Что такое электронная схема и зачем она нужна

Электронная схема — это совокупность электронных компонентов, соединенных между собой для выполнения определенной функции. Основные задачи электронных схем:

• Преобразование электрических сигналов
• Усиление сигналов
• Генерация сигналов
• Фильтрация сигналов
• Передача информации
• Управление устройствами

Электронные схемы используются практически во всех современных устройствах — от простых бытовых приборов до сложных промышленных систем и компьютеров. Понимание принципов работы электронных схем открывает широкие возможности для творчества и изобретательства.

Основные типы электронных схем

Электронные схемы можно разделить на три основных типа:

1. Аналоговые схемы

В аналоговых схемах сигналы могут принимать любые значения в определенном диапазоне. Примеры аналоговых схем:

• Усилители звука
• Фильтры
• Генераторы сигналов
• Источники питания

2. Цифровые схемы

В цифровых схемах сигналы принимают только дискретные значения (обычно 0 и 1). К цифровым схемам относятся:

• Логические элементы
• Счетчики
• Регистры
• Микропроцессоры

3. Смешанные схемы

Сочетают в себе аналоговые и цифровые компоненты. Примеры:

• Аналого-цифровые преобразователи
• Цифро-аналоговые преобразователи
• Схемы управления двигателями

Базовые компоненты электронных схем

Для создания электронных схем используются следующие основные компоненты:

Пассивные компоненты:

• Резисторы — ограничивают ток
• Конденсаторы — накапливают заряд
• Катушки индуктивности — создают магнитное поле

Активные компоненты:

• Диоды — пропускают ток в одном направлении
• Транзисторы — усиливают и переключают сигналы
• Интегральные микросхемы — содержат множество компонентов

Знание основных компонентов и их функций — ключ к пониманию работы электронных схем.

Как читать электрические схемы

Умение читать электрические схемы — важный навык для работы с электроникой. Вот основные шаги:

1. Изучите условные обозначения компонентов
2. Определите входы и выходы схемы
3. Проследите путь прохождения сигнала
4. Разбейте сложную схему на функциональные блоки
5. Проанализируйте работу каждого блока

Регулярная практика чтения схем поможет быстро понимать принцип работы электронных устройств.

Простые схемы для начинающих

Для освоения основ электроники рекомендуется начать с простых схем:

1. Светодиод с резистором

Простейшая схема для понимания работы светодиода и ограничения тока резистором.

2. Делитель напряжения

Позволяет получить нужное напряжение из имеющегося источника питания.

3. Мультивибратор на транзисторах

Генератор прямоугольных импульсов для мигания светодиодов.

4. Усилитель на одном транзисторе

Простая схема для усиления слабых сигналов.

5. RC-фильтр

Фильтр на резисторе и конденсаторе для подавления высоких частот.

Сборка и анализ работы этих схем поможет закрепить теоретические знания на практике.

Инструменты для работы с электронными схемами

Для сборки и отладки электронных схем потребуются:

• Макетная плата
• Мультиметр
• Паяльник
• Осциллограф
• Источник питания
• Набор компонентов

Начинать лучше с простых инструментов, постепенно расширяя арсенал по мере необходимости.

Программы для моделирования электронных схем

Компьютерное моделирование позволяет проверить работу схемы без физической сборки. Популярные программы:

• LTspice — бесплатный симулятор от Analog Devices
• Multisim — профессиональный пакет от National Instruments
• Proteus — система для разработки печатных плат
• Tinkercad — онлайн-симулятор для начинающих

Моделирование помогает быстро проверять идеи и находить ошибки в схемах.

Советы по сборке электронных схем

При самостоятельной сборке схем важно соблюдать следующие правила:

1. Внимательно изучите схему перед сборкой
2. Проверяйте полярность компонентов
3. Используйте качественные детали
4. Соблюдайте технику безопасности
5. Начинайте с простых проектов
6. Не бойтесь экспериментировать

Помните, что ошибки — это нормальная часть обучения. Главное — извлекать из них уроки и двигаться дальше.

Заключение

Изучение электронных схем открывает огромные возможности для творчества и инноваций. Начав с простых проектов и постепенно усложняя задачи, вы сможете создавать собственные уникальные устройства. Главное — не бояться экспериментировать и постоянно расширять свои знания в этой увлекательной области.

Как читать электрические схемы ⋆ diodov.net

При изучении электроники возникает вопрос, как читать электрические схемы. Естественным желанием начинающего электронщика или радиолюбителя является спаять какое-то интересное электронное устройство. Однако на начальном пути достаточных теоретических знаний и практических навыков как всегда не хватает. Поэтому устройство собирают вслепую. И часто бывает, что спаянное устройство, на которое было затрачено много времени, сил и терпения, – не работает, что вызывает только разочарование и отбивает желание у начинающего радиолюбителя заниматься электроникой, так и не ощутив все прелести данной науки. Хотя, как оказывается, схема не заработала из-за допущения сущего пустяковой ошибки. На исправление такой ошибки у более опытного радиолюбителя ушло бы меньше минуты.

В данной статье приведены полезные рекомендации, которые позволят свести к минимуму количество ошибок. Помогут начинающему радиолюбителю собирать различные электронные устройства, которые заработают с первого раза.

Как научиться читать электрические схемы

Любая радиоэлектронная аппаратура состоит из отдельных радиодеталей, спаянных (соединенных) между собой определенным образом. Все радиодетали, их соединения и дополнительные обозначения отображаются на специальном чертеже. Такой чертеж называется электрической схемой. Каждая радиодеталь имеет свое обозначение, которое правильно называется условное графическое обозначение, сокращенно – УГО. К УГО мы вернемся дальше в этой статье.

Принципиально можно выделить два этапа совершенствования чтения электрических схем. Первый этап характерен для монтажников радиоэлектронной аппаратуры. Они просто собирают (паяют) устройства не углубляясь в назначение и принцип работы основных его узлов. По сути дела – это скучная работа, хотя, хорошо паять, нужно еще поучиться. Лично мне гораздо интересней паять то, что я полностью понимаю, как оно работает. Появляются множества вариантов для маневров. Понимаешь какой номинал, например резистора или конденсатора критичный в данной случае, а каким можно пренебречь и заменить другим. Какой транзистор можно заменить аналогом, а где следует использовать транзистор только указанной серии. Поэтому лично мне ближе второй этап.

Второй этап присущ разработчикам радиоэлектронной аппаратуры. Такой этап является самый интересный и творческий, поскольку совершенствоваться в разработке электронных схем можно бесконечно.

По этому направлению написаны целые тома книг, наиболее известной из которых является «Искусство схемотехники». Именно к этому этапу мы будем стремиться подойти. Однако здесь уже потребуются и глубокие теоретические знания, но все оно того стоит.

Учиться читать электрические схемы мы будем из самых простых примеров и постепенно продвигаться дальше.

Как составлять схему

Составление электрической схемы должно производиться опытным электриком с учетом существующих гостов, поясняющих и уточняющих работу тех или иных проводников. Бывают согласно госту электрические схемы структурными, функциональными, принципиальными, монтажными, общими и объединенными. Сделать любую из приведенного перечня можно, выстраивая простейшие элементы друг с другом.

Составление документа по госту

Обозначение источников питания

Любое радиоэлектронное устройство способно выполнять свои функции только при наличии электроэнергии. Принципиально выделяют два типа источников электроэнергии: постоянного и переменного тока. В данной статье рассматриваются исключительно источниках постоянного тока. К ним относятся батарейки или гальванические элементы, аккумуляторные батареи, различного рода блоки питания и т.п.

В мире насчитывается тысячи тысяч разных аккумуляторов, гальванических элементов и т.п., которые отличаются как внешним видом, так и конструкцией. Однако всех их объединяет общее функциональное назначение – снабжать постоянным током электронную аппаратуру. Поэтому на чертежах электрических схем источники они обозначаются единообразно, но все же с некоторыми небольшими отличиями.

Электрические схемы принято рисовать слева на право, то есть так, как и писать текст. Однако такого правила далеко не всегда придерживаются, особенно радиолюбители. Но, тем не менее, такое правило следует взять на вооружение и применять в дальнейшем.

Гальванический элемент или одна батарейка, неважно “пальчиковая”, “мизинчиковая” или таблеточного типа, обозначается следующим образом: две параллельные черточки разной длины. Черточка большей длины обозначает положительный полюс – плюс «+», а короткая – минус «-».

Также для большей наглядности могут проставляться знаки полярности батарейки. Гальванический элемент или батарейка имеет стандартное буквенное обозначение G.

Однако радиолюбители не всегда придерживаются такой шифровки и часто вместо G пишут букву E, которая обозначает, что данный гальванический элемент является источником электродвижущей силы (ЭДС). Также рядом может указываться величина ЭДС, например 1,5 В.

Иногда вместо изображения источника питания показывают только его клеммы.

Группа гальванических элементов, которые могут повторно перезаряжаться, аккумуляторной батареей. На чертежах электрических схем они обозначается аналогично. Только между параллельными черточками находится пунктирная линия и применяется буквенное обозначение GB. Вторая буква как раз и обозначает «батарея».

Буквенные обозначения

В однолинейных схемах электричества применяют буквы, чтобы понять комплектацию сети.

Их использование регламентировано ГОСТ 76.24 – 55:

• электрореле напряжения, тока, сопротивления, мощности, промежуточное, временное, газовое, указательное и другие имеют буквенное обозначение РТ, РС, РП, РУ, РГ, РВ, РН, РТВ, РМ и аналогичные;
• управляющая кнопка — КУ;
• конечный прерыватель — КВ;
• контролер команд — КК;
• путевой выключатель —ПВ;
• двигатель головной — ДГ;
• двигатель охлаждающей помпы — ДО;
• двигатель подач — ДП;
• двигатель быстрого хода — ДБХ;
• двигатель шпинделя — ДШ.

Буквенные коды проставляются рядом с элементом (справа) или над ним. Они комбинируются с графическими значками. В позиционных буквенных кодах одинаковых деталей прибавляют цифры по их количеству.

В отечественных электросхемах применяют маркировку для обозначения радиотехнических и электрических деталей:

Обозначение проводов и их соединений на схемах

Электрические провода выполняют функцию объединения всех электронных элементов в единую цепь. Они выполняют роль «трубопровода» – снабжают электронные компонент электронами. Провода характеризуются множеством параметров: сечением, материалом, изоляцией и т.п. Мы же будем иметь дело с монтажными гибкими проводами.

На печатных платах проводами служат токопроводящие дорожки. Вне зависимости от вида проводника (проволока или дорожка) на чертежах электрических схем они обозначаются единым образом – прямой линией.

Например, для того, что бы засветить лампу накаливания необходимо напряжение от аккумуляторной батареи подвести с помощью соединительных проводов к лампочке. Тогда цепь будет замкнута и в ней начнет протекать ток, который вызовет нагрев нити лампы накаливания до свечения.

Проводник принять обозначать прямой линией: горизонтальной или вертикальной. Согласно стандарту, провода или токоведущие дорожки могут изображаться под углом 90 или 135 градусов.

В разветвленных цепях проводники часто пересекаются. Если при этом не образуется электрическая связь, то точка в месте пересечения не ставится.

Если в месте пересечения проводников образуется электрическая связь, то это место обозначается точкой, называемой электрическим узлом. В узле могут пересекаться одновременно несколько проводников. Здесь я советую познакомиться с первым законом Кирхгофа.

Поиск по блогу

Перечень элементов[ править править код ] Данные об элементах и устройствах, изображенных на схеме изделия, записывают в перечень элементов. Очень часто люди путают термины «виды» и «типы» схем. Цепи токов в разнесенной схеме размещают параллельно одна под другой, образуя строчный способ выполнения схемы. Цепи маркируют независимо от нумерации входных и выходных элементов машин, аппаратов, приборов.

Кроме того, не допускается пересечение позиционного обозначения линиями связи, УГО элемента или любыми другими надписями и линиями.

Рассмотрение электронных компонентов мы начнём через урок и постепенно узнаем основные характеристики каждого из них.

Также на схеме соединений указываются обозначения, присвоенные элементам на принципиальной схеме. В … Обзор и разборка детектора угарного газа

Рекомендуется толщина линий 0. Порядок расположения контактов в таблице определяется удобством построения схемы.

Если в изделии имеется несколько одинаковых устройств или функциональных групп, то в перечне указывают количество элементов, входящих в одно устройство. Компрессор кондиционера. Электрическая схема, подключение. Днепр

Статья по теме: Энергосбережение на предприятии реферат

Обозначение общего провода

В сложных электрических цепях с целью улучшения читаемости схемы часто проводники, соединенные с отрицательной клеммой источника питания, не изображают. А вместо них применяют знаки, обозначающие отрицательных провод, который еще называют общий или масса или шасси или земля.

Рядом со знаком заземления часто, особенно в англоязычных схемах, делается надпись GND, сокращенно от GRAUND – земля.

Однако следует знать, что общий провод не обязательно должен быть отрицательным, он также может быть и положительным. Особенно часто за положительный общий провод принимался в старых советских схемах, в которых преимущественно использовались транзисторы p–n–p структуры.

Поэтому, когда говорят, что потенциал в какой-то точке схемы равен какому-то напряжению, то это означает, что напряжение между указанной точкой и «минусом» блока питания равен соответствующему значению.

Например, если напряжение в точке 1 равно 8 В, а в точке 2 оно имеет величину 4 В, то нужно положительный щуп вольтметра установить в соответствующую точку, а отрицательный – к общему проводу или отрицательной клемме.

Таким подходом довольно часто пользуются, поскольку это очень удобно с практической точки зрения, так как достаточно указать только одну точку.

Особенно часто это применяется при настройке или регулировке радиоэлектронной аппаратуре. Поэтому учиться читать электрические схемы гораздо проще, пользуясь потенциалами в конкретных точках.

Обозначения в схемах

Он обеспечивает полное раскрытие работы электрооборудования. Принципы чтения схем важны для тех, кто занимается электромонтажом, ремонтом бытовой техники, подключением электрических устройств.

Иногда такие ситуации возникают при разрыве соединений.

Для отображения выводов изоляции применяются однолинейные и многолинейные схемы, число линий в которых определяется числом выводов.

Выделить на электросхемесхеме элементы управления, определить какие цепи задействуются, или отключатся, коммутируются при переключении каждого узла управления.

Условное графическое обозначение радиодеталей

Основу любого электронного устройства составляют радиодетали. К ним относятся резисторы, светодиоды, транзисторы, конденсаторы, различные микросхемы и т. д. Чтобы научиться читать электрические схемы нужно хорошо знать условные графические обозначения всех радиодеталей.

Для примера рассмотрим следующий чертеж. Он состоит из батареи гальванических элементов GB1, резистора R1 и светодиода VD1. Условное графическое обозначение (УГО) резистора имеет вид прямоугольника с двумя выводами. На чертежах он обозначается буквой R, после которой ставится его порядковый номер, например R1, R2, R5 и т. д.

Поскольку важным параметром резистора помимо сопротивления является мощность рассеивания, то ее значение также указывается в обозначении.

УГО светодиода имеет вид треугольника с риской у его вершины; и двумя стрелочками, острия которых направлены от треугольника. Один вывод светодиода называется анодом, а второй – катодом.

Светодиод, как и «обычный» диод, пропускает ток только в одном направлении – от анода к катоду. Данный полупроводниковый прибор обозначается VD, а его тип указывается в спецификации или в описании к схеме. Характеристики конкретного типа светодиода приводятся в справочниках или «даташитах».

Основные обозначения

Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:

Деталь	Обозначение
Резистор	R
Конденсатор	C
Катушка индуктивности	L
Полупроводник	V
Предохранитель	F
Элемент питания	G

Источников питания

Для обозначения простого источника питания применяется символ, состоящий из 2 разделенных промежутком линий. Тонкая длинная характеризует положительный полюс, а короткая толстая — отрицательный. Кроме того, рядом с линиями ставится обозначение полюсов. Если нужно изобразить батарею, состоящую из нескольких гальванических элементов, то 2 символа для источника питания соединяются короткой пунктирной линией.

Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

Следующий элемент, ранее не знакомый нам, – это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1. 1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Учимся читать схемы с транзисторами

На данном чертеже мы видим транзистор VT1 и двигатель M1. Для определенности будем применять транзистор типа 2N2222, который работает в режиме электронного ключа.

Чтобы транзистор открылся, нужно на его базу подать положительный потенциал относительно эмиттера – для n–p–n типа; для p–n–p типа нужно подавать отрицательный потенциал относительно эмиттера.

Кнопка SA1 с фиксацией, то есть он сохраняет свое положение после нажатия. Двигатель M1 постоянного тока.

В исходном состоянии цепь разомкнута контактами SA1. При нажатии кнопки SA1 создается несколько путей протеканию тока. Первый путь – «+» GB1 – контакты SA1 – резистор R1 – переход база-эмиттер транзистора VT1 – «-» GB1. Под действием протекающего тока через переход база-эмиттер транзистор открывается и образуется второй путь току – «+»GB1 – SA1 – катушка реле K1 – коллектор-эмиттер VT1 – «-» GB1.

Получив питание, реле K1 замыкает свои разомкнутые контакты K1.1 в цепи двигателя M1. Таким образом, создается третий путь: «+» GB1 – SA1 – K1.1 – M1 – «-» GB1.

Теперь давайте все подытожим. Для того чтобы научиться читать электрические схемы, на первых порах достаточно лишь четко понимать законы Кирхгофа, Ома, электромагнитной индукции; способы соединения резисторов, конденсаторов; также следует знать назначение всех элементом. Также поначалу следует собирать те устройства, на которые имеются максимально подробные описания назначения отдельных компонентов и узлов.

Разобраться в общем подходе к разработке электронных устройств по чертежам, с множеством практических и наглядных примеров поможет мой очень полезный для начинающих курс Как читать электрические схемы и создавать электронные устройства. Пройдя данный курс, Вы сразу почувствуете, что перешли от новичка на новый уровень.

3D программа для работы с электрическими схемами

ElectroM 3D — Бесплатная программа для рисования, расчета и отображения в 3D электрических схем.

ElectroM 3D — простая бесплатная программа для начинающих радиолюбителей. Ранее мы рассматривали похожую программу — Начала Электроники. ElectroM 3D более простая программа. В ней можно создавать простейшие электрические схемы и наглядно посмотреть как они будут работать. В схеме можно использовать батарейку, выключатель, лампочки, реостаты, диоды и т.д. Все Ваши эксперименты можно наблюдать в красиво сделанным трехмерном режиме!

Во всех схемах соблюдаются все законы электроники. Измените сопротивление, замкните рубильник и посмотрите на результат — значения приборов будут меняться, если не правильные расчёты даже лампочки могут взорваться от большого напряжения!

Реалистичное освещение лаборатории — если увеличить количество лампочек, их яркость или мощность —  то в комнате станет светлее!

Для создании электрических схем доступны следующие элементы:

• переключатель,
• проводник,
• рубильник,
• лампочка,
• диод,
• резистор,
• реостат

измерительные приборы:

• вольтметр
• амперметр.

Для работы в трехмерном режиме задействованы следующие клавиши:

• Стрелки – для перемещения указателя по схеме и бегунка реостата.
• 1, 3, 7, 9 – для поворота схемы.
• 2, 5 – для масштабирования схемы.
• 8 – для включения/выключения режима отслеживания указателя.
• Пробел – активизирует элемент.

Панель включения 3D режима:

Панель инструментов:

Настройка программы

Я настроил программу следующим образом.

Пример схемы

Давайте попробуем собрать простейшую схему, состоящую из батарейки, выключателя и лампочки.

Чтобы лампочка загорелась включаем выключатель. Если навести указатель на ключ или переключатель, и нажать пробел, то изменится его положение: ключ замкнется или разомкнется и лампочка загорится.

СПРАВКА: «Указатель» — жёлтый квадрат под выключателем.

Он управляется курсорными кнопками на клавиатуре. Положение выключателя меняется пробелом.

Для изменения яркости лампочки можно ввести в нашу схему реостат (переменное сопротивление).

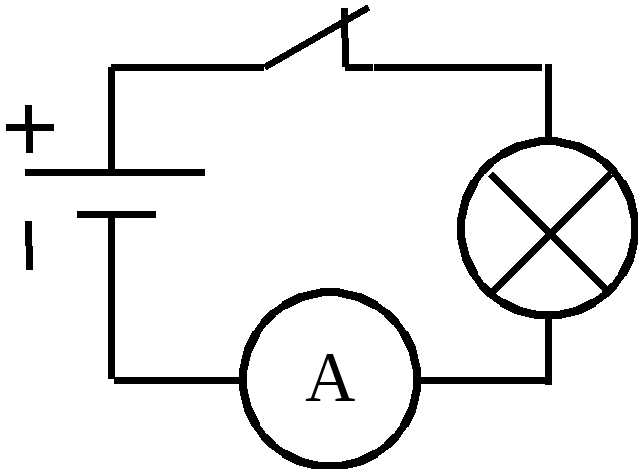

Для наглядности добавляем в схему измерительные приборы. Амперметр ставится в разрыв схемы  — последовательно. Вольтметр подключаем параллельно лампочке.

Изменяем сопротивление и наблюдаем как меняется яркость лампочки. Чтобы изменить сопротивление реостата, следует навести на него указателем, нажать пробел, стрелками изменить положение бегунка, еще раз нажать пробел.

Обратите внимание на показание приборов. В верхней схеме сопротивление реостата 10 Ом, а в нижней 0 Ом.

Более подробное описание есть в справке во вкладке «Помощь» самой программы.

Интерфейс программы на русском языке.

Версия: 1.1

Размер: 2,5 Мб

Скачать ElectroM 3D бесплатно

Метки: [ soft free, начинающим ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Простой металлодетектор на TDA0161

Для начинающих радиолюбителей можно предложить схему простого металлодетектора на одной интегральной микросхеме TDA0161.

В её основу вложена специально разработанная схема для детектирования металлических предметов.

Схема достаточно простая, т.к. в основном все собрано в микросхеме и немного деталей вокруг неё.

Подробнее…

• Программа для загрузки файлов

Бесплатная программа для загрузки фалов

BitMaster

Программы, видео, музыку, картинки и разные файлы обычно скачивают через обычный браузер, а для загрузки торрентов используют специальные программы — клиенты. Теперь, с помощью программы BitMaster можно одновременно скачивать  и по прямым ссылкам с файлообменников, и с торрентов. Подробнее…

• Советы для начинающих радиолюбителей. Пайка.

ПАЙКА ОЛОВЯННО-СВИНЦОВЫМ ПРИПОЕМ (ПОС)

Припаивание радиокомпонентов припоем обеспечивает их прочное механическое креп­ление и электрический контакт.

Начинающим радиолюбителям полезно почитать данную статью. Узнать некоторые правила и секреты качественной и надёжной пайки.   Подробнее…

Популярность: 6 171 просм.

электронных схем для начинающих | Легкие и простые базовые электронные схемы

Электронные схемы для начинающих, объясненные опытным инженером-электронщиком.

Это руководство по электронным схемам для начинающих написано, чтобы представить достоверную информацию. Вся информация об электронных схемах, опубликованная здесь, может быть полезна любителям, студентам, профессионалам, инженерам и т. д.

Содержание

Определение электронной схемы

Электронная схема может быть определена как совокупность электронных элементов, выполняющих заданную функцию. Это электрическая цепь, которая содержит активные и пассивные электронные компоненты, такие как конденсатор, резистор, транзистор, диоды, электронные лампы и т. д.

Электрическая цепь должна иметь по крайней мере один электронный компонент, управляющий напряжением или током в цепи.

Таким образом, мы можем сказать, что электронная цепь представляет собой замкнутый путь, образованный соединениями и взаимосвязями электронных компонентов, по которым может протекать электрический ток. Электронные схемы могут быть физически сконструированы с использованием любого количества методов.

Типы электронных схем

Электронные схемы подразделяются на аналоговые, цифровые и смешанные ( комбинация аналоговых и цифровых ).

Теперь давайте подробно разберем каждую из них:

1. Аналоговые электронные схемы

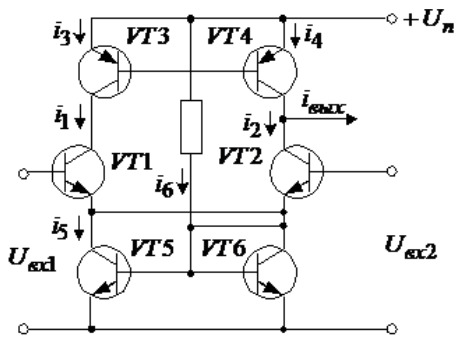

Простая аналоговая схема

Аналоговые электронные схемы — это схемы, в которых сигналы могут непрерывно изменяться во времени, чтобы соответствовать представляемой информации.

Электронное оборудование, такое как усилители напряжения, усилители мощности, схемы настройки, радиоприемники и телевизоры, в основном аналоговые.

Основными элементами аналоговых схем являются пассивные ( резисторы, конденсаторы, катушки индуктивности и мемристоры ) и активные.

Подробнее о : Аналоговая электронная схема

2. Цифровые электронные схемы

Простая цифровая схема ( Дискретная схема )

В цифровых схемах электрические сигналы принимают дискретные значения, которые не зависят время для представления логических и числовых значений. Эти значения представляют обрабатываемую информацию.

Транзистор является одним из основных компонентов, используемых в цифровых схемах.

Подробнее о : Цифровая электронная схема

3. Схема смешанных сигналов

Схема смешанных сигналов

Цепи смешанных сигналов также называются гибридными схемами. Они содержат элементы как аналоговых, так и цифровых схем.

Примеры цепей со смешанными сигналами: компараторы, таймеры, PLL, АЦП ( аналого-цифровые преобразователи ) и ЦАП ( цифроаналоговые преобразователи ).

Подробнее о : Смешанная сигнальная цепь

Дополнительная информация об электронных схемах для начинающих

[embedyt] https://www. youtube.com/embed?listType=playlist&list=PLSO_8SOeAq1M4eueuZBO8YwtBduSWVPdy&v=tAv2b1j3Qz0[/embedyt]

Вывод:

Я надеюсь, что этот учебник по электронным схемам для начинающих был вам полезен. Пожалуйста, поделитесь с другими. Я приветствую все вопросы через раздел комментариев ниже.

Похожие сообщения:

• Как работает электронная / электрическая схема
• Определение электроники
• Зачем изучать электронику
• Словарь по электронике
• Печатная плата: конструкция, схема и сборка
• Определение закона Ома, формула, пример
• Правила параллельных и последовательных электрических цепей
• Символы, значения и чертежи электропроводки
• Интегральная схема (ИС) — базовое руководство по ИС
• Символы цепей электронных компонентов
• Электронные компоненты Названия Аббревиатуры и символы
• Основные электронные компоненты – типы, функции, символы
• Как производится и хранится солнечная электроэнергия из солнечных панелей

Электронные схемы для начинающих: полное руководство

Электронная схема — это просто путь для электронов. Цепи – это каналы, по которым течет электрический ток. Следовательно, лампочке нужен замкнутый путь для прохождения тока, чтобы загореться.

Разработчики электротехники используют печатные платы в различных электрических устройствах, от фонариков до суперкомпьютеров, для которых требуются более сложные схемы. Эта статья поможет вам понять, как схемы облегчают работу электроприборов.

Введение в электрические цепи

Замкнутая цепь с различными электронными компонентами образует полное соединение. К таким компонентам относятся резисторы, конденсаторы, светодиоды, транзисторы, катушки индуктивности и интегральные схемы. Применение резистора обычно устанавливает правильный уровень тока и напряжения. С другой стороны, транзистор может усилить или инвертировать ваш сигнал.

Создание любого объекта требует проектирования. Проектирование цепей выполняется сначала с использованием принципиальной схемы, которая представляет собой просто рисунок электрического пути. Производители создают схемы с разными компонентами, и существуют различные способы их соединения. Схемы также помогают лучше понять электронные схемы.

(электронная плата)

Наиболее распространенная электрическая схема для начинающих

Схемы усилителей

Начнем с того, что устройства, предназначенные для увеличения величины входного сигнала, в основном используют схемы усилителей. Например, небольшой звуковой сигнал, поступающий на датчик в радиоприемнике, превращается в более значимый выходной сигнал, передаваемый на громкоговоритель. Например, переход усилителя от входного сигнала 1 вольт к выходному 50 вольт называется коэффициентом усиления.

У хорошего усилителя коэффициент усиления остается постоянным независимо от значения входного сигнала.

Простой электронный проект 100-ваттного усилителя сабвуфера имеет короткое замыкание, которое вы можете создать. Он сделан только из транзисторов, поэтому дешев и прост в сборке. Усилитель может позволить вам генерировать до 100 Вт.

(изображение неинвертирующего усилителя)

Цепи сигнализации

Сигнализация дождя — это простая схема для обнаружения дождя. Это полезно для людей, собирающих дождь, и предупреждает людей с уязвимыми предметами снаружи о приближающемся дожде.

Для простой системы оповещения о дожде требуется всего три компонента: датчик дождевой воды, микросхема таймера 555 и зуммер. Датчик дефектов дождя посылает сигнал на таймер 555, который активирует зуммер, который в других случаях может быть сигналом тревоги.

Кроме того, для более сложной цепи сигнализации дождя требуются датчики для компонентов. Транзисторы BC548 и BC 558, резисторы 10k и 330k, конденсатор 01mf, батарея 3V и динамик.

Дождевая вода попадает на датчик цепи, вызывая протекание тока по цепи. В результате транзисторы Q1 включаются, активируя транзистор Q2 (PNP). Кроме того, проводимость транзистора Q2 позволяет току течь через динамик, генерируя звук зуммера.

Пока зонд находится в контакте с дождевой водой, процесс повторяется.

 (схема сигнализации простого датчика дождя)

Источник; https://upload.wikimedia.org/wikipedia/commons/c/cc/Simple_Rain_Sensor_Alarm_Circuit_using_a_Single_Transistor.jpg

Цепи освещения

Цепи освещения являются одними из самых популярных электронных схем, которые необходимо проектировать, поскольку свет является огромной частью нашей жизни. . Итак, вы без труда найдете схемы освещения в автоматических светодиодных аварийных светильниках и схемах уличного освещения.

Пользователь подает ток на светодиод с анодом +ve и катодом -ve в электрической цепи освещения постоянного тока. Путь имеет лампочку для отображения выходного сигнала и переключатель, который позволяет подавать входное напряжение постоянного тока на светодиодную лампочку. Лампа также имеет отрицательную и положительную клемму. Положительная клемма каждого компонента подключена, а отрицательные концы также подключены.

Для создания схемы светодиодного аварийного освещения вам потребуются светодиоды, микросхема LM317, два транзистора и другие стандартные компоненты.

A Схема цепи освещения постоянного тока

Цепь зарядки

Цепи зарядки обычно встречаются в свинцово-кислотных батареях. Например, вы можете легко создать схему зарядки аккумулятора с транзистором BC148, SCR и другими базовыми компонентами. Он может заряжать 12-вольтовые свинцово-кислотные автомобильные аккумуляторы емкостью 30-40 Ач.

(изображение зарядки, принудительной разрядки RC-цепи для теории цепей Викиучебника)

Источник https://upload.wikimedia.org/wikipedia/commons/6/6e/Example30b.png

Инвертор или схема преобразователя

Инженеры используют инверторные электрические схемы для преобразования мощности постоянного тока в напряжение переменного тока. Фактически, основной принцип заключается в использовании входа постоянного тока для создания колебаний, которые проходят через трансформатор, усиливая ток. Увеличение исходного напряжения приводит к более высокому напряжению в зависимости от числа витков первичной и вторичной катушек.

(изображение резонансного инвертора тока для люминесцентной лампы: упрощенная схема)

Источник: Wikimedia

Контроллеры

Контроллеры уникальны, поскольку они управляют работой разных и отдельных цепей питания. Например, двигатель мощностью 1000 л.с., подключенный к высоковольтной сети 2400 В, приводит в действие водяной насос.

(изображение схемы контроллера сигнализации)

Источник: Wikimedia

Схемы для начинающих – Датчик температуры

Измеритель температуры, также известный как термистор, используется для сравнения падения напряжения «холодного» диода (T1) с напряжением база-эмиттер «теплого» транзистора (T2). Соответственно, транзисторы должны иметь физический контакт с источником тепла, как и радиатор силовых транзисторов. Эффективное функционирование схемы зависит от вывода базы транзистора Т1.

Портативные устройства и системы охранной сигнализации используют схемы контроля температуры. На плате контроля температуры используется светодиод. Это указывает, когда напряжение батареи светодиода падает ниже 9вольт. Когда напряжение выше 9 вольт, напряжение на клеммах база-эмиттер остается прежним, оставляя транзисторы и светодиод выключенными.

(изображение измерительной цепи термопары с источником тепла, холодным спаем и вольтметром)

Источник: Wikimedia , или давление. Схема улавливает физическое прикосновение или давление на устройство; следовательно, пользователи могут использовать его для определения своего окружения с точки зрения близости.

Резистор и светодиод — это компоненты, используемые для построения схемы.

Схема цепи сенсорного датчика

Схемы для начинающих – Схема мультиметра

Мультиметр измеряет напряжение, сопротивление и ток с помощью гальванометра, подключенного к цепи с резистором.
