Травление печатной платы дешевый способ. Простой и дешёвый способ травления печатных плат

Печатная плата – это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой. Печатная плата предназначена для механического крепления и электрического соединения между собой методом пайки выводов, установленных на нее электронных и электротехнических изделий.

Операции по вырезанию заготовки из стеклотекстолита, сверлению отверстий и травление печатной платы для получения токоведущих дорожек в независимости от способа нанесения рисунка на печатную плату выполняются по одинаковой технологии.

Технология ручного способа нанесения


дорожек печатной платы

Подготовка шаблона

Бумага, на которой рисуется разводка печатной платы обычно тонкая и для более точного сверления отверстий, особенно в случае использования ручной самодельной дрели, чтобы сверло не вело в сторону, требуется сделать ее более плотной. Для этого нужно приклеить рисунок печатной платы на более плотную бумагу или тонкий плотный картон с помощью любого клея, например ПВА или Момент.

Вырезание заготовки

Подбирается заготовка фольгированного стеклотекстолита подходящего размера, шаблон печатной платы прикладывается к заготовке и обрисовывается по периметру маркером, мягким простым карандашом или нанесением риски острым предметом.

Далее стеклотекстолит режется по нанесенным линиям с помощью ножниц по металлу или выпиливается ножовкой по металлу. Ножницами отрезать быстрее, и нет пыли. Но надо учесть, что при резке ножницами стеклотекстолит сильно изгибается, что несколько ухудшает прочность приклейки медной фольги и если потребуется перепайка элементов, то дорожки могут отслоиться. Поэтому если плата большая и с очень тонкими дорожками, то лучше отрезать с помощью ножовки по металлу.

Приклеивается шаблон рисунка печатной платы на вырезанную заготовку с помощью клея Момент, четыре капли которого наносятся по углам заготовки.

Так как клей схватывается всего за несколько минут, то сразу можно приступать к сверлению отверстий под радиодетали.

Сверление отверстий

Сверлить отверстия лучше всего с помощью специального мини сверлильного станка твердосплавным сверлом диаметром 0,7-0,8 мм. Если мини сверлильного станка в наличии нет, то можно просверлить отверстия маломощной дрелью простым сверлом. Но при работе универсальной ручной дрелью количество переломанных сверл будет зависеть от твердости Вашей руки. Одним сверлом точно не обойдетесь.

Если сверло зажать не удается, то можно его хвостовик обернуть несколькими слоями бумаги или одним слоем наждачной шкурки. Можно на хвостовик намотать плотно виток к витку тонкой металлической проволочки.

После окончания сверления проверяется, все ли просверлены отверстия. Это хорошо видно, если посмотреть на печатную плату на просвет. Как видно, пропущенных отверстий нет.

Нанесение топографического рисунка

Для того, чтобы места фольги на стеклотекстолите, которые будут токопроводящими дорожками, защитить при травлении от разрушения, их необходимо покрыть маской, устойчивой к растворению в водном растворе. Для удобства рисования дорожек, их лучше предварительно наметить с помощью мягкого простого карандаша или маркера.

Перед нанесением разметки нужно обязательно удалить следы клея Момент, которым приклеивался шаблон печатной платы. Так как клей не сильно затвердел, то его легко можно удалить, скатав пальцем. Поверхность фольги также нужно обязательно обезжирить с помощью ветоши любым средством, например ацетоном или уайт-спиртом (так называется очищенный бензин), можно и любым моющим средством для мытья посуды, например Ферри.


После разметки дорожек печатной платы можно приступать к нанесению их рисунка. Для рисования дорожек хорошо подходит любая водостойкая эмаль, например алкидная эмаль серии ПФ, разведенная до подходящей консистенции растворителем уайт-спиртом. Рисовать дорожки можно разными инструментами – стеклянным или металлическим рейсфедером, медицинской иглой и даже зубочисткой. В этой статье я расскажу, как рисовать дорожки печатных плат с помощью чертежного рейсфедера и балеринки, которые предназначены для черчения на бумаге тушью.


Раньше компьютеров не было и все чертежи чертили простыми карандашами на ватмане и затем переводили тушью на кальку, с которой с помощью копировальных аппаратов делали копии.

Нанесение рисунка начинают с контактных площадок, которые рисуют балеринкой. Для этого нужно отрегулировать зазор раздвижных губок рейсфедера балеринки до требуемой ширины линии и для установки диаметра круга выполнить регулировку вторым винтом отодвинув рейсфедер от оси вращения.

Далее рейсфедер балеринки на длину 5-10 мм наполняется с помощью кисточки краской. Для нанесения защитного слоя на печатную плату лучше всего подходит краска марки ПФ или ГФ, так как она медленно высыхает и позволяет спокойно работать. Краску марки НЦ тоже можно применять, но работать с ней сложно, так как она быстро сохнет. Краска должна хорошо ложиться и не растекаться. Перед рисованием краску нужно развести до жидкой консистенции, добавляя в нее понемногу при интенсивном перемешивании подходящий растворитель и пробуя рисовать на обрезках стеклотекстолита. Для работы с краской удобнее всего ее налить во флакон от маникюрного лака, в закрутке которого установлена кисточка, устойчивая к растворителям.

После регулировки рейсфедера балеринки и получения требуемых параметров линий можно приступить к нанесению контактных площадок. Для этого острая часть оси вставляется в отверстие и основание балеринки проворачивается по кругу.


При правильной настройке рейсфедера и нужной консистенции краски вокруг отверстий на печатной плате получаются окружности идеально круглой формы. Когда балеринка начинает плохо рисовать, из зазора рейсфедера тканью удаляются остатки подсохшей краски и рейсфедер заполняется свежей. чтобы обрисовать все отверстия на этой печатной плате окружностями понадобилось всего две заправки рейсфедера и не более двух минут времени.

Когда круглые контактные площадки на плате нарисованы, можно приступать к рисованию токопроводящих дорожек с помощью ручного рейсфедера. Подготовка и регулировка ручного рейсфедера не отличается от подготовки балеринки.

Единственное, что дополнительно понадобится, так это плоская линейка, с приклеенными на одной из ее сторон по краям кусочками резины, толщиной 2,5-3 мм, чтобы линейка при работе не скользила и стеклотекстолит, не касаясь линейки, мог свободно проходить под ней. Лучше всего подходит в качестве линейки деревянный треугольник, он устойчив и одновременно может служить при рисовании печатной платы опорой для руки.

Чтобы печатная плата при рисовании дорожек не скользила, желательно ее разместить на лист наждачной бумаги, представляющий собой два склепных между собой бумажными сторонами наждачных листа.

Если при рисовании дорожек и окружностей они соприкоснулись, то не стоит принимать никаких мер. Нужно дать краске на печатной плате подсохнуть до состояния, когда она не будет пачкать при прикосновении и с помощью острия ножа удалить лишнюю часть рисунка. Чтобы краска быстрее высохла плату нужно расположить в теплом месте, например в зимнее время на батарею отопления. В летнее время года — под лучи солнца.

Когда рисунок на печатной плате полностью нанесен и исправлены все дефекты можно переходить к ее травлению.

Технология нанесения рисунка печатной платы


с помощью лазерного принтера

При печати на лазерном принтере происходит перенос за счет электростатики образованного тонером изображения с фото барабана, на котором лазерный луч нарисовал изображение, на бумажный носитель. Тонер удерживается на бумаге, сохраняя изображение, только за счет электростатики. Для закрепления тонера бумага прокатывается между валиками, один из которых является термопечкой, разогретой до температуры 180-220°C. Тонер расплавляется и проникает в текстуру бумаги. После остывания тонер отвердевает и прочно удерживается на бумаге. Если бумагу опять нагреть до 180-220°C, то тонер опять станет жидким. Это свойство тонера и используется для переноса изображения токоведущих дорожек на печатную плату в домашних условиях.

После того, как файл с рисунком печатной платы готов, необходимо его распечатать с помощью лазерного принтера на бумажный носитель. Обратите внимание, изображение рисунка печатной платы для данной технологии должно иметь вид со стороны установки деталей! Струйный принтер для этих целей не подходит, так как работает на другом принципе.

Подготовка бумажного шаблона для переноса рисунка на печатную плату

Если напечатать рисунок печатной платы на обыкновенной бумаге для офисной техники, то из-за пористой ее структуры, тонер глубоко проникнет в тело бумаги и при переносе тонера на печатную плату, большая часть его останется в бумаге. В дополнение будут сложности с удалением бумаги с печатной платы. Придется ее долго размачивать в воде. Поэтому для подготовки фотошаблона необходима бумага, не имеющая пористую структуру, например фотобумага, подложка от самоклеящихся пленок и этикеток, калька, страницы от глянцевых журналов.

В качестве бумаги для печати рисунка печатной платы я использую кальку из старых запасов. Калька очень тонкая и печатать шаблон непосредственно на ней невозможно, она в принтере заминается. Для решения этой проблемы, нужно перед печатью на кусок кальки требуемого размера по углам нанести по капельке любого клея и приклеить на лист офисной бумаги А4.

Такой прием позволяет распечатывать рисунок печатной платы даже на самой тонкой бумаге или пленке. Для того, чтобы толщина тонера рисунка была максимальной, перед печатью, нужно выполнить настройку «Свойств принтера», отключив режим экономной печати, а если такая функция не доступна, то выбрать самый грубый тип бумаги, например картон или что то подобное. Вполне возможно с первого раза хороший отпечаток не получится, и придется немного поэкспериментировать, подобрав наилучший режим печати лазерного принтера. В полученном отпечатке рисунка дорожки и контактные площадки печатной платы должны быть плотными без пропусков и смазывания, так как ретушь на данном технологическом этапе бесполезна.

Осталось обрезать кальку по контуру и шаблон для изготовления печатной платы будет готов и можно приступать к следующему шагу, переносу изображения на стеклотекстолит.

Перенос рисунка с бумаги на стеклотекстолит

Перенос рисунка печатной платы является самым ответственным этапом. Суть технологии проста, бумага, стороной напечатанного рисунка дорожек печатной платы прикладывается к медной фольге стеклотекстолита и с большим усилием прижимается. Далее этот бутерброд разогревается до температуры 180-220°C и затем охлаждается до комнатной. Бумага отдирается, а рисунок остается на печатной плате.

Некоторые умельцы предлагают переносить рисунок с бумаги на печатную плату, используя электроутюг. Я пробовал такой способ, но результат получался нестабильным. Сложно обеспечить одновременно нагрев тонера до нужной температуры и равномерный прижим бумаги ко всей поверхности печатной платы при затвердевании тонера. В результате рисунок переносится не полностью и остаются пробелы в рисунке дорожек печатной платы. Возможно, утюг недостаточно нагревался, хотя регулятор был выставлен на максимальный нагрев утюга. Вскрывать утюг и перенастраивать терморегулятор не хотелось. Поэтому я воспользовался другой технологией, менее трудоемкой и обеспечивающей стопроцентный результат.

На вырезанную в размер печатной платы и обезжиренную ацетоном заготовку фольгированного стеклотекстолита приклеил по углам кальку с напечатанным на ней рисунком. На кальку сверху положил, для более равномерного прижима, пяток листиков офисной бумаги. Полученный пакет положил на лист фанеры и сверху накрыл листом такого же размера. Весь этот бутерброд зажал с максимальной силой в струбцинах.


Осталось нагреть сделанный бутерброд до температуры 200°C и остудить. Для нагрева идеально подходит электродуховка с регулятором температуры. Достаточно поместить сотворенную конструкцию в шкаф, дождаться набора заданной температуры и через полчаса извлечь плату для остывания.


Если электродуховки в распоряжении нет, то можно воспользоваться и газовой духовкой, отрегулировав температуру ручкой подачи газа по встроенному термометру. Если термометра нет или он неисправен, то могут помочь женщины, подойдет положение ручки регулятора, при котором пекут пироги.


Так как концы фанеры покоробило, на всякий случай зажал их дополнительными струбцинами. чтобы избежать подобного явления, лучше печатную плату зажимать между металлическими листами толщиной 5-6 мм. Можно просверлить в их углах отверстия и зажимать печатные платы, стягивать пластины с помощью винтов с гайками. М10 будет достаточно.

Через полчаса конструкция остыла достаточно, чтобы тонер затвердел, плату можно извлекать. При первом же взгляде на извлеченную печатную плату становится понятно, что тонер перешел с кальки на плату отлично. Калька плотно и равномерно прилегала по линиям печатных дорожек, кольцам контактных площадок и буквам маркировки.

Калька легко оторвалась практически от всех дорожек печатной платы, остатки кальки были удалены с помощью влажной ткани. Но все, же не обошлось без пробелов в нескольких местах на печатных дорожках. Такое может случиться в результате неравномерности печати принтера или оставшейся грязи или коррозии на фольге стеклотекстолита. Пробелы можно закрасить любой водостойкой краской, маникюрным лаком или заретушировать маркером.

Для проверки пригодности маркера для ретуши печатной платы, нужно нарисовать ним на бумаге линии и бумагу смочить водой. Если линии не расплывутся, значит, маркер для ретуши подходит.


Травить печатную плату в домашних условиях лучше всего в растворе хлорного железа или перекиси водорода с лимонной кислотой. После травления тонер с печатных дорожек легко удаляется тампоном, смоченным в ацетоне.

Затем сверлятся отверстия, лудятся токопроводящие дорожки и контактные площадки, запаиваются радиоэлементы.


Такой вид приняла печатная плата с установленными на ней радиодеталями. Получился блок питания и коммутации для электронной системы, дополняющий обыкновенный унитаз функцией биде .

Травление печатной платы

Для удаления медной фольги с незащищенных участков фольгированного стеклотекстолита при изготовлении печатных плат в домашних условиях радиолюбители обычно используют химический способ. Печатная плата помещается в травильный раствор и за счет химической реакции медь, незащищенная маской, растворяется.

Рецепты травильных растворов

В зависимости от доступности компонентов радиолюбители применяют один из растворов, приведенных в таблице ниже. Травильные растворы расположены в порядке популярности их применения радиолюбителями в домашних условиях.

Наименование раствора Состав Количество Технология приготовления Достоинства Недостатки
Перекись водорода плюс лимонная кислота Перекись водорода (H 2 O 2) 100 мл В 3% растворе перекиси водорода растворить лимонную кислоту и поваренную соль Доступность компонентов, высокая скорость травления, безопасность Не хранится
Лимонная кислота (C 6 H 8 O 7) 30 г
Поваренная соль (NaCl) 5 г
Водный раствор хлорного железа Вода (H 2 O) 300 мл В теплой воде растворить хлорное железо Достаточная скорость травления, повторное использование Невысокая доступность хлорного железа
Хлорное железо (FeCl 3) 100 г
Перекись водорода плюс соляная кислота Перекись водорода (H 2 O 2) 200 мл В 3% раствор перекиси водорода влить 10% соляную кислоту Высокая скорость травления, повторное использование Требуется высокая аккуратность
Соляная кислота (HCl) 200 мл
Водный раствор медного купороса Вода (H 2 O) 500 мл В горячей воде (50-80°С) растворить поваренную соль, а затем медный купорос Доступность компонентов Ядовитость медного купороса и медленное травление, до 4 часов
Медный купорос (CuSO 4) 50 г
Поваренная соль (NaCl) 100 г

Травить печатные платы в металлической посуде не допускается . Для этого нужно использовать емкость из стекла, керамики или пластика. Утилизировать отработанный травильный раствор допускается в канализацию.

Травильный раствор из перекиси водорода и лимонной кислоты

Раствор на основе перекиси водорода с растворенной в ней лимонной кислотой является самым безопасным, доступным и быстро работающим. Из всех перечисленных растворов по всем критериям это лучший.


Перекись водорода можно приобрести в любой аптеке. Продается в виде жидкого 3% раствора или таблеток под названием гидроперит. Для получения жидкого 3% раствора перекиси водорода из гидроперита нужно в 100 мл воды растворить 6 таблеток весом 1,5 грамма.

Лимонная кислота в виде кристаллов продается в любом продуктовом магазине, расфасованная в пакетиках весом 30 или 50 грамм. Поваренная соль найдется в любом доме. 100 мл травильного раствора хватит на удаление медной фольги толщиной 35 мкм с печатной платы площадью 100 см 2 . Отработанный раствор не хранится и повторному использованию не подлежит. Кстати, лимонную кислоту можно заменить уксусной, но из-за ее едкого запаха травить печатную плату придется на открытом воздухе.

Травильный раствор на основе хлорного железа

Вторым по популярности травильным раствором является водный раствор хлорного железа. Ранее он был самым популярным, так как на любом промышленном предприятии хлорное железо было легко достать.

Травильный раствор не требователен к температуре, травит достаточно быстро, но скорость травления снижается по мере расходования хлорного железа в растворе.


Хлорное железо очень гигроскопично и поэтому из воздуха быстро впитывает воду. В результате на дне банки появляется желтая жидкость. Это не влияет на качество компонента и такое хлорное железо пригодно для приготовления травильного раствора.

Если использованный раствор хлорного железа хранить в герметичной таре, то его можно использовать многократно. Подлежит регенерации, достаточно в раствор насыпать железных гвоздей (они сразу покроются рыхлым слоем меди). При попадании на любые поверхности оставляет трудноудаляемые желтые пятна. В настоящее время раствор хлорного железа для изготовления печатных плат применяют реже в связи с его дороговизной.

Травильный раствор на основе перекиси водорода и соляной кислоты

Отличный травильный раствор, обеспечивает высокую скорость травления. Соляную кислоту при интенсивном помешивании вливают в 3% водный раствор перекиси водорода тоненькой струйкой. Вливать перекись водорода в кислоту недопустимо! Но из-за наличия в травильном растворе соляной кислоты при травлении платы нужно соблюдать большую осторожность, так как раствор разъедает кожу рук и портит все, на что попадает. По этой причине травильный раствор с соляной кислотой в домашних условиях использовать не рекомендуется.

Травильный раствор на основе медного купороса

Метод изготовления печатных плат с применение медного купороса обычно используют в случае невозможности изготовления травильного раствора на основе других компонентов из-за их недоступности. Медный купорос является ядохимикатом и широко применяется для борьбы с вредителями в сельском хозяйстве. В дополнение время травления печатной платы составляет до 4 часов, при этом необходимо поддерживать температуру раствора 50-80°С и обеспечить постоянную смену раствора у стравливаемой поверхности.

Технология травления печатных плат

Для травления платы в любом из вышеперечисленных травильных растворов подойдет стеклянная, керамическая или пластиковая посуда, например от молочных продуктов питания. Если под рукой подходящего размера емкости не оказалось, то можно взять любую коробку из плотной бумаги или картона подходящего размера и выстелить ее внутренность полиэтиленовой пленкой. В емкость наливается травильный раствор и на его поверхность аккуратно рисунком вниз кладется печатная плата. За счет сил поверхностного натяжения жидкости и небольшого веса плата будет плавать.

Для удобства к центру платы клеем момент можно приклеить пробку от пластиковой бутылки. Пробка одновременно будет служить ручкой и поплавком. Но тут есть опасность, что на плате образуются пузырьки воздуха и в этих местах медь не вытравится.


Чтобы обеспечить равномерное вытравливание меди можно положить печатную плату на дно емкости вверх рисунком и периодически покачивать ванночку рукой. Через некоторое время, в зависимости от травильного раствора, начнут появляться участки без меди, а затем медь растворится полностью на всей поверхности печатной платы.


После окончательного растворения меди в травильном растворе печатную плату извлекают из ванночки и тщательно промывают под струей проточной воды. Тонер удаляется с дорожек ветошью, смоченной в ацетоне, а краска хорошо удаляется ветошью, смоченной в растворителе, который добавлялся в краску для получения нужной ее консистенции.

Подготовка печатной платы к монтажу радиодеталей

Следующий шаг, это подготовка печатной платы к монтажу радиоэлементов. После снятия с платы краски, дорожки нужно обработать круговыми движениями мелкой наждачной бумагой. Увлекаться не нужно, потому что медные дорожки тонкие и можно легко их сточить. Достаточно всего нескольких проходов абразивом со слабым прижимом.


Далее токоведущие дорожки и контактные площадки печатной платы покрываются спирто-канифольным флюсом и лудятся мягким припоем эклектрическим паяльником. чтобы отверстия на печатной плате, не затягивались припоем, его на жало паяльника нужно брать немного.


После завершения изготовления печатной платы, останется только вставить в предназначенные позиции радиодетали и запаять их выводы к площадкам. Перед пайкой ножки деталей нужно обязательно смочить спирто-канифольным флюсом. Если ножки радиодеталей длинные, то их нужно перед пайкой обрезать бокорезами до длины выступания над поверхностью печатной платы 1-1,5 мм. После окончания монтажа деталей нужно удалить остатки канифоли с помощью любого растворителя — спирта, уайт-спирта или ацетона. Они все успешно растворяют канифоль.

На воплощение этой простой схемы емкостного реле от разводки дорожек для изготовления печатной платы до создания действующего образца ушло не более пяти часов, гораздо меньше, чем на верстку этой страницы.

Качественный монтаж – залог надежной и долгой работы того или иного устройство. В этой статье постараюсь кратко и детально пояснить весь процесс создания печатных плат. Метод ЛУТ – самый доступный из всех существующих, многие наверное слышали название, а многим оно хорошо знакомо, поскольку больше половины людей, увлеченные электроникой используют именно эту технологию для создания печатных плат в домашних условиях.

Все, что вам нужно для создания довольно качественных печатных плат в домашних условиях, это – лазерный принтер, утюг – желательно именно отечественный и разумеется кусочек фольгированного стеклотекстолита. Шаблон с точными размерами нужно распечатать на лазерном принтере (именно лазерном), обязательно максимально темный оттенок, затем аккуратно вырезаем шаблон.

При этом многие советуют печатать шаблон на фотобумаге, но лично никогда фотобумагу не использовал (да и лазерного принтера у меня нет, приходится в каждый раз бегать до ближайшего интернет клуба), в моем случае обычная бумага формата А4.

После этой операции нужно подготовить плату, а для этого первым делом нужно подрезать стеклотекстолит под размеры своей платы, затем тщательно очистить поверхность фольги мелкой шкуркой до блеска, затем промыть фольгу растворителем или ацетоном. После этого сразу же приступаем к процессу.

Разогреваем наш утюг. Изначально я посоветовал применить именно отечественные, причина довольно проста – у фирменных утюгов дно не гладкое, да и вес у них не очень, а отечественный – то, что надо. Шаблон ровно укладываем на плату так, чтобы тонер смотрел на сторону фольги, затем аккуратно начинаем утюжить плату. Те, кто делают процесс впервые, советую зафиксировать шаблон относительно платы, чтобы в итоге не вышла кривая плата.

Утюжить нужно в течении 90 секунд (лично так делаю), после чего вырубаем утюг и даем плате остыть в течении одной-двух минут, затем подносим сосуд с водой и бросаем туда плату на несколько минут, после чего аккуратно НЕ ЦАРАПАЯ НОГТЯМИ с помощью пальцев снимаем бумагу.

В итоге получается почти готовый полуфабрикат, в местах, где тонер прилип нехорошо или вообще отсутствует – можно покрыть обычным лаком для ногтей или маникюром. Для этого берем лак, зубочистку и дорисовываем плату. Даем маникюру или лаку выдохнуть в течении 15-30 минут (зависит от конкретного лака). Дальше нужно готовиться к последнему этапу – травлению, об этом и поговорим далее…

После того, как шаблон нанесен на поверхность фольгированного стеклотекстолита, пора приступить к процессу травления платы – этот этап самый легкий. Кто-то для травления использует медный купорос, другие хлорное железо, в моих краях это все роскошь, поэтому приходиться использовать альтернативный метод травления печатных плат.
Для начала немного про ингредиенты. Все, что нам нужно, это чайная ложка поваренной соли, лимонная кислота (2 пакета по 40Гр), и перекись водорода – 3% раствор.

Где все это достать? Поваренная соль может быть украдена с собственной кухни, перекись водорода продается в бутылках по 100мг в любой аптеке (нам нужны 2 бутылки), ну а лимонная кислота может быть приобретена в любом продуктовом магазине.

Дальше нужно поискать подходящий сосуд – пластиковый, стеклянный или эмалированный. В этом сосуде перемешиваем все наши составные и добавляем к раствору 20-50мл обыкновенной воды из под крана. В конце остается бросить нашу плату в раствор.

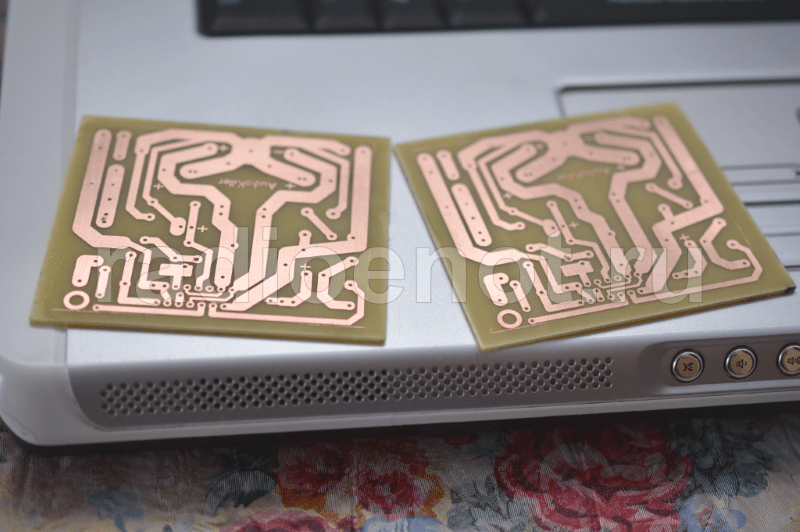

Спустя 40-60 минут плата будет протравлена. Недостаток данного раствора в том, что его хватит на 2-3 платы с размером в пачку сигарет, по сути почти одноразовый раствор, но зато доступный всем.

Все, что остается дальше – сами знаете лучше меня – высверливание отверстий под компоненты, лудение дорожек (если есть желание, но советую, слой олово спасает медные дорожки от окисления) и конечный монтаж электронных компонентов.

Метод ЛУТ позволяет получить довольно качественные дорожки с толщиной до 0,3-0,5мм, следовательно, с его помощью можно создавать печатные монтажные платы почти промышленного качества, но если делаете плату скажем для поверхностного монтажа (в случае сборки цифровых устройств того или иного рода), где задействованы процессоры и интегральные микросхемы с многочисленными мелкими выводами, то метод ЛУТ не самый лучший вариант, тогда приходит на помощь более современный и высококачественный метод создания печатных плат – фоторезист.

Печатная плата – это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой. Печатная плата предназначена для механического крепления и электрического соединения между собой методом пайки выводов, установленных на нее электронных и электротехнических изделий.

Операции по вырезанию заготовки из стеклотекстолита, сверлению отверстий и травление печатной платы для получения токоведущих дорожек в независимости от способа нанесения рисунка на печатную плату выполняются по одинаковой технологии.

Технология ручного способа нанесения


дорожек печатной платы

Подготовка шаблона

Бумага, на которой рисуется разводка печатной платы обычно тонкая и для более точного сверления отверстий, особенно в случае использования ручной самодельной дрели, чтобы сверло не вело в сторону, требуется сделать ее более плотной. Для этого нужно приклеить рисунок печатной платы на более плотную бумагу или тонкий плотный картон с помощью любого клея, например ПВА или Момент.

Вырезание заготовки

Подбирается заготовка фольгированного стеклотекстолита подходящего размера, шаблон печатной платы прикладывается к заготовке и обрисовывается по периметру маркером, мягким простым карандашом или нанесением риски острым предметом.

Далее стеклотекстолит режется по нанесенным линиям с помощью ножниц по металлу или выпиливается ножовкой по металлу. Ножницами отрезать быстрее, и нет пыли. Но надо учесть, что при резке ножницами стеклотекстолит сильно изгибается, что несколько ухудшает прочность приклейки медной фольги и если потребуется перепайка элементов, то дорожки могут отслоиться. Поэтому если плата большая и с очень тонкими дорожками, то лучше отрезать с помощью ножовки по металлу.

Приклеивается шаблон рисунка печатной платы на вырезанную заготовку с помощью клея Момент, четыре капли которого наносятся по углам заготовки.

Так как клей схватывается всего за несколько минут, то сразу можно приступать к сверлению отверстий под радиодетали.

Сверление отверстий

Сверлить отверстия лучше всего с помощью специального мини сверлильного станка твердосплавным сверлом диаметром 0,7-0,8 мм. Если мини сверлильного станка в наличии нет, то можно просверлить отверстия маломощной дрелью простым сверлом. Но при работе универсальной ручной дрелью количество переломанных сверл будет зависеть от твердости Вашей руки. Одним сверлом точно не обойдетесь.

Если сверло зажать не удается, то можно его хвостовик обернуть несколькими слоями бумаги или одним слоем наждачной шкурки. Можно на хвостовик намотать плотно виток к витку тонкой металлической проволочки.

После окончания сверления проверяется, все ли просверлены отверстия. Это хорошо видно, если посмотреть на печатную плату на просвет. Как видно, пропущенных отверстий нет.

Нанесение топографического рисунка

Для того, чтобы места фольги на стеклотекстолите, которые будут токопроводящими дорожками, защитить при травлении от разрушения, их необходимо покрыть маской, устойчивой к растворению в водном растворе. Для удобства рисования дорожек, их лучше предварительно наметить с помощью мягкого простого карандаша или маркера.

Перед нанесением разметки нужно обязательно удалить следы клея Момент, которым приклеивался шаблон печатной платы. Так как клей не сильно затвердел, то его легко можно удалить, скатав пальцем. Поверхность фольги также нужно обязательно обезжирить с помощью ветоши любым средством, например ацетоном или уайт-спиртом (так называется очищенный бензин), можно и любым моющим средством для мытья посуды, например Ферри.


После разметки дорожек печатной платы можно приступать к нанесению их рисунка. Для рисования дорожек хорошо подходит любая водостойкая эмаль, например алкидная эмаль серии ПФ, разведенная до подходящей консистенции растворителем уайт-спиртом. Рисовать дорожки можно разными инструментами – стеклянным или металлическим рейсфедером, медицинской иглой и даже зубочисткой. В этой статье я расскажу, как рисовать дорожки печатных плат с помощью чертежного рейсфедера и балеринки, которые предназначены для черчения на бумаге тушью.


Раньше компьютеров не было и все чертежи чертили простыми карандашами на ватмане и затем переводили тушью на кальку, с которой с помощью копировальных аппаратов делали копии.

Нанесение рисунка начинают с контактных площадок, которые рисуют балеринкой. Для этого нужно отрегулировать зазор раздвижных губок рейсфедера балеринки до требуемой ширины линии и для установки диаметра круга выполнить регулировку вторым винтом отодвинув рейсфедер от оси вращения.

Далее рейсфедер балеринки на длину 5-10 мм наполняется с помощью кисточки краской. Для нанесения защитного слоя на печатную плату лучше всего подходит краска марки ПФ или ГФ, так как она медленно высыхает и позволяет спокойно работать. Краску марки НЦ тоже можно применять, но работать с ней сложно, так как она быстро сохнет. Краска должна хорошо ложиться и не растекаться. Перед рисованием краску нужно развести до жидкой консистенции, добавляя в нее понемногу при интенсивном перемешивании подходящий растворитель и пробуя рисовать на обрезках стеклотекстолита. Для работы с краской удобнее всего ее налить во флакон от маникюрного лака, в закрутке которого установлена кисточка, устойчивая к растворителям.

После регулировки рейсфедера балеринки и получения требуемых параметров линий можно приступить к нанесению контактных площадок. Для этого острая часть оси вставляется в отверстие и основание балеринки проворачивается по кругу.


При правильной настройке рейсфедера и нужной консистенции краски вокруг отверстий на печатной плате получаются окружности идеально круглой формы. Когда балеринка начинает плохо рисовать, из зазора рейсфедера тканью удаляются остатки подсохшей краски и рейсфедер заполняется свежей. чтобы обрисовать все отверстия на этой печатной плате окружностями понадобилось всего две заправки рейсфедера и не более двух минут времени.

Когда круглые контактные площадки на плате нарисованы, можно приступать к рисованию токопроводящих дорожек с помощью ручного рейсфедера. Подготовка и регулировка ручного рейсфедера не отличается от подготовки балеринки.

Единственное, что дополнительно понадобится, так это плоская линейка, с приклеенными на одной из ее сторон по краям кусочками резины, толщиной 2,5-3 мм, чтобы линейка при работе не скользила и стеклотекстолит, не касаясь линейки, мог свободно проходить под ней. Лучше всего подходит в качестве линейки деревянный треугольник, он устойчив и одновременно может служить при рисовании печатной платы опорой для руки.

Чтобы печатная плата при рисовании дорожек не скользила, желательно ее разместить на лист наждачной бумаги, представляющий собой два склепных между собой бумажными сторонами наждачных листа.

Если при рисовании дорожек и окружностей они соприкоснулись, то не стоит принимать никаких мер. Нужно дать краске на печатной плате подсохнуть до состояния, когда она не будет пачкать при прикосновении и с помощью острия ножа удалить лишнюю часть рисунка. Чтобы краска быстрее высохла плату нужно расположить в теплом месте, например в зимнее время на батарею отопления. В летнее время года — под лучи солнца.

Когда рисунок на печатной плате полностью нанесен и исправлены все дефекты можно переходить к ее травлению.

Технология нанесения рисунка печатной платы


с помощью лазерного принтера

При печати на лазерном принтере происходит перенос за счет электростатики образованного тонером изображения с фото барабана, на котором лазерный луч нарисовал изображение, на бумажный носитель. Тонер удерживается на бумаге, сохраняя изображение, только за счет электростатики. Для закрепления тонера бумага прокатывается между валиками, один из которых является термопечкой, разогретой до температуры 180-220°C. Тонер расплавляется и проникает в текстуру бумаги. После остывания тонер отвердевает и прочно удерживается на бумаге. Если бумагу опять нагреть до 180-220°C, то тонер опять станет жидким. Это свойство тонера и используется для переноса изображения токоведущих дорожек на печатную плату в домашних условиях.

После того, как файл с рисунком печатной платы готов, необходимо его распечатать с помощью лазерного принтера на бумажный носитель. Обратите внимание, изображение рисунка печатной платы для данной технологии должно иметь вид со стороны установки деталей! Струйный принтер для этих целей не подходит, так как работает на другом принципе.

Подготовка бумажного шаблона для переноса рисунка на печатную плату

Если напечатать рисунок печатной платы на обыкновенной бумаге для офисной техники, то из-за пористой ее структуры, тонер глубоко проникнет в тело бумаги и при переносе тонера на печатную плату, большая часть его останется в бумаге. В дополнение будут сложности с удалением бумаги с печатной платы. Придется ее долго размачивать в воде. Поэтому для подготовки фотошаблона необходима бумага, не имеющая пористую структуру, например фотобумага, подложка от самоклеящихся пленок и этикеток, калька, страницы от глянцевых журналов.

В качестве бумаги для печати рисунка печатной платы я использую кальку из старых запасов. Калька очень тонкая и печатать шаблон непосредственно на ней невозможно, она в принтере заминается. Для решения этой проблемы, нужно перед печатью на кусок кальки требуемого размера по углам нанести по капельке любого клея и приклеить на лист офисной бумаги А4.

Такой прием позволяет распечатывать рисунок печатной платы даже на самой тонкой бумаге или пленке. Для того, чтобы толщина тонера рисунка была максимальной, перед печатью, нужно выполнить настройку «Свойств принтера», отключив режим экономной печати, а если такая функция не доступна, то выбрать самый грубый тип бумаги, например картон или что то подобное. Вполне возможно с первого раза хороший отпечаток не получится, и придется немного поэкспериментировать, подобрав наилучший режим печати лазерного принтера. В полученном отпечатке рисунка дорожки и контактные площадки печатной платы должны быть плотными без пропусков и смазывания, так как ретушь на данном технологическом этапе бесполезна.

Осталось обрезать кальку по контуру и шаблон для изготовления печатной платы будет готов и можно приступать к следующему шагу, переносу изображения на стеклотекстолит.

Перенос рисунка с бумаги на стеклотекстолит

Перенос рисунка печатной платы является самым ответственным этапом. Суть технологии проста, бумага, стороной напечатанного рисунка дорожек печатной платы прикладывается к медной фольге стеклотекстолита и с большим усилием прижимается. Далее этот бутерброд разогревается до температуры 180-220°C и затем охлаждается до комнатной. Бумага отдирается, а рисунок остается на печатной плате.

Некоторые умельцы предлагают переносить рисунок с бумаги на печатную плату, используя электроутюг. Я пробовал такой способ, но результат получался нестабильным. Сложно обеспечить одновременно нагрев тонера до нужной температуры и равномерный прижим бумаги ко всей поверхности печатной платы при затвердевании тонера. В результате рисунок переносится не полностью и остаются пробелы в рисунке дорожек печатной платы. Возможно, утюг недостаточно нагревался, хотя регулятор был выставлен на максимальный нагрев утюга. Вскрывать утюг и перенастраивать терморегулятор не хотелось. Поэтому я воспользовался другой технологией, менее трудоемкой и обеспечивающей стопроцентный результат.

На вырезанную в размер печатной платы и обезжиренную ацетоном заготовку фольгированного стеклотекстолита приклеил по углам кальку с напечатанным на ней рисунком. На кальку сверху положил, для более равномерного прижима, пяток листиков офисной бумаги. Полученный пакет положил на лист фанеры и сверху накрыл листом такого же размера. Весь этот бутерброд зажал с максимальной силой в струбцинах.


Осталось нагреть сделанный бутерброд до температуры 200°C и остудить. Для нагрева идеально подходит электродуховка с регулятором температуры. Достаточно поместить сотворенную конструкцию в шкаф, дождаться набора заданной температуры и через полчаса извлечь плату для остывания.


Если электродуховки в распоряжении нет, то можно воспользоваться и газовой духовкой, отрегулировав температуру ручкой подачи газа по встроенному термометру. Если термометра нет или он неисправен, то могут помочь женщины, подойдет положение ручки регулятора, при котором пекут пироги.


Так как концы фанеры покоробило, на всякий случай зажал их дополнительными струбцинами. чтобы избежать подобного явления, лучше печатную плату зажимать между металлическими листами толщиной 5-6 мм. Можно просверлить в их углах отверстия и зажимать печатные платы, стягивать пластины с помощью винтов с гайками. М10 будет достаточно.

Через полчаса конструкция остыла достаточно, чтобы тонер затвердел, плату можно извлекать. При первом же взгляде на извлеченную печатную плату становится понятно, что тонер перешел с кальки на плату отлично. Калька плотно и равномерно прилегала по линиям печатных дорожек, кольцам контактных площадок и буквам маркировки.

Калька легко оторвалась практически от всех дорожек печатной платы, остатки кальки были удалены с помощью влажной ткани. Но все, же не обошлось без пробелов в нескольких местах на печатных дорожках. Такое может случиться в результате неравномерности печати принтера или оставшейся грязи или коррозии на фольге стеклотекстолита. Пробелы можно закрасить любой водостойкой краской, маникюрным лаком или заретушировать маркером.

Для проверки пригодности маркера для ретуши печатной платы, нужно нарисовать ним на бумаге линии и бумагу смочить водой. Если линии не расплывутся, значит, маркер для ретуши подходит.


Травить печатную плату в домашних условиях лучше всего в растворе хлорного железа или перекиси водорода с лимонной кислотой. После травления тонер с печатных дорожек легко удаляется тампоном, смоченным в ацетоне.

Затем сверлятся отверстия, лудятся токопроводящие дорожки и контактные площадки, запаиваются радиоэлементы.


Такой вид приняла печатная плата с установленными на ней радиодеталями. Получился блок питания и коммутации для электронной системы, дополняющий обыкновенный унитаз функцией биде .

Травление печатной платы

Для удаления медной фольги с незащищенных участков фольгированного стеклотекстолита при изготовлении печатных плат в домашних условиях радиолюбители обычно используют химический способ. Печатная плата помещается в травильный раствор и за счет химической реакции медь, незащищенная маской, растворяется.

Рецепты травильных растворов

В зависимости от доступности компонентов радиолюбители применяют один из растворов, приведенных в таблице ниже. Травильные растворы расположены в порядке популярности их применения радиолюбителями в домашних условиях.

Наименование раствора Состав Количество Технология приготовления Достоинства Недостатки
Перекись водорода плюс лимонная кислота Перекись водорода (H 2 O 2) 100 мл В 3% растворе перекиси водорода растворить лимонную кислоту и поваренную соль Доступность компонентов, высокая скорость травления, безопасность Не хранится
Лимонная кислота (C 6 H 8 O 7) 30 г
Поваренная соль (NaCl) 5 г
Водный раствор хлорного железа Вода (H 2 O) 300 мл В теплой воде растворить хлорное железо Достаточная скорость травления, повторное использование Невысокая доступность хлорного железа
Хлорное железо (FeCl 3) 100 г
Перекись водорода плюс соляная кислота Перекись водорода (H 2 O 2) 200 мл В 3% раствор перекиси водорода влить 10% соляную кислоту Высокая скорость травления, повторное использование Требуется высокая аккуратность
Соляная кислота (HCl) 200 мл
Водный раствор медного купороса Вода (H 2 O) 500 мл В горячей воде (50-80°С) растворить поваренную соль, а затем медный купорос Доступность компонентов Ядовитость медного купороса и медленное травление, до 4 часов
Медный купорос (CuSO 4) 50 г
Поваренная соль (NaCl) 100 г

Травить печатные платы в металлической посуде не допускается . Для этого нужно использовать емкость из стекла, керамики или пластика. Утилизировать отработанный травильный раствор допускается в канализацию.

Травильный раствор из перекиси водорода и лимонной кислоты

Раствор на основе перекиси водорода с растворенной в ней лимонной кислотой является самым безопасным, доступным и быстро работающим. Из всех перечисленных растворов по всем критериям это лучший.


Перекись водорода можно приобрести в любой аптеке. Продается в виде жидкого 3% раствора или таблеток под названием гидроперит. Для получения жидкого 3% раствора перекиси водорода из гидроперита нужно в 100 мл воды растворить 6 таблеток весом 1,5 грамма.

Лимонная кислота в виде кристаллов продается в любом продуктовом магазине, расфасованная в пакетиках весом 30 или 50 грамм. Поваренная соль найдется в любом доме. 100 мл травильного раствора хватит на удаление медной фольги толщиной 35 мкм с печатной платы площадью 100 см 2 . Отработанный раствор не хранится и повторному использованию не подлежит. Кстати, лимонную кислоту можно заменить уксусной, но из-за ее едкого запаха травить печатную плату придется на открытом воздухе.

Травильный раствор на основе хлорного железа

Вторым по популярности травильным раствором является водный раствор хлорного железа. Ранее он был самым популярным, так как на любом промышленном предприятии хлорное железо было легко достать.

Травильный раствор не требователен к температуре, травит достаточно быстро, но скорость травления снижается по мере расходования хлорного железа в растворе.


Хлорное железо очень гигроскопично и поэтому из воздуха быстро впитывает воду. В результате на дне банки появляется желтая жидкость. Это не влияет на качество компонента и такое хлорное железо пригодно для приготовления травильного раствора.

Если использованный раствор хлорного железа хранить в герметичной таре, то его можно использовать многократно. Подлежит регенерации, достаточно в раствор насыпать железных гвоздей (они сразу покроются рыхлым слоем меди). При попадании на любые поверхности оставляет трудноудаляемые желтые пятна. В настоящее время раствор хлорного железа для изготовления печатных плат применяют реже в связи с его дороговизной.

Травильный раствор на основе перекиси водорода и соляной кислоты

Отличный травильный раствор, обеспечивает высокую скорость травления. Соляную кислоту при интенсивном помешивании вливают в 3% водный раствор перекиси водорода тоненькой струйкой. Вливать перекись водорода в кислоту недопустимо! Но из-за наличия в травильном растворе соляной кислоты при травлении платы нужно соблюдать большую осторожность, так как раствор разъедает кожу рук и портит все, на что попадает. По этой причине травильный раствор с соляной кислотой в домашних условиях использовать не рекомендуется.

Травильный раствор на основе медного купороса

Метод изготовления печатных плат с применение медного купороса обычно используют в случае невозможности изготовления травильного раствора на основе других компонентов из-за их недоступности. Медный купорос является ядохимикатом и широко применяется для борьбы с вредителями в сельском хозяйстве. В дополнение время травления печатной платы составляет до 4 часов, при этом необходимо поддерживать температуру раствора 50-80°С и обеспечить постоянную смену раствора у стравливаемой поверхности.

Технология травления печатных плат

Для травления платы в любом из вышеперечисленных травильных растворов подойдет стеклянная, керамическая или пластиковая посуда, например от молочных продуктов питания. Если под рукой подходящего размера емкости не оказалось, то можно взять любую коробку из плотной бумаги или картона подходящего размера и выстелить ее внутренность полиэтиленовой пленкой. В емкость наливается травильный раствор и на его поверхность аккуратно рисунком вниз кладется печатная плата. За счет сил поверхностного натяжения жидкости и небольшого веса плата будет плавать.

Для удобства к центру платы клеем момент можно приклеить пробку от пластиковой бутылки. Пробка одновременно будет служить ручкой и поплавком. Но тут есть опасность, что на плате образуются пузырьки воздуха и в этих местах медь не вытравится.


Чтобы обеспечить равномерное вытравливание меди можно положить печатную плату на дно емкости вверх рисунком и периодически покачивать ванночку рукой. Через некоторое время, в зависимости от травильного раствора, начнут появляться участки без меди, а затем медь растворится полностью на всей поверхности печатной платы.


После окончательного растворения меди в травильном растворе печатную плату извлекают из ванночки и тщательно промывают под струей проточной воды. Тонер удаляется с дорожек ветошью, смоченной в ацетоне, а краска хорошо удаляется ветошью, смоченной в растворителе, который добавлялся в краску для получения нужной ее консистенции.

Подготовка печатной платы к монтажу радиодеталей

Следующий шаг, это подготовка печатной платы к монтажу радиоэлементов. После снятия с платы краски, дорожки нужно обработать круговыми движениями мелкой наждачной бумагой. Увлекаться не нужно, потому что медные дорожки тонкие и можно легко их сточить. Достаточно всего нескольких проходов абразивом со слабым прижимом.


Далее токоведущие дорожки и контактные площадки печатной платы покрываются спирто-канифольным флюсом и лудятся мягким припоем эклектрическим паяльником. чтобы отверстия на печатной плате, не затягивались припоем, его на жало паяльника нужно брать немного.


После завершения изготовления печатной платы, останется только вставить в предназначенные позиции радиодетали и запаять их выводы к площадкам. Перед пайкой ножки деталей нужно обязательно смочить спирто-канифольным флюсом. Если ножки радиодеталей длинные, то их нужно перед пайкой обрезать бокорезами до длины выступания над поверхностью печатной платы 1-1,5 мм. После окончания монтажа деталей нужно удалить остатки канифоли с помощью любого растворителя — спирта, уайт-спирта или ацетона. Они все успешно растворяют канифоль.

На воплощение этой простой схемы емкостного реле от разводки дорожек для изготовления печатной платы до создания действующего образца ушло не более пяти часов, гораздо меньше, чем на верстку этой страницы.

Условиях с помощью перекиси водорода. Все очень просто и не требует особых усилий.

Для работы нам потребуется следующий перечень инструментов:
— Программа- layout 6.0.exe (можно и другую модификацию)
— Фоторезист негативный (это пленка специальная)
— Лазерный принтер
— Прозрачная пленка для печати
— Маркер для печатных плат (если нет, можно использовать нитролак или лак для ногтей)
— Фольгированый текстолит
— УФ лампа(если нет лампы, ждем солнечную погоду и пользуемся солнечными лучами, я много раз так делал все получается)
— Два кусочка оргстекла(можно и один но я себе сделал два) так же можно использовать коробку от CD-дисков
— Канцелярский нож
— Перекись водорода 100 мл
— Лимонная кислота
— Сода
— Соль
— Ровные руки (это обязательно)

В программе layout делаем разводку платы


Тщательно проверяем ее, что бы ничего не перепутать и ставим на печать


Обязательно слева выставляем все галочки так как на фото. На фото видно, что рисунок у нас в негативном изображении, так как фоторезист у нас негативный, те участки на которые попадет УФ лучи и будут дорожками, а остальное смоется, но об этом немного позже.

Далее берем прозрачную пленку для печати на лазерном принтере (находится в свободной продаже) одна ее сторона немного матовая а другая глянцевая, так вот ставим пленку так, что бы рисунок был на матовой стороне.


Берем текстолит и вырезаем его по размеру требуемой платы


Отрезаем по размеру фоторезист (при работе с фоторезистом избегайте прямых солнечных лучей, так как они испортят фоторезист)


Зачищаем текстолит ластиком и протираем что бы не осталось ни какого мусора


Далее на фоторезисте отрываем защитную прозрачную пленку


И аккуратно приклеиваем к текстолиту, важно что бы не было никаких пузырьков. Хорошо проглаживаем чтобы все хорошо приклеилось


Далее нам потребуется два куска оргстекла и две прищепки можно использовать коробку от CD-дисков


На плату кладем наш распечатанный шаблон, обязательно нужно класть шаблон напечатанной стороной на текстолит и зажимаем между двух половинок оргстекла так чтобы все плотно прилегало


После нам потребуется УФ лампа (или простое солнце в солнечный день)


Вкручиваем лампочку в любой светильник и выставляем над нашей платой на высоте где то 10-20 см. И включаем, время засветки от такой лампы как на фото на высоте 15 см у меня составляет 2,5 минуты. Дольше не советую, можете испортить фоторезист


Спустя 2 минуты выключаем лампу и смотрим что получилось. Дорожки должны хорошо просматриваться


Если все хорошо видно приступаем к следующему шагу.

Берем перечисленные ингредиенты
— Перекись
— Лимонная кислота
— Соль
— Сода


Теперь нам нужно удалить с платы не засвеченный фоторезист, его нужно удалять в растворе кальцинированной соды. Если ее нет то нужно ее сделать. Кипятим воду в чайнике и наливаем в тару


Насыпаем туда простую соду. Много не нужно на 100-200 мл 1-2 ложки соды и хорошо перемешиваем, должна начаться реакция


Даем раствору остыть до 20-35 градусам(сразу в горячий раствор класть плату нельзя, слезет весь фоторезист)
Берем нашу плату и снимаем вторую защитную пленку ОБЯЗАТЕЛЬНО


И ложем плату в ОСТЫВШИЙ раствор на 1-1,5 минуты


Периодически достаем плату и промываем ее под струей воды счищая с нее аккуратно пальцем или мягкой кухонной губкой. Когда все лишнее смоется должна остаться вот такая плата


На фото видно что смылось немного больше чем нужно, наверное передержал в растворе (что не рекомендуется)

Но ничего страшного. просто берем маркер для печатных плат или лак для ногтей и замазываем им все оплошности


Далее наливаем в другую тару Перекись 100 мл,3-4 ложки лимонной кислоты и 2 ложки соли.

Не знаю как вы, а я с лютой ненавистью отношусь к классическим монтажным платам. Монтажка это такая хрень с дырками куда можно вставлять детальки и запаивать, где все соединения делаются посредством проводков. Вроде бы просто, но при этом получается такая каша, что понять в ней что либо весьма проблематично. Поэтому и ошибки и сгоревшие детали, непонятные глюки. Ну ее нафиг. Только нервы портить. Мне гораздо проще нарисовать в моем любимом схемку и тут же вытравить ее в виде печатной платы. С использованием лазеро-утюжного метода все выходит за каких то полтора часа ненапряжной работы. Ну и, конечно же, этот метод отлично подходит для выполнения финального устройства, так как качество печатных плат, получаемых таким методом весьма высоко. А поскольку данный метод весьма непрост для неискушенного, то я с радостью поделюсь своей отработанной технологией, позволяющей получать с первого раза и без каких либо напрягов, печатные платы с дорожками 0.3мм и просветом между ними до 0.2мм . В качестве примера я изготовлю отладочную плату для моего учебного курса, посвященного контроллеру AVR . Принципиальную вы найдете в записи , а

На плате разведена демосхема, а еще навалом медных пятачков, которые тоже можно высверлить и использовать под свои нужды, подобно обычной монтажной плате.

▌Технология изготовления качественных печатных плат в домашних условиях.

Суть метода изготовления печатных плат в том, что на фольгированный текстолит наносится защитный рисунок, который предотвращает травление меди. В результате, после травления, на плате остаются дорожки проводников. Способов нанесения защитных рисунков много. Раньше их рисовали нитрокраской, посредством стеклянной трубочки, потом стали наносить водостойкими маркерами или даже вырезать из скотча и наклеивать на плату. Также для любительского применения стал доступен фоторезист , который наносится на плату, а потом засвечивается. Засвеченные участки становятся растворимы в щелочи и смываются. Но по простоте применения, дешевизне и скорости изготовления все эти методы сильно проигрывают лазеро-утюжному методу (далее ЛУТ ).

Метод ЛУТ основан на том, что защитный рисунок образуется тонером, который посредством нагревания переносится на текстолит.
Так что нам потребуется лазерный принтер, благо они сейчас не редкость. Я использую принтер Samsung ML1520 с родным картриджем. Заправленные картриджи подходят крайне плохо, так как у них недостаточная плотность и равномерность выдачи тонера. В свойствах печати надо выставить максимальную плотность и контрастность тонера, обязательно отключить все режимы экономии — не тот случай.

▌Инструмент и материалы
Помимо фольгированного текстолита нам потребуется еще лазерный принтер, утюг, фотобумага, ацетон, мелкая шкурка, щетка для замши с металлопластиковым ворсом,

▌Процесс
Дальше рисуем рисунок платы в любой удобной для нас софтине и печатаем его. Sprint Layout. Простая рисовалка для плат. Чтобы нормально напечаталось надо слева цвета слоев выставить черным. Иначе получится фигня.

Вывод на печать, две копии. Мало ли, вдруг одну запортачим.

Вот тут заключается главная тонкость технологии ЛУТ из-за которой у многих возникают проблемы с выходом качественных плат и они бросают это дело. Путем множества экспериментов было выяснено, что самый лучший результат достигается при печати на глянцевой фотобумаге для струйных принтеров. Идеальной я бы назвал фотобумагу LOMOND 120г/м 2


Она стоит недорого, продается везде, а главное дает отличный и повторяемый результат, и не пригорает своим глянцевым слоем к печке принтера. Это очень важно, так как я слышал про случаи когда глянцевой бумагой загаживали печь принтера.

Заряжаем бумагу в принтер и смело печатаем на глянцевой стороне . Печатать нужно в зеркальном отображении, чтобы после переноса картинка соответствовала действительности. Сколько раз я ошибался и делал неправильные отпечатки, не пересчитать:) Поэтому первый раз лучше для пробы напечатать на обычной бумаге и проверить, чтобы все было правильно. Заодно и печку принтера прогреете.


После печати картинку ни в коем случае нельзя хватать руками и желательно беречь от пыли . Чтобы ничто не мешало соприкосновению тонера и меди. Далее вырезаем рисунок платы точно по контуру. Без каких либо запасов — бумага жесткая, поэтому все будет хорошо.

Теперь займемся текстолитом. Вырежем сразу же кусок нужного размера, без допусков и припусков. Столько, сколько нужно.


Его надо хорошенько зашкурить. Тщательно, стараясь содрать весь окисел, желательно круговыми движениями. Немного шершавости не повредит — тонер будет лучше держаться. Можно взять не шкурку, а абразивную губку «эффект». Только брать надо новую, не жирную.


Шкурку лучше взять самую мелкую какую найдете. У меня вот такая.


После зашкуривания его надо тщательнейшим же образом обезжирить. Я обычно тырю у жены ватную подушечку и, смочив ее как следует ацетоном, хорошенько прохожусь по всей поверхности. Опять же после обезжиривания ни в коем случае нельзя хватать его пальцами.

Накладываем наш рисунок на плату, естественно тонером вниз. Разогрев утюг на максимум , придерживая бумагу пальцем, хорошенько прижимаем и проглаживаем одну половину. Надо чтобы тонер прилип к меди.


Далее, не допуская сдвижения бумаги, проглаживаем всю поверхность. Давим изо всех сил, полируем и утюжим плату. Стараясь не пропустить ни миллиметра поверхности. Это ответственнейшая операция, от нее зависит качество всей платы. Не бойтесь давить изо всех сил, тонер не поплывет и не размажется, так как фотобумага толстая и отлично защищает его от расползания.

Гладим до тех пор, пока бумага не пожелтеет. Впрочем это зависит от температуры утюга. У меня на новом утюге не желтеет почти, а вот на старом почти обугливалось — результат везде был одинаково хорош.


После можно дать плате немного остыть. А затем, схватив пинцетом, суем под воду. И держим некоторое время в воде, обычно минуты две три.

Взяв щетку для замши, под сильной струей воды, начинаем яростно задирать внешнюю поверхность бумаги. Нам надо покрыть ее множественными царапинами, чтобы вода проникла в глубь бумаги. В подтверждение твоих действий будет проявление рисунка через плотную бумагу.


И вот этой щеткой дрючим плату пока не сдерем верхний слой.


Когда рисунок будет весь явно виден, без белых пятен, то можно начинать аккуратно, скатывать бумагу от центра к краям. Бумага Lomond скатывается великолепно, практически сразу же оставляя 100% тонера и чистую медь.


Скатав пальцами весь рисунок можно зубной щеткой хорошенько продраить всю плату, чтобы вычистить остатки глянцевого слоя и ошметки бумаги. Не бойся, зубной щеткой отодрать хорошо прижаренный тонер практически нереально.


Вытираем плату и даем ей просохнуть. Когда тонер высохнет и станет серым, то будет явно видно где осталась бумага, а где все чисто. Белесые пленочки между дорожками надо убирать. Можно разрушить их иголкой, а можно продрать зубной щеткой под струей воды. Вообще полезно пройтись щеткой вдоль дорожек. Из узких щелей белесый глянец можно вытаскивать с помощью изоленты или малярного скотча. Он липнет не так яростно как обычный и не срывает тонер. А вот остатки глянца отрывает без следа и сразу же.


Под светом яркой лампы внимательно оглядываем слои тонера на разрывы. Дело в том, что при охлаждении он может потрескаться, тогда в этом месте останется узкая трещина. Под светом лампы трещины поблескивают. Эти места стоит подкрасить перманентным маркером для компакт дисков. Даже если есть лишь подозрение, то лучше все же прокрасить. Этим же маркером можно дорисовать и некачественные дорожки, если таковые возникли. Я рекомендую маркер Centropen 2846 — он дает толстый слой краски и, фактически, им можно тупо рисовать дорожки.

Когда плата будет готова, то можно бодяжить раствор хлорного железа.


Техническое отступление, при желании можно его пропустить
Вообще травить можно много в чем. Кто то травит в медном купоросе, кто то в кислотных растворах, а я в хлорном железе. Т.к. продается оно в любом радио магазине, травит быстро и чисто.
Но у хлорного железа есть жуткий недостаток — оно марается просто писец. Попадет на одежду или любую пористую поверхность вроде дерева или бумаги все, считай пятно на всю жизнь. Так что свои фуфайки от Дольче Габаны или валенки от Гуччи нычь подальше в сейф и обматывай скотчем на три рулона. А еще хлорное железо самым жестоким образом разрушает почти все металлы. Особенно быстро аллюминий и медь. Так что посуда для травления должна быть стеклянной или пластиковой.

Я кидаю 250 граммовый пакет хлорного железа в литр воды . И полученным раствором травлю десятки плат, пока не перестанет травить.
Порошок надо сыпать в воду. И следи за тем, чтобы вода не перегревалась, а то реакция идет с выделением большого количества тепла.

Когда порошок весь растворится и раствор приобретет однородную окраску, то можно кидать туда плату. Желательно, чтобы плата плавала на поверхности, медью вниз. Тогда осадок будет сваливаться на дно емкости, не мешая травлению более глубоких слоев меди.
Чтобы плата не тонула, то можно на двусторонний скотч прилепить к ней кусок пенопласта. Я так и сделал. Получилось очень удобно. Шуруп я вкрутил для удобства, чтобы держатсья за него как за рукоятку.

Плату лучше несколько раз макнуть в раствор, причем опускать не плашмя, а под углом, чтобы на поверхности меди не остались пузырьки воздуха, иначе будут косяки. Периодически надо доставать из раствора и следить за процессом. В среднем на травление платы уходит от десяти минут до часа. Все зависит от температуры, крепости и свежести раствора.

Очень резко ускоряется процесс травления если под плату опустить шланчик от аквариумного компрессора и пускать пузырьки. Пузыри перемешивают раствор и мягко выбивают прореагировавшую медь с платы. Также можно покачивать плату или емкость, главное не расплескать, а то не отмоешь потом.

Когда вся медь стравится, то аккуратно вынимаем плату и промываем под струей воды. Дальше смотрим на просвет, чтобы нигде не было соплей и недотрава. Если сопли есть, то кидаем еще минут на десять в раствор. Если дорожки подтравились или возникли разрывы, то значит тонер криво лег и эти места надо будет пропаять медной проволокой.


Если все хорошо, то можно смывать тонер. Для этого нам потребуется ацетон — верный друг токсикомана. Хотя сейчас ацетон купить становится сложней, т.к. какой то придурок из госнаркоконтроля решил, что ацетон это вещество использующееся для приготовления наркотоиков, а значит нужно запретить его свободную продажу. Вместо ацетона вполне подходит 646 растворитель .


Берем кусок бинта и хорошенько смочив его ацетоном начинаем смывать тонер. Сильно давить не надо, главное возякать не слишком быстро, чтобы растворитель успевал впитываться в поры тонера, разьедая его изнутри. На смыв тонера уходит минуты две три. За это время даже зеленые собаки под потолком не успеют появиться, но форточку все же открыть не помешает.

Отмытую плату можно сверлить. Я для этих целей уже много лет использую моторчик от магнитофона, запитанный от 12 вольт. Монстр машина, правда хватает его ресурса примерно на 2000 отверстий, после чего щетки сгорают напрочь. А еще из него нужно выдрать схему стабилизации, подпаяв проводки напрямую к щеткам.


При сверловке нужно стараться держать сверло строго перпендикулярно. Иначе потом хрен ты туда микросхему засунешь. А с двусторонними платами этот принцип становится основным.


Изготовление двусторонней платы происходит также, только тут делаются три реперных отверстия, как можно меньшего диаметра. И после вытравливания одной стороны (другую в это время заклеивают скотчем, чтобы не стравилась) по этим отверстиям совмещают и накатывают вторую сторону. Первую заклеивают наглухо скотчем и травят вторую.

На лицевую сторону можно тем же ЛУТ методом нанести обозначение радиодеталей, для красоты и удобства монтажа. Впрочем, я так не заморачиваюсь, а вот камрад Woodocat из ЖЖ сообщества ru_radio_electr делает так всегда, за что ему большой респект!

В скором времени я, наверное, выдам также и статью по фоторезисту. Метод более замороченный, но в то же время мне им больше прикалывает делать — люблю с реактивами пошаманить. Хотя 90% плат я делаю все же ЛУТом.

Кстати, вот по поводу точности и качества плат изготовленных лазерно утюжным методом. Контроллер P89LPC936 в корпусе TSSOP28 . Расстояние между дорожками 0.3мм, ширина дорожек 0.3мм.


Резисторы на верхней плате типоразмера 1206 . Каково?

Рекомендуем также

В чем травить плату, если нет хлорного железа? — Меандр — занимательная электроника

В этой статье рассмотрено несколько простых способов травления печатных плат, на случай когда нет хлорного железа.

  1. Травление в растворе серной кислоты и перекиси водорода.

В воду осторожно вливают концентриро­ванную серную кислоту из расчета 20-30 мл на стакан воды. Затем туда добавляют 5-6 таблеток перекиси водорода. Разме­шивают неметаллическим предметом до растворения таблеток.

Травление платы в данном растворе происходит в течение 1-2 часов.

Обращаясь с кислотой нужно соблюдать особую осторожность.

Способ не будет таким опасным, и куда белее доступным, если вместо концентри­рованной кислоты взять электролит для автомобильных аккумуляторов. Электро­лит нужно разбавить в два раза водой и добить 5-6 таблеток перекиси водорода из расчета на стакан воды.



  1. Травление в растворе азотной кислоты.

Требуется азотная кислота.

Раствор должен быть концентрацией не более 20%. Травление происходит быстро, — обычно не более 15 минут. После травления, чтобы нейтрализовать кислоту плату промывают раствором питьевой соды.

Данный способ является одним из наиболее опасных для здоровья. Кроме того, что кислотой можно обжечься, так еще и при травлении выделяется ядови­тый газ — окись азота. Поэтому, такой способ травления вряд ли можно признать пригодным для использования в условиях квартиры или другого жилого помещения.



  1. Травление в растворе смеси пова­ренной соли и медного купороса.

Этот способ наиболее безопасный в бытовых условиях. Но все же нужно понимать, что медный купорос — это тоже вещество, которым можно отравиться.

Раствор нужно готовить именно в такой последовательности: наливаете в ван­ночку воду. Затем, насыпаете поваренную соль из расчета — две столовых ложки на стакан воды, размешиваете её пластмассовой или стеклянной палочкой до растворения, и добавляете медный купорос из расчета — одна столовая ложка на стакан воды. Размешиваете неметал­лическим предметом, и погружаете в раствор плату. Последовательность должна быть именно такая, — сначала растворить соль, потом медный купорос.

Травление происходит в поваренной соли, а медный купорос выступает в качестве катализатора.

Травление в таком растворе происходит очень медленно, и может достигать 10 ча­сов. Ускорить процесс можно подогревая ванночку с раствором до температуры 60-70°С, например, с помощью электро­лампы. Кроме того, очень неплохо как-то активировать перемешивание жидкости. Можно ванночку укрепить на, допустим, куске фанеры, а фанеру поставить на мягких резиновых ножках. Затем на фанеру возле ванночки прикрепить бор- машинку, в которую вместо сверла вставить согнутый болт или гвоздь. И включить. Вибрация от бор-машинки с таким эксцентриком будет достаточно активно раскачивать ванночку и ускорит процесс травления в несколько раз.

Заранее приготавливать сухую смесь медного купороса и поваренной соли не допускается, — сначала нужно растворить один компонент, а потом другой.

И все же, самым лучшим является травление в растворе хлорного железа. При невозможности приобретения данного «реагента», его можно приготовить само­стоятельно.

На стакан 10%-соляной кислоты всы­пают 10-15 грамм мелких железных опи­лок. Раствор выдерживают несколько дней, до появления коричневой окраски. После этого в нем можно травить плату.

Травление во всех случаях необходимо производить в неметаллической посуде, например, в ванночке для фотопечати. При этом, плата должна быть повернута стороной со стравливаемой фольгой вниз, и подвешена на расстоянии не менее 5 мм до дна ванночки.

Автор: Снегирев И.

Травление меди в домашних условиях

Медно-хлоридный раствор травления

В последнее время в виду доступности химических реактивов, почему то все начинают забывать дедовские способы травления печатных плат. А ведь самый простой и надежный травитель в то время, был медный купорос с солью. Хлорное железо было трудно достать и все пользовались именно этим способом.

Помню как сам лично намешав почти полведра какой то непонятной жижи, кипятил раствор и травил в нем печатную плату около двух часов. Это было мучение, но результат достигался. Потом эта жижа с медным купоросом отправлялась в утиль, так как я на то время не знал что с ней делать.

Идут годы, накапливается опыт и я решил попробовать забытый способ травления медным купоросом и попробовать регенерировать его после истощения для повторного использования.

Приготовление раствора травления

Для приготовления 200 мл раствора нам понадобится 30 грамм медного купороса и 60 грамм поваренной соли (NaCl). Чистота этих реактивов не важна, можно использовать любые, какие найдете.

Взвешиваем 30 грамм медного купороса и 60 грамм соли, растворяем медный купорос в 50 мл кипятка, соль в 150 мл кипятка. Если нужно приготовить 1 литр раствора, то нужно все умножить на 5.

После полного растворения солей, смешиваем их путем вливания раствора поваренной соли в раствор медного купороса. В итоге получаем зеленый раствор хлорида меди объемом раствора 230 мл.

Приготовление соляной кислоты

Дальше в раствор нужно добавить соляной кислоты. Приготовить ее несложно, берем поваренную соль и растворяем ее в аккумуляторном электролите. Соль нужно брать с избытком, в данном случае было взято 150 грамм соли на 450 мл электролита.

Хорошо перемешиваем в закрытой емкости и оставляем это дело дня на два или три в тепле изредка перемешивая путем встряхивания баклажки. Соль вся не растворится, это нормально, так и должно быть. Если у вас растворилась вся соль, то нужно обязательно подсыпать еще соли, чтобы на дне был избыток не растворившейся соли.

Прошло указанное время, переливаем раствор соляной кислоты в другую емкость. Хочу еще уточнить, раствор соляной кислоты надо сделать заранее, а не тогда, когда вы соберетесь делать раствор травления на медном купоросе (чтобы не ждать).

Добавляем соляную кислоту в раствор травления

Для того что бы раствор работал правильно, его нужно подкислить соляной кислотой. Для этого добавляем туда 50 мл заранее приготовленной солянки. На фото почти пустая бутылка и может сложится обманчивое мнение, что я вылил туда все содержимое. Нет, бутылка опустела в результате других опытов, не обращайте на это внимания.

Если все сделано правильно, то цвет должен быть зеленого цвета, что говорит о наличии нужного количества хлорида меди в растворе.

Тестируем раствор травления

Тестировать будем на обычном текстолите и на имитации печатной платы с нанесенным фоторезистом. Также посмотрим ускоренное видео процесса и времени травления.

Травим фольгированный текстолит

Берем кусочек фольгированного текстолита, толщина меди 18 мкм и подвешиваем его в раствор, температура 50 градусов.

Постоянно помешивая ложкой, видим результат травления через 8 минут, 10 минут и 12 минут. Если положить плату в раствор и ничего не делать, то она может пролежать там столько угодно долго и не протравится. При постоянном помешивании слой меди 18 мкм стравился за 12 минут. Меня этот результат более чем устраивает.

Травим печатаную плату с фоторезистом

Наносим фоторезист на плату, засвечиваем, проявляем. На фото шаблон с дорожками от 0,1 мм до 0,3 мм. Травим плату в растворе при температуре 60 градусов (ушло 14 минут при постоянном покачивании).

Внешний вид сверху и на просвет. С поставленной задачей раствор справился, фоторезист не отлетел, тонкие дорожки не съело в виду малой величины бокового подтравливания.

Видео процесса травления

В этом видео показан ускоренный процесс травления двух кусков текстолита. Толщина меди, один 18 мкм, второй 36 мкм. Текстолит с толщиной меди 18 мкм стравился примерно за 9 минут, 36 мкм за 18 минут, начальная температура раствора 60 градусов.

Фото текстолита до и после травления.

Емкость по меди травящего раствора

Разница разная информация, сколько можно вытравить плат в данном растворе. Не будем опираться на противоречивые данные и проверим это сами.

Для этого возьмем медную проволоку, взвесим и опустим в травящий раствор. Затем, после некоторого времени проверим, сколько весит проволока и тем самым определим емкость по меди данного травителя.

Кусочек проволоки весом 10,64 грамма опускаем в свежий раствор травления и оставляем его там на 12 часов (на ночь). После пройденного времени, взвешиваем проволоку, вес 3,41 грамм.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/travlenie-pechatnyh-plat-kuporosom

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Расчет количества стравленной меди

Как мы помним, раствора у нас было 230 мл. Этот объем принял в себя 10,64 – 3,41 = 7,23 грамма меди.

Далее считаем какое количество примет травитель объемом 1 литр. Для этого 1000 / 230 = 4,34. Умножаем это число на количество стравленной меди из теста 4,34 * 7,23 = 31,37 грамм.

Из всех выше перечисленных расчетов, получается, что объем по меди у купоросного травителя равен 31 грамм на литр. Уменьшим эту величину до 28 гр/л для запаса.

Сколько можно вытравить печатных плат

Для того чтобы рассчитать, нужно знать, сколько весит 1 Дм2 меди фольгированного текстолита. Из разных онлайн калькуляторов определяем, 1 Дм2 меди толщиной 18 мкм весит 1,5 грамма (примерно).

Делим объем по меди раствора на вес в 1 Дм2, 28 / 1,5 = 18 Дм2 (примерно). Из чего следует, что в 1 литре медно-хлоридной травилки можно вытравить одну одностороннюю плату размером 45х40 см или одну двустороннюю размером 30х27 см, при условии, что толщина меди равна 18 мкм. Но так как медь при травлении платы стравливается не вся (дорожки же у нас остаются), то реально вытравить можно платы большего размера, все зависит от плотности топологии печатной платы.

Регенерация раствора травления

Признаком истощенности раствора является вялое травление даже при большой температуре и цвет раствора, напоминающий цвет использованного хлорного железа. Что делать, выливать? Нет, поступим другим способом, регенерируем раствор.

Для этого нам понадобится соляная кислота и аптечная перекись водорода. Сначала в раствор наливаем соляную кислоту (ту, самодельную) примерно 20% от объема раствора. В нашем случае я налил 50 мл, это примерно 20% от 230 мл травилки.

После добавляем понемногу перекись водорода и постоянно перемешиваем раствор. Как только он позеленеет, прекращаем добавлять перекись, в моем случае ее ушло 100 мл.

Так как объем раствора увеличился на 150 мл, то нужно подкорректировать количество соли NaCl. В 200 мл раствора при приготовлении раствора мы клали 60 грамм соли, в 150 мл травилки нужно положить 200/150 = 1,33. 60/1.33 = 45 грамм.

В растворе соляной кислоты ее содержится примерно 15 грамм в 50 мл (мы ее уже добавили). 45 – 15 = 30 грамм соли нужно добавить в раствор, что я и сделал. В итоге у нас уже 400 мл травильного состава.

После 3 регенераций, в раствор нужно добавить медный купорос, из расчета 10 грамм на 100 мл добавленной жидкости. Затем опять 3 регенерации без купороса, только соль и снова купорос и тд.

Например у нас был 1 литр, после 3 восстановлений, объем прибавился до 2 литров, значит нужно будет добавить 10 * 10 = 100 грамм купороса (соль NaCL нужно добавлять при каждом восстановлении, не забывайте).

Примечание: Конечно лучше регенерировать концентрированной соляной кислотой и 30% перекисью водорода из расчета 10 мл кислоты и 20 мл перекиси на 1 литр. В этом случае не придется корректировать количество соли и медного купороса. Только после 10 регенераций можно добавить купорос и соль, количество зависит от прибавленного объема травилки (описано выше).

Тестируем восстановленный медно-хлоридный раствор травления

Нагреваем раствор до 50 градусов (если вы делаете регенерацию пред травлением, то раствор нагревается от взаимодействия с перекисью и можно дополнительно не греть) и опускаем текстолит. Через 11 минут, медь толщиной 18 мкм с платы стравилась полностью. Хочу сделать акцент, раствор постоянно при этом перемешивался (все эти 11 минут).

Регенерируем раствор травления гидроперитом

Можно регенерировать гидроперитом. Для этого добавляем 20% раствора соляной кислоты от общего объема истощённой жидкости и после этого добавляем гидроперит из расчета 2,5 таблетки на 100 мл раствора.

Если гидроперит сильно шипит, это говорит нам о том, что соляной кислоты добавили мало, нужно подлить еще (шипеть должно, но не сильно, должно быть еле видно). Затем восстановленный раствор добавляем к общему и получилось уже около 460 мл. Это получается как «волшебный горшочек», с каждым разом прибавляется, прибавляется.

Этот способ дороже, так как на 1 литр травителя, для восстановления нужно добавить 25 таблеток или 3 пачки по 8 таблеток, что дороже, чем добавлять аптечную перекись.

Плюсы минусы медно-хлоридного (купоросного) раствора травления

Минусы
  • Раствор нужно греть
  • Маленький объем по меди
Плюсы
  • Доступность всех реактивов используемых в растворе
  • Возможность регенерации
  • Малое боковое подтравливание
  • Низкая цена (потрачено/вытравлено с учетом регенерации)
  • Нет резких запахов
  • Большая скорость травления при условии интенсивного перемешивания

Заключение

В заключении хотел спросить вас, травите ли вы платы медным купоросом? Если да, то сколько времени занимает у вас этот процесс? Что вы делаете с раствором после того как он отработал, выливаете, восстанавливаете?

Не стесняйтесь, пишите в комментариях, никто не укусит.

Всем восстановленного раствора и ровных дорожек.

Статью написал: Admin Whoby.Ru

Если вам понравилась статья, нажмите на кнопку нужной социальной сети расположенной ниже. Этим действием вы добавите анонс статьи к себе на страницу. Это очень поможет в развитии сайта.

Эффективное травление меди перекись лимонная кислота

Травление меди перекись лимонная кислота — при помощи таких нехитрых и доступных в быту природных продуктов как перекись водорода, лимонная кислота и поваренная соль можно очень эффективно выполнять химическое травление медной фольги на печатной плате.

В радиолюбительской практике при изготовлении печатных плат для электронных устройств в домашних условиях, именно такой метод травления я бы назвал наиболее предпочтительнее. Причем химическая реакция происходит намного быстрее, чем у традиционных реагентов обычно применяемых в таких случаях, например: хлорное железо.

Конечно можно поэкспериментировать и вместо лимонной кислоты взять к примеру уксусную, либо другую, которая не окисляется при соединении с перекисью водорода. Возможно также химический процесс мало чем будет отличаться от выше описанного. Но как то не комфортно в помещении возится с химикатами имеющие острый запах. Поэтому лучше все же использовать лимонную кислоту, к тому же не составляет никакого труда в ее приобретении, она имеется в любом продуктовом магазине и в разведенном состоянии практически не имеет запаха и безвредна. Стоит отметить, травление меди перекись лимонная кислота имеет еще один положительный момент — «Лимонка» создает очень прочный комплекс с медной фольгой, а это значит, что совершенно исключается любое воздействие элементов реакции на скорость!! Если есть необходимость увеличить скорость травления, то можно добавить раствор натрия хлорида, в быту это обычная поваренная соль.

Отличительные достоинства раствора

  • Чрезвычайно скоростное травления
  • Не образует грязных разводов после травления
  • Химический процесс происходит при средней комнатной температуре
  • Все реактивы имеются в свободной продаже: перекись водорода всегда есть в аптеке, лимонная кислота в любом магазине продуктов, ну а соль имеется у каждой хозяйке
  • Приготовленный раствор из компонентов перекиси и лимонной кислоты абсолютно безвреден для кожного покрытия человека и его одежды
  • Совершенно очевидно, что данный метод травления печатных плат самый мало затратный!

Есть и некоторые недостатки, как известно без них ничего не бывает

Цитрат меди практически не растворяется и может образоваться в виде осадка, и что не желательно на поверхности платы. Чтобы избежать таких моментов не стоит экономить на лимонной кислоте.

Оптимальный рецепт приготовления раствора для травления:

Взять 100 мл перекиси водорода и добавить в нее 30г лимонной кислоты и грамм 5-6 обычной соли, затем тщательно все перемешать. Этого количества раствора вполне достаточно для травления печатных плат площадью 100 см2.

Кстати в процессе изготовления раствора соль тоже не нужно жалеть. Как говорят «кашу маслом не испортишь», так как она выполняет функцию катализатора, то за все время травления она практически не убывает. Перекись водорода должна оставаться такой, как есть, то есть без дополнительного ее разбавления во избежания снижения концентрации.

Если процент перекиси водорода в растворе окажется завышенным, то тогда и травление пойдет быстрее, но добавляйте без фанатизма, так как это раствор вы про запас не оставите — он не подлежит хранению и не годится для повторного использования. Определить слишком большой процент перекиси в растворе очень просто — начнется интенсивное выделение пузырьков во время травления. Тем не менее добавление к уже готовому раствору лимонной кислоты и перекиси водорода возможно, но все таки рекомендуется изготовить новый раствор.

Можно попробовать заменить лимонную кислоту уксусной, но думаю что вам не слишком понравится с ней работать, ввиду резкого запаха и медленным травлением.

Небольшая памятка для тех кто впервые пробует:

— чтобы сделать раствор для травления, необходимо иметь пластиковую или стеклянную емкость.

— подогревать раствор нужно только в горячей воде, но никак не на открытом огне.

— использованные растворы ядовиты из-за высокой концентрации меди.

— протравленную печатную плату необходимо обработать шести процентным уксусом и промыть в проточной воде.

Недельку назад пришла такая мыслишка, что медный купорос в очередной раз меня выручает. На самом деле последние месяца три, я травлю платы, исключительно раствором медного купороса и поваренной соли и не огорчен результатом. Или выбора просто нет, я живу в 40 км от города Керчь и съездить просто за хлорным железом нет ни желания ни времени, а медный купорос и соль есть всегда.

Мои близкие выращиваю фруктовые деревья и обрабатывают кору раствором извести и медного купороса от разных жуков, то есть доступ к медному купоросу свободен, а поваренная соль есть в каждой кухне

Так вот крайний раз я травил плату размером 105мм*143мм в течении 2х часов. Печатная плата из двухстороннего советского текстолита. Этот текстолит не современный текстолит, на нем напылен такой слой меди, что зачищать его не наждачной бумагой, а наждаком нужно.
Хотелось бы вкратце рассказать о своем рецепте травления раствором медного купороса

Для изготовления раствора необходимо 500г воды кипятка, 3ст.л с горкой медного купороса и 6ст.л поваренной соли, так же с горкой. Перемешать компоненты в банке, пока не растворятся полностью и содержимое банки выливаем в травильную ванночку. У меня это обычная тарелка из под «дошерака», она идеально подходит для моих плат.

Медный купорос с солью перед перемешиванием Готовый раствор на медном купоросе

Следом опускаю подготовленную печатку в раствор так, что бы травимый слой меди находился в толще раствора вниз дорожками. Ванночку выношу на солнышко и ложу на лист железа, мне кажется щас жарко от солнышка и лист отлично греет раствор, что способствует быстрому травлению платы. Кстати статья как изготовить плату

Скину несколько фото, сделанных в процессе

Мой «суповой набор» для травления плат. Ванночка, остатки раствора и зубная счетка для ускорения процесса травления

На этой фотке видно как четко легла плата в ванночку, в таком положении травление проходит быстрее

Ну и результат 2-х часового ожидания

Вот так через два часа плата была готова к сверлению. Когда нет хлорного железа, медный купорос отлично выручает.
Пока все.

Травление металла в домашних условиях с использованием подручных материалов. Травление платы – советы начинающим Можно ли вытравить

Недавно открыл для себя в Интернете новый метод травления печатных плат, отличающийся от классических методов травления, к тому же этот метод не имеет свойственных традиционным хлорному железу и персульфату аммония недостатков. Хлорное железо с его неотмывающимися пятнами на одежде и в результате с испорченными вещами, возможно не устраивало давно и многих. Также и персульфат аммония, не у каждого есть дома отдельный стол для травления – пайки, скорее всего большинство травят, как и я, в ванной комнате. Иногда, в результате неосторожных действий с персульфатом аммония и попадания капель на одежду, образуются со временем небольшие дырочки, вещи становятся испорченными.

Кто-то может сказать, меня устраивает персульфат из-за своей скорости травления, так вот, новый метод травления позволяет протравливать платы, думаю с не меньшей скоростью. Вчера протравил плату за полчаса, рисунок был начерчен на скорую руку маркером, самые узкие дорожки были в 1 мм шириной, подтравов замечено не было. Фото платы ниже, правда после того как залудил и спаял все детали на плату, просто чтобы показать, что даже узкие дорожки получаются без подтравов, этого думаю достаточно. Но сразу хочу заметить, что рисунок переведенный на печатную плату методом ЛУТ (лазерно-утюжной технологией ) сохраняется лучше, у людей по отзывам при протравке этим методом даже узкие дорожки шириной в 1 мм получаются стабильно хорошо.

Теперь перейдем к делу. На плату размерами 35*25, которую травил, истратил следующие ингридиенты: бутылочку аптечной перекиси водорода 50 мл, стоимостью 3 рубля и 1 пакетик 10 грамм пищевой лимонной кислоты , стоимостью 3,5 рубля, соль чайная ложка (используется как катализатор) разумеется бесплатно, подойдет любая какая есть у вас на кухне, даже йодированная. Точные пропорции здесь не обязательны, делаем примерно такой раствор: выливаем перекиси водорода, столько чтобы плату скрыло на 5 мм, добавляем 10 грамм (в моем случае пакетик) лимонной кислоты и ложим чайную ложку соли .

Воды добавлять не надо, жидкость используется та, которая есть в перекиси. Если планируется травить плату больших размеров, то увеличиваем количество ингридиентов в тех пропорциях, относительно перикиси водорода, как было указано выше, также чтобы плату скрыло на 5 мм. К концу травления раствор окрасится в голубоватый цвет. Во время травления плату шевелим в емкости, потому что на плате будут скапливаться пузырьки газа, мешающие травлению.

Ближе к концу травления извлекаем пинцетом плату из раствора и осматриваем. Если рисуем рисунок маркером, то рекомендую рисовать в несколько слоёв, чтобы избежать небольших подтравов на узких дорожках, но такой же эффект даст нам и хлорное железо и персульфат аммония. Оставшийся от травления раствор можно вылить в канализацию, пропустив после большое количество воды. Хранить раствор для повторного использования, думаю никто не будет, всегда проще сделать новый раствор при необходимости, чем ждать дольше при протравке со старым раствором.

Экономия времени и денег в сравнении со старыми методами, думаю очевидна всем. Также можно пользоваться концентрированной перекисью продающейся в магазинах для парикмахеров или таблетками гидроперита , но здесь соотношение ингридиентов придется каждому подбирать самому, так как с ними не экспериментировал. Выкладываю, как обещал фото платы, протравленной этим методом, делал плату правда на скорую руку.


Ещё немного про такую полезную вещь, как вертикальные ванны . Если требуется равномерное и качественное двусторонее травление — удобны именно вертикальные ванны с перемешиванием раствора. Перемешивание делается введением в ванну трубочку от аквариумного аэратора. Также у вертикальной ванны минимальна площадь испарения. Кроме того, не будет налипающей грязи, если раствор старый и замусорен. Желаю удачных травлений без подтравов. С вами был AKV .

Обсудить статью ТРАВЛЕНИЕ ПЕЧАТНЫХ ПЛАТ

Удаление части поверхностного слоя металлического изделия с помощью химической реакции называют травлением. Эта технология известна человеку уже несколько тысячелетий, наряду с чеканкой и чернением ее применяли для отделки металлических деталей оружия и домашней утвари, украшений и ритуальных предметов. В наши дни травление металлов применяется в художественных промыслах, для нанесения гальванических покрытий, для создания изображений и надписей на металлических изделиях.

Перед проведением травления на те участки поверхности металла, которые не должны быть вытравлены, наносится защитное покрытие, устойчивое к травящему веществу (протраве).

Далее деталь подвергают воздействию кислой среды или погружают в емкость с электролитической жидкостью. Чем дольше деталь подвергается обработке, тем больший слой металла разъедается агрессивной средой. Травление металла может осуществляться в несколько приемов, это так называемое многослойное протравливание.

Травление изображений на металле проводят как в промышленных, так и в домашних условиях.

Исходя из применяемых для разъедания слоя металла материалов, различают такие способы травления металлов, как:

  • Химический (жидкий). Применяются кислые растворы. Не требует сложного оборудования и дорогостоящих материалов. В ходе работы образуются вредные для здоровья испарения.
  • Электрохимический. Применяется раствор электролита и пропускаемый через него электрический ток. Характеризуется большей скоростью процесса, более точным исполнением деталей рисунка, экономным расходованием рабочей жидкости. Не образует вредных испарений
  • Ионно-плазменный (сухой). Поверхностный слой испаряется пучком ионизированной плазмы. Применяется при производстве микроэлектронных компонентов.

Ионно-плазменный метод требует высокоточного и дорогостоящего оборудования и применяется только в условиях промышленного производства. Жидкий метод, электрохимическое травление металла и даже электрохимическая гравировка доступны и в домашних условиях.

С помощью гальванического травления можно самостоятельно сделать печатную плату, практически не уступающую промышленной.

Гальванический способ травления выгодно отличается от жидкого отсутствие необходимости использования кислот, дающих вредные испарения. В зависимости от материала заготовки используются разные электролитические растворы:

  • Сталь и железо — нашатырь и железный купорос
  • Медь и ее сплавы (бронза, латунь)- медный купорос
  • Цинк – цинковый купорос.

Для проведения процесса в домашних условиях потребуется:

  • Гальваническая ванна из непроводящего материала.
  • Блок питания на 5 вольт постоянного тока.
  • Металлический катод (из того же металла, что и заготовка.)
  • Проволочные подвесы для заготовки и катода. Заготовка не должна касаться стенок или дна ванны.
  • Две проводящие штанги, превосходящие по длине ванну.

Одну штангу присоединяют к отрицательному выводу блока питания и вешают на нее катод.

Другую штангу — к положительному выводу и подвешивают на нее изделие, которое будет служить анодом.

При подаче напряжения начинается процесс электролитического переноса металла с изделия на катод. Он будет происходить с участков поверхности, не покрытых защитным лаком.

Художественное травление металла проводят как гальваническим, так и жидким методом.

Мастера народных промыслов и просто домашние умельцы получают с его помощью высокохудожественные изображения на холодном и огнестрельном оружии, всевозможной кованой и литой утвари. Для мастеров, делающих авторские охотничьи и бытовые ножи, травление стало практически обязательным элементом отделки. Особенно популярны охотничьи сцены, арабские, рунические или абстрактно — геометрические орнаменты. Многие мастера комбинируют травление металла с его воронением, придавая рисунку синеваты, черный или желтоватый оттенок.

Для переноса изображений используют как способ покрытия детали лаком, так и глянцевую бумагу. Применяют также еще один способ – оклеивание детали скотчем. Горячей иглой процарапывают линии рисунка, после чего пинцетом аккуратно удаляют скотч с участков, подлежащих протравливанию. Остатки клеевой массы нужно смыть растворителем.

Перед травлением деталь следует тщательно обезжирить.

Перед началом травления поверхность следует подготовить. Это позволит обеспечить:

  • Высокую скорость процесса
  • удаление металла ровным слоем.

В ходе обработки поверхности с нее удаляются все механические и химические загрязнения. Для нее применяют теплый мыльный раствор, подойдет и любое моющее средство. После высыхания поверхности ее надо протереть ветошью, пропитанной растворителем или обезжиривателем. Это позволит удалить остатки жидкости и масляные пленки.

Химическую обработку хорошо сочетать с механической:

  • полировка до зеркального состояния
  • шлифовка наждачкой. Применяется при недоступности полировки. Следует проследить, чтобы шкурка все время двигалась в одном направлении и следы от нее были строго параллельны

Механическая обработка значительно улучшит внешний вид изделия после травления.

Для этой операции применяется несколько способов. Все их объединяет общий принцип: защита части поверхности от разъедающего действия протравы, а различает вещество, используемое для нанесения рисунка.

Лак для ногтей

Популярный и доступный способ. Обладает некоторыми недостатками:

  • Высокая вязкость лака не дает возможности для прорисовки мелких деталей и тонких линий.
  • Требуется твердая рука и навык рисования.
  • Весьма сложно исправить ошибочно нанесенные детали.

Грунтовка или битумный лак

Используется грунтовка ГФ 021, ХВ 062 или битумный лак. Сначала веществом покрывается все протравливаемое изделие. Далее тонкой ручкой или маркером переносят контуры рисунка. Из тонкой проволоки или прутка из мягких сплавов следует изготовить иглу, заострив конец проволоки.

Те участки изображения, которые должны быть вытравлены, процарапываются до металла. Следует следить за тем, чтобы грунтовка не скалывалась.

Глянцевая бумага

Кроме глянцевой бумаги (ее можно купить в магазинах товаров для творчества, а можно просто вырезать лист из журнала), потребуется лазерный принтер, приложение для работы с изображениями и утюг. Изображение рисунка следует сделать зеркальным и распечатать в натуральную величину. Изображение прикладывают к поверхности и проглаживают несколько раз. После остывания заготовки бумагу смывают теплой водой, а тонер остается на поверхности детали. Тыльную и боковые поверхности, не подлежащие протравке, нужно защитить лаком или пластилином.

Основное достоинство метода — можно точно переносить мельчайшие детали изображения.

Основной недостаток — работать таким образом можно только с плоскими или цилиндрическими заготовками. Способ весьма популярен при изготовлении печатных плат.

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная. Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность. Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Большой популярностью среди домашних мастеров — травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной. Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно.

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву — глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Для травления чугунов применяют растворы серной кислоты средних концентраций.

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла. При травлении меди в домашних условиях следует соблюдать осторожность.

Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода.

Титан стоит еще большим особняком — на первом этапе предварительного протравливания применяют щелочь, а на основном — уже кислоту. Для титана применяю самые сильные кислоты — плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Для протравливания таких металлов, как никель или вольфрам, используют водный раствор перекиси водорода и муравьиной кислоты.

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

  1. Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
  2. Азотной кислотой.
  3. Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
  4. Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40 о С, иначе протравливание растянется на многие часы.
  5. Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Процесс травления для других материалов

Кроме металлов, операции травления подвергают и другие материалы. Наиболее часто встречается протравливание стекла с декоративными целями. Травление осуществляют в парах плавиковой кислоты, единственной, способной растворить стекло. На этапах подготовки проводится предварительная кислотная полировка поверхности изделия, потом на нее переводится контур будущего изображения. Защитные покрытия для стекла делают из смеси воска, канифоли и парафинов. После нанесения защитного покрытия заготовку окунают в травильную емкость.

Применение плавиковой кислоты создает на поверхности красивую матовую структуру. Чтобы получить гладкую, прозрачную поверхность, в протравочную смесь добавляют концентрированную серную кислоту. Для получения рельефного, глубокого узора операцию повторяют.

В травлении металлов используются чрезвычайно активные в химическом отношении вещества-сильные кислоты, щелочи и их растворы. При неправильном обращении они могут причинить серьезный вред здоровью и нанести значительный материальный ущерб.

Поэтому при работе с ними нужно соблюдать особые меры предосторожности и строго выполнять правила техники безопасности при проведении работ:

  • Работы проводят только при наличии хорошей вентиляции, предпочтительно — вытяжного шкафа.
  • Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
  • Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
  • Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда — воду в кислоту.
  • При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью — слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
  • При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
  • Иметь под рукой исправный огнетушитель.

В случае попадания травильного раствора на кожу следует немедленно промыть пораженный участок соответствующим нейтрализующим раствором. Если брызги кислоты или щелочи попали на одежду — ее следует немедленно снять.

Если травильный раствор попал на слизистые оболочки — следует немедленно обратиться за медицинской помощью. Промедление в таких случаях может стоить здоровья или даже жизни.

На открытии Киевской книжной выставки-ярмарки ко Дню знаний вице-премьер Украины Вячеслав Кириленко заявил, что в сентябре Верховная рада рассмотрит законопроект о запрете российских книг, сообщает Regions.ru . Ограничения, по его мнению, должны коснуться тех книжных изданий, которые «не признают украинскую государственность».

Председатель Союза писателей России Валерий Ганичев заявил, что этот запрет «закроет всякую возможность к изучению истории и общей культуры». «Это означает объявить войну культуре, единению и литературе, объявить войну Пушкину. На мой взгляд, это абсолютное невежество, варварство и глупость», — сказал он. По его мнению, украинская и русская культура составляют великое единое целое.

Писатель, критик и публицист Платон Беседин сказал, что «с учётом излишней ретивости украинского правительства» под запрет вполне может попасть и классика вплоть до Достоевского. По его мнению, готовящийся запрет — планомерная и сознательная деятельность по вытравлению всего русского на территории Украины.

Еще недавно такие планы выглядели полной утопией: весь восток Украины был по языку и культуре русским. Но события последних лет показали, что значительную часть молодежи через систему образования удалось от этой общерусской общности оторвать и превратить в оголтелых украинских националистов.

«Насколько, на ваш взгляд, действенны подобные запреты в современных условиях — когда все запрещенное доступно через интернет? Какие последствия такой запрет будет иметь?» — с такими вопросами корреспондент Regions.Ru обратился к священнослужителям.

Протоиерей Симеон Антипов , благочинный Кувандыкского и Медногорского округов, настоятель храма Покрова Пресвятой Богородицы в Кувандыке, отметил, что не перестает «удивляться странным поступкам украинских руководителей — а вроде бы серьезные люди, государственные мужи».

«Не люблю навешивать ярлыки — в этой стране много умных людей, в том числе, государственных деятелей, — но это какая-то дурацкая идея — по-другому и не скажешь. Как запретить литературу, которая есть в интернете? Наверное, скоро украинские власти предложат запретить интернет на Украине. Конечно, это бессмыслица», — продолжил он.

«Ну куда Украина денется от России? Хорошо, давайте запретим российскую литературу. Но в каком источнике мировой культуре до 2000 годов вы найдете признание «украинской государственности?» Украинские власти не понимают, что рубят сук, на котором сидят. Но и там есть люди здравомыслящие, понимающие, к чему все идет. Украинские власти стремительно теряют авторитет. Их уже не одобряют даже те, кто раньше поддерживал. Зачем нужно вбивать между нами новый клин? По-моему, украинские власти просто отрабатывают Западу «тридцать сребренников». Русофобия — единственный товар, который они теперь могут предложить. Насолить России в очередной раз — вот все, на что они способны. Но украинский народ уже пресытился блюдом, которым его все время потчуют, и скоро погонит эту власть поганой метлой — вместе с «Правым сектором»», — заключил священник.

Протоиерей Александр Ильяшенко , настоятель храма Всемилостивого Спаса бывшего Скорбященского монастыря на Новослободской, отметил, что, «конечно, этот запрет приведет к тому, что жители Украины в значительно меньшем объеме будут знакомиться с российской культурой».

«Не у всех есть интернет, не все ищут там такую литературу. Разрушительные результаты этого запрета мы скоро увидим. Я думаю, такой шаг — свидетельство глупости, ограниченности и бессилия; не только антироссийской, но и антинародной сущности украинских политических деятелей. А если это признак слабости, будем надеяться: украинский народ найдет в себе силы поставить во главе страны людей по-настоящему умных и помышляющих не о сиюминутной конъюнктуре, а о реальной пользе для своего народа», — заключил он.

Священник Димитрий Лин , клирик Храма святителя Николая на Трех Горах, считает, что так украинские власти демонстрируют крайним националистам свою «патриотичность».

«Надеюсь, до реальных запретов российских книг не дойдет, и это просто «игра на публику». Возможно, какие-то ограничения введут на современную публицистику. Есть авторы, которые постоянно поднимают «украинский вопрос», и с учетом болезненного национального самосознания значительной части украинского общества подобные ограничения возможны. Что касается классики, другой литературы, думаю, до ее запрета дело не дойдет — помимо «горячих голов», на Украине есть и рассудительные люди», — продолжил он.

«Эта идея украинских властей, конечно, нелепа. Валерий Николаевич Ганичев правильно сказал: наша русская культура триедина, она состоит из культур великорусского, малорусского и белорусского народов. Нам тоже не нужно забывать, что малорусская литература — составляющая русской и даже российской культуры. Поэтому мы должны ценить Гоголя, который писал о Малороссии и вошел в великорусскую литературу, Тараса Шевченко и других замечательных украинских авторов. Их произведениям, быть может, присущ своеобразный национальный колорит, но они вместе делали великую российскую культуру. Уверен, пройдет немного времени, и к этим странным высказываниям будут относиться так же, как мы сейчас относимся к высказываниям некоторых деятелей советской эпохи», — заключил священник.

Печатная плата – это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой. Печатная плата предназначена для механического крепления и электрического соединения между собой методом пайки выводов, установленных на нее электронных и электротехнических изделий.

Операции по вырезанию заготовки из стеклотекстолита, сверлению отверстий и травление печатной платы для получения токоведущих дорожек в независимости от способа нанесения рисунка на печатную плату выполняются по одинаковой технологии.

Технология ручного способа нанесения


дорожек печатной платы

Подготовка шаблона

Бумага, на которой рисуется разводка печатной платы обычно тонкая и для более точного сверления отверстий, особенно в случае использования ручной самодельной дрели, чтобы сверло не вело в сторону, требуется сделать ее более плотной. Для этого нужно приклеить рисунок печатной платы на более плотную бумагу или тонкий плотный картон с помощью любого клея, например ПВА или Момент.

Вырезание заготовки

Подбирается заготовка фольгированного стеклотекстолита подходящего размера, шаблон печатной платы прикладывается к заготовке и обрисовывается по периметру маркером, мягким простым карандашом или нанесением риски острым предметом.

Далее стеклотекстолит режется по нанесенным линиям с помощью ножниц по металлу или выпиливается ножовкой по металлу. Ножницами отрезать быстрее, и нет пыли. Но надо учесть, что при резке ножницами стеклотекстолит сильно изгибается, что несколько ухудшает прочность приклейки медной фольги и если потребуется перепайка элементов, то дорожки могут отслоиться. Поэтому если плата большая и с очень тонкими дорожками, то лучше отрезать с помощью ножовки по металлу.

Приклеивается шаблон рисунка печатной платы на вырезанную заготовку с помощью клея Момент, четыре капли которого наносятся по углам заготовки.

Так как клей схватывается всего за несколько минут, то сразу можно приступать к сверлению отверстий под радиодетали.

Сверление отверстий

Сверлить отверстия лучше всего с помощью специального мини сверлильного станка твердосплавным сверлом диаметром 0,7-0,8 мм. Если мини сверлильного станка в наличии нет, то можно просверлить отверстия маломощной дрелью простым сверлом. Но при работе универсальной ручной дрелью количество переломанных сверл будет зависеть от твердости Вашей руки. Одним сверлом точно не обойдетесь.

Если сверло зажать не удается, то можно его хвостовик обернуть несколькими слоями бумаги или одним слоем наждачной шкурки. Можно на хвостовик намотать плотно виток к витку тонкой металлической проволочки.

После окончания сверления проверяется, все ли просверлены отверстия. Это хорошо видно, если посмотреть на печатную плату на просвет. Как видно, пропущенных отверстий нет.

Нанесение топографического рисунка

Для того, чтобы места фольги на стеклотекстолите, которые будут токопроводящими дорожками, защитить при травлении от разрушения, их необходимо покрыть маской, устойчивой к растворению в водном растворе. Для удобства рисования дорожек, их лучше предварительно наметить с помощью мягкого простого карандаша или маркера.

Перед нанесением разметки нужно обязательно удалить следы клея Момент, которым приклеивался шаблон печатной платы. Так как клей не сильно затвердел, то его легко можно удалить, скатав пальцем. Поверхность фольги также нужно обязательно обезжирить с помощью ветоши любым средством, например ацетоном или уайт-спиртом (так называется очищенный бензин), можно и любым моющим средством для мытья посуды, например Ферри.


После разметки дорожек печатной платы можно приступать к нанесению их рисунка. Для рисования дорожек хорошо подходит любая водостойкая эмаль, например алкидная эмаль серии ПФ, разведенная до подходящей консистенции растворителем уайт-спиртом. Рисовать дорожки можно разными инструментами – стеклянным или металлическим рейсфедером, медицинской иглой и даже зубочисткой. В этой статье я расскажу, как рисовать дорожки печатных плат с помощью чертежного рейсфедера и балеринки, которые предназначены для черчения на бумаге тушью.


Раньше компьютеров не было и все чертежи чертили простыми карандашами на ватмане и затем переводили тушью на кальку, с которой с помощью копировальных аппаратов делали копии.

Нанесение рисунка начинают с контактных площадок, которые рисуют балеринкой. Для этого нужно отрегулировать зазор раздвижных губок рейсфедера балеринки до требуемой ширины линии и для установки диаметра круга выполнить регулировку вторым винтом отодвинув рейсфедер от оси вращения.

Далее рейсфедер балеринки на длину 5-10 мм наполняется с помощью кисточки краской. Для нанесения защитного слоя на печатную плату лучше всего подходит краска марки ПФ или ГФ, так как она медленно высыхает и позволяет спокойно работать. Краску марки НЦ тоже можно применять, но работать с ней сложно, так как она быстро сохнет. Краска должна хорошо ложиться и не растекаться. Перед рисованием краску нужно развести до жидкой консистенции, добавляя в нее понемногу при интенсивном перемешивании подходящий растворитель и пробуя рисовать на обрезках стеклотекстолита. Для работы с краской удобнее всего ее налить во флакон от маникюрного лака, в закрутке которого установлена кисточка, устойчивая к растворителям.

После регулировки рейсфедера балеринки и получения требуемых параметров линий можно приступить к нанесению контактных площадок. Для этого острая часть оси вставляется в отверстие и основание балеринки проворачивается по кругу.


При правильной настройке рейсфедера и нужной консистенции краски вокруг отверстий на печатной плате получаются окружности идеально круглой формы. Когда балеринка начинает плохо рисовать, из зазора рейсфедера тканью удаляются остатки подсохшей краски и рейсфедер заполняется свежей. чтобы обрисовать все отверстия на этой печатной плате окружностями понадобилось всего две заправки рейсфедера и не более двух минут времени.

Когда круглые контактные площадки на плате нарисованы, можно приступать к рисованию токопроводящих дорожек с помощью ручного рейсфедера. Подготовка и регулировка ручного рейсфедера не отличается от подготовки балеринки.

Единственное, что дополнительно понадобится, так это плоская линейка, с приклеенными на одной из ее сторон по краям кусочками резины, толщиной 2,5-3 мм, чтобы линейка при работе не скользила и стеклотекстолит, не касаясь линейки, мог свободно проходить под ней. Лучше всего подходит в качестве линейки деревянный треугольник, он устойчив и одновременно может служить при рисовании печатной платы опорой для руки.

Чтобы печатная плата при рисовании дорожек не скользила, желательно ее разместить на лист наждачной бумаги, представляющий собой два склепных между собой бумажными сторонами наждачных листа.

Если при рисовании дорожек и окружностей они соприкоснулись, то не стоит принимать никаких мер. Нужно дать краске на печатной плате подсохнуть до состояния, когда она не будет пачкать при прикосновении и с помощью острия ножа удалить лишнюю часть рисунка. Чтобы краска быстрее высохла плату нужно расположить в теплом месте, например в зимнее время на батарею отопления. В летнее время года — под лучи солнца.

Когда рисунок на печатной плате полностью нанесен и исправлены все дефекты можно переходить к ее травлению.

Технология нанесения рисунка печатной платы


с помощью лазерного принтера

При печати на лазерном принтере происходит перенос за счет электростатики образованного тонером изображения с фото барабана, на котором лазерный луч нарисовал изображение, на бумажный носитель. Тонер удерживается на бумаге, сохраняя изображение, только за счет электростатики. Для закрепления тонера бумага прокатывается между валиками, один из которых является термопечкой, разогретой до температуры 180-220°C. Тонер расплавляется и проникает в текстуру бумаги. После остывания тонер отвердевает и прочно удерживается на бумаге. Если бумагу опять нагреть до 180-220°C, то тонер опять станет жидким. Это свойство тонера и используется для переноса изображения токоведущих дорожек на печатную плату в домашних условиях.

После того, как файл с рисунком печатной платы готов, необходимо его распечатать с помощью лазерного принтера на бумажный носитель. Обратите внимание, изображение рисунка печатной платы для данной технологии должно иметь вид со стороны установки деталей! Струйный принтер для этих целей не подходит, так как работает на другом принципе.

Подготовка бумажного шаблона для переноса рисунка на печатную плату

Если напечатать рисунок печатной платы на обыкновенной бумаге для офисной техники, то из-за пористой ее структуры, тонер глубоко проникнет в тело бумаги и при переносе тонера на печатную плату, большая часть его останется в бумаге. В дополнение будут сложности с удалением бумаги с печатной платы. Придется ее долго размачивать в воде. Поэтому для подготовки фотошаблона необходима бумага, не имеющая пористую структуру, например фотобумага, подложка от самоклеящихся пленок и этикеток, калька, страницы от глянцевых журналов.

В качестве бумаги для печати рисунка печатной платы я использую кальку из старых запасов. Калька очень тонкая и печатать шаблон непосредственно на ней невозможно, она в принтере заминается. Для решения этой проблемы, нужно перед печатью на кусок кальки требуемого размера по углам нанести по капельке любого клея и приклеить на лист офисной бумаги А4.

Такой прием позволяет распечатывать рисунок печатной платы даже на самой тонкой бумаге или пленке. Для того, чтобы толщина тонера рисунка была максимальной, перед печатью, нужно выполнить настройку «Свойств принтера», отключив режим экономной печати, а если такая функция не доступна, то выбрать самый грубый тип бумаги, например картон или что то подобное. Вполне возможно с первого раза хороший отпечаток не получится, и придется немного поэкспериментировать, подобрав наилучший режим печати лазерного принтера. В полученном отпечатке рисунка дорожки и контактные площадки печатной платы должны быть плотными без пропусков и смазывания, так как ретушь на данном технологическом этапе бесполезна.

Осталось обрезать кальку по контуру и шаблон для изготовления печатной платы будет готов и можно приступать к следующему шагу, переносу изображения на стеклотекстолит.

Перенос рисунка с бумаги на стеклотекстолит

Перенос рисунка печатной платы является самым ответственным этапом. Суть технологии проста, бумага, стороной напечатанного рисунка дорожек печатной платы прикладывается к медной фольге стеклотекстолита и с большим усилием прижимается. Далее этот бутерброд разогревается до температуры 180-220°C и затем охлаждается до комнатной. Бумага отдирается, а рисунок остается на печатной плате.

Некоторые умельцы предлагают переносить рисунок с бумаги на печатную плату, используя электроутюг. Я пробовал такой способ, но результат получался нестабильным. Сложно обеспечить одновременно нагрев тонера до нужной температуры и равномерный прижим бумаги ко всей поверхности печатной платы при затвердевании тонера. В результате рисунок переносится не полностью и остаются пробелы в рисунке дорожек печатной платы. Возможно, утюг недостаточно нагревался, хотя регулятор был выставлен на максимальный нагрев утюга. Вскрывать утюг и перенастраивать терморегулятор не хотелось. Поэтому я воспользовался другой технологией, менее трудоемкой и обеспечивающей стопроцентный результат.

На вырезанную в размер печатной платы и обезжиренную ацетоном заготовку фольгированного стеклотекстолита приклеил по углам кальку с напечатанным на ней рисунком. На кальку сверху положил, для более равномерного прижима, пяток листиков офисной бумаги. Полученный пакет положил на лист фанеры и сверху накрыл листом такого же размера. Весь этот бутерброд зажал с максимальной силой в струбцинах.


Осталось нагреть сделанный бутерброд до температуры 200°C и остудить. Для нагрева идеально подходит электродуховка с регулятором температуры. Достаточно поместить сотворенную конструкцию в шкаф, дождаться набора заданной температуры и через полчаса извлечь плату для остывания.


Если электродуховки в распоряжении нет, то можно воспользоваться и газовой духовкой, отрегулировав температуру ручкой подачи газа по встроенному термометру. Если термометра нет или он неисправен, то могут помочь женщины, подойдет положение ручки регулятора, при котором пекут пироги.


Так как концы фанеры покоробило, на всякий случай зажал их дополнительными струбцинами. чтобы избежать подобного явления, лучше печатную плату зажимать между металлическими листами толщиной 5-6 мм. Можно просверлить в их углах отверстия и зажимать печатные платы, стягивать пластины с помощью винтов с гайками. М10 будет достаточно.

Через полчаса конструкция остыла достаточно, чтобы тонер затвердел, плату можно извлекать. При первом же взгляде на извлеченную печатную плату становится понятно, что тонер перешел с кальки на плату отлично. Калька плотно и равномерно прилегала по линиям печатных дорожек, кольцам контактных площадок и буквам маркировки.

Калька легко оторвалась практически от всех дорожек печатной платы, остатки кальки были удалены с помощью влажной ткани. Но все, же не обошлось без пробелов в нескольких местах на печатных дорожках. Такое может случиться в результате неравномерности печати принтера или оставшейся грязи или коррозии на фольге стеклотекстолита. Пробелы можно закрасить любой водостойкой краской, маникюрным лаком или заретушировать маркером.

Для проверки пригодности маркера для ретуши печатной платы, нужно нарисовать ним на бумаге линии и бумагу смочить водой. Если линии не расплывутся, значит, маркер для ретуши подходит.


Травить печатную плату в домашних условиях лучше всего в растворе хлорного железа или перекиси водорода с лимонной кислотой. После травления тонер с печатных дорожек легко удаляется тампоном, смоченным в ацетоне.

Затем сверлятся отверстия, лудятся токопроводящие дорожки и контактные площадки, запаиваются радиоэлементы.


Такой вид приняла печатная плата с установленными на ней радиодеталями. Получился блок питания и коммутации для электронной системы, дополняющий обыкновенный унитаз функцией биде .

Травление печатной платы

Для удаления медной фольги с незащищенных участков фольгированного стеклотекстолита при изготовлении печатных плат в домашних условиях радиолюбители обычно используют химический способ. Печатная плата помещается в травильный раствор и за счет химической реакции медь, незащищенная маской, растворяется.

Рецепты травильных растворов

В зависимости от доступности компонентов радиолюбители применяют один из растворов, приведенных в таблице ниже. Травильные растворы расположены в порядке популярности их применения радиолюбителями в домашних условиях.

Наименование раствора Состав Количество Технология приготовления Достоинства Недостатки
Перекись водорода плюс лимонная кислота Перекись водорода (H 2 O 2) 100 мл В 3% растворе перекиси водорода растворить лимонную кислоту и поваренную соль Доступность компонентов, высокая скорость травления, безопасность Не хранится
Лимонная кислота (C 6 H 8 O 7) 30 г
Поваренная соль (NaCl) 5 г
Водный раствор хлорного железа Вода (H 2 O) 300 мл В теплой воде растворить хлорное железо Достаточная скорость травления, повторное использование Невысокая доступность хлорного железа
Хлорное железо (FeCl 3) 100 г
Перекись водорода плюс соляная кислота Перекись водорода (H 2 O 2) 200 мл В 3% раствор перекиси водорода влить 10% соляную кислоту Высокая скорость травления, повторное использование Требуется высокая аккуратность
Соляная кислота (HCl) 200 мл
Водный раствор медного купороса Вода (H 2 O) 500 мл В горячей воде (50-80°С) растворить поваренную соль, а затем медный купорос Доступность компонентов Ядовитость медного купороса и медленное травление, до 4 часов
Медный купорос (CuSO 4) 50 г
Поваренная соль (NaCl) 100 г

Травить печатные платы в металлической посуде не допускается . Для этого нужно использовать емкость из стекла, керамики или пластика. Утилизировать отработанный травильный раствор допускается в канализацию.

Травильный раствор из перекиси водорода и лимонной кислоты

Раствор на основе перекиси водорода с растворенной в ней лимонной кислотой является самым безопасным, доступным и быстро работающим. Из всех перечисленных растворов по всем критериям это лучший.


Перекись водорода можно приобрести в любой аптеке. Продается в виде жидкого 3% раствора или таблеток под названием гидроперит. Для получения жидкого 3% раствора перекиси водорода из гидроперита нужно в 100 мл воды растворить 6 таблеток весом 1,5 грамма.

Лимонная кислота в виде кристаллов продается в любом продуктовом магазине, расфасованная в пакетиках весом 30 или 50 грамм. Поваренная соль найдется в любом доме. 100 мл травильного раствора хватит на удаление медной фольги толщиной 35 мкм с печатной платы площадью 100 см 2 . Отработанный раствор не хранится и повторному использованию не подлежит. Кстати, лимонную кислоту можно заменить уксусной, но из-за ее едкого запаха травить печатную плату придется на открытом воздухе.

Травильный раствор на основе хлорного железа

Вторым по популярности травильным раствором является водный раствор хлорного железа. Ранее он был самым популярным, так как на любом промышленном предприятии хлорное железо было легко достать.

Травильный раствор не требователен к температуре, травит достаточно быстро, но скорость травления снижается по мере расходования хлорного железа в растворе.


Хлорное железо очень гигроскопично и поэтому из воздуха быстро впитывает воду. В результате на дне банки появляется желтая жидкость. Это не влияет на качество компонента и такое хлорное железо пригодно для приготовления травильного раствора.

Если использованный раствор хлорного железа хранить в герметичной таре, то его можно использовать многократно. Подлежит регенерации, достаточно в раствор насыпать железных гвоздей (они сразу покроются рыхлым слоем меди). При попадании на любые поверхности оставляет трудноудаляемые желтые пятна. В настоящее время раствор хлорного железа для изготовления печатных плат применяют реже в связи с его дороговизной.

Травильный раствор на основе перекиси водорода и соляной кислоты

Отличный травильный раствор, обеспечивает высокую скорость травления. Соляную кислоту при интенсивном помешивании вливают в 3% водный раствор перекиси водорода тоненькой струйкой. Вливать перекись водорода в кислоту недопустимо! Но из-за наличия в травильном растворе соляной кислоты при травлении платы нужно соблюдать большую осторожность, так как раствор разъедает кожу рук и портит все, на что попадает. По этой причине травильный раствор с соляной кислотой в домашних условиях использовать не рекомендуется.

Травильный раствор на основе медного купороса

Метод изготовления печатных плат с применение медного купороса обычно используют в случае невозможности изготовления травильного раствора на основе других компонентов из-за их недоступности. Медный купорос является ядохимикатом и широко применяется для борьбы с вредителями в сельском хозяйстве. В дополнение время травления печатной платы составляет до 4 часов, при этом необходимо поддерживать температуру раствора 50-80°С и обеспечить постоянную смену раствора у стравливаемой поверхности.

Технология травления печатных плат

Для травления платы в любом из вышеперечисленных травильных растворов подойдет стеклянная, керамическая или пластиковая посуда, например от молочных продуктов питания. Если под рукой подходящего размера емкости не оказалось, то можно взять любую коробку из плотной бумаги или картона подходящего размера и выстелить ее внутренность полиэтиленовой пленкой. В емкость наливается травильный раствор и на его поверхность аккуратно рисунком вниз кладется печатная плата. За счет сил поверхностного натяжения жидкости и небольшого веса плата будет плавать.

Для удобства к центру платы клеем момент можно приклеить пробку от пластиковой бутылки. Пробка одновременно будет служить ручкой и поплавком. Но тут есть опасность, что на плате образуются пузырьки воздуха и в этих местах медь не вытравится.


Чтобы обеспечить равномерное вытравливание меди можно положить печатную плату на дно емкости вверх рисунком и периодически покачивать ванночку рукой. Через некоторое время, в зависимости от травильного раствора, начнут появляться участки без меди, а затем медь растворится полностью на всей поверхности печатной платы.


После окончательного растворения меди в травильном растворе печатную плату извлекают из ванночки и тщательно промывают под струей проточной воды. Тонер удаляется с дорожек ветошью, смоченной в ацетоне, а краска хорошо удаляется ветошью, смоченной в растворителе, который добавлялся в краску для получения нужной ее консистенции.

Подготовка печатной платы к монтажу радиодеталей

Следующий шаг, это подготовка печатной платы к монтажу радиоэлементов. После снятия с платы краски, дорожки нужно обработать круговыми движениями мелкой наждачной бумагой. Увлекаться не нужно, потому что медные дорожки тонкие и можно легко их сточить. Достаточно всего нескольких проходов абразивом со слабым прижимом.


Далее токоведущие дорожки и контактные площадки печатной платы покрываются спирто-канифольным флюсом и лудятся мягким припоем эклектрическим паяльником. чтобы отверстия на печатной плате, не затягивались припоем, его на жало паяльника нужно брать немного.


После завершения изготовления печатной платы, останется только вставить в предназначенные позиции радиодетали и запаять их выводы к площадкам. Перед пайкой ножки деталей нужно обязательно смочить спирто-канифольным флюсом. Если ножки радиодеталей длинные, то их нужно перед пайкой обрезать бокорезами до длины выступания над поверхностью печатной платы 1-1,5 мм. После окончания монтажа деталей нужно удалить остатки канифоли с помощью любого растворителя — спирта, уайт-спирта или ацетона. Они все успешно растворяют канифоль.

На воплощение этой простой схемы емкостного реле от разводки дорожек для изготовления печатной платы до создания действующего образца ушло не более пяти часов, гораздо меньше, чем на верстку этой страницы.

Выберите изображение, которое вы хотите вытравить на стали. Вы можете нарисовать изображение от руки или же воспроизвести существующее изображение на поверхности стали. В зависимости от выбранного вами метода переноса изображения, у вас может получиться либо очень простой узор, либо довольно сложный.

  • Если вы планируете воспроизвести существующий узор, то выберите что-то с высоким контрастом черного и белого.
  • Если вы планируете делать и продавать отпечатки ваших вытравленных узоров, выберите изображение с публичным доступом или получите разрешение от владельца авторских прав, если они существуют.

Переведите ваш узор на поверхность стали. Вы можете перевести узор одним из перечисленных ниже способов. Однако имейте в виду, что независимо от способа переноса он получится обратным изображению, получаемому при вытравливании на стали. Если вы планируете использовать пластину с вытравленным узором исключительно как украшение, а не для печати с его помощью, то это не будет иметь для вас значения.

  • Старейший метод перевода изображений – это нанести на сталь покрытия из жидкого лака или воскоподобной субстанции (например, пчелиного воска), или даже эмалевой краски или лака для ногтей. Такое покрытие называется грунтом. Вы можете процарапать ваше изображение прямо на грунте с помощью иголок или режущих инструментов. (Данный процесс напоминает резьбу по дереву.) Грунт будет служить резистом, изолирующим от действия травильной кислоты те покрываемые им участки стали.
  • Другой метод – покрыть поверхность стали следами перманентных маркеров в тех местах, которые вы не хотите протравливать. Чтобы определить самый лучший резист, вам придется поэкспериментировать с несколькими перманентными маркерами различных брендов и цветов.
  • Третий метод заключается в создании трафарета, переносимого на сталь с помощью утюга, либо фотокопированием картинки на переводную бумагу, либо печатью его на глянцевой фотобумаге лазерным принтером. Положите бумагу на поверхность стали изображением вниз и выставленным на высокую температуру утюгом разглаживайте ее плавными круговыми движениями в течение 2–5 минут. (Если вы используете переводную бумагу, то давите на нее аккуратно, а если используете фотобумагу, то вдавливайте утюг с силой.) После этого вы можете снять бумагу. (Переводная бумага отслоится сама по себе, а для удаления фотобумаги требуется поместить ее в лоток с горячей водой для размягчения.) Переведенные чернила станут резистом для травильной кислоты.
  • Закройте края стального изделия. Вы можете наклеить на края стали клейкую ленту или закрасить их. Оба метода предотвращают травление кромок стального изделия

  • Выберите кислоту, которой вы будете травить сталь. Возможные альтернативы – соляная (хлороводородная) кислота (HCl), азотная кислота (HNO3), или серная кислота (h3SO4). В качестве травильных веществ можно использовать определенные вещества, не являющиеся кислотами, но дающие кислую среду в воде, например хлорид железа (III) (FeCl3) или сульфат меди (CuSO4). Сила кислоты определяет скорость протравливания стали. Вы можете приобрести травильные кислоты и соединения в магазинах химикатов или оборудования для электроники.

    • Чтобы получился раствор хлороводородной кислоты, хлорид железа (III) обычно смешивают с водой в равных количествах. Чаще всего он используется для травления меди, однако хорошо справляется со своей задачей и на нержавеющей стали. Его применяют в сочетании с более широким по сравнению с другими кислотами спектром материалов-резистов; однако без надлежащего внимания он может вызвать питтинговую коррозию поверхности.
    • Сульфат меди больше подходит для травления мягких и нержавеющих сталей. Лучше смешать его с хлоридом натрия (NaCl – обычная поваренная соль) в соотношении 1 к 1, чтобы предотвратить образование на поверхности стали осадка меди, которая остановит процесс травления. Синий раствор постепенно тускнеет по мере прохождения процесса травления и становится бесцветным по его окончании.
    • Азотная кислота, как правило, смешивается в соотношении 1 часть азотной кислоты с 3 частями воды. Ее также можно смешивать с уксусной кислотой (уксусом) в соотношении 1 к 1, или с соляной кислотой.
    • Использовать серную кислоту можно только с концентрацией от 10 до 25 процентов. Разбавленный раствор серной кислоты, как правило, более эффективен по сравнению с концентрированным. Однако кислоты травят сталь дольше, чем соединения, образующие с водой кислоты.
  • Погрузите стальное изделие в ванночку с травильной кислотой. Обычно следует класть стальную пластинку в раствор лицевой стороной вниз, чтобы металл, подверженный травлению, хлопьями падал с пластинки вниз. Это дает более четкие линии при травлении стали. Если же вы положили пластинку лицом вверх, то вы можете сметать хлопья легкой кисточкой или пером по мере их образования, при этом также будут удаляться образующиеся пузырьки. (Пузырьки тормозят процесс травления, но если их оставить, они могут образовать интересные узоры.) Оставьте стальную пластинку, пока линии не приобретут нужную вам глубину.

    • Независимо от того, положили ли вы стальную пластинку лицом вверх или же вниз, поднимите ее каким-либо образом над дном ванны. (Это особенно важно, когда пластина лежит лицевой стороной вниз.)
    • Периодически взбалтывайте травильную ванну, чтобы раствор был хорошо перемешан.
  • Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

    Андреев С.

    В домашних условиях можно изготавливать печатные платы. по качеству практически ничем не уступающие заводскому изготовлению. Соблюдая определённый порядок действий, Вы сами сможете повторить это для ваших самоделок.

    Сначала необходимо подготовить рисунок печатных дорожек. Как развести печатную плату здесь обсуждаться не будет, предположим что рисунок уже есть, взят из журнала, интернета, или нарисован вами лично или при помощи специальной программы. Подготовка рисунка зависит от того каким способом предполагается нанести рисунок печатных дорожек на заготовку. Сейчас наиболее популярны три способа, — ручное рисование с помощью несмываемого маркера, способ «лазерного утюга» и фотоэкспонирование на фоторезист.

    Первый способ

    Первый способ годится для несложных плат. Здесь конечным пунктом подготовки рисунка должно быть изображение на бумаге в масштабе 1:1, вид со стороны дорожек. Хорошо если уже есть бумажное изображение 1:1, например, в журнале «Радиоконструктор» в основном все платы 1:1. Но в других изданиях и особенно в интернете бывает не все так гладко.

    Если есть бумажное изображение в другом масштабе его нужно соответственно увеличить или уменьшить, например, с помощью копирования на ксероксе с масштабированием. Либо отсканировать в компьютер в графический файл и в каком-нибудь графическом редакторе (например, в Adobe Photoshop) привести размеры к 1:1 и распечатать на принтере. Это же касается и рисунков плат, полученных из интернета.

    Итак, бумажный рисунок 1:1 вид со стороны дорожек есть. Берем заготовку из фольгированного стеклотекстолита, немного зашкуриваем фольгу «нулевкой», накладываем на заготовку бумажный рисунок, прикрепляем его чтобы не двигался, например, скотч-лентой. И шилом или метчиком прокалываем бумагу в точках где должны быть отверстия, причем так чтобы остался отчетливо видный, но неглубокий след на фольге.

    Следующий этап, — снимаем бумагу с заготовки. В отмеченных местах сверлим отверстия необходимого диаметра. Затем, глядя на рисунок дорожек, рисуем несмываемым маркером печатные дорожки и монтажные площадки. Рисовать начинаем с монтажных площадок, а потом соединяем их линиями. Там где нужны толстые линии проводим маркером несколько раз. Или рисуем контур толстой линии, а потом плотно закрашиваем внутри. Травление рассмотрим позже.

    Второй способ

    Второй способ радиолюбители обозвали «лазерным утюгом». Способ популярный, но весьма капризный. Необходимые инструменты, — лазерный принтер со свежим картриджем (заправленный картридж, по моему опыту, вообще не годится для этого дела), утюг бытовой обычный, весьма хитрая бумага.

    Итак, подготовка рисунка. Рисунок должен быть черным (без полутонов, цвета), в масштабе 1:1, и более того, он должен быть в зеркальном изображении. Всего этого можно добиться обработкой рисунка на ПК в каком-нибудь графическом редакторе. Выше указанный Adobe Photoshop вполне сгодится, хотя даже простейшая программа Paint из стандартного набора Windows позволяет сделать зеркальное отображение.

    Результатом подготовки рисунка должен быть графический файл с изображением в масштабе 1:1, черно-белый, без полутонов и цвета, который можно распечатать на лазерном принтере.

    Другой вопрос, важный и тонкий, — о бумаге. Бумага должна быть плотная и в тоже время тонкая, так называемая, мелованная (обычная «для ксерокса» хороших результатов не дает). Где её взять? Вот это главный вопрос. В продаже она бывает только толстая — для фотографий. А нам нужна тонкая. Поищите в почтовом ящике! Очень многие рекламные буклеты сделаны именно на такой бумаге, — тонкая, гладкая, глянцевая. На наличие цветных картинок внимания не обращайте, — нам они никак не помешают. Впрочем, нет, если печать сделана некачественно, то есть, картинки пачкают пальцы, — такая рекламная продукция нам не подойдет.

    Дальше печатаем свой файл на этой бумаге и смотрим что получилось. Как я уже сказал выше, принтер должен быть со свежим картриджем (и барабаном, если барабан отдельно от картриджа). В установках притера нужно выбрать режим печати с наибольшей плотности отпечатка, в разных принтерах этот режим называется по разному, например, «Яркость», «Dark», «Контрастность». И никаких экономичных или черновых (в смысле, «черновик») режимов.

    Все это необходимо так как нужен плотный и равномерный рисунок, с дорожками изображенными достаточно толстым слоем тонера без прерываний, светлых полос, которые могут быть при работе изношенного барабана картриджа. В противном случае рисунок будет неравномерным по толщине тонера и это приведет к тому что на готовой плате в этих местах будут прерывания дорожек.

    Печатаем рисунок, вырезаем ножницами так чтобы было немного по краям лишнего, накладываем рисунок на заготовку тонером к фольге, а лишнее заворачиваем под плату так чтобы эти части были прижаты платой лежащей на столе и не давали рисунку перемещаться. Берем обычный утюг без отпаривания разогреваем его до максимальной температуры. Плавно приглаживаем, не допуская смещений рисунка.

    Не переусердствуйте, так как от излишнего давления тонер размажется и некоторые дорожки сольются. Плохо обработанные кромки заготовки также не дадут хорошо пригладить тонер к заготовке.

    В общем, суть процесса в том, что тонер лазерного принтера плавится и при расплавлении прилипает к фольге. Теперь ждем пока заготовка остывает. Как остынет кладем минут на 10-15 в посуду с теплой водой. Мелованная бумага размягчается и начинает отставать от платы. Если бумага не отстает, аккуратно пытаемся скатать бумагу пальцами рук под струей воды.

    На заготовке будет видна разводка покрытая тонким слоем лохматой бумаги. Сильно стараться скатать всю бумагу не нужно, так как можно таким усердием содрать и тюнер с фольги. Важно чтобы лохмотья бумаги не висели, а между дорожками бумаги не должно быть вообще.

    Третий способ

    Третий способ, — фотоэкспонирование на слой фоторезиста. Фоторезист продается в магазинах радиодеталей. Обычно прилагается инструкция. Следуя этой инструкции нужно нанести фоторезист на заготовку, и когда он будет готов проэкспонировать на него рисунок разводки платы. Затем обработать специальным раствором — проявителем. Освещенные участки смоются, а на неосвещенных останется пленка.

    Рисунок должен быть подготовлен так же как и для «лазерного утюга», но печатать нужно на прозрачной пленке для принтера. Эту пленку накладывают на обработанную фоторезистом заготовку (тонером к заготовке) и экспонируют согласно инструкции. Данный способ сложен, требует наличия фоторезиста, проявляющего раствора и строго соблюдения инструкции, но он позволяет получить разводку практически заводского качества.

    К тому же, принтер не обязательно должен быть лазерным, — подойдет и струйный, при условии что печатать будете на прозрачной пленке для струйных принтеров.Экспонируя пленку всегда нужно накладывать на заготовку стороной на которое тонер, прижимать стеклом для ровности прилегания. Если прилегание будет неплотным, или положите пленку другой стороной изображение получится некачественным так как дорожки расплывутся из-за нарушения фокуса.

    Травление печатной платы

    Теперь о травлении. Несмотря на множество альтернативных способов травления наиболее эффективно старое доброе «хлорное железо». Это раньше его было не достать, а сейчас продается в баночках практически в любом магазине радиодеталей.

    Нужно сделать раствор хлорного железа, на баночке обычно есть инструкция сколько содержимого баночки на сколько воды. Практически получается на стакан воды четыре чайные ложки с горкой порошка. Хорошенько перемешиваем. При этом может происходить сильное тепловыделение и даже вскипание на поверхности и произойти разбрызгиванием, так что действуйте осторожно.

    Травить удобнее всего в ванночке для фотопечати, но можно и в обычной керамической тарелке (в металлической миске нельзя ни в коем случае!). Плата должна быть расположена дорожками вниз и находиться в подвешенном состоянии. Я просто кладу в тарелку или ванночку четыре малениких специально подготовленных с помощью напильника осколочка обычного строительного кирпича, так чтобы плата лежала уголками на них.

    Теперь остается только налить раствор в эту емкость и аккуратно положить плату на эти подпорки. Некоторые предпочитают класть плату на поверхность раствора так чтобы её удерживало поверхностное натяжение воды, но мне такой способ не нравится потому что плата тяжелее воды и при любом даже незначительном сотрясении потонет.

    В зависимости от концентрации и температуры раствора стравливание занимает от 10 мин до 1 часа. Для ускорения процесса травления можно создать вибрацию, например, рядом на стол положить работающий электромоторчик. А подогревать раствор можно обычной лампой накаливания (поставив ванночку под настольную лампу).

    Необходимо отметить, что остатки мела (от мелованной бумаги) на тонере вступают в реакцию с раствором хлорного железа, образуются пузырьки, которые препятствуют травлению. В таком случае нужно периодически вынимать плату и промывать водой.

    Кроме наиболее удобного и эффективного по моему мнению способа травления в растворе хлорного железа существуют и другие варианты. Например, травление в азотной кислоте. Травление происходит очень быстро, и с выделением теплоты. Раствор азотной кислоты должен быть концентрацией не более 20%. После травления, чтобы нейтрализовать кислоту, необходимо промывать плату раствором питьевой соды.

    Способ дает быстрое травление, но имеет и много недостатков. Во-первых, если заготовку немного передержать могут быть сильные подтравы дорожек. А во-вторых, и это самое важное, способ очень опасный для здоровья. Кроме того что сама азотная кислота может вызвать химические ожоги при попадании на кожу, так еще и при травлении выделяет ядовитый газ — окись азота. Так что данный способ я очень не рекомендую.

    Еще один способ — травление в растворе смеси медного купороса и поваренной соли. Данный способ активно применялся в «до перестроечные времена», когда хлорное железо, как и многое другое, отсутствовало в свободной продаже, а вот удобрения для огорода были относительно доступны.

    Последовательность приготовления раствора такова, — сначала наливаете в ванночку из пластмассы или стекла, керамики воду. Затем насыпаете поваренную соль из расчета две столовые ложки на стакан воды. Размешиваете неметаллической палочкой до полного растворения соли, и добавляете медный купорос из расчета — одна столовая ложка на стакан воды. Снова размешиваете. Погружаете в раствор плату.

    Фактически травление происходит в поваренной соли, а медный купорос работает как катализатор. Главный недостаток такого способа, — очень длительное травление, которое может быть от нескольких часов и доходить до суток. Немного ускорить процесс можно подогревая раствор до 60-70°С. Часто оказывается что одной порции недостаточно на всю плату и раствор приходится выливать и приготовлять снова и снова. Этот способ по всем параметрам уступает травлению в хлорном железе, и его можно рекомендовать только если хлорное железо приобрести невозможно.

    Травление в электролите для автомобильных аккумуляторов. Электролит стандартной плотности нужно разбавить водой в полтора раза. Затем добавляют 5-6 таблеток перекиси водорода. Травление происходит по скорости примерно так же как в растворе хлорного железа, но присутствуют все те же минусы, что и при травлении в азотной кислоте, так как электролит представляет собой водный раствор серной кислоты. Попадание на кожу приводит к ожогам, в процессе травления выделяется ядовитый газ.

    После травления нужно удалить краску, фоторезист или тонер с поверхности печатных дорожек. Рисунок маркером легко удаляется практически любым растворителем для красок, или спиртом, бензином, одеколоном. Фоторезист можно удалить уайт-спиртом или ацетоном. А вот тонер самый стойкий к химии материал. Его только счищать механически. При этом нужно не повредить сами дорожки.

    Очищенную от краски (тонера, фоторезиста) заготовку нужно промыть водой, просушить и перейти к сверлению отверстий. Диаметр сверла зависит от диаметра нужного отверстия. Сверла — для металла.

    Сверить мне лично удобнее всего компактной аккумуляторной дрелью-шуруповертом. При этом плату я располагаю вертикально, привинтив её шурупами к деревянному бруску, закрепленному в тисках. Дрель перемещаю горизонтально опираясь рукой о стол. Но на маленьком сверлильном станке конечно будет лучше. Многие пользуются миниатюрными бурами для гравировки, но у меня такого оборудования нет.

    Кстати, питать дрель-шуруповерт можно и от лабораторного источника питания, предварительно сняв аккумулятор, подавая напряжение прямо на контакты («крокодилами»). Это удобно тем что без аккумулятора дрель значительно легче, ну, плюс аккумулятор не разряжается или можно пользоваться инструментом с неисправным аккумулятором.

    Ну вот плата и готова.

    Многие говорят, что сделать свою первую печатную плату очень сложно, но на самом деле это очень просто.

    Сейчас я расскажу парочку известных способов, как изготовить печатную плату в домашних условиях.

    Для начала коротенький план как изготавливается печатная плата:

    1.Подготовка к изготовлению
    2.Рисуются токопроводящие дорожки
    2.1Рисуем лаком
    2.2Рисуем маркером или нитрокраской
    2.3Лазерная утюжка
    2.4Печать с пленочным фоторезистом
    3.Травление платы
    3.1Травление хлорным железом
    3.2Травление медным купоросом с поваренной солью
    4.Лужение оловом
    5.Сверление

    1. Подготовка к изготовлению печатной платы

    Для начала нам понадобится лист фольгированного текстолита, ножницы по металлу или ножовка по металлу, обычная терка для карандашей и ацетон.

    Аккуратно вырезаем необходимый кусочек фольгированного текстолита. Затем необходимо зачистить аккуратно наш текстолит, с медной стороны, теркой для карандаша до блеска, потом протереть нашу заготовку ацетоном (это сделано для обезжиривания).


    Рис 1. Вот моя заготовка

    Все готово, теперь не прикасайтесь до блестящей стороны, а то опять придется обезжиривать.

    2. Рисуем токопроводящие дорожки

    Это дорожки, по которым будет проводится ток.

    2.1 Рисуем дорожки лаком.

    Этот способ самый давний и саамы простой. Нам понадобится самый простой лак для ногтей.

    Аккуратненько рисуем лаком для ногтей дорожки токопроводящие дорожки. Будьте внимательны, поскольку лак иногда расплывается и дорожки сливаются. Даем лаку высохнуть. Вот и все.


    Рис 2. Дорожки, рисованные лаком

    2.2 Рисуем дорожки нитрокраской или маркером

    Этот способ ничем не отличается от предыдущего, только рисуется все намного проще и быстрее


    Рис 3. Дорожки, рисованные нитрокраской

    2.3 Лазерная утюжка

    Лазерная утюжка один из самых распространенных способов изготавливать печатные платы. Способ не трудоемок и занимает мало времени. Я лично не пробовал этот способ, но многие знакомые используют его с огромным успехом

    Для начала нам необходимо распечатать на лазерном принтере чертеж нашей печатной платы. Если нет лазерного принтера, можно напечатать на струйном, а затем наделать копий на ксероксе Для составления чертежей я использую программу Sprint-Layout 4.0. Только при печати будьте внимательны с использованием зеркала, многие не раз убивали платы таким способом.

    Печатать мы будем на каком-нибудь старом ненужном журнале с глянцевой бумагой. Перед печатью, настройте ваш принтер на максимальный расход тонера, это избавит от многих проблем.


    Рис 4. Печать чертежа на глянцевой журнальной бумаге

    Теперь аккуратненько вырезаем наш чертеж в виде конверта.


    Рис 5. Конверт со схемой

    Теперь вкладываем нашу заготовку в конверт и аккуратно заклеиваем ее сзади скотчем. Заклеиваем так, что бы текстолит ни шевелился в конверте


    Рис 6. Готовый конверт

    Теперь утюжим конверт. Стараемся не пропустить ни одного миллиметра. От этого зависит качество платы


    Рис 7. Утюжка платы

    Когда утюжка будет закончена, аккуратно ложем конверт в посуду с теплой водой


    Рис 8. Размачиваем конверт

    Когда конверт размок, скатываем бумагу без резких движений, что бы ни повредить тонер дорожек. Если есть дефекты, возьмите маркер для дисков cd или dvd, и поправьте дорожки.


    Рис 9. Почти готовая плата

    2.4 Изготовление печатной платы с помощью пленочного фоторезиста

    Как и в предыдущем способе, изготавливаем чертеж с помощью программки Sprint-Layout 4.0 и нажимаем печать. Печатать мы будем на специальной пленке для печати на струйных принтерах. Поэтому настраиваем печать: Снимаем стороны ф1, м1, м2; В опциях ставим галочки Негатив и Рамка.


    Рис 10. Настройка печати

    Настраиваем принтер на черно белую печать и в настройке цветов выставляем максимальную интенсивность.


    Рис 11. Настройка принтера

    Печатаем на матовой стороне. Эта сторона рабочая, определить её можно по прилипанию её к пальцам.

    После печати, наш шаблон ложем сохнуть.


    Рис 12. Сушим наш шаблон

    Теперь отрезаем нужный нам кусочек пленки фоторезиста


    Рис 13. Пленка фоторезиста

    Аккуратно снимаем защитную пленку (она матовая), приклеиваем его к нашей заготовке текстолита


    Рис 14. Клеим к текстолиту фоторезист

    Клеить нужно аккуратно, и помните, чем лучше вы прижмете фоторезист, тем качественней будут дорожки на плате. Вот примерно, что должно получится.


    Рис 15. Фоторезист на текстолите

    Теперь с пленки, на которой мы печатали, вырезаем наш чертеж и прикладываем его на наш фоторезист с текстолитом. Не перепутайте стороны, а то получится зеркало. И накрываем стеклом


    Рис 16. Прикладываем пленку с чертежом и накрываем стеклом

    Теперь берем ультрафиолетовую лампу и засвечиваем наши дорожки. Для каждой лампы, свои параметры для проявления. Поэтому расстояние до платы и время свечения выбирайте сами


    Рис 17. Засвечиваем дорожки ультрафиолетовой лампой

    Когда засветились дорожки, берем небольшую пластмассовую посуду делаем раствор 250 грамм воды ложка соды и опускаем туда нашу плату уже без шаблона нашей платы и второй прозрачной пленки фоторезиста.


    Рис 18. Ложем плату в содовый раствор

    Секунд через 30, проявляется наша печать дорожек. Когда закончится растворение фоторезиста, получится наша плата, которую и хотели. Промываем тщательно под струей воды. Все готово


    Рис 19. Готовая плата

    3. Травление новой печатной платы. Травление – это способ убрать лишнюю медь с текстолита.

    Для травления используют специальные растворы, которые делаются в пластмассовой посуде.

    После изготовление раствора, туда опускается печатная плата и травится в течении определенного времени. Ускорить время травления можно, поддерживая температуру раствора в районе 50-60 градусов и постоянном перемешивании.

    Не забывайте использовать резиновые перчатки при работе, а затем хорошо мыть руки с мылом.

    После протравки платы, нужно хорошо промыть плату под водой и снять остатки лака (краски, фоторезиста) обычным ацетоном или жидкостью для снятия лака.

    Теперь немного о растворах

    3.1 Травление хлорным железом

    Один из самых известных способов травления. Для травления используется хлорное железо и вода с отношением 1:4. Где 1 это хлорное железо, 4 – вода.

    Готовится просто: в посуду насыпается нужное количество хлорированного железа и заливается теплой водой. Раствор должен получится зеленого цвета.

    Время травления платы размером 3х4 сантиметра, в районе 15 мин

    Достать можно хлорное железо на рынке или в магазинах радиоэлектроники.

    3.2 Травление медным купоросом

    Этот способ не так распространен, как предыдущий, но тоже встречается часто. Я лично пользуюсь этим способом. Этот способ намного дешевле предыдущего, да и достать компоненты проще.

    В посуду засыпаем 3 ложки столовой поваренной соли, 1 ложку медного купороса и заливаем водой 250 грамм температурой 70 градусов. Если все правильно, раствор должен стать бирюзовым, а чуть погодя зеленым. Для ускорения процесса надо перемешивать раствор.

    Время травления платы размером 3х4 сантиметра, в районе одного часа

    Достать медный купорос можно в магазинах сельхоз продукции. Медный купорос — это удобрение синего цвета. Имеет форму кристального порошка. Устройство защиты АКБ от полной разрядки

    Здравствуйте уважаемый посетитель. Я знаю зачем вы читаете эту статью. Да да знаю. Нет что вы? Я не телепат, просто я знаю почему вы попали именно на эту страничку. Наверняка…….

    И снова мой знакомый Вячеслав (SAXON_1996) Хочет поделится своей наработкой по колонкам. Слово Вячеславу Досталась как — то мне одна колонка 10МАС с фильтром и высокочастотным динамиком. Я долго не…….

    Радиолюбительская технология изготовления печатных плат в домашних условиях состоит из нескольких этапов.

      Нанесение рисунка.

      Раствор для травления.

      Травление.

    1. Нанесение рисунка при помощи лазерного принтера.

    Подготовка чертежей печатной платы.

    Вручную удобнее всего выполнять чертеж печатной платы в масштабе 1:1 на бумаге от самописцев (имеет клетку со стороной 2.5 мм, в «шаге» микросхем), если таковой нет, то можно «отксерить» школьную бумагу «в клеточку» с уменьшением в 2 раза, в самом крайнем случае можно использовать обычную миллиметровку. Дорожки со стороны пайки нужно рисовать сплошными линиями, а дорожки со стороны деталей (в случае двухстороннего монтажа) рисовать пунктирными линиями. Необходимо отметить, что располагаемые элементы должны быть в зеркальном отражении. Центры ножек элементов отмечаются точками, вокруг которых необходимо нарисовать паечную площадку. Для последующих действий, очень важно, какого размера Вы выбираете установочные площадки для элементов (обидно, когда при рисовании платы «в живую» или дорожка между площадками не проходит, или после пайки элементы выпадают вместе с площадками). Ширину дорожек следует выбирать исходя из того, чем вы будете рисовать плату, при использовании стеклянных рейсфедеров примерно 1.5 мм. После того как рисунок готов, нужно приложить чертеж к светящейся поверхости (например стекло окна) обратной стороной к себе и обвести пунктирные линии. Так Вы получите рисунок со стороны установки деталей. Далее необходимо вырезать чертеж листа бумаги, но с учетом «крылышек» для крепежа с каждой стороны (около 15 мм).

    Подготовка стеклотекстолита и сверление.

    Вырезать по размеру чертежа кусок стеклотекстолита. Снять заусеницы напильником. Наложите чертеж на плату, загните края бумаги и закрепите их на обратной стороне скотчем или (предпочтительнее) изоляционной лентой. Далее производится процесс сверления. Да-да, прямо по чертежу и без кернения. Важным условием того, чтобы сверло не повело, является его «свежесть». Впрочем чего ждать от конкретного сверла, можно понять, просверлив пробное отверстие на каком-нибудь обрезке стеклотекстолита. Лучшее решение этой проблемы — наличие соответствующего сверлильного станка, пусть даже и самодельного. Если применяется «моторчик со сверлом», как правило, лучше будущие отверстия «накернить». Все отверстия, включая и крепежные, сверлятся одним (наименьшим) диаметром. Далее необходимо проверить сверление на «просвет» так как обязательно найдутся непросверленные отверстия. Досверлить. После этого со стеклотекстолита очень аккуратно снимается чертеж платы (опасность представляют заусеницы от сверления). Далее производится рассверливание крепежных и остальных, больших по диаметру, отверстий.

    После произведенных операций, производится зачистка поверхности платы мелкой шкуркой. Этот процесс необходим для удаления заусениц от сверления и для лучшего сцепления краски рисунка с поверхностью. По возможности не касайтесь зачищенной поверхности пальцами, чтобы не оставались жировые отпечатки. После зачистки необходимо произвести обезжиривание платы при помощи спирта (в крайнем случае ацетоном, но следить за тем чтобы не оставались белые порошкообразные разводы). После этого касаться пальцами можно только торцевых поверхностей.

    Нанесение рисунка.

    По поводу применяемой краски и технологии нанесения дорожек в своих кругах мы, конечно, немало спорили, но остановился я на описанном ниже. Вычерчивание производится нитрокраской, с растворенным в ней порошком канифоли (обеспечавает на какое-то время после высыхания пластичность для корректировки и не дает краске «отстать» в случае травления горячими растворами). Рисование производится стеклянными рейсфедерами (которые в наше время найти весьма проблематично). Кроме того, возможно применение в качестве краски, асфальтобитумного лака, растворенного до нужной кондиции ксилолом. Бутылки хватит очень надолго. Возможно изготовление рейсфедеров самому, при соответствующей тренировке, конечно. Для этого можно взять тонкостенную стеклянную трубку и растянув на пламени (над газовой плитой) сломать её посередине. Затем обломанный кончик «довести» на мелкой шлифовальной шкурке. Далее, разогрев над тем же пламенем, согнуть кончик до нужного угла. Сложно!? На самом деле не более 5 минут. Так же можно использовать для рисования и одноразовые шприцы. Лак набирается в одноразовый шприц (1-2 мл) и ставится тонкая игла. Иглу перед установкой необходимо обработать надфилем, так, чтобы края были ровные (убрать острый конец). Со стороны поршня можно вставить еще одну иглу для прохода воздуха внутрь шприца.

    Перед тем как начать рисовать дорожки печатного монтажа, необходимо вычертить монтажные площадки для пайки элементов. Наносятся они при помощи стеклянного рейсфедера или остро заточенной спички вокруг каждого отверстия, диаметром примерно 3 мм. Далее необходимо дать им высохнуть. После этого нужно обрезать их при помощи циркуля до нужного диаметра (я применяю маленький циркуль-измеритель с резьбовым фиксатором расстояния (да простят мне это выражения чертежники-профессианалы, никогда не знал его настоящее название), одна из иголок которого обточена под плоский резец). Далее обрезанные излишки подчищаются шилом или скальпелем. На самом деле, я использую для этих процедур переработанную школьную готовальню. В результате получаются ровные круглые площадки одного диаметра, которые остается только соединить дорожками, согласно начерченному ранее чертежу печатной платы. Далее, после просушивания, рисуется вторая сторона. После чего производится корректировка дорожек и ошибок при помощи скальпеля. Причем следует отметить, чтобы выровнять край дорожки, нужно сначала обрезать кромку по линейке (лучше металлической), а затем удалить излишки выцарапыванием. Если подчищать дорожку сразу, то в зависимости от степени пересушенности краски, можно получить «сколы» еще хуже первоначальных. Проверьте соответствие рисунка на плате с рисунком на чертеже.

    Изготовление травящего вещества.

    Существуют различные составы для травления, фольгированного материала при изготовлении печатных плат.

    Рецепт №1.

    Для форсированного (в течение 4-6 мин) травления можно использовать следующий состав (в массовых частях): 38 %-ная соляная кислота плотностью 1,19 г/см 3 , 30 %-ный пероксид (перекись) водорода-пергидроль. Если перекись водорода будет иметь концентрацию 16-18%, то на 20 массовых частей кислоты берут 40 частей пер оксида и столько же воды. Сначала смешивают с водой перекись, а затем добавляют кислоту. Печатные проводники и контактные площадки следует защищать кислотостойкой краской, например нитроэмалью НЦ-11.

    Рецепт №2.

    В стакане холодной воды растворяют 4-6 таблеток перекиси водорода и осторожно добавляют 15-25 мл концентрированной серной кислоты. Для нанесения рисунка печатной платы на фольгированный материал можно пользоваться клеем БФ-2. Время травления в данном растворе приблизительно 1 ч.

    Рецепт №3.

    В 500 мл горячей (примерно 80 °С) воды растворяют четыре столовые ложки поваренной соли к две ложки растолченного в порошок медного купороса. Раствор приобретает темно-зеленую окраску. Готов к применению сразу после остывания (при термостойкой краске, см. выше, необязательно). Раствора хватает для снятия 200 см 3 фольги. Время травления около 8 ч. Если рисунок печатной платы выполнен достаточно теплостойкой краской или лаком, температуру раствора можно довести примерно до 50 °С, и тогда интенсивность травления увеличится.

    Рецепт №4.

    Растворяют 350 г хромового ангидрида в 1л горячей воды (60-70 °С), затем добавляют 50 г поваренной соли *. После того как раствор остынет, приступают к травлению. Время травления 20-60 мин. Если в раствор добавить 50 г концентрированной серной кислоты, то травление будет более интенсивным.

    Рецепт №5.

    В 200 мл теплой воды растворяют 150 г хлорного железа в порошке.

    Приготовление хлорного железа.

    Если нет хлорного железа в готовом виде (в порошке), то его можно приготовить самому. Для этого необходимо иметь 9%-ную соляную кислоту и мелкие железные опилки. На 25 объемных частей кислоты берут одну часть железных опилок. Опилки засыпают в открытый сосуд с кислотой и оставляют на несколько дней. По окончании реакции раствор становится светло-зеленого цвета, а через 5-6 дней Окраска меняется на желто-бурую-раствор хлорного железа готов к применению. Для приготовления хлорного железа можно использовать порошкообразный железный сурик. При этом на одну объемную часть концентрированной соляной кислоты требуется 1,5-2 части сурика. Компоненты смешивают в стеклянной посуде, добавляя сурик небольшими порциями. После прекращения химической реакции на дно выпадает осадок и раствор хлорного железа. Готов к применению

    Травление и обработка платы.

    Травление надо производить в пластмассовой (фото кювета) или фарфоровой (тарелка) посуде. Если плата небольших размеров, её удобно травить в тарелке. Глубокая тарелка выбирается так, чтобы плата не ложилась полностью на дно, а углами опиралась на стенки тарелки. Тогда между платой и дном будет пространство, заполненное раствором. Во время травления плату необходимо переворачивать и помешивать раствор. Если вам надо быстро протравить плату, подогрейте раствор до 50-70 градусов. Если плата больших размеров, то в крепёжные отверстия (по углам) вставьте спички так, чтобы они выступали на 5-10 мм с обеих сторон. Можно вставлять медную проволоку, но тогда будет большее насыщение раствора медью. Травите в фото кювете, помешивая и переворачивая плату. Работая с раствором хлорного железа необходимо соблюдать осторожность. Раствор практически невозможно смыть с одежды и предметов. При попадании на кожу, промойте содовым раствором. Фарфоровая тарелка легко отмывается от раствора и может применяться в дальнейшем по прямому назначению. По окончании травления слейте раствор в пластмассовую бутылку, он вам еще пригодится. Плату промойте в холодной проточной воде. Под тонкой струей воды снимите лак при помощи безопасного лезвия (счищать). Высушенную плату необходимо подчистить скальпелем от лишних соединений и расплывшегося лака. Если дорожки близко друг к другу, то можно расширить просвет скальпелем. После этого плата еще раз обрабатывается мелкой шкуркой.

    Лужение платы.

    О полезности данной процедуры можно и не писать. В противном случае можно остановиться и на предыдущей. Далее поверхности платы покрываются кисточкой жидким канифольным флюсом. Лужение производится очищенной от проводов луженой экранной оплеткой (белого цвета). Предварительно оплетка пропитывается канифолью и в небольшом количестве припоем (можно конечно и сплавом Розе, но это уже экзотика). Далее оплетка прижимается к поверхности дорожки паяльником и медленно равномерно (подбирается экспериментально) проводится по длине дорожки. Если все условия выполнены правильно, то в результате Вы получите ровную белую луженую дорожку. После того как все дорожки на всех сторонах обработаны, производится промывка платы спиртом. Промывка ацетоном нежелательна, так как припой с ацетоном дает со временем токопроводящее химическое соединение в виде белого налета по краям площадок и дорожек, а при достаточной плотности монтажа есть опасность ненужных гальванических связей. После промывки проводится сверление (очистка) отверстий для установки р/компонентов.

    Плата готова к монтажу.

    Печатные платы при помощи лазерного принтера.

    Всё большую популярность у радиолюбителей приобретает способ изготовления единичных печатных плат с переносом рисунка с распечатки на лазерном принтере. Печатать лучше всего на тонкую мелованную бумагу — в ней меньше ворс, хороший результат получается на листах журнала «Стерео&Video», а также подложках «самоклеек» и термобумаге для факсов (сторону подобрать экспериментально). В лазерных принтерах следует включить режим максимальной подачи тонера (отключить «экономичный» режим, если он был включен, контраст — на максимум и т.д.), а также использовать тракт с минимальным изгибом бумаги (такая опция есть в старых моделях HP LJ 2, LJ4 и др.). Рисунок платы должен быть «отзеркален», такая опция имеется в меню печати многих графических программ, например Corel Draw, Corel Photo Paint, а при печати из программ, не умеющих «зеркалить», необходимо применять вывод на Postscript принтеры, опция отзеркаливания у которых имеется в драйвере. Вместо вывода на лазерном принтере можно использовать ксерокопирование, но также в режиме с максимальной контрастностью и на термобумагу от факсов. При изготовлении двухслойных печатных плат для уменьшения термоусадки бумаги последнюю рекомендуется перед печатью изображения «прогнать» через принтер вхолостую (без печати рисунка). Кроме того, обе стороны должны быть на одном листе во избежание сильного рассогласования из-за разной термоусадки бумаги. Обезжиренная плата ложится медью вверх на ровную поверхность, сверху полученный отпечаток тонером вниз. Этот «бутерброд» со стороны бумаги прижимается утюгом (секунд на 20 — 30), разогретым до температуры глажения крепдешина (спросите у дам). Утюг должен расплавлять изображение, сделанное лазерным принтером, не сразу. То есть тонер при такой температуре должен стать из твердого вязким, но не жидким. Когда плата остынет, её нужно опустить в теплую воду, подержать там несколько минут. Как бумага раскиснет (будет видно), всё легко сдерется, остальное просто скатать пальцем. Вместо воды удалить бумагу можно серной кислотой. Если дорожки смазанные, вы неаккуратно снимали утюг или ставили холодный груз. Если дорожки где-то отсутствуют, утюг слишком холодный. Если дорожки стали широкими, утюг слишком горячий, или слишком долго грели плату. Если плата двухсторонняя, то сначала на просвет совмещаются бумажные распечатки обеих сторон, в любых свободных противоположных местах иголкой прокалываются два технологических отверстия, первая сторона платы «гладится» как обычно, потом сверлится по технологическим отверстиям тонким сверлом, а с другой стороны по ним же на просвет совмещается с бумажной распечаткой другой стороны. Травить можно и хлорным железом (для ускорения немного подогреть), и солянкой с гидропиритом. Всё это применялось даже на гетинаксе, никаких отслоений дорожек нет, нормально выполняются дорожки шириной до 0,8 мм, а при некотором опыте и до 0,5 мм. После травления тонер удаляется ацетоном, смывкой лака для ногтей или аэрозолем Flux Off. Сверлится, обрезается и так далее, как обычно…

    Еще один способ нанесения рисунка на п/п при помощи лазерного принтера.

    Изготовление п/п с помощью лазерного принтера и утюга процесс довольно утомительный, но даёт довольно хороший результат если немного потренироваться.

    1 . Аккуратно клеим лист факсовой бумаги (глянцевой стороной вверх) на лист обычной (для компенсации недостатка жесткости факсовки). Зачем? Необходимо предварительно прогнать бумагу ч/з печку принтера/лазера — для усадки. Для спокойного протаскивания ч/з тракт достаточно термобумагу просто прогладить утюгом с чувствительной стороны.
    2 . Бумага — взять основу от самоклейки, или термобумагу для факса однозначно термобумагу, причем подготовленную — сперва листы выгладить горячим утюгом до плоского состояния (при этом они станут тёмно-коричневым, затем синевато-серым), в таком виде сложить их для будущего употребления. перед выводом платы прогнать лист ч/з принтер — н-р, отпечатав пустую страницу. минимальный размер листа — ~6*12 см для HP 5/6L.
    3 . Печатать — на максимуме жирности, зеркально. печать и перевод на заготовку могут быть с разницей до недели, больше не пробовал (это для тех у кого дома лазера нет).
    4 . Заготовку взять с запасом по 3-5 мм с каждой стороны. фольгу — слегка зашкурить нулевкой и протереть. не должно быть всяких вредных налётов типа белого осадка от денатурата. Использую изопропиловый спирт или бензин «калоша» (aka «для зажигалок»).
    5 . Утюг — с нормальной, гладкой поверхностью. разогреть заранее. Температуру — для восковки надо тщательнее подбирать (у меня показометр на «иск.шелк»), иначе начнёт пропитка переноситься. для термобумаги — можно и выше.
    6 . Пыли и всякой мелочи — быть не должно, ни на фольге, ни на бумаге.
    7 . Сделать бутерброд — на ровную толстую фанеру (правда, у меня 3-х миллиметровка) положить кусок плотного картона, заготовку платы, сдуть пыль, рисунок, для термобумаги (она ж тонкая) — ещё и кусок в меру плотной бумаги, горячий утюг.
    8 . Начинаешь елозить утюгом, прижимая с силой ~5..10 кг/кв.дм. елозижь минуты две, чтобы прихватилось.
    9 . Очень слегка наклонив утюг, пару минут прикатываешь отдельные дорожки. Тут очень важно и не раздавить дорожки, и при том приварить их. Время от времени надо опускать утюг на всю плоскость, чтобы остальная часть не остывала. На термобумаге отчётливо видно разницу в приваренных и дефектных кусках.
    10 . Ну ещё минуту гладишь для очистки совести и убираешь утюг. Бутерброд остывает и вспучиваются участки бумаги между дорожками. Остывания не дожидаемся, плату сразу под струю крутого кипятка.
    11 . Теперь плату — под струю воды и кусочком мокрого поролона начинаешь стирать бумагу. Большими кусками или с сухой фольги сдирать её нельзя. С поролона надо почаще убирать комки бумаги. Берём бумагу за уголок и срываем. Уж затем пальцем / тряпкой / поролоном снимаем остатки.
    12 . Новым кусочком губки стираешь ворс (насколько получится), смотришь влажный рисунок под лупой. если дефектов много, или они расположены в неудобных местах — см п.1, с вариацией параметров.
    13 . Обратную сторону заклеить полосами широкого скотча, травим. Можно даже в кипящем FeCl3

    Способ нанесения рисунка на п/п с помощью лазерного принтера

    Я все делаю намного проще:
    Беру заготовку и простую советскую стерку. Стеркой тщательно протираю всю плату. Снимаются все окисления. Можно на всякий случай и бензином протереть (но я этого не делаю, стеркой вполне достаточно). Потом беру термобумагу от факса и глажу ее утюгом. Она становится серо-фиолетовой. Вставляю эту бумагу в принтер (у меня HP 6L и никаких бумажек для жесткости я не клею, еще не разу не зажевал) и зеркально печатаю рисунок платы. Накладываю бумагу на п/п и начинаю елозить утюгом. У меня мощность стоит на 3/4 от максимальной мощности. Глажу минуты 3-4. Потом кидаю заготовку в горячую-теплую воду и жду минут 5, чтобы раскисла бумага. Потом губкой или пальцами скатываю бумагу с платы. Не берите за край бумаги и не сдирайте ее, дорожки могут оторваться вместе с бумагой! Просто скатывайте ее с платы. Далее — керню, сверлю, обрезаю и травлю. И плата готова.

    Так как я учусь на инженера, я часто делаю дома проекты с достаточно простыми электронными схемами и для этого частенько делаю печатные платы сам.

    Что такое печатная плата?

    Печатная плата (ПП) служит для механического монтажа радиокомпонентов и электрического их соединения с помощью проводящего рисунка, контактных площадок и других компонентов, вытравленных на медном слое ламинированной пластины.
    На ПП находятся заранее спроектированные медные дорожки. Правильно проектирование соединений посредством этих дорожек сокращает количество использованных проводов, а значит, и количество повреждений, вызванных разрывами соединений. Компоненты монтируются на ПП пайкой.

    Способы создания

    Основных способов изготовления печатных плат своими руками три:

    1. ЛУТ технология изготовления печатных плат
    2. Нанесение дорожек вручную
    3. Травление на лазерном станке

    Метод лазерного травления является промышленным, поэтому я расскажу подробнее о первых двух методах изготовления.

    Шаг 1: Создаем разводку печатной платы

    Обычно разводку делают путем конвертирования принципиальной схемы с помощью специальных программ. Существует множество бесплатных программ в открытом доступе, например:

    Я создал разводку с помощью первой программы.

    Не забудьте в настройках изображения (Файл – Экспорт – Изображение) выбрать DPIG 1200 для лучшего качества изображения.

    Шаг 2: Материалы для платы

    (текст на фото):

    • Журналы или рекламные брошюры
    • Лазерный принтер
    • Обычный утюг
    • Ламинат с медным покрытием для ПП
    • Раствор для травления
    • Поролоновая губка
    • Растворитель (например, ацетон)
    • Провод в пластиковой изоляции

    Также вам понадобятся: перманентный маркер, острый нож, наждачная бумага, бумажные полотенца, вата, старая одежда.
    Объяснять технологию я буду на примере изготовления ПП сенсорного выключателя с IC555.

    Шаг 3: Распечатываем разводку

    Распечатайте разводку схемы на листе глянцевой или фото бумаги форматаА4 на лазерном принтере. Не забудьте:

    • Распечатывать нужно изображение в зеркальном отображении
    • Выберите «Печатать все черным» и в программе для дизайна печатных плат и в настройках лазерного принтера
    • Убедитесь, что изображение будет напечатано на глянцевой стороне листа.

    Шаг 4: Вырезаем плату из ламината


    Вырежьте из листа ламината кусок такого же размера, как и изображение разводки платы.

    Шаг 5: Шлифуем плату

    Обработайте фольгированную сторону металлической мочалкой или абразивной стороной губки для мытья посуды. Это нужно, чтобы снять оксидную пленку и фоточувствительный слой.
    На загрубленную поверхность изображение ложится лучше.

    Шаг 6: Варианты изготовления схемы




    Вариант 1:
    ЛУТ: перенос напечатанного на глянцевом слое бумаги изображения на фольгированный слой ламината. Положите напечатанное изображение на горизонтальную поверхность тонером вверх. Положите сверху плату медным слоем на изображение. Изображение должно располагаться ровно относительно краев. Скрепите ламинат и изображение с двух сторон скотчем, чтобы бумага не могла сместиться, липкий слой скотча не должен попасть на медное покрытие.

    Вариант 2:
    Нанесение дорожек перманентным маркером: взяв за образец распечатанную разводку, нанесите схему на медный слой куска ламината сначала простым карандашом, затем обведите перманентным черным маркером.

    Шаг 7: Проглаживаем изображение



    • распечатанное изображение нужно прогладить утюгом. Разогрейте утюг до максимальной температуры.
    • положите на ровную деревянную поверхность чистую ненужную ткань, на нее положите будущую плату медным слоем вверх с прижатым к нему изображением схемы.
    • с одной стороны прижмите плату рукой с полотенцем, с другой прижмите ее утюгом. Утюг держите в течение 10 секунд, затем начинайте проглаживать с бумагой немного надавливая, в течение 5-15 минут.
    • хорошо прогладьте края – с нажимом, медленно перемещая утюг.
    • длительное нажатие действует лучше, чем постоянно проглаживание.
    • тонер должен расплавиться и прилипнуть к медному слою.

    Шаг 8: Очистка платы



    После утюжки поместите ее в теплую воду примерно на 10 минут. Бумага намокнет и ее можно будет удалить. Удаляйте бумагу под малым углом и, желательно, без остатков.

    Иногда с бумагой снимаются частички дорожек.
    Белым прямоугольником на фотографиях выделено место, где дорожки плохо перенесены и затем восстановлены черным перманентным маркером.

    Шаг 9: Травление





    Во время травления нужно быть чрезвычайно осторожным.

    • сначала оденьте резиновые перчатки или перчатки с пластиковым покрытием
    • застелите пол газетами на всякий случай
    • наполните пластиковую коробку водой
    • добавьте в воду 2-3 чайных ложки порошка хлорида железа
    • опустите плату в раствор примерно на 30 минут
    • хлорид железа вступит в реакцию с медью и медь, не защищенная слоем тонера, уйдет в раствор
    • чтобы проверить, как идет травление внутренних частей платы, достаньте плату из раствора пассатижами, если внутренняя часть еще не очистилась от меди, оставьте ее в растворе еще на некоторое время.

    Слегка перемешивайте раствор, чтобы реакция шал активнее. В растворе образуется хлорид меди и хлорид железа.
    Каждые две-три минуты проверяйте, вся ли медь вытравлена с платы.

    Шаг 10: Техника безопасности





    Не прикасайтесь к раствору незащищенными руками, обязательно используйте перчатки.
    На фото видно, как проходит травление.

    Шаг 11: Утилизация раствора

    Раствор для травления токсичен для рыб и других водных организмов.
    Не выливайте отработанный раствор в раковину, это незаконно и может испортить трубы.
    Разбавьте раствор для снижения концентрации и только после этого слейте в общую канализацию.

    Шаг 12: Завершение процесса изготовления




    На фото показаны для сравнения две печатных платы, изготовленных с помощью ЛУТ и перманентного маркера.

    апните несколько капель растворителя (можно жидкость для снятия лака) на ватку и удалите остатки тонера с платы, у вас должны остаться только медные дорожки. Действуйте осторожно, затем просушите плату чистой тканью. Обрежьте плату до нужного размера и обработайте края наждачной бумагой.

    Просверлите монтажные отверстия и припаяйте все компоненты на плату.

    Шаг 13: Заключение

    1. Лазерно-утюжная технология — вполне эффективный способ изготовления печатных плат в домашних условиях. Если делать все аккуратно, каждая дорожка получится четкой.
    2. Выполнение разводки с помощью перманентного маркера ограниченно нашими художественными навыками. Этот способ подходит для простейших схем, для чего-то более сложного лучше изготавливать плату первым способом.

    Самодельная печатная плата

    Как изготовить печатную плату в домашних условиях с помощью лазерно-утюжнаой технологии. Имеется в виду термоперенос тонера с бумаги на поверхность металлизации будущей печатной платы.

    Много раз пытался изготовить печатную плату с использованием лазерно-утюжнаой технологии, но мне так ни разу не удалось получить надёжный легко повторяемый результат. Кроме того, при изготовлении платы мне необходимы протравленные отверстия в контактных площадках размером не более 0,5мм. Впоследствии, я их использую при сверлении, для того, чтобы отцентровать сверло диаметром 0,75мм.

    Брак проявляется в виде смещения или изменения ширины дорожек, а так же в неодинаковой толщине тонера оставшегося на медной фольге после удаления бумаги. Кроме того, при удалении бумаги перед травлением, проблематично очистить каждое отверстие в тонере от остатков целлюлозы. В результате, при травлении печатной платы появляются дополнительные трудности, которых удалось избежать, только сделав всё наоборот. http://oldoctober.com/ru/

    Предполагаю, что причина, вызывающая брак следующая.

    Бумага, нагреваясь до высокой температуры начинает коробиться. В то время как температура фольгированного стеклотекстолита всегда немного ниже. Тонер частично закрепляется на фольге, но остаётся расплавленным со стороны бумаги. При короблении, бумага сдвигается и изменяет первоначальную форму проводников.

    В самом начале хочу предупредить, что технология не лишена определённых недостатков.

    Первый, это отсутствие специальной бумаги для термопереноса, вместо которой я предлагаю подобрать подходящую бумагу для самоклеящихся этикеток. К сожалению, не всякая бумага годится. Нужно выбрать ту, у которой этикетки плотнее, а подложка имеет хорошую, ровную поверхность.

    Второй недостаток состоит в том, что размер печатной платы ограничен размерами подошвы утюга. Кроме того, не каждый утюг может достаточно равномерно разогреть фольгированный стеклотекстолит, поэтому лучше выбрать самый массивный.

    Однако, при всех этих недостатках, описываемая ниже технология позволила мне получить стабильный, легко повторяемый результат, при мелкосерийном производстве.

    Суть изменения традиционного процесса состоит в том, что предлагается нагревать не бумагу с тонером, а сам фольгированный стеклотекстолит.

    Основное преимущество состоит в том, что при этом способе легко контролировать температуру в зоне плавления тонера. Кроме того, резиновый валик позволяет равномерно распределить давление и предотвратить раздавливание тонера.(Я везде пишу именно про фольгированный стеклотекстолит, так как другие материалы не испытывал).

    Технология одинаково хорошо подходит для фольгированного стеклотекстолита разной толщины, но лучше использовать материал не толще одного миллиметра, так как его легко резать ножницами.

    Итак, берём кусок, самого что ни на есть, затрапезного фольгированного стеклотекстолита и обрабатываем его шкуркой. Очень крупную шкурку использовать не стоит, так как можно повредить будущие дорожки. Однако можно не шкурить, если вы располагаете куском нового стеклотекстолита. Поверхность меди требуется тщательно очистить и обезжирить в любом случае.

    Делаем трафарет для термопереноса. Для чего отрезаем необходимый кусок от листа бумаги для этикеток отделяем от подложки сами этикетки. В начале листа нужно оставить кусочек этикетки, чтобы предотвратить застревание подложки в механизме принтера.

    Не следует прикасаться руками тех мест на подложке, куда впоследствии будет нанесён тонер.

    Если толщина фольгированного стеклотекстолита один и менее миллиметра, то расстояние между краями отдельных плат можно выбрать 0,2мм, если больше и вы собираетесь разрезать заготовку ножовкой, то — 1,5-2,0мм в зависимости от толщины полотна и допуска на обработку.

    Слой тонера я использую тот, что заложен по-умолчанию в дрйвере принтера, а вот «B & W Halftones:» (Ч/Б Полутон) следует выбрать «Solid» (Сплошной). Иными словами, нужно предотвратить появление растра. Вы его можете не увидеть на трафарете, однако это может сказаться на толщине тонера.

    Закрепляем трафарет на отрезке фольгированного стеклотекстолита канцелярскими скрепками. Ещё одну скрепку цепляем на свободный край трафарета, чтобы он не соприкоснулся с утюгом.

    Температура плавления тонера разных марок составляет примерно 160-180С. Поэтому, температура утюга должна быть чуть выше на 10-20С. Если ваш утюг не нагревается до температуры 180С, то придётся его подрегулировать.

    Перед нагревом, подошву утюга следует тщательно очистить от жира и других загрязнений!

    Разогреваем утюг до температуры 180-190 градусов и плотно прижимаем к фольгированному стеклотекстолиту так, как показано на рисунке. Если расположить утюг иначе, плата может разогреться слишком неравномерно, так как обычно утюг разогревается на 20-30С сильнее в широкой части. Выдерживаем две минуты.

    После этого, снимаем утюг и одним движением, с усилием прикатываем трафарет к фольгированному стеклотекстолиту используя резиновый валик для накатки фотографий.

    Если во время прикатывания происходит раздавливание тонера, то есть, дорожки съёзжают в сторону или меняют свои очертания, то следует уменьшить количество тонера в драйвере принтера.

    Нужно, чтобы центр валика всегда двигался вдоль центра платы. Ручку валика нужно держать так, чтобы не допустить появления вектора силы направленного “вокруг” ручки.

    Ещё несколько раз сильно прикатываем трафарет и прижимаем полученный «бутерброд» чем-нибудь тяжёлым, предварительно проложив сложенную в несколько раз газету для того, чтобы равномерно распределить вес.

    Прикатывать трафарет следует всякий раз в одну и ту же сторону. Валик начинает движение от места крепления трафарета.

    Минут через десять можно снять пресс и удалить трафарет. Вот что получилось.

    Теперь нужно к обратной стороне платы приклеить любым способом что-то такое, за что впоследствии можно будет эту плату удерживать при травлении. (Я использую термоклей.)

    Травим плату в растворе хлорного железа.

    Как приготовить раствор?

    Если банка с хлорным железом разгерметизирована, то там, скорее всего, уже есть сверхконцентрированный раствор. Его можно слить в посуду для травления и добавить немного воды.

    Если хлорное железо ещё не покрылось водой, то это можно сделать самому. Наверное, можно достать и сами кристаллы из банки, но не используйте для этого фамильное серебро.

    Имейте в виду, в сверконцентрированном растворе процесс травления не пойдёт, поэтому, получив такой раствор, нужно добавить немного воды.

    В качестве посуды лучше всего использовать фото ванночку из винипласта, но можно и любую другую.

    На снимке видно, что плата плавает на поверхности раствора за счёт его поверхностного натяжения. Этот метод хорош тем, что продукты травления не задерживаются на поверхности платы, а сразу опускаются на дно ванночки.

    В самом начале травления нужно убедиться, что под платой не осталось воздушных пузырей. В процессе травления желательно проверять, чтобы травление протекало равномерно на всей поверхности платы.

    Если есть какая-то неоднородность, то нужно активировать процесс старой зубной щёткой или чем-то подобным. Но делать это нужно осторожно, чтобы не разрушить слой тонера.

    Особое внимание следует уделить отверстиям в контактных площадках. Места, на которых процесс травления не пошёл сразу — более светлые. В принципе, достаточно в самом начале процесса добиться потемнения всей поверхности и всех отверстий и тогда успех предрешён.

    Если основная часть платы вытравилась за 15 минут, то не стоит увеличивать общее время травления больше, чем в два раза, то есть более 30 минут. Дальнейшее травление не только уменьшит ширину проводников, но и может частично разрушить тонер.

    Обычно за удвоенное время вытравляются все отверстия 0,5мм в контактных площадках.

    Моторчик крутит небольшой эксцентрик, который создаёт вибрации в растворе (не обязательно, если периодически приподнимать и шевелить плату).

    Смываем тонер тампоном смоченным в ацетоне.

    Вот, что получилось. Слева плата ещё покрыта тонером. Ширина дорожек 0,4мм.

    Теперь можно удалить заусенцы, образовавшиеся на меди при сверлении. Для этого, сначала закатываем их при помощи шарикоподшипника закреплённого в какой-нибудь удобной оправке. При этом плату лучше разместить на твёрдой ровной поверхности. Затем, мелкой шкуркой удаляем окисел с поверхности меди, если он образовался.

    Лудим заготовку, для чего предварительно покрываем её слоем флюса.

    Сходил в магазин канцтоваров и сфотографировал упаковку с Самоклеящимися этикетками. Именно эта бумага плохо подходит для термопереноса. Хотя, если нет другой, то можно использовать и эту после некоторой доработки.

    Бумага, которая оказалась самой удобной для термопереноса, оказалась производства финской компании «Campas». А так как на мелкой упаковке нет никаких опознавательных знаков, то вряд ли удастся её идентифицировать без тестирования.

    Травление печатных плат

    Подробности
    Категория: Начинающим
    Опубликовано 08.10.2014 13:31
    Автор: Meniskol
    Просмотров: 9333

    Печатные платы можно не использовать в том случае, если радиоустройства имеют минимальное количество компонентов и радиодеталей. В другом случае без плат не обойтись.

    Сегодня печатных плат может быть огромное количество, которые отличаются друг от друга по сложности изготовления. Да и производятся они совершенно разными способами. Соорудить подобную деталь можно и в домашних условиях, используя подручные средства. Рассмотрим метод, который является приоритетным у большинства радиолюбителей.

    Макет для дорожек

    Макет это та же дорожка, только в зеркальном отражении. Существует множество способов изготавливать макеты для дорожек, для того чтобы потом производить травление печатных плат. Для ускорения процесса изготовления печатной платы, как правило макет не используют, а на подготовленную плату маркером рисуют дорожки, затем плату необходимо протравить. Однако сразу стоит отметить, что изготовить высококачественную печатную плату, таким образом, не получиться.

    Для того чтобы создать действительно качественный макет, необходимо предварительно его нарисовать. Для этого используются различные программы. Самой распространенной является layout. Это программа специализируется непосредственно на изготовлении макетов. Сложности в создании маркера в программе не возникнет. Дорожки прорисовываются в обычном для нас виде, а затем, когда выводиться изображение на печать, программа самостоятельно производит ее зеркальное отображение.

    Используя программу можно не только создать рисунок дорожке, но и с обратной стороны платы макет надписей деталей.

    Подготавливаем плату

    От того, насколько качественно будет произведена подготовка платы, полностью зависит и конечный результат всей работы. Можно и заранее вырезать необходимого размера плату. Для подготовки ее необходимо обезжирить, предварительно очистив от пыли и грязи. Для очистки платы необходимо использовать наждачную бумагу. Для этого подойдет №1500…2500. В качестве обезжиривателя стоит использовать спирт, ацетон или же другое средство. Но стоит помнить, что после очистки и обезжиривания руками трогать плату нельзя.

    Переносим изображение на плату

    Для того чтобы вывести изображение заранее нарисованное, необходимо использовать только высококачественные принтеры. В настройках обязательно уберите возможность экономии тонера, а также настроив печать на самое высокое качество. Бумага должна быть только глянцевая. Некоторые используют бумагу для печати фото. Если таковой нет, то можно использовать страницы из глянцевых журналов.

    Изображение с дорожками необходимо обрезать, при этом необходимо сделать запас в 10-15 мм исходя из размера платы. Картинку, которую мы распечатали и обрезали, прикладываем к плате и фиксируем изображение загнутыми краями, чтобы в дальнейшем провести травление печатных плат. Причем для лучшей фиксации необходимо использовать скотч.

    Далее берем самый обычный утюг. Идеально использовать старый, но рабочий вариант. Нагреваем технику на максимальной температуре и проглаживаем бумагу, которая располагается на плате. Проутюживать необходимо медленно, но тщательно обрабатывая края и сильно прижимая утюг к плате. На всю процедуру необходимо потратить не менее 3…5 минут.

    Далее оставляем плату остывать. Теперь необходимо удалить бумагу. Стоит сказать, что этот процесс никак нельзя выполнять путем сдирания бумажных остатков. Лучше опустить плату в воду и скатывать бумагу. В результате на поверхности должен остаться только тонер.

    Травление печатной платы

    Для того чтобы провести травление печатной платы, необходимо использовать химический состав. Он вступит при погружении в реакции с медью и разрушит текстолит платы. Тонер, который ранее мы перенесли на плату, защитит медь от воздействия химической среды.

    Что касается химического состава, то его можно купить практически в любом радиомагазине. Причем к нему прикладывается инструкция по применению. В том случае если магазина нет, то можно использовать средства, приобретенные в любом магазине бытовой химии.

    Использование для травли хлорное железо

    В домашних условиях для проведения травления печатных плат, используется в основном хлорное железо. Его можно купить практически в любом магазине, где предлагается бытовая химия. Для того чтобы приготовить состав, необходимо использовать одну часть хлорного железа и смешать ее с тремя частями воды. Причем очень важно, что хлорное железо отправляют в воду, никак не наоборот. Процесс травления составляет примерно 5-50 минут.

    Медный купорос для травления

    В домашних условиях травление печатных плат производиться и с помощью медного купороса. Для приготовления необходимо приготовить раствор. Для этого на 200 грамм воды теплой, добавляем одну столовую ложку медного купороса, а также две столовые ложки соли поваренной.

    Финальный этап

    После проведения травления необходимо печатную плату промыть проточной водой. Тонер стоит смыть с помощью специальных средств, это спирт, ацетон или бензин. Далее сверлятся отверстия и дорожки необходимо залудить с помощью паяльника. Печатная плата готова.

    Добавить комментарий

    Как приготовить печатную плату в домашних условиях. Как самостоятельно изготовить печатную плату в домашних условиях. Процесс изготовления печатных плат в домашних условиях

    В построении электронных схем можно пользоваться универсальной печатной платой с отверстиями без дорожек, но удобнее использовать печатную плату, изготовленную согласно этой схеме.

    Есть разные способы изготовления печатных плат, но в этой статье будет рассмотрен фоторезистивный метод.

    Этот метод, конечно дороже ЛУТ, но результат практически всегда идеальный, главное «руку набить». Да и в эстетическом плане у фоторезиста все преимущества.

    Фоторезистом — это чувствительное к свету вещество (в нашем случае это лак), которое под воздействием освещения изменяет свои свойства. Фоторезист накладывается фотошаблон и производится его засветка, после чего засвеченные (или незасвеченные) участки фоторезиста смываются специальным растворителем, в качестве которого обычно выступает едкий натр (NaOH).

    Все фоторезисты делятся на две категории: позитивные и негативные. Для позитивных фоторезистов дорожке на плате соответствует черный участок на фотошаблоне, а для негативных, соответственно, прозрачный. На многих предприятиях работают с негативными фоторезистами, но мы будем использовать позитивный, как получивший наибольшее распространение в свободной продаже. Остановимся более подробно на использовании позитивных фоторезистов в аэрозольной упаковке.

    При изготовлении печатных плат, особенно сложных, наиболее пригоден метод при использовании фоторезиста. Основным его преимуществом является
    высококонтрастный рисунок на текстолите с разрешением 0,1мм (0,1мм в идеале, а вот 0,25 мм прекрасно получается) при изготовлении в домашних условиях. К тому же иногда изготавливая печатную плату, немаловажное требование относится к эстетическому оформлению готового изделия, особенно если печатная плата находится в «открытом» положении или запакована в прозрачную термотрубку.

    Подробное описание изготовления печатной платы

    Подготовка текстолита

    Чтобы изготовить печатную плату с минимальными материальными затратами нужно тщательно подготовить текстолит перед нанесением лака.

    Подразумеваем, что текстолит выпилен в примерный размер будущей печатной платы с запасом по краям 5мм с каждой стороны. Обычно затирку меди начинают специальными абразивными пастами, но при отсутствии таковой сойдёт помесь геля для мытья посуды и моющего чистящего порошка. Затирку ведём металлической сеткой для мытья посуды, тем самым удалим окиси, грязь с поверхности текстолита, а сетка в свою очередь зацарапает фольгу, что повысит в дальнейшем адгезию лака (фоторезиста) с поверхностью.

    Затирку ведём в зависимости от степени загрязнения поверхности до тех пор, пока
    поверхность не будет иметь равномерный ровный оттенок, фактически золотой.

    Химические пятна на текстолите можно перед нанесением фоторезиста удалить опустив текстолит в раствор горячего хлорного железа, если фольга на текстолите стала равномерно красной, то в принципе будущее травление пройдёт без проблем, плату после такого метода следует тщательно промыть горячей водой и заново заполировать абразивом до золотого оттенка.

    Теперь промываем очищенный текстолит горячей водой и стараемся его
    поверхность руками не трогать…

    Теперь сушим при температуре 60-70°С с минуту, пока поверхность не примет лёгкий розоватый оттенок. Если при этом процессе на поверхности образовался иней, то его надо удалить салфеткой. Ворса на поверхности быть не должно!

    Для сушки годится обыкновенный фен для сушки волос…

    Подготовка фотшаблона

    Пока текстолит остывает готовим фотошаблон… В данном случае имеется несколько способов его изготовления, но я настоятельно рекомендую использовать струйный принтер с разрешением печати чёрного цвета не менее 1200 точек на дюйм. Печать будем производить на прозрачную плёнку (у струйных принтеров она с ворсом, у лазерных без ворса специальная термоплёнка).

    Обращаем внимание на типичную ошибку при первом самостоятельным
    изготовлением печатной платы – обычно забываем «зеркалить» лицевую сторону
    печатной платы.

    Внимание! Лицевая сторона печатной платы при печати должна быть зеркальной! Обратная не зеркальной!

    Таким образом, после печати рисунок на плёнке будет перевёрнут с рабочей стороны плёнки (у струйной – это ворсистая сторона). А когда будем проецировать картинку на текстолит — плёнка будет приложена уже рабочей стороной к нему и с проецированный рисунок будет правильный (уже не зеркальный). Чтобы не ошибиться при печати рекомендую на фотошаблон нанести, например буквы своих инициалов.

    Рекомендую сделать пару копий фотошаблонов для рационального использования
    плёнки и исключения ошибок при проявлении фоторезиста… Т.е. делайте не одну печатку, а например, две одновременно (если они не большие), потом выбирайте наиболее качественную и травите в хлорном железе.

    Напечатанный таким способом фотошаблон (позитив) проверяем на прозрачность, в идеале рабочий рисунок (печатные проводники) должен быть абсолютно чёрным!

    Отрезаем фотошаблон от плёнки и стараемся это сделать ровнее, оставшейся кусок плёнки можно будет использовать ещё (для печати другого проекта).

    На моём примере я разделил фотошаблон на два, и буду делать одновременно две
    платы…

    Нанесение фоторезиста

    Так как за это время он остыл, пора нанести на него светочувствительный лак. Делать это рекомендуется в тёмном помещении при слабом свете, чтобы видеть какой слой фоторезиста мы нанесли.

    Этот процесс один из наиболее важных, а именно – следует быстро нанести
    равномерный слой лака со слабо-фиолетовым оттенком без пузырьков и потёков!

    Рекомендуется конечно распылять фоторезист на центрифуге, но при отсутствии таковой можно «набив руку» делать это как на фото выше. Сразу оценив примерно оттенок на глаз, делаем следующий вывод – стоит ли переходить к следующей фазе операции или нет. Оттенок должен быть бледно-фиолетовый, прозрачный, т.е медь (царапины на ней от металлической сетки) должны просматриваться! Не пугайтесь что фоторезист имеет такой тонкий слой после нанесения – главное медь мы перед травлением изолировали.

    Обычно рекомендуют сушить фоторезист в течении часа, но я произвожу сушку при относительно высокой 60-70ºС в течении 3-5 минут. Потом оставляю текстолит охлаждаться пока полностью не остынет. При сушке плату не перегревать, может отслоиться лак, резко тоже не охлаждать! Лучше подождать лишних 5 минут, зато потом результат будет отличный… в этом деле главное не торопиться!

    Не забываем, конечно, что всю эту процедуру производим при слабом освещении
    (слабая энергосберегающая лампа или люминесцентная лампа где-нибудь позади нам особого вреда не принесут).

    После просушки фоторезиста следует внимательно осмотреть поверхность
    нанесённого нами лака, на краях платы не должно быть наплывов, лучше их просто аккуратно содрать, именно для этого текстолит и рекомендуется вырезать с запасом 5мм по краям. Обычно наплывы образуются на одном ребре, смотрите фото выше, плата перед нанесением лака специально наклонена, чтобы фоторезист, а точнее его излишки стекали на один из краёв платы. При напылении на центрифуге этот вариант практически исключён.

    Экспонирование

    Процесс этот не сложный и кратковременный, заключается в подготовке фотошаблона на поверхности фоторезиста и его последующей засветке ртутной лампой (ультрафиолетовый спектр).

    Я использую медицинские облучатели для дезинфекции помещений (УФО-1, УФО-2 и им подобные). УФО-1 содержит в себе 100 Вт ртутную кварцевую лампу в паре со спиралью накаливания в кварцевых трубках (выполняют роль резистора и являются как бы инфракрасными лампами с сильным выделением тепла). Со времён СССР у многих подобные излучатели в квартирах имеются… Нам же из этого излучателя надо только это:

    Если и этого нету, подойдёт 500 Вт прожектор для гаражей, стоянок и т.п., к примеру фирмы «Космос», раньше я им производил засветку, время засветки уже не помню, придётся опытным путем подбирать, а расстояние засветки не менее 30см (высокая температура прожектора повредит фоторезист, он склеится с шаблоном).

    Быстро на напылённый фоторезист укладывает рабочей стороной фотошаблон на
    плёнке и накрываем куском тонкого стекла (от фоторамки например). И засвечиваем фотошаблон с расстояния не менее 25 см, но не более 35 см при использовании УФО-1 ровно 2 минуты 15 секунд, если фоторезист имеет слабо-фиолетовый оттенок:

    После засветки плату убираем в тёмное место на время 5-8 минут, типа для
    закрепления фоторезиста…

    Подготовка раствора

    Пока у нас фоторезист закрепляется, готовим раствор для его травления. Рекомендуют, что Немецкие, что Бельгийские производители использовать для проявки каустическую соду, он же едкий натр, порошок крупнозернистый белого цвета, не прозрачный, и в прямом смысле слова – едкий. Т.е работать надо бы в резиновых перчатках.

    Мешаем 7 грамм этого вещества на один литр тёплой воды до тех пор, пока порошок полностью не растворится, можно осадок удалить. Если же перемешать в горячей воде, то осадок тоже растворится. Берём тару, к примеру, пластиковый контейнер. Опускаем нашу засвеченную плату в него. (Раствор не должен быть горячий, лучше просто тёплый!).

    Сразу после проявки тщательно промыть плату тёплой водой смыв остатки каустической соды. У меня на фото этот процесс занял менее минуты, так как раствор у меня не 7 грамм на литр воды, а несколько больше… Изначально раствор каустической соды в воде прозрачный, далее он поменяет оттенок – станет фиолетовым (видно на фото выше), т.е в нём растворён лак.

    Использовать раствор можно неоднократно, я бывало до пяти раз с недельным
    интервалом фоторезист проявлял, раствор при этом уже был тёмно-фиолетового цвета.

    Травление платы

    Ну и собственно теперь травим в растворе хлорного железа в воде в пропорции 1:3

    Как видно на фото лак у меня прозрачен, медь отлично видна… После протравки

    хлорным железом лак смыть ацетоном, или другим растворителем (646, 647, 650).

    Можно протравить и другими растворами, например медным купоросом с солью или лимонной кислотой.

    Плату обрезать по размеру и обработать по контуру.

    Всё! Плата готова!

    Радиолюбительская технология изготовления печатных плат в домашних условиях состоит из нескольких этапов.

      Нанесение рисунка.

      Раствор для травления.

      Травление.

    1. Нанесение рисунка при помощи лазерного принтера.

    Подготовка чертежей печатной платы.

    Вручную удобнее всего выполнять чертеж печатной платы в масштабе 1:1 на бумаге от самописцев (имеет клетку со стороной 2.5 мм, в «шаге» микросхем), если таковой нет, то можно «отксерить» школьную бумагу «в клеточку» с уменьшением в 2 раза, в самом крайнем случае можно использовать обычную миллиметровку. Дорожки со стороны пайки нужно рисовать сплошными линиями, а дорожки со стороны деталей (в случае двухстороннего монтажа) рисовать пунктирными линиями. Необходимо отметить, что располагаемые элементы должны быть в зеркальном отражении. Центры ножек элементов отмечаются точками, вокруг которых необходимо нарисовать паечную площадку. Для последующих действий, очень важно, какого размера Вы выбираете установочные площадки для элементов (обидно, когда при рисовании платы «в живую» или дорожка между площадками не проходит, или после пайки элементы выпадают вместе с площадками). Ширину дорожек следует выбирать исходя из того, чем вы будете рисовать плату, при использовании стеклянных рейсфедеров примерно 1.5 мм. После того как рисунок готов, нужно приложить чертеж к светящейся поверхости (например стекло окна) обратной стороной к себе и обвести пунктирные линии. Так Вы получите рисунок со стороны установки деталей. Далее необходимо вырезать чертеж листа бумаги, но с учетом «крылышек» для крепежа с каждой стороны (около 15 мм).

    Подготовка стеклотекстолита и сверление.

    Вырезать по размеру чертежа кусок стеклотекстолита. Снять заусеницы напильником. Наложите чертеж на плату, загните края бумаги и закрепите их на обратной стороне скотчем или (предпочтительнее) изоляционной лентой. Далее производится процесс сверления. Да-да, прямо по чертежу и без кернения. Важным условием того, чтобы сверло не повело, является его «свежесть». Впрочем чего ждать от конкретного сверла, можно понять, просверлив пробное отверстие на каком-нибудь обрезке стеклотекстолита. Лучшее решение этой проблемы — наличие соответствующего сверлильного станка, пусть даже и самодельного. Если применяется «моторчик со сверлом», как правило, лучше будущие отверстия «накернить». Все отверстия, включая и крепежные, сверлятся одним (наименьшим) диаметром. Далее необходимо проверить сверление на «просвет» так как обязательно найдутся непросверленные отверстия. Досверлить. После этого со стеклотекстолита очень аккуратно снимается чертеж платы (опасность представляют заусеницы от сверления). Далее производится рассверливание крепежных и остальных, больших по диаметру, отверстий.

    После произведенных операций, производится зачистка поверхности платы мелкой шкуркой. Этот процесс необходим для удаления заусениц от сверления и для лучшего сцепления краски рисунка с поверхностью. По возможности не касайтесь зачищенной поверхности пальцами, чтобы не оставались жировые отпечатки. После зачистки необходимо произвести обезжиривание платы при помощи спирта (в крайнем случае ацетоном, но следить за тем чтобы не оставались белые порошкообразные разводы). После этого касаться пальцами можно только торцевых поверхностей.

    Нанесение рисунка.

    По поводу применяемой краски и технологии нанесения дорожек в своих кругах мы, конечно, немало спорили, но остановился я на описанном ниже. Вычерчивание производится нитрокраской, с растворенным в ней порошком канифоли (обеспечавает на какое-то время после высыхания пластичность для корректировки и не дает краске «отстать» в случае травления горячими растворами). Рисование производится стеклянными рейсфедерами (которые в наше время найти весьма проблематично). Кроме того, возможно применение в качестве краски, асфальтобитумного лака, растворенного до нужной кондиции ксилолом. Бутылки хватит очень надолго. Возможно изготовление рейсфедеров самому, при соответствующей тренировке, конечно. Для этого можно взять тонкостенную стеклянную трубку и растянув на пламени (над газовой плитой) сломать её посередине. Затем обломанный кончик «довести» на мелкой шлифовальной шкурке. Далее, разогрев над тем же пламенем, согнуть кончик до нужного угла. Сложно!? На самом деле не более 5 минут. Так же можно использовать для рисования и одноразовые шприцы. Лак набирается в одноразовый шприц (1-2 мл) и ставится тонкая игла. Иглу перед установкой необходимо обработать надфилем, так, чтобы края были ровные (убрать острый конец). Со стороны поршня можно вставить еще одну иглу для прохода воздуха внутрь шприца.

    Перед тем как начать рисовать дорожки печатного монтажа, необходимо вычертить монтажные площадки для пайки элементов. Наносятся они при помощи стеклянного рейсфедера или остро заточенной спички вокруг каждого отверстия, диаметром примерно 3 мм. Далее необходимо дать им высохнуть. После этого нужно обрезать их при помощи циркуля до нужного диаметра (я применяю маленький циркуль-измеритель с резьбовым фиксатором расстояния (да простят мне это выражения чертежники-профессианалы, никогда не знал его настоящее название), одна из иголок которого обточена под плоский резец). Далее обрезанные излишки подчищаются шилом или скальпелем. На самом деле, я использую для этих процедур переработанную школьную готовальню. В результате получаются ровные круглые площадки одного диаметра, которые остается только соединить дорожками, согласно начерченному ранее чертежу печатной платы. Далее, после просушивания, рисуется вторая сторона. После чего производится корректировка дорожек и ошибок при помощи скальпеля. Причем следует отметить, чтобы выровнять край дорожки, нужно сначала обрезать кромку по линейке (лучше металлической), а затем удалить излишки выцарапыванием. Если подчищать дорожку сразу, то в зависимости от степени пересушенности краски, можно получить «сколы» еще хуже первоначальных. Проверьте соответствие рисунка на плате с рисунком на чертеже.

    Изготовление травящего вещества.

    Существуют различные составы для травления, фольгированного материала при изготовлении печатных плат.

    Рецепт №1.

    Для форсированного (в течение 4-6 мин) травления можно использовать следующий состав (в массовых частях): 38 %-ная соляная кислота плотностью 1,19 г/см 3 , 30 %-ный пероксид (перекись) водорода-пергидроль. Если перекись водорода будет иметь концентрацию 16-18%, то на 20 массовых частей кислоты берут 40 частей пер оксида и столько же воды. Сначала смешивают с водой перекись, а затем добавляют кислоту. Печатные проводники и контактные площадки следует защищать кислотостойкой краской, например нитроэмалью НЦ-11.

    Рецепт №2.

    В стакане холодной воды растворяют 4-6 таблеток перекиси водорода и осторожно добавляют 15-25 мл концентрированной серной кислоты. Для нанесения рисунка печатной платы на фольгированный материал можно пользоваться клеем БФ-2. Время травления в данном растворе приблизительно 1 ч.

    Рецепт №3.

    В 500 мл горячей (примерно 80 °С) воды растворяют четыре столовые ложки поваренной соли к две ложки растолченного в порошок медного купороса. Раствор приобретает темно-зеленую окраску. Готов к применению сразу после остывания (при термостойкой краске, см. выше, необязательно). Раствора хватает для снятия 200 см 3 фольги. Время травления около 8 ч. Если рисунок печатной платы выполнен достаточно теплостойкой краской или лаком, температуру раствора можно довести примерно до 50 °С, и тогда интенсивность травления увеличится.

    Рецепт №4.

    Растворяют 350 г хромового ангидрида в 1л горячей воды (60-70 °С), затем добавляют 50 г поваренной соли *. После того как раствор остынет, приступают к травлению. Время травления 20-60 мин. Если в раствор добавить 50 г концентрированной серной кислоты, то травление будет более интенсивным.

    Рецепт №5.

    В 200 мл теплой воды растворяют 150 г хлорного железа в порошке.

    Приготовление хлорного железа.

    Если нет хлорного железа в готовом виде (в порошке), то его можно приготовить самому. Для этого необходимо иметь 9%-ную соляную кислоту и мелкие железные опилки. На 25 объемных частей кислоты берут одну часть железных опилок. Опилки засыпают в открытый сосуд с кислотой и оставляют на несколько дней. По окончании реакции раствор становится светло-зеленого цвета, а через 5-6 дней Окраска меняется на желто-бурую-раствор хлорного железа готов к применению. Для приготовления хлорного железа можно использовать порошкообразный железный сурик. При этом на одну объемную часть концентрированной соляной кислоты требуется 1,5-2 части сурика. Компоненты смешивают в стеклянной посуде, добавляя сурик небольшими порциями. После прекращения химической реакции на дно выпадает осадок и раствор хлорного железа. Готов к применению

    Травление и обработка платы.

    Травление надо производить в пластмассовой (фото кювета) или фарфоровой (тарелка) посуде. Если плата небольших размеров, её удобно травить в тарелке. Глубокая тарелка выбирается так, чтобы плата не ложилась полностью на дно, а углами опиралась на стенки тарелки. Тогда между платой и дном будет пространство, заполненное раствором. Во время травления плату необходимо переворачивать и помешивать раствор. Если вам надо быстро протравить плату, подогрейте раствор до 50-70 градусов. Если плата больших размеров, то в крепёжные отверстия (по углам) вставьте спички так, чтобы они выступали на 5-10 мм с обеих сторон. Можно вставлять медную проволоку, но тогда будет большее насыщение раствора медью. Травите в фото кювете, помешивая и переворачивая плату. Работая с раствором хлорного железа необходимо соблюдать осторожность. Раствор практически невозможно смыть с одежды и предметов. При попадании на кожу, промойте содовым раствором. Фарфоровая тарелка легко отмывается от раствора и может применяться в дальнейшем по прямому назначению. По окончании травления слейте раствор в пластмассовую бутылку, он вам еще пригодится. Плату промойте в холодной проточной воде. Под тонкой струей воды снимите лак при помощи безопасного лезвия (счищать). Высушенную плату необходимо подчистить скальпелем от лишних соединений и расплывшегося лака. Если дорожки близко друг к другу, то можно расширить просвет скальпелем. После этого плата еще раз обрабатывается мелкой шкуркой.

    Лужение платы.

    О полезности данной процедуры можно и не писать. В противном случае можно остановиться и на предыдущей. Далее поверхности платы покрываются кисточкой жидким канифольным флюсом. Лужение производится очищенной от проводов луженой экранной оплеткой (белого цвета). Предварительно оплетка пропитывается канифолью и в небольшом количестве припоем (можно конечно и сплавом Розе, но это уже экзотика). Далее оплетка прижимается к поверхности дорожки паяльником и медленно равномерно (подбирается экспериментально) проводится по длине дорожки. Если все условия выполнены правильно, то в результате Вы получите ровную белую луженую дорожку. После того как все дорожки на всех сторонах обработаны, производится промывка платы спиртом. Промывка ацетоном нежелательна, так как припой с ацетоном дает со временем токопроводящее химическое соединение в виде белого налета по краям площадок и дорожек, а при достаточной плотности монтажа есть опасность ненужных гальванических связей. После промывки проводится сверление (очистка) отверстий для установки р/компонентов.

    Плата готова к монтажу.

    Печатные платы при помощи лазерного принтера.

    Всё большую популярность у радиолюбителей приобретает способ изготовления единичных печатных плат с переносом рисунка с распечатки на лазерном принтере. Печатать лучше всего на тонкую мелованную бумагу — в ней меньше ворс, хороший результат получается на листах журнала «Стерео&Video», а также подложках «самоклеек» и термобумаге для факсов (сторону подобрать экспериментально). В лазерных принтерах следует включить режим максимальной подачи тонера (отключить «экономичный» режим, если он был включен, контраст — на максимум и т.д.), а также использовать тракт с минимальным изгибом бумаги (такая опция есть в старых моделях HP LJ 2, LJ4 и др.). Рисунок платы должен быть «отзеркален», такая опция имеется в меню печати многих графических программ, например Corel Draw, Corel Photo Paint, а при печати из программ, не умеющих «зеркалить», необходимо применять вывод на Postscript принтеры, опция отзеркаливания у которых имеется в драйвере. Вместо вывода на лазерном принтере можно использовать ксерокопирование, но также в режиме с максимальной контрастностью и на термобумагу от факсов. При изготовлении двухслойных печатных плат для уменьшения термоусадки бумаги последнюю рекомендуется перед печатью изображения «прогнать» через принтер вхолостую (без печати рисунка). Кроме того, обе стороны должны быть на одном листе во избежание сильного рассогласования из-за разной термоусадки бумаги. Обезжиренная плата ложится медью вверх на ровную поверхность, сверху полученный отпечаток тонером вниз. Этот «бутерброд» со стороны бумаги прижимается утюгом (секунд на 20 — 30), разогретым до температуры глажения крепдешина (спросите у дам). Утюг должен расплавлять изображение, сделанное лазерным принтером, не сразу. То есть тонер при такой температуре должен стать из твердого вязким, но не жидким. Когда плата остынет, её нужно опустить в теплую воду, подержать там несколько минут. Как бумага раскиснет (будет видно), всё легко сдерется, остальное просто скатать пальцем. Вместо воды удалить бумагу можно серной кислотой. Если дорожки смазанные, вы неаккуратно снимали утюг или ставили холодный груз. Если дорожки где-то отсутствуют, утюг слишком холодный. Если дорожки стали широкими, утюг слишком горячий, или слишком долго грели плату. Если плата двухсторонняя, то сначала на просвет совмещаются бумажные распечатки обеих сторон, в любых свободных противоположных местах иголкой прокалываются два технологических отверстия, первая сторона платы «гладится» как обычно, потом сверлится по технологическим отверстиям тонким сверлом, а с другой стороны по ним же на просвет совмещается с бумажной распечаткой другой стороны. Травить можно и хлорным железом (для ускорения немного подогреть), и солянкой с гидропиритом. Всё это применялось даже на гетинаксе, никаких отслоений дорожек нет, нормально выполняются дорожки шириной до 0,8 мм, а при некотором опыте и до 0,5 мм. После травления тонер удаляется ацетоном, смывкой лака для ногтей или аэрозолем Flux Off. Сверлится, обрезается и так далее, как обычно…

    Еще один способ нанесения рисунка на п/п при помощи лазерного принтера.

    Изготовление п/п с помощью лазерного принтера и утюга процесс довольно утомительный, но даёт довольно хороший результат если немного потренироваться.

    1 . Аккуратно клеим лист факсовой бумаги (глянцевой стороной вверх) на лист обычной (для компенсации недостатка жесткости факсовки). Зачем? Необходимо предварительно прогнать бумагу ч/з печку принтера/лазера — для усадки. Для спокойного протаскивания ч/з тракт достаточно термобумагу просто прогладить утюгом с чувствительной стороны.
    2 . Бумага — взять основу от самоклейки, или термобумагу для факса однозначно термобумагу, причем подготовленную — сперва листы выгладить горячим утюгом до плоского состояния (при этом они станут тёмно-коричневым, затем синевато-серым), в таком виде сложить их для будущего употребления. перед выводом платы прогнать лист ч/з принтер — н-р, отпечатав пустую страницу. минимальный размер листа — ~6*12 см для HP 5/6L.
    3 . Печатать — на максимуме жирности, зеркально. печать и перевод на заготовку могут быть с разницей до недели, больше не пробовал (это для тех у кого дома лазера нет).
    4 . Заготовку взять с запасом по 3-5 мм с каждой стороны. фольгу — слегка зашкурить нулевкой и протереть. не должно быть всяких вредных налётов типа белого осадка от денатурата. Использую изопропиловый спирт или бензин «калоша» (aka «для зажигалок»).
    5 . Утюг — с нормальной, гладкой поверхностью. разогреть заранее. Температуру — для восковки надо тщательнее подбирать (у меня показометр на «иск.шелк»), иначе начнёт пропитка переноситься. для термобумаги — можно и выше.
    6 . Пыли и всякой мелочи — быть не должно, ни на фольге, ни на бумаге.
    7 . Сделать бутерброд — на ровную толстую фанеру (правда, у меня 3-х миллиметровка) положить кусок плотного картона, заготовку платы, сдуть пыль, рисунок, для термобумаги (она ж тонкая) — ещё и кусок в меру плотной бумаги, горячий утюг.
    8 . Начинаешь елозить утюгом, прижимая с силой ~5..10 кг/кв.дм. елозижь минуты две, чтобы прихватилось.
    9 . Очень слегка наклонив утюг, пару минут прикатываешь отдельные дорожки. Тут очень важно и не раздавить дорожки, и при том приварить их. Время от времени надо опускать утюг на всю плоскость, чтобы остальная часть не остывала. На термобумаге отчётливо видно разницу в приваренных и дефектных кусках.
    10 . Ну ещё минуту гладишь для очистки совести и убираешь утюг. Бутерброд остывает и вспучиваются участки бумаги между дорожками. Остывания не дожидаемся, плату сразу под струю крутого кипятка.
    11 . Теперь плату — под струю воды и кусочком мокрого поролона начинаешь стирать бумагу. Большими кусками или с сухой фольги сдирать её нельзя. С поролона надо почаще убирать комки бумаги. Берём бумагу за уголок и срываем. Уж затем пальцем / тряпкой / поролоном снимаем остатки.
    12 . Новым кусочком губки стираешь ворс (насколько получится), смотришь влажный рисунок под лупой. если дефектов много, или они расположены в неудобных местах — см п.1, с вариацией параметров.
    13 . Обратную сторону заклеить полосами широкого скотча, травим. Можно даже в кипящем FeCl3

    Способ нанесения рисунка на п/п с помощью лазерного принтера

    Я все делаю намного проще:
    Беру заготовку и простую советскую стерку. Стеркой тщательно протираю всю плату. Снимаются все окисления. Можно на всякий случай и бензином протереть (но я этого не делаю, стеркой вполне достаточно). Потом беру термобумагу от факса и глажу ее утюгом. Она становится серо-фиолетовой. Вставляю эту бумагу в принтер (у меня HP 6L и никаких бумажек для жесткости я не клею, еще не разу не зажевал) и зеркально печатаю рисунок платы. Накладываю бумагу на п/п и начинаю елозить утюгом. У меня мощность стоит на 3/4 от максимальной мощности. Глажу минуты 3-4. Потом кидаю заготовку в горячую-теплую воду и жду минут 5, чтобы раскисла бумага. Потом губкой или пальцами скатываю бумагу с платы. Не берите за край бумаги и не сдирайте ее, дорожки могут оторваться вместе с бумагой! Просто скатывайте ее с платы. Далее — керню, сверлю, обрезаю и травлю. И плата готова.

    Печатная плата – это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой. Печатная плата предназначена для механического крепления и электрического соединения между собой методом пайки выводов, установленных на нее электронных и электротехнических изделий.

    Операции по вырезанию заготовки из стеклотекстолита, сверлению отверстий и травление печатной платы для получения токоведущих дорожек в независимости от способа нанесения рисунка на печатную плату выполняются по одинаковой технологии.

    Технология ручного способа нанесения


    дорожек печатной платы

    Подготовка шаблона

    Бумага, на которой рисуется разводка печатной платы обычно тонкая и для более точного сверления отверстий, особенно в случае использования ручной самодельной дрели, чтобы сверло не вело в сторону, требуется сделать ее более плотной. Для этого нужно приклеить рисунок печатной платы на более плотную бумагу или тонкий плотный картон с помощью любого клея, например ПВА или Момент.

    Вырезание заготовки

    Подбирается заготовка фольгированного стеклотекстолита подходящего размера, шаблон печатной платы прикладывается к заготовке и обрисовывается по периметру маркером, мягким простым карандашом или нанесением риски острым предметом.

    Далее стеклотекстолит режется по нанесенным линиям с помощью ножниц по металлу или выпиливается ножовкой по металлу. Ножницами отрезать быстрее, и нет пыли. Но надо учесть, что при резке ножницами стеклотекстолит сильно изгибается, что несколько ухудшает прочность приклейки медной фольги и если потребуется перепайка элементов, то дорожки могут отслоиться. Поэтому если плата большая и с очень тонкими дорожками, то лучше отрезать с помощью ножовки по металлу.

    Приклеивается шаблон рисунка печатной платы на вырезанную заготовку с помощью клея Момент, четыре капли которого наносятся по углам заготовки.

    Так как клей схватывается всего за несколько минут, то сразу можно приступать к сверлению отверстий под радиодетали.

    Сверление отверстий

    Сверлить отверстия лучше всего с помощью специального мини сверлильного станка твердосплавным сверлом диаметром 0,7-0,8 мм. Если мини сверлильного станка в наличии нет, то можно просверлить отверстия маломощной дрелью простым сверлом. Но при работе универсальной ручной дрелью количество переломанных сверл будет зависеть от твердости Вашей руки. Одним сверлом точно не обойдетесь.

    Если сверло зажать не удается, то можно его хвостовик обернуть несколькими слоями бумаги или одним слоем наждачной шкурки. Можно на хвостовик намотать плотно виток к витку тонкой металлической проволочки.

    После окончания сверления проверяется, все ли просверлены отверстия. Это хорошо видно, если посмотреть на печатную плату на просвет. Как видно, пропущенных отверстий нет.

    Нанесение топографического рисунка

    Для того, чтобы места фольги на стеклотекстолите, которые будут токопроводящими дорожками, защитить при травлении от разрушения, их необходимо покрыть маской, устойчивой к растворению в водном растворе. Для удобства рисования дорожек, их лучше предварительно наметить с помощью мягкого простого карандаша или маркера.

    Перед нанесением разметки нужно обязательно удалить следы клея Момент, которым приклеивался шаблон печатной платы. Так как клей не сильно затвердел, то его легко можно удалить, скатав пальцем. Поверхность фольги также нужно обязательно обезжирить с помощью ветоши любым средством, например ацетоном или уайт-спиртом (так называется очищенный бензин), можно и любым моющим средством для мытья посуды, например Ферри.


    После разметки дорожек печатной платы можно приступать к нанесению их рисунка. Для рисования дорожек хорошо подходит любая водостойкая эмаль, например алкидная эмаль серии ПФ, разведенная до подходящей консистенции растворителем уайт-спиртом. Рисовать дорожки можно разными инструментами – стеклянным или металлическим рейсфедером, медицинской иглой и даже зубочисткой. В этой статье я расскажу, как рисовать дорожки печатных плат с помощью чертежного рейсфедера и балеринки, которые предназначены для черчения на бумаге тушью.


    Раньше компьютеров не было и все чертежи чертили простыми карандашами на ватмане и затем переводили тушью на кальку, с которой с помощью копировальных аппаратов делали копии.

    Нанесение рисунка начинают с контактных площадок, которые рисуют балеринкой. Для этого нужно отрегулировать зазор раздвижных губок рейсфедера балеринки до требуемой ширины линии и для установки диаметра круга выполнить регулировку вторым винтом отодвинув рейсфедер от оси вращения.

    Далее рейсфедер балеринки на длину 5-10 мм наполняется с помощью кисточки краской. Для нанесения защитного слоя на печатную плату лучше всего подходит краска марки ПФ или ГФ, так как она медленно высыхает и позволяет спокойно работать. Краску марки НЦ тоже можно применять, но работать с ней сложно, так как она быстро сохнет. Краска должна хорошо ложиться и не растекаться. Перед рисованием краску нужно развести до жидкой консистенции, добавляя в нее понемногу при интенсивном перемешивании подходящий растворитель и пробуя рисовать на обрезках стеклотекстолита. Для работы с краской удобнее всего ее налить во флакон от маникюрного лака, в закрутке которого установлена кисточка, устойчивая к растворителям.

    После регулировки рейсфедера балеринки и получения требуемых параметров линий можно приступить к нанесению контактных площадок. Для этого острая часть оси вставляется в отверстие и основание балеринки проворачивается по кругу.


    При правильной настройке рейсфедера и нужной консистенции краски вокруг отверстий на печатной плате получаются окружности идеально круглой формы. Когда балеринка начинает плохо рисовать, из зазора рейсфедера тканью удаляются остатки подсохшей краски и рейсфедер заполняется свежей. чтобы обрисовать все отверстия на этой печатной плате окружностями понадобилось всего две заправки рейсфедера и не более двух минут времени.

    Когда круглые контактные площадки на плате нарисованы, можно приступать к рисованию токопроводящих дорожек с помощью ручного рейсфедера. Подготовка и регулировка ручного рейсфедера не отличается от подготовки балеринки.

    Единственное, что дополнительно понадобится, так это плоская линейка, с приклеенными на одной из ее сторон по краям кусочками резины, толщиной 2,5-3 мм, чтобы линейка при работе не скользила и стеклотекстолит, не касаясь линейки, мог свободно проходить под ней. Лучше всего подходит в качестве линейки деревянный треугольник, он устойчив и одновременно может служить при рисовании печатной платы опорой для руки.

    Чтобы печатная плата при рисовании дорожек не скользила, желательно ее разместить на лист наждачной бумаги, представляющий собой два склепных между собой бумажными сторонами наждачных листа.

    Если при рисовании дорожек и окружностей они соприкоснулись, то не стоит принимать никаких мер. Нужно дать краске на печатной плате подсохнуть до состояния, когда она не будет пачкать при прикосновении и с помощью острия ножа удалить лишнюю часть рисунка. Чтобы краска быстрее высохла плату нужно расположить в теплом месте, например в зимнее время на батарею отопления. В летнее время года — под лучи солнца.

    Когда рисунок на печатной плате полностью нанесен и исправлены все дефекты можно переходить к ее травлению.

    Технология нанесения рисунка печатной платы


    с помощью лазерного принтера

    При печати на лазерном принтере происходит перенос за счет электростатики образованного тонером изображения с фото барабана, на котором лазерный луч нарисовал изображение, на бумажный носитель. Тонер удерживается на бумаге, сохраняя изображение, только за счет электростатики. Для закрепления тонера бумага прокатывается между валиками, один из которых является термопечкой, разогретой до температуры 180-220°C. Тонер расплавляется и проникает в текстуру бумаги. После остывания тонер отвердевает и прочно удерживается на бумаге. Если бумагу опять нагреть до 180-220°C, то тонер опять станет жидким. Это свойство тонера и используется для переноса изображения токоведущих дорожек на печатную плату в домашних условиях.

    После того, как файл с рисунком печатной платы готов, необходимо его распечатать с помощью лазерного принтера на бумажный носитель. Обратите внимание, изображение рисунка печатной платы для данной технологии должно иметь вид со стороны установки деталей! Струйный принтер для этих целей не подходит, так как работает на другом принципе.

    Подготовка бумажного шаблона для переноса рисунка на печатную плату

    Если напечатать рисунок печатной платы на обыкновенной бумаге для офисной техники, то из-за пористой ее структуры, тонер глубоко проникнет в тело бумаги и при переносе тонера на печатную плату, большая часть его останется в бумаге. В дополнение будут сложности с удалением бумаги с печатной платы. Придется ее долго размачивать в воде. Поэтому для подготовки фотошаблона необходима бумага, не имеющая пористую структуру, например фотобумага, подложка от самоклеящихся пленок и этикеток, калька, страницы от глянцевых журналов.

    В качестве бумаги для печати рисунка печатной платы я использую кальку из старых запасов. Калька очень тонкая и печатать шаблон непосредственно на ней невозможно, она в принтере заминается. Для решения этой проблемы, нужно перед печатью на кусок кальки требуемого размера по углам нанести по капельке любого клея и приклеить на лист офисной бумаги А4.

    Такой прием позволяет распечатывать рисунок печатной платы даже на самой тонкой бумаге или пленке. Для того, чтобы толщина тонера рисунка была максимальной, перед печатью, нужно выполнить настройку «Свойств принтера», отключив режим экономной печати, а если такая функция не доступна, то выбрать самый грубый тип бумаги, например картон или что то подобное. Вполне возможно с первого раза хороший отпечаток не получится, и придется немного поэкспериментировать, подобрав наилучший режим печати лазерного принтера. В полученном отпечатке рисунка дорожки и контактные площадки печатной платы должны быть плотными без пропусков и смазывания, так как ретушь на данном технологическом этапе бесполезна.

    Осталось обрезать кальку по контуру и шаблон для изготовления печатной платы будет готов и можно приступать к следующему шагу, переносу изображения на стеклотекстолит.

    Перенос рисунка с бумаги на стеклотекстолит

    Перенос рисунка печатной платы является самым ответственным этапом. Суть технологии проста, бумага, стороной напечатанного рисунка дорожек печатной платы прикладывается к медной фольге стеклотекстолита и с большим усилием прижимается. Далее этот бутерброд разогревается до температуры 180-220°C и затем охлаждается до комнатной. Бумага отдирается, а рисунок остается на печатной плате.

    Некоторые умельцы предлагают переносить рисунок с бумаги на печатную плату, используя электроутюг. Я пробовал такой способ, но результат получался нестабильным. Сложно обеспечить одновременно нагрев тонера до нужной температуры и равномерный прижим бумаги ко всей поверхности печатной платы при затвердевании тонера. В результате рисунок переносится не полностью и остаются пробелы в рисунке дорожек печатной платы. Возможно, утюг недостаточно нагревался, хотя регулятор был выставлен на максимальный нагрев утюга. Вскрывать утюг и перенастраивать терморегулятор не хотелось. Поэтому я воспользовался другой технологией, менее трудоемкой и обеспечивающей стопроцентный результат.

    На вырезанную в размер печатной платы и обезжиренную ацетоном заготовку фольгированного стеклотекстолита приклеил по углам кальку с напечатанным на ней рисунком. На кальку сверху положил, для более равномерного прижима, пяток листиков офисной бумаги. Полученный пакет положил на лист фанеры и сверху накрыл листом такого же размера. Весь этот бутерброд зажал с максимальной силой в струбцинах.


    Осталось нагреть сделанный бутерброд до температуры 200°C и остудить. Для нагрева идеально подходит электродуховка с регулятором температуры. Достаточно поместить сотворенную конструкцию в шкаф, дождаться набора заданной температуры и через полчаса извлечь плату для остывания.


    Если электродуховки в распоряжении нет, то можно воспользоваться и газовой духовкой, отрегулировав температуру ручкой подачи газа по встроенному термометру. Если термометра нет или он неисправен, то могут помочь женщины, подойдет положение ручки регулятора, при котором пекут пироги.


    Так как концы фанеры покоробило, на всякий случай зажал их дополнительными струбцинами. чтобы избежать подобного явления, лучше печатную плату зажимать между металлическими листами толщиной 5-6 мм. Можно просверлить в их углах отверстия и зажимать печатные платы, стягивать пластины с помощью винтов с гайками. М10 будет достаточно.

    Через полчаса конструкция остыла достаточно, чтобы тонер затвердел, плату можно извлекать. При первом же взгляде на извлеченную печатную плату становится понятно, что тонер перешел с кальки на плату отлично. Калька плотно и равномерно прилегала по линиям печатных дорожек, кольцам контактных площадок и буквам маркировки.

    Калька легко оторвалась практически от всех дорожек печатной платы, остатки кальки были удалены с помощью влажной ткани. Но все, же не обошлось без пробелов в нескольких местах на печатных дорожках. Такое может случиться в результате неравномерности печати принтера или оставшейся грязи или коррозии на фольге стеклотекстолита. Пробелы можно закрасить любой водостойкой краской, маникюрным лаком или заретушировать маркером.

    Для проверки пригодности маркера для ретуши печатной платы, нужно нарисовать ним на бумаге линии и бумагу смочить водой. Если линии не расплывутся, значит, маркер для ретуши подходит.


    Травить печатную плату в домашних условиях лучше всего в растворе хлорного железа или перекиси водорода с лимонной кислотой. После травления тонер с печатных дорожек легко удаляется тампоном, смоченным в ацетоне.

    Затем сверлятся отверстия, лудятся токопроводящие дорожки и контактные площадки, запаиваются радиоэлементы.


    Такой вид приняла печатная плата с установленными на ней радиодеталями. Получился блок питания и коммутации для электронной системы, дополняющий обыкновенный унитаз функцией биде .

    Травление печатной платы

    Для удаления медной фольги с незащищенных участков фольгированного стеклотекстолита при изготовлении печатных плат в домашних условиях радиолюбители обычно используют химический способ. Печатная плата помещается в травильный раствор и за счет химической реакции медь, незащищенная маской, растворяется.

    Рецепты травильных растворов

    В зависимости от доступности компонентов радиолюбители применяют один из растворов, приведенных в таблице ниже. Травильные растворы расположены в порядке популярности их применения радиолюбителями в домашних условиях.

    Наименование раствора Состав Количество Технология приготовления Достоинства Недостатки
    Перекись водорода плюс лимонная кислота Перекись водорода (H 2 O 2) 100 мл В 3% растворе перекиси водорода растворить лимонную кислоту и поваренную соль Доступность компонентов, высокая скорость травления, безопасность Не хранится
    Лимонная кислота (C 6 H 8 O 7) 30 г
    Поваренная соль (NaCl) 5 г
    Водный раствор хлорного железа Вода (H 2 O) 300 мл В теплой воде растворить хлорное железо Достаточная скорость травления, повторное использование Невысокая доступность хлорного железа
    Хлорное железо (FeCl 3) 100 г
    Перекись водорода плюс соляная кислота Перекись водорода (H 2 O 2) 200 мл В 3% раствор перекиси водорода влить 10% соляную кислоту Высокая скорость травления, повторное использование Требуется высокая аккуратность
    Соляная кислота (HCl) 200 мл
    Водный раствор медного купороса Вода (H 2 O) 500 мл В горячей воде (50-80°С) растворить поваренную соль, а затем медный купорос Доступность компонентов Ядовитость медного купороса и медленное травление, до 4 часов
    Медный купорос (CuSO 4) 50 г
    Поваренная соль (NaCl) 100 г

    Травить печатные платы в металлической посуде не допускается . Для этого нужно использовать емкость из стекла, керамики или пластика. Утилизировать отработанный травильный раствор допускается в канализацию.

    Травильный раствор из перекиси водорода и лимонной кислоты

    Раствор на основе перекиси водорода с растворенной в ней лимонной кислотой является самым безопасным, доступным и быстро работающим. Из всех перечисленных растворов по всем критериям это лучший.


    Перекись водорода можно приобрести в любой аптеке. Продается в виде жидкого 3% раствора или таблеток под названием гидроперит. Для получения жидкого 3% раствора перекиси водорода из гидроперита нужно в 100 мл воды растворить 6 таблеток весом 1,5 грамма.

    Лимонная кислота в виде кристаллов продается в любом продуктовом магазине, расфасованная в пакетиках весом 30 или 50 грамм. Поваренная соль найдется в любом доме. 100 мл травильного раствора хватит на удаление медной фольги толщиной 35 мкм с печатной платы площадью 100 см 2 . Отработанный раствор не хранится и повторному использованию не подлежит. Кстати, лимонную кислоту можно заменить уксусной, но из-за ее едкого запаха травить печатную плату придется на открытом воздухе.

    Травильный раствор на основе хлорного железа

    Вторым по популярности травильным раствором является водный раствор хлорного железа. Ранее он был самым популярным, так как на любом промышленном предприятии хлорное железо было легко достать.

    Травильный раствор не требователен к температуре, травит достаточно быстро, но скорость травления снижается по мере расходования хлорного железа в растворе.


    Хлорное железо очень гигроскопично и поэтому из воздуха быстро впитывает воду. В результате на дне банки появляется желтая жидкость. Это не влияет на качество компонента и такое хлорное железо пригодно для приготовления травильного раствора.

    Если использованный раствор хлорного железа хранить в герметичной таре, то его можно использовать многократно. Подлежит регенерации, достаточно в раствор насыпать железных гвоздей (они сразу покроются рыхлым слоем меди). При попадании на любые поверхности оставляет трудноудаляемые желтые пятна. В настоящее время раствор хлорного железа для изготовления печатных плат применяют реже в связи с его дороговизной.

    Травильный раствор на основе перекиси водорода и соляной кислоты

    Отличный травильный раствор, обеспечивает высокую скорость травления. Соляную кислоту при интенсивном помешивании вливают в 3% водный раствор перекиси водорода тоненькой струйкой. Вливать перекись водорода в кислоту недопустимо! Но из-за наличия в травильном растворе соляной кислоты при травлении платы нужно соблюдать большую осторожность, так как раствор разъедает кожу рук и портит все, на что попадает. По этой причине травильный раствор с соляной кислотой в домашних условиях использовать не рекомендуется.

    Травильный раствор на основе медного купороса

    Метод изготовления печатных плат с применение медного купороса обычно используют в случае невозможности изготовления травильного раствора на основе других компонентов из-за их недоступности. Медный купорос является ядохимикатом и широко применяется для борьбы с вредителями в сельском хозяйстве. В дополнение время травления печатной платы составляет до 4 часов, при этом необходимо поддерживать температуру раствора 50-80°С и обеспечить постоянную смену раствора у стравливаемой поверхности.

    Технология травления печатных плат

    Для травления платы в любом из вышеперечисленных травильных растворов подойдет стеклянная, керамическая или пластиковая посуда, например от молочных продуктов питания. Если под рукой подходящего размера емкости не оказалось, то можно взять любую коробку из плотной бумаги или картона подходящего размера и выстелить ее внутренность полиэтиленовой пленкой. В емкость наливается травильный раствор и на его поверхность аккуратно рисунком вниз кладется печатная плата. За счет сил поверхностного натяжения жидкости и небольшого веса плата будет плавать.

    Для удобства к центру платы клеем момент можно приклеить пробку от пластиковой бутылки. Пробка одновременно будет служить ручкой и поплавком. Но тут есть опасность, что на плате образуются пузырьки воздуха и в этих местах медь не вытравится.


    Чтобы обеспечить равномерное вытравливание меди можно положить печатную плату на дно емкости вверх рисунком и периодически покачивать ванночку рукой. Через некоторое время, в зависимости от травильного раствора, начнут появляться участки без меди, а затем медь растворится полностью на всей поверхности печатной платы.


    После окончательного растворения меди в травильном растворе печатную плату извлекают из ванночки и тщательно промывают под струей проточной воды. Тонер удаляется с дорожек ветошью, смоченной в ацетоне, а краска хорошо удаляется ветошью, смоченной в растворителе, который добавлялся в краску для получения нужной ее консистенции.

    Подготовка печатной платы к монтажу радиодеталей

    Следующий шаг, это подготовка печатной платы к монтажу радиоэлементов. После снятия с платы краски, дорожки нужно обработать круговыми движениями мелкой наждачной бумагой. Увлекаться не нужно, потому что медные дорожки тонкие и можно легко их сточить. Достаточно всего нескольких проходов абразивом со слабым прижимом.


    Далее токоведущие дорожки и контактные площадки печатной платы покрываются спирто-канифольным флюсом и лудятся мягким припоем эклектрическим паяльником. чтобы отверстия на печатной плате, не затягивались припоем, его на жало паяльника нужно брать немного.


    После завершения изготовления печатной платы, останется только вставить в предназначенные позиции радиодетали и запаять их выводы к площадкам. Перед пайкой ножки деталей нужно обязательно смочить спирто-канифольным флюсом. Если ножки радиодеталей длинные, то их нужно перед пайкой обрезать бокорезами до длины выступания над поверхностью печатной платы 1-1,5 мм. После окончания монтажа деталей нужно удалить остатки канифоли с помощью любого растворителя — спирта, уайт-спирта или ацетона. Они все успешно растворяют канифоль.

    На воплощение этой простой схемы емкостного реле от разводки дорожек для изготовления печатной платы до создания действующего образца ушло не более пяти часов, гораздо меньше, чем на верстку этой страницы.

    Кажется, для оверклокеров наступают трудные времена. Фирмы изготовители, как сговорившись, начали ограничивать возможность разгона своих изделий. Не знаю к добру это или к худу. Я не являюсь принципиальным противником оверклокинга, но отношусь к нему прагматически. Если от него есть какая-то польза – ради Бога. Но на своем опыте я убедился, что оверклокинг сам по себе мало что дает. Ну, разогнал я свой процессор на 40%, немножко разогнал видеокарту и… не увидел практически никаких отличий в реальной работе, за исключением температуры процессора. Было 38, стало 52, не знаю чего, но только не градусов. Пожал плечами и вернул все на место. Правда, у меня и без разгона достаточно мощный компьютер. Так, что оверклокинг, похоже, дает только моральное удовлетворение. Да и это спорно. Собственно, в чем заслуга оверклокера? В том, что ему достался хорошо гонимый процессор или повезло с конкретным экземпляром видеокарты?

    Но всегда были, есть и будут люди, которым недостаточно купить хорошую вещь и просто пользоваться ей. Так что антиоверклокерские меры Intel, AMD, ATI и Nvidia могут помочь направить энергию людей, чувствующих зуд в руках, в более перспективное русло.

    реклама
    На мой взгляд, гораздо полезнее и с практической точки зрения и для получения морального удовлетворения моддинг. Но не простое украшательство, а изменения и дополнения, повышающие функциональность и удобство работы. Вот так, навскидку, можно предложить, например, многоканальный электронный термометр, для оперативного и независимого от произвола биосописателей контроля температуры во всех критичных точках, встроенный 6-8 канальный усилитель для пассивных колонок (ух, достало меня хрипение китайской дешевки!), устройства для аппаратного переключения винчестеров (полезно для размещения на одном компьютере нескольких конфликтующих между собой операционных систем и защиты архива от вирусов), электронная система управления водяным охлаждением и т.п.

    Здесь хотелось бы отметить статьи «Все, что вы хотели сделать руками, но боялись спросить…» и «Индикатор загрузки HDD» . Их можно рассматривать как первых ласточек этого, на мой взгляд, чрезвычайно перспективного подхода.

    Еще больше тех, кто мог бы повторить готовую разработку. Проблема в технологии. Изготовление качественных печатных плат в домашних условиях достаточно проблематично, а заказывать их в специализированных фирмах дорого и долго. Да и часть кайфа теряется.

    Выбор носителя

    реклама

    Как выяснилось, в качестве носителя изображения можно использовать только специальную пленку для лазерных принтеров. Любой тип бумаги непригоден. Пленка должна быть тонкой и с бумажной подложкой. Дорогие типы пленок имеют специальный подслой для прочного закрепления изображения и тоже непригодны. В последнее время я пользуюсь пленкой фирмы EMTEK, потому что пленка фирмы Xerox у нас исчезла из продажи, но Xerox лучше. Она меньше коробится при нагревании. Тонер лучше использовать легкоплавкий. Вначале я пользовался родным тонером картриджа Samsung ML-1250. Он обеспечивает очень хорошее плотное изображение. После перезаправки картриджа тонером Xerox 8T, как мне посоветовали в сервис-центре, изображение стало хуже и платы вообще перестали получаться, что и подвигло меня на исследования. Но, усовершенствовав технологию, я добился отличных результатов и с этим тонером.

    Подготовка заготовки

    Для получения хорошего результата подготовка поверхности заготовки имеет решающее значение. Поверхность должна быть идеально чистой и ровной. Протирка спиртом, ацетоном или любыми чистящими средствами недостаточна. Процедура подготовки поверхности следующая. Вначале чистим поверхность от грубых загрязнений порошком Пемолюкс. Промываем заготовку ватным тампоном, не касаясь поверхности пальцами. Помещаем ее в раствор хлорного железа на 10-15 сек. При этом стравливается тонкий верхний слой вместе со всеми загрязнениями. Промываем заготовку под струей воды ватным тампоном. Стряхиваем воду и сушим, не прикасаясь к поверхности ничем. Если все сделано правильно, должна получиться темно-розовая матовая поверхность, возможно с небольшими разводами. Главное, не должно быть блестящих участков. Если они есть, процедуру повторить.

    Накатывание рисунка

    Обычно рекомендуют положить заготовку, на нее носитель и проглаживать это утюгом. В идеальных условиях это возможно и пройдет, но реально как поверхность заготовки, так и подошва утюга не вполне ровны и равномерного прижатия горячего носителя к поверхности заготовки получить не удастся. Кроме того, процесс невозможно контролировать и приходится надеяться на удачу. Поэтому я закрепляю утюг подошвой вверх, кладу на него чистый лист бумаги, чтобы случайно не повредить подошву, а на него заготовку. Утюг должен быть разогрет до температуры, при которой бумага еще не желтеет, но и не менее. Сверху укладываю пленку с нанесенным рисунком и прикатываю ее специальным приспособлением, сделанным из прижимного ролика магнитофона. Прикатывание нужно начинать с центра, выдавливая воздух из-под пленки в стороны. После того как пленка плотно приляжет к поверхности заготовки, увеличиваем усилие прикатки и тщательно проходимся по всей плате. Снимаем заготовку с утюга и остужаем ее. Снимать пленку с заготовки можно только после полного остывания. Если все сделано правильно, весь тонер перейдет на плату, а на пленке останутся слабые розоватые следы. Повторно пленку использовать нельзя.

    Закрепление рисунка

    Несмотря на то, что внешне рисунок выглядит почти идеально, сразу травить плату нельзя. Слой тонера получается пористым. Если сразу протравить плату, а потом посмотреть получившиеся проводники под микроскопом или сильной лупой, отчетливо видны подтравившиеся точки, а края проводника получаются неровными. Чтобы избежать этого, рисунок на плате покрываем 10% раствором канифоли в спирте и снова укладываем на утюг. Температура должна быть выставлена максимальной, так чтобы бумага желтела и дымилась. Выдерживаем 10 минут. При этом тонер сплавляется с канифолью, образуя очень прочный, однородный блестящий слой. Остужаем плату и проявляем рисунок тампоном со спиртом. Канифоль, сплавленная с тонером, в спирте не растворяется, а остатки неиспарившейся канифоли с пробельных участков удаляются без особого труда. При протирке можно прилагать значительные усилия. Сплав тонера и канифоли держится очень прочно, даже шкуркой удалить его трудно. Если же где-то рисунок будет поврежден, значит такая у него судьба. Лучше обнаружить плохо прикатанный проводник на этапе протирки, чем после травления. При неудаче, рисунок смываем ацетоном и повторяем все с самого начала. Это бывает редко.

    Травление платы

    Травление производим в растворе хлорного железа. Раствор можно подогреть до температуры 50-60 градусов. Никаких особенностей нет. После травления плату промываем водой и смываем защитное покрытие ацетоном.

    Достигнутые результаты

    По вышеописанной технологии изготовлялись односторонние печатные платы размером до 100х150 мм. Технология позволяет проводить один проводник между ножками микросхем в корпусах DIP, поэтому потребность в двусторонних платах у меня пока не возникала. Задумка о модификации технологии для двусторонних плат у меня есть, но пока не пробовал. Весь цикл изготовления платы занимает около двух часов, без учета времени потраченного на разводку. Плата получается с первого раза в 9 случаях из 10.

    P.S. Это моя первая статья для Вас. Если эта тематика представляет для Вас интерес, пришлю еще. У меня много материалов.

    С уважением, С. Веремеенко.

    Мокрое травление печатных плат кислотными и щелочными методами

    Травление меди — один из важных процессов при производстве печатных плат. Можно просто сказать, что влажное травление печатных плат — это процесс контролируемой коррозии. В нормальных условиях коррозия повреждает металлы, но с помощью эффективной механической обработки коррозию можно контролировать, и этот процесс называется травлением. Давайте подробно рассмотрим процесс влажного травления.

    В этой статье мы обсудим следующее:

    Что такое травление печатной платы?

    Травление печатной платы — это процесс удаления нежелательной меди (Cu) с печатной платы.Когда я говорю «нежелательный», это не что иное, как несхема медь, которая удаляется с платы в соответствии с конструкцией печатной платы. В результате получается желаемая схема схемы.

    Другими словами, травление похоже на долбление печатной платы. Если вы можете мыслить как художник, доска — это скала, а гравировка превращает скалу в красивую скульптуру. Во время этого процесса базовая медь или стартовая медь удаляются с платы. Прокатанная и отожженная медь легче стравливается по сравнению с медью с гальваническим покрытием.

    Перед травлением готовится макет, чтобы конечный продукт соответствовал требованиям дизайнера. Желаемое дизайнером изображение схемы переносится на печатную плату с помощью процесса, называемого Photolithography . Это формирует схему, по которой решается, какая часть меди должна быть удалена с платы.

    Существует два разных подхода к травлению внутреннего и внешнего слоев. В процессе травления внешнего слоя лужение действует как резистент травления.Тогда как во внутреннем слое фоторезист представляет собой травильный резист.

    Методы влажного травления печатных плат

    Мокрое травление — это тип процесса травления, при котором нежелательный материал растворяется при погружении в химический раствор.

    Производители печатных плат используют два метода влажного травления, в зависимости от используемых травителей.

    1. Кислотное травление (хлорид железа и хлорид меди).
    2. Щелочное травление (аммиачный)

    У обоих методов есть свои плюсы и минусы.

    Процесс кислотного травления

    Кислотный метод стравливания внутренних слоев жесткой печатной платы. В этом методе используются химические растворители, такие как хлорид железа (FeCl 3 ) ИЛИ хлорид меди (CuCl 2 ). Кислотный метод более точный и дешевый, но трудоемкий по сравнению с щелочным методом. Этот метод реализован для внутренних слоев, потому что кислота не вступает в реакцию с фоторезистом и не повреждает нужную деталь. К тому же поднутрения в этом методе минимальны.

    Поднутрения — это боковая эрозия протравленного материала под защитным слоем олова / свинца. Когда раствор попадает в медь, он атакует медь и оставляет после себя защищенные дорожки. Дорожки защищены покрытием для травления или фоторезистом. На краю дорожки всегда есть некоторое количество меди, удаленной под резистом, это называется поднутрением.

    Поднутрения травлением

    Травление хлоридом меди

    Хлорид меди — наиболее широко используемый травитель, поскольку он точно травит более мелкие детали.Процесс хлорида меди также обеспечивает постоянную скорость травления и непрерывную регенерацию при сравнительно более низких затратах.

    Максимальная скорость травления из системы хлорида меди достигается за счет комбинации систем хлорид меди-хлорид натрия-HCl. Эта комбинация дает максимальную скорость травления 55 секунд для 1 унции меди при 130 ° F. Следовательно, этот тип травления используется для травления внутренних слоев тонких линий

    Примечание: Использование газообразного хлора требует соответствующей вентиляции, хранения резервуаров и баллонов, а также оборудования для обнаружения утечек.Кроме того, для этого требуются протоколы действий в чрезвычайных ситуациях, средства индивидуальной защиты, обученные операторы и одобрение пожарной службы.

    Травление хлоридом железа

    Травитель с хлоридом железа имеет ограниченное применение в промышленности из-за дорогостоящей утилизации содержащего медь травителя. Однако хлорид железа является привлекательным средством для травления распылением из-за его простоты использования, удерживающей способности для меди и возможности использования в нечастых периодических применениях.Хлорид железа можно использовать с трафаретными красками, фоторезистами и золотыми узорами, но его нельзя использовать с оловянными или оловянными / свинцовыми резистами.

    Обычно раствор хлорида железа растворяют в воде с концентрацией от 28 до 42% по весу. HCl (до 5%) также смешивают с этим раствором, чтобы предотвратить образование нерастворимых осадков гидроксида трехвалентного железа.

    Обычно используемый удельный вес хлорида железа составляет 36 Be, или приблизительно 4,0 фунта / галлон FeCl 3 . Содержание кислоты (HCL) будет в пределах 1.От 5 до 2% в коммерческих целях.

    Процесс щелочного травления

    Щелочной метод стравливания внешних слоев печатной платы. Здесь используются химические вещества: хлорид меди (CuCl 2 , 2H 2 O) + гидрохлорид (HCl) + пероксид водорода (H 2 O 2 ) + вода (H 2 O). Щелочной метод — это быстрый процесс, к тому же он немного дорогостоящий. Необходимо неукоснительно соблюдать параметры этого процесса, поскольку растворитель может повредить плиту при длительном контакте с ней.Процесс должен хорошо контролироваться.

    Весь процесс осуществляется в конвейерной распылительной камере высокого давления, где печатная плата подвергается воздействию свежей струи травителя. При щелочном травлении печатной платы следует учитывать важные параметры. Это скорость движения панели, химическое распыление и количество удаляемой меди. Это гарантирует, что процесс травления будет равномерным с прямыми боковыми стенками.

    Во время процесса травления точка, в которой завершается травление нежелательной меди, называется точкой излома .Обычно это достигается в середине распылительной камеры. Например, если длина распылительной камеры составляет 2 метра, точка останова будет достигнута, когда доска достигнет средней точки, то есть 1 метр.

    Прочтите нашу статью: Как добиться идеальной пайки печатной платы

    Параметры, определяющие качество травителей

    В идеальном случае скорость травления зависит от времени травления, и состав травителя будет постоянным.Но в реальных случаях состав травителя постоянно меняется. Таким образом, для обеспечения качества мы должны контролировать некоторые параметры. Следующие параметры используются для оценки качества травителя для бесперебойной работы процесса:

    • Baumé
    • Температура
    • Окислительно-восстановительный потенциал (ОВП)
    • Химические добавки (свободная кислота)
    • pH

    Baumé (Bé)

    Baumé — молярная концентрация травителя, которая зависит от удельного веса травителя.

    Уравнение для расчета Боме (Bé) травителя

    Чем выше значение Bé, тем выше будет молярность травителя, следовательно, скорость травления раствора. Более низкое значение Bé даст низкую скорость травления с плохим разрешением линии, а более высокое травление приведет к низкой скорости травления. Поднутрение также уменьшается с увеличением значения Боме.

    Прочтите нашу статью на: Как выбрать материалы для печатных плат и ламинаты для изготовления

    Температура

    Как правило, при высоких температурах скорость травления для любых травителей будет выше.Но выбор температуры травления зависит от используемой травильной машины. В большинстве травильных машин используются пластмассовые детали, потому что все металлы реагируют по отношению к травителям. Следовательно, температура травления не может быть слишком высокой. Максимально допустимый диапазон температур травления составляет 50-55 ° C.

    Окислительно-восстановительный потенциал (ОВП)

    Измерение ОВП указывает на активность травителя. Это мера относительной проводимости травителя, выраженная в милливольтах.ОВП показывает соотношение между ионами двухвалентной меди и ионами двухвалентного железа или ионами трехвалентного железа и ионами двухвалентного железа. По мере протравливания меди состояние травителя меняется с медно-трехвалентного на медно-двухвалентное. Чем выше значение ОВП, тем более эффективным будет травитель, в то время как низкие значения ОВП указывают на медленное и неэффективное травление.

    Производители будут поддерживать ОВП на высоком постоянном уровне для достижения постоянной скорости травления металла. Значение ОВП зависит от содержания свободной кислоты и температуры травителя.Добавление в травитель свободной кислоты и окислителя дает свободный хлор. Это возвращает ионы меди к форме меди.

    Добавление химических добавок (свободная кислота)

    Химические добавки используются в промышленных травителях для увеличения скорости травления. HCl является обычно используемой добавкой для травителей CuCl 2 и FeCl 3 . HCl является источником хлора для образования хлоридов металлов вместо гидроксидов, что увеличивает способность травителя удерживать растворенные металлы.Добавки очень важны для непрерывного процесса травления. Они добавляются перед первым использованием травителя или при регенерации. Значение pH раствора оценивается для проверки кислотности раствора.

    Добавление добавок увеличивает сложность травителей, но обеспечивает более высокую скорость травления. Это также увеличивает растворяющую способность травителя. Добавление добавок увеличивает скорость травления, но концентрация добавок зависит от используемой машины. Добавление большого количества HCl вызывает реакцию кислоты с деталями травильной машины.

    Значение pH

    Значение pH — очень важный параметр в процессе травления, особенно при травлении щелочным аммиаком. Он находится в диапазоне от 7,9 до 8,1 для надежного щелочного травления. Низкий уровень pH ниже 8 может быть вызван низким содержанием аммиака, чрезмерной вентиляцией, нагреванием и т. Д. В таких случаях pH можно повысить, добавив безводный аммиак. Более высокое значение pH выше 8,8 также вызывает низкую скорость травления. Это может быть вызвано недостаточной вентиляцией, повышенным содержанием меди или водой в травителе.

    В случае методов кислотного травления значение pH используется для контроля раствора. Повышение pH приводит к неправильным показаниям медного колориметра из-за мутности раствора.

    Параметры для различных травителей указаны ниже:

    Параметры Щелочное травление
    Медное травление
    Ферриковое травление
    Температура (° C) 43-55 50–54 43–49
    Удельный вес 1.170
    1,34 +/- 0,02 1,4
    Baumé, Be ° 25-27 32-33 36
    Скорость травления мкм / мин 30-60
    25-50 25-50
    Объем растворенной меди 140-170 120-140
    40-60
    Эксплуатационные расходы Высокие Низкие
    Средние
    pH
    8.0-8,8

    Прочтите нашу статью на: Почему мы проводим анализ ионного загрязнения печатных плат

    Непрерывное травление и регенерация

    Непрерывное травление — это метод промышленного травления печатных плат, в котором используется автоматизированная контролируемая подача травителя. Параметры, которые будут контролироваться в таких системах, — это удельный вес или плотность травителя.

    По мере растворения меди в травителе его плотность увеличивается.Чтобы оценить объем меди в растворе, измеряется плотность травителя в травителе. Когда верхний предел плотности регистрируется датчиком плотности, переключатель активирует насос. Насос автоматически подает травители в травитель. В то же время система устраняет отходы травления.

    Для бесперебойного производства в таких системах регенерация травителя является важным фактором. Регенерация — это процесс переработки использованного травителя и подачи этого травителя обратно в процесс травления.При непрерывной регенерации будут достигнуты постоянные условия травления.

    Процессы регенерации отработанного травителя были разработаны для решения проблем, связанных с отходами травильной промышленности. Использование процесса регенерации принесет и другие преимущества. Например, экономия на оборудовании и эксплуатационных расходах, а также значительное сокращение обязательств, связанных с удалением травителей опасных отходов.

    Преимущества мокрого травления печатных плат
    • Самым важным преимуществом влажного травления печатных плат является то, что его можно проводить в нормальных атмосферных условиях.
    • Высокая скорость травления
    • Низкие эксплуатационные расходы
    • Высокая селективность: влажное травление можно использовать для травления широкого спектра материалов.
    • Простота обслуживания оборудования

    Недостатки мокрого травления печатных плат
    • Недостаточная мощность для травления следов <1 мкм.
    • Высокое использование химикатов
    • Создание значительного количества опасных химических отходов
    • Риск загрязнения пластины
    • Химические опасности
      • Прямое воздействие жидкостей
      • Прямое и косвенное воздействие дыма

    После процесса травления конечный продукт будет иметь электрическую схему в соответствии со спецификациями дизайнера.Вскоре после того, как травление будет завершено, плата будет подвергнута дальнейшей обработке на зачистку. Процесс зачистки удаляет гальваническое олово или олово / свинец или фоторезист с поверхности платы.

    Итак, это внутренняя история о том, как происходит процесс травления в производственной установке печатных плат. Мы также рассмотрели различные параметры, которые производитель должен контролировать при травлении. Надеюсь, эта статья поцарапает ваш зуд от травления.

    СКАЧАТЬ НАШ СПРАВОЧНИК DFM:

    Ценовое предложение и заказ печатных плат онлайн с помощью наших инструментов САМООБСЛУЖИВАНИЯ для печатных плат всего за несколько минут.

    Как протравить печатную плату

    Что такое травление печатной платы?

    PCB — это аббревиатура от P rinted C ircuit B oard, которая помогает соединять активные и пассивные электронные компоненты с контактными площадками, дорожками и линиями, размещенными на ламинированном медном листе. В правильное изготовление печатной платы входит ряд этапов, включая проектирование, компоновку, трассировку, травление и устранение неисправностей. В этой статье мы подробно рассмотрим пошаговый процесс травления печатной платы.

    Травление печатной платы — это процесс удаления медного покрытия с другой поверхности подложки. Процесс травления включает использование жидких химикатов для снятия материала подложки перед использованием в производстве. Альтернативные методы включают плазменное травление и лазерное травление. В основном при изготовлении печатных плат используется химическое травление, которое представляет собой субтрактивный процесс, в котором используются химические ванны.

    Давно сотрудничаю с JLCPCB и впечатления только положительные.Печатные платы всегда достаточно качественные, к тому же есть возможность работать с материалами, отличными от FR-4, что обязательно порадует разработчиков радиооборудования

    .

    Чтобы купить специальные печатные платы по низким ценам, посетите: https://jlcpcb.com/

    Компоненты оборудования для травления печатных плат

    Для правильного протравливания печатной платы вам потребуются следующие детали.

    Полезные инструкции по травлению печатной платы

    Ниже приведены инструкции по травлению печатной платы.’

    1) Разработка и распечатка схемы вашей печатной платы

    Прежде всего, спроектируйте схему своей печатной платы с помощью программного обеспечения для проектирования, такого как EagleCAD, fritzing и т. Д., И распечатайте макет печатной платы на глянцевой фотобумаге с помощью твердочернильного принтера.

    2) Нарежьте и отшлифуйте медную оболочку

    Вырежьте из покрытой медью столько слоев, сколько вам требуется, и отшлифуйте их, сосредоточьтесь на шлифовании краев плакированной меди достаточно хорошо, чтобы получить хорошее травление.

    3) Перенос цепи на медное покрытие с использованием нагревательного элемента или метода переноса тонера без нагрева

    Теперь следующий шаг — перенести распечатанные схемы печатной платы на медную оболочку. Здесь применимы 2 метода, вы можете использовать тот, который лучше всего подходит для ваших нужд.

    Нагревательный элемент Метод переноса тонера

    В этом методе вы в основном гладите печатную схему на медном покрытии с помощью нагревательного элемента, такого как утюг. Утюг для стирки обычно работает лучше всего.При глажении чернила переносятся с фотобумаги и расплавляются на печатной плате. Если бумага очень толстая, настройте утюг на максимально возможное значение или на среднее значение, если нет.

    Метод переноса тонера без нагрева

    Сначала очистите медную оболочку пресной водой и салфеткой. После этого нанесите хорошее количество смеси спирта и ацетона в соотношении 8: 3 на медное покрытие. Затем поместите на него фотобумагу. Вся бумага должна за один раз покрыть медь, покрытую спиртово-ацетоновым покрытием.Дайте ему высохнуть в течение 30 минут, после чего окуните доску в немного пресной воды, прежде чем снимать фотобумагу. Тщательно начните процесс отслаивания, дайте доске высохнуть в течение нескольких минут на случай, если вы заметите прилипшие к ней кусочки бумаги. После отделения фотобумаги удалите остатки бумаги салфеткой.

    4) Начните травить

    Поместите оболочки Cu в раствор хлорида железа (FeCl3) примерно на 5-8 минут. Время травления будет зависеть от уровней температуры и толщины медного листа.После этого проверьте следы и удалите ненужную медь между следами, используя карандаш.

    5) Промойте, очистите и осмотрите печатную плату

    После того, как вся медь протравится с платы, промойте плату чистой водой из ванны. После этого очистите плату медицинским спиртом, чтобы стереть излишки чернил, оставшиеся на печатной плате.

    В целом, следуя приведенным выше инструкциям, вы сможете получить чистое травление, после чего вы сможете продолжить нанесение маскирующей краски и сверление переходных отверстий на вашей печатной плате.

    См. Также: Печатные платы DIY Flex | Пайка печатных плат для начинающих | Что можно и чего нельзя делать при трассировке печатных плат

    Процессы травления печатных плат — химическое, плазменное и лазерное — Murrietta Circuits

    Травление — это процесс удаления материала с поверхности материала. Процесс травления иногда включает использование жидких химикатов для снятия материала подложки перед использованием в производстве. Альтернативные методы включают плазменное травление и лазерное травление.

    Процесс травления — один из основных этапов окончательной обработки печатных плат.Этот процесс удаляет излишки меди, чтобы выявить желаемый рисунок схемы. В процессе травления печатной платы вся медь удаляется, за исключением схемы, которая защищена лужением, нанесенным во время предыдущей обработки при производстве печатных плат. Затем олово очищается, а медь очищается, и вновь подготовленная схема готова к переходу к следующему этапу производства.

    Ниже представлены 3 различных процесса травления печатных плат.

    Химическое травление для производства печатных плат

    Химическое травление используется в основном для металлов и представляет собой субтрактивный процесс производства с использованием химических ванн.Во время процесса металл удаляется, чтобы получить металлические детали желаемой формы и толщины.

    Считается, что этот процесс развился в эпоху Возрождения как альтернатива гравировке по металлу. Этот метод включает в себя купание материала в агрессивном химическом веществе, которое вступает в реакцию с участком, который необходимо разрезать. В результате химической реакции твердый материал растворяется.

    Лазерное травление для производства печатных плат

    Этот процесс позволяет использовать точное аппаратное обеспечение с компьютерным управлением для создания высококачественных печатных плат.В процессе лазерного травления используется лазер высокой мощности для вырезания дорожек на подложке печатной платы. Компьютер может вырезать рисунок на печатной плате, удалив нежелательные медные следы. Такое травление печатной платы сводит к минимуму количество этапов, а также исключает использование чернил, кислот или токсичных химикатов.

    Во время процесса энергия, содержащаяся в лазерном луче, изменяет состав материала, тем самым высвобождая его из печатной платы за счет испарения или отслаивания. Лазерное травление печатных плат может снизить производственные затраты из-за уменьшения количества продуктов, необходимых для завершения процесса, а также сокращения общего времени производства.

    Плазменное травление для производства печатных плат

    Плазменное травление было введено в производство схем примерно в середине 1960-х годов, а более широкое распространение — в начале 1970-х годов. Этот процесс был создан как способ помочь уменьшить количество жидких отходов при производстве и достичь селективности, которую было трудно получить с помощью влажной химии.

    Плазменное травление, избирательное травление материала путем реакции с химически активными радикалами, включает в себя высокоскоростной поток тлеющего разряда (плазмы) соответствующей газовой смеси, направляемый на материал.Плазменное травление является сухим и чистым и предлагает упрощение процесса и улучшенные допуски на размеры по сравнению с существующими процессами влажного химического травления.

    Плазменное травление позволяет осуществлять контролируемое и точное травление в очень малых масштабах. Этот конкретный процесс также снижает вероятность загрязнения переходных отверстий и поглощения растворителя.

    Процесс зачистки и травления печатной платы

    Большинство из нас, должно быть, слышали о процессе проектирования печатных плат (PCB).Но очень немногие осведомлены о деталях. В этом посте будут освещены различные этапы процесса проектирования печатной платы, но больше внимания будет уделено процессу снятия изоляции и травления печатной платы.

    Процесс проектирования и производства печатных плат

    Поскольку производитель меняется, способ проектирования печатных плат также меняется. Таким образом, печатные платы могут быть спроектированы различными способами. Печатные платы могут производиться в больших количествах с помощью различных машин, имеющихся в обрабатывающей промышленности.Основные задействованные процессы:

    • Бурение
    • Штамповка
    • Обшивка
    • Окончательный процесс изготовления

    Для выполнения вышеупомянутых процессов используются высокоавтоматизированные машины с высокой точностью. Для проектирования высококачественной печатной платы требуется новейшее оборудование и оборудование. Некоторое из ключевого оборудования включает:

    • Тестеры летающих зондов
    • Станки для травления лент
    • Станки с ЧПУ
    • Оборудование для оптического контроля
    • Автоматические Гальванические Машины
    Процесс травления печатной платы

    При изготовлении печатных плат на подложку добавляется слой меди.Иногда обе стороны подложки покрываются слоями меди. Процесс травления печатной платы выполняется для того, чтобы избавиться от излишков меди, и после процесса травления остаются только необходимые следы меди.

    Процесс травления можно проводить разными способами. Однако чаще всего используется метод травления с использованием соляной кислоты или хлорида железа. Оба химиката в изобилии и экономичны. Основная цель процесса травления печатной платы — проследить конструкцию схемы на медной пластине.Для этого вам необходимо выполнить несколько шагов, а именно:

    Step 1: Самым первым шагом процесса травления является проектирование схемы с использованием программного обеспечения по вашему выбору. Когда дизайн будет готов, переверните его и распечатайте.

    Шаг 2: На копировальной бумаге распечатайте схему. Убедитесь, что дизайн напечатан на блестящей стороне бумаги.

    Шаг 3: Теперь возьмите медную пластину и протрите ее наждачной бумагой.Это сделает поверхность меди шероховатой и, таким образом, поможет ей эффективно удерживать дизайн. Есть определенные моменты, которые следует запомнить с шага 3 до последнего шага:

    • Используйте защитные перчатки при работе с медной пластиной и травильным раствором. Это предотвратит попадание масла с рук на медную пластину, а также защитит ваши руки от раствора или химикатов.
    • Когда вы шлифуете медную пластину, убедитесь, что вы делаете это правильно, особенно по краям пластины.

    Шаг 4: Теперь вымойте пластину небольшим количеством медицинского спирта и воды, чтобы смыть все мелкие частицы меди, удаляемые с поверхности во время шлифования. После мытья дайте пластине высохнуть.

    Шаг 5: Правильно вырежьте отпечатанный рисунок и поместите его на медную пластину лицевой стороной вниз.

    Шаг 6: Медная пластина проходит через ламинатор несколько раз, пока пластина не нагреется.

    Шаг 7: Выньте пластину из ламинатора после того, как она нагреется, и поместите ее в холодную ванну. Встряхните тарелку, чтобы вся бумага оторвалась и плавала по воде. На медной пластине вы увидите обведенную черным контуром.

    Шаг 8: Теперь выньте доску из ванны и поместите ее в раствор для травления. Встряхивайте медную пластину около 30 минут. Убедитесь, что вся медь вокруг конструкции растворена.

    Шаг 9: Выньте медную пластину и снова промойте ее на водяной бане.Держите его сохнуть. Когда он полностью высохнет, вы можете использовать медицинский спирт, чтобы удалить чернила, попавшие на печатную плату.

    Шаг 10: На этом процесс травления печатной платы завершен. Теперь вы можете просверлить отверстия с помощью подходящих инструментов и сверла требуемого размера.

    Процесс снятия изоляции с печатной платы

    После травления медь, присутствующая на печатной плате, покрывается гальваническим оловом или оловом / свинцом.Для удаления олова можно использовать концентрированную азотную кислоту. Азотная кислота очень эффективна при удалении олова и не повреждает медные дорожки цепи под металлическим оловом. Таким образом, теперь у вас есть четкий отчетливый контур меди на печатной плате. Теперь доску можно передать следующему процессу.

    Резист припой
    Это один из самых важных процессов при проектировании печатной платы. Области на печатной плате, которые не могут быть припаяны, покрыты припойным резистом.Тем самым он предотвращает образование следов припоя, которые могут привести к короткому замыканию между выводами соседних компонентов.

    Тестирование печатных плат
    После изготовления печатной платы следующим шагом будет тестирование. Это проверяет, исправна ли изготовленная печатная плата или нет ли дефектов. Сегодня печатные платы в больших объемах тестируются с использованием ряда передового испытательного оборудования. Некоторое оборудование, которое используется сегодня для тестирования печатных плат, — это испытательные машины ATG, которые включают в себя тестеры без крепления и летающие зонды.У них также есть возможность универсального тестирования сети.

    Сборка печатной платы
    Это последний шаг, который включает сборку различных электронных компонентов в их правильных местах на печатной плате. Сборку печатной платы можно выполнить одним из следующих способов:

    1. Технология поверхностного монтажа: В технологии поверхностного монтажа на плату помещается контактная площадка, ножки которой аналогичны конструкции печатной платы. Затем микросхемы закрепляются наверху этих контактных площадок.
    2. Технология сквозных отверстий: В технологии сквозных отверстий выводы компонента вставляются в отверстия, просверленные в печатной плате.

    Общим фактором в обеих вышеупомянутых технологиях является то, что выводы компонента электрически, а также механически фиксируются на печатной плате с помощью расплавленного металлического припоя.

    Это весь процесс проектирования печатной платы. Чтобы узнать больше, вы можете связаться с опытным производителем, таким как Sierra Assembly.Профессионалы компании проведут вас на протяжении всего процесса.

    Техника травления печатных плат и анализ раствора для травления

    С развитием индустрии печатных плат требования к сопротивлению различных проводов становились все выше и выше, что неизбежно требует более строгого контроля ширины проводов. В промышленном производстве качество печатных плат становится все лучше и лучше, а надежность — все выше и выше; но процесс проектирования становится все более разнообразным и совершенным.Использование технологии травления при обработке и сборке печатных плат становится все более и более распространенным.

    Что такое техника травления

    Техника травления — это метод избирательного травления или снятия изоляции с поверхности полупроводниковой подложки или поверхностной покрывающей пленки в соответствии с рисунком маски или требованиями к конструкции в полупроводниковом процессе. Методы травления можно разделить на влажное травление и сухое травление, химический раствор, используемый при влажном травлении посредством химических реакций для достижения цели травления, сухое травление обычно представляет собой плазменное травление, его эффект может быть ударным сколом по физике поверхности плазмы, или, возможно, активированная плазмой химическая реакция между основными и поверхностными атомами, или даже роль может быть их смесью.

    Мокрое травление

    Мокрое травление — это метод, при котором травящие материалы погружаются в травильный раствор для травления. Это наиболее распространенный метод травления. На скорость травления травленого объекта влияют три фактора: концентрация травильного раствора, температура травильного раствора и перемешивание. Говоря качественно, повышение температуры травления и добавление перемешивания может эффективно увеличить скорость травления; Характеристика мокрого травления изотропна. Несколько общих веществ в процессе производства полупроводников мокрого травления кремния, диоксида кремния, нитрида кремния и алюминия.Травление монокристаллического и поликристаллического кремния обычно представляет собой смесь азотной кислоты и фтористоводородной кислоты, этот ответ представляет собой использование окисления диоксида кремния на поверхности кремния азотной кислотой, использование фтористоводородной кислоты приведет к удалению растворителя кремния, реакция выглядит следующим образом: Мокрое травление диоксида кремния обычно плавиковой кислотой, реакция следующая: Практическое применение — использование разбавленной фтористоводородной кислоты или добавленного фторида в качестве буферного агента для контроля скорости травления.Нитрид кремния можно нагреть до 180 ° C, раствор фосфорной кислоты (85%) для травления. Мокрое травление алюминия или алюминиевого сплава — это использование фосфорной кислоты, азотной кислоты, уксусной кислоты и смеси воды, характерной для 80% фосфорной кислоты, 5% азотной кислоты, уксусной кислоты и 10% воды. Путем окисления алюминия в азотной кислоте до алюминия, а затем растворение фосфата оксида алюминия и т.д., чтобы достичь эффекта травления печатной платы. В настоящее время для травления печатных плат используются растворители: железо (хлорид железа), хлорид меди (хлорид меди), щелочной аммиак (щелочной аммиак), сернокислый пероксид водорода (серная кислота + перекись водорода) травильная жидкость, персульфат аммония, серная кислота — травильный раствор хромовой кислоты.Как производство печатных плат в Fusion PCB компании Seeed. Жидкость для травления — это в основном раствор хлорида меди, жидкость хлорида железа, щелочное травление, травление кислотой / перекисью водорода (перекисью водорода). Хлоридная жидкость, протравленная хлоридом меди (CuCl 2 Castle, 2H 2 O) + гидрохлорид (HCl) + пероксид водорода (H 2 O 2 ) + вода (H 2 O) состав; три жидкости, протравленные хлоридом железа (FeCl 3 ) + гидрохлорид (HCl) + вода (H 2 O) состава; щелочная травильная жидкость основных компонентов содержит комплексный ион аммиака меди; серная кислота / перекись водорода (перекись водорода) вытравливает жидкость до серной кислоты и перекиси водорода (перекиси водорода) в основном компонентов.Процесс травления печатных плат и рынок хлорида меди и хлорида железа, около 95% производителей печатных плат используют хлорид меди (CuCl 2 ), изготовители подложек для ИС около 80% используют хлорид железа (FeCl 3 ), 20% используют хлорид меди (CuCl ). 2 ).

    Преимущества мокрого травления

    • Хорошая однородность поверхности.
    • Хорошая адаптируемость, подходит практически ко всем металлам, стеклу, пластику и т. Д.
    • Низкая стоимость.
    • С отличной селективностью текущая пленка останавливается после травления, не повреждая пленку из других материалов ниже.

    Недостатки мокрого травления

    • Изотропное травление;
    • Точность травления рисунка не идеальна;
    • Самую маленькую линию вытравленного рисунка трудно контролировать;

    Сухое травление

    Сухое травление — это метод, который использует плазму для травления тонких пленок и является наиболее важным методом травления устройств субмикронных размеров. Он использует плазму для реакции с поверхностной пленкой с образованием летучих веществ или прямой бомбардировки поверхности пленки. подвергнуться бомбардировке; Характерной чертой сухого травления является анизотропия.

    Характеристики сухого физического травления

    • Механизм травления: физическое ионное распыление;
    • Скорость травления: быстрая;
    • Контроль ширины линии: легко контролировать;
    • Профиль боковой стенки: Анизотропия;

    Характеристики сухого химического травления

    • Механизм травления: химическая реакция активного элемента;
    • Скорость травления: медленная;
    • Контроль ширины линии: Непросто контролировать;
    • Профиль боковой стенки: Изотропный;

    Преимущества сухого травления

    • Анизотропия профиля травления;
    • Минимальное осыпание фоторезиста;
    • Хорошая однородность травления;
    • Низкая стоимость химии;

    Недостатки сухого травления

    • Выбор травления для нижележащего материала относительно плох;
    • Повреждение, вызванное плазмой;
    • Дорогое оборудование;
    Сухое травление имеет более сложные области применения, а не только печатные платы.А с мокрым травлением легко работать, и вы даже можете узнать, как сделать печатную плату дома . Вам также может понравиться: * Список программного обеспечения для проектирования печатных плат * Обработка поверхности печатной платы * Где купить электронные компоненты в Интернете

    Продолжить чтение

    Как сделать печатную плату в домашних условиях

    Узнайте, как сделать печатную плату дома, используя метод утюга и лазерного принтера и травитель с хлоридом железа. Печатная плата (PCB) механически поддерживает и электрически соединяет электронные компоненты или электрические компоненты с помощью токопроводящих дорожек, контактных площадок и других элементов, вытравленных с одного или нескольких слоев меди, нанесенных на и / или между слоями листов непроводящей подложки.Компоненты обычно припаиваются к печатной плате для электрического соединения и механического крепления их к ней.

    • Печатная плата с медным покрытием — AliExpress
    • Раствор для травления хлористого железа
    • Сверло + биты для печатной платы — AliExpress
    • Наждачная бумага
    • Резак для бумаги
    • Перманентный маркер
    • Лазерный принтер

    Когда вы закончите проектировать макет платы вашей схемы в Eagle, перейдите в Настройки слоя и выберите Скрыть слои.

    Затем выберите только следующие слои для печатной платы только нижнего слоя:

    • 16 — низ
    • 17 — Колодки
    • 18 — Vias
    • 20 — Размер
    • 45 — Отверстия

    Затем перейдите в Файл> Печать. Установите для принтера Microsoft Print to PDF.

    Убедитесь, что также выбраны следующие настройки: Черный и Подпись.

    Щелкните OK и сохраните файл в папке назначения по вашему выбору.

    ×

    Распечатайте файл PDF с помощью лазерного резака на листе глянцевой фотобумаги.

    Убедитесь, что масштаб печати равен 1,0

    Не меняйте другие настройки принтера.

    ×

    Вырежьте изображение печатной платы по размеру с помощью ножа для бумаги и масштабируйте.

    ×

    Отметьте размеры изображения на печатной плате перманентным маркером. Затем с помощью ножа для бумаги и шкалы обрежьте печатную плату до нужного размера.

    ×

    Отшлифуйте печатную плату мелкой наждачной бумагой и небольшим количеством воды.

    Поместите изображение прямо на медную сторону печатной платы и прогладьте его примерно 10 минут.

    При этом чернила для лазерной печати переносятся с фотобумаги на поверхность печатной платы.

    Удалите лишнюю бумагу с небольшим количеством воды, чтобы у вас осталась только испачканная печатная плата.

    × ×

    Я приготовил раствор хлорида железа и воды. Когда мы смешиваем эти два вещества, происходит экзотермическая реакция, и поэтому мы должны смешивать раствор, предпочтительно в пластиковом или стеклянном контейнере.Не смешивайте раствор в металлической таре.

    Встряхивайте контейнер примерно 10 минут. Кислый раствор будет медленно травить необлученную медь. Вы можете ускорить процесс, добавив больше хлорида железа.

    × ×

    Я просверлил отверстия под компоненты электродрелью. Вы также можете использовать ручное сверло для печатных плат.

    Я также использовал сверло большего размера, чтобы просверлить отверстия для монтажных стоек.

    ×

    Некоторые схемы, которые я сделал, используя этот метод изготовления печатных плат.

    YouTube: Electro Guruji
    Instagram: @electroguruji
    Facebook: Electro Guruji
    ElectroNoonbs.io: ElectroGuruji

    Если вы узнали что-то из этого руководства, не забудьте подписаться на мой канал YouTube и подписаться на мой канал YouTube, чтобы увидеть больше проектов.Если у вас есть какие-либо сомнения или вопросы, не стесняйтесь размещать их в разделе комментариев.

    ×

    10 недостатков, которые необходимо учитывать, если вы хотите травить печатную плату в домашних условиях

    Одна из основных причин, по которой люди берутся за травление печатных плат своими руками, связана с ростом затрат. Наем специалистов позволяет быстро обанкротиться, не забывая, что много денег потрачено на труд и материалы.

    С другой стороны, травление печатной платы само по себе также может оказаться дорогостоящей ошибкой. Если вы не уверены, что делаете, вы в конечном итоге нанесете еще больший ущерб, и результат может быть не таким, как вы планировали.

    Травление печатной платы своими руками может быть худшим. В этой статье мы укажем на десять недостатков гравировки печатных плат собственными силами.

    (можно сделать травление печатной платы своими руками)

    1. Нет профессионального оборудования для травления печатных плат

    Без сомнения, процесс травления своими руками может быть увлекательным и увлекательным занятием.Нет ничего более приятного, чем иметь собственное творение, которое будет работать так, как вы хотите. Но прежде чем приступить к травлению печатной платы в домашних условиях, у вас должно быть необходимое оборудование.

    Есть ли у вас подходящие материалы для самостоятельного травления? Некоторое профессиональное оборудование, которое вам понадобится в этом случае, включает следующее:

    • Паяльник
    • Лазерный принтер
    • Сверлильный станок
    • Стальная вата или наждачная бумага
    • Утюг
    • Перчатки
    • Перманентный маркер
    • Глянцевая бумага
    • Хлорид железа

    К сожалению, у большинства энтузиастов DIY PCB отсутствует профессиональное оборудование, необходимое для самостоятельного травления печатных плат.Например, если у вас нет резиновых перчаток, ваша рука может растянуться. Следовательно, для травления печатной платы, которая будет функционировать должным образом, необходимо иметь правильное оборудование.

    (Для травления печатной платы своими руками необходимо профессиональное оборудование)

    2. Контроль времени и температуры реагента для травления печатной платы

    В печатных платах травление — это процесс, при котором вы используете реагент или сильную кислоту, чтобы эффективно разрезать незащищенные участки поверхности, чтобы придать намеченный дизайн.В современном производстве при создании предлагаемого макета требуется несколько химикатов.

    Для травления меди на печатной плате требуются такие реагенты, как хлорид железа и аммоний. Но чтобы обеспечить эффективную печать меди, реагент необходимо выдерживать при определенных температурах. Например, персульфат аммония имеет тенденцию к разложению при нагревании.

    Если вы хотите, чтобы процесс травления протекал гладко, вы должны контролировать реагент для травления при определенных температурах.

    К сожалению, это сложно при травлении печатной платы в домашних условиях, поскольку энтузиастам может не хватать контроля времени, необходимого для измерения температуры травильного реагента.

    (Чтобы добиться хорошего процесса травления, вы должны выбрать правильный травильный агент)

    3. Легко потерять блеск поверхности печатной платы

    Наиболее существенная разница между глянцевым покрытием печатной платы и матовым покрытием заключается в большей эстетике. Большинство людей считают, что глянцевые покрытия выглядят лучше. Они блестящие, отражают свет и выглядят светлее. Глянцевая поверхность печатной платы также устойчива к царапинам.

    Опять же, хотя производить печатные платы самостоятельно — это весело и увлекательно, вы должны помнить, что вы можете быстро потерять блеск поверхности печатной платы. Наняв профессионала, вы получите лучшую печатную плату с высококачественным глянцевым покрытием.

    Профессиональные производители печатных плат знают, как создавать глянцевые поверхности печатных плат, которые имеют множество преимуществ, таких как упомянутые выше. Однако травление печатной платы в домашних условиях приведет к потере блеска покрытия печатной платы.

    (Вы можете быстро потерять превосходный блеск на печатной плате при травлении печатной платы в домашних условиях)

    4. Травление печатной платы и функции, связанные с печатной платой

    Травление печатных плат во многом зависит от функции или роли печатной платы. Гравировка избавляет от лишней меди, чтобы выявить заранее заданный желаемый рисунок схемы. Разработчики печатных плат используют несколько способов травления печатных плат.

    Некоторые из наиболее распространенных методов травления печатных плат включают химическое травление, лазерное травление печатных плат и плазменное травление для изготовления печатных плат.Вы выбираете все это в зависимости от функции печатной платы.

    К сожалению, многие энтузиасты печатных плат не понимают, что травление печатной платы связано с ее назначением. Чтобы обеспечить качество вашей печатной платы, вам, возможно, придется обратиться за помощью к специалистам по травлению, так как сделать самодельную работу дома сложно.

    (В зависимости от ваших требований к печатной плате вы можете травить печатную плату)

    5. Комплексный процесс травления печатных плат

    Большинство энтузиастов печатных плат и производителей не понимают, как травить медь на печатных платах.Как вы понимаете, травление печатных плат — процесс непростой. Это очень сложный процесс, который в случае неправильного выполнения может привести к производству неэффективных печатных плат. Делать это самостоятельно — рискованно, и поэтому крайне не рекомендуется.

    Поскольку травление печатных плат — сложный процесс, вам может потребоваться помощь профессионала. У вас есть необходимые инструменты и химические реактивы, необходимые для травления печатных плат? В противном случае вы не сможете выполнить некоторые сложные действия, связанные с травлением печатной платы.

    (При создании сложной печатной платы может потребоваться помощь опытного дизайнера)

    6. Контрольная толщина

    Знаете ли вы стандартную ширину, необходимую для печатной платы? Большинство разработчиков печатных плат считают, что стандартная толщина должна составлять 1,57 мм. В определенной степени это отчасти верно. Хотя в этом есть доля правды, именно такие размеры использовались ранее при изготовлении печатных плат.Таким образом, фактическую толщину печатной платы можно принять за 1,57 мм.

    Сегодня, однако, происходят многие изменения, когда многие люди и отрасли требуют более тонкой электроники. В связи с этим растет спрос на печатные платы меньшего размера, такие как платы 0,2 мм, 0,4 мм и 0,5 мм. Итак, как вы указываете толщину печатной платы, когда делаете ее самостоятельно? Как эффективно контролировать ширину печатной платы?

    При окончательном определении глубины вашей печатной платы вам необходимо принять во внимание такие факторы, как гибкость, вес, стоимость и согласование импеданса, о которых вы можете не знать, выполняя такой проект самостоятельно.

    (толщина печатной платы зависит от предыдущей толщины печатной платы)

    7. Канцерогены, образующиеся при травлении печатных плат

    Процесс травления печатной платы включает использование нескольких химикатов, большое количество которых может быть вредным именно при неправильном обращении. Опять же, хотя травить печатные платы дома — это весело, вам нужно убедиться, что вы защитите себя и окружающих вас людей. Если вы еще не знаете, химические реагенты, которые вы используете, содержат канцерогены — химическое вещество, способное вызывать рак.

    Выполняя травление печатной платы своими руками или травление печатных плат в домашних условиях, вы будете взаимодействовать с реагентами, не забывая, что вам придется решать вопросы, связанные с переработкой. Все это заставит вас потратить впустую много времени и ресурсов. Чтобы убедиться, что вы не имеете дело с химическими реагентами, которые могут нанести вам вред или продолжать тратить драгоценное время, вы можете найти уместным обратиться за помощью к услугам профессионалов.

    (Во избежание повреждений следует тщательно выбирать химические реагенты, используемые для травления)

    8.Уменьшенный срок службы

    Все изделия должны быть достаточно прочными и служить в течение разумного периода времени. То же самое и с производством печатных плат. Производители печатных плат должны гарантировать, что продукция, которую они выпускают на рынок, прослужит разумный срок. Если вы внимательно посмотрите на это, то заметите, что печатные платы от производителей, как правило, служат немного дольше.

    К сожалению, протравленные в домашних условиях печатные платы не работают долго.Многие из них работают некоторое время, прежде чем выйдут из строя. Причин этих сбоев множество, например, использование некачественных материалов и оборудования или несоблюдение правильного процесса / этапов травления. Чтобы гарантировать, что ваша печатная плата прослужит долго, вам, возможно, придется покупать их у производителей, поскольку они обладают высококачественными знаниями о печатных платах.

    9. Процесс травления печатной платы не подлежит переработке

    Когда дело доходит до печатной платы, переделка или переделка — это термин, обозначающий доработку определенной операции или ремонт электронных компонентов печатной платы.Чаще всего этот процесс включает повторную пайку или пайку накладных деталей. Ремонт состоит из замены резисторов и конденсаторов, модификации проводов или замены компонентов SMT на печатной плате.

    Как отмечалось ранее, нет ничего более приятного, чем травление печатной платы своими руками. Но вы должны знать, что если вы не можете переделать, то небольшая ошибка во время проектирования и производства вашей печатной платы заставит вас начать все сначала. Чтобы избежать этого, вам может потребоваться профессиональная помощь.

    10. Использование некачественной техники

    Наконец, в тот момент, когда вы пытаетесь травить свою печатную плату дома или самостоятельно, вы должны быть готовы потратить на это много времени, ожидая некачественной печатной платы в момент завершения травления. Но почему, спросите вы. Обращаясь к профессиональным услугам, вы будете спокойны, зная, что ваши доски будут выгравированы с использованием новейших технологий, оборудования и опытного персонала. Еще лучше, вы производите свои доски быстро, не забывая, что они прослужат долго.

    Сводка

    Самостоятельно протравить печатную плату — это весело и увлекательно. Но, как вы могли заметить, существует множество подводных камней, связанных с травлением самостоятельно. Вы будете производить печатные платы с сокращенным сроком хранения и, в частности, взаимодействовать с вредными химическими веществами. Чтобы этого не произошло, вам, возможно, придется обратиться за помощью к профессионалу.

    OurPCB — поставщик услуг, специализирующийся на производстве печатных плат различных конструкций. Мы понимаем процесс травления, поскольку работаем в этой области более десяти лет.С нами ваши доски соответствуют одним из самых высоких технических стандартов.

    В отличие от других фирм, наша компания OurPCB гарантирует, что травление вашей платы будет своевременным, тщательным и рентабельным.
