Что представляет собой диод Шоттки SR560. Каковы его основные параметры и характеристики. Где применяется SR560 и в чем его преимущества. Как правильно использовать этот диод в схемах.

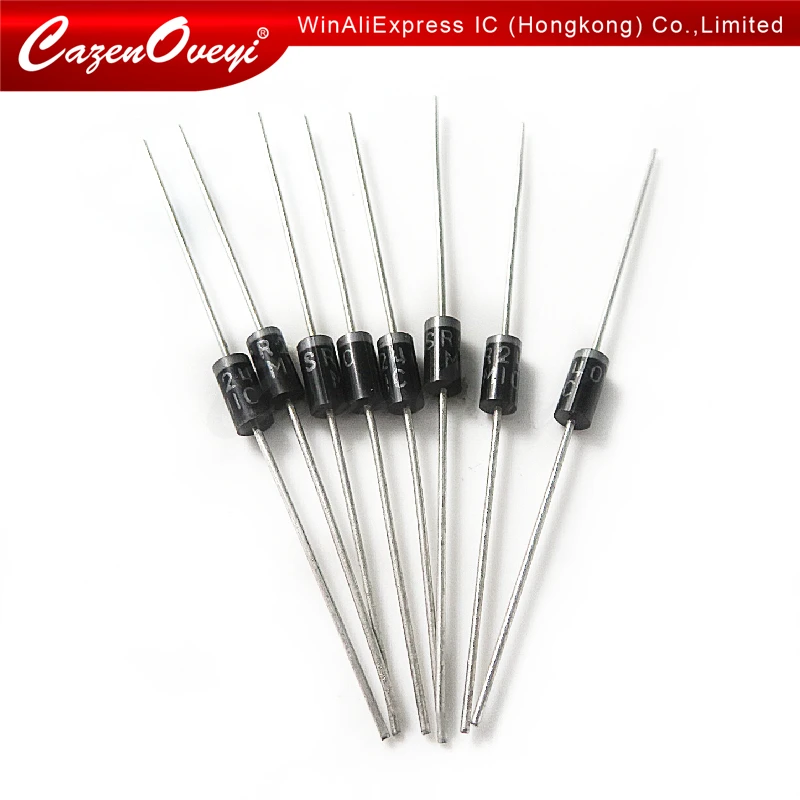

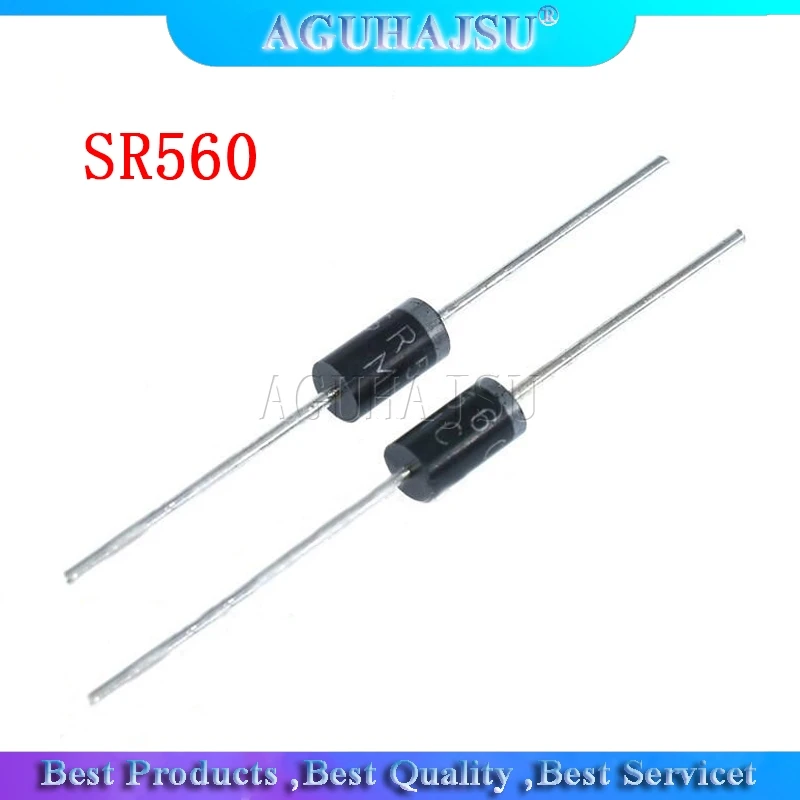

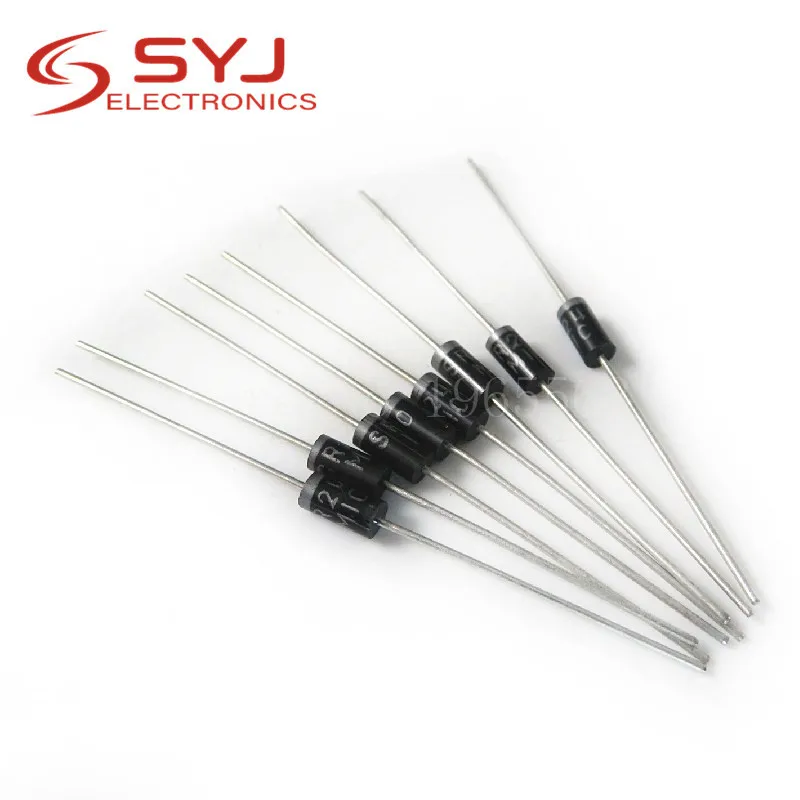

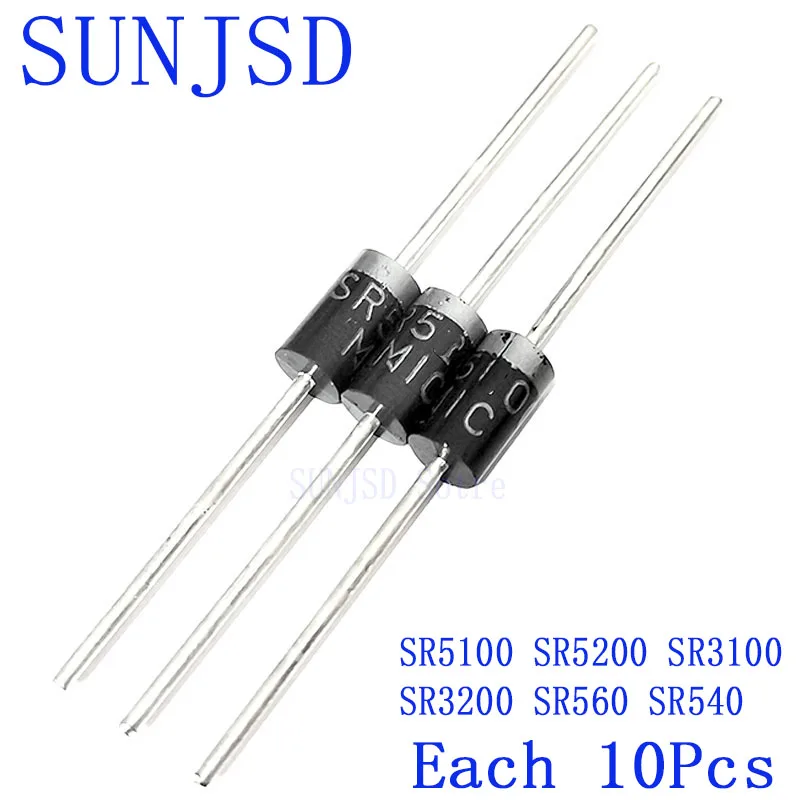

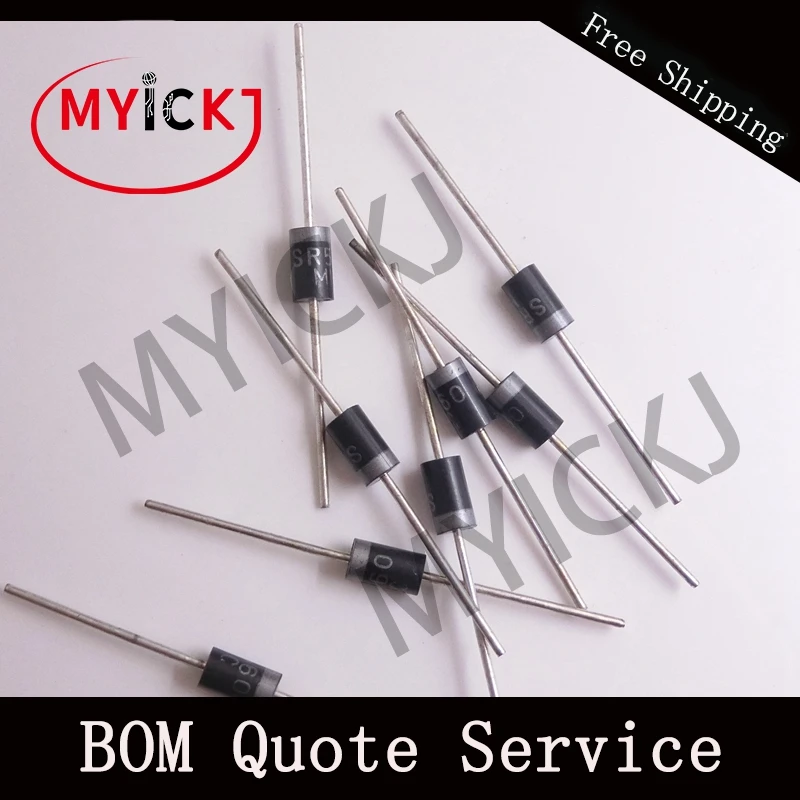

Обзор диода Шоттки SR560
SR560 представляет собой диод Шоттки, предназначенный для использования в высокочастотных схемах с быстрым переключением. Этот компонент обладает следующими ключевыми особенностями:
- Максимальное обратное напряжение: 60 В
- Максимальный прямой ток: 5 А
- Низкое прямое падение напряжения
- Корпус: DO-201AD
- Высокая надежность и эффективность
Благодаря своим характеристикам, SR560 находит широкое применение в импульсных источниках питания, выпрямителях, схемах защиты и других устройствах, где требуется быстрое переключение.
Конструкция и принцип работы SR560
Диод Шоттки SR560 имеет следующую конструкцию:
- Анод — металлический электрод (обычно из платины, вольфрама, хрома или молибдена)
- Катод — полупроводник n-типа
На границе металла и полупроводника образуется барьер Шоттки, который обеспечивает быстрое переключение и низкое падение напряжения. Как работает этот барьер?
- При прямом смещении электроны легко преодолевают барьер, обеспечивая высокую проводимость
- При обратном смещении барьер блокирует ток
- Отсутствие накопления заряда обеспечивает очень быстрое переключение
Благодаря этому SR560 имеет более низкое прямое падение напряжения (около 0.3-0.4 В) по сравнению с обычными кремниевыми диодами (0.6-0.7 В).

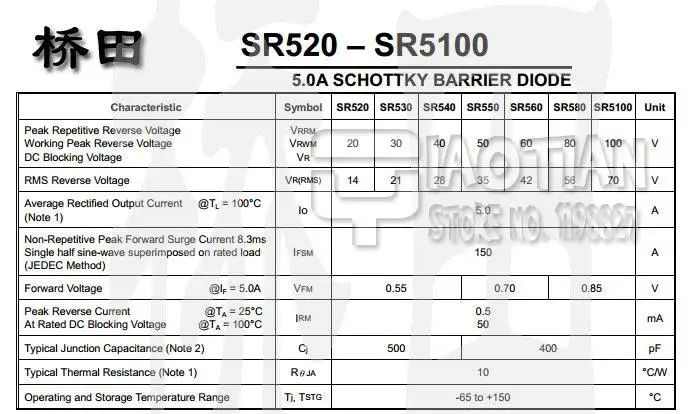

Основные параметры и характеристики SR560
Рассмотрим ключевые электрические параметры диода Шоттки SR560:
- Максимальное обратное напряжение: 60 В
- Максимальный постоянный прямой ток: 5 А
- Максимальный импульсный ток: 250 А (при длительности импульса 8.3 мс)
- Прямое падение напряжения: 0.55 В (при токе 5 А)
- Максимальный обратный ток: 0.5 мА (при 60 В)
- Емкость перехода: 300 пФ
- Диапазон рабочих температур: -55°C до +150°C
Эти параметры определяют возможности применения SR560 в различных схемах. Как правильно выбрать диод по этим характеристикам?
Применение диода Шоттки SR560
Благодаря своим характеристикам, SR560 широко используется в следующих областях:
- Импульсные источники питания
- Высокочастотные выпрямители
- Схемы защиты от обратной полярности
- Преобразователи DC-DC
- Схемы фиксации уровня и восстановления постоянной составляющей
- Солнечные инверторы
Рассмотрим некоторые типовые применения SR560 подробнее:
Выпрямитель в импульсном источнике питания
В импульсных источниках питания SR560 используется в качестве выходного выпрямителя. Низкое прямое падение напряжения обеспечивает высокий КПД преобразования. А малое время обратного восстановления позволяет работать на высоких частотах, уменьшая габариты трансформатора.
Защита от обратной полярности
SR560 можно использовать для защиты устройства от неправильного подключения источника питания. При этом диод включается параллельно входу питания в обратном направлении. Как это работает?
- При правильной полярности диод закрыт и не влияет на работу схемы
- При обратной полярности диод открывается и шунтирует вход, защищая устройство
Схема удержания пикового значения
SR560 применяется в схемах выборки-хранения и удержания пикового значения сигнала. Быстродействие диода позволяет точно фиксировать короткие импульсы. А малый обратный ток обеспечивает длительное хранение напряжения на конденсаторе.
Преимущества использования SR560
По сравнению с обычными кремниевыми диодами, SR560 имеет ряд важных преимуществ:
- Более низкое прямое падение напряжения (0.3-0.4 В против 0.6-0.7 В)
- Намного меньшее время обратного восстановления
- Возможность работы на высоких частотах (до сотен МГц)
- Низкие потери на прямом токе
- Высокая надежность и долговечность
Эти особенности делают SR560 отличным выбором для многих современных устройств. Но в каких случаях лучше использовать обычный диод?
Особенности применения SR560 в схемах
При использовании диода Шоттки SR560 следует учитывать некоторые нюансы:
- Более высокий обратный ток утечки по сравнению с обычными диодами
- Меньшее максимальное обратное напряжение
- Чувствительность к статическому электричеству
Как правильно применять SR560 с учетом этих особенностей?
- Не превышать максимальное обратное напряжение 60 В
- Использовать теплоотвод при больших прямых токах
- Применять защиту от статического электричества при монтаже
- Учитывать влияние обратного тока в прецизионных схемах
Соблюдение этих правил позволит максимально эффективно использовать преимущества SR560 в ваших разработках.
Выбор аналогов SR560
SR560 имеет ряд аналогов с похожими характеристиками. Как правильно выбрать замену?
- 1N5817 — близкий аналог, но с меньшим максимальным током (1А)
- 1N5820 — аналог на больший ток (8А)
- SS16 — SMD-аналог в корпусе DO-214AC
- SK56 — аналог с чуть большим обратным напряжением (60В)
При выборе замены следует обращать внимание на следующие ключевые параметры:
- Максимальное обратное напряжение
- Максимальный прямой ток
- Прямое падение напряжения
- Время обратного восстановления
- Тип корпуса
Справочники
- Каталог
- О магазине
- О магазине
- Контакты
- Обратная связь
- Оплата
- Доставка
- Как купить
- Ответы на вопросы
- Сотрудничество
- Правовая информация
- Товары под заказ
- Параметрический фильтр
- Вакансии
- Скидки
- Оплата
- Доставка
- Как купить
- Справочник
- Личный кабинет
- Мои настройки
- Мои заказы
- Моя корзина
- Подписка
- /Справочники
- /Справочник по диодам и диодным мостам
- /Страница не найдена
|
|
Знакомство с диодом Шоттки SR560 Техническое описание, схема выводов, характеристики и применение
В этом посте сегодня.
Я подробно расскажу о Введении в SR560. SR560 — это диод Шоттки, используемый в основном в чрезвычайно быстродействующих… Привет друзья! Надеюсь, ты сегодня в порядке. Я приветствую вас на борту. Рад видеть вас рядом. В этом посте сегодня. Я подробно расскажу о Введении в SR560.
SR560 — это диод Шоттки, используемый в основном в устройствах с чрезвычайно быстрым переключением. Устройство SR560, способное выдерживать высокие импульсные токи, отличается высокой эффективностью и надежностью и имеет максимальное периодическое пиковое обратное напряжение 60 В, а максимальное среднеквадратичное напряжение составляет 42 В.
Прочтите этот пост полностью, так как я буду обсуждать введение в SR560, включая техническое описание, распиновку, функции и приложения.
Давайте начнем. Знакомство с SR560 - SR560 — это диод Шоттки, который в основном используется для чрезвычайно быстрого переключения.
- Его также называют диодом с горячими носителями, который имеет низкое прямое падение напряжения.
- Доступен в корпусе DO-201AD с максимальным блокирующим напряжением постоянного тока 60 В. Диапазон температур хранения составляет от -55 до 150°С, а средний максимальный прямой ток составляет 5А.
- SR560 имеет две клеммы, называемые анодом и катодом.
- Низкие потери мощности и недорогое устройство, SR560 имеет низкое прямое падение напряжения. Он весит всего 1,1 г, а цветная полоса на устройстве указывает на катодную клемму, а другой конец — на анодную клемму. Диод Шоттки
- также называют диодом с горячей несущей. Этот диод демонстрирует низкую электронную энергию в несмещенном состоянии. Из-за этой низкой энергии образуется барьер, ограничивающий движение электронов. Так как барьер построен, причина, по которой это устройство также называется горячим диодом-носителем.
- И диод Шоттки, и обычный диод одинаковы, когда речь идет о протекании тока, т. е. оба способствуют протеканию тока в одном направлении и ограничивают его в противоположном направлении.
- Эти диоды отличаются по напряжению, необходимому для питания этих диодов.
- Для обоих диодов требуется напряжение источника постоянного тока 2 В, тогда как для диода Шоттки требуется всего 0,3 В, оставляя 1,7 В для питания диода. А обычному диоду требуется всего 0,7 В, оставляя 1,3 В для питания диода.
е. оба способствуют протеканию тока в одном направлении и ограничивают его в противоположном направлении.Прежде чем применять этот компонент в вашем электрическом проекте, целесообразно получить техническое описание компонента, в котором подробно описаны основные характеристики устройства. Вы можете скачать техническое описание SR560, нажав на ссылку ниже. SR560 Распиновка На следующем рисунке показана схема выводов SR560.

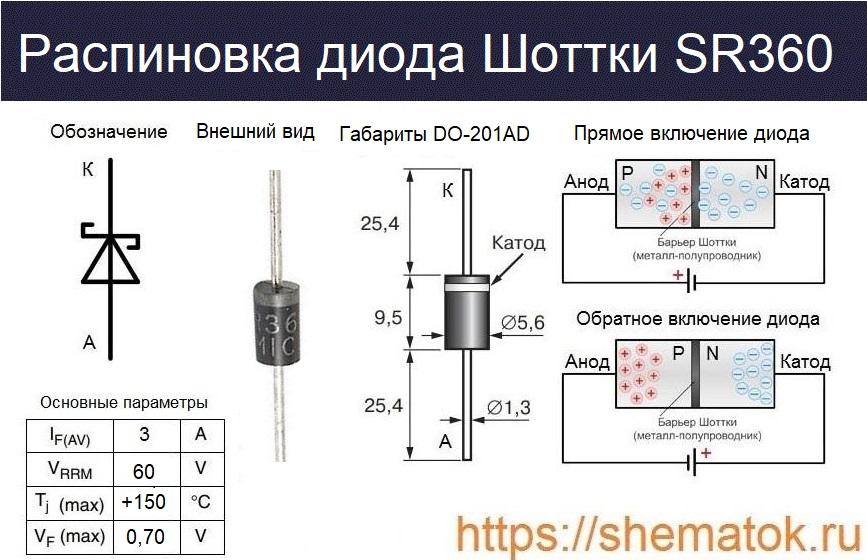

- Этот высокоэффективный компонент представляет собой двухконтактное устройство. Штыри также называют клеммами, используемыми для внешнего соединения с электрической цепью.
- Один вывод называется анодом, а другой — катодом. Анодный контакт является положительным и является местом, где ток входит в устройство, в то время как катодный контакт является отрицательным и представляет собой область, откуда ток выходит из диода.
- Важно отметить, что ток течет от клеммы анода к клемме катода.
- Более того, это однонаправленное устройство, то есть ток течет только в одном направлении, то есть от анода к катоду.
- Вы не можете заставить это устройство работать в обоих направлениях. Это приведет к повреждению компонента.
- Стойкость к высоким импульсным токам
- Высокая сила тока Пакет
- = DO-201AD
- Полярность = катодная полоса
- Монтажное положение = Любое
- Повторяющееся пиковое обратное напряжение = 60 В
- Пиковый обратный ток = 0,5 мА
- Низкая стоимость и высокая надежность
- Низкое прямое падение напряжения
- Низкие потери мощности и высокая эффективность
Когда металл соединяется с полупроводниковым материалом, получается диод Шоттки.
Когда такие металлы, как платина, вольфрам, хром и молибден, объединяются с материалом n-типа, они образуют диод Шоттки.
Прямое падение напряжения на диоде Шоттки зависит от природы металла и полупроводникового материала, используемых при формировании этого диода.
Диод Шоттки представляет собой двухконтактное устройство, в котором один контакт называется анодом, а другой — катодом. Анодный стержень положительный и состоит из металла, а катодный стержень отрицательный и изготовлен из полупроводникового материала n-типа.
Вы также можете применить полупроводниковый материал p-типа для изготовления диода Шоттки, но они имеют низкое прямое падение напряжения по сравнению с материалом n-типа.
- Используется в высокочастотных и низковольтных инверторах.
- Используется для защиты от неправильной полярности и преобразователей постоянного тока.
- Используется в схемах свободного хода и логических схемах.
- Используется в схемах выборки и хранения.
- Используется в солнечных системах и радиочастотах.
- Используется для обнаружения сигналов и чрезвычайно быстрого переключения.
- Используется для управления электронным зарядом.
Это все на сегодня. Я надеюсь, что вы найдете эту статью полезной. Если у вас есть какие-либо вопросы, вы можете обратиться ко мне в разделе комментариев ниже, я буду рад помочь вам, чем смогу. Не стесняйтесь делиться своими ценными предложениями по контенту, которым мы делимся, чтобы мы продолжали выпускать качественный контент. Спасибо за прочтение статьи.
JLBCB — Прототип 10 печатных плат за 2 доллара США (для любого цвета) Китайское крупное предприятие по производству прототипов печатных плат, более 600 000 клиентов и онлайн-заказ Ежедневно Как получить денежный купон PCB от JLPCB: https://bit.
ly/2GMCH9w-Автор сайта
Сайед Заин Насир
Саидзаиннасир Я Сайед Заин Насир, основатель The Engineering Projects (TEP). я программист с 2009 года, до этого я просто искал вещи, делал небольшие проекты, а теперь делюсь своим знания через эту платформу. Я также работаю фрилансером и сделал много проектов, связанных с программирование и электрические схемы. Мой профиль Google+Подписаться Присоединиться

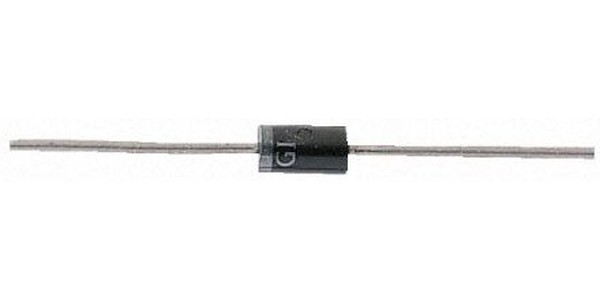

Schottkyho dioda DC Components SR560
product description
Schottky Diode
Urrm: 60V
If: 5A
Package: DO27
Parameters
| Diode Type | Schottky Diode |
| Максимальное обратное напряжение Vr | 60 В |
| Forward Voltage | 0. 7V |
| Forward Current If | 5A |
| Current Ifsm | 150A |
| Mounting | THT |
| Package | DO27 |
| Manufacturer PN | SR560 |
| Производитель | Компоненты постоянного тока |
| Вес | 1,18 г |
