Предохранители Уаз Патриот и реле с описанием и схемами блоков
Уаз Патриот (УАЗ – 3163) внедорожник повышенной проходимости выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с различными модификациями (Профи Пикап и Карго Уаз 23632, 23602). В нашем материале мы покажем описание блоков предохранителей и реле Уаз Патриот со схемами блоков и местами их расположения. В заключении предложим ознакомится с полным руководством по ремонту и обслуживанию.
Исполнение блоков предохранителей и реле Уаз Патриот и их назначение зависит от года выпуска и уровня оснащения и может отличаться от представленного.
Содержание
- 1 Блок с салоне
- 1.1 Вариант 1
- 1.2 Вариант 2
- 1.3 Вариант 3
- 2 Блоки под капотом
- 2.1 Блок предохранителей и реле
- 2.2 Дополнительные блоки
- 2.2.1 Блок на АКБ
- 2.2.2 Блок реле и предохранителей кондиционера
- 2.
2.3 Реле свечей накаливания и силовой предохранитель
- 3 Руководство Уаз Патриот
2.3 Реле свечей накаливания и силовой предохранительБлок с салоне
Находится под панелью приборов, со стороны водителя, за защитной крышкой.
Вариант 1
Подходит для автомобилей выпущенных с 2005 по 2011 год выпуска.

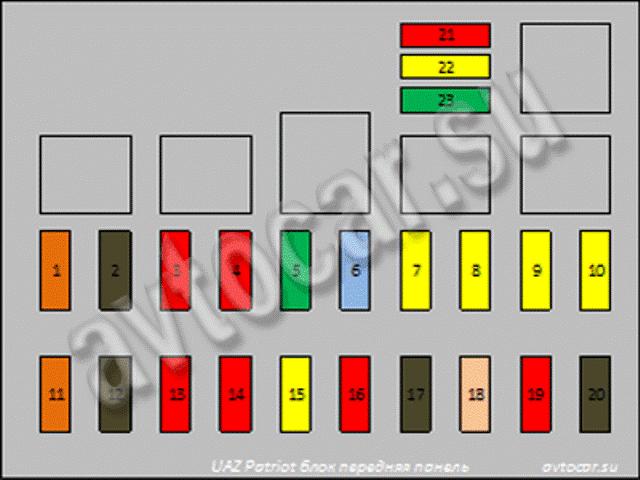

Схема
Описание
| F1 | 5А Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5А Ближний свет правой фары |
| F3 | 10А Дальний свет правой фары |
| F4 | 10А Правая противотуманная фара |
| F5 | 30А Система электро стеклоподъемников дверей, электропривод люка |
| F6 | 15А Штепсельная розетка переносной лампы |
| F7 | 20А Звуковые сигналы, электропривод зеркал |
| F8 | 20А Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20А Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20А Прикуриватель |
| F11 | 5А Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5А Ближний свет левой фары |
| F13 | 10А Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10А Левая противотуманная фара |
| F15 | 20А Система электро блокировки замков дверей |
| F16 | 10А Аварийная сигнализация и указатели поворота |
| F17 | 7,5А Плафоны освещения, выключатель сигнала торможения |
| F18 | 25А Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10А Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5А Задние противотуманные огни |
| F21 | Запасной предохранитель |
| F22 | Запасной предохранитель |
| F23 | Запасной предохранитель |
| Реле | |
| К1 | Резерв |
| К2 | Реле – прерыватель стеклоочистителя |
| К3 | Реле – прерыватель указателей поворота |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное (разгрузочное) реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле включения противотуманных фар |
За прикуриватель отвечает предохранитель номер 10 на 20А.
Вариант 2
Подходит для автомобилей с 2012 по 2014 год выпуска.
Схема
Обозначение
| F1 | 5А Габаритный огонь левый |
| F2 | 5А Габаритный огонь правый |
| F3 | 7,5А Ближний свет фар правый |
| F4 | 7,5А Ближний свет фар левый |
| F5 | 10А Дальний свет фар правый |
| F6 | 10А Дальний свет фар левый |
| F7 | 7,5А Противотуманный огонь |
| F8 | 20А Блокировка дверей |
| F9 | 10А Аварийная сигнализация |
| F10 | 10А Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30А Стеклоподъемники |
| F12 | 20А Прикуриватель, обогрев сидений |
| F13 | 20А Звуковой сигнал |
| F14 | 20А Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС) |
| F15 | 20А Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10А Противотуманная фара правая |
| F17 | 10А Противотуманная фара левая |
| F18 | 25А Отопитель |
| F19 | 7,5А Выключатель сигнала торможения, плафоны освещения |
| F20 | 5А Управление зеркалами |
| F21 | 10А Компрессор кондиционера |
| F22 | 15А Штепсельные розетки |
| Реле | |
| К1 | Противотуманные фары |
| К2 | Противотуманные фары |
| К3 | Дальний свет |
| К4 | Ближний свет |
| К5 | Разгрузочное реле |
| К6 | ЗМЗ 40904, 40905: Дополнительный отопитель |
| К7 | Компрессор |
| К8 | Указатели поворота и аварийная сигнализация |
| К9 | Прерыватель стеклоочистителя с регулировкой паузы |
За прикуриватель отвечает предохранитель номер 12 на 20А.
Вариант 3
Подходит для автомобилей выпущенных с 2014 года и по настоящее время.
Фото – пример
Схема
Назначение
| F1 | 10A РК “Dymos” кл.15 |
| F2 | 15A Розетка салона |
| F3 | 10A Компрессор кондиционера |
| F4 | 30A 2016-2020: Блок управления электро пакетом, кл.30 |
| 5A 2014-2015: Управление зеркалами | |
| F5 | 7.5A Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал |
| 25A 2014-2015: Отопитель | |
| F7 | 10A Противотуманная фара левая |
| F8 | 10A Противотуманная фара правая |
| F9 | 20A Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя |
| F10 | 20A Обогрев стекла двери задка, зеркал, модуль управления светом (МУС) |
| F11 | 20A ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем ) |
| F12 | 20A Прикуриватель, розетка в багажном отделении (2016-2020), обогрев сидений (2014-2015) |
| F13 | 30A РК “Dymos” кл. 30 |
| F14 | 10A 2016-2020: Стекло подъемники (модуль двери водителя) |
| 30A 2014-2015: Стекло подъемники | |
| F15 | 5A 2016-2020: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации |
| 10A 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации | |
| F16 | 15A 2016-2020: Подушка безопасности |
| 10A 2014-2015: Аварийная сигнализация | |
| F17 | 10A 2016-2020: Медиасистема (радиоприемник с аудио проигрывателем) |
| 20A 2014-2015: Блокировка дверей | |
| F18 | 15A 2016-2020: Блокировка дифференциала |
7. 5A 2014-2015: Противотуманный огонь | |
| F19 | 10A Дальний свет фар левый |
| F20 | 10A Дальний свет фар правый |
| F21 | 7.5A Ближний свет фар левый |
| F22 | 7.5A Ближний свет фар правый |
| F23 | 5A Габаритный огонь правый |
| F24 | 5A Габаритный огонь левый |
| F25 | 60A Обогрев ветрового стекла |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| Реле | |
| К1 | Реле включения противотуманных фар |
| К2 | 2014-2015: Реле включения обогрева стекла двери задка и зеркал |
| К3 | Реле включения дальнего света фар |
| К4 | ЗМЗ-40905: Реле дополнительного электронасоса отопителя 2016-2020: Реле включения ближнего света фар |
| К5 | 2014-2015: Реле включения ближнего света фар |
| 2016-2020: Реле дополнительного отопителя салона | |
| К6 | Реле компрессора кондиционера |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации |
| 2016-2020: Реле включения обогрева стекла двери задка и зеркал | |
| К8 | Прерыватель стеклоочистителя с программируемой паузой |
| К9 | Дополнительное (разгрузочное) реле |
| К10 | Реле обогрева ветрового стекла (разгрузочное) |
| Реле переключения топливных баков (для автомобилей с РК “УАЗ”) | |
| К11 | Реле времени обогрева ветрового стекла |
| К12 | 2016-2020: Реле блокировки дифференциала заднего моста |
За прикуриватель отвечает предохранитель номер 12 на 20А.
Блоки под капотом

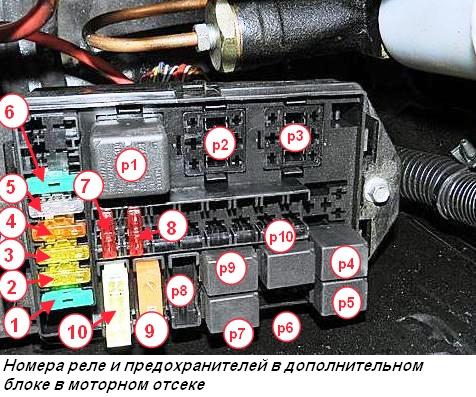

Блок предохранителей и реле
Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Схема
Расшифровка предохранителей
| F1 | Звуковой сигнал |
| F2 | Не устанавливается |
| F3 | Электро вентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Приборы |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Электро вентилятор |
| F9 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Подогреватель пред пусковой |
| F12 | Подогреватель пред пусковой |
| F13 | Подогреватель пред пусковой |
| F14 | Не устанавливается |
| F15 | Не устанавливается |
| F16 | Не устанавливается |
| F17 | 60/90А Монтажный блок, Обогреватель ветрового стекла |
| F18 | АБС (ESP) |
| F19 | Монтажный блок |
Реле
| R1 | Реле стартера, реле электро вентилятора 1 |
| R2 | Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца) |
| R3 | Реле подогревателя, Реле звуковых сигналов (блок старого образца) |
| R4 | Реле звукового сигнала, Реле КМПС УД (блок старого образца) |
| R5 | Реле КМПС УД, Реле электро вентилятора (блок старого образца) |
| R6 | Реле электро вентилятора, Реле электро бензонасоса (блок старого образца) |
| R7 | Реле электро бензонасоса, Реле электро вентилятора (блок старого образца) |
| R8 | Реле электро вентилятора, Реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 |
Дополнительные блоки
Блок на АКБ
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.
Блок реле и предохранителей кондиционера
Он расположен справа под капотом автомобиля.
Схема
Реле свечей накаливания и силовой предохранитель
Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем “Iveco” расположены под капотом с левой стороны на щитке передка.
Общее описание
| F1 | 7,5А Муфта компрессора кондиционера |
| F2 | 30А Вентилятор 1 |
| F3 | 30А Вентилятор 2 |
| F4 | 60А Силовой предохранитель свечей накаливания |
| Реле | |
| К1 | Реле включения вентилятора отопителя салона |
| К2 | Реле 1 заслонки рециркуляции |
| К3 | Реле 2 заслонки рециркуляции |
| К4 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | Реле свечей накаливания |
Руководство Уаз Патриот
Больше информации про ремонт и обслуживание Уаз Патриот можете узнать изучив полное оригинально руководство: “скачать“.
По данному материалу мы так же подготовили видео у нас на канале. Смотрите и подписывайтесь!
А если остались вопросы, задавайте их в комментарии.
Предохранители УАЗ Патриот, Пикап, Профи (2005-2019)
Все разгрузочные и управляющие реле, применяемые в системе электрооборудования автомобиля, а также плавкие предохранители установлены в блоках реле и предохранителей в салоне и моторном отсеке автомобиля.
Блок предохранителей в салоне
Блок реле и предохранителей в салоне расположен под крышкой на панели приборов слева от рулевой колонки.
Блок предохранителей (2005-2011)
| № | А | Функция/компонент |
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | Обогрева заднего стекла, наружных зеркал, МУС | |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F21 | 10 | Запасной предохранитель |
| F22 | 20 | Запасной предохранитель |
| F23 | 30 | Запасной предохранитель |
| Реле | ||
| К1 | — | |
| К2 | Реле-прерыватель стеклоочистителя | |
| Реле-прерыватель указателей поворота | ||
| К4 | Реле включения ближнего света фар | |
| К5 | Реле включения дальнего света фар | |
| К6 | Дополнительное (разгрузочное) реле | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения противотуманных фар | |
Блок предохранителей (2012-2014)
| № | А | Функция/компонент |
| F1 | 5 | Габаритный огонь левый |
| F2 | 5 | Габаритный огонь правый |
| F3 | 7. 5 | Ближний свет фар правый |
| F4 | 7.5 | Ближний свет фар левый |
| F5 | 10 | Дальний свет фар правый |
| F6 | 10 | Дальний свет фар левый |
| F7 | 7.5 | Противотуманный огонь |
| F8 | 20 | Блокировка дверей |
| F9 | 10 | Аварийная сигнализация |
| F10 | 10 | Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30 | Стеклоподъемники |
| 20 | Прикуриватель, обогрев сидений | |
| F13 | 20 | Звуковой сигнал |
| F14 | 20 | Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС) |
| F15 | 20 | Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10 | Противотуманная фара правая |
| F17 | 10 | Противотуманная фара левая |
| F18 | 25 | Отопитель |
| F19 | 7.5 | Выключатель сигнала торможения, плафоны освещения |
| F20 | 5 | Управление зеркалами |
| F21 | 10 | Компрессор кондиционера |
| F22 | 15 | Штепсельные розетки |
| Реле | ||
| К1 | Противотуманные фары | |
| К2 | Противотуманные фары | |
| К3 | Дальний свет | |
| К4 | Ближний свет | |
| К5 | Разгрузочное реле | |
| К6 | ЗМЗ 40904, 40905: Дополнительный отопитель | |
| К7 | Компрессор | |
| К8 | Указатели поворота и аварийная сигнализация | |
| К9 | Прерыватель стеклоочистителя с регулировкой паузы | |
Блок предохранителей (2014-2019)
| № | А | Функция/компонент |
| F1 | 10 | РК «Dymos» кл. 15 |
| F2 | 15 | Розетка салона |
| F3 | 10 | Компрессор кондиционера |
| F4 | 30 | 2016-2019: Блок управления электропакетом, кл.30 |
| 5 | 2014-2015: Управление зеркалами | |
| F5 | 7,5 | Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40 | 2016-2019: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал |
| 25 | 2014-2015: Отопитель | |
| F7 | 10 | Противотуманная фара левая |
| F8 | 10 | Противотуманная фара правая |
| F9 | 20 | Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя |
| F10 | 20 | Обогрев стекла двери задка, зеркал, модуль управления светом (МУС) |
| F11 | 20 | ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем ) |
| F12 | 20 | Прикуриватель, розетка в багажном отделении (2016-2019), обогрев сидений (2014-2015) |
| F13 | 30 | РК «Dymos» кл. 30 |
| F14 | 10 | 2016-2019: Стеклоподъемники (модуль двери водителя) |
| 30 | 2014-2015: Стеклоподъемники | |
| F15 | 5 | 2016-2019: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации |
| 10 | 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации | |
| F16 | 15 | 2016-2019: Подушка безопасности |
| 10 | 2014-2015: Аварийная сигнализация | |
| F17 | 10 | 2016-2019: Медиасистема (радиоприемник с аудиопроигрывателем) |
| 20 | 2014-2015: Блокировка дверей | |
| F18 | 15 | 2016-2019: Блокировка дифференциала |
| 7,5 | 2014-2015: Противотуманный огонь | |
| F19 | 10 | Дальний свет фар левый |
| F20 | 10 | Дальний свет фар правый |
| F21 | 7,5 | Ближний свет фар левый |
| F22 | 7,5 | Ближний свет фар правый |
| F23 | 5 | Габаритный огонь правый |
| F24 | 5 | Габаритный огонь левый |
| F25 | 60 | Обогрев ветрового стекла |
| F26 | 10 | Резерв |
| F27 | 10 | Резерв |
| F28 | 30 | Резерв |
| F29 | 25 | Резерв |
| F30 | 20 | Резерв |
| Реле | ||
| К1 | Реле включения противотуманных фар | |
| К2 | 2014-2015: Реле включения обогрева стекла двери задка и зеркал | |
| К3 | Реле включения дальнего света фар | |
| К4 | ЗМЗ-40905: Реле дополнительного электронасоса отопителя | |
| 2016-2019: Реле включения ближнего света фар | ||
| К5 | 2014-2015: Реле включения ближнего света фар | |
| 2016-2019: Реле дополнительного отопителя салона | ||
| К6 | Реле компрессора кондиционера | |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации | |
| 2016-2019: Реле включения обогрева стекла двери задка и зеркал | ||
| К8 | Прерыватель стеклоочистителя с программируемой паузой | |
| К9 | Дополнительное (разгрузочное) реле | |
| К10 | Реле обогрева ветрового стекла (разгрузочное) | |
| Реле переключения топливных баков (для автомобилей с РК «УАЗ») | ||
| К11 | Реле времени обогрева ветрового стекла | |
| К12 | 2016-2019: Реле блокировки дифференциала заднего моста | |
Блок предохранителей в моторном отсеке
Блок реле и предохранителей под капотом расположен на левой надставке брызговика автомобиля.
Схема расположения реле и предохранителей находится на внутренней стороне крышки блока
Вариант 1
Вариант 2
| № | А | Функция/компонент |
| F1 | 15 | Звуковой сигнал |
| F2 | — | Не устанавливается |
| F3 | 30 | Электровентилятор 2 |
| F4 | 25 | АБС (ESP) |
| F5 | 5 | Приборы |
| F6 | 20 | Бензонасос |
| F7 | 20 | Стартер |
| F8 | 30 | Электровентилятор |
| F9 | 10 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | 10 | АБС (ESP) |
| F11 | 20 | Подогреватель |
| F12 | 5 | Подогреватель |
| F13 | 25 | Подогреватель |
| F14 | — | Не устанавливается |
| F15 | — | Не устанавливается |
| F16 | — | Не устанавливается |
| F17 | 60 | Монтажный блок |
| 90 | Монтажный блок | |
| F18 | 40 | АБС (ESP) |
| F19 | 60 | Монтажный блок |
| Реле | ||
| К1 | Реле стартера | |
| К2 | Реле подогревателя | |
| Реле времени стеклосмывателя двери задка (вариант 1) | ||
| К3 | Реле подогревателя | |
| Реле звуковых сигналов (вариант 1) | ||
| К4 | Реле звукового сигнала | |
| Реле блока управления двигателем (КМПСУД (вариант 1)) | ||
| К5 | Реле блока управления двигателем (КМПСУД) | |
| Реле электровентилятора (вариант 1) | ||
| К6 | Реле электровентилятора | |
| Реле электробензонасоса (вариант 1) | ||
| К7 | Реле электробензонасоса | |
| Реле электровентилятора (вариант 1) | ||
| К8 | Реле электровентилятора | |
| Реле кондиционера (вариант 1) | ||
| К9 | Реле компрессора (вариант 1) | |
| К10 | Реле блока управления заслонкой рециркуляции (вариант 1) | |
Блок реле и предохранителей кондиционера, реле и предохранитель свечей накаливания
- Блок реле и предохранителей кондиционера расположен справа под капотом автомобиля
- Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.
| № | А | Функция/компонент |
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2 | 30 | Вентилятор 1 |
| F3 | 30 | Вентилятор 2 |
| F4 | 60 | силовой предохранитель свечей накаливания |
| Реле | ||
| К1 | Реле включения вентилятора отопителя салона | |
| К2 | Реле 1 заслонки рециркуляции | |
| К3 | Реле 2 заслонки рециркуляции | |
| К4 | Реле муфты компрессора | |
| К5 | Реле вентилятора 1 | |
| К6 | Реле вентилятора 2 | |
| К7 | Реле свечей накаливания | |
Схема блока предохранителей УАЗ Патриот (3163) реле и назначение с расположением
УАЗ Патриот (УАЗ-3163) внедорожник 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 г.
в. с различными модификациями (Профи Пикап и Грузовой Уаз 23632, 23602). В нашем материале мы покажем обозначение блоков предохранителей и реле УАЗ Патриот со схемами блоков и их расположением. В заключение предлагаем ознакомиться с полным руководством по ремонту и обслуживанию.
Конструкция блоков предохранителей и реле УАЗ Патриот и их назначение зависит от года выпуска и уровня оснащения и может отличаться от представленного.
Contents
- 1 Passenger compartment
- 1.1 Type 1
- 1.2 Type 2
- 1.3 Type 3
- 2 Engine compartment
- 2.1 Fuse and relay box
- 2.2 Additional boxes
- 2.2.1 Box на аккумуляторе
- 2.2.2 Блок реле и предохранителей кондиционера
- 2.2.3 Реле свечей накаливания и силовой предохранитель
- 3 УАЗ Патриот Руководство
Салон
Расположен под приборной панелью, со стороны водителя, за защитной крышкой.
Тип 1
Подходит для автомобилей, изготовленных с 2005 по 2011 год.
Диаграмма
Назначение
| F1 | 5A Освещение для переключателей и контролирующих.0062 | |
| F2 | 7.5A Low beam of the right headlight | |
| F3 | 10A High beam right headlight | |
| F4 | 10A Right fog lamp | |
| F5 | 30A Electric door window system , электрический люк на крыше | |
| F6 | 15A портативная лампа | |
| F7 | 20A Sound Signals, Electric Mirrors | |
| F8 | 20.0062 | |
| F9 | 20A Стеклянные очистители и шайбы, дополнительный нагреватель пассажирского отделения | |
| F10 | 9018 20A LIGARETE F12 | 7,5A Ближний свет левой фары |
| F13 | 10A Дальний свет левой фары и контрольная лампа дальнего света | |
| F14 | 10A Left fog lamp | |
| F15 | 20A Electric door lock system | |
| F16 | 10A Hazard warning and direction indicators | |
| F17 | 7. 5A Lights, brake light switch | |
| F18 | 25A Выключатель обогревателя, обогрева заднего стекла и наружных зеркал | |
| F19 | 10A Комбинация приборов, выключатель света заднего хода | |
| F20 | 7,5A Задние противотуманные фары | |
| F21 | Spare fuse | |
| F22 | Spare fuse | |
| F23 | Spare fuse | |
| Relay | ||
| К1 | Reserve | |
| K2 | Relay – прерыватель стеклоочистителей | |
| K3 | Реле – прерыватель указателей поворота | |
| K4 | Реле ближнего света фар | |
| K5 | Headlamp high beam relay | |
| К6 | Additional (unloading) relay | |
| K7 | Rear window heating relay | |
| К8 | Fog light relay | |
The fuse number 10, 20A , отвечает за прикуриватель.
Тип 2
Подходит для автомобилей с 2012 по 2014 г.в.0058
11 X2, wiper switch, wiper, rear heater switch
0062Предохранитель 2 номер прикуривателя, отвечает за прикуриватель. Тип 3
Подходит для автомобилей с 2014 г. по настоящее время.
Фото для примера
Схема
Назначение
F1 10A РК “Dymos” кл.15 F2 15A Interior socket F3 10A A / C compressor F4 30A 2016-2020: Electric package control unit, class 30 5A 2014-2015: Контрольные зеркала F5 7,5A Переключатель тормозных светильников, светильник Glove Socartment, Luggage Copartment F69006 2 : 40060: 40065 111111119. 25A 2014-2015: Heater F7 10A Fog lamp, left F8 10A Fog lamp right F9 20A Wiper switch, wiper, driver switch block, Блок переключателей заднего пассажира, обогреватель заднего кузова, выключатель дополнительного отопителя F10 20A Обогрев стекла задней двери, зеркал, модуль управления светом (ICC) F11 20A ЗМЗ-51432: со звуковым сигналом двигатель) F12 20A Cigarette lighter , luggage compartment socket (2016-2020), seat heating (2014-2015) F13 30A РК “Dymos” кл.30 F14 10A 2016-2020: Стеклоподъемники (модуль двери водителя) 30A 2014-2015: Стеклоподъемники F15 5A 2016-2020: Кл. 10A 2014-2015: Кл. 5 Коробка передач ХР1, оф. легкий с/курс, кл. 1 датчик скорости, кл. 4 центральных светильника, кл. 2 alarm switches F16 15A 2016-2020: Airbag 10A 2014-2015: Hazard warning lights F17 10A 2016-2020: Media system (radio with audio player) 20A 2014-2015: Замок двери F18 15A 2016-2020: Блокировка дифференциала 7.5A 2014-2015: Fog light F19 10A High beam headlights left F20 10A High beam headlights right F21 7. F22 7.5A Форы с низким баллом правой F23 5A Боковой свет, правый F24 5A Сторон0061 F25 60A Heated windshield F26 Reserve F27 Reserve F28 Reserve F29 Reserve F30 Reserve Реле К1 Реле противотуманных фар К2 2014-2015: Реле обогрева стекла и зеркал заднего вида K3 Headlamp high beam relay K4 ZMZ-40905: Relay for additional electric pump for heater 2016-2020: Relay for dipped headlights K5 2014-2015: Headlight dipped реле Beam 2016-2020: Реле для вспомогательного нагревателя для пассажирского отделения k6 A / C RELAY K7 2014-2015: ОПИСАНИЕ ФОРИТАРИЧЕСКИЕ ДЛЯ СЛАДНАЯ ФАРТАРЕР И ФАРДЕРСКИРЕТРИРЕТРИРЕТРИРЕРИРЕТРЕРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕТРЕРИРЕР. 2016-2020: эстафета для нагревания стекла и зеркал k8 Пауза. Стипер. Реле включения топливного бака (для а/м с РУ «УАЗ») К11 Реле таймера обогрева лобового стекла К12 9016-9 Реле блокировки заднего дифференциала 2 :00062Предохранитель №12, 20А, отвечает за прикуриватель.
Моторный отсек
Блок предохранителей и реле
Расположен под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Схема
Защищенные компоненты
F1 Звуковой сигнал F2 Не установлен0065 F3 Electro fan 2 F4 ABS (ESP) F5 Devices F6 Gasoline pump F7 Starter F8 Электровентилятор F9 Интегрированная микропроцессорная система управления двигателем (КМПСУД) F10 АБС (ESP) 00062 Pre-heater pre-starting F12 Pre-heater pre-starting F13 Pre-heater pre-starting F14 Not installed F15 Не установлен F16 Не установлен F17 60 / 90A монтаж0060 F19 Монтажный блок Реле
R1 РЕЛЕР СЛАГЕР 9006. .GERELERELERELERELER. ) R3 Реле отопителя, реле звукового сигнала (блок старого образца) R4 Реле звукового сигнала, реле KMPS UD (блок старого образца) 2 R 5 63 KMPS UD Реле, реле электровентилятора (блок старого образца)
R6 Реле электровентилятора, реле электробензонасоса (блок старого образца) R7 Реле электробензонасоса, реле электровентилятора (блок старого образца) R8 Реле электровентилятора, реле кондиционера (блок старого образца) R9 Реле компрессора (блок старого образца), реле управления двигателем 0 R Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 Дополнительные коробки
Коробка на аккумуляторную батарею
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может быть дополнительный блок предохранителей состоящий из 2-х мощных плавких вставок на 100А, защищающих блоки предохранителей.
Блок реле и предохранителей кондиционера
Расположен справа под капотом автомобиля.
Диаграмма
Реле свечей накаливания и предохранитель питания
Реле свечей накаливания и предохранитель питания свечей накаливания для автомобилей с двигателем «Ивеко» расположены под капотом с левой стороны передка.
Предохранитель
F1 7.5A КОМПРЕСОВАЯ КОМПРЕСОВА свечи накаливания Relay К1 Relay for turning on the heater fan K2 Recirculation flap relay 1 K3 Recirculation flap relay 2 K4 Реле муфты компрессора К5 Реле вентилятора 1 К6 Реле вентилятора 2 К7 Реле свечей накаливания 0062 УАЗ Патриот Руководство
Подробнее о ремонте и обслуживании автомобиля УАЗ Патриот вы можете узнать, изучив оригинальное полное руководство: «скачать».
Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
А если у вас есть вопросы, задавайте их в комментариях.
УАЗ ПАТРИОТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Скачать
Содержание
180
страница из 184
- Содержание
- Оглавление
- Закладки
Advertisement
Table of Contents
Chapter 1.
Motor Vehicle Marking
Back Axle
Specification
Chapter 2. Safety Requirements and Warnings
Требования безопасности
Система охлаждения двигателя
Глава 3. Элементы управления, внутреннее и кузовное оборудование автомобиля
Warnings
Lighting Means Control Module
Steering Column with the Steering Wheel, Multi-Function Understeering Switch and the Ignition Starter Switch
Cluster
Engine Lubrication System
Ящик напольный с блоками и ключами управления
Электронная противоугонная система автомобиля с блоком управления двигателем МЭ 17.
Система управления мощными пакетами
Система защитной парковки
Автокрапия »и« Ограничитель из перерыва ».
Лампы освещения
Наружные зеркала заднего вида
Внутреннее зеркало заднего вида
Солнцезащитные козырьки
Seat Belts
Uaz Pjsc
Fuel Tank Plug
Wind-Screen Wipers, Water Pumps for the Washer
Luggage Compartment
Глава 4.
Глава 5. Обкатка автомобиля
Глава 6. Запуск и остановка двигателя
Общие требования
ZMZ-40906 Двигатель Начал
ZMZ-51432 Двигатель Начал
ГЛАВА 7. ВЫСОКАЯ ДВИЖЕНИЯ. Буксировка автомобиля
Глава 9. Техническое обслуживание автомобиля
Ежедневное обслуживание
Техническое обслуживание автомобиля через каждые 500 км
Двигательный цилиндр.
Механизм газораспределения двигателя
Система смазки двигателя
Система вентиляции картера двигателя
Система охлаждения двигателя
Система газовой выхлопной системы
Система впрыска с микропроцессорным управлением питанием топлива и зажиганием
Система подачи
Система управления GASTITION
.
Система смазки двигателя
Подвеска двигателя
Предпусковой подогреватель
ZMZ-51432 Engine
Engine Crankcase Ventilation System
Cooling System
Gas Exhaust System
Microprocessor Controlled Fuel Injection System
Feed System
Exhaust Gas Recirculation System
Турбокомпрессор
Система управления двигателем
Сцепление
Трансмиссия
Gearbox
Transfer Case
Gearbox Housing
Propeller Shaft
Driving Axles
Running Gear
Suspension
Wheels and Tyres
Ступицы колес
Системы управления
Система рулевого управления
Тормозные системы
Electric Equipment
Relay and Fuse Boxes
Accumulator Battery
Alternator
Starter
Lighting System, Light and Audio Alarm
Gages and Alarms
Каркас кузова
Радиооборудование
Смазка автомобиля
Глава 10.
Глава 11. Сохранение
Обслуживание консервативного автомобиля
Depreservation
ГЛАВА 12. ДВИЖЕНИЕ
ГЛАВА 12.
ГЛАВА 12.
ГЛАВА 12.
ГЛАВА 12.
Приложение 2. Моменты затяжки основных резьбовых соединений
Приложение 3. Смазочные материалы и специальные жидкости
Электрооборудование
Ulyanovsk Automobile Plant, PJSC
Motor Vehicles
UAZ PATRIOT,
UAZ PICKUP,
UAZ CARGO
Operation Manual
OM 05808600.132-2011
Sixth Edition
2016
Содержание
Предыдущая страница
Следующая страница
Содержание
Дополнительные инструкции для УАЗ ПАТРИОТ
- Руководство по эксплуатации автомобиля УАЗ ПАТРИОТ
Автомобили (208 страниц)
- Автомобиль УАЗ УАЗ-374195 Руководство по эксплуатации
(120 страниц)
- Автомобиль УАЗ УАЗ-374195 Руководство по эксплуатации
(90 страниц)
- Автомобиль УАЗ УАЗ-31512 Инструкция по эксплуатации
(113 страниц)
система, переключатель обогрева задней двери и зеркал
34 Комбинация приборов, переключатель заднего хода, кл. 1 датчик скорости, кл. 2 аварийных выключателя
5A Low beam headlights left
0062
RATE 9006.SERTERE
General Information
9.71 (Двигатель ЗМЗ-40906)
Подготовка автомобиля к приему от производителя
Инструменты и приспособления0047
