РАДИОВЕЩАТЕЛЬНЫЕ ДИАПАЗОНЫ | Основы электроакустики

«Arial»,»sans-serif»»>Радиовещательные диапазоны

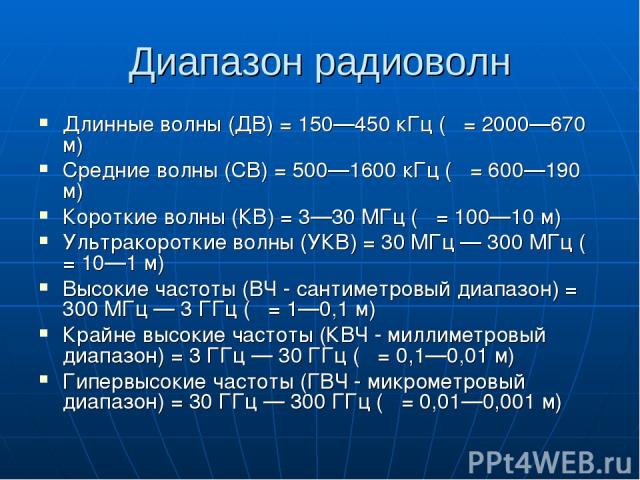

Длинные, средние, короткие и ультракороткие волны  Электромагнитные волны широко применяются не толь­ко для радиовещания, но и для специальной и радиолюби­тельской связи, промышленных целей и т. д. Бытовые радиоприемники рассчитаны, в основном, на прием в радиовещательных диапазонах. В таблице указаны ос­новные из них для стран Западной Европы, США и Японии.

Различия в точных границах ДВ, СВ. и KBв различных странах и выпускаемых ими радиоприемниках есть, но незначительные. Исключением является ДВ-диапазон оте­чественных приемников (страны бывшего СССР), кото­рый заметно шире, чем у ряда других стран, и составляет от 0,15 до 0,405 кГц (2000-740,9 м). Вещание на этих диапазонах идет с амплитудной модуляцией (AM).

Диапазоны УКВ существенно отличаются для различ­ных стран. Однако многие ведущие западные фирмы, спе­циально поставляющие приемную аппаратуру в страны СНГ, обычно предусматривают расширенный УКВ-диапазон, охватывающий длины волн как западноевропейских стран, так и стран СНГ. Иногда его называют УКВ-И. Вещание на УКВ ведется с частотной модуляцией (±75 кГц).

К сожалению, системы стереозвучания в разных диа­пазонах отличаются и не являются полностью совмести­мыми. Поэтому нередко даже приемники, принимающие в разных диапазонах УКВ, дают стереофоническое веща­ние только в западном диапазоне, а в нашем российском обеспечивают только монофоническое воспроизведение. Исключение — отдельные типы аппаратов фирм Sonyи Aiwaс системой StereoPlus. Полезно также знать, что большое число радиостан­ций на УКВ характерно лишь для крупных столичных городов.

В КВ-диапазоне радиовещательным станциям выде­лены небольшие участки:

Вследствие узости участков вещательных диапазонов на KBмногие приемники имеют так называемые растяну­тые КВ-диапазоны — в них размещаются указанные выше участки частотного спектра. В промежутках между ними работают радиостанции служебного назначения. Прием в КВ-диапазонах сильно зависит от времени приема и состояния погоды. Зимой и ночью неплохое прохождение сигналов идет в диапазонах от 49 м и выше. В диапазонах 11 — 19 м лучший прием наблюдается днем и в летнее время.

Диапазоны ДВ и СВ. в основном ночные. Ночью волны этих диапазонов приобретают способность огибать зем­ную поверхность, и можно слышать станции этих диапа­зонов, вещающие за многие тысячи километров. Днем слышны лишь близко расположенные (местные) станции. Качество вещания весьма посредственное, так как макси­мальная частота модуляции не превышает 6,5 кГц (а реальная полоса воспроизводимых частот еще ниже).

Качество вещания на KB заметно выше — частоты модуляции до 10 кГц. Заметно улучшение его по мере роста частоты колебаний. Волны КВ-диапазона способны отражаться от ионосферы и распространяться на большие расстояния. Однако их прием сопровождается заметными и порою довольно быстрыми замираниями (частично от них спасает автоматическая регулировка усиления радио­приемников — АРУ). Специальные службы сообщают об условиях распространения волн, а со многими зарубежны­ми КВ-приемниками поставляются справочники с про­гнозами прохождения волн КВ-диапазонов.

Вообще говоря, и интерес к вещанию на KBв послед­нее время заметно упал. Раньше он подстегивался весьма своеобразным представлением событий в наших переда­чах и поголовным глушением КВ-радиостанций, ведущих

из-за рубежа вещание на русском языке и языках народов СССР. С переходом в лагерь демократических государств глушение радиостанций было отменено, что, кстати гово­ря, сильно очистило эфир от помех и улучшило работу радиоприемников на коротких волнах.

Однако, в связи с резким повышением требований к качеству воспроизведения звуков, музыкальные програм­мы в AM-диапазонах в последние годы сокращены, и данные диапазоны волн используются в основном для передачи последних известий и новостей. Для передачи музыкальных программ и качественной речи используют­ся УКВ-диапазоны с частотной модуляцией. На них уда­ется передавать частотный диапазон от 30 Гц до 15 кГц, причем как при монофоническом, так и стереофоничес­ком звучании. Современные высококачественные прием­ники — тюнеры нередко рассчитаны только на УКВ-диапазоны (иногда в них включены СВ — и ДВ-диапазоны как вспомогательные).

Ряд диапазонов выделен радиолюбителям и специаль­ным службам (морским судам, авиации, службе погоды, полиции, разговорам по радиотелефонам и др.). Вообще говоря, прием их запрещен, хотя многие зарубежные при­емники способны принимать передачи и этих служб. Быва­ют жизненные обстоятельства (например, путешествие в горах или в опасных районах с неустойчивой погодой), когда применение подобных радиоприемников (с соответ­ствующим разрешением) спасает людей от гибели.

Длинные, средние, короткие и УКВ . Ваш радиоприемник

Ближайшая наша задача — познакомиться с реальными колебательными контурами, с их устройством, применяемыми деталями, схемами включения, с особенностями работы контуров на различных частотах. Но мы почти ничего еще не говорили о том, какие частоты применяются для радиовещания, как они распределяются между радиостанциями, каковы особенности распространения радиоволн различной длины. С этих вопросов мы и начнем.

Теперь уже ясно, что для эффективного излучения радиоволн нужны токи высокой частоты (стр. 49). Самая низкая из этих высоких частот, применяемых для радиовещания, — 150 кгц. Легко подсчитать, что при такой частоте передатчик излучает радиоволны длиной 2000 м. Самая высокая частота, используемая для радиовещания, — 73 Мгц соответствует длине волны 4,11 м. Но не нужно думать, что радиовещательные станции работают на всех частотах между этими двумя граничными. Им отводятся четыре строго ограниченных частотных участка — диапазоны длинных, средних, коротких и ультракоротких радиоволн (рис. 16, таблица). Границы этих диапазонов хоть и не очень точные, с некоторым запасом, вы можете найти на шкале настройки вашего радиоприемника.

Нужно заметить, что коротковолновый диапазон не полностью отдан симфоническим оркестрам и спортивным комментаторам. Радиовещательным станциям на коротких волнах предоставлено лишь несколько сравнительно небольших участков, которые находятся в районе волн длиной 25, 31, 42, 49, 75 метров. Эти участки так и называются «Участок 25 метров», «Участок 41 метр» и так далее.

Радиовещательные диапазоны — острова и островки в огромном океане радиоволн. В промежутках между этими диапазонами так же, как и за их пределами, работает огромное количество радиостанций самого различного назначения — телевизионные передатчики, радиолокаторы, межконтинентальные линии радиотелефона и радиотелеграфа, телеметрические линии связи со спутниками, морские, речные, авиационные и космические системы навигации, любительские станции, службы связи скорой помощи, милиции, такси, радиорелейные линии, системы наведения зенитных ракет, «радиопилюли» для исследования желудка, аппаратура телеуправления промышленными объектами. Несколько десятков лет тому назад число радиостанций во всем мире можно было пересчитать по пальцам, и вопрос о том, на какой частоте работать той или иной станции, не имел серьезного значения. Сейчас потребности в свободных радиочастотах настолько велики, что их распределением и учетом занята специальная международная служба, а проблема «тесноты в эфире» стала одной из главных проблем современной радиотехники.

На первый взгляд может показаться, что никакой проблемы быть не должно, что с появлением какой-нибудь новой станции остальные могут потесниться, сблизить свои частоты и высвободить место в любом участке любого диапазона. В действительности это совсем не так. Каждой станции необходима для работы не одна частота, а целый комплект близких частот пли, как принято говорить, полоса частот. Ведь модулированный сигнал — это далеко не синусоидальное колебание и его, так же как мы это делали с другими подобными сигналами, можно представить как сумму синусоидальных составляющих.

И вот оказывается, что спектр модулированного сигнала содержит составляющие с частотами более высокой и более низкой, чем основная, как ее официально называют, несущая частота передатчика (рис. 29).

Рис. 29

Например, если несущая 200 кгц и мы модулируем ее синусоидальным низкочастотным сигналом с частотой 1 кгц, то передатчик будет дополнительно излучать радиоволны, соответствующие частотам 199 и 201 кгц. Одна из них называется нижней, а вторая верхней боковой частотой. Если вместо 1 кгц использовать для модуляции 3 кгц, то нижняя боковая окажется равной 197, а верхняя 203 кгц. Одним словом, чем выше модулирующая частота, тем дальше отстоят боковые частоты от несущей.

В реальном случае, при передаче речи или музыки, низкочастотный модулирующий сигнал содержит большое количество синусоидальных составляющих и для того, чтобы в месте приема можно было в точности воспроизвести передаваемый звук, канал связи должен пропустить все его составляющие от 20 гц и вплоть до 20 кгц. В этом случае передатчик займет полосу 40 кгц — верхняя граница будет на 20 кгц выше несущей, а нижняя на 20 кгц ниже. К сожалению, по ряду причин, в том числе из-за тесноты в эфире передавать такой широкий спектр частот оказывается невозможным — приходится идти на жертвы и резко ограничивать его. Так, в частности, для большинства радиостанций самая высокая из передаваемых низких частот — 5 кгц и при этом передатчик излучает полосу частот 10 кгц. Некоторой привилегией пользуются коротковолновые радиовещательные станции: каждой из них отводится полоса 16 кгц и таким образом можно передавать низкие частоты до 8 кгц.

Поскольку каждый передатчик излучает не одну частоту, а целую полосу, то уже не может быть речи о беспредельном сближении несущих частот. Для того, чтобы станции не налезали друг на друга, несущие соседних, то есть ближайших но частоте станций, должны отстоять одна от другой не менее, чем на 10 кгц. По существующему стандарту несущие частоты располагаются на «расстоянии» 10 кгц, причем даже в этом случае во избежание взаимных помех приходится применять сложную систему распределения частот, систему, которая строго учитывает мощности радиостанций, их радиус действия, район, в котором станция работает, ее расписание и условия распространения радиоволн.

Исходя из условия «10 кгц между несущими», можно подсчитать вместимость каждого радиовещательного диапазона. Так, например, в диапазоне ДВ могут одновременно работать, не мешая друг другу, 27 станций, СВ — больше ста, КВ — около тысячи и на УКВ — несколько тысяч станций. Если бы мы захотели расширить радиовещательный УКВ-диапазон, скажем, сделать его границами волны длиной в 10 м и 10 см, то в этом диапазоне можно было бы разместить около 300 000 обычных радиостанций.

Тут у вас, наверное, появился вопрос: а стоит ли вообще в подобной ситуации возиться с длинными, средними и даже с короткими волнами? Не лучше ли совсем забросить эти старые и тесные квартиры и все радиостанции перевести в просторный диапазон УКВ?

Как видите, с подобным переселением никто не торопится. Дело в том, что каждый из диапазонов имеет свои особенности, свои достоинства и специфические недостатки. Многие из этих особенностей связаны с условиями распространения радиоволн различной длины.

Когда-то мы отметили, что радиоволны, покинув передающую антенну, свободно перемещаются в пространстве и в итоге переносят какую-то часть энергии к антенне радиоприемника. Однако если внимательно проследить за процессом распространения радиоволн, то окажется, что перемещаются они не так-то уж свободно и, во всяком случае, встречают на своем пути множество разных, иногда непреодолимых препятствий.

Прежде всего зафиксируем такой очевидный факт — радиовещательный передатчик находится на Земле. На Земле находится также и подавляющее большинство радиослушателей. Это значит, что радиоволны могли бы проделать свой долгий путь над самой земной поверхностью. И они, конечно, легко проделали бы этот путь, если бы… если бы Земля не имела форму шара.

…Теплый летний вечер где-нибудь на черноморском побережье. Темнеет, в береговых поселках зажигаются огни, появляются огоньки и в море. Вот видно, как вышел из порта огромный залитый электрическим светом лайнер и, подмаргивая красными и зелеными глазками, направился в открытое море. Все дальше уходит от берега яркое световое пятно и вдруг резко исчезает из виду, как будто лайнер нырнул под воду. Все понятно — корабль скрылся за линией горизонта и его свет не доходит до берега. Не доходит потому, что Земля — шар, а световые лучи не искривляют своего пути, не хотят огибать кривизну земной поверхности.

Но всегда ли так прямолинейны световые лучи? Поставьте перед электрической лампочкой какой-нибудь небольшой предмет, скажем, иголку, и вы не обнаружите на стене никакой тени. Свет обошел препятствие, обогнул его. Это явление называется диффракцией. Нетрудно догадаться, что световые волны диффрагируют, огибают препятствие только в том случае, когда оно достаточно мало (в действительности в нашем примере происходят более сложные явления, однако диффракция световых лучей играет в них ведущую роль).

Но что значит маленькое препятствие? В сравнении с чем маленькое? Человек может легко перешагнуть через толстое бревно, а для муравья такое бревно кажется огромной горой. Кто знает, может быть, за штурм подобного препятствия в муравейнике можно получить звание муравья-альпиниста! Одним словом, понятия большой или маленький имеют смысл лишь тогда, когда известно, с чем можно сравнивать.

Когда мы говорим, что волны, в нашем примере световые, огибают небольшие препятствия, то сравниваем размеры этих препятствий с длиной волны. Точных соотношений мы разбирать не можем и ограничимся лишь самым общим замечанием — диффракция наблюдается, когда препятствие соизмеримо с длиной волны. В отношении радиоволн это выглядит примерно так — длинные волны сравнительно хорошо огибают земной шар, радиус кривизны которого около 6000 километров. Практически длинные волны при достаточной мощности передатчика могут легко пройти с одного конца Земли на другой. Еще каких-нибудь 40–50 лет тому назад линии радиосвязи между континентами работали только на длинных и сверхдлинных волнах.

* * *

ЭЛЕКТРОННАЯ «ЛУПА»

Даже на сравнительно небольшом расстоянии от глаз механизм ручных часов похож на обычный полтинник — мелкие детали почти не видны и сложная машина кажется сплошным серебряным кружком. Но вот часовщик одевает на глаз лупу — нехитрый прибор с увеличительным стеклышком — и ему уже заметны не только маленькие шестеренки, не только отдельные их зубцы, но даже царапины и зазубрины на каждом зубце.

Можно довольно просто ввести в приемник «электронную лампу», которая позволит внимательно рассматривать самые небольшие участки коротковолнового диапазона, а точнее, позволит вести на этих участках плавную настройку. В отличие от обычной растянутой настройки электронная лупа не связана с каким-нибудь определенным участком, она обслуживает весь диапазон. С помощью ручки основной настройки вы выбираете нужный участок, а затем уже внимательно просматриваете его, «вооружившись лупой».

Для того чтобы сделать такую «лупу», можно закрепить на шасси воздушный подстроечный конденсатор небольшой емкости (20–30 пф), ось его вывести наружу (например, на боковую стенку) и снабдить ручкой. Конденсатор подключается к части катушки гетеродинного контура (рис. 31, в) или ко всей катушке, но уже через сопротивление 5—50 ком. Подбирая это сопротивление, легко установить нужную степень «растяжки».

Вместо конденсатора в «электронной лупе» можно использовать любую катушку, которая содержит 50—100 витков и имеет подвижный сердечник (рис. 31, г).

* * *

Для средних волн Земля представляет уже значительно большее препятствие. Они обычно на несколько десятков, реже — на несколько сот километров уходят за линию горизонта. Что же касается коротких и особенно ультракоротких волн, то на этих диапазонах наблюдается совсем незначительное огибание нашего «шарика». Кажется, уже настал момент сделать вывод — радиопередачу на большие расстояния можно осуществить только на длинных волнах. Однако не будем торопиться. До сих пор мы вели разговор только о Земле. Теперь поговорим о Солнце.

Солнечные лучи, попав на Землю, выполняют здесь гигантскую работу. Нефть, уголь, сложные химические соединения, расплавленные льды, грозовые тучи, наконец, сама жизнь, бессчетные виды растений, насекомых, животных — во всем этом доля солнечного труда огромна. Нужно сказать, что, активно участвуя в самых разнообразных процессах, Солнце пользуется сравнительно небольшим арсеналом методов воздействия на вещество. Один из таких методов — ионизация.

Различные виды солнечного излучения, врываясь в атомы и молекулы, выбивают из них электроны, а в результате появляются пары электрических зарядов: электрон — положительный ион. Ионизированные газы и жидкости — это проводники тока, так как электрические заряды в них не связаны и могут перемещаться в пространстве. Ионизируя сильно разреженные газы на большой высоте от Земли, солнечные излучения создают так называемую ионосферу — несколько слоев, несколько расположенных на высоте 50—200 км невидимых сферических оболочек со сравнительно большой плотностью свободных зарядов — тысячи и даже миллионы на кубический сантиметр. Эти ионизированные слон довольно хорошо отражают радиоволны, подобно тому, как зеркало отражает свет.

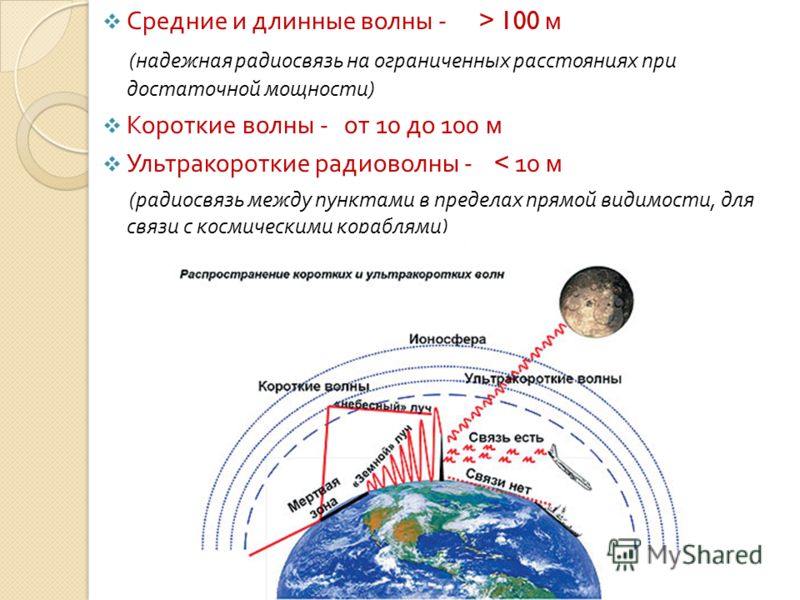

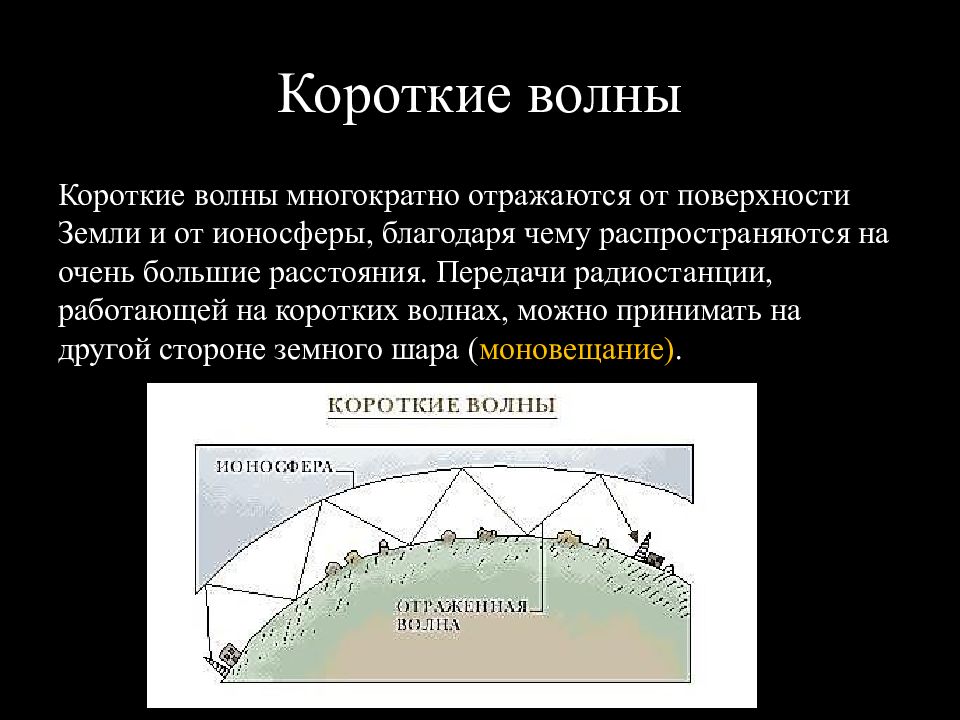

Радиоволны, излучаемые передатчиком, распространяются не только над поверхностью Земли. Значительная их часть уходит вверх, «в небо», и, отразившись от ионосферы, вновь возвращается на Землю (рис. 30).

Рис. 30

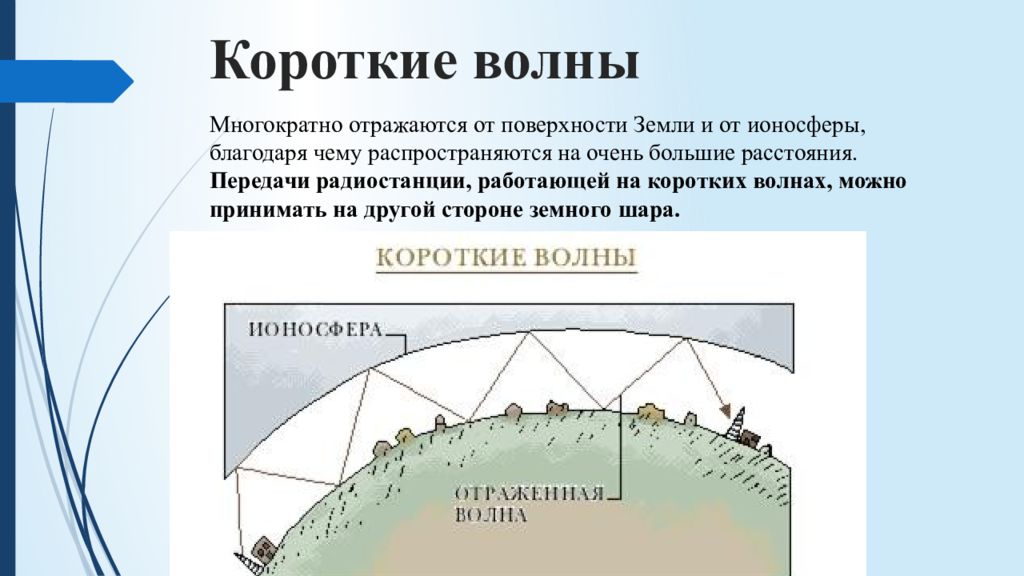

Иногда происходит даже несколько отражений, и радиоволна проходит зигзагообразный путь между Землей и ионосферой. Отраженный радиолуч может покрывать огромные расстояния, например, легко добираться с Северного полюса на Южный и даже, обогнув Землю, вновь возвратиться к месту передачи. Самое интересное, что отраженный луч на своем пути почти не теряет энергии, так как мало соприкасается с Землей. Это позволяет устанавливать дальнюю связь с помощью передатчиков очень небольшой мощности.

По-разному относится Земля к радиоволнам различной длины, по-разному относится к ним и ионосфера. Так, слой, от которого отражаются средние волны, «работает» только в ночное время, когда солнечная активность резко снижается. Поэтому и дальние станции на средневолновом диапазоне слышны только с наступлением темноты. Коротковолновый участок коротковолнового диапазона, наоборот, в основном прослушивается в дневное и утреннее время, а волны длиннее 30–40 м лучше слышны ночью и вечером. Кроме того, состояние ионосферы, а значит и ее отражающие способности, сильно зависят и от времени года. Зимой улучшается прохождение средних волн, летом — самых коротких — 10–30 м. Но и это еще не все — на состояние ионосферы, а значит и на условия распространения радиоволн влияет любое изменение солнечной активности, в том числе и одиннадцатилетние циклы. Так, в частности, несколько лет тому назад наблюдалось сильное отражение от ионосферы даже ультракоротких волн, хотя обычно они «протыкают» ионизированные слои насквозь и на Землю не возвращаются. Одним словом ионосфера — не какая-то застывшая масса. Высота ее слоев, их плотность, отражающие способности для разных длин волн сложным образом меняются и при этом, естественно, меняются и условия дальнего распространения радиоволн.

Практический вывод отсюда можно сделать очень простой — не нужно требовать от приемника большего, чем он может дать. Даже самый отличный приемник ничего не «поймает» в том участке диапазона, где в длинный момент нет прохождения, где из-за плохих условий распространения радиоволны вообще не уходят далеко от передающей станции. Но, конечно, не нужно сетовать на то, что в эфире «ну совсем нет станций!» Часто этим оправдывают «лодыря» — приемник, который просто-напросто обладает слабой чувствительностью, то есть недостаточно усиливает слабые радиосигналы.

Помимо настоящих радиостанций — телевизионных, радиовещательных, связных — на всех диапазонах работает еще бессчетное количество передатчиков, которых никто специально не строил и которые совсем никому не нужны. Вот черное грозовое небо прошила длинная игла молнии, и от нее, как от огромной антенны, по которой проскочил импульс тока, во все стороны расходятся радиоволны с очень широким спектром частот. Искрит коллекторный двигатель — и опять излучение радиоволн. Заработал сварочный или рентгеновский аппарат — и снова в эфире появляются тысячи незваных гостей, тысячи электромагнитных колебаний, расползающихся по всем диапазонам от сверхдлинных до ультракоротких волн. Они проникают в радиоприемник вместе с сигналом принимаемой станции и создают сильные помехи, которые чаще всего прослушиваются в виде тресков или сплошного шума.

Больше всего помех оказывается на длинных волнах, меньше — на средних, еще меньше — на коротких и совсем мало на УКВ. К сожалению, избавиться от помех не так-то просто, а иногда и совсем невозможно. Отдельные их составляющие имеют ту же частоту, что и сам полезный сигнал, и колебательный контур, который различает сигналы только по их частоте, просто не в состоянии «узнать», какой из двух резонансных токов принадлежит нужной радиостанции, а какой — вредной помехе.

Атмосферные помехи — неизбежное зло, а вот с промышленными ведется активная борьба. Существует ряд эффективных мер, в частности, экранирование и применение специальных фильтров, позволяющих «задавить» на месте источник помехи, «замуровать» его, не позволить ему излучать радиоволны. Пример эффективного подавления помех можно найти в автомобиле. Несмотря на большое количество искрящих устройств, расположенных совсем рядом — к их числу относятся генератор, реле, свечи, стартер, прерыватель и распределитель системы зажигания — автомобильный приемник практически огражден от помех «местного производства».

Обнаружением и подавлением радиопомех промышленного происхождения занимается специальная служба Министерства связи, представители которой имеются во многих городах.

Однако пора возвращаться к нашей главной теме, к колебательному контуру.

Радиочастотный диапазон и стереофоническое радиовещание

Радиочастотный диапазон

Согласно международной конвенции электросвязи (г. Монтре, 1965 г.), любые устройства и радиостанции, излучающие электромагнитные волны, должны быть регламентированы. Мировое пространство в отношении распределения радиочастот делится на три района: первый — Европа и Африка, второй — Северная, Южная Америка и Гренландия, третий — Азия и Австралия. Россия и СНГ входят в состав первого района.

Группа (или категория) качества — это совокупность свойств, обуславливающих заданные технологические характеристики.

1. Высшая группа «О» — комплексы по производству радиопродукции в стереофоническом или (и) монофоническом режимах в диапазоне частот 40 Гц-15 кГц.

2. Подгруппа «Оац» — комплексы по производству радиопродукции с аналого-цифровым оборудованием (с применением цифровых устройств записи-воспроизведения).

3. Подгруппа «Оа» — комплексы по производству радиопродукции с аналоговым оборудованием.

4. Первая группа «1» — комплексы по производству радиопродукции в монофоническом режиме в диапазоне частот 50 Гц-10 кГц.

Радиоволны составляют электромагнитное поле, создаваемое антенной системой в окружающем пространстве при питании ее током высокой частоты. Распространение электромагнитного поля напоминает движение волн по поверхности воды и происходит с высокой скоростью — 300 000 км/сек. Радиоволны, распространяющиеся вдоль поверхности Земли, называются поверхностными, а под различными углами — пространственными. И те, и другие распространяются в атмосфере. Атмосфера неоднородна, нижний ее слой (10-15 км) называется тропосферой, а верхний — ионосферой (до 500-600 км от поверхности Земли). В обычном состоянии воздух не проводит электричество, но под воздействием солнечных лучей происходит ионизация слоев воздуха, отчего ионы могут поглощать, отражать или искривлять направление радиоволн. Это качество особенно заметно на высоте более 80-100 км. Пространственные радиоволны, проходя через различные слои атмосферы, способны менять свое направление: чем выше степень ионизации слоев воздуха, тем больше будет искривление радиоволн. Поверхностные радиоволны обладают способностью искривлять траекторию своего движения, как бы следуя кривизне Земли, это явление называется рефракцией. При встрече с небольшим препятствием волна стремится обогнуть его. Это явление называется дифракцией.

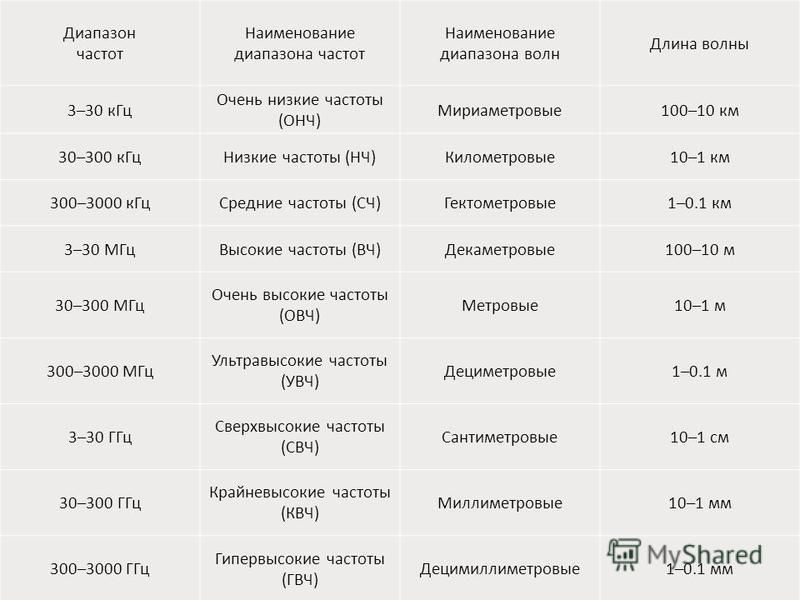

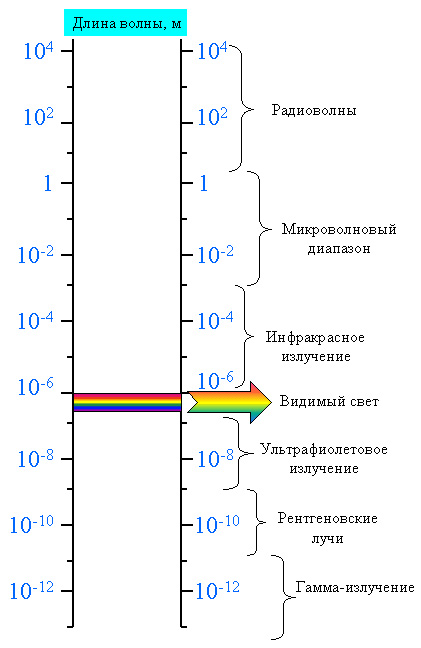

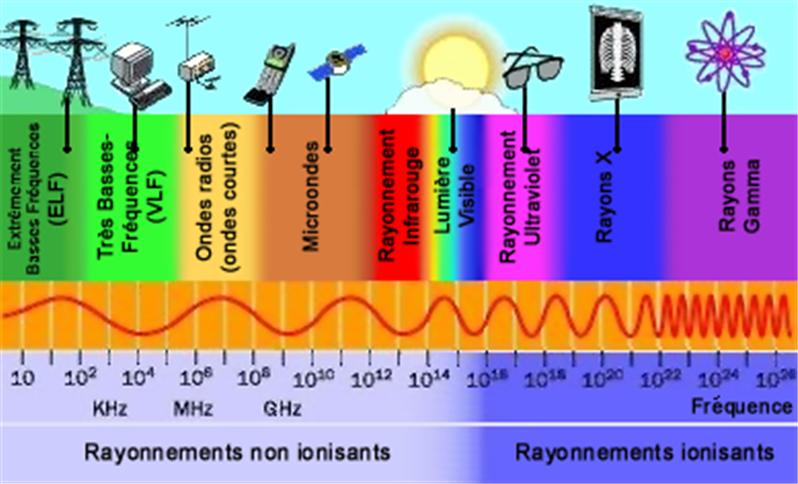

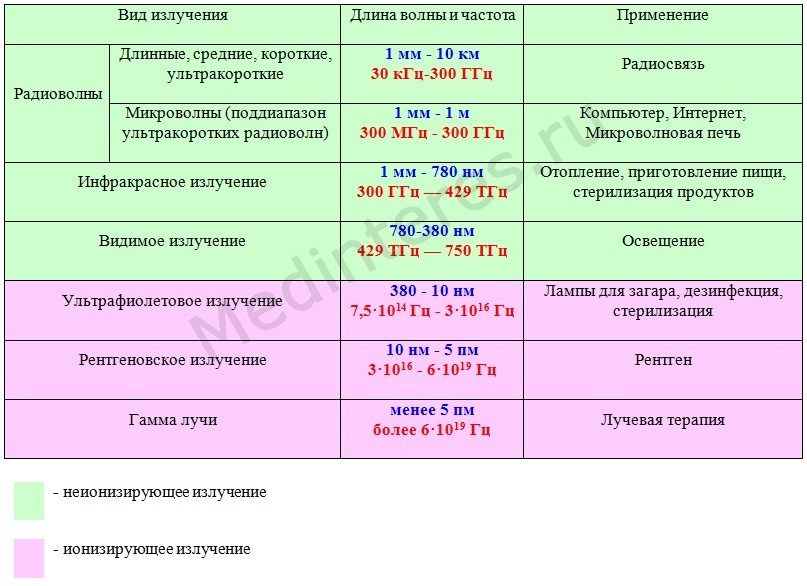

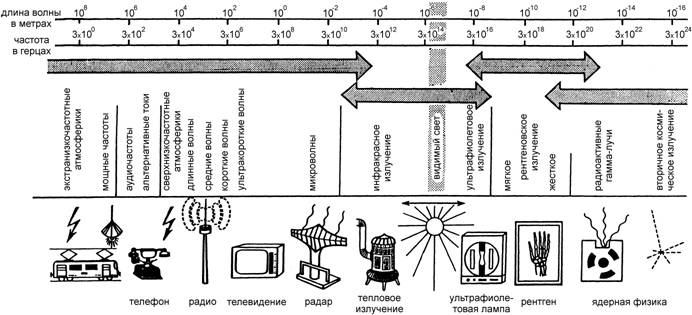

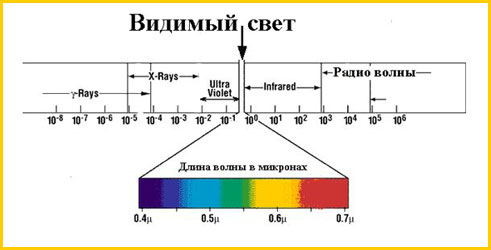

Электромагнитные волны, используемые для различных видов радиосвязи в зависимости от их длины, подразделяют на следующие диапазоны:

Длинные волны (АМ)

Средние волны (АМ)

Короткие волны (АМ)

Ультракороткие волны (УКВ-1, УКВ-2 /FM/)

Стереофоническое радиовещание

При монофонической передаче звука его воспроизведение обычно осуществляется при помощи одного динамика» но даже при использовании нескольких громкоговорителей воспроизводимые звуковые колебания будут идентичными. Слушатель мгновенно понимает искусственность (ненатуральность) подобного звучания.

Направление на источник звука человек определяет без труда. Звук представляет собой колебания воздуха. Эти колебания распространяются в воздушной среде со скоростью 330 метров в секунду. Если они доходят до человека справа, то правое ухо на тысячную долю секунды воспринимает их раньше, чем левое. Последовательность восприятия звука двумя органами слуха позволяет человеку определить, откуда идет звук. Причем в горизонтальной плоскости погрешность определения направления звука минимальна (всего 3%). Следовательно, чтобы добиться более естественного звучания, необходимо получить эффект локализации источников звука. Например, во время прослушивания пьесы радиослушатель должен «видеть» перемещение актеров по сцене, а при восприятии оркестра мог определять солирующий инструмент. Некоторую роль при этом играет и отражающая способность черепа (экранирующее действие головы) — звук, идущий справа, достигает левого уха ослабленным. Если источник звука находится на одинаковом расстоянии от обоих ушей спереди или сзади, то определить направление звука невозможно.

Абсолютно точную передачу звучания с эффектом локализации и тоновой передачей можно осуществить только теоретически: для этого необходимо, чтобы помещения, где располагается оркестр и где будет находиться потенциальный слушатель, полностью совпадали. Перед каждым музыкальным инструментом во время записи необходимо расположить отдельный микрофон, а в помещении для прослушивания именно на этом месте установить громкоговоритель. Кроме того, необходимо, чтобы каждый микрофон, а соответственно, и динамик воспроизводили музыкальные инструменты с полной гаммой звучания, и при этом подобрать диаграмму направленности микрофонов таким образом, чтобы на мембрану отдельного микрофона попадали звуки исключительно отдельного инструмента и т.д.

Удовлетворительно естественную передачу звука можно реализовать при двухканальной передаче — стереофонии, при которой у слушателя во вторичном помещении создается эффект присутствия в первичном помещении. Стереофония дает возможность воспринимать звук более естественно, создает эффект локализации источника звучания, объемности и «прозрачности» звука.

Для формирования стереосигнала используются различные способы. Теоретически во время записи можно использовать два одинаковых симметрично расположенных микрофона. В этом случае близкий к одному микрофону источник звука преобразуется в более сильный сигнал и приходит с некоторым запозданием ко второму микрофону. При движении источника звучания изменяется интенсивность и временной сдвиг звука между микрофонами. При воспроизведении двумя динамиками у слушателя будет создаваться эффект перемещения звукового источника. Но в этом случае радиопередача будет некачественно восприниматься в монофоническом режиме, так как звуковые волны будут достигать микрофонов с некоторым сдвигом по времени. Следовательно, данный прием записи для радиовещания неприменим из-за того, что не все слушатели имеют возможность принимать информацию на стереоприемники.

Для проверки совместимости моно- и стереосигналов применяются специальные устройства — стереогониометры или стереокоррелометры, показывающие визуально присутствие в сигнале противофазных составляющих.

Для совмещения возможности приема в моно- и стерео-режимах может применяться схема записи на совмещенные микрофоны, каждый из которых будет отличаться диаграммой направленности, а стереоэффект формирует за счет различных уровней сигналов: например, из одного динамика от общего микрофона (приемник градиента давления) будет слышен весь зал, а из другого — кардиоидного (приемник давления) — солирующий инструмент. Микрофоны с различной диаграммой направленности будут воспринимать звук в направлении определенных осей, которые выбираются журналистом или звукорежиссером.

Выраженность стереофонического вещания, передача тембра и эффект присутствия во многом зависят от выбора и правильного расположения микрофонов. На первых порах при внедрении стереофонии применялся метод «искусственной головы »: на месте ушей головы манекена устанавливалась пара микрофонов; пространственное разделение ощущалось на высоких частотах. При записи классической музыки «искусственная голова» себя оправдывает из-за эффекта единства звучания оркестра. Солист, находящийся в центре сцены, воздействует на оба микрофона одинаково и при прослушивании слышен из двух громкоговорителей с равной силой, то есть будет находиться в центральной точке между динамиками. А смещенные от центральной оси звуки благодаря «эффекту Хааса» (эффект предварения) будут локализовываться ушами слушателя. В современной звукозаписи для прослушивания музыкальных фрагментов через наушники вновь используется метод «искусственной головы».

При студийной записи в настоящее время в основном применяется помикрофонный способ расстановки микрофонов: для каждого музыкального инструмента устанавливается отдельный монофонический микрофон. Далее на звукорежиссерском пульте производится обработка каждого канала, подбирается оптимальный уровень и тембр сигнала, и в устройстве, называемом панорамным регулятором, множество монофонических сигналов распределяется по двум стереофоническим каналам. Таким образом, при воспроизведении отдельно записанный музыкальный инструмент может располагаться в соответствии с замыслом звукорежиссера в любой точке, и слушатель воспринимает звук более естественно, как бы звучащим из множества точек.

При любых способах записи должна быть обеспечена прямая совместимость стерео- и моновещания, то есть стереофоническая передача должна быть качественно принимаемой монофоническим приемниким, и наоборот, монофоническая передача — стереофоническим приемником, разумеется, в обоих случаях без стереоэффекта.

Это же правило неукоснительно соблюдается и для звукового сопровождения телевизионных передач. Звуковая стереофония все шире и шире внедряется в телевещание, несмотря на малое расстояние между динамиками из-за относительно небольшого размера экрана. При стереофонической записи сигналы корректируются и обрабатываются в микшерном пульте, после чего поступают в мастер-рекордер. При использовании аналоговых студийных магнитофонов первичные записи для сведения многоканального звучания к двухканальному используются исключительно для перезаписи, из-за чего неизбежно возникают искажения и помехи. Несмотря на это, многие специалисты считают, что использование аналоговых магнитофонов обеспечивает наибольшую естественность звучания. В настоящее время для записи классической музыки нередко используют аналоговые устройства стереозаписи с высокой скоростью движения магнитной ленты (76 см/сек). В отличие от монофонического магнитофона, аналоговый стереомагнитофон имеет два симметричных канала записи и воспроизведения звука.

В цифровых стереомагнитофонах запись осуществляется либо продольно неподвижными головками, либо наклонно-строчно вращающимися головками. Цифровое кодирование сигнала позволяет избавиться от искажений, вызванных структурой магнитной ленты и, главное, дает возможность в дальнейшем использовать нелинейный монтаж по адресно-временным кодам.

При внестудийной стереофонической записи могут применяться устройства записи на мини-диски, но в этом случае для экономии дискового пространства используются алгоритмы сжатия, срезающие часть звуковой информации.

Стереофоническое радиовещание обычно ведется в УКВ-1 и УКВ-2 (FM) диапазонах, обеспечивающих высшую категорию качества и низкий уровень атмосферных и промышленных помех.

www.broadcasting.ru

Все статьи

Радиочастоты FM и AM

Часто задаваемые вопросы DAB

Почему я не могу принимать местное или национальное радио, например BBC Radio Scotland, на своем радио DAB?

Местные и национальные радиослужбы BBC транслируются через местные коммерческие мультиплексы DAB. Пожалуйста, посетите нашу справочную страницу, чтобы узнать , как работают мультиплексы DAB . Поэтому вы можете не получать эту услугу, поскольку в вашем регионе нет коммерческой службы DAB. Чтобы узнать, какое покрытие услуг DAB доступно в вашем регионе, см.0008 Инструмент для проверки передатчика .

Мой прием DAB начал пропадать, это связано с плохим приемом?

Во-первых, плохой прием может быть связан с плохим покрытием, поэтому лучше убедиться, что вы находитесь в зоне покрытия DAB. Воспользуйтесь нашим инструментом передатчика , который сообщит вам, какие национальные и местные службы DAB доступны в вашем регионе.

Во-вторых, если вы находитесь в зоне хорошего покрытия, но по-прежнему плохо принимаете DAB , обратитесь к нашему помощнику по устранению неполадок для получения дополнительных советов.

Как погода может повлиять на прием DAB?

Прием DAB редко прерывается погодными условиями высокого давления, но при некоторых обстоятельствах сигналы от очень удаленных передатчиков могут привести к нарушению приема или его потере на определенное время. Если вы подозреваете это, особенно если вы также получаете помехи на FM, подождите, пока погода не изменится.

Где я могу найти Radio 5 Sports Extra и Radio 4 LW на DAB и когда они вещают?

5 Sports Extra — это дополнительная услуга DAB Radio 5 Live, которая не всегда доступна в эфире. Когда у BBC есть дополнительный спортивный контент, его можно найти рядом с Radio 5 Live только на радио DAB. Расписание 5 Sports Extra доступно в Интернете.

Это похоже на Radio 4 LW на DAB, которое можно найти рядом с Radio 4 в списке станций. Радио 4 LW транслирует вчера в парламенте вместе с ежедневной службой каждый день.

Для получения дополнительной информации о поиске и хранении этих услуг см. наше Справочное руководство по вторичным службам DAB .

Могут ли светодиодные фонари мешать приему DAB?

Некоторые светодиодные лампы могут создавать помехи для приема DAB и FM-радио, особенно если светодиодные лампы используются вместо галогенных ламп и сохраняют оригинальный трансформатор. Это связано с тем, что используемая мощность ниже и вынуждена работать за пределами своих нормальных рабочих параметров, что приводит к электрическим импульсным помехам. Дополнительную информацию о помехах см. в разделе Сайт RTIS

Справочные руководства DAB

Что такое хорошая установка DAB?

Покрытие и местонахождение

Для приема услуг BBC ваше радио должно находиться в зоне с хорошим покрытием DAB. Взгляните на наш Transmitter Checker  , чтобы узнать, какие услуги BBC вы можете получать, где бы вы ни находились.   Если вы живете в цокольном этаже или ваше здание имеет стальной каркас или железобетон, покрытие может быть ограничено.

Тюнинг

Большинство DAB-радиостанций можно легко настроить одним нажатием кнопки. Иногда требуется полное сканирование. Портативные радиоприемники следует настраивать в таком месте дома, где принимается наилучший сигнал. Большинство радиостанций DAB оснащены встроенными измерителями уровня сигнала, которые могут быть полезны. Время от времени радио должно быть перенастроено, чтобы обнаружить новые станции.

Телескопические антенны

Телескопические антенны портативных радиостанций должны быть полностью выдвинуты для приема хорошего сигнала. Наклон и поворот антенны помогут получить наилучший сигнал. Сломанные антенны могут повлиять на прием.

Наружные антенны

Внешняя антенна может быть подключена ко многим типам портативных радиостанций DAB и систем Hi-Fi. Антенны DAB отличаются от антенн FM или ТВ, поэтому вам нужна антенна хорошего качества для DAB. Комнатной антенны может быть достаточно, но для лучшего приема используйте наружную. В идеале это должно быть на крыше или высоко снаружи здания, хотя это также может дать хорошие результаты на чердаке.

Кабели и разъемы

Если у вас есть внешняя антенна, радиосигнал всегда будет терять часть своей мощности при прохождении по кабелю и через разъемы. Важно свести к минимуму потери, используя качественный кабель и разъемы.

Радио DAB в автомобилях

DAB использует частоты, отличные от FM-радио. Мы советуем вам проверить, может ли ваша антенна принимать DAB. В большинстве случаев вам потребуется новая антенна. Исключение составляют FM-антенны со спиральной намоткой. См. наше руководство по радио DAB в автомобилях

Квалифицированный установщик

BBC не может рекомендовать отдельных установщиков. CAI ( Confederation of Aerial Industries ) является признанным торговым органом, который может связать вас с одним из их членов в вашем регионе.

Устранение неполадок приема DAB



Неисправности преобразователя

С помощью нашей программы проверки передатчика вы можете проверить, какие службы радиосвязи DAB доступны в вашем регионе. Он также покажет вам любые неисправности передатчика. В настоящее время он сообщает только о сетевых станциях DAB; Местные и национальные неисправности радио не включены.

Работы и предупреждения

Проверьте, нет ли известных работ или предупреждений , которые могут вызывать проблему.

Тюнинг

DAB использует мультиплексы для группировки сервисов. Станции сети BBC, например. BBC Radio 1, BBC Radio 4 сгруппированы в один мультиплекс. Национальные и местные радиослужбы передаются на нескольких коммерческих мультиплексах.

Попробуйте включить и выключить радио. Если у вас все еще есть проблема, используйте функцию «автонастройка» для повторной настройки. Если это не сработает, может потребоваться полное повторное сканирование. Подробные инструкции по полному повторному сканированию см. в руководстве к радиостанции. Дополнительную информацию о настройке DAB-радио можно найти на сайте Get Digital или в нашей Руководство по настройке DAB.

Портативные радиостанции

Убедитесь, что телескопическая/встроенная антенна полностью выдвинута. Попробуйте переместить радиостанцию, чтобы посмотреть, сможете ли вы найти лучшее место, где будет хороший прием всех станций, которые вы хотите слушать.

В большинстве случаев прилагаемой телескопической антенны должно быть вполне достаточно, и, как правило, антенны DAB лучше всего работают, когда они вертикальны и выдвинуты не менее чем на 35 см. Если у вас плохой прием радиосигнала, рассмотрите возможность использования внешней антенны для обеспечения наилучшего качества приема. Даже в хороших местах внешняя антенна гарантирует оптимальную производительность, а также обеспечивает постоянное качество прослушивания.

Многие цифровые радиоприемники имеют индикатор мощности сигнала, который позволяет настроить радиостанцию ​​для наилучшего приема (обычно это несколько блоков) в качестве ориентира качества приема. К сожалению, некоторые радиостанции менее чувствительны, чем другие, и для их надежной работы требуется тщательное позиционирование. Если ваша радиостанция показывает мощность сигнала, используйте ее в качестве ориентира, чтобы обеспечить наилучшее положение.

В нашем руководстве по установке DAB содержится дополнительная информация.

Внешние антенны

Важно проверить кабели и антенну на наличие повреждений и правильность их работы. Убедитесь, что все кабели между вашим радиооборудованием и антенной надежно подключены. Для получения дополнительной информации см. наше руководство по установке DAB .

Поврежденные кабели

Вода может попасть во внешние кабели и вызвать проблемы с приемом. Чтобы исключить это, см. наш руководство по повреждению кабелей водой .

Автомобильные радиоприемники

Радиоприем может прерываться во время движения из-за изменения топографии. Дополнительную информацию см. в нашем руководстве по автомобильным радиоприемникам   .

Погода

На радиосигналы может влиять хорошая погода, включая высокое давление. Единственный выход — дождаться смены погоды, перенастраиваться в это время не стоит. Наша информация о том, как ясное небо и хорошая погода могут повлиять на ваш радиоприем, может быть полезна, см.Гид по погоде 0008.

Потеря приема одной или нескольких станций в мультиплексе

Если все остальные станции работают нормально и вы только что потеряли одну станцию. Проблема может быть связана с рядом причин, станция могла прекратить вещание или переместить мультиплексы, а не из-за неисправности радио. Все станции в одном мультиплексе должны вести себя одинаково.

​​​​​ Помехи

Если у вас по-прежнему возникают проблемы, возможно, причиной является нежелательный сигнал. Информацию о симптомах помех см. на родственном веб-сайте RTIS .

Квалифицированный установщик

BBC не может рекомендовать отдельных установщиков. CAI ( Confederation of Aerial Industries ) является признанным торговым органом, который сможет связать вас с одним из их членов в вашем регионе.

DAB-радио в автомобиле



Для прослушивания DAB в автомобиле необходимо убедиться, что антенна способна принимать сигнал DAB. Возможно, вам придется связаться с производителем вашего автомобиля, чтобы проверить. Однако спиральные FM-антенны могут принимать DAB.

Лучшее место для размещения антенны DAB — на крыше автомобиля и как можно дальше от двигателя, чтобы избежать каких-либо помех.

Если ваш автомобильный радиоприемник не показывает сигнала или не обслуживает станцию, которую вы обычно принимаете, это может быть вызвано одной из следующих причин:

Ошибка передатчика DAB

Если вы знаете свое местоположение, вы можете использовать нашу программу проверки передатчика , чтобы узнать, есть ли проблема. Если нет, проверьте радио и антенну, чтобы убедиться, что они работают правильно.

Помехи

Плохой прием DAB также может быть вызван оборудованием, установленным в автомобиле. Например, зарядные устройства для телефонов или видеорегистраторы иногда вызывают помехи и влияют на ваш радиосигнал. Попробуйте отключить элементы, чтобы увидеть, не вызывает ли один из них каких-либо помех.

Перенастройка и предварительно настроенные станции DAB

Если вы купили новый автомобиль, радио DAB может быть настроено на станции DAB в другом месте. Удалите предустановки и повторно настройте службы в вашем регионе.

Топография

Во время путешествия на автомобиле на сигнал могут влиять естественные особенности местности, например холмы, долины, реки и т. д. Сигнал должен вернуться, как только вы уйдете от этих особенностей.

Частичная/дополнительная радиослужба на DAB

---



Где их найти?

Когда Radio 5 Sports Extra находится в эфире, вы должны найти его рядом с 5 Live в списке станций вашего цифрового радио. То же самое верно и для Radio 4 LW на DAB. Его можно найти рядом с Radio 4 в списке станций.

Когда они транслируются?

Radio 5 Sports Extra имеет динамичный график. Чтобы узнать, что и когда доступно, BBC ведет расписание на спортивном веб-сайте . Радио 4 LW обычно вещает Вчера в парламенте,   Ежедневная служба и Прогноз доставки каждый день.

Как найти эти службы

Лучше всего перенастраивать радио, когда они вещают, чтобы оно сохраняло станцию ​​в памяти.

Кто отвечает за мою общую/общую антенну?

Сначала стоит проверить, связана ли проблема с вашим собственным оборудованием или с местным передатчиком. Если у соседей такая же проблема, то может быть виновата сама антенна, или может быть мешающий сигнал. В любом случае вам необходимо обратиться к арендодателю или в управляющий комитет с просьбой решить проблему.



Проверка на наличие проблем

Проверьте кабели и провода в пределах вашей собственности, чтобы убедиться, что проблема не связана с простой ошибкой установки. Дополнительные сведения см. в нашем руководстве по установке Freeview.

Чтобы узнать, есть ли какие-либо неисправности в местных передатчиках, используйте инструмент BBC Transmitter Checker. Это поможет вам увидеть, есть ли или были ли в последнее время неисправности передатчика в вашем районе.



Электрические помехи

Существуют различия между проблемой приема и проблемой, вызванной электрическими помехами. См. наши справочные руководства, в которых объясняются различия. На нашем родственном сайте, Службе расследований радио и телевидения (RTIS), также есть полезная информация о том, как отличить разницу.

Если это потенциально помеха, ваш арендодатель или управляющий комитет могут обратиться в регулирующий орган Ofcom за помощью в решении проблемы, используя контактную веб-форму. Поскольку это общественная антенна, вы не сможете напрямую связаться с Ofcom.

Часто задаваемые вопросы Freeview

Почему я получаю неправильные региональные новости?

Иногда ваш телевизор может принимать сигналы от нескольких передатчиков, которые могут передавать разные региональные новости. Скорее всего, это произойдет после перенастройки вашего телевизора. Чтобы убедиться, что вы принимаете правильные региональные новостные программы с передатчика, на который направлена ​​ваша антенна, вам необходимо выполнить перенастройку вручную.
См. наше справочное руководство по ручной перенастройке.
Имейте в виду, что в настоящее время большинство местных новостей не транслируются в формате HD, поэтому они не будут доступны на каналах HD.

Что делать, если прием телевизора ночью ухудшается?

Если у вас проблемы с приемом в вечернее время, это говорит о том, что сигнал, поступающий на ваш телевизор, недостаточно силен. Изменения погоды, температуры или атмосферного давления могут привести к нарушению или потере и без того плохого сигнала.

Чтобы исправить это, вам необходимо рассмотреть способы улучшения мощности и качества сигнала. После оптимизации настройки приема (чтобы у вас был сильный сигнал), если сила сигнала немного упадет, ваш телевизионный приемник будет по-прежнему иметь достаточно сигнала, чтобы изображение и звук не прерывались. Мы рекомендуем вам прочитать Good Installation Guide, чтобы узнать, что нужно проверить.

Также стоит проверить, настроен ли ваш телевизор на передатчик, обеспечивающий лучший сигнал для вашего местоположения. Воспользуйтесь нашим инструментом проверки передатчика, чтобы узнать, находитесь ли вы в зоне, где возможен прием более одного передатчика. Затем воспользуйтесь нашими рекомендациями по ручной перенастройке, которая позволит вам настроиться на лучший передатчик для вашего местоположения.

Получите помощь от установщика антенны

Если у вас по-прежнему возникают проблемы, рассмотрите возможность использования установщика антенны. Мы не можем рекомендовать отдельных установщиков. Тем не менее, CAI (Конфедерация авиационной промышленности) является признанной торговой организацией, которая сможет связать вас с одним из ее членов в вашем регионе.

Если вы являетесь арендатором или используете общую антенную систему, обратитесь к своему арендодателю/управляющему агенту.

Почему иногда субтитры воспроизводятся с задержкой или не синхронизируются?

Для предварительно записанных программ мы заранее создаем субтитры. Технический специалист использует звук и изображение, чтобы синхронизировать их с тем, что происходит на экране. Для программы, транслируемой в прямом эфире (например, Новости), субтитры будут генерироваться по мере ее трансляции, что является сложным и проблематичным процессом. Это означает, что вы часто будете замечать задержку при просмотре программ в прямом эфире.

Как отключить голосовой комментарий (аудиоописание) к моей фотографии?

83b65f}{154}» paraid=»34871282″> Это функция специальных возможностей под названием Аудиоописание. Способ отключения аудиоописания немного зависит от используемой вами платформы. Чтобы получить инструкции, выберите платформу, которую вы используете:

• .

  83b65f}{170}» paraid=»288200560″> Фрисат

• 83b65f}{178}» paraid=»1738989762″> Freeview

• 83b65f}{194}» paraid=»1779

  «> Виргин Медиа

83b65f}{202}» paraid=»846370347″> BBC iPlayer

83b65f}{208}» paraid=»457259942″> Инструкции по отключению аудиоописания на BBC iPlayer см. в разделе часто задаваемых вопросов. Можно ли удалить аудиоописание на BBC iPlayer?

83b65f}{219}» paraid=»1649«> Если вы хотите узнать больше, ознакомьтесь с нашим справочным руководством по описанию аудио

Справочные руководства Freeview

Что такое хорошая установка Freeview?



Антенны

На рынке доступны все виды антенн, некоторые из которых предназначены для определенных частот. Популярным выбором является широкополосная антенна, хотя доступны и другие антенны. Квалифицированный установщик антенн со знанием местных условий сможет дать дополнительные рекомендации.

Высота

Ваша антенна должна быть как можно выше и направлена ​​на передатчик с лучшим сигналом. Используйте инструмент BBC Transmitter Checker , чтобы определить лучший передатчик для вашего местоположения. Убедитесь, что перед антенной нет ничего, что могло бы блокировать сигнал, например деревьев. Все прогнозы приема телепередач предполагают нахождение внешней антенны на высоте 10 м от земли.

Чердачные и внутренние антенны

Если вы живете рядом с передатчиком или можете принимать сильный телевизионный сигнал, вы можете использовать антенну на чердаке или переносную антенну в помещении. Однако в обоих случаях сигнал будет ослаблен, так как он должен проходить через различные препятствия, такие как стены, черепица, изоляция с фольгой и т. д. антенны.

Кабели и разъемы

Телевизионный сигнал всегда теряет часть своей мощности при прохождении по кабелю и через разъемы. Поэтому важно свести к минимуму потери, используя качественный кабель и разъемы.

Усилитель

Использовать их не рекомендуется, за исключением случаев крайней необходимости, поскольку они могут привести к непредвиденным проблемам с приемом. См. наше справочное руководство по различным доступным типам усилителей.

Поляризация

В зависимости от используемого передатчика антенные элементы должны быть установлены горизонтально (горизонтально) или на боку (вертикально). Квалифицированный установщик антенн со знанием местных условий сможет дать дополнительные рекомендации.

Квалифицированный установщик

Мы не можем рекомендовать отдельных установщиков. Однако CAI ( Confederation of Aerial Industries ) является признанным торговым органом, который сможет связать вас с одним из их членов в вашем регионе.



Устранение неполадок с приемом телевидения Freeview

Последствия плохого приема Freeview:

• потеря каналов
• фото разбить
• звуковые сбои/обрывы

Шаг 1. Проверьте, нет ли неисправности в вашем местном трансмиттере

Сначала воспользуйтесь нашим инструментом проверки передатчика. Если есть ошибка, она будет выделена. Если в списке указано несколько передатчиков, отметьте их все.

Если проблем с трансмиттером нет, посетите нашу страницу «Работы и предупреждения». Мы сообщаем об известных проблемах, основных работах передатчика и о том, могут ли проблемы быть вызваны высоким давлением или экстремальными погодными условиями.

Если возникла проблема с вашим местным передатчиком или вы нашли ответ на странице «Работы и предупреждения», проблема должна решиться сама собой, без каких-либо действий с вашей стороны. Рассмотрите возможность использования BBC iPlayer или BBC Sounds, пока вы ждете решения проблемы/работы.

Шаг 2. Проверка кабелей

Начните с проверки кабелей, подключенных к телевизору или телевизионной приставке и сетевой розетке. Они должны быть надежно соединены. Если возможно, попробуйте с другим кабелем, если кабель или разъем неисправен.

Шаг 3. Убедитесь, что ваш телевизор настроен на передатчик с лучшим сигналом

Вы должны получить самый сильный сигнал от передатчика, на который направлена ​​ваша антенна. Некоторые проблемы с приемом Freeview связаны с тем, что приемник использует не лучший сигнал. Это может быть проблемой, когда могут быть получены сигналы от более чем одного передатчика. Ручная перенастройка позволит вам выбрать, на какой сигнал передатчика настроиться. Средство проверки передатчика может помочь определить, на какой передатчик направлена ​​ваша антенна.

Инструкции см. в нашем руководстве по ручной перенастройке.

Шаг 4. Проверка антенной системы

Далее, вы можете рассмотреть вопрос о проверке вашей антенны. Мы не можем рекомендовать отдельных установщиков. Однако CAI (Конфедерация авиационной промышленности) является признанным торговым органом и может связать вас с одним из их членов в вашем регионе. Если вы являетесь арендатором или используете общую антенну, вам следует обратиться к своему арендодателю/управляющему агенту.

Также ознакомьтесь с нашими руководствами по:

.

• что такое хорошая установка Freeview

• как проверить кабели на предмет повреждения водой

• как улучшить сигнал с помощью усилителя или аттенюатора

• Кто отвечает за мою общую/общую антенну?

Другие соображения

Препятствия между антенной и передатчиком могут вызвать проблемы. Деревья являются самым распространенным препятствием. Они могут повлиять на сигнал. Это может быть больше в разное время года (когда больше листьев), в сырую погоду или при сильном ветре.

Другими примерами препятствий являются новостройки поблизости или строительное оборудование, такое как подъемный кран. Если препятствия слишком проблематичны для преодоления и/или постоянны, вам может потребоваться выяснить, можете ли вы изменить положение антенны и перенастроиться на другой передатчик. Другим решением может быть использование другого способа получения услуг, например, Freesat.

Если вы подозреваете, что деревья могут быть проблемой, прочтите наше руководство. Как деревья влияют на прием?

Помехи

Если после выполнения описанных выше шагов у вас все еще возникают проблемы, возможно, причиной могут быть помехи (нежелательный сигнал, мешающий вашему приему). Дополнительную информацию можно найти на другом нашем справочном сайте, Службе расследований радио и телевидения.

Как проверить кабели на предмет повреждения водой

1. Если возможно, проверьте внешний кабель на наличие признаков повреждения, таких как трещины и разрывы. Поврежденные кабели могут вызвать проблемы с приемом и привести к попаданию воды в установку.

2. Найдите кабель, который идет от антенны или спутниковой антенны к телевизору, радиоприемнику или телевизионной приставке, и отсоедините его. Это может быть розетка на стене или прямой кабель через стену.

3. Если вы используете спутниковую антенну для приема телевизора, вам также необходимо проверить LNB и крышку на наличие признаков повреждения водой. Возможно, вам придется поручить квалифицированному установщику помочь вам с этим.

4. Если это прямой кабель, проверьте наличие явных признаков воды или зеленых отложений на разъеме. Если это от сетевой розетки, проверьте разъем на кабеле и на сетевой розетке на наличие признаков воды или зеленых отложений. Зеленый нарост является признаком того, что вода в какой-то момент попала в вашу установку.

5. Если вы обнаружите повреждение водой, то, скорее всего, кабель потребуется заменить квалифицированным специалистом по установке антенны.

Мы не можем рекомендовать отдельных установщиков. Однако CAI ( Confederation of Aerial Industries ) является признанным торговым органом, который сможет связать вас с одним из их членов в вашем районе.

Как улучшить сигнал с помощью усилителя или аттенюатора

---

Когда использовать усилитель

Усилитель сигнала следует использовать только в крайнем случае при слабом телевизионном сигнале. Даже самый лучший усилитель по-прежнему будет добавлять шум к телевизионному сигналу, который он усиливает/усиливает, что может привести к искажению изображения. Хороший усилитель должен иметь встроенный фильтр, который пропускает только тот сигнал, который вы хотите усилить, а не какие-либо нежелательные сигналы. В противном случае все нежелательные сигналы также будут усилены, что может привести к разрыву изображения.

Проблемы с использованием усилителей

Усилители сами по себе являются частым источником проблем с приемом. Например, если вода попала в топочный тип, они могут начать усиливать результат неисправности. Это могут быть нежелательные сигналы и привести к потере изображения на вашем собственном телевизоре и, возможно, у живущих поблизости. Для проверки отключите питание усилителя и посмотрите, исчезнет ли проблема.



Существует три типа усилителей – топовый, пониженный и распределительный. Все это нуждается в источнике питания для работы.

Мачта

Они устанавливаются непосредственно под наружной антенной и обычно являются лучшим типом усилителя для устранения слабых сигналов.

Отступ

Они устанавливаются между розеткой антенны в стене и телевизором.

Распределение

Они разделяют телевизионный сигнал с одной антенны и позволяют направлять сигнал на несколько разных телевизоров в здании.



Комбинированные усилители

Некоторые усилители представляют собой сочетание вышеперечисленного. Например, некоторые топовые усилители также являются усилителями-распределителями. Некоторые также могут комбинировать телевизионные и FM-радиосигналы.



Аттенюаторы

Когда использовать аттенюатор

Если вы столкнулись с пикселизацией или разрывом изображения, возможно, ваш сигнал слишком сильный, так как это часто похоже на слабый сигнал. Это может произойти, если вы живете рядом с передатчиком.

Аттенюаторы

можно использовать для ослабления входящего сигнала, если он слишком сильный, без его искажения. Это фактически противоположность усилителя, хотя они работают по разным принципам. В то время как усилитель обеспечивает усиление, усиливает сигнал, аттенюатор обеспечивает потери, ослабляет сигнал. Аттенюаторы — это всегда компромисс, и их следует использовать только в случае крайней необходимости.

Они бывают разных сил; в большинстве случаев достаточно небольшого сокращения. Может потребоваться немного проб и ошибок, чтобы найти наиболее подходящий для вашей установки, и стоит посоветоваться с местным подрядчиком по антеннам, чтобы выбрать правильный для установки.



Кто отвечает за мою общую/общую антенну?

Сначала стоит проверить, связана ли проблема с вашим собственным оборудованием или с местным передатчиком. Если у соседей такая же проблема, то может быть виновата сама антенна, или может быть мешающий сигнал. В любом случае вам необходимо обратиться к арендодателю или в управляющий комитет с просьбой решить проблему.



Проверка на наличие проблем

Проверьте кабели и провода в пределах вашей собственности, чтобы убедиться, что проблема не связана с простой ошибкой установки. Дополнительные сведения см. в нашем руководстве по установке Freeview.

Чтобы узнать, есть ли какие-либо неисправности в местных передатчиках, используйте инструмент BBC Transmitter Checker. Это поможет вам увидеть, есть ли или были ли в последнее время неисправности передатчика в вашем районе.



Электрические помехи

Существуют различия между проблемой приема и проблемой, вызванной электрическими помехами. См. наши справочные руководства, в которых объясняются различия. На нашем родственном сайте, Службе расследований радио и телевидения (RTIS), также есть полезная информация о том, как отличить разницу.

Если это потенциально помеха, ваш арендодатель или управляющий комитет могут обратиться в регулирующий орган Ofcom за помощью в решении проблемы, используя контактную веб-форму. Поскольку это общественная антенна, вы не сможете напрямую связаться с Ofcom.

Основные инженерные работы, затрагивающие зрителей в Ньюхейвене со среды, 28 сентября 2022 г.

Проблемы с телевидением и радио в Северном Йоркшире и Тиссайде

Последние работы Freeview и предупреждения

Основные инженерные работы, затрагивающие зрителей в Ньюхейвене со среды, 28 сентября 2022 г.

Изменения в HD-просмотре на Freeview

Проблемы с телевидением и радио в Северном Йоркшире и Тиссайде

Последние радиоработы и предупреждения

Основные инженерные работы на передатчике Droitwich, затрагивающие Radio 4 LW и Radio 5 Live со среды, 28 сентября 2022 г.

---

Проблемы с телевидением и радио в Северном Йоркшире и Тиссайде

---

Часто задаваемые вопросы о радио

Почему я слышу зарубежную радиостанцию?

Обычно это происходит в летние месяцы из-за высокого атмосферного давления, что позволяет радиосигналам распространяться дальше. Причиной является атмосферный эффект, известный как Sporadic-E, который может длиться от нескольких секунд до часа и более.

Для получения дополнительной информации о том, как погода может повлиять на ваши радиослужбы, см. наш справочник

---

Почему прием средних волн ночью хуже?

Ночью средневолновые радиосигналы могут распространяться гораздо дальше, чем днем. Это означает, что ваше радио может принимать больше радиоканалов либо на той же частоте, что и служба, которую вы слушаете, либо рядом с этой частотой. Результатом является более высокий уровень помех и ухудшение как звука, так и охвата.

---

Радио Справочные руководства

Поиск и устранение неисправностей FM-радио

---

B asic Установка

Важно убедиться, что ваша установка работает правильно и радио находится в наилучшем возможном положении. У нас есть базовое руководство по установке  , которое поможет вам в этом.

Работы и предупреждения

Проверьте, нет ли известных работ или предупреждений , которые могут вызывать проблему.

Неисправности передатчика и частоты

Используйте нашу программу проверки передатчика , чтобы убедиться, что передатчик не работает, и узнать, какие службы FM-радио вы можете принимать из вашего местоположения.

Радиоприемники Hi-Fi

Если вы используете тюнер Hi-Fi и прием в стереофоническом режиме затруднен, а в монофоническом режиме все в порядке, возможно, мощность вашей антенны недостаточна. Возможно, вам придется подумать о чердаке или внешней антенне, чтобы решить проблему с приемом.

Погода

На FM-радиосигналы

может влиять хорошая погода, в том числе высокое давление, и единственное решение — дождаться изменения погоды, в это время следует перенастраивать , а не . Наша информация о том, как чистое небо и хорошая погода могут повлиять на ваш радиоприем, может быть полезной, см. наш Путеводитель по погоде .

Пиратское радио

В некоторых городских районах пиратское радио может быть проблемой. Регулятор Ofcom занимается Pirate Radio, и вы можете сообщить об этом по номеру , заполнив форму Pirate Radio на веб-сайте Ofcom.

Искаженные звуки S и Z (шипение)

Это может произойти, если ваша радиостанция принимает более одного сигнала. Второй сигнал принимается радио через несколько мгновений после первого. Например, вы получаете один сигнал непосредственно от передатчика, а другой отражается от соседнего холма. Попробуйте переместить радио или настроиться на другую частоту.

Щебетание и свист

Это часто похоже на чириканье птиц и происходит, если рядом с той, которую вы слушаете, передается другая частота. Обычно это может быть вызвано высоким давлением, когда в хорошую погоду радиосигналы могут распространяться намного дальше, чем обычно. Эти сигналы могут быть как британскими, так и зарубежными станциями. Ничего не поделаешь и проблема уйдет при изменении погоды.

Шипение и затухание

Обычно это означает, что принимаемый сигнал недостаточно силен. См. наше руководство по Шипение и исчезновение .

Жужжание, щелчки и хлопки

Это может означать, что электрический элемент в вашем доме или поблизости мешает приему вашего FM-радио и вызывает жужжание, щелчки или хлопки, которые вы можете услышать. См. наше руководство по Жужжание и щелчки. Если у вас по-прежнему возникают проблемы, посетите наш дочерний сайт Служба расследований радио и телевидения (RTIS) для получения дополнительной информации.

Искажение — нечеткий, скрипучий, царапающий звук

Обычно это происходит из-за того, что FM-сигналы отражаются от объектов или склонов холмов и достигают вашего радио по разным путям. Его техническое название — многолучевое искажение. Это часто хуже всего в холмистых или сильно застроенных районах. Внутренние портативные устройства особенно восприимчивы.

Искаженный звук также может возникать, если ваше радио не настроено. Это может все чаще происходить, если ваши батареи начинают выходить из строя. Убедитесь, что ваше радио правильно настроено, и убедитесь, что ваши батареи в хорошем состоянии, или используйте питание от сети.

Жужжание

Если вы слышите гудение, это часто связано с проблемой сетевого адаптера. Возможно, вам потребуется проверить, что все части вашей приемной системы полностью заземлены.



Что делать

Если у вас портативное радио, попробуйте перемещать антенну под разными углами. Вы также можете попробовать изменить положение в комнате. Подоконники и высокие полки — хорошие места для радио; не кладите их близко к радиаторам или электронному оборудованию, такому как компьютеры, мобильные/беспроводные телефоны или телевизоры.

Телескопическая антенна, устанавливаемая на портативные стереосистемы, является компромиссом, и радио часто дает действительно хорошие результаты только при подключении к внешней антенне. Если это невозможно, переключитесь на моно, так как обычно это звучит лучше. Некоторые наборы делают это автоматически.

Убедитесь, что вы настроены на лучшую частоту для вашего региона, так как часто вы можете принимать более одного сигнала. Используйте наш Transmitter Checker  , чтобы найти лучшие частоты для вашего местоположения.

Квалифицированный установщик

BBC не может рекомендовать отдельных установщиков. CAI ( Confederation of Aerial Industries ) является признанным торговым органом, который может связать вас с одним из его членов в вашем регионе.

---

Поиск и устранение неисправностей MW/LW Radio

---



Базовая установка

 Важно убедиться, что ваша установка работает правильно и что ваше радио находится в наилучшем возможном месте. У нас есть базовое руководство по установке , которое вы можете прочитать.

Работы и предупреждения

Проверить, есть ли известные работает или предупреждает , что может быть причиной проблемы.

Неисправности преобразователя

Используя наш Transmitter Checker , вы можете проверить, какие службы радиосвязи MW/LW доступны в вашем регионе. Он также покажет вам любые неисправности передатчика.

Погода

Прием

AM может сильно различаться днем ​​и ночью из-за различий в атмосфере. Вы можете получить хороший, четкий прием в течение дня, но после захода солнца сигнал может исчезнуть или исказиться. Вот почему по ночам часто можно услышать радиостанции из-за пределов Великобритании. Наша информация о том, как ясное небо и хорошая погода могут повлиять на ваш радиоприем, может быть полезна, см.0008 Путеводитель по погоде.

Жужжание, щелчки и хлопки

Это может означать, что какой-то электрический предмет в вашем доме или поблизости создает помехи для вашего MW/LW-радио. Это вызывает жужжание, щелчки или хлопки, которые вы можете услышать. См. наше руководство по Жужжание и щелчки. Если у вас по-прежнему возникают проблемы, посетите наш дочерний сайт RTIS для получения дополнительной информации.

---

Проблемы с радиоприемом из-за высокого давления

---

Влияние погоды на прием.

Проблемы, связанные с погодой, как правило, возникают летом, когда из-за высокого давления радиосигнал может распространяться дальше, чем обычно. Это известно как тропосферный канал. Для получения дополнительной информации см. наше руководство по тропосферным воздуховодам .

Если этот удаленный радиосигнал находится на той же частоте, что и тот, который вы слушаете, это может вызвать проблемы с приемом. Это связано с тем, что ваше радио будет с трудом декодировать две радиостанции на одной частоте. Это известно как помехи в совмещенном канале

Эффект может длиться от нескольких часов до нескольких дней и в течение этого времени может вызывать периодические эффекты на службе.

Что делать:

Ничего нельзя сделать, кроме как ждать перемены погоды. У нас нет над ним контроля.

Если ваша проблема связана с погодой, она должна исчезнуть, как только погода изменится.

Работы и предупреждения

Проверьте наши работы и страницу предупреждений , чтобы узнать, есть ли текущие проблемы с погодой.

---

Какой тип радиоантенны мне нужен?

---

FM-радио

Самая распространенная антенна FM-радио на переносных радиостанциях – телескопическая. Для обеспечения наилучшего приема полностью выдвиньте антенну и перемещайте антенну и радио, пока не получите наилучший прием. Если вы используете Hi-Fi с проволочной антенной, снова выдвиньте ее как можно дальше, чтобы получить наилучший сигнал.

Внешние антенны также доступны для FM-радио и значительно улучшают прием. Антенна и кабели должны быть в хорошем состоянии, и вам понадобится радио с возможностью подключения внешней антенны.

AM-радио

Радиоприемник, который может настраиваться на службы средних и длинных волн, обычно имеет встроенную антенну, которую вы не видите. Поскольку антенна направленная, просто повернув радиоприемник, вы сможете добиться наилучшего приема. AM не использует телескопическую антенну.

У некоторых Hi-Fi есть внешние AM-антенны, которые выглядят как множество проводов, намотанных на пластиковую петлю. Это нужно повернуть, чтобы найти лучший сигнал.

DAB-радио

Для приема услуг DAB необходима подходящая антенна DAB. Портативные радиостанции DAB обычно имеют телескопическую антенну, но если вы устанавливаете радиостанцию ​​DAB в автомобиле, вам может потребоваться добавить антенну DAB.

Внешние антенны также доступны для DAB и значительно улучшат прием. Антенна и кабели должны быть в хорошем состоянии, и вам нужна радиостанция с возможностью подключения внешней антенны. В отличие от других служб, все прогнозы покрытия DAB относятся к покрытию внутри помещений.







---

FM-радио в машине

Если вы обычно можете принимать услуги, но теперь вы обнаруживаете, что они появляются и исчезают, или вы слышите шипение, это может быть связано с одной из трех причин. Во-первых, это неисправность местного FM-передатчика. Во-вторых, если вы знаете свое местоположение, вы можете использовать нашу программу проверки передатчика, чтобы увидеть, есть ли проблема. В-третьих, если нет, то вам нужно будет проверить радио и антенну, чтобы убедиться, что они оба работают правильно.

Помехи

Плохой прием FM также может быть вызван оборудованием, установленным в автомобиле. Например, зарядные устройства для телефонов или видеорегистраторы иногда вызывают помехи и влияют на ваш радиосигнал. Попробуйте отключить элементы, чтобы увидеть, не вызывает ли один из них каких-либо помех.

Прием в туннелях

В зависимости от конкретного туннеля и станции радиоприем может прерываться или пропадать при проезде через туннели. Если туннель глубокий, радиоволны не достигают центра, поэтому ваше радио отключается. Некоторые туннели оснащены системами распределения сигналов как для FM, так и для DAB, поэтому сигнал не будет потерян во время нахождения в туннеле. Или это может быть «Чтобы поддерживать радиосигналы в туннеле»

Тюнинг

Большинство автомобильных FM-радиостанций имеют встроенную систему радиоданных (RDS). Мы используем RDS, чтобы «сообщить» вашему радио, есть ли лучшая или более сильная частота для радиослужбы, которую вы слушаете, когда вы путешествуете. Однако, если вы используете частоту, предварительно настроенную и в вашем регионе нет службы радиосвязи на этой частоте, RDS может не работать. В этот момент вам нужно будет настроить радио, пока вы не найдете сигнал.

Антенны

Если у вас проблемы с постоянным приемом, проверьте автомобильную антенну на наличие повреждений. Если у вас есть выдвижная антенна, убедитесь, что она полностью выдвинута, чтобы обеспечить наилучший прием.

Местное радио Новости путешествий

Способ включения и выключения дорожных сообщений зависит от радиостанции. Проверьте руководство по эксплуатации вашего автомобиля.

---

AM радио в машине

835″ xml:lang=»EN-GB»> Помехи от электрических систем автомобиля

Помехи приему MW или LW в автомобиле могут быть вызваны многими электрическими системами вашего автомобиля. От системы зажигания до стеклоочистителей или индикаторов. Обычно это звучит как скулящий или потрескивающий звук, в зависимости от причины. Включение и выключение каждого элемента, чтобы увидеть, исчезнет ли он, — это один из способов определить причину, но вам может потребоваться поговорить со специалистом по автомобилям



Помехи от другого электрооборудования

Другими причинами помех для MW или LW радио в автомобиле могут быть зарядные устройства для мобильных телефонов и видеорегистраторы. Убедитесь, что соединения надежны, а кабели не повреждены, и посмотрите, исчезнут ли помехи, если вы переместите оборудование в другие места в автомобиле.



В движении

На радиосвязь MW/LW также могут влиять конструкции, такие как мосты и туннели.



---

Радиоприем Справочные руководства

Жужжание и щелчки на вашем радио

---

Термостат

Жужжание и щелчки длятся от нескольких секунд до минуты. Отключите системы отопления и посмотрите, исчезнет ли проблема. Если проблема сохраняется после повторного включения системы отопления, проблема может быть связана с термостатом, который необходимо отремонтировать или заменить.

Выключатели освещения

Чтобы выяснить, вызывает ли проблема конкретный выключатель, попробуйте выключать свет по одному.

Светодиодные лампы

В настоящее время многие люди используют маломощные светодиодные лампы вместо более традиционных вариантов. Однако, если в исходном свете использовался трансформатор, а не питание напрямую от сети, возможно, трансформатор вызывает помехи. Это связано с тем, что трансформатор был разработан для работы с более высокой мощностью, а не с более низкой мощностью, которую используют светодиодные фонари. Это может вызвать электрические помехи.

Уличные фонари

Уличные фонари иногда могут вызывать гудение и потрескивание вашего FM-радио. Записывая, когда каждая лампа загорается и гаснет, вы сможете определить, является ли это причиной ваших помех. Если это так, обратитесь в местный совет.

Проезжающий транспорт

Неисправный или некомпрессированный двигатель может вызывать отчетливое гудение, которое зависит от скорости вращения двигателя. Попробуйте переместить радиостанцию ​​подальше от улицы или использовать внешнюю антенну.

Электродвигатель

Электродвигатель используется во многих устройствах, таких как электрические газонокосилки, стиральные машины, дрели, фены и т. д. Неисправный двигатель может вызвать электрические помехи. Проверьте любой прибор с электродвигателем, отодвинув радио от него, чтобы увидеть, улучшится ли звук. Если у вас есть несколько электроприборов с электродвигателями, возможно, вам придется выключить их все и попробовать все вышеперечисленное по очереди.





Со всеми этими потенциальными причинами стоит вести журнал в течение как минимум двух недель, чтобы определить, есть ли какие-либо закономерности или тенденции в помехах.

---

Шипение и затухание на вашем FM-радио

---

Это может быть связано с:

Пониженная мощность передатчика

Используйте наш инструмент передатчика , чтобы узнать, затрагиваются ли в настоящее время работы по техническому обслуживанию вашего местного передатчика.

Стереосигнал

Попробуйте переместить радиостанцию ​​в другое место, например, рядом с окном, выше или в другой комнате. Если вы слышите шипение при прослушивании стереосигнала, попробуйте переключиться на моно. Стерео прием требует более сильного сигнала, чем моно.

Антенна

Если у вас есть портативное радио, вы сможете уловить больше принимаемого сигнала, если ваша телескопическая антенна будет полностью выдвинута. Для систем Hi-Fi убедитесь, что ваша антенна не сломана и не ослаблена. Если у вас есть внешняя антенна или антенна на чердаке, проверьте, правильно ли они работают.

Настройка на неправильный передатчик

Используйте наш инструмент передатчика, чтобы убедиться, что вы настроены на лучшую частоту для вашего региона, так как вы часто можете принимать более одного сигнала.

Погода

Очень редко погода, обычно высокое давление, может привести к ослаблению сигнала. Никто ничего не может с этим поделать, и единственный ответ — ждать, когда погода изменится. Для получения дополнительной информации см. наше руководство по как погода может повлиять на радиоприем .



---

Поиск и устранение неисправностей FM-радио

---

B asic Установка

Важно убедиться, что ваша установка работает правильно и радио находится в наилучшем возможном положении. У нас есть базовое руководство по установке  , которое поможет вам в этом.

Работы и предупреждения

Проверьте, нет ли известных работ или предупреждений , которые могут вызывать проблему.

Неисправности передатчика и частоты

Используйте нашу программу проверки передатчика , чтобы убедиться, что передатчик не работает, и узнать, какие службы FM-радио вы можете принимать из вашего местоположения.

Радиоприемники Hi-Fi

Если вы используете тюнер Hi-Fi и прием в стереофоническом режиме затруднен, а в монофоническом режиме все в порядке, возможно, мощность вашей антенны недостаточна. Возможно, вам придется подумать о чердаке или внешней антенне, чтобы решить проблему с приемом.

Погода

На FM-радиосигналы

может влиять хорошая погода, в том числе высокое давление, и единственное решение — дождаться изменения погоды, в это время следует перенастраивать , а не . Наша информация о том, как ясное небо и хорошая погода могут повлиять на ваш радиоприем, может быть полезна, см.0008 Путеводитель по погоде.

Пиратское радио

В некоторых городских районах пиратское радио может быть проблемой. Регулятор Ofcom занимается Pirate Radio, и вы можете сообщить об этом по номеру , заполнив форму Pirate Radio на веб-сайте Ofcom.

Искаженные звуки S и Z (шипение)

Это может произойти, если ваша радиостанция принимает более одного сигнала. Второй сигнал принимается радио через несколько мгновений после первого. Например, вы получаете один сигнал непосредственно от передатчика, а другой отражается от соседнего холма. Попробуйте переместить радио или настроиться на другую частоту.

Щебетание и свист

Это часто похоже на чириканье птиц и происходит, если рядом с той, которую вы слушаете, передается другая частота. Обычно это может быть вызвано высоким давлением, когда в хорошую погоду радиосигналы могут распространяться намного дальше, чем обычно. Эти сигналы могут быть как британскими, так и зарубежными станциями. Ничего не поделаешь и проблема уйдет при изменении погоды.

Шипение и затухание

Обычно это означает, что принимаемый сигнал недостаточно силен. См. наше руководство по Шипение и исчезновение .

Жужжание, щелчки и хлопки

Это может означать, что электрический элемент в вашем доме или поблизости мешает приему вашего FM-радио и вызывает жужжание, щелчки или хлопки, которые вы можете услышать. См. наше руководство по Жужжание и щелчки. Если у вас по-прежнему возникают проблемы, посетите наш дочерний сайт Служба расследований радио и телевидения (RTIS) для получения дополнительной информации.

Искажение — нечеткий, скрипучий, царапающий звук

Обычно это происходит из-за того, что FM-сигналы отражаются от объектов или склонов холмов и достигают вашего радио по разным путям. Его техническое название — многолучевое искажение. Это часто хуже всего в холмистых или сильно застроенных районах. Внутренние портативные устройства особенно восприимчивы.

Искаженный звук также может возникать, если ваше радио не настроено. Это может все чаще происходить, если ваши батареи начинают выходить из строя. Убедитесь, что ваше радио правильно настроено, и убедитесь, что ваши батареи в хорошем состоянии, или используйте питание от сети.

Жужжание

Если вы слышите гудение, это часто связано с проблемой сетевого адаптера. Возможно, вам потребуется проверить, что все части вашей приемной системы полностью заземлены.



Что делать

Если у вас портативное радио, попробуйте перемещать антенну под разными углами. Вы также можете попробовать изменить положение в комнате. Подоконники и высокие полки — хорошие места для радио; не кладите их близко к радиаторам или электронному оборудованию, такому как компьютеры, мобильные/беспроводные телефоны или телевизоры.

Телескопическая антенна, устанавливаемая на портативные стереосистемы, является компромиссом, и радио часто дает действительно хорошие результаты только при подключении к внешней антенне. Если это невозможно, переключитесь на моно, так как обычно это звучит лучше. Некоторые наборы делают это автоматически.

Убедитесь, что вы настроены на лучшую частоту для вашего региона, так как часто вы можете принимать более одного сигнала. Используйте наш Transmitter Checker  , чтобы найти лучшие частоты для вашего местоположения.

Квалифицированный установщик

BBC не может рекомендовать отдельных установщиков. CAI ( Confederation of Aerial Industries ) является признанным торговым органом, который может связать вас с одним из его членов в вашем регионе.

---

Полосы частот, выделенные службам наземного вещания

• МСЭ
• Генеральный секретариат
• Радиосвязь
  • Об МСЭ-Р
  • События
  • Базы данных и электронные услуги
  • Публикации
  • Пространство
  • Наземный
  • Учебные группы
  • Региональное присутствие
  • Присоединяйтесь к МСЭ-R
• Стандартизация
• Разработка
• МСЭ Телеком
• Членская зона
• Присоединяйтесь к МСЭ

Вы здесь ITU > Home > ITU-R > Наземные службы > Радиовещание > Полосы частот, выделенные службам наземного вещания

Низкочастотный (НЧ) и среднечастотный (СЧ) диапазоны

2 NA2 NA2 NA

Диапазон [кГц]	Район 1	Район 2	Район 3 А 1	NA	NA
525-526,5	NA	A	NA		A	NA		A
	A
	A
	A	NA		A				A А 1	А	A 1
​535-1605	​A 1	​A 2	​A 1
​1605-1606. 5	​А 1	A 3 ​	​A 1
​1605.5-1705	​NA	​A 3	NA

• ¹ — в соответствии с соглашением GE75 (НЧ/СЧ вещание)
• ^{2 —} В соответствии с соглашением RJ81 (MF Broadcasting)
• ³ ​ — В соответствии с соглашением RJ88 (СЧ-вещание)

Диапазоны высоких частот (ВЧ) для национального вещания

​Band [kHz]	​Region 1	​Region 2	​Region 3
​2300-2495	​A 4	​A 4	​А 4
​2495-2498	​A 4	​NA	​NA
​3200-3400	​A 4	​A 4	​A 4
​3900- 3950	​NA	​NA	​A
​3950-4000	​A	​NA	​A
​4750-4995	​A 4	​А 4	​А 4
​5005-5060	​A 4	​A 4	​A 4

• ⁴  — Только в «тропической зоне» (с 5. 16 РР по 5.20 РР и с 23.3 РР по 23.10 РР)

Диапазоны высоких частот (ВЧ) для международного радиовещания согласно РР 12

​Полоса [кГц]	​Район 1	​Район 2	​Region 3
​5900-6200	​A	A​	​A
​7200-7300	​A	​NA	A​
​7300-7400	​A	​A	​A
​7400-7450	​A	​NA	​A
​9400-9900	​A	​А	​А
​11600-12100	​A	​A	​A
​13570-13870	​A	​A	​A
​15100-15800	​A	​A	​A
​17480-17900	​A	​A	​A
​18900-19020	​A	​A	​A
21450-21850	​А	​А	​А



Диапазоны очень высоких частот (ОВЧ)

​Диапазон [МГц]	​Район 1	​Район 2	​Район 3
915-632 915-630 A 5	NA	​A
​50-54	​A 5	NA	NA
​54-68	​A 5	​А	​A
​76-87	​NA	A	​NA
​87-87. 5	NA	​A	​A
​87.5-108	А 5,6	А	А
162-174	А 5	А	А
174-216	А 7	​A	​A
​216-230	​A 7	NA	​A

• ⁵ — в соответствии с соглашением ST61 (версия 2006 г.) (аналоговое телевидение и звуковое вещание) или соглашением GE89 (версия 2006 г.) (аналоговое телевидение)
• ⁶ — в соответствии с соглашением GE84 (звуковое вещание в диапазоне ОВЧ)
• ⁷ — Подлежит Соглашение GE06

Диапазоны сверхвысоких частот (УВЧ)

​Band [MHz]	​Region 1	​Region 2	​Region 3
​470-862	​A  8	​A	​A
​862-890	​A  9	​A	​A
​890-960	​A  9	​NA	A

• ⁸ — С учетом соглашения GE06
• — только в некоторых частях африканской области вещания (см. RR 5.32) — только в некоторых частях африканской вещательной зоны (см. RR 5.32) — только в некоторых частях африканской вещательной зоны (см. RR 5.32) — только в некоторых частях африканской вещательной области (см. RR 5.32) — только в некоторых частях африканской вещательной области (см. RR 5.32) — только в некоторых частях африканской вещательной трансляции. TOKOKAI

  Средства навигации, использующие радиоволны, называются радиосредствами навигации. Радионавигационные средства известны как вспомогательная радионавигационная система.
  Суда могут находить свое местонахождение без помех из-за плохой видимости из-за дождя или тумана.
  Радиоволны имеют характеристики распространения «прямо вперед» и распространения «с фиксированной скоростью».
  Средневолновые радиомаячные станции и микроволновые радиомаячные станции работают на прежних характеристиках радиоволн.
  Суда в море могут определять свое местоположение, принимая сигналы от передающей станции.
  Станции Loran C и Decca, основанные на принципе гиперболической навигации, работают на последних характеристиках радиоволн.
  Путем эффективного размещения большого количества Loran C на земле было запланировано обезопасить как можно более широкую территорию вокруг Японского моря, где суда могут определять свои координаты (долготу и широту) с высокой точностью.
  Сегодня, посылая передающую радиоволну со спутника Земли, стало возможным определять точное положение судов в мировом масштабе.
  Эта система называется спутниковой навигационной системой, а в Соединенных Штатах действует Глобальная система позиционирования.
  Агентство морской безопасности разработало дифференциальный GPS с большей точностью.
  В японских морях возможно определение местоположения судна с погрешностью менее 10 метров.






  Радиомаяк

  Средневолновый радиомаяк

  Средневолновые радиомаяки предназначены для средних и ближних районов и используют низкочастотный диапазон на 300 кГц ниже, чем диапазон частот от 540 кГц до 1602 кГц, используемый в радиоприемниках в наших домах.
  Чтобы суда могли определить направление на передающую станцию ​​(радиомаячную станцию) с помощью пеленгатора, регулярно отправляются ненаправленные радиоволны.




  Микроволновый радиомаяк

  ● Маяк Рамарк

  Радиомаяки Ramark излучают радиосигналы на частотах в диапазоне 9 ГГц, которые могут быть обнаружены радарами на судах.
  Когда антенна радара на судне поворачивается в сторону радиомаяка, между судном и маяком на экране радара на судне появляется пунктирная линия.
  Вдоль береговой линии или песчаных дюн, где трудно распознать отражающий объект, маяк Рамарка будет заметной меткой, чтобы можно было легко определить особенности местности.




  ● Радиолокационный маяк

  Радиолокационные маяки

  очень похожи на маяки Рамарка, за исключением того, что на экране радара сигнал маяка с точками и тире появляется позади местоположения передающей станции.
  Передний край пунктирного сигнала — это местоположение передающей станции.





  Система Loran C・Система Decca


  （Радиосредства в зависимости от времени, необходимого для того, чтобы две или более радиоволн достигли судна）

  Если от двух радиостанций, А и В, радиоволны передаются одновременно и с одинаковой скоростью в точку «а» в океане, так как расстояние от А больше, чем от В, это займет больше времени. чтобы радиоволны достигли точки «а», чем радиоволны от станции B.
  Точно так же в точках «b» и «c» радиоволны от станции　A　будут принимать больше времени, чем волны от станции B.
  Соединяя точки «а», «b» и «с», где разница в требуемом времени одинакова, получается кривая, как показано на рис. 1.
  Кривая известна как гиперболическая кривая.
  При передаче радиоволн от так называемых «радиомаяков», как и в предыдущем случае, можно построить гиперболическую кривую a, b, c и d (рис. 1).




  Если судно принимает радиоволны, судно будет находиться в положении на гиперболической кривой.
  Если возможен одновременный прием двух пар радиоволн, А и В, А и С, две гиперболические кривые на рис. 1 и рис. 2 могут быть установлены.
  Точка пересечения двух кривых будет указывать положение судна (рис. 3).
  Этот метод определения местоположения судна известен как гиперболическая навигационная система.
  Системы Loran C и Decca работают по одному и тому же принципу. Сегодня оборудование, установленное на судне, способно принимать радиоволны, а долгота и широта могут рассчитываться компьютером автоматически.
  В Японии есть четыре передающие станции Loran C (Niijima в Токио, Gesashi на Окинаве, Minami Torishima в Токио и Tokachibuto на Хоккайдо), покрывающие моря вокруг Японии.
  Поскольку Loran C является всемирно признанной радионавигационной системой, Северо-Западная Тихоокеанская сеть, Корейская сеть и Российская сеть сотрудничают, чтобы обеспечить покрытие Loran C в расширенных районах Дальневосточного азиатского региона.











  Дифференциал GPS

  В океане, вдали от суши, суда зависели от астронавигации. Долгое время наблюдали за звездами, чтобы определить свое положение.
  Сегодня суда могут определять свое местонахождение по радиоволнам со спутников. Это известно как спутниковая навигационная система.
  GPS, используемый в автомобильной навигационной системе, хорошо известен.
  В соответствии с системой, с несколькими спутниками GPS, измеряющими расстояние между приемниками и спутниками GPS, судно может определить свое положение по полученному пересечению.
  При измерении положения с помощью GPS из-за характеристик радиоволн существует погрешность около 100 м. Система GPS была разработана для минимизации ошибок.




  В месте, где точное положение уже известно (опорная точка), положение определяется методом GPS и вычисляется ошибка от опорной точки.
  Ошибка будет передана радиомаяками.
  Приемники смогут исправить ошибку GPS до менее чем 10 метров.
  Суда должны быть оборудованы приемником GPS и средневолновым радиоприемником.






  Короткие волны против. Длинноволновое радио: разница между ними

  Независимо от длины волны, радиоволны составляют большую часть электромагнитного спектра, что делает их универсальными инструментами, играющими решающую роль в современной жизни. Люди используют радио в коммерческих целях с 1900 года, помогая людям по всему миру общаться через новости, развлечения и личное общение.

  Короткие волны против. Длинноволновое радио

  Коротковолновое радио охватывает высокочастотный диапазон радиоспектра. Коротковолновый использует метод «пропуска», когда сигнал отражается от атмосферы. Длинноволновое радио передает волны по прямой линии, способные перемещаться по объектам и местности, чтобы достичь приемника с использованием малой мощности.

  Частоты — это способ классификации пиков передаваемых радиоволн на коротковолновые и длинноволновые и всегда измеряются в герцах (Гц). Это может звучать как урок естествознания, но различия в радиоволнах имеют много общих основополагающих принципов. Читайте дальше, чтобы узнать, что отличает коротковолновое и длинноволновое радио.

  • Также узнайте, что такое любительское радио DMR и двустороннее радио?

  Коротковолновое радио

  Коротковолновое радио охватывает радиочастотный спектр от 3 до 30 мегагерц, помещая его в диапазон высоких частот (ВЧ) с длиной волны от 10 до 100 метров. Коротковолновое радио работает, отражая сигнал от ионосферы Земли, прежде чем вернуться к приемнику, что делает его лучшим выбором для различных общественных служб, в том числе:

  • Морская связь
  • Сотовая связь
  • Любительское радио
  • Международные новости

  Как видите, многие интернет-услуги, на которые вы полагаетесь в повседневной жизни, являются результатом технологии коротковолновой радиосвязи. Это делает коротковолновое радио незаменимым инструментом для распространения информации.

  • Вот список частот всех коротковолновых радиостанций
  • Что такое коротковолновое радио?

  Быстрый рост сотовых сетей 4G и 5G вывел использование радио на новый уровень. Поскольку инновации продолжают использовать сеть 5G в будущем 6G, радио будет становиться все более стандартизированным и оспариваться властями, такими как национальные правительства, распределяющие лицензии на радиолюбительскую деятельность среди отдельных лиц и групп.

  Чем полезно коротковолновое радио?

  Коротковолновое радио популярно среди любителей и профессионалов, которые ценят его способность путешествовать по всему миру в неблагоприятных погодных условиях. В общем, чем выше частота радиоволны, тем короче диапазон, но выше пропускная способность. Это позволяет сотовым телефонам подключаться к сети «сот», что оправдывает их сокращенный радиус действия.

  Морская связь

  Корабли, пересекающие морские суда, ценят коротковолновую радиосвязь за ее способность усиливать более слабые передачи, отражая их от ионосферы, и обратно. Поскольку эти суда всегда ведут передачу с уровня моря, их радиооборудование может достигать гораздо большей дальности, чем если бы они пытались передавать сигнал с суши.

  Сегодня многие корабли используют спутниковую связь для получения информации, но только те, кто специально для этого оборудован, могут наслаждаться роскошью современных спутниковых технологий. Другие суда придерживаются коротковолнового радио, чтобы обеспечить бесперебойную связь, знакомую как передатчику, так и приемнику.

  Связь с сотовым телефоном

  Мобильные телефоны излучают низкий уровень радиации, который можно использовать таким же образом, как стандартные радиостанции передают и принимают сигналы. Хотя это и не считается опасным, тот факт, что каждый мобильный телефон является источником радиации, делает мобильную связь очевидным благом для повседневной жизни пользователей мобильных телефонов.

  Когда сотовый телефон включается и получает команду передать сигнал, он делает это с помощью радиочастотных (РЧ) волн, которые достаточно слабы, чтобы не нанести вреда пользователю. Категории радиочастотного спектра включают:

  • Чрезвычайно низкая частота
  • Ультранизкая частота
  • Очень низкая частота
  • Низкая частота
  • Средняя частота

  частот, после чего начинают появляться экспериментальные терагерцовые. Терагерцы чаще всего используются в медицинской визуализации для замены рентгеновских лучей, хотя применение таких высоких частот все еще находится на экспериментальной стадии.

  Радиолюбитель

  Радиолюбители десятилетиями ценили коротковолновое радио. После того, как государственная лицензия на вещание будет предоставлена, любой, кто заинтересован в управлении собственной радиостанцией, может делать это в коротковолновом диапазоне. Коротковолновое радио пережило бум популярности в 1989 году, и с тех пор его популярность снижается.

  Исторически сложилось так, что любительское радио также стало свидетелем появления и исчезновения множества неавторизованных станций на коротковолновых диапазонах. Независимо от того, используются ли они для пропаганды или развлечения, нелегальные радиолюбители существуют с тех пор, как первые коммерческие виды использования были впервые отточены в 1900. Другие виды использования любительского радио включают:

  • Музыка
  • Личное обучение
  • Спортивное вещание
  • Нишевые радиостанции

  Многие любительские радиостанции невозможно отследить, что вызывает споры о том, откуда поступают эти сигналы. Эти дебаты, как правило, растягиваются на десятилетия, оставляя время для появления и анализа повторяющихся сигналов. Правительства остаются одними из главных объяснений существования этих постоянных скрытых коротковолновых радиостанций.

  Международные новости

  Официальная государственная пропаганда и международные новостные программы, транслируемые по коротковолновому радио для охвата более широкой аудитории. Часто эта аудитория является иностранной, что требует либо перевода на стороне получателя, либо нескольких трансляций на всех языках, которые приемники будут использовать для понимания сигнала.

  Всемирная служба Би-би-си, вещающая из Лондона, является крупнейшей в мире международной вещательной компанией. Всемирная служба Би-би-си когда-то была известна как главный пользователь коротковолнового радио, но с тех пор расширилась до подкастов, потокового интернет-вещания и спутниковой связи.

  BBC по-прежнему вещает из Лондона, Соединенное Королевство, уделяя особое внимание текущим событиям в мире и разговорным программам еще в 1967 году. В 2021 году BBC увеличила продолжительность нескольких своих программ с 45 минут до одного часа, что стало поворотным моментом в истории. новостной станции и многообещающие признаки роста на будущее.

  Длинноволновое радио

  Длинноволновое радио работает в диапазоне частот от 153 до 279 кГц с физической длиной волны более 1000 метров. Поскольку длинноволновое радио передает более длинные волны по прямой линии, за одну передачу может быть охвачена более широкая область. Длинноволновое радио не имеет определения, поскольку его первые пользователи просто классифицировали его диапазон как диапазон выше средней частоты.

  Когда отправляется длинноволновая передача, сигнал будет преодолевать препятствия на своем пути, выходить за горизонт и даже следовать по контуру Земли на пути к предполагаемому приемнику. Это избавляет от необходимости распространять сигнал, отражая его от ионосферы, как в случае с коротковолновым радио. Известные длинноволновые станции включают:

  • BBC Radio 4 (международная новостная станция)
  • Europe 1 (частная новостная станция)
  • France Inter (ведущая французская общественная радиостанция)
  • Горизонт (Болгарское государственное информационное агентство и радиостанция)

  Передача сигналов на большие расстояния с использованием малой мощности — это то, в чем превосходно работает длинноволновое радио. Таким образом, длинноволновая радиосвязь необходима для связи судов с внутренними коммунальными станциями. Из-за изменчивости длинноволнового радио соседние категории радиоспектра, такие как диапазон средних волн, считаются порогом для определения длинноволнового радио.

  Европа остается ведущим источником информации для общественных радиостанций, общественных центров и новостных станций. Многие европейские станции, вещающие сегодня, являются продуктом послевоенной культуры, появившейся после Первой и Второй мировых войн. Следуйте этому достаточно далеко, и в конце концов появится история национальных джемов и усилий.

  Заключение

  Коротковолновое и длинноволновое радио существуют по одной и той же причине: соединять мир. У каждого из них есть свои сильные и слабые стороны, а также способы использования, из-за которых каждый то выходил из моды, то выходил из моды на протяжении десятилетий использования. Поскольку радиочастотный спектр охватывает такой широкий диапазон — от 30 Гц до 300 ГГц, — маловероятно, что радио когда-либо действительно выйдет из употребления.

  Новые технологии, такие как спутники, недавно были заново изобретены с применением созвездий, где сотни спутников одновременно вращаются вокруг земного шара организованным образом. По мере того, как компании и правительства продолжают покупать спутниковые группировки, радио будет трудно превзойти импульс, который приходит с мгновенными сигналами.

  • AM vs. FM
  • AM FM Radio Headphones
  • AM FM Portable Radio
  • Rabbit ear Antennas
  • Shortwave Radios
  • Baofeng Radio
  • Best Dual Band Mobile Radios

  Sources:

  1. What is Radio Спектр? | Министерство транспорта США
  2. Типы частот и длин волн в радиочастотном спектре
  3. Электромагнитное излучение
  4. Длинноволновое радио
  5. Передаваемое радиоволна

  Охватываемые темы — Индекс

  • Короткие волны против. Длинноволновое радио
  • Коротковолновое радио
    • Чем полезно коротковолновое радио?
  • Длинноволновое радио
    • Заключение

  Что означают AM/FM и SW/MW/LW?

  Что такое AM, FM? А что такое радио КВ, МВ, ДВ? какая между ними разница? Эта статья расскажет вам подробности. В общем, радио или кассетный плеер на диапазонах AM и FM, я думаю, мы уже знакомы с этими двумя диапазонами, используются для прослушивания радио страны. Если на радио есть КВ диапазоны, то кроме отечественного КВ радио можно слушать еще и радиопередачи со всего мира. Чтобы лучше понять радио, ниже приводится простое объяснение того, что такое AM, FM, SW, MW, LW.

  Добро пожаловать, чтобы поделиться этим сообщением, если это полезно для вас!



  #content

  1)    В чем разница между AM и FM?

  2)   Что такое D различия B между AM и FM?

  3)   В чем разница между SW / MW / LW

  4)  Сценарии использования AM/FM и SW/MW/LW

  1) Что такое AM/FM и SW/MW/LW?



  ①Что такое AM и FM?



    ● Частотная модуляция (FM):

  Что означает FM для радио? Раньше мы относились к FM-радио общего пользования (76-108 МГц, в стране 87,5-108 МГц, в Японии 76-90 МГц), на самом деле это FM-модуляция, даже в коротковолновом диапазоне между 27-30 МГц, как любитель. , радиостанции, космические, спутниковые приложения связи диапазон, есть также режим FM.

  В радиосвязи для обеспечения возможности передачи радиосигналов на большие расстояния данные должны быть «модулированы». Проще говоря, данные должны быть загружены в несущий сигнал. Несущий сигнал имеет фиксированную амплитуду и частоту (частоту). Благодаря этим двум основным характеристикам несущий сигнал позволяет передавать радиосигнал на большие расстояния. Загрузка или установка исходного сигнала на сигнал несущей также называется модуляцией. Существует три типа аналоговой модуляции: амплитудная модуляция, частотная модуляция и фазовая модуляция.

  FM -передатчик Series ТВ -передатчик серия

  Что означает модуляция AM на радио? AM – это термин, образованный от сокращения слова «амплитудная модуляция», что означает амплитудная модуляция. Это наиболее часто используемый метод передачи радиосигналов. Этот метод был разработан в 1870-х годах, когда мы обнаружили, что аудиоданные могут передаваться на большие расстояния с помощью радиосигналов. Для передачи сигнала в AM амплитуда несущего сигнала изменяется пропорционально амплитуде передаваемого сигнала. Поскольку амплитуда несущего сигнала изменяется пропорционально передаваемому сигналу, амплитуда несущего сигнала уменьшается, когда передаваемый сигнал имеет низкую амплитуду, и амплитуда несущего сигнала увеличивается, когда амплитуда передаваемого сигнала увеличивается.





  ②Что такое SW/MW/LW?

  ● Короткие волны (SW):

  SW есть? На самом деле, можно сказать, это простой короткий вызов, правильное утверждение должно быть более подходящим для высоких частот (ВЧ). Как появилось это имя? Длина волны радиоволны КВ колеблется от 200 до 600 метров, а длина волны ВЧ составляет от 10 до 100 метров, по сравнению с вышеупомянутой длиной волны, длина волны ВЧ действительно немного короче, поэтому они стали известны как ВЧ коротковолновые.





  ● Средняя волна (МВт):

  МВт относится к частоте радиоволн, называемой средней волной, также известной как промежуточная частота (ПЧ), то есть радиоволны с частотой от 300 кГц до 3 МГц. Он может распространяться в виде отраженных ионосферой небесных волн, а может распространяться в виде земных волн вдоль поверхности земли. В дневное время из-за большого поглощения ионосферой небесные волны не могут эффективно отражаться и в основном полагаются на земные волны для распространения. Однако земля имеет более сильное поглощение средних волн, чем длинные волны, а дифракционная способность средних волн хуже, чем у длинных волн, поэтому расстояние распространения меньше, чем у длинных волн. Для радиовещательных станций средней мощности средние волны могут распространяться примерно на 30 км. Поглощение ионосферы уменьшается ночью, что может значительно увеличить расстояние распространения.



  ● Длинная волна (ДВ):

  Аналогично, более низкая частота, чем АМ и СВ, между 150 кГц и 284 кГц, так как используется спектр вещания, длина волны составляет от 1000 до 2000 метров, а между 200 МВт — 600 м по сравнению с видимо «длинными» и более. Поэтому поместите этот радиоспектр под названием длинноволновый. LW относится к длинноволновым, также известным как низкочастотные (LF), то есть радиоволны с частотой ниже 300 кГц. Поскольку длинные волны поглощаются ионосферой в атмосфере, они в основном распространяются вдоль земной поверхности с малыми потерями при распространении и сильной дифракционной способностью. Сверхдлинные волны с частотой ниже 30 кГц могут путешествовать по Земле. Когда распространяются длинные волны, они имеют преимущества стабильного распространения и меньшего воздействия ядерных взрывов и атмосферных возмущений. Он распространяется в морской воде и почве, и потери на поглощение также невелики. Точно так же более низкая частота, чем AM MW, между 150 кГц-284 кГц в этот период, поскольку используется спектр вещания, длина волны составляет от 1000 до 2000 метров (м), а между 200 МВт — 600 м по сравнению с явно «длинными». » и многое другое, поэтому поместите этот радиочастотный спектр под названием длинноволновый (LW: Long Wave).



  AM-сигнал может быть длинноволновым (LW), средневолновым (MW) или коротковолновым (SW) в зависимости от того, является ли частота несущей низкой, средней или высокой. Сигналы средних волн (СВ) передаются с использованием амплитудной модуляции (АМ), и эти термины используются как синонимы. Но AW и MW не одно и то же.

  ▲НАЗАД▲







    2) В чем разница между AM и FM?



  Модулированные сигналы AM и FM используются в радио. AM (амплитудная модуляция) и FM (частотная модуляция) являются типами модуляции (кодирования). Обычно электрический сигнал программного материала из студии звукозаписи смешивается с несущей определенной частоты и затем транслируется. В случае AM микширование (модуляция) завершается во времени путем изменения амплитуды несущей волны на основе исходного сигнала. В случае ЧМ изменяется частота несущей волны. Радиоприемник («радио») содержит демодулятор, используемый для извлечения исходного программного материала из волн вещания.





  Рис. 1: Сигнальные волны AM&FM



  Действительно, AM и FM радиотехника относится к двум разным видам модуляции. AM: амплитудная модуляция, называемая AM, и FM: частотная модуляция, называемая FM. Просто обычное радиовещание MW (MW: Medium Wave) с использованием амплитудной модуляции (AM), по незнанию, MW и AM приравниваются друг к другу. По сути, MW всего лишь один из способов вещания AM. В то же время, высокая частота (3-30 МГц) в международном методе модуляции коротковолновой радиосвязи используется для AM, FM-радио или более высокой частоты, чем воздушная связь (116–136 МГц), также используется режим AM, но наша ежедневная газета сообщила, что Диапазон AM относится к MW Broadcast (MW).

  ▲НАЗАД▲

  3) В чем разница между SW / MW / LW?



  Рис. 2: Частота и длина волны AM&FM



  Из рисунка видно, что длина волны и частота КВ/СВ/ДВ различаются. В то же время у них разные способы размножения.



  Радиоволны, передаваемые антеннами в определенных направлениях, отклоняются или даже отражаются обратно на Землю ионосферой, как показано на рисунке. Они могут отражаться от Земли и неоднократно отражаться в ионосфере, что делает возможной радиопередачу по всему миру. Дальняя связь дополнительно облегчается так называемой наземной волной. Эта форма электромагнитной волны близко следует поверхности Земли, особенно над водой, в результате взаимодействия волны с земной поверхностью. От частоты волн зависит дальность земной волны (до 1600 км [1000 миль]), а также изгиб и отражение ионосферой пространственной волны. В нормальных ионосферных условиях 40 МГц — это радиоволна с самой высокой частотой, которая может отражаться от ионосферы.



  Рис. 3. Режим распространения



  (1) Существует два основных режима распространения коротковолновых радиоволн: земная волна и пространственная волна. Коротковолновые сигналы в основном передаются за счет отражения от ионосферы (небесные волны), а также могут передаваться земными волнами, если они относятся к средним волнам. Ультракоротковолновая связь в основном зависит от распространения земных волн и распространения космических волн в пределах прямой видимости. Когда расстояние связи невелико, для распространения земных волн обычно используется штыревая антенна; когда расстояние связи больше, для распространения космических волн используется подвесная антенна или радиоприемник, установленный на более высоком месте. Когда требуется связь BTH, можно использовать ретрансляционную или рассеянную связь и спутниковую связь.



  (2) Средние волны радиоволн распространяются земными и небесными волнами. В процессе распространения сосуществуют земные и ионосферные волны, что иногда вызывает трудности в приеме, поэтому расстояние распространения не будет слишком большим, обычно несколько сотен километров. В основном используется для местного радиовещания ближнего действия, морской связи, радионавигации и авиационной связи.



  (3) Распространение длинных волн осуществляется в основном в виде ионосферных волн, распространяющихся вокруг земной поверхности, а расстояние распространения может достигать от тысяч до десятков тысяч километров. Кроме того, он также может распространяться через земные волны на короткие расстояния (от 200 до 300 километров). Интенсивность электрического поля этой полосы увеличивается ночью, чем днем, и чем короче длина волны, тем больше увеличение.

  ▲ Back ▲

  4) Сценарии использования AM / FM и SW / LW / MW

  FM , и вообще только некоторые местные радиостанции. Если вы используете наружную антенну, вы можете получить больше, но есть исключения. Под влиянием определенного времени или события (например, следа метеоритного дождя) он также будет распространяться далеко. В прошлом было несколько FM-приемников дальней связи, и они принимали многие иностранные радиостанции. Пример. Качество звука FM лучше, чем амплитудная модуляция, и можно добиться стереовещания, но пороговый эффект значителен, и сигнал в определенной степени слаб, а отношение сигнал/шум резко падает.



  На самом деле, независимо от того, длинноволновая (ДВ), средневолновая (СВ) или коротковолновая (КВ) модуляция основана на АМ-модуляции.



  Коротковолновое радио имеет огромный радиус действия — его можно принимать за тысячи миль от передатчика, а передачи могут пересекать океаны и горные хребты. Это делает его идеальным для охвата стран, где нет радиосети, или там, где христианское вещание запрещено. Проще говоря, коротковолновое радио преодолевает границы, как географические, так и политические. SW-передачи также легко принимать: даже дешевые простые радиоприемники способны улавливать сигнал. Таким образом, короткие волны часто используются для аудиоуслуг и предназначены для прослушивания на большом расстоянии от передающей станции, но этот большой диапазон обычно достигается за счет более низкой точности воспроизведения звука.



  Средневолновое радио обычно используется для местного вещания и идеально подходит для сельских населенных пунктов. Благодаря среднему диапазону передачи он может достигать изолированных областей с сильным и надежным сигналом. Передачи на средних волнах могут передаваться через установленные радиосети — там, где такие сети существуют.



  Длинноволновая связь в основном используется для связи на средние и дальние расстояния, наземного вещания, экстренной связи наземной волны, длинноволновой шахтной связи, подземной связи, стандартного частотного и звукового вещания и радионавигации. Длинная волна подходит для передачи по океану, за которой следует передача по суше, но величина потерь относительно велика, и океан лучше, а затем земля. В настоящее время дальность распространения длинноволновой навигационной станции, используемой в океанской навигации, составляет всего несколько сотен километров, а передатчик мощностью в несколько киловатт может передавать максимум одну-две тысячи километров.

   ▲НАЗАД▲

    Делиться — значит заботиться!







  Если вы хотите построить FM-радио/ТВ-станцию ​​или купить любое FM-/ТВ-вещательное оборудование, свяжитесь с нами.
  Contact: Sky Blue
  Cellphone: +86159450
  WhatsApp: +86159450
  WeChat: +86159450
  Skype: sky198710021
  E-mail:  [email protected]





    Вам также могут понравиться:

  1. Как сделать антенну FM Yagi?

  2. Принцип антенны











  10 самых популярных продуктов для профилактики эпидемий для борьбы с новым коронавирусомКод R801 очень раннее впечатление >>

  Другой наш продукт:

  1 AIR

  0 AIR

  Всеиндийское радио: станции DRM на MW (по частоте) VU2JOS 6 июля 2022 г.
  ДРМ кГц	утра кГц	утра Мощность кВт	Прибл. Одновременная передача DRM Мощность кВт	Прибл. Чистая мощность DRM кВт	Зона	Станция	Государственный	Примечания / Время в UTC
  549	558	100	4	40	Вт	Мумбаи B	Махараштра
  558	549	100	4	40	Е	Ранчи А	Джаркханд
  577	567	300	12	120	СВ	Дибругарх	Ассам
  585	594	1000	—	—	Е	Чинсура	Запад Бенгалия	DRM не используется
  594	603	200	8	80	Н	Аджмер	Раджастхан
  603	612	200	8	80	С	Бангалор А	Карнатака
  612	621	100	4	40	Е	Патна А	Бихар
  648	657	200	8	80	Е	Калькутта А	Запад Бенгалия
  666	675	200	8	80	СВ	Итанагар	Аруначал-Прадеш
  702	711	200	8	80	Е	Силигури	Запад Бенгалия
  711	720	200	8	80	С	Ченнаи А	Тамилнаду
  729	738	200	8	80	С	Хайдарабад А	Телангана
  738	747	300	12	120	Н	Лакхнау А	Уттар-Прадеш
  747	756	100	4	40	Ш	Джагдалпур	Чхатисгарх
  756	765	200	8	80	С	Дхарвад А	Карнатака
  783	—	—	—	8	С	Ченнаи С	Тамилнаду	Чистый DRM 1130-0930
  783	792	100	4	40	Ш	Пуна А	Махараштра
  792	801	200	8	80	Ш	Джабалпур	Мадхья Прадеш
  801	810	300	9	120	Ш	Райкот А	Гуджарат
  810	819	200	8	80	Н	Новый Дели А	Дели
  828	837	100	4	40	С	Виджаявада А	Андхра Прадеш
  837	846	200	8	80	Ш	Ахмадабад А	Гуджарат
  864	873	300	12	120	Н	Джаландхар А	Пенджаб
  909	918	300	12	120	Н	Суратгарх	Раджастхан
  918	927	100	4	40	С	Вишакхапатнам А	Андхра Прадеш
  927	936	100	4	40	С	Тиручирапалли А	Тамилнаду
  936	945	100	4	40	Е	Самбалпур	Одиша	Предлагаемый
  981	990	300	12	120	Н	Джамму А	Джамму и Кашмир
  1008	—	—	—	40	Е	Калькутта B	Западная Бенгалия	Чистый DRM 1130-0930
  1026	1035	20	0,8	8	СВ	Гувахати Б	Ассам
  1044	—	—	—	40	Ш	Мумбаи А	Махараштра	Чистый DRM 1130-0930
  1053	1062	100	4	40	СВ	Пасигхат	Аруначал Прадеш
  1071	1071	1000	—	400	Ш	Раджкот	Гуджарат	ДРМ не используется
  1197	1206	200	8	80	Е	Бхаванипатна	Одиша	Предложение
  1233	1242	100	4	40	Н	Варанаси А	Уттар-Прадеш
  1278	1287	100	4	40	Ш	Панаджи А	Гоа
  1368	—	—	—	8	Н	Нью-Дели C	Дели	Чистый DRM 1130-0930
  1386	1395	20	0,8	8	Н	Биканер	Раджастхан
  1449	1458	20	0,8	8	Н	Бармер	Раджастхан
  1458	1467	100	4	40	Е	Джейпор	Одиша	Предлагаемый
  1512	1521	20	0,8	8	СВ	Таванг	Аруначал Прадеш
  Приемная отчитывается по адресу: [email protected] & [электронная почта защищена]
  Покрытие карта и т. д. в https://prasarbharati.gov.in/drm-digital-radio-of-air/#1603620010167-2ec2d6be-f473
  Примечание: 1. Частота DRM в режиме Simulcast / Pure DRM Частота АМ — 9 кГц 2. 783 кГц Ченнаи, 1008 кГц Калькутта. 1044 кГц Мумбаи и 1368 кГц Нью-Дели всегда вещают в чистом DRM с 3 каналами в 11:30–09:30 UTC / 17:00–15:00 IST (22 часа) 3. Прочие преобразователи работать в режиме Simulcast в режимах AM и DRM (с 1 каналом DRM) для обычные коробки передач 4. Чистый DRM передачи большинства станций на 10:00–11:00 UTC (с 15:30 до 16:30) pm IST), кроме воскресенья с 3 каналами Каталожные номера: 1. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
