Какие основные средства электробезопасности используются для защиты от поражения электрическим током. Как работает защитное заземление и зануление. Для чего применяется защитное отключение и электрическое разделение сети. Какие существуют электрозащитные средства индивидуальной защиты.
Основные средства обеспечения электробезопасности
Для защиты людей от поражения электрическим током применяется комплекс технических и организационных мер. К основным средствам обеспечения электробезопасности относятся:
- Защитное заземление
- Защитное зануление
- Защитное отключение
- Электрическое разделение сети
- Применение малых напряжений
- Электрозащитные средства
- Уравнивание потенциалов
- Двойная изоляция
- Предупредительная сигнализация и блокировки
Рассмотрим подробнее основные из этих методов защиты.
Защитное заземление: принцип действия и область применения
Защитное заземление — это преднамеренное электрическое соединение с землей металлических нетоковедущих частей электроустановок, которые могут оказаться под напряжением в аварийных ситуациях.
Как работает защитное заземление? При пробое изоляции на корпус электроустановки, заземленный корпус приобретает потенциал земли. Это предотвращает появление опасного напряжения прикосновения.
Область применения защитного заземления:
- Электроустановки напряжением до 1000 В в сетях с изолированной нейтралью
- Электроустановки напряжением выше 1000 В независимо от режима нейтрали
Защитное заземление обязательно применяется в помещениях с повышенной опасностью и особо опасных при напряжениях выше 50 В переменного и 120 В постоянного тока.
Защитное зануление: принцип действия и особенности
Защитное зануление — это преднамеренное соединение открытых проводящих частей электроустановок с глухозаземленной нейтралью источника питания с помощью нулевого защитного проводника.
Как работает защитное зануление? При пробое фазы на корпус возникает однофазное короткое замыкание. Большой ток замыкания вызывает срабатывание защиты (предохранителя, автомата) и отключение поврежденного участка сети.
.jpg)
Особенности защитного зануления:
- Применяется в сетях с глухозаземленной нейтралью до 1000 В
- Обеспечивает быстрое отключение поврежденного участка
- Требует надежного соединения корпусов с нулевым защитным проводником
Защитное зануление эффективно только при исправном состоянии нулевого защитного проводника.
Защитное отключение: принцип действия и виды устройств защитного отключения
Защитное отключение — это автоматическое отключение электроустановки при возникновении опасности поражения током. Оно осуществляется с помощью устройств защитного отключения (УЗО).
Как работает защитное отключение? УЗО постоянно контролирует ток утечки в сети. При превышении допустимого значения устройство мгновенно отключает питание.
Основные виды УЗО:
- УЗО, реагирующие на дифференциальный ток
- УЗО, реагирующие на напряжение корпуса относительно земли
- УЗО, реагирующие на ток замыкания на землю
Защитное отключение обеспечивает высокий уровень электробезопасности, но требует регулярного контроля исправности УЗО.
Электрическое разделение сети: принцип и область применения
Электрическое разделение сети — это разделение сети на отдельные электрически не связанные между собой участки с помощью разделительных трансформаторов.
Как работает электрическое разделение? Разделительный трансформатор изолирует вторичную цепь от первичной и земли. При этом емкостная связь между изолированными участками сети становится незначительной.
Особенности электрического разделения:
- Повышает безопасность за счет уменьшения емкости сети относительно земли
- Ограничивает ток через тело человека при прикосновении к токоведущей части
- Применяется в сетях до 1000 В, особенно в помещениях повышенной опасности
Электрическое разделение эффективно при питании отдельных электроприемников или их группы.
Применение малых напряжений: принцип и область использования
Применение малых напряжений — это использование напряжений, не превышающих длительно допустимого напряжения прикосновения.
Как работает защита малыми напряжениями? При напряжениях до 42 В переменного и 110 В постоянного тока риск поражения током значительно снижается.
Область применения малых напряжений:
- Ручной электроинструмент
- Переносные светильники
- Местное освещение в особо опасных помещениях
Наиболее безопасными считаются напряжения до 12 В. Однако даже при таких напряжениях необходимо соблюдать меры предосторожности.
Электрозащитные средства: виды и правила применения

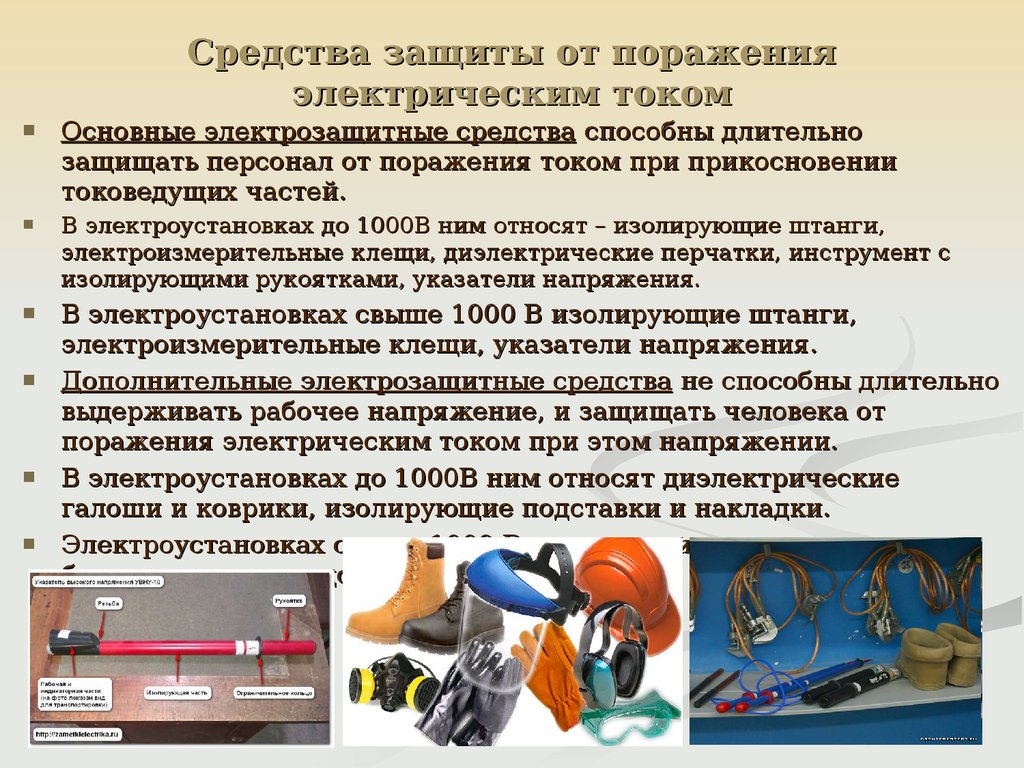

Электрозащитные средства — это средства индивидуальной защиты, предназначенные для обеспечения электробезопасности. Они подразделяются на основные и дополнительные.
Основные электрозащитные средства:
- Изолирующие штанги
- Изолирующие и электроизмерительные клещи
- Указатели напряжения
- Диэлектрические перчатки
- Инструмент с изолирующими рукоятками

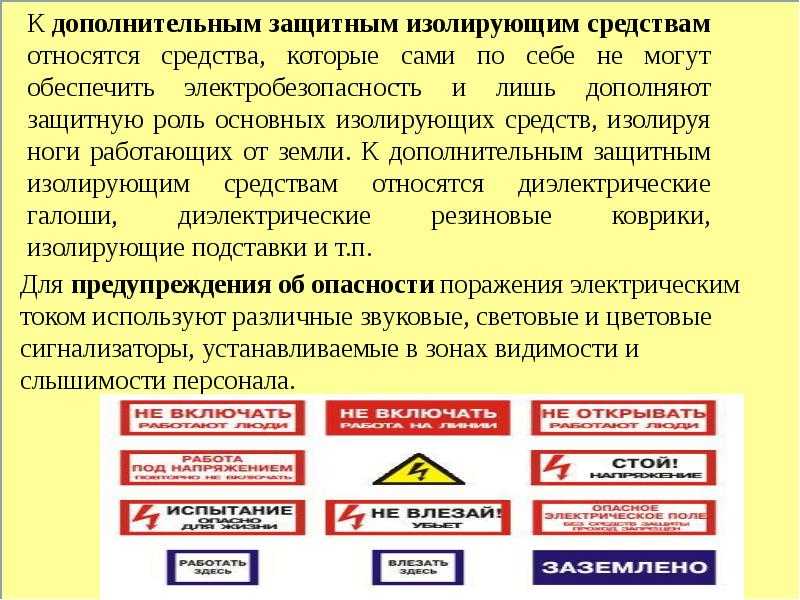

Дополнительные электрозащитные средства:
- Диэлектрические галоши и боты
- Диэлектрические ковры и изолирующие подставки
- Изолирующие колпаки и накладки
- Переносные заземления
Все электрозащитные средства должны периодически испытываться и иметь маркировку с датой следующего испытания.
Организационные мероприятия по обеспечению электробезопасности
Наряду с техническими средствами защиты, важную роль в обеспечении электробезопасности играют организационные мероприятия:
- Обучение персонала правилам электробезопасности
- Проведение инструктажей и проверка знаний
- Допуск к работам в электроустановках
- Организация безопасного проведения работ
- Применение знаков и плакатов безопасности
Только комплексное применение технических средств защиты и организационных мероприятий может обеспечить высокий уровень электробезопасности.
Заключение
Электробезопасность — важнейшая составляющая охраны труда на любом производстве. Правильное применение рассмотренных средств защиты позволяет значительно снизить риск поражения электрическим током. При этом необходимо помнить, что никакие технические средства не могут гарантировать полную безопасность без соблюдения правил электробезопасности самими работниками.
средства защиты от поражения электрическим током
Саблин Виктор
26 июня, 2018
Поделиться
Печать
4,64 (Проголосовало: 32)
- Про СИЗ
- Средства индивидуальной защиты
- Основные СИЗ в электробезопасности
Дополнено 18.04.2019
- электрозащитные приспособления и средства, которые служат для повышения уровня безопасности используемого оборудования;
- коллективные обеспечения защиты от воздействия электрических полей различной степени напряженности;
- СИЗ от воздействия указанных полей.
Про СИЗ
Прежде чем начать работу, необходимо проверить работоспособность, срок действия и сторонние механические повреждения. Необходимо также убрать пыль с СИЗ. При нахождении средств индивидуальной защиты в эксплуатации, то испытания проводятся в другом месте. Проводить испытания с определенной периодичностью. Диэлектрические перчатки – 1 раз в полгода, а коврики – раз в 2 года. Указатель постоянного напряжения и инструменты с изолирующими рукоятками – раз в год.
Средства индивидуальной защиты
Обеспечение индивидуальной защиты работников организаций, которые в своей профессиональной деятельности используют электротехнику, достигается применением:
- основных СИЗ работников, которые могут выдерживать воздействие высокого напряжения в течение продолжительного времени. Это позволяет вести работы без отключения оборудования от сети при корректном применении данного вида;
- дополнительных средств обеспечения защиты, которые могут применяться в совокупности с основными. Данный тип приспособлений служит для повышения эффективности основных видов средств, однако при самостоятельном применении не обеспечивает полноценной защиты сотрудников.
Данный тип приспособлений служит для повышения эффективности основных видов средств, однако при самостоятельном применении не обеспечивает полноценной защиты сотрудников.Основные СИЗ в электробезопасности
В категорию основных видов защитных средств входят следующие приспособления:
- указательные инструменты, которые предназначены для информирования об уровне напряжения на конкретном объекте;
- изолирующие устройства и приспособления, например, изолирующие штанги;
- специальный инструмент, обладающий изолирующими свойствами;
- средства для рук, применяемые при выполнении работ, например, диэлектрические перчатки. Однако такой вид защиты может считаться основным только при относительно невысоком напряжении, уровень которого не превышает 1 кВ. При более высоком уровне напряжения необходимо использование данного средства в комплексе с другими инструментами;
- мобильные заземляющие устройства;
- устройства, предназначенные для осуществления экранирования;
- другие специальные инструменты.
Дополнительные
К группе дополнительных средств обеспечения защиты работников относятся:
- диэлектрическая обувь, например, сапоги или специальные галоши;
- специальные изолирующие поверхности, препятствующие наличию непосредственного контакта между телом человека и поверхностью, на которой он находится. В эту категорию входят накладки, подставки, коврики и другие подобные приспособления;
- диэлектрические колпаки для оборудования;
- сигнализаторы уровня напряжения;
другие устройства.
Журнал учета и содержания средств защиты
Для обеспечения текущего учета наличия и состояния СИЗ, имеющихся на предприятии, осуществляется ведение специального журнала. Форма этого документа утверждена приложением к приказу Минэнерго № 261 от 30.06.2003 г. В данном документе фиксируются не только характеристики защитных средств, но и место их нахождения. Это необходимо для обеспечения возможности быстрого доступа к ним в случае необходимости.
Пожалуйста, оцените качество статьи:
Рейтинг статьи:
4,64 (Проголосовало: 32)
Вам может быть интересно:
- Что является результатом экспертизы проектной документации?
- Охрана труда: разряды зрительной работы
- Экспертиза промышленной безопасности зданий и сооружений
Вам необходимо обучение по электробезопасности?
Преподаватели курсов — ведущие специалисты в своих отраслях.
Вы можете пройти
обучение очно или заочно
Отправьте заявку на обучение и мы свяжемся с вами в течение 5 минут!
Ознакомлен и согласен с пользовательским соглашением
Attek Group Москва, Дербеневская наб., д. 11, корп. А, офис А225, 2 этаж 8 800 333-25-40 8 495 246-04-43
Мы приняли вашу зявку!
Свяжемся с вами в течении 5 минут
На главную страницу
Заказ обратного звонка
Оставьте заявку и менеджеры свяжутся с Вами для уточнения деталей
Введите ваше Имя:
Введите ваш номер телефона:
Соглашаюсь с условиями передачи данныхТехнические средства защиты человека от поражения током
Основными техническими средствами защиты человека от поражения электрическим током, используемыми отдельно или в сочетании друг с другом, являются (ПУЭ): защитное заземление, защитное зануление, защитное отключение, электрическое разделение сети, малое напря жение, электрозащитные средства, уравнивание потенциалов, двойная изоляция, предупредительная сигнализация, блокировка, знаки безопасности.
Защитное заземление – это преднамеренное электрическое соединение с грунтом Земли металлических нетоковедущих элементов электроустановок, которые в аварийных ситуациях могут оказаться под напряжением. Область применения защитного заземления – электроустановки напряжениями до 1000 В, питающиеся от СИН. При этом в помещениях без повышенной опасности защитное заземление является обязательным при номинальном напряжении электроустановок 380 В и выше переменного тока и 440 В и выше постоянного тока, а в помещениях с повышенной опасностью и особо опасных, а также в наружных установках — при напряжении выше 50 В переменного и выше 120 В постоянного тока.
Защитное заземление специально предназначено для обеспечения электробезопасности и позволяет уменьшить напряжение, приложенное к телу человека, до длительно допустимого значения. Защитному заземлению подлежат доступные для прикосновения человека металлические нетоковедущие элементы электроустановок, которые могут оказаться под напряжением, например, из-за повреждения изоляции фазного проводника сети.
Схема защитного заземления представлена на рис. 4.6.
Рис. 4.6. Схема защитного заземления
На рисунке пунктирными линиями показано эквивалентное сопротивление Zиз/3, которое заменяет комплексные сопротивления изоляций фаз в случае их равенства, но подключено к нейтрали N электрической сети.
В случае пробоя фазы на корпус ток замыкания определяется по формуле
в которой влиянием параллельного соединения Rз и Rh можно пренебречь (Rз||Rh << Zиз/3), т. к. Rз << Zиз. В результате ток замыкания на землю в СИН напряжением до 1000 В практически не превышает 5 А, а в большинстве случаев он во много раз меньше.
Для обеспечения приемлемой безопасности прикосновения к повреждённой электроустановке в СИН (замыкание фазы на корпус) необходимо обеспечить в любое время года достаточно малую величину сопротивления заземления.
Защитное заземление осуществляют с помощью заземляющего устройства, которое представляет собой совокупность заземлителей (естественные или искусственные) и заземляющих проводников.
Естественные заземлители – это непосредственно контактирующие с грунтом электропроводящие элементы коммуникаций, зданий и сооружений, используемые для целей заземления. К ним относятся, например, арматура железобетонных фундаментов, металлические водопроводные трубы, проложенные в земле, обсадные трубы скважин. Запрещается использовать в качестве естественных заземлителей трубопроводы горючих жидкостей, взрывоопасных или горючих газов и смесей. Согласно ПУЭ для заземления рекомендуется в первую очередь использовать естественные заземлители.
Искусственные заземлители – это специально предназначенные для устройства заземления стальные электроды (трубы, уголки), имеющие непосредственный контакт с грунтом. Их применяют, если естественные заземлители отсутствуют или их сопротивления растеканию тока не удовлетворяют требованиям.
Заземляющие проводники – это электрические проводники, соединяющие заземлители с заземляемыми элементами установок.
ПУЭ и ГОСТ 12.
1.030-81* устанавливают, в частности, что в сетях с Uф = 220 В сопротивление заземляющего устройства не должно превышать4Ом ( Rз ? 4 Ом ). Если мощность сетевого или автономного источника электроэнергии (трансформаторов, генераторов) не превышает 100 кВА, то Rз ? 10 Ом. Таким образом обеспечивают напряжение на корпусе аварийной производственной электроустановки, не превышающее 20 В, что считается допустимым.
Защитное зануление – это преднамеренное электрическое соединение нетоковедущих частей электроустановок, которые в аварийных ситуациях могут оказаться под напряжением, с глухозаземлённой нейтралью электрической сети с помощью нулевого защитного проводника (НЗП). Область применения защитного зануления – электроустановки напряжениями до 1000 В, питающиеся от СЗН. При этом в помещениях без повышенной опасности защитное зануление является обязательным при номинальном напряжении электроустановок 380 В и выше переменного тока и 440 В и выше постоянного тока, а в помещениях с повышенной опасностью и особо опасных, а также в наружных установках — при напряжении выше 50 В переменного и выше 120 В постоянного тока.
Схема варианта защитного зануления в СЗН приведена на рис. 4.7, где Пр1 и Пр2 – плавкие предохранители линии питания и электроустановки. Нулевой защитный проводник необходимо отличать от нулевого рабочего проводника N. Нулевой рабочий проводник при необходимости может быть использован для питания электроустановок. В реальной сети он может быть совмещён с НЗП, за исключением случая питания переносных электроприёмников, если он соответствует дополнительным требованиям, предъявляемым к НЗП. Должна быть обеспечена гарантированная непрерывность НЗП на всём протяжении от зануляемого элемента до нейтрали источника питания. Это обеспечивается отсутствием элементов защиты (плавких предохранителей и автоматических выключателей), а также разного рода разъединителей. Все соединения НЗП должны быть выполнены на основе сварки или быть резьбовыми. Полная проводимость НЗП должна составлять не менее 50 % от проводимости фазного проводника.
При замыкании одной из фаз на занулённый корпус электроустановки возникает контур короткого замыкания, образуемый источником фазного напряжения и комплексными сопротивлениями фазного (Zф) и нулевого защитного (Zнзп) проводников, величина тока в котором гарантирует быстрое срабатывание ближайшего к электроустановке элемента защиты (Пр2).
С целью дополнительного повышения уровня электробезопасности, например при обрыве НЗП, его повторно заземляют (на рис. 4.7 Rп – сопротивление повторного заземлителя). При отсутствии Rп напряжение на корпусе повреждённой установки может превышать 0,5Uф, а в случае применения повторного заземлителя оно может быть несколько снижено.
Таким образом, при защитном занулении безопасность человека, касающегося корпуса повреждённой установки, обеспечивается за счёт уменьшения времени воздействия опасного напряжения, действующего до момента срабатывания элемента защиты.
В СЗН с защитным занулением нельзя заземлять корпус установки, не присоединив его прежде к НЗП.
Защитное автоматическое отключение питания — это автоматическое размыкание цепи одного или нескольких фазных проводников (и, если требуется, нулевого рабочего проводника), выполняемое в целях электробезопасности.
Защитное автоматическое отключение питания используется как дополнительная защита в электроустановках напряжением до 1000 В при наличии других мер защиты в соответствии с Правилами устройства электроустановок (ПУЭ) и реализуется с помощью устройства защитного отключения (УЗО).
УЗО может быть использовано в сетях с любым режимом нейтрали. Принцип защиты с помощью УЗО заключается в отключении питания электроустановки при возникновении опасности поражения человека током. Эффективность УЗО определяется его быстродействием, которое должно соответствовать требованиям ПУЭ. Все УЗО строятся по одному функциональному принципу (рис. 4.8).
Датчик Д реагирует на изменения одного или нескольких параметров Uэу, характеризующих электробезопасность. Его выходной сигнал Uд пропорционален используемому входному сигналу УЗО, на который оно реагирует. В формирователе аварийного сигнала ФАС сигнал датчика Uд сравнивается с установленным уровнем срабатывания Uп. Если Uд > Uп, то сигнал Uас через элемент согласования (по мощности, напряжению) ЭС приводит к размыканию контактов отключающего устройства ОУ.
Практическое разнообразие УЗО определяется используемыми входными сигналами и выбранными конструктивными элементами.
Электрическое разделение сети.
Реальные электрические сети могут иметь глухозаземлённую нейтраль, быть протяжёнными и разветвлёнными, что резко увеличивает опасность однофазного прикосновения человека. На рис. 4.9 показан пример разветвлённой однофазной сети с подключенными электроустановками, содержащей N ответвлений с соответствующими сопротивлениями изоляции. Результирующее сопротивление изоляции Zиз сети определяется как результат параллельного соединения сопротивлений изоляции N отдельных участков и сопротивлений изоляции ZЭУ электроустановок. Оно может оказаться недостаточным для обеспечения безопасности при однофазном прикосновении и может составлять, например, десятки кОм.
С целью повышения безопасности в таких случаях применяют электрическое разделение сети на ряд участков с помощью специальных разделительных трансформаторов РТ (рис. 4.10). Участок сети, подключенный ко вторичной обмотке РТ, имеет малую протяжённость и разветвлённость. Поэтому легко обеспечивается большое сопротивление изоляции проводников питания относительно земли.
Разделительные транс форматоры могут входить в состав, например, блоков питания (преобразователей напряжения) радиоэлектронных устройств. Следует иметь в виду, что выводы вторичной обмотки РТ должны быть изолированы от земли.
Применение малых напряжений. Существенное повышение уровня электробезопасности может быть достигнуто путём уменьшения рабочих напряжений электроустановок. Если номинальное напряжение электроустановки не превышает длительно допустимой величины напряжения прикосновения, то даже одновременный контакт человека с токоведущими частями разных фаз или полюсов может считаться относительно безопасным.
Малым называется напряжение не более 50 В переменного и не более 120 В постоянного тока, применяемое в целях уменьшения опас ности поражения электрическим током. Наибольшая степень безопасности достигается при напряжениях до 12 В, т. к. при таких напряжениях сопротивление тела человека обычно не менее 6 кОм и, следовательно, ток, проходящий через тело человека, не превысит 2 мА.
Такой ток можно считать условно безопасным. В производственных условиях для повышения безопасности эксплуатации переносных электроустановок применяются напряжения 36 В (в помещениях с повышенной опасностью) и 12 В (в особо опасных помещениях). Однако в любом случае малые напряжения являются лишь относительно безопасными, т.к. в худшем случае ток через тело человека может превысить значение порогового неотпускающего.
Источниками малого напряжения являются разделительные трансформаторы. Получение малых напряжений с помощью автотрансформаторов не допускается, т. к. токоведущие элементы сети малого напряжения в этом случае гальванически связаны с основной электрической сетью.
Широкому распространению малых напряжений переменного тока мешает трудность осуществления протяжённой сети малого напряжения из-за больших энергетических потерь и наличие понижающего трансформатора. Поэтому область их применения ограничивается в основном ручным электрифицированным инструментом, переносными лампами, светильниками местного освещения в помещениях как с повышенной опасностью, так и особо опасных.
Электрозащитные средства — это средства индивидуальной защиты, служащие для защиты людей от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля.
По своему назначению средства защиты условно разделяют на изолирующие, ограждающие и предохранительные.
Изолирующие средства защиты предназначены для изоляции человека от частей электроустановок, находящихся под напряжением, и от земли. Различают основные и дополнительные изолирующие средства. Основные изолирующие средства имеют изоляцию, способную длительное время выдерживать рабочее напряжение электроустановки, и, следовательно, с их помощью можно касаться токоведущих частей, находящихся под напряжением. Основными изолирующими средствами для электроустановок напряжением до 1000 В служат изолирующие штанги, изолирующие и электроизмерительные клещи, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими рукоятками, указатели напряжения.
Дополнительные изолирующие средства применяют для обеспечения большей электробезопасности лишь в комплекте с основными средствами для обеспечения большей безопасности. К дополнительным изолирующим средствам относятся, например, диэлектрические боты и галоши, изолирующие подставки и коврики. Все изолирующие средства должны подвергаться испытаниям после изготовления и периодически в процессе эксплуатации, о чём на них делается соответствующая отметка.
Ограждающие защитные средства предназначены для временного ограждения токоведущих частей, находящихся под напряжением (изолирующие накладки, щиты, барьеры), а также для предотвращения появления опасного напряжения на отключенных токоведущих частях (переносные заземляющие устройства).
Предохранительные защитные средства служат для защиты персонала от факторов, сопутствующих его работе с электроустановками. К ним относятся средства защиты от падения с высоты (предохранительные пояса), при подъёме на высоту (монтёрские когти, лестницы), от световых, тепловых, механических, химических воздействий (защитные очки, щитки, рукавицы) и электромагнитных полей (экранирующие каски, костюмы).
Уравнивание потенциалов применяют в помещениях, имеющих заземлённые или занулённые электроустановки для повышения уровня безопасности. При этом к сети заземления или зануления подключают металлические трубы коммуникаций, входящих в здание (горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.), металлические части каркаса здания, централизованных систем вентиляции, металлические оболочки телекоммуникационных кабелей, все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования.
Двойная изоляция представляет собой совокупность рабочей и защитной (дополнительной) изоляции, при которой доступные прикосновению металлические части электроустановки не приобретают опасного напряжения при повреждении только рабочей или только защитной изоляции. Согласно требованиям ГОСТ 12.2.006-87 двойную изоляцию обязательно должны иметь устройства бытового или аналогичного общего применения.
Установки с двойной изоляцией не следует заземлять или занулять, поэтому они не имеют соответствующих присоединительных элементов. В качестве дополнительной изоляции используют пластмассовые корпуса, ручки, втулки. Если устройство с двойной изоляцией имеет металлический корпус, он должен быть изолирован от конструктивных частей установки, которые могут оказаться под напряжением (шасси, оси регуляторов, статоры электродвигателей) изолирующими элементами.
Предупредительная сигнализация служит для выдачи сигнала опасности при приближении к частям, находящимся под высоким напряжением.
Блокировки предотвращают доступ к неотключенным токоведущим частям электроустановки, например, при ремонте. Электрические блокировки осуществляют разрыв цепи контактами, размыкающимися при открывании аппаратурной дверцы, или не позволяют её открыть, если не снято высокое напряжение с токоведущих частей. Механические блокировки имеют конструктивные элементы, не позволяющие включить аппарат при открытой крышке или открыть аппарат, когда он включен.
Знаки и плакаты безопасности предназначены для привлечения внимания работающих к опасности поражения током, предписания, разрешения определённых действий и указаний с целью обеспечения безопасности. Они бывают запрещающими, предупреждающими, предписывающими и указательными.
Конспект по безопасности жизнедеятельности
Компараторы фаз СН ВН 11кВ 33кВ
Компараторы фаз СН ВН 11кВ 33кВ | Большие запасы Конкурентоспособные цены
Ассортимент компараторов фаз Pfisterer используется для установок среднего и высокого напряжения переменного тока постоянного тока до 33 кВ/36 кВ и используется для проверки совпадения фаз в трехфазных сетях на воздушных линиях СН ВН. линии и распределительное устройство – компараторы подходят как для внутреннего, так и для наружного применения и испытаны в соответствии с IEC 61481.
Однополюсные компараторы фаз
Однополюсные компараторы фаз | Pfisterer SPPC 5 Двойной | 5 – 10 кВ и 20–36 кВ
Однополюсные фазовые компараторы типа SPPC имеют ту же конструкцию, что и детекторы напряжения Pfisterer.
Это обеспечивает высокий уровень безопасности и надежности. Сравнение фаз происходит с помощью однополюсного компаратора фаз SPPC и последовательного контакта обоих проводников.
- Однополюсный компаратор фаз SPPC – доступен для различных номинальных напряжений и диапазонов напряжений
- Однополюсный компаратор фаз SPPC, переключаемый — может переключаться между тремя диапазонами номинального напряжения с помощью переключающего кольца диапазона напряжения
Особенности и преимущества
- Визуальная сигнализация
- Зеленый, красный и желтый светодиодный дисплей
- Максимальная устойчивость к полям помех
- Самодиагностика при включении
- Компаратор фаз можно использовать во время дождя и снега
- Съемная верхняя часть контактного электрода, в виде раздвоенного электрода
Однополюсный компаратор фаз SPPC
Компаратор фаз 11 кВ
Двухполюсный | Среднее и высокое напряжение до 11 кВ
Дельтаметр 5 представляет собой измерительный прибор, предназначенный для индикации разности напряжений между двумя фазами.
Компаратор фаз протестирован в соответствии со стандартом IEC 61481 и является высокоточным измерительным прибором для электробезопасности , и коммутации СН ВН. Полный ассортимент приборов для обнаружения и тестирования доступны для 33 кВ и до сверхвысокого напряжения для воздушных линий и электроподстанций.
- Дельтаметр 5 – двухполюсный фазовый компаратор с двумя изолирующими полюсами и двумя удобными ручками
Особенности и преимущества
- Двойной полюс с двумя изолирующими полюсами и двумя удобными ручками
- Для использования в трехфазных системах с номинальной частотой 50 Гц и номинальным напряжением от 1 кВ до 13 кВ
- Компаратор фаз можно использовать во время дождя или снега
- 7-сегментный 4-разрядный светодиодный индикатор, высота цифр 14 мм
- Разрешение 10 В
- Точность +/-5 % при измеренном значении +30 В
- Длина соединительного кабеля 1000 мм
- Футляр из искусственной кожи в комплекте
Компараторы фаз 33 кВ
Однополюсный компаратор фаз для внутренних и наружных энергосистем среднего и высокого напряжения
Шаг 1: Хранение эталонной фазы
Этап 2: Поиск фазы в соответствии с показаниями, записанными на этапе 1
Ассортимент фазовых компараторов CATU CL-7 подходит для использования в сетях с частотой 50 и 60 Гц и протестирован в соответствии с IEC EN 61481: Таблица позволяет выбрать правильный компаратор для проверки фаз в электрических сетях среднего напряжения 6,6 кВ, 11 кВ, 15 кВ, 25 кВ и 33 кВ.
См. Двухполюсный вариант .
| Электрическая часть CATU Ref | Рабочее напряжение | Тип LF 22 | Общая длина антенны | Масса |
| КЛ-7-06/18-(*) | 6-18кВ | 9В | 0,55 м | 850 г |
| КЛ-7-10/30-(*) | 10-30кВ | 9В | 0,90 м | 900 г |
| КЛ-7-10/30-1-(*) | 10-30кВ | 9В | 1,15 м | 950 г |
| КЛ-7-12/36-(*) | 12-36кВ | 9В | 0,90 м | 900 г |
Просто нажмите кнопку, чтобы проверить устройство и сбросить память. Зеленый светодиод = индикация фазы | ОРАНЖЕВЫЙ СВЕТОДИОД = Напряжение состояния фазы в памяти (память) | КРАСНЫЙ СВЕТОДИОД = Индикация без фазировки
Детекторы напряжения СН ВН | 11 кВ 33 кВ 66 кВ 132 кВ До СВН
Электробезопасное и распределительное оборудование
Thorne & Derrick поставляет самый широкий ассортимент электробезопасного и распределительного оборудования в отрасли передачи и распределения электроэнергии для наземных и морских ветровых, солнечных, железнодорожных, нефтяных/газовых электростанций, центров обработки данных.
, аккумуляторные батареи и коммунальные услуги. Мы обслуживаем британских и международных клиентов, работающих с подземными кабелями, воздушными линиями, подстанциями и электрическими конструкциями на 11 кВ и выше и сверхвысоком напряжении передачи и распределения.
Запросить
Спецификации
Оборудование для обеспечения безопасности — Инструменты и расходные материалы — Электрика и освещение — Страница 1
Бесплатная доставка по США при заказе на сумму от 199 долларов США.* Узнайте больше здесь.
Категории
- Агрочные флэш -фонарики
- Инструменты с электрическим изолированным если не соблюдаются меры электробезопасности. Вероятность накопления статического электричества спровоцировать взрывы, дорогостоящие пожары, материальный ущерб и травмы рабочих представляют собой постоянную опасность. Любой промышленный процесс генерирует статическое электричество. Избегайте таких опасностей, используя надлежащее электрическое оборудование, такое как статические заземляющие устройства, этикетки с предупреждением о дуговом разряде, инструменты с электроизоляцией, одежду для защиты от дугового разряда и защитные одеяла, а также взрывозащищенное освещение.
Сортировка By:
Select OptionFeatured Itemsnewest Itemsbest Shardea to ZZ для Aloading Reviews … Цена: Ascenderprice: спуск
NSA AG Safety Tester с пачкой AG-AC30
$ 760,63NSA AG3
$ 760,63NSA AG3
$ 760,63NSA AG305 9000 2
$ 760,63NSA Ag305
30 $ 760,63
NSA AG3 Детектор приближения для спасателей AG-DC50
5 884,29 $Налобный фонарь Petzl PIXA 3 UL E78CHB 2UL
79,95 $NSA AG Safety 6 ft 9AG-00R Спасательный крюк0230 $ 388,39
Стюарт Р. Браун Статические кабельные кабельные кабели ML2930-Y
$ 687,94Класс Оберон 0 Резиновые электрические перчатки GLVKT-BRC0
$ 273,79. oberon Class Class Class 00-rube Class 00-nlabkt-bricktly-brct.
262,39 $Держатель электрода RADNOR 300 A, модель PA-732 4002062
31,01 $Комплект резиновых электрических перчаток Oberon класса 2 GLVKT-BRC2
$ 2 26DBI-сала, устойчивая к пожарному положению.
