Что такое контроллер SSD1289. Каковы основные характеристики дисплеев на его основе. Как подключить и настроить TFT LCD дисплей с SSD1289. Какие альтернативные контроллеры существуют. Где применяются дисплеи с SSD1289.
Обзор контроллера SSD1289 для TFT LCD дисплеев
SSD1289 — это контроллер для управления TFT LCD дисплеями, разработанный компанией Solomon Systech. Он предназначен для работы с небольшими цветными дисплеями диагональю 2,4-3,2 дюйма и разрешением до 320×240 пикселей.
Основные характеристики контроллера SSD1289:
- Поддержка разрешения до 320×240 пикселей
- 18-битный RGB интерфейс
- Встроенный контроллер сенсорного экрана
- Интерфейсы 8080 и 6800 для подключения к микроконтроллеру
- Встроенная память кадрового буфера 172 800 байт
- Поддержка 262 144 цветов
- Низкое энергопотребление
Основные характеристики дисплеев на базе SSD1289
Типичные характеристики TFT LCD дисплеев с контроллером SSD1289:
- Диагональ: 2,4-3,2 дюйма
- Цветность: 65 536 или 262 144 цветов
- Яркость: 250-300 кд/м2
- Контрастность: 500:1
- Угол обзора: 70/70/50/70 градусов
- Сенсорный экран: резистивный
Дисплеи с SSD1289 отличаются хорошим качеством изображения, низким энергопотреблением и удобством подключения к микроконтроллерам.

Подключение и настройка дисплея с SSD1289
Для подключения дисплея с контроллером SSD1289 к микроконтроллеру необходимо:
- Подать питание 3,3В на контроллер дисплея
- Подключить линии данных и управления к GPIO микроконтроллера
- Настроить GPIO на работу с 8-битным или 16-битным интерфейсом
- Инициализировать контроллер командами через интерфейс
- Отправить данные для отображения на экране
Для управления дисплеем можно использовать готовые библиотеки, например, UTFT для Arduino. Они значительно упрощают работу с SSD1289.
Альтернативные контроллеры для TFT LCD дисплеев
Помимо SSD1289 существуют и другие популярные контроллеры для небольших TFT LCD дисплеев:
- ILI9341 — поддерживает разрешение до 320×240, имеет встроенную память
- ST7735 — для дисплеев 1,8″ с разрешением 128×160
- HX8357 — для более крупных дисплеев 3,5-4″ с разрешением 320×480
- SSD1963 — поддерживает разрешение до 864×480
Выбор контроллера зависит от требуемого размера и разрешения дисплея, а также совместимости с используемым микроконтроллером.

Области применения дисплеев с SSD1289
TFT LCD дисплеи на базе контроллера SSD1289 находят применение в различных устройствах:
- Портативные измерительные приборы
- Медицинское оборудование
- Промышленные панели управления
- Автомобильные информационно-развлекательные системы
- Бытовая электроника
- POS-терминалы
- Обучающие устройства
Благодаря невысокой стоимости и хорошим характеристикам эти дисплеи популярны в любительских проектах на базе Arduino и других микроконтроллеров.
Преимущества и недостатки SSD1289
Каковы основные плюсы и минусы использования контроллера SSD1289 в TFT LCD дисплеях?
Преимущества:
- Невысокая стоимость дисплейных модулей
- Хорошее качество изображения
- Простота подключения к микроконтроллерам
- Наличие готовых библиотек
- Низкое энергопотребление
- Встроенный контроллер сенсорного экрана
Недостатки:
- Ограниченное разрешение (максимум 320×240)
- Отсутствие поддержки более новых интерфейсов (SPI, MIPI DSI)
- Меньшая производительность по сравнению с современными контроллерами
- Постепенное вытеснение более новыми моделями
Несмотря на некоторые ограничения, SSD1289 остается популярным выбором для небольших TFT LCD дисплеев благодаря оптимальному сочетанию цены и возможностей.

Программирование дисплеев с SSD1289
Как осуществляется программное управление дисплеем на базе контроллера SSD1289? Рассмотрим основные этапы:
1. Инициализация дисплея
Для начала работы необходимо выполнить последовательность команд инициализации:
- Сброс контроллера
- Настройка параметров дисплея (разрешение, ориентация и т.д.)
- Включение питания и подсветки
2. Настройка области вывода
Перед выводом данных задается активная область экрана:
- Установка начальных координат области
- Задание размеров области в пикселях
3. Отправка данных для отображения
Передача цветовых значений пикселей в заданную область экрана:
- Отправка команды записи в память дисплея
- Последовательная передача цветов пикселей
4. Обновление изображения
Для анимации или динамического изменения содержимого:
- Очистка нужной области экрана
- Отрисовка нового изображения
- Использование двойной буферизации для плавности
Большинство этих операций уже реализовано в готовых библиотеках, что значительно упрощает разработку.

Сравнение SSD1289 с современными контроллерами
Как SSD1289 соотносится с более новыми контроллерами дисплеев? Проведем сравнение по ключевым параметрам:
Параметр | SSD1289 | ILI9341 | ST7789 |
---|---|---|---|
Максимальное разрешение | 320×240 | 320×240 | 320×240 |
Интерфейсы | 8080, 6800 | SPI, 8080, I2C | SPI, 8080 |
Глубина цвета | 18 бит | 18 бит | 18 бит |
Встроенная память | 172 КБ | 172 КБ | 240 КБ |
Энергопотребление | Среднее | Низкое | Очень низкое |
Как видно, SSD1289 уступает более современным контроллерам в гибкости интерфейсов и энергоэффективности, но сохраняет конкурентоспособность по основным параметрам.
Перспективы развития технологий TFT LCD дисплеев
Какие тенденции наблюдаются в развитии технологий TFT LCD дисплеев для встраиваемых систем?
- Увеличение разрешения при сохранении малых размеров
- Снижение энергопотребления
- Интеграция контроллеров дисплеев в системы на кристалле
- Поддержка новых интерфейсов (MIPI DSI)
- Улучшение углов обзора и контрастности
- Развитие технологий сенсорных экранов
Хотя SSD1289 постепенно уступает место более современным решениям, накопленный опыт его применения служит основой для развития новых технологий дисплеев.

TFT LCD Touch Screen 3.2″ Ultra HD 320X240 SSD1289 / ILI9341 • Товары • Pradžia
TFT LCD Touch Screen 3.2″ Ultra HD 320X240 SSD1289 / ILI9341 • Товары • Pradžia- Начало
- Каталог
- Новые товары
- TOP товары
- 🌶SALE
- Другие каталоги
- О КОМПАНИИ
- Контакты
- Быстрая покупка
Цена Eshop: 22,00 €
Количество: | 2+ | 3+ |
Цена: | 20,90 | 20,13 |
Минимум заказа: 1 Кратность: 1
Количество
Расположение товара: | ||
---|---|---|
Центральный склад в Каунасе | Нет товара (0) | |
Магазин в Вильнюсе | Нет товара (0) | |
Магазин в Каунасе | Нет товара (0) |
- ИС управления ЖК-дисплеем SSD1289 или ILI9341, контроллер сенсорной панели XPT2046; по умолчанию SSD1289
- Применяются промышленные TFT LCD модули;
- Высококачественные позолоченные двойные желтые контакты модуля, лучшие электрические свойства;
- Совместимость со всеми горячими платами разработки Atom, прямо в прямом;
- Приложение является полностью открытым исходным кодом;
Нижнеприводной технической поддержки LCD, сделка, является другом навсегда;Аппаратные ресурсы:

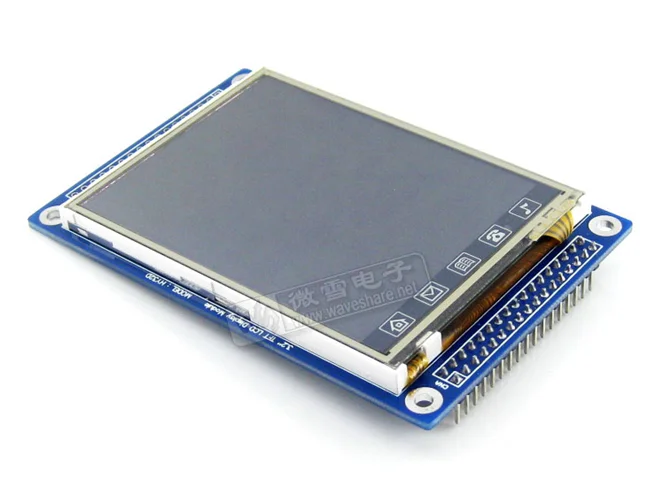

3,2 дюйма, разрешение 240*320, сенсорный TFT экран;

- Драйвер дисплея IC SSD1289/ILI9341, драйвер сенсорного экрана для XPT2046; 16bit-дисплей интерфейс параллельный интерфейс, поддержка 6800 и 8080 интерфейс шины поддерживает STM32 FSMC интерфейс шины, толпа экран быстрее;
- Сенсорный экран интерфейс для интерфейса SPI, так что линия меньше, вождение просто;
- Бортовой регулятор напряжения LDO с большим током, питание 5 В и 3,3 В;
- Встроенная схема управления подсветкой PWM для поддержки управления IO и управления затемнением PWM;
- Модули с SD-картами, цифровые фоторамки и другие эксперименты могут быть сделаны;
- Зарезервированная площадка SPI FLASH, вы можете расширить сваренные чипы шрифтов;
- Поддержка ландшафтных и портретных дисплеев, поддержка разделения экрана дисплея;
- Поддержка 262,000-цветной RGB дисплей и отображается хорошее качество;
- Графический дисплей контроллера экрана с внутренним 172800 байт хранения данных;
- Пунктуальность Atom-интерфейс совместимая серия интерфейса Development Board;
Patch-машина производства, стабильное и надежное оборудование;Программные ресурсы:
C51 монолитной интегральной схемы тестирования исходный код;
STM32 исходный код тестирования;Поддержка других ресурсов:
Принцип проектирования модулей;
- Руководство по данным ЖК-контроллера;
- спецификация XPT2046;
- Принципиальная схема модуля;
- Размеры модуля;
- LCD пакет;
- Программное обеспечение MOD — текст;
- Программное обеспечение режима фотосъемки;
- Учебник по разводке кода C51;
Учебник по подключению кода STM32;Дополнительная модель:
накопитель ILI9341 (рекомендуется)
- накопитель SSD1289
