Транзистор полевой КП809 — DataSheet

Цоколевка транзисторов КП809, КП810



Параметры транзистора КП809
ПараметрОбозначениеМаркировкаУсловияЗначениеЕд. изм.
АналогКП809АIRF340, SFN350, SFN350A,

NSF350, 2N6768

КП809БBUZ45 *1, SFN440, 2N6914, BUZ330 *1, FSF450R1 *1, FSF450R3 *1, FSF450R4 *1, FSF450D1 *1, FSF450D3 *1, FSF450D4 *1
КП809ВBUZ94, ECG2386, NTE2386,

SSP6N60A *1, SSH6N60A *1, MTP6N60F *1, MTP6N60 *1, MTB6N60E *1, SDF6N60JAAEGD1N *1, SDF6N60JAAEGSN

*1, SDF6N60JAAEGU1N *1, SDF6N60JAAEHD1N *1, SDF6N60JAAEHSN *1, SDF6N60JAAEHU1N *1, SDF6N60JAASGD1N *1, SDF6N60JAASGSN *1, SDF6N60JAASGU1N *1, SDF6N60JAASHD1N *1, SDF6N60JAASHSN *1, SDF6N60JAASHU1N *1, SDF6N60JAAVGD1N *1, SDF6N60JAAVGSN *1, SDF6N60JAAVGU1N *1, SDF6N60JAAVHD1N *1, SDF6N60JAAVHSN *1, SDF6N60JAAVHU1N *1, SDF6N60JAAXGD1N *1, SDF6N60JAAXGSN *1, SDF6N60JAAXGU1N *1, SDF6N60JAAXHD1N *1, SDF6N60JAAXHSN *1, SDF6N60JAAXHU1N *1, SDF6N60JABEGD1N *1, SDF6N60JABEGSN *1, SDF6N60JABEGU1N *1, SDF6N60JABEHD1N *1, SDF6N60JABEHSN *1, SDF6N60JABEHU1N *1, SDF6N60JABSGD1N *1, SDF6N60JABSGSN *1, SDF6N60JABSGU1N *1, SDF6N60JABSHD1N *1
, SDF6N60JABSHSN *1, SDF6N60JABSHU1N *1, SDF6N60JABVGD1N *1, SDF6N60JABVGSN *1, SDF6N60JABVGU1N *1, SDF6N60JABVHD1N *1, SDF6N60JABVHSN *1, SDF6N60JABVHU1N *1, SDF6N60JABXGD1N *1, SDF6N60JABXGSN *1, SDF6N60JABXGU1N *1, SDF6N60JABXHD1N *1, SDF6N60JABXHSN *1, SDF6N60JABXHU1N *1

КП809Г2SK3333 *1, 2SK2333 *1

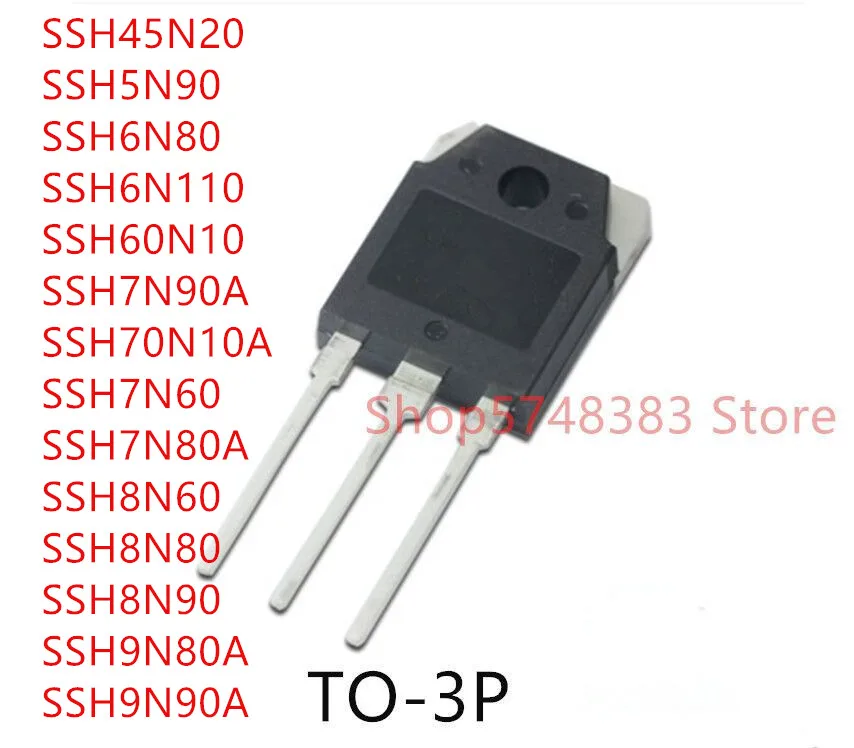

КП809ДBUZ220, STW7NA80 *1, STH7NA80 *1, SSH6N80 *1
КП809ЕSML752R4AN, APT752R4AN,

SML752R4CN *1, APT752R4CN *1, SML752R4GN *1, APT752R4GN *1

КП809А1
BUZ323, СНМ11Т-М155, СНМ11С-М155
КП809Б1BUZ384, 2SK683, RFh20N50,

BUZ330

КП809В1STH8NA60FI *2
КП809Г12SK684 *2
КП809Д1STH7NA80, STH7NA80FI
КП809Е1STH6NA80FI *2, СНМ74С-М155 *2, СНМ74Т-М155 *2
СтруктураКП809АnМОП
КП809Б
КП809В
КП809Г
КП809Д
КП809Е
КП809К
КП809А1
КП809Б1
КП809В1
КП809Г1
КП809Д1
КП809Е1—
Рассеиваемая мощность сток-исток (постоянная).PСИ, P*СИ, т maxКП809А—100*мВт, (Вт*)
КП809Б—100*
КП809В—100*
КП809Г—100*
КП809Д—100*
КП809Е—100*
КП809К—150*
КП809А1—50*
КП809Б1—50*
КП809В1—50*
КП809Г1—50*
КП809Д1—50*
КП809Е1—50*
Напряжение отсечки транзистора — напряжение между затвором и истоком (полевого транзистора с p-n-переходом и с изолированным затвором).
 UЗИ отс, U*ЗИ порКП809А—1.5…5В
КП809Б——
КП809В——
КП809Г——
КП809Д——
КП809Е——
КП809К——
КП809А1——
КП809Б1——
КП809В1——
КП809Г1—
—
КП809Д1——
КП809Е1——
Максимальное напряжение сток-исток (постоянное). Со звездочкой максимальное напряжение затвор-сток.UСИ max, U*ЗC maxКП809А—400В
КП809Б—500
КП809В—600
КП809Г—700
КП809Д—800
КП809Е—750
КП809К—400
КП809А1—400
КП809Б1—500
КП809В1—600
КП809Г1—700
КП809Д1—800
КП809Е1—750
Максимальное напряжение затвор-исток (постоянное).UЗИ maxКП809А—±20В
КП809Б—±20
КП809В—±20
КП809Г—±20
КП809Д—±20
КП809Е—±20
КП809К—±20
КП809А1—±20
КП809Б1—±20
КП809В1—±20
КП809Г1—±20
КП809Д1—±20
КП809Е1—±20
Ток стока (постоянный). Со звездочкой ток стока (импульсный)IС, I*С, ИКП809А—9.6(35*)А
КП809Б—9.6(35*)
КП809В—9.6(35*)
КП809Г—9.6(35*)
КП809Д—9.6(35*)
КП809Е—9.6(35*)
КП809К—20*
КП809А1—9.6(35*)
КП809Б1—9.6(35*)
КП809В1—9.6(35*)
КП809Г1—9. 6(35*)
КП809Д1—9.6(35*)
КП809Е1—9.6(35*)
Начальный ток стокаIС нач, I*С остКП809А400 В≤1мА
КП809Б—≤0.25; ≤1*
КП809В—≤0.25; ≤1*
КП809Г—≤0.25; ≤1*
КП809Д—≤0.25; ≤1*
КП809Е—≤0.25; ≤1*
КП809К—≤0.25; ≤1*
КП809А1—≤0. 25; ≤1*
КП809Б1—≤0.25; ≤1*
КП809В1—≤0.25; ≤1*
КП809Г1—≤0.25; ≤1*
КП809Д1—≤0.25; ≤1*
КП809Е1—≤0.25; ≤1*
Крутизна характеристики полевого транзистораSКП809А20 В; 3 А≥1500мА/В
КП809Б20 В; 3 А≥1500
КП809В20 В; 3 А≥1500
КП809Г20 В; 3 А≥1500
КП809Д20 В; 3 А≥1500
КП809Е20 В; 3 А≥1500
КП809К20 В; 3 А≥1500
КП809А120 В; 3 А≥1500
КП809Б120 В; 3 А≥1500
КП809В120 В; 3 А≥1500
КП809Г120 В; 3 А≥1500
КП809Д120 В; 3 А≥1500
КП809Е120 В; 3 А≥1500
Входная емкость транзистора — емкость между затвором и истокомC11и, С*12и, С*22иКП809А—≤3000; ≤220*
пФ
КП809Б—≤3000; ≤220*
КП809В—≤3000; ≤220*
КП809Г—≤3000; ≤220*
КП809Д—≤3000; ≤220*
КП809Е—≤3000; ≤220*
КП809К—≤3000; ≤220*
КП809А1—≤3000; ≤220*
КП809Б1—≤3000; ≤220*
КП809В1—≤3000; ≤220*
КП809Г1—≤3000; ≤220*
КП809Д1—≤3000; ≤220*
КП809Е1—≤3000; ≤220*
Сопротивление сток-исток в открытом состоянии — сопротивление между стоком и истоком в открытом состоянии транзистора
при заданном напряжении сток-исток		RСИ отк, K*у. P, P**вых, ΔUЗИКП809А—≤0.3Ом, (дБ*), (Вт**),(мВ***)
КП809Б—≤0.6
КП809В—≤1.2
КП809Г—≤1.5
КП809Д—≤1.8
КП809Е—≤2.5
КП809К—≤0.15
КП809А1—≤0.3
КП809Б1—≤0.6
КП809В1—≤1.2
КП809Г1—≤1. 5
КП809Д1—≤1.8
КП809Е1—≤2.5
Коэффициент шума транзистораКш, U*ш, E**ш,  Q***КП809А——Дб, (мкВ*), (нВ/√Гц**), (Кл**)
КП809Б——
КП809В——
КП809Г——
КП809Д—
КП809Е—
КП809К—
КП809А1—
КП809Б1—
КП809В1
КП809Г1—
КП809Д1—
КП809Е1—
 Время включения транзистораtвкл, t*выкл, F**р, ΔUЗИ/ΔTКП809А—tсп≤100нс, (нс*), (МГц**), (мкВ/°C***)
КП809Б—tсп≤100
КП809В—tсп≤100
КП809Г—tсп≤100
КП809Д—tсп≤100
КП809Е—tсп≤100
КП809К—tсп≤100
КП809А1—tсп≤100
КП809Б1—tсп≤100
КП809В1—tсп≤100
КП809Г1—tсп≤100
КП809Д1—tсп≤100
КП809Е1—tсп≤100

Описание значений со звездочками(*,**,***) смотрите в буквенных обозначениях параметров полевых транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
