Что представляет собой стабилитрон Д814Д. Каковы его основные параметры и характеристики. Где применяется данный стабилитрон. Как проверить работоспособность Д814Д. Какие существуют аналоги этого стабилитрона.
Что такое стабилитрон Д814Д и его основные характеристики
Стабилитрон Д814Д представляет собой полупроводниковый прибор, предназначенный для стабилизации напряжения в электронных схемах. Он относится к семейству кремниевых стабилитронов малой мощности.
Основные технические характеристики стабилитрона Д814Д:
- Напряжение стабилизации: 12 В
- Максимальный ток стабилизации: 40 мА
- Минимальный ток стабилизации: 3 мА
- Рассеиваемая мощность: 0,3 Вт
- Температурный коэффициент напряжения стабилизации: 0,1 %/°C
- Дифференциальное сопротивление: не более 25 Ом
- Рабочий диапазон температур: -60…+125°C
Стабилитрон Д814Д выпускается в металлическом корпусе, имеет осевые выводы. Маркировка на корпусе — Д814Д.
Принцип работы стабилитрона Д814Д
Это позволяет использовать стабилитрон для поддержания постоянного напряжения при изменении тока через него. Стабилитрон включается в схему параллельно нагрузке, для которой необходимо стабилизированное напряжение.
Области применения стабилитрона Д814Д
Основные области применения стабилитрона Д814Д:
- Стабилизаторы напряжения в блоках питания радиоэлектронной аппаратуры
- Источники опорного напряжения в измерительных приборах
- Ограничители напряжения для защиты от перенапряжений
- Формирователи импульсов прямоугольной формы
- Температурные датчики и термокомпенсаторы
Стабилитрон Д814Д широко использовался в схемах стабилизаторов напряжения советской радиоаппаратуры — телевизорах, магнитофонах, радиоприемниках и другой технике.
Как проверить работоспособность стабилитрона Д814Д
Для проверки исправности стабилитрона Д814Д можно использовать следующие методы:
Проверка мультиметром
1. Переключите мультиметр в режим проверки диодов.
2. Подключите черный щуп к катоду стабилитрона, красный — к аноду. Исправный стабилитрон покажет напряжение 0,5-0,7 В.
3. Поменяйте полярность щупов. Показания должны быть в диапазоне 11-13 В (напряжение стабилизации).
4. Если в обоих направлениях показания близки к нулю — стабилитрон пробит. Если в обоих случаях бесконечность — обрыв.
Проверка на специальном стенде
1. Соберите схему для проверки стабилитронов с регулируемым источником питания и миллиамперметром.
2. Подключите стабилитрон Д814Д.
3. Плавно повышайте напряжение, контролируя ток через стабилитрон.
4. При достижении напряжения 11-13 В ток должен начать резко возрастать, а напряжение — практически не меняться.
5. Измерьте напряжение стабилизации и сравните с паспортным значением.
Аналоги стабилитрона Д814Д
В качестве аналогов стабилитрона Д814Д могут использоваться:
- КС512А — отечественный стабилитрон на 12 В
- 1N4742A — зарубежный стабилитрон на 12 В
- BZX55C12 — SMD-стабилитрон на 12 В
- TL431 — прецизионный регулируемый стабилитрон
При замене необходимо учитывать не только напряжение стабилизации, но и другие параметры — максимальный ток, мощность рассеивания, температурный коэффициент.

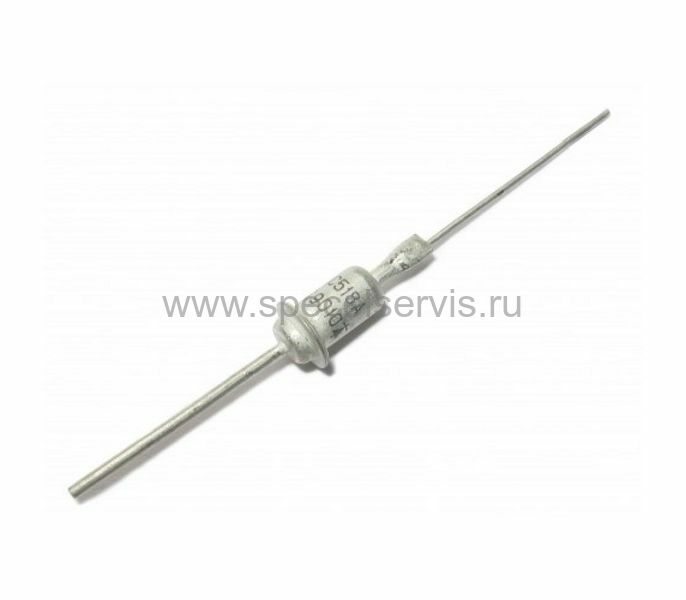

Маркировка и внешний вид стабилитрона Д814Д

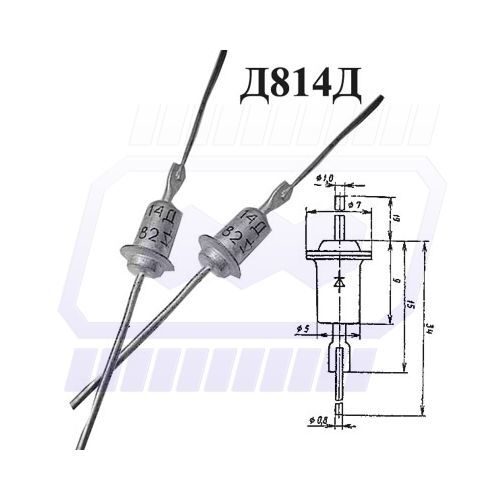

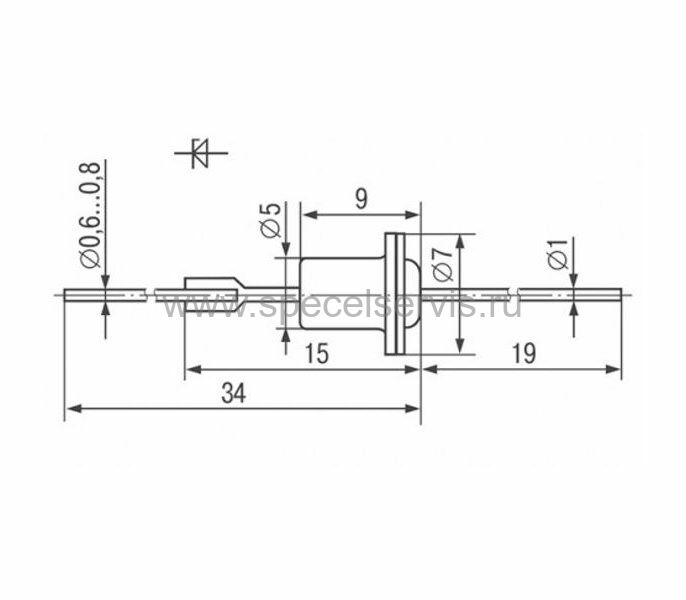

Стабилитрон Д814Д выпускается в металлическом цилиндрическом корпусе диаметром 3,5 мм и длиной 7,5 мм. Выводы осевые, длиной 25-30 мм.
На корпусе нанесена маркировка:
- Д814Д — тип стабилитрона
- xxxx — год и неделя изготовления (4 цифры)
- Возможно указание товарного знака завода-изготовителя
Катод стабилитрона обозначен цветной полосой или точкой вблизи вывода. При отсутствии маркировки катодом считается вывод со стороны кольцевого пояска на корпусе.
Особенности применения стабилитрона Д814Д в схемах
При использовании стабилитрона Д814Д в электронных устройствах следует учитывать ряд особенностей:
- Рабочий ток должен быть в диапазоне 3-40 мА для обеспечения стабильной работы
- Необходимо включение токоограничивающего резистора последовательно со стабилитроном
- Для снижения нагрева рекомендуется обеспечить хороший теплоотвод
- Напряжение стабилизации имеет небольшой температурный дрейф, который нужно учитывать
- При больших токах возможен значительный шум напряжения стабилизации
Правильное применение стабилитрона Д814Д позволяет создавать простые и надежные источники опорного напряжения и стабилизаторы.
Сравнение стабилитрона Д814Д с современными аналогами
По сравнению с современными прецизионными стабилитронами Д814Д имеет ряд недостатков:
- Более высокий температурный коэффициент напряжения
- Больший разброс параметров между экземплярами
- Повышенный уровень шумов
- Меньшая долговременная стабильность
Однако простота применения и доступность делают Д814Д по-прежнему востребованным для ремонта старой техники и в любительских конструкциях.
Современные прецизионные ИОН на основе ИМС обеспечивают на порядок лучшую точность и стабильность, но требуют более сложных схем включения.
Стабилитрон д814 на 12 вольт
Загрузок: Характеристики стабисторов в обратном включении не нормировались. В простейшей схеме линейного параметрического стабилизатора. Назначение, обозначение на схеме и параметры стабилитрона. При таком включении стабилитрона через него протекает обратный ток I обр от выпрямителя.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Схема включения стабилитрона д814а
- Стабилитрон
- Стабилитроны Д814
- Простые стабилизаторы напряжения и их расчёт
- Маркировка стабилитронов в стеклянном корпусе и правильный подбор параметров
- Отечественные стабилитроны.
Справочник. Отечественный стабилитрон на 18 вольт
- Стабилитрон Д814Д
- Как работает стабилитрон
- Please turn JavaScript on and reload the page.
- Стабилитрон д814а: принцип работы, параметры, аналоги, цены
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой метод проверки стабилитронов
Схема включения стабилитрона д814а
Стабилитрон внешне очень сильно похож на диод, но применение его в радиотехнике совсем иное. В большинстве случаев стабилитроны используют для стабилизации напряжения в слаботочных схемах. Подключаются они параллельно потребителю. В процессе работы, в случае завышенного напряжения, стабилитрон начинает пропускать ток через себя, таким образом, стабилитрон сбрасывает напряжение на схеме.
Проверка стабилитрона мультиметром производится по аналогии с проверкой диода. Проверяют стабилитрон фактически любым тестером в режиме проверки диода или в режиме омметра.
Исправный стабилитрон всегда должен проводить ток только в одном направлении, собственно как и диод. Проверка ДА. В данном случае стабилитрон, как и диод, пропускает ток, лишь в одном направлении. Проверка КСУ. Этот стабилитрон явно имеет дефект, так как он вообще не способен пропускать через себя ток. О том, как проверить напряжение стабилитрона, подробно читаем тут. Проверяя стабилитрон на плате необходимо понимать, что другие радиокомпоненты могут сильно влиять на показания мультиметра или другого прибора.
Если есть сомнения в проверяемом экземпляре, тогда лучше всего его демонтировать с платы и проверять отдельно.
Стабилитрон
Лодки и моторы в вопросах и ответах Правила общения в форуме.
Прежде чем задать вопрос! Как правильно задавать вопросы в форуме и пользоваться материалами сайта. Московское время
Стабилитрон да, включение в схему, принцип работы, параметры, 1мА, t=25°C, не более 12Ом; при Iстаб = 5мА, t=/+°C, не более 15Ом.
Стабилитроны Д814
Стабилитрон внешне очень сильно похож на диод, но применение его в радиотехнике совсем иное. В большинстве случаев стабилитроны используют для стабилизации напряжения в слаботочных схемах. Подключаются они параллельно потребителю. В процессе работы, в случае завышенного напряжения, стабилитрон начинает пропускать ток через себя, таким образом, стабилитрон сбрасывает напряжение на схеме. Стабилитроны в своем большинстве не рассчитаны на большие токи, а при сильных токах они очень быстро нагреваются, и в дальнейшем у них возникает тепловой пробой. Проверка стабилитрона мультиметром производится по аналогии с проверкой диода. Проверяют стабилитрон фактически любым тестером в режиме проверки диода или в режиме омметра.
Исправный стабилитрон всегда должен проводить ток только в одном направлении, собственно как и диод. Проверка ДА. В данном случае стабилитрон, как и диод, пропускает ток, лишь в одном направлении.
Простые стабилизаторы напряжения и их расчёт
Канал ЭлектроХобби на YouTube. Для некоторых электрических цепей и схем вполне хватает обычного блока питания, не имеющего стабилизации. Источники тока такого типа обычно состоят из понижающего трансформатора, выпрямительного диодного моста и фильтрующего конденсатора. Выходное напряжение блока питания зависит от количества витков вторичной обмотки на понижающем трансформаторе. Но как известно сетевое напряжение вольт нестабильно.
До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко [1]. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей ома до сотен oм [1].
Маркировка стабилитронов в стеклянном корпусе и правильный подбор параметров
Содержание: Получаем 12 Вольт из Понижение напряжения без трансформатора Гасящий конденсатор Блок питания на сетевом трансформаторе 12 Вольт из 24 Вольт или другого повышенного постоянного напряжения 12 Вольт из 5 Вольт или другого пониженного напряжения Как получить 12В из подручных средств.
Наиболее часто стоит задача получить 12 вольт из бытовой электросети В. Это можно сделать несколькими способами:. Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:. Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно. R1 — нужен для разрядки гасящего конденсатора, C1 — основной элемент, гасящий конденсатор, R2 — ограничивает токи при включении схемы, VD1 — диодный мост, VD2 — стабилитрон на нужное напряжение, для 12 вольт подойдут: ДД, КСВ, 1NA.
Отечественные стабилитроны. Справочник. Отечественный стабилитрон на 18 вольт
Отправить комментарий. Регулятор 12В. Решил сам собрать регулятор на 12В, жаба слегка придушила за готовый 80 евро отдавать. Тем более, что схема простецкая. Взято отсюда Электрик из меня сомнительный конечно, но в детстве пару светомузыкальных приблуд сделал сам, и по мелочи всякое тоже получалось. Непосредственно на двигателе еще не пробовал, однако от трансформатора работает, напряжение на выходе 14,2 вольта.
Умудрился спалить один конденсатор, неправильно подключил полярность..
Для чего подбирать стабилитроны: Д (А,Б,В,Г,Д) имеют напряжения стабилизации 8, 9, 10, 11 или 12 вольт соответственно.
Стабилитрон Д814Д
Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы.
Как работает стабилитрон
Много-много лет тому назад такого слова как стабилитрон не существовало вообще. Тем более в бытовой аппаратуре. Попробуем представить себе громоздкий ламповый приёмник середины двадцатого века. Блок питания лампового приёмника был предельно прост: мощный кубик силового трансформатора , который обыкновенно имел всего две вторичных обмотки, диодный мостик или селеновый выпрямитель, два электролитических конденсатора и резистор на два ватта между ними.
Добрый день всем. Я несмог найти у нас в городе необходимый мне стабилитрон 1NB 24 вольта 5 ват,для схемы Софт — Старт плавный пуск блока питания.
Please turn JavaScript on and reload the page.
В этой статье пойдёт речь о стабилизаторах постоянного напряжения на полупроводниковых приборах. Рассмотрены наиболее простые схемы стабилизаторов напряжения, принципы их работы и правила расчёта. Изложенный в статье материал полезен для конструирования источников вторичного стабилизированного питания. Начнём с того, что для стабилизации любого электрического параметра должна быть схема слежения за этим параметром и схема управления этим параметром. На этом принципе работают все схемы автоматического управления всех устройств и систем, которые нас окружают, от утюга, до космического аппарата, разница лишь в способе контроля и управления параметром. Точно так же работает стабилизатор напряжения. Структурная схема такого стабилизатора изображена на рисунке.
Стабилитрон д814а: принцип работы, параметры, аналоги, цены
О компании Реквизиты Сотрудники Вакансии.
Информация Сертификаты Вопрос-ответ Справочники. Общие положения Оплата и доставка Гарантия на товар Заказать товар. ДД Купить:
Стабилитрон Д814Д

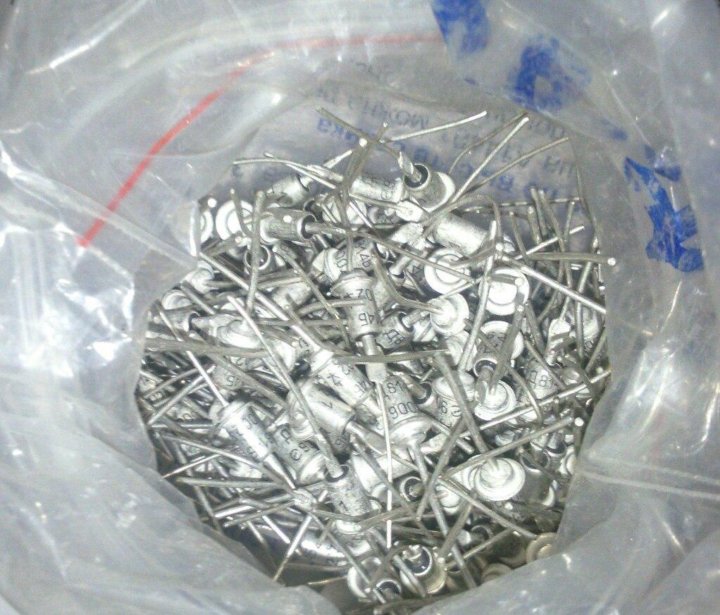

Количество драгоценных металлов в стабилитроне Д814Д согласно документации производителя. Справочник массы и наименований ценных металлов в советских стабилитронах Д814Д.
Стабилитрон Д814Д количество содержания драгоценных металлов:
Золото: 0,0007 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: .
Справочник содержания ценных металлов из другого источника:
Стабилитрон Д814Д 0,0007 0 0 0 в/п Стабилитрон Д814Д 0,0007 0 0 0 троп. Стабилитрон Д814Д 0,0007 0 0 0 эксп.
Стабилитроны Д814Д теория
Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко.
При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов.
Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на стабилитрон подают в обратной полярности, то есть на анод стабилитрона будет подан минус “-“. При таком включении стабилитрона через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.
Основное назначение стабилитронов — стабилизация напряжения. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до 400 В. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения: лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона.
Особый тип стабилитронов, высоковольтные лавинные диоды («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяется для защиты электроаппаратуры от перенапряжений.
Стабилитроны Д814Д Принцип действия
Советские и импортные стабилитроны
Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия.
Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете. Его «Теория электического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложеный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:
Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его.
С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).
В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.
Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём.
Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В»8, Линден Харрисон — «от 3 до 8 В»26, Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В9. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.
Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.
Область применения стабилитрона Д814Д
Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.
Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона.
Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны. Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.
Маркировка стабилитронов Д814Д
Маркировка стабилитронов
Есть информация о стабилитроне Д814Д – высылайте ее нам, мы ее разместим на этом сайте посвященному утилизации, аффинажу и переработке драгоценных и ценных металлов.
Фото Стабилитрон Д814Д:
Предназначение Стабилитрон Д814Д.
Характеристики Стабилитрон Д814Д:
Купить или продать а также цены на Стабилитрон Д814Д (стоимость, купить, продать):
Отзыв о стабилитроне Д814Д вы можете в комментариях ниже:
- Стабилитроны
Как проверить стабилитрон на исправность мультиметром и другими приборами
Полупроводниковый прибор, называемый стабилитроном, является основным элементом стабилизированного блока питания. Он обеспечивает постоянный уровень напряжения. Однако, во время работы, по тем или иным причинам он может выходить из строя. Специалисту, выполняющему ремонтные работы необходимо знать, как проверить стабилитрон на исправность, или как его еще называют —диод Зенера.
- Общие сведения о принципе работы
- Проверка мультиметром
- Проверка транзистор-тестером
- Схема для проверки
- Примеры из практики
Общие сведения о принципе работы
Если вы не знаете как работает стабилитрон, то прежде чем прочитать текущую статью, прочтите опубликованную ранее — https://samelectrik.
ru/kak-rabotaet-stabilitron-i-dlya-chego-on-nuzhen.html.
При достижении определенного напряжения, происходит лавинообразный пробой pn-перехода. Сопротивление перехода уменьшается. В результате напряжение на диоде остается постоянным. А ток, протекающий через полупроводник, увеличивается.
Принцип работы можно проиллюстрировать бочкой с водой, где имеется переливная трубка. Сколько бы мы воды ни наливали в бочку, уровень останется на постоянном уровне.
На нижеприведенном рисунке представлена схема работы на примере бочки с водой.
Этот элемент на схеме включается в обратном направлении. Т.е. плюс к минусу, а минус к плюсу. Если его включить в прямом направлении, то он будет работать как обыкновенный диод.
На рисунке выше представлена вольт-амперная характеристика, обозначение на схеме и его включение.
Проверка мультиметром
Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры.
Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность.
Проверка производится аналогично диоду. Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.
Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.
На рисунке снизу представлена методика проверки мультиметром.
Если диод пробит, то он будет звониться в обе стороны. При этом цешка может показывать незначительное отклонение сопротивления от 0. Если р-n переход находится в обрыве, то независимо от направления включения показания прибора будут отсутствовать.
Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы. Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.
Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода. Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.
Проверка транзистор-тестером
Проверить на работоспособность полупроводниковых элементов можно с помощью универсального тестера радиокомпонентов. Часто его называют транзистор-тестером.
Это универсальный измерительный прибор с цифровым индикатором. С помощью транзистор-тестера можно проверить различные радиодетали. К ним относятся резисторы, конденсаторы, катушки индуктивности.
А также и полупроводниковые приборы, транзисторы, тиристоры, диоды, стабилитроны, супрессоры и т.п.
Для проверки работоспособности, зажмите детальку в ZIF-панельке (специальном разъёме с рычагом для зажимания элементов), после чего на дисплее высвечивается схемное обозначение элемента. Однако рассматриваемые в этой статье элементы проверяются как обычные диоды. Поэтому не стоит рассчитывать, что транзистор тестер определит, на какое напряжение стабилитрон. Для этого все равно нужно будет собрать схему типа той, что показана выше или такую как рассмотрим далее.
Рекомендуем посмотреть видео о том, что такое универсальный транзистор-тестер и как им проверять радиоэлектронные компоненты.
Тестер, также как и мультиметр, проверяет целостность р-n перехода и корректно определяет напряжением стабилизации стабилитронов до 4,5 вольт.
При ремонте аппаратуры, рекомендуется элемент стабилизации менять на новый.
Не зависимо от наличия исправного p-n перехода. Т.к. высока вероятность, что у диода изменилось напряжение стабилизации или оно может произвольно меняться в процессе работы аппаратуры.
Схема для проверки
Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:
- Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
- Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
- Вольтметр, можно использовать обыкновенный мультиметр.
- Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.
Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0.
При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.
Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.
Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.
Приведем характеристики некоторых распространенных отечественных стабилитронов:
- КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
- КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
- КС162а– 6,2 В, корпус из керамики;
- КС175а – 7,5 В, имеет керамический корпус;
- КС433а – 3,3 В, выпускают в металлическом корпусе;
- КС515а – 15 В, корпус из металла;
- КС524г – в керамическом корпусе с напряжением 24 В;
- КС531в – 31 В, керамический корпус;
- КС210б – напряжение стабилизации 10 В, корпус из керамики;

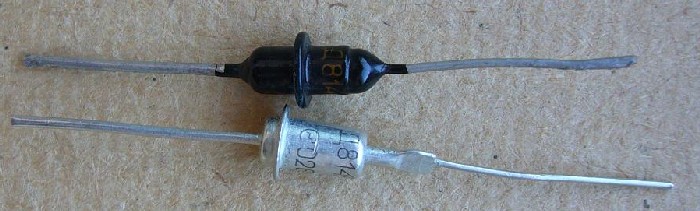

- Д814а – 7-8,5 В, в металлическом корпусе;

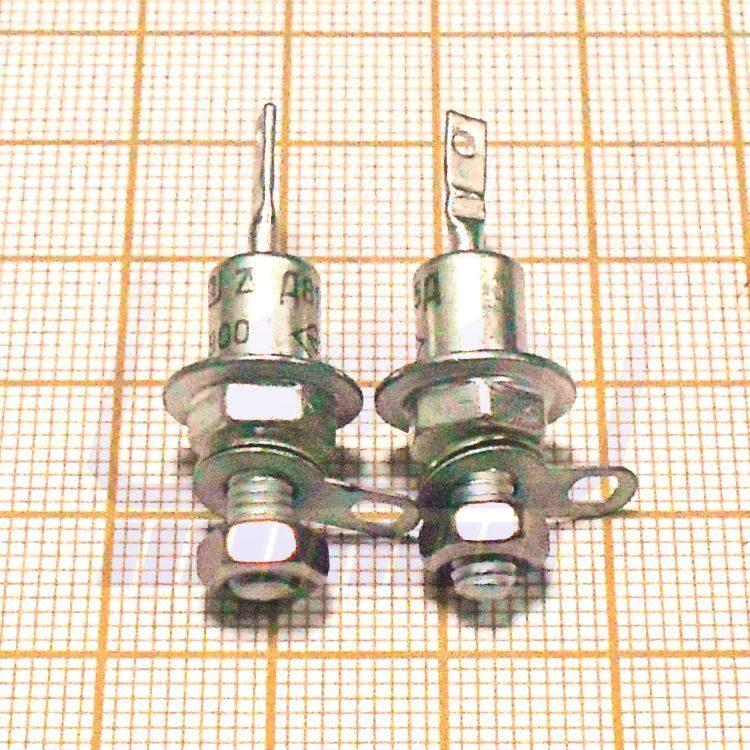

- Д818б – 9 В, металлический корпус;

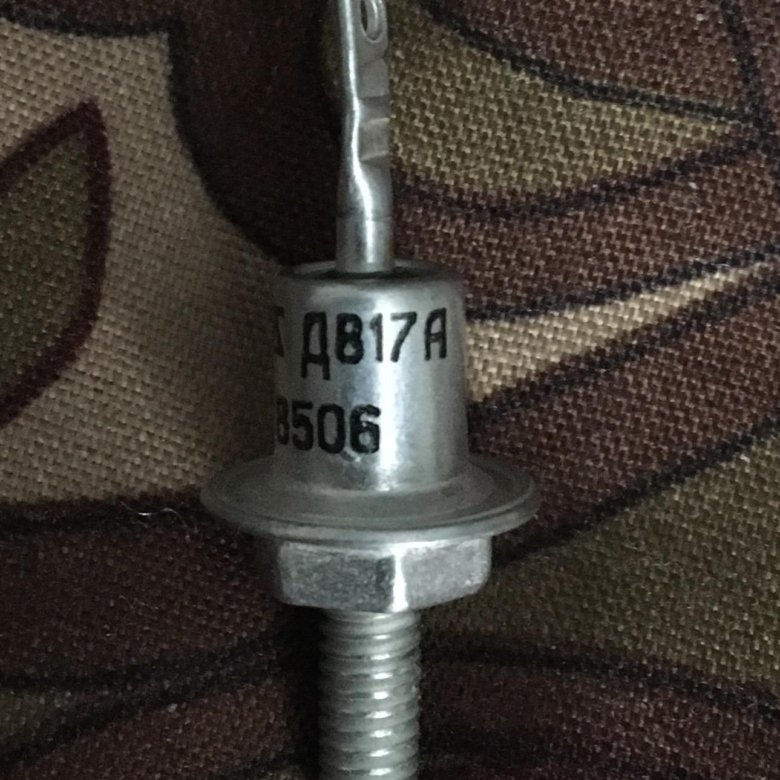

- Д817б – 68 В, в корпусе из металла.
Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.
Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.
Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.
Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).
Примеры из практики
Иногда стабилитроны проверяют на осциллографе, но для этого необходимо собрать специальную схему.
На рисунке снизу представлена схема приставки и ее подключение к осциллографу.
Однако проверка осциллографом должна производиться специалистом, который хорошо умеет им пользоваться.
Стабилитроны часто применяются как ограничивающие или предохранительные приборы. Например, в качестве защиты от перенапряжения на жестком диске, а, вернее, на его входе питания стоят стабилитроны или супрессоры на 6 и 14 вольт. Превышение напряжения приводит к их пробою или выгоранию. Для проверки просто выпаивают эти элементы, и проверяют жесткий диск без них. Если все включается, дело в стабилитронах. Их меняют на новые.
Еще один пример из практики ремонта скутеров, а именно после некорректной установки сигнализации (и не только) иногда выходит из строя стабилитрон, смонтированный в замке зажигания на «Хонда дио 34». Он понижает напряжение бортовой сети с 12 В до 10, после чего скутер можно завести. Если элемент вышел из строя — мопед не заведется. Полупроводник можно заменить аналогичным с напряжением на 3,9. Аналогичная ситуация и на других моделях скутеров от «хонды»: AF35, AF51 и т.д.
Вот мы и рассмотрели основные способы проверки стабилитронов, делитесь случаями из своей практики в комментариях и задавайте вопросы!
Выпадающие категории
| Главная › ДИОДЫ › ЗЕНЕР › Стабилитрон Д814 8В 5мА СССР Код: 09331 Описание Стабилитрон Д814 8В 5мА СССР
Фото иллюстративны! Цена указана за 1 номер
Цена:
0. Количество: Отправить другу Оцените этот продукт Добавить в список желаний |
..
……
60лв.Стабилитрон — что это такое и для чего он нужен? Как работает токоограничивающий стабилитрон?
Стабильная зарплата, стабильная жизнь, стабильное состояние. Последнее не про Россию, конечно :-). Если заглянуть в толковый словарь, то можно четко понять, что такое «стабильность». На первых строчках Яндекс мне сразу дал обозначение этого слова: стабильный значит постоянный, стабильный, не меняющийся.
Но чаще всего этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения параметра. Это может быть сила тока, напряжение, частота сигнала и т. д. Отклонение сигнала от любого заданного параметра может привести к неправильной работе электронной аппаратуры и даже к ее поломке. Поэтому в электронике очень важно, чтобы все работало стабильно и не глючило.
В электронике и электротехнике стабилизация напряжения .
.. Работа электронного оборудования зависит от величины напряжения. Если она изменится в меньшую, а еще хуже, в большую сторону, то оборудование в первом случае может работать некорректно, а во втором случае может и вовсе трепыхаться ярким пламенем.
Для предотвращения скачков и падений напряжения используются различные устройства защиты от перенапряжения . Как вы поняли из фразы привыкли к стабилизировать «Играющее» напряжение.
Стабилитрон или Зенеровский диод
Простейший регулятор напряжения в электронике — это радиоэлемент Стабилитрон … Иногда его еще называют Стабилитрон … На схемах стабилитроны обозначаются так:
Выход с «колпачком» называется так же, как и у диода — катод а другой вывод анод .
Стабилитроны выглядят так же, как диоды. На фото ниже слева популярный вид современного стабилитрона, а справа один из образцов СССР
Если внимательно присмотреться к советскому стабилитрону, то можно увидеть на нем самом это схематическое обозначение, указывающее, где катод, а где анод.
Напряжение стабилизации
Важнейшим параметром стабилитрона является, конечно же, напряжение стабилизации. Что это за параметр?
Возьмем стакан и наполним его водой…
Сколько воды мы ни нальем в стакан, лишнее выльется из стакана. Думаю, это понятно и дошкольнику.
Теперь по аналогии с электроникой. Стекло представляет собой стабилитрон. Уровень воды в стакане полном до краев — это напряжение стабилизации стабилитрон. Представьте себе большой кувшин с водой рядом со стаканом. Мы собираемся наполнить наш стакан водой из кувшина, но при этом не смеем прикасаться к кувшину. Вариант только один — вылить воду из кувшина, пробив дырочку в самом кувшине. Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли налить в стакан воду. Если объяснить языком электроники, у кувшина больше «напряжения», чем у стакана.
Итак, уважаемые читатели, в стекле заключен весь принцип работы стабилитрона.
Какую бы струю мы на него ни лили (ну, конечно, в пределах разумного, иначе стакан унесет и разобьется), стакан всегда будет полон. Но заливку необходимо производить сверху. Значит, напряжение, которое мы подаем на стабилитрон, должно быть выше напряжения стабилизации стабилитрона.
Маркировка стабилитрона
Для того чтобы узнать напряжение стабилизации советского стабилитрона нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В:
Параметры для него ищем в онлайн справочниках в интернете. Как видите, его стабилизация напряжения при комнатной температуре составляет около 10 вольт.
Зарубежные стабилитроны легче маркировать. Если внимательно присмотреться, то можно увидеть простую надпись:
5V1 — это значит напряжение стабилизации данного стабилитрона 5,1 Вольта. Гораздо проще, не так ли?
Катод зарубежных стабилитронов маркируется в основном черной полосой.
Как проверить стабилитрон
Как проверить стабилитрон? Да как же! А как проверить диод вы можете посмотреть в этой статье.
Давайте проверим наш стабилитрон. Надеваем циферблат и цепляем красным щупом к аноду, а черным к катоду. Мультиметр должен показать прямое падение напряжения.
Меняем щупы местами и видим один. Это означает, что наш стабилитрон находится в полной боевой готовности.
Что ж, пришло время для экспериментов. В схемах стабилитрон включен последовательно с резистором:
где Uвх — входное напряжение, Uвых.ст. — выходное стабилизированное напряжение
Если внимательно посмотреть на схему, то мы получим не что иное, как делитель напряжения. Здесь все элементарно и просто:
Uвх = Uвых.стаб + Uрезистор
Или словами: входное напряжение равно сумме напряжений на стабилитроне и на резисторе.
Эта схема называется параметрический стабилизатор на одном стабилитроне. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно, погуглите 😉
Итак, собираем схему.
Мы взяли резистор номиналом 1,5 кОм и стабилитрон на напряжение стабилизации 5,1 вольта. Слева цепляем Блок питания, а справа измеряем полученное напряжение мультиметром:
Теперь внимательно следим за показаниями мультиметра и блока питания:
Итак, пока все понятно, еще и напряжения добавляем… Упс! У нас входное напряжение 5,5 Вольт, а выходное 5,13 Вольт! Так как напряжение стабилизации стабилитрона 5,1 Вольта, как мы видим, он стабилизируется отлично.
Добавим еще вольт. Входное напряжение 9 Вольт, а на стабилитроне 5,17 Вольт! Удивительно!
Еще добавляем… Напряжение на входе 20 Вольт, а на выходе как ни в чем не бывало 5,2 Вольта! 0,1 Вольта — это ну очень маленькая погрешность, ею можно даже пренебречь в некоторых случаях.
Вольт-амперная характеристика стабилитрона
Думаю не мешало бы рассмотреть вольт-амперную характеристику (ВАХ) стабилитрона. Выглядит это примерно так:
где
Iпр — постоянный ток, А
Uпр – прямое напряжение, В
Эти два параметра не используются в стабилитроне.
Уобр — обратное напряжение, В
Усть — номинальное напряжение стабилизации, В
Iст — номинальный ток стабилизации, А
Номинал — имеется в виду нормальный параметр, при котором возможна длительная работа радиоэлемента.
Imax — максимальный ток стабилитрона, А
Imin — минимальный ток стабилитрона, А
Ист, Iмакс, Имин – это ток, протекающий через стабилитрон при его работе.
Так как стабилитрон работает именно в обратной полярности, в отличие от диода (стабилитрон подключается катодом к плюсу, а диод катодом к минусу), то рабочая зона будет именно такой отмечены красным прямоугольником.
Как видим, при некотором напряжении Uрев наш график начинает падать вниз. В это время в стабилитроне происходит такая интересная вещь, как пробой. Короче, он уже не может наращивать на себе напряжение, а в это время начинает увеличиваться ток в стабилитроне.
Самое главное не переборщить с силой тока, больше Imax, иначе стабилитрон получит кердык. Наилучшим режимом работы стабилитрона считается режим, при котором ток через стабилитрон находится где-то посередине между его максимальным и минимальным значением. На графике это будет рабочая точка режим работы стабилитрона (отмечено красным кружком).
Вывод
Раньше, во времена дефицитных деталей и начала расцвета электроники, часто применялся стабилитрон, как ни странно, для стабилизации выходного напряжения. В старых советских книгах по электронике можно увидеть такой участок схемы различных источников питания:
Слева в красной рамке я отметил знакомый вам участок схемы блока питания. Здесь мы получаем постоянное напряжение из переменного напряжения. Справа в зеленой рамке схема стабилизации ;-).
В настоящее время трехвыводные (интегральные) стабилизаторы напряжения заменяют стабилизаторы на основе стабилитронов, так как они в разы лучше стабилизируют напряжение и имеют хорошую мощность рассеивания.
На Али можно взять сразу целый комплект стабилитронов, от 3,3 Вольта до 30 Вольт. Выбирайте на свой вкус и цвет.
Блок питания 0-30 Вольт своими руками
Сколько интересных радиоприборов собрано радиолюбителями, но основа, без которой практически ни одна схема работать не будет блок питания … .Часто руки не доходят до сборки приличного блока питания. Конечно, промышленность выпускает достаточно качественные и мощные стабилизаторы напряжения и тока, однако они не везде продаются и не у всех есть возможность их купить. Легче паять своими руками.
Схема блока питания:
Предлагаемая схема простого (всего 3 транзистора) блока питания выгодно отличается от аналогичных точностью поддержания выходного напряжения — здесь применена компенсационная стабилизация, пусковая надежность, широкая регулировка ассортимент и недорогие недефицитные запчасти.
После правильной сборки работает сразу, только стабилитрон подбираем по требуемому значению максимального выходного напряжения БП.
Делаем корпус из того, что есть под рукой. Классический вариант представляет собой металлический ящик от компьютерного БП формата ATX. Наверняка у всех их много, так как иногда они перегорают, и проще купить новый, чем ремонтировать.
Трансформатор на 100 ватт отлично влезет в корпус, и останется место для платы с деталями.
Кулер можно оставить — лишним не будет. А чтобы он не шумел, просто питаем его через токоограничивающий резистор, который вы подберете опытным путем.
Для передней панели я не поскупился и купил пластиковую коробку — в ней очень удобно делать отверстия и прямоугольные окошки для индикаторов и регуляторов.
Берем стрелочный амперметр — чтобы хорошо были видны скачки тока, а вольтметр ставим на циркулятор — так удобнее и красивее!
После сборки регулируемого блока питания проверяем его в работе — он должен давать практически полный ноль при нижнем (минимальном) положении регулятора и до 30В при верхнем.
Подключив нагрузку в полампера, смотрим на падение выходного напряжения. Он также должен быть минимальным.
В общем, при всей кажущейся простоте этот блок питания, наверное, один из лучших по своим параметрам. При необходимости к нему можно добавить блок защиты — пару дополнительных транзисторов.
Стабилитрон — полупроводниковый диод с уникальными свойствами. Если обычный полупроводник является изолятором при обратном включении, то эту функцию он выполняет до определенного увеличения значения приложенного напряжения, после чего происходит лавинообразно обратимый пробой. При дальнейшем увеличении обратного тока, протекающего через стабилитрон, напряжение продолжает оставаться постоянным за счет пропорционального уменьшения сопротивления. Таким образом можно добиться режима стабилизации.
В закрытом состоянии сначала протекает небольшой ток утечки через стабилитрон. Элемент ведет себя как резистор, величина сопротивления которого велика. При пробое сопротивление стабилитрона становится пренебрежимо мало. Если продолжать увеличивать напряжение на входе, элемент начинает нагреваться и при превышении тока допустимого значения происходит необратимый тепловой пробой. Если до этого дело не доводить, то при изменении напряжения от нуля до верхней границы рабочего участка свойства стабилитрона сохраняются.
Когда стабилитрон подключен напрямую, характеристики такие же, как у диода. Когда плюс подключен к p-области, а минус к n-области, сопротивление перехода мало и ток через него протекает свободно. Она возрастает с увеличением входного напряжения.
Стабилитрон — это специальный диод, который чаще всего подключается в обратном направлении. Элемент изначально закрыт. Когда происходит электрический пробой, стабилитрон напряжения поддерживает его постоянным в большом диапазоне токов.
На анод подается минус, а на катод плюс. Вне стабилизации (ниже точки 2) происходит перегрев и возрастает вероятность выхода элемента из строя.
Технические характеристики
Параметры стабилитронов следующие:
- U ст — напряжение стабилизации при номинальном токе I ст;
- I ст мин — минимальный ток возникновения электрического пробоя;
- I ст max — максимально допустимый ток;
- ТКН — температурный коэффициент.
В отличие от обычного диода, стабилитрон представляет собой полупроводниковый прибор, в котором на вольт-амперной характеристике области электрического и теплового пробоя расположены достаточно далеко друг от друга.
Часто указываемый в таблицах параметр связан с максимально допустимым током — рассеиваемой мощностью:
P max = I ст макс ∙ U ст.
Зависимость работы стабилитрона от температуры может быть как положительной, так и отрицательной. При последовательном соединении элементов с коэффициентами разного знака создаются прецизионные стабилитроны, не зависящие от нагрева или охлаждения.
Схемы подключения
Типовая схема простого стабилизатора состоит из балластного сопротивления R b и стабилитрона, шунтирующего нагрузку.
В некоторых случаях наблюдается нарушение стабилизации.
- Подача высокого напряжения на стабилизатор от источника питания при наличии фильтрующего конденсатора на выходе. Скачки тока при зарядке могут вызвать выход из строя стабилитрона или разрушение резистора R б.
- Отключение нагрузки. При подаче на вход максимального напряжения ток стабилитрона может превысить допустимый, что приведет к его нагреву и разрушению. Здесь важно соблюдать паспортную зону безопасной работы.
- Сопротивление R б выбирается малым, чтобы при минимально возможном напряжении питания и максимально допустимом токе на нагрузке стабилитрон находился в рабочей зоне регулирования.
Для защиты стабилизатора применяют схемы тиристорной защиты или
Резистор R б рассчитывают по формуле:
R б = (U пит — U ном) (I ст + I н).
Ток стабилитрона I ст выбирается между допустимыми максимальным и минимальным значениями в зависимости от напряжения на входе U пит и тока нагрузки I н.
Выбор стабилитронов
Элементы имеют широкий разброс по напряжению стабилизации. Для получения точного значения U н стабилитроны выбирают из одной партии. Есть типы с более узким диапазоном параметров. При большой мощности рассеивания элементы устанавливаются на радиаторы.
Для расчета параметров стабилитрона необходимы исходные данные, например, следующие:
- Uпит = 12-15 В — входное напряжение;
- U ст = 9 В — стабилизированное напряжение;
Параметры типичны для устройств с низким энергопотреблением.
При минимальном входном напряжении 12 В ток нагрузки выбирается не более 100 мА. По закону Ома можно найти общую нагрузку цепи:
R ∑ = 12 В / 0,1 А = 120 Ом.
Падение напряжения на стабилитроне 9 В. Для тока 0,1 А эквивалентная нагрузка будет:
R экв = 9 В / 0,1 А = 90 Ом.
Теперь можно определить балластное сопротивление:
R b = 120 Ом — 90 Ом = 30 Ом.
Выбирается из стандартного диапазона, где значение совпадает с расчетным.
Максимальный ток через стабилитрон определяется с учетом отключения нагрузки, чтобы он не вышел из строя при отпайке любого провода. Падение напряжения на резисторе будет:
U R = 15 — 9 = 6 В.
Тогда определяется ток через резистор:
I R = 6/30 = 0,2 А.
Так как стабилитрон включен к нему последовательно, I c = I R = 0,2 А.
Мощность рассеяния составит P = 0,2∙9 = 1,8 Вт.

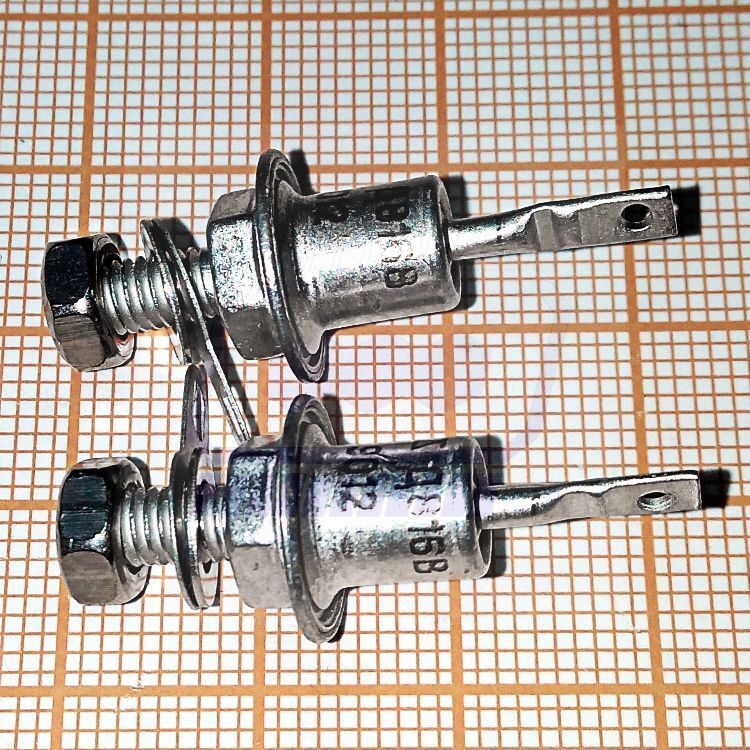

По полученным параметрам подходит стабилитрон Д815В выбран.
Симметричный стабилитрон
Симметричный диодный тиристор представляет собой переключающее устройство, проводящее переменный ток. Особенностью его работы является падение напряжения до нескольких вольт при включении в диапазоне 30-50 В. Его можно заменить двумя встречно включенными обычными стабилитронами. Устройства используются в качестве переключающих элементов.
Аналог стабилитрона
Когда нет возможности найти подходящий элемент, используется аналог стабилитрона на транзисторах. Их преимуществом является возможность регулирования напряжения. Для этого можно использовать усилители постоянного тока с несколькими ступенями.
На входе установлен делитель напряжения с R1. Если входное напряжение повышается, то на базе транзистора VT1 оно также увеличивается. При этом ток через транзистор VT2 увеличивается, что компенсирует рост напряжения, тем самым поддерживая его на выходе стабильным.
Маркировка стабилитрона
Доступны стеклянные стабилитроны и стабилитроны в пластиковых корпусах. В первом случае на них наносятся 2 цифры, между которыми располагается буква V. Надпись 9В1 означает, что U ст = 9,1 В.
На пластиковом корпусе надписи расшифрованы с помощью даташита, где можно узнать и другие параметры.
Темное кольцо на корпусе указывает на катод, к которому подключен плюс.
Вывод
Стабилитрон — это диод с особыми свойствами. Достоинством стабилитронов является высокий уровень стабилизации напряжения при широком диапазоне изменения рабочего тока, а также простые схемы подключения. Для стабилизации низкого напряжения приборы включают в прямом направлении, и они начинают работать как обычные диоды.
Много-много лет назад такого слова как стабилитрон вообще не существовало. Особенно в бытовой технике.
Попробуем представить громоздкий ламповый приемник середины ХХ века. Многие приносили их в жертву собственному любопытству, когда мама с папой приобретали что-то новое, а «Рекорд» или «Неман» отдавали на растерзание.
Блок питания лампового приемника был предельно прост: мощный куб силового трансформатора, имевший обычно всего две вторичные обмотки, диодный мост или селеновый выпрямитель, два электролитических конденсатора и двухваттный резистор между ними.
Первая обмотка питала накал всех ламп приемника переменным током и напряжением 6,3В (вольт), а около 240В приходило на примитивный выпрямитель для питания анодов ламп. О стабилизации напряжения речи не шло. Исходя из того, что прием радиостанций осуществлялся на длинных, средних и коротких волнах с очень узкой полосой и ужасным качеством, наличие или отсутствие стабилизации питающего напряжения никак не влияло на это качество, а там просто не могло быть приличного АЧХ на той элементной базе.
Стабилизаторы в то время применялись только в военных приемниках и передатчиках, разумеется тоже ламповых. Например: СГ1П — стабилизатор газоразрядный пальчиковый. Так продолжалось до тех пор, пока не появились транзисторы. А потом оказалось, что схемы, выполненные на транзисторах, очень чувствительны к колебаниям питающего напряжения, и обычного простого выпрямителя уже недостаточно. Используя физический принцип, присущий газоразрядным приборам, был создан полупроводниковый стабилитрон, реже называемый стабилитроном.
Графическое изображение стабилитрона на концептах.
Внешний вид стабилитронов. Первый — сверху в корпусе для поверхностного монтажа. Второй сверху — в стеклянном корпусе ДО-35 и мощностью 0,5 Вт. Третий — мощностью 1 Вт (ДО-41). Естественно, стабилитроны изготавливаются в самых разных корпусах. Иногда в одном корпусе сочетаются два элемента.
Принцип работы стабилитрона.
В первую очередь не следует забывать, что стабилитрон работает только в цепях постоянного тока. На него подается напряжение обратной полярности, то есть на анод стабилитрона будет подаваться минус «-«. При таком включении через него протекает обратный ток ( I обр ) от выпрямителя. Напряжение с выхода выпрямителя может измениться, обратный ток тоже изменится, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.
Стабилитрон работает на обратной ветви ВАХ (ВАХ), как показано на рисунке. Его основные параметры включают U ст … (напряжение стабилизации) и I ст … (ток стабилизации). Эти данные указываются в паспорте на конкретный тип стабилитрона. Причем значение максимального и минимального тока учитывают только при расчете стабилизаторов с прогнозируемым большим изменением напряжения.
Основные параметры стабилитронов.
Чтобы правильно подобрать стабилитрон, нужно разбираться в маркировке полупроводниковых приборов. Раньше все типы диодов, в том числе и стабилитроны, обозначались буквой «Д» и цифрой, определяющей, что это за устройство. Вот пример очень популярного стабилитрона Д814 (А, Б, В, Г). Буква указывала напряжение стабилизации.

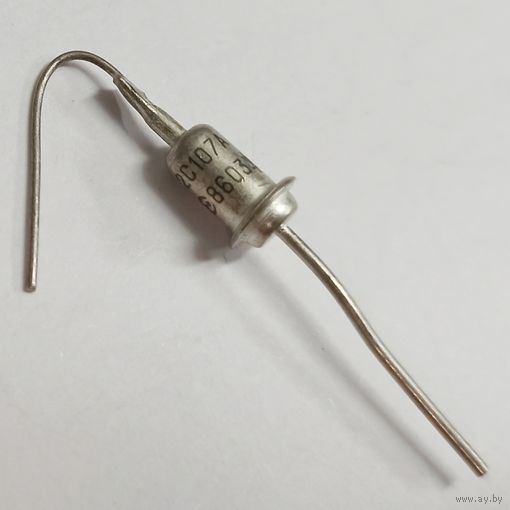

Рядом паспортные данные современного стабилитрона ( 2C147A ), который использовался в стабилизаторах для питания цепей на микросхемах популярных серий К155 и К133, выполненных по ТТЛ-технологии и имеющих напряжение питания 5В.
Для понимания маркировки и основных параметров современных отечественных полупроводниковых приборов необходимо знать небольшую легенду. Выглядят они так: цифра 1 или буква Г — германий, цифра 2 или буква К — кремний, цифра 3 или буква А — арсенид галлия. Это первый признак. Д — диод, Т — транзистор, С — стабилитрон, Л — светодиод. Это второй признак. Третий символ представляет собой группу цифр, указывающую на область применения устройства. Отсюда: ГТ 313 (1Т 313) — высокочастотный германиевый транзистор, 2С147 — кремниевый стабилитрон с номинальным напряжением стабилизации 4,7 вольта, АЛ307 — арсенид-галлиевый светодиод.
Вот схема простого, но надежного регулятора напряжения.
Между коллектором мощного транзистора и корпусом подается напряжение от выпрямителя и равное 12 — 15 вольт. С эмиттера транзистора снимаем 9В стабилизированного напряжения, так как в качестве стабилитрона VD1 используем надежный элемент Д814Б (см. таблицу). Резистор R1 — 1кОм, транзистор КТ819 обеспечивающий ток до 10 ампер.
Транзистор необходимо разместить на радиаторе. Единственным недостатком этой схемы является невозможность регулировки выходного напряжения. В более сложных схемах подстроечный резистор, конечно же, имеется. Все лабораторные и бытовые радиолюбительские блоки питания имеют возможность регулировки выходного напряжения от 0 до 20 — 25 вольт.
Интегральные стабилизаторы.
Развитие интегральной микроэлектроники и появление многофункциональных схем средней и высокой степени интеграции, безусловно, коснулись и проблем, связанных со стабилизацией напряжения. Отечественная промышленность напряглась и выпустила на рынок серию радиоэлектронных компонентов К142, которая состояла как раз из интегральных стабилизаторов. Полное название изделия было КР142ЕН5А, но так как корпус был маленький и название целиком не убрали, стали писать КРЕН5А или Б, а в разговоре называли просто «кренки».
Сам сериал был достаточно большим. В зависимости от буквы варьировалось выходное напряжение. Например, КРЕН3 выдавал от 3 до 30 вольт с возможностью регулировки, а КРЕН15 представлял собой пятнадцативольтовый двухполярный блок питания.
Подключение интегральных стабилизаторов серии К142 было предельно простым. Два сглаживающих конденсатора и сам стабилизатор. Взгляните на диаграмму.
Если есть необходимость получить другое стабилизированное напряжение, то поступаем следующим образом: допустим используем микросхему КРЕН5А на 5В, но нужно другое напряжение. Затем между вторым выводом и корпусом ставится стабилитрон таким образом, что сложив напряжение стабилизации микросхемы и стабилитрон, мы бы получили требуемое напряжение. Если добавить стабилитрон КС191 при V=9,1+5В микросхемы, то на выходе получаем 14,1 вольта.
Простейший блок питания 0-30 Вольт для радиолюбителя.
Схема.
В этой статье мы продолжаем тему схемотехники блоков питания для радиолюбительских лабораторий. На этот раз речь пойдет о самом простом устройстве, собранном из радиодеталей отечественного производства, причем с минимальным их количеством.
Итак, схема блока питания:
Как видите, все просто и доступно, элементная база широко распространена и не содержит недостатков.
Начнем с трансформатора. Его мощность должна быть не менее 150 Вт, напряжение вторичной обмотки — 21…22 вольта, тогда после диодного моста на емкости С1 получится около 30 вольт. Рассчитайте так, чтобы вторичная обмотка могла обеспечить 5 ампер.
После понижающего трансформатора стоит диодный мост, собранный на четырех 10-амперных диодах Д231. Запас тока конечно хороший, но конструкция довольно громоздкая. Лучшим вариантом будет использование импортной диодной сборки типа РС602, при малых габаритах она рассчитана на ток 6 Ампер.
Электролитические конденсаторы рассчитаны на рабочее напряжение 50 вольт. C1 и C3 можно установить от 2000 до 6800 мкФ.
Стабилитрон D1 — задает верхний предел регулировки выходного напряжения. На схеме мы видим надпись Д814Д х 2, что означает, что Д1 состоит из двух последовательно соединенных стабилитронов Д814Д. Напряжение стабилизации одного такого стабилитрона составляет 13 Вольт, а значит два соединенных последовательно дадут нам верхний предел регулировки напряжения 26 Вольт за вычетом падения напряжения на переходе транзистора Т1. В результате вы получите плавную регулировку от нуля до 25 вольт.
КТ819 используется в качестве регулирующего транзистора в схеме; они выпускаются в пластиковых и металлических корпусах. Распиновку, размеры корпуса и параметры этого транзистора смотрите на следующих двух картинках.
макирчи да кума наура. Sauya таре да диммеры
Специальные элементы управления ана amfani да су daidaita haske да Lagwani fitilu. Wadannan na’urori ana kuma kiransa затемняет. Версии Sun zama a daban-daban, da kuma, idan ya cancanta, cikin kantin sayar da za ka iya ko da yaushe zabi da ya dace model. Амма, вс майе гурбин Вани Рангади Вато Убангиджи Йесу Кристи Вани Лагвани фитилар. Сауки гьяра хада да вани Ротари май кула да алкалами. Lokacin да kafa да яркость bangaren кара canje-canje cikin wutar lantarki amfani.
Idan ka tuna da haihuwa kwanaki, да контроль для daidaitawa haske ba amfani da su. Маймакон хака, мусамман затемняет шигар. Tare da su taimako, za ka iya ma iya sarrafawa mai kyalli fitilu. Генерал, таре да айкинсу су джимре да кьяу, амма да сука йи дайа хасара. Яке да алака да амфани да вутар лантарки. Камар ядда, он же амбата а байя, та замани, гвамнони сияр каса вутар лантарки идан амфани ба цике ия айки. A cikin hali na сопротивления cewa mulki ba tambaya. Da ƙaramar wuta da cinye wutar lantarki, kazalika da a kalla. Haddi a cikinwananharkatubazuwazafi.
Студенты al’ada kayyadewa
Простой диммер kewaye ya shafi yin amfani da mikakke типа потенциометра, da kuma biyu daga транзисторы таре да низкий iko. Конденсаторы Don kashe high mita an yi amfani da tsarin. A tsakiya a cikin na’urori na da irinwannan bukatar kawai irin ferrite. Диодный тиристор Nan da nan kafin m an saita zuwa da Shockley.
Yadda za a juya kira na sauri zuwa fitila?
Дон тебур фитила да диммер айки куллум, дуба ирин арфин лантарки и фадин полупроводник. Wannan za a iya yi amfani da wani al’ada magwajin. Затем дуба да хукумар кван фитила. Idan an saita однокального типа, dukkan yi совершенно кавай. Полупроводники fitarwa muhimmanci alaka zuwa kanti takware, wanda yana da mummunan полярность. Wannan yanayin da matsakaicin juriya dole 3 Ом. Don gwada na’urar, dole ne ka juya da mai kula da duba lokaci guda ga kwarjinin Lagwani fitilu.
Girkawa a tura button a cikin fitilar
Don sarrafa kwarjinin Lagwani fitilu aiki yadda ya kamata, yana da muhimmanci ga zama saba da na’urar правление. Затем кана букатар ка гама дук ламбоби. Идан кевайе да аке амфани да Мульти-ташар, да ирин арфин лантарки ан ши ака бари магваджин. Fili kai tsaye Lambobin ɗauke da пайка. Яна да muhimmanci местонахождение guda местонахождение aiki ba ciwo резисторы. Bugu da ƙari, kana bukatar ka kula da wayoyi rufi. Кафин джуя кан кула кана со ка дуба дук садарва суна аминтатту. Баян да икон Самар да ши пе зама доле я yi kokarin canza haske та latsa maɓallin.
High Haske Controls
High-ƙarfin lantarki диммер освещения, kamar yadda mai mulkin, za a iya samu a sinimomi. Акваи Лагвани фитилу суна амфани да довольно ико, да кума na’urar dole iya yin tsayayya nauyi. Симисторы га ванан далили, хай-арфин лантарки (алама да КУ202) тамбая. Биполярные транзисторы аке амфани да ши, дук да хака, да саба гьяре-гьяре гаре та аке ма кафа.
Диод гадоджи припаял куса да тиристоры кума ваджиби не гам сигинар ватса. Диоды Зенера были изготовлены из того же самого материала, что и D814. Su ne a cikin shagon ne совершенно tsada, kumawanan ya kamata a dauka a cikin asusun. М резисторы цикин царин не ия инь цайя ирин арфин лантарки ияка на 60 Ом. Wannan lokaci, na al’ada da takwarorinsu Fused da kawai 5 Ом.
Модель тары резисторов daidaici
Диммер резисторов na irinwann aka tsara don Lagwani talakawan iko. Стабилитроны и обычные стабилитроны, резисторы на 12 В и редко. Низкая мита gyare-gyare za iya amfani da su. Дон кара ватсин коэффициент а ваннан харка ши не зай иу та кара яван конденсаторы. Domin triac su dole ne a sanya shi a cikin nau’i-nau’i. Wannan yanayin, da zafi asarar zai zama kadan. Korau juriya cibiyar sadarwa ne sau da yawa wani tsanani matsalar. Obalodi kyakkyawan взять kaiwa zuwa fashewa да стабилитрон. Электролитические конденсаторы очень дешевы. Баббан абу таре да ванан ба — кар а ба кайфи хай арфин лантарки га фитила.
A kayyadewa kewaye da резисторы высокомегаомными
Haske iko da irinwanan za a iya amfani da su iko daban-daban na fitilu. Учащиеся используют высокомегаомные резисторы переменного тока, казалика и стабилитрон. Тиристор ваннан харка да ака кафа куса да вани конденсатор. Дон ярость iyaka Mita kwararru Sau да yawa amfani да Fis Ирин. Sun iya yin tsayayya da wani kaya na 4 A. Wannan iyaka mita na fitarwa zai kasance a kalla 50 Гц. джанар мануфар шигар да арфин лантарки триак юре в 15 т.
Sauya таре да gwamnoni су ɗauko
