Какое сечение кабеля необходимо для мощности 100 кВт. Как рассчитать необходимое сечение провода. На что обратить внимание при выборе кабеля большой мощности. Какие факторы влияют на выбор сечения кабеля.
Основные параметры для расчета сечения кабеля на 100 кВт
При выборе кабеля для мощности 100 кВт необходимо учитывать несколько ключевых параметров:
- Напряжение сети (как правило 380 В для трехфазной сети)
- Материал жил кабеля (медь или алюминий)
- Тип изоляции и условия прокладки
- Длина кабельной линии
- Допустимые потери напряжения
Расчет сечения кабеля начинается с определения рабочего тока по формуле:
I = P / (√3 * U * cosφ)
Где:
- I — рабочий ток, А
- P — мощность нагрузки, Вт (в нашем случае 100000 Вт)
- U — линейное напряжение, В (380 В)
- cosφ — коэффициент мощности (примем за 0,95)
Подставляем значения:
I = 100000 / (1,73 * 380 * 0,95) = 160 А
Таким образом, для мощности 100 кВт рабочий ток составит около 160 А.

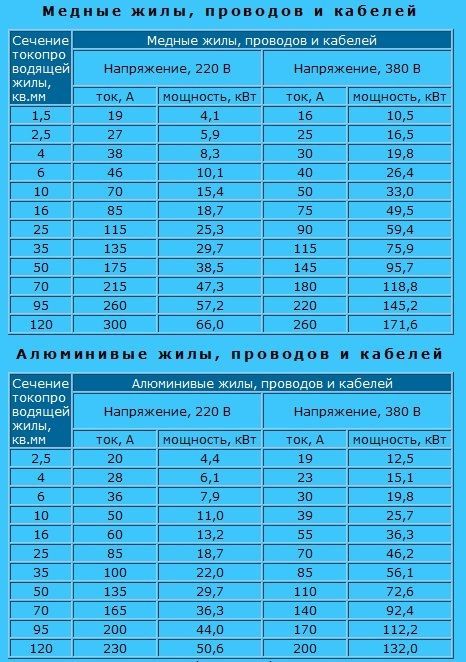

Выбор сечения медного кабеля для мощности 100 кВт
Для медного кабеля при трехфазной прокладке минимальное допустимое сечение для тока 160 А составляет:
- 70 мм² — при прокладке в воздухе
- 50 мм² — при прокладке в земле
Однако на практике рекомендуется выбирать сечение с запасом. Оптимальным вариантом будет кабель сечением:
- 95 мм² — при прокладке в воздухе
- 70 мм² — при прокладке в земле
Это обеспечит надежную работу и позволит избежать перегрева кабеля.
Выбор сечения алюминиевого кабеля для 100 кВт
Для алюминиевого кабеля потребуется большее сечение из-за более низкой проводимости алюминия по сравнению с медью. Минимально допустимое сечение составит:
- 95 мм² — при прокладке в воздухе
- 70 мм² — при прокладке в земле
Рекомендуемое сечение с запасом:
- 120 мм² — при прокладке в воздухе
- 95 мм² — при прокладке в земле
Важно помнить, что алюминиевые кабели имеют ряд недостатков по сравнению с медными, поэтому для мощности 100 кВт предпочтительнее использовать медный кабель.
Факторы, влияющие на выбор сечения кабеля
При окончательном выборе сечения кабеля на 100 кВт следует учитывать дополнительные факторы:
- Температура окружающей среды — при высоких температурах может потребоваться увеличение сечения
- Способ прокладки — в трубах, в земле, открыто
- Длина кабельной линии — на больших расстояниях возрастают потери
- Перспектива увеличения нагрузки в будущем
- Экономическая целесообразность
Учет этих факторов позволит подобрать оптимальное сечение кабеля для конкретных условий эксплуатации.
Расчет потерь напряжения в кабеле на 100 кВт
Важным параметром при выборе сечения является допустимая потеря напряжения. Для расчета используется формула:
ΔU = (√3 * ρ * L * I * cosφ) / S
Где:
- ΔU — потеря напряжения, В
- ρ — удельное сопротивление материала жил (для меди 0,0175, для алюминия 0,028)
- L — длина кабеля, м
- I — рабочий ток, А
- cosφ — коэффициент мощности
- S — сечение жил, мм²
Допустимая потеря напряжения не должна превышать 5% от номинального. При больших потерях необходимо увеличить сечение кабеля.
Особенности выбора кабеля для трехфазной сети на 100 кВт
При выборе кабеля для трехфазной сети мощностью 100 кВт следует обратить внимание на следующие моменты:
- Кабель должен быть пятижильным (3 фазы, нейтраль и заземление)
- Сечение нейтрального и заземляющего проводников может быть меньше фазных
- Необходимо правильно выбрать защитную аппаратуру (автоматы, УЗО)
- Желательно использовать кабель с изоляцией, не поддерживающей горение
Правильный выбор кабеля обеспечит надежную и безопасную эксплуатацию электроустановки большой мощности.
Рекомендуемые марки кабелей для мощности 100 кВт
Для передачи мощности 100 кВт рекомендуется использовать следующие марки кабелей:
- ВВГнг(А)-LS 5×70 — медный кабель с ПВХ изоляцией, не распространяющий горение
- АВВГнг(А)-LS 5×120 — алюминиевый кабель с аналогичными характеристиками
- ВБбШв 5×70 — медный бронированный кабель для прокладки в земле
- АВБбШв 5×120 — алюминиевый бронированный кабель для прокладки в земле
При выборе конкретной марки кабеля следует учитывать условия прокладки и эксплуатации.
Экономические аспекты выбора кабеля на 100 кВт
При выборе кабеля большой мощности важно учитывать не только технические, но и экономические факторы:
- Стоимость кабеля разного сечения и из разных материалов
- Затраты на монтаж и прокладку
- Потери электроэнергии при эксплуатации
- Срок службы кабеля
- Стоимость замены в случае выхода из строя
Часто более дорогой медный кабель оказывается выгоднее в долгосрочной перспективе за счет меньших потерь и большего срока службы. Однако для каждого конкретного случая необходим индивидуальный расчет.
Калькулятор сечения кабелей, тока и мощности генераторов. Рекомендации от Мототех
Калькулятор сечения кабелей, мощности и тока дизельных генераторов даст четкий ответ на следующие вопросы:
- Какой кабель выбрать для дизельного генератора по мощности? Как выбрать кабель для ИБП?
- Какой номинал автомата защиты, щита байпаса или АВРа использовать для генератора или для ИБП?
- Как рассчитать токи дизельного генератора, ИБП или другого оборудования?
Определитесь, для какой сети считаем:
Трехфазная сеть 380/400ВОднофазная сеть 220/230В
Введите одно из имеющихся значений:
кВт
(киловатт)
кВА
(киловольт-ампер)
А
(ампер)
Получите результат:
кВт
(киловатт)
кВА
(киловольт-ампер)
А
(ампер)
Дополнительно:
Номинал автомата защиты и сечение кабеля
Расширенные настройки, только для продвинутых пользователей:
COS (ɸ), он же коэффициент мощности
0.
80.91.0
Напряжение сети – 230В/400В220В/380В
Минимальное значение силы тока в нашем калькуляторе – 10А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для генераторов — АВР 16А.
Для ИБП — щит байпаса 16А.
Кабель для улицы: медь ВБШв 4х4,0 или алюминий АВБШв 4х6,0
Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для ИБП — щит байпаса 16А.
Кабель для улицы: медь ВБШв 4х4,0 или алюминий АВБШв 4х6,0
Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А
Для генераторов — АВР 32А.
Для ИБП — щит байпаса 32А.
Кабель для улицы: медь ВБШв 4х6,0 или алюминий АВБШв 4х16,0
Для помещения: медь ВВГнг(А) 4х4,0 или алюминий АВВГнг(А) 4х6,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А
Для генераторов — АВР 63А.
Для ИБП — щит байпаса 63А.
Кабель для улицы:
медь ВБШв 4х10,0 или алюминий АВБШв 4х25,0
Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х25,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А
Для генераторов — АВР 80А.
Для ИБП — щит байпаса 80А.
Кабель для улицы: медь ВБШв 4х16,0 или алюминий АВБШв 4х35,0
Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х35,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А
Для генераторов — АВР 100А.
Для ИБП — щит байпаса 100А.
Кабель для улицы: медь ВБШв 4х16,0 или алюминий АВБШв 4х50,0
Для помещения: медь ВВГнг(А) 4х16,0 или алюминий АВВГнг(А) 4х50,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А
Для генераторов — АВР 125А.
Для ИБП — щит байпаса 125А.
Кабель для улицы: медь ВБШв 4х25,0 или алюминий АВБШв 4х70,0
Для помещения: медь ВВГнг(А) 4х25,0 или алюминий АВВГнг(А) 4х70,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А
Для генераторов — АВР 160А.
Для ИБП — щит байпаса 160А.
Кабель для улицы: медь ВБШв 4х35,0 или алюминий АВБШв 4х120,0
Для помещения: медь ВВГнг(А) 4х35,0 или алюминий АВВГнг(А) 4х120,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 200А
Для генераторов — АВР 200А.
Для ИБП — щит байпаса 200А.
Кабель для улицы: медь ВБШв 4х50,0 или алюминий АВБШв 4х150,0
Для помещения: медь ВВГнг(А) 4х50,0 или алюминий АВВГнг(А) 4х150,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 250А
Для генераторов — АВР 250А.
Для ИБП — щит байпаса 250А.
Кабель для улицы: медь ВБШв 4х70,0 или алюминий АВБШв 4х240,0
Для помещения: медь ВВГнг(А) 4х70,0 или алюминий АВВГнг(А) 4х240,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 400А
Для генераторов — АВР 400А.
Для ИБП — щит байпаса 400А.
Кабель для улицы: медь ВБШв 4х150,0 или 2 шт. алюминий АВБШв 4х150,0
Для помещения: медь ВВГнг(А) 4х120,0 или 2 шт. алюминий АВВГнг(А) 4х150,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 630А
Для генераторов — АВР 630А.
Для ИБП — щит байпаса 630А.
Кабель для улицы: 2 шт. медь ВБШв 4х95,0 или 3 шт. алюминий АВБШв 4х150,0
Для помещения: 2 шт. медь ВВГнг(А) 4х95,0 или 3 шт. алюминий АВВГнг(А) 4х150,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 800А
Для генераторов — АВР 800А.
Для ИБП — щит байпаса 800А.
Кабель для улицы: 3 шт. медь ВБШв 4х120,0 или 4 шт. алюминий АВБШв 4х150,0
Для помещения: 3 шт. медь ВВГнг(А) 4х120,0 или 4 шт. алюминий АВВГнг(А) 4х150,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1000А
Для генераторов — АВР 1000А.
Для ИБП — щит байпаса 1000А.
Кабель для улицы: 2 шт. медь ВБШв 4х185,0 или 4 шт. алюминий АВБШв 4х240,0
Для помещения: 2 шт.
медь ВВГнг(А) 4х185,0 или 4 шт. алюминий АВВГнг(А) 4х240,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1250А
Для генераторов — АВР 1250А.
Для ИБП — щит байпаса 1250А.
Кабель для улицы: 4 шт. медь ВБШв 4х120,0 или 5 шт. алюминий АВБШв 4х240,0
Для помещения: 4 шт. медь ВВГнг(А) 4х120,0 или 5 шт. алюминий АВВГнг(А) 4х240,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1600А.
Для генераторов — АВР 1600А.
Для ИБП — щит байпаса 1600А.
Кабель для улицы: 4 шт. медь ВБШв 4х150,0 или 6 шт. алюминий АВБШв 4х240,0
Для помещения: 4 шт. медь ВВГнг(А) 4х150,0 или 6 шт. алюминий АВВГнг(А) 4х240,0
Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует
рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели)
только по результатам проектных изысканий.
Минимальное значение силы тока в нашем калькуляторе – 16А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А (с запасом)
Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0
Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0
Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А
Кабель для улицы: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВБШвнг(А) 2х35,0
Для помещения: медь ВВГ-Пнг(А) 2х6,0 или алюминий АВВГнг(А) 2х16,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А
Кабель для улицы: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВБШвнг(А) 2х50,0
Для помещения: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВВГнг(А) 2х25,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А
Кабель для улицы: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВБШвнг(А) 2х70,0
Для помещения: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВВГнг(А) 2х35,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А
Кабель для улицы: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВБШвнг(А) 2х70,0
Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х35,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А
Кабель для улицы: медь ВВГ-Пнг(А) 2х50,0 или алюминий АВБШвнг(А) 2х95,0
Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х50,0
Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А
Кабель для улицы: медь ВВГ-Пнг(А) 2х70,0 или алюминий АВБШвнг(А) 2х120,0
Для помещения: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВВГнг(А) 2х70,0
Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует
рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели)
только по результатам проектных изысканий.
Данные по кабелям даны с небольшим запасом, так как мы из практического опыта знаем, какого качества иногда бывают даже ГОСТовские кабеля.
Обратитесь в нашу сервисную службу, если вам необходим монтаж генератора.
Сечение кабеля при нагрузке 75 кВт: сколько киловатт выдержит
Содержание
- Расчет сечения провода
- Пример расчета сечения кабеля
- Как узнать, какое сечение нужно для разного напряжение (3, 10, 6, 5, 2, 100, 1, и 8 кВт)
- РАСЧЕТ СЕЧЕНИЯ ПРОВОДА
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы.
Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу
Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу.
Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.
Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

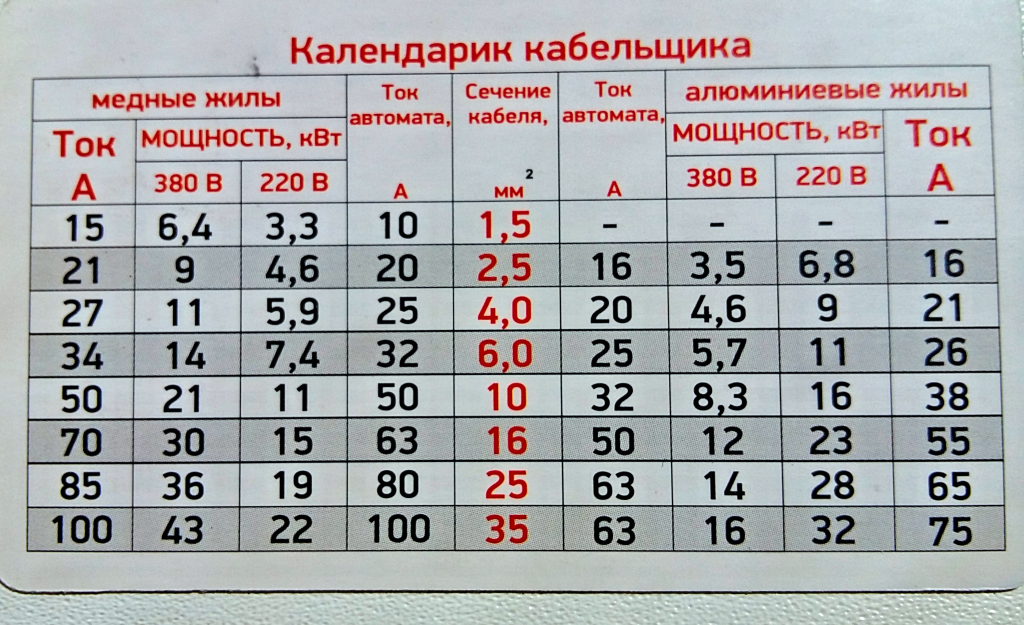

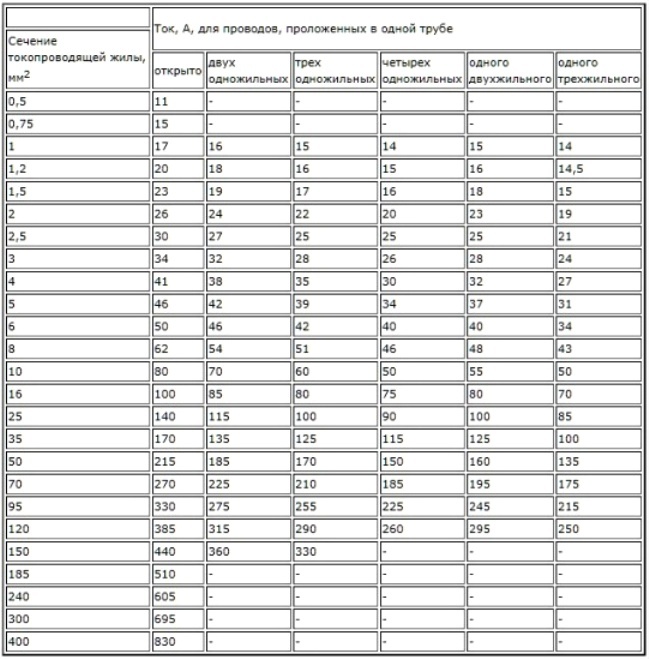

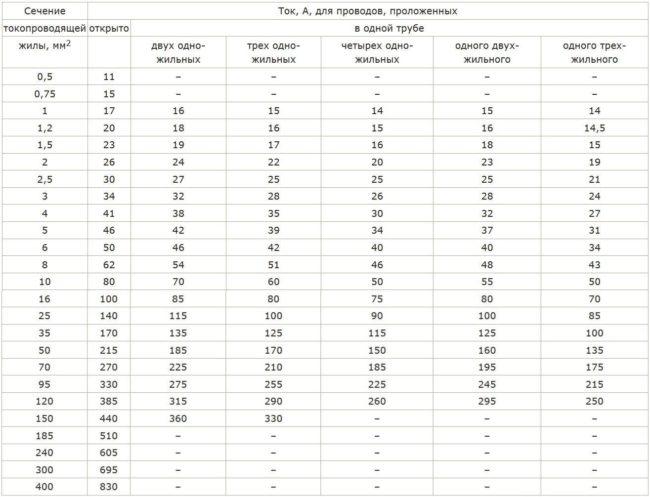

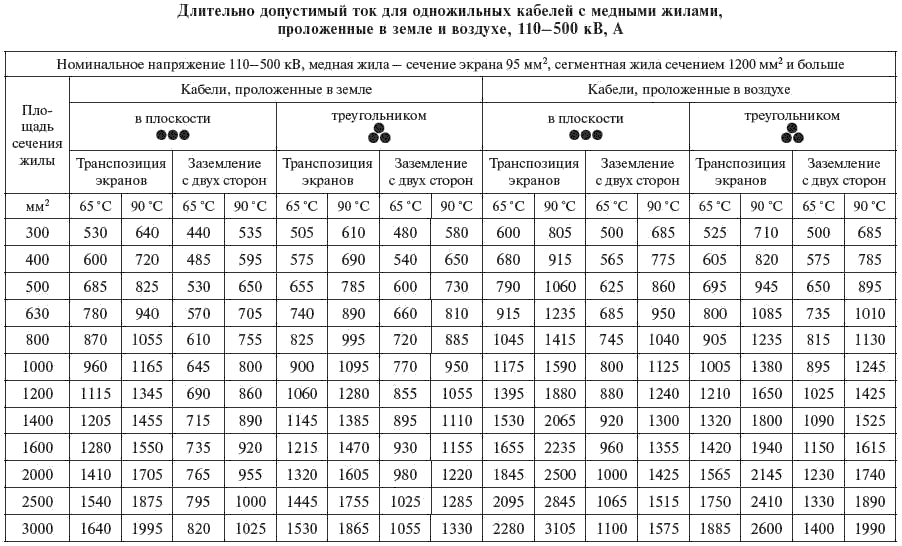

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.
| Сечение жилы провода, мм2 | Медные жилы | Алюминиевые жилы | ||
|---|---|---|---|---|
| Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
| 0.5 | 6 | 1300 | ||
| 0.75 | 10 | 2200 | ||
| 1 | 14 | 3100 | ||
| 1.5 | 15 | 3300 | 10 | 2200 |
| 2 | 19 | 4200 | 14 | 3100 |
2. 5 |
21 | 4600 | 16 | 3500 |
| 4 | 27 | 5900 | 21 | 4600 |
| 6 | 34 | 7500 | 26 | 5700 |
| 10 | 50 | 11000 | 38 | 8400 |
| 16 | 80 | 17600 | 55 | 12100 |
| 25 | 100 | 22000 | 65 | 14300 |
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
- Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет. тр. Ду |
в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | ||||||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Как узнать, какое сечение нужно для разного напряжение (3, 10, 6, 5, 2, 100, 1, и 8 кВт)
Прежде всего следует разобраться, чем провод отличается от кабеля.
В оплетке кабеля присутствует несколько жил проводника, а провод — это единичная жила в кожухе. В свою очередь проводник встречается одно- и многопроволочный.
Одножильные модели
На определение сечения провода влияют несколько факторов:
- материал изготовления токопроводящей части;
- вид изолирующего слоя;
- суммарная мощность приборов на магистрали;
- вид прокладки (скрытая, открытая проводка).
К токопроводящим материалам относят медь и алюминий. Достоинства алюминия — более низкая стоимость, но он хрупкий, температура плавления — 657 °С и на поверхности образуется оксидная пленка, сопротивляющаяся передаче тока. После нескольких сгибаний проволока ломается, поэтому срок эксплуатации электросети с алюминиевым сердечником ниже, чем с медным.
Проводы из меди имеют высокую температуру плавления — 1083 °С, более вязкую структуру, не переламываются при изгибе. Несмотря на высокую цену, медные провода чаще используют для монтажа электрических сетей, имеющие высокую надежность и длительный срок эксплуатации.
Одно- и многопроволочные жилы
Изоляцией служит полихлорвиниловое покрытие, которое имеет высокую сопротивляемость нагреву и нейтрально ко многим химическим соединениям. Существует изоляционная оплетка, но ее чаще применяют на жилах высокой мощности.
Важно! Перед выбором сечения провода нужно подсчитать нагрузку на сеть в киловаттах. Эта величина равняется суммарной мощности всей техники, которая будет подключена к сети
Перед монтажом розеток нужно просчитать нагрузку на сеть
РАСЧЕТ СЕЧЕНИЯ ПРОВОДА
Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):S=π*d2/4=3.14*d2/4=0.8*d2.
Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 — сечение в мм2, а 2 — количество жил.
Чем больше сечение, тем большую токовую нагрузку выдерживает провод. При одинаковых сечениях медного и алюминиевого проводов — медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.
Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).
Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм2. Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:
- d=√1.27*I/Iρ=1.1*√I/Iρ — получаем значение диаметра провода,
- S=0.8*d2 — ранее полученная формула для расчета сечения,
Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:
S=I/Iρ
Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.
Tags: ip, ампер, бра, вид, выбор, дом, е, кабель, как, киловатт, кт, монтаж, мощность, напряжение, нейтраль, провод, р, работа, размер, расчет, сеть, срок, ток, ук
ПОДБОР КАБЕЛЯ ПО МОЩНОСТИ
Домашняя электросеть прослужит долго, если сечение кабеля будет подобрано правильно.
Учитывается мощность, вид кабеля, напряжение и другие параметры.
Виды кабелей
Одну либо несколько жил, проводящих ток, покрытых изоляцией и находящихся в общей оболочке, называют кабелем. В зависимости от применения кабели подразделяются на следующие категории:
- силовой, по которому передается электрическая энергия токами промышленных частот;
- слаботочный, где напряжение составляет 25 В;
- высокочастотный, уменьшающий потерю передачи данных при трансляции;
- оптический;
- монтажный;
- управления.
Кабельные изделия отличаются по экранированию, количеству жил, изоляционному слою, материалу. Кабель изготавливается из меди либо алюминия. Эти металлы выдерживают напряжение 750 кВ. Срок эксплуатации кабеля составляет примерно 30 лет. Лучший изоляционный слой — это сшитый полиэтилен.
Силовые кабели, по которым транспортируется электроэнергия потребителю, прокладываются стационарно.
Разное электрооборудование соединяется монтажными кабелями. Максимальное напряжение, которое выдержит этот тип кабельного изделия, составляет 500 В. Жилы изготавливаются из меди, устойчивой к низкой температуре.
Разные цепи управления, освещение любого станка и иное промышленное оборудование работает благодаря кабелям управления. Максимальное напряжение, которое выдерживает это изделие, составляет 600 В.
Кабельные коммуникации могут располагаться под землей, водой.
Расчет мощности кабеля
Чтобы правильно рассчитать площадь среза токоведущей жилы кабеля (сечение), подсчитывают число бытовых электроприборов в доме, включая те, которые будут приобретены, также рассчитывается их общая мощность. Электротехника подразделяется на непрерывно работающую и редко использующуюся. Затем суммируется ее мощность, определяется примерный период эксплуатации электропроводки при полной нагрузке.
К полученному параметру прибавляют 5%.
Конечный показатель делят на коэффициент работы электрической сети. Результат — необходимый параметр мощности провода. Затем определить сечение жил для полученного параметра поможет таблица.
Выбирается алюминиевое, медное или алюмомедное изделие, где площадь поперечного среза провода соответствует мощности с учетом параметра напряжения электросети потребителя.
Каждый бытовой электрический прибор, промышленное оборудование имеет свою мощность, которая измеряется в ваттах, киловаттах.
Виды кабелей по мощности
Средняя мощность всех электроприборов в большинстве квартир и домов составляет 7,6 кВт. Используется однофазная электросеть с напряжением 220 В. Согласно таблице, параметр кабельного сечения 4 мм² для меди соответствует мощности 8,3 кВт, а алюминиевый провод с сечением 6 мм², к примеру, длительно удерживает нагрузку 7,9 кВт.
Для трехфазной электросети, напряжение которой составляет 380 В, при подключении электротехники нагрузка должна равномерно распределяться между тремя фазами.
Например, при нагрузке 7,6 кВт для однофазной электросети нужен провод из меди 4 мм², для трехфазной — 1,5 мм².
Потеря напряжения
Чем длиннее кабель, тем выше потеря напряжения. Поэтому на конце провода оно может снизиться, что приведет к ее нехватке для эксплуатации электротехники. Для бытовой электрической сети такие потери некритичны и решаются удлиненным на 10–15 см кабелем. Если же его концы будут подсоединены к электрощиту, то запас длины должен быть увеличен для подключения защитных автоматов.
Если кабель укладывают на большое расстояние, учитывается снижение напряжения. Чем длиннее провод, тем больше потеря напряжения. При увеличении площади поперечного сечения кабеля падение напряжения снизится, также учитывается параметр сопротивления кабеля размера 1 мм ² на 1 м. Допускается потеря напряжения до 5%. Если она выше, требуется кабель с большим сечением.
Зная показатели мощности, напряжения и коэффициента cosф, который в бытовых электросетях составляет 1, рассчитаем ток, используя формулу: I=P/(U*cosф).
Чтобы рассчитать этот коэффициент в промышленности, нужно знать соотношение активной и полной мощности, состоящей из реактивной и активной мощностей.
Для расчета сопротивления проводника, нужно знать его длину l, показатели площади поперечного сечения S и удельное сопротивление материала ρ: Rо=ρ*l/S. Кстати, электроток проходит не только в одном, но и в обратном направлении, поэтому расчет общего сопротивления выглядит так: R = Rо*2.
Соотношение ΔU=I*R позволяет определить снижение напряжения.
Процентное соотношение определяется по формуле ΔU/U.
Что еще учитывать при подборе кабеля по мощности
Алюминиевый кабель теряет проводимость из-за окисления, его эксплуатационные характеристики со временем ухудшаются.
Проводку из алюминия лучше поменять на алюмомедную аналогичного диаметра. При замене медного кабеля на алюмомедный соотношение сечения нового провода с медным составляет 5 к 6.
Если у потребителя трехфазная сеть, электротехника подразделяется на группы так, чтобы на каждую фазу нагрузка подавалась одинаково.
Нужно различать алюмомедный кабель от медного: на отечественном изделии отображена буквенная маркировка — АМ. Если кабель не маркирован, с него соскабливается поверхностный слой — алюмомедная жила неоднородна, в отличии от меди.
Прокладка кабеля с гофрированной трубой снижает риск возгорания, если проводка замкнет. Гофра обеспечит защиту кабеля от механической деформации. Но проложить длинный провод в гофру сложнее, поэтому его конец прикрепляется к тонкой проволоке.
Многожильный провод более эластичен, поэтому отлично подойдет для проводки в частном доме.
Если потребитель приобретает кабель на рынке, лучше воспользоваться штангенциркулем, поскольку заявленное сечение может быть ниже на 30-40%.
Кабель, по которому передается электроток — один из главных компонентов электросети.
Если он выйдет из строя, то вся система не будет работать, перегрев вызовет возгорание. Поэтому важно правильно подобрать сечение по нагрузке для домашней электропроводки. Существенно отразится этот параметр и на цене на силовой кабель.
Какой тип зарядного кабеля мне нужен для моего электромобиля?
Товар успешно добавлен в корзину В вашей корзине 0 товаров. В вашей корзине 1 товар.
Продолжить Перейти к оформлению заказа
Какой тип зарядного кабеля мне нужен для моего электромобиля?
В этом разделе вы сможете найти эти факторы:
Как выбрать тип вилки для зарядного кабеля
Зарядный кабель (переменный ток)
Здесь мы представляем вам два наиболее распространенных типа зарядных кабелей для электромобилей, использующих переменный ток:
| Кабель типа 1 | Кабель типа 2 |
|---|---|
Вы видите, что кабель тип 1 имеет 5 разъемов .
Его легко отличить от кабеля типа 2 , который имеет 7 разъемов.
Кабель для быстрой зарядки (постоянным током)
Здесь мы представляем вам два наиболее распространенных типа зарядных кабелей для электромобилей, использующих постоянный ток: с комбинированной вилкой CCS. Комбинированная розетка CCS обеспечивает быструю подзарядку (более 22 кВт).
Обычно их можно найти на общественных зарядных станциях или на автомагистралях .Аналогично для автомобилей, оборудованных штепсельной вилкой типа 1, вы найдете штепсельные вилки Chademo для быстрой подзарядки.
| Кабель CHAdeMO | Комбинированный кабель CCS |
|---|---|
Краткое описание различных существующих типов кабелей:
| Кабель типа 1 | Кабель типа 2 | Кабель CHAdeMO | Комбинированный кабель CCS | Кабель Tesla | 8 |
|---|
Выберите емкость кабеля
емкость Таблица
Существует 4 основных варианта зарядных кабелей.
В зависимости от вашей однофазной или трехфазной электроустановки и бортового зарядного устройства вашего автомобиля, вы должны выбрать соответствующий кабель.
| Однофазный 16 А | Однофазный 32 А | Трехфазный 16А | Трехфазный 32А |
|---|---|---|---|
| 3,7кВт | 7,4 кВт | 11 кВт | 22 кВт |
Таблица времени зарядки:
| Емкость аккумулятора | Мощность зарядного устройства 3,7 кВт | Мощность зарядного устройства 7,4 кВт | Мощность зарядного устройства 22 кВт |
|---|---|---|---|
| 901 кВтч | 5ч40 | 3 часа 00 минут | 1ч25 |
| 30 кВтч | 8:00 | 4ч40 | 1ч40 |
| 40 кВтч | 11:00 | 5ч55 | 2ч |
| 50 кВтч | 13ч40 | 7:00 | 2ч40 |
| 60 кВтч | 16ч25 | 8ч40 | 3 часа 00 минут |
| 70 кВтч | 19:00 | 10:00 | 3ч40 |
| 80 кВтч | 21ч55 | 11:40 | 3ч55 |
| 90 кВтч | 24ч40 | 1ч00 | 4ч40 |
| 100 кВтч | 27:00 | 2ч25 | 5:00 |
Иметь мощность зарядки 22 кВт , необходим трехфазный кабель 32A .
Для зарядной станции 7,4 кВт достаточно однофазного кабеля 32А .
Обратите внимание, что для получения трехфазной подзарядки все элементы линии должны быть трехфазными:
|
|---|
Если один из этих элементов однофазный, проблем с совместимостью не будет, но зарядка будет производиться однофазной.
Совет по выбору правильного кабеля
Чтобы выбрать правильный кабель для вашего электромобиля, вы должны проверить мощность зарядки вашего автомобиля, принимаемую его розеткой типа 1 или типа 2, что часто эквивалентно: 3,7 кВт. , 7,4 кВт, 11 кВт или 22 кВт.
Будьте осторожны, не перепутайте мощность быстрой зарядки вашего автомобиля, которая совместима только с CCS combo или Розетка Chademo , доступна только с зарядными станциями.
быстрая перезарядка. Мощность перезарядки обычно составляет выше 50 кВт .
Если ваш автомобиль является однофазным , мы рекомендуем однофазный кабель .
Если ваш автомобиль трехфазный , трехфазный кабель потребуется для получения максимальной мощности 22 кВт.
Отличие однофазного кабеля от трехфазного
Преимущество однофазных кабелей состоит в том, что они более гибкие , а также весят в два раза легче трехфазных кабелей.
Выберите длину кабеля
Наш совет по выбору правильной длины кабеля:
| Кабель 4 м | Кабель 7 м |
|---|---|
Давайте вместе обсудим выбор длина кабеля . Этот выбор, конечно, будет определяться расстоянием между вилкой зарядной станции и вилкой вашего автомобиля .
Длина может варьироваться в зависимости от того, как вы паркуете свой автомобиль.
Длина 4 м обычно достаточна если вы всегда паркуетесь так, чтобы зарядная розетка вашего автомобиля находилась ближе всего к терминалу. С другой стороны, если вы хотите сохранить свободу парковки на передней или задней передаче , мы рекомендуем длина 7м . Конечно, эти примеры зависят от длины вашего автомобиля.
Carplug — это интернет-магазин # 1 зарядной станции , базирующийся в Бельгии . Независимо от того, являетесь ли вы частным лицом или профессионалом, откройте для себя наш ассортимент зарядных станций для электромобилей или подключаемых гибридов, совместимых со всеми марками электромобилей ( Tesla, Renault и другими). Зарядные станции доступны для установки дома, в общих гаражах или на предприятиях. электрическая зарядная станция адаптирована к вашим потребностям и находится у вас под рукой, чтобы вы могли наслаждаться своим электромобилем.
Все права защищены © — Электрические клеммы и зарядные станции для электромобилей
ASCO AVTRON 2705 Portable Load Bank (100 кВт)
Категории продуктов
Выберите категоригенераторные аксессуары. Применение насосов Тип SAC: кондиционирование воздуха и охлаждение Тип HD: системы оповещения и управление клапанами Тип HE-AA: гидравлические пассажирские лифты Тип AA-HE: применение прессов и пресс-подборщиков Тип K-DUO: применение двух двигателей CenterUPS Systems Сетевой/серверный ИБП Онлайн-ИБП с двойным преобразованием Онлайн-модульный масштабируемый ИБП Eaton PW9170+ Online Ferroresonant UPS Ferrups Tower UPS Ferrups Rack UPS Ferrups Accessories Ferrups External Battery Packs Ferrups Maintenance Bypass Switches Ferrups Connectivity Options Data-Center / Facility UPS Eaton BladeUPS Eaton PW9355Entertainment CablesLight TowersWater PumpsWater TrailersVentilation FansMobile Diesel HeatersPortable Electric HeatersDisconnect SwitchesUsed Equipment
Наша цена: $11 056,00
Доступность: Пожалуйста, позвоните, чтобы узнать текущее время выполнения заказа
Доставка: Пожалуйста, позвоните, чтобы узнать стоимость перевозки
Позвоните по номеру 888-331-5344 для заказа
- Описание
- Спецификации
- Отзывы
Переносной блок активной нагрузки ASCO Avtron 2705 (LPh200LT) обеспечивает мощность до 100 кВт в легком, сверхкомпактном портативном корпусе.
ХАРАКТЕРИСТИКИ
- Допустимая нагрузка : До 100 кВт при 480 В переменного тока, 3 фазы, 60 Гц; 93,75 кВт при 240 В переменного тока, 3 фазы, 60 Гц. Также может использоваться при 208 В переменного тока, 3 фазы, 60 Гц — до 70 кВт. Загрузите спецификацию Derate Values ниже, чтобы узнать номинальные значения емкости при других напряжениях.
- Рабочий цикл : Рассчитан на непрерывную работу.
- Разрешение шага нагрузки : минимум 5 кВт при 480 В переменного тока, 3 фазы; снижается при других напряжениях.
- Элементы управления : Локальное ручное управление с помощью цифровых кнопочных переключателей SIGMA LT и светодиодных индикаторов состояния. Элементы управления включают управление включением/выключением питания с указанием состояния светодиода, выбор напряжения с состоянием светодиода, главную нагрузку с состоянием светодиода и ЛОКАЛЬНОЕ/ДИСТАНЦИОННОЕ с состоянием светодиода.
Кнопки отдельных шагов нагрузки со светодиодным индикатором состояния для каждого шага нагрузки. - Контрольно-измерительные приборы : Полное цифровое измерение для контроля напряжения, тока, частоты и кВт.
- Мощность управления/охлаждения : Требуется внешний источник 120 В переменного тока, 1 фаза, 60 Гц; в комплекте съемный сетевой шнур.
- Система охлаждения : Охлаждение мощностью около 2000 кубических футов в минуту обеспечивается четырьмя встроенными охлаждающими вентиляторами.
- Нагрузочные элементы : Используются спирально намотанные элементы Helidyne из хромового сплава, поддерживаемые керамическими изоляторами на внутренних опорах рамы.
- Элементы безопасности : Защита от утечки охлаждающего воздуха. Предохранители для защиты от короткого замыкания.
- Соединения нагрузки : Быстроразъемные разъемы питания кулачкового типа на задней стороне блока нагрузки (1 на фазу, 1 заземление).
- Корпус : Внутренний корпус из толстостенной алюминированной стали с высококачественным порошковым покрытием из запекаемого полиэстера. Два подвижных и два фиксированных ролика обеспечивают легкость передвижения. Предусмотрены ручки для подъема грузового банка.
DOWNLOADS
Avtron 2705-LPh200LT Spec Sheet
Avtron 2705-LPh200LT Manual
Avtron 2705-LPh200LT Derate Values
Avtron 2705-LPh200LT Drawing
SIGMA LT Control Brochure
ASCO 2-Year Warranty
OPTIONAL HAND -КОНТРОЛЛЕР SIGMA LT (2705-1253838)
- Цена нашего контроллера: $912,00
- Цветной сенсорный экран диагональю 4,3 дюйма с удобной навигацией. Порт USB
- предназначен для загрузки данных и обновлений программного обеспечения.
- Размещен в прочном и удобном для захвата корпусе промышленного класса.
- Позволяет объединить в сеть до 25 блоков нагрузки для тестирования более высокой емкости.
- Оператор может управлять всей цепочкой блоков нагрузки или любой отдельной единицей в цепочке.
- Чрезвычайно быстрый и надежный протокол связи CANbus уменьшает провисание сети, которое обычно наблюдается в банках сетевой нагрузки RS232.
- Требуется сетевой кабель Sigma LT для подключения контроллера к блоку нагрузки и для подключения каждого блока нагрузки в цепочке.
- Пятиметровый многоконтактный сетевой кабель Sigma LT (2705-PR10333) – ДОБАВИТЬ $182,00
- Десятиметровый многоконтактный сетевой кабель Sigma LT (2705-PR02460)- ДОБАВИТЬ $266,00
ДОПОЛНИТЕЛЬНЫЕ ВАРИАНТЫ
- Усиленный транспортировочный кейс с четырьмя поворотными роликами (1302855) – Узнать цену по телефону
- Комплект кабелей Steadypower 20 или 50 футов (для заказа см. ниже).
Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.
ПРИНАДЛЕЖНОСТИ
Сколько стоит зарядка электромобиля
Стоимость может значительно различаться в зависимости от того, где и как вы подключаетесь к сети.
В целом, эксплуатация электромобиля обходится дешевле, чем сопоставимая модель с двигателем внутреннего сгорания. Однако в зависимости от того, как, где и когда вы заряжаете электромобиль, стоимость может сильно различаться. Зарядка электромобиля дома обычно является самым дешевым способом, хотя вы можете понести некоторые дополнительные расходы, чтобы сделать процесс более эффективным. В зависимости от типа общественной зарядной станции, которую вы используете, зарядка аккумулятора в дороге может быть либо бесплатной, либо неожиданно дорогой.
Вот сколько вы можете заплатить, чтобы поддерживать работу электромобиля:
Дома
Зарядка электромобиля дома, при условии, что у вас есть гараж и/или доступ к электросети, является наиболее распространенным способом .
Большинство моделей включают в себя базовое зарядное устройство на 110 вольт, которое подключается к стандартной электрической розетке через обычную вилку с тремя контактами. Называемый зарядкой уровня 1, это самый медленный способ пополнения батареи электромобиля. Для полной зарядки может потребоваться от восьми до 24 часов, в зависимости от модели.
Стоит потратить около 250-400 долларов на то, чтобы электрик проложил в вашем гараже выделенную линию на 240 вольт, чтобы воспользоваться так называемой зарядкой 2-го уровня. Это может восстановить разряженную батарею всего за четыре часа. Вам также необходимо приобрести внешнее зарядное устройство уровня 2, которое также называется оборудованием для обслуживания электромобилей (EVSE). EVSE хорошего качества может стоить от 300 до 1200 долларов, и они бывают подключаемыми и проводными. Если вы выбираете настенный блок, рассчитывайте заплатить еще от 300 до 600 долларов за установку. С положительной стороны, вы можете воспользоваться государственными и / или местными стимулами для покупки и установки зарядного устройства.
Что касается того, сколько вы будете платить за электроэнергию, чтобы поддерживать работу данного электромобиля, вы можете получить приблизительное представление о том, сколько это будет стоить, на веб-сайте Fueleconomy.gov Агентства по охране окружающей среды. В нем для сравнения указана информация о потреблении энергии для всех марок и моделей, включая электромобили. В каждом списке будет указано, сколько киловатт в час (кВтч) требуется в среднем, чтобы проехать на электромобиле 100 миль, и сколько будет стоить проехать 25 миль, исходя из средних тарифов на электроэнергию. В нем также указано, сколько вы будете платить за вождение автомобиля на протяжении 15 000 миль в год при комбинированном использовании по городу и шоссе.
Например, по оценке Агентства по охране окружающей среды, проезд на Hyundai Ioniq Electric на расстояние 25 миль стоит в среднем 0,81 доллара США, а пилотирование на расстоянии 15 000 миль — 500 долларов США. В отличие от этого, EPA заявляет, что самая экономичная версия Toyota Corolla 2019 года стоит 2,12 доллара за проезд в 25 миль и требует 1300 долларов в год на бензоколонке.
Важно отметить, что веб-сайт Агентства по охране окружающей среды позволяет вам настраивать прогнозируемые расходы на домашнюю зарядку в зависимости от количества миль, которые вы проезжаете в течение определенного года, и тарифа на электроэнергию за кВтч.
Управление энергетической информации США ведет здесь таблицу средних тарифов на электроэнергию за кВт/ч для всех 50 штатов. Согласно последним данным агентства, жители Луизианы меньше всего в стране платят за электроэнергию — в среднем 0,098 доллара за кВтч. Больше всего стоит поддерживать работу электромобиля на Гавайях, где средняя стоимость составляет 0,331 доллара за каждый кВтч. Имейте в виду, что это средние значения, и каждый местный поставщик энергии устанавливает свои собственные тарифы. В вашем счете за электроэнергию, скорее всего, указано, сколько вы платите за кВтч энергии, хотя эта цифра может не включать стоимость доставки, налоги и сборы. Лучший способ вычислить это — разделить сумму вашего общего счета со всеми платежами на количество киловатт-часов, которое вы потребили в данном месяце.
Если ваш провайдер разрешает выставлять счета за электроэнергию в зависимости от спроса в разное время дня, вы можете заряжать электромобиль посреди ночи по сниженному тарифу.
Имейте в виду, однако, что независимо от того, сколько вы платите за кВтч, содержание электромобиля в самые холодные месяцы года будет стоить дороже. Холодная погода отрицательно влияет на производительность аккумулятора и ограничивает его способность принимать заряд. Исследование, проведенное AAA, показало, что когда ртутный столбик падает до 20 ° F и обогреватель используется, средний электромобиль теряет около 41 процента своего рабочего диапазона. Также требуется больше времени для зарядки автомобиля в холодных условиях. Исследование AAA показало, что при 20°F с работающим обогревателем владелец будет платить дополнительно 25 долларов за каждые 1000 миль, пройденные для поддержания заряда аккумулятора, по сравнению со стоимостью эксплуатации автомобиля при 75°F. Запас хода электромобиля также в определенной степени снижается в очень жаркую погоду, особенно при использовании кондиционера.
Общественная зарядка уровня 2
Уровень 2 является наиболее распространенным типом общественной зарядки, и вы найдете устройства, установленные на торговых парковках, в общественных гаражах и в салонах по продаже новых автомобилей, как правило, в крупных городах, студенческих городках или рядом с ними. , и другие районы с более высокой концентрацией электромобилей.
Некоторыми общественными зарядными станциями уровня 2 можно пользоваться бесплатно, а за другие взимается плата. Это может быть либо оплата по мере использования с использованием кредитной карты, либо через учетную запись в сети зарядки, такой как ChargePoint или Blink. Стоимость зарядки электромобиля отличается от поставщика к поставщику и от штата к штату. В некоторых штатах разрешено ценообразование на основе использованного кВтч электроэнергии, в то время как в других разрешается взимать плату только с поминутной оплаты. В то время как сеть ChargePoint позволяет владельцу собственности, где находится зарядное устройство, устанавливать тарифы, Blink взимает от 0,04 до 0,06 доллара в минуту или от 0,39 доллара.
до 0,79 доллара США за кВтч в штатах, где это разрешено.
Chevrolet заявляет, что ее электромобиль Bolt EV сможет проехать в среднем 25 миль в час при зарядке уровня 2. Это стоит от 2,40 до 3,60 долларов по вышеуказанным ставкам, по сравнению с оценкой EPA в 2,15 доллара за проезд на бензиновом Chevrolet Cruze на 25 миль.
Общественная зарядка уровня 3
Гораздо менее распространенная, но гораздо более быстрая альтернатива — доступ к общественной зарядной станции уровня 3. Также известная как быстрая зарядка постоянного тока, она может довести аккумулятор электромобиля до 80% от его емкости примерно за 30-60 минут.
EVgo поддерживает крупнейшую в стране сеть зарядных станций уровня 3 в крупных мегаполисах и предлагает бесплатную зарядку в течение двух лет покупателям BMW i3 или Nissan Leaf на некоторых рынках. Между тем, Tesla Motors поддерживает свою собственную сеть станций быстрой зарядки Supercharger по всей территории США, хотя их использование ограничено автомобилями Tesla.
Со своей стороны, Porsche предоставит покупателям своего полностью электрического Taycan три года неограниченной 30-минутной зарядки на зарядных устройствах Electrify America, когда он дебютирует в 2020 модельном году.
К сожалению, уровень 3 — самый быстрый способ зарядить электромобиль, но и самый дорогой. Например, недавно нам выставили счет в размере 0,29 доллара в минуту за быструю зарядку постоянного тока в районе Чикаго через станцию EVgo. (Для подписчиков EVgo это 0,25 доллара в минуту.) 25-минутная сессия, добавляющая около 50 миль дополнительного пробега Volkswagen eGolf, стоит 7,25 доллара, что составляет 3,62 доллара за 25 миль. Для сравнения, EPA сообщает, что пилотирование стандартного бензинового VW Golf на такое же расстояние обходится в среднем в 2,26 доллара.
Tesla заявляет, что взимает в среднем 0,28 доллара за кВтч за использование одного из своих нагнетателей в штатах, где разрешен такой тип оплаты. Там, где обязательны поминутные ставки, она составляет 0,26 доллара США, если автомобили заряжаются на уровне 60 кВт или ниже, и 0,13 доллара США, если автомобили заряжаются выше 60 кВт.
