схема, характеристики, datasheet и аналоги

TL431 это регулируемый стабилизатор напряжения параллельного типа. Иначе его можно назвать «управляемым программируемым стабилитроном”. Предназначена она для применения в роли блока опорного напряжения в различных вариациях схем устройств питания, и, также может служить заменителем диодов Зенера в разнообразных схемах. Вопреки солидному возрасту микросхемы — почти 50 лет — она остается популярной и сейчас. Все благодаря ее размерам, стабильности и простоте подключения. Она обладает хорошими характеристиками, которые позволяют использовать ее как в хоббийных, так и в промышленных масштабах. Помимо прочего, еще одним преимуществом данной микросхемы является низкий уровень шума на ее выходе.

Впервые TL431 было представлено всему миру компанией Texas Instruments еще в 1977 году. За все это время был значительно улучшен технический процесс производства, а значит и точность характеристик в сравнении с указанными в datasheet. С тех пор эта микросхема стала неотъемлемой частью большого множества выпускаемых импульсных блоков питания.

Схема TL431

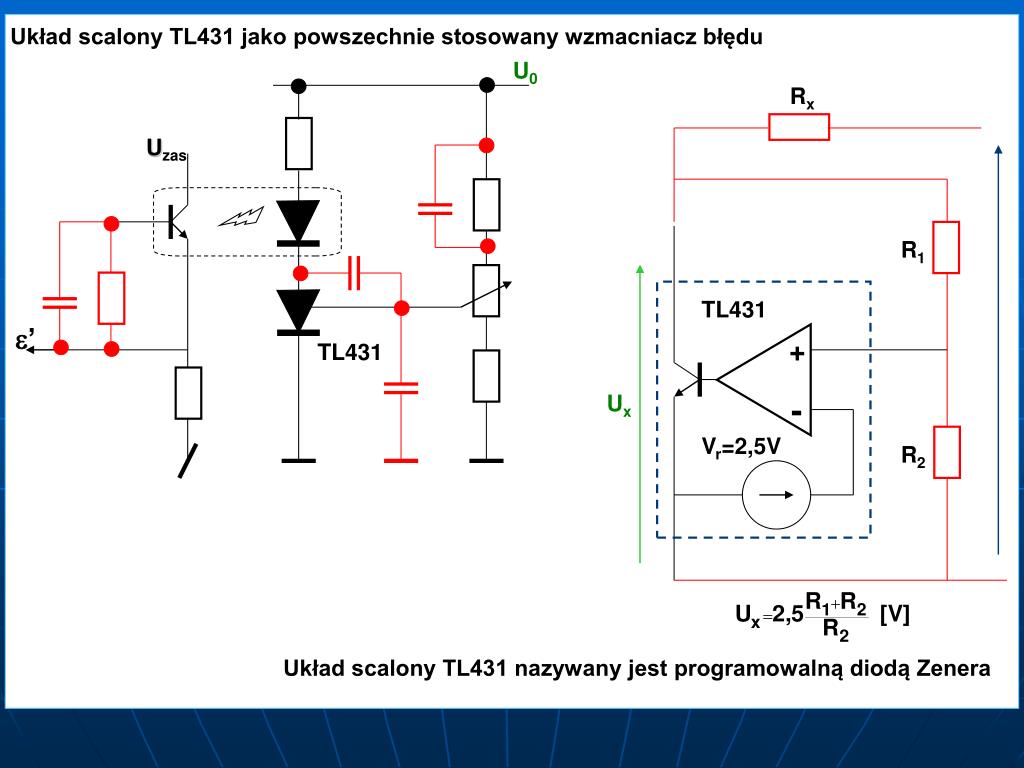

Рассмотрим схему, которая находится в официальном datasheet производителя Texas Instruments.

Схема довольно простая. На ней изображен самый обыкновенный операционный усилитель (выглядит, как треугольник на картинке), который подключен к транзистору на выходе.

Как работает TL431?

Здесь все элементарно. Операционному усилителю на вход стоит источник опорного напряжения на 2. 5В, который подсоединен ко входу. Контакт под кодовым названием REF и коллектор и эмиттер транзистора связаны с контактами питания усилителя. А безопасность обеспечивает защитный диод, который сохранит и убережет микросхему от переполюсовки.

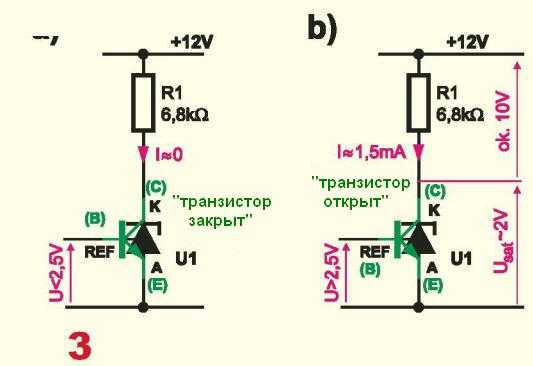

Чтобы открылся выходной транзистор, нужно на вход REF подать сигнал, вольтаж которого будет чуть больше, чем опорное. Так как достаточно превышения в пару милливольт, то смело можем считать, что подаем вольтаж, который равен опорному. В таком случае, на выходе с ОУ идет напряжение на базу транзистора, и он открывается.

Получается, что эта микросхема — вроде полевого транзистора. Она безостановочно сравнивает входной вольтаж с опорным, и, когда напряжение на входе больше, она открывается.

Специально для особо любознательных в даташите TL431 также имеется изображение детализированной схемы:

Как вы видите, даже на показанной развернутой схеме, устройство TL431 не вызывает чувство страха.

Характеристики TL431

Максимальное входное напряжение TL431 – 36В
Диапазон напряжений выхода TL431 – 2. 5-36В
Максимальный выходной ток TL431 – 100мА
Минимальный ток нагрузки – 1мА
Опорное напряжение микросхемы – 2.5В
Погрешность напряжения на выходе – 0.5%, 1%, 2%
Сопротивление на выходе – 0.2 Ом
Рабочий температурный диапазон – -40-125°C

Виды TL431

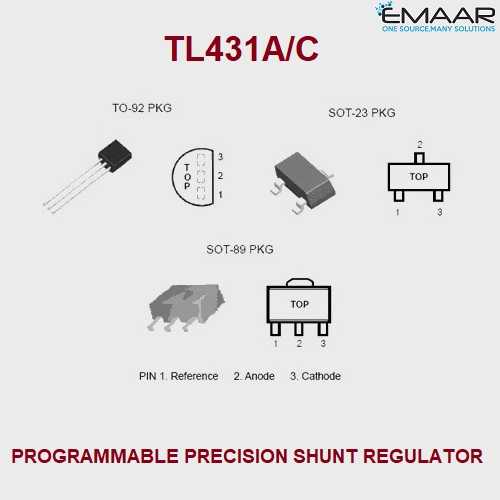

TL431 производится в различных вариациях корпусов. В соответствии с типом монтажа, вы можете подобрать подходящий к вашему проекту. В целях монтажа в отверстия на плате и навесного монтажа: TO-92, а для поверхностного монтажа: SOT-23, SOT-25, SOT-89 и SOP-8.

Для прототипирования и простых самоделок без использования печатных плат наиболее удобным вариантом является TO92, так как ее можно использовать как совместно с breadboard, так и с навесным монтажем.

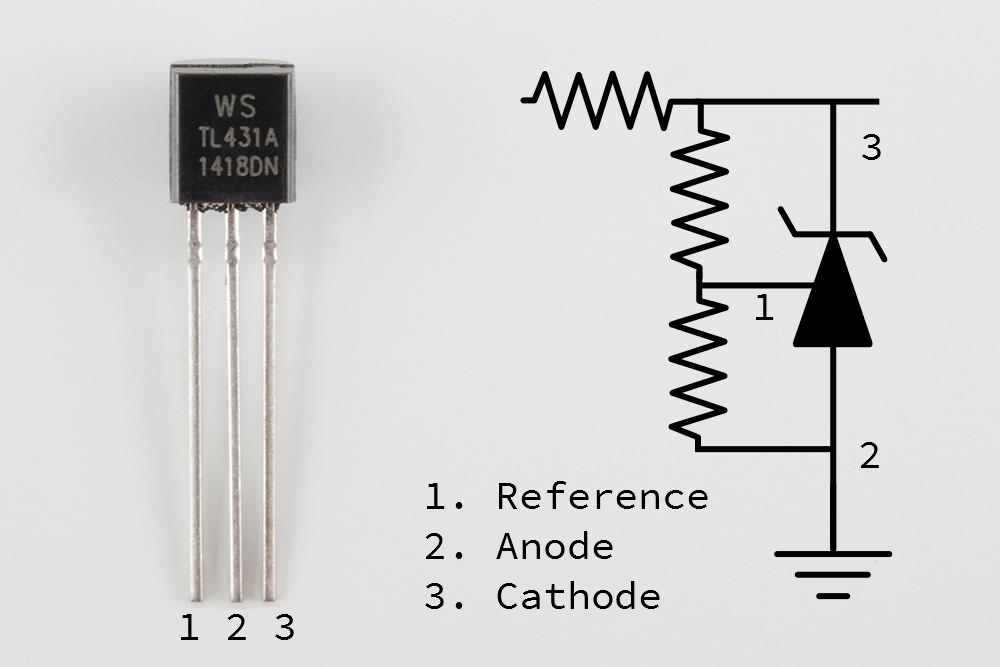

Подключение TL431

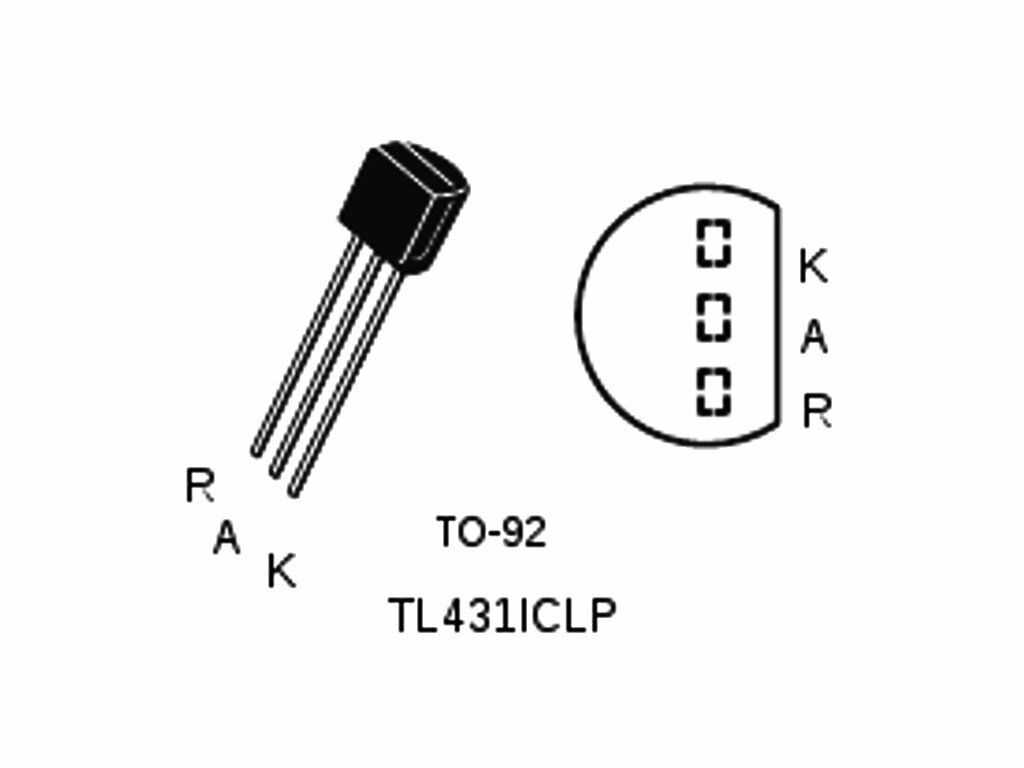

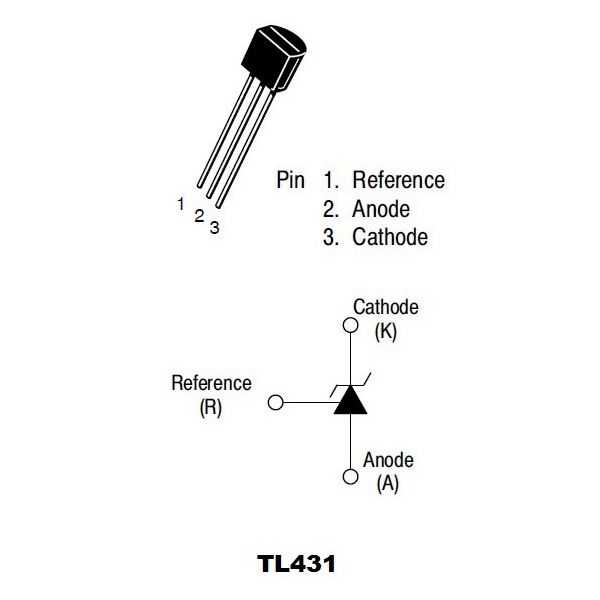

Вне зависимости от типа корпуса, микросхема имеет 3 контакта. А в корпусах с большим количеством ножек, остаток не используется или дублирует основные 3. Здесь вы можете увидеть цоколевку (распиновку) всех вариантов TL431.

Минимальная схема подключения состоит всего лишь из одного резистора. На выходе данной схемы напряжение будет равно опорному — 2.5В.

Схемы с использованием TL431

Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.

Стабилизатор напряжения на TL431 (2.5-36В, 100mA)

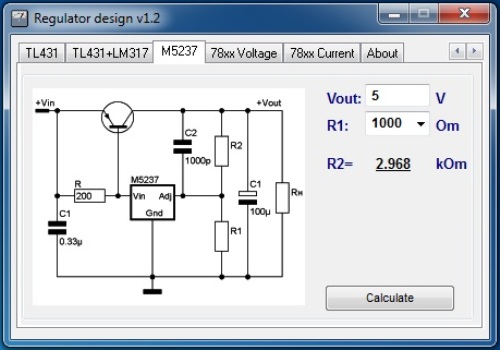

Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:

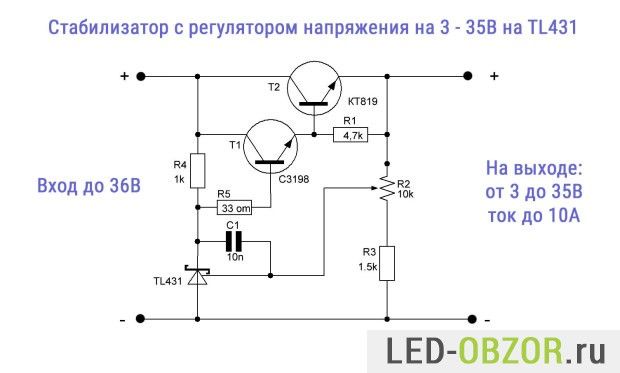

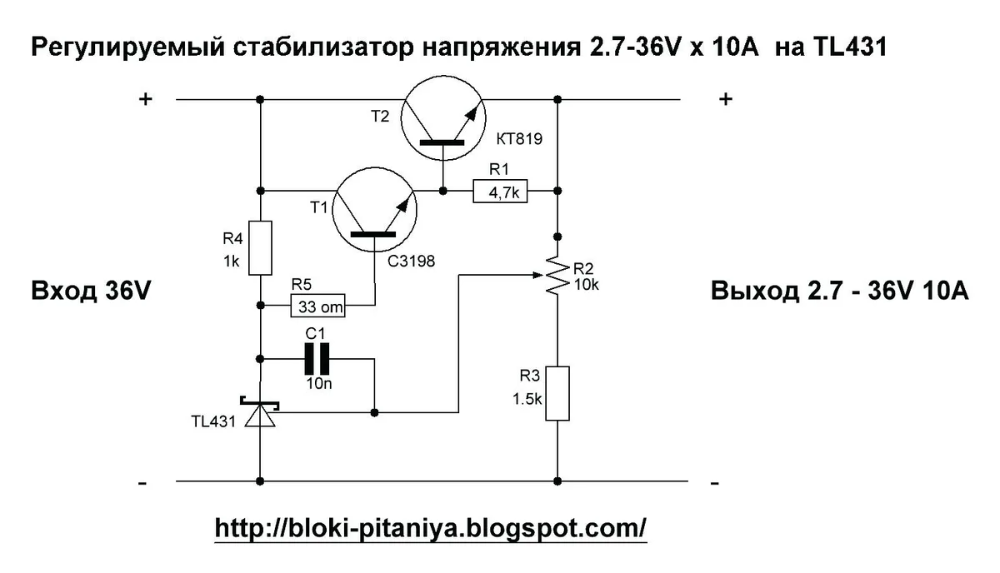

Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)

Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.

Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.

Лабораторный блок питания на TL431 с защитой

Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.

Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.

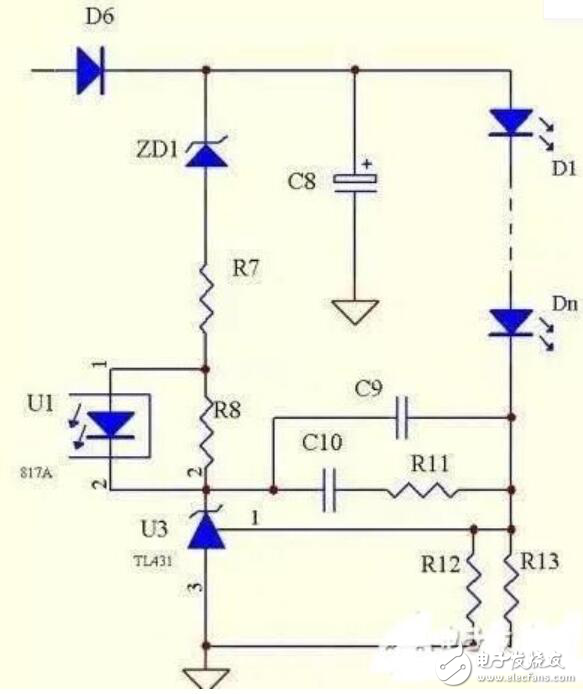

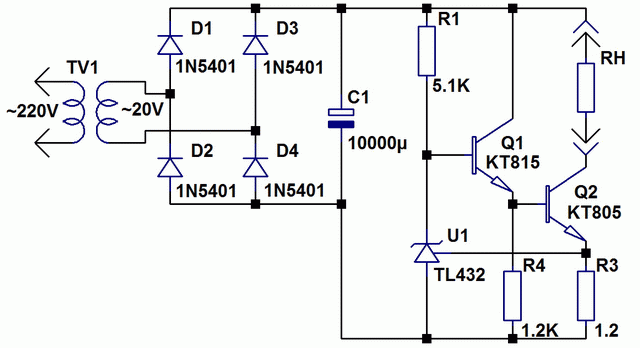

Стабилизатор тока на TL431 (Светодиодный драйвер)

Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.

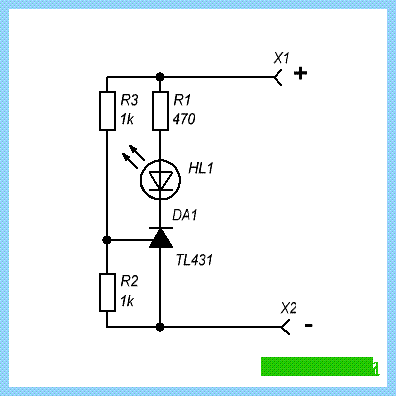

Индикатор напряжения

Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.

Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.

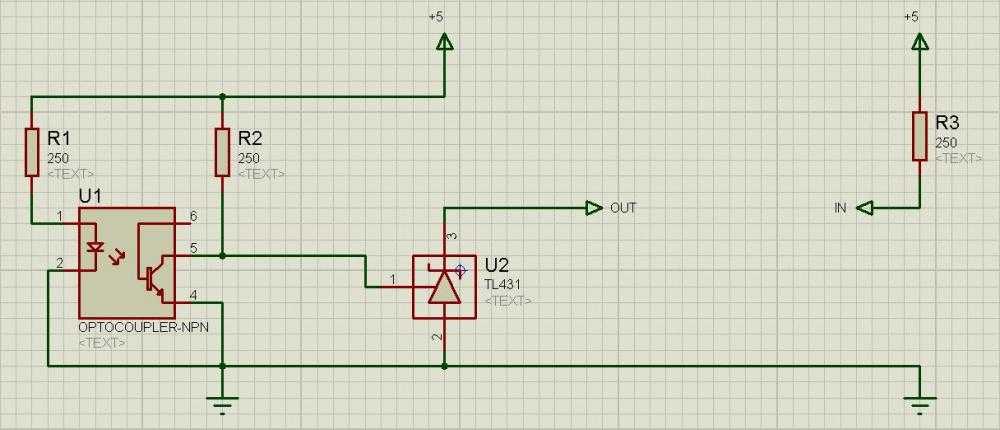

Таймер задержки на TL431

Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).

Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.

Зарядное устройство для литиевых аккумуляторах на TL431 и LM317

Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).

Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.

Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4. 2 Вольта.

Как проверить TL431

Так как это не одиночный радиокомпонент, а целая схема, заключенная в маленький корпус, мы не можем проверить ее одним лишь мультиметром, ведь в ней содержится только 10 штук транзисторов, не говоря об остальных компонентах. Проверка сопротивлений между выводами не принесет никакой полезной информации, так как от партии к партии и от производителя к производителю референсные значения разнятся.

Поэтому, как и для проверки большинства микросхем, необходимо собрать простейшую схему с ее использованием. Такой схемой может послужить приведенная ниже

При подаче на вход 12В на выходе должно быть 5В, а при замыкании S1 на выход должно идти опорной напряжение микросхемы TL431 — 2.5В. Вы можете подобрать свои значения. Важно, чтобы они соответствовали формуле:

Если все значения подходят — значит микросхема рабочая и ее можно использовать в проекте. Если собрать небольшой стенд с такой схемой на breadboard, то получится конвейерно проверять большое количество TL431 и ей подобных микросхем.

Применение TL431

Эта микросхема может использоваться в различных устройствах питания различной мощности. TL431 используется в производстве блоков питания, ЛБП, стабилизаторов напряжения и тока, и прочего.

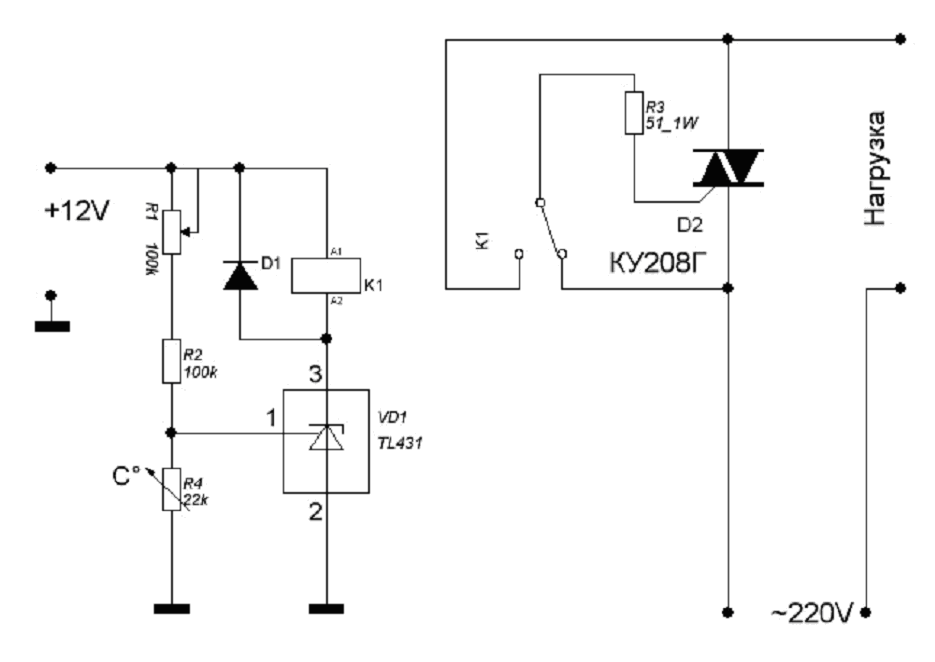

Эта микросхема может служить обычным компаратором, но благодаря внутреннему опорному источника питания схемы с таким использованием TL431 значительно упрощаются. В таком случае на ней можно создать схему терморегулятора и прочих устройств для считывания сигналов с аналоговых датчиков. А так же может служить индикатором напряжения. В том числе и звуковым.

Но чаще всего оно применяется в качестве источника опорного питания в связке с другими микросхемами, так как выдает его очень стабильно. Существует множеством схем, где TL431 используется в связке с LM317 — другим популярным регулируемым стабилизатором.

Аналоги TL431

Так, как микросхема обрела большую популярность, сейчас не составляет труда найти ее аналоги. Если вы ищете аналоги от отечественных производителей, то вот список для вас:

КР142ЕН19
КР142ЕН19А
К1156ЕР5Т

Самыми полноценными аналогами являются:

IR943N
TL432
LM431

Также на замену Tl431 можно использовать:

KA431AZ
KIA431
HA17431VP
IR9431N
AME431BxxxxBZ
AS431A1D
LM431BCM
HA17431A, KIA431
APL1431

Для большинства из этих вариантов, схему менять не придется. Но стоит проверять datasheet каждой из них, чтобы быть уверенным, что цоколевка не отличается от TL431.

Безопасная эксплуатация TL431

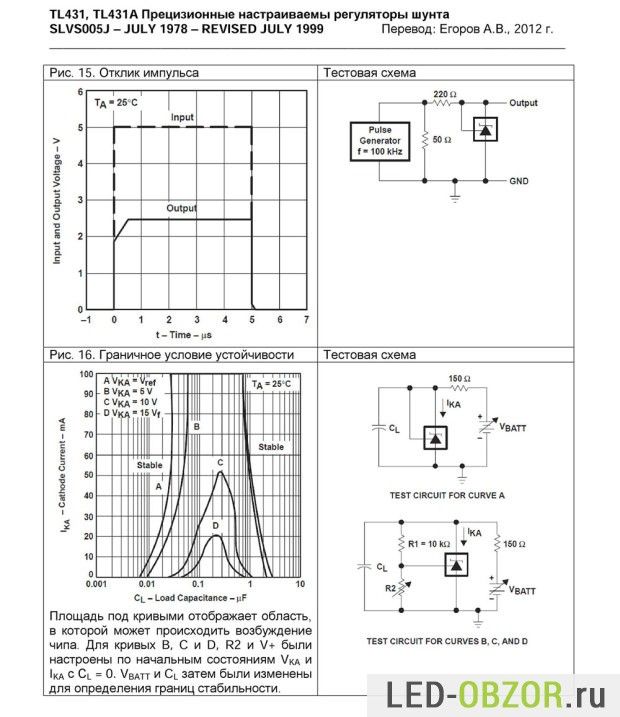

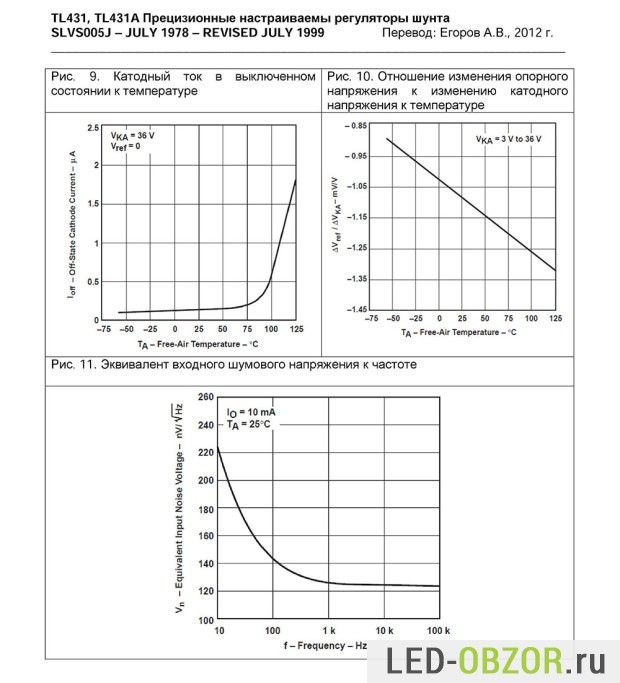

При эксплуатации необходимо соблюдать параметры внешней среды, описанные производителем. Это необходимо не только для большего срока службы компонента, но также для его предсказуемого поведения. На таблице ниже отображены характеристики TL431 при температуре 25°C.

Нельзя перегружать элемент, его максимальное входное напряжение — 36В.

Лучше всего, чтобы ток нагрузки был не меньше 5мА, иначе микросхема может работать нестабильно и непредсказуемо.

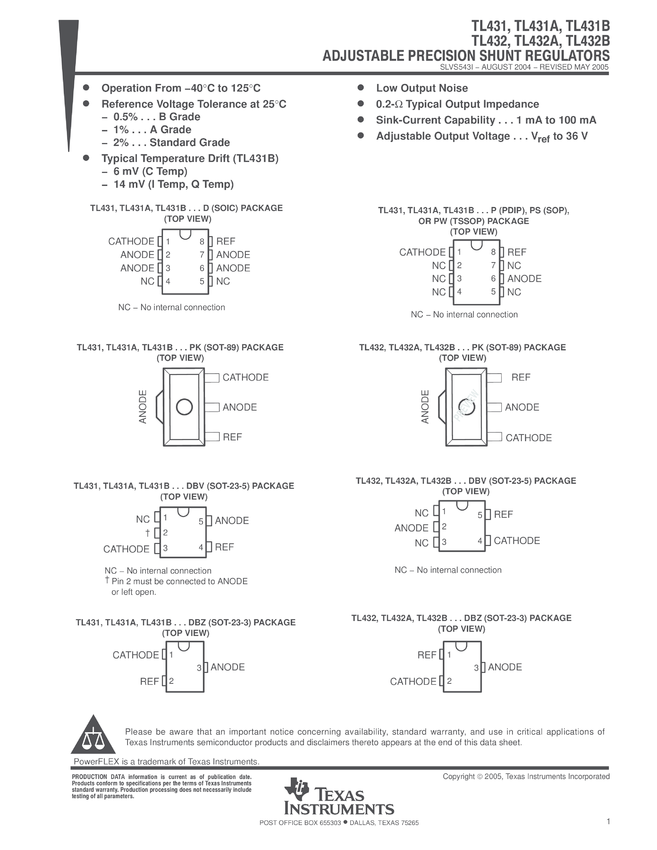

Datasheet TL431

Datasheet находится на официальном сайте производителя. https://www.ti.com/lit/ds/symlink/tl431.pdf

Или на нашем сайте по ссылке.

В нем вы можете найти наиболее полный характеристики, все спецификации, возможности, примеры использования — всю информацию которая есть о данной микросхеме. Помимо этого, там находится информация для производств: виды, маркировки, упаковки, поддержка и прочее.

Производители TL431

Из-за своей невероятной популярности, TL431 производится почти всеми наиболее крупными предприятиями, которые специализируются на производстве микросхем. Однако, не все из них продаются в СНГ, множество продаются только за рубежом. Среди тех компаний, чья продукция поступает к нам:

Texas Instruments
ONS
STM
Nexperia
HTC
NXP Semiconductors

Остальные изготовители этой продукции, чья продукция недоступна у нас: Hotchip Technology, Calogic, Motorola, HIKE Electronics, Fairchild Semiconductor.

Где купить?

Сейчас TL431 доступна практически во всех магазинах радиокомпонентов. Ее можно без труда найти как на улицах своего города, так и в интернет-каталогах. Но в случае с покупкой в магазине вы можете заплатить в несколько раз больше, чем могли бы, закупаясь на AliExpress. По этой ссылке вы можете найти TL431 по лучшей цене и с хорошими отзывами, чтобы не переплачивать за воздух.

Можете посмотреть небольшой видеоурок про TL431:

Несколько распространенных способов использования TL431

Основная функция TL431 — обеспечить более стабильное напряжение в цепи TL431 — это более точный управляемый источник стабилизатора напряжения со специальным динамическим сопротивлением. Его скорость динамического отклика высокая, выходной шум низкий, а цена невысока.

Обратите внимание, что приведенное выше предложение кратко охарактеризовано как дешевый прецизионный источник стабилизатора напряжения TL431.

Выходное напряжение TL431 может быть произвольно установлено наНапряжение от 2,5 до 36 В, Рабочий ток можетОт 0,1 до 100 мА，Низкая пульсация выходного напряжения。

Недавно я рисовал плату управления полетом и видел схемы других людей, в которых есть эта схема. На рисунке ниже показана самая маленькая система stm32f407. Кажется, она стабилизирует напряжение до 3,3 В, потому что плата управления полетом питается от литиевых батарей и регуляторов скорости. Микроконтроллер запитан, поэтому его нужно регулировать.

На приведенном выше рисунке REF — это опорный вывод, анод — анод, а CATHODE — катод. Так как TL431 имеет свой собственный эталонный 2.5V источник, для соединения TL431 на рисунке (1), фиксированное значение напряжения выводится формула Расчета:. Vout = (R1 + R2) * 2,5 / R2 и значение R3 должно соответствовать 1мО <(Vcc-Vout) / R3 <500 мА. Когда значение R1 равно 0, R2 можно не указывать. В это время схема принимает форму, показанную на рисунке 2. TL431 эквивалентен лампе регулятора на 2,5 В.

TL431 также можно использовать для формирования амплитудного дискриминатора, как показано на рисунке 3. Эта схема выдает высокий Vout, когда входное напряжение Vin <(R1 + R2) * 2,5 / R2, в противном случае выходное напряжение близко к 2V. Следует отметить, что когда Vin колеблется в небольшом диапазоне около (R1 + R2) * 2,5 / R2, схема будет выдавать нестабильное значение.

TL431 можно использовать для повышения напряжения, близкого к заземлению, и его реверсирования. Как показано на рисунке (4), формула расчета выходной мощности выглядит следующим образом:Vout = ( (R1+R2)2.5 — R1Vin )/R2。

Когда R1 = R2, Vout = 5-Vin. Эту схему можно использовать для повышения напряжения, близкого к заземлению, до предварительно заданного диапазона.Единственное, что следует отметить, это то, что выходной диапазон TL431 не является полным.

Сам TL431 имеет довольно высокий коэффициент усиления (я примерно тестировал его при моделировании, он составляет около 46 дБ), поэтому его можно использовать в качестве усилителя.

На рисунке (5) показан усилитель постоянного напряжения, состоящий из TL431. Коэффициент усиления этой схемы определяется R1 и Rin, что эквивалентно контуру отрицательной обратной связи операционного усилителя, и его статическому выходному напряжению. Определяется R1 и R2. Преимущество этой схемы в том, что она имеет простую конструкцию, хорошую точность и стабильные статические характеристики. Недостатком является то, что входное сопротивление невелико, а размах Vout ограничен.

На рисунке (6) показан усилитель переменного тока, конструкция которого очень похожа на усилитель постоянного тока и имеет те же преимущества и недостатки.

На рисунке выше изображена схема шунтирующего стабилизатора большого тока.

Прецизионный выход 5 В
