Что такое стабилитрон и принцип его работы

Стабилитрон — это полупроводниковый диод, предназначенный для стабилизации напряжения в электрических цепях. Его основная функция — поддерживать постоянное напряжение на участке цепи при изменениях входного напряжения или тока нагрузки.

Принцип работы стабилитрона основан на использовании области пробоя p-n перехода. При обратном включении и достижении напряжения пробоя через стабилитрон начинает протекать значительный ток, но напряжение на нем остается практически неизменным. Это свойство и используется для стабилизации напряжения.

Основные особенности работы стабилитрона:

• Включается в цепь в обратном направлении
• Работает на участке пробоя вольт-амперной характеристики
• Поддерживает постоянное напряжение при изменении тока
• Применяется только в цепях постоянного тока

На практике стабилитрон подключают последовательно с токоограничивающим резистором. Это позволяет задать рабочий ток и защитить стабилитрон от перегрузки.

Основные параметры и характеристики стабилитронов

При выборе стабилитрона для конкретной схемы необходимо учитывать его основные параметры:

Напряжение стабилизации (Uст)

Это номинальное напряжение, которое поддерживает стабилитрон в рабочем режиме. Выпускаются стабилитроны с напряжением стабилизации от 2 до 200 В.

Максимальный ток стабилизации (Iст.макс)

Максимально допустимый ток через стабилитрон в режиме стабилизации. Превышение этого тока может привести к перегреву и выходу прибора из строя.

Минимальный ток стабилизации (Iст.мин)

Минимальный ток, при котором обеспечивается заданный режим стабилизации. При меньших токах стабилизация может быть недостаточно эффективной.

Мощность рассеивания (Pмакс)

Максимальная мощность, которую может рассеивать стабилитрон без риска повреждения. Определяется как произведение напряжения стабилизации на максимальный ток.

Температурный коэффициент напряжения стабилизации (αUст)

Показывает, на сколько изменяется напряжение стабилизации при изменении температуры на 1°C. Измеряется в %/°C или мВ/°C.

Типы и маркировка стабилитронов

Стабилитроны выпускаются в различных корпусах и имеют разную маркировку в зависимости от производителя и серии. Рассмотрим основные типы маркировки:

Отечественная система маркировки

В советской и российской системе обозначений стабилитроны маркируются буквой «Д» (диод) или «КС» (кремниевый стабилитрон) с последующими цифрами и буквами, указывающими на конкретные параметры. Например:

• Д814А — стабилитрон с напряжением стабилизации 8,2 В
• КС168А — стабилитрон с напряжением стабилизации 6,8 В

Международная система маркировки

В международной практике часто используется система обозначений, начинающаяся с «1N» или «BZX». За этими буквами следуют цифры, указывающие на конкретную модель. Например:

• 1N4733A — стабилитрон с напряжением стабилизации 5,1 В
• BZX55C4V7 — стабилитрон с напряжением стабилизации 4,7 В

Маркировка SMD-компонентов

Для стабилитронов в корпусах для поверхностного монтажа (SMD) часто используется кодовая маркировка. Например, в сериях BZT52 и BZX84 применяется двухсимвольный код:

• W4 — обозначает стабилитрон на 3,3 В
• WC — обозначает стабилитрон на 6,8 В

Важно отметить, что для точного определения параметров стабилитрона по маркировке следует обращаться к справочным данным производителя.

Применение стабилитронов в электронных схемах

Стабилитроны широко используются в различных электронных устройствах для стабилизации напряжения. Рассмотрим основные области их применения:

Простые стабилизаторы напряжения

Самое распространенное применение стабилитронов — создание простых стабилизаторов напряжения. В такой схеме стабилитрон подключается параллельно нагрузке и обеспечивает постоянное напряжение на ней при колебаниях входного напряжения.

Источники опорного напряжения

Стабилитроны часто используются для создания источников опорного напряжения в измерительных приборах, аналого-цифровых и цифро-аналоговых преобразователях.

Защита от перенапряжения

Стабилитроны могут применяться для защиты чувствительных компонентов схемы от кратковременных выбросов напряжения. При превышении допустимого уровня стабилитрон начинает проводить ток, ограничивая напряжение на защищаемом участке.

Стабилизация в импульсных источниках питания

В импульсных блоках питания стабилитроны часто используются в цепях обратной связи для обеспечения стабильного выходного напряжения.

Формирование нелинейных характеристик

В некоторых схемах стабилитроны применяются для создания нелинейных зависимостей, например, в генераторах специальных форм сигналов.

Особенности выбора и расчета схем со стабилитронами

При проектировании схем со стабилитронами важно учитывать ряд факторов для обеспечения их надежной и эффективной работы:

Выбор напряжения стабилизации

Напряжение стабилизации выбирается исходя из требуемого напряжения на нагрузке. Обычно выбирают стабилитрон с напряжением стабилизации на 0,5-1 В выше необходимого, чтобы компенсировать падение напряжения на других элементах схемы.

Расчет токоограничивающего резистора

Последовательно со стабилитроном всегда включается резистор, ограничивающий ток. Его сопротивление рассчитывается по формуле:

R = (Uвх.мин — Uст) / (Iн.макс + Iст.мин)

где Uвх.мин — минимальное входное напряжение, Uст — напряжение стабилизации, Iн.макс — максимальный ток нагрузки, Iст.мин — минимальный ток стабилизации.

Учет мощности рассеивания

Необходимо убедиться, что мощность, рассеиваемая на стабилитроне, не превышает максимально допустимую. Мощность рассчитывается как произведение напряжения стабилизации на максимальный ток через стабилитрон.

Температурная стабильность

При необходимости высокой температурной стабильности выбирают стабилитроны с малым температурным коэффициентом напряжения стабилизации или применяют схемы температурной компенсации.

Учет допусков

Стабилитроны имеют определенный разброс параметров. При проектировании схем следует учитывать допуски на напряжение стабилизации и другие параметры, указанные в документации.

Современные тенденции в применении стабилитронов

Несмотря на появление интегральных стабилизаторов напряжения, стабилитроны по-прежнему широко применяются в электронике. Рассмотрим современные тенденции в их использовании:

Миниатюризация

Все большее распространение получают стабилитроны в миниатюрных корпусах для поверхностного монтажа (SMD). Это позволяет уменьшить размеры устройств и автоматизировать процесс сборки.

Прецизионные стабилитроны

Разрабатываются стабилитроны с высокой точностью напряжения стабилизации и малым температурным коэффициентом для применения в измерительной технике и прецизионных источниках питания.

Многоэлементные стабилитроны

Появляются интегральные микросхемы, содержащие несколько согласованных стабилитронов в одном корпусе. Это упрощает разработку сложных схем стабилизации.

Комбинированные устройства

Создаются специализированные микросхемы, объединяющие стабилитрон с дополнительными функциональными блоками, например, с операционными усилителями или схемами температурной компенсации.

Применение в высокочастотных схемах

Разрабатываются специальные типы стабилитронов с малой емкостью p-n перехода для использования в высокочастотных схемах, например, в системах защиты от электростатических разрядов.

Стабилитроны продолжают оставаться важным компонентом современной электроники, находя новые области применения благодаря своей простоте, надежности и уникальным характеристикам.

Стабилитрон. Его назначение, параметры и обозначение на схеме.

Его назначение, параметры и обозначение на схеме

Много-много лет тому назад такого слова как стабилитрон не существовало вообще. Тем более в бытовой аппаратуре.

Попробуем представить себе громоздкий ламповый приёмник середины двадцатого века. Многие приносили их в жертву собственному любопытству, когда папа с мамой приобретали что-нибудь новое, а «Рекорд» или «Неман» отдавали на растерзание .

Блок питания лампового приёмника был предельно прост: мощный кубик силового трансформатора, который обыкновенно имел всего две вторичных обмотки, диодный мостик или селеновый выпрямитель, два электролитических конденсатора и резистор на два ватта между ними.

Первая обмотка питала накал всех ламп приёмника переменным током и напряжением 6,3V (вольт), а на примитивный выпрямитель приходило порядка 240V для питания анодов ламп. Ни о какой стабилизации напряжения и речи не шло.

Исходя из того, что приём радиостанций вёлся на длинных, средних и коротких волнах с очень узкой полосой и ужасным качеством, наличие или отсутствие стабилизации напряжения питания на это качество совершенно не влияло, а приличной автоподстройки частоты на той элементной базе просто быть не могло.

Стабилизаторы в то время применялись только в военных приёмниках и передатчиках, конечно тоже ламповые. Например: СГ1П – стабилизатор газоразрядный, пальчиковый. Так продолжалось до тех пор, пока не появились транзисторы. И тут выяснилось, что схемы, выполненные на транзисторах очень чувствительны к колебаниям питающего напряжения, и обыкновенным простым выпрямителем уже не обойтись. Используя физический принцип, заложенный в газоразрядных приборах, был создан полупроводниковый стабилитрон реже называемый диод Зенера.

Графическое изображение стабилитрона на принципиальных схемах.

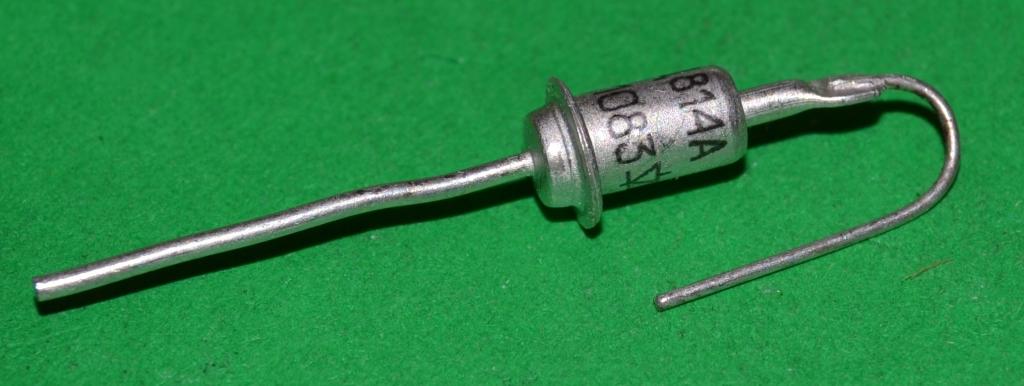

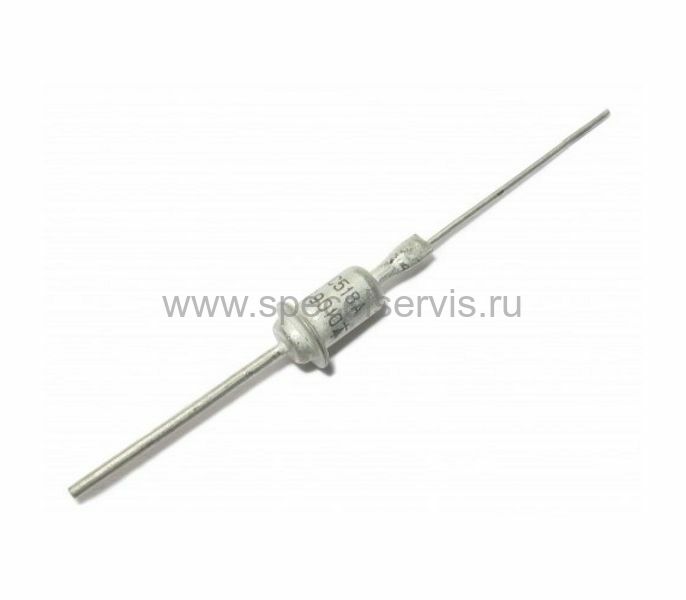

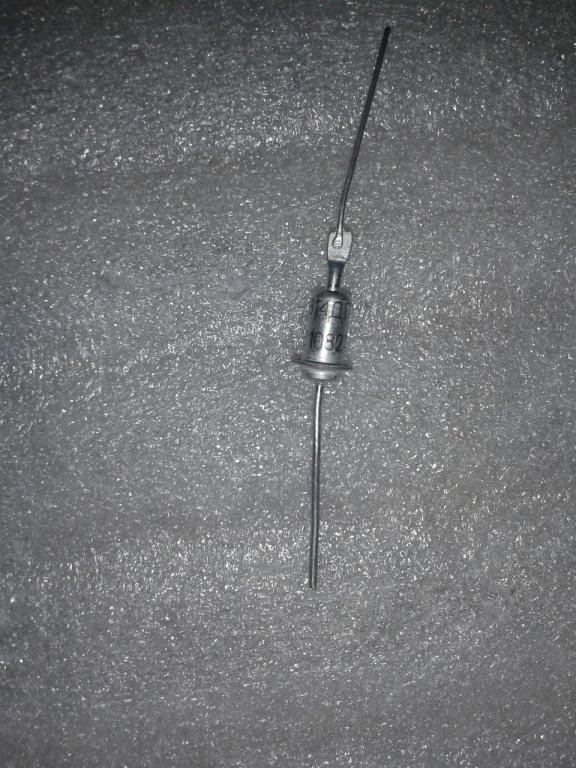

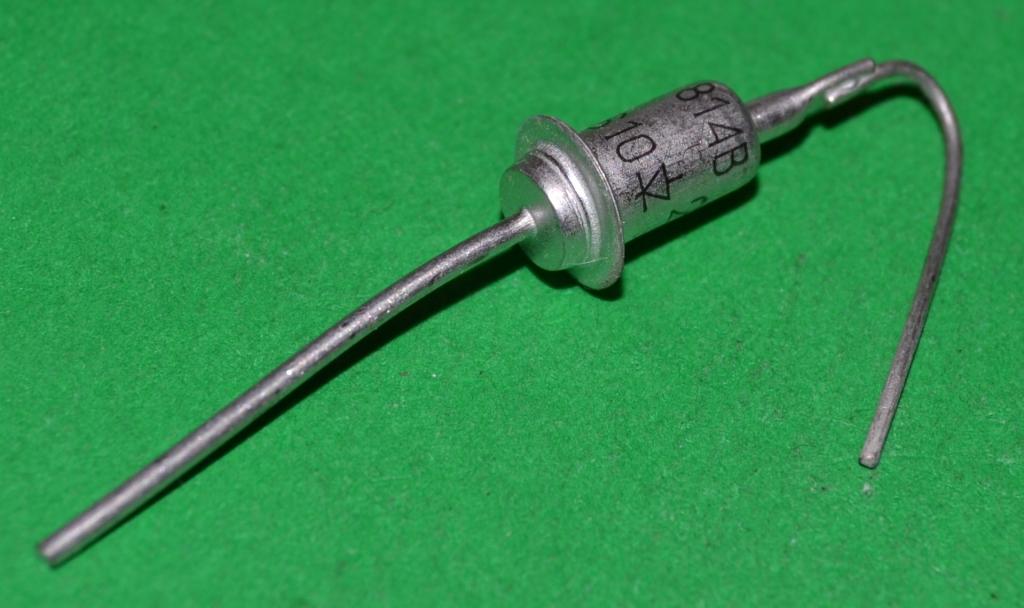

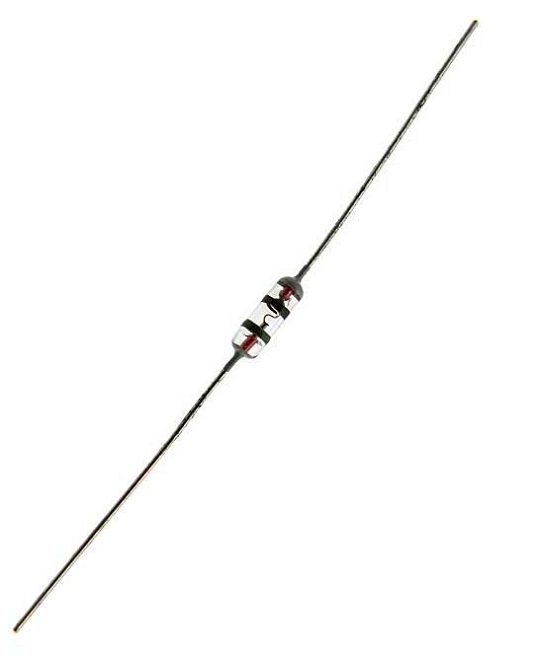

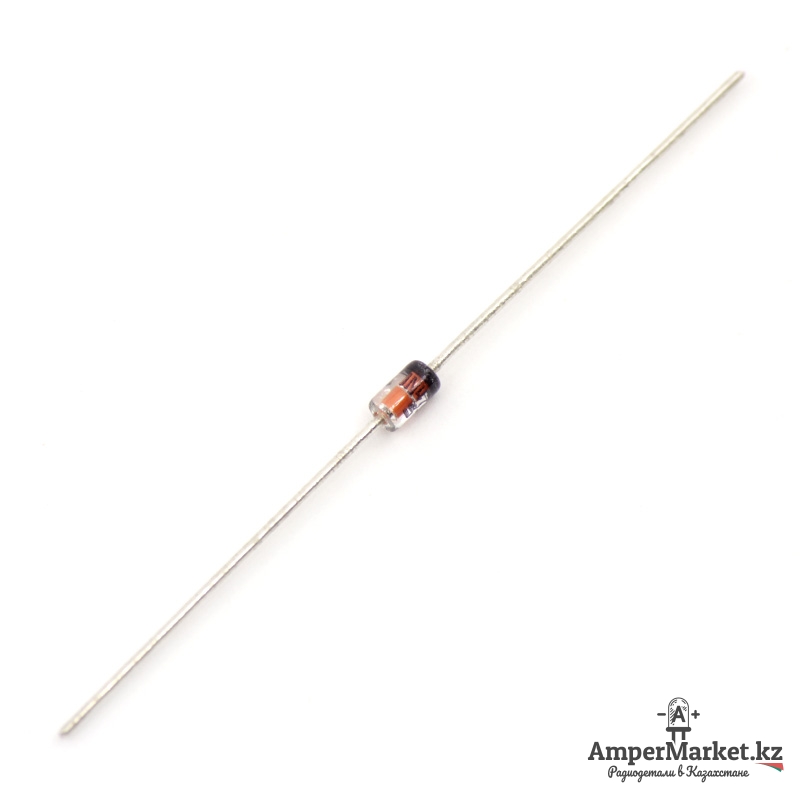

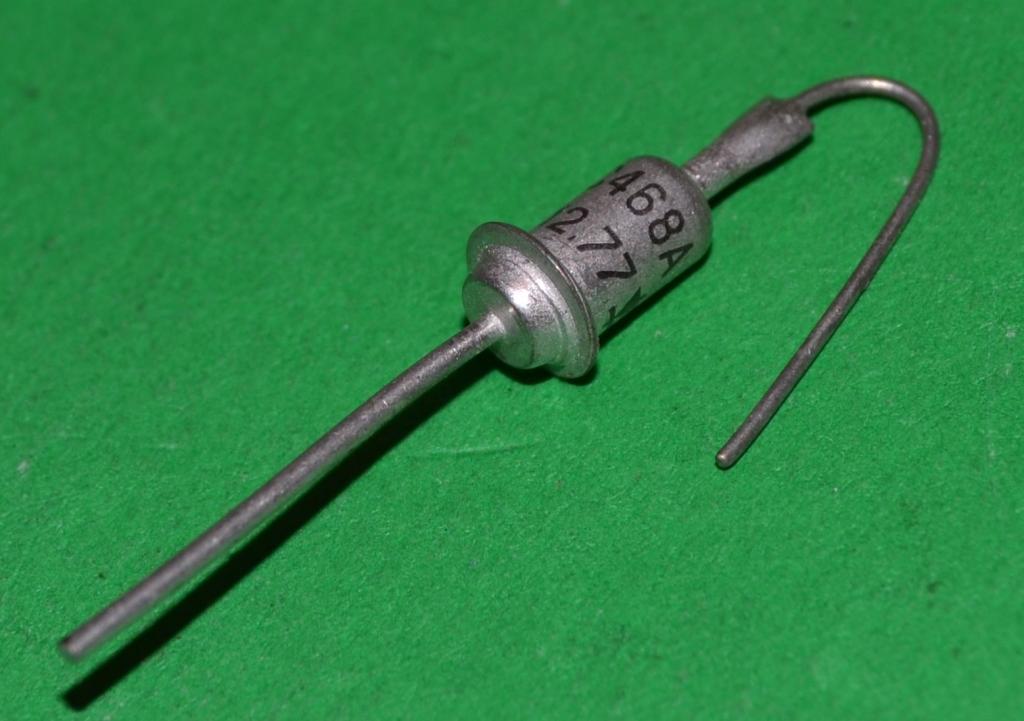

Внешний вид стабилитронов. Первый сверху в корпусе для поверхностного монтажа. Второй сверху – в стеклянном корпусе DO-35 и мощностью 0,5 Вт. Третий, – мощностью 1 Вт (DO-41). Естественно, стабилитроны изготавливают в разнообразных корпусах. Иногда в одном корпусе объединяется два элемента.

Принцип работы стабилитрона.

Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на него подают в обратной полярности, то есть на анод стабилитрона будет подан минус «-«. При таком включении через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.

Стабилитрон работает на обратной ветви ВАХ (Вольт-Амперной Характеристики), как показано на рисунке. К его основным параметрам относятся U ст. (напряжение стабилизации) и I ст. (ток стабилизации). Эти данные указаны в паспорте на конкретный тип стабилитрона. Причём величина максимального и минимального тока учитывается только при расчёте стабилизаторов с прогнозируемым большим изменением напряжения.

Основные параметры стабилитронов.

Для того чтобы подобрать нужный стабилитрон необходимо разбираться в маркировках полупроводниковых приборов. Раньше все типы диодов, включая и стабилитроны, обозначались буквой “Д” и цифрой определяющей, что же это за прибор. Вот пример очень популярного стабилитрона Д814 (А, Б, В, Г). Буква показывала напряжение стабилизации.

Д814Б	2С147А
V стаб. мин. – 8 вольт. V стаб. ном. – 9 вольт. V стаб. макс. – 9,5 вольт. I стаб. – 3 – 35 мA. P макс. – 340 мВт.	V стаб. мин. – 4,2 вольта. V стаб. ном. – 4,7 вольт. V стаб. макс. – 5,1 вольт. I стаб. – 3 – 60 мА. P макс. – 300 мВт.

Рядом паспортные данные современного стабилитрона (2C147A), который использовался в стабилизаторах для питания схем на популярных сериях микросхем К155 и К133 выполненных по ТТЛ технологии и имеющих напряжение питания 5V.

Чтобы разбираться в маркировках и основных параметрах современных отечественных полупроводниковых приборов необходимо немного знать условные обозначения. Они выглядят следующим образом: цифра 1 или буква Г – германий, цифра 2 или буква К – кремний, цифра 3 или буква А – арсенид галлия. Это первый знак. Д – диод, Т – транзистор, С – стабилитрон, Л – светодиод. Это второй знак. Третий знак это группа цифр обозначающих сферу применения прибора. Отсюда: ГТ 313 (1Т 313) – высокочастотный германиевый транзистор, 2С147 – кремниевый стабилитрон с номинальным напряжением стабилизации 4,7 вольта, АЛ307 – арсенид-галлиевый светодиод.

Вот схема простого, но надёжного стабилизатора напряжения.

Между коллектором мощного транзистора и корпусом подается напряжение с выпрямителя и равное 12 – 15 вольт. С эмиттера транзистора мы снимаем 9V стабилизированного напряжения, так как в качестве стабилитрона VD1 мы используем надёжный элемент Д814Б (см. таблицу). Резистор R1 – 1кОм, транзистор КТ819 обеспечивающий ток до 10 ампер.

Транзистор необходимо разместить на радиаторе-теплоотводе. Единственный недостаток данной схемы – это невозможность регулировки выходного напряжения. В более сложных схемах подстроечный резистор, конечно, имеется. Во всех лабораторных и домашних радиолюбительских источниках питания есть возможность регулировки выходного напряжения от 0 и до 20 – 25 вольт.

Интегральные стабилизаторы.

Развитие интегральной микроэлектроники и появление многофункциональных схем средней и большой степени интеграции, конечно, коснулось и проблем связанных со стабилизацией напряжения. Отечественная промышленность напряглась и выпустила на рынок радиоэлектронных компонентов серию К142, которую составляли как раз интегральные стабилизаторы. Полное название изделия было КР142ЕН5А, но так как корпус был маленький и название не убиралось целиком, стали писать КРЕН5А или Б, а в разговоре они назывались просто «кренки».

Сама серия была достаточно большая. В зависимости от буквы варьировалось выходное напряжение. Например, КРЕН3 выдавал от 3 до 30 вольт с возможностью регулировки, а КРЕН15 был пятнадцативольтовым двухполярным источником питания.

Подключение интегральных стабилизаторов серии К142 было крайне простым. Два сглаживающих конденсатора и сам стабилизатор. Взгляните на схему.

Если есть необходимость получить другое стабилизированное напряжение, то поступают следующим образом: допустим, мы используем микросхему КРЕН5А на 5V, а нам нужно другое напряжение. Тогда между вторым выводом и корпусом ставится стабилитрон с таким расчётом, чтобы сложив напряжение стабилизации микросхемы, и стабилитрона мы получили бы нужное напряжение. Если мы добавим стабилитрон КС191 на V = 9,1 + 5V микросхемы, то на выходе мы получим 14.1 вольт.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Стабилитроны напряжением 2,2В до 24В SMD корпуса BZT52 BZX84 Маркировка Характеристики Цены

Стабилитроны в SOD323, серия BZT52 Маркировка стабилитрона Код маркировки стабилитрона Uст при 5мА min Uст при 5мА nom Uст при 5мА max Max R диф. Uст в диапазоне -60 … +125°С Склад Заказ BZT52-C2V4S W1 2,28B 2,4B 2,52B 85 Oм -0,075% BZT52-C3V3S W4 3,1B 3,3B 3,5B 95 Oм -0,055% BZT52-C3V9S W6 3,7B 3,9B 4,1B 95 Oм -0,050% BZT52-C4V3S W7 4,0В 4,3В 4,6В 95 Ом -0,035% BZT52-C4V7S W8 4,4В 4,7В 5,0В 78 Ом -0,015% BZT52-C5V1S W9 4,8B 5,1B 5,4B 60 Ом -0,005% BZT52-C5V6S WA 5,2B 5,6B 6,0B 40 Ом 0,020% BZT52-C6V2S WB 5,8B 6,2B 6,6B 10 Ом 0,030% BZT52-C6V8S WC 6,4B 6,8B 7,2B 8 Ом 0,045% BZT52-C7V5S WD 7,0B 7,5B 7,9B 7 Ом 0,05% BZT52-С8V2S WE 7,7B 8,2B 8,7B 7 Ом 0,055% BZT52-С10S WG 9,4B 10B 10,6B 15 Ом 0,070% BZT52-С12S WI 11,4B 12B 12,7B 20 Ом 0,080% BZT52-С15S WL 13,8B 15B 15,6B 30 Ом 0,090% BZT52-С24S WR 22,8B 24B 25,6B 80 Ом 0,090% Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 стабилитронов BZT52. Стабилитроны в SOT23, серия BZX84 Маркировка стабилитрона Код маркировки стабилитрона Uст при 5мА min Uст при 5мА nom Uст при 5мА max Max R диф. Uст в диапазоне -60 … +125°С Склад Заказ BZX84C2V7 WT4 2,4B 2,7B 3,1B 85 Oм -0,06% BZX84C3V0 WT9 2,8B 3,0B 3,2B 85 Oм -0,06% BZX84C3V3 WB1 3,1В 3,3В 3,5В 85 Ом -0,06% BZX84C3V9 WB3 3,7В 3,9В 4,1В 85 Ом -0,06% BZX84C4V3 WB6 4,1B 4,3B 4,5B 80 Ом -0,03% BZX84C4V7 Z1W 4,4В 4,7В 5,0В 80 Ом -0,03% BZX84C5V1 Z2W 4,9B 5,1B 5,3B 60 Ом 0,03% BZX84C5V6 Z3W 5,2В 5,6В 6,0В 40 Ом 0,03% BZX84C6V2 Z4W 5,8В 6,2В 6,6В 10 Ом 0,05% BZX84C6V8 Z5W 6,4В 6,8В 7,2В 15 Ом 0,05% BZX84C7V5 Z6W 7,1В 7,5В 7,9В 15 Ом 0,05% BZX84C8V2 Z7W 7,7В 8,2В 8,7В 15 Ом 0,06% BZX84C9V1 Z8W 8,8В 9,1В 9,5В 20 Ом 0,05% BZX84C10 Z9W 9,4В 10,0В 10,6В 20 Ом 0,07% BZX84C12 Y2W 11,4В 12,0В 12,7В 25 Ом 0,07% BZX84C15 Y4W 13,8В 15,0В 15,6В 30 Ом 0,08% BZX84C18 Y6W 16,8В 18,0В 19,1В 45 Ом 0,08% BZX84C20 Y7W 17,8В 20,0В 21,0В 45 Ом 0,08% Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 3000 стабилитронов BZX84. Стабилитрон в SOT223, серия BZV90 Упаковка: В блистр-ленте на катушке диаметром 330 мм по 2500 стабилитронов BZV90. Характеристики стабилитронов серии BZT52 Рассеиваемая мощность стабилитрона…………………………0,20 Вт Корпус стабилитрона…………………………………………………….SOD323 Точность номинального напряжения стабилизации………..5% Производитель — PANJIT Характеристики стабилитронов серии BZX84 Рассеиваемая мощность стабилитрона…………………………0,25 Вт Корпус стабилитрона…………………………………………………….SOT23 Точность номинального напряжения стабилизации…………5% Производитель — NXP Характеристики стабилитронов серии BZV90 Рассеиваемая мощность стабилитрона. ……………………….1,50 Вт Корпус стабилитрона…………………………………………………….SOT223 Точность номинального напряжения стабилизации………..5% Производитель — NXP Технические характеристики и маркировка cтабилитронов BZV90 Технические характеристики и маркировка cтабилитронов BZT52 Технические характеристики и маркировка cтабилитронов BZX84 Полупроводниковые стабилитроны работают на обратном участке Вольт Амперной характеристики, где имеется сильная зависимость тока от напряжения. Это свойство позволяет использовать диоды Зенера, как часто называют импортные полупроводниковые стабилитроны, в качестве источников опорного напряжения. Стабилитроны, представленные на этой страницы, имеют малую рассеиваемую корпусом мощность, как и прочие маломощные диоды и диодные сборки в аналогичных корпусах. Особый тип стабилитронов, диоды, предназначенные для подавления импульсных помех – ограничительные диоды изготовлены в пластиковых корпусах средней мощности SMA и SMC. В этих корпусах изготавливаются полупроводниковые диоды средней мощности на ток от 1 Ампера, диоды Шоттки, высоковольтные выпрямительные диоды и импульсные диоды.

Корзина Корзина пуста

Стабилизированный блок питания на 9 вольт

Блок питания нужен всем. Музыканту-металлисту надо чем-то питать свои «примочки» к электрогитаре, радиолюбителю — приемники или всякие поделки на светодиодах-транзисторах, простому люду — антенные усилители к телевизору и так далее. Но купить готовое устройство не всегда получается — хотя бы даже из-за цены. Тем более нет на это желания, когда точно знаешь, что без дела валяется исправный понижающий трансформатор. Вот его-то мы и приспособим давать чистые девять вольт.

С дополнениями и изменениями от 09. 11.15

Блок питания собран уже бессчетное количество раз. При правильном монтаже и исправных компонентах запускается всегда. Допускаются отклонения в номиналах элементов.

Даташит на всю L78-ю серию стабилизаторов.

«Сердцем» блока питания (далее — БП) является понижающий трансформатор, без него нет смысла городить огород. Называется он так оттого, что понижает переменное розеточное напряжение 220 вольт в переменное же другого напряжения. Например, до 36, или 12, или даже 5. Но для наших целей необходим трансформатор, у которого на вторичной, выходной обмотке (не сетевой, та — входная и первичная) будет 12-15 вольт «переменки». Можно и немного больше, до 20, но нецелесообразно. Хорошо подходят трансформаторы из отслуживших свое магнитофонов, радиоприемников, других блоков питания, в особенности, если ранее устройство как раз и жило под напряжением девять вольт. В иллюстрациях к этой статье, например, я использовал полусгоревший трансформатор от роутерного БП. От скачка напряжения в нем сработал термопредохранитель, и напряжение на выходе исчезло (в современные трансформаторы встраивают такие одноразовые предохранители, которые разрывают цепь в случае перегрева. А перегрев может наступить либо тогда, когда через предохранитель «первички» течет большой ток (надолго повысилось напряжение в сети или трансформатору дали неподъемную нагрузку), либо когда перегревается сам трансформатор (его перегрузили или в корпусе БП очень-очень жарко). Предохранитель скрыт в начале первичной обмотки, и можно было его заменить аналогичным, но я просто бросил перемычку в обход. А для безопасности можно добавить обычную плавкую вставку 0,2 — 0,5 А).

Еще одна важная характеристика трансформатора — выдаваемый им ток. Тут уже надо примерно знать, сколько будет потреблять устройство, которому мы делаем БП. Для небольших светодиодных поделок хватит и 100 мА (а это пять светодиодов, подсоединенных параллельно друг к другу, причем установлены максимальные для них 20 мА), радиоприемники тоже много не едят (до 250 мА), простейшая гитарная «примочка»-дисторшн, питаемая от «Кроны», нуждается в 10-20 мА. Уже по внешнему виду трансформатора можно примерно судить, на какой ток он рассчитан. Главное — не перегружать его, а если нужно питать что-то прожорливое (ток более 1 А), то и блок питания должен быть соответствующий. Симптомы перегрузки, когда трансформатор, что называется, «не вывозит» — падает напряжение, греется магнитопровод и обмотки, появляется гудение, и, наконец, дым. А электроника вся на дыме работает. И как только он из нее выходит — она и перестает…

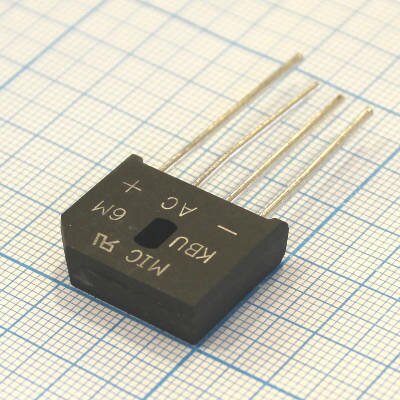

Далее нужен выпрямитель. Его задача — преобразование переменного тока в постоянный. Все описанные ранее устройства питаются постоянным током. Я использую готовый диодный мост, но можно заменить его четырьмя одинаковыми диодами с адекватным запасом тока (1N4004 хватит с головой). Подключив диодный мост ко «вторичке» трансформатора, можно увидеть, что ее 12 переменных вольт превращаются в 11 или даже 10,8 постоянных. Так и должно быть. Это диоды открываются при напряжении 0,6 вольта, а в диодном мосту одновременно работают два диода из четырех. Вот и пропадает по 1,2 вольта на каждом полупериоде колебаний.

И теперь, собственно, та часть, из-за которой блок носит гордое название «стабилизированный», то есть имеющий постоянное напряжение на своем выходе вне зависимости от того, что у него на входе (в разумных пределах, конечно). Стабилизатор. Я использую трехногую микросхему 7809, где 78 указывает на стабилизацию положительной полярности напряжения, а 09 — число стабилизированных вольт (нетрудно догадаться, что если нужно питать какое-то пятивольтовое устройство, то в магазине надо спрашивать 7805, а трансформатор можно взять с чуть меньшим напряжением на «вторичке»). Три ноги у нее не случайно — на одну приходит нестабилизированное входное напряжение, другая присоединяется к общей шине («минусу»), а с третьей снимается стабилизированное постоянное напряжение. Для нормальной работы микросхем этой серии необходимо, чтобы входное напряжение было хотя бы на 2 вольта выше выходного. То есть 9+2=11 В. Столько же и остается после диодного моста, мы отлично сюда попадаем.

Глядя на график выпрямленного диодным мостом напряжения, язык не повернется назвать его постоянным. Оно пульсирует. Для сглаживания этих «горбов» нужны конденсаторы. В принципе, вполне хватит двух электролитических, но по правилам хорошего тона, чтобы продлить им жизнь, хорошо бы еще вставить и два керамических на 100-200 нФ. Электролитические я использую на 470-1000 мкФ, 25 вольт по входу и 16 вольт по выходу. Почему так, в чем разница? Отвечаю. Если к диодному мосту поцепить электролитический конденсатор, то на его ножках образуется напряжение, в 1,41 раза большее, чем на мосту. 11*1,41=15,51 В. Ставить конденсатор на максимальных 16 вольт, честно говоря, с таким «запасом» немного неправильно. Если на «первичку» попадет не 220, а 240 вольт, то и на «вторичке» уже будет явно не 11. И репу шестнадцативольтового конденсатора может разорвать. Закидав его ошметками все, что рядом. По этой же причине пробный пуск любого устройства, содержащего электролитические конденсаторы, надо осуществлять так, чтобы они не были направлены в сторону рук, лиц и глаз. Желательно даже накрыть чем-то «шайтан-машину» и нацепить защитные очки. А вот по девятивольтовому выходу конденсатор на 16 вольт — самое оно. Можно, конечно, и стовольтовый поставить, но он: а) дороже, б) больше размерами. Ничто не мешает и не 470 мкФ поставить, а больше. 1000 мкФ, 4700 мкФ, 10000 мкФ, наконец. Чем больше — тем менее будет подвержена влиянию перепадов напряжения цепь. Часто можно наблюдать, что, выдернув из розетки шнур радиоприемника, он еще поет несколько секунд, затихая. Но со временем при таких же махинациях приемник поет все короче и короче. Это конденсаторы стареют, теряют емкость. Можно, конечно, заставить всю комнату спараллеленными конденсаторами на 10000 мкФ, и тогда приемник, пожалуй, сможет автономно проработать целый день после их зарядки, но чем больше емкость конденсатора, тем он: а) дороже, б) больше размерами. Где-то это уже читали? Такая вот корреляция (связь между несколькими величинами).

Теперь — что касается «продления жизни». Как в выпрямленном, так и стабилизированном напряжении могут существовать высокочастотные переменные составляющие. Так, при стандартной частоте пульсаций сети 50 Гц после диодного моста уже будет 100 Гц, а как-то пробравшиеся ВЧ-шки — это килогерцы частоты. Грозовые разряды, искры от щеточно-коллекторного узла электродвигателей, «шумные» блоки питания… Электролитические конденсаторы очень не любят высокочастотные колебания и быстрее деградируют, если подвержены такому влиянию. Их удел — сглаживание медленных пульсаций. Поэтому параллельно каждому электролитическому конденсатору припаивается керамический, который как раз и рассчитан на работу с высокими частотами. Получается очень эффективный тандем.

Еще понадобятся соединительные провода и плата, на которую это все будет монтироваться. Использовать провода из «витой пары» не рекомендую — «дедушкиным» паяльником (с медным жалом, оловом и канифолью) они плохо паяются, да и вообще — очень ломкие. Что касается платы — в любом уважающем себя радиомагазине есть такая штука, как «макетная плата». Это текстолитовое или гетинаксовое основание с контактными площадками, расположенными в строгом порядке. Расставляй элементы, как хочешь, соединяй проводками, перемычками, или просто запаивай неиспользуемые площадки. Профи могут вытравить плату (я думаю, что для такого стабилизатора есть немало вариантов «печаток»), но профи и без моих советов, небось, уже давным-давно собрали такой БП, и не один.
Ладно, слов тысяча, а дел пока нет. Просто хотелось дать чуть-чуть теории.

Приступаем?

Типовая схема БП на 7809. Слева направо, сверху вниз: обычный проволочный предохранитель (нет у меня, равно как и теплового, хотя по-хорошему — надо), сетевой трансформатор, диодный мост, «электролит», «керамика», стабилизатор, «электролит», «керамика». Вариантов этой типовой схемы много, и как ни собери — почти всегда правильно. Кстати, отечественный аналог 7809 — микросхема КР142ЕН8А, в просторечии именуемая просто «кренкой». Нормально работает при напряжениях на входе +11,5…35 В. У нас есть 15,5 В. Выходной ток 7809 — 1-1,5 А (в зависимости от корпуса), лишь бы трансформатор «тащил». Да, если в планах питание устройств с большим током потребления, то надо позаботиться о радиаторе для стабилизатора (приемники с их максимальными 250 мА микросхему не нагревают, можно обойтись без него).

Необходимое оборудование. Пинцет-самозахват (не понадобился), отсос припоя (если случайно соединил не те дорожки или еще как накосорезил), проволочный припой, изолента отвратительного качества (лучше не экономить), бокорезы, утконосы (не пригодились), паяльник с «вечным» жалом и железная мочалка для его очистки (обычная кухонная, для сковородок).

Необходимые ресурсы. Плата, трансформатор (сетевой кабель не показан, хотя он нужен — не забудьте!), светодиод с резистором (мимопроходили), диодный мост, 7809, два конденсатора, керамический конденсатор; мультиметр с еще одной «керамикой» показывает ее емкость — 125 нФ. Нам подходит. Написано на корпусе, что 150, но кто-то из них явно врет.

К трансформатору подпаиваем сетевой шнур. С «первичкой» надо быть очень осторожным, там — опасное для жизни напряжение. Как только припаяли — замотать это место изолентой от греха подальше.

Кстати, если случилось так, что вы, крутя трансформатор в руках, запутались уже, где какая обмотка, то поможет мультиметр. У понижающего трансформатора «вторичка» имеет очень малое сопротивление, буквально доли ома, а на «первичке» он обычно показывает 300-600 Ом.

Со «вторички» идут 12 вольт «переменки».

Понемногу собираем плату. Универсального расположения деталей нет, пусть каждый делает так, как ему удобно. Я стараюсь экономить место, ведь платы не очень дешевы. Да и вообще, «керамику» лучше ставить как можно ближе к стабилизатору — так надо для его корректной работы.

У меня, например, три экземпляра такого БП, и все собраны с разным расположением деталей. И ничего, работают.

Обратная сторона.

Можно, конечно, и иначе, расставляя элементы так, как на схеме: диодный мост, «электролит», «керамика», стабилизатор, «электролит», «керамика». В этот раз у меня вышло так.

По низу идет выходная шина, в середине — общий провод-«минус», иногда для краткости именуемый «землей».

Уже на этом этапе блок полностью готов. Но мне захотелось покуражиться. Не зря же, пока я разбирал завалы, мне в руки попал светодиод. Вот и пусть светит, развлекает коллектив блока питания.

Светодиод — прибор токовый. Это значит, что он светит, когда через него идет ток. Причем ток этот надо ограничивать (обычно — 20 мА), потому что в противном случае диод попытается сожрать все, что ему дает БП, и, естественно, сгорит. Как тот медведь, что по лесу шел. У нас даже есть такая шутка радиолюбительская. «Шел светодиод по плате, видит — шина девятивольтовая. Сел на нее и сгорел». А для ограничения тока служит резистор. Вы не поверите, но он так и называется — токоограничивающий. Для девяти вольт питания он может составлять 500 Ом, но я поставил 5,6 кОм — уж больно ярко светил.

То же самое.

Финальные замеры. На конденсаторе перед стабилизатором — расчетных 15 с лишком вольт.

А на выходе — 9,2 вольта. Страшного ничего нет: все 7809, что мне попадались, чуть завышают планку. Даже свежая «Крона», эталон девятивольтовости, будет выдавать больше девяти вольт.

Обрезанные ножки выводных элементов рекомендую сохранить для будущих проектов — на перемычки какие-нибудь.

А вот я вырезал из общей макетной платы все, что надо. Вырезать можно разными способами, я за неимением подходящего инструмента пользуюсь канцелярским ножом. Но он очень не любит резать платы и быстро тупится.

Вот и все. Не сложно?

А радиоприемник мой очень доволен таким блоком. Сейчас с БП сложилась нелегкая ситуация. Старая радиоаппаратура очень не любит современные импульсные блоки питания. Да, они легкие и компактные, но сильно шумят во всех диапазонах, порой даже станций не слышно, один только писк, визг, треск. А трансформаторные могут только слегка гудеть. Даже включенный компьютер или ноутбук рядом с радиоприемником очень сильно «фонит».

А про свой радиоприемник, надеюсь, я расскажу в следующей статье. Мы будем его ремонтировать, проводить ему профилактику и немного модернизировать, а так же узнаем, что интересного можно послушать в диапазонах, которых больше нет в современных аппаратах.

Дополнение от 25.02.16

Например, к вам в руки попал блок питания от роутера с «переменкой» 9-12 вольт на выходе. Если размеры позволяют, то почему бы не встроить стабилизатор внутрь?

Корпус надо аккуратно расколоть по шву с помощью ножа и ощутимого постукивания по ножу. Электронику можно всю сделать на плате, но я не стал заморачиваться и спаял «навесом», кое-где прихватив термоклеем. Светодиод — по желанию. Обратно половинки склеиваются суперклеем.

Иногда приходится заменять штекер. Наиболее распространены 5,5/2,1 мм (наружный/внутренний диаметр) и 5,5/2,5 мм.



По возможности лучше брать те, что справа, с желтым изолятором. Они сделаны не так халтурно.

Дополнение от 05.06.16

Бывают случаи, когда нужно нестандартное напряжение — например, 8,7 вольт.

Применив L7808 и кремниевый диод (Uпр = 0,7 В), на выходе можно получить искомые 8,7 вольт. Включая несколько диодов последовательно, можно еще больше поднять напряжение: для двух кремниевых это будет уже почти плюс 1,4 вольта к тому, на что запрограммирован сам стабилизатор. Диод (или диоды) надо выбирать соразмерно потребляемому нагрузкой току — для мелочи пойдет и КД522 (до 100 мА), а для чего покрупнее — хотя бы и 1N4001 (1 А).

Кремниевый диод добавляет 0,6-0,7 вольт, германиевый — 0,3-0,4 В. Можно с успехом их компоновать, максимальный ток такого самодельного стабилизатора определяется максимальным током самого хилого элемента.
