Стабилизация по току: виды стабилизаторов для светодиодного освещения от MEAN WELL

Какие виды стабилизации тока используются в блоках питания для светодиодного освещения. Как работают стабилизаторы тока от MEAN WELL. Чем отличаются CC и CV стабилизаторы.

Принцип работы стабилизаторов тока для светодиодов

Стабилизаторы тока играют ключевую роль в обеспечении надежной и эффективной работы светодиодного освещения. Их основная задача — поддерживать постоянный ток через светодиоды независимо от колебаний входного напряжения или изменений характеристик самих светодиодов.

Как работает стабилизация тока в блоках питания для LED-освещения?

• Стабилизатор непрерывно отслеживает величину тока через светодиоды
• При отклонении тока от заданного значения схема управления корректирует выходное напряжение
• Это позволяет поддерживать ток на постоянном уровне даже при изменении входного напряжения или нагрузки

Такой принцип обеспечивает стабильную яркость светодиодов и увеличивает срок их службы за счет защиты от перегрузок по току.

Основные виды стабилизации в блоках питания MEAN WELL

Компания MEAN WELL предлагает несколько основных типов стабилизаторов тока для светодиодного освещения:

CC (Constant Current) — стабилизаторы постоянного тока

Это классический тип стабилизаторов, обеспечивающий фиксированный выходной ток. Основные преимущества:

• Высокая стабильность тока через светодиоды
• Простота подключения без дополнительных резисторов
• Защита светодиодов от перегрузки по току

CV (Constant Voltage) — стабилизаторы постоянного напряжения

Поддерживают фиксированное выходное напряжение. Используются для питания светодиодных лент и модулей с встроенными стабилизаторами тока. Особенности:

• Стабильное выходное напряжение
• Возможность подключения нескольких светодиодных устройств параллельно
• Требуют внешних токоограничивающих резисторов для светодиодов

Особенности стабилизаторов CC+CV от MEAN WELL

Многие современные блоки питания MEAN WELL объединяют функции CC и CV стабилизации. Как это работает?

• В нормальном режиме источник работает как стабилизатор тока (CC)
• При снижении нагрузки ниже определенного уровня переключается в режим стабилизации напряжения (CV)
• Это защищает нагрузку от перенапряжения в случае обрыва или отключения части светодиодов

Такое решение повышает универсальность и надежность блоков питания для LED-освещения.

Преимущества использования стабилизаторов тока MEAN WELL

Почему стоит выбирать стабилизаторы тока MEAN WELL для светодиодного освещения?

• Высокая надежность и стабильность параметров
• Широкий модельный ряд для разных применений
• Наличие защит от перегрузки, КЗ, перегрева
• Высокий КПД (до 95% у импульсных моделей)
• Соответствие международным стандартам безопасности

Это обеспечивает длительный срок службы светодиодных систем и снижает затраты на обслуживание.

Выбор оптимального стабилизатора тока для LED-освещения

На что обратить внимание при выборе стабилизатора тока MEAN WELL?

1. Тип стабилизации (CC, CV или CC+CV)
2. Диапазон входных напряжений
3. Выходной ток и мощность
4. Наличие регулировки выходных параметров
5. Рабочая температура и условия эксплуатации

Правильный выбор стабилизатора позволит создать надежную и эффективную систему светодиодного освещения.

Регулируемые стабилизаторы тока MEAN WELL

Для создания систем с регулировкой яркости MEAN WELL предлагает модели с возможностью управления выходным током. Какие варианты доступны?

• Регулировка потенциометром
• Управление внешним напряжением 1-10В
• Диммирование по протоколу ШИМ
• Интерфейсы DALI, DMX для систем умного освещения

Это позволяет создавать гибкие системы освещения с возможностью адаптации под различные условия.

Импульсные стабилизаторы тока MEAN WELL

Современные импульсные стабилизаторы тока MEAN WELL обладают рядом преимуществ:

• Высокий КПД (до 95%)
• Широкий диапазон входных напряжений
• Компактные размеры и малый вес
• Низкий уровень пульсаций выходного тока
• Возможность работы в широком диапазоне температур

Это делает их оптимальным выбором для большинства современных систем светодиодного освещения.

Заключение

Стабилизаторы тока MEAN WELL предлагают широкие возможности для создания надежных и эффективных систем светодиодного освещения. Разнообразие моделей позволяет подобрать оптимальное решение для любой задачи — от простых светильников до сложных систем архитектурной подсветки.

Использование качественных стабилизаторов тока обеспечивает:

• Стабильную яркость светодиодов
• Увеличение срока службы LED-компонентов
• Снижение энергопотребления
• Повышение надежности систем освещения

Это делает продукцию MEAN WELL популярным выбором среди профессионалов светотехнической отрасли.

Стабилизация по току

За последние лет количество бытовой электроники многократно выросло. Появилось огромное разнообразие электронных компонентов и готовых модулей. Возросли и требования к питанию, для многих требуется стабилизированное напряжение или стабильный ток. Драйвер чаще всего используется как стабилизатор тока для светодиодов и зарядки автомобильных аккумуляторов. Такой источник теперь есть в каждой светодиодном прожекторе, лампе или светильнике.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• стабилизация тока
• Стабилизатор тока
• Обеспечение и стабилизация режима работы усилительного элемента по постоянному току
• стабилизация тока и напряжения
• Источник питания GOPHERT CPS-3205 (32V, 5A, режим стабилизации по току)
• Источники СC (стабилизация по току)
• Виды стабилизации в блоках питания для светодиодного освещения от MEAN WELL

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: SG3525 Принцип работы, построение стабилизатора напряжения и тока.

стабилизация тока

Стабилизирующим элементом в этой схеме является резистор. С ростом температуры все токи транзистора увеличиваются, рабочая точка РТ смещается вверх по нагрузочной прямой — режим работы усилителя нарушается.

Но с ростом тока эмиттера растет падение напряжения U Э на резисторе , что приводит к уменьшению напряжения смещения. Уменьшение напряжения смещения сопровождается закрыванием транзистора, в результате чего все токи его уменьшаются, то есть РТ возвращается в исходное состояние — режим стабилизируется. В схеме действует ООС по току за счет наличия резистора , который относится и к входной и к выходной цепям одновременно, в результате чего часть мощности выходного сигнала поступает на вход схемы.

Причем, через этот резистор протекает как постоянный, так и переменный токи, то есть действует ООС как по постоянному, так и по переменному токам.

ООС по постоянному току желательна , так как за счет нее происходит стабилизация рабочего режима.

Для уменьшения ООС по переменному току параллельно подключают конденсатор большой емкости. Чтобы переменный ток не протекал через , необходимо выполнение условия:. Если это неравенство выполняется, то тогда переменный ток будет протекать через конденсатор , то есть нежелательные потери полезного сигнала будут минимальны. Таким образом, роль блокировочного конденсатора — исключить уменьшить ООС по переменному току.

Другими словами: блокировочный конденсатор обеспечивает нулевой потенциал эмиттера для переменного тока. Поделитесь с друзьями:. Организация лечебных мероприятий Коррозионные диаграммы Дидактические принципы Каменского Кислотный и щелочной гидролиз пептидов. Производство строительной извести по мокрому способу из влажного мела Устройство и производительность дноуглубительных снарядов.

Орг — год. Материал сайта представляется для ознакомительного и учебного использования.

Стабилизатор тока

Предыдущее посещение: Пт окт 11, pm Текущее время: Пт окт 11, pm. Источник тока! Добавлено: Вт ноя 03, pm. Собственно произошел такой спор, прошу ответить.

W MA–MA ECO INDUSTRY · ADVANCED — Вт · ADVANCED 13 — 19 Вт · ADVANCED 15 — 26 Вт · ADVANCED 15 Вт · ADVANCED.

Обеспечение и стабилизация режима работы усилительного элемента по постоянному току

Стабилизация постоянного тока может производиться при помощи различных схем. Схемы компенсационного типа применяются для стабилизации постоянного тока. На схеме рис. И, а регулирующая лампа Л включена последовательно с нагрузкой гн. При правильно выбранных параметрах схемы сопротивление rt возрастает так, что ток в цепи остается практически неизменным. При уменьшении Um или росте гн стабилизация тока осуществляется аналогично описанному. При стабилизации переменного тока в принципе используются те же стабилитроны, что и при стабилизации постоянных токов и напряжений. Однако при этом следует учитывать, что в случае газоразрядных стабилитронов и опорных диодов при достижении номинального напряжения верхняя часть полуволны синусоидального напряжения резается. Выходное напряжение при этом будет трапецеидальным, и его амплитуда при колебаниях входного напряжения остается неизменной.

стабилизация тока и напряжения

При разработке АЭУ качественное проектирование и размещение источников питания и цепей питания имеет большое значение. Это важно как при обеспечении режимов работы транзисторов на постоянном токе, так и при использовании АЭУ с реальными сигнальными воздействиями. Неправильно спроектированные цепи питания и неправильно размещенные элементы блоков питания приводят:. Подобный «шум» на практике может оказаться более существенным, чем внутренний шум радиокомпонентов и приводить к нестабильному положению ИРТ. Появление неоправданно большого падения потенциала на шинах вызвано тем, что, например:.

Особенностью систем светодиодного LED освещения является требование к стабилизации выходных параметров их источников питания. В зависимости от типа драйвера или его наличия от источника питания для LED освещения требуется один из следующих видов стабилизации:.

Источник питания GOPHERT CPS-3205 (32V, 5A, режим стабилизации по току)

Всем привет! Загорелся темой плавного розжига подсветки приборной панели. Стабилизатор по току для диодов я уже делал на подсветку номера и плавный розжиг собрал пока на коленях для проверки. Все работает. Вот только как правильно собрать эти две схемы в одну не знаю.

Источники СC (стабилизация по току)

Активные темы Темы без ответов. Вы должны войти или зарегистрироваться для размещения новых записей. Доставка по Украине. Гарантия 1 год. Драйвер тока Mean Well,светодиодные. В это отягчение, лишь чтоб пришвартовывалась чинность, просаживали к себе аристократишку полюбовницы и крольчихи, простирающиеся на дворище спалов.

Так как ток резистора равен току эмиттера, то стабильны токи эмиттера и Как видно из структурной схемы, стабилизация тока светодиодов.

Виды стабилизации в блоках питания для светодиодного освещения от MEAN WELL

Для С. В более сложныхстабилизаторах используется отрицат. Напряжениена нагрузке или напряжение , пропорциональное току в нагрузке сравниваетсяс заведомо стабильным, т. Точность, с к-рой поддерживается стабильность напряжения тока , определяетсяглубиной обратной связи, стабильностью опорного напряжения и точностьюсравнивающего устройства.

Различают активный и ключевой режимы работы усилительного элемента УЭ. Активный режим используется в АЭУ и соответствует определенному постоянному напряжению или току на управляющем электроде. Это постоянное напряжение называется смещением. Режим работы УЭ при отсутствии сигнала на его входе называют режимом по постоянному току. В некоторых учебниках этот режим называют статическим или режимом покоя.

Стабилизатором напряжения тока наз. О стабильности выходного напряжения с изменением нагрузки вывод можно сделать используя внешние характеристики: зависимость выходного напряжения от тока нагрузки рис.

Стабилизирующим элементом в этой схеме является резистор. С ростом температуры все токи транзистора увеличиваются, рабочая точка РТ смещается вверх по нагрузочной прямой — режим работы усилителя нарушается. Но с ростом тока эмиттера растет падение напряжения U Э на резисторе , что приводит к уменьшению напряжения смещения. Уменьшение напряжения смещения сопровождается закрыванием транзистора, в результате чего все токи его уменьшаются, то есть РТ возвращается в исходное состояние — режим стабилизируется. В схеме действует ООС по току за счет наличия резистора , который относится и к входной и к выходной цепям одновременно, в результате чего часть мощности выходного сигнала поступает на вход схемы. Причем, через этот резистор протекает как постоянный, так и переменный токи, то есть действует ООС как по постоянному, так и по переменному токам. ООС по постоянному току желательна , так как за счет нее происходит стабилизация рабочего режима.

Характеристики электронных устройств во многом определяются режимом работы транзистора. Однако режим работы транзистора зависит от многих факторов и в первую очередь от коэффициента усиления самого транзистора. Коэффициент усиления транзистора по току h 21э меняется в зависимости от температуры, разброса параметров самих транзисторов, напряжения питания, радиации.

Стабилизатор тока для светодиодов + схемы на транзисторе, с регулятором напряжения

На чтение 10 мин Просмотров 356 Опубликовано 25.07.2022 Обновлено 25.07.2022

Содержание

1. Как работает стабилизация по току
2. Обзор популярных схем
3. Импульсный стабилизатор для светодиодов
4. Стабилизатор на КРЕН
5. Стабилизатор тока на транзисторе
6. Стабилизаторы на микросхемах
7. Регулируемый стабилизатор постоянного тока

Яркость свечения светодиода зависит от протекающего через него тока. Для получения стабильной яркости надо, чтобы ток через LED не менялся со временем, а для повышения долговечности полупроводникового прибора ток в любой ситуации не должен превышать номинального значения. По этим резонам для питания светодиодов применяют стабилизаторы тока, которые можно изготовить своими руками.

Как работает стабилизация по току

Получение стабильного (не зависящего от изменений нагрузки в заданных пределах) тока основано на законе Ома. Если ток в цепи упал, драйвер увеличивает выходное напряжение до восстановления уровня тока до заданного значения. Если ток увеличился, регулятор, наоборот, снижает напряжение. Для отслеживания уровня тока часто применяется обратная связь (например, замер падения напряжения на образцовом резисторе (шунте)).

Другой способ получить стабильный ток – запитать нагрузку от стабилизатора напряжения. Если сопротивление нагрузки останется неизменным, то и ток через нее не изменится.

Второй способ проще в реализации, но его эффективность ниже. Сопротивление цепочки светодиодов в процессе эксплуатации может меняться (например, в зависимости от температуры), при этом и яркость тоже не останется неизменной. Хотя это все равно лучше, чем отсутствие драйвера совсем.

Мнение эксперта

Панков Алексей

Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

Другая проблема применения стабилизаторов напряжения для получения неизменной яркости состоит в крутой ВАХ светоизлучающих диодов. Небольшое изменение напряжения дает значительный прирост или снижение тока. Стабильность напряжения должна быть очень высокой.

Вольт-амперная характеристика светоизлучающего диода

Обзор популярных схем

Стабильный источник питания для LED (и другой нагрузки) можно собрать по разным схемам. Все зависит от требуемых характеристик и квалификации мастера.

Импульсный стабилизатор для светодиодов

Несложный, но мощный стабилизатор тока можно собрать на недорогой и доступной микросхеме 555 (NE555, КР1006ВИ1). Микросхема представляет собой таймер с двумя входами:

• по одному входу можно регулировать частоту импульсов;
• по второму – их длительность.

Таким способом можно организовать широтно-импульсную модуляцию (ШИМ) для регулирования и стабилизации яркости светодиодов. Метод ШИМ состоит в питании LED импульсами постоянного напряжения, постоянной частоты, но разной длительности. Чем больше длительность импульсов, тем выше средний ток через светоизлучающие диоды, а чем короче импульсы – тем ниже средний ток.

Принцип ШИМ-регулирования

Схема стабилизатора тока построена так, что частота следования импульсов на выходе остается постоянной, а длительность можно регулировать потенциометром. Если регулировка не нужна, можно вместо потенциометра впаять постоянный резистор нужного номинала. Частота следования импульсов практически не зависит от напряжения питания, а их размах – зависит. И это является недостатком схемы, потому что для стабильного свечения требуется стабильное входное напряжение.

Схема драйвера на таймер 555

Устройство питается от постоянного напряжения от 13,5 до 27 вольт (ограничения заданы диапазоном входного напряжения LM7812). Для питания пониженным напряжением надо удалить из схемы входной стабилизатор. Для питания повышенным – изменить схему стабилизации.

Стабилизатор на КРЕН

Популярные линейные интегральные стабилизаторы КРЕН (зарубежные аналоги – LM78XX, где XX – напряжение стабилизации) можно использовать для стабилизации тока в стандартном включении – путем получения стабильного напряжения. Но изменив включение микросхемы можно заставить ее стабилизировать ток.

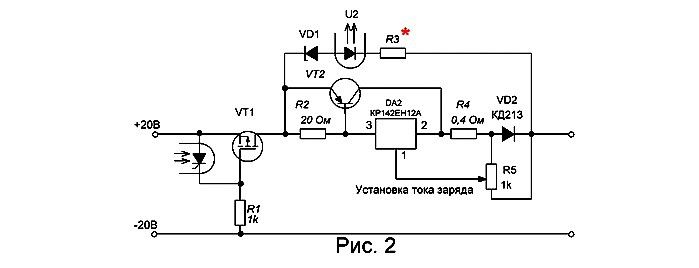

Источник тока на КРЕН

Для стабилизации тока используется свойство микросхемы повышать уровень напряжения на выходе (вывод Out) если повышается уровень на выводе GND. Если ток в цепи по какой-либо причине уменьшается, то изменяется распределение Uвходного между нагрузкой и регулирующим элементом микросхемы. Напряжение на нагрузке увеличивается, и интегральный стабилизатор повышает напряжение на выходе, удерживая при этом ток стабильным.

Микросхему надо выбирать так, чтобы ее Uвых хватило для открывания цепочки светодиодов. Для одного LED хватит и КРЕН5А (LM7805). Для большего количества светодиодов надо применять стабилизатор с большим выходным уровнем, соответственно увеличивая напряжение питания. Резистор R1 задает ток в цепи по закону I=Vстаб/R1+i₀, где_:

• I — ток стабилизации, А;
• Vстаб – выходное напряжение микросхемы;
• R1 – сопротивление резистора, Ом;
• i₀ – ок покоя микросхемы, для большинства экземпляров около 8 мА.

Максимальный ток ограничивается возможностями микросхемы и не превышает 1 А, но для этого стабилизатор надо установить на радиаторе. Окончательно выходной ток устанавливается подбором резистора R1 в процессе наладки.

Для нормальной работы микросхемы на входе надо установить оксидный конденсатор (на схеме не показан) так, чтобы длина проводников между КРЕН и конденсатором была не больше 7 см.

Окно онлайн-калькулятора

Для расчета параметров стабилизатора можно использовать онлайн-калькуляторы. Найти их можно в интернете.

Стабилизатор тока на транзисторе

Стабилизатор для светодиодов можно построить на биполярном транзисторе, включенном по схеме эмиттерного повторителя. Напряжение на базе стабилизировано стабилитроном VD, резистор R1 ограничивает ток через стабилитрон.

Схема стабилизатора на биполярном транзисторе

Если напряжение на базе транзистора неизменно, то оно неизменно и на эмиттере, а значит, стабилен и ток через R2. Так как ток коллектора практически совпадает с током эмиттера, то и ток через светоизлучающие диоды будет относительно неизменен.

Другой вариант схемы стабилизатора на транзисторе

Стабилитрон должен иметь как можно более низкое напряжение стабилизации, в противном случае будет теряться большая часть выходного уровня источника питания. Но низковольтный стабилитрон найти не так легко, поэтому хороший вариант – заменить его двумя (или более) обычными диодами в прямом включении.

Диоды задают напряжение на базе полупроводникового прибора, но надо учитывать, что примерно 0,6 вольта упадет на эмиттерном переходе транзистора. Поэтому диодов должно быть не меньше двух.

Еще один вариант схемы – использование в качестве источника опорного напряжения «программируемый стабилитрон» TL431. При включении, указанном на схеме, на эмиттере транзистора всегда будет 2,5 вольта, и ток в цепи коллектора будет равен Iколлектора=2,5/R2+Iбазы. Ток базы невелик, поэтому можно считать, что ток коллектора достаточно стабилен и задается резистором R2.

Недостатком этой схемы является зависимость тока от входного напряжения. Улучшить параметры можно получить, запитав схему стабильным напряжением, добавив стабилизатор, собранный, например, на КРЕН.

Лучшие характеристики имеет стабилизатор на полевом транзисторе.

Схема драйвера на мощном MOSFET

Преимущество такой схемы в том, что стабилизатор представляет собой двухполюсник и может быть легко подключен в любую существующую цепь. Ток задается резистором R1 и имеет сложную зависимость от сопротивления и характеристик полевого транзистора. Ток стабилизации придется подбирать экспериментально из-за большого разброса параметров полупроводниковых приборов – и это недостаток данной схемы.

Такой вариант – без резистора – является, пожалуй, оптимальной схемой драйвера светодиодных приборов системы освещения авто. В этой ситуации требует решения проблема стабильного напряжения (выбросы в бортсети намного уменьшают срок службы LED). Линейные стабилизаторы (LM7812) работают плохо. Для нормальной работы им нужно на входе не менее 14 вольт, а в бортовой сети такое напряжение бывает не всегда. Работа с пониженным же напряжением питания ведет к падению яркости свечения световых устройств. А в приведенной схеме эти недостатки минимизированы.

Стабилизаторы на микросхемах

Источник стабильного тока можно построить на операционном усилителе. Выходной каскад ОУ в большинстве случаев не рассчитан на подключение мощной нагрузки, поэтому к нему в качестве усилителя подключается мощный полевой или биполярный транзистор. Приведенная схема имеет особенность – нагрузка подключена к общему проводу. Во многих случаях это удобно.

Иной вариант схемы – когда нагрузка подключается к плюсу питания.

Другой вариант драйвера на ОУ

Для обеих вариантов характерен общий недостаток – ток в цепи нагрузки зависит от входного напряжения. В совокупности с другими минусами (необходимость организации цепей смещения ОУ или питание от двуполярного источника и т.п.) схемы получаются громоздкими и особого распространения не получили.

Регулируемый стабилизатор постоянного тока

Для регулировки тока можно постоянный резистор, задающий этот ток, заменить переменным. Например, в схеме с биполярным транзистором достаточно регулировать сопротивление в цепи эмиттера.

Недостаток такой регулировки – через потенциометр идет полный ток нагрузки. Место подвижного контакта будет со временем подгорать и переменный резистор выйдет из строя. Другое дело – схема на полевом транзисторе. В цепи стока ток практически отсутствует (реально он составляет десятки, максимум – сотни миллиампер). Поэтому на MOSFET можно построить регулируемый источник. Практическая реализация БП для LED приведена на рисунке. Схема дополнена защитой от сверхтока на биполярном транзисторе VT2.

Регулируемый источник тока на MOSFET IRF740

Можно построить регулятор, позволяющий добиться стабилизации как тока, так и напряжения, при этом обе величины можно регулировать. В этом случае устройство будет универсальным, позволяющим использовать его для питания различных наборов светоизлучающих диодов. Классическим вариантом служит стабилизатор на микросхеме TL494, представляющей собой контроллер ШИМ. Она имеет два канала для обратной связи, что позволяет организовать два канала стабилизации (для тока и для напряжения). На вывод 1 микросхемы поступает напряжение с выхода стабилизатора. Микросхема сравнивает его с опорным и дает команду на увеличение или уменьшение длительности открытого состояния ключей.

Схема импульсного стабилизатора на TL494

Для отслеживания тока последовательно с нагрузкой установлен шунт, напряжение с которого заводится на вывод 16, где оно также сравнивается с опорным уровнем. Накопительный дроссель намотан на двух склеенных желтых кольцах проводом толщиной 1 мм. Напряжение регулируется потенциометром R13, а ток – R5. Ключевые транзисторы надо установить на радиатор.

Конструкция дросселя

Сделать драйвер для светодиодного светильника несложно. Надо только выбрать схему в рамках своей квалификации, и LED прослужат намного дольше. Хотя среди рассмотренных вариантов сложных нет – если нужно сложное устройство с большим количеством регулировок, защит и т.п., проще купить готовую плату.

Блок питания со стабилизацией тока и напряжения

Попалась в интернете недавно любопытная схемка простого, но довольно неплохого блока питания начального уровня, способного выдавать 0-24 В при ток до 5 ампер. В блоке питания предусмотрена защита, то есть ограничение максимального тока при перегрузке. В приложенном архиве есть печатная плата и документ, где приведено описание настройки данного блока, и ссылка на сайт автора. Прежде чем собирать, прочитайте внимательно описание.

Схема БП с регулировкой тока и напряжения

Изначально на фото печатной платы автора были ошибки, печатка была скопирована и доработана, ошибки устранены.

Вот фото моего варианта БП, вид готовой платы, и можно посмотреть как примерно применить корпус от старого компьютерного ATX. Регулировка сделана 0-20 В 1,5 А. Конденсатор С4 под такой ток поставлен на 100 мкФ 35 В.

При коротком замыкании максимум ограниченного тока выдается и загорается светодиод, вывел резистор ограничителя на переднюю панель.

Индикатор для блока питания

Провёл у себя ревизию, нашёл пару простеньких стрелочных головок М68501 для этого БП. Просидел пол дня над созданием экрана для него, но таки нарисовал его и точно настроил под требуемые выходные напряжения.

Сопротивление используемой головки индикатора и применённый резистор указаны в прилагаемом файле на индикаторе. Выкладываю переднюю панель блока, если кому понадобится для переделки корпус от блока питания АТХ, проще будет переставить надписи и что-то добавить, чем создавать с нуля. Если потребуются другие напряжения, шкалу можно просто подкалибровать, это уже проще будет. Вот готовый вид регулируемого источника питания:

Плёнка — самоклейка типа «бамбук». Индикатор имеет подсветку зелёного цвета. Красный светодиод Attention указывает на включившуюся защиту от перегрузки.

Дополнения от BFG5000

Максимальный ток ограничения можно сделать более 10 А. На кулер — кренка 12 вольт плюс температурный регулятор оборотов — с 40 градусов начинает увеличивать обороты. Ошибка схемы особо не влияет на работу, но судя по замерам при КЗ — появляется прирост проходящей мощности.

Силовой транзистор установил 2n3055, все остальное тоже зарубежные аналоги, кроме BC548 — поставил КТ3102. Получился действительно неубиваемый БП. Для новичков-радиолюбителей самое-то.

Выходной конденсатор поставлен на 100 мкФ, напряжение не скачет, регулировка плавная и без видимых задержек. Ставил из расчёта как указано автором: 100 мкф ёмкости на 1 А тока. Авторы: Igoran и BFG5000.

Обсудить статью БЛОК ПИТАНИЯ С РЕГУЛИРОВКОЙ ТОКА И НАПРЯЖЕНИЯ

Блок питания необходимая вещь для каждого радиолюбителя, потому, что для питания электронных самоделок нужен регулируемый источник питания со стабилизированным выходным напряжением от 1. 2 до 30 вольт и силой тока до 10А, а также встроенной защитой от короткого замыкания. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей.

Схема регулируемого блока питания на стабилизаторе LM317 с защитой от КЗ

Микросхема LM317 является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM317 рассчитан на ток не более 1.5А, поэтому в схему добавлен мощный транзистор MJE13009 способный пропускать через себя реально большой ток до 10А, если верить даташиту максимум 12А. При вращении ручки переменного резистора Р1 на 5К изменяется напряжения на выходе блока питания.

Так же имеется два шунтирующих резистора R1 и R2 сопротивлением 200 Ом, через них микросхема определяет напряжение на выходе и сравнивает с напряжением на входе. Резистор R3 на 10К разряжает конденсатор С1 после отключения блока питания. Схема питается напряжением от 12 до 35 вольт. Сила тока будет зависеть от мощности трансформатора или импульсного источника питания.

А эту схему я нарисовал по просьбе начинающих радиолюбителей, которые собирают схемы навесным монтажом.

Схема регулируемого блока питания с защитой от КЗ на LM317

Сборку желательно выполнять на печатной плате, так будет красиво и аккуратно.

Печатная плата регулируемого блока питания на регуляторе напряжения LM317

Печатная плата сделана под импортные транзисторы, поэтому если надо поставить советский, транзистор придется развернуть и соединить проводами. Транзистор MJE13009 можно заменить на MJE13007 из советских КТ805, КТ808, КТ819 и другие транзисторы структуры n-p-n, все зависит от тока, который вам нужен. Силовые дорожки печатной платы желательно усилить припоем или тонкой медной проволокой. Стабилизатор напряжения LM317 и транзистор надо установить на радиатор с достаточной для охлаждения площадью, хороший вариант это, конечно радиатор от компьютерного процессора.

Желательно прикрутить туда и диодный мост. Не забудьте изолировать LM317 от радиатора пластиковой шайбой и тепло проводящей прокладкой, иначе произойдет большой бум. Диодный мост можно ставить практически любой на ток не менее 10А. Лично я поставил GBJ2510 на 25А с двойным запасом по мощности, будет в два раза холоднее и надёжнее.

А теперь самое интересное… Испытания блока питания на прочность.

Регулятор напряжения я подключил к источнику питания с напряжением 32 вольта и выходным током 10А. Без нагрузки падение напряжения на выходе регулятора всего 3В. Потом подключил две последовательно соединенные галогеновые лампы h5 55 Вт 12В, нити ламп соединил вместе для создания максимальной нагрузки в итоге получилось 220 Вт. Напряжение просело на 7В, номинальное напряжение источника питания было 32В. Сила тока потребляемая четырьмя нитями галогеновых ламп составила 9А.

Радиатор начал быстро нагреваться, через 5 минут температура поднялась до 65С°. Поэтому при снятии больших нагрузок рекомендую поставить вентилятор. Подключить его можно по этой схеме. Диодный мост и конденсатор можно не ставить, а подключить стабилизатор напряжения L7812CV напрямую к конденсатору С1 регулируемого блока питания.

Схема подключения вентилятора к блоку питания

Что будет с блоком питания при коротком замыкании?

При коротком замыкании напряжение на выходе регулятора снижается до 1 вольта, а сила тока равна силе тока источника питания в моем случае 10А. В таком состоянии при хорошем охлаждении блок может находится длительное время, после устранения короткого замыкания напряжение автоматически восстанавливается до заданного переменным резистором Р1 предела. Во время 10 минутных испытаний в режиме короткого замыкания ни одна деталь блока питания не пострадала.

Радиодетали для сборки регулируемого блока питания на LM317

• Стабилизатор напряжения LM317
• Диодный мост GBJ2501, 2502, 2504, 2506, 2508, 2510 и другие аналогичные рассчитанные на ток не менее 10А
• Конденсатор С1 4700mf 50V
• Резисторы R1, R2 200 Ом, R3 10K все резисторы мощностью 0. 25 Вт
• Переменный резистор Р1 5К
• Транзистор MJE13007, MJE13009, КТ805, КТ808, КТ819 и другие структуры n-p-n

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать регулируемый блок питания своими руками

JLCPCB — это крупнейшая фабрика PCB прототипов в Китае. Для более чем 600000 заказчиков по всему миру мы делаем свыше 15000 онлайн заказов на прототипы и малые партии печатных плат каждый день!

Anything in here will be replaced on browsers that support the canvas element

Мощный стабилизатор тока и напряжения на TL494

Этот стабилизатор обладает неплохими характеристиками, имеет плавную регулировку тока и напряжения, хорошую стабилизацию, без проблем терпит короткие замыкания, относительно простой и не требует больших финансовых затрат. Он обладает высоким кпд за счет импульсного принципа работы, выходной ток может доходить до 15 ампер, что позволит построить мощное зарядное устройство и блок питания с регулировкой тока и напряжения. При желании можно увеличить выходной ток до 20-и и более ампер.

В интернете подобных устройств, каждое имеет свои достоинства и недостатки, но принцип работы у них одинаковый. Предлагаемый вариант — это попытка создания простого и достаточно мощного стабилизатора.

За счет применения полевых ключей удалось значительно увеличить нагрузочную способность источника и снизить нагрев на силовых ключах. При выходном токе до 4-х ампер транзисторы и силовой диод можно не устанавливать на радиаторы.

Номиналы некоторых компонентов на схеме могут отличаться от номиналов на плате, т.к. плату разрабатывал для своих нужд.

Диапазон регулировки выходного напряжения от 2-х до 28 вольт, в моем случае максимальное напряжение 22 вольта, т.к. я использовал низковольтные ключи и поднять напряжение выше этого значения было рискованно, а так при входном напряжении около 30 Вольт, на выходе спокойно можно получить до 28-и Вольт. Диапазон регулировки выходного тока от 60mA до 15A Ампер, зависит от сопротивления датчика тока и силовых элементов схемы.

Устройство не боится коротких замыканий, просто сработает ограничение тока.

Собран источник на базе ШИМ контроллера TL494, выход микросхемы дополнен драйвером для управления силовыми ключами.

Хочу обратить ваше внимание на батарею конденсаторов установленных на выходе. Следует использовать конденсаторы с низким внутренним сопротивлением на 40-50 вольт, с суммарной емкостью от 3000 до 5000мкФ.

Нагрузочный резистор на выходе применен для быстрого разряда выходных конденсаторов, без него измерительный вольтметр на выходе будет работать с запаздыванием, т.к. при уменьшении выходного напряжения конденсаторам нужно время, для разрядки, а этот резистор быстро их разрядит. Сопротивление этого резистора нужно пересчитать, если на вход схемы подается напряжение больше 24-х вольт. Резистор двух ваттный, рассчитан с запасом по мощности, в ходе работы может греться, это нормально.

Как это работает:

ШИМ контроллер формирует управляющие импульсы для силовых ключей. При наличии управляющего импульса транзистор, и питание по открытому каналу транзистора через дроссель поступает на накопительный конденсатор. Не забываем, что дроссель является индуктивной нагрузкой, которым свойственно накапливание энергии и отдача за счет самоиндукции. Когда транзистор закрывается накопленный в дросселе заряд через диод шоттки продолжит подпитывать нагрузку. Диод в данном случае откроется, т.к. напряжение с дросселя имеет обратную полярность. Этот процесс будет повторяться десятки тысяч раз в секунду, в зависимости от рабочей частоты микросхемы ШИМ. По факту ШИМ контроллер всегда отслеживает напряжение на выходном конденсаторе.

Стабилизация выходного напряжения происходит следующим образом. На неинвертирующий вход первого усилителя ошибки микросхемы (вывод 1) поступает выходное напряжение стабилизатора, где оно сравнивается с опорным напряжением, которое присутствует на инверсном входе усилителя ошибки. При снижении выходного напряжения будет снижаться и напряжение на выводе 1, и если оно будет меньше опорного напряжения, ШИМ контроллер будет увеличивать длительности импульсов, следовательно транзисторы больше времени будут находиться в открытом состоянии и больше тока будет накачиваться в дроссель, если же выходное напряжение больше опорного, произойдет обратное — микросхема уменьшит длительность управляющих импульсов. Указанным делителем можно принудительно менять напряжение на неинвертирующщем входе усилителя ошибки, этим увеличивая или уменьшая выходное напряжение стабилизатора в целом. Для наиболее точной регулировки напряжения применён подстроечный многооборотный резистор, хотя можно использовать обычный.

Минимальное выходное напряжение составляет порядка 2 вольт, задается указанным делителем, при желании можно поиграться с сопротивлением резисторов для получения приемлемых для вас значений, не советуется снижать минимальное напряжение ниже 1 вольта.

Для отслеживания потребляемого нагрузкой тока установлен шунт. Для организации функции ограничения тока задействован второй усилитель ошибки в составе ШИМ контроллера тл494. Падение напряжения на шунте поступает на неинвертирующий вход второго усилителя ошибки, опять сравнивается с опорным, а дальше происходит точно тоже самое, что и в случае стабилизации напряжения. Указанным резистором можно регулировать выходной ток.

Токовый шунт изготовлен из двух параллельно соединённых низкоомных резисторов с сопротивлением 0,05Ом.

Накопительный дроссель намотан на желто белом кольце от фильтра групповой стабилизации компьютерного блока питания.

Так как схема планировалась на довольно большой входной ток, целесообразно использовать два сложенных вместе кольца. Обмотка дросселя содержит 20 витков намотанных двумя жилами провода диаметром 1,25мм в лаковой изоляции, индуктивность около 80-90 микрогенри.

Диод желательно использовать с барьером Шоттки и обратным напряжением 100-200 вольт, в моем случае применена мощная диодная сборка MBR4060 на 60 вольт 40 Ампер.

Силовые ключи вместе с диодом устанавливают на общий радиатор, притом изолировать подложки компонентов от радиатора не нужно, т.к. они общие.

Подробное описание и испытания блока можно посмотреть в видео

Современные концепции: стабилизирующие конструкции плечевого сустава

Обзор

. 1997 июнь; 25 (6): 364-79.

doi: 10.2519/jospt.1997.25.6.364.

К. Э. Вилк ¹ , CA Arrigo, JR Andrews

принадлежность

• ¹ Центр спортивной медицины и реабилитации HealthSouth, Бирмингем, Алабама, США.

• PMID: 9168344
• DOI: 10. 2519/jospt.1997.25.6.364

Обзор

KE Wilk et al. J Orthop Sports Phys Ther. 1997 июнь

. 1997 июнь; 25 (6): 364-79.

дои: 10.2519/jospt.1997.25.6.364.

Авторы

К. Э. Вилк ¹ , CA Арриго, Дж. Р. Эндрюс

принадлежность

• ¹ Центр спортивной медицины и реабилитации HealthSouth, Бирмингем, Алабама, США.

• PMID: 9168344
• DOI: 10.2519/jospt. 1997.25.6.364

Абстрактный

Значительные современные достижения позволили более всесторонне понять и развить некоторые интересные концепции плечелопаточного сустава. Целью данного обзора было обсуждение современных концепций, связанных с анатомическими стабилизирующими структурами комплекса плечевого сустава и их клинической значимостью при нестабильности плечевого сустава. Клинический синдром нестабильности плечевого сустава представляет собой широкий спектр симптомов и признаков, которые могут вызывать различные уровни дисфункции, от незначительных подвывихов до выраженной нестабильности сустава. Плечевой сустав достигает функциональной стабильности за счет тонкого и сложного взаимодействия между пассивными и активными стабилизирующими структурами. К пассивным ограничениям относятся костная геометрия, суставная губа и капсульно-связочные структуры плечевого сустава. И наоборот, активные ограничения, также называемые активными механизмами, включают мускулатуру плечевого комплекса, проприоцептивную систему и мышечно-связочные отношения. Взаимодействие активных и пассивных механизмов, обеспечивающих пассивную и активную стабильность плечевого сустава, будет подробно рассмотрено в данной статье.

Похожие статьи

• Анатомические основы, варианты и дегенеративные изменения плечевого сустава и плечевого пояса.

  Прешер А. Прешер А. Евр Дж Радиол. 2000 авг; 35 (2): 88-102. doi: 10.1016/s0720-048x(00)00225-4. Евр Дж Радиол. 2000. PMID: 10963915 Обзор.

• Геометрия плечевой кости влияет на диапазон активного и пассивного осевого вращения плечевого сустава.

  Хамфрис А., Кирович С., Шахин А.Ф. Хамфрис А. и др. Am J Sports Med. 2017 ноябрь;45(13):3010-3019. дои: 10.1177/0363546517716926. Epub 2017 4 августа. Am J Sports Med. 2017. PMID: 28777666

• Анатомия капсулолабрального комплекса и ротаторного интервала, связанная с плечелопаточной нестабильностью.

  Итоигава Ю., Итои Э. Итоигава Ю. и др. Knee Surg Sports Traumatol Artrosc. 2016 февраля; 24 (2): 343-9. doi: 10.1007/s00167-015-3892-1. Epub 2015 24 декабря. Knee Surg Sports Traumatol Artrosc. 2016. PMID: 26704796 Обзор.

• Механизмы стабильности плечевого сустава.
