Стабилизатор lm: LM317t характеристики: схема подключения стабилизатора тока

описание, характеристики, схема включения стабилизатора, аналоги

При разработке электрических схем часто возникает необходимость применения стабилизаторов напряжения малой или средней мощности (до 1,5 А) или источников образцового напряжения. Удобно, если такой узел имеется в интегральном исполнении, в виде единой микросхемы. Ряд из 9 номиналов постоянных напряжений с номиналами от 5 до 24 В закрывают стабилизаторы серии 78ХХ. Ниша работы LM317 – напряжения выше (до 37 В) и ниже (до 1,2 В) данного диапазона, промежуточные значения напряжения, регулируемые стабилизаторы.

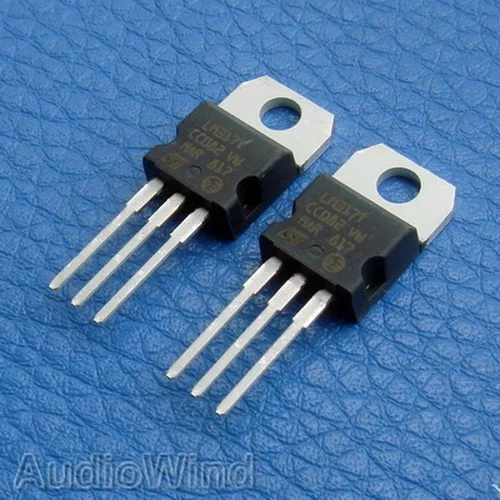

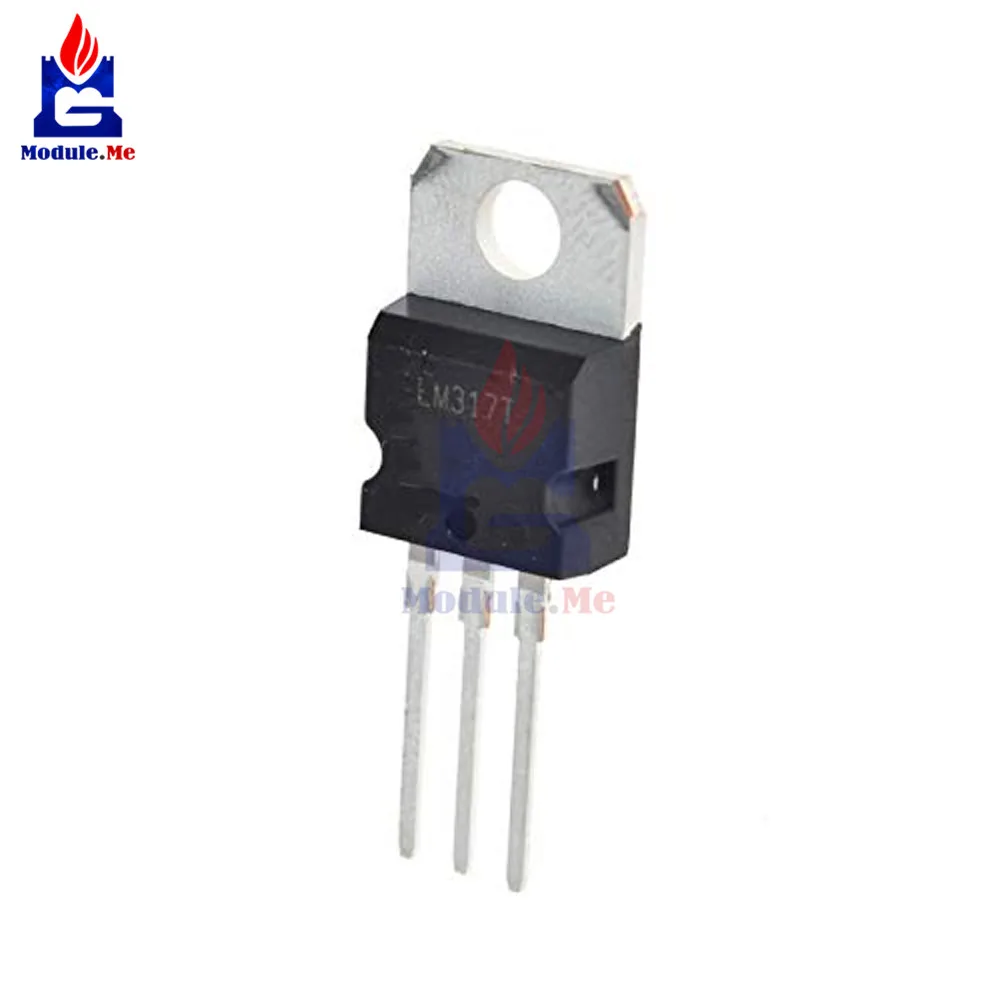

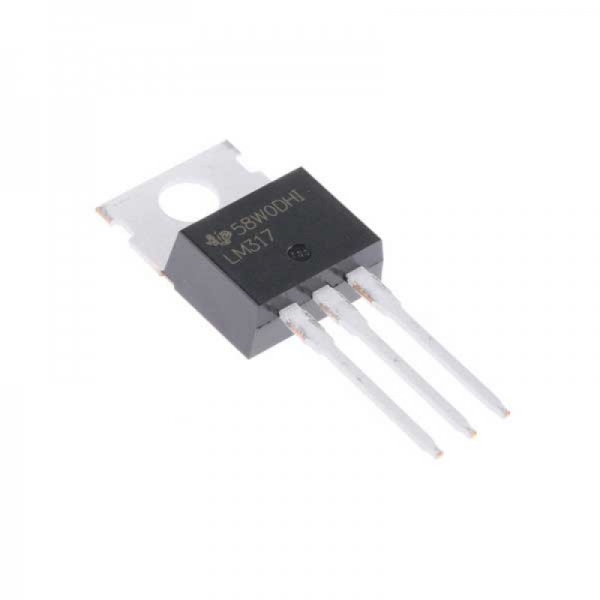

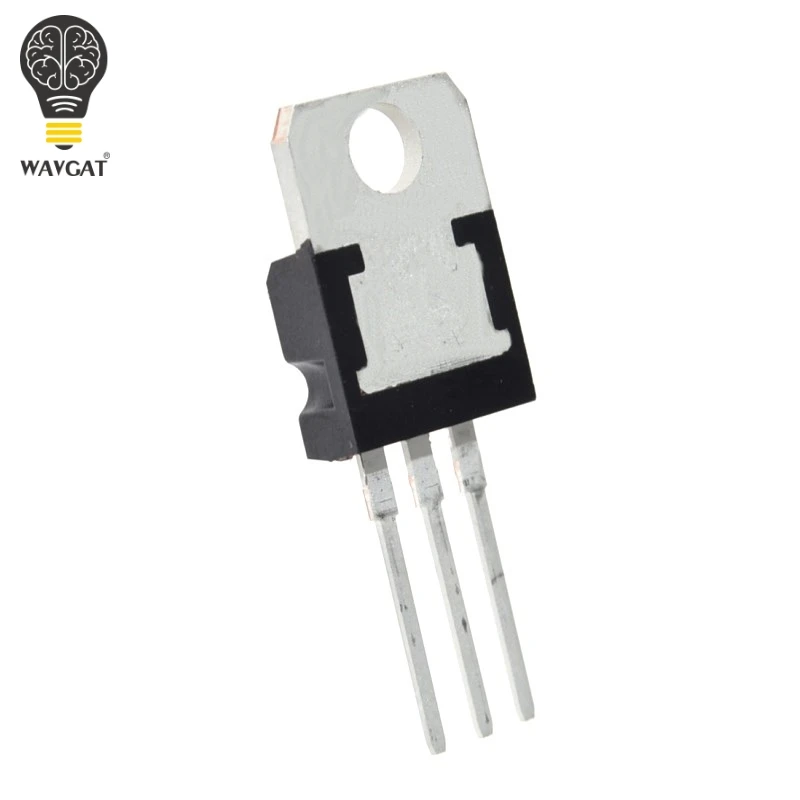

Что из себя представляет микросхема LM317

Микросхема представляет собой линейный стабилизатор напряжения, выходное значение которого можно устанавливать в определенных пределах или оперативно регулировать. Выпускается в нескольких вариантах корпуса с тремя выводами. Диапазон выходного напряжения у всех вариантов одинаковый, а максимальный ток может различаться.

Основные характеристики линейного стабилизатора напряжения LM317

В даташитах на стабилизатор LM317 содержится полная техническая информация, с которой можно ознакомиться, изучив спецификацию. Ниже приведены параметры, несоблюдение которых наиболее критично и при неверном применении микросхема может выйти из строя. В первую очередь, это максимальный рабочий ток. Он приведен в предыдущем разделе для разных видов исполнения. Надо добавить, что для получения наибольшего тока в 1,5 А микросхему обязательно надо устанавливать на теплоотводе.

Максимальное напряжение на выходе регулятора, построенного на основе LM317, может быть не более 40 В. Если этого мало, надо выбрать высоковольтный аналог стабилизатора.

Минимальное напряжение на выходе составляет 1,25 В. При таком построении схемы можно получить и меньше, но сработает защита от перегрузки. Это не самый удачный вариант – такая защита должна работать от превышения выходного тока, как это работает в других интегральных стабилизаторах. Поэтому на практике получить регулятор, работающий от нуля при подаче отрицательного смещения на вывод Adjust, нельзя.

Минимальное значение входного напряжения в даташите не указано, но может быть определено из следующих соображений:

• минимальное выходное напряжение – 1,25 В;
• минимальное падение напряжения для Uвых=37 В равно трем вольтам, логично предположить, что для минимального выходного оно должно быть не меньше;

Исходя из этих двух посылок, на вход надо подавать не меньше 3,5 В для получения минимального выходного значения. Также для стабильной работы ток через делитель должен быть не менее 5 мА – чтобы паразитный ток вывода ADJ не вносил значительного сдвига напряжения (на практике он может достигать до 0,5 мА).

Это относится к информации из классических даташитов известных производителей (Texas Instruments и т.п.). В даташитах нового образца от фирм Юго-Восточной Азии (Tiger Electronics и т.д.) этот параметр указывается, но в неявном виде, как разница между входным и выходным напряжением. Она должна составлять минимум 3 вольта для всех напряжений, что не противоречит предыдущим рассуждениям.

Максимальное же входное напряжение не должно превышать проектируемое выходное более, чем на 40 В. Это надо также учитывать при разработке схем.

Важно! На заявленные параметры можно ориентироваться, если микросхема выпущена каким-либо известным производителем. Продукция неизвестных фирм обычно имеет более низкие характеристики

Назначение выводов и принцип работы

Упоминалось, что LM317 относится к классу линейных стабилизаторов. Это означает, что стабилизация выходного напряжения осуществляется за счёт перераспределения энергии между нагрузкой и регулирующим элементом.

Транзистор и нагрузка составляют делитель входного напряжения. Если заданное на нагрузке напряжение уменьшается (по причине изменения тока и т.п.), транзистор приоткрывается. Если увеличивается – закрывается, коэффициент деления изменяется и напряжение на нагрузке остается стабильным. Недостатки такой схемы известны:

• необходимо, чтобы входное напряжение превышало выходное;
• на регулирующем транзисторе рассеивается большая мощность;
• КПД даже теоретически не может превышать отношение Uвых/Uвх.

Зато имеются серьезные плюсы (относительно импульсных схем):

• относительно простая и недорогая микросхема;
• требует минимальной внешней обвязки;
• и главное достоинство – выходное напряжение свободно от высокочастотных паразитных составляющих (помехи по питанию минимальны).

Стандартная схема включения микросхемы:

• на вывод Input подается входное напряжение;
• на вывод Output – выходное;
• на Ajust – опорное напряжение, от которого зависит выходное.

Резисторы R1 и R2 задают выходное напряжение. Оно рассчитывается по формуле:

Uвых=1,25⋅ (1+R2/R1) +Iadj⋅R2.

Iadj является паразитным током вывода настройки, по данным изготовителя он может быть в пределах 5 мкА. Практика показывает, что он может достигать значений на порядок-два выше.

Конденсатор С1 может иметь ёмкость от сотен до нескольких тысяч микрофарад. В большинстве случаев им служит выходной конденсатор выпрямителя. Он должен быть подключен к микросхеме проводниками длиной не более 7 см. Если это условие для конденсатора выпрямителя выполнить нельзя, то следует подключить дополнительную ёмкость примерно в 100 мкФ в непосредственной близости от входного вывода. Конденсатор С3 не должен иметь ёмкость более 100-200 мкФ по двум причинам:

• чтобы избежать перехода стабилизатора в режим автоколебаний;
• чтобы устранить бросок тока на заряд при подаче питания.

Во втором случае может сработать защита от перегрузки.

Не стоит забывать, что при протекании тока через резисторы, они нагреваются (это также возможно при повышении температуры окружающей среды). Сопротивление R1 и R2 изменяются, и нет гарантии, что они изменятся пропорционально. Поэтому напряжение на выходе с прогревом или охлаждением может изменяться. Если это критично, можно использовать резисторы с нормированным температурным коэффициентом сопротивления. Их можно отличить по наличию шести полосок на корпусе. Но стоят такие элементы дороже и купить их сложнее. Другой вариант – вместо R2 использовать стабилитрон на подходящее напряжение.

Какие существуют аналоги

Существуют подобные микросхемы, разработанные в других фирмах других стран. Полными аналогами являются:

• GL317;
• SG317;
• UPC317;
• ECG1900.

Также выпускаются стабилизаторы с повышенными электрическими характеристиками. Больший ток могут выдать:

• LM338 – 5 А;
• LM138 – 5 А
• LM350 – 3 А.

Если требуется регулируемый источник напряжения с верхним пределом в 60 В, надо применять стабилизаторы LM317HV, LM117HV. Индекс HV означает High Voltage – высокое напряжение.

Из отечественных микросхем полным аналогом является КР142ЕН12, но она выпускается только в корпусе ТО-220. Это надо учитывать при разработке печатных плат.

Примеры схем включения стабилизатора LM317

Типовые схемы включения микросхемы приведены в даташите. Стандартное применение — стабилизатор с фиксированным напряжением — рассмотрен выше.

Если вместо R2 установить переменный резистор, то выходное напряжение регулятора можно оперативно регулировать. Надо учитывать, что потенциометр будет слабым местом в схеме. Даже у переменных резисторов хорошего качества место контакта движка с проводящим слоем будет иметь некоторую нестабильность соединения. На практике это выльется в дополнительную нестабильность выходного напряжения.

Для защиты производитель рекомендует включить два диода D1 и D2. Первый диод должен защищать от ситуации, когда напряжение на выходе будет выше входного. На практике это ситуация крайне редкая, и может возникнуть только если со стоны выхода есть другие источники напряжения. Производитель отмечает, что этот диод также защищает от случая короткого замыкания на входе – конденсатор С1 в этом случае создаст разрядный ток противоположной полярности, что приведет микросхему к выходу из строя. Но внутри микросхемы параллельно этому диоду стоит цепочка из стабилитронов и резисторов, которая сработает точно также. Поэтому необходимость установки этого диода сомнительна. А D2 в такой ситуации защитит вход стабилизатора от тока конденсатора С2.

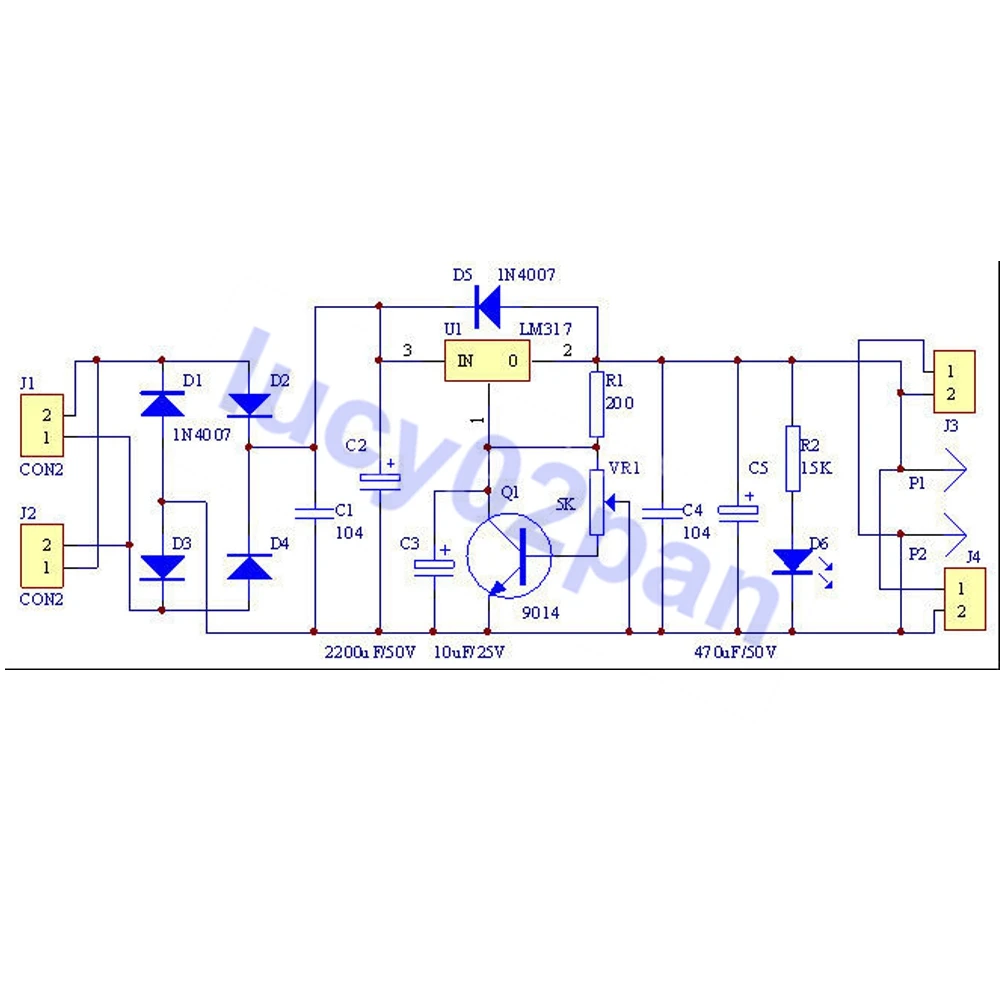

Если параллельно R2 поставить транзистор, то работой стабилизатора можно управлять. При подаче напряжения на базу транзистора, он открывается и шунтирует R2. Напряжение на выходе уменьшается до 1,25 В. Здесь надо следить, чтобы разница между входным и выходным напряжением не превысила 40 В.

Вредное воздействие контакта потенциометра на стабильность выходного напряжения можно уменьшить подключением параллельно переменному сопротивлению конденсатора. В этом случае защитный диод D1 не помешает.

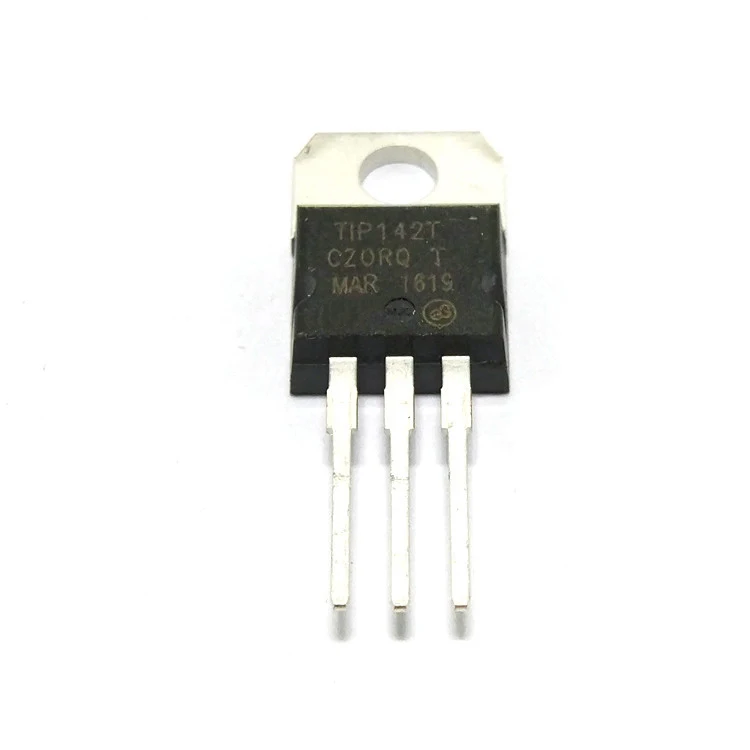

Если выходного тока стабилизатора не хватает, его можно умощнить внешним транзистором.

Из стабилизатора напряжения можно получить стабилизатор тока, включив LM317 по такой схеме. Выходной тока рассчитывается по формуле I=1,25⋅R1. Подобное включение часто используется в качестве драйвера для светодиодов – LED включается в качестве нагрузки.

Наконец, необычное включение линейного стабилизатора – на его основе создана схема импульсного блока питания. Положительную обратную связь для возникновения колебаний задает цепь C3R6.

Микросхема LM317 имеет значительное количество слабых сторон. Но искусство создания схем и состоит в том, чтобы, используя плюсы стабилизатора, обходить недостатки. Все минусы микросхемы выявлены, даны советы по их нейтрализации. Поэтому LM317 пользуется популярностью у создателей профессиональной и любительской радиоаппаратуры.

Регулируемый стабилизатор напряжения на LM2576

Решил недавно отреставрировать свои колонки от ПК, которые достались мне, не помню когда и от кого. Данные колонки хрипели уже на пол громкости. Вид мне был не важен, так как они звучали в моей лаборатории, главное, чтобы был звук без треска и фона. Было принято решение собрать новый усилитель и темброблок. Но питать данные устройства я решил стабилизированным источником, поэтому стал собирать стабилизированный источник с возможностью регулировки выходного напряжения. Вообще мне было нужно однополярное напряжение +15 Вольт, но на всякий случай решил сделать регулируемое выходное напряжение.

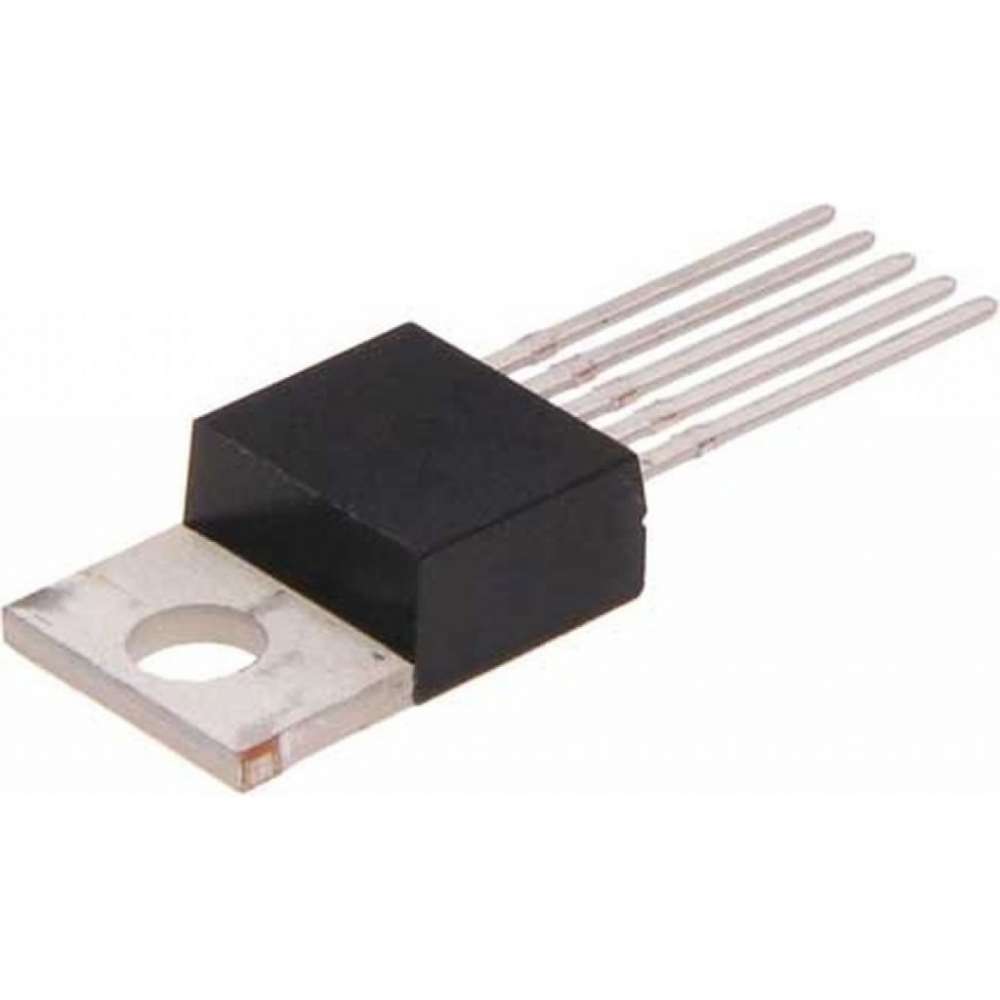

Выбор пал на LM2576, их у меня было много, когда-то покупал для ремонта БП. LM2576 есть на фиксированное выходное напряжение 3.3В, 5В, 12В, 15, а также с регулируемым выходным напряжением. В регулируемой версии выходное напр-ие меняется от 1.23В до 37В, а у LM2576HV до 57 Вольт.

Входное же напр-ие может достигать 40В, а у LM2576HV до 60В. Максимальный выходной ток 3 А. Температура, которую может выдержать кристалл, составляет 150 градусов Цельсия.

Если у LM2576 фиксированное выходное напряжение, то в конце маркировки пишется индекс, например 3.3 или 5.0, который указывает выходное напряжение (пример маркировки стабилизатора на 5 Вольт — LM2576HV-5.0).

Схема регулируемого стабилизатора напряжения на LM2576

Ничего сложного нет. Дроссель можете выдернуть из блока питания ПК, например как этот.

Если будете покупать или мотать, то 150 мкГн и на 5 Ампер, не менее. 20-30 Витков провода диаметром 0,8 мм достаточно.

Остальные все элементы доступные.

Добавив диодный мост, получим регулируемый блок питания.

Диодный мост можете собрать из диодов, или использовать любой с током 5 Ампер и более. Я применил KBU810, на 8 Ампер, другого не было.

Забыл на схеме подписать, тот вывод моста, который соединен с выводом №1 микросхемы, это плюс (+) диодного моста, а минус (-) диодного моста соединен с минусом выхода.

Испытывая стабилизатор напряжения на LM2576, я использовал трансформатор с одной вторичной обмоткой, напряжением 20 Вольт и током 0.9 Ампер.

Выставил выходное напряжение 15 Вольт.

Нагрузил сопротивлением 7.5 Ом. Выходной ток составил почти 2 Ампера.

Напряжение при этом просело до 13.7 Вольт. Не обращайте внимания друзья, это все из-за слабого трансформатора, пока другого нет.

Вот переменное напр-ние на трансформаторе без нагрузки 23.7 Вольт.

А вот оно же под нагрузкой 15.2 Вольта.

 Видите, это не стабилизатор просаживает напругу, а трансформатор “не вывозит”. Был бы, трансформатор мощнее, напруга на выходе бы почти не проседала.

Даташит на LM2576 СКАЧАТЬ

Печатная плата СКАЧАТЬ

Похожие статьи

схема подключения стабилизатора и характеристики

Всем привет!

В сегодняшнем обзоре речь пойдет об очередном конструкторе после сборки которого получится понижающий модуль на LM338K, а проще говоря — регулируемый блок питания 🙂 Причиной его покупки стал мой интерес к конструкторам подобного рода, а так же возможность использовать собранный гаджет в последующем.

Продавец конструктора был выбран совершенно случайно, но, несмотря на это, сработал он неплохо. После обмена парочкой сообщений мы договорились, что посылка будет отправлена с полноценным треком (естественно, за дополнительную плату). Отправил он ее на следующий день после оплаты. Если кому-нибудь интересен маршрут следования посылки из Китая в Беларусь, то посмотреть его можно здесь.

На почте мне выдали небольшой полиэтиленовый пакет серого цвета внутри которого и находился заказанный мною набор для самостоятельной сборки. Поставляется он в «заводской» упаковке, которая представляет собой небольшой запаянный со всех сторон пакет.

Срезав одну из сторон можно заглянуть внутрь и посмотреть на содержимое посылки. Внутри оказалась монтажная плата, крепление индикатора, четыре винта и парочка резисторов, а так же еще два пакетика поменьше.

Высыпаем содержимое всех пакетиков на стол. Получается небольшая кучка разнообразных радиодеталей.

Некоторые детали пришлось извлекать из вентилятора будущей системы активного охлаждения:

Основной элемент будущего блока питания — регулируемый стабилизатор LM338K. Данный стабилизатор напряжения, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания. Интегральная микросхема LM338K выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 (как раз наш случай) и в пластиковом TO-220.

Технические характеристики стабилизатора LM338K:
— Обеспечения выходного напряжения от 1,2 до 32 В;
— Ток нагрузки до 5 A;
— Наличие защиты от возможного короткого замыкания;
— Надежная защита микросхемы от перегрева;
— Погрешность выходного напряжения 0,1%.

Выглядит она следующим образом:

К качеству изготовления элементов конструктора претензий у меня нет. Все, включая монтажную плату, выглядит прилично, откровенного брака нигде не видно. Разве что за время транспортировки ножки почти всех элементов погнулись, но на работоспособности конструкции это никак не скажется.

В принципе, больше ничего интересного в отдельно валяющихся элементах нет, а значит можно переходить к сборке блока питания. Как обычно, начинаем с самых маленьких элементов. Хотя тут надо сказать, что маленьких элементов тут не так уж и много, тут вообще монтажных элементов не очень много.

Так что данный набор отлично подойдет даже начинающему радиолюбителю 🙂 Сперва резисторы, диоды, клеммник, диодный мост KBL608, стабилизатор напряжения LM7812.

Кстати, помните те резисторы, которые лежали отдельно от других элементов? Так вот, в комплекте их четыре, а нужен только один… А вот диодов в комплекте два, хоть на плате разметка под три. Такое чувство, что комплектовал набор не сильно трезвый китаец 🙂

Следующим этапом была установка огромных конденсаторов, сбрасываемого предохранителя 30V3A, а так же переключателя на выходные контакты.

И в завершение устанавливаем все остальное: стабилизатор вместе с радиатором, потенциометр, диод, вентилятор, LED индикатор, выходные контакты и так далее. После окончательной сборки получается довольно симпатичный блок питания на медных ножках, который выглядит следующим образом:

Для того, чтобы прикрепить индикатор вольтметра в корпусе вентилятора необходимо проделать отверстия, так как комплектные саморезы могут расколоть пластик.

Ну что же, осталось дело за малым — проверить как работает собранное устройство. Но перед тем, как это сделать, думаю, будет не лишним ознакомить вас с его характеристиками (гуглоперевод текста со странички продавца, но все более-менее понятно):
— Вход постоянного тока: 3-35 В;
— Вход переменного тока: 1-25 В;
— Выход постоянного тока: 1,2-30 В;
— Максимальный ток: 3 А;
— Ввод и вывод минимального перепада напряжение: 3 В;
— Максимальная потребляемая мощность: 50 Вт;
— Размер: 9.6cm * 5.8cm;
— Вес: 146.6g.

Теперь, зная все это, подключаем его к блоку питания на 12В — вентилятор начинает крутиться, а на вольтметре появляются первые данные.

Питание собранного модуля осуществляется от блока питания 12В 5А. Без нагрузки потребление активной энергии составило 2,6Вт, максимальное напряжение на выходных контактах модуля — 9,16В.

Дабы установить соответствие этих данных истине воспользуемся мультиметром.

Попробуем немного уменьшить напряжение.

Как видно, проблем с регулировкой нет — все в пределах заявленных характеристик. Минимальное напряжение, которое способен выдать модуль — 1,16В.

При данном напряжении диод, свидетельствующий о работе выходных клемм не светится 🙂 Кроме того, для их включения/отключения имеется специальный переключатель, правда, зачем он вообще надо я не особо понял…

Подводя итог всему, что тут было написано, хочу сказать, что данный набор для самостоятельной сборки можно рекомендовать к приобретению, как минимум, по двум причинам. Во-первых, процесс его сборки будет интересен всем тем, кто увлекается подобными вещами. Во-вторых, собранный модуль можно использовать в последующем в случае необходимости подачи питания, скажем в 6-9В и т.д. Лично меня данная покупка удовлетворила полностью, жаль только, что некоторых деталей изначально не хватало…

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Импульсные стабилизаторы напряжения на ИМС LM2576 и LM2596 (1,5-50 В)

Регуляторы серии LM2576 это монолитные интегральные схемы, которые обеспечивают все активные функции понижающего импульсного стабилизатора, поддерживающие максимальный ток 3А в линии нагрузки. Эти устройства доступны в версиях как с фиксированными, так и с изменяемыми выходными напряжениями, требуют минимальное количество внешних компонентов, просты в использовании, работают на частоте встроенного генератора 52 кГц.

Полезным бонусом является введённая в LM2576 схема защиты, срабатывающая при превышении тока нагрузки сверх положенных 3А.

Для наших регулируемых целей подойдут микросхемы с маркировкой LM2576ADJ (с максимальным входным напряжением 40 Вольт), либо LM2576HV-ADJ (с максимальным входным напряжением 55 Вольт).

Принципиальная схема регулируемого блока питания взята прямиком из datasheet-а на микросхему.

Рис. 1

В сети эта же схема повсеместно гуляет и для устройств, построенных на микросхеме LM2596, работающей с большей частотой встроенного генератора, и, соответственно, с уменьшенными значениями индуктивностей.

Это не совсем правильно! У LM2596 схема включения согласно технической документации построена несколько иначе, чем у LM2576. Поэтому будьте бдительны — есть нюансы.

На схеме я умышленно не стал рисовать трансформатор и диодный мост, чтобы не ограничивать выбор радиолюбителя только силовыми низкочастотными трансформаторами. Данный регулируемый стабилизатор с не меньшим успехом можно совокупить и с импульсным источником напряжения, к примеру, таким, как приведён на странице по ссылке   ссылка на страницу.

В качестве L1 производитель рекомендует промышленный дроссель на жёлтом кольце PE-92108 (Рис.2 слева), но не кто не мешает вооружиться и дроссельком отечественного производителя (КИГ), намотанном на цилиндрическом магнитопроводе (Рис. 2 справа).

Рис. 2

На мой непредвзятый взгляд купить готовый дроссель проще, чем искать подходящий сердечник для самостоятельной намотки. Однако для желающих самолично вырастить дубраву из жёлудя, вполне подойдут кольца, выдернутые из блока питания ПК, либо AMIDON-овские из карбонильного железа жёлто-белого цвета (материал 26), либо сине-зелёные (материал 52).
Главное, чтобы полученное моточное изделие обладало индуктивностью 150мкГн и пропускало токи — не менее 3А. Намоточный провод должен иметь диаметр 1мм.

В качестве иллюстрации к нашей повести приведу пример радиолюбительской реализации регулируемого блока питания на LM2576, позаимствованный с сайта www.komitart.ru (Рис. 3).

Рис. 3

И для кучи пример преобразователя напряжения с сайта http://320volt.com (Рис. 4).

Рис. 4

Что тут скажешь?
Отечественный радиолюбитель явно сэкономил на размере кольца, да и количество витков — немного из другой оперы.

В буржуйском варианте всё отлично! Особенно порадовала обширная «земля», которая является хорошим подспорьем, как для овощеводов Якутии, так и для всех тех, кто ведёт суровую борьбу против высокочастотных наводок и помех в устройствах со значительными величинами протекающих импульсных токов.

К сожалению, оба ваятеля проигнорировали выходной фильтр L2-C1 (Рис.1), который производитель микросхемы обозначил как необязательный (опционный) причиндал. А зря!

Если стабилизированный источник планируется использовать для запитывания не только моторов, лампочек и светодиодов, то значение уровня пульсаций выходного напряжения является не менее важным, чем параметр стабильности выходного напряжения. Тут-то и должна вступить в действие опционная LC-цепочка, позволяя снизить величину этих пульсаций в десяток-другой раз.

Теперь, что касается импульсных регулируемых стабилизаторов напряжения на микрсхеме LM2596.

Максимальное входное напряжение для этих микросхем ограничено значением 40В, соответственно максимальное стабилизированное напряжение на выходе составляет величину 37В, максимальный ток нагрузки — 3А.
Казалось бы — всё хуже, чем у LM2576HV. И на кой оно нам надо?
А тут всё дело в в том, что микросхемы серии LM2596 работают на частоте встроенного генератора не 52, а 150кГц, позволяя использовать компоненты фильтра меньших номиналов, а соответственно, и меньших размеров.
Приведём схему включения LM2596 согласно datasheet-а.

Рис. 5

Cin — 470 μF, 50-V, Aluminum Electrolytic Nichicon PL Series
Cout — 330 μF, 35-V Aluminum Electrolytic, Nichicon PL Series
D1 — 5A, 40V Schottky Rectifier, 1N5825
L1 — 47 μH,
R1 — 1 kΩ, 1%

Всё достаточно близко к схеме включения M2576, представленной на Рис.1. И разница в значении R1 1 кОм, против 1,2 кОм, скорее всего ни на что не повлияет. По большому счёту — всё различие только в компенсационном конденсаторе Cff, обеспечивающем, по убеждению производителя, дополнительную стабильность работы устройства.
Значение номинала этого конденсатора находится в диапазоне 390pF-33nF в зависимости от выходного напряжения. Если стабилизатор предполагается делать регулируемым, его значение следует выбрать в диапазоне 1-1,5 nF.

При разработке конструктива и печатных плат стабилизаторов на микросхемах LM2576 и LM2596 переменный резистор R2, регулирующий выходное напряжение, следует располагать в непосредственной близости к печатной плате (длина соединительных проводов не должна превышать 3-5 см).



Регулируемые стабилизаторы напряжения LM338

13/04/2016

10 шт.Регулируемые стабилизаторы напряжения LM338T TO220 LM338 к-220. US $2.65

Опрос: Изготавливали ли Вы что-нибудь своими руками? (Кол-во голосов: 1662)

Да, много чего

Да, было разок

Нет, пока изучаю для того, чтобы изготовить

Нет, не собираюсь

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

Стабилизатор напряжения LM338, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.

микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:

Распиновка выводов стабилизатора LM338

Основные технические характеристики LM338

Простой регулируемый источник питания

Первая схема — типовое подключение обвязки LM338. Схема обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

org/ImageObject»>

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый источник питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

Регулируемый источник питания на 15 ампер

Как уже было сказано ранее микросхема LM 338 в одиночку может осилить то

LM117, LM217, LM317 — регулируемый стабилизатор тока и напряжения. Схема включения, параметры, регулировка выходного напряжения.

1. Домой
2. Статьи
3. Другие темы
4. LM117, LM217, LM317 — регулируемый стабилизатор тока и напряжения. Схема включения, параметры, регулировка выходного напряжения.

Регулируемые трехвыводные стабилизаторы положительного напряжения  LM117,  LM217 и  LM317 обеспечивают ток нагрузки на выходе более 1.5 А в интервале выходных напряжений от уровня 1.2 до 37 В. Эти простые и дешевые стабилизаторы очень удобны в применении им необходимо всего два внешних резистора для установки уровня выходного напряжения. Кроме того, нестабильность по напряжению и току нагрузки у стабилизаторов LM117/LM217 имеет лучшие показателями, чем у традиционных стабилизаторов с фиксированным значением выходного напряжения. Достоинством ИС LM117 является также и то, что она выпускается в стандартном транзисторном корпусе, удобном для установки и монтажа.

Распиновка, цоколевка корпусов

Нажмите для увеличения изображения Нажмите для увеличения изображения

Стабилизаторы LM117К, LM217K, выпускаются в стандартном транзисторном корпусе ТО-3, в то время как ИС LM117H, LM217H, LM317H — в транзисторном корпусе ТО-39.

В дополнение к улучшенным, по сравнению с традиционными стабилизаторами, имеющими фиксированное значение выходного напряжения, технико-эксплуатационным показателям, стабилизаторы серии LM117 имеют все доступные для ИС средства защиты от перегрузки, включая схемы ограничения тока, защиты от перегрева и защита от выхода из области безопасной работы. Все средства защиты стабилизатора от перегрузки функционируют также и в случае, когда управляющий вывод ИС не подключен. Обычно стабилизаторы серии LM117 не требуют подключения дополнительных конденсаторов, за исключением ситуации, когда ИС стабилизатора установлена далеко от конденсатора фильтра исходного источника питания; в такой ситуации требуется входной конденсатор. Необязательный выходной конденсатор позволяет улучшить стабилизацию на высоких частотах, а шунтирование конденсатором управляющего вывода ИС повышает значение коэффициента сглаживания пульсаций напряжения, что труднодостижимо в остальных известных трехвыводных стабилизаторах.

Кроме замены традиционных стабилизаторов с фиксированным значением выходного напряжения, ИС LM117/LM217 удобны для работы во множестве иных применений. В силу того, что данный стабилизатор имеет «плавающие» относительно «земли» потенциалы выводов, им могут быть стабилизированы напряжения в несколько сотен вольт, при условии, что не будет превышен допустимый предел разности напряжений вход-выход.

Кроме того, ИС LM117/LM217 удобны при создании простых регулируемых импульсных стабилизаторов, стабилизаторов с программируемым выходным напряжением, либо для создания прецизионного стабилизатора тока простым включением постоянного резистора между управляющим и выходным выводами. При электронном отключении питания управляющий вывод подключается к земле, что задает выходное напряжение на уровне 1.2 В, при котором большинство нагрузок потребляет малый ток.

LM117 работает в температурном диапазоне -55…+ 15’С, LM217 — в температурном диапазоне -25…+15’С, a LM117 — в температурном диапазоне О. ..+125°С. LM117TH и LM117MP, предназначенные для работы в температурном диапазоне О…+125″С, выпускаются в пластмассовых корпусах ТО-220 и ТО-202, соответственно.

В областях применения, с выходным током в пределах 3 А и 5 А рекомендуются серии LM150 и LM138, соответственно (все необходимые справочные данные о стабилизаторах серий LM150 и LM138 можно найти в фирменных проспектах и справочниках).

Характеристики LM317 (в корпусе TO-220):

• Минимальное значение выходного напряжения — 1.2 В;
• Максимальное значение выходного напряжения — 37 В;
• Гарантированный выходной ток (нагрузки) — 1.5 А;
• Нестабильность по напряжению — 0.01%/В;
• Нестабильность по току нагрузки — 0.1%;
• Коэффициент подавления напряжения пульсаций — 80 дБ;
• Уровень ограничения выходного тока не зависит от температуры;
• Тестирование каждого изделия на соответствие требованиям к электрическим характеристикам;/li>
• Снимается необходимость применения «подпорки» для обеспечения высоковольтного выходного напряжения;
• Стандартный трехвыводной транзисторный корпус;

Схема включения

Стандартная схема включения LM117 (LM217, LM317).

Нажмите для увеличения изображения

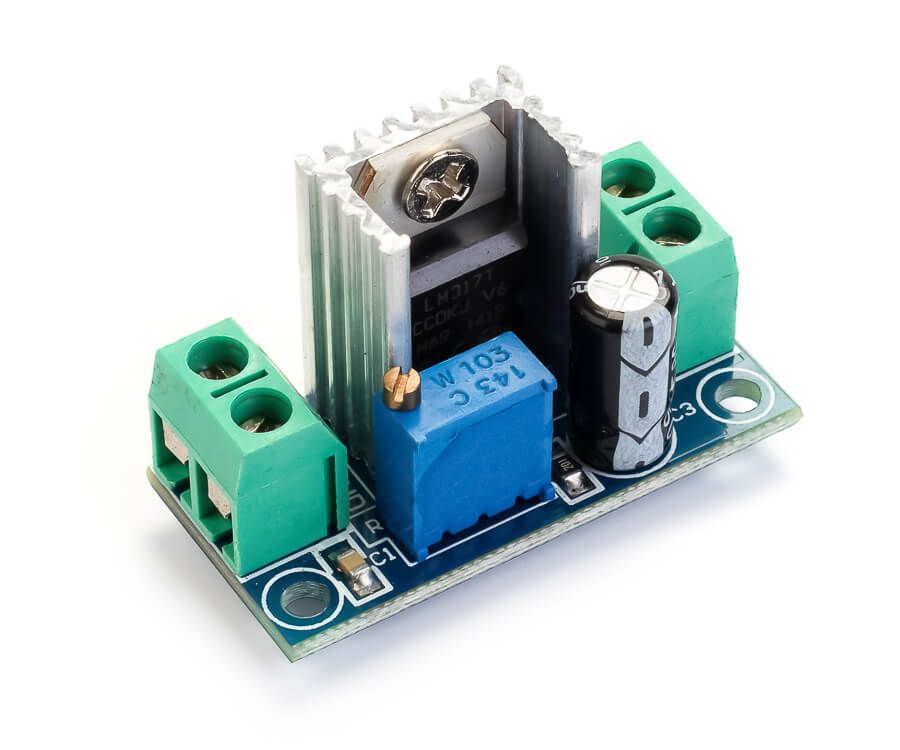

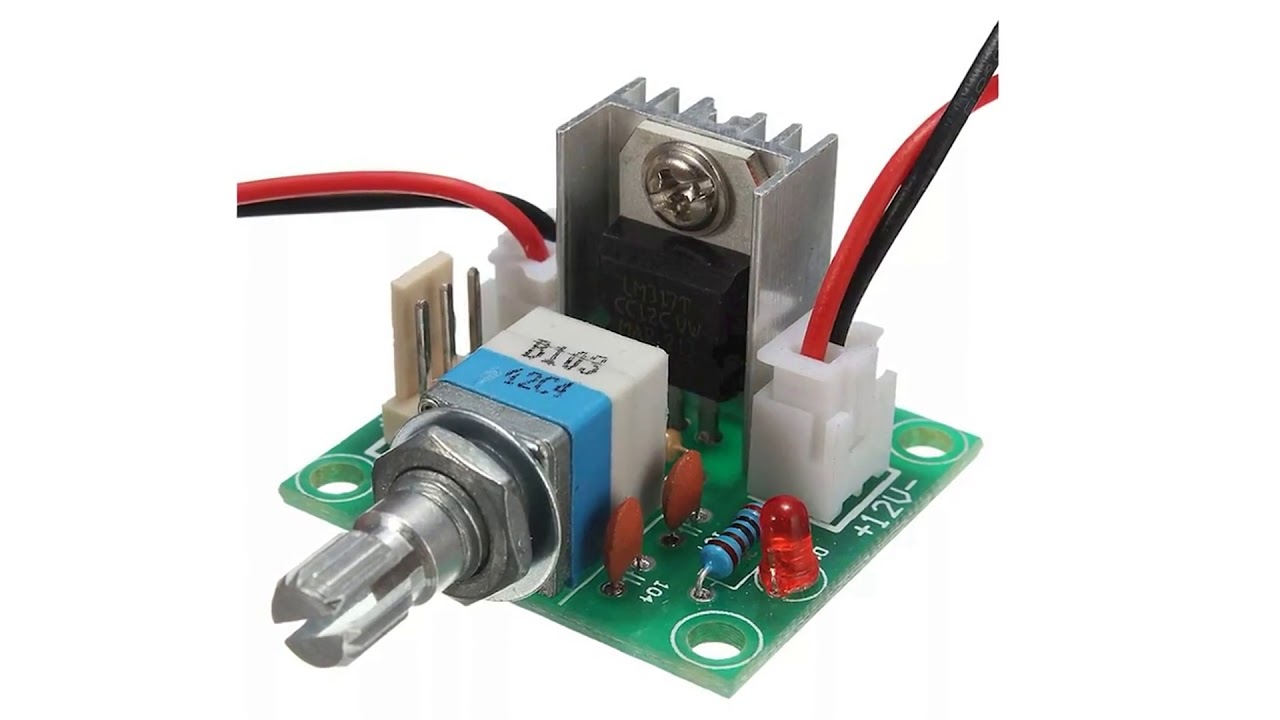

Стабилизатор тока на LM117 (LM217, LM317) можно применять в схемах различных зарядных устройств для аккумуляторов или регулируемых блоков питания. Схема подключения для стабилизации тока показана ниже.

Нажмите для увеличения изображения

Типовая схема зарядного устройства со стабилизацией тока показана на рисунке ниже.

Нажмите для увеличения изображения

В данной конструкции используется способ заряда постоянным током. Как видно из схемы LM317, ток заряда зависит от номинала сопротивления Rs. Величина этого резистора лежит в диапазоне от 0,1 Ом до 100 Ом, ток заряда при этом расчитывается по формуле.

Теги этой статьи

Близкие по теме статьи:

Выпущена очередная стабильная версия программы Victoria 5.29 HDD/SSD для тестирования и мелкого ремонта жёстких дисков, SSD-накопителей, карт памяти, а также любых других накопителей в операционной системе…

Читать полностью

Вчера Apple представила новые MacBook Air, MacBook Pro и Mac mini, которые стали первыми компьютерами компании на фирменном ARM-чипсете M1. Теперь авторитетное интернет-издание AnandTech опубликовало подробное…

Читать полностью

Когда лучшие акции на АлиЭкспресс? Конечно же 11 ноября! 11 ноября — главная РАСПРОДАЖА на крупнейшем мировом маркетплейсе AliExpress.com. 11.11.2020 — Главная распродажа года. В этот день скидки на множество…

Читать полностью

Создайте двухступенчатую схему стабилизатора напряжения сети — весь дом

В этой статье мы узнаем, как сделать схему двухрелейного или двухступенчатого стабилизатора напряжения для управления и регулирования напряжения сети 220 В или 120 В с помощью простой схемы.

Введение

В этой схеме стабилизатора мощности одно реле подключено для выбора высокого или низкого уровня от трансформатора стабилизатора на некотором конкретном уровне напряжения; в то время как второе реле поддерживает включенным нормальное сетевое напряжение, но в момент колебания напряжения оно переключается и выбирает соответствующий отвод HOT через контакты первого реле.

Обсуждаемая здесь простая схема стабилизатора мощности очень проста в сборке и, тем не менее, способна обеспечить двухступенчатую коррекцию входной сети.

Простой метод преобразования обычного трансформатора в стабилизирующий трансформатор также обсуждался с использованием принципиальной схемы.

Работа цепи

Как показано на следующем рисунке, работу всей схемы можно понять с помощью следующих пунктов:

В основном идея здесь состоит в том, чтобы переключить реле №1 при двух разных крайних значениях сетевого напряжения (высоком и низком), которые считаются непригодными для данной техники.

Это переключение позволяет этому реле выбирать соответствующим образом согласованное напряжение от другого реле через свои замыкающие контакты.

Как подключить контакты реле

Контакты этого второго реле №2 гарантируют, что оно выбирает соответствующие напряжения от стабилизирующего трансформатора и поддерживает его готовность для реле №1 всякий раз, когда оно переключается во время опасных уровней напряжения. При нормальном напряжении реле № 1 остается активным и выбирает нормальное напряжение через свои замыкающие контакты.

Транзисторы T1 и T2 используются как датчики напряжения. Реле №1 подключено к этой конфигурации на коллекторе Т2.

Пока напряжение в норме, Т1 остается выключенным. Следовательно, Т2 в этот момент остается включенным. Реле №1 активировано, и его замыкающие контакты подключают НОРМАЛЬНЫЙ ПЕРЕМЕННЫЙ ТОК к прибору.

Если напряжение имеет тенденцию к повышению, T1 медленно проводит, и на определенном уровне (определяемом настройкой P1) T1 полностью проводит и отключает T2 и реле №1.

Реле немедленно подключает к выходу скорректированное (пониженное) напряжение, подаваемое реле №2, через его замыкающие контакты.

Теперь, в случае низкого напряжения T1 и T2, оба перестанут проводить, давая тот же результат, что и выше, но на этот раз подаваемое напряжение от реле №2 к реле №1 будет высоким, так что на выходе будет получено необходимое исправленный уровень напряжения.

Реле №2 запитывается от T3 на определенном уровне напряжения (согласно настройке P3) между двумя крайними значениями напряжения.Его контакты подключены к ответвлению трансформатора стабилизатора, так что он правильно выбирает желаемое напряжение.

Как собрать схему

Конструкция этой схемы очень проста. Это можно сделать, выполнив следующие действия:

Отрежьте небольшой кусок доски общего назначения (примерно 10 на 5 мм).

Начните сборку с установки транзисторов первыми, оставив между ними достаточно места, чтобы остальные можно было разместить вокруг каждого из них.Спаять и отрезать их выводы.

Затем вставьте остальные компоненты и соедините их друг с другом и с транзисторами с помощью пайки. Воспользуйтесь принципиальной схемой для правильной ориентации и размещения.

Наконец, закрепите реле, чтобы завершить сборку платы.

На следующей странице описана конструкция трансформатора стабилизатора мощности и процедура испытаний. После того, как эти процедуры будут завершены, вы можете интегрировать тестируемую схему в соответствующие трансформаторы.

Вся установка может быть помещена в прочный металлический корпус и установлена ​​для выполнения требуемых операций.
Список деталей

R1, R2, R3 = 1K, 1 / 4W,

P1, P2, P3 = 10K, ЛИНЕЙНЫЕ ПРЕДУСТАНОВКИ,

C1 = 1000 мкФ / 25 В

Z1, Z2, Z3 = 3V, 400 мВт ЗЕНЕР ДИОД ,

T1, T2, T3 = BC 547B,

RL1, RL2 = РЕЛЕ 12 В, SPDT, 400 Ом,

D1 — D4 = 1N4007,

TR1 = 0-12 В, 500 мА,

TR2 = 25 — 0-25 Вольт, 5 ампер. С РАЗЪЕМНЫМ ЦЕНТРАЛЬНЫМ ОТВЕТЧИКОМ, ОБЩЕЙ ПЛАТЫ, МЕТАЛЛИЧЕСКИМ КОРПУСОМ, СЕТЕВЫМ ШНУРОМ, РОЗЕТКОЙ, ДЕРЖАТЕЛЕМ ПРЕДОХРАНИТЕЛЯ И Т.Д.

Как преобразовать обычный трансформатор в стабилизирующий трансформатор

Стабилизирующие трансформаторы обычно изготавливаются на заказ и не доступны в готовом виде в рынок.Поскольку от них требуется несколько выводов сетевого напряжения переменного тока (высокого и низкого), а также поскольку они являются специфическими для конкретного применения, становится очень трудно получить их готовыми.

Настоящая схема также нуждается в трансформаторе регулятора мощности, но для простоты конструкции может быть включен простой метод преобразования обычного трансформатора источника питания в трансформатор стабилизатора напряжения.

Как показано на рисунке, здесь нам потребуется обычный трансформатор на 25-0-25 / 5 ампер.Центральный отвод должен быть разделен, чтобы вторичная обмотка могла состоять из двух отдельных обмоток. Теперь остается просто подключить первичные провода к двум вторичным обмоткам, как показано на схеме.

Таким образом, следуя описанной выше процедуре, вы сможете успешно преобразовать обычный трансформатор в стабилизирующий трансформатор, что очень удобно для данного приложения.

Как настроить устройство

Для процедуры настройки вам потребуется переменный источник питания 0-24 В / 500 мА.Это может быть выполнено следующими шагами:

Поскольку мы знаем, что колебания напряжения сети переменного тока всегда будут создавать пропорциональную величину колебаний напряжения постоянного тока от трансформатора, мы можем предположить, что для входных напряжений 210, 230 и 250 соответственно полученные эквивалентные напряжения постоянного тока должны быть 11,5, 12,5 и 13,5 соответственно.

Теперь установка соответствующих предустановок становится очень простой в соответствии с указанными выше уровнями напряжения.

• Изначально оставьте оба трансформатора TR1 и TR2 отключенными от цепи.
• Удерживайте ползунки P1, P2 и P3 примерно в середине положения.
• Подключите к цепи внешний регулируемый источник питания. Отрегулируйте напряжение примерно до 12,5.
• Теперь медленно начинайте регулировку P3, пока RL2 просто не активируется.
• Уменьшите напряжение питания примерно до 11,5 В (при этом RL2 должен отключиться), отрегулируйте P1 так, чтобы RL1 просто отключился.
• Постепенно увеличивайте подачу примерно до 13,5 — это должно заставить RL1 и RL2 включиться один за другим, указывая на правильность вышеуказанных настроек.
• Теперь медленно отрегулируйте P2 так, чтобы RL1 снова отключился при этом напряжении (13,5).
• Подтвердите указанные выше настройки, изменяя входное напряжение от 11,5 до 13,5 взад и вперед. Вы должны получить следующие результаты:
• RL1 должен отключаться при уровнях напряжения 11,5 и 13,5, но должен оставаться активированным между этими напряжениями. RL2 должен включиться при напряжении выше 12,5 и выключиться при напряжении ниже 12 В.

На этом процедура настройки завершена.

Окончательная конструкция этого блока регулятора мощности может быть завершена путем соединения испытанной схемы с соответствующими трансформаторами и сокрытия всей секции внутри хорошо вентилируемого металлического корпуса, как предложено на предыдущей странице.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

FCPX Stabilizer 2.0 — профессиональный стабилизатор для FCPX

Описание

Что в упаковке?

теперь обновлен с помощью ProFollow

Стабилизатор

FCPX был обновлен и теперь включает ProFollow.Пользователи могут легко добавить динамическое движение камеры в отснятый материал за секунды. Включение ProFollow идеально подходит для того, чтобы камера следовала за траекторией мяча, фокусировалась на объектах, проходящих мимо в кадре со штатива, центрировала динамичный снимок и многое другое. Проявите творческий подход с помощью этого дополнительного инструмента в Final Cut Pro X.

Стабилизация кадра для Final Cut Pro X

стала проще

Применяйте данные отслеживания, чтобы с невероятной легкостью стабилизировать отснятый материал.Просто добавьте к отснятому материалу предустановку FCPX Stabilizer 2.0, выберите область и отслеживайте! Полностью избавьтесь от утомительного ручного создания ключевых кадров с автоматической стабилизацией трекинга от Pixel Film Studios.

Встроенный редактор треков

FCPX Stabilizer 2.0 теперь содержит всплывающее окно редактора дорожек, предназначенное для улучшения рабочего процесса стабилизации и повышения удобства использования для всех редакторов. Редактор треков можно открыть простым щелчком и содержит встроенные инструкции и подсказки, которые помогут вам.Редактор треков также имеет собственную шкалу времени, которая позволяет пользователям легко управлять данными треков.

Улучшенная стабилизация для FCPX

FCPX Stabilizer 2.0 отличается улучшенным временем анализа по сравнению с версией 1.1, что позволяет ускорить стабилизацию, сэкономив ваше время и деньги. FCPX Stabilizer 2.0 отслеживает отснятый материал от 2 до 5 раз быстрее, чем версия 1.1, в зависимости от выбранных вами настроек.Настроить качество стабилизации так же просто, как переместить ползунок.

Используйте с любым разрешением

FCPX Stabilizer 2.0 автоматически адаптируется к любому разрешению без использования нескольких предустановок. Просто перетащите пресет в свой проект, и он автоматически подстроится под ваши настройки. Используйте FCPX Stabilizer 2.0 для сцен любой продолжительности, любого формата изображения и любой частоты кадров.

Интуитивное управление временной шкалой

Благодаря совершенно новому редактору треков, теперь проще, чем когда-либо, вносить изменения в точки трека / стабилизации.Вы можете увеличить любой раздел временной шкалы с помощью ползунка и удалить ненужный ключевой кадр, удерживая клавишу выбора и щелкая по ним. В качестве альтернативы вы можете удалить несколько ключевых кадров одновременно, удерживая Shift, перетаскивая поле над ключевыми кадрами, которые вы хотите удалить, и

Stabilizer Link | GMB Corporation

Распечатайте эту страницу.

GMB Тяга стабилизатора

Тяга стабилизатора

GMB обеспечивает надлежащее трение и поворотное действие, позволяя управлять автомобилем.Он правильно реагирует на дорожные условия, чтобы обеспечить стабильное вождение и поддержать комфорт вождения.
Для достижения этих целей GMB использует стойкую к трению смолу (POM: ACETAL), специальную синтетическую смазку для минимизации трения. Внутри пылезащитной крышки содержится грязеотталкивающая смазка, которая продлевает срок службы тяги стабилизатора.
Thai GMB проводит статические испытания, испытания на разрушение и выносливость при разработке, чтобы гарантировать надежность продукта.
Надлежащая термообработка специальной стали, тщательный осмотр при приемке и патрулирование качества в дополнение к самопроверке при контроле качества позволяют нам гарантировать комфорт и безопасность вождения.

Функции

В независимой подвеске дорожные условия свободно меняют баланс между правым и левым колесами. Для повторной балансировки колес на шасси установлен стабилизатор из пружинной стали, создающий крутящий момент при зазоре между колесами по высоте.
Энергия кручения на стабилизаторе, создаваемая зазором колес по высоте, приводит к выравниванию высоты колес и затем к уменьшению крена и сотрясения автомобиля.
Один конец тяги стабилизатора закреплен на стабилизаторе, а другой конец установлен на шасси.Со стороны шасси в последнее время звено имеет тенденцию закрепляться на демпфере, а затем звено становится длиннее. Более длинное звено имеет тенденцию к короблению. Тогда диаметр больше в зависимости от длины.
В амортизационной стойке спереди по мере поворота стойки вместе с колесом рабочий угол тяги увеличивается.

Строительство

Состоит из шатуна и соединительного элемента на каждом конце. Доступны все типы шаровых опор (оба конца) и шаровые опоры + резиновые втулки.
Шаровая опора на конце шатуна содержит шаровую шпильку с пластмассовым седлом в корпусе.Специальная смазка добавлена ​​между шаровым пальцем и седлом шара для дальнейшего предотвращения трения. Конец корпуса имеет заглушку, герметизирующую от утечки и проникновения, а сторона с шариковой шпилькой удерживает пылезащитную крышку, заполненную смазкой.
