Что такое стабилизатор напряжения LM317T. Каковы его основные технические характеристики. Как правильно рассчитать и подключить LM317T. Где применяется данный стабилизатор. Какие есть аналоги LM317T.
Что представляет собой стабилизатор напряжения LM317T
LM317T — это популярный регулируемый линейный стабилизатор напряжения, выпускаемый компанией STMicroelectronics и другими производителями. Данная микросхема позволяет получить стабильное выходное напряжение в диапазоне от 1,2 В до 37 В при входном напряжении до 40 В.
Основные особенности LM317T:
- Регулируемое выходное напряжение в широком диапазоне
- Максимальный выходной ток до 1,5 А
- Защита от короткого замыкания и перегрева
- Низкий уровень шума на выходе
- Высокая стабильность выходного напряжения
- Простота использования
Технические характеристики стабилизатора LM317T
Рассмотрим подробнее ключевые параметры микросхемы LM317T:
- Диапазон входных напряжений: 3-40 В
- Диапазон выходных напряжений: 1,2-37 В
- Максимальный выходной ток: 1,5 А
- Падение напряжения: 2-3 В
- Точность стабилизации: 0,1%
- Рабочая температура: 0-125°C
- Корпус: TO-220
Как работает стабилизатор LM317T. Микросхема поддерживает постоянное опорное напряжение 1,25 В между выводами Vout и Adj. С помощью внешнего резистивного делителя задается выходное напряжение выше опорного. Ток нагрузки протекает через верхний резистор делителя, что обеспечивает хорошую стабилизацию.

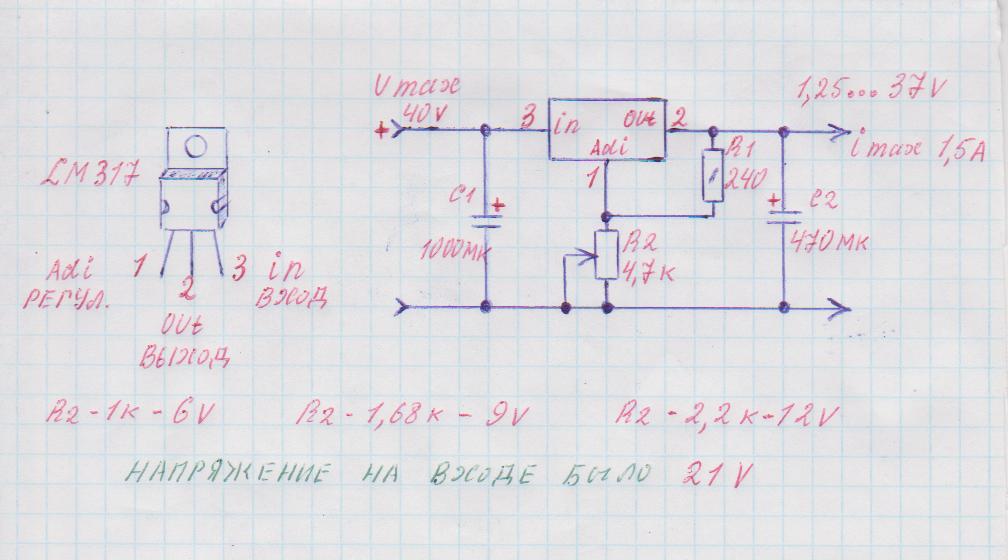

Схема подключения и расчет стабилизатора на LM317T
Для корректной работы LM317T необходимо правильно рассчитать номиналы внешних элементов. Типовая схема включения выглядит следующим образом:
- Входной конденсатор С1: 0,1-1 мкФ
- Выходной конденсатор С2: 1-10 мкФ
- Резистор R1: 240 Ом
- Резистор R2: рассчитывается по формуле
Формула для расчета R2:
R2 = R1 * ((Vout / 1,25) — 1)
где Vout — требуемое выходное напряжение.
Например, для получения выходного напряжения 5 В:
R2 = 240 * ((5 / 1,25) — 1) = 720 Ом
Области применения стабилизатора LM317T
Благодаря своим характеристикам, LM317T находит широкое применение в различных электронных устройствах:
- Источники питания для электронной аппаратуры
- Зарядные устройства
- Стабилизаторы напряжения в автомобильной электронике
- Лабораторные блоки питания
- Питание светодиодов и светодиодных лент
- Стабилизация напряжения в аудиотехнике
Востребованность LM317T обусловлена простотой применения и надежностью работы данной микросхемы.
Преимущества и недостатки LM317T
Рассмотрим основные плюсы и минусы использования стабилизатора LM317T:
Преимущества:
- Широкий диапазон входных и выходных напряжений
- Встроенная защита от перегрева и КЗ
- Простота применения
- Доступность и невысокая стоимость
Недостатки:
- Низкий КПД при большой разнице входного и выходного напряжений
- Необходимость в радиаторе при больших токах нагрузки
- Ограниченный максимальный ток (1,5 А)
Несмотря на отдельные недостатки, преимущества LM317T делают его одним из самых популярных линейных стабилизаторов.
Аналоги и альтернативы LM317T
Существует ряд микросхем со схожими характеристиками, которые могут использоваться как альтернатива LM317T:
- LM350 — повышенный выходной ток до 3 А
- LM338 — выходной ток до 5 А
- LM317HV — расширенный диапазон входных напряжений до 60 В
- LM317L — версия в корпусе TO-92 для малых токов
- LM1084 — улучшенные характеристики, ток до 5 А
- LM2596 — импульсный стабилизатор с высоким КПД
При выборе альтернативы следует учитывать конкретные требования к стабилизатору в вашем устройстве.
Практические советы по использованию LM317T
Для эффективного и безопасного применения LM317T рекомендуется следовать нескольким правилам:
- Всегда устанавливайте входной и выходной конденсаторы для улучшения стабильности.
- Используйте радиатор при токах нагрузки более 0,5 А.
- Размещайте стабилизатор как можно ближе к нагрузке.
- Применяйте защитные диоды при использовании емкостной нагрузки.
- Не превышайте максимально допустимое входное напряжение.
Соблюдение этих рекомендаций поможет обеспечить надежную работу стабилизатора и увеличить срок его службы.
Сравнение LM317T с современными импульсными стабилизаторами
В последние годы все большую популярность приобретают импульсные стабилизаторы напряжения. Как LM317T соотносится с ними?
Преимущества LM317T:
- Низкий уровень шумов и пульсаций
- Простота схемы включения
- Отсутствие высокочастотных помех
- Низкая стоимость
Преимущества импульсных стабилизаторов:
- Высокий КПД (до 95%)
- Меньшие габариты и вес
- Возможность повышения напряжения
- Работа с большими токами нагрузки
Выбор между линейным и импульсным стабилизатором зависит от конкретного применения. LM317T остается оптимальным решением для многих задач, особенно при небольшой разнице между входным и выходным напряжением.
