cxema.org - Регулируемый стабилизатор (1,25-37V) на LM317

Vin (входное напряжение): 3-40 Вольт
Vout (выходное напряжение): 1,25-37 Вольт
Выходной ток: до 1,5 Ампер
Максимальная рассеиваемая мощность: 20 Ватт
Формула для расчета выходного (Vout) напряжения: Vout = 1,25 * (1 + R2/R1)
*Сопротивления в Омах
*Значения напряжения получаем в Вольтах

Данная простая схема позволяет выпрямить переменное напряжение в постоянное благодаря диодному мосту из диодов VD1-VD4, а затем точным подстрочным резистором типа СП-3 выставить нужное вам напряжение в пределах допустимых интегральной микросхемы-стабилизатора.

В качестве выпрямительных диодов взял старые FR3002, которые когда-то давно выпаял из древнейшего компьютера 98-го года. При внушительных размерах (корпус DO-201AD) их характеристики (Uобратное: 100 Вольт; Iпрямой: 3 Ампера) не впечатляют, но мне и этого хватает с головой. Для них даже пришлось расширять отверстия в плате, уж больно выводы у них толстые (1,3мм). Если немного изменить плату в лейоте можно впаять сразу готовый диодный мост.

Радиатор для отведения тепла от микросхемы 317 обязателен, даже лучше небольшой вентилятор поставить. Еще, в месте соединения подложки корпуса TO-220 микросхемы с радиатором капните немного термопасты. Степень нагрева будет зависеть от того, сколько мощности рассеивает микросхема, а также от самой нагрузки.

Микросхему LM317T я не устанавливал прямо на плату, а вывел от неё три провода, с помощью которых и соединил этот компонент с остальными. Это было сделано для того, чтобы ножки не расшатывались и вследствие чего не были переломанными, ведь данная деталь будет прикреплена к рассеивателю тепла.

Подстрочный резистор для возможности использования полного вольтажа микросхемы, то есть регулировки от 1,25 и аж до 37 Вольт устанавливаем с максимальным сопротивлением 3432 кОма (в магазине самый близкий номинал 3,3кОм. ). Рекомендуемый тип резистора R2: подстрочный многооборотный (3296).

Саму микросхему-стабилизатор LM317T и подобные ей выпускает множество, если не все компании по производству электронных компонентов. Покупайте только у проверенных продавцов, потому что встречаются китайские подделки, особенно часто микросхемы LM317HV, которая рассчитана на входное напряжение аж до 57 Вольт. Опознать ненастоящую микросхему можно по железной подложке, в фейке она имеет множество царапин и неприятный серый цвет, также неправильную маркировку. Еще нужно сказать, что микросхема имеет защиту от короткого замыкания, а также перегрева, но на них сильно не рассчитывайте.

Не забываем, что данный (LM317Т) интегральный стабилизатор способен рассеивать мощность с радиатором только до 20 Ватт. Плюсами этой распространённой микросхемы являются её маленькая цена, ограничение внутреннего тока короткого замыкания, внутренняя тепловая защита

Платку можно нарисовать качественно даже обычным пергаментным маркером, а потом вытравить в растворе медного купороса/хлорного железа…

Фото готовой платы.

Как вы знаете, существует множество интегральных микросхем-стабилизаторов напряжения в разных корпусах и с различными характеристики входного и выходного напряжения и тока. Внизу я прикрепил удобную таблицу названия самых распространенных и не только микросхем и их краткие характеристики.

Печатная плата в формате lay6

С уважением, ЕГОР Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Использование регулятора напряжения LM317 - MBS Electronics

Микросхема LM317 — это очень распространенный, универсальный и удобный интегральный регулятор напряжения, который можно использовать в множестве конструкций и узлов.

На этой микосхеме даже можно собрать очень простой усилитель мощности звуковой частоты. Кроме регулировки напряжения LM317 можно использовать как регулятор тока. Один из примеров — регулятор яркости линейки светодиодов. Микросхему можно использовать в источнике питания с фиксированным выходным напряжением, или применить его как основу лабораторного источника питания с с возможностью регулировки выходного напряжения в широких переделах. Особенно удобно использовать LM317 когда нужно сделать стабилизированный источник питания на какое-либо нестандартное напряжение или источник питания с регулировкой.

Особенности LM317

  • Микросхема может работать в широком диапазоне выходных напряжений от 1.2 до 37 В.
  • Микросхема обеспечивает выходной ток до 1.5 А.
  • Максимальная рассеиваемая мощность до 20 Вт.
  • Микросхема имеет встроенную защиту от перегрузок по току и от короткого замыкания.
  • Встроенная защита от перегрева.

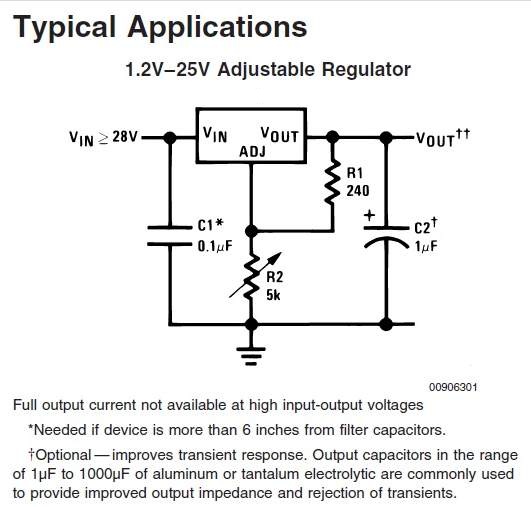

Минимальное включение подразумевает использование двух внешних резисторов.

Отношение сопротивлений этих резисторов задает выходное напряжение регулятора, и двух конденсаторов на входе и выходе микросхемы.

Наиболее важные электрические параметры микросхемы — это опорное напряжение Vref и тое в цепи управляющего вывода Iadj. опорное напряжение — это напряжение, которое микросхема стремиться поддерживать на резисторе R1, то есть, если замкнуть накоротко резистор R2, то на выходе регулятора мы получит это самое опорное напряжение. Это напряжение может немного меняться от экземпляра к экземпляру и составляет 1.2 … 1.3 В ( в среднем 1.25В.) Чем выше падение напряжение на резисторе R2, тем выше выходное напряжение регулятора. Вычислить выходное напряжение просто, оно равно падению напряжения на R2 + 1.25 (Vref).

Что касается второго параметра Iadj, то это фактически паразитный ток. Чем он меньше, тем лучше. Изготовители микросхемы заявляют этот ток от 50 до 100 микроампер, но в действительности может быть до 500 мкА. Поэтому чтобы обеспечить хорошую стабильность выходного напряжения, ток через делитель R1-R2 должен быть не менее 5 мА. Можно оттолкнуться от сопротивления резистора R1 и высчитать R2 по формуле:

R2=R1*((Uвых/Uоп)-1)

Затем уточнить номиналы в реальных условиях в работающей схеме.

Приведем пример номиналов для пары стандартных напряжений:

Для напряжения 5В R1 = 120 Ом, R2 = 360 Ом
Для напряжения 12В R1 = 240Ом, R2 = 2000 Ом

Однако, для типовых напряжений вроде 5, 12, 15 и т.д. вольт проще и удобнее использовать регуляторы на фиксированные напряжения вроде 7805 или 7812. Использовать 317 для этих целей лучше только в том случае если регулятора на фиксированное напряжение не оказалось под рукой, а сделать источник питания нужно срочно.

Конфигурация выводов микросхемы LM317 в разных корпусах

Источник питания с плавным запуском. Как видим, к стандартной схеме добавляется биполярный транзистор структуры PNP, резистор на 50 кОм, кремниевый диод и электролитический конденсатор на 25 мкФ. В момент включения такого источника на его выходе минимальное напряжение, которое плавно увеличивается до установленного 15В по мере заряда конденсатора C1.

Также легко сделать на этой микросхеме источник с несколькими фиксированными напряжениями, которые можно переключать программно, с помощью микроконтроллера. Для этого в управляющую цепь включаем цепочки из транзисторов и резисторов, как показано на рисунке ниже. Базы транзисторов соединяем с портами микроконтроллера. При подаче высокого уровня на каждый последующий транзистор он будет подключать параллельно R2 еще один дополнительный резистор и выходное напряжение будет уменьшаться:

LM317 можно использовать не только для стабилизации напряжения, но и в качестве стабилизатора тока. Схема получается еще проще, так как здесь нужен всего один единственный внешний резистор, задающий выходной ток:

На LM317 можно сделать несложное зарядное устройство для аккумуляторов с номинальным напряжением 12В. Номиналы резисторов R1 и R2 задают конечное напряжение на заражаемой батарее, а резистор Rs устанавливает максимальный зарядный ток. Это схема из даташита на микросхему:

Двуполярный регулируемый источник питания (например как основа для лабораторного блока питания) можно собрать на двух LM317, но тогда придется использовать трансформатор с двумя обмотками и два выпрямителя, то есть каналы источника питания нужно будет делать независимыми друг от друга.

Это хорошее, но дорогое решение. Можно упростить себе жизнь, если использовать микросхему LM337 — аналог микросхемы LM317, но на отрицательное напряжение. Тогда схема нашего регулируемого двуполярного источника может выглядеть например так:

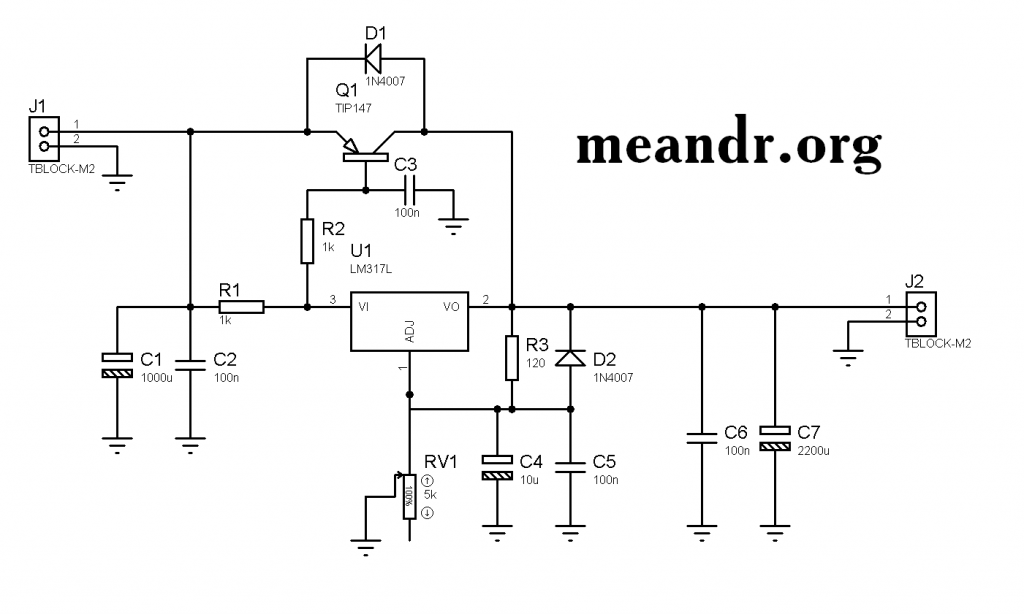

Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов. нужно выбирать транзисторы согласно тому току, на который вы рассчитываете источник питания.

На следующей схеме изображен регулируемый источник питания на ток до 20 ампер и напряжение от 1.3 до 12 вольт. Транзисторы и микросхему LM317 необходимо установить на радиаторы. Резисторы в эмиттерных цепях транзисторов должны быть рассчитаны на мощность не менее 5 Вт.

Микросхему LM317K. можно недорого купить в Китае по этой ссылке. Цена слегка отличается у разных продавцов и в среднем составляет около 4 долларов за 20 штук.

Электротехника: Стабилизатор напряжения на LM317.

LM317 - это недорогая микросхема стабилизатор напряжения
со встроенной защитой от короткого замыкания на выходе и от перегрева, на LM317 может быть изготовлен простой в сборке линейный стабилизатор постоянного напряжения которое м. б. регулируемым. Такие микросхемы бывают в разных корпусах например в ТО-220 или в ТО-92. Если корпус ТО-92 то последние две буквы названия будут LZ т.е. так: LM317LZ, цоколёвки этой микросхемы в разных корпусах различаются поэтому нужно быть внимательнее, также существуют такие микросхемы в smd корпусах. Заказать LM317LZ оптом небольшой партией можно по ссылке: LM317LZ (10шт.), LM317T по ссылке: LM317T (10шт.). Рассмотрим схему стабилизатора:

Рисунок 1 - Стабилизатор постоянного напряжения на микросхеме LM317LZ


Данный стабилизатор помимо микросхемы содержит ещё 4 детали, резистором R2 регулируется напряжение на выходе стабилизатора. Для простоты сборки можно воспользоваться схемой:

Рисунок 2 - Стабилизатор постоянного напряжения на микросхеме LM317LZ


Все стабилизаторы постоянного напряжения делятся на 2 типа это:
1) линейные (как например в нашем случае т.е. на LM317),
2) импульсные (с большими КПД и для более мощных нагрузок).
Принцип работы линейных (не всех) стабилизаторов можно понять из рисунка:

Рисунок 3 - Принцип работы линейного стабилизатора


Из рисунка 3 видно то что такой стабилизатор представляет собой делитель нижним плечом которого является нагрузка а верхним сама микросхема. Напряжение на входе меняется и микросхема изменяет своё сопротивление так чтобы на выходе напряжение было неизменным. Такие стабилизаторы обладают низким КПД т.к. часть энергии теряется на микросхеме. Импульсные стабилизаторы тоже представляют собой делитель только у них верхнее (или нижнее) плечо может либо иметь очень низкое сопротивление (открытый ключ) либо очень высокое (закрытый ключ), чередованием таких состояний создаётся ШИМ с высокой частотой а на нагрузке напряжение сглаживается конденсатором (и/или ток сглаживается дросселем), таким образом создаётся высокое КПД но из за высокой частоты ШИМа импульсные стабилизаторы создают электромагнитные помехи. Существуют также линейные стабилизаторы в которых элемент осуществляющий стабилизацию ставиться параллельно нагрузке - в таких случаях этим элементом обычно является стабилитрон и для того чтобы осуществлялась стабилизация на это параллельное соединение подаётся ток от источника тока, источник тока делается путём установки последовательно с источником напряжения резистора с большим сопротивлением, если напряжение подавать на такой стабилизатор непосредственно то стабилизации не будет а стабилитрон скорее всего перегорит.

Выходное напряжение можно рассчитать по формуле:

Где для LM317 (а также для LM217, LM117):

Также для расчёта можно воспользоваться программой:

КАРТА БЛОГА (содержание)

Блок питания на двух lm317

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LM317T с характеристиками:

  • способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
  • выходной ток может достигать 1,5 А;
  • максимальная рассеиваемая мощность 20 Вт;
  • встроенное ограничение тока, для защиты от короткого замыкания;
  • встроенную защиту от перегрева.

У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

У стабилизатора два важных параметра: опорное напряжение (Vref) и ток вытекающий из вывода подстройки (Iadj).
Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Второй параметр – ток вытекающий из вывода подстройки по сути является паразитным, производители обещают что он в среднем составит 50 мкА, максимум 100 мкА, но в реальных условиях он может достигать 500 мкА. Поэтому чтобы обеспечить стабильное выходное напряжение приходиться через делитель R1-R2 гнать ток от 5 мА. А это значит что сопротивление R1 не может больше 240 Ом, кстати именно такое сопротивление рекомендуют в схемах включения из datasheet.
Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле:
R2=R1*((Uвых/Uоп)-1).
Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2.
Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

R1, Ом R2, Ом
LM317T схема включения 5v 120 360
LM317T схема включения 12v 240 2000

Но я бы посоветовал использовать LM317T в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа 7805 или 7812 нету под рукой.

А вот расположение выводов LM317T:

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

На этой микросхеме несложно сделать регулируемый блок питания: вместо постоянного R2 поставьте переменный, добавьте сетевой трансформатор и диодный мост.

На LM317 можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1.
Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

  • для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
  • для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. С помощью Rs можно настроить ограничение тока, а R1 и R2 определяют ограничение напряжения.

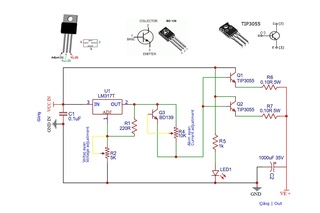

Если в схеме потребуется стабилизировать напряжения при токах более 1,5 А, то все также можно использовать LM317T, но совместно с мощным биполярным транзистором pnp-структуры.
Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Но у данной микросхемы есть и ограничения. Она не является стабилизатором с низким падением напряжения, даже наоборот начинает хорошо работать только когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

  • LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
  • LM350K — 3 А и 30 Вт (корпус TO-3)
  • LM338T, LM338K — 5 А

Производители этих стабилизаторов кроме увеличения выходного тока, обещают сниженный ток регулировочного входа до 50мкА и улучшенную точность опорного напряжения.
А вот схемы включения подходят от LM317.

24 thoughts on “ LM317T схема включения ”

Для lm317 datasheet от TI тут.
Кому сложно читать datasheet на английском, то можно посмотреть документацию на русском для отечественного аналога КР142ЕН12А.

Кроме мощных аналогов, есть и маломощные LM317L рассчитанные на ток не более 0,1 А, в корпусах SOIC-8 и TO-92.

  • LM317LM — в поверхностном корпусе SOIC-8;
  • LM317LZ — в штырьевом корпусе TO-92.

Не забудьте установить микросхему на радиатор, надо помнить, что корпус не изолирован от вывода. Чем больше падение напряжения на микросхеме — разница между входным и выходным напряжением, тем меньше максимальная мощность.

Я бы уточнил, что от падения напряжения зависит «максимальная выходная мощность».
А максимальная мощность рассеиваемая на микросхеме зависит от корпуса и эффективности охлаждения.

Макс. мощность, рассеиваемая микросхемой — паспортная величина и не может быть превышена при любом охлаждении.

Оверклокеры с таким утверждением не соглясятся 🙂
Да я и не призываю «разгонять» стабилизаторы напряжения, даже наоборот: соблюдение рекомендаций производителя компонентов, важное условие надежной работы электронного устройста.
Если невозможно или слишком дорого обеспечивать надежное охлаждение, то нужно снижать планку максимально возможной мощности. А определить эту максимальную мощность можно зная максимально допустимую температуру кристалла, максимальную температуру окружающей среды и все тепловые сопротивления от кристалла до окружающей среды.

Есть паспортная максимальная мощность, которая кстати зависит от корпуса стабилизатора. А есть реальная максимальная мощность, которая получится при реальном максимальном напряжении и реальном максимальном токе. Так вот эта мощность нисколько не паспортная величина.

Максимальная мощность рассеивания по паспорту — это та, которую в состоянии рассеивать корпус устройства в нормальных условиях на протяжении длительного времени. Под НУ подразумевается температура в 20 цельсиев и влажность 85% при давлении 760 мм и отсутствие преград естественной циркуляции воздуха (плюс/минус 5%). Под длительным временем — не менее времени Максимальная мощность рассеивания по паспорту — это та, которую в состоянии рассеивать корпус устройства в нормальных условиях на протяжении длительного времени. Под НУ подразумевается температура в 20 цельсиев и влажность 85% при давлении 760 мм и отсутствие преград естественной циркуляции воздуха (плюс/минус 5%). Под длительным временем — минимальное время наработки на отказ, указанное в паспортных данных.

Тепловая и электрическая мощности — это немного разные параметры, хотя и взаимосвязанные.

Всегда относился к данной микросхеме, как к стабилизатору для начинающих, которые и запитывать от нее будут такие-же устройства.
Главную, на мой взгляд, мысль данной статьи: «…использовать в случае типовых напряжений, только когда…» — надо выделить жирным. Ее же, в таких случаях, не использовать вообще. Применять можно в малоточных регуляторах, где ни КПД, ни прецизионность стабилизации на динамическую нагрузку не важны.
Использование токовых усилителей, как на последней схеме, рентабельно применять только для фиксированных напряжений.

Любопытно вот, насколько критично включение танталовых конденсаторов на входе и выходе LM317, как то рекомендует даташит? Никогда не шунтировал ее входы/выходы чем-то лучшим чем самые обычные электролитические конденсаторы плюс (иногда) керамика. И ни разу не получил самовозбуждения. То же самое с LM7805 и LM7812 (и с их отечественными аналогами). Как только не изгалялся, даже подключал конденсаторы длинными проводами. Прокатывало, ни один стабилизатор не «завелся». Разработчики перестраховались или рекомендация относительно танталовых конденсаторов непосредственно возле выводов микросхемы касается каких-то особых условий эксплуатации?

В некоторых схемах для некоторых задач (схемы с аудиоусилением, например) шумы стабилизатора заметны даже на слух. В некоторых других частных случаях из-за «шума» работы стабилизатора возникали нежданчики, которые не устранялись конденсаторами для «ЦП или ОЗУ по питанию». Для описания ситуации, когда такое происходит нужен «талмуд» листов пот тысячу. Производитель , который получал недоумённо-ругательные «комментарии» разработчиков — подстраховалсяотмазался коротким упоминанием о необходимости конденсаторов.

Действительно, странноватая рекомендация… Особенно, если учесть, что стоимость танталовых конденсаторов, превышает стоимость самой микросхемы, как правило. 317-ю использовал редко, а вот 7805 и 7812 — десятками, и никогда проблем, обусловленных отсутствием редкоземельных и драгсодержащих элементов, не было. Присоединяюсь к удивлению, так как никаких особых условий использования, придумать не могу. Стабильный стабилизатор, вот и весь каламбур ) ЦП или ОЗУ по питанию подстраховать, это еще могу понять, а его… не могу.

Отличая микросхема.Так и хочется поехать , купить и спаять что-нибудь. На этапе разработке часто не хватает такого , чтобы напряжением поиграть , двуполярное сделать. Да и помощнее есть устройства с таким же включением.

Как можно сделать схему, чтобы было два режима стабилизации тока. У меня к одной лампе подходит один плюс и два минуса. Нужно, чтобы по одному минусу было ярко, а по другому тускло.

Микросхема о которой ведется речь — регулируемый стабилизатор напряжения, не тока. Для вашей задачи подойдут обычные биполярные транзисторы используемые в качестве усилителей тока. Два корпуса. Их мощность должна соответствовать мощности вашей лампы, а напряжение — питающему напряжению. Ток, обеспечивающий желаемую тусклость задайте базовым резистором, можно подстроечным. И, желательно, в вопрос вкладывать побольше информации… лампа, а какая? Много их, разных.

А через диод подай отрицательный полупериод с трансформатора -! Будет тебе «ночничок», и не надо три провода тянуть через подушку…

Хочу собрать на LM317 зарядное устройство для NI-MH аккумалятора (одного). На входе — 5 вольт, на выходе — 1,5 вольт. Схему уже нашел. Но там 5 вольт берут с USB порта компьютера. А можно ли взять 5 вольт с зарядки от мобильного телефона? И, наверное, нужно выбрать такую зарядку, у которой выходной ток — не меньше, чем ток зарядки аккумулятора?

Конечно, вполне можно питать и от зарядки. Да, и ток источника должен быть не меньше тока потребителя.

Про ток зарядки от мобильника можете не беспокоиться — вряд ли вам удастся найти такую, ток которой был бы ниже, чем ток выдаваемый с порта USB. Как правило, он составляет 0,6-0,7 А. Этого вполне достаточно для зарядки не менее, чем 5-амперного аккумулятора. Если нужно больше, то зарядное просто не подойдет — это настолько стандартизированное изделие, что больше, чем на 0,75 А — вам вряд ли удастся найти.

Да есть же уже ЗУ с токами 1 и 2 А для зарядки смартфонов или планшетов, как раз многие из них уже с портом usb. Но тут уже стоит обратить внимание на качественный кабель, или спаять самому, стандартные китайские кабели такие токи редко способны передать

Вы немного путаете порт USB с его разъемом. Понимаете, USB, в первую очередь — Serial Bus, а уж во вторую — Universal. Вторая причина и послужила столь частому, но не совсем профильному использованию данного Разъема в различных блоках питания и зарядных устройствах, что не оснащает их, непосредственно Портом. А что касается кабелей USB, то они, по определению, должны соответствовать стандартам своего класса (1.1; 2.0; 3.0), а не тому, что вы подразумеваете под «китайским стандартом».

Частоту бы узнать максимальную, с которой эта микросхема работает. Если у меня идет коммутация импульсов с частотой 10 КГц, будет ли она держать ток каждого импульса в пределах значений, заданных резистором?
И как лучше её расположить на схема? Рис прилагаю.
https://sun9-1.userapi.com/c639822/v639822216/5396d/MX1daHe-rjs.jpg

Этот стабилизатор для работы на постоянном токе.
Если нужно получить пульсирующий ток, то правильнее будет «закорачивать» оптроном нагрузку.
Но применять в таком случае интегральный стабилизатор, я бы не стал. А собрал бы простенький стабилизатор на транзисторе и стабилитроне. Например такой: http://hardelectronics.ru/drajver-dlya-svetodiodov.html
Ну не предназначены интегральные стабилизаторы постоянного напряжения, для стабилизации пульсирующего тока.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Какой ток или мощность потребляет сама м-схема в режиме холостого хода без нагрузки?

Так и не понял, как регулировать выходное напряжение

Лабораторный блок питания на LM317

Лабораторный блок питания необходим радиолюбителю, без него как без рук. Для начинающих радиолюбителей я предлагаю собрать схему простого стабилизатора с регулировкой по напряжению на микросхеме LM317, на очень распространенных и не дорогих радиоэлементах. Диапазон выходного напряжения от 1,5 до 37В. Ток может достигать 5А, зависит от используемого силового транзистора и теплоотвода. Входной трансформатор можно использовать любой выдающий нужный вам ток и напряжение до 37В. Стабилизатор не боится короткого замыкания, однако держать длительное время выводы замкнутыми не рекомендуется, так как КТ818 и LM317 при этом начинают достаточно ощутимо греться и при неэффективном теплоотводе могут выйти из строя.

Принципиальная схема стабилизатора с регулировкой по напряжению

Печатная плата стабилизатора с регулировкой по напряжению

Скачать печатную плату стабилизатора на LM317

Достоинства данного стабилизатора.

  • простота в изготовлении
  • надежность
  • дешевизна
  • доступность компонентов

Недостатки

  • низкий КПД.
  • необходимость использования массивных радиаторов.
  • не смотря на компактность самой платы. Размеры стабилизатора с радиатором достаточно внушительного размера.

Для изготовления данного устройства Вам понадобится:

  • Стабилизатор LM317 -1шт.
  • Транзистор КТ818 -1шт. в пластиковом корпусе (TO-220)
  • Диод КД522 или аналогичный -1шт.
  • Резистор R1 -47ОМ желательно от 1Вт -1шт.
  • Резистор R3 220Ом от 0.25 Вт -1шт.
  • Переменный резистор линейный — 5кОм -1шт.
  • Конденсатор электролитический 1000мФ от 50В -1шт.
  • Конденсатор электролитический 100мФ от 50В -1шт.
  • Диодный мост током от 5А

Данная схема не критична к точному соблюдению номиналов радио элементов. Например резистор R1 может быть от 30 до 50 Ом, резистор R3 от 200 до 240Ом. Диод можно не ставить.

Фильтрующие конденсаторы можно поставить и большей емкостью, однако стоит учитывать, что конденсатор дает небольшой прирост по напряжению.

Транзистор КТ818 можно заменить аналогичными импортного производства 2N5193, 2N6132, 2N6469, 2N5194, 2N6246, 2N6247.

Сборка стабилизатора на LM317

Сборка стабилизатора выполняется на одностороннем стеклотекстолите и выглядит примерно так.

Диодную сборку следует выбирать исходя из максимального тока способного дать трансформатор.

Транзистор и микросхему я установил на радиатор через изолирующие прокладки. Радиатор выбрал максимально большой из имеющихся и подходящий под мой корпус. Закрепил его двумя болтами к нижней крышке корпуса.

На радиатор установил кулер от старой видеокарты, для более эффективного охлаждения. В верхней и задней крышке просверлил вентиляционные отверстия.

У выбранного мной трансформатора для стабилизатора на LM317 только одна вторичная обмотка на 27В. По этому для питания вольтметра и вентилятора я использовал плату от зарядного устройства мобильного телефона. Она выдает напряжение 5В и ток до 900мА.

Готовый блок питания выглядит так.

Простой двух полярный стабилизатор напряжения на LM317.

За основу устройства взята схема описанная в выше, и добавлено плечо стабилизации отрицательного напряжения.

Характеристики и достоинства двух полярного стабилизатора

  • напряжение стабилизации от 1,2 до 36 В;
  • максимальный ток до 5 А;
  • используется малое количество элементов;
  • простота в выборе трансформатора, так как можно использовать вторичную обмотку без центрального отвода;

Детали устанавливаются на односторонний стеклотекстолит. Транзистор VT1, VT2 и микросхемы LM317 и LM337 следует устанавливать на радиаторы. При установке на общий радиатор следует использовать изолирующие прокладки и втулки.

Скачать печатную плату

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Блок питания – необходимая вещь в арсенале любого радиолюбителя. И я предлагаю собрать очень простую, но в то же время стабильную схему такого устройства. Схема не трудная, а набор деталей для сборки – минимален. А теперь от слов к делу.

Для сборки нужны следующие комплектующие:

НО! Эти все детали представлены точно по схеме, и выбор комплектующих зависит от характеристики трансформатора, и прочих условий. Ниже представлены компоненты согласно схеме, но их мы будем сами подбирать!

Трансформатор (12-25 В.)
Диодный мост на 2-6 А.
C1 1000 мкФ 50 В.
C2 100 мкФ 50 В.
R1 (номинал подбирается в зависимости от от трансформатора, он служит для запитки светодиода)
R2 200 Ом
R3 (переменный резистор, подбирается тоже, его номинал зависит от R1, но об этом позже)
Микросхема LM317T
А также инструменты, которые понадобятся в ходе работы.

Сразу привожу схему:

Микросхема LM317 является регулятором напряжения. Именно на ней я и буду собирать данное устройство.
И так, приступаем к сборке.

Шаг 1. Для начала нужно определить сопротивление резисторов R1 и R3. Дело в том, какой трансформатор вы выберете. То есть, нужно подобрать правильные номиналы, и в этом нам поможет специальный онлайн-калькулятор. Его можно найти вот по этой ссылке: Калькулятор онлайн
Я надеюсь, вы разберетесь. Я рассчитывал резистор R2, взяв R1=180 Ом, а выходное напряжение 30 В. Итого получилось 4140 Ом. То есть мне нужен резистор на 5 кОм.

Шаг 2. С резисторами разобрались, теперь дело за печатной платой. Её я делал в программе Sprint Layout, скачать можно тут: скачать плату

Шаг 3. Сначала поясню, что куда впаивать. К контактам 1 и 2 – светодиод. 1 – это катод, 2 – анод. А резистор для него (R1) считаем тут: рассчитать резистор
К контактам 3, 4, 5 – переменный резистор. А 6 и 7 не пригодились. Это было задумано для подключения вольтметра. Если вам это не нужно, то просто отредактируйте скачанную плату. Ну а если понадобится, то установите перемычку между 8 и 9 контактами. Плату я делал на гетинаксе, методом ЛУТ, травил в перекисе водорода (100 мл перекиси + 30 г. Лимонной кислоты + чайная ложка соли).
Теперь о трансформаторе. Я взял силовой трансформатор ТС-150-1. Он обеспечивает напряжение в 25 вольт.

Шаг 4. Теперь нужно определиться с корпусом. Недолго думая, мой выбор пал на корпус от старого компьютерного блока питания. Кстати, в этом корпусе раньше был мой старый бп.

В переднюю панель я взял от бесперебойника, которая очень хорошо подошла по размерам.

Вот так примерно она будет установлена:

Далее нужно выломать переднюю часть корпуса, для закрепления панели. После чего обработать острые края напильником.

Чтобы закрыть дыру в центре, я вклеил небольшой кусок ДВП, и просверлил все нужные отверстия. Ну и установил разъемы Banana.

Кнопка включения питания осталась сзади. Её на фото пока нет. Трансформатор я закрепил его «родными» гайками к задней решетки вентилятора. Он точно подошел по размерам.

А на место где будет плата, тоже приклеил кусок ДВП, дабы избежать замыкания.

Шаг 5. Теперь нужно установить плату и радиатор, припаять все необходимые провода. И не забываем про предохранитель. Его я прикрепил сверху на трансформатор. На фото это всё выглядит, как-то страшно и не красиво, но наделе это совсем не так.

Шаг 6. Далее устанавливаем переднюю панель. Её я приклеил на термоклей. В просверленные отверстия вставляем светодиод, прикручиваем переменный резистор, разъемы banana я уже установил ранее.

Остается только закрыть верхнюю крышку. Её я тоже немного приклеил на термоклей к панели. И теперь наш блок питания готов! Остается его только протестировать.

Этот блок способен выдавать максимальное напряжение в 32 В и силу тока до 2 ампер. Минимальное напряжение — 1,1 В, а максимальное 32 В.

Стабилизатор напряжения на lm317 схема включения

Стабилизатор напряжения на lm317 схема включения

Понадобилось мне подключить некое устройство, которому требуется стабильные 4 вольта к автомобильной сети, в которой, как известно, напряжение гуляет в районе 12 - 14 вольт. И решил я по-быстрому собрать простой стабилизатор, он же регулятор напряжения на LM317. Cхема питания на LM317 состоит всего из нескольких деталей.

Как известно, LM317 - это регулятор напряжения, также эта микросхема может работать в режиме регулятора тока, и использоваться как драйвер для светодиодов, но об этом в другой статье.

Характеристики LM317(в корпусе ТО-220)

  • Рабочий ток - 500 mA
  • Максимальный ток - 1,5 А
  • Максимальная мощность 20 W
  • Входное напряжение - 1,2...37 V
  • Защита от перегрузки по току и от перегрева

 Скачать даташит на LM317








Купить ЛМ317 можно недорого у наших китайских друзей








LM317 схема подключения

Подобрать сопротивления для другого выходного напряжения можно воспользовавшись формулой, или калькулятором.

 Vo=1.25(1+R2/R1)

КАЛЬКУЛЯТОР LM317

Напряжение на выходе: V
R1 = Ом
R2 = Ом

Расчет





LM317 схема включения может работать всего с двумя сопротивлениями, номиналы которых задают выходное напряжение схемы. Но лучше добавить пару конденсаторов.

С такими номиналами сопротивлений данная схема выдает 4 V, при входном напряжении 6...37 V



Стабилизатор напряжения на lm317

lm317 схема включения



Работа данной схемы питания на lm317

Для проверки работы используется:

  • регулируемый источник питания (серая коробка с показаниями напряжения и тока), подает напряжение на вход платы LM317
  • вольтметр, показывает напряжение на выходе платы LM317
  • лампочка, в качестве нагрузки



Включаю блок питания, начинаю увеличивать напряжение



Продолжаю увеличивать напряжение на входе, на выходе так же напряжение растет.



LM317 стабилизировала напряжение на уровне 3,87V, когда входное дошло до 5,9V



Продолжаю увеличивать входное напряжение. На выходе зафиксировалось стабильно 3,87V





Входное уже 14.3V, на выходе стабильно 3,87V



Входное уже 24.3V, на выходе стабильно 3,87V



Через некоторое время микросхема LM317 нагрелась и ушла в защиту, лампочка погасла. Ничего не трогая, микросхема немного остыла и после этого сама включилась, но далее снова нагрелась и ушла в защиту.

Чем больше разница между входным напряжением и выходным на LM317, тем больше выделяется тепла.  К тому же ток в 0.77A это немного больше рабочего, который составляет 0,5А, но меньше максимального 1А. Микросхема способна держать такую нагрузку, с такой разницей входного и выходного напряжения, но при условии использования радиатора охлаждения.

Преимущества LM317

  • простая схема с минимумом деталей обвески
  • невысокая стоимость
  • широкий диапазон входного напряжения
  • хорошая стабильность выходного напряжения

Недостатки LM317

  • невысокий КПД при большой разнице входного и требуемого на выходе напряжения
  • необходим радиатор охлаждения, так, как микросхема работает в линейном режиме и нагревается



Альтернативные варианты стабилизаторов напряжения на LM317

Китайские друзья по достоинству оценили возомжности данной микросхемы и предоставляют возможность купить готовые варианты стабилизаторов тока на LM317

На рисунке сверху имеется выпрямитель напряжения в виде диодной сборки и дополнительный сглаживающий конденсатор. Так что можно просто цеплять трансформатор и получить блок питания с регулировкой напряжения на lm317. Под ним более миниатюрная плата питания, которая работает аналогично собранной мной, но там есть переменный резистор для регулировки.

Если все-таки хочется съпаять самому, есть набор для самостоятельной сборки



Стабилизатор тока на lm317 – применение, схема подключения, сборка, характеристики

Автор Юлия На чтение 5 мин. Просмотров 418 Опубликовано Обновлено

В наше время, когда технологические процессы разработки электроприборов стремительно совершенствуются, достаточно сложно обойтись без специального оборудования для подключения техники в домашних условиях. В стабилизации подачи электротока важную роль играет блок питания. Каждый любитель современных электронных приборов должен научиться самостоятельно собирать преобразователи.

Предлагаем подробно рассмотреть, как собрать  стабилизатор тока на lm317 своими руками. Устройство имеет обширный ряд применения, в первую очередь, со светодиодами, поэтому предварительно перед процессом разработки следует изучить его особенности и принцип работы.

Технические особенности

Преобразователь для регулятора lm 317 выступает в качестве важного элемента для корректной работы любого технического оборудования. Процесс функционирования заключается в следующем: устройство преобразовывает подачу электроэнергии, поступающей от централизованной сети, в нужное для пользователя напряжение, позволяющее подключить тот или иной электроприбор. При всем этом, преобразовательный аппарат дополнительно выполняет защитную функцию от вероятности образования короткого замыкания.

Блоки питания подразделяются на 2 вида:

  • регулируемый стабилизатор тока на lm317;
  • импульсный.

Помимо всего, схематические данные, применяющиеся для создания данного агрегата, могут иметь существенные различия, от самых элементарных схем до сложных.

При наличии минимального опыта и знаний, следует начать с изготовления стабилизатора напряжения на lm317 по простым чертежам. Это позволит досконально изучить процесс функционирования и впоследствии создать более усложненную конструкцию.

Примерная схема

Если доверять отзывам «домашних» мастеров, данный аппарат по функциональности превосходит покупные модификации в несколько раз, как функциональными способностями, так и эксплуатационным сроком.

ВИДЕО: LM317 стабилизатор тока LED DRIVER

Принцип действия

Чтобы в результате прибор грамотно регулировал напряжение и мог правильно измерять мощность тока, исходящего от электросети, нужно понимать его принцип функционирования.

Преобразователь lm317t характеризуется такими действиями, как нормализация интенсивности потока тока к выходному напряжению, что способствует снижению мощности электричества. Уменьшение силы электротока происходит в самом резисторе, обладающем показателем в 1.25V.

Рабочий блок питания

Очень важно, чтобы области спаивания имели литую форму. В случае если соединение было произведено неправильно, возникает вероятность образования короткого замыкания. Также следует применять качественные составляющие только от известных производителей.

Помните, что схема сборки регулятора, в котором присутствует микросхема lm317, обладает ограничительными рамками. Самым нижним барьером считается 0,8 Ом, высоким – 120 Ом. Получается, чтобы данная система стабильно работала, требуется применять формулу 0.8<r1.< p=»»> </r1.<>

Сфера применения

Блок для стабилизации напряжения на lm317, специализирующийся на изменении показателей мощности и интенсивности электротока, применяется в таких ситуациях:

  1. При возникновении необходимости подключения к питанию 220V различной электротехники.
  2. Тестирование приборов в личной технической лаборатории.
  3. Проектирование системы освещения с применением светодиодных ламп и лент.

Характеристики

Стабилизатор напряжения lm317, основанный на работе микросхемы данной модификации, имеет такие характеристики:

  • Изделие дает возможность самостоятельно настраивать уровень выходного напряжения в пределах 1,2-28В.
  • Интенсивность нагрузки мощности электротока может варьироваться до 3А.

Микросхема

Следует обратить внимание на показатель нагрузки, его более чем достаточно для тестирования электроприборов собственного производства. Данными параметрами способен обеспечивать стабилизатор тока и напряжения, изготовленный по самой элементарной схеме.

Подготовительные работы

Для работы потребуется ряд элементов и деталей, которые можно приобрести в специализированном магазине или взять из другого устройства:

  • Стабилизатор тока lm317;
  • R-3 – сопротивление 0.1Ом*2 Вт;
  • TR-1 – трансформаторное устройство силового типа;
  • T-1 – транзистор вида КТ-81-9Г;
  • R-2 – сопротивление действие 220Ом;
  • F-1 – предохраняющий элемент 0.5 А и 250В;
  • R-1 – сопротивление 18К;
  • D-1 – светодиод IN-54-00;
  • P-1 – сопротивление 4,7 К;
  • BR-1 – светодиодный барьер;
  • LED-1 – цветной диод;
  • C-1 – конденсаторный аппарат модификации с параметрами 3 300 мкф*43V;
  • C-3 – конденсаторное устройство модификации 1мкф*43V;
  • C-2 – конденсаторный элемент керамического вида 0.1 мкф.

Перечень может видоизменяться в зависимости от разновидности применяемой схемы подключения.

Рабочая схема подключения

Предварительно перед сборкой преобразователя lm317t нужно приобрести все составляющие из вышеперечисленного списка.

Подбирайте качественные проверенные элементы, от этого будет зависеть функционирование не только агрегата собственного производства, но и техники, которая планируется к подключению.

Чаще всего такой СН применяют в комплекте со светодиодами

Основной деталью изделия является трансформатор, который можно извлечь из любого электрического прибора: музыкальный центр, телевизор или небольшая магнитола. Также его можно приобрести, специалисты рекомендуют отдавать предпочтение модификации TBK110. Однако выходное напряжение модель может производить только со значением 9В.

Сбор аппарата

Когда схема проектирования выбрана и подготовлены все необходимые запчасти, можно смело приступать к созданию стабилизатора тока на lm317. Процесс производства, схема подключения должна осуществляться таким образом:

  1. Монтируется подобранный вид трансформаторного агрегата.
  2. Производится сбор каскадной схемы и выпрямительного оборудования.
  3. Спаиваются все полупроводниковые светодиоды.

Важно знать! Вид выпрямительного элемента может относиться к двухполупериодному или однополупериодному оборудованию, обладающему удвоенными и утроенными мостовыми. Для изготовления аппарата по стандартной схеме следует применять мостовой вариант выправления.

  1. Производится определение выводов на системе. Их насчитывается всего три: вес, выход, вход. Чтобы в процессе не запутаться, нужно обозначить параметры на элементах соответствующими цифрами, от 1 до 3.
  2. Переверните агрегат таким образом, чтобы обозначенная вами нумерация имела начало с левой стороны.
  3. Проведите регулировку напряжения, стабилизируя параметры. Для этого минус поддайте на вывод «2» одновременно снимая настроенное значение интенсивности тока с третьего элемента.
  4. Исходя из выбранной вами схемы, осуществите монтаж остальных запчастей и поместите их в прочный пластиковый или алюминиевый корпус.

Форма изделия может быть различной, здесь все зависит от предпочтений пользователя и размерных параметров составляющих деталей.

Так выглядит самодельный СП в собранном виде

Если грамотно подобрать схему, следовать правилам подключения и производить процесс поэтапно, в результате может выйти качественный стабилизатора тока на lm317 микросхеме. Данный прибор послужит незаменимым агрегатом в каждой «домашней» лаборатории, специализированной на создании электротехнических устройств.

ВИДЕО: Самодельный стабилизатор напряжения для LED/светодиодов

Стабилизатор на lm317 с ограничением тока. LM317T схема включения

Долговечность светодиодов определяется качеством изготовления кристалла, а для белых светодиодов еще и качеством люминофора. В процессе эксплуатации скорость деградации кристалла зависит от рабочей температуры. Если предотвратить перегрев кристалла, то срок службы может быть очень велик до 10 и более лет.

От чего может быть вызван перегрев кристалла? Он может быть вызван только чрезмерным увеличением тока. Даже короткие импульсы тока перегрузки сокращают срок жизни светодиода, например, если в первый момент, после скачка тока визуально это воздействие не заметно и кажется, что светодиод не пострадал.

Повышение тока может быть вызвано нестабильностью напряжения или электромагнитными (электростатическими) наводками на цепи питания светодиода.

Дело в том, что главным параметром для долговечности светодиода является не напряжение его питания, а ток, который по нему течет. Например, красные светодиоды по напряжению питания могут иметь разброс от 1,8 до 2,6 V, белые от 3,0 до 3,7 V. Даже в одной партии одного производителя могут встречаться светодиоды с разным рабочим напряжением. Нюанс заключается в том, что светодиоды изготовленные на основе AlInGaP/GaAs (красные, желтые, зеленые – классические) довольно хорошо выдерживают перегрузку по току, а светодиоды на основе GaInN/GaN (синие, зеленые (сине-зеленые), белые) при перегрузке по току, например, в 2 раза живут … 2-3 часов!!! Так что, если Вы желаете, чтобы светодиод горел и не сгорел в течение хотя бы 5 лет позаботесь о его питании.

Если мы устанавливаем светодиоды в цепочку (последовательное соединение) или подключаем параллельно, то добиться одинаковой светимости можно только если протекающий ток через них будет одинаков .

Также опасно для светодиодов высокое обратное напряжение. У светодиодов обычно порог обратного напряжения не превышает 5-6 V. Для зашиты светодиода от импульсов обратного напряжения рекомендуется устанавливать выпрямительный диод в обратном направлении.

Как построить своими руками самый простой стабилизатор тока? И желательно из недорогих комплектующих.

Обратим внимание на стабилизатор напряжения LM317, который легко превратить в стабилизатор тока при помощи только одного резистора, если нужно стабилизировать ток в пределах до 1 A или LM317L, если необходима стабилизация тока до 0,1 А . Datasheet можно скачать !

Т ак выглядят стабилизаторы LM317 с рабочим током до 3 А.

Так выглядят стабилизаторы LM317L с рабочим током до 100 мА.

На Vin (input) подается напряжение, с Vout (output) – снимается напряжение, а Adjust – вход регулировки. Таким образом, LM317 стабилизатор с регулируемым выходным напряжением . Минимальное выходное напряжение 1,25 V (если Adjust “посадить” прямо на землю) и максимальное – до входного напряжения минус 1,25 V. Т.К. максимальное входное напряжение составляет 37 вольт, то можно делать стабилизаторы тока до 37 вольт соответственно.

Для того чтобы LM317 превратить в стабилизатор тока нужен всего 1 резистор!

Схема включения выглядит следующим образом:


По формуле внизу рисунка очень просто рассчитать величину сопротивления резистора для необходимого тока. Т.е сопротивление резистора равно – 1,25 деленное на требуемый ток. Для стабилизаторов до 0,1 A подходит мощность резистора 0,25 W. На токи от 350 мА до 1 А рекомендуется 2 W. Ниже привожу таблицу резисторов на токи для широко распространенных светодиодов.

Вот пример с учетом всего выше сказанного. Сделаем стабилизатор тока для белых светодиодов с рабочим током 20 мА, условия эксплуатации автомобиль (сейчас так моден световой тюннинг….).

Для белых светодиодов рабочее напряжение в среднем равно 3,2 V. В легковой автомашине бортовое напряжение колеблется в среднем от 11,6 V в режиме работы от аккумулятора и до 14,2 V при работающем двигателе. Для российских машин учтем выбросы в “обратке” и в прямом направлении до 100 ! вольт.

Включить последовательно можно только 3 светодиода – 3,2*3 = 9,6 вольта, плюс 1,25 падение на стабилизаторе = 10,85. Плюс диод от обратного напряжения 0,6 вольта = 11,45 вольта.

Полученное значение 11,45 вольта ниже самого низкого напряжения в автомобиле – это хорошо! Это значит на выходе будет всегда наши 20 мА независимо от напряжения в бортовой сети автомобиля. Для защиты от выбросов положительной полярности поставим после диода супрессор на 24 вольта.

P.S. Подбирайте количество светодиодов так, чтобы на стабилизаторе оставалось как можно меньше напряжения (но не меньше 1,3 вольта), это необходимо для уменьшения рассеиваемой мощности на самом стабилизаторе. Это особенно важно для больших токов. И не забудьте, что на токи от 350 мА и выше LMка потребуется радиатор.

Вот и все!

Cхема. РИСУНОК 1


Z1 супрессор или стабилитрон для дешевых светодиодов можно и не ставить, но диод в автомобиле обязателен! Рекомендую его ставить даже, если вы просто подключаете светодиоды с гасящим резистором. Как рассчитывать сопротивление резистора для светодиодов я думаю описывать излишне, но если надо пишите на форуме.

Краткое описание к схеме рис.1

Количество светодиодов в цепочке надо выбирать с учетом вашего рабочего напряжения минус падение напряжения на стабилизаторе и минус на диоде.

Например: Вам необходимо в автомобиле подключить белые светодиоды с рабочим током в 20 мАм. Обратите внимание, что 20 мА – это рабочий ток для ФИРМЕННЫХ дорогих светодиодов!!! Только фирма гарантирует такой ток. Если вы не знаете точного происхождения, то выбирайте ток в пределах 14-15 мА. Это для того, что бы потом не удивляться, почему так быстро упала яркость или, вообще, почему они так быстро перегорели. Это тоже актуально и для мощных светодиодов. Потому что к нам завозят не всегда то, что маркировано на изделии.

Вопрос 1. Сколько можно включить их последовательно? Для белых светодиодов рабочее напряжение 3,0-3,2 вольта. Примем 3,1. Напряжение минимальное рабочее на стабилизаторе (исходя из его опорного 1,25) приблизительно 3 V. Падение на диоде 0,6 V. Отсюда суммируем все напряжения и получаем минимальное рабочее напряжение выше которого наступает режим стабилизации тока на заданном уровне (если ниже, соответственно ток будет ниже) = 3,1*3 +3,0+0,6 = 12,9 V. Для автомобиля минимальное напряжение в сети 12,6 – это нормально.

Для белых светодиодов на 20 мА можно включать 3 шт, для сети 12,6 V. Учитывая, что при включенном двигателе нормальное рабочее напряжение сети 13,6 V (это номинальное, в других вариантах может быть и выше!!!), а рабочее LM317 до 37 V

Вопрос 2 – как рассчитать сопротивление резистора задающего ток! Хотя выше и было описано, вопрос задают постоянно.

где R1 – сопротивление токозадающего резистора в Омах.

1,25 – опорное (минимальное напряжение стабилизации) LM317

Ist – ток стабилизации в Амперах.

Нам нужен ток в 20 мА – переводим в амперы = 0,02 А.

Вычисляем R1 = 1,25 / 0,02 = 62,5 Ом. Принимаем ближайшее значение 62 Ома.

Еще пару слов о групповом включении светодиодов.

Идеально – это последовательное включение со стабилизацией тока.


Светодиоды – это в принципе стабилитроны с очень малым обратным рабочим напряжениям. Если есть возможность наводок высокого напряжения от близ лежащих высоковольтных проводов, то необходимо каждый светодиод зашунтировать защитным диодом. (для справки многие производители особенно для мощных диодов это уже делают вмонтируя в изделие защитный диод).


если необходимо подключить массив из светодиодов, то рекомендую такую схему включения.


Резисторы необходимы для выравнивания токов по цепям и являются балластными нагрузками при повреждениях светодиодов в массиве.


Ток в цепи равен напряжению делённому на сопротивление цепи.

I led = V pit / на сопротивление диода и резистора.

Сопротивление резистора и диода мы не знаем, но знаем наш рабочий ток и падение напряжения на светодиоде.

Для маломощных светодиодов с током 20 мАм необходимо принимать:

Зная падение напряжения на светодиоде можно вычислить остаток – напряжение на резисторе.

Например, питающее напряжение V pit = 9 V. Мы подключаем 1 белый светодиод, падение на нем 3,1 V. Напряжение на резисторе будет = 9 – 3,1 = 5,9 V.

Вычисляем сопротивление резистора:

R1 = 5.9 / 0.02 = 295 Ом.

Берем резистор с близким более высоким сопротивлением 300 ом.

PS. Не всегда характеристики на рабочий ток светодиода соответствуют истине, это актуально особенно для светодиодов изготовленных “не знаю где”, для светодиодов (любых) надо большое внимание уделить отводу тепла, а так как это условие не всегда выполнимо, то по этому рекомендую для “20 мА” светодиодов выбирать ток в районе 13-15 мА. Если это SMD на 50 мА, нагружать током 25-30 мА. Эта рекомендация особенно актуальна для светодиодов с рабочим напряжением в районе 3,0 вольт (белые, синие и истинно зеленые) и светодиодов в SMD исполнении. Т.е. не задавайте максимальный ток по описанию, сделаете его на 10-25% меньше, срок службы будет в 10 дольше:)…

NSI45015W
NSI45020
NSI45020A
NSI45020J
NSI45025
NSI45025A
NSI45025AZ
NSI45025Z
NSI45030
NSI45030A
NSI45030AZ
NSI45030Z
NSI45035J
NSI45060JD
NSI45090JD
NSI50010YT1G
NSI50350AD
NSI50350AS

Бытует неправильное мнение, что для светодиода важным показателем является напряжение питания. Однако это не так. Для его исправной работы существенен прямой ток потребления (Iпотр.), который обычно бывает в районе 20 миллиампер. Величина номинального тока обусловлена конструкцией LED, эффективностью теплоотвода.

А вот величина падения напряжения, в большинстве своем определяется материалом полупроводника, из которого изготовлен светодиод, может доходить от 1,8 до 3,5В.

Отсюда следует, что для нормальной работы LED необходим именно стабилизатор тока, а не напряжения. В данной статье рассмотрим стабилизатор тока на lm317 для светодиодов .

Стабилизатор тока для светодиодов - описание

Конечно же, самым простым способ ограничить Iпотр. для LED является . Но следует отметить, что данный способ малоэффективен по причине больших энергетических потерь, и подходит лишь только для слаботочных LED.

Формула расчета необходимого сопротивления: Rд= (Uпит.-Uпад.)/Iпотр.

Пример : Uпит. = 12В; Uпад. на светодиоде = 1,5В; Iпотр. cветодиода = 0,02А. Необходимо рассчитать добавочное сопротивление Rд.

В нашем случае Rд = (12,5В-1,5В)/0,02А= 550 Ом.

Но опять, же повторюсь, данный способ стабилизации годится только для маломощных светодиодов.

Следующий вариант стабилизатора тока на более практичен. В ниже приведенной схеме, LM317 ограничивает Iпотр. LED, который задается сопротивлением R.


Для стабильной работы на LM317, входное напряжение должно превышать напряжение питания светодиода на 2-4 вольта. Диапазон ограничения выходного тока составляет 0,01А…1,5А и с выходным напряжением до 35 вольт.

Формула для расчета сопротивления резистора R: R=1,25/Iпотр.

Пример : для LED с Iпотр. в 200мА, R= 1,25/0, 2А=6,25 Ом.

Калькулятор стабилизатора тока на LM317

Для расчета сопротивления и мощности резистора просто введите необходимый ток:

Не забывайте, что максимальный непрерывный ток, которым может управляться LM317 составляет 1,5 ампер с хорошим радиатором. Для более больших токов используйте , который рассчитан на 5 ампер, а с хорошим радиатором до 8 ампер.

Если необходимо регулировать яркость свечения светодиода, то в статье приведен пример схемы с использованием стабилизатора напряжения LM2941.

Долговечность светодиодов определяется качеством изготовления кристалла, а для белых светодиодов еще и качеством люминофора. В процессе эксплуатации скорость деградации кристалла зависит от рабочей температуры. Если предотвратить перегрев кристалла, то срок службы может быть очень велик до 10 и более лет.

От чего может быть вызван перегрев кристалла? Он может быть вызван только чрезмерным увеличением тока. Даже короткие импульсы тока перегрузки сокращают срок жизни светодиода, например, если в первый момент, после скачка тока визуально это воздействие не заметно и кажется, что светодиод не пострадал.

Статья в pdf

Повышение тока может быть вызвано нестабильностью напряжения или электромагнитными (электростатическими) наводками на цепи питания светодиода.

Дело в том, что главным параметром для долговечности светодиода является не напряжение его питания, а ток, который по нему течет. Например, красные светодиоды по напряжению питания могут иметь разброс от 1,8 до 2,6 V, белые от 3,0 до 3,7 V. Даже в одной партии одного производителя могут встречаться светодиоды с разным рабочим напряжением. Нюанс заключается в том, что светодиоды изготовленные на основе AlInGaP/GaAs (красные, желтые, зеленые – классические) довольно хорошо выдерживают перегрузку по току, а светодиоды на основе GaInN/GaN (синие, зеленые (сине-зеленые), белые) при перегрузке по току, например, в 2 раза живут … 2-3 часов!!! Так что, если Вы желаете, чтобы светодиод горел и не сгорел в течение хотя бы 5 лет позаботесь о его питании.

Если мы устанавливаем светодиоды в цепочку (последовательное соединение) или подключаем параллельно, то добиться одинаковой светимости можно только если протекающий ток через них будет одинаков .

Также опасно для светодиодов высокое обратное напряжение. У светодиодов обычно порог обратного напряжения не превышает 5-6 V. Для зашиты светодиода от импульсов обратного напряжения рекомендуется устанавливать выпрямительный диод в обратном направлении.

Как построить своими руками самый простой стабилизатор тока? И желательно из недорогих комплектующих.

Обратим внимание на стабилизатор напряжения LM317, который легко превратить в стабилизатор тока при помощи только одного резистора, если нужно стабилизировать ток в пределах до 1 A или LM317L, если необходима стабилизация тока до 0,1 А .

Т ак выглядят стабилизаторы LM317 с рабочим током до 3 А.


Так выглядят стабилизаторы LM317L с рабочим током до 100 мА.

На Vin (input) подается напряжение, с Vout (output) – снимается напряжение, а Adjust – вход регулировки. Таким образом, LM317 стабилизатор с регулируемым выходным напряжением . Минимальное выходное напряжение 1,25 V (если Adjust “посадить” прямо на землю) и максимальное – до входного напряжения минус 1,25 V. Т.К. максимальное входное напряжение составляет 37 вольт, то можно делать стабилизаторы тока до 37 вольт соответственно.

Для того чтобы LM317 превратить в стабилизатор тока нужен всего 1 резистор!

Схема включения выглядит следующим образом:


По формуле внизу рисунка очень просто рассчитать величину сопротивления резистора для необходимого тока. Т.е сопротивление резистора равно – 1,25 деленное на требуемый ток. Для стабилизаторов до 0,1 A подходит мощность резистора 0,25 W. На токи от 350 мА до 1 А рекомендуется 2 W. Ниже привожу таблицу резисторов на токи для широко распространенных светодиодов.

Ток (уточненный ток для резистора стандартного ряда) Сопротивление резистора Примечание
20 мА 62 Ом стандартный светодиод
30 мА (29) 43 Ом “суперфлюкс” и ему подобные
40 мА (38) 33 Ом
80 мА (78) 16 Ом четырех-кристальные
350 мА (321) 3,9 Ом 1 W
750 мА (694) 1,8 Ом 3 W
1000 мА (962) 1,3 Ом 5 W

Вот пример с учетом всего выше сказанного. Сделаем стабилизатор тока для белых светодиодов с рабочим током 20 мА, условия эксплуатации автомобиль (сейчас так моден световой тюннинг….).

Для белых светодиодов рабочее напряжение в среднем равно 3,2 V. В легковой автомашине бортовое напряжение колеблется в среднем от 11,6 V в режиме работы от аккумулятора и до 14,2 V при работающем двигателе. Для российских машин учтем выбросы в “обратке” и в прямом направлении до 100 ! вольт.

Включить последовательно можно только 3 светодиода – 3,2*3 = 9,6 вольта, плюс 1,25 падение на стабилизаторе = 10,85. Плюс диод от обратного напряжения 0,6 вольта = 11,45 вольта.

Полученное значение 11,45 вольта ниже самого низкого напряжения в автомобиле – это хорошо! Это значит на выходе будет всегда наши 20 мА независимо от напряжения в бортовой сети автомобиля. Для защиты от выбросов положительной полярности поставим после диода супрессор на 24 вольта.

P.S. Подбирайте количество светодиодов так, чтобы на стабилизаторе оставалось как можно меньше напряжения (но не меньше 1,3 вольта), это необходимо для уменьшения рассеиваемой мощности на самом стабилизаторе. Это особенно важно для больших токов. И не забудьте, что на токи от 350 мА и выше LMка потребуется радиатор.

Вот и все!

Cхема. РИСУНОК 1


Z1 супрессор или стабилитрон для дешевых светодиодов можно и не ставить, но диод в автомобиле обязателен! Рекомендую его ставить даже, если вы просто подключаете светодиоды с гасящим резистором. Как рассчитывать сопротивление резистора для светодиодов я думаю описывать излишне, но если надо пишите на форуме.

Краткое описание к схеме рис.1

Количество светодиодов в цепочке надо выбирать с учетом вашего рабочего напряжения минус падение напряжения на стабилизаторе и минус на диоде.

Например: Вам необходимо в автомобиле подключить белые светодиоды с рабочим током в 20 мАм. Обратите внимание, что 20 мА – это рабочий ток для ФИРМЕННЫХ дорогих светодиодов!!! Только фирма гарантирует такой ток. Если вы не знаете точного происхождения, то выбирайте ток в пределах 14-15 мА. Это для того, что бы потом не удивляться, почему так быстро упала яркость или, вообще, почему они так быстро перегорели. Это тоже актуально и для мощных светодиодов. Потому что к нам завозят не всегда то, что маркировано на изделии.

Вопрос 1. Сколько можно включить их последовательно? Для белых светодиодов рабочее напряжение 3,0-3,2 вольта. Примем 3,1. Напряжение минимальное рабочее на стабилизаторе (исходя из его опорного 1,25) приблизительно 3 V. Падение на диоде 0,6 V. Отсюда суммируем все напряжения и получаем минимальное рабочее напряжение выше которого наступает режим стабилизации тока на заданном уровне (если ниже, соответственно ток будет ниже) = 3,1*3 +3,0+0,6 = 12,9 V. Для автомобиля минимальное напряжение в сети 12,6 – это нормально.

Для белых светодиодов на 20 мА можно включать 3 шт, для сети 12,6 V. Учитывая, что при включенном двигателе нормальное рабочее напряжение сети 13,6 V (это номинальное, в других вариантах может быть и выше!!!), а рабочее LM317 до 37 V

Вопрос 2 – как рассчитать сопротивление резистора задающего ток! Хотя выше и было описано, вопрос задают постоянно.

где R1 – сопротивление токозадающего резистора в Омах.

1,25 – опорное (минимальное напряжение стабилизации) LM317

Ist – ток стабилизации в Амперах.

Нам нужен ток в 20 мА – переводим в амперы = 0,02 А.

Вычисляем R1 = 1,25 / 0,02 = 62,5 Ом. Принимаем ближайшее значение 62 Ома.

Еще пару слов о групповом включении светодиодов.

Идеально – это последовательное включение со стабилизацией тока.


Светодиоды – это в принципе стабилитроны с очень малым обратным рабочим напряжениям. Если есть возможность наводок высокого напряжения от близ лежащих высоковольтных проводов, то необходимо каждый светодиод зашунтировать защитным диодом. (для справки многие производители особенно для мощных диодов это уже делают вмонтируя в изделие защитный диод).


если необходимо подключить массив из светодиодов, то рекомендую такую схему включения.


Резисторы необходимы для выравнивания токов по цепям и являются балластными нагрузками при повреждениях светодиодов в массиве.


Ток в цепи равен напряжению делённому на сопротивление цепи.

I led = V pit / на сопротивление диода и резистора.

Сопротивление резистора и диода мы не знаем, но знаем наш рабочий ток и падение напряжения на светодиоде.

Для маломощных светодиодов с током 20 мАм необходимо принимать:

Тип светодиода Рабочее напряжение (падение на светодиоде)
Инфракрасный 1,6-1,8
Красный 1,8-2,0
Желтый (зеленый) 2,0-2,2
Зеленый 3,0-3,2
Синий 3,0-3,2
Ультрафиолетовый 3,1-3,2
Белый 3,0-3,1

Зная падение напряжения на светодиоде можно вычислить остаток – напряжение на резисторе.

Например, питающее напряжение V pit = 9 V. Мы подключаем 1 белый светодиод, падение на нем 3,1 V. Напряжение на резисторе будет = 9 – 3,1 = 5,9 V.

Вычисляем сопротивление резистора:

R1 = 5.9 / 0.02 = 295 Ом.

Берем резистор с близким более высоким сопротивлением 300 ом.

PS. Не всегда характеристики на рабочий ток светодиода соответствуют истине, это актуально особенно для светодиодов изготовленных “не знаю где”, для светодиодов (любых) надо большое внимание уделить отводу тепла, а так как это условие не всегда выполнимо, то по этому рекомендую для “20 мА” светодиодов выбирать ток в районе 13-15 мА. Если это SMD на 50 мА, нагружать током 25-30 мА. Эта рекомендация особенно актуальна для светодиодов с рабочим напряжением в районе 3,0 вольт (белые, синие и истинно зеленые) и светодиодов в SMD исполнении. Т.е. не задавайте максимальный ток по описанию, сделаете его на 10-25% меньше, срок службы будет в 10 дольше:)…

NSI45015W, NSI45020, NSI45020A, NSI45020J, NSI45025, NSI45025A, NSI45025AZ, NSI45025Z, NSI45030, NSI45030A,
NSI45030AZ, NSI45030Z, SI45035J, NSI45060JD, NSI45090JD, NSI50010YT1G, NSI50350AD, NSI50350AS

Светодиоды питаются не напряжением, а током, поэтому важной задачей является ограничение тока проходящего через диод. Где то можно обойтись , но если напряжение не очень стабильно, или диод потребляет большой ток – то лучше применить что-нибудь посерьезнее. Стабилизаторы тока бывают линейные и импульсные, в этой статье речь пойдёт о самом простом ограничителе тока на LM317.

Эта микросхема очень универсальна, на ней можно строить как всевозможные , так и ограничители тока, зарядные устройства… Но остановимся на ограничители тока. Микросхема ограничивает ток, а напряжение диод берёт столько, сколько ему нужно. Схема очень проста, состоит всего из двух деталей: самой микросхемы и задающий ток резистора:


Минимальное напряжение должно быть минимум на 2-4В больше чем напряжение питания кристалла светодиода. Схема позволяет ограничивать ток от 10мА до 1,5А с максимальным входным напряжением 35В. При большом перепаде напряжений и(или) больших токах микросхему нужно посадить на радиатор. Если же требуются большие входные напряжения или ток, или нужно уменьшить потери, или тепловыделение то уже стоит использовать импульсный драйвер (будет рассмотрен позже).

Резистор рассчитывается по следующей формуле:

R1=1.25В/Iout

где ток взят в Амперах, а сопротивление в Омах.

Небольшая рассчитанная таблица:

Платой из трёх таких драйверов запитал 10Вт трехцветный светодиод.

Драйвер разместился на втором радиаторе с обратной стороны 10Вт светодиода, на момент написания статьи надёжно прикручен к радиатору и прикрыт алюминиевой пластиной.

Кристаллы светодиода потребляют до 350мА, напряжения: Красный 8-9В, Синий и Зелёный 10-11В. Напряжение на входе драйвера 13-14В, максимальный потребляемый ток 9,6А.

В наше время, когда технологические процессы разработки электроприборов стремительно совершенствуются, достаточно сложно обойтись без специального оборудования для подключения техники в домашних условиях. В стабилизации подачи электротока важную роль играет блок питания. Каждый любитель современных электронных приборов должен научиться самостоятельно собирать преобразователи.

Предлагаем подробно рассмотреть, как собрать стабилизатор тока на lm317 своими руками. Устройство имеет обширный ряд применения, в первую очередь, со светодиодами, поэтому предварительно перед процессом разработки следует изучить его особенности и принцип работы.

Технические особенности

Преобразователь для регулятора lm 317 выступает в качестве важного элемента для корректной работы любого технического оборудования. Процесс функционирования заключается в следующем: устройство преобразовывает подачу электроэнергии, поступающей от централизованной сети, в нужное для пользователя напряжение, позволяющее подключить тот или иной электроприбор. При всем этом, преобразовательный аппарат дополнительно выполняет защитную функцию от вероятности образования короткого замыкания.

Блоки питания подразделяются на 2 вида:

  • регулируемый стабилизатор тока на lm317;
  • импульсный.

Помимо всего, схематические данные, применяющиеся для создания данного агрегата, могут иметь существенные различия, от самых элементарных схем до сложных.

При наличии минимального опыта и знаний, следует начать с изготовления стабилизатора напряжения на lm317 по простым чертежам. Это позволит досконально изучить процесс функционирования и впоследствии создать более усложненную конструкцию.


Примерная схема

Если доверять отзывам «домашних» мастеров, данный аппарат по функциональности превосходит покупные модификации в несколько раз, как функциональными способностями, так и эксплуатационным сроком.

ВИДЕО: LM317 стабилизатор тока LED DRIVER

Принцип действия

Чтобы в результате прибор грамотно регулировал напряжение и мог правильно измерять мощность тока, исходящего от электросети, нужно понимать его принцип функционирования.

Преобразователь lm317t характеризуется такими действиями, как нормализация интенсивности потока тока к выходному напряжению, что способствует снижению мощности электричества. Уменьшение силы электротока происходит в самом резисторе, обладающем показателем в 1.25V.


Рабочий блок питания

Очень важно, чтобы области спаивания имели литую форму. В случае если соединение было произведено неправильно, возникает вероятность образования короткого замыкания. Также следует применять качественные составляющие только от известных производителей.

Помните, что схема сборки регулятора, в котором присутствует микросхема lm317, обладает ограничительными рамками. Самым нижним барьером считается 0,8 Ом, высоким - 120 Ом. Получается, чтобы данная система стабильно работала, требуется применять формулу 0.8

Сфера применения

Блок для стабилизации напряжения на lm317, специализирующийся на изменении показателей мощности и интенсивности электротока, применяется в таких ситуациях:

  1. При возникновении необходимости подключения к питанию 220V различной электротехники.
  2. Тестирование приборов в личной технической лаборатории.
  3. Проектирование системы освещения с применением светодиодных ламп и лент.

Характеристики

Стабилизатор напряжения lm317, основанный на работе микросхемы данной модификации, имеет такие характеристики:

  • Изделие дает возможность самостоятельно настраивать уровень выходного напряжения в пределах 1,2-28В.
  • Интенсивность нагрузки мощности электротока может варьироваться до 3А.

Микросхема

Следует обратить внимание на показатель нагрузки, его более чем достаточно для тестирования электроприборов собственного производства. Данными параметрами способен обеспечивать стабилизатор тока и напряжения, изготовленный по самой элементарной схеме.

Подготовительные работы

Для работы потребуется ряд элементов и деталей, которые можно приобрести в специализированном магазине или взять из другого устройства:

  • Стабилизатор тока lm317;
  • R-3 - сопротивление 0.1Ом*2 Вт;
  • TR-1 - трансформаторное устройство силового типа;
  • T-1 - транзистор вида КТ-81-9Г;
  • R-2 - сопротивление действие 220Ом;
  • F-1 - предохраняющий элемент 0.5 А и 250В;
  • R-1 - сопротивление 18К;
  • D-1 - светодиод IN-54-00;
  • P-1 - сопротивление 4,7 К;
  • BR-1 - светодиодный барьер;
  • LED-1 - цветной диод;
  • C-1 - конденсаторный аппарат модификации с параметрами 3 300 мкф*43V;
  • C-3 - конденсаторное устройство модификации 1мкф*43V;
  • C-2 - конденсаторный элемент керамического вида 0.1 мкф.

Перечень может видоизменяться в зависимости от разновидности применяемой схемы подключения.


Предварительно перед сборкой преобразователя lm317t нужно приобрести все составляющие из вышеперечисленного списка.

Подбирайте качественные проверенные элементы, от этого будет зависеть функционирование не только агрегата собственного производства, но и техники, которая планируется к подключению.


Основной деталью изделия является трансформатор, который можно извлечь из любого электрического прибора: музыкальный центр, телевизор или небольшая магнитола. Также его можно приобрести, специалисты рекомендуют отдавать предпочтение модификации TBK110. Однако выходное напряжение модель может производить только со значением 9В.

Сбор аппарата

Когда схема проектирования выбрана и подготовлены все необходимые запчасти, можно смело приступать к созданию стабилизатора тока на lm317. Процесс производства, схема подключения должна осуществляться таким образом:

  1. Монтируется подобранный вид трансформаторного агрегата.
  2. Производится сбор каскадной схемы и выпрямительного оборудования.
  3. Спаиваются все полупроводниковые светодиоды.

Важно знать! Вид выпрямительного элемента может относиться к двухполупериодному или однополупериодному оборудованию, обладающему удвоенными и утроенными мостовыми. Для изготовления аппарата по стандартной схеме следует применять мостовой вариант выправления.

  1. Производится определение выводов на системе. Их насчитывается всего три: вес, выход, вход. Чтобы в процессе не запутаться, нужно обозначить параметры на элементах соответствующими цифрами, от 1 до 3.
  2. Переверните агрегат таким образом, чтобы обозначенная вами нумерация имела начало с левой стороны.
  3. Проведите регулировку напряжения, стабилизируя параметры. Для этого минус поддайте на вывод «2» одновременно снимая настроенное значение интенсивности тока с третьего элемента.
  4. Исходя из выбранной вами схемы, осуществите монтаж остальных запчастей и поместите их в прочный пластиковый или алюминиевый корпус.

Форма изделия может быть различной, здесь все зависит от предпочтений пользователя и размерных параметров составляющих деталей.


Если грамотно подобрать схему, следовать правилам подключения и производить процесс поэтапно, в результате может выйти качественный стабилизатора тока на lm317 микросхеме. Данный прибор послужит незаменимым агрегатом в каждой «домашней» лаборатории, специализированной на создании электротехнических устройств.

ВИДЕО: Самодельный стабилизатор напряжения для LED/светодиодов

Стабилизатор напряжения

- регулируемый выход, положительный 1,5 A

% PDF-1.4 % 1 0 объект > эндобдж 5 0 obj / ModDate (D: 20200520102318 + 08'00 ') / Производитель (Acrobat Distiller 19.0 \ (Windows \)) / Заголовок (Регулятор напряжения - регулируемый выход, положительный 1,5 А) >> эндобдж 2 0 obj > эндобдж 3 0 obj > поток Acrobat Distiller 19.0 (Windows) LM317 представляет собой регулируемый трехконтактный стабилизатор положительного напряжения. может обеспечивать ток более 1,5 А в диапазоне выходного напряжения 1.От 2 В до 37 В. Этот регулятор напряжения исключительно прост в использовании и требуется всего два внешних резистора для установки выходного напряжения. Далее, это использует внутреннее ограничение тока, тепловое отключение и безопасную зону компенсация, что делает его по существу устойчивым к выбросу. LM317 обслуживает широкий спектр приложений, в том числе локальное, на карточное регулирование. Это устройство также можно использовать для создания программируемых выходного регулятора, или подключив постоянный резистор между регулировка и выход, LM317 может использоваться как прецизионный ток регулятор.BroadVision, Inc.2020-05-20T10: 23: 18 + 08: 002019-10-10T14: 20: 37 + 08: 002020-05-20T10: 23: 18 + 08: 00application / pdf

  • Регулятор напряжения - регулируемый выход, Положительный 1,5 А
  • zbjrpg
  • LM317 - регулируемый трехконтактный стабилизатор положительного напряжения
  • с возможностью подачи более 1,5 А в диапазоне выходного напряжения
  • от 1,2 В до 37 В. Этот регулятор напряжения исключительно прост в использовании и
  • требует только два внешних резистора для установки выходного напряжения.Далее
  • это
  • использует внутреннее ограничение тока
  • тепловое отключение и безопасная зона
  • компенсация
  • , что делает его непрозрачным.
  • LM317 обслуживает широкий спектр приложений, включая локальное
  • по
  • Регламент карты
  • . Это устройство также можно использовать для создания программируемого
  • регулятор мощности
  • или подключив постоянный резистор между
  • регулировка и вывод
  • LM317 может использоваться как прецизионный ток
  • Регулятор
  • .
  • uuid: 9523bba3-5386-4b96-8bd8-5987e58e0aa4uuid: e8faa78c-f7d1-4e68-a277-f5c1cf3cda93 конечный поток эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > поток HWMo6zԯTxiH ( N $ pb ܃ 宕 co | Oi Hə73。J = p1 -> 'a 靾 LITC $ 16 ^ qr: S {wzx9 # A & DAP $ a zOA; sa / rJncasuS] ʱk6] qw0NDȥ ې X f (ӭ th3 ߄ + LJq_ɯaWef1 @ [L +) 18Dlx tWWe1V] Rqj _; $ K ~ \! Q> 'LH "P" f * L $ + $ 8g7 " ɽ / ލ20 ?! WYvx ^ TO`P3 {Qf)% cK: ;! No} $ ~ WZdS] TcRLExWǙE $ YFS-dHcEwiL \ uC5V &% c1) Me & w% qAц65ec2HIV! -B% w5.옡 hcvzI \ z`N02i_z ܴ yZM1 [RgR8p0ņ

    регулятор напряжения - LM317 конденсатор цепи вопрос

    Я только что закончил добрых два месяца, пытаясь понять это. Вот что я знаю:

    Объяснение вашего входного конденсатора 1 мкФ) Большой конденсатор на левой стороне LM317 или LM337 между входным напряжением и землей - это конденсатор фильтра, который помогает удалить любое входное напряжение "пульсации", исходящее от вашего источника питания (может быть сеть переменного тока) или, в вашем случае, какой-нибудь DC Wall-Wart или Variable Lab Bench PSU), чтобы входные и выходные данные не колебались на уровне, недопустимом для вашей нагрузки, или, скорее, выходной сигнал не проходит никакой входной пульсации. напряжение напряжение.

    Конденсатор фильтра представляет собой фильтр нижних частот, и он должен быть довольно большим в зависимости от того, насколько велики ваши входные блоки питания. Выходная пульсация (выпрямленная сеть переменного тока непрерывно изменяет напряжение, поэтому наличие большой секции конденсаторного фильтра сохраняет вход регулятора напряжения постоянным. , но в те периоды времени, когда форма волны переменного тока ниже запомненного напряжения конденсаторов, нагрузка разряжает конденсатор, и это - пульсация). Если вы получаете напряжение питания от трансформатора, то есть понижаете сетевое напряжение переменного тока, которое вам понадобится, вероятно, как минимум 1000 мкФ (я обычно использую 2200 мкФ, поскольку они примерно одинакового размера и чем больше фильтр, тем лучше, когда Выпрямление сети переменного тока до некоторого постоянного постоянного тока) вместо 1 мкФ (при номинальном напряжении, превышающем ваши требования к напряжению; помните, что переменный ток V-max равен V-среднеквадратическому /.707). Я думаю, ваша схема предполагает, что входное напряжение питания уже является постоянным и не имеет большого напряжения пульсаций (из-за очень низкого значения емкости фильтра 1 мкФ), поэтому ему не нужно так сильно фильтровать, и крышка фильтра в вашем случай просто для пульсации, которая может быть результатом переходных процессов или очень небольшой (но ненулевой) пульсации, исходящей от вашего блока питания постоянного тока.

    Он в основном поддерживает постоянное входное напряжение, и вы можете рассчитать его, используя: C = I * dT / dV (пульсация от пика до пика) C = емкость фильтра I = Требуемый выходной ток dT = разница во времени между максимальным напряжением и минимальным напряжением (для преобразования и выпрямления сети переменного тока это количество можно рассчитать с помощью справочной таблицы, которую я поместил в нижней части этого сообщения, или используйте Excel, чтобы сделать LUT of Sin (2 * PI () * T) и сделайте T 1-360 так, чтобы вы могли видеть угол, под которым напряжение конденсаторов равно возрастающему выпрямленному напряжению переменного тока после первой половины 50 Гц сети переменного тока - исправленная частота становится 100 Гц).

    Это может быть танталовый конденсатор в вашей цепи или вы можете использовать электролитический конденсатор. Я никогда не использовал танталовый конденсатор, который не взорвался у меня на лице, поэтому я бы не рекомендовал его, а алюминиевый электролитический конденсатор взрывается только в 0,5% случаев, поэтому я рекомендую это. По сути, его просто нужно поляризовать (а поляризованные конденсаторы обладают уникальным свойством взрываться при обратной полярности, за исключением танталовых конденсаторов, которые заряжаются и разряжаются почти мгновенно, в то время как электролитические конденсаторы этого не делают, поэтому взрыв конденсатора происходит с танталовыми конденсаторами чаще).Танталовые конденсаторы занимают примерно 5% места, поэтому я рекомендую использовать тантал, если вы знаете, как не допустить их взрыва, и у них мало "недвижимого" ресурса на печатной плате. Тантал также является конфликтным материалом и, к сожалению, добывается на шахтах в Конго детьми-рабами, и из-за этого (и относительной нехватки тантала) они немного дороже (но вот ссылка на дешевый комплект танталовых заглушек.

    Пример: Если ваш регулятор понижает напряжение с 17 В до 15 В и ваш% входного напряжения пульсаций составляет 10%, то минимальное входное напряжение, подверженное пульсации, составляет 17 В-1.7 В (10% от 17 В). Следовательно, ваш вывод должен быть без пульсаций c. Но в техническом описании LM317 говорится, что вы должны обеспечить как минимум 3-вольтовый запас между входным напряжением и выходным напряжением, потому что регулятор напряжения представляет собой просто операционный усилитель с выходом пары транзисторов Дарлингтона NPN и коллектором Дарлингтона, а также Опорное напряжение на ОУ и штифт ОУ + Vsupply все подключены к входу, и когда это пульсация составляет 10% при 17-вольт, что означает, что это самое низкий Vin будет 15.3-вольта и Дарлингтон будут иметь некоторое количество эмиттера и эталонные для ОУ является погребен опорным напряжением запрещенной зоны, что всегда 1,25 вольта ниже Vin так на 15,3 вольте в качестве абсолютного минимума Vin Вас» У нас будет «некоторая» входная пульсация, «проходящая» через регулятор и появляющаяся на выходе как выходная пульсация, потому что Vref вашего внутреннего операционного усилителя (внутри LM317 / 337) теперь составляет 15,3–1,25 = 14,05. Следовательно, при минимальном напряжении Vout составляет 14,05 Вольт, что дает пульсацию на выходе (15-14.05) =. 95 В / 15 В = 6,33%, предположительно. Если бы у вашего Vsupply была пульсация 5%, то Vref было бы (17 * (100% -5%) = 16,15 >> 16,15-1,25 = 14,9; следовательно, выходная пульсация% с 5% пульсацией на входе при регулировании от 17 В до 15 В составляет (15 -14,9) =. 1/15 = 0,6%, что, вероятно, допустимо. Также% пульсаций зависит от того, какое напряжение конденсатора в соответствии с его уравнением (Vmax-Vmin) / Vmax, но напряжение пульсаций нет; если у вас есть Смещение постоянного тока 5 В, тогда напряжение пульсации при 10% по-прежнему составляет 1,7 В, а% пульсаций составляет 1,7 / (17 + 5) = 7.7% вместо 10%.

    Вот несколько ссылок на различные комплекты ПК Tantalum 100; никогда не ниже 0,47 мкФ или выше 100 мкФ:

    1. eBay

    2. Amazon

    3. Amazon

    4. BanGGood - самая дешевая и бесплатная доставка)

    Высокоценные Электро

    1. eBay (1 доллар США)

    2. eBay (3 доллара США за 50 мкФ, 220 мкФ, 330 мкФ, 470 мкФ, 1000 мкФ, 2200 мкФ)

    3. eBay (3 доллара за 10x2200 мкФ при 25 В)

    4. eBay (2 доллара за 10x 100 мкФ-680 мкФ, 5x1000 мкФ-3300 мкФ, 2x 4700 мкФ-6800 мкФ)

    5. Mouser (Nichicon 6800uF 21 @ V)

    6. Mouser (Высококачественные электролитические конденсаторы 1000 мкФ-6800 мкФ, допускающие превышение 16 В)

    Ваш.Объяснение выходного конденсатора 1 мкФ) Конденсатор на правой стороне регулятора напряжения или, точнее, на выходе, он служит примерно той же цели, за исключением того, что он пытается поддерживать постоянное напряжение Vout. Он фильтрует: A> любое входное пульсирующее напряжение, которое могло пройти через регулятор напряжения в вашу нагрузку. B> любое напряжение от нагрузки, которое может течь обратно в регулятор, если у вас есть индуктивная нагрузка. C> любые изменения напряжения из-за нагрузки с низким импедансом (поскольку выходной контакт ДОЛЖЕН обеспечивать достаточный ток для протекания между резистором, соединяющим контакт Vout и контакт Adjust, чтобы было 1.25 вольт на резисторе; вывод Adjust потребляет незначительное 0,5 мА, и поэтому принцип работы LM317 / 337 обусловлен током, создаваемым 1,25 В на этом резисторе, который должен проходить через резистор Rset (если Radj составляет 125 Ом, а Rset - 1200 Ом. тогда 10 мА находится в узле между Rset и Radj и должно течь через Rset на землю, создавая падение напряжения 10 В. Вот почему Vout = 1,25 (1 + Radj / Rset) [что является тем же уравнением, что и неинвертирующий оператор -Amp с 1,25 на его неинвертирующем входе и Radjust, действующим как резистор обратной связи, и Rset, действующим как входной резистор (как его обычно называют из-за того, что топология неинвертирующего усилителя совпадает с топологией инвертирующего усилителя, если Инвертирующий усилитель имел отрицательное смещение постоянного тока на неинвертирующем выводе, из-за чего подключенный к нему вход заземления 0 В (в неинвертирующем режиме) выглядел как вход положительного дифференциального напряжения для операционного усилителя.Вот почему он может регулировать любое напряжение до 1,25, но не ниже (по моему опыту, до 1,28-9).

    Вернуться в Cout: Он подает ток на нагрузку, когда ваше входное напряжение колеблется (из-за переходных потерь мощности на входе или если ветвь, подключенная к входу, временно отводит напряжение от него). Если Vin ниже Vout, то регулятор перестает регулировать, поскольку Vin подает Vref, а регулировочный вывод действует как резистор обратной связи в инвертирующем операционном усилителе, а когда Vin падает ниже Vout, то вход инвертирующего входа становится больше, чем неинвертирующий вход и он выводит напряжение ниже Vout.Vout - это эмиттер пары NPN транзисторов Дарлингтона, база которого подключена ко входу операционного усилителя, и это означает, что Vbe Дарлингтона становится отрицательным, что выключает его. Таким образом, если Vin меньше вашего входного напряжения (Vmax на вашем конденсаторе входного фильтра), тогда никакой ток не течет через регулятор, и выходной конденсатор будет временно разряжаться в нагрузку (до тех пор, пока Vout

    Иногда должен быть диод, который смещен в прямом направлении, когда Vout больше Vin, и он закреплен на регуляторе, так что если Vin-1.25 В меньше, чем Vout, конденсатор не подает напряжение на регулирующий резистор, что приведет к тому, что Vout не будет колебаться, но приведет к тому, что Vin станет ниже Vout, и в результате возникнет вышеуказанная ситуация, и, в зависимости от нагрузки, вы не можете быть уверены, как Нагрузка разрядит выходной конденсатор. Емкостные и индуктивные нагрузки могут привести к большим скачкам напряжения в переходных процессах. Таким образом, этот диод необходим, если вам нужен регулируемый выход, чтобы конденсатор мог разряжаться на входе, а не на выводах или регулировочных выводах, а также на нагрузке.

    Выходной конденсатор должен быть многослойным керамическим конденсатором, и он не должен быть поляризованным, потому что ваша нагрузка может вызвать ее другую полярность во время скачков переходного напряжения на вашем выходе, если нагрузка является индуктивной или емкостной, ИЛИ, если это паразитная индуктивность. или емкость (которая всегда находится на регуляторе напряжения из-за этих трех тонких ножек; вот почему контакт регулировки на LM317 и LM337 является ножкой 1 для обоих, но входные и выходные контакты не одинаковы для обоих - есть разные эффекты паразитной емкости в зависимости от полярности Vin как напряжение 1.25 через Vout и ADJ течет от Vout к Adjust в LM317 и от Adjust к Vout в LM337.

    Я знаю, что моя ошибка при создании этой схемы, или, скорее, моя попытка создать схему, аналогичную вашей, заключалась в попытке выяснить значение выходного конденсатора. Несмотря на то, что это довольно небольшая емкость, она будет иметь эквивалентное последовательное сопротивление, которое будет мешать регулировке нагрузки, потому что это параллельное сопротивление с нагрузкой и вашим делителем напряжения с регулировочным контактом / GND

    Емкость конденсатора выходного напряжения должна быть достаточно малой, чтобы его угловая частота была больше, чем частота любых изменений тока нагрузки из-за изменения выходной нагрузки с помощью быстрого переключателя, МОП-транзистора или транзистора (если вы создаете регулируемый регулятор, представьте себе переход от 10 В до 5 В при низком сопротивлении нагрузки; Конденсатор не разряжается, когда вы меняете шаг.Изначально у меня был выходной конденсатор, который был не только электролитическим, но и был довольно большим, «чем больше, тем лучше, если он пытается обеспечить стабильность». Это привело к тому, что мой регулируемый регулятор напряжения не менял свой выход очень быстро (он фактически удерживал бы свое выходное напряжение в течение нескольких минут, когда я отключал его, то есть при измерении с помощью мультиметра, поэтому не было пути разряда; если бы у меня было подключенный светодиод, светодиод будет медленно тускнеть в течение 5 секунд). Если он имеет более низкую угловую частоту, он не будет разряжать выходной конденсатор достаточно быстро, и выходное напряжение может попасть на выходной каскад NPN транзистора Дарлингтона LM317 / 337 или на вывод Adjust, который только потребляет.5 мА, и это может со временем повредить ваш регулятор.

    Наконец, когда у меня был электролитический выходной конденсатор высокого значения, выходное напряжение не разряжалось, когда Vin

    К сожалению, как и в случае со всем «емкостным», значение для выбора в фарадах лучше всего выбирать с точностью до ошибки, поскольку каждый конденсатор имеет ESR и (параллельную / последовательную?) Индуктивность. Значение зависит от вашей нагрузки, но у меня есть регулятор, обеспечивающий достаточный ток для питания 5-ваттного компьютерного вентилятора при +/- 9 вольт (я подключил + Vsupply и -Vsupply, что эквивалентно 18 VDC), и я измерил Линия регулирования, и она упала только 1.5 вольт, когда мой Radj был 240 Ом (как рекомендует Datasheet для LM317 / LM337.

    Мой последний совет: не думайте, что вы можете убить птиц одним выстрелом, объединив Rset и Radj в один регулируемый потенциометр. Стабилизатор напряжения работает, потому что 1,25 В создает ток, который должен оставаться постоянным, и этот ток должен течь через Rset, и это создает падение напряжения, которое устанавливает выходное напряжение (которое S / B представляет собой напряжение на Rset +1,25, напряжение на Radj).Если вы используете один Pot, вы всегда меняете ток между выводом Vout и ADJ, а затем меняете Rset, поэтому он очень нестабилен, и если вы сделаете Radj равным 1 Ом, тогда эта 1-омная часть вашего потенциометра между выходом и дворником подключив его к контакту ADJ, он сгорит!

    Вот моя схема, использующая выбранный мной симулятор: выпуск Texas Instruments 2016 (это единственный выпуск) невероятно простого в использовании и имитирующего TINA (плюс это шведский стол частей TI, уже присутствующих в меню выбора компонентов и множестве примеров.У них нет LM337 / LM317, поэтому я использовал операционные усилители с однопроходным транзисторным выходным каскадом с двумя диодами на их неинвертирующих входах для представления эталонного напряжения запрещенной зоны.

    РЕДАКТИРОВАТЬ: Я написал это во время прогулки и использовал Voice2Text, поэтому я исправил ошибки, которые сделал мой телефон

    СМОТРЕТЬ ТАБЛИЦУ, КОТОРАЯ ИСПОЛЬЗУЕТСЯ ПРИ ПРОВЕРКЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ДО 25 В В ЭТОМ СЛУЧАЕ. ЕСЛИ ВАШ ЖЕЛАЕМЫЙ VDC составляет 12, ТО РАЗДЕЛЯЙТЕ НОМЕРА В ЧЕТВЕРТОЙ КОЛОНКЕ НА 25, ЧЕМ НОМЕР НЕСКОЛЬКО ИМ 12.НЕ УЧИТЫВАЙТЕ ПОСЛЕДНИЕ ТРИ ПРАКТИЧЕСКИХ ВОЗМОЖНОСТЕЙ, ТАК КАК ОНИ УПРОЩАЮТ СКОРОСТЬ ИЗМЕНЕНИЯ ВАК, ЕСЛИ ВЫ ХОТИТЕ ВЫПОЛНЯТЬ УРАВНЕНИЯ ИНДУКТИВНОСТИ ИЛИ ЕМКОСТИ ПОЛЯ. ЭТО ПРИНИМАЕТСЯ ЧАСТОТОЙ СЕТИ 50 ГЦ, ПРАВИЛЬНОЙ НА 100 ГЦ:

    Регулируемый регулятор напряжения и тока

    LM317. Характеристики, онлайн-калькулятор, даташит. Встроенный регулятор напряжения LM317. Описание и применение

    Довольно часто возникает необходимость в простом стабилизаторе напряжения. В данной статье приведены описание и примеры применения недорогого (цена на LM317) интегрального стабилизатора напряжения LM317 .

    Список задач этого стабилизатора довольно обширен - это питание различных электронных схем, радиоустройств, вентиляторов, двигателей и других устройств от электросети или других источников напряжения, например, автомобильного аккумулятора. Самые распространенные схемы с регулировкой напряжения.

    На практике с участием LM317 можно построить стабилизатор напряжения на произвольное выходное напряжение в диапазоне 3 ... 38 вольт.

    Технические характеристики:

    • Напряжение на выходе стабилизатора: 1.2 ... 37 вольт.
    • Токовая нагрузка до 1,5 ампер.
    • Точность стабилизации 0,1%.
    • Имеется внутренняя защита от случайного короткого замыкания.
    • Превосходная защита встроенного стабилизатора от возможного перегрева.

    Стабилизатор рассеиваемой мощности и входного напряжения LM317

    Напряжение на входе стабилизатора не должно превышать 40 вольт, а также есть еще одно условие - минимальное входное напряжение должно превышать желаемое выходное на 2 вольта.

    Микросхема LM317 в корпусе TO-220 способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. Если не использовать качественный радиатор, то это значение будет ниже. Мощность, выделяемую микросхемой при ее работе, можно приблизительно определить, умножив выходной ток на разность входного и выходного потенциалов.


    Максимально допустимая рассеиваемая мощность без радиатора составляет примерно 1.5 Вт при температуре окружающей среды не более 30 градусов Цельсия. При хорошем отводе тепла от LM317 (не более 60 грамм) рассеиваемая мощность может составлять 20 Вт.

    При размещении микросхемы на радиаторе необходимо изолировать корпус микросхемы от радиатора, например, слюдяной прокладкой. Также для эффективного отвода тепла желательно использовать теплопроводную пасту.

    Подбор сопротивления для стабилизатора LM317

    Для точной работы микросхемы необходимо значение полного сопротивления R1... R3 должен создавать ток примерно 8 мА при требуемом выходном напряжении (Vo), то есть:

    R1 + R2 + R3 = Vo / 0,008

    Это значение следует воспринимать как идеальное. В процессе подбора сопротивления допускается небольшое отклонение (8 ... 10 мА).

    Величина сопротивления переменной R2 напрямую связана с диапазоном напряжения на выходе. Обычно его сопротивление должно составлять около 10 ... 15% от общего сопротивления остальных резисторов (R1 и R2), либо его сопротивление можно подобрать экспериментально.

    Расположение резисторов на плате может быть произвольным, но желательно для большей устойчивости располагаться подальше от радиатора микросхемы LM317.

    Стабилизация и защита цепи

    Емкость C2 и диод D1 не являются обязательными. Диод обеспечивает защиту стабилизатора LM317 от возможного обратного напряжения, возникающего в конструкции различных электронных устройств.

    Capacity C2 не только немного снижает реакцию микросхемы LM317 на изменение напряжения, но и снижает влияние электрических наводок при нахождении платы стабилизатора вблизи мест с мощным электромагнитным излучением.

    Как упоминалось выше, ограничение максимально возможного тока нагрузки для LM317 составляет 1,5 ампера. Существуют разновидности стабилизаторов, похожие по работе со стабилизатором LM317, но рассчитанные на более токовую нагрузку. Например, стабилизатор LM350 выдерживает ток до 3 ампер, а LM338 - до 5 ампер.

    Для облегчения расчета параметров стабилизатора есть специальный калькулятор:


    (скачано: 4697)

    (скачано: 1553)

    › ВЕЛ.LM317 в светодиодном стабилизаторе тока. Или как надежно запитать светодиоды, чтобы они работали стабильно, не мигали и не горели.
    Мода на светодиоды становится все более распространенной; в настоящее время многие сами ставят диодные ленты (для дневного света и многое другое).
    Я наткнулся на следующую статью, которой хочу поделиться со всеми:
    «В настоящее время светодиоды интенсивно внедряются в нашу жизнь. Основная проблема - как их запитать. Дело в том, что основным параметром долговечности светодиода является не его напряжение, а ток, протекающий через него.Например, красные светодиоды на питающем напряжении могут иметь разброс от 1,8 до 2,6 вольт, белые - от 3,0 до 3,7 вольт. Даже в одной партии одного производителя могут встречаться светодиоды с разным рабочим напряжением. Нюанс в том, что светодиоды AlInGaP / GaAs (красный, желто-зеленый - классический) неплохо выдерживают перегрузки по току, а светодиоды на основе GaInN / GaN (синий, зеленый (сине-зеленый), белый) при перегрузке по току, например, живут 2 раза. .. 2-3 часа! Итак, если вы хотите, чтобы светодиод горел и не горел в течение 5 лет, позаботьтесь о его мощности.

    Если мы установим светодиоды в цепочки (последовательное соединение) или подключим параллельно, добиться такой же яркости можно только , если ток, протекающий через них, одинаков.

    Еще хочу подчеркнуть, что светодиоды очень боятся обратного напряжения, оно очень низкое 5-6 вольт, импульсы обратного тока (и авто) могут значительно сократить срок службы.

    Имею ввиду как сделать самый простой стабилизатор тока?

    Для этого возьмите LM317, если вам нужно стабилизировать ток в пределах до 1 А, или LM317L, если вам нужно стабилизировать ток до 0.1 A. Скачать можно здесь!

    Так выглядят стабилизаторы LM317 с рабочим током до 1,5 А.

    И так LM317L с рабочим током до 100 мА.

    Для тех, кто не знает Vin, - это подаваемое здесь напряжение, Vout - отсюда получаем ..., и Adjust входа регулировки. В двух словах, LM317 - это стабилизатор выходного напряжения . Минимальное выходное напряжение - 1.25 вольт (это если Adjust «посажен» прямо на землю) и входному напряжению минус наши 1,25 вольт. Т.К. максимальное входное напряжение - 37 вольт, тогда стабилизаторы тока можно сделать до 37 вольт соответственно.

    Для того, чтобы LM317 превратился в регулятор напряжения, нужен всего 1 резистор!

    Схема подключения следующая:


    По формуле внизу рисунка очень просто рассчитать номинал резистора для требуемого тока. Т.е. сопротивление резистора равно 1,25, деленному на требуемый ток . Для стабилизаторов до 0,1 ампера вполне подойдет мощность резистора 0,25 Вт. Для токов от 350 мА до 1 А рекомендуется 2 ваты. Для тех, кто не хочет считать, привожу таблицу резисторов на токи для обычных светодиодов.

    Ток (указанный ток для стандартного последовательного резистора) Сопротивление резистора Примечание
    20 мА 62 Ом стандартный светодиод
    30 мА (29) 43 Ом «сверхпоток» и аналогичный
    40 мА (38) 33 Ом «сверхтекучий» и ему подобные
    80 мА (78) 16 Ом, четырехкристальный
    350 мА (321) 3.9 Ом однокомнатный
    750 мА (694) 1,8 Ом трехдверный
    1000 мА (962) 1,3 Ом 5 ​​Вт

    А теперь пример со всем вышеперечисленным. Сделаем стабилизатор тока на белые светодиоды с рабочим током 20 мА, условиями эксплуатации автомобиля (сейчас так моден световой тюнинг ...).

    Для белых светодиодов рабочее напряжение в среднем 3,2 вольта. В автомобиле (пассажирском) бортовое напряжение колеблется (опять же в среднем) от 11,6 вольт в аккумуляторном режиме и до 14,2 вольт при работающем двигателе.Для российских автомобилей учтем выбросы в обратном трубопроводе (и в прямом направлении до 100 вольт).

    Всего 3 светодиода можно включить последовательно - 3,2 * 3 = 9,6 вольт, плюс 1,25 капли на стабилизаторе = 10,85. Плюс диод от обратного напряжения 0,6 вольт = 11,45 вольт.

    Полученное значение на 11,45 вольт ниже очень низкого напряжения в машине это хорошо! Это означает, что на выходе всегда будет 20 мА независимо от напряжения в бортовой сети автомобиля. Для защиты от выбросов положительной полярности после диода ставим ограничитель на 24 вольта.

    П.С. Количество светодиодов подбирайте так, чтобы напряжение на стабилизаторе было как можно меньше (но не менее 1,3 вольт), это необходимо для уменьшения рассеиваемой мощности на самом стабилизаторе. Это особенно важно при больших токах. И не забывайте, что на токи от 350 мА и выше для LMka потребуется радиатор.

    наша схема:


    Глушитель для дешевых светодиодов в принципе можно не ставить, а вот диод в машине обязательно! Рекомендую установить, даже если вы просто вставляете светодиоды с демпфирующим резистором.

    Как рассчитать сопротивление резистора для светодиодов, думаю, описывать излишне, но если нужно, напишите на форуме.

    Тоже забыл: - по схеме, если непонятно! У К1 мы ставим плюс «+», а у К2 - минус (на шасси машины мы заводим). «

    PS: Я только что разместил статью, автор не известен, увы, не могу подсказать в каждом конкретном случае!

    P.P.S: Подписывайтесь на мою« спортивную машину »:

    6 лет Метки: led, lm317, стабилизатор, светодиод, не мигает, не горит, настройка светодиодов, светодиод стоп

    Здравствуйте.Предлагаю вашему вниманию обзор интегрированного линейного регулируемого стабилизатора напряжения (или тока) LM317 по цене 18 центов за штуку. В местном магазине такого стабилизатора на порядок больше, поэтому меня заинтересовал этот лот. Решил проверить, что продается по такой цене и оказалось, что стабилизатор довольно качественный, но об этом ниже.
    В обзоре тестирование в режиме стабилизатора напряжения и тока, а также проверка защиты от перегрева.
    Заинтересует пожалуйста ...

    Немного теории:

    Стабилизаторы бывают линейные и импульсные .
    Линейный стабилизатор - это делитель напряжения, на вход которого подается входное (нестабильное) напряжение, а выходное (стабилизированное) напряжение снимается с нижнего плеча делителя. Стабилизация осуществляется изменением сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким образом, чтобы напряжение на выходе стабилизатора находилось в установленных пределах.При большом соотношении входного / выходного напряжения линейный стабилизатор имеет низкий КПД, поскольку большая часть мощности Pass = (Uin - Uout) * она рассеивается в виде тепла на регулирующем элементе. Поэтому регулирующий элемент должен уметь рассеивать достаточную мощность, то есть должен быть установлен на радиаторе необходимой площади.
    Линейный стабилизатор Advantage - простота, отсутствие помех и небольшое количество используемых деталей.
    Недостаток - низкий КПД, большая теплоотдача.
    Импульсный стабилизатор Voltage - стабилизатор напряжения, в котором регулирующий элемент работает в ключевом режиме, то есть большую часть времени он находится либо в режиме отсечки, когда его сопротивление максимально, либо в режиме насыщения - с минимальным сопротивление, а значит, его можно рассматривать как ключевой. Плавное изменение напряжения происходит благодаря наличию интегрирующего элемента: напряжение повышается по мере накопления энергии и уменьшается по мере возврата в нагрузку. Такой режим работы позволяет значительно снизить потери энергии, а также улучшить весогабаритные показатели, но имеет свои особенности.
    Импульсный стабилизатор Advantage - высокий КПД, низкое тепловыделение.
    Недостаток - Большое количество элементов, наличие помех.

    Hero Review:

    Лот состоит из 10 микросхем в корпусе ТО-220. Стабилизаторы поставлялись в полиэтиленовом пакете, обернутом вспененным полиэтиленом.


    Сравнение с наверное самым известным линейным стабилизатором 7805 на 5 вольт в том же корпусе.

    Тестирование:
    Подобные стабилизаторы выпускают многие производители, здесь.
    Расположение ножек следующее:

    1 - регулировка;
    2 - выход;
    3 - подъезд.
    Собираем простейший стабилизатор напряжения по схеме из мануала:

    Вот что нам удалось получить на 3 позициях переменного резистора:

    Результаты, откровенно говоря, не очень. Стабилизатор это название язык не поворачивается.
    Затем я загрузил стабилизатор резистором на 25 Ом и картина полностью трансформировалась:


    Затем я решил проверить зависимость выходного напряжения от тока нагрузки, для чего выставил входное напряжение 15В, выставил выходное напряжение до примерно 5 В с помощью подстроечного резистора, и нагрузил выход переменным резистором на 100 Ом. Вот что получилось:

    Ток больше 0,8А получить не удалось, т.к. начало падать входное напряжение (низкое энергопотребление).В результате этого теста стабилизатор с прогретым до 65 градусов радиатором:


    Для проверки работы стабилизатора тока была собрана следующая схема:

    Вместо переменного резистора я использовал константа, вот результаты тестов:

    Стабилизация тока тоже хорошая.
    Ну как может быть обзор, не сжигая героя? Для этого снова собрал регулятор напряжения, на вход подал 15В, на выходе выставил 5В, т.е.е. на стабилизаторе упало 10В, а на нагрузке 0,8А, т.е. на стабилизаторе выделялось 8Вт мощности. Радиатор снят.
    Результат демонстрируется на следующем видео:


    Да, защита от перегрева тоже работает, стабилизатор горения вышел из строя.

    Итого:

    Стабилизатор достаточно работоспособен и может использоваться как стабилизатор напряжения (при наличии нагрузки), так и стабилизатор тока. Также существует множество различных схем применения для увеличения выходной мощности, использования в качестве зарядного устройства для аккумуляторов и т. Д.Стоимость сабжа вполне приемлемая, учитывая, что в офлайне такой минимум я могу купить и за 30 рублей, и за 19 рублей, что значительно дороже, чем то, что я обследовал.

    Позвольте мне поклониться, удачи!

    Этот товар предназначен для написания отзыва магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

    Планирую купить +33 Добавить в избранное Отзыв понравился +59 +88

    Рассмотрим простейший вариант изготовления драйвера светодиода своими руками с минимальными затратами времени.Для расчета стабилизатора тока на LM317 для светодиодов воспользуемся калькулятором, который должен указать необходимую силу тока для светодиодов. Предварительно нарисуйте схему включения светодиодов с учетом максимальной мощности микросхемы и блока. Заранее ищите систему охлаждения для всей конструкции.

    • 1. Вычислитель
    • 2. Схема подключения
    • 3. Пример расчета и сборки
    • 4. Основные электрические характеристики
    • 5.Импульсные драйверы

    Калькулятор

    Схема подключения


    Для изготовления стабилизатора тока на LM317 с возможностью регулирования вместо постоянного резистора поставить мощное переменное сопротивление. Номинальное значение переменного сопротивления можно рассчитать, указав в калькуляторе контрольных границ. Сопротивление может быть от 1 до 110 Ом, это соответствует максимуму и минимуму. Но рекомендую не регулировать Ампера в переменном сопротивлении нагрузки.Правильно реализовать это будет сложно, а отопление будет слишком большим.

    Мощность постоянного резистора для отвода тепла должна быть с запасом, рассчитываемым по формуле:

    • I² * R = PW
      ток в квадрате, умноженный на сопротивление резистора.

    В качестве источника питания можно использовать трансформатор или импульсный источник напряжения с полярным напряжением. В качестве выпрямителя лучше использовать классический диодный мост, после которого устанавливается конденсатор большой емкости.

    Регулятор тока не работает по линейному принципу, поэтому может довольно сильно нагреваться из-за низкого КПД. Обязательно наличие приличного радиатора. Если контроль нагрева показал низкую температуру нагрева, то ее можно уменьшить.

    Если требуется количество ампер больше 1,5А, то в стандартную схему стоит добавить пару элементов. Можно получить до 10А, установив на 10-й мощный транзистор КТ825А и резистор.

    Такой вариант подходит тем, у кого под рукой нет LM338 или LM350.

    Вариант стабилизатора тока 3А выполнен на транзисторе КТ818. Амперы в нагрузке регулируются и рассчитываются во всех цепях одинаково на калькуляторе.

    Пример расчетов и сборки


    Если очень хочется собрать подходящий блок питания нет, то есть несколько вариантов его решения. Замените соседа или подключите цепь к аккумулятору на Кроне 9В типа. На фото изображена вся схема в сборе со светодиодом.

    Если для светодиодов необходим 1А, то указываем это в калькуляторе и получаем результат 1,25 Ом. Такого резистора точно нет, поэтому выставляем соответствующий номиналом в сторону увеличения Ом. Второй вариант - использовать резисторы параллельного и последовательного подключения. Правильно соединив несколько сопротивлений получаем необходимое количество Ом


    Ваши стабилизаторы тока LM317 будут выглядеть так, как показано ниже.



    А если вы страдаете полным светодиодным фанатизмом, это будет выглядеть так.


    Основные электрические характеристики

    Настоятельно рекомендую не эксплуатировать LM317 на предельных режимах, китайские чипы не имеют запаса прочности. Конечно есть встроенная защита от коротких замыканий и перегрева, но не стоит рассчитывать, что она будет работать каждый раз.

    В результате перегрузки может сгореть не только LM317, но и то, что к нему подключено, а это совершенно разные поломки.

    Основные параметры LM317:

  • нагрев до 125 °;
  • Регулятор короткого замыкания
  • .
  • Если вам не хватает нагрузки в 1А, то можно использовать более мощные модели стабилизаторов LM338 и LM350, 5А и 3А соответственно.


    Для улучшения теплоотдачи был увеличен корпус ТО-3, который часто встречается в советских транзисторах. Но он также доступен в небольшом корпусе TO-220, рассчитанном на меньшие нагрузки.

    LM338 Параметры:

  • защита от перегрева и короткого замыкания.

  • Импульсные драйверы

    Благодаря стараниям китайцев блоки питания, стабилизаторы тока и напряжения можно купить в зарубежных интернет-магазинах по 50-150 руб.Регулировка вызвана небольшим переменным сопротивлением, при 2-3 Амперах для охлаждения контроллера драйвера не требуется радиатор. Заказать можно например на популярном базаре на Aliexpress.com. Главный недостаток - ждать 2-4 недели, но цена самая низкая, за один раз можно взять полкило.

    Часто ищу авито в моем городе, путь быстрый и недорогой. Я и многие другие заказываю стабилизаторы с запасом, вдруг они неисправны. Тогда продайте слишком много рекламы, и вы всегда сможете поторговаться.

    Интегрированный регулируемый LM317 больше, чем когда-либо, подходит для проектирования простых регулируемых источников и, для электронного оборудования, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и по току нагрузки .

    Для облегчения расчета требуемых выходных параметров существует специализированный калькулятор LM317, который можно скачать по ссылке в конце статьи вместе с даташитом LM317.

    Технические характеристики стабилизатора LM317:

    • Обеспечивает выходное напряжение от 1.От 2 до 37 В.
    • Ток нагрузки до 1,5 А.
    • Наличие защиты от возможного короткого замыкания.
    • Надежная защита микросхемы от перегрева.
    • Погрешность выходного напряжения составляет 0,1%.

    Назначение выводов микросхемы:





    LM317 онлайн-калькулятор

    Ниже представлен онлайн-калькулятор для расчета стабилизатора напряжения на базе LM317.В первом случае, исходя из необходимого выходного напряжения и сопротивления резистора R1, рассчитывается резистор R2. Во втором случае, зная сопротивление обоих резисторов (R1 и R2), можно рассчитать напряжение на выходе стабилизатора.

    Калькулятор для расчета тока стабилизатора на LM317 см.

    Примеры использования стабилизатора LM317 (схемы включения)

    Стабилизатор тока

    Стабилизатор тока может использоваться в различных зарядных устройствах для аккумуляторов или регулируемых источниках питания.Стандартная схема зарядного устройства показана ниже.

    Стабилизатор напряжения

    LM317: принцип, применение [FAQ]

    Этот блог кратко представляет LM317 в двух частях. Первая часть - принцип трехполюсного регулируемого регулятора напряжения LM317; вторая часть - три прикладные схемы с трехконтактной интегральной схемой стабилизатора напряжения LM317.


    Каталог

    I. Обзор LM317

    LM317 - это регулируемый трехполюсный регулятор .У крупнейших мировых производителей микросхем есть из чего выбирать. Таким образом, LM317 представляет собой широко используемую серию интегрированных регуляторов напряжения и может использоваться в качестве схемы регулятора напряжения в источниках питания постоянного тока. LM317 хорошо показывает себя в следующих аспектах:

    • Точность регулирования
    • Коэффициент подавления пульсаций
    • Выходное напряжение
    • Защита от перегрузки по току и перегрева
    • Относительно защиты безопасной рабочей зоны регулятора.

    Таким образом, LM317 имеет очень широкий спектр применения.

    Выходное напряжение LM317 составляет 1,2–37 В, что гарантирует выходной ток 1,5 А и хорошую стабильность напряжения. Его 3 контакта (как показано на рисунке 1) - это

    • Регулировка клеммы
    • Выходной терминал
    • Входная клемма

    Следует отметить, что LM317 не имеет клеммы заземления. LM317 использует структуру плавающей цепи с опорным напряжением 1.25В.


    Рисунок 1. Распиновка LM317

    Разница напряжений между выходной клеммой LM317 и клеммой настройки постоянна и составляет 1,25 В. Обратитесь к рисунку 2, чтобы узнать, что через внешний последовательный резисторный делитель устанавливается стабильный ток, который остается неизменным. Таким образом можно стабилизировать выходное напряжение, и его значение составляет:

    Выходная клемма соединена с внешним резистором R1, а регулировочная клемма - с внешним резистором R2.Сопротивление R2 можно отрегулировать по приведенной выше формуле, чтобы изменить выходное напряжение Vo и сделать его стабильным. При фактическом использовании LM317 R1 должен быть как можно ближе к выводу 2. Таким образом можно получить более стабильное и точное выходное напряжение.

    Рис. 2. Структура LM317

    Далее мы познакомим вас с 3 видами схем применения регулируемого стабилизатора напряжения LM317. Вот эти три цепи:

    • Отслеживание предварительно настроенного регулируемого источника питания;
    • Источник автоматического балансного напряжения выходного тока расширяется за счет параллельного регулятора;
    • Схема программируемого регулятора выходного напряжения.

    II. Источник питания LM317

    Схема, состоящая из двух каскадов (как показано на рисунке 3), может обеспечивать очень стабильное выходное напряжение. Подключите регулировочную клемму первой ступени к выходной клемме второй ступени через 2R. Таким образом можно ограничить разность входного и выходного потенциалов второй ступени. Разница рассчитывается как:

    Чтобы изменить значение выходного напряжения, можно отрегулировать R4, и выходное напряжение первого LM317 (то есть входное напряжение второго LM317) также изменится соответствующим образом.После предварительной настройки первой ступени условия работы второй ступени более стабильны. Конечная точность стабильности выходного напряжения может достигать 1 ppm, а напряжение постоянного тока менее 1 мкВ.

    Рис. 3. Схема LM317

    Iii. Источник напряжения LM317

    Максимальный стабильный выходной ток LM317 составляет 1,5 А. Метод увеличения выходного тока можно использовать для увеличения выходного тока. Как правило, добиться синхронного баланса сложно из-за разницы в производительности устройств при параллельном подключении нескольких регуляторов.В результате выходной ток нестабилен, и внешняя силовая трубка для усиления выходного тока снижает точность работы регулятора. Таким образом, LM317 может использовать уникальный параллельный метод для увеличения выходного тока, сохраняя неизменным индекс точности своего регулятора.

    Два LM317 (рис. 4) могут быть использованы для формирования регулируемого источника напряжения на выходе 3А. Выходной ток двух регуляторов LM317 уравновешивается встроенным операционным усилителем, а выходное напряжение равномерно регулируется с помощью R4 и R5.

    Рисунок 4. Схема LM317

    На рисунке два небольших резистора 100 мОм используются для осуществления выборки тока.

    Когда регулятор напряжения U1 увеличивает выходной ток, ток на R1 увеличивается, и его падение напряжения увеличивается. Затем сигнал на неинвертирующем входном выводе интегрированного операционного усилителя изменяется, вызывая уменьшение напряжения на выходе.

    Таким образом, выходное напряжение регулятора U1 уменьшается, а выходной ток уменьшается, компенсируя первоначальное увеличение.

    Если регулятор U2 увеличивает выходной ток, ток на R3 также увеличивается, и его падение напряжения увеличивается. Затем сигнал на инвертирующем входном выводе интегрированного операционного усилителя изменяется, и напряжение на выходном выводе интегрированного операционного усилителя увеличивается. Это увеличивает выходное напряжение регулятора U1 и увеличивает выходной ток.

    Наконец, выходной ток двух регуляторов автоматически уравновешивается.

    IV. Программирование цепи регулятора LM317

    Рисунок 5. LM317 Цепь

    Как показано на рисунке 5, постоянный резистор R подключен между выходной клеммой и клеммой настройки LM317. Добавив сеть программируемых резисторов, можно создать схему стабилизации напряжения с программируемым выходом. В соответствии с фактическими потребностями, транзистор и сопротивление R можно выбрать самостоятельно, а схему можно использовать в интеллектуальных приборах и управлении.

    V. Заключение

    Видно, что эта микросхема может комплектовать схемы с различными функциями с помощью различных методов согласования во время использования. Итак, LM317 - это практичный чип с мощными функциями и простой структурой.


    Лист данных на компоненты

    Лист данных LM317


    FAQ

    LM317 обслуживает широкий спектр приложений, в том числе локальное регулирование по картам. Это устройство также можно использовать для создания программируемого выходного регулятора или, подключив постоянный резистор между регулировкой и выходом, LM317 можно использовать в качестве прецизионного регулятора тока.

    • Какое максимальное входное напряжение lm317?

    LM317 - это регулируемый линейный стабилизатор напряжения, который может выдавать 1,25–37 В при токе до 1,5 А с диапазоном входного напряжения 3–40 В.

    • В чем разница между lm317 и lm317t?

    Член. Функциональной разницы нет, они одно и то же.Буква T в конце просто указывает на то, что он находится в упаковке TO-220. Обычно они добавляют дополнительные элементы после названия детали, чтобы ссылаться на такие вещи, как пакет, временный диапазон и т. Д.

    LM317 представляет собой регулируемый трехконтактный стабилизатор положительного напряжения, способный подавать более 1,5 А в диапазоне выходного напряжения от 1,25 В до 32 В. ... За счет использования проходного транзистора с теплоотводом, такого как 2N3055 (Q1 ) мы можем производить ток в несколько ампер, намного превышающий 1.5 ампер LM317.

    Схема состоит из резистора на стороне низкого напряжения и резистора на стороне высокого напряжения, соединенных последовательно, образуя резистивный делитель напряжения, который представляет собой пассивную линейную схему, используемую для создания выходного напряжения, составляющего часть входного напряжения.

    Устройство LM317 представляет собой регулируемый трехконтактный стабилизатор положительного напряжения, способный подавать более 1,5 А в диапазоне выходного напряжения 1.От 25 В до 37 В. Для установки выходного напряжения требуется всего два внешних резистора. Устройство имеет типичное регулирование линии 0,01% и типичное регулирование нагрузки 0,1%.

    • Как узнать, работает ли мой lm317?

    Тестирование lm317t.
    Если вы посмотрите на микросхему, ноги к вам, правая - входной контакт. вы должны увидеть разницу минимум 1,2 В между двумя контактами, в противном случае IC неисправна.кроме того, первый тест - проверить, есть ли у вас входное напряжение!

    • Каков принцип работы lm317?

    LM317 работает по очень простому принципу. Это регулятор переменного напряжения, то есть поддерживает различные уровни выходного напряжения для постоянного подаваемого входного напряжения.

    • Как сделать простую схему регулятора напряжения на LM317?

    Модуль линейного контроллера с LM317 и светодиодным дисплеем

    Модуль линейного контроллера с LM317 и светодиодным дисплеем | GM электронный COM

    Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

    • Модуль линейного контроллера с LM317 и светодиодом...

    Ресурсный модуль с линейным контроллером LM317. Выходное напряжение регулируется потенциометром, который затем ...

    Код товара 775-021 Код Выробце MD775021 Ean produktu 8595193507358 Вес 0.05000 кг

    Твоя цена € 7,05

    Склад Нет на складе

    Пражский филиал в наличии 5 шт.

    Брненский филиал в наличии 5 шт.

    Остравский филиал в наличии 7 шт.

    Пльзенский филиал в наличии 6 шт.

    Филиал в Градец Кралове в наличии 6 шт.

    Братиславский филиал В наличии (16 комплектов)

    Další dodávka zboží 22.05.2021 ДОСТАВКА-ДАТА-ТЕКСТ

    Ресурсный модуль с линейным контроллером LM317. Выходное напряжение регулируется потенциометром, который затем отображается на светодиодном дисплее.Входное напряжение выпрямлено, поэтому вы также можете использовать источник переменного напряжения (трансформатор).
    Входное напряжение: 4,2 - 40 В постоянного тока
    Входное напряжение: 3-30 В переменного тока
    Выходное напряжение: 1,2 - 37 В
    Выходной ток: 1,5 А макс.

    Примечание. Изделие не является законченным устройством, это всего лишь его составная часть.

    Подобные товары

    8,10 € Цена нетто 9,80 €

    Код 760-659

    В наличии

    Стабилизатор напряжения подходит для использования батарей или...

    1,46 € Цена нетто 1,77 €

    Код 332-995

    В наличии

    Модуль питания на контактное поле Технические ...

    1,92 € Цена нетто 2,32 €

    Код 661-213

    В наличии

    Стабилизатор напряжения 4,5В.От 0,7 В до 3,3 В / 0,5 А Основные чи ...

    1,07 € Цена нетто 1,30 €

    Код 332-998

    В наличии

    Импульсный программируемый модуль питания. Выход v ...

    19,49 € Цена нетто € 23,59

    Код 775-230

    В наличии

    Модуль питания с линейным контроллером LM317.Ч ...

    1,92 € Цена нетто 2,32 €

    Код 775-249

    В наличии

    Самый простой способ подать напряжение на поле припоя. Пн ...

    1,92 € Цена нетто 2,32 €

    Код 661-203

    В наличии

    Малогабаритный преобразователь напряжения от 1.8–5–3,3 В Максиму ...

    1,76 € Цена нетто 2,13 €

    Код 773-025

    Nejprodávanější výrobci

    Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

    LM317T Схема питания магнитолы. Блок питания на LM317. Схемы и расчеты

    Микросхема уже не одно десятилетие пользуется успехом среди начинающих радиолюбителей благодаря своей простоте и надежности. На базе этой микросхемы можно собрать регулируемый блок питания на LM317, стабилизатор тока, светодиодный драйвер и другие БП. Для этого вам понадобится несколько внешних радиодеталей, для LM317 схема включения работает сразу, никаких настроек не требуется.

    Микросхемы LM317 и LM317T Datasheet полностью идентичны, отличаются только корпусом. Вообще нет никаких различий или различий.

    Он также написал обзоры и даташит на другие популярные ИС. С хорошими иллюстрациями, понятными и простыми схемами.


    • 1. Технические характеристики
    • 2. Аналоги
    • 3. Типовые схемы включения
    • 4. Вычислители
    • 5. Схемы включения
    • 6. Радиоконструкторы
    • 7.Лист данных

    Характеристики

    Основное назначение - стабилизация положительного напряжения. Регулировка происходит линейно, в отличие от импульсных преобразователей.

    Популярна также LM317T, я с ней не встречался, поэтому пришлось долго искать нужный даташит к ней. Оказалось, что по параметрам они полностью идентичны, буквами «Т» в конце маркировки обозначен корпус Т-220 на 1,5 ампера.

    Скачать даташеты:

    1. full;

    Характеристики

    Даже при наличии интегрированных систем защиты не следует эксплуатировать на пределе возможностей.При выходе из строя неизвестно сколько вольт будет на выходе, удастся сжечь дорогую нагрузку.

    Основные электрические характеристики приведу из Datasheet LM317 на русском языке. Не все знают технические термины на английском языке.

    В даташете указана огромная сфера применения, проще написать там, где не используется.

    Аналоги

    Микросхемы с практически одинаковым функционалом многие отечественные и зарубежные.Я добавлю в список более мощные аналоги, чтобы избежать включения нескольких параллелей. Самый известный аналог LM317 - отечественный кр142ен12.

    1. LM117 LM217 - расширенный диапазон рабочих температур от -55 ° до + 150 °;
    2. LM338, LM138, LM350 - аналоги по 5а, 5а и 3а соответственно;
    3. LM317HV, LM117HV - выходное напряжение до 60В, если стандартно не хватает 40В.

    Полные аналоги:

    • GL317;
    • SG317;
    • UPC317;
    • ЭКГ 1900.

    Типовые схемы включения

    Контроллер 1,25 - 20 вольт с регулируемым током

    8

    8 Для максимального облегчения расчетов на базе LM317T было разработано множество программных калькуляторов LM317 и онлайн-калькуляторов.При указании исходных параметров можно сразу рассчитать несколько вариантов и посмотреть характеристики необходимых радиодеталей.

    Программа для расчета источников напряжения и тока с учетом характеристик LM317 от LM317T. Расчет схем включения мощных преобразователей на транзисторах TL431, M5237. Также IC 7805, 7809, 7812.

    Схемы включения

    Стабилизатор LM317 зарекомендовал себя с универсальной микросхемой, способной стабилизировать напряжение и токи.За десятки лет были разработаны сотни схем включения LM317T для различных приложений. Основное назначение - стабилизатор напряжения в силовых блоках. Для увеличения силы количества ампер на выходе есть несколько вариантов:

    1. подключение параллельно;
    2. Установка
    3. на выходе силовых транзисторов, получаем до 20а;
    4. Замена
    5. на мощные аналоги LM338 на 5а или LM350 на 3А.

    Для построения двухполюсного блока питания используются стабилизаторы отрицательного напряжения LM337.

    Считаю, что параллельное подключение - не лучший вариант из-за разницы характеристик стабилизаторов. Невозможно подогнать несколько штук точно под одинаковые параметры, чтобы равномерно распределить нагрузку. Благодаря скаттеру одной загрузки всегда будет больше всего. Вероятность выхода из строя нагруженного элемента выше, если он сгорит, то резко возрастет нагрузка на другой, который может не выдержать.

    Чтобы не подключать параллельно, лучше использовать для питания преобразователя напряжения на выходе для силовой части DC-DC.Они рассчитаны на большой ток и лучше из-за большего размера.

    Современные импульсные микросхемы уступают по популярности, их простота превзойти сложно. Стабилизатор тока на LM317 для светодиодов прост в настройке и расчетах, в настоящее время все еще используется в небольшом производстве электронных компонентов.

    Две крови BP LM317 и LM337, для получения положительного и отрицательного напряжения.


    Радиоконструкции

    Для начинающих радиолюбителей могу порекомендовать радиоконструкторы из Китая на AliExpress. Такой конструктор - оптимальный способ собрать устройство по схеме включения, вам не нужно вносить плату и забирать его. Любой конструктор можно доработать на свое усмотрение, главное, чтобы заряд был. Стоимость конструктора от 100 руб с доставкой, готовый модуль в сборе от 50 руб.

    Datasheet, Datasheet

    Микросхема очень популярна, выпускается самыми разными производителями, в том числе китайскими. Мои коллеги сталкивались с LM317 с плохими параметрами, которые не тянут заявленный ток. Куплен у китайцев, которые любят подделывать и копировать, при этом ухудшая характеристики.

    Комментарии (16):

    # 1 root 28 марта 2017

    В схему добавлено дополнений:

    • В эмиттерную цепь транзисторов добавлены транзисторы для выравнивания токов;
    • Добавлены конденсаторы C3 и C4 (0.Керамика 1 мкФ).

    Емкость C1 лучше собрать из нескольких электролитических конденсаторов, если вам нужен большой ток, рекомендуется 2 шт. Для 4700 мкФ и более.

    Транзисторы

    CT819 можно заменить на зарубежные MJ3001 или другие.

    # 2 Victor 12 сентября 2017 г.

    R2-какого типа, СП ... или. Смэм неплохо! Спасибо !!!

    # 3 root 12 сентября 2017

    Резистор R2 - переменное сопротивление любого типа, мощностью 0.5Вт и более. Если нет сопротивления до 3,3К, можно выставить 6,8к или другое (до 10к).

    # 4 Дмитрий 25.10.2017

    Спасибо за уроки очень полезные.

    # 5 Евгений 25 ноября 2017

    Что с защитой от перегрузки / кз?

    # 6 root 26 ноября 2017

    Данная схема не защищает от непрерывной и токовой перегрузки. Без доработки схемы на его выходе не помешает установка предохранителя.

    # 7 Андрюс 15 декабря 2017

    собрал схему Но что-то падает ток на выходе.Trans 300.4A подает 31 вольт A на выходе при нагрузке 6 вольт 3 напряжения. Может что не так. Транзисторы тоже меняли LM - не помогает.

    # 8 root 15 декабря 2017

    Внимательно проверьте всю установку, особенно исправность микросхемы и транзисторов.
    COFCOL CHOCHCH LM317:


    По транзисторам в пластиковом и металлическом корпусах - КТ819 - характеристики и основание.

    # 9 Андрюс 15 декабря 2017

    все проверено много раз.Микросхема тоже правильно подключена к транзистору. также поменял микросхему, транзисторы. Ничего не помогает, даже не знаю, что еще можно сделать.

    # 10 Александр Коммонсистер 16 декабря 2017 г.

    Благодарю #root за смешанную внутреннюю схему микросхемы: искал везде, но безуспешно. На 12 посеве будет аналогично.

    # 11 Александр Коммонсистер 17 декабря 2017 г.

    Насчет внутренней схемы LM317: как заменить источник тока: Говорят два (и более) кремниевых диода? Возможна ли замена транзисторов на внутренней схеме на одну композитную марку, скажем, кт827вм? Чем заменили операционный усилитель? Как построить токовую защиту? - И пока я писал вопросы, сразу нашел ответ: использовать полевой транзистор.

    # 12 ROOT 17 декабря 2017 г.

    Александр, ниже принципиальная схема Кристаллических микросхем LM117, LM317-N из даташета (сайт Ti.com - Texas Instruments):

    # 13 Александр Коммонсистер 17 декабря 2017 г.

    Спасибо: Очень напоминает схему CR142NE. Но нет никаких деноминаций.

    # 14 Игорь 26 декабря 2017

    Можно ли применить в схеме транзисторы CT827A?

    # 15 Александр Коммонсистер 27 декабря 2017 г.

    Игорь: Наверняка можно, но после оператора (см. Пост №8) в цепочке баз до схемы защиты, скорее всего, будет включен гасящий резистор, номинал которого зависит от напряжения питания: главное в том, что на базе эмиттера не больше пяти вольт.Токовая защита Токовая защита, вероятно, будет заменена на Z147A Stabilitron.

    # 16 Андрей 06 февраля 2018

    Здравствуйте, первый раз собираю блок питания, в гараже нашел старый трансформатор. Я сделаю это по такой схеме. Подскажите пожалуйста на какой ножке переменный резистор куда идет.

    В последнее время интерес к схемам стабилизаторов тока значительно возрос. И в первую очередь это связано с выходом на лидирующие позиции источников искусственного освещения на основе светодиодов, для которых жизненно важным моментом является именно стабильное электроснабжение.Самый простой, дешевый, но в то же время мощный и надежный стабилизатор тока можно построить на базе одной из интегральных схем: LM317, LM338 или LM350.

    Лист данных на LM317, LM350, LM338

    Прежде чем переходить непосредственно к схемам, рассмотрим особенности и характеристики вышеуказанных линейных интегральных стабилизаторов (лисица).

    Все три из них имеют схожую архитектуру и предназначены для построения на их основе не сложных схем стабилизаторов тока или напряжения, в том числе применяемых и со светодиодами.Различия между чипами связаны между собой техническими параметрами, которые представлены в сравнительной таблице ниже.

    LM317. LM350 LM338.
    Диапазон значений регулируемого выходного напряжения 1,2 ... 37В. 1,2 ... 33 В. 1,2 ... 33 В.
    Максимальная токовая нагрузка 1,5А. 3А. 5А.
    Максимально допустимое входное напряжение 40 В. 35 В. 35 В.
    Индикатор возможной ошибки стабилизации ~ 0,1% ~ 0,1% ~ 0,1%
    Максимальная рассеиваемая мощность * 15-20 Вт 20-50 Вт 25-50 Вт
    Диапазон рабочих температур 0 ° - 125 ° C 0 ° - 125 ° C 0 ° - 125 ° C
    Лист данных. LM317.pdf. LM350.pdf. Lm338.pdf.

    * - зависит от производителя.

    Во все три микросхемы встроена защита от перегрева, перегрузки и возможного короткого замыкания.

    Интегральные стабилизаторы (ИП) выпускаются в монолитном корпусе нескольких вариантов, наиболее распространенным является К-220. У микросхемы три выхода:

    1. Настроить. Выход для установки (регулировки) выходного напряжения. В режиме стабилизации тока подключен к плюсу выходного контакта.
    2. Выход. Выход с низким внутренним сопротивлением для формирования выходного напряжения.
    3. Ввод. Выход для напряжения питания.

    Схемы и расчеты

    Наибольшее использование IP было найдено в источниках светодиодов. Рассмотрим простейшую схему стабилизатора тока (драйвера), состоящую всего из двух компонентов: микросхемы и резистора.
    На вход подается напряжение питания, управляющий вывод подключается к выходу через резистор (R), а выход микросхемы подключается к аноду светодиода.

    Если рассматривать самый популярный lm317t, то сопротивление резистора рассчитывается по формуле: R = 1,25 / i 0 (1), где i 0 - выходной ток стабилизатора, величина которого регулируется Паспортные данные на LM317 и должны быть в пределах 0,01–1,5 А. Отсюда следует, что сопротивление резистора может быть в пределах 0,8–120 Ом. Мощность, рассеиваемая на резисторе, рассчитывается по формуле: p r = i 0 2 × R (2). Включение и расчеты LM350, LM338 полностью аналогичны.

    Результирующие расчетные данные для резистора округлены по большей части согласно номинальной строке.

    Постоянные резисторы изготавливаются с небольшим изменением величины сопротивления, поэтому не всегда удается получить желаемое значение выходного тока. Для этого в схему устанавливают дополнительный быстродействующий резистор соответствующей мощности.
    Это немного увеличивает стоимость сборки стабилизатора, но гарантирует необходимый ток для питания светодиода.При стабилизации выходного тока более 20% от максимального значения на микросхеме выделяется много тепла, поэтому ее необходимо снабдить радиатором.

    Онлайн-калькулятор LM317, LM350 и LM338

    Как-то недавно в интернете была одна схема простого блока Power с возможностью регулировки напряжения. Вы можете регулировать напряжение от 1 до 36 вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.

    Внимательно посмотрите на LM317T в самой схеме! Третья ножка (3) микросхемы цепляется за конденсатор C1, то есть третья ножка является входом, а вторая ножка (2) цепляется за конденсатор C2 и резистор 200 Ом и является выходом.

    С помощью трансформатора от напряжения сети 220 вольт получаем не более 25 вольт. Меньше можно, больше нельзя. Потом все это дело выпрямляем диодный мост и сглаживаем пульсации конденсатором С1. Все это подробно описано в статье, как получить постоянное напряжение. И вот самый главный наш козырь в блоке питания - это высокостабильный стабилизатор напряжения LM317T. На момент написания статьи цена на этот чип составляла около 14 рублей.Даже дешевле, чем буханка белого хлеба.

    Описание микросхемы

    LM317T - регулятор напряжения. Если трансформатор выдается на вторичную обмотку 27-28 вольт, мы спокойно можем регулировать напряжение от 1,2 и до 37 вольт, но я бы не стал поднимать планку больше 25 вольт на выходе трансформатора.

    Чип может быть выполнен в корпусе Case-220:

    или в корпусе D2 Pack

    Он может пропускать через себя ток максимальной силы 1.5 ампер, чего вполне достаточно для питания ваших электронных вязальных машин. То есть мы можем выдавать напряжение 36 вольт с током на нагрузку до 1,5 ампер, при этом наша микросхема все равно будет выдавать 36 вольт - это, конечно, в идеале. На самом деле будут спрашивать акции Volta, что не очень критично. При большом токе в нагрузке желательно поставить эту микросхему на радиатор.

    Для того, чтобы собрать схему, нам понадобится еще резистор переменный на 6,8км, можно даже на 10км, а также резистор постоянный на 200 Ом, желательно от 1 ватта.Ну а на выходе ставим конденсатор в 100 мкФ. Абсолютно простая схема!

    Сборка в железе

    Раньше у меня был очень плохой блок питания на транзисторах. Я подумал, а почему бы его не переделать? Вот результат 😉


    Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 ампер, что более чем достаточно для нашего блока питания, так как он будет выдавать в нагрузку максимум 1,5 ампера. ЛМ-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена.Ну, все остальное, я думаю, вы знаете.


    А вот допотопный трансформатор, который дает мне на вторичной обмотке напряжение 12 вольт.


    Все это аккуратно упаковано в футляр и выведено на провода.


    Так что вы думаете? 😉


    У меня получилось минимальное напряжение 1,25 вольт, а максимальное - 15 вольт.



    Ставлю любое напряжение, в данном случае самые обычные 12 вольт и 5 вольт



    Все работает на ура!

    Этот блок питания очень удобен для регулировки скорости мини-дрели, которая используется для сверления досок.


    Аналоги на Алиэкспресс

    Кстати, на Али можно найти готовый набор этого блока без трансформатора.


    Лень собирать? Можно взять готовые 5 ампер менее 2 $:


    По можно посмотреть это ссылка на сайт.

    Если 5 ампер недостаточно, вы можете увидеть 8 ампер. Достаточно даже самой известной электрической машины:


    Блок питания - необходимая вещь в арсенале любого радиолюбителя.И предлагаю собрать очень простую, но в то же время стабильную схему такого устройства. Схема несложная, а набор деталей для сборки минимальный. А теперь от слов к делу.

    Для сборки нам понадобятся следующие комплектующие:

    НО! Все эти детали представлены точно по схеме, а выбор комплектующих зависит от характеристик трансформатора и других условий. Компоненты представлены по схеме, но мы их выберем! Трансформатор (12-25 В.) Диодный мост на 2-6 А.C1 1000 MKF 50 V.C2 100 MKF 50 V.R1 (номинал подбирается в зависимости от трансформатора Служит для подбора светодиодов) R2 200 OMR3 (резистор переменный, подбирается тоже свой номинал зависит от R1, но об этом позже) микросхема LM317Ta - это тоже те инструменты, которые понадобятся при работе.


    Сразу приведу схему:


    Микросхема LM317 представляет собой регулятор напряжения. Именно на нем и буду собирать сей девайс. Итак, приступаем к сборке.

    Шаг 1.Для начала нужно определить сопротивление резисторов R1 и R3. Дело в том, какой трансформатор вы выберете. То есть вам нужно правильно выбрать номинации, и в этом нам поможет специальный онлайн-калькулятор. Его можно найти по этой ссылке: На онлайн-калькуляторе, надеюсь, вы разберетесь. Я рассчитал резистор R2, взяв R1 = 180 Ом, а выходное напряжение 30 В. Получилось 4140 Ом. То есть мне нужен резистор на 5 ком.

    Шаг 2. С резисторами разобрался, теперь о pCB.Я сделал это в программе Sprint Layout, которую можно скачать здесь: плата за скачивание


    Шаг 3. Сначала я объясню, что надеть. Контакты 1 и 2 - светодиод. 1 - катод, 2 - анод. Резистор для него (R1) Рассмотрим здесь: рассчитаем резисторы с контактами 3, 4, 5 - переменный резистор. И 6 и 7 не пригодились. Было задумано подключить вольтметр. Если он вам не нужен, то просто отредактируйте скачанную плату. Ну а если нужно, установите перемычку между 8 и 9 по контактам.Делала гонку на Гетинаксе, методом ЛУТ, отравилась перекисью водорода (100 мл перекиси + 30 г. Лимонная кислота + чайная ложка). Теперь о трансформаторе. Брал силовой трансформатор ТС-150-1. Он обеспечивает напряжение 25 вольт.

    Шаг 4. Теперь нужно определиться с корпусом. Не раздумывая, мой выбор пал на корпус от старого компа Блока. Питание. Кстати, в этом здании раньше стоял мой старый БП.


    Брал с непрерывной на лицевую панель, подошла очень хорошо.


    Вот как он будет установлен:


    Чтобы закрыть отверстие в центре, я приклеил небольшой кусок ДВП и просверлил все необходимые отверстия. Ну и установил банановые разъемы.


    Кнопка включения питания осталась позади. Ее на фото еще нет. Трансформатор «родными» гайками закрепил на задней решетке вентилятора. Он точно подошел по размеру.


    А на место, где будет плата, тоже приклеил кусок ДВП, во избежание замыкания.


    Шаг 5. Теперь нужно установить плату и радиатор, припаять все необходимые провода. И не забываем про предохранитель. Я был прикреплен сверху к трансформатору. На фото все выглядит, как-то страшно и не красиво, а отворачивается совсем.



    Осталось только закрыть верхнюю крышку. Еще я ее немного приклеил на термоклей к панели. И вот наш блок питания готов! Осталось только протестировать.

    Это устройство может выдавать максимальное напряжение 32 В и ток до 2 ампер.Минимальное напряжение 1,1 В, максимальное 32 В.


    uSAMODELKINA.RU.

    Блок питания на LM317

    Блок питания - непременный атрибут в радиолюбительской мастерской. Еще решил собрать регулируемый БП, так как надоело каждый раз покупать батарейки или пользоваться случайными переходниками. Вот его краткое описание: БП регулирует выходное напряжение от 1,2 вольт до 28 вольт. И обеспечивает нагрузку до 3 А (зависит от трансформатора), чего чаще всего бывает достаточно для проверки работоспособности любительских конструкций.Схема простая, просто для начинающего радиолюбителя. Собрана на основе дешевых комплектующих - LM317 и CT819g.

    Регулируемая цепь источника питания LM317


    Список элементов схемы:

    • Стабилизатор LM317.
    • T1 - Транзистор Kt819g
    • TR1 - Силовой трансформатор
    • F1 - предохранитель 0,5a 250В
    • BR1 - Диодный мост
    • D1 - Диод 1N5400
    • LED1 - Светодиод любого цвета
    • C1 - Электролитический конденсатор
    • C2 - Керамический конденсатор 0.1 мкФ
    • C3 - электролитический конденсатор 1 мкФ * 43B
    • R1 - сопротивление 18 кОм
    • R2 - сопротивление 220 Ом
    • R3 - сопротивление 0,1 Ом * 2 Вт
    • P1 - сильное сопротивление 4,7 кОм

    ЦВЕТ КРЫШКИ И ТРАНЗИСТОРА

    Корпус взял от БП компа. Лицевая панель из текстолита, на эту панель желательно установить вольтметр. Не ставил так как еще не нашел подходящего. Также на лицевой панели установлены зажимы для выходных проводов.

    Гнездо подвода осталось для питания самого БП. Печатная плата Предназначена для крепления микросхемы транзистора и стабилизатора. Крепились к общему радиатору через резиновую прокладку. Радиатор взял твердый (на фото это видно). Его нужно брать как можно больше - для хорошего охлаждения. Все-таки 3 ампера - это много!

    Посмотреть все характеристики и варианты включения микросхемы LM317 можно в даташите.Схема в настройке не нужна и работает сразу. Ну хоть сразу заработало. Автор статьи: Владислав.

    Форум по микросхемам Стабилизаторы

    Обсудить статью Блок питания на LM317

    radioskot.ru.

    Блок питания - одно из важнейших устройств в радиолюбительской мастерской. Тем более с батареями и с батареями каждый раз тихо как-то надоело. Рассматриваемый здесь БП регулирует напряжение от 1,2 вольт до 24 вольт.И нагрузку до 4 А. для большего тока было решено установить два одинаковых трансформатора. Трансформаторы подключены параллельно.

    Детали для регулируемого источника питания

    1. Корпус стабилизатора LM317 ТО-220.
    2. Кремниевый транзистор, П-Н-П КТ818.
    3. Резистор 62 Ом.
    4. Конденсатор электролитический 1 мкФ * 43В.
    5. Конденсатор электролитический 10 мкФ * 43В.
    6. Резистор 0,2 Ом 5Вт.
    7. Резистор 240 Ом.
    8. Сильный резистор 6.8 ком.
    9. Конденсатор электролитический 2200 мкФ * 35В.
    10. Любой светодиод.

    Схема блока питания

    Блок-схема защиты

    Блок-схема выпрямителя

    Детали для защиты здания от KZ

    1. Кремниевый транзистор, N-P-N KT819.
    2. Кремниевый транзистор, Н-П-Н КТ3102.
    3. Резистор 2 Ом.
    4. резистор 1 ком.
    5. резистор 1 ком.
    6. Любой светодиод.

    Для корпуса регулируемого блока питания использованы два корпуса, от обычного компьютерного блока питания. Вместо кулера поставили вольтметр и амперметр.

    Для дополнительного охлаждения был установлен кулер.

    Печатная плата была нарисована в Sprint Layout V6.0.

    Но можно присоединиться к схеме только что смонтированной установки. Корпуса соединяются двумя болтами.

    Гайки были приклеены к крышке термоклеевой крышки.Для охлаждения стабилизатора и транзисторов использовался радиатор от компьютера, который продувал кулер.

    Для удобства переноски блока питания ручка от хрубы в письменном столе прикручена. В целом получившийся блок питания очень понравился. Его мощности хватает для питания практически всех цепей, проверки микросхем и зарядки небольших аккумуляторов.

    Схему IP настраивать не нужно, а при правильном пике заработает сразу.Статья 4EI3 Электронная почта автора

    Форум по БП

    Обсудить статью БП о LM317 с блоком безопасности

    radioskot.ru.

    Схема регулируемого блока питания на LM317

    Сразу отвечу на вопросы: да, этот блок питания я делал для себя, хотя лабораторный блок у меня приличный; Питать детские электробатареи чисто, чтобы не тянуть главную мощную. И вот, когда я вроде как оправдался за такую ​​инсолидировку, как для опытного радиоплеера, можно переходить к подробному описанию 🙂

    Схема источника напряжения на LM317

    В общем, был приличный самодельный металл коробочка со стрелочным индикатором, в которой давно прожила зарядка (самодельная естественно).Но она работала плохо, поэтому после покупки цифрового универсального IMAX B6 - внутри нее задумали разместить БП до 12 вольт, чтобы электронные детские игрушки накормить (роботы, моторы и так далее).

    Сначала был выбран трансформатор. Пульс ставить не хотелось - ни капельки внезапно, ни где резьба намечается, планируется вещь в детскую. Поставил ТП20-14, который через пару минут пнул)) точнее вырвал из интерсити, так как этот трансформатор 20 лет лежал в тумбочке.Ну ничего - заменил на надежный китайский 13V / 1A от магнитолы (тоже 15 лет было).

    Следующий этап Блок питания - выпрямитель с фильтром. Имеется в виду диодный мост с конденсатором на 1000-5000 мкФ. Паять его на скаттер не захотел - поставил готовую косынку.

    Отлично, уже есть постоянные 15 вольт! Мы идем ... сейчас регулируем эти вольты. Можно было собрать на паре транзисторов простейший стабилизатор, но в облом.Самое быстрое решение - микросхема LM317. Всего 3 детали - переменный регулятор, резистор на 240 Ом и сам чип-стабилизатор, который от счастья попал в коробку. И даже не солдат!

    Вот только она не вышла ... Сидел и тупо на нее наткнулся: Даркхэм вылез? Во-первых, трансформатор, теперь она ... нет, resistently удар день!

    Наутро для трезвой головы заметил, что 2 и 3 вывода перепутаны местами)) Перепанал и все стало налажено.Ровно с 1,22 до 12В. Осталось выпасть стрелка индикатора переключенного на тумблер как вольт / амперметр, так и светодиоды питания и выходного напряжения. Просто красный через пару километров на выходе висел, так что примерно было видно, что сделано, этакая дополнительная защита от подачи 10 В на 3-х вольтовую игрушку.

    А по поводу защиты. Они не здесь. Даже в режиме CW подаётся напряжение и светодиоды тусклые. Ток в цепи тока около 1,5 ампер. Но электронных предохранителей изобретать не удалось - слабый трансформатор сам играет роль программатора тока.Если вы столкнетесь с повторением конструкции по всем правилам - берите схему защиты отсюда.

    Из особенностей микросхемы отмечу падение напряжения около 2 В. Это не много и мало - середина, как для таких стабилизаторов.

    Конденсатор на выходе поставил 47 мкФ на 25 В. Защитный диод не ставил, мол не обязательно. Резистор переменный 6,8 ком - но работает в узком секторе поворота ручки, лучше заменить на 2-3 ком.Или оказывайте последовательно еще одно, постоянное сопротивление.

    Итоги работы

    Подведем итоги: схема однозначно рабочая и рекомендуется для повторения начинающим мастерам, делающим первые шаги, или тем, кому лень тратить время / деньги на более сложные схемы ДПК. Дело в том, что минимальный порог 1,2 В - не проблема. Я, например, не помню случая, чтобы мне вольт было меньше))

    elwo.ru.

    мощный регулируемый блок питания

    На микросайте LM317T схема блока питания (БП) упрощается во много раз.Во-первых, можно произвести настройку. Во-вторых, сделана стабилизация мощности. Более того, по отзывам многих радиолюбителей, этот микробрикс в разы больше отечественных аналогов. В частности, его ресурс очень большой, ни в коем случае не по сравнению с каким-либо другим элементом.

    Основание источника питания - трансформатор

    В качестве преобразователя напряжения необходимо использовать понижающий трансформатор. Его можно взять практически из любой бытовой техники - магнитофонов, телевизоров и т. Д.Также можно использовать трансформаторы марки TWEC-110, которые были установлены в сканере черно-белого телевидения. Правда, выходное напряжение у них всего 9 В, а ток совсем небольшой. А если нужно проложить мощного потребителя, этого явно недостаточно.

    Но если вы хотите сделать мощный БП, разумнее использовать силовые трансформаторы. Их мощность должна быть не менее 40 Вт. Для изготовления блока питания ЦАП на микросайте LM317T понадобится выходное напряжение 3,5-5 В. Именно такое значение в цепи питания микроконтроллера.Не исключено, что вторичную обмотку потребуется немного изменить. Первичная при этом не перематывается, проводится только ее изоляция (при необходимости).

    Выпрямительный каскад

    Выпрямительный блок представляет собой сборку полупроводниковых диодов. В этом нет ничего сложного, стоит только определиться, какой вид выпрямления использовать. Схема выпрямителя может быть:

    • одноальтерогенная;
    • двупетье;
    • мостовая
    • ;
    • с удвоением, тройным, напряжением.

    Последнее разумно применить, если, например, на выходе трансформатора у вас 24 В, а нужно получить 48 или 72. В этом случае неизбежно уменьшается выходной ток, это следует учитывать. Для простого блока питания больше всего подойдет схема выпрямителя. На микросайте LM317T использовать б / у мощный блок питания не позволит вам обойтись. Причина, по которой мощность самого чипа всего 2 Вт. Схема дорожного покрытия позволяет избавиться от ряби, а КПД у нее на порядок выше (если сравнивать с одноальтерогенной схемой).Допускается в выпрямительном каскаде использовать как диодные сборки, так и отдельные элементы.

    Корпус блока питания

    В качестве материала корпуса разумнее использовать пластик. Удобен в обработке, поддается разогреву при нагревании. Другими словами, заготовкам можно легко придать любую форму. А на сверление отверстий времени не потребуется. Но можно немного поработать и сделать красивый и надежный лист из алюминия. Конечно, хлопот с ним будет больше, но внешний вид будет потрясающий.После изготовления корпуса из листового алюминия его можно аккуратно очистить, спроектировать и нанести несколько слоев краски и лака.

    Вдобавок убьешь сразу двух зайцев - приобрети красивый корпус и обеспечь дополнительное охлаждение майкрософта. На LM317T блок питания построен по такому принципу, что стабилизация осуществляется с выделением большого количества тепла. Например, у вас на выходе выпрямитель 12 В, а стабилизация должна выдавать 5 В.. Эта разница, 7 вольт, идет на нагрев корпуса микробрикса. Следовательно, ему необходимо качественное охлаждение. И алюминиевый корпус этому поспособствует. Однако можно ввести и более продвинутый - установленный на радиаторе термовыключатель, который будет управлять кулером.

    Схема стабилизации напряжения

    Итак, перед вами микросайт LM317T, схема питания на нем перед глазами, теперь нужно определиться с назначением его выводов. Их всего три - вход (2), выход (3) и масса (1).Поверните корпус лицевой стороной к себе, нумерация производится слева направо. На этом все, теперь осталось провести стабилизацию напряжения. А сделать это несложно, если выпрямительный блок и трансформатор готовы. Как вы понимаете, минус с выпрямителя поступает на первый вывод сборки. С плюса выпрямителя напряжение подается на второй вывод. С третьего снимается стабилизированное напряжение. Причем на входе и выходе необходимо установить электролитические конденсаторы емкостью 100 мкФ и 1000 мкФ соответственно.Вот и все, просто только на выходе желательно поставить постоянное сопротивление (около 2 ком), что позволит быстрее разряжаться электролитам после отключения.

    Схема блока питания с возможностью регулировки напряжения

    Сделать регулируемый блок питания на LM317T проще, для этого не нужны специальные знания и навыки. Итак, у вас уже есть блок питания со стабилизатором. Теперь его можно немного модернизировать, чтобы изменить напряжение на выходе в зависимости от того, что вам нужно.Для этого достаточно отключить первый вывод микронауки от минусовой цепи питания. На выходе последовательно соединены два сопротивления - постоянное (номинал 240 Ом) и переменное (5 ком). В месте их подключения подключается первый вывод микроскопов. Такие несложные манипуляции позволяют сделать регулируемый блок питания. Причем максимальное напряжение, подаваемое на вход LM317T, может составлять 25 вольт.

    Дополнительные возможности

    С использованием микросайта LM317T схема источника питания становится более функциональной.Конечно, во время работы блока питания нужно будет следить за основными параметрами. Например, потребляемый ток либо выходное напряжение (особенно это актуально для схемы регулирования). Поэтому на лицевой панели необходимо вмонтировать индикаторы. Кроме того, нужно знать, включен ли блок питания в сеть. Обязанность уведомлять вас о включении в электросеть лучше назначить на светодиод. Такая конструкция достаточно надежна, только питание для нее нужно снимать с выхода выпрямителя, а не микропроцессоров.

    Для контроля тока и напряжения можно использовать стрелочные индикаторы с градуированной шкалой. Но если вы хотите сделать блок питания, который не откажется от лабораторных, можно использовать ЖК-дисплеи. Правда, для измерения тока и напряжения на LM317T схема питания усложняется, так как необходимо использовать микроконтроллер и специальный Driver - буферный элемент. Он позволяет подключаться к портам ввода / вывода ЖК-контроллера.

    fB.ru.

    Схема включения

    LM317T | Практическая электроника

    Если в схеме требуется стабилизатор на какое-то нестандартное напряжение, то отличным решением будет использование популярного интегрального стабилизатора LM317T с характеристиками:

    • , способного работать в диапазоне выходных напряжений от 1.От 2 до 37 В;
    • выходной ток может достигать 1,5 А;
    • максимальная рассеиваемая мощность 20 Вт;
    • встроенный ограничитель тока, для защиты от короткого замыкания;
    • встроенная защита от перегрева.

    Микросхема LM317T, схема включения в минимальном варианте подразумевает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входной и выходной конденсатор.

    На стабилизаторе два важных параметры: Опорное напряжение (VREF) и ток, протекающий из регулировки (IADJ).Микросхема стабилизатора стремится поддерживать резистор R1. Таким образом, если резистор R2 замыкается, то на выходе схемы будет 1,25 В, и чем больше падение напряжения на R2, тем больше выходное напряжение. Получается, что 1,25 В на R1 складывается с падением на R2 и формирует выходное напряжение.

    Но я бы посоветовал использовать LM317T в случае стандартных нагрузок, только когда нужно что-то делать на коленке, а под рукой больше нет подходящей микросхемы типа 7805 или 7812.

    А вот расположение выводов LM317T:

    1. Регулируемый
    2. Выход
    3. Вход

    Кстати, W.отечественный аналог LM317 - КР142ЕН12А Схема включения точно такая же.

    В этой микросхеме легко сделать регулируемый блок питания: вместо постоянного R2 поставить альтернативный, добавить сетевой трансформатор и диодный мост.

    На LM317 можно сделать схему плавного пуска: добавить конденсатор и усилитель тока на биполярном PNP-транзисторе.

    Схема включения цифрового контроля выходного напряжения также не сложна. Рассчитываем R2 на максимально необходимое напряжение и параллельно складываем цепочки из резистора и транзистора.При включении транзистора параллельно к проводимости основного резистора добавляется проводимость дополнительного. И выходное напряжение снизится.

    Схема стабилизатора тока даже проще, чем напряжения, так как резистор нужен только один. IOV = UOP / R1. Например, таким образом получаем от стабилизатора тока LM317T для светодиодов:

    • для одинарных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
    • для трикотажных светодиодов I = 1 А, R1 = 1.2 Ом, мощностью не менее 1,2 Вт.

    На основе стабилизатора несложно сделать зарядное устройство На 12 аккумуляторов это то, что нам предлагает Datasheet. Используя RS, вы можете настроить ограничение тока, а R1 и R2 определяют предел напряжения.

    Если в схеме требуется стабилизация напряжений на токах более 1,5 А, то каждый может также использовать LM317T, но вместе с мощной биполярной транзисторной структурой PNP. Если вам необходимо построить биполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора - LM337T.

    Но у этой микросхемы есть ограничения. Это не стабилизатор с низким падением напряжения, даже наоборот начинает хорошо работать только тогда, когда разница между выходным и выходным напряжением превышает 7 В.

    Если ток не превышает 100м, то лучше использовать низкое капают микросхемы LP2950 и LP2951.

    Мощные аналоги LM317T - LM350 и LM338

    Если выходной ток 1,5 и недостаточно, то можно использовать:

    • LM350AT, LM350T - 3 А и 25 Вт (корпус TOO-220)
    • LM350K - 3 А и 30 Вт (корпус ТО-3)
    • LM338T, LM338K - 5 А

    Производители этих стабилизаторов, в дополнение к увеличению выходного тока, обещают пониженный ток на входе регулировочного до 50 MCA и улучшенную точность опорного напряжения.И схемы включения подходят от LM317.

    hardelectronics.ru.

    Простой регулируемый блок питания на трех микросхемах LM317

    Здравствуйте, сегодня я расскажу, как сделать регулируемый блок питания на базе микросхемы LM317. Схема сможет выдавать до 12 вольт и 5 ампер.

    Схема блока питания

    Для сборки нам понадобится

    • Стабилизатор напряжения LM317 (3 шт.)
    • Резистор 100 Ом.
    • Потенциометр 1 ком.
    • Электролитический конденсатор 10 мкФ.
    • Конденсатор керамический 100 НФ (2 шт.).
    • Конденсатор электролитический 2200 мкФ.
    • Диод 1N400X (1N4001, 1N4002 ...).
    • Радиатор для микросхем.
    Схема сборки
    Схему при навесной установке соберем, так как это некоторые детали. Сначала прикрепляем фишки к радиатору, собирать будет удобнее. Кстати, не обязательно использовать три лм. Все они подключены параллельно, так что можно сделать два или один.Теперь все крайние левые ножки припаиваем к ножке потенциометра. К этой ножке припаять плюс конденсатор, припаять минус к другому выводу. Чтобы конденсатор не мешал, скинул снизу потенциометра. Есть ножка потенциометра, к которой припаяны левые ножки микросхем, так же припаиваем резистор на 100 Ом. К другому концу потенциометра припаяны средние ножки микросхемы (у меня провод фиолетовый). Какой диод припаян к этой ножке резистора.К другой ножке диода припаиваем все правые ножки микросхемы (у меня провод белый). Плюс припаиваем один провод, он будет плюсом ввода. Но два провода припаяны ко второму выводу потенциометра (у меня черный). Будет минус вход и выход. Также припаиваем провод (у меня красный) к резистору, куда ранее был припаян диод. Это будет плюс. Теперь осталось припаять к плюсу и минусу вход, плюс и минус выход на конденсатор на 100 НФ (100 НФ = 0.1 мкФ, маркировка 104). На входе в следующий припаиваем конденсатор на 2200 мкФ, плюсовую ножку припаиваем к плюсовому входу. На этом схема готова к изготовлению. Так как схема дает 4,5 ампер и до 12 вольт, входное напряжение должно быть как минимум таким же. Потенциометр уже настроит выходное напряжение. Для удобства советую поставить хотя бы вольтметр. Полноценный корпус делать не буду, все, что сделал, прикрепил радиатор к отрезку ДВП и прикрутил потенциометр.Еще я вывел провода и прикрутил к ним крокодилов. Это довольно удобно. Далее я прикрепил все это к столу.

    sdelaysam-svoimirukami.ru.

    LM317 Регулятор напряжения источника питания Регулируемый стабилизатор 2A Светодиодный дисплей

    Номер позиции eBay:

    184194553113

    Продавец принимает на себя всю ответственность за это объявление.

    孙 斌 仲

    TAN 016 AZALP DOOWYLLOH F / 31、91-8131 SMR

    省 东 广, gnoKgnoH 000815

    ANIHC

    : [email protected]

    Описание товара

    Состояние: Торговая марка: Безымянный
    Материал: Акрилонитрил-бутадиен-стирольный пластик Направление преобразования: как описано
    Тип товара: Регулятор напряжения Страна / регион производства: Китай
    Количество: 1шт Текущее преобразование: как описано
    Размер: 72 x 39 мм Функция устройства: Сделай сам
    Модель: Модуль MPN: Не применяется
    Тип: Силовой модуль Основной цвет: Разноцветный
    UPC: Не применяется ISBN: Не применяется
    EAN: Не применяется

    Информация о продавце компании

    QuanDouYouTradingCo., Limited

    仲 斌 孙

    RMS 1318-19、13 / F HOLLYWOOD PLAZA 610 NAT

    518000 Гонконг, 广东 省

    Китай

    Политика возврата

    После получения товара отмените покупку в течение

    Возврат почтовых отправлений

    30 дней

    Покупатель оплачивает обратную пересылку

    Покупатель несет ответственность за возврат почтовых расходов.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
