Что такое стабилизатор напряжения переменного тока. Как работают различные типы стабилизаторов. Для чего применяются стабилизаторы напряжения в быту и промышленности. Какие преимущества дает использование стабилизаторов.
Что такое стабилизатор напряжения переменного тока и зачем он нужен
Стабилизатор напряжения переменного тока — это устройство, предназначенное для поддержания постоянного уровня напряжения в электрической сети при его колебаниях. Основная задача стабилизатора — защитить подключенное оборудование от перепадов напряжения и обеспечить его стабильную работу.
Зачем нужен стабилизатор напряжения? Основные причины установки:
- Защита техники от скачков напряжения, которые могут вывести ее из строя
- Обеспечение корректной работы чувствительного электронного оборудования
- Продление срока службы бытовых приборов и техники
- Снижение энергопотребления за счет оптимизации напряжения
- Повышение качества и надежности электроснабжения
Принцип работы стабилизатора напряжения переменного тока
- Измерение входного напряжения специальными датчиками
- Сравнение измеренного напряжения с заданным эталонным значением
- При отклонении — включение компенсирующих устройств
- Корректировка выходного напряжения до нужного уровня
- Постоянный контроль и поддержание стабильного напряжения
Таким образом, стабилизатор постоянно отслеживает уровень напряжения и вносит необходимые корректировки, чтобы на выходе всегда было заданное номинальное значение.
Основные виды стабилизаторов напряжения переменного тока
Существует несколько основных типов стабилизаторов напряжения, различающихся по принципу работы:
Релейные стабилизаторы
Принцип работы: коммутация отводов трансформатора с помощью электромагнитных реле. Преимущества: простота конструкции, надежность, невысокая стоимость. Недостатки: ступенчатая регулировка, низкая точность стабилизации.

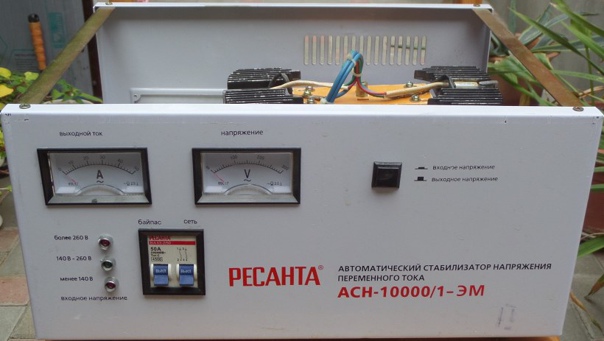

Электромеханические стабилизаторы
Принцип работы: плавное изменение коэффициента трансформации с помощью сервопривода. Преимущества: высокая точность, плавная регулировка. Недостатки: наличие подвижных частей, относительно высокая стоимость.
Тиристорные стабилизаторы
Принцип работы: регулирование напряжения с помощью тиристоров. Преимущества: быстродействие, высокая точность, бесконтактное переключение. Недостатки: искажение формы выходного напряжения.
Инверторные стабилизаторы
Принцип работы: двойное преобразование напряжения. Преимущества: высокая точность, отсутствие искажений. Недостатки: сложность конструкции, высокая стоимость.
Сферы применения стабилизаторов напряжения переменного тока
Стабилизаторы напряжения находят широкое применение в различных сферах:
Бытовое применение
В быту стабилизаторы используются для защиты домашней техники и электроники:
- Компьютеров и оргтехники
- Телевизоров и домашних кинотеатров
- Холодильников и стиральных машин
- Систем кондиционирования и отопления
- Газовых котлов с электронным управлением
Промышленное применение
В промышленности стабилизаторы применяются для защиты и обеспечения работы:
- Станков с ЧПУ и промышленных роботов
- Медицинского диагностического оборудования
- Серверов и телекоммуникационных систем
- Систем автоматизации производства
- Сварочного и измерительного оборудования
Преимущества использования стабилизаторов напряжения
Установка стабилизатора напряжения дает ряд важных преимуществ:
- Защита оборудования от повреждений из-за скачков напряжения
- Увеличение срока службы электроприборов и техники
- Обеспечение стабильной и корректной работы чувствительной электроники
- Снижение энергопотребления за счет оптимизации напряжения
- Повышение качества и надежности электроснабжения
- Возможность работы оборудования при значительных колебаниях напряжения в сети
Как выбрать стабилизатор напряжения переменного тока
При выборе стабилизатора напряжения следует учитывать несколько ключевых параметров:
Мощность стабилизатора
Мощность стабилизатора должна соответствовать суммарной мощности подключаемых устройств с запасом 20-30%. Как рассчитать необходимую мощность?
- Суммируйте мощности всех приборов, которые будут подключены
- Умножьте полученное значение на коэффициент 1,2-1,3
- Выберите стабилизатор с ближайшей большей мощностью
Диапазон входных напряжений
Чем шире диапазон входных напряжений, тем лучше стабилизатор справится с перепадами в сети. Оптимальный диапазон — 140-260 В. При больших колебаниях напряжения стоит выбирать модели с расширенным диапазоном.
Точность стабилизации
Точность стабилизации определяет, насколько близко к номинальному будет выходное напряжение. Для большинства бытовых приборов достаточно точности ±5-7%. Для чувствительной электроники рекомендуется выбирать модели с точностью ±3% и выше.
Быстродействие
Быстродействие показывает, как быстро стабилизатор реагирует на изменения входного напряжения. Оптимальное значение — не более 20 мс. Чем меньше это время, тем лучше защита оборудования.
Особенности эксплуатации стабилизаторов напряжения
При использовании стабилизатора напряжения важно соблюдать несколько правил:
- Устанавливайте стабилизатор в сухом, проветриваемом месте
- Не превышайте максимально допустимую мощность нагрузки
- Регулярно проводите визуальный осмотр устройства
- При появлении посторонних шумов или запахов отключите стабилизатор
- Не разбирайте устройство самостоятельно — обращайтесь в сервисный центр
- При длительном отсутствии отключайте стабилизатор от сети
Соблюдение этих простых правил обеспечит долгую и безопасную эксплуатацию стабилизатора напряжения.
Стабилизатор напряжения высокоточный Лидер Lider PS серии SQ
Цена высокоточного электронного стабилизатора напряжения Лидер SQ >>>
[adsense1]
Серия стабилизаторов напряжения переменного тока LIDER PS xxxxx SQ разработана для питания и защиты от колебаний напряжения в сети бытовой техники и точного электронного оборудования – лабораторного, тестирующего, медицинского и промышленного назначения, аппаратуры для телекоммуникаций, различной компьютерной и офисной техники, цифрового контрольного оборудования.
Мощностной ряд серии SQ включает в себя однофазные стабилизаторы мощностью от 3 кВА до 100 кВА и трёхфазные стабилизаторы на их основе мощностью от 9 кВА до 300 кВА.
Выпускаются три модификации стабилизаторов, имеющие разный диапазон отклонения входного напряжения – 15%, 25% и 40%.
При этом они имеют весьма высокую точность стабилизации: от 1,8% для модификации с 40% диапазоном, до 0,9% для модификации с 15% диапазоном допустимого отклонения входного напряжения.
Стабилизаторы серии SQ построены по схеме с вольтодобавочным трансформатором.
В качестве силовых ключей используются тиристорные модули фирмы «IXYS» (США), обеспечивающие высокую надёжность работы стабилизаторов серии SQ.
Для управления силовыми ключами используется программируемый микроконтроллер фирмы «MICROCHIP».
Схема управления выполняет также следующие функции:
- Измеряет действующие значения напряжения на входе и выходе стабилизатора;
- Контролирует величину тока нагрузки;
- Контролирует наличие синхроимпульсов тока и напряжения;
- В случае перегрузки, выхода напряжения сети за пределы рабочего диапазона снимает управление с тиристоров, т.е. выполняет защиту стабилизатора и подключенных к нему потребителей;
- Управляет включением и выключением вентилятора охлаждения в зависимости от мощности подключенной нагрузки.
У моделей PS3000SQ – PS12000SQ ЖК дисплей, а у остальных моделей от PS15000SQ – цифровой пятиразрядный дисплей, совмещённый с плёночной клавиатурой.
Клавиатура дисплея позволяет вывести на экран информацию о величине входного и выходного напряжений стабилизатора, о мощности подключенной к стабилизатору нагрузки, температуре силовых ключей и о выбранных адаптивных программах.
С помощью клавиатуры производится также установка требуемого выходного напряжения (в диапазоне 210…230 Вольт с дискретностью 2 Вольта), устанавливаются параметры адаптивных программ и проверяется работа вентилятора принудительного охлаждения.
Все установленные параметры сохраняются при выключении стабилизаторов.
Благодаря высокой точности и возможности устанавливать напряжение на выходе стабилизаторы серии SQ можно отнести к энерго- и ресурсо- сберегающему оборудованию.
Они позволяют наиболее эффективно экономить электроэнергию и продлевать срок службы подключенным к ним электроприборам.
В качестве опции весь модельный ряд серии SQ может комплектоваться автоматическим встроенным байпасом (в моделях PS75000SQ-15 и PS100000SQ-15 байпас входит в стандартную комплектацию), компьютерным или сотовым интерфейсами с программным обеспечением для регистрации параметров сети и управления работой стабилизатора.
Стабилизаторы разработаны и серийно выпускаются в соответствии с ТУ 3468-001-49034602-99.
Конструктивно стабилизаторы выполнены в металлическом корпусе с вентиляционными отверстиями.
В зависимости от мощности стабилизатора корпус может быть настольного либо напольного исполнения.
Стабилизаторы настольного исполнения (до 12 кВА) имеют на задней панели проушины для навешивания на стену или стойку, поставляемую по желанию заказчика.
Стабилизаторы мощностью от 3000 ВА до 12000 ВА могут изготавливаться в РЭКовом исполнении для установки в 19” стойку.
В настоящее время налажено производство стабилизаторов мощностью 15, 20 и 30 кВА в горизонтальном исполнении.
Схема подключения стабилизатора напряжения переменного тока в однофазной сети.
[form]
Сертификаты и декларации на стабилизаторы напряжения. Производитель ООО Тэнси-Техно
Сертификат соответствия на Стабилизаторы напряжения переменного тока однофазные R110, R250T, R250ST, R400, R400T, R400ST, R600, R600T, R600ST, R800, R800T, R800ST, VoltSaver R800, VoltSaver R1000, R1200, R1200SP, R1200SPT, R2000, R2000SP, R2000SPT, R2000N, R3000, R3000N.
R3000SP, R3000SPT, R4500, R4500C, R6000, R6000C, R6000CP, R7500, R7500C, R10000, R12000, R12000C. R15000N, R16000, R16000S, R16000SC, R16000P, R21000, R21000P, R27000, R27000P, R33000, R33000P, R40000S.
Сертификат соответствия на Стабилизаторы напряжения переменного тока однофазные, модели: R110, R250T, R400, R400T, R400ST, R500NT, R600, R600T, R600ST, R800, R800T, R800ST, VoltSaver R800, VoltSaver R1000, R1200, R1200SP, R1200SPT, VoltSaver 1200, VoltSaver R1200, R2000, R2000N, R2000SP, R2000SPT, R3000, R3000N, R3000SP, R3000SPT, VolSaver R3000.
Сертификат соответствия на Стабилизаторы напряжения переменного тока трехфазные R3600-3, R6000-3, R9000-3, R9000-3SP, R13500-3, R13500-3C, R15000-3, R15000-3C, R18000-3, R18000-3C, R22500-3, R22500-3C, R24000-3, R24000-3C, R30000-3, R30000-3C, R36000-3, R36000-3C, R36000-3P, R36000-3CP, R48000-3, R48000-3P, R48000-3S, R48000-3SP, R48000-3C, R48000-3CP, R63000-3, R63000-3P, R63000-3S, R63000-3SP, R81000-3, R81000-3P, R81000-3S, R81000-3SP, R100K-3, R100K-3P, R100K-3S, R100K-3SP, R120K-3S, R120K-3SP.
Продукция соответствуеттребованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011), Технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011).
Сертификат соответствия на Стабилизаторы напряжения переменного тока трехфазные R3600-3, R6000-3, R13500-3, R13500-3C, R18000-3, R18000-3C, R22500-3, R22500-3C, R30000-3, R30000-3C, R36000-3, R36000-3C, R48000-3, R48000-3SC, R48000-3S, R48000-3P, R63000-3, R63000-3P, R81000-3, R81000-3P, R100K-3, R100K-3P, R120K-3C.
Сертификат соответствия на Агрегаты бесперебойного питания моделей АБП-200Т, АБП-300Т, АБП-400Т.
Сертификат соответствия на Стабилизаторы переменного напряжения трехфазные R3600-3, R6000-3, R9000-3.
Сертификат соответствия на Стабилизаторы переменного напряжения однофазные R500NT, R1000N, R1000NT, R2000N, R3000N.
Сертификат соответствия, удостоверяет, что система менеджмента качества применительно к проектированию, разработке, производству и обслуживанию стабилизаторов переменного напряжения под торговой маркой ШТИЛЬ соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).
Декларация о соответствии на Стабилизаторы переменного напряжения одноофазные R10000N, R15000N.
Декларация о соответствии на Стабилизаторы переменного напряжения однофазные R4500, R4500C, R6000, R6000C, R7500, R7500C, R10000, R10000C, R12000, R12000C, 12000P, R12000CP, R16000, R16000P, R16000S, R16000SP, R16000C, R16000CP, R21000, R21000P, R21000S, R21000SP, R27000, R27000P, R27000S, R27000SP, R33000, R33000P, R33000S, R33000SP, R40000S, R40000SP, R10000N, R5000, R5000C, R8000, R8000C.
Сертификат соответствия, подтверждает, что корпуса стабилизаторов напряжения R250T, R400T, R600T, R800T, R250ST, R400ST, R600ST, R800ST ТН ВЭД ТС 8504403009 соответствую требованиям ГОСТ 30244-94 горючест Г-1 (слабогорючий), ГОСТ 30402-96 воспламеняемость И-1 (трудновоспламеняемый).
Свидетельство на товарный знак «Voltsaver».
Amazon.com: VCT AR8000 — мощный автоматический регулятор/стабилизатор напряжения со встроенным трансформатором напряжения для переменного тока 110/220/240 В
4,3 из 5 звезд 415 оценок
Размер: 8000 Вт
| Марка | Simran |
| Цвет | Слоновая кость |
| Входное напряжение | 260 Вольт |
| Артикул Размеры ДхШхВ | 19 x 15,5 x 10 дюймов |
- Убедитесь, что это подходит, введя номер модели.
- Максимальная мощность 8000 Вт — регулятор напряжения / станилизатор со встроенным трансформатором напряжения
- Преобразует 110/120 В в 220/240 В ИЛИ преобразовывает 220/240 В в 110/120 В — Совместимость с частотами 50/60 Гц.
- Стабилизатор напряжения подходит для стран с нестабильным электроснабжением. Этот стабилизатор может регулировать колебания напряжения в большом диапазоне до общего выходного напряжения.
- Входное напряжение 75-130 В переменного тока или 180-260 В ~ Выходное напряжение: 110 В переменного тока +-4 % или 220 В переменного тока +-4 %.
- Предохранитель, защищенный встроенным тепловым предохранителем — защищает ваше ценное оборудование от повреждений от колебаний напряжения. Поставляется с терминальными разъемами — требуется проводной вход и выход.
- Размер: 19 x 15,5 x 10 дюймов
Подходит для вашего
См. дополнительные сведения о продукте
Покупайте товары от брендов для малого бизнеса, продаваемых в магазине Amazon.
Узнайте больше о малых предприятиях, сотрудничающих с Amazon, и о стремлении Amazon расширить их возможности.
Узнать больше
Малый бизнес
Этот продукт принадлежит малому бизнесу. Поддержка маленькая. Узнать больше
Примечание. Изделия с электрическими вилками предназначены для использования в США. Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.
СТАБИЛИЗАТОРЫ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ – Automatic Electric Ltd
Описание:

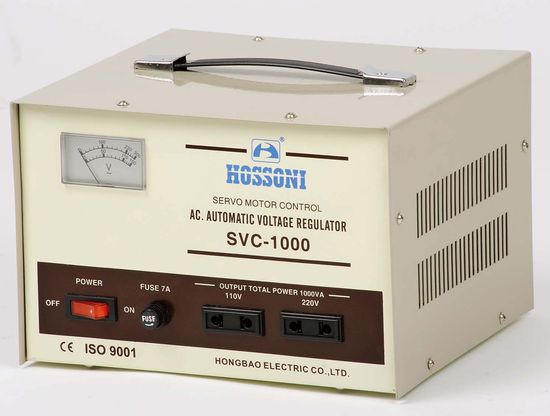

Сервоуправляемые автоматические стабилизаторы напряжения переменного тока марки «AE» относятся к типу «Электромеханический (EMS)». Назначение стабилизатора напряжения состоит в том, чтобы принимать переменное переменное напряжение большой амплитуды и выдавать почти постоянное напряжение, которое остается в очень узком диапазоне (± 1%) от номинального напряжения — качество переменного напряжения остается неизменным.
Колебания напряжения, которые стали обычным явлением в современной системе электроснабжения, вызывают хаос в современном сложном и сложном оборудовании. Стабилизаторы напряжения призваны решить эту проблему и защитить оборудование. Они обеспечивают более длительный срок службы оборудования, а также резко сокращают потребление электроэнергии оборудованием, что приводит к постоянному сокращению счетов за электроэнергию. Таким образом, они играют важную роль в энергосбережении, что необходимо сегодня.
Стабилизатор напряжения переменного тока типа EMS в основном состоит из следующих элементов:
- Диммерстат (Автотрансформатор с плавным регулированием напряжения).
- Buck — повышающий трансформатор (дополнительно до 5 кВА 1 фаза / 15 кВА 3 фазы).
- Шаговый синхронный двигатель переменного тока.
- Твердотельная электронная схема управления.
- Два переключающих симистора.
- MOV для подавления перенапряжений.
Характеристики :
- Искажение формы сигнала – нет.
- КПД 98 – 99% (достигается за счет оптимальной конструкции и использования импортных высококачественных ламинатов CRGO и меди чистотой 99,9%).
- Скорость коррекции до 70В/сек.
- Время отклика – менее 20 м/сек.
- Невосприимчивость к колебаниям коэффициента мощности и частоты питания.
- Потеря мощности 2% макс.
- Непрерывный рабочий цикл.
- Продолжительность жизни – 20 – 25 лет.
- Легкое и простое обслуживание (с подключаемыми печатными платами).
- Защита – перенапряжение/пониженное напряжение/перегрузка/однофазное (дополнительно).
- Очень высокая надежность.
- Значительная кратковременная перегрузочная способность.
- Настройка выходного напряжения (потенциометром в автоматическом режиме и кнопкой «Поднять»/«Понизить» в ручном режиме).
- Операция — автоматическая или ручная.
- Светодиодная индикация входного напряжения «Высокое» / «Низкое».
- Измерение (аналоговое или цифровое) – вольтметр переменного тока с/без селекторного переключателя.
- Могут быть удовлетворены нестандартные требования, такие как амперметр переменного тока, частотомер, измеритель последовательности фаз, однофазный превентор, перепускной механизм стабилизатора и т. д.
Система управления и мониторинга этих стабилизаторов напряжения имеет следующие стандартные характеристики
- Сигнальные лампы, которые загораются, когда входное напряжение становится выше или ниже максимального или минимального заданного входного напряжения
- Вольтметр с переключателем для индикации входного или выходного напряжения.
- Регулировка отверткой для установки выходного напряжения точно на заданном уровне.
- Селектор «Авто-Ручной» переключается для выбора режима работы Стабилизатора. В случае выхода из строя автоматического управления установка может быть использована под ручным управлением.
- Кнопочные переключатели с маркировкой «Поднять» и «Понизить» для увеличения или уменьшения выходного напряжения, когда блок находится под ручным управлением.
- Легко заменяемые и обслуживаемые печатные платы.(PCB)
Следующие отклонения от стандартных типов Стабилизаторов возможны при условии подтверждения
- Нестандартный диапазон входного напряжения, выходного напряжения и номинала кВА.
- Автоматическая сигнализация/отключение питания в случае повышенного, пониженного напряжения, перегрузки и обрыва фазы.
Электрические характеристики:
| Модель: | Скорая помощь — 12 |
| Тип: | Внутренний, напольный монтаж. |
| Охлаждение: | Воздушное охлаждение / масляное охлаждение / воздушное масляное охлаждение. |
| Ввод: | 160–260 В / 180–250 В, 1 фаза переменного тока. |
| 300–460 В / 360–460 В, 3 фазы, 4 провода (или 3 провода, если требуется) | |
AC (Сбалансированный или несбалансированный). | |
| Выход: | 230 В / 240 В ± 1%, 1 фаза переменного тока. |
| 380 В / 400 В / 415 В ± 1%, 3 фазы переменного тока. | |
| Частота: | 1 кВА — 2000 кВА |
| Емкость: | 50–60 Гц. |
| Сопротивление изоляции: | Не менее 5 МОм при 500 В пост. тока |
| Диэлектрические испытания: | 1,5 кВ среднеквадратичное значение в течение 1 минуты. |
| Рабочая температура: | от 0°C до 50°C |
| Температура хранения: | — от 9°C до 70°C |
| Влажность : | до 95 % относительной влажности |
| Соответствует: | И.С.9815 |
Примечания:
- Входные и выходные напряжения, отличные от указанных выше, доступны по отдельному запросу.
- Для трехфазной сбалансированной системы питания используется общий контроллер, подключенный к любой фазе.
