TIP36C: мощный PNP-транзистор для силовой электроники и аудиотехники

Каковы основные характеристики транзистора TIP36C. Какие у него максимальные значения тока и напряжения. Для каких применений подходит TIP36C. Какие у него есть аналоги и замены. Как правильно использовать TIP36C в схемах.

Основные характеристики транзистора TIP36C

TIP36C — это мощный биполярный PNP-транзистор, обладающий следующими ключевыми параметрами:

• Максимальное напряжение коллектор-эмиттер: -100 В
• Максимальный постоянный ток коллектора: -25 А
• Максимальная рассеиваемая мощность: 125 Вт
• Коэффициент усиления по току (hFE): 25-50
• Корпус: TO-247 или TO-218

Транзистор имеет хорошее сочетание высокой мощности и большого рабочего тока, что делает его подходящим для применения в силовой электронике и аудиотехнике.

Предельные параметры TIP36C

При использовании TIP36C важно учитывать его предельно допустимые значения:

• Максимальное напряжение коллектор-база: -100 В
• Максимальное напряжение эмиттер-база: -5 В
• Пиковый ток коллектора: -40 А
• Максимальная температура перехода: +150°C

Превышение этих параметров может привести к выходу транзистора из строя. Для надежной работы рекомендуется использовать TIP36C с запасом по току и напряжению.

Области применения транзистора TIP36C

Благодаря своим характеристикам, TIP36C находит применение в следующих областях:

• Выходные каскады мощных аудиоусилителей
• Импульсные источники питания
• Управление электродвигателями
• Зарядные устройства для аккумуляторов
• Преобразователи напряжения
• Регуляторы мощности

TIP36C хорошо подходит для схем, где требуется коммутация больших токов при высоком напряжении.

Аналоги и замены TIP36C

В качестве аналогов TIP36C можно рассматривать следующие транзисторы:

• TIP36B (отличается меньшим напряжением коллектор-эмиттер — 80 В)
• 2SB686
• BD250C
• BD546C
• BD746C
• BUX48A

При замене важно учитывать не только электрические параметры, но и тепловые характеристики транзистора.

Особенности использования TIP36C в схемах

При проектировании схем с TIP36C следует учитывать несколько моментов:

1. Необходимо обеспечить эффективный теплоотвод. Рекомендуется использовать массивный радиатор.
2. Для защиты от перегрузки по току желательно применять токоограничивающие резисторы в цепи эмиттера.
3. Следует ограничивать базовый ток транзистора на уровне не более 5 А.
4. При работе на индуктивную нагрузку нужно использовать защитные диоды.

Правильное применение этих мер позволит реализовать надежные схемы на основе TIP36C.

Распиновка транзистора TIP36C

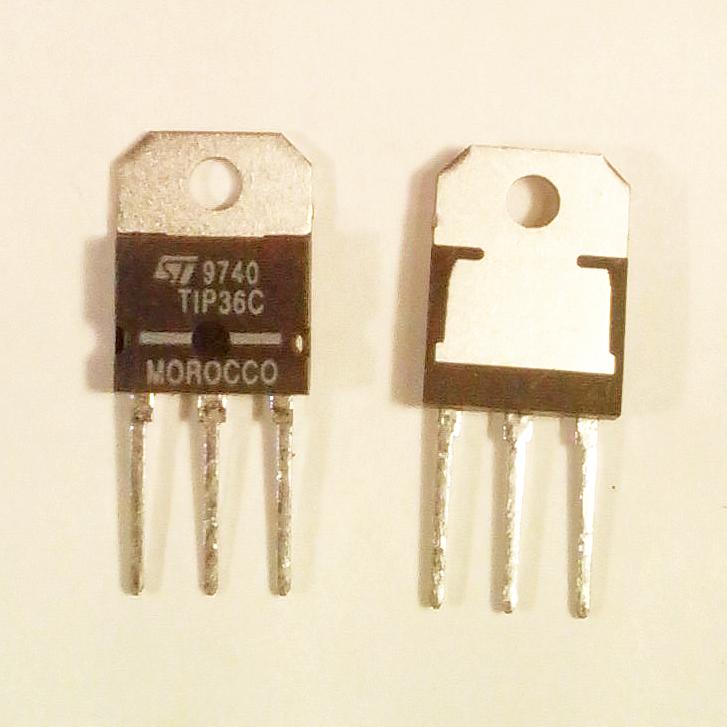

TIP36C выпускается в корпусах TO-247 и TO-218. Распиновка транзистора следующая:

• 1 вывод — база
• 2 вывод — коллектор
• 3 вывод — эмиттер

Металлическая подложка корпуса соединена с коллектором, что улучшает теплоотвод, но требует изоляции при монтаже на радиатор.

Рекомендации по безопасному использованию TIP36C

Для обеспечения надежной работы TIP36C и продления срока его службы следует придерживаться следующих рекомендаций:

• Не превышать максимально допустимые значения тока и напряжения
• Использовать транзистор с запасом по мощности минимум 20-30%
• Обеспечивать эффективное охлаждение с помощью радиатора
• Не допускать перегрева корпуса выше +150°C
• Применять защитные цепи от перегрузок по току и напряжению

Соблюдение этих правил позволит максимально реализовать возможности TIP36C в ваших схемах.

Сравнение TIP36C с другими мощными транзисторами

Как TIP36C соотносится с другими распространенными мощными транзисторами? Рассмотрим сравнение основных параметров:

Параметр	TIP36C	2N3055	MJ15024
Тип	PNP	NPN	NPN
Максимальное напряжение к-э	-100 В	60 В	250 В
Максимальный ток коллектора	-25 А	15 А	16 А
Рассеиваемая мощность	125 Вт	115 Вт	250 Вт

Как видно, TIP36C выделяется высоким рабочим током при хорошем допустимом напряжении, что делает его универсальным выбором для многих применений.

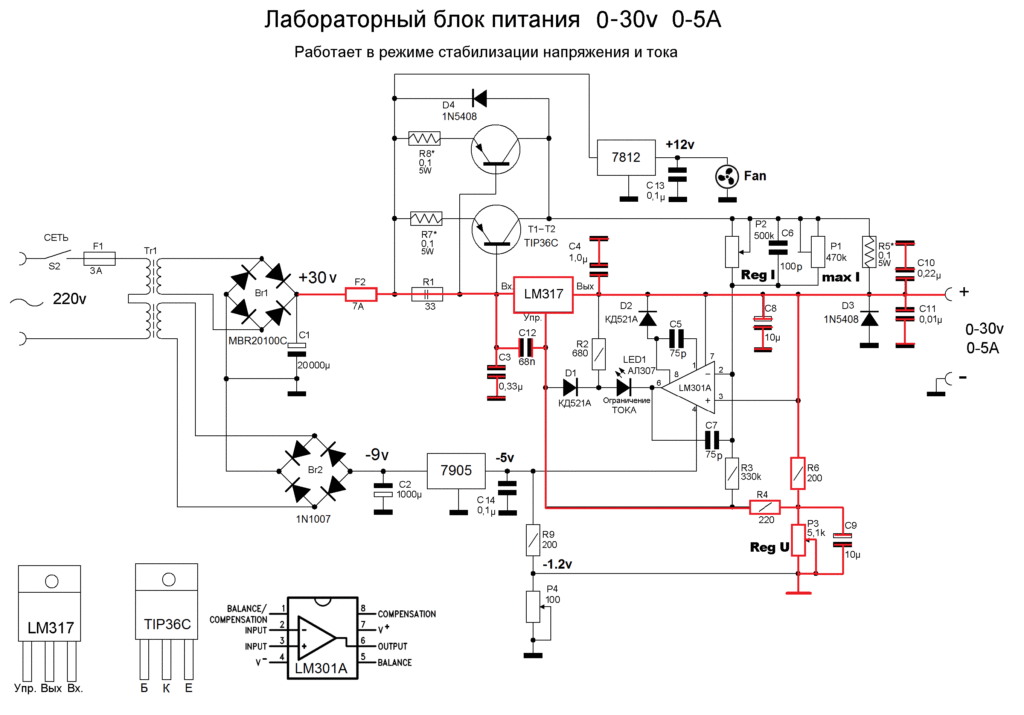

Типовые схемы включения TIP36C

Рассмотрим несколько базовых схем с использованием TIP36C:

Ключевой режим

В этой схеме TIP36C работает как мощный ключ, управляемый логическим сигналом:

         +12V
          |
          R1
          |
    IN ---|
          |
         |/
GND -----|  TIP36C
         |\
          |
         LOAD
          |
         GND


R1 ограничивает базовый ток. При подаче низкого уровня на вход транзистор открывается и нагрузка подключается к питанию.

Эмиттерный повторитель

Схема эмиттерного повторителя на TIP36C для согласования высокоомной нагрузки с низкоомным источником сигнала:

    +VCC
     |
    |/
IN--|  TIP36C
    |\
     |
     R1
     |
    OUT
     |
    GND

Эта схема обеспечивает высокий входной импеданс и низкий выходной, позволяя эффективно передавать сигнал в нагрузку.

Заключение

TIP36C представляет собой мощный и надежный PNP-транзистор, способный работать с большими токами при высоком напряжении. Его характеристики делают его отличным выбором для силовой электроники и аудиотехники. При правильном применении TIP36C позволяет создавать эффективные и долговечные устройства.

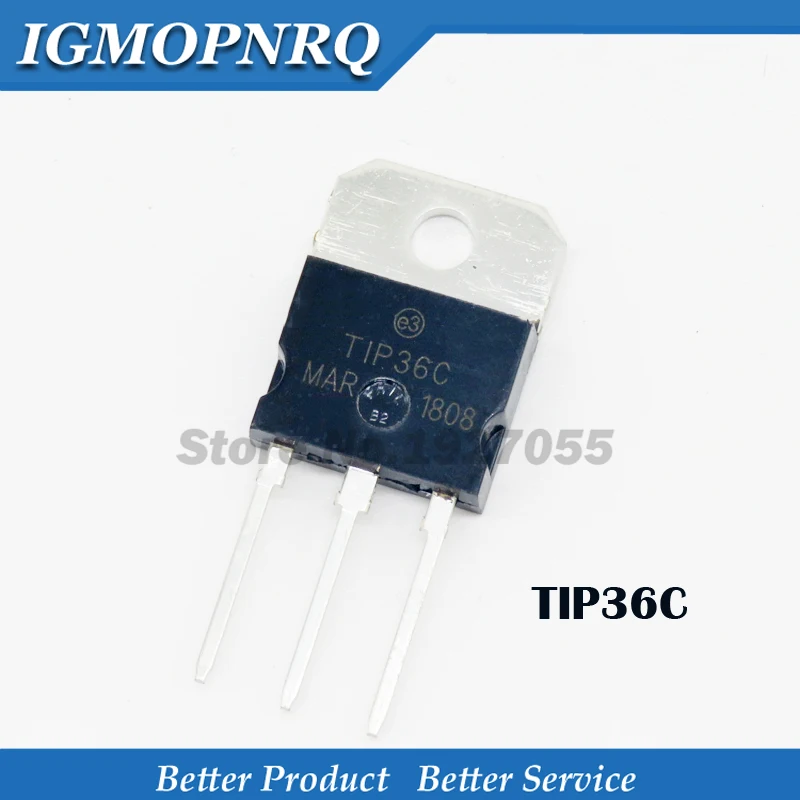

TIP36C от 478.35 рублей, доступно 139 шт, производитель MULTICOMP PRO

MULTICOMP PRO

139 шт.

1148.04 ₽

PDF, 614.01 KB

Описание

MULTICOMP PRO — TIP36C — Биполярный транзистор, универсальный, PNP, 100 В, 25 А, 125 Вт, TO-247, Through Hole

Номенклатурный номер

OC9294643

Условия

Срок поставки 4-7 недель
Цена включает все налоги

Срок поставки: 4-7 недель

• 1+

  1148.04 ₽

• 10+

  820.03 ₽

• 100+

  637. 8 ₽

• 500+

  478.35 ₽

TIP36C характеристики:

Уровень Чувствительности к Влажности (MSL)	—
Полярность Транзистора	PNP
Максимальная Рабочая Температура	150
Частота Перехода ft	3
DC Ток Коллектора	25
Стиль Корпуса Транзистора	TO-247
DC Усиление Тока hFE	25
Transistor Mounting	Through Hole
Рассеиваемая Мощность	125
Стандарты Автомобильной Промышленности	—
Количество Выводов	3
Напряжение Коллектор-Эмиттер	100
Линейка Продукции	—
Производитель	MULTICOMP PRO

Перезвоните мне

Спасибо!

Ваша заявка отправлена. В ближайшее время мы свяжемся с Вами по указанным контактам.

Товар добавлен в корзину

TIP36C

Срок поставки: 10-15 рабочих дней

Поздравляем!

Вы получили бесплатную доставку на Ваш заказ

Продолжить покупки

Перейти к заказу

Ошибка!

Заказанное количество не является кратным. Правильное количество должно быть кратным .

Извините, произошла ошибка

TIP36C

Срок поставки: 5-12 дней

Продолжить покупки

Зарегистрироваться
и получить скидку 100₽
на первый заказ

Введите Ваш номер мобильного телефона

Нажимая на кнопку «Получить СМС с кодом для регистрации», Вы принимаете условия пользовательского соглашения.

Войти в личный кабинет
и получить скидку
на заказ

Введите номер вашего мобильного телефона

Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.

Сохранение профиля

Данные сохранены!

Вы уверены?

Отменить удаление будет невозможно

Скопировать BOM

Введите название

Квота запрошена

Отображение загруженного файла

Запись начинается на строке

12

Предварительный просмотр вашего файла отображается ниже. Ваши столбцы были сопоставлены на основе содержания вашего файла. Пожалуйста, просмотрите выбранные варианты и используйте выпадающие списки над каждым столбцом, чтобы внести какие-либо изменения, а также сопоставить столбцы, которые мы не смогли отобразить автоматически. Требуется столбец как для номера детали, так и для количества.

Спасибо!

Ваша заявка отправлена

Страница не найдена

КАТАЛОГ ТОВАРОВ







0 0.00 ₽



ПОИСК

ПАРАМЕТРЫ

Цена (₽):

от до

Название:

Артикул:

Текст:

Выберите категорию:

Все TV. AUDIO. VIDEO » Разветвители Сплитеры » Переходники » Прочие Диоды » Диодные мосты » Тиристоры, симисторы » Индикаторы » Стабилитроны » Оптопара » Выпрямительный » Варикап » Шоттки » Фотодиоды » Супрессоры Динамики Инструмент » Ручной »» Отвертки »»» Монтажные »»» Диэлектрические »»» Наборы »»» Прочие »» Оптические приспособления »»» Наголовные лупы »»» Монтажные лупы »»» Бестеневые лупы »»» Прочие »» Губцевый инструмент »»» Бокорезы, Кусачки »»» Плоскогубцы, Тонкогубцы, Длинногубцы »»» Клещи обжимные »»» Прочие »» Инструмент »»» Пинцеты »»» Скальпели, Ножи »»» Прочие »» Расходные материалы и аксессуары »»» Сверла »»» Жало »»» Прочие » Электрический »» Паяльники »» Клеевые пистолеты »» Термофены »» Прочее »» Паяльные станции Источники питания » Аккумуляторы »» R03/ AAA/ 286 »» R06/ AA/ 316 »» Свинцово-кислотные »» Прочие аккумуляторы »» литий-полимерные аккумуляторы » Блоки питания » Зарядные устройства » Конверторы » Элементы питания »» R03/ AAA/ 286 »» R06/ AA/ 316 »» R14/ C/ 343 »» R20/ D/ 373 »» 3R12/ 3336 »» 6F22/ крона »» Часовые элементы »» Литиевые диски »» Батарейки для сигнализации »» Фотоэлементы »» Для слуховых аппаратов »» Прочие элементы питания » Прочие Кабельная продукция и аксессуары » Кабель »» Акустический »» Силовой »» Телевизионный »» Телефонный »» Прочие кабеля » Крепление кабеля » Провод » Прочие » Удлинители »» Сетевые »» Прочие » Шлейфы » Шнуры Коммутационные изделия » Клеммы » Кнопки » Микрокнопки » Микропереключатели » Ответвители » Панельки » Переключатели » Прочие » Соединители » Тумблеры » Герконы Конденсаторы » Неполярные » Полярные » Пусковые КОПИ-центр Микросхемы Пайка. Клей. Химия. » Клей » Припой » Химия » Маркеры » Прочие Платы макетные Приборы » Мультиметры » Прочие Разъемы » Аудио. Видео » Авиационные » Антенные » Зажимы » Кабельные наконечники » Клеммники. Клеммные колодки. » Промышленные » Питания » D-SUB » IDC » USB » Высокочастотные » Штыри и гнезда для плат » Прочие Расходные материалы » Изолента » Термоусадочная трубка » Прочие Резисторы » Постоянные резисторы » Переменные резисторы » Варисторы » Прочие Реле Светодиоды Светодиодная лента. Аксессуары » Светодиодная лента » Блоки питания » Аксессуары Телефония » Вилки » Розетки » Шнуры Транзисторы Установочные изделия » Вентиляторы » Держатели »» Держатель батареек »» Держатель предохранителя »» Держатель светодиодов » Звукоизлучатели » Микрофоны » Кварцевые резонаторы » Прочие » Ручки для РЭА » Метизы, крепеж Устройство защиты » Выключатели-автоматы » Предохранители »» Автопредохранители »» Автоматические выключатели »» Термопредохранители »» 4х15 »» 5х20 »» 6х30 »» 10х38 »» Прочие »» Предохранитель СВЧ Чип конденсаторы » 0805 » 1206 » 0607 » Танталовые » Прочие Чип резисторы » 0805 » 1206 » Прочие Электролампы » Для фонарей » Неоновые » Коммутаторные » Самолетные » Специальные и профессиональные » Миниатюрные » Люминисцентная » Светодиодные Электротехнические изделия » Вилки » Выключатели » Патроны » Переходники » Розетки » Стартеры » Тройники » Прочие Прочее » Радиоприемники » Метеостанции Заказ 1-2. sale ruelectronics

Производитель:

Все1-2.saleA&OABBACPAgelentALFAAMDAMSAMTECHAnalog DevicesAnarenANENGAnhui Safe Electronics Co., LtdAnsmannAPECapeuronASDATMEGAATMELAttacheAUKAVEAVIORAAVS ELECTRONICSAVXAWSWBAOKEZHEN ELECTRONICBaronsBerlingoBOOMBosi toolsBOURNSBRIDGELUXBrunoViscontiBRUSHTIMECamelionCANNONCapXonCardinallCCOChangCHEMI.CONCHIPSEACNDIYLFCNEIECComchipComtechConnectorConnflyCRAZYPOWERCREECROWNCZTDaewooDC ComponentsDegsonDeltaDigitexDingfengDIODESDIOTEC SEMICONDUCTORDPTDPT Diptronics ManufacturingDragon SityDuracellEASTEastpowerEATONEcmaxEcolaEddingEEMBEKFEKF ElectrotechnicaElcoELEMENTElzetEnergenieEnergizerEnergy Tehnology CoEnlincaEPCOSEPISTARERGOLUXErichKrauseESKAFairchildFANUCFeronFinderFITFOCUSrayFORYARDFSCFujiG-NORGalaxyGarinGaussGEGeneralGERMANYGL (New Land Group Co., LtdGolden PowerGOODSKYGPGTFGuanzhou HohgLi Opto-ElectronicHebeiHelvarHi-WattHITACHAICHITACHIHITANOHoneywellHXSHyelesiontekHyundaiiEKImationInfineonINFINIONIRFJAKEMYJamiconjaZZwayJBJETTJIAJiaweicheng Elctronic CoJieJietong SwitchJl WorldJOOTAJoyin Co. , LTDJWCOJYUKAINAKBPMKBTKECKellerKEMET Electronics CorporationKFKIAKiccKingbrightKlaukeKlebebanderKLSKodakKOH-I-NOORKOMEKomironKomtexKOOCUKRAFTOOLLast oneLDLEXTARLGLITEONLittle DoktorMactronicMAKELMAKR PLASTMaster Instrument Corporation (MIC)Matsushita PanasonicMaxellMCCMCHPMean WellMECHANICMicrochip Tehhology IncMinamotoMirexMoellerMOLYKOTEMONO ElectrikMULTICOMPMurataNavigatorNEOMAXnetkoNEXNonameNSNSCNVE CorpNXPOmronONSOsramOT-LEDPan idnPanasonicParkPhilipsPHOENIX LIGHTPHOENIX LIGHTPilaPOWER CUBEPOWERMANPREMIERPROconnectProffProsKitProsKit,PulsarPWRQINGYINGQSIR6RaymaxRenataRenesasREXANTRobitonRubiconRubyconRUiCHiRUSFLUXS-LineSafeLineSAFFITSAFTSAIFUSamsungSamwhaSanyoSchneider ElectricSenonAudioSEPSHARPSHESIBASiemensSilan MicroelectronicsSIMCOMSINOTOP TRADING Co. LTDSLSmartBuySOLINSSong Huei ElectricSonySPC TechnoligySTST1StabiloSTANDARTSTAYERSTMicroelectronicsSunmateSUNONSunriseSuntanSupertechSUPRASWEKOSwitronicSZCTaizhonTaizhouTALEMATDKTDK Corporation of AmericaTDM ELEKTRICTE ConnectivityTEAPOTexasTexas InTidarTITANTOKERToshibaTRECTTi RelayTTi Relay (Tai Shing Comp)TycoULTRA LIGHTUltraFlashUNEVersalUNI-TUnielUTSVansonVartaVerbatimVetusVishayVitooneVolpeVOLSTENWagoWalsin LihwaWEENWeidyWelsoloWettoWoltaXicon Passive ComponentsXing yuanquanXLSemiYAGEOYANGZHOU POSITIONING TECH. Co., LTDYBCYCD (Yueqing Chaodao Electrical Conne…Yi FengYiHuAYinZhouYJYOUKILOONYREYun-FanZEONZeonZFZhenhuiZhenHui Electronics CoZhongboАЛЗАСАльфаАтлант-ИзобильныйБелая церковьБЭЛЗВекта-21ГаммаГарнизонГлобусДалексЕвро профильЕрмакЗУБР ОВКИнтегралИСКРАИЭККалашниковКЗККитайКонтактКонтакт г.Йошкар-ОлаКопирКосмосКремнийКронаКунцево-ЭлектроКЭЛЗЛисмаЛучМастерМастикс ОООМикроММоментНе определенНева пластик ОООНЗКНОМАКОННТЦОБЛИКОНЛАЙТОпалтекОтечественныеПайка и монтажПаяльные материалыПОЛИКОНДПромреагентПромТехКЗК (Кузнецкий завод конденсатор)ПротонРадиодетальРадиоТехКомплектРезисторРесурсРЗППРикорРикор-ЭлектрониксРоссияРусАудиоСАВСветСветоприбор г. МинскСеймСигналСинтроникСклад РЭКСледопытСмолТехноХимСпутникСТАРТТРОФИУкркабельФАZАФАЗАФотонХенькель-русЧЭАЗЭверестЭлеком г. ПензаЭлектрик Дом Строй ОООЭлектрическая МануфактураЭЛКОД ЗАОЭраЭРКОН

Результатов на странице:

5203550658095

Задать вопрос

Как вас зовут:

Ваш вопрос:

• Я согласен(на) на обработку персональных данных.

Пароль

Забыли пароль?
Регистрация

Этот сайт использует cookie-файлы и другие технологии для улучшения его работы. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Хорошо

Распиновка транзистора

TIP36C, объяснение, характеристики, технические характеристики, эквиваленты, применение

Сегодня мы собираемся обсудить транзистор Tip36C. Это мощный транзистор в корпусах TO-218 и TO-247. В этом посте вы найдете распиновку транзистора TIP36C, объяснение, функции, технические характеристики, эквиваленты, области применения и другую информацию.

Реклама

Реклама



Характеристики / Технические характеристики:

• Тип упаковки: TO-218 и TO-247
• Тип транзистора: PNP
• Максимальный ток коллектора (IC): -25A
• Максимальный пиковый ток коллектора (ICM): -40A
• Максимальное напряжение коллектор-эмиттер (VCE): -100 В
• Макс. напряжение коллектор-база (VCB): -100 В
• Максимальное напряжение эмиттер-база (VBE): 5 В
• Максимальное рассеивание коллектора (шт.): 125 Вт
• Максимальная частота перехода (fT): 3 МГц
• Минимальное и максимальное усиление постоянного тока (hFE): от 25 до 50
• Максимальный диапазон температур хранения, эксплуатации и перехода: от -65 до +150 градусов по Цельсию



NPN Complementary:

NPN Complementary of TIP36C is TIP35C



Replacement and Equivalent:

TIP36B, 2SB686, BD250C, BD546C, BD746C, BUX48A



Описание / описание транзистора TIP35C:

TIP36C — хороший PNP-транзистор большой мощности, доступный в корпусах TO-218 и TO-247. Транзистор предназначен для приложений общего назначения и может использоваться в различных общих приложениях переключения и усиления.

Максимальный ток коллектора транзистора составляет -25 А, что вполне достаточно для управления различными сильноточными нагрузками, такими как двигатели, мощные светодиоды, лампы, мощные реле, части цепи и различные устройства. Кроме того, максимальное напряжение между коллектором и эмиттером составляет до -100 В, что является еще одним плюсом, поскольку с такой возможностью высокого напряжения вы можете легко управлять нагрузками ниже 100 В. Помимо этого, транзистор также является хорошим усилителем и может использоваться для создания мощного аудиоусилителя или его также можно использовать в паре с TIP35C в схемах аудиоусилителя.

Характеристики транзистора также вполне приемлемы, как уже упоминалось выше, максимальный ток коллектора составляет -25А, а максимальное напряжение между коллектором и эмиттером -100В. Максимальный пиковый ток коллектора составляет до -40 А, максимальная частота перехода составляет 3 МГц, максимальное усиление постоянного тока составляет 50, а общая рассеиваемая мощность составляет до 125 Вт.

TIP36C также доступен в других версиях с более низким напряжением между коллектором и эмиттером. Например, TIP35 имеет максимальное напряжение коллектор-эмиттер или (VCEO) -40 В, версия TIP36A имеет VCEO -60 В, а версия TIP36B имеет VCEO -80 В. В остальном между ними нет большой разницы, и они могут использоваться взаимозаменяемо, если ваша нагрузка подпадает под их классификацию коллектор-эмиттер или VCEO. Например, если вы используете TIP36 с напряжением VCEO -40 В и управляете нагрузкой, требующей около 30 В, то нет необходимости использовать высоковольтную версию (TIP36C), и TIP36 будет работать нормально.



Где мы можем его использовать и как использовать:

Как уже говорилось, это транзистор общего назначения с хорошими характеристиками и характеристиками, поэтому возможности широкие. Существует множество приложений, в которых вы можете использовать этот транзистор, некоторые из которых мы упоминаем здесь: солнечные батареи, зарядка аккумуляторов, источники питания, автомобили, усилители и т. д. Более узкий список приведен ниже под заголовком приложений.



Области применения:

Различные типы приводных двигателей

Солнечные зарядные устройства

ИБП

Зарядные устройства аккумуляторов

Аккумуляторные батареи

Светодиоды и лампы

Управление любой нагрузкой.



Руководство по безопасной эксплуатации / Абсолютные максимальные рейтинги:

Следуйте этим инструкциям по безопасной эксплуатации для повышения производительности. Чтобы получить наилучшую и долгосрочную работу с любым транзистором или компонентом, рекомендуется не доводить его до абсолютного максимального значения. Эксплуатация любого компонента на максимальной мощности может привести к повреждению компонента или снижению производительности, а также сократить срок его службы. Поэтому рекомендуется использовать компонент как минимум на 20% ниже его абсолютного максимального значения.

• Максимальный ток коллектора составляет -25 А, поэтому не подключайте нагрузку более -20 А.
• Максимальное напряжение между коллектором и эмиттером составляет -100 В, поэтому не подключайте нагрузку более 80 В.
• Используйте подходящий радиатор с транзистором.
• И всегда храните и используйте его при температуре выше -65°C и ниже +150°C.



Техническое описание:

Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в браузере.

https://cdn.datasheetspdf.com/pdf-down/T/I/P/TIP36C_ONSemiconductor.pdf

Транзистор TIP36C: эквивалент, распиновка, спецификация, техническое описание

• TIP36C представляет собой кремниевый мощный транзистор PNP POWER
.
• Напряжение между коллектором и эмиттером -100 В
• Напряжение коллектор-база – 100В
• Напряжение между эмиттером и базой равно – 9 В. 0013 5В
• Ток коллектора -25А
• Импульсный ток коллектора -50А
• Базовый ток – 5A
• Рассеиваемая мощность 125 Вт
• Коэффициент усиления по постоянному току от 10 до 50hFE
• Температура перехода от -65 до +150℃
• Напряжение насыщения коллектор-эмиттер ( В _{CE (SAT)} ) составляет от -1,8 до 4 В
• Частота перехода 3 МГц
• Низкое напряжение насыщения коллектор-эмиттер

Схема контактов транзистора TIP36C Схема контактов транзистора TIP36C

Номер контакта	Имя контакта	Описание
1	База	База является триггером для транзистора
2	Коллектор	Ток протекает через коллектор
3	Излучатель	Ток протекает через эмиттер



Блок транзисторов TIP36C

TIP36C — это мощный транзистор, который имеет два корпуса устройств, такие как TO-247 и TO-218.

TO-247 представляет собой корпус со сквозными отверстиями, покрытый эпоксидно-пластиковым материалом, обладающим более высокой термостойкостью, а задняя часть корпуса имеет металлическое покрытие, которое способствует передаче тепла к радиатору.

TO-218 представляет собой более громоздкий корпус со сквозным отверстием, изготовленный из эпоксидного/пластикового материала и используемый для обеспечения более высокой температурной стойкости, а остальная часть выполнена из металла, который используется для перемещения к радиатору.

Описание электрических характеристик транзистора TIP36C

Мы объясняем основные электрические характеристики транзистора TIP36C, это описание действительно полезно для лучшего понимания транзистора и поможет в процессе замены.

Характеристики напряжения

Характеристики напряжения транзистора TIP36C: напряжение между коллектором и эмиттером составляет -100 В, напряжение между коллектором и базой составляет -100 В, а напряжение между эмиттером и базой составляет -5 В. Характеристики терминального напряжения выше.

Напряжение насыщения коллектор-эмиттер транзистора TIP36C составляет от -1,8 В до -4 В, что является значением напряжения переключения области.

Характеристики тока

Значение тока коллектора составляет 25 А на транзисторе TIP36C, значение тока указывает на максимальную нагрузочную способность устройства.

Импульсное значение тока коллектора транзистора TIP36C составляет 50 А, эти значения в основном зависят от ширины импульса устройства.

Базовое значение тока транзистора TIP36C составляет 5 А, это ток срабатывания устройства.

Характеристики рассеяния

Мощность рассеяния на транзисторе TIP36C составляет 125 Вт, мощность рассеяния является произведением значений напряжения и тока транзистора.

Коэффициент усиления по току

Текущее значение усиления транзистора TIP36C составляет от 10 до 50hFE, значение усиления транзистора указывает на его усилительную способность.

Температура перехода/рабочая температура

Температура перехода/рабочая температура от -65 до 150℃

Частота перехода

Значение частоты перехода транзистора TIP36C составляет 3 МГц.

Транзистор TIP36C СПЕЦИФИКАЦИЯ

Если вам нужна таблица данных в формате pdf, пожалуйста, нажмите на эту ссылку комплект электрических спецификаций.

При замене нам нужно проверить детали PINOUT и значения напряжения транзисторов, которые мы выбрали в качестве эквивалента.

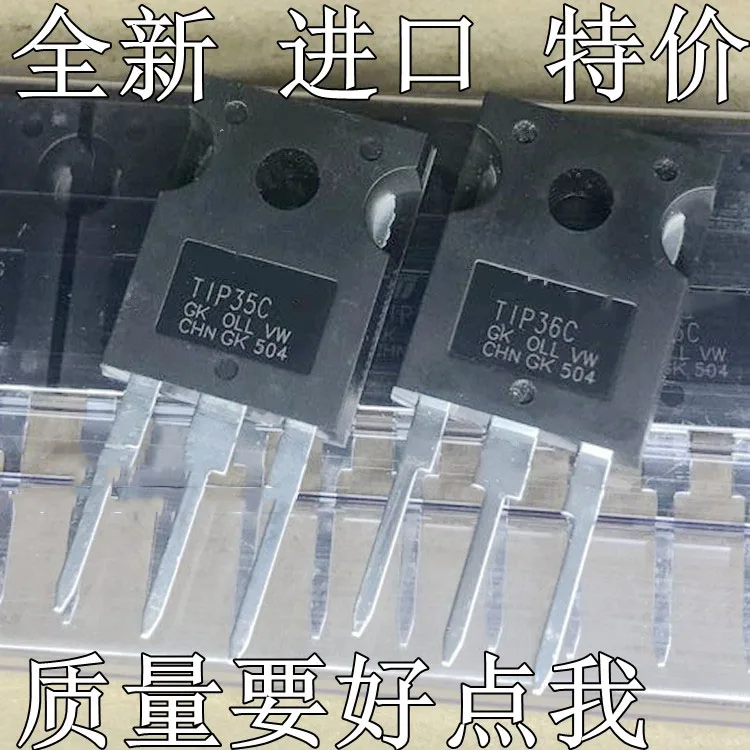

Транзистор TIP36C комплементарный

Транзистор TIP35C NPN является комплементарной парой транзисторного устройства TIP36C PNP.

TIP36C, NTE393 и 2SB686

В приведенной ниже таблице приведены электрические характеристики транзисторных устройств TIP36C, NTE393 и 2SB686. Сравнение списка полезно для лучшего понимания устройства.

Характеристики	TIP36C	NTE393	2SB686
Напряжение между коллектором и базой (VCB)	-100 В	-100 В	-100 В
Напряжение между коллектором и эмиттером (VCE)	-100 В	-100 В	-100 В
Напряжение между эмиттером и базой (VEB)	-5 В	-5 В	-5 В
Напряжение насыщения коллектор-эмиттер (VCE (SAT))	от -1,8 В до -4 В	от -1,8 В до -4 В	-2,0 В
Ток коллектора (IC)	-25 А	-25 А	-6 А
Импульсный ток коллектора (ICM)	-50A	-40A	—
Рассеиваемая мощность	125 Вт	125 Вт	60 Вт
Температура перехода (TJ)	от -65 до +150°C	от -65 до +150°C	от -55 до +150°C
Термическое сопротивление, соединение с корпусом	1℃/Вт	1℃/Вт	—
Частота перехода (FT)	3 МГц	3 МГц	10 МГц
Коэффициент усиления (hFE)	от 10 до 50hFE	от 25 до 75hFE	от 55 до 160hFE
Пакет	ТО-247/ТО-218	ТО-3П	ТО-3П

В этой сравнительной таблице мы перечислили электрические характеристики каждого из этих транзисторов TIP36C, NTE39. 3 и 2SB686.

Каждый из этих транзисторов имеет одинаковые значения напряжения, TIP36C и NTE393 имеют одинаковые характеристики тока, а 2SB686 имеет низкие значения тока.

Применение транзисторов TIP36C

• Усилитель мощности общего назначения
• Приложение для переключения
• Драйвер двигателя
• Солнечное зарядное устройство
• Цепь ИБП
• Зарядное устройство
• Приложения для внешних аккумуляторов

Характеристики транзистора TIP36C Характеристики усиления по постоянному току транзистора TIP36C

На рисунке показаны характеристики усиления по постоянному току транзистора TIP36C, на графике показана зависимость усиления по току от тока коллектора.

При постоянном напряжении между коллектором и эмиттером значение коэффициента усиления начинает увеличиваться и становится постоянным, график характеристики коэффициента усиления строится в трех различных температурных диапазонах.
