Разъем RJ45, вид снизу
Разъемы RJ45
Порт RJ45 на сетевой карте
RJ45 — это распространенное название и неправильный модульный разъем (в) 8P8C (8 позиций и 8 электрических контактов), обычно используемый для подключения Ethernet и телефонных разъемов.
Ссылки «RJ» — это просто английский зарегистрированный разъем ( торговая марка jack jack ), который является частью Свод федеральных нормативных требований ( Свод федеральных нормативных актов ) США для телефонных сетей, что на самом деле означает не разъемы, а официальные стандартные соединения. (распиновка) этих разъемов. «45» обозначает число в стандарте «RJ», которого официально не существует. На самом деле не существует стандартизированного федерального стандарта «RJ» для компьютерных сетей, поскольку они не пересекают общественное пространство. Единственным официальным интерфейсом является RJ45S, который соответствует типу данных в телефонии с другой распиновкой.
Как следует из названия, 8P8C (восемь точек, восемь контактов), он имеет восемь контактов для электрических соединений . Разъем RJ45 — это физический интерфейс, который часто используется для подключения кабелей типа витая пара . Он часто используется со стандартами, такими как TIA / EIA-568-B, который описывает распиновку клеммных соединений проводки.
Это иногда путают с RJ50 (другое неофициальное название), которая на самом деле немного больше (10P10C), и которая, среди прочего, используемых для (компьютера) контроля в ИБП (инверторов), что позволяет подключение к либо USB соединение, или к последовательному соединению ( RS-232 ).
Резюме
-
1 Использование
- 1.1 Технические характеристики
-
2 Электропроводка
-
2.1 Прямая проводка
- 2.1.1 Соглашение о подключении RJ45 с кабелями на 120 Ом
- 2.2 Полное перекрестное соединение
- 2.3 Частичная перекрестная разводка
-
2.1 Прямая проводка
- 3 Размеры
- 4 ссылки
-
5 См.
Также
- 5.1 Связанные статьи
- 5.2 Внешние ссылки
Также
Использует
Чаще всего разъем RJ45 используется для прокладки кабеля Ethernet с использованием четырех контактов (две пары) или восьми контактов (четыре пары). Он также используется в качестве разъемов для офисных телефонов и для компьютерных сетевых приложений, таких как ISDN и T1 .
Но все чаще это соединение с использованием восьми контактных точек, которые используются для соединения четырех пар, необходимых для сетей со скоростью 1 гигабит в секунду, и для предварительной проводки зданий для всех «слаботочных» приложений (слабый ток). Мощность и низкое напряжение ), которые не требуют большого количества отдельных проводников. Аналогичным образом, разъем 8P8C, известный как RJ45, позволяет использовать несколько типов кабелей, скрученных попарно или нет, с экранированием или без него.
Таким образом, France Telecom рекомендует использовать RJ45, подключенный к сети звездой, для новых телефонных установок, вместо того, чтобы использовать T с 2003 года.
С , стандарт NF C 15-100 требует установки RJ-45 (розетки 8P8C с двумя или четырьмя витыми парами) для новых зданий, расширения и полного ремонта, даже если одной пары, не обязательно скрученной, достаточно для телефонии в аналоговом режиме. режим, и если сегодня большинство продаваемых телефонов имеют гибкие нескрученные кабели, оканчивающиеся вилками 6P2C (физически и электрически совместимы с розетками 8P8C).
Кроме того, Королевский указ Испании определяет варианты использования RJ-11 и RJ-45 для пользовательских точек завершения испанской телефонной сети (TR1).
Этот стандарт также действует в Канаде и США на использование гнезда RJ-45.
Технические характеристики
Первоначально обозначение RJ45 касалось только спецификаций подключения, функционального назначения распиновки и электрических характеристик кабелей и сигналов, используемых для телефонии (было несколько версий, в том числе RJ-45S, изначально предназначенный для телефонии, вышел из употребления, когда большинство устройств были удовлетворены спецификацией RJ11, требующей меньшего размера разъема и меньшего количества контактов).
Физическая форма штекерных и гнездовых разъемов, широко известных сегодня как RJ45, обычно обозначается как 8P8C (для обозначения плоского разъема, который может принимать до 8 позиций контактов, из которых 8 позиций могут использоваться как контакты, а также с обычным механическим система на стороне, противоположной контактным позициям). Этот разъем физически совместим с разъемом 6P6C (который имеет на две позиции меньше и, следовательно, на два возможных контакта для проводки меньше, и который широко используется для подключения существующих телефонов со схемой подключения RJ11).
Варианты подключения для сети Ethernet с использованием вилки или розетки, обозначенной как RJ45, поэтому в основном используют физический разъем 8P8C, но для Ethernet на скорости 10 или 100 мегабит / с (что требует использования только двух пар) четыре неиспользуемых точки могут иметь без контакта, сохраняя физическое положение, чтобы физически стабилизировать другие контакты. Аналогичным образом, для телефонии так называемые разъемы RJ11 — это разъемы 6P6C или 6P4C, или даже 6P2C или 4P2C, вилки которых могут быть вставлены в розетки 8P8C, обозначенные неправильно, но обычно RJ45, используя только центральные контакты.
Проводка
В компьютерных кабелях 10/100
При подключении со скоростью 1000 Мбит / с (1 Гбит / с ) используются 8 контактов. При подключении рабочей станции к концентратору ( концентратору ) или коммутатору ( коммутатору ) используется прямой кабель. Когда две рабочие станции должны быть соединены вместе, следует использовать перекрестный кабель. В перекрестном кабеле полезные пары поменяны местами, то есть передающая пара на одной стороне подключена к приемным контактам на другой стороне. Общее правило таково: для двух устройств, работающих на уровне 2 (MAC) модели OSI, таких как концентратор Ethernet или коммутатор без функции маршрутизации, или двух устройств уровня 3 (IP), таких как ПК или маршрутизатор, используется перекрестный кабель.
Однако большинство современного сетевого оборудования способно к MDI / MDI-X, то есть к автоматическому (де) переходу в зависимости от типа используемого кабеля, сетевых адаптеров и текущей ситуации. Это (де) пересечение выполняется программным обеспечением на уровне одного из двух адаптеров (или в пределах операционной системы) после того, как они договорились об обратном преобразовании адаптера.
Прямая проводка
Распиновка разъема RJ45
Прямой кабель (с маркировкой PATCH CABLE или STRAIGHT-THROUGH CABLE вдоль рукава) используется для подключения хост-устройства к сетевому концентратору или коммутатору .
embout 1 ⇐—⇒ embout 2

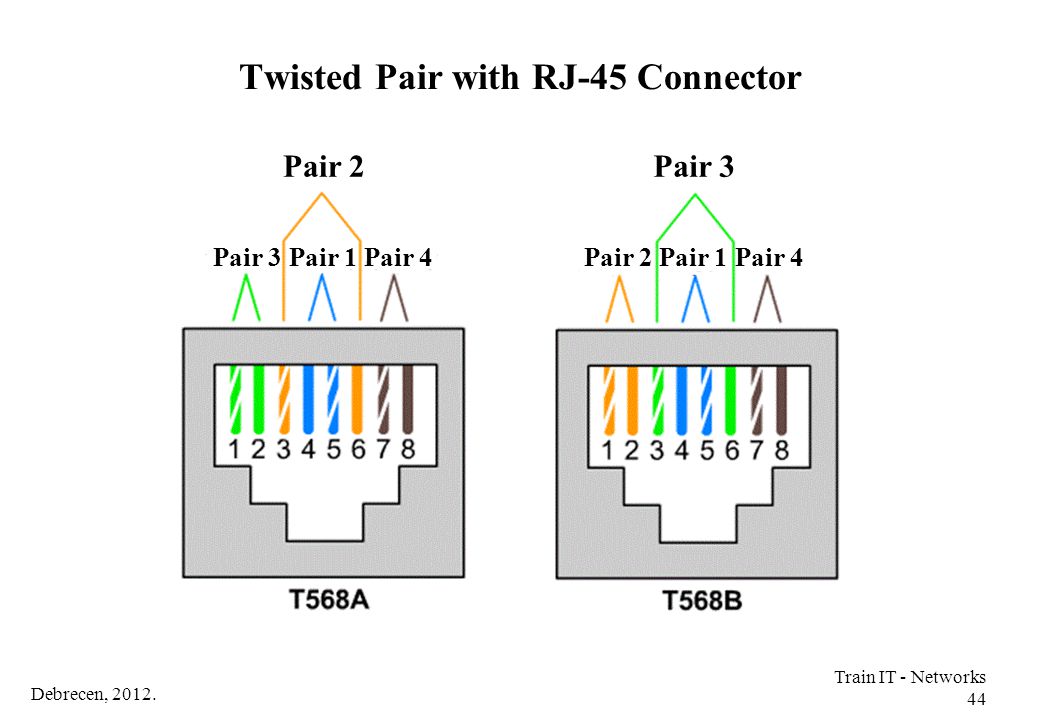

Для соединений решения в основном преобладают два стандарта проводки: стандартный T568A и стандартный T568B . Эти стандарты очень похожи, поскольку меняются местами только пары 2 (оранжевый, бело-оранжевый) и 3 (зеленый, бело-зеленый).
Даже если эти два стандарта развернуты, стандарт T568A в основном используется в жилых помещениях (часто с простыми неэкранированными кабелями типа UTP ), в то время как стандарт T568B больше используется в профессиональной области (затем с экранированными кабелями с экраном типа FTP ).
Можно отметить, что в случае прямых кабелей короткой длины, продаваемых или распространяемых уже обжатыми в торговле, эти два стандарта совместимы друг с другом, поскольку перестановка цветов ничего не меняет в электромагнитных свойствах каждого из витые пары (при условии, что один из проводов одной витой пары не меняется местами с другим, а также не меняются местами два проводника одной и той же пары).
Такие прямые кабели, совместимые с любым из двух стандартов, затем маркируются T568A / B (и часто затем экранируются с помощью экрана типа FTP или STP ). Поскольку эти кабели производятся уже с обжимами на обоих концах, не все из них используют цветовую маркировку на своих внутренних проводниках, а только маркировку, нанесенную вдоль кабеля на его внешней оболочке.
Мы также можем заметить, что если две центральные пары, 1 (синий) и 2 (оранжевый) для стандарта T568A или 1 (синий) и 3 (зеленый) для стандарта T568B, переплетаются, это делается для облегчения опрессовка розеток RJ45. Поскольку проводники расположены по кругу вокруг оси кабеля, их легче уложить в розетке и упорядочить после того, как они все отрезаны до одинаковой длины, избегая при этом их ослабления из-за чрезмерного скручивания.
| Разъем RJ45, подключенный к T568A | Кабель | Разъем RJ45, подключенный к T568A | ||||
|---|---|---|---|---|---|---|
| брошь | цвет | пара | — | пара | цвет | брошь |
| 1 | бело-зеленый | 3 | — | 3 | бело-зеленый | 1 |
| 2 | зеленый | зеленый | 2 | |||
| 3 | бело-оранжевый | 2 | — | 2 | бело-оранжевый | 3 |
| 4 | синий | 1 | — | 1 | синий | 4 |
| 5 | бело-голубой | бело-голубой | 5 | |||
| 6 | апельсин | 2 | — | 2 | апельсин | 6 |
| 7 | бело-коричневый | 4 | — | 4 | бело-коричневый | 7 |
| 8 | коричневый | коричневый | 8 | |||
| Разъем RJ45, подключенный к T568B | Кабель | Разъем RJ45, подключенный к T568B | ||||
|---|---|---|---|---|---|---|
| брошь | цвет | пара | — | пара | цвет | брошь |
| 1 | бело-оранжевый | 2 | — | 2 | бело-оранжевый | 1 |
| 2 | апельсин | апельсин | 2 | |||
| 3 | бело-зеленый | 3 | — | 3 | бело-зеленый | 3 |
| 4 | синий | 1 | — | 1 | синий | 4 |
| 5 | бело-голубой | бело-голубой | 5 | |||
| 6 | зеленый | 3 | — | 3 | зеленый | 6 |
| 7 | бело-коричневый | 4 | — | 4 | бело-коричневый | 7 |
| 8 | коричневый | коричневый | 8 | |||
Соглашение о подключении RJ45 с кабелями на 120 Ом
| RJ45 контактный | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| RJ45 T568A | бело-зеленый | зеленый | бело-оранжевый | синий | бело-голубой | апельсин | бело-коричневый | коричневый |
| RJ45 T568B | бело-оранжевый | апельсин | бело-зеленый | синий | бело-голубой | зеленый | бело-коричневый | коричневый |
| Corel / Ficome | Серый | белый | розовый * | апельсин | желтый | синий | фиолетовый | коричневый |
| BCS | синий | бесцветный | белый | желтый | апельсин | Серый | коричневый | фиолетовый |
| Телефон | белый | Серый | ||||||
| * розовая нить иногда может быть прозрачной | ||||||||
Полная кросс-проводка
Перекрестный кабель (обозначенный на оболочке CROSSOVER CABLE ) в принципе используется для подключения двух концентраторов ( концентратор ) или сетевых коммутаторов ( коммутатор ) между одним из обычных портов ( MDI ) коммутатора или концентратора большей емкости и восходящим потоком.
Порт MDI-X коммутатора или концентратора, предназначенный для подключения локальных хостов с меньшей пропускной способностью, желающих разделить полосу пропускания вышестоящего сетевого оборудования.
embout 1 ⇐—x—⇒ embout 2
Иногда его также можно использовать для соединения двух хост-устройств вместе и, таким образом, отказаться от использования концентратора или промежуточного коммутатора как части простого соединения точка-точка.
Подключение главного устройства к коммутатору или концентратору, или соединение между двумя концентраторами или коммутаторами может дополнительно выполняться с помощью перекрестного кабеля при условии, что хотя бы одно из устройств имеет кнопку MDI / MDI-. X для замены пары на используемом порте или (на более новых устройствах), что он автоматически определяет используемый кабель (система кроссовера Auto MDI / MDI-X ).
Кабели, используемые между розетками, имеют ту же природу, что и у прямого кабеля, пересечение жил выполняется только с одной стороны на одном из двух разъемов; последний, который сложнее собрать (и может увеличить стоимость кабеля в сборе), можно определить по печати MDI-X либо на самой розетке, либо на оболочке кабеля.
Но подключение кабеля к устройствам может осуществляться в том или ином направлении, причем вилки полностью взаимозаменяемы по конструкции.
Сегодня соединение между двумя хост-устройствами или между двумя коммутаторами или концентраторами почти всегда может быть выполнено с помощью прямого кабеля, сетевая карта устройств часто может анализировать, пересекается ли используемый кабель или нет (это обнаружение интегрировано в гигабитные карты). Пересечение пар кабеля легко обнаруживается автоматически по инверсии полярности сигнала, причем это происходит одновременно на центральной паре разъема, а также на другой паре, с которой он пересекается, то есть — то есть между нитями пары 1 (синий, бело-синий) с одной стороны, и между нитями пары 4 (коричневые, бело-коричневые), с другой стороны, или между контактами 4 и 5 с одной стороны и между контактами 7 и 8 с другой стороны.
Если между устройствами, не имеющими этого автоматического обнаружения, используется неправильный тип кроссового кабеля, соединение может не работать вообще, или оно может работать в ухудшенном режиме и только поочередно на одной паре (в полудуплексном режиме, в принцип на паре 1), что очень заметно снижает полосу пропускания, которая может использоваться на этой единственной паре, когда передача данных осуществляется одновременно устройствами на каждой стороне кабеля.
Этот ухудшенный режим использования (чередование на одной паре) теперь сохраняется только для возможной компенсации аппаратных сбоев, которые могут произойти на одной из пар вдоль кабеля или на одном из разъемов и разъемов.
Приведенный ниже кроссовер действителен для соединений со скоростью 1000 Мбит / с (1 гигабит в секунду).
| Разъем RJ45, подключенный к T568A | Кабель | Гнездо RJ45, подключенное к перекрестному соединению T568A | ||||||
|---|---|---|---|---|---|---|---|---|
| брошь | цвет | пара | — | пара | цвет | брошь | ||
| 1 | бело-зеленый | 3 | \ / | 2 | бело-оранжевый | 1 | ||
| 2 | зеленый | апельсин | 2 | |||||
| 3 | бело-оранжевый | 2 | / \ | 3 | бело-зеленый | 3 | ||
| 4 | синий | 1 | \ / | 4 | бело-коричневый | 4 * | ||
| 5 | бело-голубой | коричневый | 5 * | |||||
| 6 | апельсин | 2 | / \ | 3 | зеленый | 6 | ||
| 7 | бело-коричневый | 4 | / \ | 1 | синий | 7 * | ||
| 8 | коричневый | бело-голубой | 8 * | |||||
| полярность сигнала на выводе, отмеченном *, меняется на противоположную путем перестановки жил пары | ||||||||
Частичная перекрестная разводка
В случае использования кабелей и розеток RJ-45 для аналогового телефонного соединения (в основном звуковом диапазоне) необходима только одна пара, поскольку передаваемые и принимаемые сигналы передаются по одной и той же среде.
Этот тип частичного перекрестного кабеля, как показано ниже, в этом случае совместим так же, как и прямые кабели, при этом телефонное соединение выполняется по центральной паре 1 (синий, бело-синий).
Аналоговые телефонные устройства, в которых используется разъем или адаптер RJ45 (вместо классического разъема RJ11 или старого французского разъема T), подключают свой соединительный кабель к линии только с помощью центральной пары контактов (4 и 5) разъема RJ45, оставляя другие контакты не используются (преимущество этих розеток RJ45 заключается в том, что они позволяют экономично предварительно оборудовать помещение недифференцированными кабелями и настенными розетками, которые можно заделать на уровне коммутационной панели либо для телефона, либо позже для сети) .
Но поскольку некоторое старое телефонное оборудование может нести большие токи по линии, а также более высокие напряжения смещения и более низкий импеданс линии, чем то, что могут выдержать сетевые адаптеры, если полярность сигналов, передаваемых или принимаемых телефонной линией, меняется на противоположную на порте сетевой адаптер, неожиданное подключение сетевого оборудования к установкам, которые были предварительно оборудованы как для телефона, так и для сети, может повредить это незащищенное старое цифровое оборудование.
Таким образом, полное пересечение кабеля, как в предыдущем разделе, несовместимо с потребностями этого типа.
Чтобы решить эту проблему совместимости, для некоторого старого оборудования или определенных типов установок может потребоваться перекрестный кабель только между парами 2 и 3, другие 2 пары (синий / бело-синий и коричневый / белый жилы) не должны быть пересеклись. Этот частично перекрестный кабель тогда выглядит следующим образом (его не следует путать с прямым кабелем или ПАТЧ-КАБЕЛЕМ, обозначенным T568A / B и показанным выше). Он пересекает только пары, используемые сетью со скоростью 10 или 100 мегабит / с, без инверсии полярности, но не 2 другие пары, которые могут использоваться телефонной системой:
| Разъем RJ45, подключенный к T568A | Кабель | Разъем RJ45, подключенный к T568B | ||||
|---|---|---|---|---|---|---|
| брошь | цвет | пара | — | пара | цвет | брошь |
| 1 | бело-зеленый | 3 | \ / | 2 | бело-оранжевый | 1 |
| 2 | зеленый | апельсин | 2 | |||
| 3 | бело-оранжевый | 2 | / \ | 3 | бело-зеленый | 3 |
| 4 | синий | 1 | — | 1 | синий | 4 |
| 5 | бело-голубой | бело-голубой | 5 | |||
| 6 | апельсин | 2 | / \ | 3 | зеленый | 6 |
| 7 | бело-коричневый | 4 | — | 4 | бело-коричневый | 7 |
| 8 | коричневый | коричневый | 8 | |||
Вариант этого типа перекрестного кабеля (который действительно дешевый только для больших длин, хотя они чаще продаются как прямые кабели, если они уже обжаты, или продаются на заказ по метрам или в рулоне с розетками для самостоятельной сборки.
обжим с помощью специальных плоскогубцев) соединяет только 2 пары скрещенных контактов, используемых в сети 10 или 100 Мбит / с, но будет непригоден для соединения со скоростью 1 гигабит в секунду.
Поскольку этот кабель не создает обратной полярности между сигналами, подаваемыми на каждую пару контактов, автоматическое определение кроссовера, выполняемое оборудованием, совместимым с Auto MDI / MDI-X, не будет работать в режиме 1 гигабит в секунду. Таким образом, у нас есть кабель, который также не сможет работать со скоростью 1 гигабит в секунду, если мы не будем использовать правильный тип перекрестного кабеля (поскольку для работы со скоростью 2 гигабита в секунду требуется правильное подключение четырех пар), но который будет снова работайте со скоростью 100 Мбит / с (что достаточно для использования двух скрещенных пар) или даже только со скоростью 10 Мбит / с .
Поэтому иногда необходимо иметь 2 типа кабелей (этот тип частично перекрестного кабеля и обычный прямой кабель, который также может использоваться сегодня с устройствами автоматического обнаружения MDI / MDI-X), если вы не знаете, как подключено устройство. . остальная часть сети (например, в предварительно установленных розетках), поскольку устройства, которые могут автоматически определять частичное пересечение, широко не используются или недоступны, даже если сетевые адаптеры сегодня защищены от переполюсовки благодаря их поддержке автоматического обнаружения MDI / MDI-X (эта защита, однако, не позволяет использовать соответствующие пары для передачи данных, и полезная скорость теряется, поскольку сетевое устройство будет работать только с двумя из четырех пар).
Кроме того, вместо того, чтобы иметь перекрестный вилочный шнур RJ45 / RJ45, мы можем предпочесть создать «переходной адаптер», используя вилку RJ45 и розетку RJ45, соблюдая те же сборки, что и выше. Таким образом, дополнительно используя прямой сетевой шнур интересующей нас длины, мы легко получаем индивидуальный кросс-шнур, проходя через этот небольшой «переходник» (который также доступен на рынке).
Единственный недостаток здесь в том, что мы добавляем соединения и, следовательно, столько потенциальных источников ослабления — или даже потери — сигнала …
Габаритные размеры
- Размер разъема RJ45
- Длина: 11,5 мм
- Ширина: 6.5 мм
Рекомендации
- ↑ [PDF] Характеристики аналогового абонентского интерфейса, на сайте orange.com
- ↑ Стандарт NF C 15-100, на сайте Repereelec.fr
- ↑ (ы) РЕАЛ Decreto 401/2003, на сайте boe.es
- ↑ В чем разница между T568A и T568B? , на сайте cableorganizer.fr
-
↑ (in) Схемы подключения T568A и T568B — в чем разница? , на сайте controlcable. com
com
Смотрите также
Статьи по Теме
- 10BASE-T, 100BASE-TX или 1000BASE-T
- Связь
- Витая пара : кабель категории 5, 6, 6A или 7
- RJ9
- RJ11
- RJ25
Внешние ссылки
- Подключение сети Ethernet с разъемом RJ45 (DIY)
- Французский перевод How-To Ethernet, часть для витой пары
- Обожмите разъемы: прямой кабель и перекрестный кабель или обожмите штекеры RJ.
|
Зарегистрированные разъемы jack |
|
|---|---|
| RJ9 · RJ11 · RJ12 · RJ14 · RJ21 · RJ25 · RJ45 · RJ48 · RJ50 · RJ61 |
<img src=»//fr.wikipedia.org/wiki/Special:CentralAutoLogin/start?type=1×1″ alt=»» title=»»>
Телефонные разъемы и разъемы стандарта RJ-45 от TE Connectivity
Компания TE Connectivity является одним из крупнейших мировых производителей электрических разъемов, аксессуаров к ним, а также оборудования и инструмента необходимого для их монтажа.
Продукцию TE Connectivity можно встретить практически везде: в телекоммуникационном оборудовании, авиационной технике, радиотехнической аппаратуре, автомобильной промышленности и электроэнергетике.
Одним из направлений деятельности компании является производство разъемов для Ethernet и телефонных сетей.
Гнезда, устанавливаемые на кабель
Компания TE Connectivity выпускает несколько семейств гнезд, предназначенных для монтажа на кабель (рис. 1). Наиболее крупные семейства: 110 Connect, SL Series, Keystone, KL и AMP-TWIST. Общее количество видов разъемов приближается к 400. Доступны коннекторы типов RJ11, RJ14, RJ25 и RJ45. Поддерживаются скорости работы 10/100 Мбит/с и 1 Гбит/с.
Рис. 1. Гнезда, устанавливаемые на кабель
Наиболее интересными являются разъемы серии AMP-TWIST (рис. 2), обеспечивающие высочайший уровень передачи данных в диапазоне частот до 1 ГГц. Коннекторы являются полностью экранированными и имеют хорошие характеристики по электромагнитной совместимости, надежно защищая полезный сигнал от межкабельных наводок и фоновых шумов.
Рис. 2. Гнездо AMP-TWIST
Модульные гнезда AMP-TWIST устанавливается на кабель менее чем за две минуты. Высокая скорость монтажа достигается за счет встроенных в корпус гнезда лезвий для автоматической обрезки излишков проводников (технология AWC) и благодаря подпружиненному зажиму в хвостовике для кругового контакта с экраном кабеля.
Цилиндрические герметичные разъемы RJ-45 для промышленного Ethernet
Цилиндрические герметичные разъемы RJ-45 (Circular Sealed RJ-45 Connectors) — это линейка высоконадежных Ethernet-разъемов, предназначенных для быстрого и защищенного объединения устройств в сети (рис. 3).
Рис. 3. Цилиндрические герметичные разъемы RJ-45
Коннекторы предназначены для использования в суровых условиях эксплуатации при температуре от -40°С до 85°С. Степень защиты оболочки IP67 полностью исключает попадание внутрь соединения пыли и обеспечивает работоспособность при кратковременном погружении в воду.
Защитная крышка защищает розетку, когда она не используется. Надежное резьбовое соединение делает соединение устойчивым к вибрации. Преимущественно разъемы ориентированы на соединение кабелей категории 5 и 5е, но есть исполнения и для оптоволокна.
Данные коннекторы удовлетворяют требованиям спецификаций Ethernet/IP ассоциаций ODVA (Open DeviceNet Vendors Association). Область применения данных разъемов весьма обширна: это различного рода заводские помещения или открытые площадки, где возможно попадание влаги и воздействие низких или высоких температур.
Магнетики для Ethernet
Компания TE Connectivity производит широкий спектр развязывающих трансформаторов (Discrete Ethernet Magnetics) для сетей Ethernet, используемых для согласования трансивера физического уровня и собственно физического уровня (витой пары). Разработчику доступны на выбор разные по внутренней схематике конфигурации с различными коэффициентами передачи. Магнетики упакованы в стандартные корпуса для поверхностного монтажа и выпускаются как в коммерческом, так и в индустриальном температурном диапазоне.
Соответствуют всем стандартам IEEE 802.3 и ANSI X3.263.
Однопортовые гнезда Mag45- RJ45
со встроенными магнетиками
Отдельные трансформаторы при проектировании устройств Ethernet в настоящий момент используется довольно редко. Как правило, в изделие закладываются гнезда с уже встроенными магнетиками. Самыми распространенными являются однопортовые (рис. 4) — на сайте TE их представлено почти 400 видов.
Рис. 4. Однопортовое гнездо Mag45 — RJ45 со встроенным магнетиком
Розетки имеют штырьковые выводы и могут устанавливаться относительно печатной платы как горизонтально, так и вертикально. Для защиты от электромагнитных помех гнезда имеют экранирующую металлическую оболочку. Если есть необходимость в индикации состояния связи в сети Ethernet, можно выбрать разъемы со встроенными светодиодами. Цвет светодиодов и их расположение меняется в зависимости от серии гнезда. Также можно выбрать расположение фиксатора вилки в разъеме — сверху или снизу.
Температурный диапазон — коммерческий или индустриальный. По скоростям работы можно выделить две подгруппы — 10/100 Мбит/с и 1000 Мбит/с (1 Гбит/с).
Магнетики, используемые в гнездах, являются симметричными, поэтому они поддерживают функцию Auto-MDIX, позволяющую автоматически выбирать режим работы по прямой либо перекрестной обжимке витой пары.
Многопортовые модули Mag45 — RJ45 со встроенными магнетиками
Многопортовые модули Mag45 — RJ45 (рис. 5) состоят из нескольких однопортовых гнезд. Максимальное количество разъемов в одном блоке равно 8 при расположении в один ряд и 16 — при расположении в два ряда.
Рис. 5. Многопортовые модули Mag45 — RJ45 со встроенными магнетиками
Модульные гнезда RJ45/USB Mag45 — RJ45 со встроенными магнетиками
Модульные гнезда RJ45/USB Mag45 — RJ45 (рис. 6) представляют собой гибрид ранее рассмотренных однопортовых Mag45 — RJ45 и USB-разъемов. Такое сочетание весьма необычно, но может быть очень полезным при отсутствии свободного места на печатной плате или при конструктивной невозможности расположить USB- и Ethernet-разъемы вдоль одной горизонтальной плоскости.
Рис. 6. Модульные RJ45/USB Mag45 — RJ45 гнезда со встроенными магнетиками
Многопортовые Mag45 POE+
PoE — это технология, позволяющая передавать данные Ethernet и электропитание по витой паре одновременно. Данная технология используется в IP-телефонии, в точках доступа беспроводных сетей, IP-камерах, сетевых концентраторах и других устройствах, к которым невозможно подвести отдельный электрический кабель. Компания TE Connectivity производит целый ряд разъемов для реализации этой технологии (рис. 7).
Рис. 7. Многопортовые Mag45 POE+
Основным отличием данных гнезд от ранее рассмотренных является наличие центральных отводов от обмоток высокочастотных трансформаторов, на которые подается питающее напряжение со стороны передатчика и с которых оно снимается на приемной стороне.
Доступны модульные гнезда на 8, 12 и 16 портов. Расположение гнезд двухрядное.
Температурный диапазон — преимущественно коммерческий, но есть и исполнения на температуры до -40°С. Поддерживаются скорости передачи данных 10/100 Мбит/с и 1000 Мбит/с.
PlanarMag — революционная технология производства магнетиков
Требования к современным системам связи продолжают расти с каждым годом. Магнетики, как часть этой системы, становятся все более сложными. Высокая скорость передачи данных требует более жестких допусков и высокой повторяемости.
Ответом на новые жесткие требования стала технология PlanarMag — эта революционная разработка позволила полностью отказаться от традиционной ручной намотки катушек, сократить трудозатраты, добиться масштабируемости производства и одновременно повысить надежность и прочность конструкции.
Технология PlanarMag (рис. 8) основана на новейших достижениях в производстве печатных плат — структурах 3D. Данный метод известен уже несколько лет, но технологические проблемы, которые мешали его применению для интеграции феррита в печатную плату, были устранены не так давно.
Рис. 8. Технология PlanarMag
Процесс производства начинается со сверления отверстий на контролируемую глубину в стеклотекстолитовом ядре из FR4. Далее в полученные отверстия вставляются ферритовые кольца, как показано на рисунке 8а. После этого наносится эпоксидный полимер, который заполняет полости и защищает феррит. Специальная эпоксидная смола имеет характеристики, которые позволяют проходить производственные процессы панелизации, сверления и создания переходных отверстий. После отверждения смолы происходит планаризация и через препрег к FR4 добавляется медь. Это происходит при большой температуре и высоком давлении. В результате получаем двустороннюю плату с медью сверху и снизу. После завершения процессов создания переходных отверстий, травления и металлизации получается ферритовое кольцо, «опутанное» проводниками из меди. В завершении наносится паяльная маска, которая заполнит переходные отверстия и будет служить изолятором.
На рисунке 8b показан результат этого процесса.
После лазерной маркировки происходит разделение заготовки на отдельные компоненты.
Технология PlanarMag применяется для Ethernet-продуктов, включая разъемы со встроенными магнетиками, дискретные магнетики и фильтры.
На рис. 9 показан планарный магнетик, изготовленный по технологии PlanarMag, используемый в Ethernet устройствах, работающих на скоростях 10/100 Мбит/с. Он полностью отвечает спецификации IEEE 802.3 и соответствует классу «B» по классификации FCC. Размещение в стандартном корпусе обеспечивает совместимость по выводам с другими трансформаторами.
Рис. 9. Планарный магнетик, изготовленный по технологии PlanarMag
Логичным является использование таких магнетиков в разъемах RJ-45. На рис. 10 показано гнездо RJ-45 со встроенным магнетиком PlanarMag. Использование такой конструкции позволяет уменьшить конечные размеры разъема, что немаловажно в портативных приложениях.
Рис. 10. Гнездо RJ-45 со встроенным магнетиком PlanarMag
RS Компоненты | Промышленные, электронные продукты и решения
Компоненты РС | Промышленные, электронные продукты и решения- Поддержка
- Откройте для себя
- для вдохновения
- Найдите местное отделение
Разделы нашей продукции:
- Аккумуляторы и зарядные устройства
- Соединители
- Дисплеи и оптоэлектроника
- Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
- Пассивные компоненты
- Блоки питания и трансформаторы
- Raspberry Pi, Arduino и средства разработки
- Полупроводники
- Механизм автоматизации и управления
- Кабели и провода
- Корпуса и серверные стойки
- Предохранители и автоматические выключатели
- HVAC, вентиляторы и управление температурным режимом
- Освещение
- Реле и формирование сигналов
- Переключатели
- Доступ, хранение и обработка материалов
- Клеи, герметики и ленты
- Подшипники и уплотнения
- Инженерные материалы и промышленное оборудование
- Застежки и крепления
- Ручной инструмент
- Механическая передача энергии
- Сантехника и трубопровод
- Пневматика и гидравлика
- Электроинструменты, Пайка и сварка
- Компьютеры и периферия
- Уборка и техническое обслуживание помещений
- Офисные принадлежности
- Средства индивидуальной защиты и рабочая одежда
- Безопасность и скобяные изделия
- Безопасность сайта
- Испытания и измерения
UTP Стандартный разъем RJ45 8P8C CAT5e
КОНСТРУКЦИЯ:
Наш стандартный разъем RJ45 для Ethernet-кабеля CAT5/CAT5E имеет восьмипозиционную конфигурацию с восемью контактами с расстоянием между ними примерно 1 мм.
Когда ваши сплошные провода Ethernet UTP CAT5/CAT5E вставлены в эти позиции, возможность перекрестных помех сведена к минимуму; обеспечение оптимальной работы сети. Этот разъем имеет заднюю направляющую, которая захватывает проводники при вставке для точной заделки; значительно снижает вероятность плохого соединения в вашей сети.
Наши позолоченные контакты — это функция, которую мы рады предоставить. Этот уровень производства обеспечивает стойкость к коррозии и надежную работу для лучшей передачи данных. Прозрачный пластиковый корпус обеспечивает быструю и точную проверку, поэтому вы можете быть уверены в своей работе. Наконец, этот конкретный модульный разъем RJ45 поддерживает от 24 до 26 сетевых кабелей американского калибра проводов.
Детали стандартного разъема CAT5e
- Стандартный разъем RJ45
- Предназначен для одножильного кабеля UTP CAT5 и CAT5e
- Поддерживает сетевой кабель 24–26 AWG
- Позолоченные контакты
- Изготовлен из прозрачного пластика для удобства осмотра
- Совместим со всеми обжимными инструментами RJ45 CAT5/CAT6 4 4
Стандартный разъем Cat5 хорошего качества.
Буду покупать больше. Спасибо, Дэн. Мы рады, что вам понравился наш продукт. Наслаждайся работой!
Буду покупать больше. Быстрая доставка
Мы знаем, что вам не терпится надеть то, что вы заказали, поэтому мы гарантируем обработку всех товаров на складе в течение 1 рабочего дня и делаем все возможное, чтобы доставить вашу посылку в течение 2-5 рабочих дней после ее отправки с нашего склада. Для любого заказа, сделанного до 15:00 с понедельника по пятницу, он будет отправлен в тот же день. Заказы, размещенные после 15:00 в будние дни, в любое время в выходные или праздничные дни, будут отправлены на следующий рабочий день
Наши центры выполнения заказов расположены в Дир-Парке, штат Нью-Йорк, и в Лас-Вегасе, штат Невада. Мы быстрые, эффективные и гибкие. Большинство заказов готовятся в течение нескольких рабочих часов, а наша точность доставки составляет более 99,98%. С нашим разнообразием услуг по доставке и увеличенным временем доставки мы можем предоставить вам то, что вам нужно, когда вам это нужно.
Политика бесплатной доставки:
В настоящее время мы предлагаем бесплатную доставку наземным транспортом для заказов через USPS/UPS/FedEx. Заказы отправлены на P.O. Ящики, адреса APO/FPO, Гавайи, Аляска, территории США или где-либо за пределами континентальной части Соединенных Штатов исключены из этого предложения. Если у вас есть какие-либо вопросы относительно предложения о бесплатной доставке, позвоните нам напрямую по телефону (631) 940-5873 или по электронной почте [email protected]
Мы принимаем следующие способы оплаты:
Справедливая политика возврата Satmaximum
Гарантия вашего счастья. Мы гарантируем качество нашей продукции и хотим, чтобы вы были полностью довольны своими покупками. Если по какой-либо причине вы не полностью удовлетворены своей покупкой, вы можете вернуть свой товар (ы) для полного возмещения в течение 60 дней или сохранить кредит в течение 90 дней.
Чтобы инициировать возврат, свяжитесь с нашей командой по работе с клиентами, которая выдаст номер RMA и предоставит инструкции по возврату.
