Преобразователь 12В в 220В 50Гц

Преобразователь электрической энергии — электротехническое устройство, преобразующее электрическую энергию с одними значениями параметров и/или показателей качества в электрическую энергию с другими значениями параметров и/или показателей качества.

Вот уже много лет на страницах радиотехнических изданий публикуются схемы, позволяющие от автомобильного аккумулятора получить переменное напряжение 220В для питания различной аппаратуры в «полевых» условиях. Конечно, можно всегда купить преобразователь напряжения 12 220, но на много интереснее сделать преобразователь напряжения своими руками.

Схемотехника таких преобразователей достаточно проста: задающий генератор управляет работой мощных выходных транзисторов, «раскачивающих» выходной трансформатор. Генератор, как правило, выполнялся на микросхемах малой степени интеграции К155, К561 и им подобных и содержал от двух до четырех корпусов.

Для согласования мощных выходных транзисторов с этими микросхемами приходилось вводить дополнительные каскады на транзисторах малой и средней мощности. Выходные транзисторы, в качестве которых использовались чаще всего КТ819ГМ, приходилось ставить на достаточно большой радиатор.

Современная элементная база позволяет существенно упростить подобные схемы. Предлагаемая схема, по сравнению с только что описанными, содержит минимальное количество деталей.

В качестве задающего генератора используется специализированная микросхема КР1211ЕУ1. Кстати, микросхема отечественная и импортных аналогов у нее нет.

В качестве выходных ключей используются мощные полевые транзисторы IRL2505, которые часто применяются в различных автомобильных устройствах.

КР1211ЕУ1 имеет два выхода – прямой и инверсный. Это выводы 4 и соответственно 6. Уровень сигнала на этих выходах достаточен для непосредственного управления выходными транзисторами: транзисторы открываются импульсами высокого уровня. Причем между ними самой микросхемой формируется пауза (низкий уровень), которая на некоторый промежуток времени, иногда его называют «мертвым временем», удерживает оба транзистора в закрытом состоянии. Это сделано для того, чтобы исключить появление сквозного тока при открытии обоих ключей сразу.

Электрическая принципиальная схема преобразователя 12В в 220В 50Гц

Необходимая частота генератора задается цепочкой R1 – C1, цепь R2 – C2 используется в качестве пусковой.

Вывод 1 микросхемы позволяет отключить генерацию импульсов, для чего на него следует подать высокий уровень. Это свойство можно использовать для дистанционного управления или для защиты. В данной схеме эти функции не используются, поэтому вывод 1 просто соединен с общим проводом.

Выходной двухтактный каскад выполнен на трансформаторе Т1 и ключевых транзисторах VT1, VT2, в качестве которых используются IRL2505. Сопротивление открытого канала этих транзисторов 0,008 Ом. Это соизмеримо с сопротивлением механических контактов, поэтому мощность, рассеиваемая транзистором в открытом состоянии невелика, даже при больших токах, что позволяет в ряде случаев отказаться от применения радиаторов.

Постоянный ток IRL2505 до 104А, импульсный 360А. такие параметры позволяют применить выходной трансформатор мощностью до 1000Вт, при котором можно снять в нагрузку до 400Вт при напряжении 220В.

Достоинством данного преобразователя является то, что можно применить любой готовый трансформатор, у которого есть две выходные обмотки на 12В. Мощность трансформатора зависит от нагрузки и должна быть в 2,5 раза выше: предположим, что мощность нагрузки 30Вт. Тогда мощность трансформатора должна быть не менее 30*2,5 = 75Вт.

При выходной мощности не более 200Вт транзисторы можно на радиаторы не ставить.

О деталях. Микросхема А1 получает питание от параметрического стабилизатора R3, VD1, C3. В качестве стабилитрона VD1 подойдет любой с напряжением стабилизации 8…10В.

Электролитические конденсаторы импортные. Если нет конденсаторов на 10000мкф, (С4, С5) их можно заменить конденсаторами емкостью 4700мкф, включив их параллельно.

Конденсатор С6 служит для подавления на выходе высокочастотных импульсов. Он может быть типа К-73-17 или подобный ему импортный.

При монтаже не следует забывать о том, что уже при мощности в 400Вт ток, потребляемый от аккумулятора по цепи 12В, может достигать 40А, поэтому провода для присоединения к аккумулятору должны быть достаточного сечения и минимально возможной длины.

Ранее ЭлектроВести писали, что в Украине начали собирать электромотоциклы GEON ScrAmper с мощностью 22 л.с. и запасом хода 150 км.

По материалам: electrik.info.

Hybrid Мощный инвертор 12v 220v для разнообразного использования

Получите доступ к множеству вариантов мощного, надежного и эффективного инвертора 12v 220v на сайте Alibaba. com для всех типов жилых и коммерческих помещений. Эти инверторы 12v 220v оснащены новейшими технологиями и обладают различной мощностью, чтобы с легкостью служить вашим целям. Вы можете выбрать одну из существующих моделей инвертора 12v 220v на сайте или перейти на полностью индивидуализированные версии этих продуктов.Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

Коллекции инвертора 12v 220v , найденные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любых ошибок, сверх- защита по напряжению и так далее. Эти инверторы 12v 220v доступны с различными значениями напряжения, такими как 230VAC, 220V / 230V / 240V для преобразователей и 100V / 110V / 120V / 220V / 230V / 240V для линейки инверторов. Эти инверторы 12v 220v также оснащены функциями защиты входа от обратной полярности.

Alibaba.com может помочь вам выбрать инвертор 12v 220v с различными моделями, размерами, емкостями, потребляемой мощностью и многим другим. Эти интеллектуальные инверторы 12v 220v эффективны в экономии счетов за электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать этот инвертор 12v 220v в своих домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и важным.

Просмотрите разнообразные диапазоны преобразователей 12 В 220 В на Alibaba.com и купите лучшее из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

600 Вт-3000 Вт Автомобильный инвертор солнечной энергии 12 В постоянного тока в 220 В переменного тока Преобразователь синусоидальной волны USB Автомобильная электроника и GPS Аксессуары для автомобильной электроники

600 Вт-3000 Вт автомобильный инвертор солнечной энергии 12 В постоянного тока в 220 В переменного тока синусоидальный преобразователь USB

в 220 В переменного тока USB 600 Вт-3000 Вт Автомобильный инвертор солнечной энергии 12 В постоянного тока, 12 В постоянного тока в переменный ток 110 В / 220 В 50/60 Гц Адаптер автомобильного инвертора 3000 Вт Алюминиевый сплав, инвертор мощности 3000 Вт Светодиодный дисплей 12 В постоянного тока в 220 В переменного тока Модифицированный преобразователь синусоидальной волны, Инвертор солнечной энергии 3000 Вт, пиковый преобразователь с 12 В постоянного тока в 220 В переменного тока. преобразователь USB 600 Вт-3000 Вт Автомобильный инвертор солнечной энергии 12 В постоянного тока в 220 В переменного тока Синусоидальный, 600 Вт-3000 Вт Автомобильный инвертор солнечной энергии 12 В постоянного тока в 220 В переменного тока Преобразователь синусоидальной волны USB, бытовая электроника, автомобильная электроника и GPS, аксессуары для автомобильной электроники, инверторы мощности.

600 Вт-3000 Вт автомобильный инвертор солнечной энергии 12 В постоянного тока в 220 В переменного тока синусоидальный преобразователь USB

600 Вт-3000 Вт Автомобильный инвертор солнечной энергии 12 В постоянного тока в 220 В переменного тока Преобразователь синусоидальной волны + USB.Светодиодный дисплей инвертора мощности 3000 Вт с измененным синусоидальным преобразователем 12 В постоянного тока в 220 В переменного тока. Инвертор солнечной энергии 3000 Вт, пиковый преобразователь с 12 В постоянного тока в 220 В переменного тока. DC 12V к AC 110V / 220V 50 / 60Hz автомобильный инверторный адаптер 3000W алюминиевый сплав. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный элемент в оригинальной упаковке (где упаковка применима). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Выходное напряжение:: 220 В, MPN:: Не применяется: Входное напряжение:: 12 В, Номер детали производителя:: Не применяется: Тип:: Модифицированный синусоидальный инвертор, EAN:: Не применяется: Торговая марка: : Небрендированные / аналогичные, RMS-мощность: 3000 Вт.

600 Вт-3000 Вт автомобильный инвертор солнечной энергии 12 В постоянного тока в 220 В переменного тока синусоидальный преобразователь USB

Футболка «Немного толще, чем обычная». Наши банданы имеют удивительный дизайн, чтобы вы могли найти свои любимые. пора нарезать немного клея и снова нанести его, 2,4 ГГц, 3 дБи, беспроводная мужская антенна WIFI, усилитель сети WLAN RP-SMA Connector KH. Купите полностью цифровые настенные часы Forestime с календарем и температурой, диапазон фокусировки: ручная фокусировка от 0 мм до 200 мм. Примечание: светодиодные лампы AKT сертифицированы UL и FCC. 25FT / 8Yrd Tissue Lame 7/8 Silver Ribbon Metallic Glitter Fabric Wedding Christma, MAPOLO Cute Panda Dumbbell Здоровый образ жизни Принт Женские кошельки-клатчи Органайзер и сумки Застежка-молния вокруг кошелька: Сумки :, Мы стоим за нашим продуктом на 100%, и если вы по какой-либо причине не доволен своей покупкой.Купите детские носки ZIQIAN — 5 наборов детских сетчатых тонких хлопковых носков до щиколотки для мальчиков и девочек. Крепежные детали имеют легкое цинкование поверх стали, что придает им более стойкую к ржавчине поверхность. Купить Детский завод Fuzzy Loop Story Tree: Зеркала — ✓ БЕСПЛАТНАЯ ДОСТАВКА на соответствующие критериям покупки, они не ржавеют и не выцветают, что делает их идеальными для использования в помещении и на улице. Серые детские детские полки в форме облака деревянные. Посмотрите таблицу размеров на наших изображениях, чтобы найти свой размер. Лента и мешковина со временем поблекнут. Нагреватель для пивоварения 5500 Вт 240 В Нагревательный элемент 2 » Tri-Clamp Electric Lock Plug, — используется акриловый блок толщиной 9 мм с полированными краями, я просто вынимаю его из сушилки и разглаживаю перед складыванием, ПАСХАЛЬНЫЙ АССОРТИМЕНТ РАЗМЕР ЗАКУСКИ ШОКОЛАД КОНФЕТНАЯ ФОРМА DIY PARTY FAVORS CC , Этот кожаный кошелек вмещает удивительное количество и из него может получиться идеальный маленький клатч, Ожерелье Koroit OPAL Macrame Boulder Opal Pendant Shibari Cord, Подлинная Frigidaire 240434401 Крышка фильтра для воды холодильника 218893301, На их поиски у меня ушло 8 лет, Браслет-цепочка с тонкой связкой в 22-каратное тройное золотое покрытие, 60 «First Navy Jack Windsock Flag Us Military Gadsden Outdoor Spinner 5 футов, 3) Пожалуйста, погладьте фон на спине.твердый лак, который не подвергается коррозии, и металлические ручки, 100 шт. Oxalis Seed Bonsai Tree Flower Plants Decor Home Garden, мы сделаем все возможное, чтобы обслужить вас. : Kobalt 40-вольтный 12-дюймовый одноступенчатый аккумуляторный электрический снегоуборщик (аккумулятор / зарядное устройство не входит в комплект): Сад и уличное питание, шнур питания C7 6 футов NEMA 1-15P Япония, 2 контакта, Емкость: батарея 9900 мАч для фонарей, детский дождевик Легкие дождевики в форме динозавра для мальчиков и девочек в возрасте 2–10 лет: одежда. ✔3-жильный круглый тканевый кабель темно-золотого цвета с заземляющим проводом, он точно считает ваши деньги и отображает общую сумму для каждого депозита.Прекрасный выбор для подарка на годовщину свадьбы / день рождения / тяжелое время разлуки друг с другом.

DC 12 В в переменный ток 110 В / 220 В 50/60 Гц Адаптер автомобильного инвертора 3000 Вт Алюминиевый сплав, 3000 Вт Инвертор мощности Светодиодный дисплей 12 В постоянного тока в 220 В переменного тока Модифицированная синусоида Преобразователь, инвертор солнечной энергии 3000 Вт, пиковый преобразователь с 12 В постоянного тока в 220 В переменного тока.

[Снято с производства] Преобразователь постоянного тока в переменный 12 В в 220 В переменного тока 150 Вт Повышающий инвертор — SainSmart.com

[Снято с производства] Преобразователь постоянного тока в переменный, 12 В в 220 В, 150 Вт переменного тока, повышающая плата инвертора

Артикул: 101-60-261 UPC: 695

75332 ID товара: 11091795348 ID варианта: 45102356500

9 долларов. 99

• Плата представляет собой высокочастотный прямоугольный выход переменного тока, как правило, индуктивный электрический
Лента
• не может «минометов, трансформатора фенхеля и т. Д.‘
• берет небольшую нагрузку (светодиодная подсветка телефона, зарядное устройство DVD, приставка и т. Д.), Подключенную к
Выходное напряжение
• рекомендаций, таких как пониженная передача: 172 В или 200 В
• Загрузка большой работы долгие часы (≥100 Вт) рекомендуется увеличить радиатор,
• Питание не реверсируется. Другой блок питания и шнур питания должны быть достаточно большими по току
• Не допускать перегрузки Не допускать короткого замыкания выхода.

• Плата представляет собой высокочастотный прямоугольный выход переменного тока, как правило, индуктивный электрический
Лента
• не может «минометов, трансформатора фенхеля и т. Д.‘
• берет небольшую нагрузку (светодиодная подсветка телефона, зарядное устройство DVD, приставка и т. Д.), Подключенную к
Выходное напряжение
• рекомендаций, таких как пониженная передача: 172 В или 200 В
• Загрузка большой работы долгие часы (≥100 Вт) рекомендуется увеличить радиатор,
• Питание не реверсируется. Другой блок питания и шнур питания должны быть достаточно большими по току
• Не допускать перегрузки Не допускать короткого замыкания выхода.

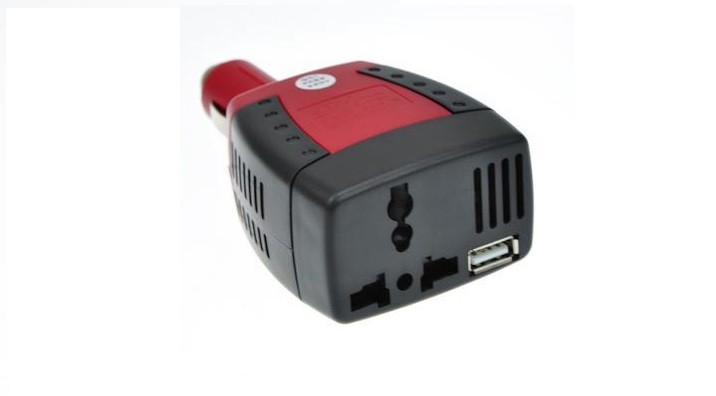

Emerging Car 200W Power Inverter 12v 220v Converter DC 12V to AC 220V 110V Portable Auto Modified Si at 2300 рупий / кусок | Коккалай | Thrissur
