Стандарты обжима витой пары: особенности и схемы подключения

Какие существуют стандарты обжима витой пары. Как правильно обжимать сетевой кабель. Какие схемы подключения проводников используются при обжиме витой пары. Почему важно соблюдать стандарты обжима.

Стандарты обжима витой пары: основные схемы и особенности

Обжим витой пары — важный этап при монтаже локальных компьютерных сетей. От правильности его выполнения зависит качество передачи данных и надежность сетевых соединений. Рассмотрим основные стандарты и схемы обжима витой пары, а также особенности этого процесса.

Какие существуют стандарты обжима витой пары?

Для обжима витой пары используются два основных стандарта:

• T568A
• T568B

Эти стандарты определяют последовательность подключения цветных проводников кабеля к контактам разъема RJ-45. Наиболее распространенным является стандарт T568B.

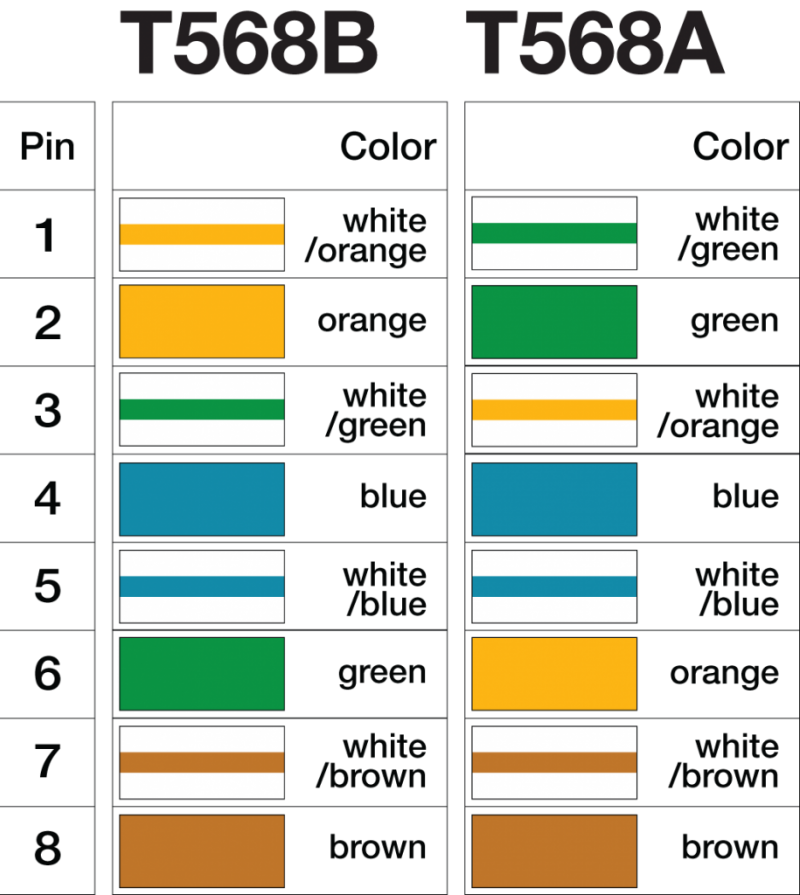

Схемы обжима витой пары по стандартам T568A и T568B

Схемы обжима по стандартам T568A и T568B отличаются порядком подключения оранжевой и зеленой пар проводников:

T568A:

1. Бело-зеленый
2. Зеленый
3. Бело-оранжевый
4. Синий
5. Бело-синий
6. Оранжевый
7. Бело-коричневый
8. Коричневый

T568B:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Почему важно соблюдать стандарты обжима витой пары?

Соблюдение стандартов обжима витой пары важно по нескольким причинам:

• Обеспечивает совместимость оборудования разных производителей
• Гарантирует правильное соединение витых пар, что критично для подавления помех
• Позволяет легко диагностировать и устранять неисправности
• Упрощает документирование кабельных систем

Несоблюдение стандартов может привести к ошибкам передачи данных и снижению производительности сети.

Какие основные типы обжима витой пары существуют?

Выделяют два основных типа обжима витой пары:

• Прямой (стандартный) обжим
• Перекрестный (кроссовый) обжим

При прямом обжиме оба конца кабеля обжимаются по одному стандарту (T568A или T568B). Перекрестный обжим подразумевает использование разных стандартов на концах кабеля.

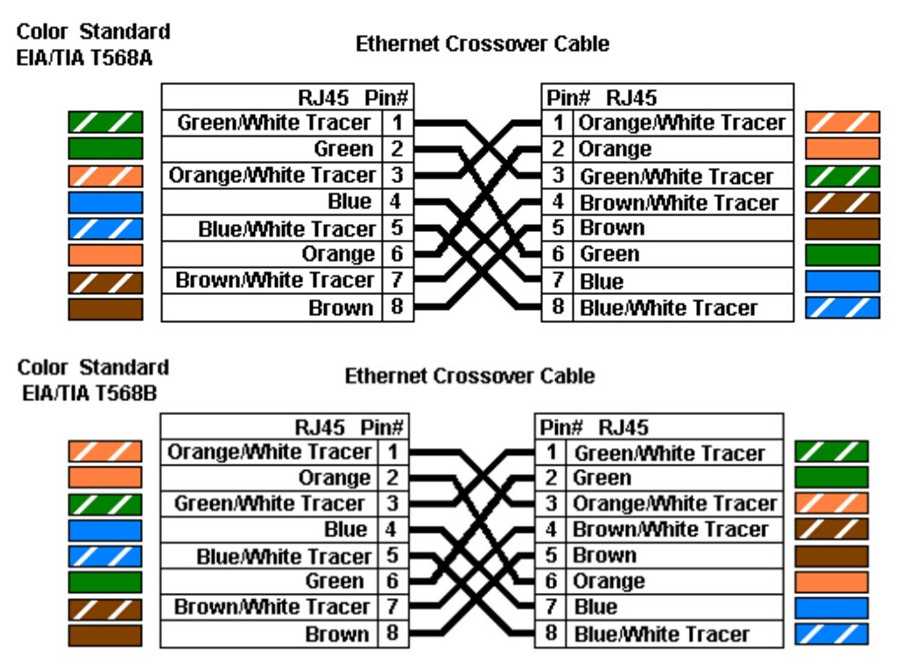

Для чего используется перекрестный обжим витой пары?

Перекрестный обжим витой пары применяется в следующих случаях:

• Для прямого соединения двух компьютеров без использования коммутатора
• При подключении устаревших моделей сетевого оборудования
• Для соединения коммутаторов между собой (в некоторых случаях)

В современных сетях необходимость в перекрестном обжиме встречается редко, так как большинство устройств поддерживает автоопределение типа кабеля.

Как правильно обжимать витую пару?

Правильный обжим витой пары выполняется в несколько этапов:

1. Снятие внешней изоляции кабеля на длину 2-3 см
2. Расплетение и выравнивание проводников
3. Выстраивание проводников в нужном порядке согласно выбранному стандарту
4. Обрезка концов проводников под прямым углом
5. Вставка проводников в коннектор RJ-45
6. Обжим коннектора с помощью специального инструмента (кримпера)
7. Проверка качества обжима тестером

Важно следить за тем, чтобы проводники были вставлены в коннектор до упора и плотно зафиксированы.

Какие инструменты нужны для обжима витой пары?

Для качественного обжима витой пары понадобятся следующие инструменты:

• Кримпер (обжимной инструмент) для RJ-45
• Стриппер для снятия изоляции
• Кусачки для обрезки кабеля
• Коннекторы RJ-45
• Тестер для проверки обжима

Использование профессиональных инструментов обеспечивает высокое качество обжима и надежность соединений.

Как проверить правильность обжима витой пары?

Проверить правильность обжима витой пары можно несколькими способами:

• Визуальный осмотр — проверка порядка проводников и глубины их посадки в коннекторе
• Использование кабельного тестера — позволяет выявить обрывы, короткие замыкания и неправильное соединение пар
• Проверка работоспособности в реальной сети — подключение кабеля и тестирование передачи данных

Рекомендуется всегда проводить проверку обжима перед использованием кабеля в сети.

Как влияет качество обжима на работу сети?

Качество обжима витой пары напрямую влияет на работу сети:

• Некачественный обжим может привести к потере пакетов данных
• Неправильное соединение пар вызывает повышенный уровень помех
• Плохой контакт проводников с коннектором снижает скорость передачи данных
• Нарушение стандартов обжима может вызвать проблемы совместимости оборудования

Поэтому важно уделять должное внимание качеству обжима при монтаже сетей.

Заключение

Соблюдение стандартов и правил обжима витой пары — важное условие для создания надежной и производительной компьютерной сети. Правильный выбор схемы обжима, использование качественных инструментов и тщательное выполнение всех этапов позволяют избежать многих проблем при эксплуатации сетевой инфраструктуры.

Классы и стандарты витой пары и сетей на ее основе

Стандарты структурированных кабельных сетей

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 05.05.2022

Как правило, в структурированных кабельных системах (СКС) чаще всего используются три международных стандарта. Это TIA 568, ISO 11801 и EN 50173. Чем же они отличаются? Прочтите эту статью, чтобы найти ответы на все вопросы.

Стандарт TIA 568

Для начала вы должны знать, что такое «стандарты TIA», прежде чем начинать напрямую с одной из его ветвей TIA 568. TIA, полное название которой — Ассоциация индустрии телекоммуникаций, аккредитована Американским национальным институтом стандартов (ANSI) для разработки добровольных и основанных на консенсусе отраслевых стандартов для широкого спектра продуктов в области информационных и коммуникационных технологий (ИКТ). Таким образом, он также упоминается как TIA ANSI, ANSI / TIA или TIA / ANSI. Иногда ее также называют TIA / EIA (Ассоциация электронной промышленности, прекратившая свою деятельность 11 февраля 2011 г.). Это первый и самый авторитетный из всех стандартов.

ANSI/TIA 568 — это набор телекоммуникационных стандартов TIA. Он определяет стандарты структурированных кабельных систем в зданиях. Текущая версия определяет несколько категорий частот канала и категорий кабелей для медных соединений на основе витой пары, таких как категория 5e (100 МГц), категория 6 (250 МГц), категория 6a (500 МГц) и категория 8 (2000 МГц). Обычно полное сопротивление линии по этому стандарту составляет 150 Ом.

ANSI/TIA-568-C.2 фокусируется на компонентах СКС на основе витой пары. Он специально охватывает кабели и компоненты витой пары категорий 3, 5e, 6 и 6a. Механические требования ANSI / TIA-568-C.2 определяют физические характеристики и механические характеристики, которым должен соответствовать кабель. Он также определяет, что производительность может быть достигнута только с использованием совместимых компонентов. Каждая категория кабеля должна состоять из четырех витых пар с одножильными или многожильными проводниками сечением от 22AWG до 24AWG, с термопластической изоляцией и общей термопластичной оболочкой диаметром не более 9,0 мм.

Другой основной стандарт ANSI/TIA-568.2-D (опубликован в сентябре 2018 г.), это новейший стандарт для витой пары, определяет требования к передаче данных и механическим характеристикам у витой пары Cat.3, Cat.5e, Cat.6, Cat.6a и Cat.8 и компонентов. Это также стандарт для патч-кордов 28AWG.

Классы витой пары по ISO 11801

ISO 11801 или ISO/IEC 11801 — это международный стандарт универсальных кабелей для помещений. Он определяет телекоммуникационные кабельные системы общего назначения (структурированные кабели), которые применяют для аналоговой и ISDN-телефонии, передачи данных, систем охраны и управления в зданиях. Он применяется как для витой пары, так и волоконно-оптических кабелей.

Он был разработан для использования в коммерческих помещениях, что совпадает с ANSI/TIA 568. В оболочке кабеля обычно используется поливинилхлорид.

ISO 11801 классифицирует витую пару таким образом:

Класс	Частота	Категория
Class A	до 100 КГц	кат.1
Class B	до 1 МГц	кат.2
Class C	до 16 МГц	кат.3
Class D	до 100 МГц	кат.5е
Class E	до 250 МГц	кат.6
Class EA	до 500 МГц	кат.6а
Class F	до 600 МГц	кат.7
Class FA	до 1000 МГц	кат.7а
Class I	до 2000 МГц	кат. 8.1
Class II	до 2000 МГц	кат.8.2

Кроме того, полное сопротивление этого стандарта составляет 100 Ом. Более того, нет оборудования с разъемами, поддерживающими класс F (кат.7) и класс FA (кат.7a), так как эти категории не признаются TIA / EIA. Именно благодаря этоииму стандарту некоторые ошибочно навают витую пару класса E, витой парой категории 6е.

Стандарт EN 50173

EN 50173 или CELENECEN 50173 — это европейский стандарт для универсальных кабельных систем. В соответствии с TIA и ISO 11801, EN 50173 предъявляет и другие дополнительные требования к сетевым кабелям . В целом этот стандарт соответствует стандарту ISO/IEC 11801, хотя обычно в нем используются кабели с оболочкой LSZH.

Стандартная серия EN 50173 разделена на пять областей (от EN 50173-1 до EN 50173-5) для различных приложений. Эти приложения включают в себя общие требования для офисных зданий, промышленных зданий, частных жилых домов и вычислительных центров соответственно.

Существует также разница в отдельных компонентах, таких как кабели и технологии подключения (например, частота линий), а также в классе установки этих компонентов, как и в ISO 11801.

Заключение

Из всего вышеперечисленного, стандарт TIA 568 используется первым и является наиболее авторитетным, EN 50173 — самый строгий из трех, поскольку он добавляет дополнительные требования, основанные на TIA 568 и ISO 11801. Как международный стандарт широко используется ISO 11801.

Если стоит выбор, где купить витую пару и компоненты СКС, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Преимущества кабельных каналов Legrand

25

March

2008

Проводные каналы дают возможность одновременной закладки в них силовой и информационной проводов, гарантируя защиту кабелей от внешних механических воздействий и влияния окружающей среды.

Открыть

Чем отличаются категории витой пары

08

September

2020

Категория кабеля витая пара — этот параметр сообщает вам, насколько быстро и на какое расстояние вы можете отправлять данные через свою локальную сеть.

Открыть

IEK GROUP модернизировала блок аварийного питания БАП40-3,0

05

October

2021

Модернизирован БАП40-3,0 IEK® – новый блок аварийного питания стал надежнее и компактнее.

Открыть

Основные принципы построения СКС

18

March

2008

Главные признаки СКС это структурированность, универсальность и избыточность. Рассмотрим структурированность, как главный термин, вынесенный в название. Сигнал передается в среде кабелей и разъемов.

Открыть

Дополнительное оборудование для гофрированных труб

26

October

2015

Краткое содержание:

1. Крепёжное оборудование
2. Виды держателей (клипс)

Статья ознакомит вас с доп. оборудованием необходимым при монтаже гофротруб, с крепёжным оборудованием и видами клипс.

Открыть

Полки для телекоммуникационных шкафов и стоек

16

December

2019

Для удобного размещения различного оборудования в телекоммуникационных шкафах предназначены вспомогательные аксессуары, к каким в свой черед причисляются и полки для шкафов и стоек.

Открыть

Рекомендуемые товары

Кабель витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-GY 4 пары серая

ethernet кабель — неэкранированный UTP — категория 5e — 4 витые пары — калибр 24 AWG — одножильный проводник (solid) — цвет серый — оболочка PVC — нгА-LS — системная гарантия 25 лет — бухта 305 метров

Кабель витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-GY 4 пары серая

Артикул: UTP-4P-Cat.5e-SOLID-GY

Цена: 9 708,75 ₽

От 25 000 ₽ 9 073,50 ₽

От 100 000 ₽ 8 479,50 ₽

Витая пара кат. 5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-GY 4 пары серая

lan кабель — неэкранированный UTP — категория 5e — 4 витые пары — диаметр 0.50 мм — калибр 24 AWG — одножильный проводник (solid) — цвет серый — оболочка LSZH — категория пожарной безопасности нгА-HF — бухта 305 метров

Витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-GY 4 пары серая

Артикул: UTP-4P-Cat.5e-SOLID-LSZH-GY

Цена: 10 836,75 ₽

От 25 000 ₽ 10 127,25 ₽

От 100 000 ₽ 9 465,00 ₽

Витая пара LSZH кат.5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-BK 4 пары черная

lan кабель — неэкранированный UTP — категория 5e — 4 витые пары — диаметр 0.50 мм — калибр 24 AWG — одножильный проводник (solid) — цвет черный — оболочка LSZH — категория пожарной безопасности нгА-HF — бухта 305 метров

Витая пара LSZH кат.5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-BK 4 пары черная

Артикул: UTP-4P-Cat. 5e-SOLID-LSZH-BK

Цена: 10 836,75 ₽

От 25 000 ₽ 10 127,25 ₽

От 100 000 ₽ 9 465,00 ₽

Обжим витой пары – инструменты и особенности монтажа

Одним из ключевых действий при прокладке кабеля в СКС является обжим витой пары.

Зміст матеріалу

• Как выполняется обжим витого кабеля
• Схемы обжима витой пары

Для корректного выполнения этого процесса существует специальный инструмент – кримпер, который можно приобрести здесь. В данной статье мы рассмотрим особенности существующих кримперов и разберем процесс работы с ними.

Итак, обжимка – важнейшая процедура при прокладке сетевого кабеля, от которой во многом зависит успех функционирования кабельной сети. Сам этот процесс проводится с целью соединения проводников кабеля с разъемом Registered Jack определенного типа (его стандарт может отличаться в зависимости от назначения сети).

В целом, можно выделить два последовательных этапа в данной процедуре обжима:

1. Зачистка витой пары от внешней изоляции;

2. Непосредственно обжим проводников.

Зачистку кабеля от наружной изоляции для отдельно изолированных проводников удобно выполнять с помощью особого инструмента, получившего название стриппер. Также данную процедуру можно осуществлять, используя универсальный инструмент для обжима. Многие кримперы включают в себя все необходимое, чтобы можно было легко и полноценно провести обжимку кабеля.

Для зачистки витой пары необходимо вставить изолированный кабель в специальное круглое отверстие кримпера соответствующего диаметра, имеющее на одной стороне выступающее лезвие. Затем инструмент прокручивается по оси кабеля и в результате оболочка с него с легкостью снимается. Благодаря тщательно выверенному размеру приспособления, кримпер позволяет снять с кабеля только саму изоляцию, не затрагивая медные проводники с собственной изоляцией.

Как выполняется обжим витого кабеля

Перед тем, как выполнять обжим кабеля, нужно также создать одинаковую линию обрезания для каждого из проводников – это позволит им правильно расположиться в коннекторе. Для этого кримпер оснащается удобными кусачками, используя которые можно тщательно выровнять проводники перед самой процедурой обжима.

Как правило, кримпер для витой пары одновременно подходит для обжима коннекторами разных типов (предусмотрен соответствующий функционал). Распространенные варианты – RJ-45 или 8P8C (сетевой интерфейс), RJ-12 и RJ-11 (телефонные коннекторы). Некоторые модели также поддерживают обжим интерфейса RJ-45 проходного типа и RJ-22. При этом сама процедура обжима в каждом из случаев выполняется одинаково из-за схожести стандартов интерфейса.

Чтобы отличить один обжимный инструмент от другого, достаточно посмотреть обозначения на корпусе кримпера. Где указано 8P – подходит для коннекторов RJ-45 под 8 пар проводников, а сокращением 6P обозначается инструмент под разъемы RJ-11, который также уступает первому по размеру.

Выполняя непосредственно процедуру обжима, нужно расположить проводники по цветам, соответствующим стандартизованной схеме, и затем вставить их в соответствующий коннектор. Следует при этом проследить, чтобы изоляционный слой тоже вошел в разъем (достаточно нескольких миллиметров) – это позволит кримперу придавить края изоляции с целью повышения надежности закрепления проводников внутри коннектора.

Поместив коннектор с проводниками внутрь инструмента, нужно сжать его ручки до получения характерного щелчка, означающего, что процедура обжима выполнена. Соединительные ножи вошли глубже внутрь корпуса и продавили контакты, а сам кабель при этом надежно зафиксировался в разъеме.

Схемы обжима витой пары

В зависимости от цвета изоляции кабельных жил, которых большое разнообразие, бывают разные стандарты обжима витой пары. Если конкретнее, то выделяется два таких вида распиновки проводников по контактам разъема RJ-45 (в последовательности 1-8 pin):

• T568A – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый;

• T568B – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый (более распространённый вариант).

При этом существует две основные схемы обжима коннекторов витой пары: прямая и перекрестная (кросс-кабель). В первом случае пары проводников с обоих концов кабеля обжимаются по одному стандарту. Второй вариант предполагает обжим с одного конца по стандарту T568A, а с другого – по T568B. Есть также консольное соединение с зеркальным отображением проводников. Данная специфика подключений обусловлена оборудованием, которое соединяется между собой.

Прямое соединение позволяет соединять сетевую карту компьютера с маршрутизатором или коммутатором (при этом схемы подключения отличаются для скорости 100 Мбит/с и 1 Гбит/с). Перекрестное соединение используется с целью соединить между собой две отдельные сетевые платы в разных ПК, также может применяться для подключения некоторых устаревших моделей роутеров.

Отметим, что в настоящее время многие из сетевых устройств способны в автоматическом режиме определять схему обжима кабеля (по технологии Auto MDI/MDI-X), выстраивая необходимое для их работы соединение, поэтому перекрестная схема существенно потеряла свою актуальность.

Подробнее узнать про обжим сетевого кабеля можно на сайте EServer, где также представлен широкий выбор монтажных инструментов и сетевого оборудования с доставкой по всей территории Украины. В городах Киев, Одесса, Днепр возможен самовывоз заказов из магазинов компании.
