Что такое радиочастотный модулятор и как он работает. Где применяются РЧ-модуляторы. Какие бывают виды модуляции сигнала. Обзор лучших моделей РЧ-модуляторов на рынке.
Что такое радиочастотный модулятор и принцип его работы
Радиочастотный модулятор — это электронное устройство, которое преобразует сигналы основной полосы частот в модулированный радиочастотный сигнал. РЧ-модуляторы используются для преобразования сигналов от различных источников, таких как видеомагнитофоны, DVD-плееры, игровые приставки, в формат, который может обрабатываться устройствами, предназначенными для приема модулированного РЧ-сигнала, например, телевизорами или радиоприемниками.
Принцип работы РЧ-модулятора заключается в следующем:
- На вход поступает исходный сигнал (видео, аудио и т.д.)
- Сигнал проходит через компаратор для сравнения с опорным значением
- Затем сигнал усиливается с помощью малошумящего усилителя (МШУ)
- В смесителе происходит объединение усиленного сигнала с высокочастотной несущей
- На выходе формируется модулированный РЧ-сигнал
Таким образом, РЧ-модулятор позволяет «упаковать» исходный сигнал в высокочастотную несущую для его дальнейшей передачи на большие расстояния с минимальными потерями.
Области применения радиочастотных модуляторов
РЧ-модуляторы нашли широкое применение в различных сферах:
- Телевидение и радиовещание — для передачи сигналов на антенны и кабельные сети
- Бытовая электроника — встраиваются в DVD-плееры, игровые приставки и другие устройства для подключения к телевизорам
- Компьютерная техника — для вывода изображения на телевизор в качестве монитора
- Автомобильные аудиосистемы — для подключения внешних устройств к штатной магнитоле
- Системы видеонаблюдения — для передачи видеосигнала от камер
- Авиация — для передачи информации на борт самолета
- Военная техника — в системах связи и радиолокации
Благодаря универсальности РЧ-модуляции, эта технология остается востребованной в самых разных отраслях, где требуется передача сигналов на расстояние.
Виды модуляции сигнала в РЧ-модуляторах
Существует несколько основных видов модуляции сигнала, используемых в РЧ-модуляторах:
- Амплитудная модуляция (AM) — изменяется амплитуда несущей в зависимости от модулирующего сигнала
- Частотная модуляция (FM) — изменяется частота несущей
- Фазовая модуляция (PM) — изменяется фаза несущей
- Квадратурная амплитудная модуляция (QAM) — комбинация амплитудной и фазовой модуляции
- Фазовая манипуляция (PSK) — дискретное изменение фазы несущей
Выбор конкретного вида модуляции зависит от требований к передаче сигнала — помехоустойчивости, эффективности использования спектра, дальности передачи и других факторов.
Преимущества использования РЧ-модуляторов
Применение радиочастотной модуляции дает ряд важных преимуществ:
- Увеличение дальности передачи сигнала за счет использования высокочастотной несущей
- Повышение помехоустойчивости передачи
- Возможность одновременной передачи нескольких сигналов на разных частотах
- Совместимость с существующей инфраструктурой (антенны, кабельные сети)
- Универсальность — один модулированный сигнал может приниматься разными устройствами
Эти преимущества обеспечили широкое распространение РЧ-модуляции в системах связи и передачи данных.
Обзор профессиональных РЧ-модуляторов для различных задач
На рынке представлен широкий выбор профессиональных РЧ-модуляторов для разных применений. Рассмотрим несколько популярных моделей:
1. 4 HDMI и компонентный HD-модулятор для COAX и IPTV
Особенности:
- 4 входа HDMI и компонентный вход YPbPr
- Поддержка разрешения до 1080p
- Выход RF для кабельного ТВ и IPTV-стриминг
- Поддержка форматов QAM, ATSC, DVB-T
- Низкая задержка 70-120 мс
Этот модулятор отлично подходит для трансляции HD-видео по существующим коаксиальным сетям на стадионах, аренах и других крупных объектах.
2. Двухканальный модулятор цифрового ТВ HDMI/YPbPr
Ключевые характеристики:
- 2 независимых канала HD или SD
- Поддержка кодеков MPEG-2 и H.264
- Аудиокодек Dolby AC/3 до 7.1 каналов
- Выход IPTV в формате UDP
- Поддержка субтитров EIA 608
Компактное решение для кодирования и модуляции двух каналов высокой четкости с поддержкой современных стандартов.
3. 16/32-канальный IPTV на RF QAM/ATSC модулятор
Возможности:
- До 16 чистых каналов QAM на выходе
- 2 входа Gigabit Ethernet
- Поддержка до 1024 TS-потоков
- Многоадресная рассылка с IGMP v2/v3
- Веб-интерфейс управления
Мощное решение для преобразования большого количества IP-потоков в RF-сигналы кабельного ТВ.
Как выбрать подходящий РЧ-модулятор
При выборе РЧ-модулятора следует учитывать несколько ключевых факторов:
- Тип входного сигнала (HDMI, SDI, аналоговый и т.д.)
- Требуемый формат выходного сигнала (QAM, ATSC, DVB-T и др.)
- Количество каналов
- Поддерживаемые разрешения и кодеки
- Наличие дополнительных функций (IPTV-стриминг, субтитры)
- Возможности управления и мониторинга
- Совместимость с существующим оборудованием
Правильный выбор модулятора позволит эффективно решить поставленные задачи по передаче сигнала и обеспечить высокое качество изображения и звука.
Настройка и подключение РЧ-модулятора
Процесс настройки и подключения РЧ-модулятора обычно включает следующие шаги:
- Подключение источников сигнала (DVD-плеер, камера и т.д.) к входам модулятора
- Соединение выхода модулятора с антенной системой или кабельной сетью
- Настройка параметров модуляции (частота, стандарт, мощность сигнала)
- Конфигурация дополнительных функций (IPTV, субтитры)
- Проверка качества сигнала на приемном оборудовании
- Точная подстройка параметров для оптимального результата
Многие современные модуляторы имеют веб-интерфейс, значительно упрощающий процесс настройки и мониторинга работы устройства.
Перспективы развития технологии РЧ-модуляции
Несмотря на развитие цифровых технологий, РЧ-модуляция продолжает оставаться востребованной. Основные направления развития этой технологии включают:
- Повышение эффективности использования частотного спектра
- Увеличение скорости передачи данных
- Улучшение энергоэффективности модуляторов
- Интеграция с новыми стандартами передачи (например, 5G)
- Развитие программно-определяемых радиосистем (SDR)
Эти тенденции обеспечат дальнейшее применение РЧ-модуляции в современных системах связи и вещания.
ТВ модулятор SM115 — 1190руб.
Главная » Конвертеры » CVBS (композитное видео) на входе » Синтезированный Телевизионный Модулятор
Описание Характеристики Отзывы (0) Похожие товары (1)

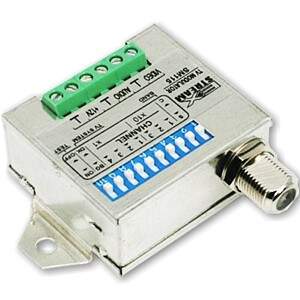

Модулятор синтезированный SM-115 с двумя боковыми полосами предназначен для преобразования низкочастотных видео и аудио сигналов в один из каналов телевизионного диапазона 55-862 МГц. Выбор необходимого частотного канала (С2-5,С6-12, UHF21-69 и S1-8, S11-40), стандарта системы телевидения, переход в режим теста осуществляются с помощью органов управления, расположенных на верхней крышке устройства.
Отличительные особенности:
— ФАПЧ кварцевая стабилизация частот несущих видео и звука
— переключение стандартов B/G/D/K
— режим теста
— компактные габариты
— подключение многожильных монтажных проводов без кабельных наконечников
Инструкция по эксплуатации SM115 (227 KB)
| Высокочастотный тракт | |
| Диапазон перестройки по частоте | С2-С5. ………………..(59.25 — 93.25 МГц)
S1-S8………………(111.25 — 167.25МГц)
С6-С12…………..(175.25 — 223.25 МГц)
S11-S40…………(231.25 — 463.25 МГц)
UHF21-69………(472.25 — 855.25 МГц) |
| Уровень сигнала на выходе «RF Out» | 80±2 дБ/мкВ |
| Номинальное сопротивление нагрузки на выходе «RF Out» | 75 Ω |
| Поднесущая звукового сопровождения | 5.5/6.5 МГц |
| Глубина девиации сигнала «видео» | 82±2 дБ |
| Тракт видео | |
| Входное сопротивление (открытый вход) | 75 Ω |
| Номинальное входное напряжение | 1.0 В |
| Отношение сигнал/шум при входном напряжении 1 В, не менее | 52 дБ |
| Тракт аудио | |
| Входное сопротивление на частоте 400Гц | 50 КΩ |
| Номинальное входное напряжение | 0. 5 В |
| Отношение сигнал/шум при входном напряжении 0.5 В, не менее | 50 дБ |
| Рабочий дапазон частот по уровню ±3 дБ | 40 — 15000 Гц |
| Общие | |
| Номинальное напряжение питания | 12 В ±10% |
| Потреблямый ток, не более | 70 мА |
| Рабочий диапазон температур | от 0°С до +45°С |
| Относительная влажность воздуха, не более | 90 % |
| Габаритные размеры Д*Ш*В | 47*56*23 мм |
| Вес, не более | нетто 33 г; брутто 36 г |
Ваше Имя:
Ваш отзыв:
Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка: Плохо Хорошо
Введите код, указанный на картинке:
Вперед
Рекомендуем
ТВ модулятор AV серии MOD 500 N
Свой телевизионный канал
Модулятор аналогового ТВ-сигнала, серии MOD 500 N — незаменимое устройство для создания собственного телевизионного канала, с последующим его просмотром в сети приемников аналогового ТВ! Формирует стандартный амплитудно-модулированный (AMTV) высокочастотный (ВЧ) сигнал от любых аудио/видео (A/V) источников сигнала (плейеры, SAT-ресиверы, камеры видеонаблюдения и т.п.).
Цифровое в аналоговое
Например, с помощью обычного приемника цифрового телевидения, подавая сигнал с его A/V выхода на вход модулятора MOD 500 N, можно осуществить преобразование сигнала цифрового телевидения формата DVB-T2 в сигнал аналогового телевидения, формата PAL или SECAM, для последующего его распределения по коаксиальной сети.
Это довольно бюджетное решение для продления возможности использования телевизоров, без поддержки формата DVB-T2, после перехода на цифровое тв вещание.
Располагаем через канал
С учетом особенности вида выходного сигнала для этой модели модулятора, следуя простому правилу, располагать каналы выходного сигнала модулятора следует через один канал. Например 21, 23, 25 и т.д. Если через антенный проход модулятора добавляется эфирный сигнал с антенны/усилителя, то необходимо выдержать интервал и от поступающих в этом сигнале каналов. При наличии помех нужно перестроить частоту проблемного создаваемого канала — на частоту другого свободного канала, заданием в меню настройки другого номера канала на выходе модулятора..
В любом диапазоне
Выходной канал ТВ можно расположить в любом из диапазонов: МВI /Е2-Е4/, МВIII /E5-Е12/, СК /S11-S20/, ДМВ /21-69/, что удобно при насыщенной сетке каналов в сети. Обеспечивает передачу модулированного видеосигнала от ресиверов или камер видеонаблюдения по коаксиальной сети в аналоговом формате.
Добавить канал просто
Сигнал от коллективной абонентской розетки (или другого источника), при наличии соответствующего частотного пробела, может быть суммирован при прохождении через петлевой проход модулятора Fagor MOD 500 N, с новым сформированным каналом, гарантируя, таким образом, распределение суммированного сигнала по прежнему коаксиальному кабелю по всей сети. Дополнительных устройств суммирования тв-сигнала при этом не потребуется.
Особенности
- Двухполосная модуляция с низким уровнем гармонических составляющих.
- Компактная конструкция, простота установки.
- Простота программирования выходного канала, с помощью всего двух кнопок и буквенно-цифрового дисплея, расположенных на лицевой панели.
- Регулировка уровня аудио сигнала.
- Имеет встроенный тестовый генератор видео-заставки, предоставляющий возможность более легкой настройки ТВ-приемника.
- Мультистандартность и вседиапазонность для универсальных решений.
- Схема PLL обеспечивает высокую стабильность несущей частоты выходного канала.
Технические параметры
| Модель | MOD 500 N |
| Артикул | 86521 |
| Выходной частотный диапазон | 47-862 МГц |
| Уровень выходного сигнала | 60 – 75 дБмкВ (регулируемый) |
| Полоса проходного соединения | 47 – 2150 МГц |
| Проходные петлевые потери | 47-862 МГц: 2,5 дБ 950-2150 МГц: 4 дБ |
| Уровень видео входного сигнала | 1 В |
| Уровень аудио входного сигнала | 0,15 – 0,77 В |
| Коннекторы | ВЧ: F-гнездо (75 Ом) Видео/Аудио: RCA (гнездо) |
| Напряжение питания | ~187 – 250 В/50 Гц |
| Мощность потребления | 2,5 Вт |
| Диапазон рабочих температур | 0…+50 °С |
| Габариты упаковки | 110 х 50 х 134 мм |
| Масса | 0,3 кг |
Примеры инсталляций
Дополнительный материал | |
| Краткая инструкция по настройке модулятора MOD 500 N | |
Что делает ВЧ модулятор? Мне это нужно? Где купить
Содержание
- Что такое радиочастотный модулятор?
- Что такое коаксиальный кабель RF?
- Как работают радиочастотные модуляторы?
- лучших радиочастотных модуляторов:
- Что делает радиочастотный модулятор? Мне это нужно? Где купить
- 4 HDMI и компонентный HD-модулятор для COAX и IPTV HD 480i/720p/1080i/1080p CC Модулятор
- 2 Модулятор цифрового ТВ HDMI YPbPr HD QAM ATSC DVB-T IPTV 1080p/60
- IPTV на 16/32 CLEAR CHANNEL RF QAM/ATSC Модулятор
- ASI-QAM CATV RF модулятор
- RF МОДУЛЯТОР CATV — Мультиплексор HDMI
- 8-канальный HDMI и SDI Clear CATV RF модулятор QAM, ATSC, DVB-T, ISDB-T
- Petit РЧ МОДУЛЯТОР HDMI
- Как подключить радиочастотный модулятор
- Нужен ли мне ВЧ модулятор?
Радиочастотный модулятор — это электронное устройство, которое выдает сигнал основной полосы частот, используемый для преобразования радиочастотного ресурса.
Модуляторы РЧ используются для преобразования сигналов от таких устройств, как видеомагнитофоны, проигрыватели DVD, медиаплееры и игровые приставки, в формат, который может обрабатываться устройством, предназначенным для приема модулированного РЧ-входа, например, радио и телевидение приемники. Радиочастотный модулятор преобразует видео (и/или аудио) выход DVD-плеера (или видеокамеры, или видеоигры) в частоту, которая может быть назначена любому каналу, совместимому с кабелем телевизора или входом антенны. Доступно множество радиочастотных модуляторов, но все они работают одинаково. ВЧ-модуляторы также могут использоваться для приема аудио- и видеосигналов из композитного видеосигнала PAL или NTSC/ATSC, RGB или другого композитного AV-источника и создания широковещательного радиосигнала, который можно подавать на антенный/коаксиальный разъем телевизора . .
Многоканальные радиочастотные модуляторы обычно используются в любых местах, требующих распределения аудио/видео, таких как стадионы, жилые дома, гостиницы, торговые центры, аэропорты и т.
д. Эти устройства имеют множество аудио- и видеовходов и один радиочастотный выход. Аудио/видео выходы устройств-источников, таких как ресивер DSS, DVD-плеер, видеомагнитофон, или подключены к аудио/видеовходам на модуляторе. Затем модулятор программируется на передачу сигналов по определенному каналу. Затем РЧ-сигнал принимается подключенным телевизором. Когда телевизор настроен на запрограммированный канал, осуществляется доступ к сигналу устройства-источника. Радиочастотная модуляция может стать сложной в системе кабельного телевидения. Фильтры верхних частот, нижних частот и режекторные фильтры должны использоваться для подавления определенных частот, чтобы модулятор мог передавать сигнал устройства-источника по этому каналу . Коммерческие модуляторы, такие как те, которые используются в индустрии кабельного телевидения, обычно включают фильтрацию остаточной боковой полосы, которая обычно отсутствует в модуляторах потребительского уровня.
Аудиомодуляторы RF используются в недорогих автомобильных аудиосистемах для подключения таких устройств, как CD-чейнджеры, без необходимости обновления аппаратного обеспечения приборной панели. Например, разъем для наушников портативного проигрывателя компакт-дисков подключен к модулятору, который выдает маломощный FM-радиосигнал, который воспроизводится через автомобильное радио. Автомобильные FM-модуляторы испытывают проблемы со значением и помехами. Вскоре после этого устройства, которые будут использовать эти типы модуляторов, станут MP3-плеерами и соответствующими мобильными медиаплеерами.
Коаксиальный кабель используется в качестве линии передачи радиочастотных сигналов. Его приложения состоят из фидерных линий, соединяющих радиопередатчики и приемники с их антеннами, компьютерных сетей (Интернет), цифрового аудио (S / PDIF) и распределения сигналов кабельного телевидения. Преимущество коаксиальной линии перед другими типами линий радиопередачи состоит в том, что в идеальном коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним и внешним проводниками.
Это позволяет прокладывать коаксиальные кабели рядом с металлическими объектами, такими как желоба, без потерь мощности, которые происходят в других типах линий передачи. Коаксиальный кабель также обеспечивает защиту сигнала от внешних электромагнитных помех. Коаксиальный кабель передает электрические сигналы с использованием внутреннего проводника (как правило, сплошного медного, многожильного медного или стального провода с медным покрытием), заключенного в изолирующий слой и все окруженного экраном, обычно от одного до четырех слоев плетеной металлической оплетки и металлической ленты.
Кабель заключен во внешнюю изоляционную оболочку. Обычно экран находится под потенциалом земли, а к центральному проводнику прикладывается напряжение, несущее сигнал. Преимущество коаксиальной конструкции заключается в том, что электрические и магнитные поля ограничиваются диэлектриком с небольшой утечкой за пределы экрана. Точно так же электрические и магнитные поля снаружи кабеля в основном не мешают сигналам внутри кабеля.
Кабели большего диаметра и кабели с различными экранами имеют меньшую утечку. Это свойство делает коаксиальный кабель хорошим выбором для передачи слабых сигналов, которые не выдерживают помех от окружающей среды, или для более сильных электрических сигналов, которые не должны излучаться или объединяться в близлежащие структуры или цепи. Характеристика Полное сопротивление кабеля определяется диэлектрической проницаемостью внутреннего изолятора и радиусами внутреннего и внешнего проводников. Ограниченное характеристическое сопротивление кабеля имеет важное значение, поскольку полное сопротивление источника и нагрузки должно быть согласовано, чтобы обеспечить положительную максимальную передачу мощности и минимальный коэффициент стоячей волны. Другие важные свойства коаксиального кабеля включают затухание в зависимости от частоты, способность выдерживать напряжение и качество экрана. Коаксиальный радиочастотный соединитель (радиочастотный соединитель) — электрический соединитель, предназначенный для работы на радиочастотах в мультимегагерцовом диапазоне .
ВЧ-разъемы обычно используются с коаксиальными кабелями и предназначены для сохранения экранирования, обеспечиваемого коаксиальной конструкцией.
Коаксиальный кабель — это тип линии передачи, используемый для передачи высокочастотных электрических сигналов с малыми потерями. Он используется в таких приложениях, как магистральные телефонные линии, кабели для широкополосных интернет-сетей, высокоскоростные компьютерные шины данных, передача сигналов кабельного телевидения и подключение радиопередатчиков и приемников к их антеннам. Он отличается от других экранированных кабелей тем, что размеры кабеля и разъемов контролируются, чтобы обеспечить точное и равномерное расстояние между проводниками, необходимое для его эффективной работы в качестве линии передачи. Широко распространенные области применения коаксиального кабеля включают распространение кабельного телевидения, РЧ, микроволновую передачу, компьютерные и измерительные соединения для передачи данных.
Как работают радиочастотные модуляторы? Радиочастоты – это электромагнитные волны с частотой от 10 (кГц) до 1 (ГГц), распространяющиеся без проводника (провода или кабеля) в свободном пространстве.
Если у вас есть персональный компьютер, который позволяет использовать домашний телевизор в качестве устройства отображения видео, значит, в компьютере есть радиочастотный генератор. Это означает, что данное устройство генерирует РЧ-несущую для передачи информации о видеосигнале. Для целей регулирования FCC систем кабельного телевидения этот термин включает любую несущую, модулированную или немодулированную, независимо от того, излучается ли она по воздуху антенной или передается по коаксиальному кабелю. Этот термин восходит к заре существования радио (отсюда и название «радиочастота»), когда радиочастота использовалась только для AM-радиовещания и связи между кораблем и берегом. Этот термин все еще используется сегодня, хотя теперь он включает в себя видео и управляющие сигналы, а также аудио.
Что именно влечет за собой модуляция сигнала? Модуляция — это передача сигнала в широком диапазоне, что приводит к его затуханию. Затухание – общий термин, обозначающий снижение мощности (потери сигнала) от одной точки к другой р.
Эта потеря может быть потерей электрического сигнала. Потери измеряются как отношение входной мощности к выходной мощности. Затухание вызвано некачественными соединениями, дефектами кабеля и потерями из-за нагрева. Ослабление противоположно усилению. Чтобы избежать таких потерь, необходимо модулировать сигнал.

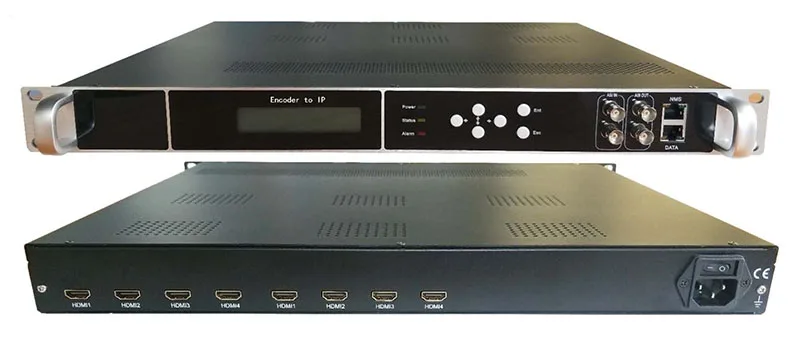

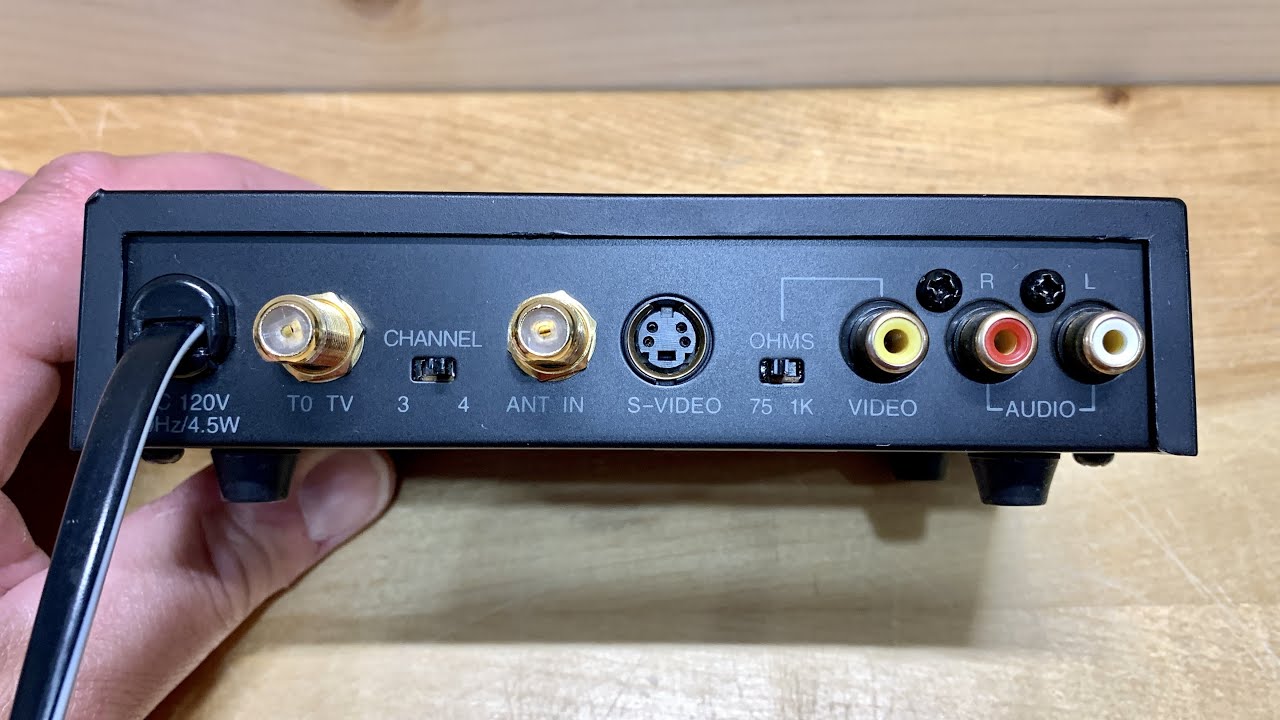

Рис. Пример профессионального радиомодулятора:
Метод модуляции сигнала означает интеграцию сигнала с другой волной более высокой частоты . Это уменьшает затухание при передаче волн на большие расстояния и увеличивает дальность действия. Радиочастотные сигналы окружены сигналами самой высокой частоты и полезны для передачи информации на большие расстояния. Для модуляции сигнала нам нужен радиочастотный модулятор. Точно так же сигнал, полученный на другом конце, необходимо демодулировать, прежде чем его можно будет преобразовать в пригодную для использования форму. Итак, в точке приема сигнала нам нужен ВЧ-демодулятор.
Принципиальная конструкция радиочастотного модулятора не очень сложна.
Сигнал, который необходимо модулировать, принимается на вход. Сначала он проходит через компаратор (электронная схема для сравнения двух электрических сигналов), а затем через малошумящий усилитель (МШУ).
Малошумящий усилитель усиливает входной сигнал. Это достигается тем, что сигнал теряет часть мощности во время передачи, и этот шаг используется в качестве сдерживающей меры. Выходной сигнал малошумящего усилителя и радиочастотная волна смешиваются в смесителе для генерации модулированного сигнала. Это критический метод работы модулятора. Но процедура радиочастотной модуляции имеет огромное количество вариаций. Существует множество дополнительных методов модуляции, которые можно использовать , например: Phase Shift Key (PSK) для модуляции сигналов радиочастотой. Как правило, радиочастотная модуляция в настоящее время осуществляется в цифровом виде. Аудио- и видеосигналы перед передачей на телевизионные антенны или кабели, работающие на этой частоте, модулируются по радиочастоте.
Модуляция и демодуляция сигнала на обоих концах часто являются причиной хорошего качества изображения и звука.
Однако современные РЧ-модуляторы, встроенные в наши проигрыватели VCD, DVD-проигрыватели или игровые системы, номинально или не наносят ущерба качеству изображения и звука. Многие телевизоры, в основном те, которые были произведены до появления DVD-плееров, используют коаксиальные кабели и не имеют надлежащих аудио/видео входов. В таких случаях вам необходимо купить периферийный радиочастотный модулятор для достижения вашей цели. Им нужен внешний источник питания, и если вы его используете, убедитесь, что рядом с телевизором есть источник питания. Многие недоумевают по поводу ВЧ-модуляторов с видеомикшерами.
Видеомикшеры — это устройства, которые помогают подключать более одного устройства к одному терминалу, а радиочастотный модулятор помогает подключать эти устройства к телевизору. Радиочастотные модуляторы также используются в оборонной и авиационной областях.
По сути, все радары посылают сигналы в диапазоне радиочастот. В авиационной отрасли информация, отправляемая в полеты, также должна быть модулирована по радиочастоте.
Лучшие РЧ-модуляторы:
Этот РЧ-модулятор имеет 4 входа HDMI и субтитры. Платформа предоставляет 5 полноценных выходов RF-несущих для генерации каналов из контента, полученного через вход ASI. Кодирование в формате MPEG2 или H.264 обеспечивает 4 кристально чистых видеопотока с разрешением до 1080p, по 60 кадров в каждом HDMI для коаксиального кабеля, HDMI для IPTV, HDMI по коаксиальному кабелю Характеристики
0 / 5.1 / 7.1) (только для интерфейса HDMI)
Проверьте сейчас!
2 Модулятор цифрового ТВ HDMI YPbPr HD QAM ATSC DVB-T IPTV 1080p/60
Компактный кодер-модулятор серии Thor Broadcast CMOD с поддержкой аудиокодека Dolby AC/3.
Этот модельный ряд обеспечивает поддержку устаревших тюнеров США, требующих аудиокодека AC/3 для правильного декодирования.
Характеристики
- Два канала HD или SD в компактном форм-факторе модулятора кодировщика
- Поддерживает оба кодека кодирования видео MPEG-2 или H.264
- Поддерживает передачу звука Dolby AC/3 до 7.1 каналов
- Доступны модели для телевидения ATSC, DVB-C или DVB-T (устройство поставляется со стандартами модуляции QAM и ATSC)
- Поддерживает вывод IPTV в формате UDP для одноадресной или многоадресной передачи
- Поддерживает субтитры типа EIA 608 на аналоговом входе
- Вход ASI и функция мультиплексирования с выходом ASI
Проверьте сейчас!
Это шасси 1RU имеет 2 входа GE с интерфейсом SFP, что позволяет использовать до 1024 каналов TS потоков UDP/RTP, одноадресных и многоадресных потоков. Это устройство является модулятором QAM для IP Edge QAM / ATSC /DVB-T /ISDB-T Приложения.
Особенности
- Модулятор IPTV включает 2 входных интерфейса Gigabit Ethernet
- 16 чистых выходов каналов QAM — несмежные 50–960 МГц
- Максимум 1024 канала TS через UDP, RTP и Unicast/Multicast
- Выход РЧ на 16 мультиплексированных, кодированных или QAM (DVB-C) каналов
- Gigabit Ethernet обслуживается интерфейсом SFP
- Поддерживает одноадресную и многоадресную рассылку, поддерживает IGMP v2/v3
- Макс. 840 Мбит/с для каждого входа GE
- Поддерживает до 180 PID на канал с переназначением PID (ручным или автоматическим)
- Web NMS (ПО для управления сетью) для удобного онлайн-доступа и управления
Проверьте сейчас!
ВЧ-модулятор ASI-QAM CATV
Это устройство имеет вход DVB-ASI и может модулировать любые видеопотоки CATV RF QAM Carier TS — QAM, ATSC, DVB-T или ISDBT
Особенности
- Полное соответствие стандарту DVB-C (EN300 429), стандарту ITU-T J. 83A/B/C
- Диапазон настройки скорости передачи символов: 5,0–9,0 Мбит/с
- Пять режимов созвездия: 16QAM, 32QAM, 64QAM, 128QAM и 256QAM
- Доступны модуляции ATSC, DVB-T, ISDB-T — зависит от модели
- Ввод ASI
- Скремблер
- Веб-интерфейс NMS
- SNMP
- Огромная буферная память для потока пакетного кода
- Интеллектуальное удаление пустых пакетов, автоматическое заполнение TS
- ПЦР точная настройка
- НИТ-вставка
- PID-фильтрация, переназначение и синхронное обновление PSI/SI
- Диапазон выходных частот: 30–1000 МГц с шагом 1 кГц
- Диапазон ослабления выходной частоты: -16 дБм~+12 дБм с шагом 0,5 дБ
- Работа с ЖК-дисплеем и клавиатурой
- Операция NMS
83A/B/CПроверьте сейчас!
Это устройство имеет 12 входов HDMI, которые преобразуются в каналы КАБЕЛЬНОГО ТВ для удобного распределения HD-видео по коаксиальному кабелю. Кроме того, он также имеет выход IPTV для IP Network Multicast 9.
0119
Характеристики
- 12 входов HDMI с 12 входами CC через CVBS
- (порт данных 1) по UDP и RTP
- MPEG1 Layer II; Dolby AC3, AC3 проходят через ; MPEG-2 AAC, MPEG-4 AAC
- Преобразование HD (1080i/720p) в SD (576p/480p) с понижением разрешения
- 1MPTS и 24 SPTS IP (порт DATA1 и DATA2) вывод через UDP, RTP/RTSP Выход
- ASI отражает одну из несущих RF .
- Переназначение PID/точная настройка PCR/редактирование и вставка PSI/SI
- Управление через веб-управление NMS
- 16 групп Мультиплексирование/Скремблирование/ DVB-C QAM ПРИЛОЖЕНИЯ A и B Модуляция (на основе RF)
- 8 групп мультиплексирования/модуляции DVB-T/ATSC (на основе RF)
- 6-групповое мультиплексирование / модуляция ISDB-T (на основе RF)
- До 16 MPTS IP (только порт Data2), выводимых через UDP, RTP/RTSP (количество MPTS зависит от радиочастотного стандарта устройства) (16MPTS для DVB-C; 8MPTS для DVB-T/ATSC; и 6MPTS для ISDB- Т)
Проверьте сейчас!
8-канальный радиочастотный модулятор HDMI и SDI Clear CATV QAM, ATSC, DVB-T, ISDB-T
Это устройство представляет собой цифровой модулятор 8 HDMI или 8 SDI с 8 независимыми чистыми каналами.
Это устройство обеспечивает 8 HDMI или 8 SDI сигналов Clear QAM и ATSC
Характеристики
- 8 независимых входов HDMI и SDI (выбираются отдельно для каждого из 8 каналов, которые вы можете выводить)
- HDMI совместим с HDCP для использования с любым источником
- Входы SDI включают поддержку скрытых титров 708
- Выходы 8 отдельных каналов Clear CATV RF QAM / ATSC — 8VSB / DVB-T / ISDB-T (выбирается в графическом интерфейсе)
- РЧ-выход на каждом из 8 РЧ-каналов можно индивидуально настроить на частоту и стандарт модуляции (2 на QAM, 3 на ATSC, 4 на ISDBT и т. д.)
- Приложение A и B DVB-C — QAM 64, QAM 256
- Поддерживает видео в формате Full HD до 1080p/59,94/60, также поддерживаются другие разрешения: 1080i, 720p, 480i
- поддерживается низкая задержка; 3 различных параметра задержки — 100/500/1000 мс
- Скорость кодирования видео до 25 Мбит/с
- Кодирование видео MPEG2
- Dolby AC3 и MPEG1 Layer 2, кодирование звука AAC
- VCT — номер и имя виртуального канала поддерживаются
- Частота — от 50 МГц до 900 МГц
- Управляемый веб-интерфейс NMS
- Простой в использовании веб-интерфейс (настройка и статус)
- Состояние светодиодов на передней панели показывает HDMI синим цветом или SDI зеленым цветом для облегчения просмотра канала обнаружения видео
- ЖК-дисплей и кнопки управления на передней панели для настройки, управления и состояния
- Мощная обработка с лучшим чипом кодирования видео MPEG2
- Первый входной модулятор высокой плотности HDMI и SDI на рынке
- Самая низкая стоимость за канал в идеальном HD-разрешении для любого приложения: спортивные состязания, молитвенные дома, концерты, театры, торговые центры, аэропорты, отели, военные, частные предприятия
Проверьте сейчас!
РЧ-МОДУЛЯТОР Petit HDMI
Этот модулятор представляет собой универсальное устройство, объединяющее кодирование HD MPEG2 с AC3 Dolby Audio и вводом скрытых титров.
Устройство Преобразовывает HD-аудио и видеосигналы с любого устройства в выходной сигнал DVB-C/T / ATSC / ISDB-T RF. Это устройство представляет собой цифровой кодировщик HDMI и модулятор RF CATV ATSC с вводом скрытых субтитров и управлением браузером Network Ethernet.
Характеристики
- Вход HDMI — совместимость с HDCP (работает с любым устройством HDMI)
- Порт 10/100 Ethernet NMS для управления, настройки и мониторинга
- РЧ-выход может быть настроен на любой формат CATV, например QAM, ATSC, DVB-T или ISDB-T Выходная мощность
- RF составляет +24 дБмВ; достаточно для передачи HDTV-видео на 100-е ТВ по существующей коаксиальной кабельной сети
- ВЧ-мощностью можно управлять по сети через графический интерфейс NMS (собственный)
- Кодирование видео MPEG2
- Кодирование аудио AC3
- Битрейт видео 1–19,5 Мбит/с, можно управлять по сети
- Поддерживает любые гибкие каналы CATV RF от 57 до 1000 МГц, каналы 2–135,
- Поддерживает выходные разрешения до 1080p
- Легко настроить через NMS.
- Маленький размер и легкий вес
- Включает проушины для настенного монтажа
- Установите несколько устройств в телевизионную систему
- ПитаниеБлок питания включен
- Кабель HDMI входит в комплект
Дополнительные дополнительные аксессуары:
H-PS-12X16 -RACKMOUNT 19 дюйм. Рассказы питания 16 порт 12 В 1,5A DC
Проверка сейчас!
Как подключить A RF Modulault .Подключение ресивера цифрового кабельного телевидения, видеомагнитофона и DVD-плеера к телевизору, не имеющему AV-входа для DVD-плеера, представляет собой дилемму для тех, у кого есть только коаксиальные телевизоры, поскольку у DVD-плееров нет коаксиального кабеля (RF). выходы, их нельзя подключить напрямую к телевизору только с коаксиальным (ВЧ) входом.0037 РЧ-модулятор, представляющий собой небольшой гаджет, преобразующий AV-выход с DVD-плеера в коаксиальный (РЧ)
.
Кажется, что в каждом домашнем гараже по всей стране стоит старый, бездействующий телевизор, который пылится внутри. Люди не используют их, потому что думают, что не могут использовать современные технологии, включая видеомагнитофоны, DVD, MP3-плееры, видеокамеры и игровые системы. С радиочастотным (RF) модулятором все это возможно. Модулятор преобразует изображение и звук, поступающие с вашего DVD или игровой системы, и отображает их на экране телевизора. Подключение стереосистемы или телевизора к ВЧ-модулятору: Если вы подключаете ВЧ-модулятор к стереосистеме или телевизору, возьмите три штекера, подключенных к модулятору, и вставьте их в выходные видео- и аудиоразъемы на стереосистеме. На штекерах и выходных разъемах будут соответствующие цвета, чтобы вы знали, куда вставить каждый штекер. Вставьте шнур питания модулятора в розетку. Включите модулятор и стереосистему или телевизор, чтобы проверить правильность их подключения. Подключение к другому источнику входного сигнала УКВ в ВЧ модулятор как к телевизору, так и к видеомагнитофону, DVD или приставке кабельного телевидения очень просто.

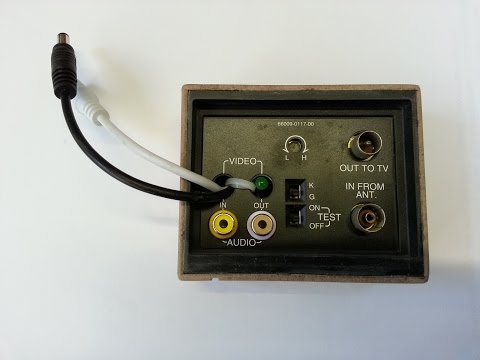

Начните с отсоединения 75-омного кабеля источника входного сигнала VHF от разъема телевизора и подключения его к разъему на задней панели модулятора с пометкой ANT IN. Затем возьмите коаксиальный кабель на 75 Ом (часто поставляется с радиочастотным модулятором или его можно приобрести в Интернете) и подключите его к клемме модулятора с пометкой TO TV и к клемме телевизора с пометкой 75 Ом VHF/UHF. Вставьте шнур питания модулятора в розетку. Включите все три устройства, чтобы убедиться, что вы их правильно подключили.
Если вам нужно устройство для преобразования голоса и сигнала данных в форму, которую можно передать, вам нужен радиочастотный модулятор. Он также предназначен для преобразования отдельных аудио- и видеосигналов с видеокамеры, компьютера, портативного видеомагнитофона или спутникового ресивера в сигналы УКВ-телевидения. Он идеально подходит для телевизоров без композитных видеовходов. Он также используется для запуска дополнительного телевизора с теми же программами.
Радиочастотные модуляторы стали популярными в тех случаях, когда вам может понадобиться одиночный сигнал, генерируемый DVD-плеером, видеокамерой или другим устройством, который необходимо распространить на сотни телевизоров.0038 .
В таких случаях размещение кабельной и спутниковой приставок на каждом телевизоре обходится дорого, поэтому использование недорогого или профессионального модулятора DVB устраняет эту необходимость, поскольку вы можете использовать одну приставку, подключенную к радиочастотному модулятору , который может быть распространяется на неограниченное количество телевизоров по коаксиальному кабелю до тех пор, пока телевизоры.
Спортивные стадионы — отличный инструмент для демонстрации того, как они могут снизить общие расходы, поскольку, когда вы идете на спортивное мероприятие и идете в закусочную или идете в туалет, проходя по залам мероприятий, вы увидите телевизоры, заваленные повсюду. показывать событие, которое вы посещаете, чтобы не пропустить действие.
ProVideoInstruments.com: Модуляторы HD RF
| Обзор цифровых видео ВЧ модуляторов PVI |
Наши модуляторы имеют лицензию HDMI и совместимы с любыми старыми или новыми видеоисточниками для обеспечения наилучшего цифрового качества HDMI и могут работать в любом режиме кабеля или антенны, выбираемом на цветном дисплее одним щелчком мыши, совместимы с любыми существующими телевизорами. и кабели.
Любые телевизионные режимы ATSC / QAM / DVBT / ISDBT / DMBT / DVBC можно настроить в несколько кликов с помощью цветного дисплея без использования компьютера. Дистанционное управление компьютером также возможно через порт управления ПК, доступный на всех наших моделях.
Простая установка Plug ‘n Play в любом месте!
Выберите семейство продуктов |
| Воспроизвести демо-видео | |
| INFINIUM HD 4K to Coax / IP Мультиформатное распределение видео До 14 каналов на стойку.  | |
| От $999 | |
| MINIMOD-2 Модулятор HDMI-RF Вход HDMI для ТВ-канала Модулятор кодировщика, также монтируемый в стойку. | MICROMOD-3 Аналоговый + HDMI-RF Модулятор Выбираемые аналоговые входы + HDMI для ТВ-канала Модулятор кодировщика, также монтируемый в стойку. |
| 495 долларов США | 795 долларов США |
| Воспроизвести демо-видео | |
| MICROMOD-3-SDI SDI + Аналоговый + HDMI к РЧ-модулятор Выбираемые входы SDI + аналоговый + HDMI для ТВ-канала Модулятор кодировщика также монтируется в стойку.  | |
| 995 долларов США | |
| Воспроизвести демонстрационное видео | |
| RACK-4 4 канала HDMI-RF Модулятор 4 входа HDMI для ТВ-канала Модулятор кодировщика Монтаж в стойку. | |
| 1990 долларов | |
| Воспроизвести демо-видео | |
| BLADE 1-10 Модулятор HDMI-RF Модульная расширяемая стойка До 10 каналов на комплект стоек. | |
| От $819 | |
| Воспроизвести демо-видео | |
| ULTRA 1-8 Модулятор HDMI-RF Высокоплотный многоканальный модулятор PRO До 8 каналов на стойку.  Похожие записи |
