Что такое стартер для люминесцентной лампы. Как устроен стартер и какую роль играет в работе лампы. Как проверить исправность стартера. Можно ли запустить люминесцентную лампу без стартера.

Содержание

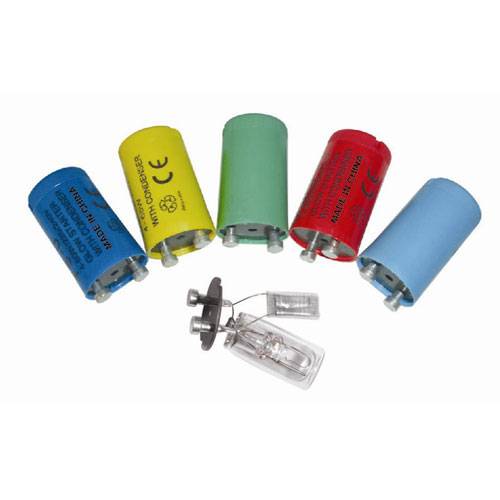

Устройство и назначение стартера люминесцентной лампы

Стартер — важный элемент в конструкции люминесцентной лампы, обеспечивающий ее запуск. Он представляет собой небольшое устройство, состоящее из следующих основных частей:

  • Стеклянный баллон, наполненный инертным газом (неоном или смесью гелия с водородом)
  • Два металлических электрода внутри баллона
  • Биметаллическая пластина, соединенная с одним из электродов
  • Конденсатор небольшой емкости (0,003-0,1 мкФ)
  • Пластиковый или металлический корпус

Основное назначение стартера — создать импульс высокого напряжения для зажигания лампы и разогрева ее электродов при запуске. Без стартера люминесцентная лампа не сможет нормально зажечься.

Принцип работы стартера при запуске люминесцентной лампы

Процесс запуска люминесцентной лампы со стартером происходит в несколько этапов:


  1. При подаче напряжения в лампе возникает слабый тлеющий разряд между электродами стартера
  2. Биметаллическая пластина нагревается и изгибается, замыкая контакты
  3. Через замкнутые контакты стартера начинает течь ток, разогревая электроды лампы
  4. Пластина остывает и размыкает контакты, создавая импульс высокого напряжения
  5. Импульс пробивает газовую среду в лампе, инициируя основной разряд

Весь процесс занимает доли секунды. После зажигания лампы стартер больше не участвует в ее работе до следующего включения.

Как проверить исправность стартера люминесцентной лампы

Существует несколько способов проверки работоспособности стартера:

Визуальный осмотр

Осмотрите стартер на наличие видимых повреждений корпуса, следов оплавления или копоти. Явные дефекты говорят о необходимости замены.

Проверка с помощью лампы накаливания

Подключите последовательно стартер и лампу накаливания 40-60 Вт к сети 220 В. Лампа должна мигать с периодичностью 1-2 секунды. Отсутствие миганий или постоянное свечение указывают на неисправность стартера.


Проверка мультиметром

Измерьте сопротивление между контактами стартера. В исправном состоянии оно должно быть бесконечным. Конечное значение сопротивления говорит о неисправности.

Можно ли включить люминесцентную лампу без стартера

Существует несколько способов запуска люминесцентной лампы без использования стартера:

  • С помощью электронного балласта вместо электромагнитного ПРА
  • Используя схему с диодным мостом и конденсаторами
  • Применяя плату от энергосберегающей лампы

Однако такие методы могут снизить срок службы лампы и качество освещения. Рекомендуется использовать стандартную схему включения со стартером.

Распространенные неисправности стартеров

Основные причины выхода из строя стартеров люминесцентных ламп:

  • Разрушение биметаллической пластины из-за частых циклов нагрева-охлаждения
  • Пробой конденсатора
  • Окисление контактов
  • Нарушение герметичности баллона и утечка инертного газа

При обнаружении неисправности рекомендуется заменить стартер на новый аналогичной мощности.

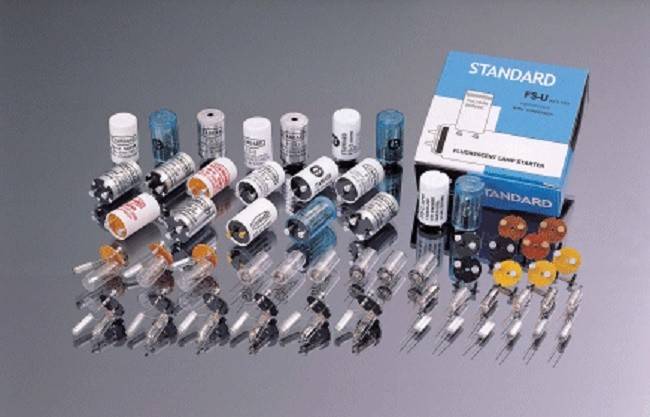

Выбор подходящего стартера для люминесцентной лампы

При подборе стартера необходимо учитывать следующие параметры:


  • Мощность лампы — стартер должен соответствовать мощности используемой лампы
  • Рабочее напряжение — обычно 127 В или 220 В
  • Тип цоколя — должен совпадать с посадочным местом в светильнике
  • Производитель — рекомендуется выбирать продукцию проверенных брендов

Использование некачественных или неподходящих стартеров может привести к быстрому выходу из строя лампы или светильника.

Преимущества и недостатки люминесцентных ламп со стартером

Люминесцентные лампы со стартерной схемой включения имеют ряд достоинств и недостатков:

Преимущества:

  • Высокая световая отдача
  • Длительный срок службы (до 20 000 часов)
  • Низкое энергопотребление
  • Различные оттенки свечения

Недостатки:

  • Наличие ртути в составе лампы
  • Необходимость специальной утилизации
  • Мерцание при износе стартера
  • Чувствительность к перепадам напряжения

Несмотря на недостатки, люминесцентные лампы остаются популярным выбором для офисного и промышленного освещения благодаря своей экономичности и качеству света.


Запуск лампы дневного света без стартера

Содержание

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами

При покупке пускового элемента стоит обратить внимание на:

  1. Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
  2. Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
  3. Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
  4. Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
  5. Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
  6. Тип конденсатора.

Стоит помнить! Маркировка отечественных производителей отличается от заграничных.

Основа маркировки по ГОСТу:

  1. Буква «С» — стартер.
  2. Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
  3. Цифры после — это напряжение (127 В или 220 В).

Заграничная маркировка:

  1. Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
  2. Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Обратите внимание! Маркировки по ГОСТу таких деталей для ЛДС приводятся на корпусе пускателя. Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Устройство

Конструкция люминесцентной лампы состоит из:

  • прозрачной вытянутой трубки;
  • двух цоколей с двумя электродами;
  • стартер, начинающий работать от розжига;
  • электромагнитный дроссель;
  • конденсатор от сети.

Колба лампочки производится из кварцевого стекла. В начале работы на производстве из колбы выкачивают воздух и создают вакуумную среду, а потом она наполняется смесью инертного газа с добавлением ртути. Последняя должна быть в газообразном состоянии, потому что внутри высокое давление.

Превращение в световой луч

Поверхность колбы изнутри покрывается фосфоресцирующим веществом, оно перерабатывает энергию ультрафиолетового света в видимый человеческому глазу луч.

К концам электродов лампочки подсоединяется переменное напряжение сети. Нити из вольфрама покрываются тяжелым металлом, который во время работы испускает электроны. В основном используются цезий, барий, талий. Дроссель похож на катушку, у которой высокая величина магнитной проницаемости.

Электрод

Наружной частью электрод спаивается с цоколем. Из сосуда начинают обильное откачивание всего воздуха с помощью штенгеля, который находится в одной из ножек c электродами. Далее начинается наполнение вакуумной среды инертными газами c добавками ртути.

На определенные виды электродов обязательно напыляют активирующее вещество, например оксид бария, талия или кальция.

Стандартный цоколь

Атом ртути

В люминесцентную лампу добавляют немного ртути, которая превращается в пар во время розжига разряда, и некоторую часть аргона, которая помогает повышению срока эксплуатации изделия и улучшению условий для оживления атомов ртути.

При включении устройства к сети подается электрический разряд, оживляющий работу паров ртути. Тонкая пленка люминофора активизируется под воздействием света паров ртути.

Стеклянная трубка

Трубка из стекла может иметь различный диаметр. Сила светового потока может быть разной, это зависит от мощности люминесцентной лампы. Для ее правильной работы необходим стартер дроссельного вида.

Внимание! Температура в трубке не должна быть свыше 55 градусов. Поэтому данную лампу нельзя применять в промышленных горячих цехах

Классическая электросхема

Люминофор

Самой главной частью люминесцентного устройства будет слой люминофора. КПД люминофоров— соотношение величины излучаемых квантов к величине, поглощённых по большей степени, зависит от качества сырья, используемого при производстве люминофора.

Принцип действия лампы дневного света

Принципиальное отличие ЛДС от лампы накаливания в том, что преобразование электроэнергии в свет происходит благодаря протеканию тока через пары ртути, смешанные с инертным газом в колбе. Ток начинает протекать после пробоя газа высоким напряжением, приложенным к электродам лампы.

  1. Дроссель.
  2. Колба лампы.
  3. Люминесцентный слой.
  4. Контакты стартера.
  5. Электроды стартера.
  6. Корпус стартера.
  7. Биметаллическая пластина.
  8. Газ.
  9. Нити накала лампы.
  10. Ультрафиолетовое излучение.
  11. Ток разряда.

Образующееся ультрафиолетовое излучение лежит в невидимой для человеческого глаза части спектра. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Меняя состав этого слоя можно получать разные световые оттенки.
Перед непосредственным запуском ЛДС электроды на её концах разогреваются прохождением через них тока или же за счёт энергии тлеющего разряда.
Высокое напряжения пробоя обеспечивает ПРА, который может быть собран по известной традиционной схеме или же иметь более сложную конструкцию.

Как работает экономка

Внешний облик ламп дневного света может быть различным. Несмотря на это они имеют одинаковый принцип работы, который реализуется благодаря следующим элементам, которые обычно содержит схема прибора:

  • электродов;
  • люминофор – специальное люминесцентное покрытие;
  • стеклянная колба с инертным газом и парами ртути внутри.

Строение люминесцентной лампочки

Такая лампа дневного света представляет собой газоразрядное устройство с герметичной стеклянной колбой. Газовая смесь внутри колбы подобрана таким образом, чтобы снижать затраты энергии, необходимые на поддержку процесса ионизации.

Для этого на электроды люминесцентной лампы подается на электроды напряжение конкретной величины. Они расположены в противоположных сторонах стеклянной колбы. Каждый электрод имеет два контакта, которые соединяются с источником тока. Таким образом происходит обогрев пространства вблизи электродов.
Фактическая схема подключения данного источника света состоит из серии последовательных действий:

  • нагрев электродов;
  • далее на них осуществляется подача высоковольтного импульса;
  • в электроцепи поддерживается оптимальное напряжение для создания тлеющего разряда.

В результате этого в колбе образуется ультрафиолетовое невидимое свечение, которое, проходя через люминофор, становится видимым для человеческого глаза.
Чтобы поддерживать напряжение для создания тлеющего разряда, схема работы люминесцентных ламп предполагает подключение следующих приспособлений:

дросселя. Он выступает в роли балласта и предназначен для ограничения силы тока, текущего по прибору, до оптимального уровня;

Дроссель для люминесцентных лампочек

стартера. Он предназначен для защиты лампы дневного света от перегрева. При этом он регулирует накал электродов.

Очень часто причиной поломки экономок является выход из строя электронной начинки балласта или перегорания стартера. Чтобы этого избежать, можно не использовать в подключении перегорающие детали.

Стандартная схема соединения

Стандартная схема, применяемая для подключения люминесцентных ламп, может быть видоизменена (идти без дросселя). Это позволит минимизировать рис выхода из строя осветительного прибора.

Вариант включения без балласта

Как мы выяснили, балласт в устройстве лампы дневного света играет важную роль. При этом на сегодняшний день существует схема, при которой можно избежать включение данного элемента, который очень часто выходит из строя. Можно избежать включения, как балласта, так и стартера.

Как видим, данная схема не содержит нить накала. При этом питание ламп/трубки здесь будет осуществляться через диодный мост, который и будет создавать повышенное постоянное напряжение. Но в такой ситуации необходимо помнить о том, что при данном способе питания осветительное изделие может потемнеть с одной стороны.
В реализации приведенная выше схема достаточно проста. Ее можно реализовать при помощи старых компонентов. Для такого типа подключения можно использовать следующие элементы:

  • трубка/источник света мощностью 18 Вт;
  • сборка GBU 408. Она будет выступать в роли диодного моста;

Диодный мост

конденсаторы с рабочим напряжением не превышающего 1000 В, имеющие емкость 2 и 3 нФ.

Собранная схема

Необходимо помнить о том, что подбор диодов для диодного моста, а также конденсаторов необходимо осуществляться с запасом по напряжении.
Осветительный прибор, собранный таким образом будет давать свечение немного меньшее по яркости, чем при использовании стандартного варианта подключения с использованием дросселя и стартера.

Как проверить исправность?

Дроссель является достаточно прочным и надежным составным элементом люминесцентной лампы. Поэтому выходит из строя устройство очень редко.

Но все же иногда может возникать обрыв его обмотки или перегорание. Также при нарушении изоляционного слоя между витками дроссель перестает функционировать. Как определить исправность дросселя?

Проверка проводится мультиметром. Прибор, настроенный на величину сопротивления подключают к выводам дросселя. При нарушениях в обмотке на измерительном приборе высвечивается бесконечное сопротивление. Минимальные показатели этого значения свидетельствуют о непригодности изоляции или замыкании между витками.

При перегорании обмотки в катушке ощущается характерный паленый запах, который изначально исходит от детали в процессе ее работы. Все описанные характеристики неисправности дросселя в основном относятся к устройствам электромагнитного типа.

Для чего нужен?

Люминесцентная лампа не может работать по принципу простой лампы накаливания. Чтобы обеспечить ее функционирование необходимо дополнительное устройство, которое способно создать импульс для электрического пробоя наполненной газом среды. Таким элементом является дроссель. Он поддерживает требуемую мощность в процессе работы светильника.

Чтобы задействовать люминесцентную лампочку необходимо не только обеспечение доступа тока, а и подача напряжения к ней. Для этого подключают дроссель, который ограничивает нарастание движения электрического заряда при подключении к электросети.

Основными функциями ограничивающего ток устройства являются:

  • обеспечение беспрерывной работы лампы независимо от возникающих в электрической сети отклонений напряжения;
  • организация подачи оптимального и безопасного для конкретного светильника тока, способствующего быстрому разогреву при зажигании электродов;
  • стабилизация разрядов тока при номинальных показателях.

С помощью дросселя в люминесцентной колбе происходит формирование разряда за счет образования в обмотке импульса повышенного напряжения.

Как проводится проверка стартера

При ремонте люминесцентных осветительных приборов часто возникает потребность в отдельной проверке стартера. В конструкции осветительного прибора он представляет собой небольшую и достаточно простую деталь, которая при выходе из строя может принести настоящую головную боль. Поэтому, если у вас имеется нерабочий светильник, работающий на люминесцентных источниках света, то всегда нужно в первую очередь проверить на работоспособность стартера.
Обычно они выходят из строя по причине износа лампы тлеющего разряда или биметаллической пластины. В такой ситуации светильник при запуске может вообще не загореться или во время работы мигать. При этом запустить прибор со второй попытки также не удастся. Это связано с тем, что ему просто не хватает напряжения для запуска лампы.Самым простым способом проверить стартер на работоспособность является его замена на другой аналогичный прибор. Если поставить в лампу новую деталь и она начнет работать, значит проблема была именно здесь.

Замена стартера на новый

Как видим, здесь можно обойтись вообще без какого-либо измерительного прибора. Но не всегда под рукой имеется запасная деталь той же мощности. Поэтому чаще всего для проверки создают простейшую схему в которой стартер нужно последовательно подключить с лампой накаливания. Питание схемы происходит от сети в 220 В через розетку.

Лучше всего брать лампочки, с небольшой мощностью примерно в 40-60 Вт. Включив в сеть такую схему, можно сразу же вычислить рабочий ли стартер или нет. Если лапочка зажглась, и будет гореть с периодическим отключением на доли секунды, то это сигнализирует о его работоспособности. При этом будет слышен характерный щелчок. Это будут срабатывать его контакты.
В ситуации, когда лампочка не загорается или наоборот, постоянно горит и не моргает, то наша деталь признается нерабочей и подлежит замене.

Также бывают ситуации, когда деталь будет абсолютно исправной, но светильник не работает. В таком случае необходимо искать причину поломки в дросселе или других элементах электросхемы.

Принцип работы

В начале работы появляются свободно перемещающиеся электроны. Это начинается во время включения рабочего переменного напряжения в зонах около вольфрамовых нитей внутри колбы.

Вольфрамовые нити из-за того, что покрыты пленкой из тяжёлых металлов по мере накаливания выполняют эмиссию электронов. Внешнего напряжения будет не хватать для получения электронного потока. Во время перемещения эти свободные частицы выталкивают электроны с краев атомов инертного газа (аргон). После этого они начинают также перемещаться хаотично.

Далее в итоге совместной деятельности стартера и электромагнитного дросселя получаются условия для повышения силы тока и получение тлеющего разряда аргона. Далее начинается световой поток.

Устройство изделия

Перемещающиеся атомы обладают необходимой кинетической энергией, которая нужна для перевода электронов паров ртути, которая есть в составе ЛЛ на более высокую орбиту. Получение яркого света получается в слое люминофора, который покрывает внутреннюю часть лампочки.

Принцип работы

Дроссель функционирует в лампе вместе со стартером. Принцип их действия имеет такую последовательность:

  • при возникновении напряжения в лампе электрические заряды поступают в стартер, который состоит из заполненного инертным газом баллона с контактами и конденсатора;
  • за счет напряжения газ ионизируется и по цепи дросселя проходит ток;
  • происходит возрастание силы тока до 0,5 Ампер за счет разогрева контактов из биметалла и газа;
  • далее происходит нагревание катодов, и освобождаются электроды, подогревая в трубке светильника ртутные пары;
  • ионизация завершается при мгновенном замыкании контактов завершение ионизации происходит при мгновенном замыкании контактов;
  • при понижении температуры стартера осуществляется их быстрое размыкание и прекращение подачи тока к катоду и стартеру.

Заряд, сформировавшийся в ртутных парах, обеспечивает ультрафиолетовое излучение, под воздействием которого возникает освещение видимое человеком.

Особенности источника света

Сегодня сложно встретить помещение, в котором бы не использовались люминесцентные лампы. Они покорили потребителей своей ценой и качественным свечением и стали отличной заменой морально устаревших ламп накаливания.

Люминесцентные лампы в офисе

При этом такие источники света способны создавать свечения различных типов. Все технические характеристики данной продукции указаны в маркировке, которая отражает:

  • мощность лампы;
  • диаметр ее трубки;
  • цвет свечения.

Несмотря на столь обширное разнообразие, для люминесцентной лампы любого типа характерен один и тот же принцип работы. Поэтому, зная, каким образом функционирует данный тип лампы, можно проверить работоспособность каждого элемента электросхемы своими руками. Особенно, если сомнения вызывает именно стартер.
В отличие от своего предшественника, лампы накаливания, для люминесцентной продукции характерна более сложная конструкция. Внешне данный тип источника имеет вид стеклянной непрозрачной трубки или баллона, заполненного ртутными парами и инертным газом.

Строение люминесцентной лампочки

По краям баллона размещены электроды, имеющие вид подогреваемых спиралей. На них происходит подача напряжения, благодаря которой в парах ртути формируется электрический разряд, порождающее невидимое ультрафиолетовое излучение. Ультрафиолетовое излучение влияет на слой люминофора. Он нанесен на стекло изнутри ровным слоем. Благодаря ему такие лампы и образуют ровное свечение.

Такого рода лампы запускаются с помощью специального пускорегулирующего аппарата (ПРА). Это устройство может быть двух типов:

  • электронным;
  • электромагнитным.

В электромагнитном ПРА основным элементом является дроссель или балластное сопротивление. Дроссель имеет вид катушки с железным сердечником, которая последовательно подключена к лампе. Данный элемент обеспечивает стабильность разряда, а также ограничивает ток в осветительном приборе.
При включении дроссель ограничивает стартовый ток, пока катоды (электроды) разогреваются. После этого он создает повышенное напряжение, необходимое для зажигания лампы. Но кроме дросселя, у любой люминесцентной лампы есть еще один важный элемент – стартер тлеющего разряда. Именно стартер нужно проверить в первую очередь, если люминесцентный источник света перестал работать.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ

Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Технические характеристики

Технические особенности дросселей, на которые стоит обязательно обращать внимание при выборе источника света, следующие:

  • Назначение. В люминесцентном устройстве катушка индуктивности создает нужный импульс для того, чтобы пары металла могли в устройстве гореть, также она поддерживает нужное значение мощности во время функционирования устройства.
  • Мощность. Главным техническим параметром ограничителя является значение его мощности. Именно от него зависит работоспособность всех других параметров и лампы в целом. Исходя из показателей мощности, эти параметры у каждого ограничителя светильника будут разные. По уровню мощности ограничители разделяются на три больших категории: B, C, и D. От того, к какой категории они относятся, зависит наименование ограничителей.
  • Коэффициент самоиндукции. За счет индуктивности дросселя мощность электроэнергии, которая приходиться на проводящие контакты лампы.

Коэффициент самоиндукции.

Устройство стартера люминесцентных ламп

Конструкция этого элемента достаточно проста. Каждая модель, выпущенная определенным производителем, имеет свои технические характеристики. Это следует учитывать при выборе ламп. Стартер – это стеклянный баллон, внутри которого находится инертный газ. Это может быть смесь гелия с водородом или неон. В баллон впаяны неподвижные металлические электроды. Их выводы проходят через цоколи.

Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие. Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой имеет только две ножки (контакта).

Если вынуть конструкцию из корпуса видно саму колбу. Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции:

  • — борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.
  • — участвует в процессе зажигания лампы.

Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.

За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.

Устройство и особенности работы лампы

Возникает вопрос, зачем для включения подобных лампочек нужно собирать какую-то схему. Чтобы на него ответить, стоит разобрать их принцип действия. Итак, люминесцентные (иначе – газоразрядные) лампы состоят из следующих элементов:

  1. Стеклянная колба, чьи стенки покрыты изнутри веществом на основе фосфора. Этот слой выделяет равномерное белое свечение при попадании на него ультрафиолетового излучения и носит название люминофора.
  2. По бокам колбы установлены герметичные торцевые цоколи с двумя электродами каждая. Внутри контакты соединены вольфрамовой нитью накала, покрытой специальной защитной пастой.
  3. Источник дневного света наполнен инертным газом вперемешку с парами ртути.

Свечение люминофора вызывает поток электронов, проходящий сквозь пары ртути в среде аргона. Но вначале между двумя нитями накала должен возникнуть устойчивый тлеющий разряд. Для этого требуется кратковременный импульс высокого напряжения (до 600 В). Чтобы его создать при включении светильника, как раз и нужны вышеупомянутые детали, подключенные по определенной схеме. Техническое название устройства — балласт или пускорегулирующая аппаратура (ПРА).

В экономках ПРА уже встроена в цоколь

Проверяем светильник

В ходе своей работы люминесцентный светильник может выйти из строя. При этом проверить его составные элементы электросхемы и исправить поломку можно своими руками. Для этого потребуется воспользоваться мультиметром или тестером.
Чтобы правильно проверить стартер у люминесцентного светильника, необходимо прежде всего знать вариант используемой для него электросхемы.

Кроме этого необходимо демонтировать или просто снять люминесцентный светильник с потолка или стены. После этого можно проверить все важные элементы электросхемы.



Два варианта

Рассмотрим оба варианта проверки электросхем, приведенных выше. При этом способ проверки в обоих случаях будет идентичной.

Наиболее часто для проверки используют следующие измерительные приборы:

  • оометр. На нем должна быть установлена позиция для требуемого измеряемого диапазона сопротивления;
  • тестер стредочного типа;

Тестер для проверки

мультиметр.

Многие специалисты рекомендуют использовать более совершенный и универсальный измерительный прибор – мультметр. При этом диагностика светильника (дросселя и т.д.) должна проводиться исключительно пассивным способом. Это означает, что осветительную установку нельзя подключать к внешнему источнику напряжения.
Чтобы проверить люминесцентный светильник, необходимо провести следующие манипуляции:

  • кладем осветительный прибор на стол;
  • подключаем к выводам проводов два щупа измерительного прибора;
  • измеряем общее сопротивление.

Проверка мультиметром люминесцентного светильника

Но при наличии в схеме стартера таким образом проверить общее сопротивление будет невозможно, так как он буде разрывать электрическую схему. В связи с этим в обоих вариантах необходимо проделать следующие действия:

  • вынимаем стартер из его электрического патрона;
  • замыкаем контакты стартера и электрического патрона.

Только после этого можно проверить светильник на параметр общего сопротивления.
При этом помните, что в отключенном состоянии эта деталь имеет разомкнутые электроды. В связи с этим его невозможно проверить на работоспособность

Его можно только заменить резервным, который будет иметь такую же мощность.
Обратите внимание! Неисправный стартер, точно так же, как и другие сломанные детали, не подлежат ремонту. Их нужно сразу выбросить и поменять на рабочие





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Стартер для люминесцентных ламп: маркировка, виды, проверка

Конструкция ламп газоразрядного типа обеспечивает стабильное свечение, а срок эксплуатации по сравнению со стандартными лампочками накаливания значительно выше. Вся работа этих устройств осуществляется с помощью специальной аппаратуры, в состав которой входит и стартер для люминесцентных ламп. Совместно с дросселем он принимает участие в запуске, защищает источник света от перенапряжения из-за высоких токов. Без стартера лампа не будет работать, поэтому нужно регулярно контролировать, осуществлять своевременный ремонт или замену.

Содержание

Функции стартера в лампах газоразрядного типа

Независимо от модификации ламп дневного света, основной функцией стартера является их запуск. Он входит в общую структуру пускорегулирующего устройства, питается от сетевого переменного тока с рабочей частотой 50 Гц.

Активация осветительного прибора заключается в подаче на его контактные клеммы повышенного напряжения. Стандартное пусковое устройство внешне выглядит в виде небольшой стеклянной колбы, заполненную изнутри смесью инертных газов. Сама колба защищена от возможных повреждений пластиковым или металлическим корпусом. Снизу к подведены два электрода, которые и обеспечивают контакт с проводами лампы. Некоторые корпуса оборудуются смотровым окошком.

По мнению специалистов, стартеры для люминесцентных ламп обладает повышенной чувствительностью и чаще чем другие компоненты выходит из строя. В таких случаях лампу становится невозможно запустить, и она не будет работать. В случае необходимости этот компонент легко заменить своими руками.

Основными функциями стартера в системе ПРА являются следующие:

  • Немедленное включение в работу при подаче питающего напряжения.
  • Прогревает электроды.
  • Замыкает и размыкает биметаллическую пластину.
  • Передает повышенный ток к местам образования дуги.
  • Через него ток поступает к дросселю.

Следует помнить, что прямое включение лампы без стартера приводит к снижению срока службы и преждевременному выходу из строя. Эти компоненты бывают электромагнитными или электронными и выбираются в зависимости от конструкции источника света.

Устройство стартера

Различные виды и модификации стартеров в целом имеют одни и те же конструктивные элементы. Они отличаются лишь параметрами, поскольку используются во многих типах ламп. Зная общее устройство стартера, можно легко проверить его работоспособность, выявить неисправности и принять решение о возможности дальнейшего использования.

Итак, любое пусковое устройство состоит из следующих деталей и компонентов:

  • Корпус, изготовленный из металла или пластика, в котором размещаются все составляющие. Он защищает стеклянные детали от повреждений. В верхней части имеется отверстие, снизу выведены наружу ножки контактов.
  • Колба. Сделана из стекла и наполнена газом. Обычно используется неон или смесь водорода и гелия.
  • Электроды – анод и катод. Могут быть исполнены в двух вариантах: симметричные с двумя подвижными контактами или несимметричные, с одной движущейся частью. Каждый из них выведен наружу через цоколь. В практической деятельности чаще всего применяется первый вариант – с симметричной электродной системой.
  • Конденсатор. Играет важную роль в сглаживании высоких токов. Одновременно участвует в размыкании электродов и гасит дугу, возникающую между токоведущими частями. Отсутствие конденсатора может вызвать спайку контактов при появлении дуги, вызывая тем самым преждевременный износ стартера.

Надежная работа стартера обеспечивается биметаллическими электродами, нагрев которых связан с напряжением конкретной электрической сети. Если ток понизился до 80% от номинала, то стартер может не сработать и лампа не загорится. Современный электронный стартер для люминесцентной лампы, применяемый в ЭПРА, практически не подвержен перепадам напряжения и всегда находится в готовности к работе. Поэтому они устанавливаются во всех современных светильниках, а старые пускатели постепенно заменяются приборами нового образца.

При замене следует учесть, что каждой марке люминесцентной лампы требуется соответствующее ей пусковое устройство.

Принцип действия

Действие стартера неразрывно связано с работой всей люминесцентной лампы и происходит в следующем порядке:

  • Перед началом работы электроды разомкнуты.
  • После подачи напряжения из сети, внутри колбы возникает тлеющий разряд с параметрами тока 20-50 мА.
  • Разряд начинает воздействовать на биметаллические электроды, постепенно выполняя их разогрев.
  • Под действием нагрева электроды изгибаются, после чего тлеющий разряд прекращается и далее происходит замыкание электрической цепи внутри лампы.
  • По замкнутой цепи начинается движение электрического тока, разогревающего дроссель и катоды самой лампы.
  • После прекращения тлеющего разряда начинается постепенное остывание биметаллических электродов. В результате, они размыкаются, разгибаются и цепь разрывается.
  • Все предыдущие действия привели к появлению высокого импульсного напряжения, воздействующего на дроссель. Сам дроссель обладает индуктивностью, под влиянием котором лампа начинает зажигаться.
  • Постепенно свечение лампы возрастает и достигает нормы. Поскольку стартер подключен параллельно с лампой, ему уже недостаточно напряжения для создания нового тлеющего разряда, поскольку весь ток уходит на поддержку свечения. Поэтому электроды остаются разомкнутыми, а лампа все равно продолжает работать.

Схема подключения

Независимо от конструкции лампы, каждая схема подключения использует стартер. Обычно используются источники света на 36-40 Вт с соответствующим пусковым устройством.

Порядок действий будет одинаковым для всех люминесцентных ламп:

  • Каждый осветительный прибор оборудуется выходными контактами, установленными с торцов и соединенными с нитями накаливания. Снаружи они выглядят в виде небольших штырьков, к которым параллельно подключается стартер.
  • Для подключения пускового устройства используется один из контактов, расположенных на обеих сторонах лампы.
  • К контактам, оставшимся свободными, параллельно с электрической сетью подключается дроссель.
  • Конденсатор подключается в последнюю очередь параллельно с питающими контактами. Он защищает от сетевых помех и компенсирует реактивную мощность.

Различия в подключении становятся заметными при использовании разного количества источников света, для которых используется отдельная схема. Их особенности проявляются в следующем:

  • При использовании одной лампы стартер подключается параллельно, а дроссель – последовательно между лампой и источником питания. На входных контактах может быть установлен конденсатор, улучшающий параметры электрического тока.
  • В случае использования нескольких лампочек, они последовательно подключаются к питанию вместе с дросселем. Далее, к каждой лампе параллельно подключается стартер. Важным условием является равенство суммарной мощности всех подключенных компонентов, мощности используемого дросселя.

Параметры и маркировка

Выбирая пусковое устройство, необходимо обратить особое внимание на его параметры и технические характеристики:

  • Сроки эксплуатации, установленные производителями. По этому показателю лидируют компании Osram и Phillips, чья продукция способна выдерживать не менее 6 тысяч циклов включения и выключения. Однако, на практике этот параметр не всегда соблюдается по объективным причинам, например, из-за скачков сетевого напряжения.
  • Температурный диапазон рабочего режима. Обычно устанавливается в пределах 5-55С. Если требуется использовать светильники за пределами установленных норм, то для этих случаев понадобятся специальные стартеры с гораздо более высокой стоимостью.
  • Временной промежуток, при котором катоды полноценно прогреваются. Этим фактором определяется период нахождения биметаллических электродов в замкнутом положении. У разных производителей данный показатель может существенно отличаться.
  • Разновидности и модификации конденсаторов, задействованных в том или ином устройстве. От его конструкции во многом зависит срок эксплуатации прибора.
  • Номинальное рабочее напряжение. Данная характеристика должна обязательно проверяться, поскольку прибор, рассчитанный на 127 В и подключенный к светильнику на 220 В, сразу же выйдет из строя.

Все параметры отображаются в маркировке устройства. У отечественных приборов она выглядит следующим образом:

  • Буква «С» указывает на принадлежность к категории стартеров.
  • Цифры, стоящие впереди буквы «С», обозначают мощность лампы, для которой предназначен данный стартер.
  • Цифры, нанесенные позади буквы «С», соответствуют параметрам рабочего напряжения, например, 127 или 220.

Таким образом, маркировка 60С-220, приведенная в качестве примера, указывает на устройство, которое является стартером для люминесцентной лампы мощностью 60 Вт, работающей от сети 220 В.

Проверка технического состояния стартера

В случае каких-либо неисправностей осветительного прибора с лампами дневного света, очень часто требуется отдельно проверить работоспособность стартера. В общей конструкции он определяется как довольно простая деталь с небольшими размерами. Поломка пускателя приносит массу проблем, в первую очередь связанных с прекращением работы всей лампы.

Частой причиной неисправности служит изношенная лампа тлеющего разряда или биметаллическая контактная пластина. Внешне это проявляется отказом при запуске или миганием во время работы. Устройство не запускается ни со второй попытки, ни с последующих, поскольку для пуска всей лампы недостаточно напряжения.

Наиболее простым способом проверки является полная замена стартера другим устройством такого же типа. Если после этого лампа нормально включится и заработает, значит причина была именно в пускателе. В данной ситуации измерительные приборы не требуются, однако при отсутствии запасной детали придется создавать простейшую проверочную схему с последовательным соединением стартера и лампы накаливания. После этого через розетку подключить питание 220 В.

Для подобной схемы лучше всего подойдут маломощные лампочки на 40 или 60 ватт. После включения они загораются, а затем со щелчком периодически отключаются на короткое время. Это указывает на исправность стартера и нормальную работу его контактов. Если же лампочка горит постоянно и не моргает или она не зажглась вовсе, следовательно пускатель нерабочий и его необходимо заменить.

Монтажная схема реверса асинхронного двигателя 380 вольт с отдельным блоком кнопок

Реверсивный пускатель: подключение и запуск, настройка реверса

Реверсивная схема подключения электродвигателя

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Принцип работы люминесцентной лампы

Выключатель с подсветкой: установка, подключение, схема

Стартер для люминесцентных ламп FSU 4-80 Вт 240 В

Стартер для люминесцентных ламп FSU 4-80 Вт 240 В | Инструментальная станция

БЕСПЛАТНАЯ ДОСТАВКА При заказе от 25 фунтов стерлингов

НАЖМИТЕ И ЗАБИРАЙТЕ В более чем 550 магазинах

ЕЖЕДНЕВНО ВЫГОДНАЯ ЦЕНА

ТОРГОВЫЙ СЧЕТ Сэкономьте 5% каждый день

Назад к люминесцентным лампам

Щелкните здесь для полного описания

Количество

Коллекция

Доставка

Войдите, чтобы сохранить на потом

Этот стартер накаливания представляет собой переключатель с таймером, помогающий зажигать люминесцентные лампы и трубки. Вы найдете такие лампы в мастерских и домах, поскольку они более энергоэффективны, чем лампы накаливания старых технологий.

Стартер люминесцентного света, по сути, контролирует импульс высокого напряжения, необходимый для нагрева лампы для эффективного и быстрого освещения. Очень легко определить, нуждается ли ваш калильный стартер в замене, так как вы увидите мерцание света или работу только с одной стороны. Вы можете использовать этот стартер с люминесцентными лампами от 4 Вт до 80 Вт и с напряжением в диапазоне от 220 В до 240 В, поэтому он очень гибкий.

• Подходит для использования с люминесцентными лампами мощностью от 4 Вт до 80 Вт

• Соответствует BS 60155

Техническая спецификация

ID производителя FSU
Напряжение 240
Мощность 65
Тип
Тип Флуоресцентный стартер

Отзывы

9 0002 ★★★★★ ★★★★★
