Что такое степень защиты IP. Как расшифровывается маркировка IP. Какие бывают классы защиты электрооборудования. Как выбрать устройство с нужной степенью защиты IP.
Что такое степень защиты IP и зачем она нужна
Степень защиты IP (Ingress Protection) — это система классификации, определяющая уровень защиты электрооборудования от проникновения твердых предметов и жидкостей. Маркировка IP состоит из букв «IP» и двух цифр:
- Первая цифра (от 0 до 6) обозначает защиту от проникновения твердых предметов
- Вторая цифра (от 0 до 8) обозначает защиту от проникновения воды
Степень защиты IP важна по нескольким причинам:
- Обеспечивает безопасность использования электрооборудования
- Защищает оборудование от повреждений и преждевременного выхода из строя
- Позволяет правильно подобрать оборудование для конкретных условий эксплуатации
- Является обязательным параметром для сертификации электрооборудования
Расшифровка маркировки IP
Разберем подробнее, что означают цифры в маркировке IP:
Первая цифра — защита от твердых предметов:
- IP0X — защита отсутствует
- IP1X — защита от твердых предметов >50 мм
- IP2X — защита от твердых предметов >12,5 мм
- IP3X — защита от твердых предметов >2,5 мм
- IP4X — защита от твердых предметов >1 мм
- IP5X — частичная защита от пыли
- IP6X — полная защита от пыли
Вторая цифра — защита от воды:
- IPX0 — защита отсутствует
- IPX1 — защита от вертикально падающих капель
- IPX2 — защита от капель под углом до 15°
- IPX3 — защита от дождя
- IPX4 — защита от брызг
- IPX5 — защита от струй воды
- IPX6 — защита от сильных струй воды
- IPX7 — защита при кратковременном погружении в воду
- IPX8 — защита при длительном погружении в воду
Наиболее распространенные степени защиты IP
Рассмотрим самые часто встречающиеся степени защиты IP и их применение:
IP20
Минимальная степень защиты для использования в помещениях. Защищает от проникновения предметов диаметром более 12,5 мм, но не имеет защиты от воды.
Где применяется: осветительные приборы, розетки, выключатели для использования внутри сухих помещений.
IP44
Защита от твердых предметов более 1 мм и брызг воды. Подходит для использования в помещениях с повышенной влажностью.
Где применяется: светильники для ванных комнат, розетки в подсобных помещениях.

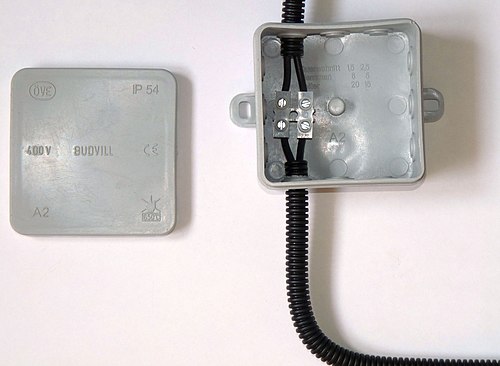

IP54
Пылезащищенное исполнение с защитой от брызг воды. Можно использовать на улице под навесом.
Где применяется: уличное освещение, промышленное оборудование.
IP65
Пыленепроницаемое исполнение с защитой от струй воды. Подходит для использования на открытом воздухе.
Где применяется: уличные светильники, камеры видеонаблюдения, электрощиты.
IP67
Полная защита от пыли и возможность кратковременного погружения в воду.
Где применяется: подводные светильники, датчики для резервуаров с жидкостями.
Как выбрать нужную степень защиты IP
При выборе электрооборудования с определенной степенью защиты IP следует учитывать:
- Условия эксплуатации (внутри помещения/на улице)
- Уровень запыленности
- Вероятность контакта с водой
- Требования техники безопасности
Общие рекомендации по выбору:
- Для сухих помещений достаточно IP20-IP23
- Для влажных помещений рекомендуется IP44 и выше
- Для установки на улице под навесом — IP54-IP55
- Для открытых уличных условий — IP65 и выше
- Для погружения в воду — IP67-IP68
Дополнительные обозначения в маркировке IP
Иногда в маркировке IP можно встретить дополнительные буквы, которые обозначают:
- A — защита от доступа тыльной стороной руки
- B — защита от доступа пальцем
- C — защита от доступа инструментом
- D — защита от доступа проволокой
- H — высоковольтное устройство
- M — устройство проверено на воздействие воды при движении
- S — устройство проверено на воздействие воды в неподвижном состоянии
- W — устройство проверено на воздействие погодных условий
Нормативные документы, регламентирующие степени защиты IP
Степени защиты IP регламентируются следующими стандартами:
- Международный стандарт IEC 60529
- Европейский стандарт EN 60529
- Российский ГОСТ 14254-2015 (идентичен IEC 60529)
Эти стандарты определяют методы испытаний и требования к маркировке электрооборудования различных степеней защиты IP.
Ограничения системы степеней защиты IP
При использовании маркировки IP следует учитывать некоторые ограничения:
- Степень защиты IP не гарантирует абсолютную защиту от проникновения воды и пыли
- Степень защиты может снижаться со временем из-за износа уплотнений
- Система IP не учитывает защиту от механических повреждений или коррозии
- Для некоторых видов оборудования могут применяться дополнительные стандарты защиты
Заключение
Степень защиты IP является важным параметром при выборе электрооборудования. Правильно подобранная степень защиты обеспечивает безопасность и долговечность устройств в различных условиях эксплуатации. При выборе оборудования следует учитывать условия использования и рекомендации производителя по степени защиты IP.
Степени защиты IP. Таблица обозначения IP.
Обозначение IP
IP – это обозначение степени для защиты от нежелательных проникновений, INGRESS PROTECTION RATING. Это определенная классификационная система для защиты оболочек электрического оборудования, а также иных приборов от попадания воды, пыли, посторонних предметов соответственно с международными стандартами DIN 40050, IEC 60529, а также соответствует отечественному ГОСТу 14254.
Что такое степень защиты IP?
Под этим обозначением рассматривают способы защиты, которые проверяются стандартным методом исследований, который обеспечен оболочкой от доступа к небезопасным элементам – токопроводящим и механическим частям.
Маркирование защитной степени оболочек электрического оборудования производится с помощью международных знаков защиты – IP и 2 цифр, первая из них обозначает защиту от проникновения твердого предмета, 2 – от проникновения влаги.
Код представлен как IPXX. За цифрой могут обозначаться буквы, которые предоставляют дополнительную информацию.
Наибольший показатель защиты по такой классификации – IP68. Такой прибор пыленепроницаем, выдерживает продолжительное время под водой под давлением. На сегодня максимальный показатель защиты составляет IP69-К – таким маркируют корпуса изделий, которые должны выдерживать мойку при высоких температурах с высоким давлением.
Различают такие уровни:
- 0 – отсутствует защита,
- 1 – отсутствует защита от сознательных контактов,
- 2 – мануальная защита,
- 3 – защищает кабели, инструменты,
- 4 – защищает болты, провода,
- 5 – внутрь может попасть небольшое количество пыли,
- 6 – пыль не попадет в прибор, абсолютная защита от контактов.
Самые распространенные степени защиты такие:
- IP20 – используют для освещения внутри помещения при незагрязненной нормальной среде. Область применения – теплый сухой промышленный цех, офис, театр, магазин.
- IP21 – 22 – используют для промышленных неотапливаемых помещений, под навесом, защищенные от проникновения конденсата.
- IP23 – применяют в неотапливаемом помещении либо снаружи.
- IP43 – 44 – используют для наружного уличного освещения. Обеспечивает защиту от дождя, небольших твердых тел. В промышленности используются лампы для освещения высокого цеха. Часто применяется защита типа IP43 – обеспечивает безопасность, в сочетании с IP54 – для предотвращения загрязнения отражателей лампы.
- IP50 – применяется в светильниках для запыленной среды, чтобы защитить от быстрого загрязнения изнутри. С наружной стороны такие приборы могут легко чиститься. Для того, чтобы освещать помещение с повышенными показателями влаги, светильники с такой защитой не рекомендуется применять.
- IP54 — водонепроницаемое традиционное исполнение, такие приборы моют, эксплуатируют для объектов с повышенной влажностью, еще – устанавливают под навесом.
- IP60 – гарантирует полную защиту от проникновения пыли, применяются для сильно запыленных помещений.
- IP65-66 – струезащищённые приборы, используются там, где нужно их постоянно мыть, не боятся воды. Попадание небольшого количества влаги не может негативно отразиться на их работе. Часто применяется дополнительно защита к ударам.
- IP67-68 – приборы с такой степенью защиты погружают в воду, без опасения, что они промокнут. Применяют для освещения под водой в фонтанах, бассейнах.
Попадание небольшого количества влаги не может негативно отразиться на их работе. Часто применяется дополнительно защита к ударам.Схематически степени защиты IP можно обозначить таким образом – как пример – IP 65, где 6 – это обозначение защиты от пыли, а 5 – обозначение защиты от жидкости.
Развернутая характеристика IP
Защита от твердых тел:
0 – защита отсутствует – отсутствует от случайных контактов и инородного тела;
1 – защита от крупных инородных тел – от соприкасания с руками на большой поверхности, а также защита от твердых больших инородных предметов с диаметром больше 50 мм;
2 – защита от инородного тела среднего размера – оберегает от контакта с руками, а также от маленького инородного твердого тела с диаметром не больше 12 мм;
3 – оберегает от небольших инородных предметов – от инструментов, провода, схожих предметов с диаметром 2,5 мм и больше, а также от маленьких инородных предметов с диаметром больше, чем 2,5 мм;
4 – защита от гранулоподобных инородных предметов – от инструментов, привода, похожих предметов с диаметром 1 мм и более, а также от небольших инородных предметов с диаметром более, сем 1 мм;
5 – защита от оседания пыли – полностью предохраняет от контактов.
Оберегает от внутреннего повреждения приборов по причине оседания в них пыли;6 – защита от попадания пыли – полностью изолировано от контакта с пылью, попадание пыли исключается.
Оберегает от внутреннего повреждения приборов по причине оседания в них пыли;Гидрозащита:
0 – защита отсутствует – нет защиты от воды;
1 – предохраняет от капель – от падающих вертикально капель;
2 – предохраняет от капель – от падающих под углом 15 градусов капель жидкости;
3 – предохраняет от брызг – от падающих под углом 60 градусов и меньше капель жидкости;
4 – предохраняет от брызг – от воды, которая льется по всем направлениям;
5 – предохраняет от струй – от струи жидкости, которая льется по всем направлениям под действием давления;
6 – предохраняет от затоплений – от непродолжительных затоплений, используется в качестве противоштормовой защиты;
7 – предохраняет от конденсатов – от непродолжительных конденсатов, защищает при условии кратковременного либо частичного погружения на глубину до одного метра;
8 – полностью обеспечивает предохраняет от влаги, и, следовательно, герметичность – обеспечивает защиту от воды под давлением при длительном погружении на глубину больше одного метра.
Таким образом, мы видим, какой степень защиты лучше подобрать в той или иной ситуации, а также где эта защита должна применяться.
IP00 Степень или класс защиты › Расшифровка
Дается информация про степень защиты ip 00: что значит ip 00, и класс защиты ip 00.
|
Защита от внешних твердых предметов |
Защита от воды |
|---|---|
| 0 | 0 |
| нет защиты | нет защиты |
Что значит ip 00:
- «0» — нет защиты;
- «0» — нет защиты.
Классификация соответствует ГОСТ 14254 — 2015 и IEC 60529:2013.
Другие классы защиты корпуса оборудования:
Для просмотра расшифровки просто наведите курсор мыши на ячейку таблицы.
| A | B | C | D | ||
|---|---|---|---|---|---|
| IP00A | IP00C | IP00D | |||
| H | IP00H | IP00AH | IP00BH | IP00CH | IP00DH |
| M | IP00M | IP00AM | IP00BM | IP00CM | IP00DM |
| S | IP00S | IP00AS | IP00BS | IP00CS | IP00DS |
Степень защиты IP.
Маркировка и как выбрать устройстваДля всех выпускаемых электротехнических устройств и приборов устанавливается определенная своя степень защиты IP. Она зависит от типа оборудования, которое содержится в данном изделии или устройстве. Корпус такого электротехнического устройства может включать в себя различные детали и узлы с разной защитой. В конечном итоге электротехническому устройству присваивается степень защиты по установленному оборудованию, у которого минимальная степень защиты.
Для чего нужна степень защиты
При выборе и приобретении электрических устройств стоит обращать внимание на их защищенность от пыли и влаги, то есть, их степень защиты. Но немногие люди смогут внятно объяснить и дать совет в этом вопросе. Проверить степень защиты на приобретаемом товаре можно довольно просто. Нужно на корпусе устройства посмотреть стандартную специальную маркировку, например, IP40.
IP – это разделение на классы защиты электрооборудования от влаги, различных тел и веществ.
Телами здесь считаются инструменты, конечности человека, касание которых возможно к токоведущим частям. Классы защиты обуславливают не только электробезопасность, но и защиту от вредного действия, которое может повлиять на функционирование элементов.
Чтобы определить степень защиты IP, на электрических устройствах наносят маркировку.
МаркировкаОна имеет такой вид:
IP Х1 Х2 АМ
- Х1 / Х2 –защита от влаги и повреждений.
- А, М – вспомогательные свойства.
Электрикам может пригодиться таблица для выбора электрических устройств внешней установки, для высокой влажности или в пыльных местах.
Расшифруем маркировку, степень защиты IP отдельно по цифрам.
Первая цифра
0 – прибор без защиты, подлежит монтажу в щитках, шкафах.
1 – конструкция не позволяет прикасаться к опасным частям рукой или предметом толще 52,5 мм.
2 – в опасную зону нет доступа предметом 12,3 мм, или пальцем (автоматы, устройства защиты и т. д.).
3 – защита корпусом, невозможно проникнуть без инструмента, и предметами 2,5 мм и более.
4 – защита, не позволяющая проникновение предмета свыше 1 мм в толщину.
5 – высокая пылезащищенность, возможна частичная работа в пыльных помещениях, например, в складах.
6 – наибольшая защита от пыли и различных предметов.
Вторая цифра
0 – не защищено от воды.
1 – защищено от капель сверху.
2 – защищено от капель по направлению 5 градусов к вертикали.
3 – защищено от капель по направлению 60 градусов к вертикали. Снизу защиты нет.
4 – защита осуществляется от дождя и брызг.
5 – защита от слабой струи воды.
6 – водонепроницаемый корпус, защищен от сильного потока воды.
7 – разрешено помещение в воду на короткое время, либо не полностью.
8 – наибольшая защита от воды, допускающая помещение в воду на долгое время.
В конце маркировки возможны две буквы. Первая из них позволяет разобраться в защите корпуса от прикасания людей частями тела к опасным частям электрических устройств. Расшифруем эту букву:
А – защищено от прикасания тыльной частью руки.
В – защищает от проникновения пальца внутрь корпуса.
С – нет доступа инструментом.
D – невозможно проникнуть проволокой.
Расшифруем, что нам дает вторая буква:
Н – устройство высокого напряжения, свыше 72 кВ.
М – испытания в движении.
S – испытания без движения.
W – защита от внешней среды.
При приобретении устройства сразу трудно сориентироваться какая степень защиты необходима.
В этом случае лучше придерживаться некоторых рекомендаций:- В сухих местах установки, выбирайте устройства со степенью IР20.
- Для сырых мест, ванных комнат выбирайте устройства IР44 и более.
- В душевых, банях и саунах выбирают изделия с лучшей защитой – IР54.
- Для выполнения подсветки под водой в бассейне оптимальным выбором будут светодиоды с защитой IР68.
- Для уличной установки необходимо применять выключатели и осветительные устройства с защитой IР54. Это достаточная защита для уличного монтажа при воздействии внешней среды.
- На складах нужно выбрать пылезащищенные устройства. Лучше всего подойдут модели с защитной степенью IР54
В результате, чтобы расшифровать и понять, что обозначает степень защиты IP, нужно всего лишь сопоставить цифры, указанные на рассматриваемом вами устройстве, с данными, которые приведены в таблице степеней защиты. Нельзя забывать о том, что часто одна характеристика оказывает влияние на другую.
Например, если у вас имеется электроустройство со степенью защиты IРХ7, то абсолютная защита от попадания воды тоже дает гарантию непроницаемости и от пыли.
То есть, одно свойство взаимоисключает другое.
На корпусе устройства может быть одновременно указано несколько степеней защиты. Это зависит от того, каким методом устанавливается оборудование, описываются конкретные условия, при которых может обеспечиться та или иная защита от воздействия вредных факторов.
Похожие темы:
Степени защиты электрооборудования | Справка
Стандарт распространяется на электротехнические изделия с напряжением не выше 72,5 кВ и устанавливает степени защиты, обеспечиваемые оболочками.
Степени защиты электротехнических изделий обозначают символом: IP 11, где IP — начальные буквы: International Protection, первая цифра — характеристика защиты персонала от соприкосновения с находящимися под напряжением частями или приближения к ним и от соприкосновения с движущимися частями, расположенными внутри оболочки, и попадания внутрь твердых посторонних тел; вторая цифра — характеристика защиты от проникновения воды.
д.Степени защиты оболочек электрических машин: IP00, IP01, IP 10, ТРИ, IP12, IP13, IP20, IP21, IP22, IP23, IP43, IP44, IP54, IP55, IP56.
Степени защиты силовых трансформаторов (автотрансформаторов) и электрических реакторов, предназначенных для работы в электрических устройствах и сетях переменного тока частотой 50 Гц: 1Р00, IP10, IP11, IP13, IP20, IP21, IP22, IP23, IP30, IP31, 1Р32, IP33, IP34, IP41, IP43, IP44, IP54, IP55, IP65, IP66.
Степени защиты оболочек электрических аппаратов до 1 кВ: IP00, 1Р10, 1Р11, IP12, IP20, IP21, IP22, IP23, 1Р30, 1Р31, 1Р32, IP33, IP34, IP40, IP41, IP42, IP43, IP44, IP50, IP51, IP54, IP55, IP56, IP00, IP65, IP66, IP67, IP68.
Степени защиты
Первая цифра |
Краткое описание |
Определение |
От соприкосновения и попадания твердых посторонних сил |
||
0 |
Защита отсутствует |
Специальная защита отсутствует |
1 |
Защита от твердых тел размером >50 мм |
Защита от проникновения внутрь оболочки большого участка поверхности человеческого тела, например, руки, и твердых тел размером >50 мм |
2 |
Защита от твердых тел размером >12 мм |
Защита от проникновения внутрь оболочки пальцев или предметов длиной более 80 мм и твердых тел размером >12 мм |
3 |
Зашита от твердых тел размером >2,5 мм |
Защита от проникновения внутрь оболочки инструментов, проволоки и т. |
4 |
Защита от твердых тел размером >1 мм |
Защита от проникновения внутрь оболочки проволоки и твердых тел размером >1 мм |
5 |
Защита от пыли |
Проникновение внутрь оболочки пыли не предотвращено полностью. Однако пыль не может проникать в количестве, достаточном для нарушения работы изделия |
6 |
Пыленепроницаемость |
Проникновение пыли предотвращено полностью |
От проникновения воды |
||
0 |
Защита отсутствует |
Специальная защита отсутствует |
1 |
Защита от капель воды |
Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие |
2 |
Защита от капель воды при наклоне до 15° |
Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие при наклоне его оболочки на любой угол до 15° относительно нормального положения |
3 |
Защита от дождя |
Дождь, падающий на оболочку под углом 60° от вертикали, не должен оказывать вредного воздействия на изделие |
4 |
Защита от брызг |
Вода, разбрызгиваемая на оболочку в любом направлении, не должна оказывать вредного воздействия на изделие |
5 |
Защита от водяных струй |
Струя воды, выбрасываемая в любом направлении на оболочку, не должна оказывать вредного воздействия на изделие |
6 |
Защита от волн воды |
Вода при волнении не должна попадать внутрь оболочки в количестве, достаточном для повреждения изделия |
7 |
Защита при погружении в воду |
Вода не должна проникать в оболочку, погруженную в воду, при определенных условиях давления и времени в количестве, достаточном для повреждения изделия |
8 |
Защита при длительном погружении в воду |
Изделия пригодны для длительного погружения в воду при условиях, установленных изготовителем |
д. диаметром или толщиной >2,5 мм и твердых тел размером >2,5 ммПри степени защиты 8 для некоторых типов изделий допускается проникновение воды внутрь оболочки, но без нанесения вреда изделию.
Эти указания не распространяются на оболочки электрических машин и аппаратов, предназначенных для работы во взрывоопасной среде и в особых климатических условиях, а также на оболочки электробытовых приборов.
ГОСТ 14254 96 Степени защиты IP. Пылевлагозащищенность.
Степень защиты IP (International/Ingress Protection Rating) — классификатор степеней защиты, регламентирующий проникновение посторонних объектов — пыли и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).Все электротехнические устройства имеют определенную степень защиты IP, в зависимости от оборудования установленного на изделии. Электротехническое изделие может содержать разные элементы с разной степенью защиты IP. В итоге степень защиты IP электротехнического изделия определяется по установленному оборудованию, имеющему наименьшую степень защиты IP.
Обозначается степень защиты буквами IP и двумя цифрами, обозначающими степень защиты.
Проникновение твердых механических предметов указывается первой цифрой, второй цифрой обозначается стойкость оборудования к воздействию жидкости.Чаще всего встречаются степени защиты IP20, IP23, IP44, IP54, IP65, IP66, IP68.
IP20 — Электротехническое оборудование со степенью защиты IP20 устанавливается обычно в сухих помещениях.
IP23 — Электротехническое оборудование со степенью защиты IP23 устанавливается в неотапливаемых промышленных помещениях.
IP44 — Электротехническое оборудование со степенью защиты IP44 может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, например, в ванне.
IP54 — Электротехническое оборудование со степенью защиты IP54 (защита от пыли и брызг воды) может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в помещении с повышенной влажностью.
IP55 — Электротехническое оборудование со степенью защиты IP55 (защита от пыли и струй воды(кратковременных)) может эксплуатироваться на улице, в том числе и при кратковременном воздействия струй воды.
Чаще всего производители уличных электротехнических шкафов и щитов указывают степень защиты IP55.IP65 — Электротехническое оборудование со степенью защиты IP65 ( полная защита от пыли и защита от струй воды) может эксплуатироваться на улице в любых условиях, Для оборудования подверженному атмосферным воздействиям.
IP67 — Требования к оборудованию подверженному сильным атмосферным воздействиям и воздействию воды. Например оборудование установленное на прямо земле или в грунте.
IP68 — Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.
Степень защиты IP: расшифровка обозначений
- Главная
- Степень защиты IP: расшифровка обозначений
org/ListItem»>
Статьи
IP — от англ. Ingress Protection Rating (степень защиты от проникновения) — показатель защищенности изделия от проникновения внутрь твердых тел (первая цифра, пылезащищенность) и жидкостей (вторая цифра, влагозащищенность). Минимальная степень защиты — IP00 (изделие не защищено), максимальная степень защиты — IP68 (полная пыле- и влагонепроницаемость). Повышение степени защиты (герметичности), как правило, достигается использованием литых неразборных корпусов, герметиков и герметичных материалов (резина, каучук и т.д.).
Защита от проникновения твердых тел (первая цифра IPX…)
| 0 | Без защиты |
| 1 | Не допускается проникновение твердых тел диаметром 50 мм, а также соприкосновение с частями, находящимися под напряжением |
| 2 | Не допускается проникновение твердых тел диаметром 12,5 мм |
| 3 | Не допускается проникновение твердых тел диаметром 2,5 мм |
| 4 | Не допускается проникновение твердых тел диаметром 1 мм |
| 5 | Допускается ограниченное проникновение пыли (в количестве, не препятствующем нормальной работе аппарата) |
| 6 | Полностью препятствует проникновению пыли |
Защита от проникновения жидкостей (вторая цифра IP.
..X)| 0 | Без защиты |
| 1 | Защита от капель воды, падающих вертикально. Допускается ограниченное проникновение воды, не влияющее на нормальную работу аппарата |
| 2 | Защита от капель воды, падающих под углом 15° от вертикали. Допускается ограниченное проникновение воды, не влияющее на нормальную работу аппарата |
| 3 | Защита от водяных струй, падающих под углом 60° от вертикали. Допускается ограниченное проникновение воды, не влияющее на нормальную работу аппарата |
| 4 | Защита от брызг воды в любом направлении. Допускается ограниченное проникновение воды, не влияющее на нормальную работу аппарата |
| 5 | Защита от водяного потока со слабым напором. Допускается ограниченное проникновение воды, не влияющее на нормальную работу аппарата |
| 6 | Защита от водяного потока с сильным напором. Допускается ограниченное проникновение воды, не влияющее на нормальную работу аппарата |
| 7 | Защита от погружения на глубину от 0,15 до 1,00 м |
| 8 | Защита при продолжительном погружении с давлением воды |
Примеры
Степень защиты электротехнических устройств IPXX
Степень защиты IP (International/Ingress Protection): защита электротехнических устройств от воды и пыли.
В соответствии с МЭК-70-1, разработана степень защиты для электротехнических устройств. Каждое электротехническое устройство должно обладать степенью защиты для предотвращения утраты работоспособности в различных условиях. Это определяется воздействием различных внешних факторов.
Два самых важных фактора — это воздействия водной стихии и пыли. Для определения данного параметра и введена степень защиты IP (International/Ingress Protection). Формат отображения данной информации — IPXX, в данной подачи первой цифрой стоит отношение электротехнического изделия к попаданию твердых частиц (пыли), а также защита от воздействия в обратном направлении поражающим электрическим фактором. Вторая цифра указывает на степень защиты от водной среды. Их отображение и соответствие приведены в таблице ниже.
Таблица 1. Пылевлагозащищенность
|
IPx0
|
IPx1
|
IPx2
|
IPx3
|
IPx4
|
IPx5
|
IPx6
|
IPx7
|
IPx8
| |
|
IP0x
|
IP00 | ||||||||
|
IP1x
|
IP10 |
IP11 |
IP12 | ||||||
|
IP2x
|
IP20 |
IP21 |
IP22 |
IP23 | |||||
|
IP3x
|
IP30 |
IP31 |
IP32 |
IP33 |
IP34 | ||||
|
IP3x
|
IP30 |
IP31 |
IP32 |
IP33 |
IP34 | ||||
|
IP4x
|
IP40 |
IP41 |
IP42 |
IP43 |
IP44 | ||||
|
IP5x
|
IP50 |
IP54 |
IP55 | ||||||
|
IP6x
|
IP60 |
IP65 |
IP66 |
IP67 |
IP68 |
Таблица 2.
Защита от соприкосновения с частями изделия, находящимися под напряжением|
Первая цифра |
Описание |
|
0 |
Никакой защиты от прикосновения к токоведущим частям. |
|
1 |
Частичная защита от случайного касания токоведущих частей (защита от касания ладонью). |
|
2 |
Защита от прикосновения пальцами к токоведущим частям. |
|
3 |
Защита от случайного касания токоведущих частей инструментом. |
|
4 |
Защита от случайного касания токоведущих частей инструментом. |
|
5 |
Полная защита от прикосновения к токоведущим частям изделия. |
|
6 |
Полная защита от прикосновения к токоведущим частям изделия. |
| IP00 | Не защищен от твердых частиц. | Не защищен от жидкостей. |
| IP01 | Не защищен от твердых частиц. | Защищено от конденсата. |
| IP02 | Не защищен от твердых частиц. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP03 | Не защищен от твердых частиц. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP04 | Не защищен от твердых частиц. | Защищено от водяных брызг с любого направления. |
| IP05 | Не защищен от твердых частиц. | Защищено от струй воды под низким давлением с любого направления. |
| IP06 | Не защищен от твердых частиц. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP07 | Не защищен от твердых частиц. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP08 | Не защищен от твердых частиц. | Защищено от длительного погружения в воду до определенного давления. |
| IP10 | Защищено от прикосновения руками более 50 миллиметров. | Не защищен от жидкостей. |
| IP11 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от конденсата. |
| IP12 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP13 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP14 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от водяных брызг с любого направления. |
| IP15 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от струй воды под низким давлением с любого направления. |
| IP16 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP17 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP18 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от длительного погружения в воду до определенного давления. |
| IP20 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Не защищен от жидкостей. |
| IP21 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от конденсата. |
| IP22 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP23 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP24 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от водяных брызг с любого направления. |
| IP25 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от струй воды под низким давлением с любого направления. |
| IP26 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP27 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP28 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от длительного погружения в воду до определенного давления. |
| IP30 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Не защищен от жидкостей. |
| IP31 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от конденсата. |
| IP32 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP33 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP34 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от водяных брызг с любого направления. |
| IP35 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от струй воды под низким давлением с любого направления. |
| IP36 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP37 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP38 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от длительного погружения в воду до определенного давления. |
| IP40 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Не защищен от жидкостей. |
| IP41 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от конденсата. |
| IP42 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP43 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP44 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от водяных брызг с любого направления. |
| IP45 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от струй воды под низким давлением с любого направления. |
| IP46 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP47 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP48 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от длительного погружения в воду до определенного давления. |
| IP50 | Защищено от ограниченного проникновения пыли. | Не защищен от жидкостей. |
| IP51 | Защищено от ограниченного проникновения пыли. | Защищено от конденсата. |
| IP52 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP53 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP54 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг с любого направления. |
| IP55 | Защищено от ограниченного проникновения пыли. | Защищено от струй воды под низким давлением с любого направления. |
| IP56 | Защищено от ограниченного проникновения пыли. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP57 | Защищено от ограниченного проникновения пыли. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP58 | Защищено от ограниченного проникновения пыли. | Защищено от длительного погружения в воду до определенного давления. |
| IP60 | Защищено от полного проникновения пыли. | Не защищен от жидкостей. |
| IP61 | Защищено от полного проникновения пыли. | Защищено от конденсата. |
| IP62 | Защищено от полного проникновения пыли. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP63 | Защищено от полного проникновения пыли. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP64 | Защищено от полного проникновения пыли. | Защищено от водяных брызг с любого направления. |
| IP65 | Защищено от полного проникновения пыли. | Защищено от струй воды под низким давлением с любого направления. |
| IP66 | Защищено от полного проникновения пыли. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP67 | Защищено от полного проникновения пыли. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP68 | Защищено от полного проникновения пыли. | Защищено от длительного погружения в воду до определенного давления. |
| IP69K | Защищено от полного проникновения пыли. | Защищено от пароструйной очистки. |
| IP00 | Не защищен от твердых частиц. | Не защищен от жидкостей. |
| IP01 | Не защищен от твердых частиц. | Защищено от конденсата. |
| IP02 | Не защищен от твердых частиц. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP03 | Не защищен от твердых частиц. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP04 | Не защищен от твердых частиц. | Защищено от водяных брызг с любого направления. |
| IP05 | Не защищен от твердых частиц. | Защищено от струй воды под низким давлением с любого направления. |
| IP06 | Не защищен от твердых частиц. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP07 | Не защищен от твердых частиц. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP08 | Не защищен от твердых частиц. | Защищено от длительного погружения в воду до определенного давления. |
| IP10 | Защищено от прикосновения руками более 50 миллиметров. | Не защищен от жидкостей. |
| IP11 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от конденсата. |
| IP12 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP13 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP14 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от водяных брызг с любого направления. |
| IP15 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от струй воды под низким давлением с любого направления. |
| IP16 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP17 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP18 | Защищено от прикосновения руками более 50 миллиметров. | Защищено от длительного погружения в воду до определенного давления. |
| IP20 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Не защищен от жидкостей. |
| IP21 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от конденсата. |
| IP22 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP23 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP24 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от водяных брызг с любого направления. |
| IP25 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от струй воды под низким давлением с любого направления. |
| IP26 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP27 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP28 | Защищено от прикосновения пальцами и предметами размером более 12 миллиметров. | Защищено от длительного погружения в воду до определенного давления. |
| IP30 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Не защищен от жидкостей. |
| IP31 | Защищено от инструментов и проводов более 2.5 миллиметров. | Защищено от конденсата. |
| IP32 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP33 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP34 | Защищено от инструментов и проводов более 2.5 миллиметров. | Защищено от водяных брызг с любого направления. |
| IP35 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от струй воды под низким давлением с любого направления. |
| IP36 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP37 | Защищено от инструментов и проводов более 2.5 миллиметров. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP38 | Защищено от инструментов и проводов диаметром более 2,5 мм. | Защищено от длительного погружения в воду до определенного давления. |
| IP40 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Не защищен от жидкостей. |
| IP41 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от конденсата. |
| IP42 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP43 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP44 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от водяных брызг с любого направления. |
| IP45 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от струй воды под низким давлением в любом направлении. |
| IP46 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP47 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP48 | Защищено от инструментов и тонких проводов более 1 миллиметра. | Защищено от длительного погружения в воду до определенного давления. |
| IP50 | Защищено от ограниченного проникновения пыли. | Не защищен от жидкостей. |
| IP51 | Защищено от ограниченного проникновения пыли. | Защищено от конденсата. |
| IP52 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP53 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP54 | Защищено от ограниченного проникновения пыли. | Защищено от водяных брызг с любого направления. |
| IP55 | Защищено от ограниченного проникновения пыли. | Защищено от струй воды под низким давлением с любого направления. |
| IP56 | Защищено от ограниченного проникновения пыли. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP57 | Защищено от ограниченного проникновения пыли. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP58 | Защищено от ограниченного проникновения пыли. | Защищено от длительного погружения в воду до определенного давления. |
| IP60 | Защищено от полного проникновения пыли. | Не защищен от жидкостей. |
| IP61 | Защищено от полного проникновения пыли. | Защищено от конденсата. |
| IP62 | Защищено от полного проникновения пыли. | Защищено от водяных брызг под углом менее 15 градусов от вертикали. |
| IP63 | Защищено от полного проникновения пыли. | Защищено от водяных брызг под углом менее 60 градусов от вертикали. |
| IP64 | Защищено от полного проникновения пыли. | Защищено от водяных брызг с любого направления. |
| IP65 | Защищено от полного проникновения пыли. | Защищено от струй воды под низким давлением с любого направления. |
| IP66 | Защищено от полного проникновения пыли. | Защищено от водяных струй под высоким давлением с любого направления. |
| IP67 | Защищено от полного проникновения пыли. | Защищено от погружения на глубину от 15 сантиметров до 1 метра. |
| IP68 | Защищено от полного проникновения пыли. | Защищено от длительного погружения в воду до определенного давления. |
| IP69K | Защищено от полного проникновения пыли. | Защищено от пароструйной очистки. |
Средство проверки рейтинга IP
Выберите рейтинг IP в средстве проверки и отобразите определение степени защиты от проникновения, которую оно будет обеспечивать, или найдите степень защиты IP в таблице для получения объяснения.
| Твердые вещества: | Нет защиты |
| Жидкости: | Нет защиты |
Выберите двухзначный рейтинг IP, который вы хотите определить, из двух полей выбора выше и отобразите объяснение уровня защиты от пыли и воды, применимого к этому рейтингу.
Справочная таблица по классу защиты IP
| Рейтинг | Защита от твердых частиц | Защита от жидкостей |
|---|---|---|
| IP00 | Без защиты | Без защиты |
| IP01 | Без защиты | конденсация |
| IP02 | Без защиты | водяная струя <15 градусов от вертикали |
| IP03 | Без защиты | водяная струя <60 градусов от вертикали |
| IP04 | Без защиты | струя воды с любого направления |
| IP05 | Без защиты | струи воды низкого давления с любого направления |
| IP06 | Без защиты | струи воды под высоким давлением с любого направления |
| IP07 | Без защиты | временное погружение на глубину не менее 1 м снизу и 15 см сверху объекта |
| IP08 | Без защиты | непрерывное погружение на заданную глубину или давление |
| IP10 | прикосновение руками (> 50 мм) | Без защиты |
| IP11 | прикосновение руками (> 50 мм) | конденсация |
| IP12 | касание руками (> 50 мм) | водяная струя <15 градусов от вертикали |
| IP13 | касание руками (> 50 мм) | водяная струя <60 градусов от вертикали |
| IP14 | прикосновение руками (> 50 мм) | струя воды с любого направления |
| IP15 | касание руками (> 50 мм) | струи воды низкого давления с любого направления |
| IP16 | прикосновение руками (> 50 мм) | струи воды под высоким давлением с любого направления |
| IP17 | прикосновение руками (> 50 мм) | временное погружение на глубину не менее 1 м снизу и 15 см сверху объекта |
| IP18 | прикосновение руками (> 50 мм) | непрерывное погружение на заданную глубину или давление |
| IP20 | касание пальцами (> 12. 5 мм) | Без защиты |
| IP21 | касание пальцами (> 12,5 мм) | конденсация |
| IP22 | касание пальцами (> 12,5 мм) | водяная струя <15 градусов от вертикали |
| IP23 | касание пальцами (> 12,5 мм) | водяная струя <60 градусов от вертикали |
| IP24 | касание пальцами (> 12,5 мм) | струя воды с любого направления |
| IP25 | касание пальцами (> 12.5 мм) | струи воды низкого давления с любого направления |
| IP26 | касание пальцами (> 12,5 мм) | струи воды под высоким давлением с любого направления |
| IP27 | касание пальцами (> 12,5 мм) | временное погружение на глубину не менее 1 м снизу и 15 см сверху объекта |
| IP28 | касание пальцами (> 12,5 мм) | непрерывное погружение на заданную глубину или давление |
| IP30 | инструментов и проводов (> 2. 5 мм) | Без защиты |
| IP31 | инструменты и проволока (> 2,5 мм) | конденсация |
| IP32 | инструменты и проволока (> 2,5 мм) | водяная струя <15 градусов от вертикали |
| IP33 | инструменты и проволока (> 2,5 мм) | водяная струя <60 градусов от вертикали |
| IP34 | инструменты и проволока (> 2,5 мм) | струя воды с любого направления |
| IP35 | инструментов и проводов (> 2.5 мм) | струи воды низкого давления с любого направления |
| IP36 | инструменты и проволока (> 2,5 мм) | струи воды под высоким давлением с любого направления |
| IP37 | инструменты и проволока (> 2,5 мм) | временное погружение на глубину не менее 1 м снизу и 15 см сверху объекта |
| IP38 | инструменты и проволока (> 2,5 мм) | непрерывное погружение на заданную глубину или давление |
| IP40 | инструменты и тонкая проволока (> 1 мм) | Без защиты |
| IP41 | инструменты и тонкая проволока (> 1 мм) | конденсация |
| IP42 | инструменты и тонкая проволока (> 1 мм) | водяная струя <15 градусов от вертикали |
| IP43 | инструменты и тонкая проволока (> 1 мм) | водяная струя <60 градусов от вертикали |
| IP44 | инструменты и тонкая проволока (> 1 мм) | струя воды с любого направления |
| IP45 | инструменты и тонкая проволока (> 1 мм) | струи воды низкого давления с любого направления |
| IP46 | инструменты и тонкая проволока (> 1 мм) | струи воды под высоким давлением с любого направления |
| IP47 | инструменты и тонкая проволока (> 1 мм) | временное погружение на глубину не менее 1 м снизу и 15 см сверху объекта |
| IP48 | инструменты и тонкая проволока (> 1 мм) | непрерывное погружение на заданную глубину или давление |
| IP50 | Ограниченная защита от пыли | Без защиты |
| IP51 | Ограниченная защита от пыли | конденсация |
| IP52 | Ограниченная защита от пыли | водяная струя <15 градусов от вертикали |
| IP53 | Ограниченная защита от пыли | водяная струя <60 градусов от вертикали |
| IP54 | Ограниченная защита от пыли | струя воды с любого направления |
| IP55 | Ограниченная защита от пыли | струи воды низкого давления с любого направления |
| IP56 | Ограниченная защита от пыли | струи воды под высоким давлением с любого направления |
| IP57 | Ограниченная защита от пыли | временное погружение на глубину не менее 1 м снизу и 15 см сверху объекта |
| IP58 | Ограниченная защита от пыли | непрерывное погружение на заданную глубину или давление |
| IP60 | Полная защита от пыли | Без защиты |
| IP61 | Полная защита от пыли | конденсация |
| IP62 | Полная защита от пыли | водяная струя <15 градусов от вертикали |
| IP63 | Полная защита от пыли | водяная струя <60 градусов от вертикали |
| IP64 | Полная защита от пыли | струя воды с любого направления |
| IP65 | Полная защита от пыли | струи воды низкого давления с любого направления |
| IP66 | Полная защита от пыли | струи воды под высоким давлением с любого направления |
| IP67 | Полная защита от пыли | временное погружение на глубину не менее 1 м снизу и 15 см сверху объекта |
| IP68 | Полная защита от пыли | непрерывное погружение на заданную глубину или давление |
| IP69K | Полная защита от пыли | пароструйная очистка |
Справка по рейтингу IP
IP55, длительность
Сколько времени может оборудование с IP 55 без проблем выдерживать дождевую воду?
Минимальное время, необходимое для тестирования, составляет 15 минут, но мы рекомендуем, чтобы продукт был разработан и протестирован для предполагаемой цели, а не с определенной степенью защиты IP.
Затем вы можете попросить стороннюю компанию протестировать дизайн, чтобы узнать, какому рейтингу IP он соответствует.
Тестирование IP
Какой консультант может провести рейтинговое тестирование IP?
Мы предлагаем обратиться в компанию SIRA, которая является крупным поставщиком услуг по сертификации и утверждению контрольно-измерительных приборов в Великобритании, включая тестирование IP.
IPW55 против IP55
В чем разница между защитой IP55 и IPW55?
Буква «W» в IPW 55 означает, что рейтинг включает погодные условия.например дождь, конденсат и влажность.
IP55
- Ограниченная защита от проникновения пыли.
- Защита от струй воды под низким давлением с любого направления.
IPW55
- Ограниченная защита от проникновения пыли.
- Защита от струй воды под низким давлением с любого направления.
- Защищено от сырости и сырости.
Защита от конденсата (IP21)
Что означает защита от конденсации в соответствии со степенью защиты IP21?
Когда температура поверхности устройства ниже температуры точки росы (температуры, при которой воздух не может больше удерживать воду), влага начинает собираться на устройстве.
Например, конденсат образуется, если вы возьмете устройство, которое находилось в прохладной среде, например, в комнате с кондиционером, и переместите его в жаркую и влажную среду на открытом воздухе.
Если устройство имеет степень защиты IP21, оно будет защищено от повреждений из-за накопления влаги на поверхностях, контактирующих с воздухом.
Чувствительные компоненты, такие как электронные устройства, защищены от конденсации путем покрытия поверхности водонепроницаемым барьером, например, конформным покрытием.
IP23S против IP23
В чем разница между IP23 и IP23S, и какой из них имеет более строгие критерии тестирования?
Буква «S» означает «Устройство, стоящее неподвижно во время испытания водой».
IP23 считается более строгим, чем IP23S, поскольку он покрывает это, и IP23M, что означает «Устройство движется во время испытания водой».
Значение D в IP23D
У меня есть тепловой извещатель для системы пожарной сигнализации, и мне сказали, что это ip23d, не могли бы вы сообщить мне, что такое «d»?
Он является дополнительным к классу IP23 и относится к защите от прикосновения провода к опасным частям.Для получения дополнительной информации см. Объяснение кодов IP и дополнительные буквы кода IP.
B означает, например, IP43B
Что означает буква «B» в IP41B?
Буква «B» означает: Защищено от доступа пальцем к опасным частям.
Класс защиты IP (защита от проникновения) — Blue Sea Systems
Считаете эту статью полезной?
Подпишитесь на нашу рассылку новостей!
Вы могли заметить, что некоторые закрытые электрические компоненты имеют степень защиты IP, например «IP67».Иногда дается краткое объяснение рейтинга, например, «IP67, временное погружение».
В этом техническом обзоре дается объяснение системы рейтинга IP.
(Не путайте степень защиты IP с обозначением IP, указывающим на то, что устройство, такое как выключатель или автоматический выключатель, защищено от воспламенения.)
IP обозначает степень защиты от проникновения и указывает степень защиты, обеспечиваемую корпусом. Цифры, следующие за IP, обозначают уровни герметичности и могут варьироваться от полного отсутствия (IP00) до защиты от пыли и длительного погружения в воду (IP68).В таблице приводится описание защиты на каждом уровне.
Скачать PDF
Например, рассмотрим рейтинг IP65:
- Первая цифра рейтинга, например IP6_ означает, что корпус пыленепроницаемый
- Вторая цифра, например IP_5, относится к защите от проникновения воды
Защита от проникновения твердых частиц Уровни 5 и 6 относятся к защите от пыли. Уровень 5 позволяет проникнуть некоторой пыли, но не настолько, чтобы повлиять на работу оборудования.
Уровень 6 полностью пыленепроницаемый. Эти испытания проводятся в камере для пыли с использованием тонкого порошка талька, рециркулируемого с помощью воздуходувки. В зависимости от требований к испытаниям через корпус может быть создан частичный вакуум. Вакуумные испытания проводятся в течение периода от двух до восьми часов, в зависимости от того, какой объем воздуха проходит через шкаф. Продолжительность невакуумных испытаний составляет восемь часов.
Водонепроницаемость IP варьируется от умеренной каплеустойчивости до разбрызгивания, струи и полного погружения.Для уровней распыления 3 и 4 вода подается либо с помощью колеблющейся трубки, которая выглядит как садовый дождеватель, либо вручную с помощью ручной насадки для душа. Распылительная головка пропускает 12,5 литров в минуту. Испытываемый корпус подвергается воздействию не менее трех минут или, в случае большого устройства, не менее одной минуты на каждый квадратный метр поверхности при медленном перемещении распылительной головки.
Для уровней 5 и 6 используются шланговые насадки. Воздействие уровня 5 составляет от 12,5 л / мин до уровня 6.Сопло 3 мм (1/4 дюйма). Уровень 6 — это испытание на более высокое давление и расход с использованием сопла 12,5 мм (1/2 дюйма) при расходе 100 л / мин. Для Уровней 5 и 6 прокладка шлангов проводится с расстояния от 2,5 до 3 метров. Время выдержки — три минуты.
Для уровней 7 и 8 корпус погружен в воду. Уровень 7 тестирует погружение в воду на 30 минут. Вольер погружают так, чтобы его дно было на 1 метр ниже поверхности воды, а его верх — на 0,15 метра ниже поверхности. Уровень 8 — это специальный тест, при котором уровень производительности — с точки зрения продолжительности и внешнего давления воды (которое пропорционально глубине) — согласовывается поставщиком и пользователем.
Рейтинг IP был установлен Международной электромеханической комиссией (IEC), всемирной организацией по стандартизации. Целью МЭК является содействие международному сотрудничеству по всем вопросам, касающимся стандартизации в электрической и электронной областях.
МЭК тесно сотрудничает с Международной организацией по стандартам (ISO). Документы IEC имеют форму рекомендаций и публикуются в форме стандартов, технических спецификаций, технических отчетов или руководств.
Полное описание рейтингов IP и соответствующих тестов можно найти в публикации МЭК 529. Хотя эти рейтинги изначально разрабатывались как способ классификации корпусов, теперь они предоставляют инженерам удобный и практичный способ сравнения уровней герметичности. Этот стандарт описывает систему классификации степеней защиты, обеспечиваемой корпусами электрического оборудования. Принятие этой системы классификации способствует единообразию методов описания защиты, обеспечиваемой оболочкой, и испытаний для подтверждения различных степеней защиты.
При покупке обращайте внимание на степень защиты IP продукта. Рейтинг IP продукта — это ваш способ узнать, что продукт защищен от частиц, пыли или воды, которые могут присутствовать в среде, в которой вы устанавливаете продукт.
Рейтинг IP | IP44, IP54, IP55, IP65, IP66, IPX4, IPX5, IPX7
Возможно, вы встречали продукты с маркировкой на них или на упаковке, например, IP44, IP54, IP55 или другие подобные. Но знаете ли вы, что это значит? Ну, это международный код, который представляет уровень защиты продукта от проникновения твердых предметов и жидкостей.В этой статье мы объясним, что означает IP, как читать этот код, а также подробно объясним различные уровни защиты.
Устройство проверки рейтинга IP
Хотите знать, что означает рейтинг IP вашего продукта? Используйте эту программу проверки, и она покажет уровень защиты.
Изделие со степенью защиты IP00 не защищено от твердых предметов и не защищено от жидкостей.
Что означает рейтинг IP?
Рейтинг IP означает рейтинг защиты от проникновения (также известный как международная маркировка защиты), который представляет собой код, который производитель должен указать, чтобы клиент знал, защищен ли продукт от проникновения твердых или жидких частиц.
Числовой рейтинг помогает людям лучше заботиться о покупаемых товарах и знать, как их хранить в надлежащих условиях.Большинство производителей электроники указывают сложные детали, связанные с их продуктами, но рейтинг IP было бы намного легче понять, если бы люди были проинформированы об этом. IP-код — это прозрачный инструмент, который может помочь любому покупать продукцию лучшего качества, не поддаваясь на жаргонизмы и нечеткие спецификации.
Защита от проникновения — это признанный во всем мире стандартный рейтинг, который может использовать каждый, независимо от своего местоположения. Эти стандарты электротехники созданы для того, чтобы люди знали, какими возможностями обладает корпус продукта, от воды до защиты твердых предметов.Код выглядит так: сокращенная версия защиты от проникновения, то есть IP, за которой следуют две цифры или буква X. Первая цифра представляет устойчивость объекта к твердым предметам, а вторая представляет защиту, предлагаемую от жидкостей.
Буква X означает, что продукт не тестировался для соответствующей категории (твердые или жидкие).
Защита твердых объектов
Защита электронного продукта от твердотельных объектов означает доступ к опасным частям внутри продукта.Рейтинг идет от 0 до 6, где 0 означает отсутствие защиты. Если продукт имеет защиту от твердых предметов от 1 до 4, он защищен от элементов, размер которых превышает 1 мм, от рук и пальцев до небольших инструментов или проводов. Рекомендуемый минимум защиты соответствует стандарту IP3X. Для защиты от частиц пыли продукт должен соответствовать как минимум стандарту IP5X. Проникновение пыли является основной причиной повреждения электроники, поэтому, если продукт предназначен для использования в пыльных местах, степень защиты IP6X, обеспечивающая максимальную защиту, должна быть плюсом.
Это также называется защитой от вторжений. Крайне важно выбрать наиболее подходящий IP-рейтинг для электронного продукта, так как он влияет на устойчивость продукта к контакту с заряженным электричеством, что может привести к повреждению продукта со временем.
Электронные компоненты, покрытые тонкими полимерными пленками, намного дольше выдерживают пыльные условия окружающей среды.
- 0 — Защита отсутствует
- 1 — Гарантированная защита от твердых предметов размером более 50 мм (например,грамм. Руки).
- 2 — Гарантированная защита от твердых предметов размером более 12,5 мм (например, пальцев).
- 3 — Защита от твердых предметов размером более 2,5 мм (например, проводов).
- 4 — Гарантированная защита от твердых предметов размером более 1 мм (например, инструментов и небольших проводов).
- 5 — Защита от пыли, которая может помешать нормальной работе продукта, но не полностью пыленепроницаемая.Полная защита от твердых предметов.
- 6 — Полная пыленепроницаемость и полная защита от твердых предметов.
Защита от проникновения жидкостей
То же самое и с жидкостями. Защита от проникновения жидкостей также известна как защита от влаги, и значения могут быть от 0 до 8. Недавно к коду защиты от проникновения были добавлены дополнительные 9K. Как и в случае, упомянутом выше, 0 означает, что продукт никаким образом не защищен от проникновения жидких частиц внутрь корпуса.Водонепроницаемые изделия не обязательно будут сопротивляться длительному пребыванию под водой. Воздействия небольшого количества воды достаточно, чтобы повредить продукт с низким рейтингом IP.
Возможно, вы встречали продукты с рейтингом IPX4, IPX5 или даже IPX7. Как упоминалось ранее, первая цифра обозначает защиту твердых предметов, но очень часто производители не проверяют свою продукцию на проникновение пыли. Вот почему первая цифра просто заменяется на X.Но это не значит, что продукт не защищен от пыли. Если он имеет достаточно хорошую защиту от воды, он, вероятно, также будет защищен от пыли.
Наконец, значение 9K относится к продуктам, которые можно очищать паром и которые поддерживают воздействие водяных струй под высоким давлением, независимо от их направления. Как упоминалось ранее, для продукта, который указан как IPXX, не проводилось никаких тестов, чтобы выяснить, являются ли продукты водо- и пыленепроницаемыми или нет.Важно понимать, что рейтинг ХХ не означает, что продукт вообще не защищен. Перед помещением электронного устройства в особые условия обязательно связаться с производителем и обязательно прочитать руководство пользователя.
- 0 — Защита не гарантирована.
- 1 — Защита от вертикальных капель воды.
- 2 — Защита от вертикальных капель воды при наклоне изделия до 15 ° от нормального положения.
- 3 — Защита от прямых брызг воды под любым углом до 60 °.
- 4 — Защита от брызг воды под любым углом.
- 5 — Защита от водяных струй, выходящих из сопла (6,3 мм) под любым углом.
- 6 — Защита от сильных водяных струй, исходящих из сопла (12.5 мм) под любым углом.
- 7 — Защита от погружения в воду на глубину от 15 см до 1 метра в течение максимум 30 минут.
- 8 — Защита от длительного погружения в воду на глубину более 1 метра.
- 9K — Защита от воздействия струй воды под высоким давлением и очистки паром.
Значения некоторых общих рейтингов IP
IP44
Продукт со степенью защиты IP44 означает, что он защищен от твердых предметов размером более 1 мм и брызг воды со всех сторон.
IP54
Продукт со степенью защиты IP54 защищен от проникновения пыли, достаточной для предотвращения нормальной работы продукта, но он не пыленепроницаемый. Изделие полностью защищено от твердых предметов и брызг воды под любым углом.
IP55
Изделие со степенью защиты IP55 защищено от проникновения пыли, которая может быть вредной для нормальной работы изделия, но не является полностью пыленепроницаемой.Он защищен от твердых предметов и водяных струй, выбрасываемых соплом (6,3 мм) с любого направления.
IP65
Если на продукте написано IP65, это означает, что он полностью пыленепроницаем и защищен от твердых предметов. Кроме того, он защищен от водяных струй, выбрасываемых соплом (6,3 мм) под любым углом.
IP66
Рейтинг IP66 означает, что продукт полностью защищен от пыли и твердых предметов.Кроме того, изделие защищено от мощных водяных струй, исходящих из сопла (12,5 мм) с любого направления.
IPX4
Изделие со степенью защиты IPX4 защищено от брызг воды под любым углом.
IPX5
Изделие со степенью защиты IPX5 защищено от водяных струй, исходящих из сопла (6.3 мм) с любых сторон.
IPX7
Рейтинг IPX7 означает, что изделие можно погружать в воду максимум на 30 минут на глубину от 15 см до 1 м.
Это руководство также доступно на других языках: Indice de Protection
Общие рейтинги защиты от проникновения (IP) для электродвигателей ~ Изучение электротехники
Пользовательский поиск
Кожухи электрического оборудования, в зависимости от характеристик, в которых они будут установлены, и доступности для обслуживания, должны обеспечивать определенную степень защиты, также известную как защита от проникновения (IP).Стандарт IEC 60034-5 определяет степени защиты электрического оборудования с помощью характерных букв IP, за которыми следуют две характеристические цифры. NEMA также определяет рейтинг IP для корпусов. Прочтите рейтинги защиты от проникновения IEC. Читайте также: Рейтинги защиты от проникновения NEMAРейтинги IP IEC и NEMA определены для всего спектра оборудования, используемого в среде, где пыль, частицы, вода и т. Д. Могут отрицательно повлиять на их работу. Однако конкретно для двигателей стандарты определяют перечисленные ниже наиболее часто используемые степени защиты IP, поэтому недопустимое неверное толкование:
Двигатель | Степень защиты | Первая характеристическая цифра | Вторая характеристическая цифра | |
Защита от случайного контакта | Защита от твердых предметов | Защищено от воды | ||
| Открытые двигатели | IP00 | Без защиты | Без защиты | Без защиты |
IP02 | Без защиты | Без защиты | Защита от капель воды даже при наклоне на 15 ° по вертикали | |
IP11 | Защита от случайного контакта с рукой | Проникновение твердых предметов диаметром более 50 мм | Защита от вертикально падающих капель воды | |
IP12 | Защита от случайного контакта с рукой | Проникновение твердых предметов диаметром более 50 мм | Защита от капель воды даже при наклоне на 15 ° по вертикали | |
IP13 | Защита от случайного контакта с рукой | Проникновение твердых предметов диаметром более 50 мм | Защита от капель воды даже при вертикальном наклоне 60 ° | |
IP21 | Защита от прикосновения пальцем | Проникновение твердых предметов диаметром более 12 мм | Защита от капающей воды, падающей вертикально | |
IP22 | Защита от прикосновения пальцем | Проникновение твердых предметов диаметром более 12 мм | Защита от капель воды даже при наклоне на 15 ° по вертикали | |
IP23 | Защита от прикосновения пальцем | Проникновение твердых предметов диаметром более 12 мм | Защита от капель воды даже при вертикальном наклоне на 60 ° | |
| Закрытые двигатели | IP44 | Защита от прикосновения инструментами | Проникновение твердых предметов диаметром более 1 мм | Защита от брызг с любого направления |
IP54 | Защита от прикосновения | Защита от накопления вредной пыли | Защита от брызг с любого направления | |
IP55 | Защита от прикосновений | Защита от накопления вредной пыли | Защита от струй воды с любого направления | |
Для особых и более опасных зон, где требуется применение электродвигателей, обычно используются следующие степени защиты:
IPW 55 (защита от атмосферных воздействий)
IP56 (защита от водяных струй)
IP65 (полная защита от пыли)
IP66 (Полная защита от пыли и водяных струй).
Степень защиты IP
Какие степени защиты IP?
Безопасность | Доступ | Технологии
Если вы проверите технические данные электрического и электронного оборудования, такого как датчики, считыватели, счетчики, контроллеры и т. Д., Убедитесь, что вы найдете коды, состоящие из букв IP, за которыми следуют две цифры, относящиеся к степени их защиты. Если вы не совсем понимаете, что они означают, найдите это очень простым объяснением ниже.
Степени защиты IP относится к международному стандарту, который указывает уровень защиты электрического или электронного оборудования от проникновения: пыли или воды.
Международная электротехническая комиссия (МЭК) устанавливает правила классификации различных степеней защиты корпусов для электрического и электронного оборудования от внешних факторов, особенно человеческого фактора или факторов окружающей среды. Или то же самое: степень защиты внешнего покрытия оборудования или устройства от проникновения твердых и жидких (в основном, пыли или воды) тел.
Чтобы интерпретировать степень защиты IP, следует иметь в виду, что:
IP ссылается на защиту от проникновения и появляется всегда. | Первая цифра относится к защите устройства от проникновения твердых элементов и может находиться в диапазоне от 0 до 6. | Вторая цифра относится к защите устройства от проникновения воды и может находиться в диапазоне от 0 до 8. |
Таким образом, самая низкая степень защиты , которую мы можем найти, — это IP00, а IP68 — самая высокая. Как правило, можно сказать, что наивысшей степенью защиты IP, наиболее защищенным и изолированным является устройство от проникновения внешних элементов.
Чтобы понять, что обозначает каждое значение, лучше всего взглянуть на эти таблицы.
Первая цифра. Относится к проникновению твердых тел
| УРОВЕНЬ | ОПИСАНИЕ |
|---|---|
| 0 | Без защиты |
| 1 | Защищен от проникновения твердых частиц размером до 50 мм. |
| 2 | Защищен от проникновения твердых элементов толщиной до 12,5 мм. |
| 3 | Защищен от проникновения твердых частиц до 2,5 мм. |
| 4 | Защищен от проникновения твердых частиц размером до 1 мм. |
| 5 | Защищен от попадания пыли (попадающая сумма не мешает работе устройства). |
| 6 | Полностью защищен от попадания пыли. |
Вторая цифра. Относится к проникновению воды
| УРОВЕНЬ | ОПИСАНИЕ |
|---|---|
| 0 | Без защиты |
| 1 | Вода не должна попадать внутрь при падении с высоты 200 мм от устройства в течение 10 минут (со скоростью 3-5 мм³ в минуту). |
| 2 | Вода не должна попадать при падении в течение 10 минут (со скоростью 3-5 мм³ в минуту).Этот тест будет выполняться 4 раза по одному на каждые 15 ° поворота как по вертикали, так и по горизонтали, начиная каждый раз с нормального положения. |
| 3 | Водяной туман не должен попадать под углом до 60 ° вправо и влево от вертикали со скоростью в среднем 11 литров в минуту и давлением 800-100 кН / м2 в течение не менее 5 минут. |
| 4 | Он не должен попадать в воду, брошенную под любым углом со средней скоростью 10 литров в минуту и давлением 800-100 кН / м2 в течение не менее 5 минут. |
| 5 | Он не должен попадать в воду, выбрасываемую струей (под любым углом) через сопло диаметром 6,3 мм со средней скоростью 12,5 литров в минуту и давлением 30 кН / м2 в течение не менее 3 минут и на расстоянии не менее 3-х метров. |
| 6 | Он не должен попадать в воду, разбрызгиваемую (под любым углом) через сопло диаметром 12,5 мм, со средней скоростью 100 литров в минуту и давлением 100 кН / м2 в течение не менее 3 минут на расстоянии не менее 3 минут. менее 3 метров. |
| 7 | Устройство должно выдерживать без какой-либо фильтрации полное погружение в воду на 1 метр в течение 30 минут. |
| 8 | Устройство должно выдерживать без какой-либо фильтрации полное и непрерывное погружение на глубину и в течение времени, указанного производителем продукта в соответствии с требованиями заказчика, но при условии более суровых условий, чем те, которые указаны для значения 7. |
Большая часть наших устройств контроля доступа имеет степень защиты IP65, обеспечивает высокий уровень защиты наших устройств, долговечность и бесперебойную работу с течением времени.Если вы хотите узнать их более подробно, мы представляем некоторые из наших читателей IP65 семейства NÜO:
In By мы верим в технологии и инновации, которые помогают развитию и улучшению жизни людей.
Хотите узнать о нас больше? Нажмите здесь
