Что означают цифры в маркировке IP. Как определить степень защиты электрооборудования от пыли и влаги. Какие существуют классы пыле- и влагозащиты по стандарту IP. На что указывают дополнительные буквы в коде IP.
Содержание
Что такое степень защиты IP и для чего она нужна
Степень защиты IP (International Protection) — это система классификации, определяющая уровень защиты электрооборудования от попадания твердых предметов и жидкостей. Маркировка IP состоит из букв «IP» и двух цифр, каждая из которых обозначает определенный уровень защиты:
Первая цифра (от 0 до 6) — защита от проникновения твердых предметов
Вторая цифра (от 0 до 9) — защита от проникновения воды
Чем выше цифры, тем выше степень защиты. Система IP позволяет быстро определить, насколько устройство защищено от внешних воздействий и в каких условиях его можно эксплуатировать.
Расшифровка первой цифры в коде IP: защита от пыли и твердых предметов
Первая цифра в маркировке IP указывает на уровень защиты от проникновения твердых предметов и пыли:
IP0X — защита отсутствует
IP1X — защита от предметов > 50 мм (например, случайное прикосновение рукой)
IP2X — защита от предметов > 12,5 мм (палец)
IP3X — защита от предметов > 2,5 мм (инструменты, провода)
IP4X — защита от предметов > 1 мм (мелкие инструменты, тонкие провода)
IP5X — частичная защита от пыли (допускается небольшое количество)
IP6X — полная защита от пыли
Значение второй цифры в маркировке IP: защита от воды
Вторая цифра обозначает степень защиты от проникновения воды:
IPX0 — защита отсутствует
IPX1 — защита от вертикально падающих капель
IPX2 — защита от капель под углом до 15°
IPX3 — защита от дождя под углом до 60°
IPX4 — защита от брызг с любого направления
IPX5 — защита от струй воды низкого давления
IPX6 — защита от сильных струй воды
IPX7 — защита при кратковременном погружении на глубину до 1 м
IPX8 — защита при длительном погружении на глубину более 1 м
IPX9K — защита от воды под высоким давлением и температурой
Дополнительные буквы в маркировке IP: что они означают
Иногда в коде IP после цифр могут стоять дополнительные буквы, уточняющие степень защиты:
A — защита от доступа тыльной стороной руки
B — защита от доступа пальцем
C — защита от доступа инструментом
D — защита от доступа проволокой
H — устройство высокого напряжения
M — устройство проверено на защиту от воды при движении
S — устройство проверено на защиту от воды в неподвижном состоянии
W — устройство проверено в особых погодных условиях
Наиболее распространенные степени защиты IP и их применение
Рассмотрим самые часто встречающиеся степени защиты IP и сферы их применения:
IP20 — минимальная защита для бытовых электроприборов в помещении
IP44 — защита от брызг, применяется для уличного освещения
IP54 — защита от пыли и брызг, используется в промышленном оборудовании
IP65 — пыленепроницаемость и защита от струй, для тяжелых условий эксплуатации
IP67 — полная защита от пыли и кратковременного погружения в воду
IP68 — максимальная защита, для подводного использования
Как правильно подобрать степень защиты IP для конкретных условий
При выборе необходимой степени защиты IP следует учитывать следующие факторы:
Условия окружающей среды (наличие пыли, влажность, вероятность контакта с водой)
Место установки оборудования (помещение, улица, подводное применение)
Специфика производства (наличие агрессивных сред, высоких температур)
Требования безопасности и отраслевые стандарты
Экономическая целесообразность (более высокая степень защиты увеличивает стоимость)
Правильно подобранная степень защиты IP обеспечит надежную работу оборудования и его долговечность.
Методы испытаний для определения степени защиты IP
Для присвоения кода IP устройства проходят специальные тесты:
Проверка защиты от твердых предметов с помощью калиброванных щупов
Испытания на пылезащищенность в специальных камерах
Тесты на водонепроницаемость с применением распылителей и емкостей с водой
Проверка защиты от сильных струй воды и погружения
Все испытания проводятся в соответствии с международным стандартом IEC 60529.
Ограничения системы классификации IP и ее альтернативы
Несмотря на широкое распространение, система IP имеет некоторые ограничения:
Не учитывает защиту от химических веществ и механических повреждений
Не отражает устойчивость к экстремальным температурам
Не показывает степень защиты от электромагнитных помех
Для более полной характеристики защищенности устройств используются дополнительные стандарты, например:
NEMA (National Electrical Manufacturers Association) в США
DIN 40050-9 для автомобильной промышленности
MIL-STD-810 для военного оборудования
Эти стандарты учитывают более широкий спектр факторов и могут дополнять классификацию IP.
Степени защиты, обеспечиваемые оболочками электрооборудования, маркировка IP по ГОСТ 14254-2015
Под степенью защиты оболочки электрооборудования понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твердых предметов и (или) воды внутрь оболочки. Актуальный стандарт IEC 60529:2013 принят в 2013 году. Действующий в РФ ГОСТ 14254 — 2015 введен 2017.03.01. взамен ГОСТ 14254-96, установлена классификация степеней защиты, обеспечиваемой оболочками, в которые помещается электрооборудование, и их обозначение (код IP), изложены требования для каждого обозначения, приведены методы контроля и испытаний оболочек. Требования стандарта распространяются на электрооборудование напряжением не более 72,5 кВ. Код IP — International Protection Marking — в переводе с англ. — «международные коды защиты», иногда интерпретируется как Ingress Protection Rating — степень защиты от проникновения частей тела, таких как руки и пальцы, пыли, случайного контакта, воды и т. д. — определяют защиту оболочки электрооборудования от воздействия твердых частиц и влаги. Актуальные стандарты на степень защиты IP: IEC 60529:2013, ГОСТ 14254 — 2015, DIN40050-9, DIN EN 60529 (VDE 0470).

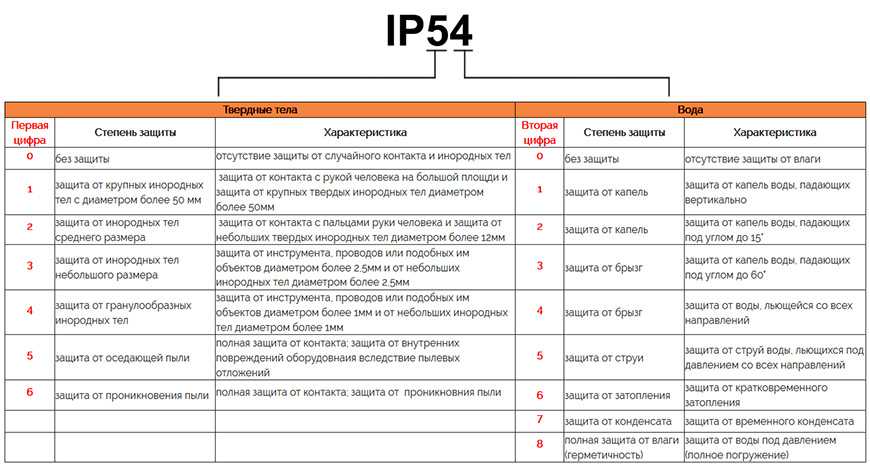

Степень защиты оболочки IPXX можно определить из таблицы, где первая цифра — это индекс 1 (степень защиты оболочки электрооборудования от прикосновения к внутренним частям и попадания посторонних предметов), вторая – индекс 2 (защита оболочки электрооборудования от попадания воды).
Таблица степеней защиты IP (классы защиты)
[цифра 1] показывает класс защиты от воздействия сторонних предметов окружающей среды.
Твердые тела
Индекс 1
Степень защиты
Характеристика
0
Отсутствие защиты
Отсутствие защиты от случайного контакта и инородных тел
1
Защита от крупных инородных тел
Защита от контакта с рукой человека на большой площади и защита от крупных твердых инородных тел диаметром более 50 мм
2
Защита от инородных тел среднего размера
Защита от контакта с пальцами руки человека и защита от небольших твердых инородных тел диаметром более 12 мм
3
Защита от инородных тел небольшого размера
Защита от инструмента, проводов или подобных им объектов диаметром более 2. 5 мм и от небольших инородных тел диаметром более 2.5 мм
4
Защита от гранулообразных инородных тел
Защита от инструмента, проводов или подобных им объектов диаметром более 1 мм и от небольших инородных тел диаметром более 1 мм
5
Защита от оседающей пыли
Полная защита от контакта. Защита от внутренних повреждений оборудования вследствие пылевых отложений
6
Защита от проникновения пыли
Полная защита от контакта. Защита от проникновения пыли
[цифра 2] демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость).
Вода
Индекс 2
Степень защиты
Характеристика
0
Отсутствие защиты от влаги
Отсутствие защиты
1
Защита от капель
Защита от капель воды, падающих вертикально
2
Защита от капель
Защита от капель воды, падающих под углом до 15°
3
Защита от брызг
Защита от капель воды, падающих под углом до 60°
4
Защита от брызг
Защита от воды, льющейся со всех направлений
5
Защита от струи
Защита от струй воды, льющихся под давлением со всех направлений
6
Защита от затопления
Защита от кратковременного затопления
7
Защита от конденсата
Защита от временного конденсата
8
Полная защита от влаги (герметичность)
Защита от воды под давлением (полное погружение)
9
Полная защита от мойки горячей водой под давлением
Защита от горячей воды под высоким давлением

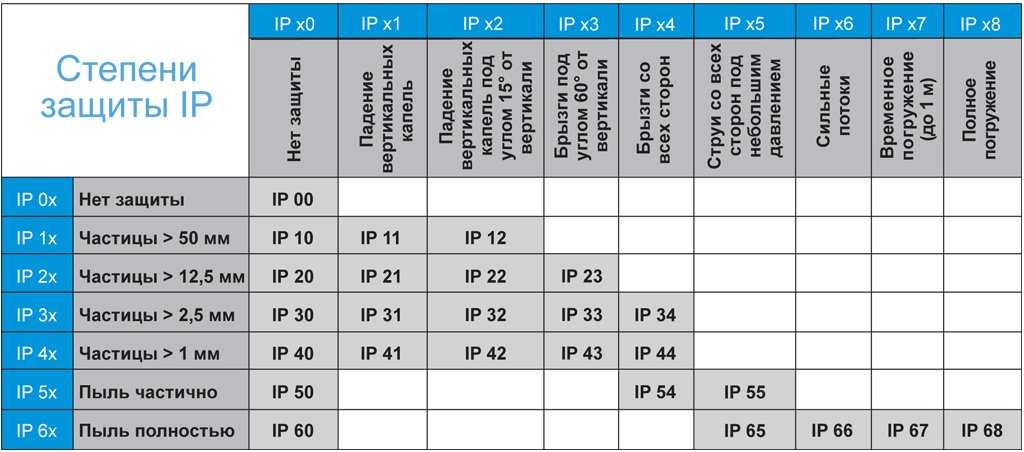

Для удобного представления классификация ip защиты приведена на рисунке.
Что такое шинопровод. Типы, изоляция, конструкции
О целесообразности внедрения шинопроводных систе. Экономическое обоснование
Преимущества шинопроводных систем перед кабельными разводками
Популярные товары
Шины медные плетеные
Шины изолированные гибкие и твердые
Шинодержатели
Изоляторы
Индикаторы наличия напряжения
Степени защиты, обеспечиваемые оболочками
Главная
О компании
Справочная техническая информация
Степени защиты, обеспечиваемые оболочками
Классификацию степеней защиты, обеспечиваемой оболочками, от проникновения твердых предметов (включая защиту людей от доступа к опасным частям изделий и защиту электрооборудования внутри оболочки от попадания посторонних твердых предметов) и от проникновения воды (защиту электрооборудования внутри оболочки от вредных воздействий в результате проникновения воды) обуславливает и вводит ГОСТ 14254-96 .
Всем электротехническим устройствам присваивается определенная степень защиты IP, в зависимости от оборудования установленного на (в) изделии. Корпус электротехнического изделия может содержать разные элементы с разной степенью защиты IP. В итоге степень защиты IP электротехнического изделия определяется по установленному оборудованию, имеющему наименьшую степень защиты IP.
Степень защиты, обеспечиваемая оболочкой, указывается кодом IP следующим образом
При отсутствии необходимости в нормировании характеристической цифры ее следует заменять на букву Х (либо XX, если опущены две цифры). Дополнительные и (или) вспомогательные буквы опускают без замены.
При использовании более одной дополнительной буквы применяют алфавитный порядок
Первая цифра указывает степень защиты оболочки от проникновения твердых предметов.
Вторая цифра указывает на защиту узлов оборудования от негативного воздействия влаги.
Степень защиты IР
IP х0
IP х1
IP х2
IP х3
IP х4
IP х5
IP х6
IP х7
IP х8
IP х9
Защита отсутс-твует
Защита от верти-кально падающих капель воды
Защита от падающих под углом 15° от вертикали капель воды
Защита от дождя
Защита от водных брызг
Защита от водяных брызг под давле-нием
Защита от мощных водяных струй
Защита от попадания воды при погружении на определённую глубину и время
Защита от затопления (глубина указыв-ается дополни-тельно, в м. )
Вода при чистке под паром / под высоким давлением
IP 0x
Защита отсутс-твует
IP00
IP 1x
Защита от частиц > 50,0 мм
IP10
IP11
IP12
IP 2x
Защита от частиц > 12,5 мм
IP20
IP21
IP22
IP23
IP 3x
Защита от частиц > 2,5 мм
IP30
IP31
IP32
IP33
IP34
IP 4x
Защита от частиц > 1,0 мм
IP40
IP41
IP42
IP43
IP44
IP 5x
Защита от пыли частично
IP50
IP54
IP55
IP 6x
Защита от пыли полностью
IP60
IP65
IP66
IP67
IP68
IP69K
Увеличение одного из показателей защиты, соответственно ведет к повышению другого (например, изделие, которое может быть временно погружено в воду, достаточно защищено, чтобы полностью не пропускать пыль). Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Существование степени защиты, например, IP28 невозможно.
Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:
— действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;
— обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».
«A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки,
«B» — пальцем,
«C» — инструментом,
«D» — проволокой.
Вспомогательная буква
«H» предназначается для обозначения высоковольтного электрооборудования.
«M» указывает на то, что оборудование во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды устройство движется
«S». указывает на то, что оборудование во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды устройство неподвижно.
Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.
IP69K
Немецкий стандарт DIN 40050-9 расширил МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.
Степень защиты IP69K первоначально была разработана для транспортных средств и дорожной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др. ), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).
Расшифровка степени защиты IP (пылевлагозащита)
Печать
Для надежной и безопасной работы электрооборудования его помещают в корпуса (оболочки), которые предохраняют обслуживающий персонал от соприкосновения с движущимися частями или частями, находящимися под напряжением, а также препятствуют попаданию в электрооборудование твердых посторонних тел и воды.
Степень защиты — способ защиты, обеспечиваемый оболочкой от доступа к опасным частям, попадания внешних твердых предметов и/или воды и проверяемый стандартными методами испытаний (по ГОСТ 14254 от 01.01.1997).
Код IP (пылевлагозащита) — система кодификации, применяемая для обеспечения степеней защиты, обеспечиваемых оболочкой, от доступа к опасным частям, попадания внешних твердых предметов, воды, а также для предоставления дополнительной информации, связанной с такой защитой (по ГОСТ 14254 от 01. 01.1997).
Коды IP пылевлагозащиты характеризуют:
защиту персонала от прикосновения или доступа к находящимся под напряжением или движущимся частям (за исключением гладких вращающихся валов и т. п.), расположенным внутри оболочки;
защиту электрооборудования от проникновения в него твердых посторонних тел;
защиту электрооборудования от вредного проникновения воды.
Степень защиты обозначается по ГОСТ 14254 буквами IP (Index of protection) и двумя цифрами.
Что означает первая цифра в коде IP
Первая цифра после букв IP (от 0 до 6) говорит о способности защиты корпуса электрооборудования от проникновения во внутрь твердых посторонних частиц или предметов. Эта цифра также говорит о степени защиты пользователя (человека) от токопроводящих частей конструкции устройства.
Бывает, встречается такое, что вместо первой цифры стоит буква «Х» (это не означает 10, так как максимальное значение по первой цифре 6) это означает, что необходимости в защите устройства от твердых частиц нет. Выглядеть такое обозначение будет следующим образом, например «IPХ2», расшифровка такого кода звучит так: защита от твердых тел — нет необходимости, защита от капель воды падающих под наклоном в 15 градусов.
Что означает вторая цифра в коде IP
Вторая цифра в коде после букв IP отвечает за класс защиты от влаги. Здесь градация защищенности описана цифрами от 0 до 8. Ниже мы опишем подробнее, что означает каждая из цифр. Сейчас отметим, что, как и с характеристикой защиты от грязи и пыли (первая цифра), в параметре защиты от воды бывают случаи, когда вместо цифры указывается буква Х. Это так же означает, что для этого вида оборудования такой параметр некритичен и его игнорируют.
Еще один важный момент состоит в том, что в обозначениях защиты могут указываться одновременно два параметра. Например, вы можете увидеть обозначение IP24/IP44.
Такие случаи возникают, когда электрооборудование может находиться в разных положениях. Типичный случай — розетка с защитной крышкой. Один параметр указывает про степень защиты в открытом положении, другой — в закрытом.
Дополнительный код
В ряде случаях, к основному коду IP добавляются дополнительные буквенные символы латиницы. Этих букв может быть одна или две. Буквы обычно следуют за двумя цифрами, обозначающими пыле- и влагозащиту. Что они обозначают?
Первая буква (а их существует в обозначении четыре — A, B, C, D) характеризуют дополнительную детализацию защиты человека от поражения током. По сути, этот параметр просто дополняет первую цифру кода IP.
Вторая буква также указывает на подкласс защиты по мере возрастания и основываются на фактически проведенных испытаниях конкретного оборудования (их применяется три — H, M, S)
Расшифровка степени защиты ip пылевлагозащиты — таблица кодовых обозначений
Цифровое обозначение
Определение (пылевлагозащиты) по
первой цифре — защита от пыли
второй цифре — защита от воды
0
Специальная защита отсутствует
1
Защита от попадания твердых тел размером более 50 мм (рука)
Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие
2
Защита от проникновения твердых тел размером более 12 мм (пальцы)
Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие при его отклонении на угол до 15 град. Относительно нормального положения
3
Защита от проникновения твердых тел размером более 2,5 мм (инструмент, проволока и т. п.)
Дождь, падающий на оболочку под углом 60 град. от вертикали, не должен оказывать вредного воздействия на изделие
4
Защита от проникновения внутрь оболочки твердых тел размером более 1 мм
Вода, разбрызгиваемая на оболочку в любом направлении , не должна оказывать вредного воздействия на изделие
5
Проникновение пыли в оболочку не предотвращено полностью, однако пыль не может проникнуть в количестве достаточном для нарушения работы изделия
Струя воды, выбрасываемая в любом направлении, не должна оказывать вредного воздействия на изделие
6
Проникновение пыли предотвращено полностью
Волна при волнении не должна попадать внутрь оболочки в количестве, достаточном для повреждения изделия.
7
—
Вода не должна проникать в оболочку, погруженную в воду, при определенных давлении и времени, в количестве, достаточном для повреждения изделия
8
—
Изделия пригодны для длительного погружения в воду при условиях, установленных изготовителем
рейтингов IP | Класс защиты от проникновения | Коды IP
Что такое рейтинг IP?
Рейтинг IP (также известный как рейтинг защиты от проникновения или международный рейтинг защиты) — это способ продемонстрировать эффективность электрических шкафов в блокировании посторонних тел, таких как пыль, влага, жидкости и случайный контакт (2022).
Степень защиты от проникновения (IP) показывает, насколько устройство устойчиво к твердым веществам и воде. Степень защиты IP определяется международным стандартом EN 60529. (Британский стандарт BS EN 60529:1992 — Степени защиты, обеспечиваемые корпусами (код IP), и европейский стандарт IEC 60509: 1989 — Степени защиты, обеспечиваемые корпусами (код IP). цифры в рейтинге IP означают?
Классы IP состоят из букв IP (защита от проникновения), за которыми следуют две цифры.Чем выше число после IP, тем лучше защита от посторонних тел.Иногда число заменяется на X означает, что корпус еще не соответствует этой спецификации.Так, например, IPX6 означает, что вода, направляемая мощными струями на корпус с любого направления, не будет оказывать вредного воздействия, а IP6X означает отсутствие проникновения пыли, полная защита от прикосновения (пылезащитный) Есть также несколько других букв, которые можно использовать после степени защиты IP, которые означают другие уровни защиты.0007
IP
6 5 = Первая цифра – твердые вещества Что означает первая цифра рейтинга IP?
Первая цифра степени защиты IP указывает уровень защиты корпуса от проникновения твердых инородных тел, таких как пыль, инструменты или пальцы, которые могут быть опасны при контакте с электрическими компонентами, деталями или схемой внутри корпуса. .
Размер уровня
Эффективен против
Описание
X
—
X означает отсутствие данных для определения степени защиты по этому критерию.
0
—
Нет защиты от прикосновения и попадания предметов
1
> 50 мм 2,0 например, тыльной стороны, но нет большой поверхности тела
900 защита от преднамеренного контакта с частями тела
2
> 12,5 мм 0,49 в
Пальцы или аналогичные объекты
3
> 2,5 мм 0,098 в
Инструменты, толстые провода и т. Д.
4
> 10038
4
> 1 ММ. шурупы, большие муравьи и т. д.
5
Защита от пыли
Проникновение пыли не предотвращается полностью, но ее количество не должно мешать нормальной работе оборудования.
6
Пыленепроницаемый
Пыль не проникает; полная защита от прикосновения (пылезащищенность). Необходимо применять вакуум. Продолжительность теста до 8 часов в зависимости от расхода воздуха.
Источник: Википедия
IP6
5 = Вторая цифра – жидкости Что означает вторая цифра рейтинга IP?
Вторая цифра класса IP указывает на уровень защиты корпуса от блокировки внутренних компонентов от различных форм влаги (брызги, капли, погружение и т. д.).
Уровень
Защита от
Вступает в силу против
Детали
x
—
—
x Средства. Средства не имеются данных, чтобы определить, с учетом оборотов.
0
Нет
—
Нет защиты от входа воды
1
Скапсы водой
, когда наносящая вода (вертикально падающая вверх) не обладает воздействием на природные эффекты на анистрему положение на поворотном столе и вращается со скоростью 1 об/мин.
Продолжительность теста: 10 минут. Вода, эквивалентная 1 мм (0,039 дюйма) осадков в минуту
2
Капание воды при наклоне на 15°
Вертикально капающая вода не должна оказывать вредного воздействия, когда ограждение наклонено под углом 15° от нормального положения должность. Всего тестируются четыре позиции в пределах двух осей.
Продолжительность испытания: 2,5 минуты для каждого направления наклона (всего 10 минут) Водный эквивалент 3 мм (0,12 дюйма) осадков в минуту
3
Распыляемая вода
Вода, падающая в виде брызг под любым углом до 60° от вертикали, не должна оказывать вредного воздействия при использовании: a) осциллирующего приспособления или b) распылительной насадки с уравновешенным экраном . Испытание а) проводят в течение 5 минут, затем повторяют с образцом, повернутым горизонтально на 90°, для второго 5-минутного испытания. Испытание b) проводится (с установленным экраном) в течение минимум 5 минут.
Для форсунки: продолжительность испытания: 1 минута на квадратный метр в течение не менее 5 минут [5] Объем воды: 10 литров в минуту (0,037 импгал/с) Давление: 50–150 кПа (7,3–21,8 psi)Для колеблющейся трубки: Продолжительность испытания: 10 минут Объем воды: 0,07 литра в минуту (0,00026 импгал/с) /s) на отверстие
4
Брызги воды
Брызги воды на корпус с любого направления не должны оказывать вредного воздействия при использовании: a) качающегося приспособления или b) распылительной насадки без экрана. Испытание а) проводят в течение 10 минут. б) проводится (без щита) не менее 5 минут.
Качающаяся трубка: продолжительность испытания: 10 минут или распылительная форсунка (такая же, как распылительная форсунка IPX3 со снятым защитным экраном) с любого направления не должны оказывать вредного воздействия.
6
Мощные струи воды
Мощные струи воды (12,5 мм (0,49 дюйма)) на корпус с любого направления не должны оказывать вредного воздействия.
Продолжительность теста: 1 минута на квадратный метр в течение не менее 3 минут. Объем воды: 100 литров в минуту (0,37 импгал/с) Давление: 100 кПа (15 psi) на расстоянии 3 м (9,8 фута)
6K
Мощные струи воды с повышенным давлением струи (сопло 6,3 мм (0,25 дюйма)) на корпус с любого направления под повышенным давлением не должны оказывать вредного воздействия. Содержится в DIN 40050, а не в IEC 60529..
Продолжительность испытания: не менее 3 минут Объем воды: 75 литров в минуту (0,27 импгал/с) Давление: 1000 кПа (150 фунтов на кв. дюйм) на расстоянии 3 метра (9,8 футов)
7
Погружение, до до глубины 1 метр (3 фута 3 дюйма)
Попадание воды в опасном количестве должно быть исключено, когда корпус погружен в воду при определенных условиях давления и времени (до 1 метра (3 фута 3 дюйма) погружения) .
Продолжительность теста: 30 минут. Протестировано в самой нижней точке шкафа 1000 мм (39дюймов) ниже поверхности воды или самая высокая точка на 150 мм (5,9 дюйма) ниже поверхности, в зависимости от того, что глубже.
8
Погружение на глубину 1 метр (3 фута 3 дюйма) или более
Оборудование подходит для длительного погружения в воду в условиях, которые должны быть указаны производителем. Однако для некоторых типов оборудования это может означать, что вода может проникать, но только таким образом, чтобы не оказывать вредного воздействия. Ожидается, что глубина и продолжительность испытаний будут больше, чем требования для IPx7, и могут быть добавлены другие воздействия окружающей среды, такие как циклическое изменение температуры перед погружением.
Продолжительность испытаний: Согласие с глубиной, указанной производителем, как правило, до 3 метров (9,8 футов)
9K
Мощные высокотемпературные струи воды
Защита от высокотемпературных брызг с близкого расстояния спады. Меньшие образцы медленно вращаются на поворотном столе под 4 определенными углами. Более крупные образцы устанавливаются в предполагаемом положении при использовании, поворотный стол не требуется, и испытываются от руки в течение не менее 3 минут на расстоянии 0,15–0,2 м (5.9).дюйм–7,9 дюйма). Конкретные требования к испытательному патрубку показаны на рисунках 7, 8 и 9 стандарта IEC (или EN) 60529. Этот тест обозначен как IPx9 в стандарте IEC 60529.
Продолжительность теста: Крепление: 30 сек. в каждом из 4 ракурсов (всего 2 мин.), от руки: 1 мин/м 2 , 3 мин. минимальный объем воды: 14–16 литров в минуту (0,051–0,059 импгал/с). Давление: 8–10 МПа (80–100 бар) на расстоянии 0,10–0,15 метра (3,9–5,9 дюйма). Температура воды: 80 °. C (176 °F)
Источник: Википедия
IP65? = Третья цифра — дополнительная информация
Третья цифра в рейтинге IP представляет собой дополнительную информацию.
Иногда в рейтингах IP может быть буква в конце кода IPXX. Это дополнительная буква, которая используется для обозначения дополнительной информации из стандарта на продукцию.
В чем разница между защитой IP55 и IPW55? IP55W и IP55
Буква «W» в IP55W означает, что степень защиты IP соответствует определенным погодным условиям. например конденсат, дождь и влажность.
IP55 = Ограниченная защита от пыли и струй воды низкого давления с любого направления.
IP55W = Ограниченная защита от пыли, струй воды под низким давлением с любого направления, а также от сырости и мокрой погоды.
В чем разница между IP23 и IP23S и какие критерии тестирования более строгие?
«S» означает «Устройство, стоящее на месте». IP23 считается более строгим, чем IP23S, поскольку он охватывает это и IP23M (что означает «Устройство находится в движении во время испытания водой»).
Что означает буква D в IP23D
«D» означает защиту от прикосновения провода к опасным частям.
Что означает буква B в IP43B
Буква B означает защиту от доступа к опасным частям пальцем.
Степень защиты IP для наружного использования
Степень защиты IP от 44 до 65 может использоваться как для внутреннего, так и для обычного наружного использования. Однако все, что ниже IP44, следует использовать только в помещении.
First digit
Mechanical Protection
Second digit
Water ingress protection
0
No protection
0
No protection
1
Protected against solid objects over 50mm, например случайное прикосновение руками
1
Защита от вертикально падающих капель воды, напр. конденсация
2
Защита от твердых предметов размером более 12 мм, напр. пальцы
2
Защита от прямых брызг воды под углом до 15° от вертикали инструменты и провода
3
Защита от прямых брызг воды под углом до 60° от вертикали
4
Защита от твердых предметов более 1 мм, например провода, гвозди и т. д.
4
Защита от брызг воды со всех сторон, допускается ограниченный доступ
5
Защищенные от пыли с ограниченным проникновением, не вредные отложения
5
, защищенные от самолетов с низким давлением воды со всех сторон, ограниченный поступление
6
Allocted Prot Prot Prot Prots
6
6
6
6
6
6
6
7777
Защита от сильных струй воды, напр. на палубе судна, ограниченный доступ разрешен
н/д
н/д
7
Защита от последствий временного погружения на глубину от 15 см до 1 м. Продолжительность теста 30 минут
н/д
н/д
8
Защита от длительного погружения под давлением вернуться на эту страницу в качестве источника в соответствии с Creative Commons.
Справочная таблица класса защиты IP
Степень защиты IP
Первая цифра – ТВЕРДЫЕ ВЕЩЕСТВА
Вторая цифра – ЖИДКОСТИ
Что такое рейтинг IP00?
Без защиты
Без защиты от жидкостей
Что такое степень защиты IP01?
Без защиты
С защитой от конденсата
Что такое степень защиты IP02?
Без защиты
Защита от водяных брызг под углом менее 15 градусов от вертикали
Что такое степень защиты IP03?
Без защиты
Защищено от брызг воды под углом менее 60 градусов от вертикали
Что такое степень защиты IP04?
Не защищен
Защищен от водяных брызг с любого направления
Что такое степень защиты IP05?
Без защиты
Защищено от струй воды низкого давления с любого направления
Что такое степень защиты IP06?
Без защиты
Защищено от струй воды под высоким давлением с любого направления
Что такое степень защиты IP07?
Без защиты
Защита от погружения на глубину от 15 сантиметров до 1 метра
Что такое степень защиты IP08?
Без защиты
Защищено от длительного погружения до определенного давления
Что такое степень защиты IP10?
Защищено от прикосновения руками с расстояния более 50 мм
Не защищено
Что такое степень защиты IP11?
Защита от прикосновения руками более 50 мм
Защита от конденсата
Что такое степень защиты IP12?
Защита от прикосновения руками с высоты более 50 мм
Защита от водяных брызг под углом менее 15 градусов от вертикали
Что такое степень защиты IP13?
Защита от прикосновения руками с высоты более 50 миллиметров
Защита от брызг воды под углом менее 60 градусов от вертикали
Что такое степень защиты IP14?
Защита от прикосновения руками более 50 мм
Защита от водяных брызг с любого направления
Что такое степень защиты IP15?
Защита от прикосновения руками с расстояния более 50 мм
Защита от струй воды под низким давлением с любого направления
Что такое степень защиты IP16?
Защита от прикосновения руками с расстояния более 50 мм
Защита от струй воды под высоким давлением с любого направления
Что такое степень защиты IP17?
Защита от прикосновения руками более 50 мм
Защита от погружения на глубину от 15 сантиметров до 1 метра
Что такое степень защиты IP18?
Защита от прикосновения руками с глубины более 50 миллиметров
Защита от длительного погружения до определенного давления
Что такое степень защиты IP20?
Защищено от прикосновения пальцами и предметами размером более 12 миллиметров
Не защищено
Что такое степень защиты IP21?
Защита от прикосновения пальцами и предметами размером более 12 миллиметров
Защита от конденсата
Что такое степень защиты IP22?
Защита от прикосновения пальцами и предметами размером более 12 миллиметров
Защита от брызг воды под углом менее 15 градусов от вертикали
Что такое степень защиты IP23?
Защита от прикосновения пальцами и предметами размером более 12 миллиметров
Защита от брызг воды под углом менее 60 градусов от вертикали
Что такое степень защиты IP24?
Защита от прикосновения пальцами и предметами размером более 12 миллиметров
Защита от водяных брызг с любого направления
Что такое степень защиты IP25?
Защита от прикосновения пальцами и предметами размером более 12 миллиметров
Защита от струй воды под низким давлением с любого направления
Что такое степень защиты IP26?
Защита от прикосновения пальцами и предметами размером более 12 мм
Защита от струй воды под высоким давлением с любого направления
Что такое степень защиты IP27?
Защита от прикосновения пальцами и предметами размером более 12 миллиметров
Защита от погружения на глубину от 15 сантиметров до 1 метра
Что такое степень защиты IP28?
Защита от прикосновения пальцами и предметами размером более 12 миллиметров
Защита от длительного погружения до определенного давления
Что такое степень защиты IP30?
Защита от инструментов и проводов диаметром более 2,5 мм
Без защиты
Что такое степень защиты IP31?
Защита от инструментов и проводов диаметром более 2,5 мм
Защита от конденсата
Что такое степень защиты IP32?
Защита от инструментов и проводов диаметром более 2,5 мм
Защита от водяных брызг под углом менее 15 градусов от вертикали
Что такое степень защиты IP33?
Защита от инструментов и проводов диаметром более 2,5 мм
Защита от водяных брызг под углом менее 60 градусов от вертикали
Что такое степень защиты IP34?
Защита от инструментов и проводов диаметром более 2,5 мм
Защита от водяных брызг с любого направления
Что такое степень защиты IP35?
Защита от инструментов и проводов диаметром более 2,5 мм
Защита от струй воды под низким давлением с любого направления
Что такое степень защиты IP36?
Защита от инструментов и проводов диаметром более 2,5 мм
Защита от струй воды под высоким давлением с любого направления
Что такое степень защиты IP37?
Защита от инструментов и проводов диаметром более 2,5 мм
Защита от погружения на глубину от 15 сантиметров до 1 метра
Что такое степень защиты IP38?
Защита от инструментов и проводов диаметром более 2,5 мм
Защита от длительного погружения до определенного давления
Что такое степень защиты IP40?
Защита от инструментов и тонких проводов диаметром более 1 миллиметра
Без защиты
Что такое степень защиты IP41?
Защита от инструментов и тонких проводов диаметром более 1 мм
Защита от конденсата
Что такое степень защиты IP42?
Защита от инструментов и тонких проводов диаметром более 1 миллиметра
Защита от водяных брызг под углом менее 15 градусов от вертикали
Что такое степень защиты IP43?
Защита от инструментов и тонких проводов диаметром более 1 миллиметра
Защита от брызг воды под углом менее 60 градусов от вертикали
Что такое степень защиты IP44?
Защита от инструментов и тонких проводов диаметром более 1 миллиметра
Защита от водяных брызг с любого направления
Что такое степень защиты IP45?
Защита от инструментов и тонких проводов диаметром более 1 миллиметра
Защита от струй воды низкого давления в любом направлении
Что такое степень защиты IP46?
Защита от инструментов и тонких проводов диаметром более 1 миллиметра
Защита от струй воды под высоким давлением с любого направления
Что такое степень защиты IP47?
Защита от инструментов и тонких проводов диаметром более 1 миллиметра
Защита от погружения на глубину от 15 сантиметров до 1 метра
Что такое степень защиты IP48?
Защита от инструментов и тонких проводов диаметром более 1 миллиметра
Защита от длительного погружения под определенное давление
Что такое степень защиты IP50?
С защитой от ограниченного проникновения пыли
Без защиты
Что такое степень защиты IP51?
Защита от ограниченного проникновения пыли
Защита от конденсации
Что такое степень защиты IP52?
Защита от ограниченного проникновения пыли
Защита от водяных брызг под углом менее 15 градусов от вертикали
Что такое степень защиты IP53?
Защита от ограниченного проникновения пыли
Защита от водяных брызг под углом менее 60 градусов от вертикали
Что такое степень защиты IP54?
Защита от ограниченного проникновения пыли
Защита от водяных брызг с любого направления
Что такое степень защиты IP55?
Защита от ограниченного проникновения пыли
Защита от струй воды низкого давления с любого направления
Что такое степень защиты IP56?
Защита от ограниченного проникновения пыли
Защита от струй воды под высоким давлением с любого направления
Что такое степень защиты IP57?
Защита от ограниченного проникновения пыли
Защита от погружения на глубину от 15 сантиметров до 1 метра
Что такое степень защиты IP58?
Защита от ограниченного проникновения пыли
Защита от длительного погружения до указанного давления
Что такое степень защиты IP60?
Защищено от полного проникновения пыли
Не защищено
Что такое степень защиты IP61?
Защита от полного проникновения пыли
Защита от конденсации
Что такое степень защиты IP62?
Защищено от полного проникновения пыли
Защищено от водяных брызг под углом менее 15 градусов от вертикали
Что такое степень защиты IP63?
Защита от полного проникновения пыли
Защита от водяных брызг под углом менее 60 градусов от вертикали
Что такое степень защиты IP64?
Защита от полного проникновения пыли
Защита от брызг воды с любого направления
Что такое степень защиты IP65?
Защита от полного проникновения пыли
Защита от струй воды низкого давления с любого направления
Что такое степень защиты IP66?
Защита от полного проникновения пыли
Защита от струй воды под высоким давлением с любого направления
Что такое степень защиты IP67?
Защита от полного проникновения пыли
Защита от погружения на глубину от 15 сантиметров до 1 метра
Что такое степень защиты IP68?
Защищено от полного проникновения пыли
Защищено от длительного погружения до указанного давления
Что такое рейтинг IP69K?
Защита от полного проникновения пыли
Защита от пароструйной очистки
Степень защиты от атмосферных воздействий и водонепроницаемости IP
Степень защиты от атмосферных воздействий часто используется при рассмотрении повседневных товаров, таких как мобильные устройства. телефоны, сантехника, корпуса видеонаблюдения и т. д.
Например, все модели iPhone 13 (iPhone 13, iPhone 13 mini, iPhone 13 Pro и iPhone 13 Pro Max) имеют рейтинг IP IP68 .
Какая степень защиты IP является водонепроницаемой?
Степень защиты IP65, 66 и 67 считается водонепроницаемой. Термин «водонепроницаемость» применим только при определенных условиях.
Степень защиты IP65 Значение
Степень защиты IP65 означает, что корпус может обеспечить защиту только от водяных струй низкого давления (6,3 мм).
Защита от полного проникновения пыли
Защита от струй воды низкого давления с любого направления
Изделия со степенью защиты IP65 обеспечивают надежную защиту и используются для многих внутренних и наружных применений.
Степень защиты IP66 Значение
Корпус со степенью защиты IP66 обеспечивает защиту от водяных струй высокого давления (12,5 мм). Испытание включает воздействие на корпус объемом 100 литров в минуту воды под давлением 100 кПа на расстоянии 3 м в течение не менее 3 минут.
Защита от полного проникновения пыли
Защита от струй воды под высоким давлением с любого направления
Степень защиты IP66 соответствует наивысшему уровню водонепроницаемости. Степень защиты IP68 — это следующий шаг, если вам нужно, чтобы устройство выдержало полное погружение в воду.
Степень защиты IP65 в сравнении со степенью защиты IP66
Понимание того, какой уровень защиты вам нужен, зависит от того, что должен выдерживать корпус.
Классы IP65 и IP66 обеспечивают защиту от проникновения твердых частиц, грязи и пыли. Основное различие между рейтингами IP65 и IP66 заключается в их уровне защиты от проникновения жидкости. Корпус со степенью защиты IP66 может выдерживать более высокий уровень распыления воды под давлением по сравнению с корпусом со степенью защиты IP65.
Таким образом, при рассмотрении ваших требований вам нужно выбрать между IP65 и IP66 в зависимости от того, будет ли устройство сталкиваться с водой под давлением. Если да, то правильным выбором будет корпус IP66. Однако, если ваше устройство вряд ли столкнется с водой под давлением, корпуса со степенью защиты IP65 будет достаточно.
Степень защиты IP67 Значение
Степень защиты IP67 означает, что корпус обеспечивает защиту от погружения на глубину до 1 м. Испытание включает погружение на глубину не менее 1 м на 30 и более минут.
Степень защиты IP65 и степень защиты IP67
Обе степени защиты IP65 и IP67 обеспечивают превосходную защиту и хорошо подходят для наружного применения. Есть несколько различий, которые могут иметь значение для предполагаемого конечного использования.
Классы IP65 и IP67 обеспечивают полную защиту от проникновения твердых частиц. Основное различие заключается в степени защиты от проникновения жидкости, которую они обеспечивают.
Корпус со степенью защиты IP65 обеспечивает защиту от струй воды низкого давления с любого направления. Это подходит для большинства наружных корпусов, которые не будут подвергаться экстремальным погодным условиям, таким как погружение в воду.
Однако корпус со степенью защиты IP67 обеспечивает большую защиту от проникновения жидкости. Корпус со степенью защиты IP67 защитит устройство от кратковременного погружения на глубину до одного метра.
Ни один из вышеперечисленных классов защиты IP не защищает от длительного погружения на глубину более одного метра. Если вы предполагаете, что ваш корпус будет находиться под водой в течение длительного периода времени, вам потребуется рейтинг IP не менее IP68 для защиты от этих условий.
Имеет ли значение класс защиты IP68? Можно ли полностью погружать в воду?
IP68 обеспечивает защиту от погружения на глубину не менее 1 метра. Иногда его рассматривают как полную защиту от твердых частиц и влаги. Однако это может быть расплывчатым, и производитель и пользователь должны согласовать спецификацию для IP68 в соответствии со своими требованиями и применением.
Степень защиты IP67 и степень защиты IP68
Существует четкое различие между водонепроницаемостью и водонепроницаемостью.
Водонепроницаемость – непроницаемость для воды независимо от того, как долго он находится под водой.
Водонепроницаемость. Продукт может в некоторой степени препятствовать проникновению воды в него, но не полностью. Большинство продуктов, таких как смартфоны, являются водостойкими и не могут находиться в воде в течение неопределенного времени. Всегда обращайтесь к информации производителя для получения дополнительной информации.
Степень защиты IP67 и IP68 имеет следующие сходства:
Защита от полного проникновения пыли
Защита от погружения на глубину от 15 сантиметров до 1 метра
Различия степени защиты IP67 и степени защиты IP68
Различия между корпусами со степенью защиты IP67 и корпусами со степенью защиты IP68:
Корпус со степенью защиты IP67 защищен от погружения, но только на глубину 1 метр и в течение 30 минут.
Корпус IP68 рассчитан на защиту от погружения на глубину не менее 1 метра и до 30 минут (это также может быть увеличено, если указано производителем).
Что такое IP69K?
IP69K — наивысшая степень защиты IP. Обеспечивает полную защиту от попадания как пыли, так и струй воды, направленных на корпус с использованием как высокой температуры, так и давления. Он в основном используется в условиях интенсивной промывки, например, в пищевой промышленности и производстве напитков.
Clarion Security Systems
Clarion предлагает ряд коммерческих систем безопасности, систем видеонаблюдения для бизнеса, систем контроля доступа и коммерческих систем охранной сигнализации для клиентов в Манчестере, на Северо-Западе и по всей Великобритании. Для получения дополнительной информации о наших услугах, пожалуйста, свяжитесь с нами сегодня, чтобы обсудить ваши потребности.
Партнеры
Отрасли, в которых мы работаем
Ex и степень защиты (IP) согласно IEC 60529
Ex и степень защиты (IP) согласно IEC 60529по сравнению с типами корпусов NEMA.
Система классификации степеней защиты, обеспечиваемых оболочками электрооборудования
Определение защиты включает:
1. Защита людей от доступа к опасным частям оборудования внутри оболочек.
2. Защита оборудования, установленного внутри корпусов, от доступа (попадания) посторонних ТВЕРДЫХ предметов
3. Защита оборудования, установленного внутри корпусов, от доступа и вызванного этим вредного воздействия попадания воды.
Общая цель этой системы — способствовать единообразию методов описания защиты, обеспечиваемой корпусами, посредством структурированного КОДА, известного как КОД IP или ИНДЕКС IP , который документируется и реализуется посредством серии тестов.
Детали защиты от ВОДЫ, относящиеся к ПЕРВОЙ ХАРАКТЕРИСТИКЕ Число
Детали защиты от ВОДЫ, связанные со ВТОРОЙ ХАРАКТЕРИСТИКОЙ Число
Добавлено в издание IEC60529-2013. Применение, указанное в последней колонке, должно соответствовать требованиям к воздействию как водяных струй, так и временного или постоянного погружения.
Корпуса для «ограниченного» применения, указанные в последней колонке, считаются подходящими только для условий, в которых они были испытаны.
Показатель IP устанавливается посредством серии испытаний с использованием высокоточных тестовых устройств, как описано в IEC 60529.
Например, см. следующую схему устройства DRIP TEST. (Ссылка: IEC 60529)
Сравнение корпусов NEMA и корпусов, соответствующих стандарту IEC 60529.
NEMA — Национальная ассоциация производителей электрооборудования (США).
Публикация NEMA 250-2008 определяет описания, области применения, функции, критерии испытаний и испытания конструкции всех корпусов типа NEMA
Ниже приведен список описанных испытаний в Публикации 250.
Испытание на защиту от доступа к опасным частям
Испытание на защиту от проникновения воды (капель и легких брызг)
Испытание на защиту от проникновения воды (дождь)
Испытание на защиту от проникновения твердых посторонних предметов (оседание переносимой по воздуху пыли, ворсинок, волокон и летающих частиц)
Испытание на внешнее обледенение
Испытание на защиту от проникновения воды (шланг вниз)
Защита от коррозии внутри помещений (Испытание на устойчивость к ржавчине (24-часовое испытание в солевом тумане))
Наружная защита от коррозии
Защита от коррозии — корпуса типов 3X, 3RX, 3SX, 4X или 6P
Испытание на защиту от проникновения воды (временное погружение)
Испытание на защиту от проникновения воды (длительное погружение)
Испытание на исключение масла
Тесты прокладок
(Этот список используется IEC 60529 ………. , НО С БОЛЬШОЙ РАЗНИЦЕЙ)
Описанные тесты интересны тем, что существуют следующие дополнительные тесты, которые НЕ требуются для рейтинга IEC: –
Испытание на коррозию
Испытание прокладки на старение
Тест на пыль
Наружное испытание на обледенение
Следующую таблицу можно использовать для сравнения типов корпусов с точки зрения IP.
Чтобы использовать эту таблицу, следуйте процедуре, описанной в примере. (Ссылка: IHS STANDARDS STORE)
Указан класс защиты корпуса IEC IP 45. Какие корпуса типа NEMA соответствуют или превышают рейтинг IP 45?
Ссылка на первый символ 4 в рейтинге IP и строку, обозначенную «IP4_», в крайнем левом столбце таблицы;
Следуйте КРАСНОЙ ЛИНИИ для типов NEMA 3, 3X, 3S, 3SX, 4, 4X, 5, 6, 6P, 12, 12K и 13. Эти рейтинги NEMA соответствуют и превышают требования IEC к защите от доступа к опасным частям и твердым посторонним предметам.
Теперь следуйте по ЗЕЛЕНОЙ ЛИНИИ. Ссылаясь на второй символ, 5, в рейтинге IP и на строку, обозначенную «IP_5» в самом правом столбце таблицы; Выбраны NEMA типов 3, 3X, 3S, 3SX, 4, 4X, 6 и 6P. Эти рейтинги NEMA соответствуют и превышают требования IEC по защите от проникновения воды.
Как мы видим, «Корпус NEMA Тип 5» не соответствует требованиям защиты IP 45 от проникновения воды. Точно так же корпуса NEMA Type 12, 12K и 13 указывают, что эти корпуса не соответствуют требованиям IP45 по защите от проникновения воды.
В приложении IP45 можно использовать только типы 3, 3X, 3S, 3SX, 4, 4X, 6 и 6P.
(Ссылка: IEC 60529 Edition 2.2)
IP -перспектива от ASIF Mirza
(анимированное слайд -шоу)
Описание защиты
Первая цифра указывает уровень защиты корпуса от доступа к опасным частям (например, к электрическим проводникам, движущимся частям) и проникновения твердых посторонних предметов.
Уровень
Размер объекта защищен от
Эффективен против
0
Не защищен
Нет защиты от прикосновения и попадания предметов.
1
>50мм
Любая большая поверхность тела, например, тыльная сторона ладони, но без защиты от преднамеренного контакта с частью тела.
2
>12,5 мм
Пальцы или подобные предметы.
3
>2,5 мм
Инструменты, толстые провода и т.д.
4
>1мм
Большинство проводов, винтов и т.
5
Защита от пыли
Попадание пыли полностью не предотвращается, но она не должна поступать в достаточном количестве, чтобы мешать удовлетворительной работе оборудования; полная защита от прикосновения.
6
Пыленепроницаемый
Отсутствие попадания пыли; полная защита от прикосновения.
Защита оборудования внутри корпуса от вредного проникновения воды.
Уровень
Размер объекта защищен от
Эффективен против
0
Не защищен
Нет защиты от прикосновения и попадания предметов.
1
Капающая вода
Капающая вода (вертикально падающие капли) не должна оказывать вредного воздействия.
2
Капает вода при наклоне до 15°
Вертикально капающая вода не должна оказывать вредного воздействия, когда корпус наклонен под углом до 15° от его нормального положения.
3
Распыление воды
Вода, падающая в виде брызг под любым углом до 60° от вертикали, не должна оказывать вредного воздействия.
4
Брызги воды
Брызги воды на корпус с любого направления не должны оказывать вредного воздействия.
5
Водяные струи
Вода, выбрасываемая соплом (6,3 мм) на корпус с любого направления, не должна оказывать вредного воздействия.
6
Мощные струи воды
Вода, направляемая мощными струями (сопло 12,5 мм) на корпус с любого направления, не должна оказывать вредного воздействия.
7
Погружение до 1м
Попадание воды во вредном количестве должно быть исключено при погружении корпуса в воду при определенных условиях давления и времени (до 1 м погружения).
8
Погружение более 1 м
Оборудование пригодно для длительного погружения в воду в условиях, которые должны быть указаны изготовителем. Обычно это означает, что оборудование герметично закрыто. Однако для некоторых типов оборудования это может означать, что вода может попасть внутрь, но только таким образом, чтобы не оказывать вредного воздействия.
Ниже приведена простая справочная таблица, которая поможет вам решить, какой рейтинг IP вам нужен или какой у вас есть.
IP-номер
Первая цифра – ТВЕРДЫЕ
Вторая цифра — ЖИДКОСТИ
IP00
Не защищен от твердых частиц.
Не защищен от жидкостей.
IP01
Не защищен от твердых частиц.
Защищен от конденсата.
IP02
Не защищен от твердых частиц.
Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP03
Не защищен от твердых частиц.
Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP04
Не защищен от твердых частиц.
Защищен от водяных брызг с любого направления.
IP05
Не защищен от твердых частиц.
Защищен от струй воды низкого давления с любого направления.
IP06
Не защищен от твердых частиц.
Защищен от струй воды высокого давления с любого направления.
IP07
Не защищен от твердых частиц.
Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP08
Не защищен от твердых частиц.
Защищен от длительного погружения до определенного давления.
IP10
Защищено от прикосновения руками более 50 миллиметров.
Не защищен от жидкостей.
IP11
Защищено от прикосновения руками более 50 миллиметров.
Защищен от конденсата.
IP12
Защищено от прикосновения руками более 50 миллиметров.
Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP13
Защищено от прикосновения руками более 50 миллиметров.
Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP14
Защищено от прикосновения руками более 50 миллиметров.
Защищен от водяных брызг с любого направления.
IP15
Защищено от прикосновения руками более 50 миллиметров.
Защищен от струй воды низкого давления с любого направления.
IP16
Защищено от прикосновения руками более 50 миллиметров.
Защищен от струй воды высокого давления с любого направления.
IP17
Защищено от прикосновения руками более 50 миллиметров.
Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP18
Защищено от прикосновения руками более 50 миллиметров.
Защищен от длительного погружения до определенного давления.
IP20
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Не защищен от жидкостей.
IP21
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Защищен от конденсата.
IP22
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP23
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP24
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Защищен от водяных брызг с любого направления.
IP25
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Защищен от струй воды низкого давления с любого направления.
IP26
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Защищен от струй воды высокого давления с любого направления.
IP27
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP28
Защищен от прикосновения пальцами и предметами размером более 12 миллиметров.
Защищен от длительного погружения до определенного давления.
IP30
Защищен от инструментов и проводов диаметром более 2,5 мм.
Не защищен от жидкостей.
IP31
Защищен от инструментов и проводов диаметром более 2,5 мм.
Защищен от конденсата.
IP32
Защищен от инструментов и проводов диаметром более 2,5 мм.
Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP33
Защищен от инструментов и проводов диаметром более 2,5 мм.
Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP34
Защищен от инструментов и проводов диаметром более 2,5 мм.
Защищен от водяных брызг с любого направления.
IP35
Защищен от инструментов и проводов диаметром более 2,5 мм.
Защищен от струй воды низкого давления с любого направления.
IP36
Защищен от инструментов и проводов диаметром более 2,5 мм.
Защищен от струй воды высокого давления с любого направления.
IP37
Защищен от инструментов и проводов диаметром более 2,5 мм.
Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP38
Защищен от инструментов и проводов диаметром более 2,5 мм.
Защищен от длительного погружения до определенного давления.
IP40
Защищен от инструментов и небольших проводов более 1 миллиметра.
Не защищен от жидкостей.
IP41
Защищен от инструментов и небольших проводов более 1 миллиметра.
Защищен от конденсата.
IP42
Защищен от инструментов и небольших проводов более 1 миллиметра.
Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP43
Защищен от инструментов и небольших проводов более 1 миллиметра.
Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP44
Защищен от инструментов и небольших проводов более 1 миллиметра.
Защищен от водяных брызг с любого направления.
IP45
Защищен от инструментов и небольших проводов более 1 миллиметра.
Защищен от струй воды низкого давления с любого направления.
IP46
Защищен от инструментов и небольших проводов более 1 миллиметра.
Защищен от струй воды высокого давления с любого направления.
IP47
Защищен от инструментов и небольших проводов более 1 миллиметра.
Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP48
Защищен от инструментов и небольших проводов более 1 миллиметра.
Защищен от длительного погружения до определенного давления.
IP50
Защищен от ограниченного проникновения пыли.
Не защищен от жидкостей.
IP51
Защищен от ограниченного проникновения пыли.
Защищен от конденсата.
IP52
Защищен от ограниченного проникновения пыли.
Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP53
Защищен от ограниченного проникновения пыли.
Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP54
Защищен от ограниченного проникновения пыли.
Защищен от водяных брызг с любого направления.
IP55
Защищен от ограниченного проникновения пыли.
Защищен от струй воды низкого давления с любого направления.
IP56
Защищен от ограниченного проникновения пыли.
Защищен от струй воды высокого давления с любого направления.
IP57
Защищен от ограниченного проникновения пыли.
Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP58
Защищен от ограниченного проникновения пыли.
Защищен от длительного погружения до определенного давления.
IP60
Защищен от полного проникновения пыли.
Не защищен от жидкостей.
IP61
Защищен от полного проникновения пыли.
Защищен от конденсата.
IP62
Защищен от полного проникновения пыли.
Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP63
Защищен от полного проникновения пыли.
Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP64
Защищен от полного проникновения пыли.
Защищен от водяных брызг с любого направления.
IP65
Защищен от полного проникновения пыли.
Защищен от струй воды низкого давления с любого направления.
IP66
Защищен от полного проникновения пыли.
Защищен от струй воды высокого давления с любого направления.
5 мм и от небольших инородных тел диаметром более 2.5 мм
)
Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Существование степени защиты, например, IP28 невозможно.
указывает на то, что оборудование во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды устройство неподвижно.
), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).
01.1997).
Выглядеть такое обозначение будет следующим образом, например «IPХ2», расшифровка такого кода звучит так: защита от твердых тел — нет необходимости, защита от капель воды падающих под наклоном в 15 градусов.
Один параметр указывает про степень защиты в открытом положении, другой — в закрытом.
Относительно нормального положения
(Британский стандарт BS EN 60529:1992 — Степени защиты, обеспечиваемые корпусами (код IP), и европейский стандарт IEC 60509: 1989 — Степени защиты, обеспечиваемые корпусами (код IP). цифры в рейтинге IP означают?
.
шурупы, большие муравьи и т. д.
Средства не имеются данных, чтобы определить, с учетом оборотов.
Испытание а) проводят в течение 5 минут, затем повторяют с образцом, повернутым горизонтально на 90°, для второго 5-минутного испытания. Испытание b) проводится (с установленным экраном) в течение минимум 5 минут.
Меньшие образцы медленно вращаются на поворотном столе под 4 определенными углами. Более крупные образцы устанавливаются в предполагаемом положении при использовании, поворотный стол не требуется, и испытываются от руки в течение не менее 3 минут на расстоянии 0,15–0,2 м (5.9).дюйм–7,9 дюйма). Конкретные требования к испытательному патрубку показаны на рисунках 7, 8 и 9 стандарта IEC (или EN) 60529. Этот тест обозначен как IPx9 в стандарте IEC 60529.
Это дополнительная буква, которая используется для обозначения дополнительной информации из стандарта на продукцию.
пальцы
на палубе судна, ограниченный доступ разрешен
телефоны, сантехника, корпуса видеонаблюдения и т. д.
Испытание включает воздействие на корпус объемом 100 литров в минуту воды под давлением 100 кПа на расстоянии 3 м в течение не менее 3 минут.
Однако это может быть расплывчатым, и производитель и пользователь должны согласовать спецификацию для IP68 в соответствии со своими требованиями и применением.
, НО С БОЛЬШОЙ РАЗНИЦЕЙ)
.jpg)
