Стержневое заземление: надежная защита электрооборудования и повышение безопасности

Что такое стержневое заземление. Как работает система стержневого заземления. Из каких компонентов состоит стержневое заземление. Какие преимущества дает использование стержневого заземления. Как правильно выбрать и установить стержневое заземление.

Что такое стержневое заземление и зачем оно нужно

Стержневое заземление — это система защитного заземления, основанная на вертикальном погружении в грунт металлических стержней. Такая система обеспечивает надежный контакт с землей и отвод нежелательных токов.

Основные функции стержневого заземления:

• Защита людей от поражения электрическим током
• Отвод статического электричества
• Защита оборудования от перенапряжений
• Обеспечение нормальной работы электроприборов
• Молниезащита зданий и сооружений

Стержневое заземление является обязательным элементом электробезопасности жилых, общественных и промышленных объектов. Его установка регламентируется нормативными документами.

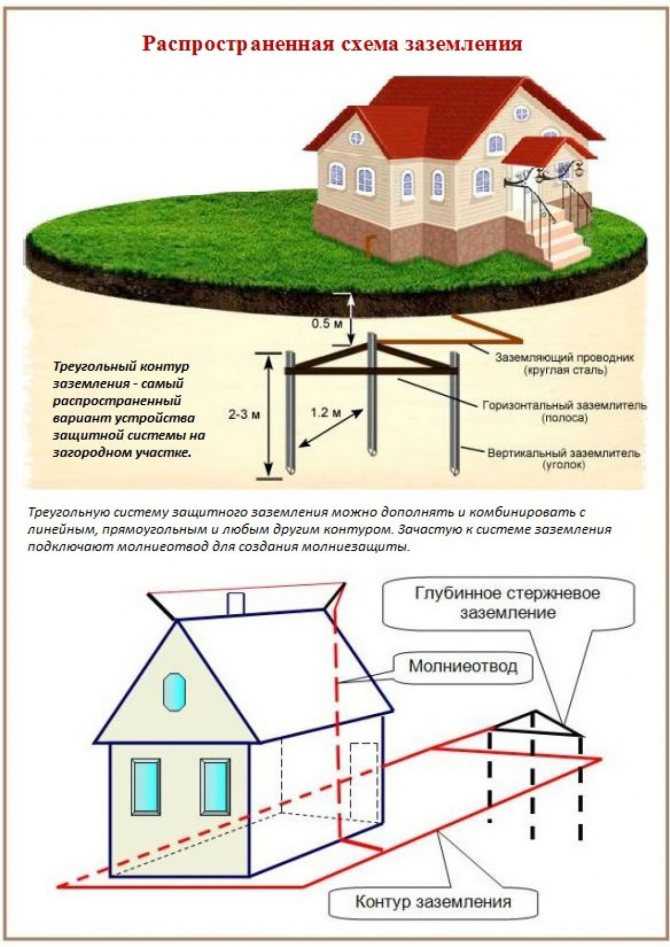

Принцип работы стержневого заземления

Как работает система стержневого заземления? Металлические стержни погружаются вертикально в грунт на глубину от 2 до 30 метров. За счет большой площади контакта с землей обеспечивается низкое сопротивление растеканию тока.

При возникновении нештатной ситуации (пробой изоляции, удар молнии и т.д.) опасные токи уходят через стержни в землю. Это предотвращает поражение людей и повреждение оборудования.

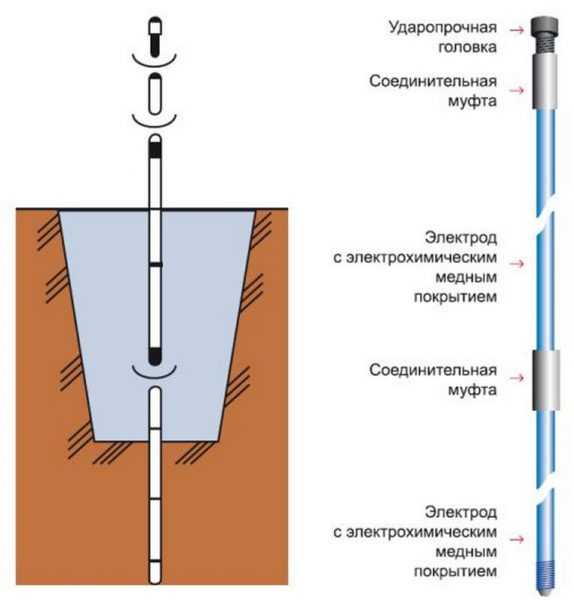

Основные компоненты системы стержневого заземления

Из каких элементов состоит типовая система стержневого заземления:

1. Заземляющие стержни (электроды)
2. Соединительные муфты
3. Наконечники для заглубления
4. Зажимы для подключения заземляющих проводников
5. Заземляющие проводники
6. Контрольно-измерительные колодцы

Стержни изготавливаются из стали с медным или цинковым покрытием. Это обеспечивает высокую прочность, коррозионную стойкость и хорошую электропроводность.

Преимущества стержневого заземления

Почему стержневое заземление считается одним из самых эффективных? Основные преимущества:

• Высокая надежность и долговечность
• Стабильное низкое сопротивление
• Компактность и простота монтажа
• Возможность наращивания системы
• Эффективность в различных грунтах
• Относительно невысокая стоимость

Благодаря этим достоинствам стержневое заземление широко применяется как в частном секторе, так и на крупных промышленных объектах.

Выбор компонентов для стержневого заземления

На что обратить внимание при подборе элементов системы стержневого заземления:

Заземляющие стержни:

• Материал — оцинкованная или омедненная сталь
• Диаметр — от 14 до 20 мм
• Длина — от 1,5 до 3 м (составные до 30 м)
• Тип соединения — резьбовое или безрезьбовое

Соединительные муфты:

• Материал — латунь, нержавеющая сталь
• Тип соединения — под опрессовку или винтовое

Наконечники:

• Материал — высокопрочная сталь
• Форма — конусная или пирамидальная

Правильный подбор комплектующих обеспечит надежную работу системы заземления на долгие годы.

Особенности монтажа стержневого заземления

Как правильно установить систему стержневого заземления? Основные этапы монтажа:

1. Определение оптимальных мест для погружения стержней
2. Бурение скважин или забивка стержней на проектную глубину
3. Соединение стержней в единый контур
4. Подключение заземляющих проводников
5. Измерение сопротивления заземляющего устройства
6. Оформление необходимой документации

Монтаж стержневого заземления требует специального оборудования и навыков. Рекомендуется доверить эту работу профессионалам.

Техническое обслуживание стержневого заземления

Как обеспечить долговременную работоспособность системы стержневого заземления? Необходимо регулярно проводить следующие мероприятия:

• Визуальный осмотр доступных элементов
• Проверка целостности заземляющих проводников
• Измерение сопротивления заземляющего устройства
• Подтяжка контактных соединений
• Восстановление антикоррозионного покрытия

Периодичность обслуживания определяется условиями эксплуатации, но не реже 1 раза в год. При обнаружении неисправностей требуется незамедлительный ремонт.

Нормативные требования к стержневому заземлению

Проектирование и монтаж стержневого заземления регламентируются следующими документами:

• ПУЭ 7-е издание
• ГОСТ Р 50571.5.54-2013
• СО 153-34.21.122-2003

Основные нормативные требования:

• Сопротивление заземляющего устройства не более 4 Ом
• Расстояние между стержнями не менее их длины
• Глубина заложения верхнего конца стержня не менее 0,5 м
• Применение только сертифицированных компонентов

Соблюдение этих требований обеспечивает эффективность и безопасность системы заземления.
