Каковы ключевые характеристики микроконтроллера STM32F334. Какие преимущества он дает для применения в цифровых источниках питания. Как STM32F334 повышает эффективность промышленных систем управления. Какие инновационные периферийные модули включает STM32F334.

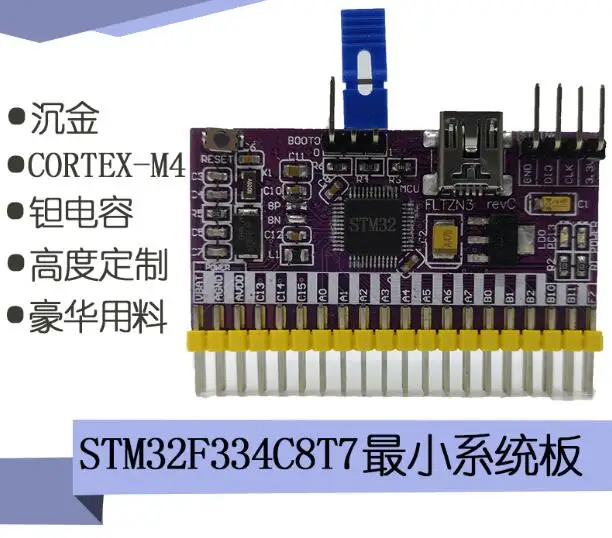

Архитектура и основные характеристики STM32F334

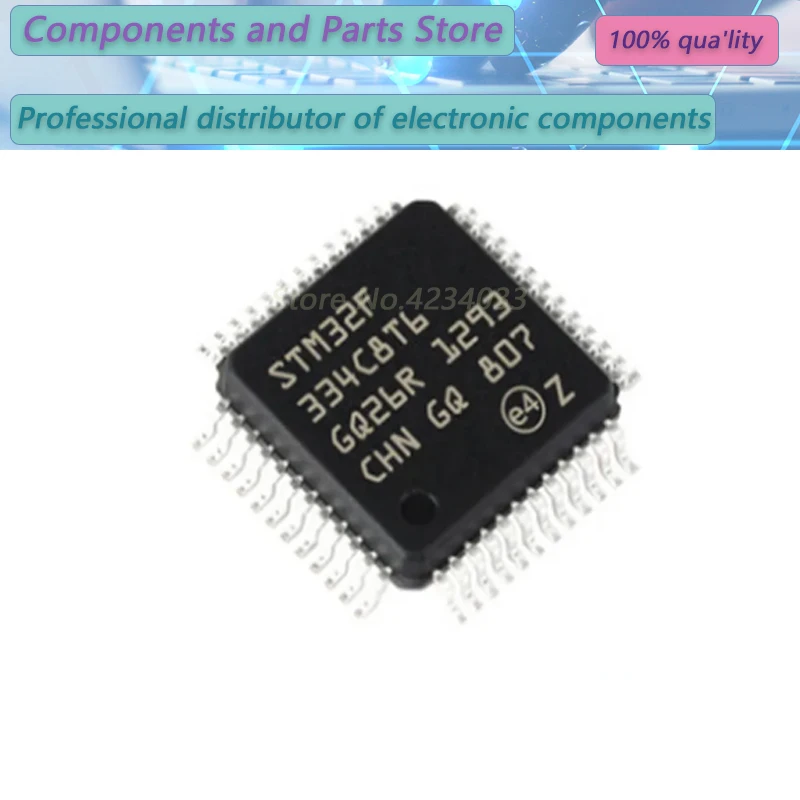

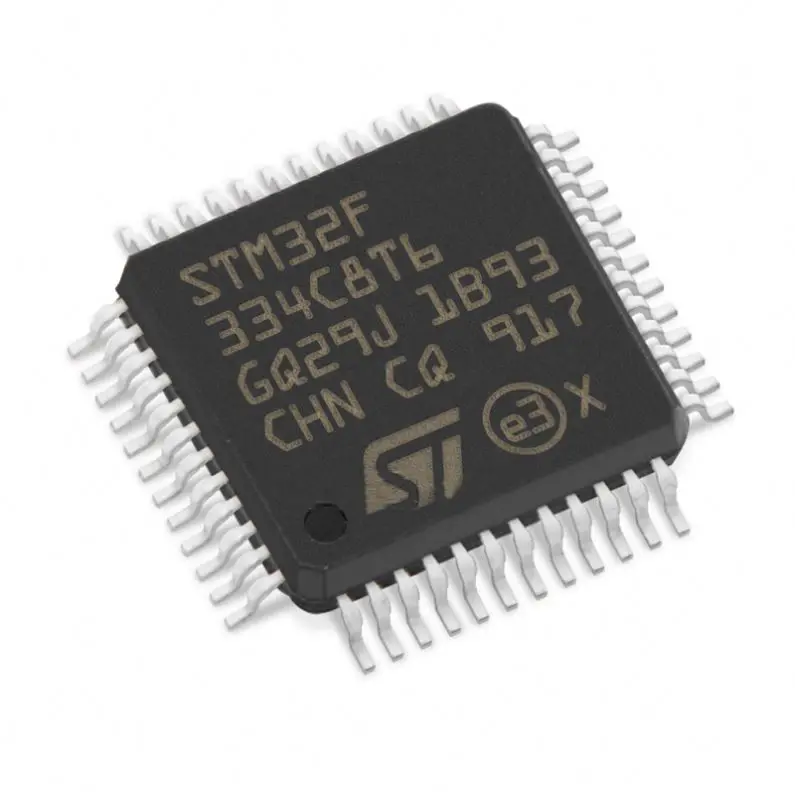

STM32F334 — это семейство 32-битных микроконтроллеров на базе ядра ARM Cortex-M4 с тактовой частотой до 72 МГц. Основные характеристики включают:
- Объем Flash-памяти: до 64 КБ
- Объем SRAM: до 16 КБ
- Напряжение питания: 2.0-3.6 В
- Температурный диапазон: от -40°C до +105°C

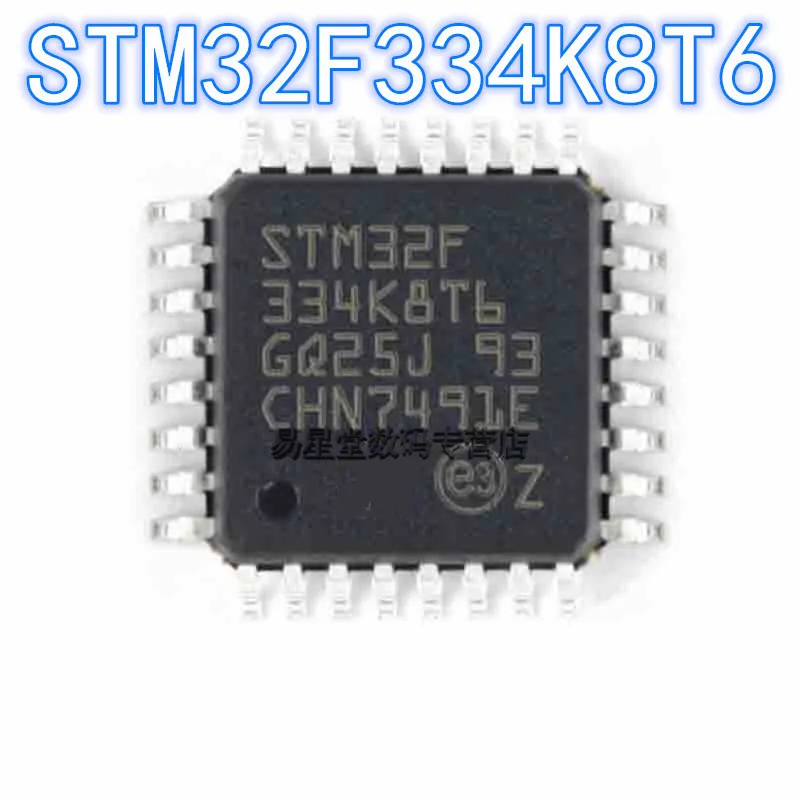

- Корпуса: 32-, 48- и 64-выводные
Что выделяет STM32F334 среди других микроконтроллеров семейства STM32? Это сочетание высокопроизводительного ядра Cortex-M4 с расширенным набором аналоговых и цифровых периферийных модулей, оптимизированных для применения в системах цифрового управления питанием.
Инновационный таймер высокого разрешения HRTIM
Ключевой особенностью STM32F334 является наличие таймера высокого разрешения HRTIM (High Resolution Timer). Каковы его основные возможности?
- Разрешение до 217 пс
- 6 независимых 16-битных счетчиков
- 10 модулей ШИМ
- 5 входов для обработки ошибок
- 10 входов для внешних событий
Зачем нужен таймер столь высокого разрешения? HRTIM позволяет формировать сложные последовательности импульсов с прецизионным временным контролем, что критически важно для эффективного управления современными импульсными преобразователями энергии.
Аналоговая периферия для точных измерений
STM32F334 оснащен расширенным набором аналоговых периферийных модулей:
- До 2 быстродействующих 12-битных АЦП (до 5 MSPS)
- 3 сверхбыстрых компаратора
- Операционный усилитель
- 2 12-битных ЦАП
Какие преимущества дает такой набор аналоговой периферии? Он обеспечивает высокоточные измерения токов и напряжений в режиме реального времени, что необходимо для эффективного управления силовыми преобразователями и двигателями.

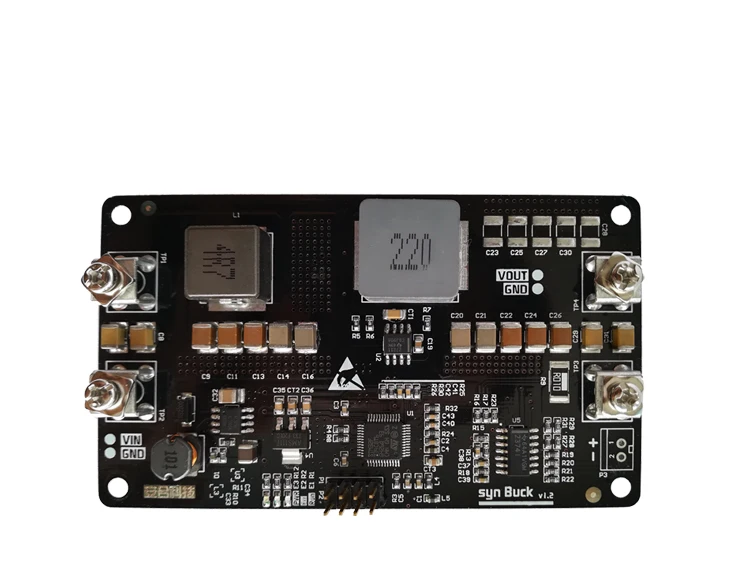

Оптимизация для цифровых источников питания
Почему STM32F334 оптимально подходит для применения в цифровых источниках питания?
- Высокое быстродействие ядра позволяет реализовать сложные алгоритмы управления
- HRTIM обеспечивает прецизионное управление силовыми ключами
- Быстрые АЦП и компараторы позволяют осуществлять мгновенный контроль токов и напряжений
- Встроенный операционный усилитель упрощает построение измерительных цепей
Как это влияет на характеристики источников питания? Применение STM32F334 позволяет повысить эффективность преобразования энергии, уменьшить габариты и снизить стоимость цифровых источников питания.
Применение в промышленной автоматизации
Какие особенности делают STM32F334 привлекательным для систем промышленной автоматизации?
- Широкий температурный диапазон (до +105°C)
- Поддержка промышленных интерфейсов (CAN, I2C, SPI, USART)
- До 51 линии ввода/вывода общего назначения
- 7-канальный контроллер DMA для эффективного обмена данными
Как эти возможности повышают эффективность промышленных систем? Они обеспечивают надежную работу в жестких условиях, гибкость подключения датчиков и исполнительных устройств, а также высокую скорость обработки данных.
Энергоэффективность и режимы пониженного энергопотребления
STM32F334 предлагает несколько режимов пониженного энергопотребления:
- Режим Sleep: остановка ядра при работающей периферии
- Режим Stop: отключение всех цепей, кроме RTC и резервных регистров
- Режим Standby: минимальное энергопотребление с сохранением содержимого регистров
Как это влияет на энергопотребление устройств? Грамотное использование этих режимов позволяет существенно снизить среднее энергопотребление в системах с прерывистым режимом работы, что особенно важно для автономных и мобильных устройств.
Средства разработки и поддержка производителя
Какие инструменты предлагает STMicroelectronics для разработки на базе STM32F334?
- Интегрированная среда разработки STM32CubeIDE
- Конфигуратор и генератор кода STM32CubeMX
- Библиотеки периферийных модулей STM32Cube HAL

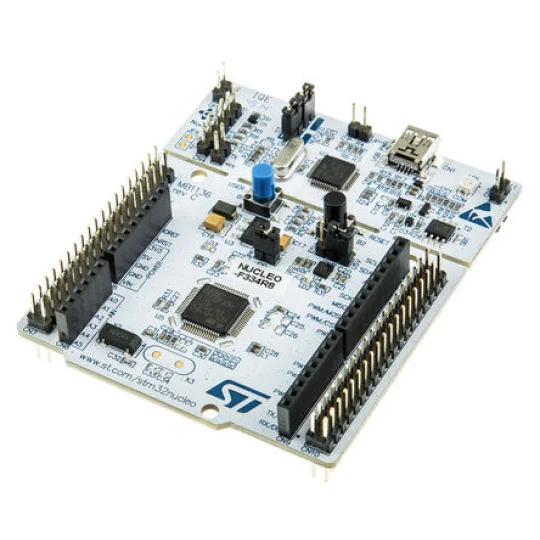

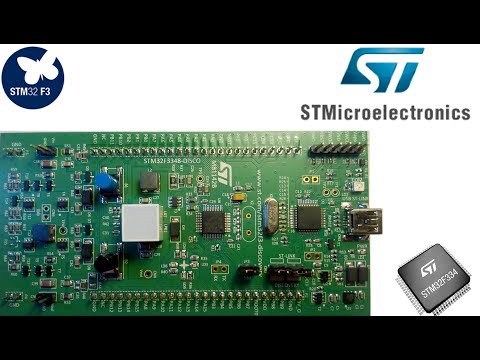

- Отладочные платы и оценочные комплекты
Как это упрощает процесс разработки? Комплексный набор инструментов позволяет быстро начать разработку, автоматизировать рутинные операции и сократить время выхода продукта на рынок.
Сравнение STM32F334 с аналогами других производителей
Как STM32F334 выглядит на фоне конкурентов? Рассмотрим сравнение с некоторыми аналогами:
| Характеристика | STM32F334 | Competitor A | Competitor B |
|---|---|---|---|
| Максимальная частота | 72 МГц | 64 МГц | 80 МГц |
| Разрешение HRTIM | 217 пс | Нет HRTIM | 250 пс |
| Количество АЦП | 2 | 1 | 2 |
| Скорость АЦП | 5 MSPS | 3 MSPS | 4 MSPS |
Какие выводы можно сделать из этого сравнения? STM32F334 предлагает уникальное сочетание высокопроизводительного ядра, прецизионного таймера HRTIM и быстродействующих АЦП, что делает его оптимальным выбором для систем цифрового управления питанием.
Перспективы развития семейства STM32F3
Каковы тенденции развития микроконтроллеров семейства STM32F3, к которому относится STM32F334? Анализ показывает следующие направления:
- Увеличение производительности ядра
- Расширение объема встроенной памяти
- Интеграция дополнительных аналоговых функций
- Повышение энергоэффективности
- Усиление средств защиты и безопасности
Как это повлияет на будущие применения STM32F3? Ожидается, что новые модели позволят реализовывать еще более сложные алгоритмы управления, обрабатывать большие объемы данных и обеспечивать повышенный уровень защиты в критически важных приложениях.
STM32F334 — 32-битные микроконтроллеры на базе ядра ARM Cortex-M4 с рабочей частотой до 72 МГц и внутренней FLASH памятью объемом 64 Кбайт
Автор: admin
15 Янв

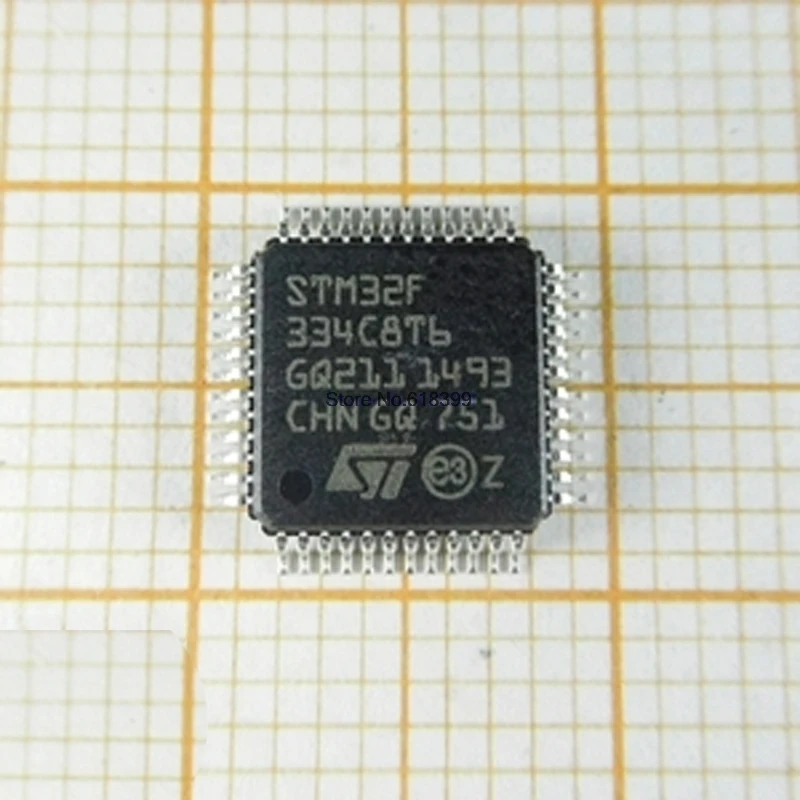

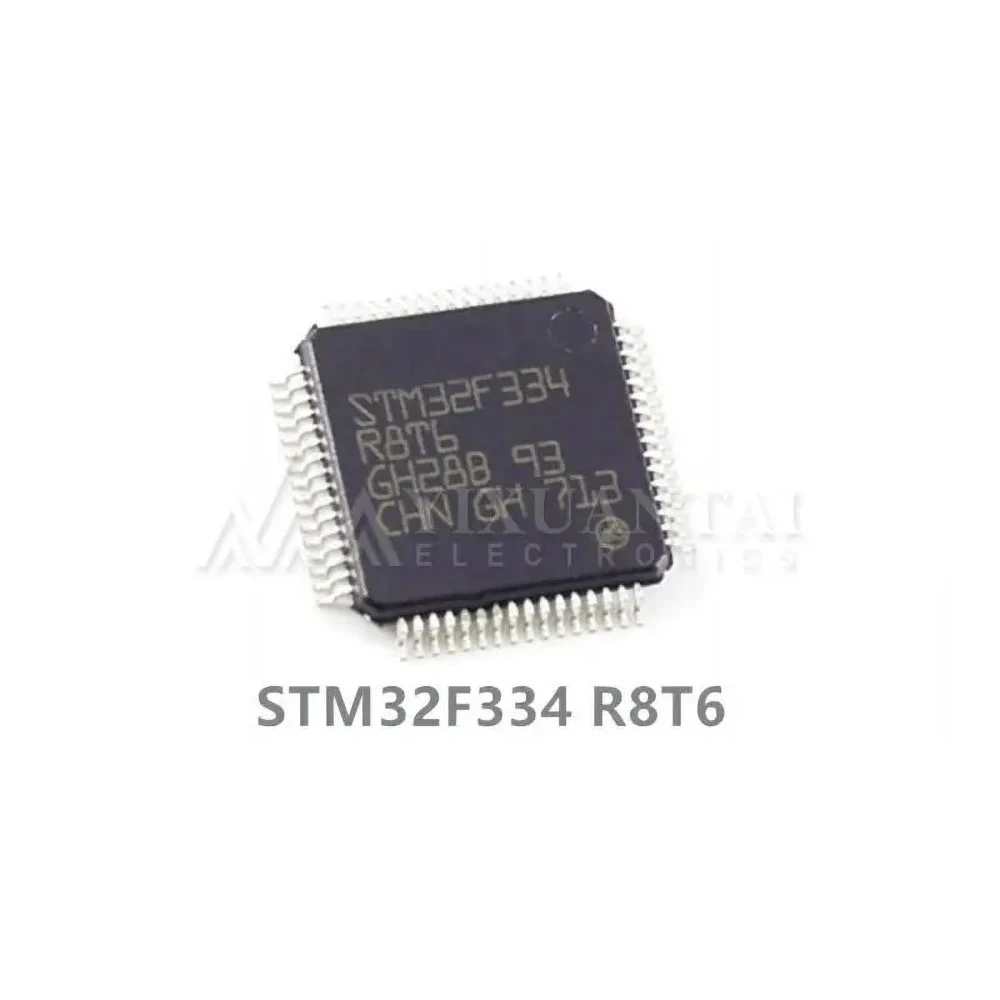

Серия микроконтроллеров STM32F334x4/6/8, выполненных на базе высокопроизводительного 32-битного ядра ARM Cortex-M4 с RISC-архитектурой, работают на тактовой частоте до 72 МГц и оснащены блоком цифровой обработки сигналов, поддерживающим вычисления с плавающей точкой (FPU).
Устройства новой серии интегрируют быстродействующую FLASH память объёмом до 64 КБ, SRAM память объёмом до 12 КБ, снабжены большим количеством линий ввода/вывода общего назначения и широким набором периферийных устройств, соединённых с двумя улучшенными периферийными шинами (APB). STM32F334x4/6/8 содержат таймеры высокого разрешения, два быстродействующих 12-битных АЦП с частотой дискретизации 5 MSPS (млн. выб/с), три сверхбыстрых компаратора, операционный усилитель, три канала ЦАП, часы реального времени с низким энергопотреблением, один таймер высокого разрешения, один 32-битный таймер общего назначения, один таймер для управления двигателем и четыре 16-битных таймера общего назначения.
Также микроконтроллеры имеют ряд стандартных и расширенных коммуникационных интерфейсов: один I2C, один SPI, до трёх USART и один CAN. Диапазон рабочих температур STM32F334x4/6/8 составляет от –40 °C до +85 °C и от –40 °C до +105 °C, а напряжение питания — от 2.0 В до 3.6 В. Несколько энергоэкономичных рабочих режимов позволят применять устройства в приложениях с малой потребляемой мощностью. STM32F334x4/6/8 выпускаются в 32-, 48- и 64-выводных корпусах.
| Внутренняя архитектура STM32F334 |
Отличительные особенности:
- Ядро
- 32-битное ARM Cortex-M4 с блоком DSP-вычислений с плавающей точкой, с максимальной тактовой частотой 72 МГц, одноцикловым умножением и аппаратным делением, а также набором инструкций для цифрового сигнального процессора
- Память
- До 64 КБ FLASH памяти
- До 12 КБ SRAM памяти с аппаратным контролем чётности
- Ускоритель алгоритмов: 4 КБ SRAM памяти на шине инструкций и данных с аппаратным контролем чётности (Core Coupled Memory — CCM)
- Модуль вычислений кода коррекции ошибок CRC
- Схема управления сбросом и источником питания
- Диапазон напряжения питания аналоговой и цифровой части VDD, VDDA: от 2.
0 В до 3.6 В - Сброс при включении и выключении питания (POR/PDR)
- Программируемый детектор напряжения (PVD)
- Режимы с низким энергопотреблением: Спящий, Останова и Ждущий
- Вывод для подключения резервного источника питания часов и регистров резервного хранения
- Система тактирования и синхронизации
- Тактовый генератор с рабочей частотой от 4 до 32 МГц
- Тактовый генератор 32 кГц для часов реального времени с калибровкой
- Внутренний RC-генератор с частотой 8 МГц (до 64 МГц с фазовой автоподстройкой частоты)
- Внутренний генератор на 40 кГц
- До 51скоростных портов ввода/вывода, с картой векторов внешних прерываний, некоторые из них поддерживают уровень напряжения 5 В
- 7-канальный контроллер прямого доступа к памяти (DMA)
- До двух АЦП с временем выборки 0.20 мкс (до 21канала) с выбираемой разрядностью 12/10/8/6 бит, диапазоном входного сигнала от 0 до 3.6 В, однополярным и дифференциальным режимом и отдельным источником питания для аналоговой части с напряжением от 2. 0 до 3.6 В
- Датчик температуры
- До трёх каналов 12-битных ЦАП с напряжением источника питания аналоговой части от 2.4 до 3.6 В
- Три сверхбыстродействующих аналоговых компаратора с диапазоном входного напряжения, равному напряжению питания, и напряжением источника питания от 2.0 до 3.6 В
- Один операционный усилитель, который может работать в режиме с программируемым усилением, с напряжением источника питания от 2.4 до 3.6 В
- До 18 каналов для подключения емкостных сенсорных устройств – сенсорной клавиатуры, линейных и дисковых датчиков касания
- До 12 таймеров
- Таймеры с высоким разрешением (HRTIM): шесть 16-битных счётчиков с разрешением 217 пс, 10 модулей ШИМ, 5 входов ошибки, 10 входов для внешних событий, 1 синхровход и 1 синхровыход
- Один 32-битный таймер и один 16-битный таймер с четырьмя каналами захвата и сравнения входа/выхода (IC/OC)/ШИМ или счётчик импульсов и вход квадратурного (на увеличение счёта) кодера
- Один 16-битный 6-канальный таймер с расширенным управлением, с 6 каналами ШИМ, формированием паузы и экстренным остановом
- Один 16-битный таймер с двумя каналами захвата/сравнения входа/выхода (IC/OC), одним OCN/ШИМ, формированием паузы и экстренным остановом
- Два 16-битных таймера с IC/OC/OCN/ШИМ, формированием паузы и экстренным остановом
- Календарь/часы реального времени с системой сигнализации и периодическим выходом из режима останова
- Коммуникационные интерфейсы
- Интерфейс шины CAN (действующая версия 2. 0 B)
- Один I2C с выходным током 20 мА для поддержки режимов Fast mode plus, SMBus/PMBus
- До 3 портов приёмопередатчика USART, один с интерфейсом ISO/IEC 7816, сеть LIN, инфракрасный порт IrDA, управление модемом
- Один SPI
- Интерфейс шины CAN (действующая версия 2.
- Режим отладки: последовательный двухпроводной отладочный интерфейс (SWD), JTAG-интерфейс
- Уникальный 96-битный идентификатор (ID)
0 В до 3.6 В
0 до 3.6 В
0 B)Область применения:
- Инверторы
- Промышленная автоматика
- Цифровые источники питания
- Медицинские приборы
Запросить образцы, средства разработки или техническую поддержку
Документация на микроконтроллеры серии STM32F334 (англ.)
Корректировка программы MPPT контроллера на STM32f334 • фриланс-работа для специалиста • категория C и C++ ≡ Заказчик Данат Попов
3 из 3
истекло время актуальности
публикация
прием ставок
истекло время актуальности

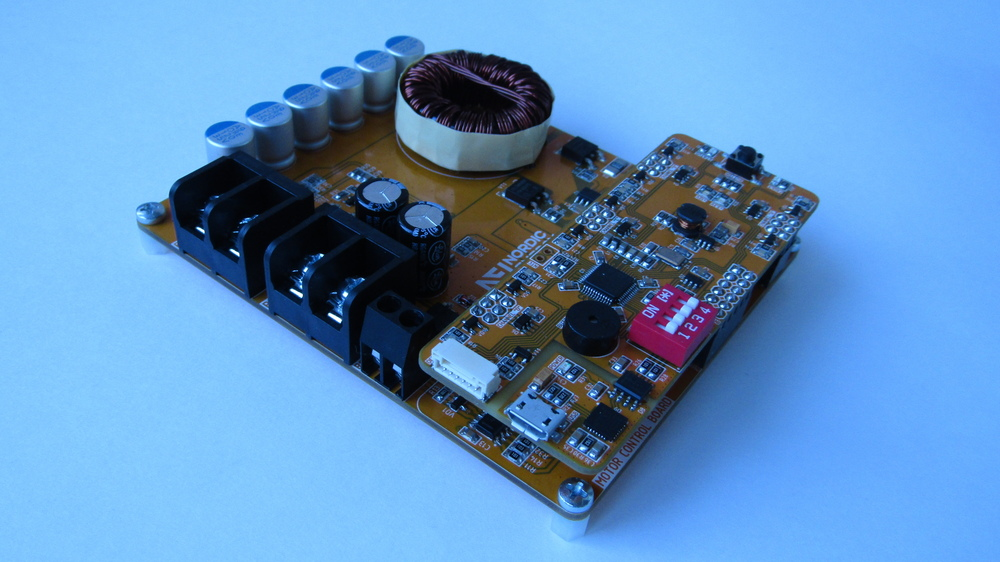

Есть у нас MPPT контроллер на STM32f334
Есть для него программа для зарядки Li-ion аккумулятора.
Надо сделать прошивку таким образом, чтобы в качестве нагрузки можно было подключать свинцово-кислотный аккумулятор или просто резистор.
Вариант нагрузки должен выбираться с компьютера.
Программа для компьютера есть, обмен по modbus
modbus в устройстве тоже есть, и запись параметров во флешь по modbus
Надо всё это собрать в кучу и проверить, чтоб работало.
Дополнительная информация по запросу.
Опубликовать похожий проект
Заказчик не желает делать предоплату? Оплата через Сейф поможет избежать возможного мошенничества.
- Ставки 6
- Обсуждение 1
дата онлайн рейтинг стоимость время выполнения
ставка скрыта фрилансером
фрилансер больше не работает на сервисе
14 дней8000 UAH
14 дней8000 UAH
Работаю с STM32 много лет, в том числе и с серией STM32F3xx.
GCC/Eclipse.
Срок указал с запасом чтобы учесть возможные корректировки.14 дней2000 UAH
14 дней2000 UAH
Доброе утро. Разрабатываю устройства и пишу программное обеспечение для микроконтроллеров различных типов, в том числе и для STM32 различных серий. Работал с шиной modbus, в частности писал программное обеспечение для PLC Simens S200. После ознакомления более подробно с ТЗ, смогу приступить к выполнению.
2 дня1000 UAH
2 дня1000 UAH
Добрый день Данат. После ознакомления с кодом готов назвать цену и окончательные сроки выполнения работы. Все зависит от читабельности кода и среды разработки.
Возможен ли перенос на другую IDE? 14 дней3000 UAH
14 дней3000 UAH
Маю багаторічний досвід з програмування STM32, в т.ч. з STM32F334.
В тому числі з силовою електронікою та зарядними пристроями.
Також є досвід використання MODBUS RTU.
Можливе уточнення ціни та термінів роботи після більш детального ознайомлення з ТЗ.
GCC/Eclipse.
Возможен ли перенос на другую IDE? 1 год назад
96 просмотров
- stm32
- modbus
- keil
stm32f334 — Ржавчина
API доступа к периферийным устройствам для микроконтроллеров STM32F334X (создано с помощью svd2rust v0.12.0)
Обзор API можно найти здесь.
| адк1_2 | Аналого-цифровой преобразователь |
| банка | Локальная сеть контроллера |
комп. | Компаратор |
| контрольный код | Блок вычисления проверки циклическим избыточным кодом |
| дак1 | Цифро-аналоговый преобразователь 1 |
| дбгмку | Поддержка отладки |
| дма1 | Контроллер прямого доступа к памяти 1 |
| доб | Внешний контроллер прерываний/событий |
| флэш-память | Вспышка |
| гпиоа | ввода/вывода общего назначения |
| гпиоб | Ввод/вывод общего назначения |
| hrtim_common | Таймер высокого разрешения: общие функции |
| hrtim_master | Таймер высокого разрешения: главные таймеры |
| hrtim_tima | Таймер высокого разрешения: TIMA |
| hrtim_timb | Таймер высокого разрешения: TIMB |
| hrtim_timc | Таймер высокого разрешения: TIMC |
| hrtim_timd | Таймер высокого разрешения: TIMD |
| час_время | Таймер высокого разрешения: ВРЕМЯ |
| i2c1 | Интегральная схема |
| ивдг | Независимый сторожевой таймер |
| операционный усилитель | Операционный усилитель |
| мощность | Регулятор мощности |
| ПКР | Сброс и управление часами |
| РТЦ | Часы реального времени |
| spi1 | Последовательный периферийный интерфейс/звук Inter-IC |
| syscfg | Контроллер конфигурации системы |
| тим1 | Расширенный таймер |
| тим2 | Таймер общего назначения |
| тим6 | Базовые таймеры |
| тим15 | Таймеры общего назначения |
| тим16 | Таймеры общего назначения |
| тим17 | Таймер общего назначения |
| тск | Сенсорный контроллер |
| usart1 | Универсальный синхронный асинхронный приемник-передатчик |
| ввдг | Оконный сторожевой таймер |
| АЦП1_2 | Аналого-цифровой преобразователь |
| МОЖЕТ | Локальная сеть контроллера |
| КОМП | Компаратор |
| ИД ЦП | ИД ЦП |
| CRC | Блок вычисления проверки циклическим избыточным кодом |
| Основные периферийные устройства | Основные периферийные устройства |
| ЦАП1 | Цифро-аналоговый преобразователь 1 |
| ЦАП2 | ЦАП2 |
| ДБГМКУ | Поддержка отладки |
| ДКБ | Блок управления отладкой |
| DMA1 | Контроллер прямого доступа к памяти 1 |
| Дедвейт | Блок наблюдения и отслеживания данных |
| ДОПОЛНИТЕЛЬНЫЙ | Внешний контроллер прерываний/событий |
| ФЛЭШ | Вспышка |
| GPIOA | Ввод/вывод общего назначения |
| ГПИОБ | Ввод/вывод общего назначения |
| ГПИОК | ГПИОК |
| GPIOD | GPIOD |
| GPIOF | ГПИОФ |
| HRTIM_COMMON | Таймер высокого разрешения: общие функции |
| HRTIM_MASTER | Таймер высокого разрешения: главные таймеры |
| HRTIM_TIMA | Таймер высокого разрешения: TIMA |
| HRTIM_TIMB | Таймер высокого разрешения: TIMB |
| HRTIM_TIMC | Таймер высокого разрешения: TIMC |
| HRTIM_TIMD | Таймер высокого разрешения: TIMD |
| ЧАС_ВРЕМЯ | Таймер высокого разрешения: ВРЕМЯ |
| I2C1 | Интегральная схема |
| ИВДГ | Независимый сторожевой таймер |
| МПУ | Блок защиты памяти |
| НВИК | Вложенный векторный контроллер прерываний |
| ОУ | Операционный усилитель |
| ПВР | Регулятор мощности |
| Периферийные устройства | Все периферийные устройства |
| РКЦ | Сброс и управление часами |
| Часы реального времени | Часы реального времени |
| СКБ | Блок управления системой |
| SPI1 | Последовательный периферийный интерфейс/звук Inter-IC |
| SYSCFG | Контроллер конфигурации системы |
| СИСТ | SysTick: системный таймер |
| ТИМ1 | Расширенный таймер |
| ТИМ2 | Таймер общего назначения |
| ТИМ3 | ТИМ3 |
| ТИМ6 | Основные таймеры |
| ТИМ7 | ТИМ7 |
| ТИМ15 | Таймеры общего назначения |
| ТИМ16 | Таймеры общего назначения |
| ТИМ17 | Таймер общего назначения |
| ТСК | Сенсорный контроллер |
| USART1 | Универсальный синхронный асинхронный приемник-передатчик |
| USART2 | USART2 |
| USART3 | USART3 |
| ВВДГ | Оконный сторожевой таймер |
| Прерывание | Перечисление всех прерываний |
STM32F334 : デジタル電源の電力効率を向上するSTM32F334ライン | STM32F3シリーズ
- メインストリーム
- 多様なアプリケーションに適合する拡張性の高いマイコン
デジタル の の 電力 効率 を 向上 する STM32F334 ライン
STM32F334 ライン 、 ARM ® CORTEX ® -M4 を と と と と と と と と と と と と と と と と と と と と と と ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース を を を を を を を を を を ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース ベース を を ベース ベース ベース を を を ベース は ベース を を 、 、 を 、 、 をm4器 の など 、 デジタル 電力 変換 アプリケーション 用 に 設計 れ て い ます。
217ps の 分 解 能 タイマ （hrtim） 柔軟 性 の の 高い 波形 および および イベント ･ い い ます ます ます ます ます ます ます ます ます ます ます ます ます ます ます ますの 設計 容易 化 する 完全 な エコシステム が 用意 さ れ い ます。
STM32F334 マイコン を し た 開発 は 、 超高 分 解 能 タイマ タイマ タイマ の 制御 の の の の の 制御 制御 制御 の の の の の の の の の の の の の の の用組込みアナログ･ペリフェラルにより、複雑なPWM波形や多数の外部イベントを管理できま〾〾。0003
STM8S/L, STM32,
最低10年間の供給を
保証しています。
関連情報
6
6
