L7805 характеристики схема подключения. LM7805: характеристики, схема подключения и применение стабилизатора напряжения

Что такое микросхема LM7805. Как работает стабилизатор напряжения LM7805. Какие основные характеристики у LM7805. Для чего применяется LM7805 в электронных схемах. Как правильно подключить LM7805.

Содержание

Что такое микросхема LM7805 и как она работает

LM7805 — это популярный линейный стабилизатор напряжения, который преобразует нестабильное входное напряжение в стабильное выходное напряжение 5В. Данная микросхема широко применяется в электронных устройствах для питания различных компонентов.

Основные особенности LM7805:

  • Трехвыводной корпус (вход, земля, выход)
  • Фиксированное выходное напряжение 5В
  • Максимальный выходной ток до 1.5А
  • Встроенная защита от перегрева и короткого замыкания
  • Не требует дополнительных внешних компонентов

Принцип работы LM7805 основан на поддержании постоянного напряжения 5В на выходе за счет регулировки входного напряжения. Микросхема автоматически изменяет свое внутреннее сопротивление, чтобы поддерживать стабильное выходное напряжение при колебаниях входного напряжения или тока нагрузки.


Основные характеристики стабилизатора LM7805

Ключевые параметры и характеристики микросхемы LM7805:

  • Выходное напряжение: 5В (±4%)
  • Максимальный выходной ток: 1.5А
  • Минимальное входное напряжение: 7В
  • Максимальное входное напряжение: 35В
  • Падение напряжения: 2В (типовое)
  • Точность стабилизации: ±4%
  • Рабочая температура: до +125°C

Важно отметить, что для нормальной работы стабилизатора входное напряжение должно быть как минимум на 2-3В выше выходного. Это необходимо для компенсации падения напряжения на самой микросхеме.

Схема подключения LM7805 в электрической цепи

Типовая схема включения стабилизатора LM7805 довольно проста:

  1. Входное напряжение подается на вывод 1 (IN)
  2. Вывод 2 (GND) соединяется с общим проводом (землей)
  3. С вывода 3 (OUT) снимается стабилизированное напряжение 5В
  4. Для улучшения фильтрации рекомендуется установить конденсаторы на входе (0.33мкФ) и выходе (0.1мкФ)

При больших токах нагрузки необходимо обеспечить эффективное охлаждение микросхемы, например, с помощью радиатора. Это позволит избежать перегрева и выхода стабилизатора из строя.


Области применения стабилизатора напряжения LM7805

Благодаря своей простоте и надежности, LM7805 нашел широкое применение в различных электронных устройствах:

  • Источники питания для микроконтроллеров и микросхем
  • Зарядные устройства для мобильных телефонов
  • Блоки питания для Arduino и других плат разработки
  • Стабилизаторы напряжения в автомобильной электронике
  • Источники опорного напряжения в измерительных приборах
  • Питание USB-устройств и портов

LM7805 особенно удобен в схемах, где требуется простое и недорогое решение для получения стабильного напряжения 5В из нестабильного источника питания.

Преимущества и недостатки использования LM7805

Основные достоинства стабилизатора LM7805:

  • Простота применения — не требует сложных схем включения
  • Низкая стоимость
  • Высокая надежность и встроенная защита
  • Широкий диапазон входных напряжений
  • Хорошая стабильность выходного напряжения

Недостатки LM7805:

  • Низкий КПД из-за линейного принципа работы
  • Значительное тепловыделение при больших токах нагрузки
  • Фиксированное выходное напряжение (нет возможности регулировки)
  • Относительно большие габариты по сравнению с импульсными стабилизаторами

Несмотря на недостатки, LM7805 остается очень популярным решением благодаря простоте применения и надежности работы.


Альтернативы LM7805 и сравнение с другими стабилизаторами

Существуют и другие варианты стабилизаторов напряжения, которые могут использоваться вместо LM7805:

  • LM317 — регулируемый линейный стабилизатор с возможностью настройки выходного напряжения
  • LM2576 — импульсный понижающий стабилизатор с более высоким КПД
  • AMS1117-5.0 — линейный стабилизатор с меньшим падением напряжения
  • XL4015 — импульсный понижающий преобразователь с регулировкой выходного напряжения

Выбор конкретного стабилизатора зависит от требований к схеме: необходимого тока нагрузки, входного напряжения, КПД, габаритов и стоимости. LM7805 остается оптимальным выбором для простых схем с небольшим током потребления.

Практические советы по использованию LM7805

При работе с LM7805 следует учитывать несколько важных моментов:

  1. Обеспечьте хороший теплоотвод при токах нагрузки более 500мА
  2. Используйте входное напряжение не более 35В во избежание повреждения микросхемы
  3. Устанавливайте фильтрующие конденсаторы на входе и выходе для уменьшения пульсаций
  4. При больших входных напряжениях используйте дополнительный понижающий преобразователь
  5. Для увеличения выходного тока можно включать несколько LM7805 параллельно

Соблюдение этих рекомендаций позволит обеспечить надежную и стабильную работу стабилизатора LM7805 в вашей схеме.



LM7805: Обзор ИС регулятора напряжения

Электронным схемам иногда требуется стабильный источник питания для гармоничного функционирования других компонентов. Однако источник питания не всегда постоянен и требует регулирования для удовлетворения потребностей схемы. Стабилизаторы напряжения стабилизируют питание от нестабильного источника, чтобы на выходе получалась мощность с постоянным напряжением и током. В данном учебном пособии рассматривается принцип работы этих регуляторов с особым интересом к регулятору напряжения LM7805. Поэтому, если вы хотите узнать больше о микросхеме регулятора напряжения 7805, этот материал для вас.

1. Что такое ИС LM7805?

Как следует из названия, LM7805 — это линейный регулятор напряжения промышленного стандарта. Он относится к устройствам 78xx с постоянным выходным напряжением. xx представляет собой значение выходного напряжения устройств семейства 78.

LM7805 — это трехтерминальная ИС линейного стабилизатора напряжения, работающая с переменным током. Это распространенный компонент в схемах, где требуются положительные регуляторы напряжения.

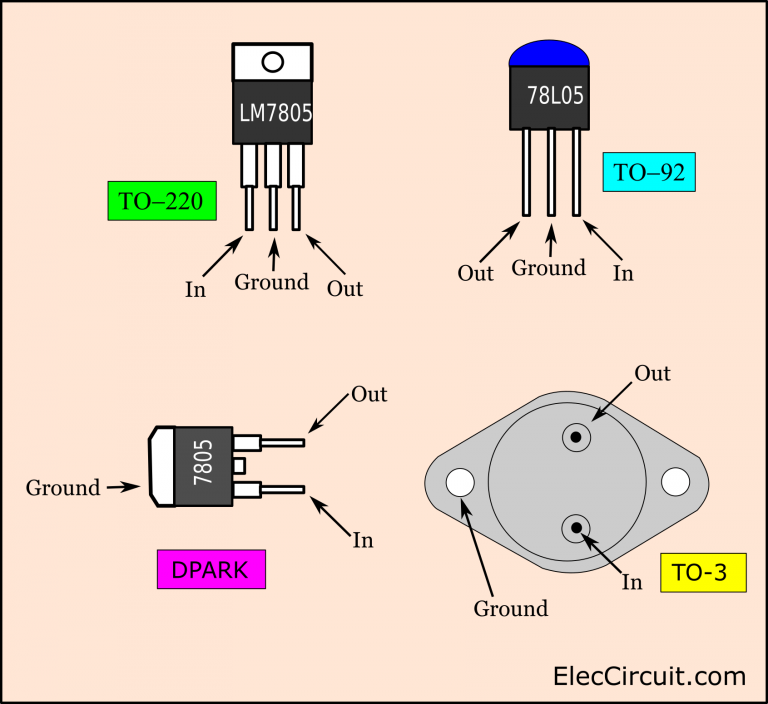

Регулятор 7805 выпускается в различных версиях. Версия TO-92 изготовлена из пластика и поэтому лучше работает в схемах с низким энергопотреблением. Версия T-O3 поставляется в цельнометаллическом корпусе для более легкого отвода тепла.

Схема микросхемы 7805

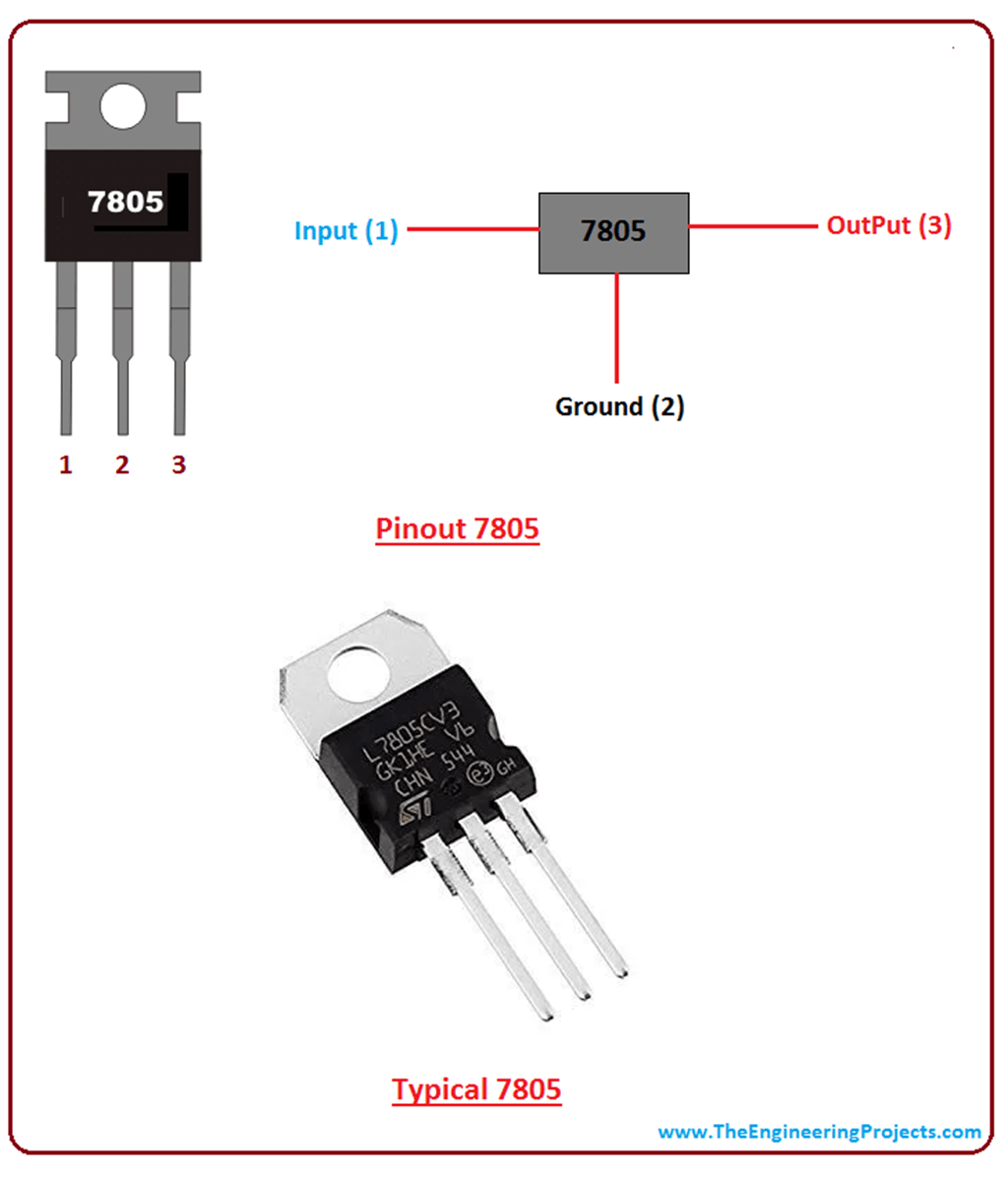

2. Конфигурация выводов микросхемы 7805

В регуляторе 7805 три вывода:

7805 IC pinout

Контакт 1

Это входной контакт для подачи нерегулируемого напряжения в схему.

Контакт 2

Контакт Ground соединяется с землей и является нейтральным, в отличие от входного и выходного контактов.

Вывод 3

Это выходной вывод, на который подается постоянное напряжение +5 В.

3. Основные характеристики регулятора 7805

Во-первых, регулятор может обеспечивать выходной ток до 1,5 А. Типичное постоянное выходное напряжение составляет 5 В, но может варьироваться от 4,8 В до 5,2 В.

Во-вторых, регулятор также имеет функции ограничения тока и внутреннего охлаждения для предотвращения перегрузки схемы. Уникальная схема тепловой перегрузки внутри ИС 7805 автоматически отключает подачу напряжения, пока микросхема не остынет.

В-третьих, регулятор имеет отверстие в верхней части для подключения к радиатору для дальнейшего регулирования температуры.

Кроме того, минимальное входное напряжение должно составлять 7 В, а максимальное — 25 В для оптимального функционирования ИС.

Регулировка нагрузки ИС находится в диапазоне от 10 мВ до 50 мВ, превышение этих диапазонов приведет к сбоям в работе.

И наконец, температура спая не должна превышать 125 °C даже при достаточном теплоотводе.

Вот видео с более подробной информацией об ИС 7805.

4. LM7805 в схеме

ИС 7805 имеет множество применений, включая работу в качестве регулятора напряжения +5 В и обеспечение регулируемого выходного напряжения в схеме.

В этом разделе мы рассмотрим работу микросхемы в качестве регулятора напряжения 5 В и регулируемого выходного регулятора.

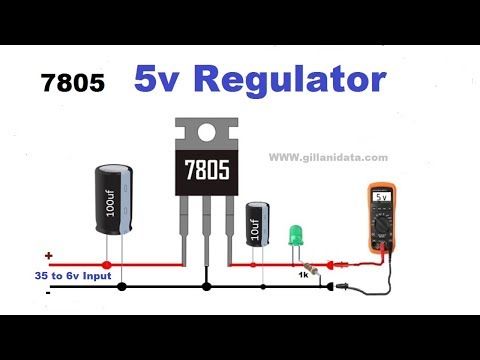

7805 как регулятор напряжения +5 В

Регулятор напряжения 7805 может регулировать входящее напряжение и выдавать его на +5В. Он работает с двумя конденсаторами на концах цепи 7805-регулятора.

ИС 7805 в качестве регулятора напряжения 5 В

Входной конденсатор 0,22 мкФ необходим, если расстояние между фильтром источника питания и регулятором велико. Конденсатор на выходе отвечает за переходные характеристики, и вместе они помогают стабилизировать регулятор.

Для эффективной работы они должны находиться близко к регулятору и быть керамического типа.

Схема LM7805 — 7805 как регулируемый выходной регулятор

Регулятор также может регулировать выходное напряжение до любого значения, которое вы пожелаете. На схеме ниже показана схема, необходимая для достижения таких результатов.

7805 как регулируемый регулятор выходного напряжения

Соответствующее входное напряжение должно находиться в диапазоне 9-25 В. Величина сопротивления двух резисторов определяет выходное напряжение схемы.

Поэтому регулировка сопротивления R1 и R2 регулирует выходное напряжение. Чтобы рассчитать значение сопротивления, используйте приведенную ниже формулу.

Схема LM7805 — Как работает микросхема 7805 в схеме?

Схема состоит из:

ИС 7805 в цепи

230 В переменного тока поступает в трансформатор и преобразуется в колебательный постоянный ток в мостовом выпрямителе. Предохранитель ограничивает ток от трансформатора до 1А.

Конденсаторы фильтруют пульсации входящего тока на обоих концах цепи. Ветер с C1 — это 12 В постоянного тока без регулирования, и он поступает на регулятор напряжения, чтобы выйти в виде 5 В. Диод D1 защищает курс от всплеска тока и повреждения, поскольку он имеет обратное смещение.

Входное напряжение всегда должно быть больше, по крайней мере, на 2,5 В, чем выходное напряжение. Часть энергии также теряется в виде тепла, поэтому для ИС 78058 необходим теплоотвод.

Источник питания переменного тока более удобен, чем источник питания постоянного тока. Батареи постоянного тока нестабильны, так как часто разряжаются, что снижает выходное напряжение.

5. Схема LM7805 — Применение линейного регулятора напряжения 7805

Помимо работы в качестве регулятора напряжения +5 В и регулируемого регулятора напряжения, LM7805 используется в схемах, где требуется:

Защита от обратного смещения

Регулируемый двойной источник питания

Постоянный выход +5В, например, микроконтроллеры, датчики и другие проекты.

Практические применения включают:

Зарядка батарей постоянного тока

Зарядные устройства для телефонов

Портативный CD-плеер

Источники бесперебойного питания (ИБП)

Батарея ИБП

 Заключение

 ИС 7805 является неотъемлемым компонентом в схемах, чувствительных к изменению напряжения. Используя несколько внешних устройств, вы также можете экспериментировать с регулятором в выбранном вами проекте.

Найдите нас здесь для приобретения необходимых компонентов или любых других вопросов.

Стабилизатор 5 вольт 5 ампер своими руками

Немного поковырялся в инете, вот такой результат:

Для питания штатной камеры требуется 5 вольт. Это напряжение можно получить из 12 вольт постоянного тока с помощью простых схем, в основе которых лежит тот или иной стабилизатор напряжения. Для нормальной работы стабилизатора необходимо обеспечить ему теплоотвод. При перегреве ощутимо снижается выходной ток, а в конечном итоге стабилизатор попросту сгорит. Входное напряжение не должно превышать 15 вольт.

Для схемы также понадобятся конденсаторы 0,33 мкФ и 0,1 мкФ на 16 вольт.
В первую очередь стоит вспомнить нашего старого советского друга — «кренку», а точнее — её модификации КР142ЕН5А (2 Ампера) и КР142ЕН5А (1,5 Ампера).

Вместо «кренки» можно взять зарубежный аналог:
— А7805Т
— KIA7805
— L7805CV
— LM7805

Доброго времени суток!

Сегодня, хотелось бы затронуть тему питания электронных устройств.

Итак, прошивка готова, микроконтроллер куплен, схема собрана, остается лишь подключить питание, но где его взять? Предположим что микроконтроллер AVR и схема запитывается 5 вольтами.

Получить 5в нам помогут следующие схемы:

Линейный стабилизатор напряжения на микросхеме L 7805

Данный способ самый простой и дешевый. Нам понадобятся :

  1. Микросхема L 7805 или её аналоги.
  2. Крона 9 v или любой другой источник питания (ЗУ телефона, планшета, ноутбука).
  3. 2 конденсатора (для l 7805 это 0.1 и 0.33 микроФарад).
  4. Радиатор .

Соберем следующую схему :

Данный стабилизатор основывает свою работу на микросхеме l 7805, которая обладает следующими характеристиками:

Максимальный ток : 1.5A

Входное напряжение : 7-36 В

Выходное напряжение :5 В

Конденсаторы служат для сглаживания пульсаций. Однако, падение напряжения происходит непосредственно на микросхеме. То есть если на вход мы подаем 9 вольт, то 4 вольта (Разница между входным напряжением и напряжением стабилизации) упадут на микросхеме l 7805. Это приведет к выделению тепла на микросхеме, количество которого легко рассчитать по формуле:

(Входное напряжение – напряжения стабилизации)* ток через нагрузку.

То есть если мы подаем 12 вольт на стабилизатор, которым мы питаем схему, которая потребляет 0.1 Ампера, на l 7805 рассеется (12-5)*0.1=0.7 вт тепла. Поэтому, микросхему необходимо закрепить на радиаторе:

Плюсы данного стабилизатора:

  1. Дешевизна (Без учета радиатора) .
  2. Простота .
  3. Легко собирается навесным монтажом, т.е. отсутствует необходимость изготовления печатной платы.
  1. Необходимость размещения микросхемы на радиаторе.
  2. Отсутствует возможность регулировки стабилизируемого напряжения.

Данный стабилизатор отлично подойдет как источник напряжения для простых, нетребовательных к питанию схем.

Импульсный стабилизатор напряжения

Для сборки нам понадобится :

  1. Микросхема LM 2576 S -5.0 (Можно взять аналог, однако обвязка будет другой, уточните в документации конкретно вашей микросхемы).
  2. Диод 1N5822.
  3. 2 конденсатора(Для LM 2576 S -5.0, 100 и 1000 микроФарад).
  4. Дроссель (Катушки индуктивности) 100 микроГенри .

Схема подключения следующая :

Микросхема LM 2576 S -5.0 обладает следующими характеристиками:

  • Максимальный ток : 3A
  • Входное напряжение :7-37 В
  • Выходное напряжение: 5В

Стоит заметить что данный стабилизатор требует большего количества компонентов( А так же наличия печатной платы, для более аккуратного и удобного монтажа). Однако данный стабилизатор обладает огромным преимуществом перед линейным собратом — он не греется, да и максимальный ток в 2 раза выше.

Плюсы данного стабилизатора :

  1. Меньший нагрев (Отсутствует необходимость покупки радиатора).
  2. Больший максимальный ток .
  1. Дороже линейного стабилизатора .
  2. Сложность навесного монтажа .
  3. Отсутствует возможность изменения стабилизируемого напряжения (При применении микросхемы LM 2576 S -5. 0).

Для питания простых любительских схем на микроконтроллерах AVR , представленных выше стабилизаторов достаточно. Однако в следующих статьях, мы попробуем собрать лабораторный блок питания, который позволит быстро и удобно настраивать параметры питания схем.

Стабилизатор напряжения LM338, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.

Технические характеристики стабилизатора LM

338:
  • Обеспечения выходного напряжения от 1,2 до 32 В.
  • Ток нагрузки до 5 A.
  • Наличие защиты от возможного короткого замыкания.
  • Надежная защита микросхемы от перегрева.
  • Погрешность выходного напряжения 0,1%.

Интегральная микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:

Распиновка выводов стабилизатора LM338

Основные технические характеристики LM338

Калькулятор для LM338

Расчет параметров стабилизатора LM338 идентичен расчету LM317. Онлайн калькулятор находится здесь.

Примеры применения стабилизатора LM338 (схемы включения)

Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM338.

Простой регулируемый блок питания на LM338

Данная схема — типовое подключение обвязки LM338. Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый блок питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

Регулируемый блок питания на 15 ампер

Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором RS можно задать необходимый ток зарядки для конкретного аккумулятора.


Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С2 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.

Скачать datasheet LM338 (729,7 Kb, скачано: 5 566)

ECSTUFF4U для инженера-электронщика: распиновка LM7805 | Введение | Особенность | Диаграмма

Введение в ИС LM7805:

На этой странице мы обсудим одну из наиболее часто используемых ИС регуляторов, ИС регулятора напряжения 7805. КАК мы знаем, что регулируемый источник питания очень важен для некоторых электронных устройств из-за используемых полупроводниковых материалов, которые имеют фиксированную скорость тока, а также напряжение.

Одним из наиболее важных источников постоянного тока являются батареи, но при использовании батарей очень чувствительная электронная схема не является хорошей идеей, так как батареи со временем разряжаются и теряют свой потенциал.

7805 представляет собой трехвыводную микросхему линейного стабилизатора напряжения с фиксированным выходным напряжением 5 В, которая используется в самых разных областях. В настоящее время микросхема регулятора напряжения 7805 производится многими компаниями, такими как texas Instrument, ON Semiconductor, ST microelectronics, диоды, Infineon Technologies и т. д.

Схема распиновки LM7805:

LM7805, показанный на рисунке, имеет трехконтактное устройство с тремя контактами: вход, земля и выход.

Вход: контакт 1 является входным контактом. На этот вывод подается положительное нестабилизированное напряжение.

Заземление: контакт 2 является контактом заземления. Он является общим как для ввода, так и для вывода.

Выход: контакт 3 является выходным контактом. На этом выводе микросхемы снимается регулируемое напряжение 5 В.


Особенности регулятора 7805:

  • Регулятор положительного напряжения 5 В.
  • Рабочий ток 5 мА.
  • Минимальное входное напряжение 7В.
  • Максимальное входное напряжение 25 В.
  • Нагрузочный резистор 5 Ом.
  • Для полноценной работы требуется минимальный внешний компонент.
  • Доступен в корпусах TO-220 и KTE.
  • Может выдавать ток до 1,5 А.
  • Доступна внутренняя защита от тепловой перегрузки и ограничение тока короткого замыкания.
  • Максимальная температура соединения 125 градусов Цельсия.
  • Эта ИС имеет как внутреннее ограничение тока, так и функции отключения при перегреве.

Применение LM7805:

  • Может использоваться регулируемое двойное питание.
  • Постоянный выход +5В регулятора микроконтроллеров и датчиков в большинстве проектов.
  • Используется в самых разных схемах.
  • Используется как регулятор с фиксированным выходом.
  • Может использоваться в качестве ограничителя тока для определенных приложений.
  • Эта микросхема может быть использована в качестве регулируемого регулятора постоянного напряжения.
  • Выходная схема защиты от переполюсовки.
  • Цепь защиты от обратного смещения.
  • Используется в качестве положительного регулятора в отрицательных конфигурациях.
  • Используется в регуляторе тока.
  • Микросхема
  • LM7805 может использоваться в качестве регулируемого выходного регулятора.

Вывод:

  • Самое главное, что входное напряжение всегда должно быть больше, чем выходное напряжение.
  • Входной ток и выходной ток почти идентичны, это означает, что когда на вход подается питание 7,5 В, 1 А, на выходе будет 5 В, 1 А.
  • Оставшаяся мощность рассеивается в виде тепла, поэтому с ИС LM7805 необходимо использовать радиатор, подобный показанному ниже.

Дополнительная информация:

Введение в ИС LM7805:

На этой странице мы обсудим одну из наиболее часто используемых ИС регуляторов, ИС регулятора напряжения 7805. КАК мы знаем, что регулируемый источник питания очень важен для некоторых электронных устройств из-за используемых полупроводниковых материалов, которые имеют фиксированную скорость тока, а также напряжение.

Одним из наиболее важных источников постоянного тока являются батареи, но при использовании батарей очень чувствительная электронная схема не является хорошей идеей, так как батареи со временем разряжаются и теряют свой потенциал.

7805 представляет собой трехполюсный линейный регулятор напряжения IC с фиксированным выходным напряжением 5 В, который полезен в широком диапазоне приложений. В настоящее время микросхема регулятора напряжения 7805 производится многими компаниями, такими как texas Instrument, ON Semiconductor, ST microelectronics, Diods Incorporated, Infineon Technologies и т. д.

Схема распиновки LM7805:

LM7805, показанный на рисунке, имеет трехконтактное устройство с тремя контактами: вход, земля и выход.

Вход: контакт 1 является входным контактом. На этот вывод подается положительное нестабилизированное напряжение.

Заземление: контакт 2 является контактом заземления. Он является общим как для ввода, так и для вывода.

Выход: контакт 3 является выходным контактом. На этом выводе микросхемы снимается регулируемое напряжение 5 В.


Характеристики регулятора 7805:

  • Регулятор положительного напряжения 5 В.
  • Рабочий ток 5 мА.
  • Минимальное входное напряжение 7В.
  • Максимальное входное напряжение 25 В.
  • Нагрузочный резистор 5 Ом.
  • Для полноценной работы требуется минимальный внешний компонент.
  • Доступен в корпусах TO-220 и KTE.
  • Может выдавать ток до 1,5 А.
  • Доступна внутренняя защита от тепловой перегрузки и ограничение тока короткого замыкания.
  • Максимальная температура соединения 125 градусов Цельсия.
  • Эта ИС имеет как внутреннее ограничение тока, так и функции отключения при перегреве.

Применение LM7805:

  • Можно использовать регулируемое двойное питание.
  • Постоянный выход +5В регулятора микроконтроллеров и датчиков в большинстве проектов.
  • Используется в самых разных схемах.
  • Используется как регулятор с фиксированным выходом.
  • Может использоваться в качестве ограничителя тока для определенных приложений.
  • Эта микросхема может быть использована в качестве регулируемого регулятора постоянного напряжения.
  • Выходная схема защиты от переполюсовки.
  • Цепь защиты от обратного смещения.
  • Используется в качестве положительного регулятора в отрицательных конфигурациях.
  • Используется в регуляторе тока.
  • Микросхема
  • LM7805 может использоваться в качестве регулируемого выходного регулятора.

Вывод:

  • Самое главное, что входное напряжение всегда должно быть больше, чем выходное напряжение.
  • Входной ток и выходной ток почти идентичны, это означает, что когда на вход подается питание 7,5 В, 1 А, на выходе будет 5 В, 1 А.
  • Оставшаяся мощность рассеивается в виде тепла, поэтому с ИС LM7805 необходимо использовать радиатор, подобный показанному ниже.

Подробнее:

транзистор%20l7805 техническое описание и примечания по применению

Лучшие результаты (6)

Модель ECAD Производитель Описание Загрузить техпаспорт Купить Часть org/Product»> БД9В101МУФ-ЛБ РОМ Полупроводник 16–60 В, 1 А, 1 канал, 2,1 МГц, синхронный понижающий преобразователь со встроенным полевым транзистором (промышленного класса) БД9Г102Г-ЛБ РОМ Полупроводник 6–42 В, 0,5 А, 1 канал, простой понижающий преобразователь со встроенным полевым транзистором (промышленного класса) BD9G341AEFJ РОМ Полупроводник 12–76 В, понижающий импульсный стабилизатор со встроенным силовым МОП-транзистором 150 мОм org/Product»> БД9А600МУВ РОМ Полупроводник Входное напряжение от 2,7 В до 5,5 В, встроенный полевой МОП-транзистор 6 А, одиночный синхронный понижающий преобразователь постоянного тока в постоянный BD9G341AEFJ-LB РОМ Полупроводник 12–76 В, понижающий импульсный стабилизатор со встроенным силовым МОП-транзистором 150 мОм (промышленного класса) BD9C601EFJ РОМ Полупроводник Вход от 4,5 В до 18 В, 6,0 А Встроенный MOSFET 1-канальный синхронный понижающий преобразователь постоянного тока в постоянный

транзистор%20l7805 Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Лист данных по каталогу MFG и тип ПДФ Ярлыки для документов
хб*9Д5Н20П

Реферат: khb9d0n90n 6v стабилитрон khb * 2D0N60P транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема ktd998 транзистор
Текст: Нет доступного текста файла


Оригинал
PDF 2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E хб*9Д5Н20П хб9д0н90н 6В стабилитрон хб*2Д0Н60П транзистор КХБ7Д0Н65Ф Транзистор BC557 киа*278R33PI КХБ9Схема Д0Н90Н транзистор ктд998
КИА78*ПИ

Реферат: Транзистор КИА78*р ТРАНЗИСТОР 2Н3904хб*9Д5Н20П хб9д0н90н КИД65004АФ ТРАНЗИСТОР мосфет КИА7812АПИ хб*2Д0Н60П
Текст: Нет доступного текста файла


Оригинал
PDF 2N2904E до н.э.859 КДС135С 2N2906E до н.э.860 KAC3301QN КДС160 2Н3904 BCV71 KDB2151E КИА78*пи транзистор КИА78*р ТРАНЗИСТОР 2N3904 хб*9Д5Н20П хб9д0н90н КИД65004AF ТРАНЗИСТОР MOSFET KIA7812API хб*2Д0Н60П
2SC4793 2sa1837

Реферат: 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn to-220 эквивалент 2sc5198 транзистор 2SC5359 2SC5171 транзистор эквивалент NPN транзистор
Текст: Нет доступного текста файла


Оригинал
PDF 2SA2058 2SA1160 2SC2500 2SA1430 2SC3670 2SA1314 2SC2982 2SC5755 2SA2066 2SC5785 2SC4793 2sa1837 2СК5200, 2СА1943, 2СК5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn к-220 2sc5198 эквивалент транзистор 2SC5359 эквивалент транзистора 2SC5171 НПН-транзистор
транзистор

Реферат: Транзистор ITT BC548 pnp транзистор pnp BC337 pnp транзистор pnp bc547 транзистор BC327 NPN транзистор MPSA92 168 транзистор 206 2n3904 TRANSISTOR PNP
Текст: Нет доступного текста файла


OCR-сканирование
PDF 2Н3904 2Н3906 2Н4124 2Н4126 2N7000 2Н7002 до н. э.327 до н.э.328 до н.э.337 до н.э.338 транзистор транзистор ИТТ BC548 п-н-п транзистор транзистор п-н-п BC337 п-н-п транзистор pnp bc547 транзистор BC327 NPN-транзистор MPSA92 168 транзистор 206 2н3904 ТРАНЗИСТОР ПНП
КХ520Г2

Реферат: Ч520Г2-30ПТ транзистор цифровой 47к 22к ПНП НПН ФБПТ-523 Ч521Г2-30ПТ npn переключающий транзистор 60в транзистор Р2-47К транзистор цифровой 47к 22к 500ма 100ма Ч4904Т1ПТ
Текст: Нет доступного текста файла


Оригинал
PDF А1100) QFN200 ЧДТА143ЕТ1ПТ ФБПТ-523 100 мА ЧДТА143ЗТ1ПТ ЧДТА144ТТ1ПТ CH520G2 Ч520Г2-30ПТ транзистор цифровой 47k 22k PNP NPN ФБПТ-523 Ч521Г2-30ПТ npn-переключающий транзистор 60 В транзистор Р2-47К транзистор цифровой 47к 22к 500мА 100мА Ч4904T1PT
транзистор 45 ф 122

Реферат: Транзистор AC 51 mos 3021 TRIAC 136 tlp 122 634 транзистор транзистор ac 127 TRANSISTOR транзистор 502 транзистор f 421
Текст: Нет доступного текста файла


OCR-сканирование
PDF TLP120 TLP121 TLP130 TLP131 TLP160J транзистор 45 ф 122 Транзистор переменного тока 51 Моск 3021 СИМИСТОР 136 тлп 122 634 транзистор транзистор переменного тока 127 ТРАНЗИСТОР транзистор 502 транзистор ф 421
СТХ12С

Реферат: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F
Текст: Нет доступного текста файла


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 фн651 SLA4037 sla1004 СТВ-34Д SAP17N 2SC5586 2SK1343 CTPG2F
Варистор RU

Реферат: Транзистор SE110N 2SC5487 2SA2003 SE090N высоковольтный транзистор SE090 RBV-406 2SC5586
Текст: Нет доступного текста файла


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор RU SE110N транзистор 2SC5487 2SA2003 SE090N высоковольтный транзистор SE090 РБВ-406 2SC5586
К2Н4401

Резюме: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 Q2N1132 D1N750 D02CZ10 D1N751
Текст: Нет доступного текста файла


Оригинал
PDF РД91ЭБ Q2N4401 Д1Н3940 Q2N2907A Д1Н1190 Q2SC1815 Q2N3055 Q2N1132 Д1Н750 D02CZ10 Д1Н751
фн651

Реферат: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343
Текст: Нет доступного текста файла


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 фн651 СТВ-34Д 2SC5586 ХВР-1×7 STR20012 sap17n 2сд2619РБВ-4156Б SLA4037 2ск1343
2SC5471

Аннотация: 2SC5853 2sa1015 транзистор 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 2Sc5720 транзистор 2SC5766 низкочастотный малошумящий транзистор PNP
Текст: Нет доступного текста файла


Оригинал
PDF 2SC1815 2SA1015 2SC2458 2SA1048 2SC2240 2SA970 2SC2459 2SA1049 А1587 2SC4117 2SC5471 2SC5853 транзистор 2са1015 транзистор 2sc1815 2SA970 транзистор 2SC5854 транзистор 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий транзистор PNP
МОП-транзистор FTR 03-E

Резюме: mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона DTC114EVA DTC143EF V/65e9 транзистор транзистор 2SC337
Текст: Нет доступного текста файла


OCR-сканирование
PDF 2SK1976 2SK2095 2SK2176 О-220ФП 2SA785 2SA790 2SA790M 2SA806 Мосфет FTR 03-E мт 1389 фе 2СД122 dtc144gs малошумящий транзистор Дарлингтона DTC114EVA DTC143EF V/65e9транзистор транзистор 2SC337
фгт313

Реферат: транзистор fgt313 SLA4052 RG-2A диод SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096 диод ry2a
Текст: Нет доступного текста файла


Оригинал
PDF 2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 фгт313 транзистор фгт313 SLA4052 Диод РГ-2А SLA5222 фгт412 РБВ-3006 ФМН-1106С SLA5096 диод ry2a
транзистор 91 330

Реферат: tlp 122 ТРАНЗИСТОР TLP635F 388 транзистор R358 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
Текст: Нет доступного текста файла


OCR-сканирование
PDF 4Н25А 4Н29А 4Н32А 6Н135 6Н136 6Н137 6Н138 6Н139 CNY17-L CNY17-M транзистор 91 330 тлп 122 ТРАНЗИСТОР TLP635F 388 транзистор Р358 395 транзистор транзистор ф 421 IC 4N25 симистор 40 РИА 120
1999 — Системы горизонтального отклонения телевизора

Реферат: РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА an363 TV горизонтальные системы отклонения 25 транзистор горизонтальная секция tv Горизонтальное отклонение переключающие транзисторы TV горизонтальные системы отклонения mosfet CRT TV электронная пушка горизонтальная секция в элт-телевидение TV трансформатор обратного хода
Текст: Нет доступного текста файла


Оригинал
PDF 16 кГц 32 кГц, 64 кГц, 100 кГц. Системы горизонтального отклонения телевизора РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА Ан363 Системы горизонтального отклонения телевизора 25 транзистор горизонтальной секции телевизор Переключающие транзисторы с горизонтальным отклонением Мосфет системы горизонтального отклонения телевизора ЭЛТ ТВ электронная пушка горизонтальная секция в ЭЛТ-телевизоре Обратный трансформатор для телевизора
транзистор

Аннотация: силовой транзистор npn к-220 PNP СИЛОВОЙ ТРАНЗИСТОР TO220 транзистор PNP демпферный диод транзистор Дарлингтона 2SD2206A силовой транзистор npn транзистор дарлингтона TO220
Текст: Нет доступного текста файла


Оригинал
PDF 2СД1160 2СД1140 2СД1224 2СД1508 2SD1631 2SD1784 2СД2481 2SB907 2СД1222 2СД1412А транзистор силовой транзистор npn к-220 СИЛОВОЙ ТРАНЗИСТОР PNP TO220 транзистор PNP демпферный диод Транзистор Дарлингтона 2СД2206А силовой транзистор нпн дарлингтон транзистор ТО220
1999 — транзистор

Реферат: POWER MOS FET 2sj 2sk транзистор 2sk 2SK тип n-канальный полевой массив Низкочастотный силовой транзистор транзистор mp40 TRANSISTOR P 3 high hfe транзистор список
Текст: Нет доступного текста файла


Оригинал
PDF X13769XJ2V0CD00 О-126) МП-25 О-220) МП-40 МП-45 МП-45Ф О-220 МП-80 МП-10 транзистор МОЩНЫЙ МОП-транзистор FET 2sj 2sk транзистор 2ск тип 2СК n-канальный полевой массив Силовой низкочастотный транзистор транзистор мп40 ТРАНЗИСТОР Р 3 высокочастотный транзистор список
транзистор 835

Реферат: Усилитель на транзисторе BC548 TRANSISTOR регулятор АУДИО Усилитель на транзисторе BC548 транзистор 81 110 w 85 транзистор 81 110 w 63 транзистор транзистор 438 TRANSISTOR GUIDE транзистор 649
Текст: Нет доступного текста файла


OCR-сканирование
PDF БК327; БК327А; до н. э.328 БК337; БК337А; до н.э.338 до н.э.546; до н.э.547; до н.э.548 до н.э.556; транзистор 835 Усилитель на транзисторе BC548 ТРАНЗИСТОРНЫЙ регулятор Усилитель ЗВУКА на транзисторе BC548 транзистор 81 110 Вт 85 транзистор 81 110 Вт 63 транзистор транзистор 438 ТРАНЗИСТОР РУКОВОДСТВО транзистор 649
2002 — SE012

Реферат: SE090 SE140N SE115N диод 2SC5487 sta474a 8050e SE110N SLA-7611
Текст: Нет доступного текста файла


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 SE090 SE140N SE115N диод 2SC5487 sta474a 8050е SE110N SLA-7611
2SC5586

Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 диод СВЧ однофазный мостовой выпрямитель IC с выходом 1A 2SC5487 RG-2A диод Dual MOSFET 606 TFD312S-F
Текст: Нет доступного текста файла


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод для микроволновой печи однофазный мостовой выпрямитель IC с выходом 1A 2SC5487 Диод РГ-2А Двойной МОП-транзистор 606 ТФД312С-Ф
PWM ИНВЕРТОРНЫЙ сварочный аппарат

Реферат: KD224510 250A транзистор Дарлингтона Kd224515 демпфирующий конденсатор powerex инвертор сварочная схема kd2245 kd224510 примечания по применению транзистор KD221K75
Текст: Нет доступного текста файла


OCR-сканирование
PDF
варикап диоды

Реферат: БИПОЛЯРНЫЙ ТРАНЗИСТОР МОП-транзистор с двойным затвором в усилителе УКВ Hitachi SAW Фильтр gsm-модуль с микроконтроллером P-канальный MOSFET Транзисторы MOSFET P-канальный Mosfet-транзистор Hitachi Низкочастотный силовой транзистор VHF FET LNA
Текст: Нет доступного текста файла


OCR-сканирование
PDF PF0032 PF0040 PF0042 ПФ0045А PF0065 ПФ0065А HWCA602 HWCB602 ХВКА606 HWCB606 варикапные диоды БИПОЛЯРНЫЙ ТРАНЗИСТОР МОП-транзистор с двойным затвором в усилителе УКВ Хитачи ПАВ Фильтр gsm модуль с микроконтроллером p-канальный мосфет Транзисторы mosfet p канал МОП-транзистор хитачи Силовой низкочастотный транзистор УКВ Фет лна
Техническое описание силового транзистора
для телевизора

Реферат: силовой транзистор 2SD2599 эквивалент 2SC5411 транзистор 2sd2499 транзистор 2Sc5858 эквивалент 2SC5570 компоненты в горизонтальном выходе 2SC5855
Текст: Нет доступного текста файла


Оригинал
PDF 2SC5280 2SC5339 2SC5386 2SC5387 2SC5404 2SC5411 2SC5421 2SC5422 2SC5445 2SC5446 Технический паспорт силового транзистора телевизора силовой транзистор Эквивалент 2SD2599 транзистор 2sd2499 транзистор эквивалент 2Sc5858 2SC5570 компоненты в горизонтальном выводе 2SC5855
2009 — 2sc3052ef

Реферат: 2n2222a SOT23 ТРАНЗИСТОР SMD МАРКИРОВКА КОД s2a 1N4148 SMD LL-34 ТРАНЗИСТОР SMD КОД ПАКЕТ SOT23 2n2222 sot23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 полупроводниковый перекрестный справочник toshiba smd код маркировки транзистора
Текст: Нет доступного текста файла


Оригинал
PDF 24 ГГц BF517 Б132-Х8248-Г5-С-7600 2sc3052ef 2н2222а СОТ23 КОД МАРКИРОВКИ SMD ТРАНЗИСТОРА s2a 1Н4148 СМД ЛЛ-34 ТРАНЗИСТОР SMD КОД ПАКЕТ SOT23 2н2222 сот23 ТРАНЗИСТОР S1A 64 смд 1N4148 СОД323 полупроводниковая перекрестная ссылка toshiba smd маркировка код транзистора
