Стробоскоп как пользоваться. Стробоскоп для автомобиля: как правильно использовать и настроить зажигание

Как работает автомобильный стробоскоп. Для чего нужен стробоскоп при регулировке зажигания. Как правильно подключить и использовать стробоскоп на автомобиле. Какие меры безопасности нужно соблюдать при работе со стробоскопом. Как проверить правильность настройки зажигания после использования стробоскопа.

Содержание

Что такое автомобильный стробоскоп и для чего он нужен

Автомобильный стробоскоп — это специальный прибор, который используется для настройки системы зажигания двигателя. Его основная функция — помочь точно выставить угол опережения зажигания.

Стробоскоп создает короткие световые вспышки с заданной частотой, которые позволяют «остановить» движение вращающихся деталей двигателя и увидеть метки для установки зажигания. Это дает возможность настроить момент подачи искры максимально точно.

Зачем нужна точная настройка угла опережения зажигания?

Обеспечивает стабильную и эффективную работу двигателя
Снижает расход топлива
Уменьшает вредные выбросы
Повышает мощность двигателя
Продлевает срок службы деталей цилиндро-поршневой группы

Таким образом, правильное использование стробоскопа позволяет существенно улучшить характеристики работы двигателя автомобиля.

Принцип работы автомобильного стробоскопа

Работа стробоскопа основана на стробоскопическом эффекте — оптической иллюзии неподвижности быстро движущегося объекта при кратковременном периодическом освещении.

Основные элементы стробоскопа:

Газоразрядная лампа для создания вспышек
Электронный блок управления
Датчик импульсов от системы зажигания
Регулятор частоты вспышек

При подключении к системе зажигания стробоскоп синхронизирует вспышки с вращением коленвала двигателя. Это позволяет «остановить» метки на маховике или шкиве и точно определить момент подачи искры.

Как стробоскоп помогает настроить зажигание?

Вспышки освещают метки на вращающихся деталях двигателя
При совпадении частоты вспышек с оборотами двигателя метки кажутся неподвижными

Регулируя положение распределителя зажигания, добиваются совмещения меток
Это обеспечивает правильный момент подачи искры

Как правильно подключить автомобильный стробоскоп

Правильное подключение стробоскопа — важный этап работы, от которого зависит точность настройки зажигания. Рассмотрим последовательность действий:

Заглушите двигатель автомобиля
Подключите питание стробоскопа к аккумулятору, соблюдая полярность
Закрепите датчик стробоскопа на высоковольтном проводе первого цилиндра
Направьте лампу стробоскопа на шкив коленвала или маховик с метками
Запустите двигатель и дайте ему прогреться до рабочей температуры

Какие ошибки нужно избегать при подключении?

Неправильная полярность подключения к аккумулятору

Подключение датчика не к тому проводу зажигания
Ненадежное крепление проводов стробоскопа
Неправильное расположение лампы стробоскопа

Внимательное соблюдение инструкции позволит избежать этих ошибок и обеспечит корректную работу стробоскопа.

Процесс настройки зажигания с помощью стробоскопа

После правильного подключения стробоскопа можно приступать непосредственно к настройке зажигания. Этот процесс требует внимательности и аккуратности.

Запустите двигатель и дайте ему поработать на холостых оборотах
Направьте лампу стробоскопа на метки на шкиве или маховике
Отрегулируйте частоту вспышек стробоскопа, чтобы метки казались неподвижными
Ослабьте крепление распределителя зажигания
Медленно поворачивайте распределитель, добиваясь совмещения меток
Зафиксируйте положение распределителя и затяните крепление

Как определить правильность настройки?

После завершения настройки необходимо проверить ее корректность:

Двигатель должен работать ровно, без перебоев
При резком нажатии на газ не должно быть детонации
Обороты холостого хода должны соответствовать норме
Расход топлива не должен увеличиться

Если все эти условия выполняются, можно считать настройку зажигания успешной.

Меры безопасности при работе со стробоскопом

Работа со стробоскопом требует соблюдения определенных мер безопасности, так как связана с электрооборудованием автомобиля и вращающимися деталями двигателя.

Какие основные правила безопасности нужно соблюдать?

Используйте диэлектрические перчатки
Снимите металлические украшения и часы
Не прикасайтесь к движущимся частям двигателя
Обеспечьте хорошую вентиляцию рабочего места
Не направляйте свет стробоскопа в глаза
Не работайте в одиночку, пусть кто-то будет рядом

Помните, что при работе стробоскопа вращающиеся детали кажутся неподвижными, но на самом деле они продолжают движение. Случайное прикосновение может привести к серьезной травме.

Типичные ошибки при использовании стробоскопа

Даже опытные автомеханики иногда допускают ошибки при работе со стробоскопом. Знание этих ошибок поможет избежать проблем и неточностей в настройке зажигания.

Какие ошибки встречаются чаще всего?

Неправильное определение первого цилиндра
Игнорирование температурного режима двигателя
Неточное совмещение меток из-за вибрации
Ошибки в интерпретации показаний стробоскопа
Забывание о необходимости проверки после настройки

Чтобы избежать этих ошибок, внимательно изучите инструкцию к стробоскопу и техническую документацию вашего автомобиля. При наличии сомнений лучше обратиться к профессионалам.

Альтернативные методы настройки зажигания

Хотя стробоскоп является наиболее точным инструментом для настройки зажигания, существуют и другие методы. Рассмотрим некоторые из них и сравним их эффективность со стробоскопическим методом.

Какие еще способы настройки зажигания существуют?

Использование контрольной лампы
Настройка по звуку работы двигателя
Применение электронных тестеров
Компьютерная диагностика

Каждый из этих методов имеет свои преимущества и недостатки. Например, настройка по звуку менее точна, но не требует специального оборудования. Компьютерная диагностика очень точна, но доступна не для всех моделей автомобилей.

Стробоскопический метод остается золотой серединой, сочетая высокую точность с универсальностью применения.

Выбор стробоскопа для автомобиля

На рынке представлено множество моделей автомобильных стробоскопов. Как выбрать подходящий прибор для вашего автомобиля?

На какие характеристики стробоскопа нужно обратить внимание?

Диапазон рабочих оборотов двигателя
Точность измерений
Тип питания (от аккумулятора или автономный)
Наличие дополнительных функций (тахометр, вольтметр и т.д.)
Качество изготовления и надежность
Удобство использования

При выборе стробоскопа учитывайте особенности вашего автомобиля и свои навыки работы с подобными приборами. Для редкого использования подойдет базовая модель, а профессионалам стоит обратить внимание на многофункциональные устройства.

Помните, что качественный стробоскоп — это инвестиция в эффективную работу вашего автомобиля на долгие годы.

Как правильно подключить автомобильный стробоскоп?

Главная
>
Статьи

Всем известно, что от того, насколько правильно у Вас выставлен уоз (угол опережения зажигания), зависит не только устойчивая работа всего мотора, но и расход топлива.

Для того чтобы установить автомобильный стробоскоп не на светодиодах, а тот, что предназначен для установки зажигания и установки уоз, следует запустить двигатель на холостые обороты и начать освещать стробоскопом специальные установочные метки.

Одна из них подвижная, то есть, расположена либо на коленвале, либо на маховике, либо на шкиве привода генератора, другая расположена на самом корпусе двигателя.

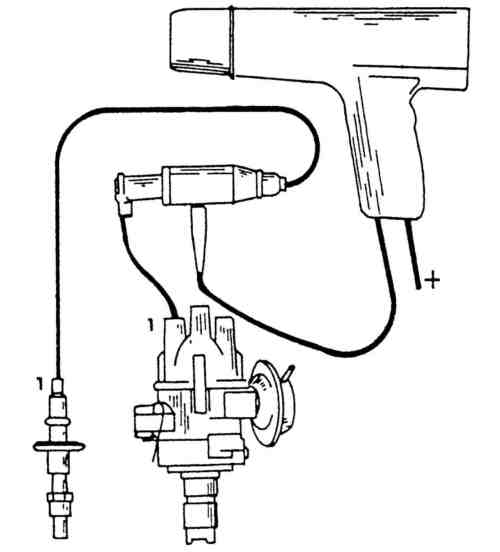

Емкостный датчик нужно закрепить на высоковольтном проводе запальной свечи первого цилиндра, чтобы вспышки синхронизировались с моментами искрообразования в свече. Благодаря свету вспышек можно увидеть обе метки. Если они находятся одна против другой, то значит, угол опережения зажигания установлен идеально, если есть небольшие смещения, следует корректировать положение прерывателя-распределителя до того момента, пока метки не совпадут.

Теперь рассмотрим более подробно саму процедуру настройки мотора автомобиля с применением стробоскопа.

Для начала выведите машину из гаража. Осмотрите стробоскоп, тщательно проверив — нет ли на нем каких-либо механических помех. Лучше всего проводить данную процедуру под вечер, либо в пасмурную погоду, потому как прямые лучи солнца могут создавать световые помехи, что помешает Вам использовать стробоскоп.

Затем, заглушите мотор. Подсоединяя прибор к аккумулятору, используйте зажимы, обязательно соблюдайте полярность(!). Неправильное подключение контактных проводов, приведет к короткому замыканию! Внимательно ознакомьтесь с инструкцией, прилагаемой к прибору, для того, чтобы избежать этого.

Для того чтобы образовать емкостную связь с устройством, необходимо закрепить сигнальный кабель, соединенный со свечей первого цилиндра, на проводе.

Расположите провода таким образом, чтобы они ни в коем случае не попали во вращающиеся части машины.

Найдите на шкиве или на маховике коленчатого вала отметку белого цвета. После этого определите такую же маркировку на корпусе силового агрегата.

Не забывайте соблюдать правила техники безопасности. В первую очередь снимите с себя все металлические предметы, а затем установите рычаг переключения передач в нейтральное положение.

Наденьте диэлектрические перчатки. Исключите все возможные контакты частей тела и элементов одежды с движущимися механизмами. Произведите запуск автомобиля и, дав ему поработать, дождитесь стабилизации оборотов на холостом ходу.

Ослабьте крепежный болт, предотвращающий поворот трамблера.

Далее возьмите стробоскоп и направьте его лампу на шкив коленчатого вала. Таким образом, Вы сможете осветить метку на корпусе и риску на двигателе.

Не спеша, поверните корпус трамблера, от Вас требуется добиться максимального совпадения рисок, как мы уже говорили выше. В случае, если метки совпали, заглушите мотор и отключите стробоскоп. При помощи затяжки болта крепления, зафиксируйте корпус трамблера.

Ну и теперь, можно приступить к тестированию автомобиля и проверке правильности регулировки зажигания. Для этого, Вам потребуется разогнать машину на ровном участке дороги до 50 км/ч., а затем резко нажать на газ. Если Вы услышали детонационные стуки, продлившиеся не более двух секунд, можете быть уверены – Вы все сделали правильно и заслужили отдых.

Если вы решили купить автомобильный стробоскоп, обращайтесь в наш Интернет-магазин «НПП ОРИОН». У нас представлена автомобильная техника отличного качества и по доступным ценам!

Регулировка зажигания при помощи стробоскопа

Домой Ремонт своими руками Регулировка зажигания при помощи стробоскопа

Правильно выставленный угол опережения зажигания — залог стабильной устойчивой работы всего мотора. Более того, от зажигания напрямую зависит и расход топлива. В данной статье предлагаю рассмотреть вариант оптической настройки мотора вашего автомобиля с применением стробоскопа.

Для этой процедуры вам потребуются следующие инструменты:

1. Стробоскоп.

2. Обычный набор автомобильных инструментов.

3. Перчатки диэлектрические.

Теперь более подробно.

Прежде всего, необходимо выгнать машину из гаража. Желательно, чтобы не было никаких световых помех, к примеру, слепящего или бликующего солнечного света, лучше всего делать данную работу во второй половине дня. Внимательно осмотрите стробоскоп на предмет отсутствия на его корпусе каких-либо механических повреждений. Следует понимать, что от контакта с цепью высоковольтного преобразователя стробоскопа вы можете получить серьезные травмы.

Далее заглушите мотор, после чего используя зажимы (обязательно соблюдайте полярность), подсоедините прибор к аккумулятору. Будьте внимательны, чтобы не дай Бог не произошло короткого замыкания, это может произойти в случае неправильного подключения контактных проводов. Для того чтобы избежать неприятностей ознакомьтесь с инструкцией, которая прилагается к прибору.

Затем закрепите сигнальный кабель на проводе, который соединен со свечей первого цилиндра, образовав тем самым емкостную связь с устройством.

Провода необходимо расположить таким образом, чтобы исключить их попадание во вращающиеся части машины. Теперь вам необходимо найти на шкиве или маховике коленвала отметку, сделанную белой краской. После этого необходимо определить такую же маркировку на корпусе силового агрегата. Соблюдайте технику безопасности, снимите с себя любые металлические предметы: цепочка, браслет, часы, и т.д. Установите рычаг переключения передач в нейтральное положение.

Далее оденьте приготовленные ранее диэлектрические перчатки. Убедитесь в отсутствии любого контакта движущихся механизмов с частями тела или какими-нибудь элементами одежды. После этого произведите запуск двигателя автомобиля и позвольте ему поработать, дождитесь стабилизации оборотов на холостом ходу. Затем немного ослабьте крепежный болт, который предотвращает поворот трамблера.

Едем дальше. Возьмите стробоскоп и направляйте его лампу на шкив коленвала, чтобы осветить метку на корпусе и риску, имеющуюся на двигателе. Медленно, не спеша поверните корпус трамблера, добиваясь максимального совпадения маркировочных меток. Когда все совпало мотор можно заглушить и отключить стробоскоп. Теперь произведите фиксацию корпуса трамблера, при помощи затяжки болта крепления.

Теперь можно испытать машину в действии. Для того чтобы проверить правильность регулировки зажигания, разгоните машину до 50 км/час на ровном участке дороги. Затем резко нажмите на газ, в случае появления детонационных стуков, которые будут длиться не дольше двух секунд, можно смело сделать заключение, что работа по регулировке зажигания стробоскопом — удалась. Закрываем капот, складываем инструмент и наслаждаемся положительным результатом.

Предыдущая статьяВыбираем внедорожник. С каким приводом выбрать?

Следующая статьяDodge Challenger. Первое поколение (фото)

ВЫБОР РЕДАКТОРА

Определение и значение — Merriam-Webster

стро·бо·скоп ˈstro-bə-ˌskōp

: инструмент для определения скорости циклического движения (например, вращения или вибрации), при котором движение кажется замедленным или остановленным: например,

: вращающийся диск с отверстиями по краям, через которые можно смотреть на объект

: устройство, использующее лампу-вспышку для периодического освещения движущегося объекта

: картонный диск с метками для просмотра при прерывистом свете

Примеры предложений

Недавние примеры в Интернете Использование стробоскоп для создания чрезвычайно коротких вспышек света, профессор электротехники Массачусетского технологического института Гарольд Эдгертон сфотографировал этот всплеск, сделанный каплей молока в 1957 году. — Scientific American , 18 апреля 2018 г.

Эти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «стробоскоп». Мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв.

История слов

Этимология

Греческий strobos вихрь + Международный научный словарь -scope

Первое известное использование

1896, в значении, определенном выше

Путешественник во времени

Первое известное использование стробоскопа было в 1896 г.

Другие слова того же года теория стробила

стробоскоп

стробоскопический

Посмотреть другие записи поблизости

Процитировать эту запись «Стробоскоп».

Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/stroboscope. По состоянию на 18 февраля 2023 г.

Copy Citation

Еще от Merriam-Webster о стробоскопе

Britannica.com: Энциклопедическая статья о стробоскопе

Подпишитесь на крупнейший словарь Америки и получите тысячи других определений и расширенный поиск без рекламы!

Merriam-Webster без сокращений

экспромт

См. Определения и примеры »

Получайте ежедневно по электронной почте Слово дня!

Модные слова

Какой из этих предметов назван в честь смертоносного оружия?

Каблук-шпилька туфли-броги
Фетровая шляпа хенли рубашка

Проверьте свой словарный запас с помощью нашей викторины из 10 вопросов!

ПРОЙДИТЕ ТЕСТ

Сможете ли вы составить 12 слов из 7 букв?

PLAY

Для чего используется стробоскоп?

Фото предоставлено Карлом Хоффауэром из FPA

Использование стробоскопа или стробоскопа — еще один инструмент в наборе инструментов аналитика в области надежности. Этот инструмент можно использовать для различных целей, включая проверку или проверку скорости вращения компонента, если вал или муфта доступны.

Пользователь может проверить его, не останавливая и не выключая оборудование. Если модель стробоскопа, которую имеет пользователь, может запускаться от внешнего источника для частоты вспышек, пользователь может перемещать мигающий строб вокруг движущихся частей машины, чтобы увидеть, какая из них останавливается, что может указывать на то, что это источник для вспышки. срабатывание и, следовательно, источник вибрации.

Большинство стробоскопов имеют выход, который может посылать сигнал на вибрационный прибор, который используется в качестве входа тахометра для прибора. Динамическую балансировку можно выполнять с помощью стробоскопа вместо лазерного, оптического или инфракрасного тахометра.

Ключевым соображением безопасности является то, что при использовании стробоскопа необходимо помнить, что вращающиеся конструкции (такие как валы или муфты) кажутся замороженными или остановленными только тогда, когда частота вспышек стробоскопа синхронизирована с той же частотой, что и скорость вращения вала.

Люди, не знакомые со стробоскопами, дотрагивались до чего-то похожего на остановившийся вал и получали серьезные травмы. При использовании стробоскопа, когда машина не запущена, пользователь может использовать маркер и поставить горизонтальную метку на одной стороне вала и вертикальную метку на противоположной стороне, чтобы, когда машина работает и вы настраиваете внутренний осциллятор в стробоскоп, чтобы соответствовать частоте вращения вала, вы увидите либо вертикальную, либо горизонтальную отметку; если вы видите знак плюс, то частота мигания равна половине или удвоенной частоте вала.

Для примера того, как стробоскоп применяется для синхронных пиков по сравнению с несинхронными пиками, посмотрите это видео от нашего партнера, Карла Хоффауэра из Failure Prevention Associates, LLC. Гэри Джеймс CRL
