Сварка электродами. Сварка электродом: полное руководство для начинающих

Как правильно варить электродом. Какое оборудование нужно для сварки электродом. Какие бывают виды электродов. Как настроить сварочный аппарат. Как зажечь дугу и вести электрод при сварке. Какие ошибки допускают новички при сварке электродом.

Виды электросварки: особенности и преимущества

Электросварка — это процесс соединения металлов с помощью электрической дуги. Существует несколько основных видов электросварки:

• Ручная дуговая сварка электродом (MMA) — самый распространенный и универсальный метод
• Полуавтоматическая сварка проволокой в среде защитного газа (MIG/MAG)

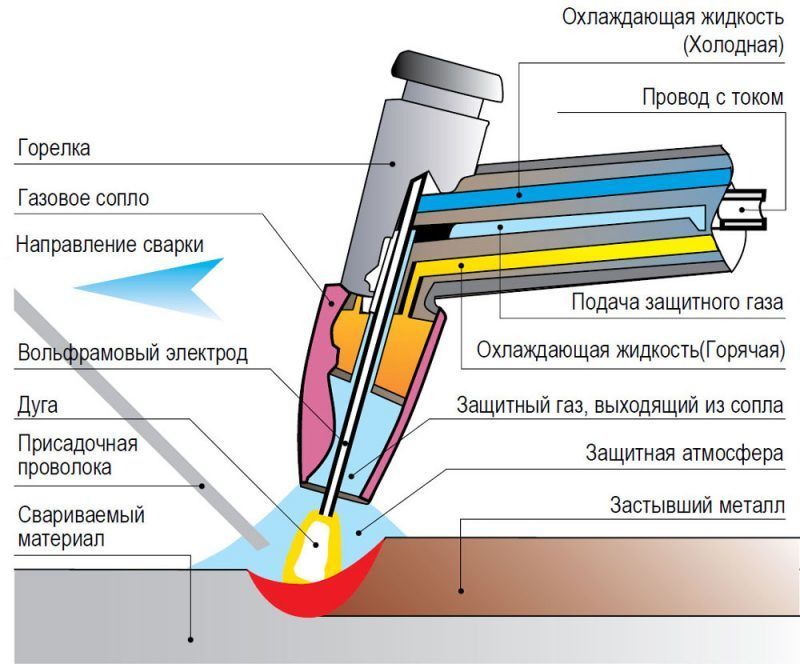

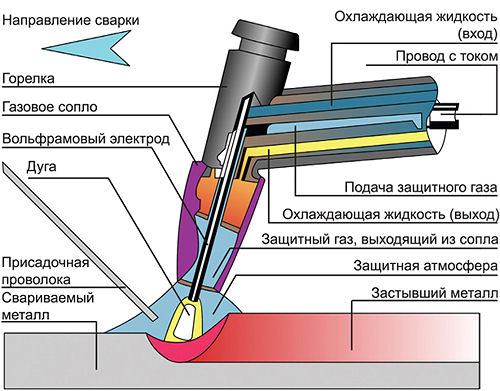

• Аргонодуговая сварка неплавящимся электродом (TIG)
• Контактная точечная сварка

Каждый вид имеет свои особенности и область применения. Для начинающих сварщиков оптимально подходит ручная дуговая сварка электродом из-за простоты освоения и универсальности.

Оборудование для ручной дуговой сварки: что необходимо

Для выполнения ручной дуговой сварки электродом потребуется следующее основное оборудование:

• Сварочный аппарат (инвертор или трансформатор)
• Электрододержатель
• Кабель массы с зажимом
• Сварочная маска
• Электроды
• Молоток, металлическая щетка

Также желательно иметь сварочные перчатки, спецодежду и обувь для защиты от брызг металла. Начинающим сварщикам рекомендуется выбирать современные инверторные аппараты с функциями «горячий старт», «форсаж дуги» и «антиприлипание».

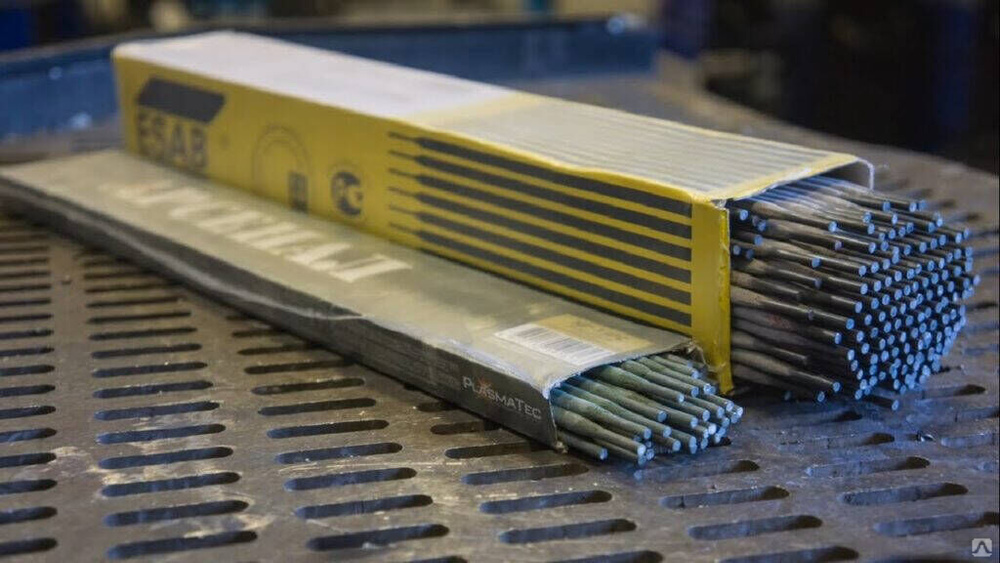

Виды электродов: как выбрать подходящий

Существует множество видов сварочных электродов, различающихся по составу покрытия и назначению. Основные типы электродов:

• Рутиловые (универсальные, подходят для большинства работ)
• Основные (для ответственных конструкций)
• Целлюлозные (для вертикальных швов)
• Кислые (для высокоскоростной сварки)

Для начинающих оптимально подходят рутиловые электроды марок МР-3, ОЗС-12 диаметром 3 мм. Они обеспечивают стабильное горение дуги и формирование качественного шва.

Настройка сварочного аппарата: основные параметры

Правильная настройка сварочного тока — залог качественного шва. Сила тока зависит от диаметра электрода и толщины свариваемого металла:

• Для электрода 2 мм — 40-80 А
• Для 3 мм — 80-120 А
• Для 4 мм — 130-170 А

Начинать лучше с меньших значений, постепенно увеличивая ток. Слишком малый ток приведет к непроварам, слишком большой — к прожогам. Оптимальный режим можно подобрать опытным путем.

Технология ручной дуговой сварки: пошаговая инструкция

Процесс ручной дуговой сварки включает следующие основные этапы:

1. Подготовка поверхности (зачистка от ржавчины, обезжиривание)
2. Сборка и прихватка деталей
3. Настройка сварочного тока
4. Зажигание дуги
5. Ведение электрода вдоль шва
6. Заварка кратера
7. Очистка шва от шлака

Важно соблюдать правильный угол наклона электрода (60-70°) и поддерживать его на расстоянии 3-5 мм от поверхности металла. Скорость сварки должна обеспечивать равномерное проплавление.

Как правильно зажечь и вести сварочную дугу

Зажигание дуги — важный момент в начале сварки. Существует два основных способа:

• Чирканьем — быстрое касание электродом металла с отводом на 3-5 мм
• Постукиванием — легкие удары электродом о металл

После зажигания дуги важно поддерживать ее постоянную длину 3-5 мм. Электрод ведется под углом 60-70° к поверхности, плавно перемещаясь вдоль шва. Возможны небольшие колебательные движения для лучшего проплавления.

Типичные ошибки начинающих сварщиков

Начинающие сварщики часто допускают следующие ошибки:

• Неправильный выбор силы тока
• Слишком длинная дуга
• Неравномерная скорость сварки
• Неправильный угол наклона электрода
• Дрожание руки при ведении электрода
• Неполное удаление шлака между проходами

Чтобы избежать этих ошибок, нужно тренироваться на ненужных кусках металла, отрабатывая технику. Со временем приходит опыт и навык качественной сварки.

Советы профессионалов для улучшения качества сварки

Опытные сварщики рекомендуют следующие приемы для повышения качества сварных соединений:

• Тщательно очищайте свариваемые поверхности
• Используйте качественные электроды известных производителей
• Подбирайте оптимальный режим сварки опытным путем
• Поддерживайте стабильную длину дуги и скорость сварки
• Делайте короткие прихватки перед сваркой длинных швов
• Полностью заваривайте кратер в конце шва
• Удаляйте шлак после каждого прохода

Соблюдение этих рекомендаций поможет получить прочные и качественные сварные соединения даже начинающим сварщикам. Главное — практика и внимательность при работе.

Как варить сваркой электродами для начинающих

В гараже, на даче, в частном доме что-то да приходится подварить. Для таких задач совсем не обязательно заканчивать курсы сварщиков — достаточно иметь бытовой сварочный аппарат, средства защиты, расходные материалы и немного потренироваться. Рассказываем, как правильно сваривать металл электродами начинающим и каких ошибок избегать при этом.

В этой статье:

• Виды электросварки
• Технология ручной дуговой сварки
• Как самостоятельно научиться варить электросваркой
• Основные ошибки
• Советы начинающему сварщику

Виды электросварки

Все виды электросварки заключаются в возбуждении электрической дуги между двумя концами разной полярности. При этом выделяется температура до 5000 градусов, которая плавит основной металл и присадочный, образуя сварное соединение.

Электросварку можно выполнять сварочным трансформатором. У него простейшая конструкция из первичной и вторичной обмотки, за счет которых напряжение понижается до безопасных значений, а сила тока возрастает. Трансформаторы варят переменным током, сильно гудят, дуга трещит и плюется. Шов может получиться неравномерным по ширине, высоте, глубине провара. При работе трансформатором нередко просаживается напряжение во всей сети, чем можно вызвать негодование соседей.

Электросварка при помощи инвертора выполняется на постоянном токе, у которого предварительно была повышена частота (еще на стадии переменного), а затем ток был выпрямлен. Это обеспечивает:

мягкое горение дуги с характерным шипением;

сниженное количество брызг;

равномерный шов по высоте и ширине;

одинаковое проплавление.

Инверторы компактнее по размерам чем трансформаторы и меньше садят сеть. Есть модели на 220 и 380 V. Новичку лучше начинать варить инвертором РДС (ручной дуговой сварки). Такие аппараты еще называются инверторы ММА.

Хороший выбор оборудования под разные задачи можно посмотреть в разделе — Аппараты ручной дуговой сварки (MMA).

Сварка полуавтоматом или вольфрамовым электродом тоже построена на плавлении металла электрической дугой, но тут задействуются другие способы защиты сварочной ванны и методы передачи присадочного металла.

Технология ручной дуговой сварки

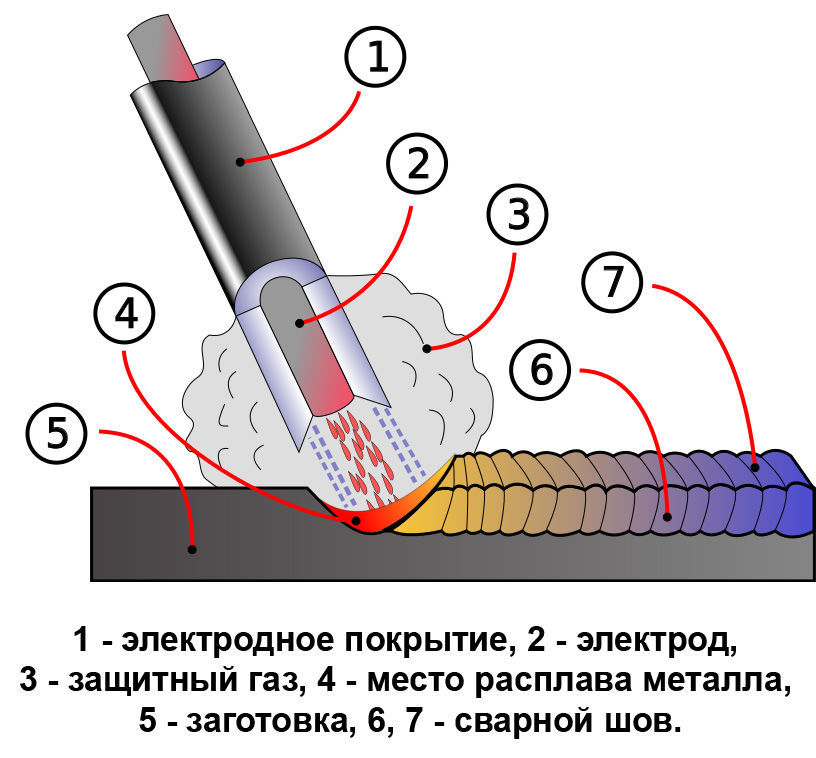

Для РДС сварки подается ток от аппарата на рабочие кабеля. Кабель массы присоединяется к изделию, а в руках у сварщика остается кабель с электрододержателем. От температуры дуги кромки стыка расплавляются.

Чтобы увеличить количество металла в шве, используют плавящиеся электроды. По мере их сгорания жидкий металл переносится на изделие. Защита сварочной ванны от внешней среды осуществляется благодаря обмазке электрода. Сгорая, она образует плотное облако дыма, изолирующее расплавленный металл от контакта с воздухом. После остывания поверх шва остается тонкая шлаковая корочка.

Она задерживает теплообмен, содействует плавному остыванию, укреплению шва. Ее отбивают специальным молотком-шлакоотделителем, чтобы визуально оценить качество соединения.

Шов формируется благодаря специальным движениям электродом. Если правильно все освоить, соединения будут равномерными по толщине и высоте, а также с нужной глубиной провара.

Как самостоятельно научиться варить электросваркой

Чтобы научиться варить ручной дуговой сваркой, потребуется собрать комплект оборудования, обзавестись индивидуальными средствами защиты, правильно настроить аппарат и освоить ряд движений.

Что нужно для работы

Сварочные аппараты

Приспособления для сварки

Сварочные электроды

Средства защиты сварщика

Настраиваем правильно аппарат и выбираем электрод

Во многом качество шва зависит от правильности настроек аппарата. Если выбрать слишком слабый ток, основной металл не проплавится, присадочный останется на поверхности, стык получится хрупким, не герметичным. Слишком большая сила тока приводит к подрезам, прожиганию, дугу трудно контролировать.

Предлагаем сохранить таблицу настроек сварочного аппарата для ручной дуговой сварки. Характеристики приведены для работы в нижнем положении.

Толщина металла, мм	Диаметр электрода, мм	Сила тока, А
1-2	1.6	25-60
3	2-3	60-120
4	3	120-160
5-6	4	160-200

Как подключать электрод

Когда диаметр электрода и сила тока выбраны, можно включить аппарат и вставить электрод в электрододержатель. Последний может быть двух типов: пружинный и винтовой. Пружинный имеет нажимную лапку, на которую сварщик давит большим пальцем, а второй рукой вставляет электрод. Винтовой оснащен отверстием для вставки расходника и прижимным болтом. Пружинные держатели позволяют быстрее сменить электрод и помогут сэкономить время при объемных сварочных работах.

Применять самодельные электрододержатели в виде подпружиненного трезубца не советуем. Они опасны с точки зрения ТБ (Техника Безопасности), а оголенная токоведущая часть будет постоянно случайно касаться изделия, мешая процессу.

Для сварки в нижнем положении установите электрод под прямым углом относительно держателя. Если планируете варить вертикал или потолок, разместите электрод еще на 45 градусов от себя — так меньше придется сгибать запястье.

Подключаем кабеля к инвертору

Кабель массы и кабель электрододержателя имеют одинаковые разъемы для подключения к аппарату. Если предстоит сваривать толстый металл 5-6 мм, присоединяйте держатель к плюсу. Тогда тепло будет концентрироваться на изделии, увеличится глубина провара.

Когда требуется сварка тонкого металла, нужна обратная полярность — вставьте держатель в клемму со знаком «минус». Это уменьшит тепловложение, но варить придется быстро, поскольку кончик электрода начнет перегреваться.

Начало сварки: зажигаем дугу

Когда все собрано и подключено, надев маску, можно начинать розжигать электрическую дугу. Используйте для тренировки черновой кусок металла. Возбуждение дуги осуществляется постукиванием по поверхности или чирканьем о нее, как спичкой.

Новый электрод имеет оголенный кончик и зажигается достаточно быстро. Электрод, которым уже варили, если он успел остыть, поджигается труднее, поскольку у него на конце образовался «козырек» из обмазки. Нужно ударить 3-4 раза, чтобы ее отбить. Но не перестарайтесь, иначе без обмазки стержень начнет прилипать к изделию.

Наклон электрода

Когда дуга загорелась, не паникуйте. Привыкните к специфическому свету. Ваша задача — сперва научиться держать зазор между электродом и изделием в пределах 3-5 мм. Не пытайтесь сразу варить стык. Просто учитесь держать дугу, чтобы она не тухла (при чрезмерном удалении) и электрод не прилипал (при чрезмерном приближении).

Задача осложняется тем, что длина плавящегося электрода постоянно укорачивается, поэтому приходится приближать руку к изделию. «Твердая рука» приходит со временем, поэтому придется спалить не один электрод, прежде чем привыкните.

Когда уже освоили удержание электрической дуги, можно переходить к сварке. Прежде всего держите правильно электрод. Обычно варят, наклонив его на себя в пределах 30-60º. Некоторые сварщики выбирают оптимальное положение наклона 45º. Сварка углом назад обеспечивают хорошую видимость сварочной ванны, металл прогревается глубже. Сварка углом вперед (когда шов ведут от себя) содействует уменьшению прогрева. Это подойдет для соединения тонких металлов 1-2 мм.

Варить можно справа-налево или слева-направо, наклоняя электрод по разные стороны сварочной ванны. Здесь все зависит от доступа к месту соединения.

Движения электрода

На тонких металлах 1-2 мм, где две стороны плотно приставлены друг ко другу, никаких дополнительных движений не требуется. Возбуждается дуга, электрод выставляется на начало стыка, и медленно ведется вдоль линии соединения. Шов получится узкий, чешуйчатый.

На толстых металлах предусматривают зазор 1-2 мм, чтобы жидкий металл проник глубже. Если толщина пластины свыше 5 мм, необходима разделка кромок под углом 45 градусов. Тогда первый шов (называется корневой) прокладывается без дополнительных движений. А последующие нужны для заполнения ширины и требуют поперечных колебательных манипуляций. Это могут быть движения:

полумесяцем;

по круглой, треугольной спирали;

зигзагами.

В идеале располагать деталь под небольшим наклоном, чтобы жидкий шлак не затекал в сварочную ванну. Если такой возможности нет, периодически делайте резкое движение кончиком электрода в сторону, откидывая шлак. Иначе возникнут непровары.

Основные ошибки

Рассмотрим основные ошибки, которые допускают новички при сварке РДС:

Спешка. Не нужно спешить вести электрод, металл должен проплавиться, поэтому привыкните к медленным спокойным движениям.

Неспособность отличить шлак от металла. Нередко новички думают, что заварили стык, но после отбития шлака в нем много непроваров. Дело в том, что при сварке кажется, что соединение заполнено жидким металлом — на самом деле это шлак. Жидкий металл через светофильтр выглядит белым, а шлак — красным.

Дрожащая рука. Добиться постоянного зазора между кончиком электрода и изделием поможет опора для руки. Никогда не держите руку на весу, иначе электрод будет прилипать. Опереть руку можно на стол, колено.

Не стоит сразу отбивать шлак. (хоть и очень хочется проверить качество соединения). Дайте ему немного остыть. Так Вы не повредите шов, а отлетевший горячий шлак, попавший на кожу, не причинит ожога.

Советы начинающему сварщику

В конце дадим ряд советов новичкам, чтобы варить было легче. Перед наложением шва две стороны изделия обязательно фиксируются между собой прихватками. В зависимости от размеров стыка потребуется от 2-х и более точек, с расстоянием между собой 8-25 см. Это необходимо, чтобы стороны на разошлись от термического расширения, когда Вы начнете варить с одного края.

Сварка тонкого металла 1 мм электродом возможна, но потребует тренировки. Самая частая проблема — прожоги. Установите силу тока 30-40 А и вставьте электрод диаметром 1.6 мм. Под изделие подложите медную или графитовую подложку. Она не даст разогретому металлу провалиться и не прилипнет к нему. Ведите сварку не сплошной дугой, а прерывистой (отрывайте кончик электрода каждые 1-2 секунды от поверхности, чтобы дуга погасла). Это позволит металлу немного остыть и сократит прожоги.

Источник видео: Aurora Online Channel

Чтобы не стучать по чистовому изделию для распаливания электрода, имейте под рукой черновую заготовку. Распалите электрод на ней и сразу переходите на стык для соединения. Тогда меньше придется зачищать следы от сварки на изделии.

Новичку легче научиться варить, если аппарат обладает функцией «Антиприлипание». Когда электрод касается изделия, сварочный ток отключается. Не нужно тянуть держатель влево и вправо, пытаясь отломать расходник. С функцией «Форсаж» удобно варить тонкие металлы. При маленьком токе длина дуги короткая. Когда аппарат «чувствует», что дуга вот-вот погаснет, он на мгновение повышает сварочный ток. Функция «Горячий старт» обеспечит быстрый поджиг электрода без многочисленных постукиваний. Это актуально, если работы ведутся на ржавом металле. Тогда не придется предварительно много зачищать.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Вернуться к списку

Сварка ММА — EWM AG

• Общие сведения о сварке MMA
• Род тока
• Тип электрода
• Свойства типов покрытий
• Правильная сварка MMA
• Зажигание сварочной дуги
• Направление электрода
• Магнитное дутье
• Параметры сварки
• Сила тока в зависимости от диаметра электрода
• Требуемое оборудование



Общая информация

Cварка MMA (номер процесса 111) относится к методам сварки плавлением, а именно к методам дуговой сварки металлическим электродом. В ISO 857-1 (издание 1998 г.) сварочные процессы этой группы в переводе с английского определяются следующим образом:
Дуговая сварка металлическим электродом: процесс дуговой сварки с использованием расходуемого электрода. Дуговая сварка металлическим электродом без защитного газа: процесс дуговой сварки металлическим электродом без внешний подачи защитного газа. Ручная дуговая сварка металлическим электродом: выполняемая вручную дуговая сварка металлическим электродом с покрытием.
В Германии последний метод называется ручной дуговой сваркой (в разговорном варианте – сваркой стержневым электродом). В англоязычном пространстве эта технология называется MMA или MMAW (Manual Metal Arc Welding – ручная дуговая сварка металлическим электродом). Она характеризуется тем, что электрическая дуга горит между плавящимся электродом и сварочной ванной. Внешняя защита отсутствует, всю защиту от атмосферы обеспечивает электрод. При этом он является источником дуги и сварочной присадкой. Покрытие образует шлак и (или) защитный газ, которые, кроме прочего, защищают переходящую каплю и сварочную ванную от проникновения содержащихся в атмосфере кислорода, азота и водорода.



Род тока

Для ручной дуговой сварки (стержневым электродом) можно использовать как постоянный, так и переменный ток, однако не все типы покрытий стержневых электродов подходят для сварки переменным током синусоидальной формы, например, чисто основные электроды. При сварке постоянным током у электродов большинства типов отрицательный полюс подключается к электроду, а положительный – к заготовке. Исключением являются основные электроды. Они лучше свариваются при подключении к положительному полюсу. То же относится к определенным электродам с целлюлозным покрытием. Дополнительные сведения можно найти в разделе «Типы электродов». Электрод – главный инструмент сварщика. Он ведет дугу, горящую на конце электрода, по сварочному шву, расплавляя кромки стыка (см. рис. 2). В зависимости от вида шва и толщины основного материала требуется разная сила тока. Поскольку токонагрузочная способность электродов ограничена в зависимости от их диаметра и длины, стержневые электроды поставляются в исполнениях различных размеров. В таблице 1 приведены стандартные размеры по EN 759. Чем больше диаметр стержня, тем большую силу тока можно использовать.



Типы электродов

Существуют стержневые электроды с покрытиями очень разных составов. От структуры покрытия зависят характеристики плавления электрода, его сварочные свойства и качество сваренного материала (более подробные сведения приведены в разделе «Какой электрод для какой цели». В соответствии с EN 499 у стержневых электродов для сварки нелегированных сталей существуют различные типы покрытий. При этом следует различать базовые и смешанные типы. Буквы, используемые в обозначениях, указывают на английские термины. Здесь C означает «целлюлоза» (cellulose), A – «кислый» (acid), R – «рутиловый» (rutile), а B – «основной» (basic). В Германии в основном используется рутиловый тип. Покрытие стержневых электродов может быть тонким, средним или толстым. Поэтому для уточнения рутиловые электроды с толстым покрытием (а в принципе электроды этого типа предлагаются со всеми тремя вариантами покрытий) обозначаются буквами RR. У легированных и высоколегированных стержневых электродов такого разнообразия покрытий нет. У стержневых электродов для сварки нержавеющих сталей, нормированных по EN 1600, различаются, к примеру, только рутиловые и основные электроды, как и у стержневых электродов для сварки жаропрочных сталей (EN 1599), причем в этом случае существуют смешанные рутилово-основные типы без особых указаний. Это, например, электроды с улучшенными характеристиками для сварки в сложных положениях. Стержневые электроды для сварки высокопрочных сталей (EN 757) бывают только с основными покрытиями.



Свойства типов покрытий

Сварочные характеристики в особой степени зависят от состава и толщины покрытия. Это относится как к стабильной сварочной дуге, так и к переходу металла при сварке и вязкости шлака и сварочной ванны. Особое значение при этом имеет размер капель, переходящих в дуге.
На этом рисунке схематично изображен капельный переход при использовании четырех базовых типов покрытий: целлюлозные (a), рутиловые (b), кислые (c), основные (d).
Покрытие состоит в основном из органических компонентов, которые сгорают в сварочной дуге, образуя газ для защиты места сварки. Поскольку кроме целлюлозы и других органических веществ покрытие содержит лишь небольшое количество веществ, стабилизирующих сварочную дугу, шлак почти не образуется. Целлюлозные типы особенно хорошо подходят для сварки вертикальных швов, так как при их использовании не следует опасаться затекания шлака вперед.

Кислый тип (A), покрытие которого большей частью состоит из железных и марганцевых руд, отдает в атмосферу дуги большее количество кислорода. Он проникает и в свариваемый материал, уменьшая его поверхностное натяжение. Это обеспечивает струйный переход металла очень мелкими каплями и низкую вязкость свариваемого материала. Поэтому электроды этого типа не подходят для сварки в неудобных положениях. Температура сварочной дуги очень высока, что обеспечивает высокую скорость сварки, однако при этом возможно образование подрезов. Эти недостатки привели к тому, что в Германии больше почти не используются стержневые электроды чисто кислого типа.

Их место заняли электроды рутилово-кислого типа (RA), то есть сочетание кислого и рутилового электрода. Этот электрод обладает соответствующими сварочными характеристиками. Покрытие рутилового типа (R/RR) большей частью состоит из оксида титана в форме минералов рутила (TiO2) или ильменита (TiO2 . FeO) или из искусственного оксида титана. Электроды этого типа отличаются переходом металла мелкими или средними каплями, спокойным плавлением с малым количеством брызг, очень точным рисунком шва, хорошей удаляемостью шлака и хорошими характеристиками повторного зажигания. Последним отличаются только рутиловые электроды с высоким содержанием TiO2 в покрытии. Это значит, что уже начавший плавиться электрод можно повторно зажечь, не удаляя кратер покрытия. Пленка шлака, образовавшаяся в кратере, при достаточно большом содержании TiO2 обладает практически той же проводимостью, что и полупроводник, так что при установке кромки кратера на заготовку протекает достаточно тока для зажигания дуги без касания стержнем заготовки. Такое спонтанное повторное зажигание важно в тех случаях, когда процесс сварки часто прерывается, например, при сваривании коротких швов.

Помимо чисто рутиловых электродов в этой группе есть еще и несколько смешанных типов. Следует упомянуть рутилово-целлюлозный тип (RC), у которого часть рутила заменена целлюлозой. Поскольку целлюлоза сгорает во время сварки, образуется меньше шлака. Поэтому такие электроды можно использовать и для сварки вертикальных швов (поз. PG). Однако этот тип обладает хорошими характеристиками и при сварке в большинстве других положений.

Еще одним смешанным типом является рутилово-основной (RB). Его покрытие несколько тоньше, чем у типа RR. Благодаря этому и особой шлаковой характеристике этот тип особенно хорошо подходит для сварки в вертикальном положении снизу вверх (PF). Остается еще основной тип (B). У этого типа покрытие большей частью состоит из основных оксидов кальция (CaO) и магния (MgO), к которым добавляется плавиковый шпат (CaF2) для разжижения шлака. При высоком содержании плавикового шпата ухудшается свариваемость переменным током. По этой причине чисто основные электроды не следует использовать с переменным током синусоидальной формы, однако существуют смешанные типы с меньшим количеством плавикового шпата в покрытии, которые можно использовать с этим видом тока. Переход металла основных электродов осуществляется средними и крупными каплями, а сварочная ванна является вязкотекучей. Этот электрод можно успешно использовать во всех позициях. Однако возникающие валики слишком сильно изогнуты и более грубы из-за большей вязкости свариваемого материала. Свариваемый материал отличается очень хорошими характеристиками вязкости.

Основные покрытия гигроскопичны. Поэтому такие электроды следует хранить с особой аккуратностью в сухом месте. Влажные электроды нужно просушить. Однако, если сварка ведется сухими электродами, в свариваемом материале содержится очень мало водорода. Помимо стержневых электродов с обычным выходом (< 105 %) существуют и такие, которые благодаря порошку железа, добавляемому поверх покрытия, имеют больший выход, в большинстве случаев > 160 %. Такие типы называются электродами с железным порошком или высокомощными электродами. Благодаря высокой мощности расплавления их во многих случаях можно использовать с большей экономичностью, чем обычные электроды, однако, как правило, их можно применять только в ровной (PA) и горизонтальной позиции (PB).



Правильная сварка MMA

Сварщику требуется хорошее образование, причем не только с ремесленной точки зрения. Для предотвращения ошибок ему необходимы и соответствующие специальные знания. Директивы в сфере образования, разработанные Немецким союзом сварочных и аналогичных технологий, признаны во всем мире и уже приняты Международным институтом сварки. Как правило, перед началом сварки заготовки прихватываются. Места прихвата должны быть настолько длинными и толстыми, чтобы во время сварки заготовки не могли недопустимо стянуться, что привело бы к разрыву мест прихвата.



1. Заготовка
2. Сварочный шов
3. Шлак
4. Сварочная дуга
5. Электрод с покрытием
6. Электрододержатель
7. Источник сварочного тока



Зажигание сварочной дуги

При ручной сварке стержневыми электродами процесс начинается с контактного зажигания. Для замыкания цепи тока между электродом и заготовкой сначала должно произойти короткое замыкание, после чего электрод нужно сразу слегка приподнять – зажжется электрическая дуга. Зажигать дугу за пределами шва нельзя. Ее следует зажигать только в тех местах, которые после этого сразу будут расплавлены. В тех местах зажигания, где это не происходит, из-за резкого нагрева, особенно в чувствительных материалах, могут возникать трещины. У основных электродов, склонных к начальной пористости, зажигание должно производится значительно раньше непосредственного начала сварки. После этого дуга возвращается к начальной точке шва, и во время сварки первые капли, которые в большинстве своем пористы, снова расплавляются.



Направление электрода

Электрод подводится к поверхности стального листа вертикально или под небольшим уклоном. Он слегка наклоняется в направлении сварки. Видимая длина сварочной дуги, то есть расстояние между кромкой кратера и поверхностью заготовки, должна примерно равняться диаметру стержня. Базовые электроды следует использовать с очень короткой дугой (расстояние = 0,5 x диаметра стержня). Для этого их следует вести в более вертикальном положении, чем рутиловые электроды. В большинстве позиций свариваются ниточные наплавленные валики, либо электрод слегка покачивается вверх при увеличении ширины шва. Только в позиции PF валики с поперечными колебаниями электрода проводятся по всей ширине шва. Как правило, электрод при сварке располагается под острым углом, только в позиции PF – под прямым углом.

1. Разделка кромок
2. Стержневой электрод
3. Жидкий свариваемый материал
4. Жидкий шлак
5. Застывший шлак



Магнитное дутье

Под магнитным дутьем понимают явление, при котором сварочная дуга при отклонении от центральной оси удлиняется, издавая шипящий звук. Из-за этого отклонения могут возникать непровары. Провар может оказаться дефектным, а при сварочных процессах с направлением шлака из-за затекания шлака вперед в шве могут возникать включения шлака. Отклонение дуги вызывается силами, связанными с окружающим магнитным полем. Как и любой проводник, по которому течет ток, электрод и сварочная дуга окружены кольцеобразным магнитным полем, которое изменяет направление в области дуги при переходе в основной материал. В результате магнитные линии уплотняются на внутренней стороне и расширяются на внешней. Дуга отклоняется в область меньшей плотности линий тока. При этом она удлиняется и издает шипящий звук из-за повышенного напряжения дуги. Таким образом, противоположный полюс оказывает на сварочную дугу отталкивающее действие. Другая магнитная сила приводит к тому, что магнитное поле лучше распространяется в ферромагнитном материале, чем в воздухе. Поэтому сварочная дуга притягивается большими массами железа. Это проявляется, например, тем, что при сварке намагничиваемого материала в концах листах дуга отклоняется наружу. Предотвратить отклонение дуги можно путем соответствующего наклона электрода. Так как при сварке постоянным током магнитное дутье проявляется особенно сильно, этого можно избежать путем сварки переменным током или, по крайней мере, значительно уменьшить. Особенно сильно магнитное дутье может проявляться при сварке корневых слоев из-за большой массы железа. Здесь можно улучшить магнитный поток с помощью расположенных тесно друг к другу, не слишком коротких мест прихвата.



Параметры сварки

При ручной сварке стержневыми электродами регулируется только сила тока, напряжение сварочной дуги зависит от ее длины, которую поддерживает сварщик. При настройке силы тока следует учесть токонагрузочную способность электродов соответствующего диаметра. При этом действует правило, согласно которому нижние предельные значения относятся к сварке корневых слоев и позиции PF, верхние, напротив, к остальным позициям, а также к заполняющим и верхним слоям. С увеличением силы тока растет мощность расплавления и, следовательно, скорость сварки. Провар также увеличивается с увеличением силы тока. Указанные значения силы тока относятся только к нелегированным и низколегированным сталям. У высоколегированных сталей и материалов на основе никеля из-за большего электрического сопротивления стержня требуются более низкие значения.



Сила тока в зависимости от диаметра электрода



Необходимо принять во внимание следующие основные правила расчета отдельных значений силы тока в амперах:

20-40 x Ø

• При диаметре 2,0 мм сила тока должна составлять 40-80 A
• При диаметре 2,5 мм сила тока должна составлять 50-100 A

30-50 x Ø

• При диаметре 3,2 мм сила тока должна составлять 90-150 A
• При диаметре 4,0 мм сила тока должна составлять 120-200 A
• При диаметре 5,0 мм сила тока должна составлять 180-270 A

35-60 x Ø

• При диаметре 6,0 мм сила тока должна составлять 220-360 A

Для успешной ручной сварки стержневыми электродами вам потребуется следующее оборудование:

• Источник сварочного тока
• Электрододержатель
• Стержневой электрод
• Зажим заготовки/цанга массы
• Сварочные инструменты
• Защитная одежда

Сварочные электроды

Сварочные электроды

Мобильное меню

• Продукты
• /
• Сплавы для наплавки
• /
• Сварочные электроды

Чистый, хорошо очерченный, без дефектов

Электроды с ручным покрытием обладают исключительной привлекательностью для сварщиков, создавая чистые, четко очерченные валики без дефектов. Уникальные функции включают в себя:

• Флюс с уникальной формулой – может использоваться в качестве многопозиционного электрода
• Отличное отделение шлака
• Низкое содержание водорода, кислорода и азота в металле сварного шва способствует улучшению механических свойств

Применимые процессы:

• Ручная электродуговая сварка

Стандартные диаметры электродов

2,6 мм (3/32 дюйма)
3,2 мм (1/8 дюйма)
4,0 мм (5/32 дюйма)
5,0 мм (3/16 дюйма)
6,4 мм (1/4 дюйма) )

Электроды поставляются длиной 350 мм (14 дюймов) в пластиковых герметичных коробках по 5,0 кг (11 фунтов).

Примечание. Дополнительные диаметры, длины стержней и упаковка доступны по запросу.

Сплавы, доступные в форме стержней, см. в таблице ниже.

Наш квалифицированный персонал всегда готов помочь.

Связаться с нами

Поддержка:

Components & Stellite 6B

T 1. 613.968.3481

T 1 800 267 2886 (Северная Америка)

Электронная почта

Страхования и оборудование

T 1 574 534 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 584 58454 584 584 58454 58454 58454 58454 584 584 584 58454 58454 58454 58454 58454 58454 58454540003

T 1 800 235 9353 (Северная Америка)

Электронная почта

Stellite является товарным знаком Kennametal Inc. Kennametal Inc. Все права защищены. | Условия использования | Условия продажи | Политика конфиденциальности данных

✉ Оставайтесь на связи

Подпишитесь на нашу рассылку

Scroll Top

Пожалуйста, настройте следующие свойства из

Каталожный номер ISO

Каталожный номер ANSI

найти похожие товары.

Совместимость решений

Вы собираетесь создать дубликат. Вы хотите продолжить?

Вы собираетесь удалить Вы хотите продолжить?

Во что бы вы хотели переименовать свой?

Имя

Пожалуйста, введите действительное имя

Пожалуйста, введите имя дубликата

Введите имя дубликата

Пожалуйста, введите действительное имя

Вы собираетесь добавить на свою страницу «Мои решения». Вы хотите продолжить?

Создать имя

Пожалуйста, введите действительное имя

Отправить копию

Кому:

Пожалуйста, введите действительный адрес электронной почты

Имя решения:

Пожалуйста, введите действительное имя

Доступны следующие файлы САПР

Выберите файл для загрузки

Вы должны войти в систему, чтобы увидеть информацию о панели управления

Сессия истекла из-за бездействия, войдите снова

Товар/ы (), которые вы пытались добавить в корзину, недоступны, пожалуйста обратитесь в службу поддержки клиентов.

товар(ы) успешно добавлен(ы) в корзину

Посмотреть корзину

ТИП СКАЧИВАНИЯ:

PDF
Excel

Включить примечания

Благодарим вас за регистрацию, в ожидании одобрения и завершения регистрации, ваш доступ в настоящее время ограничен. Полное использование возможностей поиска продуктов и пространства для совместной работы доступно и останется. Пожалуйста, подождите 2 рабочих дня для завершения регистрации.

Корзина

Итого: {{subTotal.formattedValue}}

Товар

Количество

Цена

Итого

{{#каждая запись}}

{{product.name}}

Продукт №{{product.code}}

{{basePrice.formattedValue}} /{{#ifpkg packageQty}}pkg {{else}}each {{/ifpkg}}

Каталожный номер{{product.
