1N4001 диод. Диод 1N4001: характеристики, применение и особенности выпрямительного элемента

alexxlabРазное
Какие основные параметры имеет диод 1N4001. Где применяется этот популярный выпрямительный элемент. Как правильно подключать и использовать диод 1N4001 в электрических схемах. В чем преимущества и недостатки данной модели по сравнению с аналогами.

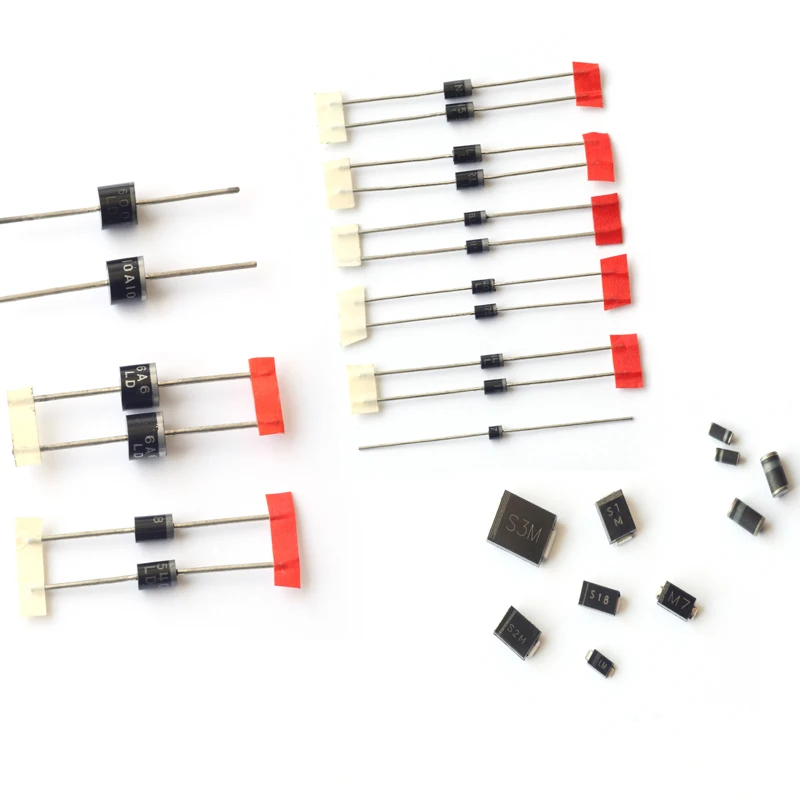

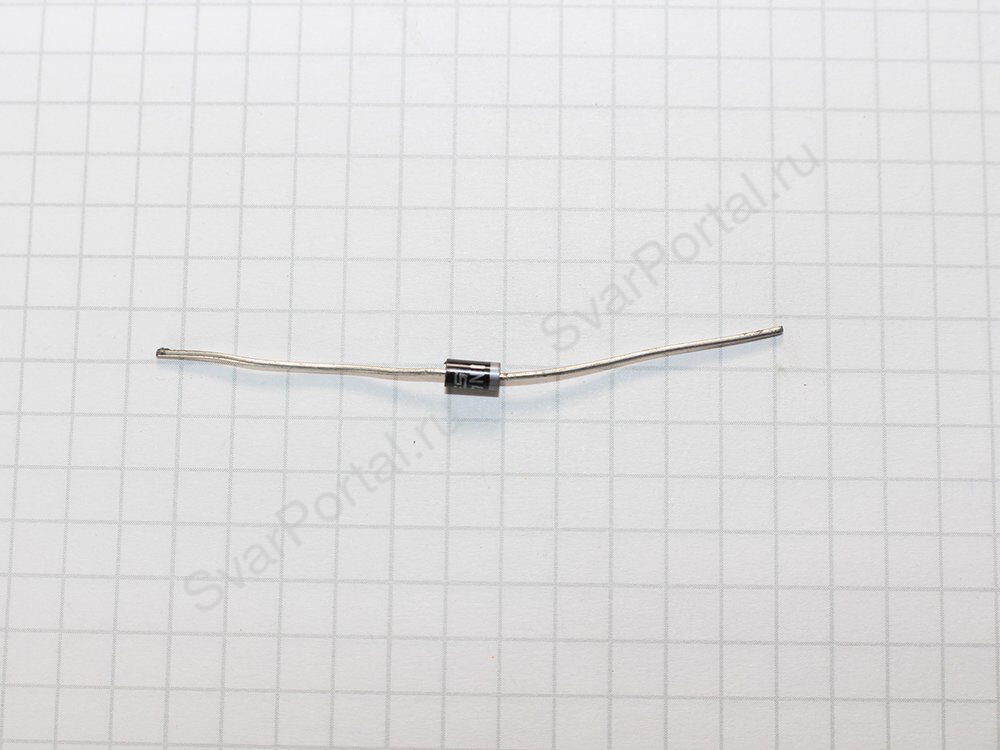

Основные характеристики диода 1N4001

Диод 1N4001 — это широко распространенный выпрямительный диод общего назначения. Он относится к семейству диодов серии 1N400x и имеет следующие ключевые параметры:

  • Максимальное обратное напряжение: 50 В
  • Максимальный прямой ток: 1 А
  • Максимальное прямое напряжение: 1,1 В

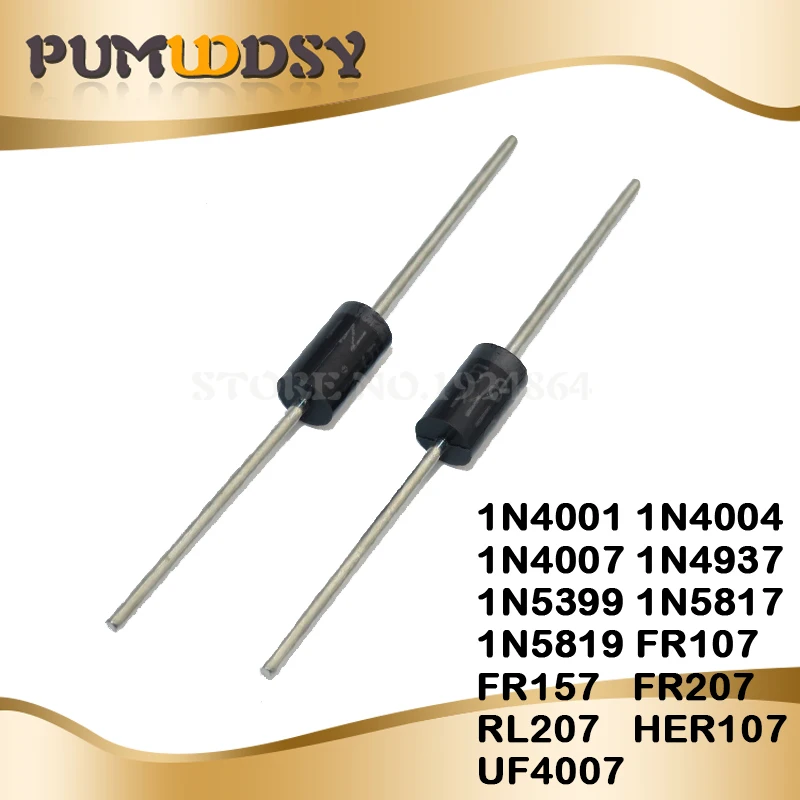

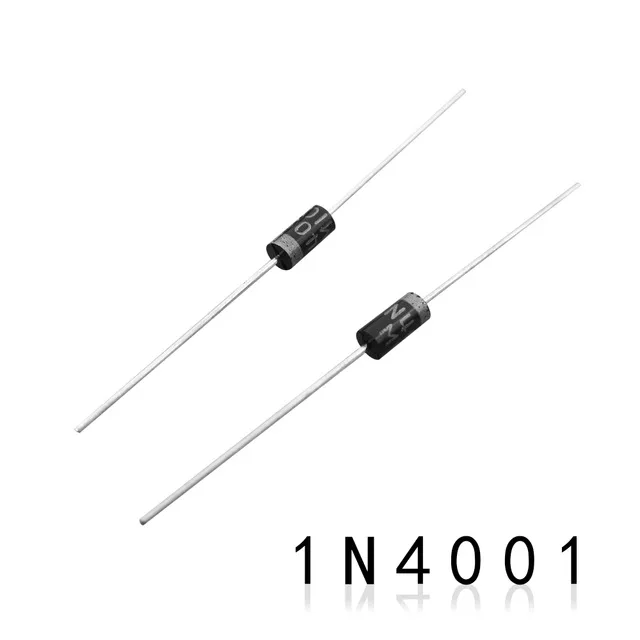

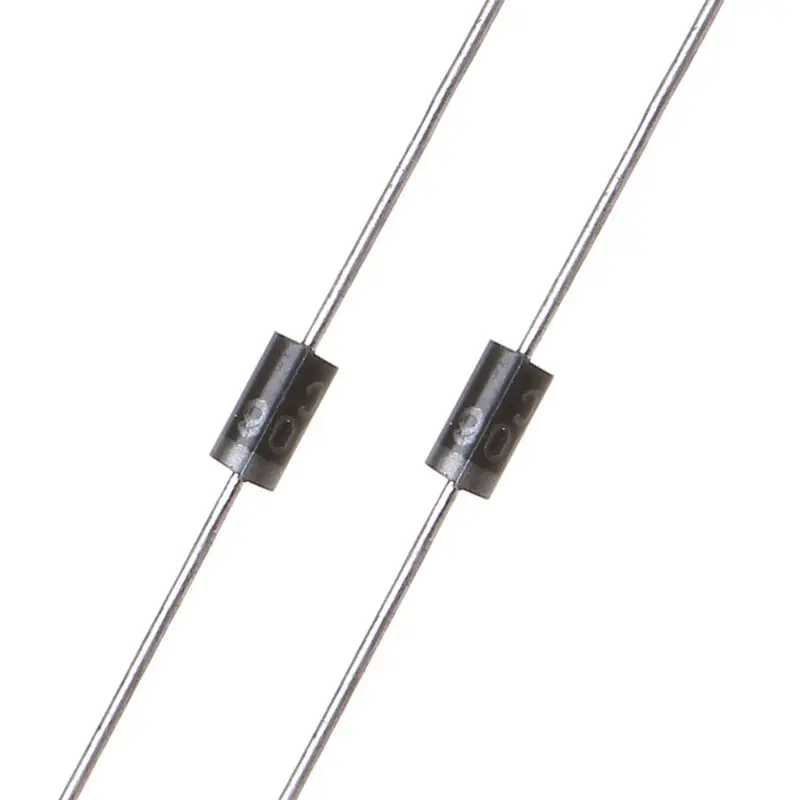

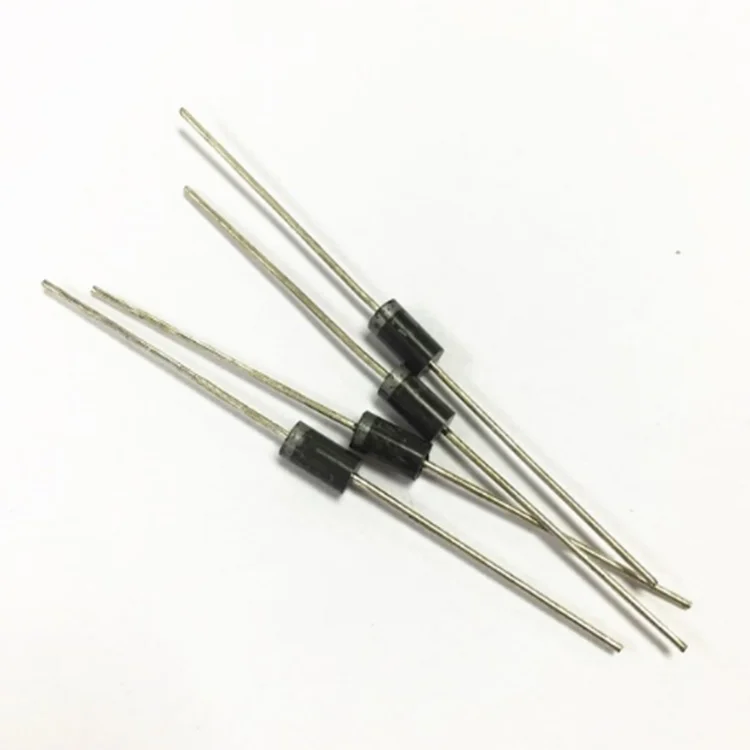

  • Корпус: DO-41 (осевые выводы)
  • Рабочая температура: от -65°C до +175°C

Какие преимущества дают эти характеристики? Диод 1N4001 способен выдерживать значительные токи и напряжения, что делает его универсальным компонентом для многих применений. При этом он имеет компактные размеры и доступную цену.

Области применения диода 1N4001

Благодаря своим характеристикам, диод 1N4001 находит широкое применение в различных электронных устройствах и схемах:


  • Выпрямители в источниках питания
  • Защита от обратной полярности
  • Демпферные цепи в индуктивных нагрузках
  • Логические схемы
  • Зарядные устройства
  • Бытовая электроника

Где конкретно можно встретить этот диод? 1N4001 часто используется в адаптерах питания, зарядных устройствах для мобильных телефонов, LED-драйверах и многих других устройствах, где требуется преобразование переменного тока в постоянный.

Особенности подключения диода 1N4001

Правильное подключение диода 1N4001 критически важно для его корректной работы. Как определить полярность этого компонента?

  • Катод (отрицательный вывод) обозначен полосой на корпусе
  • Анод (положительный вывод) — это вывод без маркировки

Какие правила нужно соблюдать при монтаже? При пайке диода следует использовать теплоотвод, чтобы избежать перегрева. Также важно не превышать максимально допустимые значения тока и напряжения, указанные в спецификации.

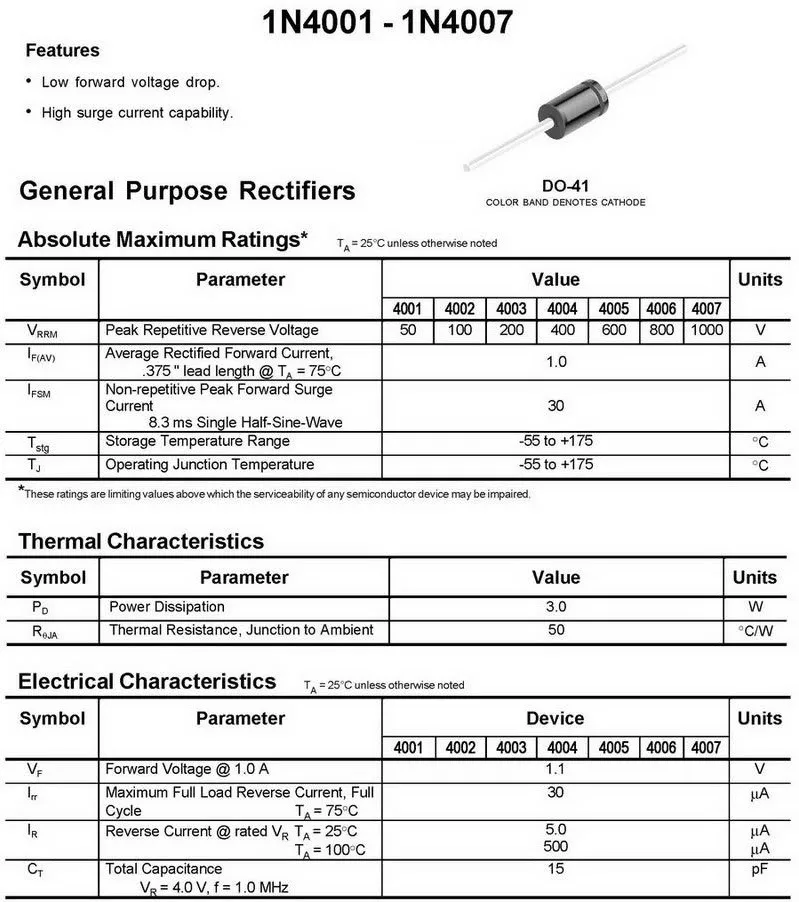

Сравнение 1N4001 с другими диодами серии

Диод 1N4001 является частью серии 1N400x. Чем он отличается от других представителей этой линейки?


МодельМакс. обратное напряжениеМакс. прямой ток
1N400150 В1 А
1N4002100 В1 А
1N4003200 В1 А
1N4004400 В1 А

Как видно из таблицы, основное отличие заключается в максимальном обратном напряжении. 1N4001 имеет наименьшее значение в серии, что делает его оптимальным выбором для низковольтных применений.

Преимущества и недостатки диода 1N4001

Каковы основные плюсы и минусы использования диода 1N4001? Рассмотрим его сильные и слабые стороны:

Преимущества:

  • Низкая стоимость
  • Широкая доступность
  • Хорошая устойчивость к перегрузкам
  • Простота монтажа

Недостатки:

  • Относительно высокое прямое падение напряжения
  • Меньшее обратное напряжение по сравнению с другими диодами серии
  • Не подходит для высокочастотных применений

Несмотря на некоторые ограничения, диод 1N4001 остается популярным выбором для многих электронных проектов благодаря своей надежности и универсальности.

Альтернативы диоду 1N4001

Какие диоды можно использовать вместо 1N4001? В зависимости от конкретных требований проекта, можно рассмотреть следующие альтернативы:


  • 1N5819: Диод Шоттки с меньшим прямым падением напряжения
  • 1N4148: Быстродействующий диод для высокочастотных применений
  • UF4007: Ультрабыстрый диод с высоким обратным напряжением
  • SS14: SMD-версия диода с характеристиками, близкими к 1N4001

Как выбрать подходящую замену? При выборе альтернативы необходимо учитывать требования к обратному напряжению, прямому току, скорости переключения и типу корпуса в конкретной схеме.

Тестирование и проверка диода 1N4001

Как убедиться в исправности диода 1N4001? Существует несколько методов проверки:

  1. Проверка мультиметром в режиме «прозвонки диодов»
  2. Измерение прямого падения напряжения
  3. Тестирование обратного тока утечки

Какие значения должны быть при исправном диоде? При проверке мультиметром в режиме «прозвонки» исправный диод должен показывать проводимость в прямом направлении (обычно 0,6-0,7 В) и отсутствие проводимости в обратном. Прямое падение напряжения при номинальном токе не должно превышать 1,1 В, а обратный ток утечки должен быть минимальным.


Особенности применения 1N4001 в современной электронике

Несмотря на появление более современных компонентов, диод 1N4001 продолжает широко использоваться в электронике. Почему он остается актуальным?

  • Проверенная временем надежность
  • Простота применения в схемах
  • Доступность и низкая стоимость
  • Совместимость с большим количеством существующих устройств

В каких современных устройствах можно встретить 1N4001? Этот диод часто используется в бюджетных зарядных устройствах, простых импульсных блоках питания, системах защиты от перенапряжения и обратной полярности в автомобильной электронике.

Таким образом, диод 1N4001 остается важным компонентом в арсенале разработчиков электроники, особенно для проектов, где ключевыми факторами являются надежность и экономичность.


M1, 1N4001 Диод выпрямительный, SMD, 50В 1A, Корпус DO-214AC

Электронные компоненты +7(960) 490-10-40

Избранное 0 Сравнение 0

Войти Зарегистрироваться

КОРЗИНА

товаров: 0

сумма: 0 р.

  • Аккумуляторы
    • Аккумуляторы литиевые
    • Аккумуляторы свинцово-кислотные Prometheus
    • Аккумуляторы металл-гидридные
  • Аккустические элементы
    • Динамики
    • Пьезоизлучатели, зуммеры
    • Электромагнитные излучатели
  • Ардуино и конструирование
    • Адаптеры интерфейсов для ардуино
    • Адаптеры питания
    • Ардуино платформы
    • Аудио усилители
    • Датчики для ардуино и робототехники
    • Динамики, зуммеры, пьезозвуковые излучатели
    • Дисплеи, индикаторы, светодиодные матрицы
    • Драйверы двигателей
    • Корпуса
    • Макетные панели беспаечные
    • Модули расширения (shields)
    • Модули релейные
    • Наборы обучающие
    • Наборы обучающие для пайки
    • Насосы водяные
    • Программаторы
    • Прочие модули и устройства
    • Радиомодули, Wi-fi, bluetooth, GSM
    • Регуляторы, преобразователи напряжения, зарядки Li-ion АКБ
    • Робототехника
    • Сервоприводы
    • Таймеры настраиваемые, программируемые
    • Устройства ввода (клавиатуры, кнопки и др.
      )
    • Шаговые двигатели
    • Шлейфы, кабели, провода, соединители
    • 3D печать
    • Электродвигатели
  • Аудио Bluetooth приемники-декодеры
  • Батарейки
  • Блоки питания, адаптеры
    • Адаптеры сетевые
    • Лабораторные блоки питания
    • Импульсные блоки питания
    • Трансформаторы силовые 220В
  • Варисторы
  • Вентиляторы
    • Напряжение 5В DC
    • Напряжение 12В DC
    • Напряжение 24В DC
    • Напряжение 220В AC
  • Герконы
  • Диоды
    • Диоды
    • Стабилитроны
    • Диодные мосты и сборки
    • Динисторы
  • Зарядные устройства
  • Измерительные приборы
    • Зажимы «Крокодил»
    • Мультиметры
    • Измерители-регуляторы, индикаторы
  • Индуктивности
    • Дроссели
    • Фильтры электромагнитных помех (EMI фильтры)
    • Ферритовые кольца
  • Инструмент
    • Инструмент
  • Ионисторы
  • Кабели, Провод, Шнуры
  • Кабельные вводы
    • Втулки резиновые
  • Кварцевые резонаторы
    • HC49S
    • HC49SMD
    • DIP Корпус
  • Клеммники на плату
    • Клеммники акустические
  • Клеммники-соединители проводов
  • Кнопки, выключатели, переключатели, тумблеры и др.
    • Кнопки тактовые
    • DIP переключатели 2,54 мм
    • DS-213 Серия
    • DS-228 Серия
    • KAN Серия (Кнопки триггеры)
    • KCD Переключатели клавишные
    • MPBS Серия, металлические
    • PBS-11 Серия
    • PBS-110 Серия
    • PS-серия (6-пин)
    • PS-2 Серия
    • R13-507 Серия
    • SK -Серия, Микропереключатели ползунковые
    • SS-Серия, Микропереключатели ползунковые
    • Переключатели многосекционные
    • Тумблеры
  • Конденсаторы
    • Конденсаторы электролитические
    • КД2 (Аналог) Керамические дисковые
    • К10-17 (Аналог) Керамические монолитные
    • CBB22 (К73-17аналог) Металлопленочные
    • CBB61 Конденсаторы пусковые
    • CL11 Металлопленочные конденсаторы
    • JZ Конденсаторы корректирующие
    • SMD Конденсаторы
    • X2 Конденсаторы подавления ЭМП
    • Конденсаторы подстроечные
  • Концевые выключатели
    • KW7 Серия
    • KW10 Серия
    • КW11 Серия
    • ME Серия
  • Корпуса для РЭА, Ардуино проектов и др.
  • Конвертеры постоянного напряжения
  • Лампы накаливания
    • E10 Патрон
  • Лампы подсветки монитора (CCFL лампы)
  • Магниты неодимовые
  • Макетные платы
  • Метизы, крепления, винты, гайки
    • Метизы пластиковые
    • Метизы металлические
  • Микрофоны
  • Микросхемы
    • Аудиоусилители (УНЧ)
    • Драйверы двигателей
    • Драйверы ключей
    • Драйверы питания
    • Драйверы светодиодов и индикаторов
    • Интерфейсы
    • Источники опорного напряжения (ИОН)
    • Компараторы
    • Контроллеры заряда батарей
    • Логика
    • Микросхемы АВТО
    • Микросхемы датчики и сенсоры
    • Микросхемы для ПК, Ноутбук, Планшет
    • Микросхемы телевизионные
    • Микроконтроллеры
    • Мультиконтроллеры
    • Операционные усилители
    • Отечественные микросхемы
    • Память
    • Прочие микросхемы
    • Сборки транзисторов
    • Стабилизаторы, регуляторы напряжения
    • Таймеры
    • ШИМ Контроллеры и коммутаторы напряжения
    • PFC Контроллеры
  • Оптопары и оптодрайверы
  • Панельки для микросхем
    • SCS-Серия DIP
    • SCSM-Серия DIP
  • Пасики магнитофонов и тд.
  • Паяльники
    • Комплектующие паяльников
  • Паяльные материалы и принадлежности
    • Паяльные материалы
  • ПК и сеть
  • Предохранители
    • 382 Серия, TE5
    • 392 Серия, TE5
    • 3х10мм, стеклянные выводные
    • 3.5×11мм, стеклянные выводные
    • 5×20мм стеклянные
    • 6×30мм стеклянные,
    • Автомобильные предохранители
    • Керамические
    • Предохранители СВЧ печи (5кВ)
    • Самовосстанавливающиеся предохранители
    • Корпуса для предохранителей
  • Промышленная электроника
    • Датчики промышленные
    • Измерители-регуляторы, индикаторы
    • Пусковая арматура
    • Регуляторы переменного напряжения
    • Реле твердотельные
    • Светосигнальная арматура
  • Радиаторы охлаждения
  • Разное
    • Диагностика автомобиля
    • Лазерные указатели
    • Разбор ТВ, мониторов и др. техники
    • Сенсорные выключатели
    • Щетки угольные и щеточные узлы
  • Разъемы
    • 2X-Серия Разъемы
    • AC, DC Разъемы питания
    • AC, DC Разъемы приборные
    • AM-Серия Разъемы
    • AMW-Серия Разъемы автомобильные
    • ATX-Серия Разъемы ПК
    • BNC Разъемы ТВ, Радио
    • D-SUB Разъемы ПК
    • DIN-Серия Разъемы аккустические
    • Dupont-2. 54мм Разъемы на провод
    • GX-Серия Разъемы авиационные
    • JTAG-Серия Разъемы приборные
    • KF2510 Разъемы на плату
    • RCA Разъемы
    • SM2.54 Разъемы на провод
    • TCP/IP Разъемы сетевые
    • Mini USB Разъемы
    • Micro USB Разъемы
    • Type-C Разъемы
    • USB Разъемы
    • Xh3.54 Разъемы на плату
    • Разъемы на шлейфы
  • Расходные материалы
    • Клей
    • Кабельные вводы
    • Наконечники на провод
    • Провод монтажный
    • Прокладки изолирующие теплопроводные
    • Текстолит
    • Трубка термоусадочная (ТУТ)
    • Трубка термостойкая
  • Резисторы
    • Резисторы постоянного сопротивления
    • Резисторы переменные
    • Резисторы подстроечные
    • Фоторезисторы
  • Реле
    • Реле электромагнитные
    • Реле твердотельные
  • Светодиодная продукция
    • Светодиодные ленты
    • Светодиоды 12В
    • Адресные светодиоды
    • Светодиоды DIP, 3 мм корпус
    • Светодиоды DIP, 5 мм корпус
    • Светодиоды DIP, 8мм
    • Светодиоды DIP, 10 мм корпус
    • Светодиоды SMD, ТВ Подсветка дисплея
    • Светодиоды SMD, 0603
    • Светодиоды SMD, 0805
    • Светодиоды SMD, 1206
    • Светодиоды SMD, 3014
    • Светодиоды SMD, 3528
    • Светодиоды SMD, 5630
    • Светодиоды высокой мощности
    • Инфракрасные диоды
    • Светодиодные индикаторы
    • Светодиодные матрицы
  • Симисторы
    • T0-3P
    • Т0-92
    • TO-126
    • T0-220
    • T0-252
    • SOT-223
  • Текстолит
  • Термисторы
    • Термисторы силовые, защитные
    • Термисторы NTC, Серии MF52
    • Термисторы NTC, Серии MF58
  • Термопредохранители
    • Термопредохранители серии RH01, (250В 2A)
    • Термопредохранители серии RY, (250В 10A)
  • Термостаты
    • KSD301-Серия
  • Тиристоры
  • Товары для авто
  • Транзисторы
    • Транзисторы импортные
    • Транзисторы отечественные
  • Трансформаторы
    • Трансформаторы силовые
    • Трансформаторы силовые торроидальные
    • Трансформаторы аудио
    • Трансформаторы измерительные
  • Фонари
  • Шлейфы, ленточные кабели
  • Шунты
  • Электровакуумные лампы
  • Электродвигатели
    • Двигатели постоянного тока
    • Двигатели переменного тока
    • Шаговые двигатели
  • Энкодеры

Описание

1N4001 Диод выпрямительный SMD

Товары для


сравнения

сравнить

Просмотренные товары

новости

  • 07 марта 2023, 14:10

    Поступление керамических резисторов 5Вт

  • 29 января 2023, 12:56

    Большое поступление электролитических конденсаторов

  • 21 января 2023, 14:21

    Поступление светодиодных матриц

  • 08 декабря 2022, 12:41

    Поступление реле электромагнитных

  • 06 декабря 2022, 15:13

    Поступление аудио декодеров Bluetooth

все новости

Бренды

Все бренды

Диод 1n4001 в категории «Электрооборудование»

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор oo

Доставка по Украине

165. 45 грн

214.87 грн

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор on

Доставка по Украине

165.60 грн

215.06 грн

Купить

Набор из 70 диодов SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34

На складе в г. Ровно

Доставка по Украине

по 105 грн

от 6 продавцов

105 грн

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор

На складе

Доставка по Украине

по 105 грн

от 3 продавцов

105 грн

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор

На складе в г. Ровно

Доставка по Украине

105 — 281 грн

от 2 продавцов

105 грн

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор

На складе

Доставка по Украине

106 — 190 грн

от 8 продавцов

110 грн

244 грн

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор

На складе

Доставка по Украине

по 105 грн

от 2 продавцов

105 грн

Купить

Ремкомплект диоды набор 70 шт M1(1N4001), M4(1N4004), M7(1N4007), SS14, US1M, RS1M, SS34 SMA-F M1 DO-214 SMD

На складе

Доставка по Украине

250 грн

Купить

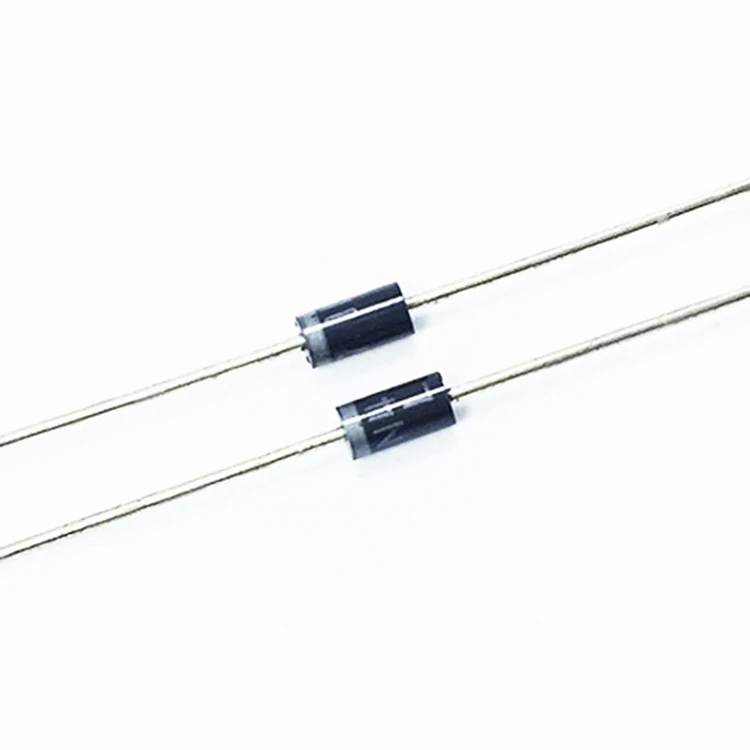

Диод выпрямительный 1N4001

Доставка по Украине

5 грн/10 шт.

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор, 102365

На складе в г. Ровно

Доставка по Украине

115 грн

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор

Доставка из г. Ровно

105 грн

Купить

Набор из 70 диодов SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34

Доставка по Украине

по 105 грн

от 2 продавцов

105 грн

Купить

Діод 1N4001 1A 50В DO-41

Доставка из г. Черкассы

0.80 грн

Купить

Черкассы

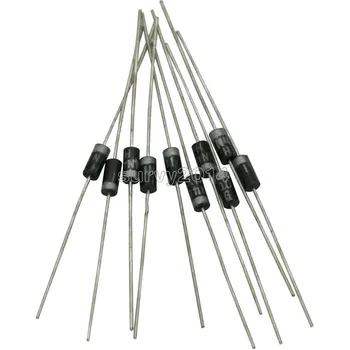

Диод выпрямительный 1A 50V 1N4001 IN4001 DO-41

На складе в г. Умань

Доставка по Украине

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор Без бренда

Доставка по Украине

137 — 168 грн

от 2 продавцов

137 грн

Купить

Смотрите также

Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор 70 шт

Доставка по Украине

142 грн

152 грн

Купить

300x Стабилитрон SMD стеклянный LL34 3-24В 1/2Вт и диод 1N4148, набор oo

Доставка по Украине

212. 06 грн

275.40 грн

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор

Доставка по Украине

146 грн

161 грн

Купить

300x Стабилитрон SMD стеклянный LL34 3-24В 1/2Вт и диод 1N4148, набор on

Доставка по Украине

212.24 грн

275.64 грн

Купить

Хіт дня: 70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор !

Доставка по Украине

163.76 грн

184 грн

Купить

У продажі: 70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор VseOK

Доставка по Украине

542 грн

Купить

У нас: 70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор (17147-OK)

Доставка по Украине

186.90 грн

210 грн

Купить

70x Диод SMD 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34, набор

Доставка из г. Ровно

105 грн

Купить

OSRAM диод 50м Лазерный нивелир LanioN (Fukuda) 3D-EU+ШТАТИВ 1.2м Профессиональная серия 1 год гарантия

На складе

Доставка по Украине

5 099. 22 — 5 099.6 грн

от 3 продавцов

5 099.60 грн

5 368 грн

Купить

OSRAM диод 50м Лазерный нивелир LanioN (Fukuda) 3D-EU Профессиональная серия 1 год гарантия

На складе

Доставка по Украине

4 699.80 грн

5 222 грн

Купить

OSRAM диод 50м Лазерный нивелир LanioN (Fukuda) 3D-EU+ШТАТИВ 1.2м 1 год гарантия

На складе

Доставка по Украине

5 097.70 грн

5 366 грн

Купить

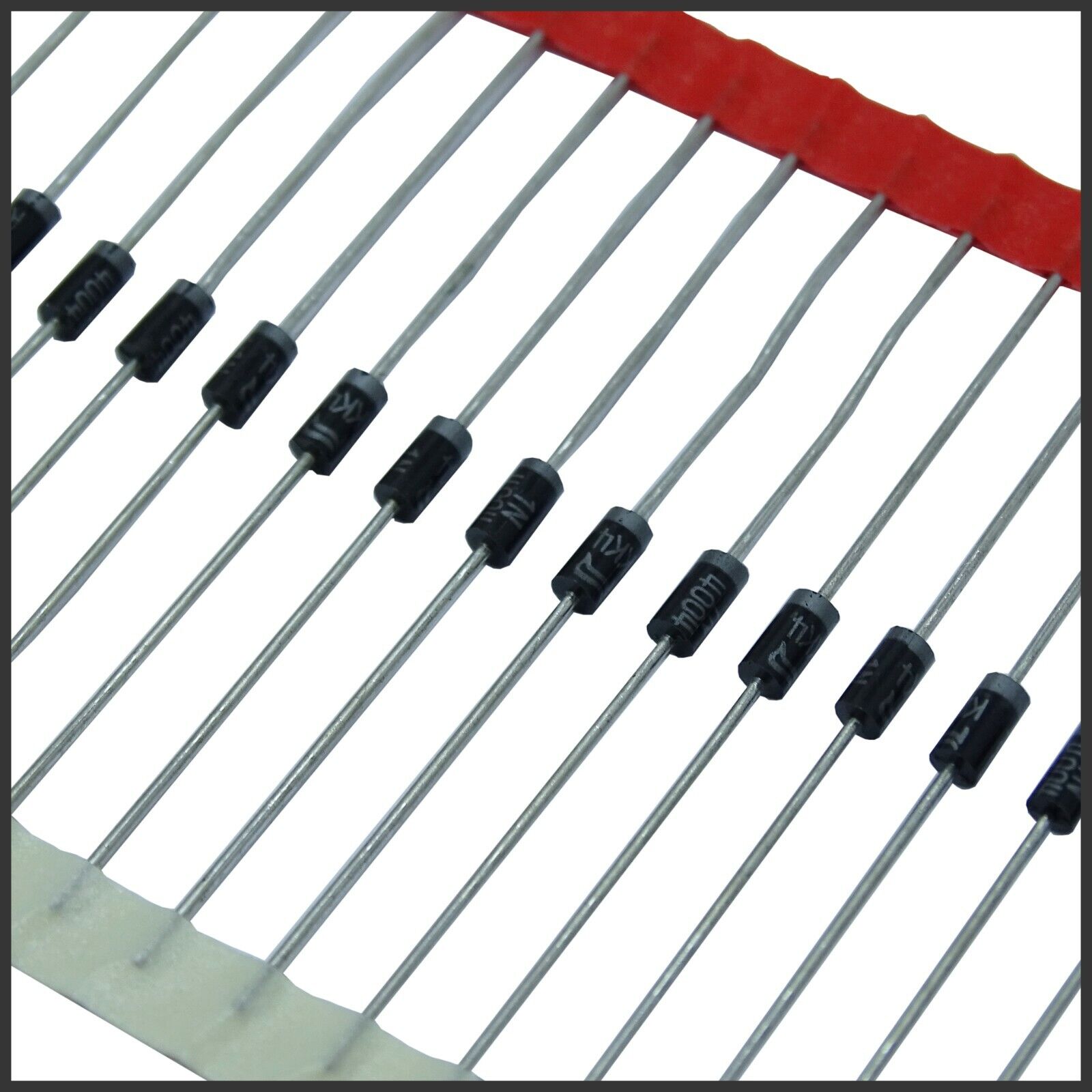

Діод 1n4001 (у стрічці)

Доставка по Украине

Цену уточняйте

Комплект подсветки 4708-k55WDC-A2113N01 K550WDC1 A2 5диодов 6v

На складе

Доставка по Украине

1 200 грн/комплект

Купить

Комплект подсветки 4708-k55WDC-A2113N01 K550WDC1 A2 5диодов 6v

На складе

Доставка по Украине

1 200 грн/комплект

Купить

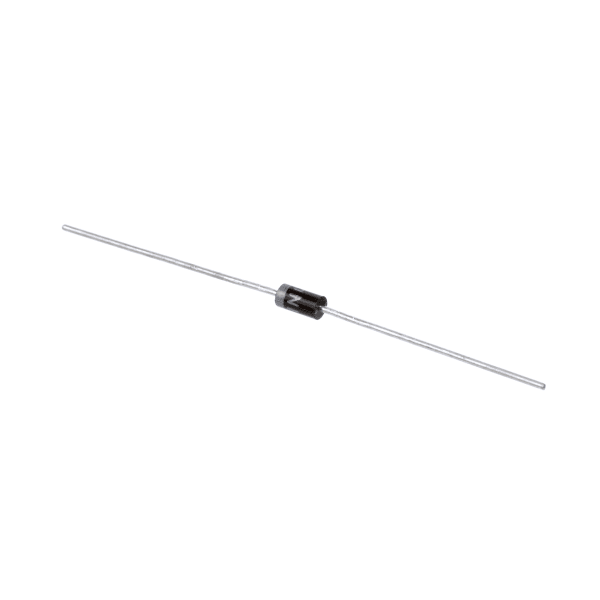

Диодный выпрямитель — 1 А, 50 В (1N4001) — COM-08589

Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:
