Сварочный из трансформатора от микроволновки. Сварочный аппарат из микроволновки своими руками: подробная инструкция по изготовлению

Как сделать сварочный аппарат из трансформатора микроволновой печи. Какие инструменты и материалы понадобятся для сборки. Пошаговая инструкция по изготовлению сварочного аппарата своими руками. Какие меры безопасности нужно соблюдать при работе.

Принцип работы сварочного аппарата из микроволновки

Сварочный аппарат, изготовленный из трансформатора микроволновой печи, работает по принципу понижающего трансформатора. Он преобразует высокое напряжение сети 220В в низкое напряжение 30-60В, но с высоким током, необходимым для сварки.

Основные компоненты такого самодельного сварочного аппарата:

• Трансформатор от микроволновки (1-2 шт)
• Первичная обмотка на 220В (сохраняется)
• Вторичная обмотка (перематывается проводом большего сечения)
• Сердечник трансформатора
• Электрододержатель
• Кабели для подключения

При подаче напряжения на первичную обмотку во вторичной наводится ЭДС, обеспечивающая ток для сварки. Чем больше витков во вторичной обмотке и толще провод, тем выше сварочный ток.

Необходимые материалы и инструменты

Для изготовления сварочного аппарата из микроволновки потребуются:

• Трансформатор от неисправной микроволновой печи мощностью 700-1000 Вт
• Медный провод сечением 10-16 мм² для вторичной обмотки (10-15 м)
• Электрододержатель
• Сварочные кабели
• Выключатель
• Корпус или основание для крепления компонентов
• Болты, гайки, шайбы

Из инструментов понадобятся:

• Отвертки
• Плоскогубцы
• Кусачки
• Паяльник
• Дрель
• Напильники

Пошаговая инструкция по изготовлению сварочного аппарата

Шаг 1: Разборка микроволновки и извлечение трансформатора

Аккуратно разберите корпус микроволновой печи и извлеките из нее высоковольтный трансформатор. Обязательно разрядите высоковольтный конденсатор во избежание удара током!

Шаг 2: Удаление вторичной обмотки трансформатора

С помощью ножовки по металлу или болгарки аккуратно спилите вторичную обмотку трансформатора, не повредив первичную. Очистите окно сердечника от остатков провода и изоляции.

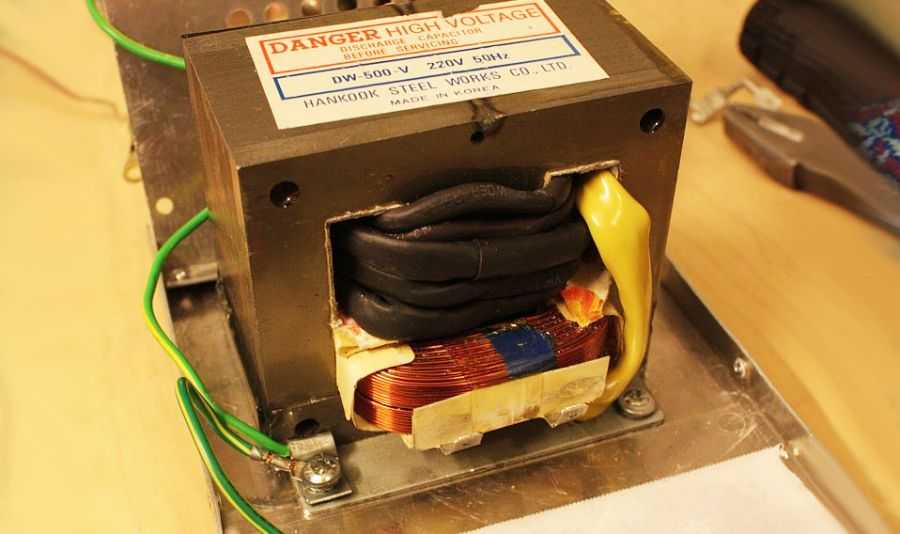

Шаг 3: Намотка новой вторичной обмотки

Намотайте новую вторичную обмотку медным проводом большого сечения (10-16 мм²). Оптимальное количество витков — 20-30. Обмотку выполняйте плотно, виток к витку.

Шаг 4: Подключение выводов обмоток

Подключите выводы первичной обмотки к сетевому кабелю через выключатель. Выводы вторичной обмотки соедините со сварочными кабелями и электрододержателем.

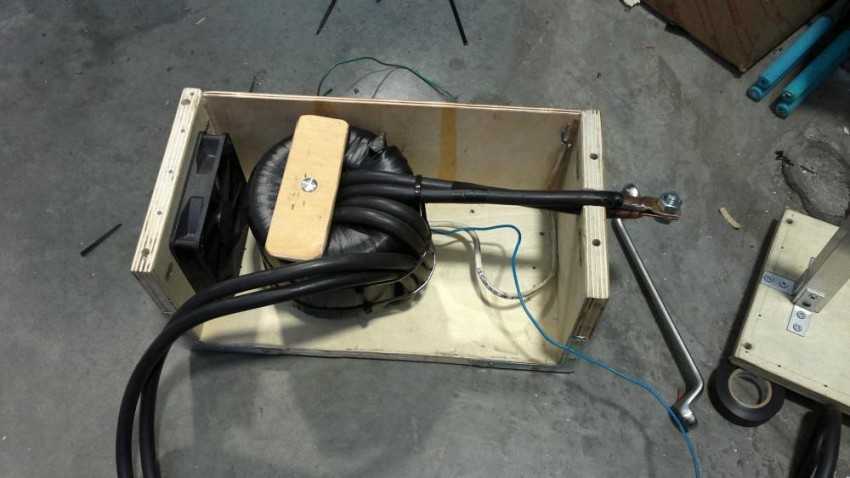

Шаг 5: Сборка конструкции

Закрепите трансформатор на подготовленном основании или в корпусе. Установите выключатель, разъемы для подключения сварочных кабелей.

Меры безопасности при работе со сварочным аппаратом

При работе с самодельным сварочным аппаратом необходимо соблюдать следующие меры безопасности:

• Используйте защитную маску, перчатки, спецодежду
• Обеспечьте хорошую вентиляцию рабочего места
• Не допускайте попадания влаги на аппарат
• Не перегружайте аппарат длительной работой
• Отключайте от сети после использования
• Не оставляйте без присмотра включенный аппарат

Преимущества и недостатки самодельного сварочного аппарата

Самодельный сварочный аппарат из микроволновки имеет ряд преимуществ:

• Низкая стоимость изготовления
• Простота конструкции
• Компактные размеры
• Возможность ремонта своими руками

Однако есть и недостатки:

• Ограниченная мощность
• Отсутствие защиты от перегрузок
• Нестабильность сварочного тока
• Невозможность точной регулировки параметров

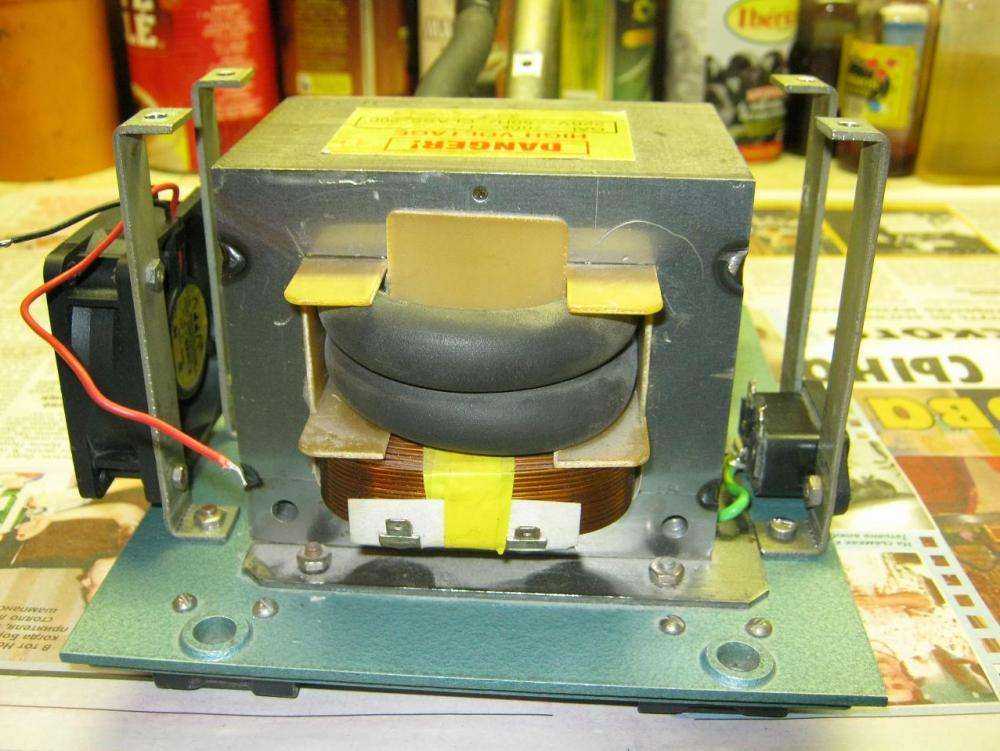

Возможности улучшения самодельного сварочного аппарата

Для повышения эффективности самодельного сварочного аппарата можно выполнить следующие доработки:

• Установить регулятор сварочного тока
• Добавить вентилятор охлаждения
• Усилить изоляцию обмоток трансформатора
• Установить амперметр для контроля тока
• Добавить защиту от перегрузки

Эти улучшения позволят повысить надежность и расширить возможности самодельного сварочного аппарата.

Заключение

Изготовление сварочного аппарата из трансформатора микроволновки — интересный проект для домашнего мастера. При соблюдении технологии сборки и правил безопасности можно получить вполне работоспособный аппарат для несложных сварочных работ. Однако для профессионального использования лучше приобрести заводской сварочный инвертор.

Сварка из микроволновки своими руками: контактная и точечная

Для того чтобы обзавестись сварочным аппаратом, необязательно покупать дорогостоящее оборудование, в особенности если есть старая микроволновая печь. Сварка из микроволновки своими руками выполняется по точно такому же принципу, как и с использованием специального оборудования.

Важная деталь

Наиболее значимый элемент в печи для изготовления сварочного аппарата – трансформатор от микроволновки. Он дает напряжение благодаря большому коэффициента трансформации. Отсюда можно сделать вывод, что точечная сварка из трансформатора микроволновки будет наиболее оптимальной из печи больших размеров.

Извлечение устройства

Важный момент в изготовлении самодельного сварочного устройства. Для этого нужно очень аккуратно вытащить трансформатор. Если все будет сделано правильно, точечная сварка своими руками из микроволновки будет не хуже, чем с помощью стандартного аппарат, так же, как и контактная сварка из микроволновки.

Важно не трясти микроволновку, аккуратно откручивать крепежи и вытаскивать элемент.  Предварительно откручивается основа, далее снимаются все крепления, а вторичная обмотка сбивается. Сварку будет осуществлять магнитопровод. Обязательно необходимо убрать встроенные шунты в ограничители тока.

Важно не повредить обмотку при разборке. После этих процедур необходимо намотать вторичную обмотку, сила тока тогда возрастет до 1000 А. Также будет необходимо купить дополнительный провод, не менее 1 см в сечении.

Подготовка

Точечная сварка из микроволновки мощностью 700-800 Вт дает возможность осуществить сварку листов металла толщиной до 1 мм. В оборудовании устанавливается повышающий трансформатор, готовый к выработке до 4 кВт мощности для питания электромагнитной лампы.

Так как СВЧ нуждается в высоком напряжении при работе, ее трансформатор оснащен первичной обмоткой с меньшим число витков, в сравнении со вторичной обмоткой. Это позволяет на магнетрон поступать разности потенциалов, которые увеличиваются, благодаря удвоителю, вдвое.

Если необходим более мощный трансформатор, понадобятся две микроволновки, как минимум.

Изготовление трансформатора

Достаточно плотный изоляционный слой затруднит организацию дополнительных витков, поэтому его необходимо снять. А как обмотку стоит задействовать тканевую изоляционную ленту. Чем короче провод, тем лучше: не создается дополнительное сопротивление.

Вторичная обмотка создается в 2 или 3 витка. Будет образовано напряжение около 2 В, то есть количество провода напрямую влияет на напряжение. Для обмотки подойдет один многожильный малого диаметра.

Контактная сварка своими руками из микроволновки будет лучше при использовании  более мощного устройства. Можно использовать несколько печей. При использовании двух СВЧ контактная сварка из трансформатора микроволновки позволит работать с толщиной материала до 5-ти мм.

После контакта обеих обмоток трансформаторов на выходе проверяется сила тока. В случае, когда она равна 2000 А, ее уменьшают, что способно дать сильные скачки напряжения во всей электрической системе дома. После уменьшения необходимо снова замерить силу тока, отслеживая короткого замыкания (КЗ) и просмотрев контакт.

Правильное соединение

Если используемые агрегаты маломощные, каждый из них будет иметь напряжение на входе 220 В с мощностью 0,5 кВт. Сила тока приравнивается 250 А, напряжение на выходе при этом — не менее 2В. После соединения обоих элементов показатели удвоятся, и сила тока будет уже равна 500 А. При этом возможны большие потери, связанные с сопротивлением.

Электроды соединяются со вторичной обмоткой, когда сопрягаются два трансформатора. Для создания вторичной обмотки используют 2 провода, диаметр которых не менее 1 см. Если произведено неправильный контакт выводов обмотки, произойдет КЗ.

Увеличение напряжение на обоих преобразователях тока должно быть последовательным с ростом число витков. Сделать нужно их равное число, направляющихся согласованно.

Направление включения обмоток может выбираться по нескольким вариантам:

• с показателем нулевого напряжения;
• с определенным напряжением.

Электроды

Споттер из микроволновки, как и обычное сварочное устройство, функционирует через электрод. Стержни для этого нужно подточить, иначе очень легко потеряют форму.  При этом провод, подходящий к электродам, должен быть как можно короче. Необходимо постараться сделать также минимум соединений, дабы избежать потери мощности.

На каждом конце лучше всего предусмотреть медные наконечники. Производится спайка их с проводом как жил. Так как в процессе сварки возможно окисление меди, неспаянные участки будут давать лишнее сопротивление и потерю мощности. Это может вывести прибор из строя.

В заключение остается добавить, что наиболее удобную инструкцию с пошаговой расстановкой операций можно посмотреть на фото или видео. Благодаря такому подходу сварочный аппарат из микроволновой печи может получиться достаточно функциональным и качественным, прослужить длительное время.

Это интересно:

как сделать для контактной сварки, схема и инструкция – Виды сварочных аппаратов на Svarka.guru

Интересуетесь, как сделать сварочный аппарат из микроволновки в домашних условиях на базе трансформатора устаревшей СВЧ печи без крупных вложений и специального оборудования по отработанной схеме? Подскажем. Самоделка в импульсном режиме даёт 5-кратное увеличение мощности, ампераж возрастает в 200 раз. Площадь взаимопроникновения до Ø 10 мм.

Содержание

• 1 Источник трансформатора печь СВЧ
  • 1.1 Разборка трансформатора
  • 1.2 Подбор кабеля на вторичку
  • 1.3 Добавление новой обмотки
  • 1.4 Определение правильности последовательного соединения трансформаторов
  • 1.5 Электроды
  • 1.6 Установка
  • 1.7 Органы управления и контроля

Контактная сварка из микроволновки без регулировки силы переменного тока с производственным аппаратом не сравнится, но в рамках бытовой надобности справится с работой не хуже.

Базовый элемент устройства трансформатор. Поиск и приобретение фабричного изделия необязательны, если есть бывшая в употреблении микроволновая печь большой мощности.

Принципиальная схема сборки в обоих случаях однотипна. Визуальный критерий выбора микроволновки для разборки – габариты. Мощность трансформатора жёстко увязана с объёмом.

Коэффициент трансформации в этом случае обеспечит увеличение входного напряжения достаточной величины:

• мощность в 1 кВт обеспечит сварку листов в 1 мм;
• 2 кВт – 1,8 мм.

Потребление напряжения холостого хода незначительно: в пределах 3 В, влияние на глубину и качество проплава не оказывает. Скоростное соединение деталей под давлением для устранения зазора термоэлектрическим методом относится к экономичным и безопасным.

Демонтаж трансформатора магнетрона без повреждений – полдела. Необходимо проверить целостность первичной обмотки, которая станет рабочим органом. Вторичная обмотка повышающая, выполнена из провода меньшего сечения, количество витков увеличено.

Разборка трансформатора

Извлечённый с места установки с помощью отвёртки

трансформатор-донор для сварочного из микроволновки мощностью 0,8–1 кВт ценен магнитопроводом и первичной обмоткой. Демонтаж вторичной обмотки упрощается, если магнитопровод разделить на 2 части по сварному шву.

Но стоит учесть 2 момента:

• в большинстве случаев откроется первичная обмотка, которую из-за плотности посадки снять и установить повторно будет затруднительно;
• резка шва и восстановление целостности сердечника точные операции, лучше обойтись без упрощения, если нет уверенности.

Безопасное освобождение окна без разделения корпуса предусматривает следующие операции:

• Закрепление трансформатора в тисках либо прижатие к верстаку струбциной.
• Между обмотками установить деревянные прокладки, гофрокартон.
• Остро заточенной стамеской срубается наружная чисть вторичной обмотки. Рекомендации по спиливанию ножовкой менее удачны – придётся разрывать проволочки, потерявшие лаковый слой пропитки.
• Шунты для ограничения силы тока удаляются за ненадобностью.
• Плотно забитые провода в окнах высверливаются в несколько приёмов дрелью без касания сверлом стенок корпуса.
• Остатки удаляются плоскогубцами и выколоткой без излишних усилий.

Заключительные действия направлены на окончательную очистку проходов под внедрение проводника большого сечения. Пользуемся только ручным механическим инструментом, чтобы избежать травмирования поверхностей изоляторов.

Подбор кабеля на вторичку

Подбор материала ведётся на основе опыта самодельщиков, расчёты не понадобятся. Промер окон даст понятие о необходимом сечении проводника. Достаточно сделать 1,5–3 оборота, чтобы выходной ток достиг величины порядка 1000 А.

Многожильный кабель предпочтительнее пучка отдельных проводников. Мягкий провод в изоляции с высокими характеристиками синтетической плёночной изоляции и верхнего слоя толщиной 1,2 мм предпочтительнее провода в шланговой резине, который и протягивать трудно, и толщина защитного слоя в 2,2 мм отнимет много места.

Потребуется приобрести 2 м медножильного мягкого кабеля с показателем суммарного сечения жил не менее Ø 10 мм типа КГ 1х35 (ориентируйтесь на 70 мм²). Какие паспортные характеристики проводника понижающей обмотки важны при выборе:

• долговременная эксплуатация под напряжением до 1000 В;
• продолжительная нагрузка 300А;
• перенесение кратковременных импульсов до 1200 А;

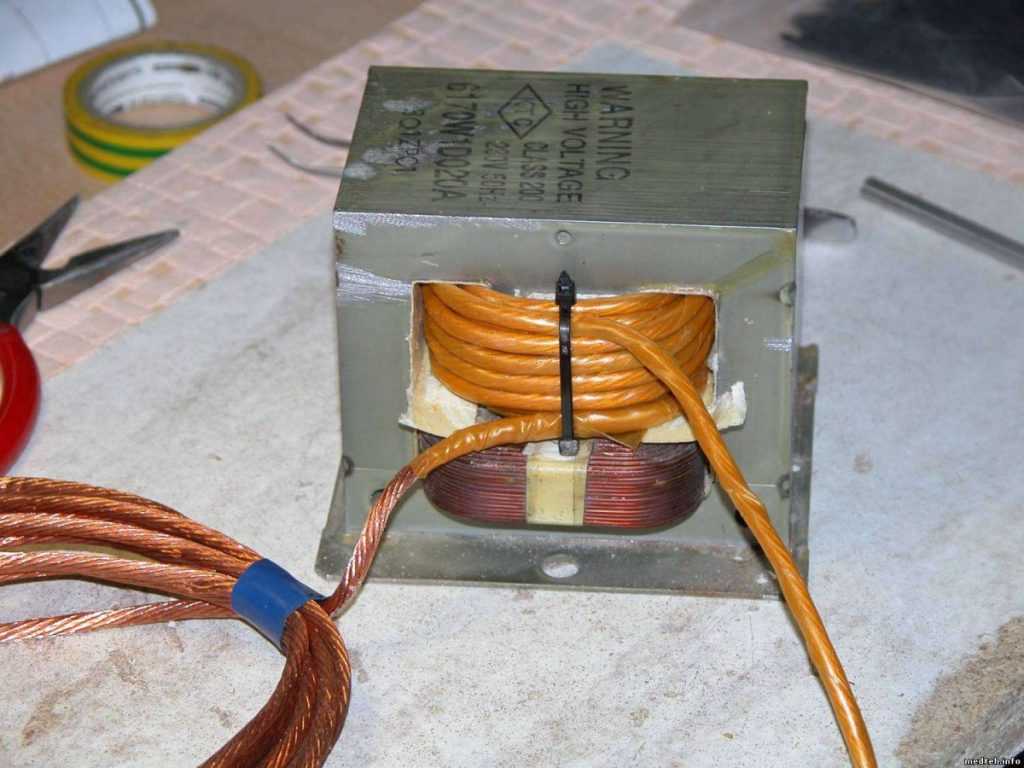

Добавление новой обмотки

Ограничение пространства окон потребуют ухищрений. Облегчение скольжения обеспечивается наложением на внутренние поверхности сердечника 2 слоёв скотча. На углах дополнительные накладки. Нанесение продольных полос парафином на проводник увеличит скольжение.

[stextbox id=’info’]Прокладки из текстолита, если не сохранилась оригинальная изоляция внутри сердечника, будут на пользу. Не забудьте посадить на клей![/stextbox]

Протяжённость кабеля учитывает метраж выводов, и дополнительное удлинение для удобства натяжения при протяжке и укладке по месту. Величина сечения компенсирует уменьшение количества витков.

Максимальное количество витков не превышает 3. Точность расчёта укладки и протяжки обеспечит равную длину выводов. Первый виток фиксируется встречными деревянными клиньями. В дальнейшем трение воспрепятствует скольжению и сдвигу. Натяжением устраняем слабину. Борьба за укорачивание провода – это увеличение тока за счёт снижения сопротивления проводника.

Манипуляции с изменением соотношения количества витков при начальной мощности трансформатора в 0,8 кВт меняют показатели напряжения и тока в десятки раз. Контрольные показатели катушки в сборе укладываются в рамки:

• разбег величин напряжения холостого хода – 1,5–3 В;
• импульсный ток min – 800 А.

[stextbox id=’info’]На этом этапе заботимся об установке защитного кожуха и заземления.[/stextbox]

 Желание удвоить, утроить мощность осуществляется включением дополнительных сборочных единиц. Вариант с упрощением предусматривает последовательное соединение вторичных обмоток. Корректность соединения проверяется прозваниванием цепи во избежание короткого замыкания.

Точечная сварка своими руками из микроволновки с двумя трансформаторами подчиняется простым правилам сложения: ампераж на выходе при последовательном соединении суммируется. Импульсный сварочный ток так же складывается, но минусуются потери сопротивления электроцепи.

Требуется соблюдение следующих условий при объединении трансформаторов:

• количество витков вторичных обмоток уравнивается;
• во избежание противофазы с падением напряжения до нулевой отметки согласовывается направление витков.

Второй способ соединения мощности в единый блок представлен на фото ниже. Следуем тем же правилам последовательного соединения, но одним проводом. Трудоёмкость протяжки и укладки выше.

[stextbox id=’warning’]Трансформаторы с превышением силы тока в 2000 А предназначены к подключению в промышленную сеть. Бытовая сеть не рассчитана на такие нагрузки.[/stextbox]

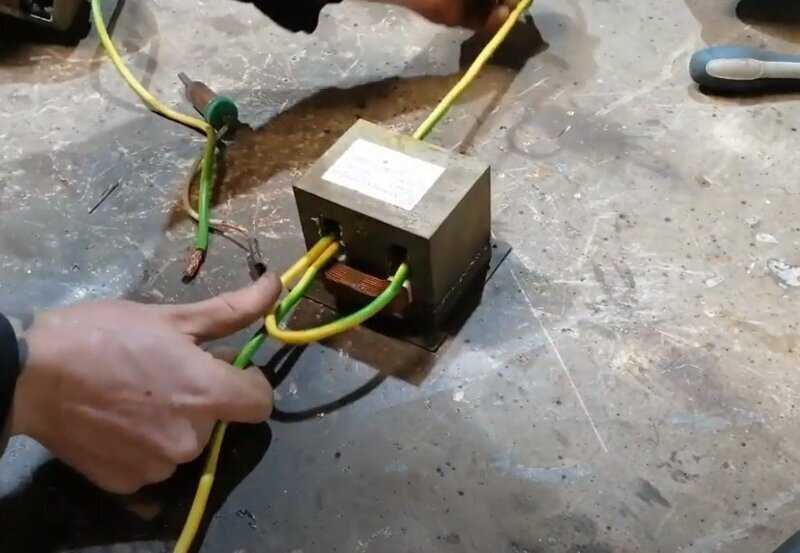

Определение правильности последовательного соединения трансформаторов

Выводы перемотанных сблокированных устройств точечной сварки из микроволновки могут оказаться без заводской маркировки. Тестирование правильности соединения проводится по шаблонной методе:

• Последовательно соединяются пары первичных и вторичных обмоток.
• На коллективный вход подаётся напряжение, на выходе устанавливается вольтметр переменного напряжения.
• Превышение показателя сети говорит об ошибке сборки – спарены разноимённые выводы: идёт обратный процесс, вторичные обмотки повышают, на первичках падение напряжения.
• Отсутствие напряжения – одно из парных соединений выполнено верно, другое – одноимёнными клеммами; Порядок подключения следует изменить.
• Параллельность соединения выразится в удвоении мощности при показателе напряжения, равным сетевому.
• Корректное подключение даст на выходе сумму расчётных 3–6 В.

Электроды

Подбор материала электродов ограничен медью и сплавами. Торговая сеть предлагает промышленные изделия из бронзы, латуни всевозможных конфигураций. Они предназначены для интенсивного использования, быстрой замены. Державки придётся искать или заказывать под посадочные места.

Самостоятельное изготовление из прутков, адаптация жал паяльников подчиняются требованиям целесообразности:

• Соответствие размера сечению провода понижающей обмотки.
• Форма наконечника выполняется с учётом того, что площадь ядра сварки увеличивается относительно поверхности контакта до 3 раз.
• Величина усилия сказывается на способе крепления, формировании оголовка: металлический рычаг клещевого типа развивает давление более 100 кг.
• Ориентация электродов завязана с родом деятельности: сварку внахлёст ведут встречными электродами, аккумуляторов – расположенными параллельно.
• Минимизация диаметра конца электрода допускает снижение усилия сдавливания при хорошем качестве соединения.

Таблица размерного ряда электродов для сварки внахлёст конструкционных сталей. В скобках указаны размеры для сварки сплавов алюминия и меди:

Потребная глубина сварки	Размеры электродов
	Ø тела электрода	Ø спущенного конуса	R сферы
0,5–0,8	12 (16)	4	20 (35)
1–1,2	14 (18)	5	30 (50)
1,5	16 (20)	6	50 (75)
2	20 (25)	8	70 (100)
3	24 (32)	12	100 (150)

Мастеру-самодельщику есть резон остановиться на резьбовом соединении. Жёсткой посадки в домашних условиях добиться сложно. Стяжка болт-гайка с фрезерованными лысками под ключ в этом случае лучший выход.

Альтернативой такому соединению выступает аналог с креплением наконечника к электроду винтовой парой. Этот вариант позволит сэкономить по крайней мере 2 соединительных узла. Величина отверстия превышает диаметр винта не более 0,5 мм. Трудоёмкость изготовления компенсируется надёжностью стяжки.

Концы электродов протачивают на конус. Точки контакта не заостряют, оформляют сферическую поверхность. Шаровый профиль менее поддаётся подгоранию при проскакивании искр разряда, вызванных недостаточным сжатием. Восстанавливается чистота и целостность рабочих зон округлыми движениями напильника.

При планировании активной эксплуатации устройства точечной сварки из микроволновки в качестве производственного оборудования по ремонту автомобилей, другом виде бизнеса, оправдан заказ дублирующих пар электродов. Срок жизни расходных электродов из красной меди короток.

Установка

Важнейшим пунктом выполнения инструкции по изготовлению, эксплуатации точечной сварки из микроволновки есть и будет сокращение протяжённости проводников и плотность соединений. Эти факторы – постоянный источник потерь мощности.

Если сокращение длины токонесущих составляющих выполняется на этапе изготовления, количество узлов соединений сокращается до минимума, то оставшиеся разборные контакты и неподготовленные достаточным образом долговременные соединения – источник постоянных потерь.

Обжимные соединения

То, что хорошо для линейных схем, в сварочном аппарате из микроволновки своими руками даёт осечку. Превратим обжим медного наконечника на проводе из очага роста сопротивления в подобие монолита в два дополнительных шага, благодаря чему наконечник и проводник становятся одним целым:

• лужение зачищенного конца кабеля тугоплавким припоем на полную глубину;
• пайка медью после обжима по кругу.

Сплачивание электрода с инвентарным наконечником ведётся резьбовой парой из сплава меди. Шайбы из этого же металла. Полнота отверстий электрода и наконечника относительно болта минимальна.

[stextbox id=’info’]Резьба при длительном напряжении имеет свойство тянуться. Ослабляйте затяжку по окончании работы.[/stextbox]



Нижний опорный электрод крепится неподвижно к основанию агрегата. Если основа металлическая, прокладка из диэлектрика обязательна. Подвижный верхний крепится на рычаге, обеспечивающем прилегании деталей без зазора за счёт физического усилия.

Возникает вопрос о соосности электродов. Ось и втулка рычага выполняются без люфта во избежание расхождения центров, иначе расплавления заготовок не произойдёт. При упрощении конструкции втулка подгоняется под размер стяжного болта.

Органы управления и контроля

Контрольный орган у сварочного аппарата из микроволновки один – светодиод, предупреждающий, что на сварочное устройство подаётся электроэнергия. Забота о безопасности – вопрос первостепенный. Управление осуществляется силовым рычагом и кнопкой периодического включения.

Длина плеча рычага определяет прилагаемое усилие. Для мощного агрегата применяют трубу прямоугольного сечения. Отношение расстояния ось-электрод к длине рычага показатель кратности увеличения давления.

Возвратный механизм в исходное положение – пружина или резина. Опорная платформа в этом случае усиливается. Принимаются меры воспрепятствования опрокидыванию: к верстаку конструкция крепится струбцинами, саморезами.

Микропереключатель монтируется на рукоять, чтобы высвободить вторую руку. Подключается прерыватель только к цепи первичной обмотки. В момент создания достаточного давления палец касается включателя – подаётся ток.

Пользователь визуально оценивает результат проплавления, ориентир – изменение цвета точки контакта. Ослабление нажатия на кнопку прерывает подачу энергии. Кратковременность включений не исключает перегрева агрегата.

[stextbox id=’warning’]Электроды, трансформатор, проводники работают в экстремальных условиях. Перерывы на охлаждение либо принудительное вентилирование – необходимость.[/stextbox]

Полуавтомат из микроволновки своими руками.

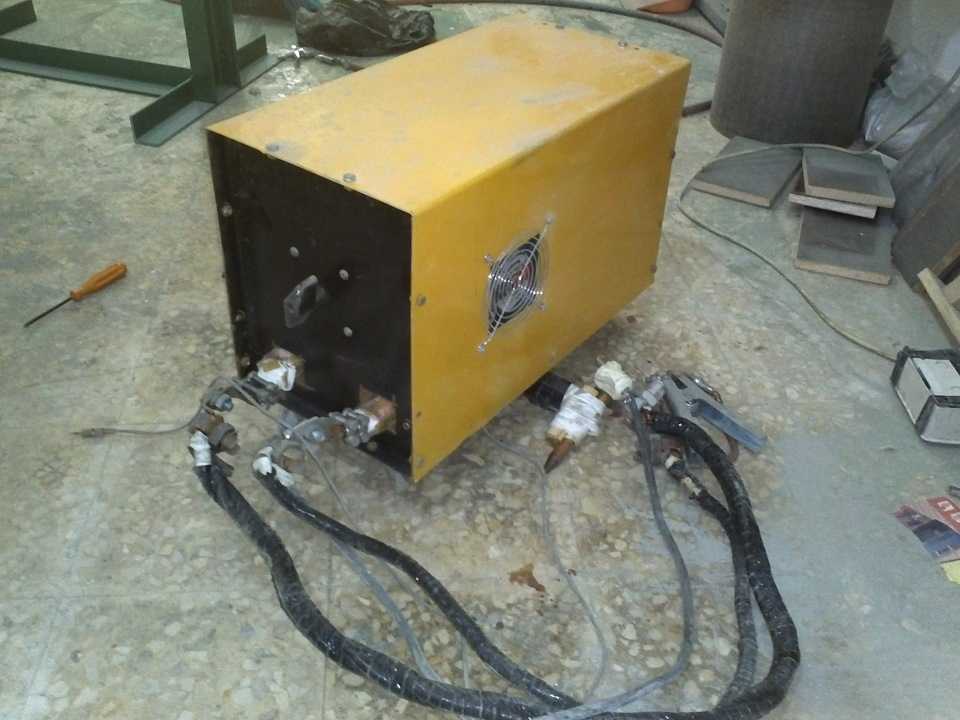

Простой сварочный аппарат из микроволновки

Сварочный аппарат является довольно востребованным устройством как среди профессионалов, так и среди домашних мастеров. Но для бытового использования порой нет смысла покупать дорогостоящий агрегат, поскольку он будет использоваться в редких случаях, например, если потребуется заварить трубу или поставить забор. Поэтому будет разумнее сделать сварочный аппарат своими руками, вложив в него минимальное количество средств.

Главной деталью любого сварочника, работающего по принципу электродуговой сварки, является трансформатор. Данную деталь можно извлечь из старой, ненужной бытовой техники и сделать из нее самодельный сварочный аппарат. Но в большинстве случаев трансформатору требуется небольшая доработка. Существует несколько способов, чтобы сделать сварочник, которые могут быть как самыми простыми, так и более сложными, требующими знания в радиоэлектронике.

Чтобы изготовить мини-сварочный аппарат, понадобится пара трансформаторов, снятых с ненужной микроволновой печи. Микроволновку несложно найти у друзей, знакомых, соседей и т.д. Главное, чтобы она обладала мощностью в пределах 650-800 Вт, и в ней был исправен трансформатор. Если печка будет иметь более мощный трансформатор, то и аппарат получится с более высокими показателями тока.

Итак, трансформатор, снятый с микроволновки, имеет 2 обмотки: первичную (первичку) и вторичную (вторичку).

Вторичка имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригодным для сварки, ее требуется убрать и заменить на проводник с большей площадью сечения. Чтобы извлечь данную обмотку из трансформатора, ее необходимо спилить с обеих сторон детали с помощью ножовки по металлу.

Делать это нужно с особой аккуратностью, чтобы случайно не задеть пилой первичную обмотку.

Когда катушка будет спилена, ее остатки потребуется извлечь из магнитопровода. Эта задача намного облегчится, если просверлить обмотки для снятия напряжения металла.

Проделайте такие же операции и с другим трансформатором. В итоге у вас получится 2 детали, имеющие первичную обмотку на 220 В.

Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Это процентов на 30 увеличит мощность аппарата.

Для изготовления вторички потребуется приобрести 11-12 метров провода. Он должен быть многожильным и иметь сечение не менее 6 квадратов .

Чтобы сделать сварочный аппарат, для каждого трансформатора потребуется намотать по 18 витков (6 рядов в высоту и 3 слоя в толщину).

Можно оба трансформатора мотать одним проводом либо по отдельности. Во втором случае катушки должны соединяться последовательно.

Намотку следует делать очень плотной, чтобы провода не болтались. Далее, первичные обмотки нужно соединить параллельно.

Чтобы детали соединить вместе, их можно прикрутить к небольшому обрезку деревянной доски.

Если измерить напряжение на вторичке трансформатора, то в данном случае оно будет равняться 31-32 В.

Таким самодельным сварочником без труда варится металл толщиной 2 мм электродами с диаметром 2,5 мм.

Следует помнить, что варить таким самодельным аппаратом следует с перерывами на отдых, поскольку его обмотки сильно нагреваются. В среднем, после каждого использованного электрода аппарат должен остывать в течение20-30 минут.

Тонкий металл агрегатом, сделанным из микроволновки, варить не получится, так как он его будет резать. Для регулировки тока к сварочнику можно подключить балластный резистор или дроссель. Роль резистора может выполнить отрезок стальной проволоки определенной длины (подбирается экспериментально), который подсоединяется к низковольтной обмотке.

Сварочник на переменном токе

Это самый распространенный вид аппаратов для сварки металлов. Его просто изготовить в домашних условиях, и он неприхотлив в эксплуатации. Но главный недостаток аппарата – это большая масса понижающего трансформатора , который является основой агрегата.

Для домашнего использования достаточно, чтобы аппарат выдавал напряжение 60 В и мог обеспечить силу тока в 120-160 А. Поэтому для первички , к которой идет подключение бытовой сети 220 В, потребуется провод с сечением от 3 мм 2 до 4 мм 2 . Но идеальный вариант — это проводник с сечением 7 мм 2 . При таком сечении перепады напряжения и возможные дополнительные нагрузки аппарату будут не страшны. Из этого следует, что для вторички нужен проводник, имеющий 3 мм в диаметре. Если брать алюминиевый проводник, то расчетное сечение медного умножается на коэффициент 1,6. Для вторички потребуется медная шина с сечением не менее 25 мм 2

Очень важно, чтобы проводник для намотки был покрыт тряпичной изоляцией, поскольку традиционная ПВХ оболочка при нагревании плавится, что может вызвать межвитковое замыкание.

Если вы не нашли провод с необходимым сечением, то его можно изготовить самостоятельно из нескольких более тонких проводников. Но при этом значительно увеличится толщина провода и, соответственно – габариты агрегата.

Первым делом, изготавливается основа трансформатора – сердечник . Его делают из металлических пластин (трансформаторной стали). Данные пластины должны иметь толщину 0,35-0,55 мм. Шпильки, соединяющие пластины, требуется хорошо изолировать от них. Перед сборкой сердечника просчитываются его размеры, то есть размеры “окна” и площадь сечения сердечника, так называемого “керна”. Для расчета площади используют формулу: S см 2 = a х b (см. рис. ниже).

Но из практики известно, что если сделать сердечник с площадью меньшей 30 см 2 , то таким аппаратом будет сложно получить качественный шов из-за недостатка запаса мощности. Да и нагреваться он будет очень быстро. Поэтому сечение сердцевины должно быть не менее 50 см 2 . Несмотря на то, что увеличится масса агрегата, он станет более надежным.

Для сборки сердечника лучше использовать Г-образные пластины и размещать их так, как показано на следующем рисунке, пока толщина детали не достигнет необходимого значения.

Пластины по окончанию сборки необходимо скрепить (по углам) с помощью болтов, после чего зачистить напильником и заизолировать тканевой изоляцией.

Теперь можно начать намотку трансформатора .

Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% к 60%. Это значит, что на стороне, где размещена первичка, должно быть меньшее количество витков вторички. Благодаря этому при начале сварки обмотка, имеющая больше витков, частично отключится из-за возникновения вихревых токов. При этом повысится сила тока, что положительным образом скажется на качестве шва.

Когда намотка трансформатора будет завершена, сетевой кабель подключается к общему проводу и к ответвлению 215 витка. Сварочные кабели подключаются к вторичной обмотке. После этого контактный сварочный аппарат готов к работе.

Аппарат на постоянном токе

Чтобы варить чугун или нержавейку, требуется аппарат постоянного тока. Его можно сделать из обычного трансформаторного агрегата, если к его вторичной обмотке подсоединить выпрямитель . Ниже приведена схема сварочного аппарата с диодным мостом.

Схема сварочного аппарата с диодным мостом

Выпрямитель собирается на диодах Д161, способных выдерживать 200А. Они обязательно должны быть установлены на радиаторах. Также для выравнивания пульсации тока потребуется 2 конденсатора (С1 и С2) на 50 В и 1500 мкФ. Данная электросхема также имеет регулятор тока, роль которого выполняет дроссель L1. К контактам Х5 и Х4 подсоединяются сварочные кабели (прямой или обратной полярностью), в зависимости от толщины соединяемого металла.

Инвертор из блока питания компьютера

Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор , такой как Thermaltake A2016. Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

Сварочник из электромотора

Чтобы изготовить простой сварочный аппарат из статора электродвигателя, необходимо подобрать сам мотор, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.

Совет! Лучше всего использовать двигатель серии 2А, поскольку в нем будет большое окно магнитопровода.

Раздобыть нужный статор можно в местах, где принимают металлолом. Как правило, он будет очищен от проводов и после пары ударов кувалдой раскалывается. Но если корпус изготовлен из алюминия, то чтобы извлечь из него магнитопровод, потребуется отжечь статор .

Подготовка к работе

Поставьте статор отверстием вверх и подложите под деталь кирпичи. Далее, сложите внутрь дрова и подожгите их. После пары часов прожарки магнитопровод легко отделится от корпуса. Если в корпусе имеются провода, то их также после термообработки можно вынуть из пазов. В результате вы получите магнитопровод, очищенный от ненужных элементов.

Данную болванку следует хорошо пропитать масляным лаком и дать ей просохнуть. Для ускорения процесса можно использовать тепловую пушку. Пропитка лаком делается для того, чтобы после снятия стяжек не произошло рассыпание пакета.

Когда болванка полностью высохнет, используя болгарку, удалите стяжки , распложенные на ней. Если стяжки не удалить, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагрев.

После очистки магнитопровода от ненужных частей потребуется изготовить две торцевые накладки (см. рисунок ниже).

Материалом для их изготовления может послужить либо картон, либо прессшпан. Также нужно изготовить из данных материалов две гильзы. Одна будет внутренней, а вторая – наружной. Далее, нужно:

• установить на болванке обе торцевые накладки;
• затем вставить (одеть) цилиндры;
• все эту конструкцию обмотать киперной или стеклолентой;
• пропитать получившуюся деталь лаком и высушить.

Изготовление трансформатора

После проведения вышеописанных действий из магнитопровода можно будет изготовить сварочный трансформатор. Для этих целей понадобится провод, покрытый тканевой либо стеклоэмалевой изоляцией. Чтобы намотать первичную обмотку, потребуется провод диаметром 2-2,5 мм. На вторичную обмотку потребуется около 60 метров медной шины (8 х 4 мм).

Итак, расчеты делаются следующим образом.

1. На сердечник следует намотать 20 витков провода, имеющего диаметр не ниже 1,5 мм, после чего, нужно подать на него напряжения 12 В.
2. Измерьте ток, протекающий в данной обмотке. Значение должно быть около 2 А. Если получилось значение больше требуемого, то количество витков нужно увеличить, если значение меньше 2А, то уменьшить.
3. Подсчитайте количество получившихся витков и разделите его на 12. В результате вы получите значение, которое указывает, сколько нужно витков на 1 В напряжения.

Для первичной обмотки подойдет проводник диаметром 2,36 мм, который требуется сложить вдвое. В принципе, можно взять любой провод с диаметром 1,5-2,5 мм. Но прежде нужно просчитать сечение проводников в витке. Сначала нужно намотать первичную обмотку (на 220 В), а затем – вторичную. Ее провод должен быть изолированным по всей длине.

Если во вторичной обмотке сделать отвод на участке, где получается 13 В, и поставить диодный мост, то данный трансформатор можно использовать вместо аккумулятора, если требуется завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.

Если вы уложили обе обмотки, и в этой конструкции осталось свободное место, то можно добавить 4 витка шины из меди (40 х 5 мм). В данном случае вы получите обмотку для точечной сварки, которая позволит соединять листовой металл толщиной до 1,5 мм.

Для изготовления корпуса использовать металл не рекомендуется. Лучше его сделать из текстолита или пластика. В местах крепления катушки к корпусу нужно проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.

Самодельный аппарат точечной сварки

Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.

Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.

Аппарат для точечной сварки делается следующим способом.

1. Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.

2. На концах кабеля рекомендуется установить медные наконечники.

3. Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.

4. Далее, следует сделать корпус для аппарата . Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.

5. Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.

6. На одной части сварочных клещей необходимо вырезать небольшой клин . Благодаря ему клещи смогут подниматься выше.

7. Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.

8. Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.

9. От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.

10. Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.

11. От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.

12. Прикрутите выключатель к задней стенке корпуса аппарата.

13. Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.

14. Закрепите на основании трансформатор.

15. Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки . Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
16. Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.

17. Закрепите боковые стенки корпуса.

18. Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.

19. Далее, закрепите на конце выключатель.

20. Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.

21. На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.

22. Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.

23. Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.

24. Для проверки работы агрегата можно взять металлические шайбы и сварить их.

В данном случае результат оказался положительным. Поэтому создание точечного сварочного аппарата можно считать оконченным.

Продолжаем велотему.
Когда ездил на работу на велосипеде, было неудобно возить в рюкзаке — потеет спина. Возить на багажнике неудобно — пакет сползает и норовит попасть в спицы. Нужна небольшая корзинка на багажник, которая удерживала бы небольшой груз от падения. Так как таких небольших корзинок не делают, решено делать самому. Для сборки такой корзинки нужна контактная сварка, она же может варить и аккумуляторы.
Процесс сборки корзинки багажника, батарей аккумуляторов, и самой сварки описан ниже.

«Тело сварки» — трансформатор от микроволновки.
Ножовкой удалена вторичная обмотка, удалены пластины между первичкой и вторичкой. Рекомендую именно ножовку, дремелем или болгаркой легко повредить первичную обмотку, а она еще нужна. В окно вторичной обмотки был заведен (запихан, забит) в 4 руки провод ПВ3 70 квадратных миллиметров, 1 метра достаточно. Провод идет очень тяжело, заправлялся вдвоем.
На провод газовой горелкой напаяны наконечники медные луженые, чисто медные напаять не получилось. К наконечникам крепятся электроды — 10 квадратов меди для сварки аккумуляторов и прямоугольные для сварки прутка или листа.

В случае с прямоугольными электродами они позволяют варить как проволоку, если электроды стоят плоскость на плоскость, так и лист если повернуть верхний электрод на угол, как на фото.
Прямоугольные электроды это пластины от комплекта установки токовых трансформаторов, при электромонтаже они не пригодились а здесь как раз.

«Мозги сварки» — самодельный таймер на микроконтроллере PIC16F628A, ссылка на который в заголовке обзора.
Был закуплен в магазине Chinese Super Electronic market, делаю там не первый и думаю не последний. При заказе в 15-30$ отправляет почтой с нормальным треком, хорошо упаковывает, не косячит с комплектацией. При этом у него обычно цены минимальны или близки к ним.
Кроме пикухи было закуплено
— , 10 наименований по 5 шт — 2,7$ лот 50 шт.
— 50 шт 1,28$
— 10 штук 4,8$
— 10 шт 1,6$
— — 10 шт 13,8$

За основу взята схема из

Из схемы взята силовая часть, прошивку было решено писать самому.
В схеме не понравилось использование двух кнопок — энкодером управлять быстрее и удобнее, малый диапазон выдержек.

Блок питания я обозревал уже , в него добавлен стаб на 5в. Два напряжения питания 5в основные и 12в контрольные идут на контроллер. При выключении питания первым начинает падать напряжение 12в, оно через резистивный делитель идет на ногу контроллера (синий подстроечник, выставил 3в). Контроллер видит ноль на ноге, сохраняет параметры и идет спать.

Выход ноги PIC дает сигнал на оптрон, оптрон открывает тиристор, который в свою очередь включает первичку транса. Нагрева деталей не замечено. Возможно использовать твердотельное реле, как в предыдущей статье на этом ресурсе. Я тоже в прошлом сварочнике использовал твердотелку, но оптрон+тиристор меньше и дешевле при закупке по 10 шт.

Энкодер был закуплен ,
В нем уже есть резисторы подтяжки, энкодер не только крутится но и нажимается.
При нажатии на энкодер цифра начинает плавно мигать (сделал изменение яркости по синусоиде) — показывает количество импульсов до 9, то есть варить можно повторным или тройным импульсом, пауза между импульсами равна длительности импульса, скважность 50% в общем. При повторном нажатии энкодера запоминает параметр в память (проверяет изменился ли он) и переходит опять в режим работы.

Индикация на двух светодиодных семисегментных индикаторах, индикация динамическая.

При сварке обычно нужны свободными обе руки, для запуска сварки была сделана педаль — кнопка звонка.

При включении таймер на 1 сек показывает-напоминает количество импульсов.
Потом индикация выдержки
.2 -0,02сек
0,2 -0,2 сек
2,2 -2,2 сек.
максимум 9,9 секунд, минимум 0,01 сек.
При нажатии педали и отработке выдержки показывается — —
Пинцет на должен дергаться при отработке выдержки, не очень наглядно получилось.
работы таймера 1,33 мин

Физически таймер собран в корпусе блока питания принтера HP, от него использована плата, как несущий элемент и разъем питания предохранитель и фильтрующие конденсаторы на входе.
Что то собрано на стойках, что то приклеено на термоклей, в общем все элементы колхоза. Как ни странно, все работает.

Слабонервным и перфекционистам фото потрохов не смотреть

Сварки гвозди 4+4мм.

Результат после

Результат сварки

Багажники, на оба багажника хватило 1 кг проволоки оцинковки 3 мм, цена около 1.5-2$
Мой ячейка 4*4см, жены для велосумки ячейка 5*5 см

Сварка батарей для шуруповертов

Остатки оцинковки

UPD.
Добавлено фото покрупнее

Краткое описание принципа действия и сборки:
Контактная сварка — процесс образования неразъёмного сварного соединения путём нагрева металла проходящим через него электрическим током и пластической деформации зоны соединения под действием сжимающего усилия. (Вики)
То есть нужен большой ток и усилие сжатия. В промышленных аппаратах усилие сжатия и ток регулируются электроникой, есть сварочники с гидравлическим сжимом. Самые простые те, где сжимаются руками, как в моем варианте. Еще необходим ток. Трансформатор от микроволновки позволяет заменить вторичную обмотку, вместо повышающей ставим понижающую. Напряжение большого значения не имеет, ток получается достаточный. При использовании бОльших трансформаторов возможно повреждение проводки, токи первичной обмотки в трансформаторе микроволновки в районе 15-20 ампер, хороший домашний вариант.
Кроме силовой части, которая обеспечивает ток и иногда прижим, иногда необходима электронная часть. Можно поставить в первичную обмотку автоматический выключатель на 16А, как в подъездном щитке, и с помощью него руками «на глаз» задавать временную выдержку воздействия тока на.
Например так

Если хочется немного удобства, держать обе обеими руками то можно добавить кнопку. Но не каждая кнопка выдержит токи в 15 ампер, для этого можно использовать твердотельное реле или пускатель. Если катушка пускателя или вход твердотельного реле низковольтный, не 220В, то нужен блок питания. Такой вариант на следующей картинке.

Блок питания дает 12 или 24 или любое другое безопасное напряжение, оно через кнопку К включает реле/пускатель, ногой нажимать удобно и кнопка не выгорает.
При больших выдержках порядка 2-5 сек и больших деталях это допустимо. Но при сварке аккумуляторов обычно используются пластины 0,1-0,2мм толщиной и необходимы короткие выдержки порядка 0,01-0,1 сек. Такие выдержки сложно отработать руками, превышение времени выдержки это прожег пластины, а иногда и аккума, а они не дешевы.
Для повторяемости результата ставится электронный таймер, который формирует необходимые короткие выдержки.
На следующей картинке схема с таймером.

Итого почти самый продвинутый вариант — трансформатор с замененной вторичкой, таймер кнопка, блок питания, можно комбинировать по вкусу. Например если таймер на 220в то блок питания не нужен, но может поджариться нога, если на педали будет 220в.

Краткая инструкция по сборке:
-Найти микроволновку, разобрать, извлечь транс (он 2/3 веса микроволновки).
-Проверить, живая ли первичная обмотка, она обычно намотана более толстым проводом, прозвонить. Не включать! Возможно появление высокого напряжения на вторичной обмотке и корпусе трансформатора.
-Аккуратно удалить обмотку с самый тонким проводом, если толстая живая. Зажать в тиски, спилить ножовкой или любым другим не особо мощным инструментом, остатки выбиваются.
-Удалить шунты (пластины между первичной и вторичной обмоткой).
-Бывает еще несколько витков накальной обмотки. Ее тоже можно удалять.
-В освободившееся окно намотать вторичную обмотку. Для сварки аккумуляторов достаточно 35 квадратов меди, для более толстых материалов 70-100мм. Возможно придется снять заводскую изоляцию и изолировать термоусадкой/изолентой. Два-три витка обычно достаточно. Провод называется ПВ3*70 или провод сварочный. Может ПВ5*70, но таких не видел.
-Оконцевать провод. Обычно используют наконечники медные луженые, наконечники медные. Можно обжать или напаять их или и то и другое.
-Закрепить на концах провода электроды. Для сварки аккумуляторов достаточно 10 квадратов меди (ПВ3*10), Для более толстых металлов изготавливаются электроды из медного прутка большого диаметра, на концах заточены. Чем лучше соединение электродов и провода и чем короче провод тем больше ток и лучше сварка.
— Добавить таймер, кнопку, корпус по вкусу. Можно добавить на рычаг верхнего электрода светодиод, освещающий рабочую зону. Можно добавить еще одну обмотку на 3-5 витков и припаять к ней зуммер 5В (белый провод у меня на фото), он будет пищать при сварке.

Ссылка на прошивку

RV2 подстроить до 3в, ниже лог. 0 и идет команда сохраняться в память.
Мотор-энкодер, две кнопки чтоб крутить его, кнопка сработки и кнопка энкодера
порты В для индикатора — ABCDEFG-2345610
индикаторы у меня sc56-11gwa, то есть общий катод.

Осциллограммы
в названии видно выдержку в сек.
В первой выдержка 0,01 сек, импульсы по одному вручную, правее 5 импульсов по 0,01
остальные все по 5 импульсов автоматом через паузу, равную выдержке.

Сварка батареи электровелосипеда

Это видео с прошлого сварочника, там 3 витка *35мм
Провод более тонкий и гибкий, суть та же.
Пластина 0,1*4мм Планирую купить +135 Добавить в избранное Обзор понравился +160 +286

Сделать сварочный аппарат можно из ненужного высоковольтного трансформатор от отслужившей свой срок микроволновой печи.

Итак, если Вы домашний мастер, ну или хотя бы не боитесь когда жужжит дрель)), Вы знаете — каким иногда не заменимым инструментом может стать электро .

Но не стоит сразу бежать за не дешевым аппаратом в магазин. Достаточно применить немного терпения, сноровки и у Вас получится изготовить вполне достойную дуговую сварку и в домашних условиях. Для изготовления этого чудо-девайса нам потребуется:

1. Трансформатор микроволновой печи
2. Корпус от блока питания ПК
3. 1,5 — 2 метра сварочного кабеля типа КГ
4. 5 метров одножильного алюминиевого провода АПВ сечением 2,8 — 3 мм.
5. Один щуп на 60 ампер (крокодил)
6. Рукоять от паяльника
7. Контактная группа (не близко посаженных контактов)
8. Не нужная щелочная батарейка (формфактор батарейки — D (E95))
9. Изолента

В первую очередь необходимо спилить вторичную обмотку с трансформатора. Она уложена очень плотно, поэтому кроме как пилить по другому её не вытащить))

Чтобы не повредить первичную обмотку во время работы ножовкой рекомендуем подложить между ними металлическую пластину (стальную линейку) закрепив её аптечной резинкой вокруг трансформатора.

После того, как трансформатор будет освобождён от штатной вторичной обмотки, необходимо намотать на освободившееся место 28-30 витков 3-2,8 миллиметрового алюминиевого провода АПВ. Должно получиться 4-5 слоёв такой обмотки.

Проверьте вольтметром (в режиме переменного тока) выходное напряжение, оно должно составлять 15-20 вольт!

Из блока питания вытаскиваются все внутренности за исключением штатного разъёма питания и выключателя. Освободившиеся провода от разъема питания, после выключателя, обжимаются контакты под разъем первичной обмотки трансформатора или припаиваются паяльником (в зависимости от конфигурации трансформатора). Желательно установить предохранитель на 20 — 30 ампер между выключателем и трансформатором.

В корпусе БП, ножницами по металлу, вырезается отверстие под контактную группу. Устанавливается контактная группа, к которой подключается вторичная обмотка трансформатора.

На конце одной половины присоедините щуп (крокодил) и очень хорошо за изолируйте изолентой место соединения. Этот провод вы будете присоединять к корпусу свариваемого изделия и он будет служить Вам «землей».

На конце второго провода присоедините ручку сварочного аппарата, которая изготавливается следующим образом.

Возьмите ручку от не нужного паяльника, вытащите из неё все внутренности за исключением кожуха паяльника. Вставьте в кожух паяльника графитовый стержень от большой щелочной батарейки типа D (E95), хорошо обожмите стержень плоскогубцами и плотно утрамбуйте в него конец второго отрезка силового кабеля распущенного на конце.

Совет: можно использовать готовый магазинный комплект сварочного кабеля при наличии.

Присоедините силовые провода к контактной группе сварочного аппарата. Всё, сварочный аппарат готов!

Смотрите также видео, которое подробно описывает процесс изготовления сварочного аппарата из микроволновки:

Внимание! Есть риск поражения электрическим током. Будьте осторожны!

Внимание! Во время работы со сварочным аппаратом всегда одевайте специальные сварочные очки.

— для его самостоятельного изготовления в домашней мастерской потребуется, (как один из вариантов) трансформаторы от уже не нужной вам микроволновой печи, два вентилятора, можно взять их от компьютерного блока питания и нужно будет подобрать подходящий корпус.

Иногда в своем хозяйстве, особенно в частном доме, возникает необходимость произвести какие-нибудь небольшие сварочные работы. У меня уже давно была мысль сварганить для себя сварочный аппарат своими руками. Тем более с моей специальностью электрика, по которой я проработал больше двадцати лет, особой сложности не представляло. Поэтому, забегая вперед скажу, что времени для создания данной конструкции у меня заняло около 7 часов — это в общей сложности. Однако, прежде чем приступать к реализации этого плана вы должны иметь определенные навыки в электротехнике и точное понимание, что вы должны делать в процессе конструирования. Если же у вас не хватает опыта и знаний в этом деле, то лучше вообще не браться за этот проект, а приобрести сварочный аппарат в магазине. p>

Сварочный аппарат из микроволновки своими руками — специально для тех кто намерен сделать такой сварочник, хотелось бы сразу сделать акцент на том, что некоторые моменты описанные в этом обзоре, представляют определенную сложность.

Исходя из этого можно сделать определение, что базовой основой для будущего сварочного аппарата является трансформатор взятый СВ-печи. То есть магнитопровод из электротехнической стали, на котором намотаны две разные катушки медного провода покрытого термостойкой эмалью и имеющие определенное количество витков. Одна катушка имеет больше витков и выполняет функции первичной обмотки, а подключается к бытовой электросети. Другая обмотка, содержащая меньшее количество витков, а следовательно и низким напряжением, но с большой величиной тока является вторичной.

Вследствие того, что стандартный трансформатор от микроволновой печи создает на вторичной обмотке напряжение порядка 2000v, которое значительно превышает необходимое для сварки, поэтому его нужно снизить путем уменьшения количества витков. На снимке показан штатный трансформатор используемый в СВ-печи, который я несколько изменил. Конечная цель его модернизации — снизить рабочее напряжение и вместе с тем увеличить ток. Кто имеет опыт сварочных работ, тот наверняка знает, что маленькая сила тока на электроде не даст качественного сварочного шва, а чересчур высокая будет преждевременно плавить электрод и прожигать свариваемый металл.

И так начинаем подготовку трансформатора к перемотке. Прежде всего нам нужно убрать стандартную вторичную обмотку. Для этого нужно сделать аккуратный пропил ножовкой по металлу в двух местах катушки, так что бы не задеть первичную, а затем полностью убираем ее из катушки. Далее начинаем наматывать свою вторичную обмотку, но уже эмалированным проводом с большим сечением, укладывать его нужно виток к витку.

Здесь я намеренно не стал указывать точное количество витков и диаметр провода вторички, так как эти значения нужно подбирать исходя от требуемой выходной мощности и сечения сердечника трансформатора. Эти параметры можно свободно высчитать на специальном калькуляторе в режиме онлайн или воспользоваться таблицами расчета, коих также в сети интернет предостаточно.

Изготовленную обмотку, для лучшей изоляции, желательно покрыть лаком.

Теперь нужно определиться с корпусом для установки в него изготовленной конструкции, у меня нашелся вот такой:

Закрепил трансформаторы в корпусе как показано на фото, сначала установил один потом другой. Выходной ток сварочного аппарата у меня составил в пределах 50А.

На этом этапе нужно соединить первичные обмотки по параллельной схеме, а вторичные соединяем последовательно.

В конечном результате я получил на выходе рабочее напряжение около 38v и ток 60А с нагрузкой.

В торцовой поверхности корпуса сделал вырезы и встроил туда пару вентиляторов от блока питания ПК, работающих на вытяжку нагретого воздуха, снизу корпуса просверлил отверстия для циркуляции охлаждающего воздуха.

В своем доме часто возникает потребность в использовании сварочного аппарата. Покупка готового агрегата заметно скажется на семейном бюджете. Выход из положения можно найти, сделав своими руками сварочный аппарат из старой микроволновки.

Финансовые затраты минимальные, а возможности вполне достаточные для решения домашних проблем. Главное, чтобы трансформатор СВЧ-печи был в рабочем состоянии. Именно этот блок микроволновки сможет обеспечить стабильную подачу электроэнергии для сварки металлических деталей.

Ненужная микроволновая печь легко найдется у друзей, соседей, среди собственного старого хлама. Наш народ привык хранить на всякий случай бывшее в употреблении оборудование, чтобы соорудить из него что-то своими руками.

Достаточно небольшой СВЧ-печки. В большинстве случаев хватит мощности, равной 800-650 Вт. Если значения мощности микроволновки будет выше, возможности сварочного аппарата увеличатся.

Трансформатор имеет две различные обмотки. Одна является первичной, имеет большее количество витков, используется при подключении к централизованной сети снабжения электричеством.

Другая обмотка – вторичная – имеет меньше витков. Для изготовления сварочного аппарата своими руками она не нужна. Задача умельца состоит в ее аккуратном изъятии из трансформатора микроволновки.

Чтобы не повредить первичную обмотку, которая расположена очень близко к вторичной, можно между ними проложить и зафиксировать металлическую пластину, линейку.

После этого ненужную часть можно спилить ножовкой, не опасаясь повредить витки первичной обмотки. Можно очень осторожно отсечь все ненужное зубилом. Тщательно выверяйте усилия своих рук, чтобы не повредить блоки микроволновки, которые нужно сохранить для сварочного аппарата.

Следует повторить процедуру с другой стороны, аккуратно удалив накальную обмотку. После спиливания, из корпуса трансформатора нужно вытащить все провода вторичной обмотки до полного освобождения обеих ниш. Упрощает очистку трансформатора микроволновки высверливание всего лишнего дрелью.

Иногда обмотки расположены друг к другу очень близко. Аккуратно удалить их можно только разобрав сердечник, а потом заново склеив своими руками.

Новая обмотка

В получившихся нишах делают новую вторичную обмотку из эмалированного или медного провода большого диаметра. Минимальный размер сечения должен составлять 1 см.

Провода могут быть не цельными, а многожильными. Важный показатель для сварочного аппарата из микроволновки – это суммарный диаметр проводов. Укладывать их нужно плотно, не оставляя зазоров.

Точный размер сечения и требуемое количество витков можно вычислить по специальным таблицам или с помощью он-лайн калькуляторов, ориентируясь на размеры сердечника и необходимую мощность на выходе. Некоторые умельцы подбирают опытным путем. На концах обмотки следует хорошо закрепить наконечники.

Трансформатор, изъятый из микроволновки, для использования в новом качестве готов. Он сможет поставлять ток, сила которого достигает 1000 А, что вполне достаточно для домашнего агрегата. Главная часть для контактной сварки сделана своими руками из старой микроволновки.

Если нужен более мощный сварочный аппарат, придется переделать два трансформатора. Подключение двух трансформирующих блоков выполняется последовательно.

Важно соединить одноименные обмотки, иначе произойдет замыкание. Правильность действия проверяется по маркировкам или с помощью вольтметра. Когда подключены оба трансформатора из микроволновок, следует проверить силу тока.

Она не должна превышать 2000 А. Большие значения станут причиной перегрузки домашней электросети, и сварочный аппарат либо вообще не будет работать, либо будет прожигать металл.

Изготовление корпуса

Вариантов изготовления корпуса для сварочного аппарата есть несколько. Некоторые мастера делают корпус из дерева. Однако, удобнее всего пользоваться сваркой из трансформатора от микроволновки, если разместить аппарат в корпусе от системного блока компьютера. Найти старый «системник» несложно. Они тоже накапливаются у многих дома при замене устаревшей техники на новые модели

На фрагмент корпуса с вентилирующими отверстиями снизу прикручиваются ножки. Можно взять опорные ножки от ненужного видеомагнитофона, проигрывателя, любой другой техники.

В боковой части корпуса сварочного аппарата следует вырезать окошко, закрыть его диэлектрической пластинкой из любого термостойкого изолирующего материала. В связи с тем, что клеммы на пластине будут нагреваться, следует исключить расплавление пластины.

Использование корпуса от компьютера удобно по нескольким причинам:

• у него присутствует кнопка включения и выключения;
• на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
• ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
• конструкция имеет достойный внешний вид.

На термоизолирующей пластине имеет смысл установить светодиодную индикацию. Это поможет легко заметить состояние сварочного аппарата.

Выбор электродов

Для правильного выбора электродов контактной сварки полезно посмотреть ГОСТы, в которых оговорены все требуемые параметры. Удобный доступ к месту будущего шва обеспечивают электроды прямой формы. Диаметр медных прутьев не может быть меньше диаметра рабочих проводов.

Соединение лучше сделать спаиванием. Это уменьшит вероятность окисления при работе. В связи с тем, что электроды неизбежно расходуются при сваривании, их нужно своевременно затачивать.

В идеальном состоянии электродные концы должны иметь форму отточенного карандаша. Результат работы на аппарате из микроволновки после наработки некоторого опыта будет неотличим от заводской контактной сварки.

Важные дополнительные устройства

Для получения хорошего шва процессом следует умело управлять. Система включения сварочного аппарата может быть использована от старого системного блока.

Для удобства при работе потребуются хорошие рычаги оптимальной длины, которые помогут удерживать деталь и прижать ее. Нетрудно смонтировать самому рычажный механизм на винтах.

Если он будет размещен на самом рычаге, у мастера появится возможность дополнительных манипуляций, освободится вторая рука при работе со сварочным аппаратом.

Для домашней сварки достаточны не очень большие прижимные усилия. Для толстой листовой стали сварочный аппарат, сделанный своими руками, не подойдет по многим причинам. В частности, возможностей трансформаторов из микроволновки для этого не хватит.

Если нужно провести сварку в нескольких точках, вполне достаточно рычага, имеющего длину около 60 см. Это позволит сэкономить физическую нагрузку мастера. Давление на рабочую точку будет в 10 раз больше, чем сила прилагаемая сварщиком.

Для обеспечения статичного положения аппарата из микроволновки, нужно с помощью струбцин накрепко зафиксировать его на рабочей поверхности.

Хорошее сваривание происходит при контакте электродов с рабочей деталью строго определенное время, которое можно при наличии опыта определить зрительно. Если на опыт полагаться не приходится, имеет смысл смонтировать специальное реле.

Во время всего периода работы сварочный аппарат, сделанный из микроволновки, должен хорошо охлаждаться одним или несколькими вентиляторами. Помимо этого всегда полезно делать паузы в работе, позволяющие охладиться оборудованию и отдохнуть мастеру.

Как сделать контактную сварку из трансформатора микроволновки

Содержание

• 1 Как работает точечный сварочный аппарат
• 2 Изъятие и сборка трансформатора из СВЧ печи
• 3 Как соединить два трансформатора
• 4 Создание электродов
• 5 Элементы управления

Обладать личным сварочным аппаратом хотят многие домашние умельцы. Но не всегда это обязана быть громоздкая аппаратура, так как бытовые операции предполагают использование более востребованного варианта – точечной сварки. Современный рынок предлагает массу вариантов – от наиболее бюджетных до дорогостоящих. Однако покупка не всегда целесообразна ввиду возможности самостоятельного изготовления. Далее рассмотрим, как создается точечная сварка из микроволновки, ее особенности и последовательность действий. Естественно, что сваривать серьезные конструкции не выйдет, но для выполнения мелкого ремонта вполне подходящий вариант.

Содержание

1. Как работает точечный сварочный аппарат
2. Изъятие и сборка трансформатора из СВЧ печи
3. Как соединить два трансформатора
4. Создание электродов
5. Элементы управления

Как работает точечный сварочный аппарат

Чтобы расплавить металл требуется приложить большую силу тока. Уровень напряжения в этом случае не важен. Зачастую применяется уровень до 3 вольт.

Проводить эксперименты с различным уровнем тока не стоит. Каждый рассматриваемый вариант сварочного аппарата из трансформатора от микроволновки прошел неоднократное испытание. Мощности используемого трансформатора требуется подбирать из планируемой толщины соединяемых заготовок. Например:

• Толщина до 1 мм – хватит мощности в 1000 Вт;
• До 2 мм – достаточно 2000 Вт;
• До 3 мм – уровень 5000 Вт.

Первичная обмотка подбирается из расчета общей мощности собираемого устройства. Так как своими силами создать трансформатор весьма проблематично, то лучше использовать уже готовый вариант, применяя трансформатор от микроволновки. Этот вариант отлично функционирует со следующими особенностями:

• Излучающие элементы печи требуют напряжения в несколько тысяч вольт. Однако уровень силы тока не играет никакой роли;
• Мощность на обмотках одинаков. Увеличивая число витков на вторичной обмотке, величина напряжения будет также увеличиваться, теряя силу тока;
• Трансформирующие элементы в СВЧ печах имеют мощность до 3000 Вт. Этого хватит для создания контактной сварки своими руками.

Требуемые детали можно легко найти на радиорынках или изъять в своей старой печи. Выход из строя старых микроволновок характеризуется перегоранием вторичной обмотки, так как она имеет меньший диаметр.

Создаваемый уровень тока в 1 кА позволит с легкостью расплавить металл в точках контактирования, обеспечив надежное сваривание. Добиться этого можно от трансформатора в 3 кВт.

Принцип сваривания может наглядно объяснить видео урок.

Изъятие и сборка трансформатора из СВЧ печи

В любой микроволновке имеется магнетрон. Он, как было сказано, нуждается в повышенном напряжении. Встроенный трансформатор обладает меньшим количеством витков в первичной обмотке и больше во вторичной, на которой наводится напряжение до 2000 Вольт. При наличии удвоителя это значение увеличивается еще в 2 раза. Это свойство используется при создании точечной сварки своими руками из микроволновки.

Проводить извлечение трансформатора необходимо с аккуратностью. Во избежание повреждения устройства не следует использовать тяжелые инструменты. Для начала удаляется корпус и все крепежные элементы. Трансформирующий элемент вынимается с точки фиксации. В этом устройстве потребуются магнитопровод и первичная обмотка, обладающая более толстым проводом и меньшим числом витков.

Вторичная обмотка в конструкции не нужна и она должна быть удалена. Это можно сделать молотком и зубилом. Как сделать вырубку наверняка учить не стоит. Однако необходимо делать это аккуратно, чтобы не навредить первичной обмотке. Возможно, что во время работы вы отыщете шунтирующие устройства, которые используются в некоторых типах печей. Их также необходимо удалять.

При наличии магнитопровода не на клеевой основе, а на основе сварки, то извлекать из него обмотку удобнее будет стамеской или ножовкой по металлу. Обмотка может быть достаточно плотно посажена в магнитопроводе. В этом случае потребуется высверливание или удаление подручными средствами. Также необходимо выполнять аккуратно во избежание повреждения магнитопровода.

Далее сборка контактной сварки из микроволновки своими руками предполагает создание новой вторичной обмотки. Чтобы ее создать потребуется наличие целого провода, имеющего диаметр не меньше, чем 100 мм2, что соответствует 1 см. Возможно даже применять пучок из проводов, обеспечивающих подходящий диаметр. Когда вы создадите новую обмотку в вашем трансформаторе можно будет создавать силу тока до 1 кА.

Если есть желание собрать дуговую сварку из микроволновки более мощной, то одного трансформирующего элемента может быть не достаточно. В этом случае потребуется совмещать два элемента из двух СВЧ.

Достаточно будет создать два — три витка. При наличии слишком толстой изоляции, можно ее убрать и заменить на более тонкую, например, тканевую. При использовании сразу двух трансформаторов вторичную обмотку необходимо делать общую. Однако в этом случае необходим верно соединять выходы с первичных.

Как соединить два трансформатора

Создавая сварку из микроволновки своими руками из двух трансформаторов возможно добиться значительного увеличения мощности устройства. В этом случае можно добиться повышения до двух раз.

В подобной же пропорции будет увеличиваться сварочный ток. Однако будут иметься существенные потери, так как сопротивление цепи будет также велико. При этом концы вторичной обмотки требуется соединять с электродами.

Если у вас имеются 2 трансформатора, но их напряжения не хватит для того, чтобы сделать сварочник, то можно последовательно соединять их выходные обмотки. Но необходимо равное число витков на каждом элементе. Это также делается в случаях, когда на магнитопроводе не получается намотать необходимого количества витков.

Также, когда собирается подобный аппарат своими руками необходимо контролировать направление витков и их согласование между собой. Иначе возможно создание противофазы и получение практически нулевого итогового напряжения. В качестве эксперимента при определении правильности соединения можно задействовать провода малого сечения.

Создание электродов

Делая точечную сварку из трансформатора от микроволновки требуется создать подходящие электроды. При этом они по диаметру обязаны соответствовать диаметру проводов, с которыми будут соединяться. Для этого подойдут медные прутки, а при небольших мощностях можно применять жало от профессионального паяльника.

Работая, самодельная точечная сварка активно изнашивает электроды. Для корректировки геометрических размеров они нуждаются в постоянной подточке. Соответственно с течением времени их придется заменять.

Чтобы соединить аппарат с электродами необходимо использовать провода как можно короче.
Иначе будут существенные потери мощности. Они также будут иметь место при наличии большого количества соединений.

Чтобы повысить эффективность аппарата, созданного своими силами, можно на проводах, соединяющих электроды, создать медные наконечники. Так можно избежать появляющихся потерь мощности в точках контактирования.

Провода требуется подбирать довольно большого диаметра. Для облегчения пайки можно использовать луженые наконечники. Так как электроды выполняются съемного типа, в точках фиксации с наконечником пайку делать не следует. Естественно, что в этих точках будет происходить окисление и последующие потери мощности. Однако очищать их существенно легче, чем при обжатых наконечниках.

Наконечники фиксируются с электродами простым болтовым соединением. Его необходимо создавать надежным, чтобы не происходило повышение переходного сопротивления, способствующего потере мощности споттера. Целесообразно создать отверстия равного диаметра в обоих деталях.

Соединительные элементы лучше подбирать медные или сплава, который имеет минимальное электрическое сопротивление.

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные — выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.
Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении. Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата.

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей.  Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

Точечная сварка своими руками из микроволновки

Главная » Оборудование » Точечная сварка своими руками из микроволновки

Есть масса методов сварки и каждый из них применяется в определенных условиях и для сварки определенных материалов. Методы сваривания материалов могут быть разными, а результат один — прочное неразъемное соединение. Оно образуется в результате активирования межатомных связей под действием определенной катализирующей энергии — либо механической, тогда сваривание производится методом пластической деформации, либо термической, тогда сваривание производится под воздействием тока и нагрева деталей. Хорошо справляется с этой задачей точечный метод сварки, а об аппарате для этого вида работ мы сегодня поговорим.

Содержание:

1. Мини точечная сварка для моделизма и для аккумуляторов
2. Точечная сварка из трансформатора микроволновки
3. Сборка устройства и электроды точечной сварки

Мини точечная сварка для моделизма и для аккумуляторов

Точечная сварка — это сварка контактным способом. Она стала одной из самых удобных и применяемых даже на бытовом уровне, поскольку аппаратура для проведения работ довольно компактна и проста в использовании. Термомеханический процесс сварки происходит в несколько этапов:

1.  Детали помещаются между электродами устройства.
2. Плотно сжимаются в нужном положении.
3.  Через них пропускается электрический ток.
4.  Детали прогреваются до предела пластичности.
5.  После этого происходит процесс точечной деформации, во время которого детали соединяются между собой.

В промышленности точечная сварка используется для соединения листового металла разной толщины, а бытовые аппараты для точечной сварки отлично подходят для моделизма, мелких ремонтных работ по бытовой технике и сваривания аккумуляторов. Нагревание происходит в импульсном режиме, сам импульс длится не более одной десятой секунды, при этом сварочное ядро образуется в диаметре около 10 мм. Мини сварочный аппарат имеет массу преимуществ перед другими видами сварки, а именно:

• бытовой сварочный аппарат удобен в использовании как дома, так и в мастерской;
• обеспечивает высокую прочность соединения;
• это один самых экономных видов сварки.

Тем не менее, есть у точечной сварки и недостатки — невозможность добиться герметичного шва и высокая стоимость аппарата. Если с первым недостатком мы сделать ничего не сможем, то точечная сварка своими руками из микроволновки позволит получить аппарат практически бесплатно. Также Вы можете купить сварочный аппарат в Харькове

Точечная сварка из трансформатора микроволновки

Для сборки устройства идеально подходит трансформатор от микроволновки, который мы будем дорабатывать и на его основе строить аппарат. Цель реконструкции трансформатора от микроволновой печи — получения на выходе кратковременного импульса не менее 1000 А. Такие параметры прибора позволят без проблем проводить сварку стали толщиной до миллиметра, при этом мощность на выходе трансформатора будет составлять около четырех киловатт при потребляемых 800 Вт.

Доработка трансформатора проходит в несколько этапов, и в первую очередь, нужно достать трансформатор из микроволновки. С остальными деталями можно не любезничать, поскольку в трансформаторе нас интересует только сердечник и первичная обмотка. (Она отличается проводом большего диаметра и меньшим количеством витков. ) Все остальное можно смело удалять, только нужно следить за тем, чтобы не повредить нужную обмотку. Если микроволновка посредственного качества, что в нашем случае лучше, удаление тонкой вторички не представит сложностей. На ее место наматывается провод сечением не менее 100 мм², независимо от количества жил. На этом этапе важно максимально плотно намотать толстый провод на сердечник.

Сборка устройства и электроды точечной сварки

В зависимости от того, какие выбраны трансформаторы, может понадобиться получить на выходе большую мощность. Для этого необходимо подсоединить еще один трансформатор, согласно схеме, приведенной ниже.



После этого проверяют напряжение холостого хода на выходе трансформатора. Если ток не превышает 2000 А, устройством можно пользоваться. Схема управления устройством показана на фото и выполняется она с применением обычных деталей указанного номинала.

Точечная сварка из микроволновки сваривает, как и любая другая сварка, при помощи токопроводящих электродов. Один из электродов неподвижный, второй — подвижный электрод. При сборке нужно стараться сделать так, чтобы провод, который подходит к электродам был как можно короче, чтобы избежать потери напряжения. Наконечники, как правило, выполняют из медного прута толщиной около 15 мм.

Все работы по закреплению проводов и электродов проводятся резьбовыми соединениями, причем нужно учесть, что самые большие потери мощности приходятся именно на контакты. Учитывая довольно сильный нагрев во время работы, при интенсивном использовании ставят вентилятор охлаждения, укрепляя его на корпусе.

Это основные вопросы, которые необходимо знать, чтобы подготовить трансформатор от микроволновой печи для контактной сварки своими руками. Удачной работы!

Сварочный аппарат из трансформатора микроволновки (для точечной сварки)

В своем доме часто возникает потребность в использовании сварочного аппарата. Покупка готового агрегата заметно скажется на семейном бюджете. Выход из положения можно найти, сделав своими руками сварочный аппарат из старой микроволновки.

Финансовые затраты минимальные, а возможности вполне достаточные для решения домашних проблем. Главное, чтобы трансформатор СВЧ-печи был в рабочем состоянии. Именно этот блок микроволновки сможет обеспечить стабильную подачу электроэнергии для сварки металлических деталей.

Извлечение трансформатора

Ненужная микроволновая печь легко найдется у друзей, соседей, среди собственного старого хлама. Наш народ привык хранить на всякий случай бывшее в употреблении оборудование, чтобы соорудить из него что-то своими руками.

Достаточно небольшой СВЧ-печки. В большинстве случаев хватит мощности, равной 800-650 Вт. Если значения мощности микроволновки будет выше, возможности сварочного аппарата увеличатся.

Трансформатор имеет две различные обмотки. Одна является первичной, имеет большее количество витков, используется при подключении к централизованной сети снабжения электричеством.

Другая обмотка – вторичная – имеет меньше витков. Для изготовления сварочного аппарата своими руками она не нужна. Задача умельца состоит в ее аккуратном изъятии из трансформатора микроволновки.

Чтобы не повредить первичную обмотку, которая расположена очень близко к вторичной, можно между ними проложить и зафиксировать металлическую пластину, линейку.

После этого ненужную часть можно спилить ножовкой, не опасаясь повредить витки первичной обмотки. Можно очень осторожно отсечь все ненужное зубилом. Тщательно выверяйте усилия своих рук, чтобы не повредить блоки микроволновки, которые нужно сохранить для сварочного аппарата.

Следует повторить процедуру с другой стороны, аккуратно удалив накальную обмотку. После спиливания, из корпуса трансформатора нужно вытащить все провода вторичной обмотки до полного освобождения обеих ниш. Упрощает очистку трансформатора микроволновки высверливание всего лишнего дрелью.

Иногда обмотки расположены друг к другу очень близко. Аккуратно удалить их можно только разобрав сердечник, а потом заново склеив своими руками.

Как собрать из трансформатора — 6 нюансов

В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.

Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты. Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков.

Вторичная обмотка

Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток. Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах. От них также нужно избавиться.

Магнитопровод на сварке

Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.

После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.

Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.

Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.

Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.

Новая обмотка

В получившихся нишах делают новую вторичную обмотку из эмалированного или медного провода большого диаметра. Минимальный размер сечения должен составлять 1 см.

Провода могут быть не цельными, а многожильными. Важный показатель для сварочного аппарата из микроволновки – это суммарный диаметр проводов. Укладывать их нужно плотно, не оставляя зазоров.

Точный размер сечения и требуемое количество витков можно вычислить по специальным таблицам или с помощью он-лайн калькуляторов, ориентируясь на размеры сердечника и необходимую мощность на выходе. Некоторые умельцы подбирают провод для сварочного аппарата опытным путем. На концах обмотки следует хорошо закрепить наконечники.

Трансформатор, изъятый из микроволновки, для использования в новом качестве готов. Он сможет поставлять ток, сила которого достигает 1000 А, что вполне достаточно для домашнего агрегата. Главная часть для контактной сварки сделана своими руками из старой микроволновки.

Если нужен более мощный сварочный аппарат, придется переделать два трансформатора. Подключение двух трансформирующих блоков выполняется последовательно.

Важно соединить одноименные обмотки, иначе произойдет замыкание. Правильность действия проверяется по маркировкам или с помощью вольтметра. Когда подключены оба трансформатора из микроволновок, следует проверить силу тока.

Она не должна превышать 2000 А. Большие значения станут причиной перегрузки домашней электросети, и сварочный аппарат либо вообще не будет работать, либо будет прожигать металл.

Главный элемент сварочного аппарата

Основу самоделки составит трансформатор из старой СВЧ-печи.

Он обеспечивал в ней питание магнетрона и вырабатывал до 4 киловатт за счет высокого коэффициента трансформации. В больших печах его мощность 700–800 ватт. Созданный на нем агрегат сможет соединять тонкий металл.

Вам понадобятся:

• Трансформатор (если нужен агрегат большей мощности, понадобятся два).
• Платформа для установки.
• Медный провод большого сечения.
• Длинный рычаг.
• Струбцина.
• Кабель и изоляционный материал.
• Электроды.
• Зубило или ножовка.
• Ампервольтметр.

Изготовление корпуса

Вариантов изготовления корпуса для сварочного аппарата есть несколько. Некоторые мастера делают корпус из дерева. Однако, удобнее всего пользоваться сваркой из трансформатора от микроволновки, если разместить аппарат в корпусе от системного блока компьютера. Найти старый «системник» несложно. Они тоже накапливаются у многих дома при замене устаревшей техники на новые модели

На фрагмент корпуса с вентилирующими отверстиями снизу прикручиваются ножки. Можно взять опорные ножки от ненужного видеомагнитофона, проигрывателя, любой другой техники.

В боковой части корпуса сварочного аппарата следует вырезать окошко, закрыть его диэлектрической пластинкой из любого термостойкого изолирующего материала. В связи с тем, что клеммы на пластине будут нагреваться, следует исключить расплавление пластины.

Использование корпуса от компьютера удобно по нескольким причинам:

• у него присутствует кнопка включения и выключения;
• на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
• ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
• конструкция имеет достойный внешний вид.

На термоизолирующей пластине имеет смысл установить светодиодную индикацию. Это поможет легко заметить состояние сварочного аппарата.

Подготовительный процесс

Чтобы изготовить сварочное оборудование из микроволновой печи дома своими руками необходимо подготовить все детали, запчасти, а также дополнительные инструменты.

Поскольку сварка из микроволновки своими руками изготавливается из трансформатора, он и является главным элементом. Если необходимо, его можно изъять из печи аппарата с увеличенной мощностью, в некоторых случаях таких конструкций может понадобиться несколько штук.

Электрическая схема споттера.

Кроме того потребуются:

• кабель, обмоточный материал;
• разнообразные отвертки;
• медные электроды, являющиеся вспомогательными деталями в сварке;
• струбцины для зажима;
• основа, на которую устанавливается сварочное оборудование;
• рычаг с необходимой длиной, впоследствии он будет выполнять роль прижима.

Изготовить контактную сварку из микроволновой печи своими руками достаточно просто, если знать все необходимые нюансы, особенности, возникающие во время процесса, а также при наличии всех необходимых предметов.

Выбор электродов

Для правильного выбора электродов контактной сварки полезно посмотреть ГОСТы, в которых оговорены все требуемые параметры. Удобный доступ к месту будущего шва обеспечивают электроды прямой формы. Диаметр медных прутьев не может быть меньше диаметра рабочих проводов.

Соединение лучше сделать спаиванием. Это уменьшит вероятность окисления при работе. В связи с тем, что электроды неизбежно расходуются при сваривании, их нужно своевременно затачивать.

В идеальном состоянии электродные концы должны иметь форму отточенного карандаша. Результат работы на аппарате из микроволновки после наработки некоторого опыта будет неотличим от заводской контактной сварки.

Сборка устройства

Схема стыковой сварки.
Как уже упоминалось, электроды для использования сварки с соприкосновением изготавливаются из медных прутиков либо жала, от бывшего специализированного паяльника, с условием, что мощность оборудования небольшая.

Аппаратный провод крепиться к электроду за счет наконечника из меди, что соединяется в свою очередь припаиванием.

Конец оборудования ставят в соприкасаемое положение с электродом, используя болтовую технологию, являющуюся достаточно надежной, чтобы усиление сопротивления на участке поврежденных деталей не выводило из строя весь аппарат для контрактной варки.

Для выполнения такого крепления, у электрода и наконечника должны имеется небольшие одинаковые дырки соответственно.

Все укрепляющие детали, которые могут понадобиться при соединении электродов и наконечников, должны быть медными либо с медным сплавом, у которых присутствует минимальное электрическое сопротивление.

Такие крепежные детали делают эксплуатацию оборудования простой и несложной. Ознакомившись со всеми вышеуказанными рекомендациями станет понятнее, как сделать свч сварку из микроволновки самостоятельно.

Как избежать 4 ошибки при создании электродов

Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.

Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.

Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.

Читать также: Защитный кожух для наждака своими руками

Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.

Наконечники будут фиксироваться с электродами на болтах. Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт. Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.

Аппарат для точечной сварки своими руками

Аппарат для точечной сварки своими руками Кремона, август 2018 г.
Вернуться на главную страницу.

---

Привет,
это краткий обзор с некоторыми примечаниями о том, как сделать аппарат для точечной сварки из трансформаторы СВЧ (МОТ).
Ничего нового по сравнению с другими онлайн-учебниками, за исключением того, что здесь есть:

1. Два параллельных MOT для большей мощности;
2. Твердотельное реле для синхронизации, для простоты управляемое Arduino.

Вот буря:

ВНИМАНИЕ! Этот проект касается высокого и среднего напряжения. Это опасно и небезопасно. я никоим образом не несу ответственности любой ущерб, который вы можете причинить (даже себе).

Введение

Существует множество учебных пособий по точечной сварке. В основном люди используют трансформаторы микроволновых печей (МТ), снимая высоковольтные вторичный и заменив его всего за несколько витков. Я использую два MOT параллельно, для более высокого выходного тока.
Этого достаточно, чтобы сделать базовый аппарат для точечной сварки, но кое-что интересное возможность контролировать время сварки. Также говорят, что короткий импульс перед сваркой размягчает материал и тем самым создает лучший электрический контакт (он же лучшая сварка). В моем случае я использую Arduino для реализации простого контроллера времени. В любом случае, контроллер можно обойти с помощью переключателя, чтобы управлять точечной сваркой в прямой режим.

Трансформаторы

Вот фото двух трансформаторов для микроволновых печей (MOT), полученных из микроволновой печи.
Будьте осторожны, микроволновые печи очень опасны. Там есть высоковольтный конденсатор, сохраняющий высокое напряжение еще долгое время после того, как духовка была выключена. отключенные и опасные химические вещества в магнетроне. Люди говорят, что они сделают вас слепыми.

Технический осмотр сверху все еще нуждается в доработке. Вторичную обмотку высокого напряжения (более тонкий провод, гораздо больше витков) необходимо удалить и удалить. заменены несколькими витками толстого провода. Магнитные шунты должны быть удалены. Магнитные шунты снижают эффективную мощность трансформатора, так как в них происходит короткое замыкание. часть магнитного потока. Вторичные заменены на 3 витка толстого провода (в моем случае я использовал два провода в параллельно, чтобы иметь большую секцию, поэтому вы увидите 6 витков вместо 3).

Электроды

Электроды обычно делаются из меди (не из латуни, говорят, что она прилипает при сварке). Нашел медные заклепки большого сечения, работают нормально. Два коротких плеча удерживают электроды импровизированным образом, а несколько пружин удерживают плечи открытыми.

Подключить электроды, добавить выключатель и все смонтировать. Трансформаторы должны быть подключены параллельно (обратите внимание на фазу!!), примерно так:

На этом базовый аппарат для точечной сварки готов и уже может работать. Измеренное напряжение между электродами составляет 2,72 В переменного тока.
В следующем разделе я создам контроллер для установки времени сварки.

Контроллер (электроника)

Трансформаторы могут управляться напрямую от сети 220В (прямой режим) или через таймер. В качестве таймера решил использовать Ардуино, управляя дешевым твердотельным реле (3 штуки с ebay, всего за 5 евро). Твердотельные реле включают (обычно) демпфирующий элемент, что очень важно при высокой индуктивности. приложения (например, трансформаторы!!) Обычные реле рискуют залипнуть при резком отключении больших токов. Пока дешевое твердотельное реле работает нормально.
Идея твердотельного реле на самом деле очень проста: вы подаете небольшое напряжение на вход (в моем случае это непосредственно выходной контакт Arduino) и выход становится замкнутой цепью для переменного (220В) напряжения.

Примерно так выглядит схема для Arduino (извините, знаю, что коряво..) В любом случае полезно добавить еще один переключатель, чтобы можно было обойти твердотельное реле и сварочный аппарат можно использовать в прямом режиме, как показано выше. Сборка ТО была рассмотрена на предыдущем фото.

Три триммера — это просто делители напряжения (470k должно работать отлично). Рычажный переключатель имеет три положения (среднее отключено) и обсуждается в программе. Другая кнопка запускает сварку при нажатии.

Простая программа Arduino делает в цикле следующее:

1. Проверить состояние малого рычажного переключателя;
2. Если переключатель находится в первом положении, выполните автоматическую сварку (с контролем времени) при нажатии кнопки;
3. Если переключатель находится во втором положении, установите время предварительной сварки, паузы и сварки с помощью трех триммеры;
4. Если переключатель находится в третьем положении (ручной режим), то проверьте состояние кнопки и если он нажат, сварите, пока он не освободится.

Я слышал, что ты сказал! Какая ужасная простыня! В любом случае..
Если вам нужно вдохновение, вы можете найти мой сценарий ЗДЕСЬ. Это также требует библиотеки LiquidCrystal_I2C для управления дисплеем.

Хорошо, на этом этапе постройте верхний уровень точечной сварки, поместите охлаждающий вентилятор (и металлическую сетку сзади, чтобы воздух мог выходить через моторы) и добавить электронику.

Наконец, нам нужна панель для триммеров, дисплей и несколько кнопок.

Вот и все, ребята!

Любой комментарий? Не стесняйтесь писать мне!

Ура,
Стефано

---

Вернуться на главную страницу.

кто-нибудь собирал сварочный аппарат TIG своими руками?

1. 01.05.2008 #1

   Кто-нибудь собирал сварочный аппарат TIG своими руками?

   В последнее время я много читал об этом — TIG — это просто гигантский источник постоянного тока, верно?

   создание небольшого импульсного источника питания (т. е. «инвертора») кажется не таким уж сложным. Кто-нибудь, интересующийся электроникой, увеличил его в 100 раз и сделал свой собственный инверторный сварочный аппарат?

   Ответить с цитатой

   ---

2. 05-02-2008 #2

   Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

   Сотовый, это просто не практично.

   Вы думаете о создании целого источника питания? Знаете ли вы, что есть дополнительные высокочастотные коробки, предназначенные для сварки TIG с источником питания для сварочных аппаратов?

   Недавно я видел, как коробка Lincoln High Freq продается вместе с поддоном, полным сварочных товаров, менее чем за сто долларов; Я просто был не в настроении.

   Я уверен, что менее чем за 500 долларов можно было бы найти хорошее подержанное дополнение, возможно, в комплекте с фонариком и дополнительными приспособлениями. Если уж на то пошло, вокруг полно дешевых бывших в употреблении TIG-машин. Лучше начните проверять Craigslist!

   Удачи

   Ответить с цитатой

   ---

3. 05-02-2008 #3

   Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

   Я читал о паре. Вот один я отметил просто из любопытства.

   http://www.cnczone.com/forums/showthread.php?t=21978

   Ответить с цитатой

   ---

4. 05-02-2008 #4

   Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

   Я уверен, что видел (в Интернете, а не в реальной жизни) какую-то деревенскую установку, основанную на старом автомобильном генераторе. Выглядело чертовски опасно, но бусы казались довольно хорошими.

   Ответить с цитатой

   ---

5. 05-02-2008 #5

   Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

   denrep — не знал о высокочастотных надстройках, похоже, на это стоит обратить внимание.

   Ответить с цитатой

   ---

6. 05-02-2008 #6

   Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

   dsw — вау, почти именно это я и собирался сделать. спасибо за ссылку.

   Ответить с цитатой

   ---

7. 05-02-2008 #7

   Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

   Вот кое-что, с чем я столкнулся.
   http://classicbroncos.com/homemade-welder.shtml
   http://igor.chudov.com/projects/Weld…berTig-Welder/
   http://www3.telus.net/public/a5a26316/ TIG_Welder.html
   http://www.geocities. com/CapeCanaver…tarter/hf.html

   Ответить с цитатой

   ---

8. 21.05.2008 #8

   Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

   небольшое обновление:

   , поэтому, прочитав немного больше о «понижающих преобразователях» (то есть «инверторных» источниках питания), я понял, что один из режимов отказа связан с наличием 220 В на горелке. не смешно.

   Итак, я все еще хотел бы построить инверторный сварочный аппарат, но я думаю, что сначала я создам старомодный (на основе трансформатора) блок питания переменного тока на 36 вольт. Мой инверторный сварочный аппарат по-прежнему будет работать (он снизит напряжение с 36 вольт примерно до 20), просто импульсный источник питания (то есть инвертор) будет работать с более высоким рабочим циклом.

   таким образом, если мой проект выйдет из строя, в худшем случае у меня в руках будет 36 вольт.

   Я в основном следую планам Дэна Мастерской по сборке сварочного аппарата из микроволновых трансформаторов, только я буду делать блок питания (т.е. теперь способ ограничения тока — это произойдет в сварочном аппарате позже) .

   На данный момент у меня 11 микроволновых печей, еще 2 ожидаются завтра. Чувак, я люблю Craigslist

   Я фотографировал процесс замены проводки трансформатора — я опубликую их через несколько дней.

   Ответить с цитатой

   ---

9. 21. 05.2008 #9

   Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

   о, планы Дэна:

   http://www.dansworkshop.com/Homebuil…20welder.shtml

   у него много других интересных проектов. Мне особенно понравилось читать о его усилиях по литью металла.

   Ответить с цитатой

   ---

10. 21.05.2008 #10

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    11 микроволновок + еще 2 на подходе. Похоже, вы проходите прослушивание в Разрушители мифов!

    Ответить с цитатой

    ---

11. 21.05.2008 #11

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    я не хочу

    Ответить с цитатой

    ---

12. 21. 05.2008 #12

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    Я не хочу портить вам настроение, но я не понимаю, как микроволновый трансформатор сможет справиться с требуемой мощностью. Конечно, возможно, он будет работать с стержнем 1/16″ или 5/64″, но для выполнения большой полезной работы трансформатор должен выдерживать мощность 7000-10 000 Вт.

    Ответить с цитатой

    ---

13. 22. 05.2008 №13

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    наконец-то получил несколько фотографий: http://jason.pepas.com/photos/junked…-power-supply/

    Я использовал ленточнопильный станок для резки металла, чтобы нарезать вторичную обмотку, и пресс, чтобы протолкнуть старые обмотки вне:




    контрольная сборка. этот трансформатор подходит для 6 обмоток провода #6. это самый маленький трансформатор, который у меня есть; самый большой поместится на 15 обмоток.

    Ответить с цитатой

    ---

14. 22. 05.2008 №14

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    поэтому, когда я разбираю все эти микроволновые печи, я думаю про себя: «Если сварочная промышленность движется к инверторам, почему микроволновая промышленность не сделала того же?».

    ну и чудо, микроволновка №12 была инвертором!

    http://jason.pepas.com/photos/smps-microwave/

    Ответить с цитатой

    ---

15. 24. 05.2008 №15

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    Я только что купил инверторный сварочный аппарат за 470 долларов. и это не дешевый китайский бренд. это BOC smootharc MMA170, он предназначен для сварки MMA, но, поскольку он работает только на постоянном токе, он очень хорошо управляет TIG. Фонарь BOC для старта с нуля стоил 160 долларов, поэтому за 600 долларов я получил отличный тиг, настроенный с гарантией и рассчитанный на 200 А. Посмотрев на стоимость рабочей силы и деталей, было бы лучше купить одну из этих установок, чем пытаться построить ее из микроволновых печей.

    Ответить с цитатой

    ---

16. 26.05.2008 №16

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    больше прогресса!







    Ответить с цитатой

    ---

17. 26. 05.2008 # 17

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    Похоже, это будет ТЯЖЕЛАЯ работа наверняка.

    Миллер Тандерболт 225
    Миллерматик 130 XP
    Линкольн HD 100
    Аппарат дуговой сварки Forney C-5bt
    Плазменный резак Gianteach Cut40A
    Ленточная пила Cent Machinery
    Cent Machinery 16-скоростной сверлильный станок
    Чикаго Электрик 130 ампер tig/90 Arc
    Катушка Hobart 190 Mig готова

    Ответить с цитатой

    ---

18. 26. 05.2008 # 18

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    так что это грубый набросок плана. проще нарисовать, чем описать.






    Итак, шаг 1 почти завершен.

    Ответить с цитатой

    ---

19. 28.05.2008 # 19

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    по крайней мере, вы можете сказать, что создали что-то

    Ответить с цитатой

    ---

20. 28. 05.2008 #20

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    Очень интересный проект.

    Первоначально написал ячейка

    …этот трансформатор подходит для 6 обмоток провода #6. это самый маленький трансформатор, который у меня есть; самый большой поместится на 15 обмоток.

    Все ли первичные обмотки одинаковы?
    Вы пытаетесь совместить вторичный выход или просто наматываете столько #6, сколько поместится?

    Спасибо за сообщения.

    Ответить с цитатой

    ---

21. 29. 05.2008 # 21

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    Все первичные обмотки кажутся немного разными, поскольку я вижу немного разные напряжения, даже когда я наматываю одинаковое количество витков на вторичные обмотки двух одинаковых трансформаторов.

    На самом деле я пытаюсь сделать и то, и другое (обернуть столько, сколько поместится, а также сопоставить общее выходное напряжение между двумя группами трансформаторов) — я написал небольшой скрипт на Python, который бы взял 9 трансформаторов и попробовал все возможные комбинации. разделить их на две группы и найти наиболее близкое совпадение.

    Я начал с этих напряжений (я обозначил их от «а» до «i»):

    5,20 В
    б 5.17в
    c 7,67 В
    д 9.44в
    е 14.14В
    ф 13,60 В
    г 12,65 В
    ч 4,97 В
    i 6.25v

    и получилась такая конфигурация:

    b, c, e, g: 39.63v
    a, d, f, h, i: 39,46v

    довольно точно совпадают — мне повезло!

    Причина, по которой я хотел, чтобы они были как можно ближе друг к другу, заключается в том, что на этой картинке:

    выходы постоянного тока чередуются между каждой ветвью 220 В (точнее, пониженными источниками питания 39 В), поэтому, если бы я их не согласовал (например, 40 вольт и 38 вольт), результирующий выход постоянного тока был бы один горб 40 В, за которым следует один горб 38 вольт и т. д. (что на самом деле не так уж и важно).

    Ответить с цитатой

    ---

22. 31. 05.2008 # 22

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    Будут ли все трансформаторы «синфазными»?

    Соединительный 2 шт. Трансформаторы на 500 кВА не могли быть реализованы в проекте, над которым я работал, из-за другого «тактового числа». Но тогда у этих трансформаторов были двойные вторичные катушки, насколько я понял.

    Как насчет ЭМС?

    Ответить с цитатой

    ---

23. 31. 05.2008 # 23

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    хорошо, шаг 2 был проверен. Я не знаю, почему я решил, что мне нужен H-мост — простой мостовой выпрямитель работает так же хорошо.

    фото: http://jason.pepas.com/photos/240v-bridge-rectifier/







    Теперь мне просто нужно найти диоды, которые могут выдержать более 100 ампер!

    Ответить с цитатой

    ---

24. 31. 05.2008 # 24

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    el guapo: Я не совсем уверен, что понял вопрос. две группы трансформаторов будут в фазе по отношению друг к другу (так что напряжения складываются, а не компенсируют друг друга). единственная функция трансформаторов — дать мне эквивалент 240 В (т. е. две линии по 120 В, которые сдвинуты по фазе на 180 градусов), но для безопасности понизили до 40 В.

    что такое ЭМС? электромагнитная муфта?

    Ответить с цитатой

    ---

25. 31. 05.2008 # 25

    Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

    Я имел в виду, что разные трансформаторы могут быть немного не в фазе по сравнению друг с другом, поэтому при их объединении они не работают на 100%. Может быть, это видно по прицелу.

    EMC — это электромагнитная совместимость, то есть не выбрасывать в сеть слишком много дерьма вроде «высших гармоник», как мы их здесь называем. По этой причине преобразователи частоты оснащены обязательными сетевыми фильтрами.

    Для диодов попробуйте их поставщики/механики преобразователя частоты.

    Ответить с цитатой

    ---

Общие | Сварка сердечника трансформатора | Практик-механик

Брюс Гриффинг

Титан

• 10 августа 2009 г.

• #1

Я использую переработанные трансформаторы для микроволновых печей для других целей, перематывая их. Пластины в трансформаторах подвергаются холодной обработке для достижения максимальных магнитных характеристик. Таким образом, большинство трансформаторов скреплены болтами или каким-либо другим способом. А вот дешевые трансформаторы в микроволновках сварены между собой. См. рисунок ниже. Учитывая желание максимально сохранить холодную обработку в ламинациях — как, по-вашему, это делается? Я думал о стачивании двух сварных швов, которые соединяют часть E сердечника с частью I, но я не уверен, как лучше их приварить после перемотки. Мысли??? Очевидным мотивом для этого является возможность удобной перемотки трансформатора — делать это во время сварки — это PITA (хотя я это сделал).



HDpg

Нержавеющая сталь

• 10 августа 2009 г.

• #2

Изготовьте что-то вроде экзоскелета, используя полоски из нержавеющей стали и болты, чтобы скрепить детали после того, как вы их вырезаете и сматываете.



JST

Алмаз

• 10 августа 2009 г.

• #3

Обычно они просто крепко зажимают его и накладывают минимальный валик на соединение, чтобы скрепить его… и еще один, чтобы он не гудел слишком сильно. он не проникает дальше, чем нужно, чтобы едва функционировать, чтобы держаться вместе.

Я также видел, как они привариваются к опорным плитам…. . почти то же самое

если вы хотите отшлифовать его, я думаю, это должно быть довольно легко. Но ЗТВ будет больше при повторной сварке.

Также будьте готовы к тому, что он развалится на куски, когда его отрежут, не говоря уже о том, что краска/лак удерживает его. Вернуть обратно будет не так просто, учитывая, что у вас нет креплений……..



Брюс Гриффинг

Титан

• 10 августа 2009 г.

• #4

Если внимательно посмотреть на сварной шов на фото, то он достаточно минимален с точки зрения ЗТВ. Интересно, они не делают что-то необычное, например, электронно-лучевую сварку или что-то в этом роде? Второй вопрос: какой метод сварки лучше? ТИГ? МИГ? Палка? Я склонялся к TIG, но я не специалист по сварке. Тогда я подумал, что смогу быстрее входить и выходить с MIG. Мысли по этому поводу?



Грегг-К

Чугун

• 10 августа 2009 г.

• #5

Трансформаторы, изготовленные из пластин хорошего качества, обычно свариваются методом ВИГ из-за содержания кремния в стали.

.. Грегг



Брюс Гриффинг

Титан

• 10 августа 2009 г.

• #6

Gregg-K
Не могли бы вы рассказать об этом подробнее? Какое влияние на сварку оказывает кремний и чем может помочь TIG?



Чаки

Нержавеющая сталь

• 10 августа 2009 г.

• #7

Я думаю, вы знаете, но пластины изолированы друг от друга, чтобы предотвратить циркуляцию вихревых токов, поэтому любая перестройка с помощью зажимов должна быть спроектирована так, чтобы сохранить эту функцию, а также не допустить короткого замыкания витка в магнитном поле.
FWIW Однажды мне пришлось заменить 50 трансформаторов в полевых условиях, потому что производитель не использовал изолирующие втулки, которые должны были быть у зажимных винтов ламинирования.
Фрэнк



Последнее редактирование: 10 августа 2009 г.

старболин

Нержавеющая сталь

• 10 августа 2009 г.

• #8

Вы можете шеллакнуть их после перемотки и сэкономить на этапе сварки.



ПСИ 180

Титан

• 11 августа 2009 г.

• #9

В месте сварки пластин имеется небольшой магнитный воздушный зазор. Вы получите гораздо более высокую плотность потока насыщения и лучшую производительность стали (холоднее), если будете чередовать пластины, как в обычном трансформаторе, для повторной сборки. Эти трансформаторы в основном имеют отверстия под болты в пластинах, поэтому, когда они чередуются, соединить их болтами через отверстия тривиально. Лезвие ножа Stanley удобно для того, чтобы отделить лакированный лист от остальных по одному листу за раз.

Привет, Чаки, пластины обычно имеют покрытие типа прокатной окалины, полученное в процессе прокатки стали, что обеспечивает достаточную изоляцию от соседних пластин при штабелировании. Вы знаете, я всегда задавался вопросом о фибровых шайбах под зажимными винтами/гайками.

Хотя я думаю об этом, Брюс, вам, возможно, придется намотать как первичную, так и вторичную обмотку, так как я думаю, что входное соотношение витков на вольт может быть немного низким в некоторых из этих трансформаторов, как правило, 2 витка на вольт довольно сложно намотать. бить для трансформаторов 50/60 Гц. Много полезной информации в 19Винтажные справочники ARRL 70-х годов.



Брюс Гриффинг

Титан

• 11 августа 2009 г.

• #10

SAG-
У меня есть конструкция стороны обмотки трансформатора. Это правда, что микроволновые печи работают довольно далеко до насыщения. Поэтому их необходимо охлаждать вентилятором. Это одна из нескольких причин, по которым я их перематываю. Но намагниченность насыщения находится на верхнем уровне стального сердечника — около 1,7 Тл. Другими словами — это довольно хорошие ядра.
Что касается чередования пластин, то для этого мне пришлось бы удалить больше сварных швов. Есть только 2 сварных шва, соединяющих трансформатор E и I вместе, но другой сварной шов скрепляет E вместе, а другие сварные швы удерживают I на основании. Я бы предпочел не удалять их, так как это означало бы дополнительную работу и сборку деталей вместе в точке повторной сварки.

Старболин-
Так как это просто большая Е и большая И — шеллак их не скрепит. Если бы я полностью разобрал пластины, я мог бы это сделать, но, как я сказал выше, это не первый мой план атаки.

Чаки-
Вы правы насчет изоляции. Но сварные швы — это вихретоковые шортики. Вот почему они прилагают такие усилия, чтобы держать их маленькими.



ронс

Алмаз

• 11 августа 2009 г.

• #11

Сварные пластины не всегда есть на дешевых трансформаторах. Дорого 9Трансформаторы управления машинами 0002 связаны таким образом. Это в значительной степени означает, что
не связывается со мной (трансформером). Вы не описали какие обороты
передаточных чисел собираетесь делать. Собираетесь ли вы выяснить, каково будет изменение магнитного потока
, если вы начнете каким-либо образом переделывать трансформатор?



Брюс Гриффинг

Титан

• 11 августа 2009 г.

• #12

Rons-
Я хорошо разбираюсь в конструкции трансформатора. Я преобразовываю обычный высоковольтный микроволновый трансформатор в трансформаторы более низкого напряжения для вещей, которые я создаю. Сейчас я делаю станок по дереву с ЧПУ. Трансформатор будет питать шаговые двигатели, которые я планирую использовать.
Для тех, кто хочет лучше разобраться в конструкции трансформатора — вот отличная ссылка

http://ludens.cl/Electron/Magnet.html



Грегг-К

Чугун

• 11 августа 2009 г.

• №13

Брюс Гриффинг сказал:

Gregg-K
Не могли бы вы рассказать об этом подробнее? Какое влияние на сварку оказывает кремний и чем может помочь TIG?

Нажмите, чтобы развернуть…

Брюс,
Я не инженер-конструктор трансформаторов, а инженер-конструктор электроники. В те дни, когда мы использовали линейные блоки питания, я регулярно делал специальные трансформаторы для своих продуктов. То, что я имею в виду, это мой опыт с нестандартной конструкцией трансформатора несколько лет назад.

В наших обычных продуктах использовались трансформаторы с пластинами из обычной стали, скрепленными болтами. В одном из наших наиболее требовательных проектов использовалось 29Пластины из кремнистой стали M6, которые плохо скреплялись болтами, поэтому наш поставщик собрал их и приварил сердечники. Это все, что я могу вам сказать, кроме того факта, что они купили TIG для сварки, так как это был единственный подходящий процесс, который они смогли найти.

Кстати, дизайн трансформатора имел огромный успех.

..Грегг



ронс

Алмаз

• №14

Брюс Гриффинг сказал:

Rons-
Я хорошо разбираюсь в конструкции трансформатора. Я преобразовываю обычный высоковольтный микроволновый трансформатор в трансформаторы более низкого напряжения для вещей, которые я создаю. Сейчас я делаю станок по дереву с ЧПУ. Трансформатор будет питать шаговые двигатели, которые я планирую использовать.

http://ludens.cl/Electron/Magnet.html

Нажмите, чтобы развернуть…

Брюс,
по ссылке посмотрю. Ненавижу, когда трансформатор сваривают, как у тебя. Почему бы вам
просто не удалить второстепенные повороты, пока вы не получите то, что хотите. Или в
вы собираетесь менять как первичные, так и вторичные витки. Я заметил бутылку
этой красной дури на твоей скамейке. Ты собирался покрывать провода, когда закончишь
? 3M производит рулон ленты (1350 F 1), который я использую для обмотки обмотки. первый я
покройте или окуните их.



Ал А.

Алюминий

• 11 августа 2009 г.

• №15

Я работал в компании, которая делала трансформаторы на заказ 5 или 6 лет. Мы были небольшим магазином на заказ, поэтому не делали больших объемов, как для микроволновых печей. Но узлы, которые мы сварили, всегда делались с использованием MIG. Типичной практикой было крепление сердечников скобами и болтами, но некоторые клиенты хотели, чтобы они были сварными. Как правило, это были недешевые агрегаты.

Насколько я понимаю, сердечники трансформаторов микроволновых печей свариваются в основном из соображений экономии. Если вы делаете их в таких объемах, гораздо проще бросить намотанные катушки на стопку E, поместить стопку I сверху и отправить ее через сварочный аппарат, чем делать чередующуюся стопку, кронштейн, болт. и т.д. Подозреваю, что сборка катушек на сердечники тоже автоматизирована, хотя точно не знаю. У большинства из них также приварен монтажный кронштейн.

В то время большинство автоматических аппаратов для сварки сердечников большого объема также были MIG, я думаю, потому что их «легко» автоматизировать. Не знаю, так ли это до сих пор или нет.



Брюс Гриффинг

Титан

• 11 августа 2009 г.

• №16

Al-
Спасибо — информация MIG очень полезна. Это даст мне отправную точку.



9100

Алмаз

• 11 августа 2009 г.

• # 17

Один материал с сердечником часто раскатывают в направлении магнитного потока для улучшения магнитной проницаемости, но затем он подвергается длительному отжигу с медленным снижением, чтобы сделать его как можно более мягким. О чем вам нужно беспокоиться, так это о пластической деформации. Посмотрел пару трансформаторов для микроволновки в своей коллекции. Я не могу сказать точно, не разбирая их, потому что центры жил покрыты изоляцией, но они кажутся крестообразными, сделанными для ограничения максимального тока. У вас вроде бы только одна обмотка, в таком случае она не будет крестообразной, но опять же по картинке не понятно. Если да, то правила меняются.

Я бы разделил сварные швы тонким диском, чтобы оставить валик с обеих сторон, удерживая пластины вместе.

Rons — удаление витков для снижения напряжения работает с точки зрения напряжения, но если вы хотите получить полную мощность от обмотки с более низким напряжением, вам нужно заменить провод на более тяжелый. Если это источники питания магнетрона, выходное напряжение составляет тысячи вольт, и уменьшение обмотки до сотен приведет к потере большей части выходной мощности.

Простейший способ изготовления трансформатора — это сердечник, намотанный лентой. Просто намотайте проволоку на форму, положите в нее половинки сердечника и свяжите их хомутами. Я регулярно делаю такие трансформеры на заказ. Моя последняя работа — реактор насыщения, управляющий токарным станком Monarch 10EE.

Счет



Последнее редактирование: 11 августа 2009 г.

Зальцбург

Алюминий

• 11 августа 2009 г.

• # 18

Я делаю свои собственные силовые трансформаторы из микроволновых трансформаторов.
Разрежьте шов тонким диском, его глубина всего около одной восьмой.
Снять вторичную обмотку, перемотать ее проводом 14 калибра [50 витков прибл. дать вам
80 вольт постоянного тока. исправлено.]
Плотно сожмите сердечник вместе со всех сторон и сварите MIG, где был старый сварной шов
.
Я эксплуатирую свое ЧПУ с этими трансформаторами уже 2 года
без проблем.



Брюс Гриффинг

Титан

• 11 августа 2009 г.

• # 19

9100-
У трансформатора, который вы видите на фотографии, удалены вторичные и магнитные шунты. Магнитные шунты предназначены для ограничения тока. Редактировать — Где вы берете нарезанные ядра?

Зальцбург-
Существующая первичная обмотка слишком далеко уводит ядро ​​в область потерь, чтобы мне было удобно. Я перематываю первичную обмотку на большее количество витков, чтобы уменьшить потери в сердечнике. Я не использую трансформатор на 1100 ВА, который есть в микроволновой печи, и я не хочу использовать вентиляторное охлаждение. Существующая первичная обмотка большинства печей Sharp мощностью 1100 Вт, которые я использовал, имеет 110-120 витков первичной обмотки. Я перемотаю их до ~160 витков. Трансформатор все еще достаточно мощный, чтобы работать на 500 ВА, возможно, больше.



ронс

Алмаз

• 11 августа 2009 г.

• #20

9100 сказал:

Ронс — удаление витков для снижения напряжения работает с точки зрения напряжения, но если вы хотите получить полную мощность от обмотки с более низким напряжением, вам нужно перейти на более толстый провод. Если это источники питания магнетрона, выходное напряжение составляет тысячи вольт, и уменьшение обмотки до сотен приведет к потере большей части выходной мощности.

Трансформатор проще всего сделать с сердечником, намотанным лентой. Просто намотайте проволоку на форму, положите в нее половинки сердечника и свяжите их хомутами. Я регулярно делаю такие трансформеры на заказ. Моя последняя работа — реактор насыщения, управляющий токарным станком Monarch 10EE.

Билл

Нажмите, чтобы развернуть…

Bill,
Это хорошее замечание по поводу диаметра провода, но у вас может не хватить места для намотки
. Быстро съедается.

Этот реактор каким-то образом используется с конструкцией электронной лампы Монарха
? Сначала я подумал, что вы имеете в виду нагрузочный реактор для трехфазного привода
, но на картинке он не похож.



Применение

, особенности детали и ее правильное извлечение

Наверное, каждый автолюбитель или человек, имеющий любимое хобби, что-то ремонтирует, мечтает о отличном сварочном аппарате. На рынке можно найти множество различных моделей сварочного аппарата, но не всем он по карману. Но если есть желание, то что делать? Если дома есть сломанная микроволновка, то не стоит ее сразу выбрасывать. Требуется только время и усилия, чтобы создать из сломанной детали работающий сварочный аппарат.

Аппарат для точечной сварки

В этой статье мы обсудим, что представляет собой микроволновый трансформатор, и его применение.

Трансформатор

В микроволновке есть трансформатор, который очень пригодится для создания аппарата для сварки. Эта важная часть состоит из двух обычных катушек медной проволоки, которая намотана на сердечник. Есть первичная и вторичная обмотки. Катушки с обмоткой имеют разное количество витков провода. Это нужно для того, чтобы при подключении к первичной обмотке было напряжение, а внутри за счет индукции появился ток второй, имеющей меньшее напряжение. Сила тока должна увеличиться.

Трансформатор Снятие

Вытяжка

Для самодельного аппарата для сварки используется трансформатор, который имеет среднюю мощность 750 Вт. С помощью такого приспособления можно соединять металлические листы толщиной до одного миллиметра. Это электромагнитное устройство относится к разрядным устройствам. Для обеспечения питания магнетрона он способен генерировать напряжение, которое составляет 4000 В.

Мощный электронный прибор (магнетрон), которым обладает абсолютно любая микроволновая печь, для нормальной работы требует высокого напряжения. Поэтому у трансформатора, который подключен к магнетрону, на первой обмотке меньше витков. На вторичной обмотке витков больше, здесь создается напряжение 2000 В. Но затем напряжение удваивается, благодаря использованию специально разработанного удвоителя. Поэтому измерения напряжения не имеют никакого смысла.

Аккуратно и осторожно выньте трансформатор из микроволновой печи. Не используйте молоток или другие тяжелые предметы. Сначала нужно открутить основание этого кухонного прибора, после чего нужно снять все крепления. После этого трансформатор аккуратно снимается с места, где он установлен. Из «внутренностей» микроволновой печи (микроволновки) понадобится магнитопровод, первичная обмотка. Первичная обмотка имеет провод большой толщины и меньшее количество витков.

Вторичная обмотка не нужна, поэтому ее демонтируют. Эту процедуру можно провести молотком или зубилом. Действовать надо очень осторожно, иначе можно повредить первичную обмотку. Если при этой процедуре обнаружится, что в трансформаторе есть шунты, являющиеся ограничением по силе тока, их следует утилизировать.

Если магнитопровод представляет собой не клееную конструкцию, а сварную, то вторичную обмотку необходимо снять с помощью столярного инструмента (стамески).

Использование стамески

Заменой стамески может быть обычная ножовка. Это. При эксплуатации необходимо соблюдать осторожность, иначе магнитопровод может деформироваться.

После окончания демонтажа необходимо намотать новую вторичную обмотку. Для этого процесса пригодится проволока диаметром один сантиметр. Если провода такого диаметра нет, то его необходимо приобрести. Не заморачивайтесь тем, что провод должен быть многожильным, можно применить жгут, состоящий из отдельных жил. Главное, чтобы диаметр был подходящим. По окончании монтажа вторичной обмотки обновленный трансформатор сможет вырабатывать силу тока, которая составит 1 кА.

Если вам нужно сделать сварочный аппарат большей мощности, то одного электромагнитного аппарата вряд ли будет достаточно. Вы должны использовать два устройства.

Особенности модернизации трансформатора

Для создания вторичной обмотки требуется выполнить намотку из двух или трех витков на сердечник. Это поможет получить выходное напряжение, которое будет равно 2 В. И даст 0,8 кА кратковременной силы тока. Этих показателей достаточно для полноценного функционирования аппарата точечной сварки.

Намотка определенного количества витков может вызвать проблемы, если провод имеет толстый изоляционный слой. Устранить его довольно легко. Необходимо снять штатную изоляцию, а затем обмотать провод изолентой. Изолента должна состоять из хлопка.

Положение новой вторичной обмотки

Провод, используемый для вторичной обмотки, должен иметь наименьшую возможную длину. Это не позволит его сопротивлению стать больше, следовательно, сила тока не станет меньше.

Если вам необходимо сварить металлические листы толщиной до пяти миллиметров, то для этих целей требуется устройство гораздо большей мощности. Для создания такого агрегата необходимо соединить два электромагнитных устройства в одну цепь. Для этого необходимо строго придерживаться правил. Если выводы первичной и вторичной обмоток соединены неправильно, возникнет проблема короткого замыкания. Для того чтобы проверить, правильно ли выполнено подключение, нужно воспользоваться прибором для измерения напряжения.

После правильного соединения обмоток двух электромагнитных устройств нужно узнать показатель тока. Чаще всего для трансформаторов, предназначенных для аппаратов точечной сварки, которые планируется использовать в домашних условиях, применяются ограничения по току. Он не превышает 2 кА. В случае, если показатель превысит это значение, будут перебои в функционировании электросети. Следует использовать амперметр.

Советы по подключению двух приборов

Предположим, есть два одинаковых трансформатора со следующими параметрами:

• Значение мощности — 500 Вт;
• Индикатор входного напряжения — 220 В;
• Индикатор выходного напряжения — 2 В;
• Индикатор тока — 250 А.

При правильном подключении получается двойной показатель силы тока, то есть 0,5 кА.

Также произойдет увеличение кратковременного тока. А вот при создании кратковременного тока можно увидеть потери. Это следствие огромного сопротивления электрической цепи. Необходимо оба конца вторичной обмотки соединить с электродами агрегата, предназначенного для точечной сварки.

Первая схема

Бывает, что при наличии двух трансформаторов большой мощности выходного напряжения не вполне достаточно для создания аппарата. В этой ситуации необходимо соединить их вторичные обмотки. Они должны иметь одинаковое количество витков.

При их подключении необходимо следить за соответствием ориентации витков. Если это условие не соблюдается, то будет создаваться противофаза, и значение выходного напряжения будет практически нулевым.

Вторая цепь

Определение тех же выводов

Возможно, выводы обмоток электромагнитных устройств, которые должны быть объединены, не маркированы. Следовательно, необходимо определить то же самое. Первичная и вторичная обмотки должны быть соединены последовательно. После этого на вход подается напряжение, к выходу необходимо подключить прибор для измерения переменного напряжения.

Счетчик может проявляться под разными углами, это зависит от того, какое направление подключения.

Измерительное устройство может регистрировать следующее:

• Показывать напряжение.
• Не регистрировать напряжение в цепи.

Если измерительный прибор дает показания, это значит, что в цепи есть противоположные выводы. Данное подключение выполнено некорректно, поэтому здесь можно наблюдать следующие явления:

• Величина напряжения, которое подается на вход первичных обмоток, становится меньше половины.
• По второстепенным показателям становится больше

Следовательно, счетчик покажет общее напряжение, равное удвоенному входному показателю.

Выводы трансформатора

Если измерительный прибор регистрирует нулевое значение, это свидетельствует о том, что напряжения, выходящие из вторичных обмоток, равны, но имеют разные знаки. Они компенсируют друг друга. Одна пара обмоток точно соединена одноименными выводами.

Поэтому при правильном подключении необходимо ориентироваться на вольтметр и его показатели.

Электроды

Установка электродов

При выборе электродов необходимо обращать внимание на диаметр, который должен соответствовать диаметру провода, т.к. к этому проводу будут подключаться электроды. Для этого можно использовать медные стержни. Если создается маломощное устройство, то можно использовать жала паяльника.

В процессе эксплуатации электроды сильно изнашиваются. Поэтому их необходимо регулярно точить. Конечно, со временем их нужно будет заменить.

Итак, провод необходимо соединить с электродом, это делается с помощью медного наконечника. Наконечник припаян.

Соединение наконечника и электрода осуществляется с помощью болтового соединения. Это соединение должно быть надежным, так как при увеличении сопротивления в зоне ненадежного контакта устройство потеряет свою мощность. Чтобы избежать этой проблемы, необходимо сделать отверстие в электроде и наконечнике. Эти отверстия должны иметь одинаковый диаметр.

Болты лучше выбирать медные, так как они имеют минимальное электрическое сопротивление.

Крепление корпуса

Корпус

Корпус может быть изготовлен из дерева. Задняя часть панели должна быть оборудована выключателем и шнуром питания. Для этих элементов необходимо сделать отверстия.

После этого проводится шлифовка, грунтовка и покраска. Потом — сборка. Затем вам понадобятся 2 медных провода, которые нужно отрезать. Длина проводов должна быть два с половиной сантиметра. Медные провода являются электродами. Далее монтируется выключатель. Затем трансформер крепится к дереву. Это крепление осуществляется с помощью обычных шурупов. Для безопасности и удобства необходимо установить микрик. Эта кнопка прикреплена к плечу. Не забудьте изолировать суставы.

Создать узел для точечной сварки, включив в его состав трансформатор от старой микроволновой печи, совсем несложно. Главное соблюдать определенные правила и нюансы, и все получится.

Сборка трансформатора для микроволновки Самодельный сварочный аппарат

Руководство «Сделай сам» Полное описание

просмотров 329 Загрузки 38 Размер файла 2 МБ

Отчет DMCA / Copyright

СКАЧАТЬ ФАЙЛ

Рекомендовать истории

---

Предварительный просмотр

---

На главную Зарегистрируйтесь! Browse Community Submit All

Art

Craft

Food

Games

Green

Home

Kids

Life

Music

Offbeat

Outdoors

Pets


Ride

Science

Tech

Сборка микроволнового трансформатора Самодельный аппарат для дуговой/электрической сварки от stasterisk, 23 декабря 2007 г.

Содержание Сборка трансформатора для микроволновой печи Самодельный электродуговой/электросварочный аппарат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Введение: Самодельный сварочный аппарат для дуговой/электрической сварки с трансформатором для микроволновой печи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

Шаг 1. Разберите микроволны. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

Шаг 2: Подготовьте трансформаторы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

Шаг 3: Возьмите 24-футовые куски проволоки десяти калибра. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Шаг 4: Намотайте новые вторичные обмотки трансформатора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Шаг 5: Схема . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Шаг 6: Соедините два трансформатора вместе. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Шаг 7: Проверка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Шаг 8: Сварка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Шаг 9: Тест на толстый стержень. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Шаг 10: Сварка нержавеющей стали . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Шаг 11: Управление диммером и сварка тонкостенных трубок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19Шаг 12: Другие сварщики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 связанных инструкций. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 комментария. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Автор:stasterisk авторский сайт Привет! Я Стар Симпсон! Я настоящий я! Подробнее см. на [http://stars.mit.edu stars.mit.edu]. фото [http://bea.st/ Jeff Lieberman] (http://bea.st) stasterisk — меня зовут Стар, и когда мне было 13 лет, я подписывался как «St*r» с * a пятиконечная звезда с буквой «А» немного жирнее. Я думаю, что однажды я сократил его до «ST*», и мой лучший друг взглянул на меня и сказал: «ST*?» «Как я вообще должен произносить это, «ст-звездочка»?» отсюда и стариск!

Введение. Сборка трансформатора для микроволновой печи. Самодельный сварочный аппарат для дуговой/электрической сварки. Я и представить себе не мог, что сделать сварочный аппарат своими руками будет так просто. И это почти БЕСПЛАТНО! Кроме того, сварочный аппарат, который вы получаете, определенно лучше, чем любой дешевый коммерческий сварочный аппарат, который вы можете купить. Чем эта самодельная вещь лучше, чем то, что можно купить? Потому что, если учесть доставку, трудозатраты и небольшую розничную наценку, компании, производящие типичные дешевые коробочки для жужжания, будут максимально экономить на меди. Принимая во внимание, что вы можете использовать достаточно меди, чтобы сделать что-то действительно сочное, и при этом тратить меньше, почти ничего, по сравнению с купленным в магазине дуговым сварочным аппаратом. Итак, вот что вам нужно, чтобы построить сварочный аппарат: — Две старые микроволновки — Несколько проводов 10-го калибра — Проволочные гайки Люди постоянно выбрасывают микроволновки, если вы следите за бордюрами. Или вы можете приобрести микроволновые печи в местном комиссионном магазине по 10 долларов за штуку. Попробуйте склад, который обрабатывает пожертвования — они должны платить, чтобы избавиться от тонн сломанных. Вещи, необходимые для сварки: — Сварочная маска (от 16 долларов США) — Сварочные электроды (6 долларов США) — Зажим для тисков или специальный держатель электрода (6 долларов США за любой из них) — С-образный зажим для зажима заземления — Перчатки — Толстая негорючая (кожаная) одежда, покроет ваши руки Отказ от ответственности: ЭЛЕКТРИЧЕСТВО ВЫСОКОГО НАПРЯЖЕНИЯ и много ТОКА! Тепло, поражение электрическим током и ОПАСНОСТЬ! Ты можешь умереть и ослепнуть. Тем не менее, попробуйте это дома! См. здесь много советов по безопасности при сварке. Вот действительно хорошие практические советы, на основе которых основан этот проект: сборка сварочного аппарата на 70 ампер; крошечный сварочный аппарат Тима, сделанный Тимом Уильямсом; самодельный сварочный аппарат (через afrigadget); тоже хорошо для справки. А вот самый быстрый способ сделать сварочный аппарат постоянного тока с кучей аккумуляторов на 12 вольт.

Примечания к изображению

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

1. Искры! Хороший вид от сварки, а не плохой от сварщика. 2. я сварю 3. позвони мне Flashdance.

Шаг 1: Препарирование микроволн Пригласите своих друзей, не разбирающихся в оборудовании, чтобы они помогли вам препарировать ваши донорские приборы. Им это понравится. Дэвид Грософ подарил одну из этих микроволновок при условии, что мы разберем ее вместе. Хороший совет по безопасности: внутри микроволновки вы найдете гигантский конденсатор. Выглядит как металлическая банка с двумя выступами сверху. Замкните его, чтобы убедиться, что на нем нет остатка заряда, прежде чем совать руки где-нибудь поблизости. Просто поместите отвертку или что-то металлическое, к чему вы не подключены, к двум металлическим клеммам, показанным здесь.

Изображение Примечания 1. Микроволновые печи полны сюрпризов — вонючие тапки-сюрпризы!

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Image Notes 1. Микроволновые кишки! 2. Трансформатор: сохраните это и используйте! 3. Электроника передней панели: утилизация! 4. MAGNETRON: самое крутое имя! 5. Кабель питания переменного тока: сохраните его и используйте позже! 6. вентилятор: утилизация!

Примечания к изображению 1. Big Cinder: земля после глобального потепления? 2. очень длинная отвертка 3. пятигранная отвертка 4. Лицо Стар Симпсон для разборки-микроволновки

Примечания к изображению 1. Великолепный предохранитель

Примечания к изображению 1. Волновод: через него магнетрон пропускает свои микроволновые лучи 2,4 ГГц в область печи.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. это магнетрон. это хорошо для tronulizing магнетоидов. я имею в виду, что он производит излучение на частоте 2,4 ГГц.

Шаг 2: Подготовьте разделку трансформаторов и выбейте вторичные обмотки (тонкий провод). Ни в коем случае не надрезайте и не повреждайте первичные обмотки. Если вы это сделаете, вы можете создать короткие замыкания, когда две обмотки проводят друг к другу, позволяя электричеству обходить определенные части катушки, делая катушку меньшего размера и создавая на выходе что-то отличное от того, что вы ожидаете. Или вы можете полностью прервать соединение, разрушив основной. Так что сделайте все возможное, чтобы сохранить его в целости.

Изображение Примечания 1. Первичные обмотки — питаются от богов Уолджуса. Ни в коем случае не причиняйте им вреда. 2. Низковольтная обмотка для тока накала или что-то в этом роде для питания магнетрона. Удали это.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. Используйте острое долото, чтобы разрезать медную обмотку

Примечания к изображению 1. после долбления, выбить проводку. Будьте очень осторожны, чтобы сохранить первичную часть нетронутой, без зазубрин.

Изображение Примечания 1. выпотрошенные остатки вторичных катушек трансформатора. Это как минимум несколько фунтов чистой меди. Продай его на свалку по 4,50 доллара за фунт и отправляйся в приятное путешествие.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 3: Возьмите 24-футовые куски проволоки десяти калибров Мы сняли толстую проволоку со старой моторной лодки. хозяин убегал. Мы сняли внешнюю оболочку и отделили внутренние проводники, чтобы намотать новые вторичные обмотки на наши трансформаторы.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. Стар снимает кожу с 24-футовой анаконды проволочная куртка. другой конец кабеля крепится к столу С-образным зажимом. 3. Отвертка временно врезалась в асфальт. 4. Mr. Fireface теперь мобилен. Уютное свечение, где бы вы ни работали.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 4: Намотайте вторичные обмотки нового трансформатора Мы намотали по 20 витков провода 10-го калибра на каждый трансформатор. Это примерно то, сколько проводов поместится в доступное пространство. На каждую ушло чуть более 20 футов провода. Совет: нарисуйте на столе метки, чтобы следить за количеством обмоток. Как работает трансформатор? Первичная обмотка представляет собой электромагнит, подключенный к переменному току. Гудящее магнитное поле первичной обмотки индуцирует ток во вторичной обмотке. Если обе обмотки имеют одинаковое число витков, выходное напряжение такое же, как и входное. (минус капелька из-за вихревых токов, сопротивления и т.д.) Если на вторичной обмотке больше витков, чем на входе, ее выходное напряжение выше. Это тип трансформатора, с которым вы начали. ВЫХОДНОЕ НАПРЯЖЕНИЕ = ВХОДНОЕ НАПРЯЖЕНИЕ * (КОЛИЧЕСТВО ВТОРИЧНЫХ ВИТКОВ) / (КОЛИЧЕСТВО ПЕРВИЧНЫХ ВИТКОВ) Наша первичная обмотка имеет 100 витков и подключается к 100 вольтам переменного тока. Мы наматываем 20 витков на вторичку, таким образом, мы получим около 20 вольт. Доступная МОЩНОСТЬ ОСТАЕТСЯ ОДНОЙ независимо от выходного НАПРЯЖЕНИЯ. МОЩНОСТЬ (ВАТТ) = АМПЕРЫ * ВОЛЬТЫ. Если первичная обмотка отбирает 1000 Вт (100 вольт * 10 ампер) из стены, мы сможем отбирать 1000 Вт от вторичной. С 1/5 обмотки мы можем извлечь 50 ампер из вторичной обмотки. В любом случае, это мультяшная версия с игровыми номерами. Здесь, в нашем сарае, полном реальности, у нас есть два таких зверя, соединенных последовательно, и мы планируем закоротить выходы с помощью сварочного стержня, как Дженнифер Билз. Скажем так, мы собираемся тянуть много ампер, поэтому нам нужно намотать вторичную обмотку таким толстым проводом. Медный проводник в проводе десяти калибров имеет диаметр 1/10 дюйма (0,1 дюйма). Вот таблица диаметра проводника, калибра и номинального тока.

Изображение Примечания 1. Используйте плоский стержень в качестве клина, чтобы освободить место для дополнительных витков.

http://www. instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 5: Схема Это довольно простая схема. На самом деле в нем нет ничего, кроме проволоки! Возьмем два трансформатора и намотаем на них толстым проводом низковольтные вторичные обмотки. Мы поставим вторичные обмотки последовательно с нашим сварочным стержнем и заготовкой. Втыкаем первички в стену. Мне очень нравится, как выразился Аавельдер: «не включай себя в эту цепь»

Примечания к изображению 1. сварочный пруток 2. зажим заземления 3. заготовка 4. новые низковольтные сильноточные вторичные обмотки 10 калибра 5. электрододержатель 6. для использования этого устройства на 220 вольт поместите первичные обмотки последовательно, а не параллельно, как показано здесь 7. существующие первичные обмотки

Шаг 6: соедините два трансформатора вместе Почему мы используем два трансформатора? Только один из них недостаточно велик, чтобы сделать действительно сочный сварочный аппарат. Если вы найдете где-нибудь достаточно большой трансформатор, не стесняйтесь использовать его. Вот как соединить два трансформатора. Сначала мы подключаем обе первичные обмотки параллельно настенному шнуру. Затем мы соединяем толстые вторичные обмотки последовательно, чтобы они «толкали и тянули» в одном направлении.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. Проволочная гайка 2. Три провода, скрученные вместе

http://www.instructables. com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Изображение Примечания 1. Если оголенная часть слишком длинная, проволочная гайка ее не закроет. Если конец слишком заостренный, резьба внутри проволочной гайки может плохо его зацепить. Сократите это прямо, если Вы обеспокоены.

Примечания к изображению 1. Ко всему есть сезон поворот поворот поворот и проволочная гайка для любой цели, такой как закрытие скрученных концов проводов и стрельба по крысам из пневматических пистолетов.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 7: Проверка Возьмите вольтметр: вот проверка, чтобы убедиться, что обе вторичные обмотки работают одинаково направление. Наши две вторичные обмотки последовательно производят 38 вольт переменного тока без нагрузки. Это кажется правильным. Если бы они неправильно фазировали, это можно было бы исправить, поменяв местами проводку на любую обмотку. Там, где Тим говорит «не в фазе» в видео, он имеет в виду «в фазе». То есть центральный отвод должен быть меньше, чем два внешних вывода, и если бы все было не так, то трансформаторы боролись бы друг с другом или были бы неправильно сфазированы.

Изображение Примечания 1. Непроводящая обувь. Не стоять в луже воды.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Изображение Примечания 1. Электробезопасность — держите одну руку за спиной или в кармане, чтобы случайно короткое замыкание на сердце, небрежно схватившись за два провода.

Изображение Примечания 1. Привет! Я МР. Веселая игрушка с язычком! 2. Часто сюда заходишь?

Image Примечания 1. проверьте нагрев — они не нагрелись, что является отличным признаком! 2. Мультиметр Radioshack с автоматическим выбором диапазона. Лучшее предложение, которое я знаю для маленького метра. Почему не произошло прогресса?

Шаг 8: Сварите священную корову, это работает! Мы хотели добавить последовательную катушку индуктивности, чтобы придать блоку больше «инерции», но это не имело значения! Вот Тим ​​сваривает некоторые из них.

Собрал свой сварочный аппарат, но не знаешь, как сваривать? Посмотрите обучающие видео на ютубе — ищите «как дуговой сваркой». Они очень хороши.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Вот Звезда, зажигающая дугу. Он отлично сваривается с этими тонкими прутьями 1/16 дюйма 6013. Еще лучше с прутьями 3/32 дюйма 6013.

Изображение Примечания 1. Техника начала с нуля 2. Потрясающий первый валик сварного шва!

Примечания к изображению 1. электрическое соединение, палка и тиски, чтобы скрепить все вместе (все электрически активны)

Примечания к изображению 1. зажим заземления

http://www.instructables.com/id/Build-a- Микроволновая печь-Трансформатор-Самодельный-Сварщик/

Примечания к изображению 1. изолирующая перчатка для захвата электрически активных тисков

Примечания к изображению 1. искры! Хороший вид от сварки, а не плохой от сварщика. 2. я сварю 3. позвони мне Flashdance.

Шаг 9: Тест толстого стержня Эти тонкие электроды 1/16 дюйма стоят примерно в два раза дороже, чем более толстые. Мы хотели посмотреть, как наш сварочный аппарат работает с более толстыми электродами. Следующий размер — 3/32 дюйма, но мы получили коробка электродов 1/8″ 6011. Когда мы вытащили одну из коробки, мы оба сказали «вау, какая толстая». Мы запустили наш сварочный аппарат, и я приварил этот валик поперек алмазной пластины стержнем 1/8″. Дуга была довольно короткой, но она хорошо сгорала, и когда я привык к ней, я почувствовал себя довольно хорошо. Мне пришлось засунуть его немного больше, чем я привык, чтобы сохранить дугу, но залипание не было проблемой. Я наварил длинную бусину и израсходовал больше половины стержня без остановки. Это длинный шов на фото. Затем я установил «факел» в эту пластиковую ванну, чтобы он ни на что не закоротил. Проверил трансформаторы, а они даже не нагрелись! Однако стержни диаметром 3/32 дюйма с меньшей вероятностью, чем стержни размером 1/8 дюйма, могут сломать автоматический выключатель. Для ваших первых сварных швов используйте стержни 6013 диаметром 3/32 дюйма. Стержни 6011 имеют более тонкий флюс и позволяют легче увидеть, что происходит с металлом вашего сварного шва, но имеют тенденцию к большему разбрызгиванию. Следующее изображение для справки, от hobartwelders. com Обновление от 16.04.2008: Теперь это мой любимый сварочный аппарат. Я сделал для него новые выводы из пары соединительных кабелей. Я оставил один зажим типа «крокодил» для зажима заземления и добавил держатель электрода за 6 долларов. Я научил куча людей, чтобы сварить с его помощью.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

На следующем фото Ита сварка в первый раз, изготовление каркаса тента. Этот проект был сварен с помощью этого сварочного аппарата новичками с использованием 3/32-дюймовых стержней 6013. Как вы можете видеть, у нас есть любой другой тип сварочного аппарата, но самодельные более интересны.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 10: Сварка нержавеющей стали Нам понадобились скобы для бизань-мачты Solara. Итак, мы пошли в сварочный магазин и купили 3/32-дюймовые сварочные стержни Hobart Smootharc+ 316L — 16 дюймов из нержавеющей стали. Их длина всего 12 дюймов, потому что нержавеющая сталь имеет высокое электрическое сопротивление и сильно нагревается. После долгого проектирования и набросков Виктор, Кенни и я вырезали, просверлили, согнули и сварили эти кронштейны. Очень просто. Когда он остыл, флюс пошел «тик» и отвалился от сварного шва. Темная область вокруг сварного шва — это копоть от флюса. Сварщик мог бы работать с гораздо более толстыми прутьями из-за высокого сопротивления нержавеющей стали и низкой теплопроводности. Важно: используйте новый шлифовальный круг для нержавеющей стали или тот, который вы используете только для нержавеющей стали. Вы получите ржавчину, если будете использовать какие-либо абразивы, которые использовались для обработки не нержавеющей стали. То же самое и с неправильной проволочной щеткой. Он будет размазывать ржавое железо по нержавейке, а из-за гальванических эффектов он быстро заржавеет, если станет влажным. Ура! Откуда я взял, что вам нужен TIG для нержавеющей стали? Сварные швы на нержавейке просто великолепны!

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Шаг 11: Управление диммером и сварка тонкостенных труб Сварочный аппарат был слишком горячим для тонкостенных трубных каркасов, Я продолжал проплавлять отверстия даже со стержнями 1/16 дюйма 6013. Поэтому я подключил сварочный аппарат к диммеру переменного тока и уменьшил мощность примерно на 30%. Это дало мне очень хороший контроль над мощностью. Марк Ландер и я сделали несколько очень хороших сварных швов. как видно здесь. Через несколько мы получили достаточно хорошие результаты, чтобы сделать те же сварные швы с стержнями 3/32 «6013, без диммера и без прожига отверстий. Еще уловки — я левой рукой вставил кусок сварочной проволоки MIG в сварной шов, чтобы добавить больше металла и впитать тепло. Вот Марк делает это. Для этого подойдет любая проволока, для работы глушителя традиционны плечики. Сначала отшлифуйте краску, если вам не нравятся пары. Остановка, чтобы пообедать, тоже очень помогла. Ваши сварные швы не будут хорошими, когда вы дрожите и устали. Я получил свой вариак бесплатно, не покупайте его за это, они стоят столько же, сколько сварочный аппарат. Твердотельный диммер, рассчитанный на индуктивную нагрузку, делает то же самое и стоит намного меньше. Если вы чувствуете себя особенно причудливо, вы можете добавить свою собственную схему переключения на основе scr для изменения мощности, как это сделал этот парень.

Примечания к изображению 1. Nice Weld 2. Зажим заземления автомобильного соединительного кабеля

Примечания к изображению 1. Дарт Вейдер делает поделки со своим световым мечом на выходных

http://www.instructables.com/id/Build-a-Microwave -Трансформатор-Самодельный-Сварщик/

Примечания к изображению 1. Мистер Вариак, также известный как автотрансформатор с регулируемым центральным отводом 2. Соединительные кабели 3. Соединительные кабели. Сколько раз в жизни вы сможете разорвать такую ​​большую молнию? 4. Удобный сварочный магнит. 5. Удобный держатель электрода без тисков. Металличесая щетка. Смахните ржавчину перед сваркой, смахните флюс после сколов. 8. Твоя подружка мс. Молоток. Используется для стружки флюса и прокалки сварного шва, чтобы уменьшить напряжение от замерзания сварного шва

Шаг 12: Другие сварщики Люди прислали мне несколько фотографий и видео сварщиков, которые они построили на основе этого руководства. Я хочу, чтобы вы тоже могли их увидеть, так что вот они! Вот видео, которое я получил от Пола дю Буфа из Нидерландов (хороший случай, Пол!)

‘ Чейин сказал:

Привет, вот мой сварочный аппарат, основанный на ваших инструкциях. Он выдает 35,5 В, потому что трансформаторы были немного меньше, чем у вас, я думаю (не удалось выиграть

ламафура, а затем:

Вот еще один, такой же простой сварочный аппарат, но он помещен в банку с боеприпасами .50 калибра. Выглядит довольно мило. Его реле управляется (два реле платы управления HVAC на 15 А с

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Примечания к изображению 1. сварщик ламафура

Примечания к изображению 1. Сварщик ламафура

Примечания к изображению 1. Этот корпус металлический, поэтому он должен быть заземлен 2. Сварщик ламафура

Примечания к изображению 1. Сварщик ламафура

Примечания к изображению 1. Сварщик Чейин

Примечания к изображению 1. Сварщик Чейин

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

Связанные инструкции

Дешевая сварка для панков Тима Андерсона

Приварите цветок из ложки! by blrplt1

Батареи + соединительные кабели = сварочный аппарат постоянного тока by TimAnderson

Самодельный сварочный аппарат для точечной сварки by jds1969

Ручной сварочный аппарат с катушкой для сварки с питанием от автомобильных аккумуляторов by TimAnderson

Очень недорогой точечный сварочный аппарат для листового металла (портативный и удобный) mrjohngoh

Комментарии 50 комментариев Добавьте комментарий

просмотреть все 567 комментариев

efdaitsiomna говорит:

12 марта 2011 г. 10:33 ОТВЕТ hey! это здорово! чтобы не сомневаться, но при этом это действительно работает и безопасно в использовании? или есть опасность, что, если все сделано неправильно, напряжение может пройти через u или что-то может лопнуть. не уверен, что задаю правильный вопрос, я мало знаю о высоковольтных вещах. просто интересно…

dan говорит:

25 декабря 2007 г. 2:15 ОТВЕТ относится к вашему положению электробезопасности «одна рука за спиной» — при работе с высоким напряжением вы не можете просто положить любую руку за спину — это должно быть ЛЕВАЯ рука за спиной. Причина в том, что если вы нажимаете правой рукой на какое-то высоковольтное устройство и получаете удар током, первичный ток будет кратчайшим путем к земле: через вашу правую руку, вниз по туловищу с правой стороны, вниз по ногам и в земля. теперь, если вместо этого вы используете левую руку — тогда, к сожалению, ваше сердце находится в левой части туловища и теперь является частью преобладающего текущего пути. Электромонтажные работы с высоким напряжением, к сожалению, не лучший выбор для левшей. теперь, как показано (с любой рукой за спиной), это обычно нормально для работы 120 В переменного тока, потому что, если ваша обувь сухая и имеет приличную резиновую подошву, 120 В переменного тока недостаточно, чтобы пройти через это.

tashammer говорит:

27 декабря 2007 г. 14:19 ОТВЕТ То, что сердце находится слева, не всегда соответствует действительности, так как сердце сместилось в середину справа из-за разрыва легкого.

xl5rob говорит:

8 марта 2011. 17:04 ОТВЕТ

Всегда есть один! Lol

stumppuller71 говорит:

5 марта 2009 г. 21:32 ОТВЕТ

Хорошо, но для большинства людей это верно?

everlastwelders говорит:

28 февраля 2011 г. 9:40 ОТВЕТ

Как сварщик, я обязательно попробую это.

АРДЖУН говорит:

28 февраля 2011 г. 2:50 ОТВЕТ Я только что сделал свой. с 2 двигателями по 1000 Вт. но когда я его использую. мой стержень раскаляется и не перегорает. может ли кто-нибудь сказать мне, в чем проблема

larze говорит:

25 апреля 2009 г. 19:39 ОТВЕТ Итак, если вы соедините два первичных трансформатора последовательно (для 220 В), то не будет ли все равно использовать только один трансформатор? Потому что при 2 витках с обеих сторон соотношение равно 1 виткам, например 2:20 = 1:10. Верно?

stayputnik говорит:

5 августа 2009. 13:28 ОТВЕТ первичные обмотки на самом деле не соединены последовательно. 2 первичных обмотки представляют собой отдельные цепи, поскольку они подключены к отдельным розеткам и вообще не подключены. вы соединяете * вторичные * последовательно, чтобы удвоить напряжение, проходящее через сварной шов. если каждый трансформатор мощностью 1000 ватт (всего 2000 ватт) выдает 20 вольт при 50 ампер по отдельности (ради аргумента), вы не получите приличной дуги, если не соедините вторичные обмотки последовательно, чтобы получить 40 вольт с 50 ампер. использование только одного трансформатора не даст вам достаточно высокого напряжения для хорошей дуги (для чего обычно требуется 30+ вольт) … и не даст вам достаточной силы тока для поддержания дуги. Короче говоря, один трансформатор не мог обеспечить достаточную мощность … и если бы вы попытались, вы, вероятно, расплавили бы изоляцию на вторичной обмотке и в конечном итоге поджарили бы весь трансформатор.

lenny25 говорит:

12 августа 2009 г. 4:34 ОТВЕТ Аааааааааааа….*лампочка* Большое спасибо за ответы на многие мои вопросы. Так что вам нужны не только высокие амперы, вам также нужно достаточное количество вольт. Я утомил его с одним. Я думал, что взорвал розетку, потому что она не хотела работать, но потом я просто сбросил утечку на землю, и теперь все вернулось в норму, у меня есть другой трансформатор, так что я сейчас его убью. Таким образом, способ подключения: первичные обмотки параллельно, вторичные последовательно.

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

agb6 говорит:

23 июня 2010 г. 8:04 ОТВЕТ № . Причина в том, что сварка требует высокого тока и низкого напряжения. Первичные обмотки должны быть намотаны последовательно, учитывая, что у вас есть настенная розетка на 220 В. Вторичная обмотка здесь должна быть подключена параллельно, так как таким образом вы сможете подавать большее значение тока в сварочный шов при гораздо более низком напряжении, чего вы не сможете достичь, когда вторичные обмотки соединены параллельно. серия

ac-dc говорит:

19 февраля 2011 г. 23:27 ОТВЕТ Если вы находитесь в районе, где настенные розетки на 220 В, есть вероятность, что любой микроволновый трансформатор, который вы найдете, также имеет первичную обмотку, предназначенную для 220 В. Если это так, и вы можете достаточно легко определить, какая вилка шнура питания подключена к микроволновой печи, тогда вы все равно должны подключить первичные обмотки параллельно, а вторичные — последовательно. Независимо от того, расположены ли вторичные обмотки последовательно или параллельно, зависит от того, сколько витков вокруг трансформатора вы можете получить, это зависит от того, насколько велик был трансформатор. У меня была микроволновая печь, подобная той, что изображена на фото, с гораздо более мощным трансформатором, чем то, что вы найдете сегодня в моделях стоимостью менее 100 долларов, даже если более новая имеет такую ​​же мощность, как 1200 Вт. Как уже упоминалось, если у вас ниже 30 В или около того, вам нужно будет подключить вторичные цепи последовательно. На самом деле неправда, что сварка «требует» низкого напряжения, просто она требует довольно высокого тока. Более высокое напряжение более опасно, и наличие как высокого напряжения, так и высокого тока значительно повысит стоимость, но если вы сделаете напряжение слишком низким, не только не будет дуги, но и импеданс некоторых металлов сам по себе ограничит, сколько ток, который вы можете пропустить, если зажим не находится ближе к рабочей зоне. Проще всего было бы просто намотать трансформаторы, на мгновение соединить первичные обмотки последовательно и измерить выходной сигнал вторичной обмотки каждого трансформатора, когда они не подключены, чтобы определить напряжение каждого из них. Важно отметить, что вы не хотите подключать вторичные обмотки параллельно, если они не ОЧЕНЬ близки к одному и тому же напряжению, иначе у вас будет мощность, идущая от той, которая имеет более высокое напряжение, к той, которая имеет более низкое.

NAILS1978 говорит:

19 февраля 2011 г. 22:49 ОТВЕТ Если я ошибаюсь, поправьте меня во что бы то ни стало, я могу разобрать свой маленький коммерческий сварочный аппарат и перемотать его проводом большего и большего размера ??

doityoureself говорит:

9 января 2011. 1:17 ОТВЕТ Я готовлюсь перемонтировать свои трансформаторы, у меня есть тонна медного провода 6ga, но на проводе нет изоляции, есть идеи, что использовать, другой, что изолента?

stasterisk говорит:

9 января 2011. 17:55 ОТВЕТ Вы уверены, что он неизолирован или покрыт эмалью? т. е. если вы возьмете небольшой кусочек и надрежете его лезвием, будет ли казаться, что медь другого цвета, чем на поверхности? (это предполагает эмалевую изоляцию, и в этом случае вы готовы к работе.) Кроме того, НЕ изолируйте оголенную медь изолентой, чтобы сделать ее изолированной: ваши катушки индуктивности будут вибрировать и стучать (независимо от того, насколько вы осторожны) и лента в конечном итоге соскользнет и где-нибудь создаст короткое замыкание.

evjim говорит:

24 января 2011 г. 13:19 ОТВЕТ Эмалевое покрытие недостаточно для условий сварки. Эмаль можно легко поцарапать при работе с металлом, и будет трудно сказать, сохранилось ли покрытие, поскольку оно похожего цвета. Будьте осторожны и купите термоусадочную трубку или новый провод. Это действительно не будет стоить дорого.

ac-dc говорит:

19 февраля 2011. 19:58 ОТВЕТ Это неправда, провод уже на трансформаторе покрыт эмалью, кроме того, вы не собираетесь атаковать сварщика кусками металла — что может быть довольно опасно делать с НИЧЕГО, подключенным к розетке переменного тока. Далее, «новый провод» для обмоток трансформатора IS с эмалированным покрытием. Однако есть одна загвоздка: когда вы наматываете провод на существующий трансформатор с сердечником, сваренным вместе, очень легко поцарапать провод о металлический сердечник, который может соскоблить эмаль (или другую *нарисованную* изоляцию). Кроме того, не наступайте на трещины и не переходите дорогу черной кошке. 😉

jkinrade говорит:

2 февраля 2011 г. 14:51 ОТВЕТ Поскольку это сварочный аппарат переменного тока, кто-нибудь знает, будет ли он работать для алюминия? Мне не нравится электроника, используемая в самодельном TIG….

doityoureself говорит:

10 февраля 2011. 23:49 ОТВЕТ У меня есть пистолет TIG и шланги-кабели-аргон-CO2, и я на самом деле пробовал, не работает, вольфрамовый электрод просто прилипает к алюминию. Я также не знаю всей электроники, связанной с сваркой TIG, но я собираюсь попытаться заставить это работать, если у кого-то есть какие-либо идеи, не стесняйтесь прыгать и дайте мне знать. Похоже, что требуется более высокая частота 120 или 240 В переменного тока, поскольку emihackr97, потому что он искрит или гудит примерно 1-2 раза в секунду (60 Гц, 120 раз в минуту, искры появляются как вверху, так и внизу синусоидальной волны), но он не удерживает дугу. Я чувствую, что если бы напряжение было выше (у меня максимум около 50 В переменного тока) и на более высокой частоте (возможно, в диапазоне от 300 до 400), это сработало бы. Переменный ток, не только 50 или 60 Гц Не уверен

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

3 февраля 2011 г. 10:43 ОТВЕТ

bferland говорит:

3 января 2011 г. 10:07 ОТВЕТ Какие стержни используются? У меня работает мой сварочный аппарат, но я не могу укладывать шов, имеет ли значение размер стержня или у меня слишком низкое напряжение?

doityoureself говорит:

10 февраля 2011 г. 19:18 ОТВЕТ Я обнаружил, что если у вас нет хотя бы 35-40 вольт, этого недостаточно. Мне пришлось поставить 3 трансформатора, соединенных последовательно, чтобы получить достаточное напряжение. Я использовал многожильный провод 8ga с 12-15 витками на каждом трансформаторе. Сначала я попробовал электроды 6011 диаметром 1/8 дюйма, и они совсем не шли. Я переключился на электроды 6013 на 3/32 и вау, он дает отличные швы, я сварил 1/4-дюймовую сталь без проблем, отличное проплавление, 1/8-дюймовый тоже с хорошими результатами, просто нужно двигаться немного быстрее. Также я использую три удлинителя, подключаю каждый трансформатор к удлинителю и подключаю удлинитель к розетке, которая находится на другом прерывателе цепи. Вы можете подключить 2 трансформатора к одному кабелю, если он подключен к сети на 20 ампер. любые другие, вероятно, сработают прерывателями при работе с длинными бусинами. также я использую небольшой комнатный вентилятор на низкой скорости и направляю его прямо на трансформаторы, и они остаются красивыми и прохладными даже при больших нагрузках. Удачи и дайте мне знать, если я могу помочь или, может быть, дайте мне знать, как продвигается ваш прогресс, мне было бы интересно.

stasterisk говорит:

9 января 2011 г. 17:55 ОТВЕТ

Спасибо всем пользователям инструкций, которые отвечают на вопросы в комментариях здесь.

doityoureself говорит:

9 января 2011. 1:50 ОТВЕТ

Мне очень нравится чистый вид, но есть одна проблема, нет возможности получить какое-либо охлаждение, нет вентиляционных отверстий или вентилятора

jackie46 говорит:

14 августа, 2010. 4:56 ОТВЕЧАТЬ

Просто вопрос, интересно, можете ли вы поставить сюда регулятор воздуха и головку плазменного резака, чтобы все заработало

oddelyodd говорит:

21 декабря 2010 г. 15:04 ОТВЕТ Извините, я так не думаю; напряжения недостаточно для ионизации газа, вот почему: напряжение, выходящее из трансформатора… сила тока есть, а напряжения нет; вам понадобится сердечник большего размера, чтобы обернуть провод того же размера, чтобы получить правильное выходное напряжение / усилитель, выход трансформатора — переменный ток (вам нужен постоянный ток для использования в качестве плазменного резака), если вы не можете преобразовать переменный ток в постоянный с помощью ДЕЙСТВИТЕЛЬНО БОЛЬШОЙ выпрямитель или множество выпрямителей среднего размера для подачи необходимой силы тока без взрыва выпрямителя (в буквальном смысле) и последнее, но не менее важное: вам понадобится какой-то высоковольтный импульс, чтобы запустить дугу между электродом и предметом вырезать

arkfusion говорит:

6 сентября 2009 г. 18:03 ОТВЕТ

Я использовал 12 калибр. это изменит ситуацию?

bferland говорит:

6 декабря 2010. 6:35 ВЕЧЕРА ОТВЕТ Я использовал 12 провод 10 толщиной два, чтобы получить достаточно обмоток. Я расплавил одну катушку, когда мой стержень застрял, перемотанный, и он добавил вентилятор в мой корпус, уделил немного больше внимания и никаких проблем. 12-проводная схема обеспечивает меньший «рабочий цикл».

timmy300 говорит:

8 ноября 2009 г. 14:00 ОТВЕТ Привет, ребята. я из Великобритании. Я хочу использовать два MOT для своего сварочного аппарата, но я не понимаю, как их правильно и безопасно подключить. Хорошо, так что в других дуговых сварочных аппаратах MOT трансформаторы подключены последовательно друг к другу или параллельно? Как подключить все первичные провода к 13-амперной трехконтактной розетке в Великобритании? Я еще не прошел техосмотр, но кто-нибудь знает, какой ток я могу получить от 10 витков толстого провода на обоих трансформаторах с входом 230 В при 50 Гц? Также я слышал, что кто-то использовал провод 10awg, и он расплавился, может ли кто-нибудь порекомендовать хорошую толщину и поставщика? СПАСИБО

Clayfigur говорит:

27 ноября 2010 г. 16:16 ОТВЕТ если у вас есть 3-контактная настенная розетка… третий должен быть проводом заземления… подключите провод заземления/провод заземления к корпусу ваш ТО сварщик…. Лучше сделать сварщик, используя более толстые провода на вторичке, даже с меньшими витками. Вам просто нужно добавить еще один трансформатор.. Я пробовал 2 трансформатора, 10AWG по 10 витков каждый… вторички последовательно , первично параллельно. затем 3 трансформатора 8AWG по 7 витков каждый… вторички последовательно, первички параллельно. (это работает лучше) Я также думаю сделать сварочный аппарат с 4 трансформаторами, как только найду еще один … В любом случае, в качестве дополнительного охлаждения я использовал вентилятор, найденный в микроволновке, для охлаждения блока от тепла. небольшой алюминиевый радиатор тоже не помешал бы..

charlieb000 говорит:

16 сентября 2010 г. 3:08 ОТВЕТ почему в вашей цепи нет выпрямителя постоянного тока? (обратите внимание, что вам понадобится большое количество диодов, чтобы справиться с током, и выходная мощность немного снизится), я подумал, что лучше сваривать на постоянном токе. ..

http://www.instructables.com /id/Build-a-Microwave-Transformer-Homemade-Welder/

evza134 говорит:

26 ноября 2010 г. 18:45 ОТВЕТ, насколько я понял и как мне сказал мой учитель котлостроения, почти всегда лучше Придерживайтесь сварки переменным током, чтобы избежать дугового разряда.

natcrazz говорит:

29 июля 2010 г. 00:26 ОТВЕТ

Могу ли я использовать только один трансформатор, если я собираюсь сваривать только тонкий металл для небольших работ и художественных целей?

Clayfigur говорит:

24 ноября 2010 г. 4:38 ОТВЕТ

сделайте аппарат для точечной сварки, используйте проволоку большего размера, меньше витков… это идеально для тонкого листового металла.. используйте медный или углеродный стержень вместо сварки стержень… Я тоже подумываю сделать такой же сам… уже есть 3 аппарата для электродуговой сварки и аппарат для сварки.. Мне нужно сделать аппарат для точечной сварки для тонких листов…

Bob_144 говорит:

15 ноября 2010 г. 17:51 ОТВЕТ не могли бы вы помочь советом, как заставить этот трансформатор работать на сварщика??? это от старого мастерского зарядного устройства для аккумуляторов.

bferland говорит:

15 ноября 2010 г. 7:20 ОТВЕТ

Будет ли стандартный диммер на 120 В работать для управления питанием?

Styki говорит:

23 октября 2010 г. 9:37 ОТВЕТ

Итак, если вы сделаете Нику первичную обмотку, будет ли правильно думать, что вы можете восстановить ее с помощью тщательно помещенного припоя?

гигавольт говорит:

14 ноября 2010 г. 11:04 ОТВЕТ НЕ ПРИПАЙТЕ ЭТО!! ВЫ СОЖЖЕТЕ ЭМАЛЬ НА ОКРУЖАЮЩИХ ПРОВОДАХ!!! ЭТО ОЧЕНЬ ПЛОХО!! Серьезно, если вы слишком сильно повредили первичную проводку, лучше просто пройти еще одно ТО! Небольшой порез можно заклеить изолентой или замазать клеем.

h4x_your_nightmare говорит:

12 ноября 2010 г. 23:25 ОТВЕТ это классная инструкция 🙂 у моего дедушки, здесь в Румынии, есть самодельный сварочный аппарат, но он в 50 раз больше и тяжелее этого:D о, и он жрать слишком много кВтч :)) и из-за жары мне нужно ремонтировать розетки каждые 2 месяца 😀

sakimoto говорит:

24 августа 2010 г. 6:45 ОТВЕТ

как с помощью мультиметра определить, какая сторона трансформатора положительная, а какая отрицательная?

tinstructable говорит:

11 ноября 2010 г. 14:50 ОТВЕТ мой мультиметр покажет вам отрицательное напряжение, если полярность неверна … и аналоговые мультиметры стрелка будет двигаться назад от начальной точки.

Computothought говорит:

11 ноября 2010 г. 13:22 ОТВЕТ

Надо попробовать.

Opcom говорит:

11 ноября 2010 г. 9:26 ОТВЕТ

Это отличный проект, в котором также повторно используются трансформаторы, которые в противном случае были бы представлены. Сэкономленная медь из вторичной обмотки тоже ценна. Если высокотехнологичные элементы управления, такие как диммер или дроссельная заслонка, недоступны, можно использовать ведро с сильным раствором соленой воды на первичной обмотке. Имейте над ним 2×4 с двумя (или более параллельными) тяжелыми стальными электродами, проходящими через него, и когда сборка опускается так, что электроды более погружены в раствор, она будет пропускать больший ток. Он может ограничивать ток, но поддерживать высокое напряжение холостого хода. кипящие чаны с электролитом не для слабонервных, но и это не поучительно. Нам повезло, что у нас достаточно «мусора», из которого можно делать великие вещи. Вот еще один очень недорогой самодельный сварочный аппарат, в чем-то похожий, но он видел очень много применений, что является интересной частью. http://www.bunkerofdoom.com/00_misc/welder/index.html

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

breinhardt говорит:

9 ноября 2010 г. 17:11 ОТВЕТ

сварка стержнем на нержавеющих выпусках хром 6. если будешь клеить сварку из нержавейки, надевай респиратор.

thelmer44 говорит:

9 ноября 2010 г. 11:02 ОТВЕТ

Это кажется несколько опасным… Но, тем не менее, круто.

PaulMakesThings говорит:

9 ноября 2010. 13:52 ОТВЕТ Да, но есть много сайтов для безопасных детских проектов. Мне нравится, что инструкции позволяют использовать вещи, которые предполагают определенный уровень осторожности и зрелости или, по крайней мере, принятие ответственности.

fgleich говорит:

21 октября 2010 г. 20:13 ОТВЕТ Я из первых рук знаю, что одного парня убил один из этих конденсаторов, потому что он не замкнул клеммы и не разрядил их. Эти кепки содержат смертельный заряд и могут УБИТЬ.

Bob_144 говорит:

16 октября 2010 г. 21:18 ОТВЕТ Я нашел трансформатор весом около 25-30 фунтов для веса сердечника, может ли кто-нибудь сказать мне, какой AWG и витки, чтобы превратить его в сварщик?

fishnfreak18 говорит:

7 октября 2010 г. 15:11 ОТВЕТ

достаточно ли трансформатора от зарядного устройства для гольфмобиля, чтобы использовать его для сварочного аппарата? и как бы вы его провод?

xz586 говорит: ???

просмотреть все 567 комментариев

http://www.instructables.com/id/Build-a-Microwave-Transformer-Homemade-Welder/

24 сентября 2010 г. 6:21 ОТВЕТИТЬ

Powerful do-it -самостоятельный трансформаторный блок питания СВЧ

Этот мастер-класс будет немного спорным и вызовет не одно разрозненное мнение. Хочу поделиться как из трансформатора микроволновки сделать мощный выпрямитель — блок питания, на нужное мне напряжение.
Очень часто микроволновки выходят из строя и выбрасываются на помойку. Недавно разбил еще один и решил дать вторую жизнь его трансформеру.
Трансформатор там повышающий и обычно преобразует 220 В в высокое напряжение 2000-2500 В, необходимое для возбуждения магнетрона.
Я видел, сколько людей переделывают эти трансформаторы то ли под аппарат контактной сварки, то ли под аппарат дуговой сварки. Но ни разу не видел, чтобы из него делали мощные блоки питания.
Ведь трансформатор очень мощный, около 900 Вт, а этого мало. В общем покажу как перемотать трансформатор на нужное вам напряжение.

Обычно микроволновый трансформатор содержит три обмотки. Самый многочисленный, мотанный тончайшим проводом, — это повышающий, вторичный, на выходе которого 2000-2500 В. Он нам не нужен, мы его удалим. Вторая обмотка, более толстая, с меньшим количеством проводов по сравнению со вторичной — обмотка сети 220 В. Еще между этими двумя массивными обмотками находится самая маленькая, состоящая из нескольких витков провода. Это низковольтная обмотка примерно 6-15 В, выдающееся напряжение на накал магнетрона.

Разрезать швы магнитопровода

Необходимо разрезать швы, скрепляющие «Ш»-образные пластины и «И»-образные. Швы китайского производителя настолько прочны, насколько кажутся. Их можно разрезать болгаркой или даже расколоть стамеской и молотками. Я использовал болгарку, это гуманный способ.

Снимаем катушки

Снимаем все катушки. Если они очень прочно застряли, слегка постучите резиновым молотком. Нам нужна только обмотка на 220 В, остальное убираем. Возвращаем первичную обмотку на 220 В и опускаем на Ш-образный сердечник.

Расчет вторичной обмотки

Теперь нам нужно рассчитать количество витков вторичной обмотки. Для этого нужно знать коэффициент трансформации. Обычно в таких трансформаторах оно равно единице, поэтому один виток провода будет давать один вольт. Но это не всегда так и нужно перепроверить.
Берем любой провод и наматываем на жилу 10 витков провода. Затем собираем сердцевину и зажимаем ее струбциной, чтобы она не развалилась. Обязательно подайте 220 В на первичную обмотку через предохранитель. В это время измеряем напряжение на выходе 10-витковой обмотки. По идее должно быть 10 В. Если нет, то коэффициент трансформации не такой как обычно и нужно производить расчеты для расчета напряжения для вашей обмотки. Все это несложно, математика — пятый класс.
У меня есть два трансформатора. Одну буду делать на 500 В, другую на 36 В. Можно сделать на любое другое напряжение.

Обмотка катушки трансформатора 500 В

Коэффициент трансформации моего экземпляра один к одному. А чтобы намотать обмотку на 500 В, мне нужно сделать соответственно 500 витков провода на катушке. Возьмите провод.

Конечно не так, а на барабане накручено. Оцениваем силу тока и объем катушки. Из этих значений выберите диаметр провода.

Вот такое простое приспособление я собрал для намотки катушки. Сам сердечник из дерева, бока из оргстекла. Закрепить можно на дрель или шуруповерт.

Намотан, собран, подключен. Замеряю выходное напряжение, почти получилось — 513 В, что для меня приемлемо.

Трансформатор 36 В

Обмотку 36 В можно также намотать вручную, взяв соответствующий провод. Для надевания и выпрямления обмотки на сердечнике можно использовать вот такие клинья, смотрите фото.

После того, как вся обмотка натянута, в образовавшиеся отверстия, предварительно убрав клинья, положить плотно прижатую бумагу. Это мой примитивный способ. Потом рекомендую пропитать обмотку эпоксидкой, а то будет сильно гудить.

Обработка ошибок

Я перемотал обмотку, чтобы сделать ее плотнее и мощнее. Для этого я намотал его двойным проводом, вместо одного толстого. В конце концов я их подключу.

После того, как все обмотки закреплены, пришло время собрать сердечник трансформатора. Для этого фиксируем всю конструкцию струбциной и дуговой сваркой в ​​тех же местах, что и раньше. Не нужно делать толстый шов, все должно выглядеть как было.

Далее для моего выпрямителя мне понадобится:

•

•


Выпрямитель нагружу на 20 А, естественно диодный мост надо установить на радиатор.
Так же, если будете использовать металлический корпус как у меня, то не забудьте его заземлить.

О безопасности

Будьте внимательны при подключении трансформатора, никогда не торопитесь и все перепроверяйте.
