Светодиод 3 вольта. Светодиоды 3 вольта: характеристики, применение и схемы подключения

Как работают светодиоды на 3 вольта. Какие бывают типы и размеры 3-вольтовых светодиодов. Для чего используются светодиоды на 3 вольта. Как правильно подключить светодиоды к источнику питания 3В. Какие схемы подключения существуют для 3-вольтовых светодиодов.

Основные характеристики светодиодов на 3 вольта

Светодиоды на 3 вольта являются одними из самых распространенных и универсальных. Они обладают следующими ключевыми характеристиками:

• Напряжение питания: 3-3,6 В
• Типичный прямой ток: 20-30 мА
• Световой поток: 2-5 лм для стандартных 5 мм светодиодов
• Угол обзора: 15-120 градусов в зависимости от линзы
• Срок службы: до 50 000 часов
• Размеры: от 1,8 мм до 10 мм в диаметре

Какие преимущества имеют 3-вольтовые светодиоды? Они энергоэффективны, компактны, имеют длительный срок службы и низкое тепловыделение. При этом 3В — оптимальное напряжение для питания от батареек и аккумуляторов.

Типы и размеры 3-вольтовых светодиодов

Светодиоды на 3 вольта выпускаются в различных конструктивных исполнениях:

• Светодиоды в корпусе 5 мм — самые распространенные, используются в индикации и подсветке

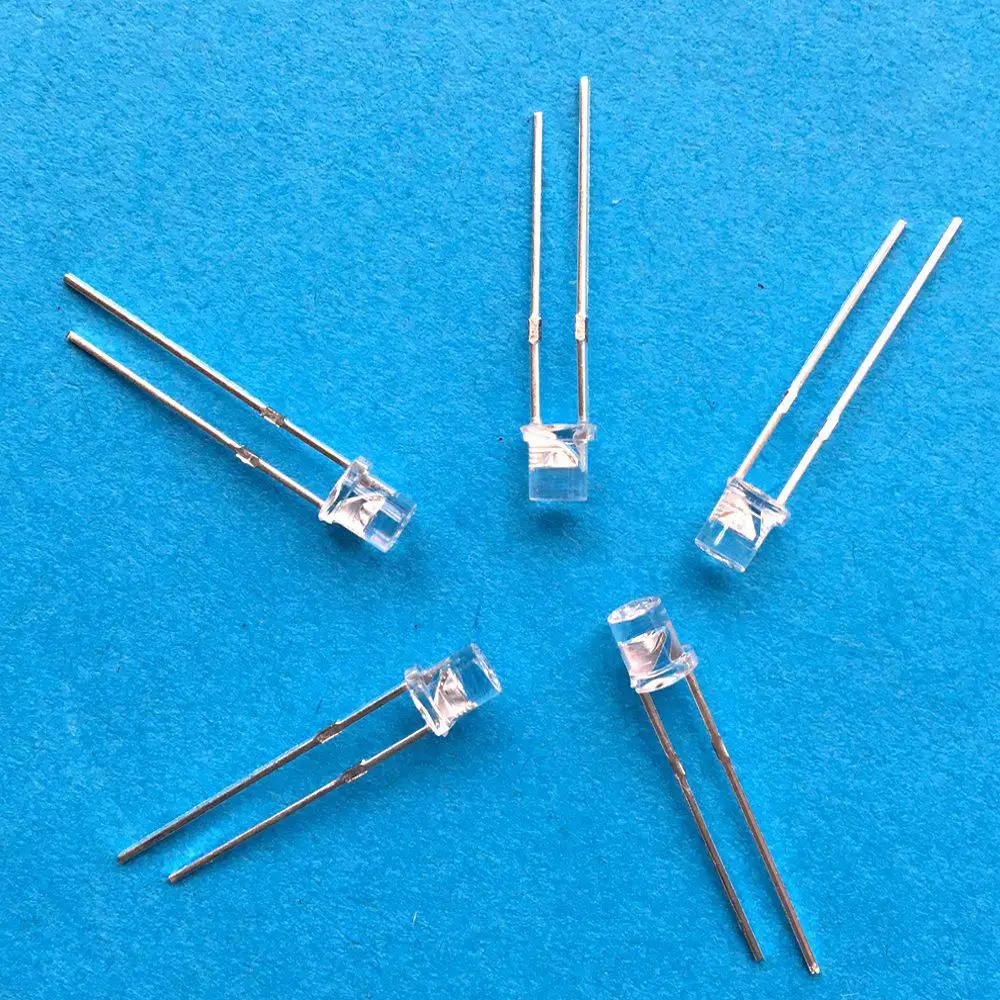

• Светодиоды 3 мм — компактные, для малогабаритных устройств
• SMD светодиоды размером 3528, 5050 и др. — для поверхностного монтажа

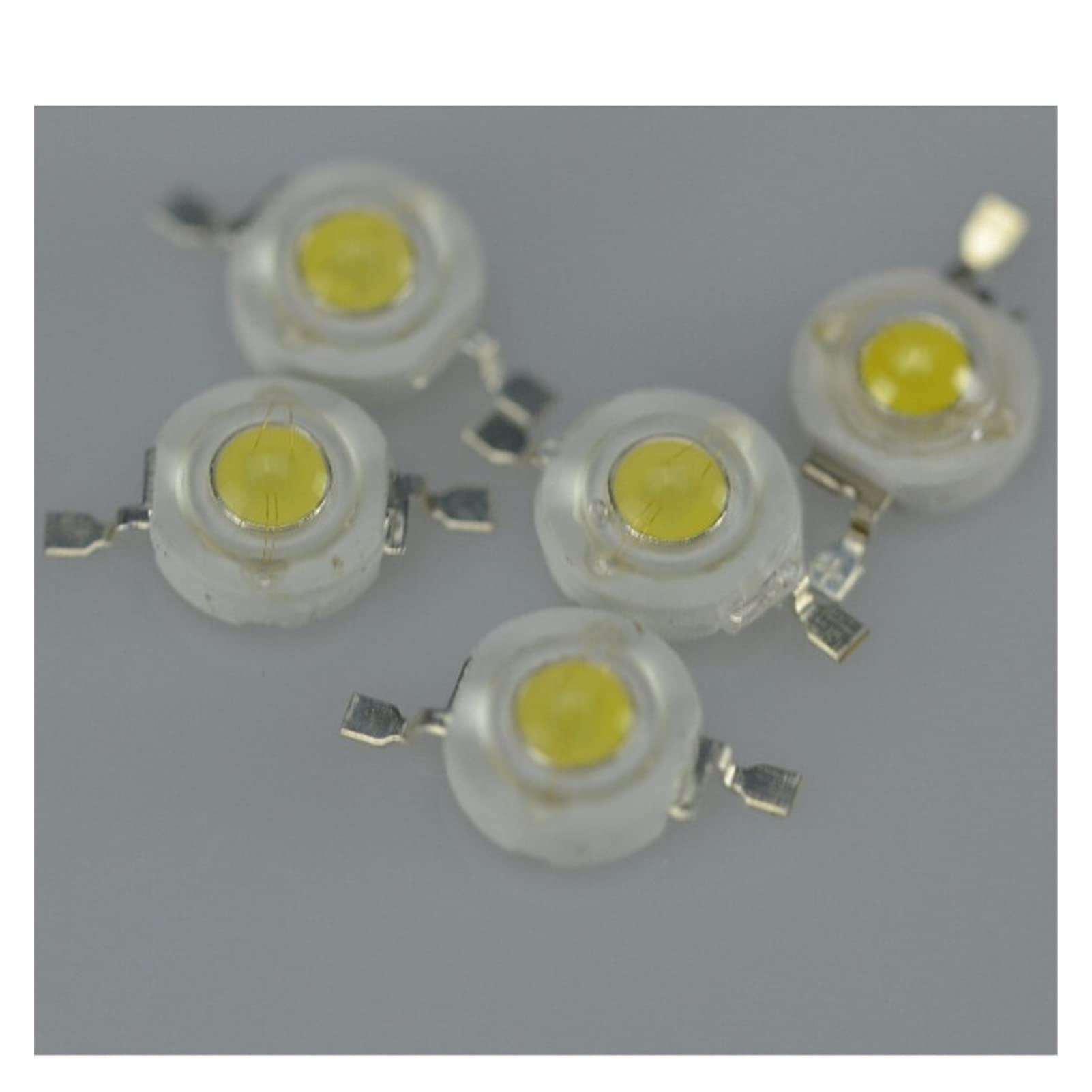

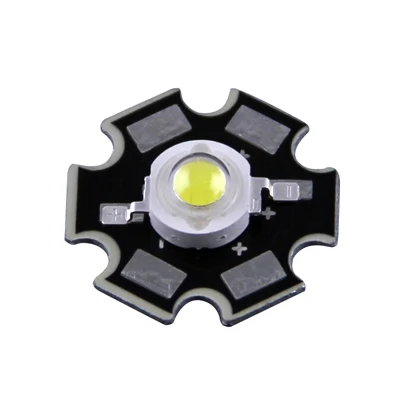

• Мощные светодиоды 1-3 Вт — для освещения
• Светодиодные ленты на 3В — гибкие линейные источники света

Какой размер выбрать? Это зависит от применения — для индикации подойдут 3-5 мм, для освещения — мощные, для компактных устройств — SMD.

Области применения 3-вольтовых светодиодов

Благодаря универсальности светодиоды на 3В используются во многих сферах:

• Индикация в электронных устройствах
• Подсветка дисплеев и клавиатур
• Декоративная подсветка интерьеров
• Автомобильная светотехника
• Портативные фонари и налобные фонарики
• Игрушки и сувениры с подсветкой
• Маломощное освещение

Где еще можно применить 3-вольтовые светодиоды? В любых портативных устройствах с батарейным питанием, а также в низковольтных системах освещения и подсветки.

Схемы подключения светодиодов к источнику 3В

Существует несколько базовых схем подключения 3-вольтовых светодиодов:

Прямое подключение

Самая простая схема — напрямую к источнику 3В через токоограничивающий резистор. Номинал резистора рассчитывается по закону Ома.

Последовательное соединение

Несколько светодиодов соединяются последовательно, общее напряжение не должно превышать напряжение источника. Требуется один общий резистор.

Параллельное соединение

Светодиоды подключаются параллельно, каждый через свой резистор. Позволяет подключить больше светодиодов.

Схема с транзистором

Транзистор используется для управления яркостью или включением/выключением светодиодов.

Какую схему выбрать? Это зависит от количества светодиодов и требований к управлению. Для 1-3 светодиодов подойдет прямое подключение, для большего количества — последовательно-параллельные схемы.

Расчет токоограничивающего резистора для светодиода 3В

Правильный расчет резистора критически важен для работы и срока службы светодиода. Для этого используется формула:

R = (V_{источника} — V_{светодиода}) / I_{светодиода}

Где:

• R — сопротивление резистора (Ом)
• V_{источника} — напряжение источника питания (В)
• V_{светодиода} — прямое напряжение светодиода (В)
• I_{светодиода} — рабочий ток светодиода (А)

Как рассчитать на практике? Например, для светодиода с прямым напряжением 3,2В и током 20мА при питании от 5В резистор будет:

R = (5В — 3,2В) / 0,02А = 90 Ом

Выбираем ближайшее стандартное значение 100 Ом.

Питание 3-вольтовых светодиодов от батарей

Светодиоды на 3В отлично подходят для питания от батарей и аккумуляторов. Наиболее распространенные варианты:

• Две батарейки AA или AAA последовательно (3В)
• Литиевая батарея CR2032 (3В)
• Аккумулятор Li-ion 18650 (3,7В)
• Две солевые батарейки AA последовательно (3В)

Какой вариант лучше? Это зависит от требуемой емкости и размеров устройства. Для длительной работы подойдут AA, для компактности — CR2032, для перезаряжаемости — Li-ion.

Особенности работы RGB светодиодов на 3 вольта

RGB светодиоды содержат три кристалла разных цветов в одном корпусе. Для 3-вольтовых RGB есть несколько нюансов:

• Требуется отдельное управление каждым цветом
• Разное прямое напряжение для разных цветов (2-3,6В)
• Необходимость в схеме управления для смешивания цветов
• Повышенное энергопотребление при работе всех цветов

Как подключить RGB светодиод к 3В? Можно использовать микроконтроллер для ШИМ-управления яркостью каждого цвета. Или простую схему на транзисторах для переключения цветов.

Драйверы для 3-вольтовых светодиодов

Для стабильной работы мощных светодиодов или светодиодных сборок на 3В используются специализированные драйверы. Они обеспечивают:

• Стабилизацию тока
• Защиту от перегрузки
• Регулировку яркости
• Высокий КПД

Какие бывают типы драйверов? Линейные — простые и дешевые, импульсные — более эффективные. Выбор зависит от мощности и требований к эффективности.

Использование драйвера позволяет максимально раскрыть потенциал 3-вольтовых светодиодов и продлить срок их службы.
