Светодиодная лента принцип работы. Светодиодная лента на 220В: принцип работы, преимущества и недостатки

Как работает светодиодная лента на 220В. Каковы ее основные преимущества перед низковольтными аналогами. В чем заключаются недостатки такой ленты. Где лучше всего использовать светодиодную ленту на 220В.

Принцип работы светодиодной ленты на 220В

Светодиодная лента на 220В подключается напрямую к бытовой электросети без использования понижающих трансформаторов или блоков питания. Как это возможно, если светодиоды работают от постоянного низкого напряжения?

Принцип работы такой ленты основан на следующих элементах:

• Выпрямительный диодный мост, преобразующий переменный ток в постоянный
• Ограничительные резисторы, снижающие напряжение до нужного уровня
• Светодиоды, соединенные последовательно в группы

Диодный мост выпрямляет переменное напряжение 220В до примерно 310В постоянного. Затем это напряжение распределяется на последовательно соединенные группы светодиодов и резисторов. Каждая группа состоит обычно из 60-80 светодиодов.

Области применения светодиодной ленты 220В

Где лучше всего использовать светодиодную ленту, работающую от сети 220В? Основные сферы применения:

• Наружное декоративное освещение зданий и сооружений
• Подсветка рекламных конструкций и вывесок
• Создание световых инсталляций и декораций
• Оформление витрин магазинов
• Ландшафтная подсветка

Такая лента хорошо подходит для уличного применения благодаря высокой степени защиты от влаги (обычно IP65 и выше). Она удобна в монтаже, так как не требует установки блоков питания.

Преимущества светодиодной ленты на 220В

Какие основные достоинства имеет светодиодная лента с питанием от сети 220В по сравнению с низковольтными аналогами?

• Простота подключения — не нужен блок питания
• Возможность создания длинных линий освещения (до 50-100 м)
• Высокая яркость свечения
• Хорошая влагозащита для уличного применения
• Меньшая стоимость готовой системы освещения

Отсутствие необходимости в блоке питания существенно упрощает монтаж и снижает стоимость всей системы освещения на основе такой ленты.

Недостатки светодиодной ленты 220В

При всех преимуществах, у светодиодной ленты на 220В есть и ряд существенных недостатков:

• Повышенная пульсация светового потока
• Невозможность использования для основного освещения помещений
• Потенциальная опасность поражения током при повреждении изоляции
• Меньшая надежность из-за последовательного соединения светодиодов
• Ограниченные возможности диммирования

Главный недостаток — повышенная пульсация света из-за отсутствия качественного выпрямления и стабилизации напряжения. Это ограничивает применение такой ленты в жилых и рабочих помещениях.

Особенности подключения светодиодной ленты 220В

Как правильно подключить светодиодную ленту, работающую от сети 220В? Основные рекомендации:

1. Используйте специальный коннектор с диодным мостом для подключения к сети
2. Соблюдайте полярность при соединении отрезков ленты
3. Не превышайте максимально допустимую длину подключения (обычно 50-100 м)
4. Обеспечьте надежную изоляцию всех соединений
5. Для управления яркостью применяйте специальные диммеры для 220В

При монтаже важно обеспечить хороший теплоотвод и не допускать перегрева ленты. Рекомендуется использовать алюминиевые профили.

Сравнение с низковольтными светодиодными лентами

Чем отличается светодиодная лента на 220В от обычных низковольтных лент? Основные различия:

• Питание напрямую от сети без блока питания
• Большая кратность резки (обычно 1 м вместо 5-10 см)
• Повышенная пульсация светового потока
• Более высокая яркость
• Лучшая влагозащита
• Меньшие возможности управления

Низковольтные ленты более безопасны и универсальны, но для некоторых задач лента на 220В может быть более предпочтительным вариантом.

Рекомендации по выбору светодиодной ленты 220В

На что обратить внимание при выборе светодиодной ленты с питанием от сети 220В?

• Степень защиты IP (минимум IP65 для наружного применения)
• Тип и количество светодиодов на метр
• Яркость свечения и потребляемая мощность
• Возможность управления яркостью
• Цветовая температура или наличие RGB-контроллера
• Максимальная длина подключения

Выбирайте продукцию проверенных производителей, обращайте внимание на гарантию и наличие сертификатов качества. Это обеспечит безопасность и долгий срок службы.

преимущества, применение и принцип работы — статья от экспертов Apeyron Elelctrics

Светодиодная лента — это искусственный источник света, который представляет собой узкую гибкую ленту со светодиодами, расположенными на равном удалении друг от друга. Зачем нужна светодиодная лента и каковы её преимущества? Почему она так быстро набирает популярность? Где и как ее можно использовать? Разбираемся ниже!

Плюсы и минусы светодиодной ленты

Перечислим преимущества

Во-первых, светодиодная лента используется для разных целей. Она может служить источником дополнительного и даже основного освещения, а также декоративным дизайнерским решением.

Во-вторых, как все светодиодные источники света, ленты потребляют очень мало энергии — гораздо меньше, чем традиционные лампы накаливания или даже современные компактные люминесцентные лампы, которые уже считаются энергосберегающими.

В-третьих, при правильном монтаже и эксплуатации светодиодные ленты служат очень долго — до 50 тысяч часов.

В-четвертых, они гибкие и тонкие, то есть их можно устанавливать на любых поверхностях, даже сложной конфигурации, и в труднодоступных местах.

И в-пятых, ее яркостью и даже цветом можно управлять с помощью диммеров и контроллеров RGB.

Из недостатков можно выделить следующие:

• Сравнительно высокая стоимость
• Трудный монтаж (для неопытных пользователей)
• Для некоторых изделий — необходимость в подборе блока питания и поиска места для его размещения.

Где используется лента

Яркую ленту можно использовать в качестве основного источника света, заменив ею обычные люстры и лампы.

Часто светодиодные ленты используют в качестве дополнительной подсветки — например, на кухне, где они крепятся под навесными шкафами и освещают рабочую зону.

Кроме того, лента может нести чисто декоративную функцию, добавляя разнообразия в интерьер и расставляя акценты.

Светодиодной лентой украшают не только дома, но и ландшафты, и автомобили, оформляют ею баннеры и рекламные вывески — возможности световых решений, которые можно реализовать при помощи светодиодной ленты, ограничиваются только фантазией дизайнера.

Конструкция светодиодной ленты

Светодиодная лента представляет собой гибкую плату с системой медных токопроводящих дорожек, которые через резисторы соединяют светодиоды — полупроводниковые источники света.

Для обозначения типа светодиода используется буквенное сокращение SMD (surface mounted device), что в переводе с английского означает “прибор, монтируемый на поверхность”. Далее идут цифры, которые описывают размеры чипа светодиода.

Например, обозначение SMD 3528 означает диод размером 3,5 х 2,8 мм, а SMD 5050, соответственно, размером 5 х 5 мм.

Светодиодные ленты отличаются многообразием — по типу напряжения, по ширине, количеству светодиодов. Наиболее распространены ленты с напряжением 12В, 24В и 220В. Основные размеры по ширине — 8, 10, 12 и более мм, в зависимости от типа светодиодов и плотности их размещения на ленте.

Самыми распространенными считаются модели с 30, 60 и 120 светодиодами на метр ленты. Также встречается и более плотное расположение — 168 и 240 диодов на метр.

В зависимости от способа размещения светодиодов ленты делятся на однорядные, двухрядные и т.п. — по количеству рядов. Наиболее распространены как раз однорядные и двухрядные ленты — благодаря своей универсальности.

Светодиод – это полупроводниковый источник света, который начинает светиться при подаче электрического тока. Но светодиодам для работы требуется постоянное напряжение, тогда как в бытовой электросети используется переменный ток. Для преобразования переменного напряжения в постоянное используется блок питания. О том, как он работает, и как его выбрать, мы рассказали ​в этой статье.

Светодиодная лента состоит из специальной токопроводящей подложки, на которой смонтированы светодиоды. Причем они последовательно соединены между собой — например, может быть по три штуки для лент 12В и по шесть штук для 24В. В этот «кластер» светодиодов добавляются и резисторы, ограничивающие токовую нагрузку. Они нужны для того, чтобы защитить светодиод от чрезмерных нагрузок, которые приводят к его быстрой деградации (выходу из строя).

Затем группы светодиодов и резисторов соединяются между собой параллельно и образуют отрезки необходимой длины. Шаблонным, стандартным размером принято считать 1 метр, именно поэтому в характеристиках светодиодной ленты указывается количество светодиодов на метр.

Особое внимание следует обратить на места разрезания ленты — обозначенные на всем ее протяжении в виде «ножниц».

Если ленту разрезать в другом месте, то произойдет нарушение электрической цепи, и отрезок ленты, на котором нарушена целостность цепи, выходит из строя.

В следующей статье​ обсудим и расскажем о напряжении ленты, ее мощности, цветах и яркости, и о такой важной характеристике, как IP — научимся подбирать для себя ленту с нужным IP.

Принцип работы, устройство и возможные неисправности светодиодной ленты ⋆ Электрик Дома

Содержание

1. Немного теории
2. Как она устроена
3. Основные неисправности
4. Не горит
5. Горит тускло
6. Мигание ленты

Для монтажа светодиодной ленты требуется комплект оборудования, состоящий из блока питания, самой ленты и контроллера, если это RGB-светотехнический прибор. Эти элементы продаются в готовом виде, и изобретать ничего не требуется. Соединить их вместе может любой, даже абсолютно не знакомый с электротехникой человек. Просто как детский конструктор. Однако совсем нелишним будет знать принцип работы светодиодной ленты, поскольку она, как и всякая техника, способна ломаться, и причин тому может быть множество, из которых неграмотный монтаж – на первом месте.

Немного теории

Если вы не имеете совершенно никакого представления о том, как работает светодиодная лента, стоит познакомиться с самим принципом ее работы. Ее основной элемент, дающий свет, – это полупроводниковый прибор, состоящий из двух кристаллов. В атомной структуре одного из них преобладают отрицательно заряженные ионы (электроны), а в другом – положительные (так называемые дырки). Если этот кристаллический «бутерброд» подключить к гальванической батарее, то при совпадении полюсов – плюс к элементу с «дырками», а минус к тому, где преобладают электроны – через него потечет ток. Он и вызовет свечение на стыке материалов.

Заметьте, что эффект свечения возникает только при совпадении плюсов и минусов. То есть, если вы подключите светодиод к источнику переменного тока, то он начнет моргать. Но и это еще не все. Кристаллы эти довольно малы – не более пяти миллиметров в диаметре. Если через них пропустить бытовой ток в 15 А, то они попросту сгорят. По этой причине светодиодные ленты подключают к особым источникам питания, понижающим напряжение и выпрямляющим его.

В источнике питания обязательно есть выпрямляющий диодный мост и RC-фильтр на входе, сглаживающий пульсации (нестабильность) питающего напряжения. От этого фильтра и зависит качество блока питания. В самых надежных и дорогих использованы стабилизаторы тока на микросхемах. В простых – те самые RC-фильтры.

Промышленностью выпускаются светодиодные ленты, питающиеся как от 24-х, так и от 12-ти вольт. Выходное напряжение блока питания должно соответствовать этому номиналу.

Электрическая схема БП светодиодных лент похожа на те, что используются для питания осветительных ламп того же типа.

Как она устроена

Светодиодная лента – это отрезок плоского пластичного диэлектрика, с одной стороны которого установлены светодиоды, а на другую нанесен слой клея, закрытый защитной пленкой, снимаемой при монтаже. Стандартная длина этого светотехнического прибора пять метров.

Полупроводниковые приборы, на ней смонтированные, соединены последовательно. Токопроводящие дорожки сделаны из фольги методом травления – по тому же принципу, что создают печатные платы. Дорожки обычно закрыты сверху слоем пластика, чтобы уберечь их от повреждения. Кроме светодиодов, в схему ленты входят и некоторые другие элементы. Обычно это балластные сопротивления, единственное назначение которых – сглаживать возможные пульсации тока, чтобы лента не моргала, если ей не задано такого режима. Каждая цепь светодиодов паяется на отдельной дорожке. Если полупроводниковые приборы маленькие, то могут быть включены попарно, параллельно друг другу. Это делается для увеличения интенсивности свечения.

Каждая дорожка RGB-ленты может работать самостоятельно, но будет светить одним цветом. Изменение спектра происходит при их совместной работе – включенные одновременно, они излучают белый свет. Варианты создает контроллер – дополнительный управляющий элемент, обычно идущий в комплекте её поставки.

Тот конец ленты, к которому подключается блок питания, обычно имеет припаянные выводы – провода разного цвета. Черный – всегда нулевой. Красный – фазный (сигнальный). Если лента цветная, то питающих проводов не два, а четыре – черный, красный, синий, зеленый. Если перепутать сигнальные провода в RGB-ленте, то катастрофы не произойдет, просто пульт управления будет включать не те эффекты, что предусмотрено. Путать нулевой провод с сигнальным не рекомендуется – ленту можно сжечь. На конце, противоположном блоку питания, все дорожки соединены пайкой.

Источники света сгруппированы по 6–12 штук. Это сделано для того, чтобы ленту можно было разрезать при необходимости. На концах каждой из них устроены дополнительные группы контактов, а также указан номинал питающего напряжения и полярность. У RGB-лент четыре контакта, а у одноцветных два.

Теперь, зная в общих чертах принцип работы светодиодной ленты и ее устройство, давайте перейдем к практике – рассмотрению типичных неисправностей.

Основные неисправности

Внешне неисправности светодиодных лент выглядят так:

1) не горит совсем;

2) горит тускло;

3) мигает.

Не горит

Если основная неисправность «забыл включить» исключена, то лента может не гореть по следующим причинам:

1) не тот номинал выходного напряжения блока питания;

2) перепутаны сигнальный (фазный) провод и заземляющий;

3) неисправна лента или блок питания.

Номиналы напряжений написаны на корпусе БП и на самой ленте. Сигнальный провод всегда красный, его подключают к плюсу. Заземляющий может быть черным или синим. Неисправность блока питания можно проверить, подключив к его выходу автомобильную лампочку (не галогеновую).

Горит тускло

Здесь тоже могут быть варианты:

1) тускло на всем протяжении;

2) резкое уменьшение интенсивности света к середине или концу.

Если лента горит не так ярко, как вам того хотелось бы, то, возможно, вы выбрали не тот тип. Они могут быть со светодиодами 3 на 2,8 мм или 5 на 5 мм. Также разным может быть количество полупроводников на одном метре: 30, 60, 120, 240. Обращайте внимание на маркировку при покупке.

Как вариант причины не той интенсивности света – подключение ленты на 24 вольта к источнику питания с выходом в 12 вольт.

Резкое уменьшение интенсивности свечения по длине говорит о том, что вы подобрали источник питания не той мощности. Обычно в маркировке приборов указывают мощность на один метр длины. Умножьте ее на длину ленты, и вы получите минимально допустимый уровень мощности БП. По канонам электротехники он должен быть не менее чем на 30 процентов больше, чем тот, что требуется для работы потребителя. В идеальном варианте превышение мощности БП над лентой должно быть двойным.

Мигание ленты

Почему моргает светодиодная лента – наиболее сложный вопрос. Сначала надо разобраться с характером мигания.

1. Периодическое равномерное мигание.

2. Хаотическое.

Светодиоды могут мигать с равномерной частотой по нескольким причинам:

1) вышел из строя выпрямительный мост в БП и на ленту подается переменное напряжение;

2) залипли кнопки пульта управления;

3) неисправен контроллер.

Хаотическое моргание – верный признак плохого контакта. Подтяните все болтики-винтики на разъемах. Убедитесь, что контакты механических коннекторов не окислились – это бывает, если в помещении сыро.

Сложный случай – если во время пайки использовался флюс с кислотой. Возможна коррозия контактов и их полный распад.

Также причиной хаотического мигания ленты может быть неправильно проведенный монтаж. Например, вы ее просто приклеили к стене, воспользовавшись липким слоем на тыльной стороне.

Не расслабляйтесь, считая, что этот прибор совсем не греется. У длинных лент с большим количеством полупроводников на поверхности потребляемая мощность может достигать сотен ватт. Если не отводить от них тепло, то могут «поплыть» места пайки светодиодов. Разбалтывание контактов приводит к дальнейшему нагреву. Чтобы этого казуса не произошло, используйте специальные металлические монтажные каналы для светодиодных лент.

принцип работы, схема подключения, преимущества и недостатки

Наиболее популярной среди светодиодных лент уже около 10 лет остается 12-вольтная. На 220 В – ее основной конкурент. Давайте разберемся, в каких местах она лучше подходит, а где ее использовать нельзя. В статье также будут рассмотрены базовые сведения о монтаже и эксплуатации такой ленты.

Содержание

• Принцип работы сетевой светодиодной ленты
• Применение
• 6 отличий и критериев выбора ленты на 220 В
• Управление яркостью
• Подключение в сеть
• Преимущества и недостатки в сравнении с 12 В лентой

Принцип работы сетевой светодиодной ленты

Обычно светодиоды не работают в цепях переменного тока. Их используют с драйверами или блоками питания. Это применимо как для отдельных элементов, так и для конструкций, собранных на плате, ленте или другими способами. Но в продаже имеется светодиодная лента, которую можно подсоединить напрямую к сети переменного тока 220 В.

На деле все обстоит не совсем так. Схема не имеет понижающих трансформаторов и фильтрующих сглаживающих конденсаторов. Конструкция работает без блока питания в его классическом понимании, его функции выполняют ограничительные резисторы и выпрямительный диодный мост.

Давайте разберемся, из чего состоит лента:

• SMD-светодиоды;
• резисторы для ограничения тока;
• гибкая печатная плата;
• самоклеящаяся основа;
• двухполупериодный выпрямитель;
• вилка для подключения в розетку.

С одной стороны, такая конструкция ведет к удешевлению и упрощению схемы, с другой – лимитирует возможности применения в жилых помещениях. Но об этом мы расскажем позже, в разделе о преимуществах и недостатках.

Применение

Светодиодная лента 220 В дает яркий свет. Но яркий не всегда значит хороший. Главный недостаток — пульсация светового потока. Она возникает из-за подключения без блоков питания со стабилизацией, через обычный диодный выпрямитель. Это ограничивает область применения. Идеальный вариант — уличное освещение, вывески, подсветка фасадов домов, архитектурных строений, приусадебных участков. В жилых помещениях использовать можно, но только в декоративных целях, например, на кухне или в подвесном потолке, расположив светодиодную ленту в нише или профиле.

Мерцание света может быть незаметно глазу, но, работая при таком освещении, вы начнете быстрее уставать, могут появиться головные боли. Значения коэффициентов пульсации для освещения установлены в нормативных документах – ГОСТах и СНИПах.

6 отличий и критериев выбора ленты на 220 В

Рассмотрим 6 параметров выбора и отличий светодиодных лент.

1. Форма продажи.

Чаще всего в магазинах встречается два вида ленты:

• с выпрямителем и вилкой;
• в бухте.

Для быстрого монтажа небольшой подсветки подойдет комплект на 220 В. Обычно это отрезок ленты от 1 до 5 м со всем необходимым для работы. Светодиодная лента в бухте — отличное решение для крупных проектов. Только не забудьте купить выпрямительный диодный мост для запитки, рассчитанный на напряжение не ниже 400 В. Его можно собрать своими руками, например, из диодов 1n4007, которые вы легко найдете в зарядных устройствах от мобильных телефонов или в сгоревших энергосберегающих лампах.

2. Цвет свечения:

• белый;
• одноцветный;
• RGB.

3. Тип светодиода

От этого зависят яркость и потребляемая мощность:

• 3528;
• 5050;
• 2835;
• 5730 (5630).

4. Количество светодиодов.

Основные номиналы:

• 60;
• 80;
• 120.

5. Класс защиты от воздействия внешних факторов. Обозначается как IPxx, где xx – это цифры от 0 до 8. Чем они больше, тем лучше. Например, IP68 может применяться на улице и не боится воды.
6. Кратность резки.

Ленту можно резать только в строго обозначенных местах согласно кратности отреза. Поэтому при покупке обратите внимание на этот параметр. Обычно это 1 м, или 60 светодиодов, но бывают другие, например 0,5 м и 60 диодов для 120 led/м.

Управление яркостью

Чтобы создать соответствующие световые эффекты, нередко приходится прибегать к регулировке яркости. Для работы с 220 В моделями подсоедините специализированный диммер. Особый вид ленты – RGB, для ее работы и регулировки не обойтись без RGB-контроллера для светодиодной ленты на 220 В. Главное – не перепутать с контроллерами для 12-24 В.

Подключение в сеть

Чтобы собрать схему, нужно сделать следующее:

• отрезать ленту нужной длины;

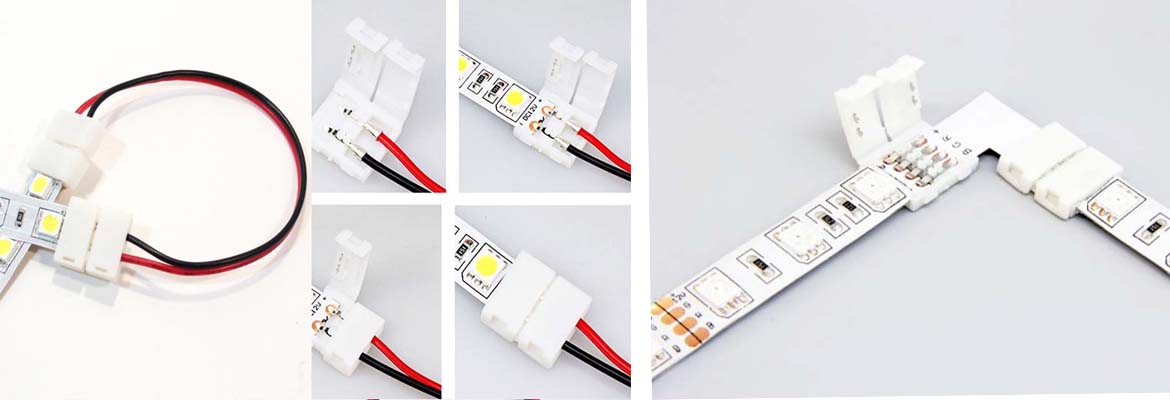

• в случае необходимости соединить несколько отрезков, используя проходные коннекторы;
• подключить диодный мост;
• присоединить кабель с вилкой;
• включить в сеть.

К вышеперечисленному добавится RGB-контроллер, если у вас соответствующая модель.

Совет! При монтаже светодиодной ленты не сгибайте ее резко, чтобы не повредить. Промазывайте места соединений и разрезов герметиком для защиты от влаги. Во избежание потерь электроэнергии и лишнего нагрева маломощную ленту (например, из светодиодов 3528) можно соединять в линию не более 100 м длиной. Если лента мощная (5730) – 40 м.

Преимущества и недостатки в сравнении с 12 В лентой

Светодиодные ленты для подключения в электросеть 220 В обладают следующими преимуществами:

1. Простота подключения. В отличие от 12 В моделей им не нужен дорогой блок питания, только розетка. Меньше элементов в цепи — больше надежность.
2. За счет предыдущего пункта – снижается стоимость готовой конструкции.

В остальном достоинства такие же, как у низковольтных аналогов. Но есть два существенных недостатка:

1. 220 вольт — это высокое напряжение, опасное для человека, не стоит применять такую ленту в бассейне.
2. Из-за пульсации светового потока 220 В ленту нельзя применять как источник освещения.

Кроме того, при скачке или повышенных значениях напряжения в питающей сети 220 В лента, в отличие от низковольтной, быстро выйдет из строя.

Светодиодная лента на 220В

Очередным достижением производителей светодиодной продукции стала светодиодная лента, работающая от переменной сети 220 вольт. Визуально она мало чем отличается от своих низковольтных собратьев, но ее конструкция имеет свои особенности. Сегодня светодиодная лента на 220 В пользуется большим спросом, и это однозначно говорит о том, что она заняла свою нишу на потребительском рынке.

Содержание

• 1 Область применения
• 2 Виды
• 3 Устройство и принцип работы
• 4 Возможность диммирования
• 5 Отличия от низковольтных LED-лент
• 6 Подключение
• 7 Достоинства и недостатки

Область применения

Особый спрос на 220 вольтовые LED-ленты наблюдается в шоу-бизнесе и различных коммерческих структурах, где с помощью ярких световых эффектов можно привлечь внимание человека. Это может быть подсветка рекламных щитов, оформление концертных сцен, создание цветомузыкальных фонтанов или огромных надписей и фигур. В некоммерческих целях светодиодную ленту с питанием 220 вольт нередко используют как декоративную подсветку в интерьерном и экстерьерном оформлении.

Приобрести данный вариант LED-ленты можно в любом специализированном магазине. Однозначно рекомендовать можно Giant4. ru, как проверенного временем поставщика качественного товара с невысокими ценниками.

Многие покупатели приобретают светодиодные ленты с AliExpress ввиду очень приятных ценников, но такой выбор крайне сомнителен ввиду низкого качества изделия.

Забегая вперед стоит отметить, что из-за конструктивных особенностей питания, светодиодную ленту на 220 вольт использовать внутри помещений не рекомендуется.

Виды

Классификация светодиодных лент на 220 В ничем не отличается от классификации низковольтных аналогов и основывается на технических параметрах. По типу применяемых чипов, высоковольтные LED-ленты, делятся на множество видов. Стоит лишь отметить, что большинство изделий изготавливаются на SMD светодиодах 2835, 3014, 3035, 3528, 5050, 5060 или же на современных, более мощных SMD 5630.

От типа и количества чипов в одном метре зависит ток потребления и световой поток LED-ленты.

Как правило, по степени защиты высоковольтные ленты делятся на два вида: IP67 и IP68. Высокий уровень защиты исключает случайное соприкосновение человека с токоведущими частям светодиодной ленты и позволяет эксплуатировать её в открытой внешней среде. Так же как и низковольтные, светодиодные ленты на 220 вольт различаются по мощности и цвету свечения.

По типу монтажа светодиодная полоска на 220 вольт может быть либо самоклеющаяся, либо не иметь клеевого слоя. Отдельно стоит упомянуть о светодиодных RGB лентах на 220 вольт, которые собираются на трёхцветных светодиодах (как правило, SMD 5050). На гибкой печатной плате они имеют 4 контакта, а их подключение происходит через специальный RGB контроллер.

Важно. В интернете часто можно встретить понятие «светодиодная лента дюралайт», которое может иметь двоякий смысл. В последнее время интернет-магазины начали так именовать светящиеся гибкие полоски с питанием от 220 В. Это не совсем правильно. На самом деле светильник дюралайт – это прозрачный шнур из гибкого полимера, внутри которого изначально располагались лампы накаливания, а теперь светодиоды. Внутреннее пространство шнура заполняют поливинилхлоридом с целью повышения прочности и степени защиты. По внешнему виду и способу применения светодиодная лента на 220v и дюралайт шнур очень схожи, что, собственно, и создаёт путаницу.

Устройство и принцип работы

На основание LED-ленты нанесены токопроводящие дорожки, которые соединяют SMD светодиоды и резисторы в единую электрическую цепь. Затем гибкую печатную плату с элементами покрывают силиконовым слоем или создают оболочку из прозрачного ПВХ.

Главная конструктивная особенность 220 вольтовой светодиодной ленты – это отсутствие понижающего преобразователя, используемого в качестве источника питания. Вместо дорогого импульсного стабилизатора напряжения, блок питание (БП) состоит только из диодного моста, расположенного в герметичном корпусе.

С одной стороны, в него входит сетевой провод, а с другой – провод с разъёмом для соединения со светодиодной лентой. Напряжение на выходе выпрямителя постоянное и составляет около 200В. Чтобы светодиоды работали без перегрузки, их объединяют в группы, компенсируя излишки напряжения резисторами.

Как правило, применяемые в LED-лентах на 220 В светодиоды имеют падение напряжения около 3,3 В, поэтому каждая группа включает в себя 60 чипов.

Напряжение после выпрямителя носит импульсный характер, что явно сказывается на качестве света. Выпрямленные импульсы с частотой 100 Гц хотя и незаметны человеческому глазу, но негативно влияют на работу головного мозга и нервной системы в целом.

Источники света со столь высоким коэффициентом пульсации нельзя использовать как основное освещение.

Казалось бы, проблему можно решить установкой емкостного фильтра на выходе диодного моста. Однако это приведёт к увеличению среднего выпрямленного напряжения до 280 вольт, что недопустимо много. Рассуждая логически, производители могли бы нарастить количество последовательно включенных светодиодов в каждой цепочке, но пока такой продукции в продаже нет.

Возможность диммирования

Световым потоком любой светодиодной ленты с питанием 220 вольт можно управлять. Причем это можно сделать опционально (впоследствии и по желанию) или сразу предусмотреть удобное местечко под диммер. В случае с RGB изделием нужно устанавливать специальный контроллер, функциональная нагрузка которого намного выше, чем у диммера. Например, RGB контроллер, имеющий дистанционное управление, может задать любой оттенок свечения.

Отличия от низковольтных LED-лент

Те, кто держал в руках ленту с питанием от 12 В, наверняка заметили линии разреза, нанесённые через небольшие промежутки. Резать светодиодную ленту на 220 вольт подобным образом нельзя. В ней линии разреза кратны 50 или 100 см (зависит от плотности монтажа светодиодов), то есть через каждые 60 излучающих диодов. Это первое отличие, которое имеет значение во время оформления комнат, так как из-за большей кратной длины могут оставаться ненужные «хвосты». Работа электронной аппаратуры рассчитывается на рабочее напряжение сети равное 220–230 вольт. А сколько реальных Вольт в розетке? Произведя замер обычным вольтметром, можно увидеть любое число, отличное от нормы и расположенное в диапазоне от 190 до 240. Как ни странно, такой разброс считается нормой по существующим стандартам, а значит, электроприборы должны долговременно выдерживать подобные сетевые перепады.

Так как в блоке питания светодиодной ленты на 220v не предусмотрена функция стабилизации, то светодиоды вынуждены работать на том напряжении, которое им подадут. При U_сети=220 В на выходе диодного моста будет 198 В, что идеально подходит для питания 60 светоизлучающих диодов. Если же в розетке будет примерно на 30 вольт меньше, то с учетом коэффициента выпрямления на выходе будет 170 В. Несложно догадаться, что каждый светодиод недополучит примерно 0,5 вольт, что неизбежно приведет к снижению яркости по всей длине. Повышенное напряжение сети, наоборот, перегружает каждый элемент светящейся цепочки, стараясь равномерно распределиться на каждом светодиоде.

Кратковременные сетевые перепады неспособны резко снизить рабочий ресурс изделия. Если же U_сети более 240 В считается «нормой», то лучше применить стабилизатор напряжения, чтобы LED-лента не начала стремительно терять яркость. При пониженном напряжении сети светодиодная лента на 220 В находится в щадящем режиме и может длительно эксплуатироваться без стабилизатора, но из-за низкой светоотдачи её применение становится под сомнением.

Подключение

Схема включения высоковольтных лент крайне проста.

Всю последовательность подключения можно разделить на несколько последовательных этапов:

1. Отрезается необходимая длина, кратная минимальной допустимой длине ленты.
2. В отрезанный конец светодиодной ленты на 220 В вставляется штыревой соединитель и фиксируется клеем или герметиком.
3. Соблюдая полярность, соединитель подключается к выходу выпрямителя.
4. Обратная часть отрезка закрывается заглушкой.
5. Вся конструкция проверяется на герметичность и надежность соединений.

Достоинства и недостатки

Во-первых, самым очевидным достоинством LED-ленты на 220 вольт является отсутствие громоздкого и дорогого блока питания. Его заменяет миниатюрный блочок с входным и выходным кабелем. При самостоятельном подключении к сети 220 вольт достаточно купить нужный диодный мост и тонкие медные провода или специальные коннекторы. За счёт применения высокого напряжения сила тока в нагрузке невелика, что позволяет задействовать провод сечением 0,75–1 мм².

Во-вторых, благодаря потреблению всего 20–150 мА на метр длины, цельный кусок ленты может достигать 100 метров, что важно в создании масштабных рекламных проектов. Для сравнения, наибольшая длина низковольтной LED-ленты, запитанной с одного конца, всего 5 метров.

Основные недостатки светодиодных лент с питанием 220 вольт – ограниченная область применения из-за вредного мерцания с частотой 100 Гц и опасное напряжение, которое проходит по всей длине. Помимо этого, нельзя пройти мимо следующих очевидных минусов:

• неремонтопригодна, так как замена SMD чипа приведет к нарушению герметичного слоя;
• минимальная кратность 50 или 100 см;
• плохое качество у дешевых изделий китайского производства;
• отсутствие клеящей основы в некоторых моделях.

Цифровое управление светодиодными источниками света

Сегодня мы подробно поговорим об особой группе светодиодных источников света, которые способны украсить любой праздник, сделать ярче самую крутую вечеринку или же привлечь внимание именно к вашей продукции, витрине или вывеске. Речь пойдет о трех типах источников света с цифровым управлением:

• Пиксельные светодиодные ленты «Бегущий огонь»
• Управляемый «Гибкий неон»
• Светодиодные флеш-модули.

Все они устроены на базе RGB светодиодов, каждый из которых состоит из кристаллов красного (Red), зеленого (Green) и синего (Blue) свечения. Особенностью же этого класса светодиодного оборудования является наличие микросхем управления, которые монтируются на саму ленту или внутрь светодиодных модулей. Эти микросхемы делают возможным управление каждым отдельным светодиодом или группой из нескольких светодиодов. Один управляемый элемент называется «пиксель», а само освещение «пиксельным».

В зависимости от необходимого напряжения питания, варьируется и количество светодиодов в пикселе. Так в 5-вольтовых лентах и модулях управление происходит каждым светодиодом в отдельности, т.е. один пиксель состоит из одного светодиода. В таком случае микросхема может быть расположена в корпус самого светодиода. Если напряжение питания источников освещения составляет 12 В, то обычно один пиксель содержит 3 RGB светодиода, а для 24 В – 6 светодиодов. Встречаются также ленты с питанием 12 В и управлением каждым светодиодом отдельно.

Общее управление выполняется контроллером, созданным специально для цифрового управления пиксельным освещением. Их можно подразделить на три группы:

1. Контроллеры, световые эффекты которых были запрограммированы при их изготовлении. Число и набор программ в них постоянны и не изменяемы. Пользователь может лишь выбирать интересующую программу и настраивать скорость эффекта. Но, несмотря на это, подобные контроллеры все равно могут продемонстрировать всю красоту динамической светодиодной подсветки, ведь некоторые из них, в зависимости от модели, могут содержать в своей памяти до 300 различных программ.
2. Контроллеры, программы которых были созданы пользователем на своем компьютере с помощью специальных программ и впоследствии записаны на SD-карту, которая устанавливается в контроллер.
3. Контроллеры, работающие онлайн. Управление ими происходит в режиме реального времени с персонального компьютера. Программы также составляются при помощи специализированного ПО, а подключение происходит через USB порт или при помощи сетевой карты компьютера через локальную сеть.

Важно обеспечить соответствие цвета в программе, воспроизводимому цвету, поэтому при настройке большинства контроллеров есть возможность указать необходимую последовательность каналов на светодиодной ленте, например, RGB, RBG, BGR и др. Для правильного воспроизведения эффектов также задается количество и расположение пикселей.

Микросхема, вмонтированная в светодиодную ленту или флеш-модуль, представляет собой особый микроконтроллер, принимающий цифровой сигнал, сформированный управляющим контроллером, и преобразующий его в визуальное изменение свечения, яркости или цвета светодиода. Такие микроконтроллеры часто называют «чип» или «драйвер». Последнее понятие мы и будем использовать дальше в статье.

Не все контроллеры и драйверы совместимы между собой, но большинство контроллеров могут работать с несколькими моделями драйверов. О том, с какими типами драйверов совместим тот или иной контроллер, указывается в подробных технических характеристиках или в его программном обеспечении, если оно используется. Вид драйвера также указывается в параметрах светодиодных лента, флеш-модулей и «гибкого неона». Все это нужно, чтобы правильно выбрать и настроить совместную работу контроллера и управляемых устройств. С течением времени списки совместимости контроллеров и драйверов расширяются, т.к. технический прогресс не стоит на месте.

Сами драйверы по принципу работы также подразделяются на два кардинально разных типа:

1. SPI-драйверы – в их работе применяется цифровой интерфейс SPI, от английского «Serial Peripheral Interface» — последовательный периферийный интерфейс. Эта группа более обширная, такие драйверы используются чаще.
2. DMX-драйверы – соответственно используют цифровой протокол управления DMX, от английского Digital Multiplex – цифровое мультиплексирование.

Каждый из типов драйверов имеет свои достоинства, о них мы и поговорим более подробно далее.

Цифровой интерфейс SPI

Основная особенность применения этого протокола заключается в последовательной передачи информации от пикселя к пикселю по всей длине подключенной цепочки. При этом нет необходимости присваивать адрес каждому пикселю, поскольку его адрес определяется расположением пикселя в цепи. Контроллер формирует определенную цифровую последовательность управления и отправляет ее на первый пиксель. Его драйвер, принимает первые данные, а остальную цифровую последовательность передает далее, на следующий пиксель. Второй драйвер действует по тому же принципу: первую часть полученной информации «забирает» себе, а остальное передает далее.

Передача информации, в зависимости от типа драйвера, может осуществляться по двум сигнальным проводам (DATA и CLK) или с использованием только одного сигнала (DATA). Первый вариант требует более сложного монтажа, но обеспечивает более устойчивую работу на высоких скоростях обмена, что гарантирует меньшую задержку распространения информации и, соответственно, более высокую частоту обновления информации, что важно, например, при создании мультимедийных экранов. В нашей таблице указаны основные параметры SPI-драйверов, используемых Arlight (список микросхем пополняется с появлением новых устройств).

Тип драйвера	ТМ1804	ТМ1812	WS2801	WS2811	WS2812	LPD6803	UCS1903	TLS3001
Использование в оборудовании Arlight	Ленты/ модули	Ленты	Модули	Ленты/ модули	Ленты/ модули	Модули	Модули	Модули
Напряжение питания лент и модулей Arlight	12/24В	12В	5/12В	5/12/24В	5В	5/12/24В	5/12В	5В
Количество RGB светодиодов в пикселе для лент Arlight	1 или 3 шт.	1, 2 или 3 шт	—	3 шт.	1 шт.	—	—	—
Сигналы управления	DATA	DATA	DATA, CLK	DATA	DATA	DATA, CLK	DATA	DATA
Исполнение микросхемы	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе	Встроена в светодиод	В отдельном корпусе	В отдельном корпусе	В отдельном корпусе
Количество обслуживаемых драйвером пикселей	1 (3 канала)	4 (12 каналов)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)	1 (3 канала)
Количество цветов	16 млн	16 млн	16 млн	16 млн	16 млн	32768	16 млн	4096

С помощью приведенных структурных схем Вы сможете самостоятельно подключить SPI-ленты к пиксельному контроллеру.

Рис. 1. Структурная схема подключения SPI-ленты к пиксельному контроллеру с передачей сигнала по двум сигнальным проводам (DATA и CLK)

Рис. 2. Структурная схема подключения SPI-ленты к пиксельному контроллеру с передачей сигнала по одному сигнальному проводу (DATA)

Цифровой протокол DMX

В отличие от протокола SPI, особенностью цифрового протокола DMX является параллельная подключение всех драйверов к шине управления. Это отлично видно на структурной схеме. (Рис. 3)
Преимущество этой системы состоит в том, что, если из строя выйдет один драйвер, это не нарушит работу всей последующей цепочки. С другой стороны, необходимо учитывать, что для правильной работы системы, каждый драйвер должен иметь свой индивидуальный и вполне определенный адрес, чтобы информация от контроллера попала по назначению. В случае, если в такой системе драйверы поменять местами, световой эффект будет нарушен.

Рис. 3. Структурная схема подключения DMX светодиодной ленты к пиксельному контроллеру (сигнал ADR используется только при записи адресов DMX каналов)

Компания Arlight в своем оборудовании используют современные DMX драйверы типа WS2821. Обратим ваше внимание на то, что они применяют протокол DMX, но не используют полноценный симметричный интерфейс, используемый в стандартных устройствах DMX. Для передачи информации используется сигнал DATA+ и не используется DATA-.

Первоначально DMX адреса светодиодных лент, «гибкого неона» и флеш-модулей прописываются при их производстве. Каждая катушка ленты или «гибкого неона» или цепочка модулей номеруется по порядку, начиная с первого. Подключая последовательно более одной катушки ленты или группы модулей необходимо производить запись адресов самостоятельно, при помощи редактора адресов. Сначала соединяются все отрезки ленты или модули, а затем прописываются адреса. Запись происходит с автоматическим распределением адресов, последовательно, начиная от ближайшего к контроллеру пикселя. Таким образом, гарантируется уникальность адресов и правильное отображение эффектов.

Для того, чтобы производить перезапись DMX адресов необходимы специальные редакторы, например RA-DMX-ID-WS2821. Некоторые модели пиксельных контроллеров имеют встроенные редакторы адресов, например, DMX K-1000D или DMX K-8000D. В процессе записи адресов используется провод с маркировкой ADR (ADI, ADIN), который впоследствии, для воспроизведения программ уже не применяется. Если в выбранном контроллере нет встроенного редактора или выхода для подключения провода ADI, то он должен быть соединен с общим проводом GND, что предотвратит влияние на него внешних помех и наводок.

В итоге хотелось бы вкратце осветить положительные стороны обоих протоколов SPI и DMX.

Преимущества оборудования использующего интерфейс SPI:

1. Не нужно записывать адреса, а значит, и покупать редактор адресов.
2. Можно спокойно менять местами пиксели (отрезки ленты или модули), это не повлечет за собой изменения в рисунке эффекта.
3. При необходимости возможно соединение более 1024 пикселей. Для этого нужен контроллер, поддерживающий такое количество пикселей, и максимально аккуратный и продуманный монтаж цепей управления.

Преимущества использования протокола DMX:

1. Возможность совместной работы с оборудованием, использующим стандартный протокол управления DMX512, таким как различные DMX пульты или, например, с устройствами системы MADRIX.
2. В случае выхода из строя одного из пикселей, работа последующих пикселей цепи продолжается, как и раньше, картинка не нарушается.

При совместной работе со стандартным оборудованием DMX512, на одну DMX шину может быть подключено до 170 пикселей (по 3 адреса на каждый пиксель, суммарно 510 адресов). При использовании специализированных пиксельные DMХ контроллеров для светодиодных лент и флеш-модулей на один порт контроллера обычно может быть подключено до 1024 пикселей.

На нижеприведенной иллюстрации изображена схема подключения нескольких светодиодных лент «Бегущий огонь».

В конце нашей статьи обозначим основные рекомендации, которые помогут максимально правильно спроектировать и установить управляемые светодиодные системы. Эти рекомендации подходят ко всем пиксельным светодиодным лентам, управляемому «гибкому неону» и флеш-модулям, независимо от протокола, которым они управляются.

1. Важно соблюдать направление передачи данных. Оно обозначено стрелками на самой ленте или флеш-модулях и указывает направление от контроллера. Кроме того, на оборудование зачастую нанесена и специальная маркировка: контакты «DI» или «DIN» (вход) подсоединяются к выходу контроллера, «DO» или «DOUT» (выход) – к следующим пикселям.
2. Запрещено подключать светодиодную ленту к источнику питания с выходным напряжением выше, чем ее номинальное напряжение питания. Подобные действия лишь испортят ленту.
3. К такому же результату приведет и подача напряжения питания на вход данных или несоблюдение полярности при подключении блока питания.
4. Запрещено последовательно подавать питание от ленты к ленте. Катушки светодиодной ленты, и «гибкого неона» всегда имеют максимально допустимую длину. При последовательном подключении нескольких катушек, провода DATA и GND присоединяются от выхода одной светодиодной ленты ко входу другой, но питание подается отдельно на каждую из них. Возможен и вариант, когда один мощный источник питания используется сразу для нескольких лент. В таком случае, от блока питания ведется отдельный кабель к каждой светодиодной ленте. Такой способ может стать причиной падения напряжения на проводах, что приводит к искажению цвета свечения и неполадкам в управлении пикселями. Сечения проводов для управляемых светодиодных лент рассчитываются также, как и для обычных, основываясь на мощности ленты и длине провода. Наш калькулятор поможет Вам все легко рассчитать. Но наиболее рациональным методом подключения может стать использование отдельных блоков питания невысокой мощности для каждой светодиодной ленты, размещенных непосредственно рядом. Это позволит избежать проблем, связанных с падением напряжения на проводах питания.
5. Подключая светодиодные ленты высокой плотности с напряжением питания 5 В, питайте их с обоих концов. Иначе из-за падения напряжения на дорожках ленты и высоких значений потребляемого тока, ее цвет в начале и конце может значительно отличаться. Кроме того, из-за нехватки напряжения на конце ленты, могут возникнуть проблемы с ее управлением. Подобные недостатки особенно ярко заметны при включении постоянного белого цвета на всех светодиодах, т.к. тогда потребляемый лентой ток максимален. Определенные модели контроллеров могут частично решить эту проблему, автоматически снижая яркость свечения белого цвета при питании в 5 В.
6. Нет необходимости питать контроллеры и светодиодные ленты с помощью блоков питания с одинаковым напряжением, ведь напряжение на управляющих линиях DATA и CLK не зависит от модели контроллера и его напряжения питания. Оно может принимать только 2 значения – 0 и 5 В (уровни TTL). Таким образом, возможно одновременное использование пятивольтовой светодиодной ленты и двенадцативольтового контроллера. Важно, чтобы блок питания и подключаемое к нему оборудование соответствовали друг другу. В случае, если напряжение питания контроллера и светодиодной ленты совпадает, можно использовать один общий блок питания.
7. Передача сигналов управления от контроллера к управляемым источникам освещения должна осуществляться с помощью экранированного кабеля или кабеля для компьютерных сетей UTP (витая пара). Он должен быть не длиннее 10 м. Если нужно управлять системой с большего расстояния (до 200 м), можно использовать конверторы сигнала TTL в RS485 со стороны контроллера RS485 в TTL со стороны ленты. Для передачи и приема сигнала по кабелю можно использовать конвертер Th3010-485.
8. Если система содержит более 1024 пикселей, нужно применять контроллеры с несколькими выходными портами, распределяя равномерно пиксели между портами.

Применяя на практике это руководство, Вы можете дать волю фантазии и создавать огромное множество эффектов от простых световых дорожек «Бегущий огонь» до огромных мультимедийных экранов с разнообразными изображениями.

зачем нужен, разновидности и схема подключения

Для корректной работы светодиодную ленту требуется дополнительно подключать к специальному контроллеру. Контроллер для светодиодов необходим для того, чтобы можно было с дистанционного пульта управления регулировать яркость и оттенок доступных цветов светодиодной ленты. Как правило, такие конструкции устанавливают в машинах, поскольку они напоминают неон.

Содержание

1. Что такое RGB контроллер для светодиодной ленты, принцип работы
2. Зачем нужен контроллер для светодиодной ленты
3. Виды контроллеров
4. Подключение устройства

Что такое RGB контроллер для светодиодной ленты, принцип работы

Контроллер для светодиодной ленты RF RGB 18A сенсорный

Прежде всего, нужно разобраться, что собой представляет светодиодная лента. Это плоский пластичный диэлектрик определенной длины. Одна сторона полотна оснащена светодиодами, а на другую наносится слой клея и закрывается защитной пленкой, последнюю удаляют непосредственно перед нанесением ленты на поверхность. Чаще всего в строительных магазинах встречаются светотехнические приборы 5 метров в длину, но при необходимости ленту можно разрезать на куски длиной не менее 2 мм.

Каждая дорожка такой ленты работает самостоятельно, но при этом излучает всего один цвет. Изменение спектра, а также яркости происходит за счет совместной работы с контроллером. Как правило, этот дополнительный управляющий элемент продается в комплекте.

Та сторона ленты, к которой подводится блок питания, обычно оснащена дополнительно припаянными выводами – провода разного окраса.Черный – это всегда нулевая жила, а красный – сигнальный или фазный. Если речь идет о цветной ленте, питающих провода уже в два раза больше – черный, зеленый, синий и красный. Если при подключении случайно поменять местами сигнальные провода в ленте, ничего страшного не произойдет, просто дистанционный пульт управления будет некорректно переключать цвета. Если перепутать сигнальный провод с нулевым, можно сжечь ленту. В противоположной стороне ленты все дорожки соединены при помощи спайки.

Как правило, источник света каждого окраса сгруппирован по 6 или 12 штук. Такой принцип конструкции позволяет разрезать ленту на необходимую длину.

Зачем нужен контроллер для светодиодной ленты

Влагозащищенная светодиодная лента ULS-5050

Для управления одноцветной светодиодной лентой контроллер не требуется, достаточно подключить ее к блоку питания, который оснащен чаще всего маркировкой DC12V для моделей 12-ти вольтных, если же лента имеет другие технические характеристики, дополнительно требуется подбирать соответствующий блок питания.

Наиболее распространенными модификациями являются 12-24 В, экземпляры нуждающиеся в большем напряжении – встречаются редко. Есть также светодиодные ленты, которые напрямую подключаются к сети в 220 В, но их нет в RGB модификации.

Основная задача контроллера – переключать цепи от источника электроэнергии к конечному потребителю. Лента оснащена тремя рядами светодиодов, каждый из которых отличается по цвету или же все три цвета выполнены в виде кристалла, например, тип 5050.

Встречаются герметичные контроллеры, на них обязательно должна быть указана степень защиты от влаги и пыли IP.

• IP20 – нежные ленты, которые нельзя монтировать на улицах и в помещениях с высоким уровнем влажности.
• IP68 – одна из самых надежных видов защиты, можно использовать на улице и во влажной, пыльной среде.

Часто производители на корпусе просто фиксируют запись «Waterproof», что свидетельствует о водонепроницаемости ленты.

Виды контроллеров

Инфракрасный контроллер Eleganz для RGB LED ленты

Контроллеры для светодиодных полотен могут применяться, как для многоцветных, так и для монохромных разновидностей. Основные технические характеристики, как и у любого другого электрического прибора – рабочее напряжение и мощность. Они обязательно должны соответствовать параметрам светодиодного полотна. Мощность допускается брать с запасом, чтобы спустя короткий промежуток времени блок управления не вышел из строя, не перегорел.

Контроллеры делятся на несколько видов в зависимости от способа управления освещением:

• механические;
• сенсорные;
• инфракрасные;
• радиоволновые.

При механическом способе управления в комплекте не прилагается пульт ДУ. Регулировать скорость затухания одного цвета и загорания другого, яркость свечения можно при помощи обыкновенной кнопки. Это устройство самое простое в своей реализации, оснащено минимальным количеством программ.

Работа сенсорного вида тоже подразумевает отсутствие пульта управления. Контроль освещения происходит путем касаний к чувствительной панели, которая вмонтирована в стену. В данном случае техническое приспособление обладает большим количеством возможностей, например, полный контроль над освещением – преобладание цветов, их переходы и яркость.

Для работы с инфракрасным контроллером важно, чтобы он всегда находился в поле видимости пульта управления. Принцип действия аналогичен работе ПУ от телевизора или другой бытовой техники. Действие инфракрасных волн распространяется на расстояние до 10 метров.

Радиоволновое управление подает сигналы на управляющий блок даже при наличии препятствий и расстояний, например, из соседней комнаты с закрытой дверью. Радиус действия колеблется в пределах 20-30 метров. Каждый радиопульт работает исключительно на своей частоте, поэтому при утрате приобрести такой же не представится возможным, единственный выход – полностью переустанавливать контроллер.

Распространенная модель радиоуправляемого устройства – контроллер, работающий по WI-FI, подключиться к нему можно также при помощи мобильного устройства и планшета.

Подключение устройства

Схема подключения контролера к светодиодной ленте

После приобретения светодиодного полотна нужно ознакомиться с необходимыми инструментами и материалами, а также особенностями подключения.

Из материалов потребуется:

• Трансформатор, он же блок питания.
• RGB контроллер.
• Светодиодное полотно требуемой длины.
• RGB усилитель (требуется при условии, что у контроллера недостаточная мощность).

Подключение осуществляется при помощи разъемов для установки RGB-ленты, поэтому в сравнении с пайкой этот способ более быстрый и удобный. Чтобы нарастить длину, требуется на конец ленты соответственно цепям надеть коннектор.

Многоцветное светодиодное полотно для питания применяет общий плюс, а управление обеспечивается за счет минусовой шины. Для производительной и корректной работы RGB требуется четырехпроводной соединитель.

Контроллер также может быть многозональным, что позволяет ему управлять несколькими зонами одновременно и независимо друг от друга.

Все, что вам нужно знать о светодиодных лентах

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ

Что такое светодиодные ленты?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Что такое светодиодная лента?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Магазин светодиодных лент →

Структура светодиодной ленты

Светодиодная лента обычно имеет ширину полдюйма (10–12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.

Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.

На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Плотность светодиодов и потребляемая мощность

Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.

Плотность светодиодов важна для определения расстояния между светодиодами (шаг) и наличия видимых горячих и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому обязательно учитывайте разницу в плотности светодиодов при сравнении цен на светодиодные ленты.

Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).

Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.

Узнайте больше о факторах, влияющих на срок службы светодиодных лент.

Варианты цвета светодиодной ленты: Белый

Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.

При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).

Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).

Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.

Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.

Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.

Теплее ← CCT → Охладитель

Нижний ← CRI → Высший

Варианты цвета светодиодной ленты: фиксированный и переменный цвет

Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.

Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.

Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.

Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Как подключить светодиодные ленты

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.

Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.

Подробнее →

Алюминиевые каналы и радиатор

Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы. Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.

Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.

Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).

Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.

Подробнее →

Затемнение и управление цветом

В отличие от светодиодных ламп, все светодиодные ленты имеют возможность диммирования при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой. Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.

Подробнее →

Определение качества светодиодных лент

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Определение качества светодиодной ленты

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Хотите узнать больше?

Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.

ПОДДЕРЖКА ПРОДУКТА

Преимущества светодиодной системы на 24 В по сравнению с 12 В

Если вы планируете приобрести или установить лампы для низковольтной системы освещения, вы, вероятно, столкнетесь с вариантами на 12 В постоянного тока и на 24 В постоянного тока. Часто указанные цены и технические характеристики будут одинаковыми, и вы можете задаться вопросом: «В чем разница? Какой из них выбрать?»



Например, светодиодные ленты Waveform Lighting доступны как на 12 В постоянного тока, так и на 24 В постоянного тока.

В общем, разница между 12 В постоянного тока и 24 В постоянного тока не очень значительна, если выбраны правильные аксессуары (например, блоки питания).

Если вы новичок в светодиодных лентах, мы рекомендуем выбрать 12 В постоянного тока из-за более короткого расстояния между интервалами отреза (1 дюйм для 12 В против 2 дюймов для 24 В). Это дает вам больше гибкости при нарезке светодиодных лент нужной длины.

Если вы ищете максимальную эффективность, мы рекомендуем выбрать 24 В постоянного тока из-за более низкого потенциала падения напряжения.

Если вам интересно узнать больше о технических аспектах, читайте ниже, чтобы увидеть больше различий:



1. 24 В лучше подходит для светодиодов.

Несмотря на то, что некоторые из наиболее популярных вариантов напряжения питания составляют 12 В или 24 В постоянного тока, важно помнить, что (большинство) отдельных светодиодов на самом деле являются устройствами 3 В постоянного тока. Именно путем конфигурирования светодиодов в определенной комбинации параллельного и последовательного подключения напряжение светодиодной системы может быть согласовано с конкретным напряжением источника питания.

Как правило, светодиодная лента на 12 В состоит из 3 светодиодов, последовательно соединенных в цепочку. При 3 В каждый, общее напряжение светодиода составляет всего 9 В, или около 75% от общего напряжения. Оставшееся напряжение рассеивается токоограничивающим резистором. Поскольку резистор не способствует освещению, можно сделать вывод, что в светодиодной ленте на 12 В примерно 25% электрической энергии рассеивается в виде отходящего тепла.

В светодиодной системе на 24 В обычно достаточно избыточного напряжения, чтобы обеспечить последовательное подключение 7 светодиодов на цепочку. При 3 В каждый, общее напряжение светодиодов составляет 21 В, или около 88% входного напряжения 24 В. В этой ситуации менее 13% энергии напряжения теряется в виде тепловой энергии.

Короче говоря, светодиодная система на 24 В может фактически снизить неэффективность электрической схемы более чем на 50%.

Светодиодные модули ABSOLUTE SERIES компании Waveform Lighting, например, используют этот факт в своих интересах и используют 5 параллельных цепочек по 7 светодиодов в каждой, чтобы получить схему печатной платы 24 В, 35 светодиодов.



2. Для 24 В требуется меньшее сечение проводника.

Электрическая мощность определяется уравнением P = V x I. Чтобы поддерживать ту же мощность (P), если напряжение (V) увеличивается, ток (I) должен уменьшаться на пропорциональную величину.

В качестве конкретного примера, если мы сохраним 48 Вт в качестве целевого выхода, для системы 12 В потребуется 4 А (12 В x 4 А = 48 Вт), а для системы 24 В потребуется только 2 А (24 В x 2 А = 48 Вт).

Проще говоря, светодиодная система на 24 В будет потреблять вдвое меньше тока, чем светодиодная система на 12 В, при том же уровне мощности.

Почему это важно?

Суммарный ток, а не напряжение, определяет толщину и ширину медных проводников, необходимых для безопасной передачи энергии.

Если через небольшой или узкий медный проводник пропускается чрезмерный ток, сопротивление внутри самого проводника начинает становиться значительным и способствует падению напряжения и выделению тепла. В очень крайних случаях это может даже привести к возгоранию электричества.

При прочих равных условиях светодиодная система на 24 В может обойтись вдвое меньшим количеством электрических проводников. Вы можете использовать наш калькулятор падения напряжения, чтобы убедиться, что вы все еще используете достаточное сечение проводника для своих проектов светодиодных лент.





3. Блоки питания меньшего размера.

Подобно размеру проводника, размер источника питания также определяется главным образом током, а не напряжением. Частично на это также влияет физическая взаимосвязь между электрическим током и требованиями к размеру проводника, поскольку большая часть внутренней проводки блока питания состоит из медной проводки.

Размер блока питания может быть важен при работе с такими проектами, как светодиодные ленты, устанавливаемые под шкафами, где может быть ограниченное пространство.



4. Длинные линейные участки.

В таких приложениях, как освещение светодиодной лентой, максимальная непрерывная длина светодиодной ленты обычно определяется электрическим током, который могут выдержать медные дорожки светодиодной ленты. Следовательно, светодиодные ленты на 24 В, как правило, могут выдерживать вдвое большую длину, чем светодиодные ленты на 12 В, при условии, что номинальная мощность двух продуктов одинакова.

Это верно для продуктов, помимо светодиодных лент, которые также имеют возможность последовательного подключения.

Например, светодиодные ленты Waveform Lighting имеют указанную максимальную длину пробега, которая зависит от напряжения: 16 футов (5 метров) для 12 В и 33 фута (10 метров) для 24 В.



Итог

Разница между 12 В и 24 В, как правило, незначительна, но если вы действительно не отдаете предпочтение одному из них, надеюсь, эта статья убедила вас в преимуществах системы 24 В!

Читать дальше: 12-вольтовые системы тоже имеют некоторые преимущества! Прочтите нашу статью о плюсах и минусах 12-вольтовых систем.

Other Posts

Выбор между 2700K и 3000K

При поиске светодиодных осветительных приборов для дома и жилых помещений вы часто будете сталкиваться с выбором в… Подробнее

Почему ваше освещение выглядит плохо 5 Возможные причины

Если вы когда-нибудь задумывались, почему ваше освещение выглядит не очень хорошо, вы не одиноки. С распространением энергосберегающего освещения, конс… Подробнее

Все, что вам нужно знать о подсветке шкафа

Подсветка шкафа — это очень удобное и полезное приложение для освещения. Однако, в отличие от стандартной ввинчиваемой лампочки, установка… Подробнее

Можно ли установить светодиодную лампу, мощность которой превышает номинальную мощность светильника или патрона?

Нам часто задают вопрос: «У меня есть эквивалентная 60-ваттная светодиодная лампа, но в гнезде, в которое я хочу ее установить, указано [MAX 50. .. Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продукции Waveform Lighting

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

Светодиодные светильники T8

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры для светодиодных лент

Диммеры и контроллеры для регулировки яркости и цвета системы светодиодных лент.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как работают световые полосы RGB и типы их контроллеров

Светодиодные полосы RGB повсюду. От 3D-подсветки рекламных щитов до индикаторов уведомлений в вашем телефоне — все они используют технологию светодиодов RGB. Так что же такое RGB-светодиоды и как они работают? Читай дальше что бы узнать.

Что такое светодиодные ленты RGB?

RGB означает красный, зеленый и синий. Светодиод RGB на самом деле представляет собой три светодиода в одном корпусе:

• 1 Красный
• 1 Синий
• 1 Зеленый

Вот как выглядит светодиод RGB:

Источник: Shutterstock

Каждый светодиод RGB имеет четыре провода. По одному на каждый цвет и один общий анод (+) или общий катод (-). Анодный провод — самый длинный.

Светодиодная лента RBG содержит ряд соединенных вместе светодиодов RGB. Вы можете использовать светодиодные полосы RGB для создания всевозможного цветного освещения для ваших домов, офисов и многого другого.

Как работают светодиодные ленты RGB?

Каждый светодиод RGB содержит три светодиода внутри: один синий, один зеленый и один красный. Поскольку светодиоды по своей природе диммируются, каждый цветной светодиод может воспроизводить все цветовые оттенки одного цвета. Например, красный светодиод сможет воспроизводить все цвета, которые вы видите ниже:

Источник: Википедия

На самом деле, каждый цветной светодиод может давать 256 оттенков одного и того же цвета. Если вы объедините три цветных светодиода вместе, это даст вам более 16,7 миллионов цветовых комбинаций.

Итак, как светодиод RGB создает эти цветовые комбинации? Это просто игра с яркостью каждого светодиода. Например, если вы хотите фиолетовый цвет, вы увеличите яркость красного и синего светодиодов, уменьшив яркость зеленого светодиода. Точно так же, если вы хотите, чтобы цвет был желтым, вы выключите синий светодиод и включите красный и зеленый. Этот цветовой круг демонстрирует этот процесс:

Источник: Shutterstock

Светодиодная лента RGB работает по тому же принципу. Вы можете управлять яркостью и цветом каждой полосы с помощью контроллера светодиодов RGB. Подробнее об этом в следующем разделе.

Вы также можете создать белый свет, используя светодиодные полосы RGB. Просто включите все три цветных светодиода на максимальную мощность, чтобы создать белый свет. Однако белый свет, созданный таким образом, может иметь небольшой оттенок или оттенок.

Светодиодные ленты RGB могут воспроизводить различные цвета, но они имеют некоторые ограничения. Например, они не могут создать коричневый или светло-розовый цвет.

Здесь вы можете узнать больше о том, как работает светодиодная RGB-подсветка.

Как управлять светодиодными лентами RGB?

Светодиодными лентами RGB можно управлять с помощью различных контроллеров. На рынке представлен широкий выбор контроллеров для светодиодов, от однозонных RF-контроллеров до DMX-контроллеров, которые могут обрабатывать до 500 зон одновременно.

Источник: Shutterstock

Тип контроллера, который вам нужен, зависит от ряда факторов, которые мы обсудим в следующем разделе. Во-первых, давайте взглянем на различные типы контроллеров RGB-светодиодов, доступных на рынке.

Типы контроллеров светодиодных лент RGB

На рынке представлено множество контроллеров светодиодных лент RGB. Вот их типы:

1. Радиочастотные контроллеры для светодиодных RGB-светильников

Радиочастотные контроллеры обычно используются для управления светодиодными полосками RGB. У них радиус действия до 20 метров. Вы можете найти аналоговые и цифровые радиочастотные контроллеры, а также проводные и беспроводные. Обычно мы делим контроллеры RF RGB LED на две категории:

• Однозонные RF контроллеры

Эти радиочастотные контроллеры позволяют управлять всеми светодиодными лентами RGB, к которым они подключены. Однако управлять всеми светодиодами можно только вместе. Вы не можете менять цвета или управлять яркостью разных областей независимо друг от друга.

• Многозональные РЧ-контроллеры

Многозональные РЧ-контроллеры позволяют управлять несколькими зонами или каналами светодиодных лент по отдельности. Это позволяет независимо управлять декоративным освещением в комнате и освещением под шкафами на кухне с помощью одного контроллера.

Вы также можете подключить несколько приемников светодиодных лент к одному каналу на пульте дистанционного управления. Это позволяет приглушать свет в вашем домашнем офисе и галерее с помощью одного контроллера. Это также отлично работает, если вы хотите установить разные уровни освещенности в больших помещениях, таких как вестибюли отелей и рестораны.

2. Контроллеры Inline для светодиодных RGB-светильников

Контроллеры Inline устанавливаются между трансформатором и светодиодной RGB-лентой. Они небольшие по размеру и предлагают базовые функции. Вы можете использовать контроллер для управления цветом и яркостью светодиодной полосы RGB, к которой подключен контроллер. Встроенные контроллеры отлично подходят для небольших приложений, таких как акцентное освещение.

3. Контроллеры DMX для светодиодных RGB-светильников

Контроллер DMX дает вам неограниченные возможности для управления освещением в вашем помещении. Когда-то контроллеры DMX были большими громоздкими устройствами, которые использовались только в театральном освещении. Однако сегодняшние контроллеры DMX могут быть интеллектуальными панелями с сенсорным экраном, настенными контроллерами или даже приложениями на вашем телефоне и компьютере.

Тип контроллера DMX, который вам нужен, зависит от области, которую вы хотите охватить, вашего бюджета и ваших предпочтений. Контроллер DMX может одновременно управлять до 512 каналами.

4. Контроллеры DALI для светодиодных RGB-светильников

Эти контроллеры используют протокол диммирования интерфейса цифрового адресного освещения (DALI), чтобы помочь вам управлять светодиодными лентами RGB. Эти контроллеры рекомендуются для больших помещений, таких как офисные здания или отели. Вы можете предварительно запрограммировать свет на изменение цвета, яркости или включение и выключение. Если вы придерживаетесь единого цветового стиля дома, вы также можете научиться ремонтировать кожаные диваны, например, купить чехлы для диванов того же цвета, чтобы освещение создавало более мягкую атмосферу.

Какой контроллер светодиодной ленты RGB лучше всего подходит для вас?

Как упоминалось выше, лучший контроллер светодиодной ленты RGB для вас зависит от ряда факторов. Некоторые из них указаны ниже:

Источник: Shutterstock

Цель применения

Прежде чем выбрать контроллер светодиодной ленты RGB, вы должны определить размер пространства, которое вы хотите покрыть, и цель применения. Если ваш проект небольшой, например, спальня или домашний офис, вам следует выбрать контроллер RF RGB LED. Установка и использование контроллера просты, и вы можете использовать его сразу же.

Если вы хотите установить светодиодные ленты RGB в отеле, ресторане, офисном здании или большом помещении, выберите контроллеры DMX или DALI. Они помогут вам легко контролировать яркость и цвет светодиодных лент на большей площади.

Выберите встроенные проводные настенные контроллеры для акцентного освещения столов или стен.

Размер и тип контроллера

Контроллеры светодиодных лент RGB бывают всех форм и размеров. Наиболее распространены светодиодные ленты 5050, 3528, 2835, 5730, 3014. Лучший для вас зависит от размера и типа контроллера, который вы предпочитаете. Элегантный цифровой многоканальный радиочастотный контроллер отлично подходит для дома и офиса, а большой прочный контроллер DALI идеально подходит для отелей и ресторанов.

Бюджет

Тип контроллера светодиодной ленты RGB, который вы выберете, также зависит от вашего бюджета. Одноканальные ВЧ-контроллеры и встроенные контроллеры дешевле, чем цифровые многоканальные ВЧ-контроллеры. Стандартные контроллеры DMX более экономичны, чем контроллеры DALI.

Простота использования

Некоторые контроллеры светодиодных лент RGB проще в использовании, чем другие. Радиочастотные контроллеры не требуют настройки и могут быть использованы сразу же. Как аналоговые, так и цифровые радиочастотные контроллеры имеют простой интерфейс. Встроенные контроллеры требуют некоторой настройки, но довольно просты в использовании. Контроллеры DMX могут быть простыми или сложными в зависимости от выбранной вами системы. Контроллеры DALI являются наиболее совершенными и требуют небольшого обучения. Выберите контроллер, которым вам удобно пользоваться.

Как работают светодиодные ленты? — Светодиодный контроллер Производитель, поставщик, завод | Поставщик светодиодного интеллектуального освещения

18 октября 2021 г. 27 мая 2022 г.

Принцип работы светодиодных лент заключается в том, что каждая секция представляет собой единое целое. Каждый блок имеет фиксированное количество светодиодов и распределенных токоограничивающих резисторов, которые блок должен отключать при резке. В противном случае секция не загорится. Каждый блок подключается отдельно параллельно, чтобы нести напряжение питания, и есть 200 В постоянного тока, 24 В, 12 В, 5 В и другие варианты.

Установка светодиодных лент

Установка внутри помещений: Когда светодиодные ленты используются для внутренней отделки, их установка очень проста, поскольку они не должны противостоять ветру и дождю. Каждая светодиодная лента имеет самоклеящийся двухсторонний клей 3M на обратной стороне, поэтому вы можете напрямую оторвать двухстороннюю клейкую наклейку 3M, закрепить светодиодную ленту в том месте, где она должна быть установлена, и прижать ее. плоский вручную

Наружная установка

Наружная установка из-за ветра и дождя, если клейкая фиксация 3M, время приведет к снижению адгезии клея 3M и отключению светодиодных лент, поэтому наружная установка часто используется для фиксации пути.

Способ подключения источника питания

Светодиодные ленты общего напряжения постоянного тока 12 В, поэтому вам необходимо использовать импульсный источник питания, размер источника питания в соответствии с мощностью светодиодных лент 12 В и длиной подключения, чтобы определить. Предположим, вы не хотите использовать блок питания для управления каждой 12-вольтовой светодиодной лентой. В этом случае вы можете купить импульсный источник питания относительно большой мощности, чтобы сделать общий источник питания. Затем все входные блоки питания светодиодных лент 12В соединяются параллельно, объединенные общим импульсным блоком питания. Это имеет преимущество централизованного управления.

Подключение контроллера светодиодов

Существуют различные варианты контроллера светодиодных лент, инфракрасного контроллера, контроллера светодиодов Bluetooth, контроллера светодиодов Wi-Fi. Контроллер светодиодной ленты Wi-Fi, например, в соответствии с инструкциями по подключению контроллера светодиодной ленты Wi-Fi и светового пояса, вы можете осуществлять дистанционное управление через смартфон. Светодиодный контроллер Wi-Fi не ограничен расстоянием. Пока есть Wi-Fi, место можно контролировать, нарушая традиционный предел расстояния управления контроллером.

Обратите внимание на расстояние подключения светодиодной ленты

В целом, 3528 светодиодных лент, максимальное расстояние подключения 20 метров; Светодиодная лента 5050, максимальное расстояние подключения 15 метров. Если светодиодные ленты легко нагреваются за пределами этого расстояния соединения, использование процесса повлияет на срок службы светодиодной ленты. Поэтому установка должна быть установлена ​​в соответствии с требованиями производителя, ни в коем случае нельзя допускать, чтобы светодиодные ленты работали под нагрузкой.

Как долго работают светодиодные ленты?

Срок службы светодиодных лент составляет 50 000 часов непрерывного света, и вы всегда можете быть включенными, открытыми более 2000 дней до того, как они сломаются. При фактическом использовании, в дополнение к некоторым повреждениям, вызванным неправильной установкой, срок службы светодиодных лент зависит от следующих факторов:

• Светодиод представляет собой фоторезистор электростатической индукции; если фабрика светодиодных лент обслуживает светодиодные ленты без подходящих антистатических мер, она сожжет светодиод, что приведет к потреблению; тогда срок службы светодиодных лент не может быть гарантирован.

• Светодиодная лента с медным сердечником или гибкой печатной платой не очень хорошая гибкость приведет к разрыву светодиодной ленты при изгибе и поставит под угрозу срок службы светодиодной ленты.

• Светодиодная лента обычно используется для питания постоянным напряжением. Если выход импульсного блока питания нестабилен, то включение светодиодной ленты в нестандартное рабочее напряжение также поставит под угрозу срок ее службы.

Если количество шариков в световой ленте недостаточно, напряжение всей светодиодной ленты будет распределяться на резистор, который будет нагреваться и, таким образом, влиять на срок службы световой ленты.

Как сделать светодиодные ленты диммируемыми?

Являясь неотъемлемой частью современного декоративного дизайна, светодиодные ленты на 12 В все чаще используются в различных областях. Его основная роль заключается не в освещении, а в том, что он часто используется для создания различных световых атмосфер. Функция диммирования светодиодных лент на 12 В является не только основным элементом для создания различных атмосфер, но и для экономии энергии, улучшения качества жизни, повышения эффективности источника света и продления срока службы ленты.

Существует несколько способов диммирования, а именно:

ШИМ-диммирование
Его также можно назвать цифровым диммированием, и его можно выполнить с помощью цифрового программирования в виде беспроводных сетей для диммирования 0-100%; Эффект затемнения идеален, общая стоимость относительно высока, его можно выбрать для использования в более требовательных интеллектуальных случаях.

Интеллектуальный светодиодный контроллер, например, встроенный модуль WIFI/Bluetooth, подключенный к мобильному телефону, через приложение на смартфоне, от 0 до 100% затемнения. По сравнению с традиционным методом затемнения, контроллер светодиодной ленты более интеллектуален и точен.

Контроллер диммера светодиодов с функцией диммирования, помимо синхронизации, 16 миллионов цветов на выбор. Подбирая интеллектуальные динамики, вы также можете управлять голосом, сценарным режимом и так далее. Контроллер светодиодного диммера — это не инструмент затемнения, а набор большинства интеллектуальных функций контроллера.

Диммирование переключателя
Диммирование переключателя осуществляется с помощью оригинального выключателя питания для затемнения, при использовании установки не требуются дополнительные диммеры, если количество раз и скорость оригинального выключателя питания можно нажимать до реализовать функцию затемнения осветительных приборов.

Диммирование с кремниевым управлением
Режим тиристорного диммирования обычно используется только тогда, когда необходимо заменить оригинальный выключатель питания тиристорным диммером путем поворота для регулировки высоты.

Поскольку глобальные энергетические ресурсы становятся все более и более плотными, энергосбережение и защита окружающей среды являются основными направлениями рынка светового оформления.

Светодиодные ленты популярны благодаря своей защите окружающей среды, небольшому размеру, низкому энергопотреблению, высокой надежности и другим характеристикам. Мы являемся профессиональным производителем светодиодных лент в Китае и предлагаем комплексные интеллектуальные решения.

Вас также могут заинтересовать следующие смарт-элементы:

Связанные блоги

Принцип работы и способ его изготовления

Схема контроллера RGB-светодиодов

Источник: Wikimedia Commons

Вам нравится дизайн сценического освещения, матричные светодиодные дисплеи, трехмерное освещение рекламных щитов, наружное декоративное освещение и другие световые решения? ? И вы планируете использовать много цветов? Если да, вам нужна светодиодная система RGB, воспроизводящая множество цветов. Но как управлять светом? Все просто, вот тут-то и появляется схема контроллера RGB-светодиода, которой и посвящена эта статья. Он обладает уникальной панелью управления или коробкой, отвечающей за изменение цвета в светодиодной системе RGB.

Интересно, что вы можете быстро собрать схему контроллера своими руками, даже если не можете позволить себе OEM-версию.

Итак, мы покажем вам процесс изготовления светодиодного контроллера RGB своими руками.

Мы также обсудим различные типы схем контроллера RGB-светодиодов, принцип их работы и т. д.

Готовы отправиться в путешествие по освещению?

Начнем!

Типы контроллеров RGB-светодиодов (беспроводных)

Контроллер для RGB-светодиодов с дистанционным управлением.

Существует два основных типа контроллеров RGB-светодиодов: проводные и беспроводные.

Для контроллера проводной ленты вы можете использовать его только тогда, когда он находится рядом со светодиодным продуктом или лентами RGB. Следовательно, наиболее удобным вариантом является беспроводной контроллер.

Тем не менее, вот несколько доступных беспроводных контроллеров RGB-светодиодов:

Пульт управления цветовым колесом

Этот пульт идеально подходит, если вы хотите больше контролировать свою 12-вольтовую светодиодную ленту RGB. То есть дистанционное управление цветовым колесом позволяет быстро и легко выбрать цвет ваших RGB-светодиодов.

Базовый контроллер беспроводной светодиодной RGB-подсветки

Этот контроллер позволяет настраивать яркие светодиодные ленты RGB. А также позволяет предварительно запрограммировать скорость смены цвета полоски. Кроме того, вы можете регулировать яркость цветов с помощью этого контроллера.

App Remote

С такими пультами все, что вам нужно, это внешнее устройство, такое как планшет или смартфон (устройство Android). И вы легко сможете управлять настройками своих RGB-светодиодов. Таким образом, это более гибкий вариант, учитывая, что он предлагает вам контроль над вашим освещением нескольким людям.

Как работает контроллер светодиодов RGB?

Пульт дистанционного управления для светодиодной лампочки

Основная функция контроллера RGB-светодиодов заключается в создании определенного сочетания цветов. И это достигается путем изменения мощности на каждом из трех каналов (R, G и B).

Например, если вы хотите фиолетовый оттенок, контроллер создаст его, перемотав красный и синий каналы. При этом контроллер закроет зеленый канал.

Как сделать схему контроллера светодиодов RGB? (

Схема контроллера светодиодов RGB

Источник: ResearchGate ℅ Creative Commons Attribution 3.0 Unported

В дизайне

В этом дизайне используется схема контроллера светодиодов Wi-Fi и PWM. И это помогает производить эффекты изменения цвета. Также курс регламентирует три выхода. Каждый из выходов может работать на светодиодный сегмент.

Вы также найдете полностью настраиваемые последовательности на микроконтроллере, которые могут затухать, циклически и стробировать насыщенное цветом освещение. Следовательно, это помогает создать огромную палитру с более чем 15 миллионами цветовых вариантов. Тем не менее, каждый выход имеет 8-битное разрешение (разрешение).

Следовательно, схема предлагает каждому цвету разную интенсивность (более 256). Таким образом, вы получите полную радужную комбинацию, когда смешаете три цвета.

Необходимые компоненты

• Радужная светодиодная плата
• Красный, зеленый и синий переключатель ШИМ
• Разъем питания постоянного тока P1 (1)
• 1N4002 D1 (1) 1)
8-контактный разъем DIP9
• Светодиодный процессор Rainbow U2 (1)
• Кнопочный переключатель S1 для монтажа на печатной плате (1)
• STP36NF06 N-канальный МОП-транзистор D1, D2 и D3 (3)
• LM78L05 5-вольтовый регулятор TO-92 Корпус U1 (1)
• 1 кОм (коричневый-черный-красный-золотой) R1, R2, R3, R4, R5, R6 (6)
• . 1 мкФ C2- опционально ( 1)
• .1 мкФ C3 (1)
• 33 мкФ 50 В электролитический конденсатор C1 (1)

Шаги

Шаг 1

Подготовьте чистую поверхность для работы. И отложите все компоненты в сторону для быстрого доступа.

Шаг 2

диоды

Поместите диод (1N4002) на серебряную планку на диоде. Вы можете найти катод диода на серебряном стержне компонента, и он должен сливаться с шелкографией печатной платы. Таким образом, ваш диод должен быть обращен к нижней части компонента. Затем припаяйте 1N4002.

Шаг 3

Печатная плата

Как правило, LM73L05 имеет полукруг на плоской стороне. Следовательно, этот компонент должен быть обращен к нижней части платы. При этом вы можете поставить регулятор на U1 и припаять. Таким образом, настройка будет соответствовать шелкографии печатной платы.

Шаг 4

конденсаторы

Поскольку конденсатор не поляризован, его можно починить любым способом. Имея это в виду, припаяйте C3.

Шаг 5

Далее следует электролитический конденсатор на 33 мкФ. Но вы должны обратить внимание на маркировку на компоненте. Как правило, вы увидите знак минус на отрицательном выводе, отмеченном снаружи. Имея это в виду, поместите только отрицательную информацию в отверстие доски, а положительную выведите наружу. Затем зафиксируйте C1 и надежно закрепите его.

Шаг 6

резисторы

Далее можно перейти к резисторам (R1, R2, R3) коричнево-черно-красно-золотого цвета. Интересно, что они не чувствительны к полярности.

Итак, вы можете фиксировать резисторы в любом направлении. Но ваши резисторы должны стоять на одном конце. И вы можете получить это, согнув выводы и припаяв их на место.

Шаг 7

На S1 закрепите кнопку. Несомненно, переключатель не имеет полярности, но вы можете установить кнопку на плате в одном направлении. Вы можете попробовать разные способы, чтобы найти наилучший вариант, так как переключатель более всеобъемлющий, чем высокий. Когда вы правильно разместите кнопку, она аккуратно войдет в доску. После этого припаяйте переключатель в S1.

Шаг 8

Поместите 8-контактный разъем IC в U2. Гнездо отвечает за крепление контроллера PIC Processor LED Rainbow. После правильного позиционирования припаяйте гнездо U2.

Шаг 9

Затем закрепите три STP36NF06 в Q1, Q2 и Q3. Но важно осторожно обращаться с STP36NF06, поскольку он чувствителен к статическому электричеству. Кроме того, металлическая панель на задней стороне полевых МОП-транзисторов является радиатором. Таким образом, было бы полезно, если бы вы соединили радиатор с шелкографией печатной платы (сплошной белый рисунок). Когда все выровнено, припаяйте Q1, Q2 и Q3.

Шаг 10

Установите дополнительный разъем на P1. С помощью разъема вы можете активировать печатную плату LED Rainbow. Независимо от доступного разъема питания, он может вписаться в схему отверстий на плате. При этом вы можете разместить разъем питания на P1.

Шаг 11

Закрепите контроллер LED Rainbow на разъеме U2. Пока вы это делаете, убедитесь, что контакт 1 контроллера направлен вверх, когда вы вставляете его в разъем. Вы можете заметить контакт 1 в углу чипа с небольшим углублением. Кроме того, важно отметить, что вы можете нанести ущерб, если поместите процессор назад и добавите мощность. При этом вы можете закрепить контроллер LED Rainbow на U2.

Шаг 12

Теперь, когда ваша система контроллера LED Rainbow завершена, подключите RGB к плате. Кроме того, вы можете связать светодиоды (красный, синий и зеленый) по отдельности с вашей платой. Затем протестируйте настройку.

Важное замечание

Светодиодная лента фиолетового цвета и панель управления для переключения цветов

1. Убедитесь, что вы выполняете пайку на обратной стороне платы.
2. Тщательно выполняйте пайку, потому что от этого зависит, будет ли работать ваш проект или нет.
3. Собирайте компоненты на доске по одному. Вы можете начать с самых маленьких деталей, ближайших к плате. Таким образом, вы подтвердите, что компоненты работают правильно.
4. Если у вас недостаточно опыта сборки, выбирайте полностью собранную и протестированную плату.

Округление

Система RGB-светодиодов позволяет использовать различные цвета освещения. Но когда дело доходит до управления освещением, вам нужна схема контроллера светодиодов RGB. И схема контроллера работает, изменяя мощность трех каналов: красного, синего и зеленого.

Несомненно, приобрести схему контроллера может быть дорого. Тем не менее, вы можете создать более доступный вариант со стандартными деталями. Все, что вам нужно сделать, это выполнить шаги, описанные в этой статье.

Тем не менее, вы готовы приступить к этому проекту освещения? Или вам нужна помощь в настройке? Пожалуйста, не стесняйтесь связаться с нами.

RGB-светильники: что это такое и как они используются

Многое изменилось с тех пор, как Томас Эдисон представил миру лампочку. Мы перешли от использования рудиментарных версий лампочки для основного освещения к дальнейшему развитию их в сложные инструменты, которые делают больше, чем просто освещают наши дома. Одним из многих нововведений является RGB Strip Lights.

RGB Strip Lights — это полосы света, меняющие цвет, которые могут создавать любой оттенок любого цвета и создаются путем смешивания трех основных цветов; Красный, синий и зеленый. Их выход зависит от типа используемого контроллера. Они также обладают способностью излучать чистый белый свет.

Содержание

Как работают полосы RGB?

Устройство RGB-подсветки не так сложно, как многие думают. Типичный из них составляет около половины дюйма в ширину и может достигать 16 футов в длину, даже больше для тех, кто более амбициозен. Полоса может быть обрезана до определенной длины и по-прежнему будет функционировать по назначению. Каждая полоска имеет четкие линии разреза, которые служат ориентиром, если вы планируете нарезать их, что вы можете сделать с помощью ножниц.

Затем вдоль полос монтируются светодиоды в различных стилях. Их может быть до 36 на одной 120-метровой полосе. Качество света всей полосы будет зависеть от качества и интенсивности каждого светодиода на ленте.

На обратную сторону полоски предварительно нанесен двусторонний клей, который можно снять, чтобы приклеить полоску на любую гладкую и чистую поверхность. Учитывая, насколько гибкими являются печатные платы на полосах, их можно даже изогнуть вокруг круглых поверхностей, ничего не сломав.

Светодиоды работают по очень простому принципу; каждый из них может производить ошеломляющие 256 оттенков заданного цвета. Если бы вы использовали 3 светодиода одновременно, у вас было бы три полосы с впечатляющими 16,7 миллионами цветовых комбинаций, и именно по этой причине полосы света RGB очень популярны среди людей всех возрастов.

После того, как вы все настроили, просто подключите полосу к источнику питания и начните играть с ней с помощью пульта дистанционного управления.

Как правильно выбрать RGB-светильник

Источник: Pinterest

Огромное количество RGB-светильников огромно; если учесть, насколько разнообразным может быть их функционирование. Спросите любого производителя светодиодов, и они скажут вам, что нет двух одинаковых полос. Поэтому, если вы решите купить пару полосок, вы столкнетесь с головной болью выбора.

Чтобы облегчить вашу работу, при покупке подходящей ленты RGB необходимо учитывать следующие факторы.

Светодиоды x Соотношение длины

Источник: Pinterest

Светодиоды расположены на ленте стратегическим образом, который отделяет их друг от друга на равных расстояниях. Не существует стандартного количества светодиодов, которые должны быть на полосе, у некоторых они расположены так далеко друг от друга, а у других они собраны вместе. Суть в том, что чем больше светодиодов, тем лучше покупка, поскольку у вас будет больше источников света, больше вариантов цвета и больше способов применения.

Светодиоды, расположенные слишком далеко друг от друга, могут не давать желаемого плавного перехода освещения; он будет слишком пятнистым и будет больше похож на мигающую полоску, чем на поток света. Так что при взгляде на полоски обращайте внимание на плотность светодиодов.

Яркость

Источник: Pinterest

Должен быть какой-то баланс между яркостью светодиодов. Слишком ярко, и вы будете негативно затронуты; слишком тусклый, и у вас начнутся проблемы со зрением. Яркость светодиодной ленты также определяет ее местоположение. Если вы устанавливаете их в темной комнате, то слишком большая яркость может быть не настолько хороша, что ее следует приберечь для хорошо освещенной комнаты. Это называется акцентным освещением, и если вы планируете пойти по этому пути, то светодиоды на 200 люмен будут работать очень хорошо.

Цвета

Источник: Pinterest

Количество оттенков, которые можно получить из спектра RGB, огромно. Выбирая полосу, обратите внимание на количество цветов, которые она может отчетливо излучать; чем их больше, тем лучше для вас. Когда вы объединяете все это с хорошим контроллером с множеством функций, то то, что вы можете делать с этой полосой, безгранично.

Простота установки

Источник: Pinterest

Вам нужна лента, простая в эксплуатации и установке, а не та, для которой потребуются часы изучения руководства или посторонняя помощь. Как правило, RGB-светильники — это украшения, и поэтому их можно быстро настроить. Его можно легко установить даже в саду. Печать стихов о саду или цитаты из розария на деревянной доске и украшение с помощью светодиодных лент RGB может в основном украсить ваш сад. Обратите внимание на этот аспект и избегайте выдавливания типов, которые могут показаться слишком сложными для установки. Хорошая лента RGB должна быть типа plug-and-play.

Мощность в ваттах

Источник: Pinterest

Очень важно знать количество энергии, необходимой для питания ленты. Это поможет вам спланировать счет за электроэнергию и в то же время даст вам возможность получить правильную полосу, которая не заставит вас добавлять дополнительные аксессуары питания, чтобы заставить ее работать. Знание общей выходной мощности ленты поможет вам подобрать правильный блок питания. Как правило, эти полоски бывают трех типов; они могут быть напрямую подключаемыми, питаться от 12 В или 24 В постоянного тока.

Еще одна важная вещь, которую вы должны иметь в виду, это убедиться, что мощность, выдаваемая источником питания, примерно на 10% больше, чем мощность, необходимая для работы полосовых светодиодов. Формула проста;

Выходное напряжение x сила тока = мощность источника питания.

Функция

Источник: Pinterest

Для чего вы используете светодиодные ленты? Вы ищете акцентное освещение, непрямое освещение или какой-либо другой тип освещения? Существует множество применений ленточных светильников, и в каждом из них используются светодиоды, разработанные определенным образом. Вы не можете использовать акцентное освещение для рабочего освещения. У вас должно быть хорошее представление о том, к чему вы стремитесь, прежде чем начинать поиск, это не только поможет вам сэкономить время, но вы купите правильный тип RGB-светильников, избегая траты денег в процессе.

Приложения; Как использовать светодиодные ленты RGB

Количество вещей, которые вы можете делать с этими типами света, безгранично. Их можно использовать как в помещении, так и на улице, в автомобилях, в коммерческих учреждениях, практически в любом месте и на чем угодно. Ниже приведены некоторые из основных приложений.

Домашнее применение

Источник: Pinterest

В домашних условиях светильники можно использовать для акцентного освещения, где они стратегически размещены под вещами, чтобы создать ослепляющий свет и придать дому эстетический вид. Их можно использовать в качестве рабочего освещения, декораций и в самых разных местах, в разных положениях и стилях. Вы ограничены только своим творчеством. Основная причина, по которой они лучше всего подходят для домашнего использования, — это низкая мощность, необходимая им для работы; вы почти не почувствуете брешь в счетах за электроэнергию

Бизнес-приложения

Источник: Pinterest

Бары, рестораны и магазины не могут обойтись без светодиодных лент RGB; они кровь и сердце рекламы, лучший способ привлечь внимание потенциальных клиентов. Их размещают на дверях, окнах, вывесках и стенах. Большинство из них, используемых в деловых учреждениях, используют яркие цвета и яркие дисплеи. Они также могут очень хорошо сочетаться с акцентным освещением, чтобы создать идеальную атмосферу для отдыха клиентов.

Вывески

Источник: Pinterest

Рекламные щиты и вывески уже много лет используют разноцветную подсветку, чтобы легко донести свое сообщение. В прошлом это было очень дорого, но благодаря технологическим достижениям светодиодные полосы RGB сделали это намного проще и дешевле. Они потребляют меньше энергии и могут быть заменены по сигналу в любой момент. Они также поставляются с усовершенствованными системами управления, которые позволяют людям добавлять столько вариантов сообщений, сколько они могут.

Развлечения

Источник: Pinterest

Освещение дискотеки использует широкий спектр цветных огней, чтобы увеличить веселье. Полосы RGB еще больше изменили ландшафт развлечений, предоставив больше возможностей для развлечений в ночных клубах. Артисты, которые устраивают живые выступления, также используют тройники не только для сценических акцентов, но и включают их в свою одежду.

Применение в автомобилях

Источник: Pinterest

Ленточные RGB-светильники очень удобны при работе с автомобилями. От автомобилей до мотоциклов и даже шоссейных велосипедов их можно установить практически где угодно. Их можно установить внутри автомобиля, чтобы обеспечить тусклое акцентное освещение, или их можно поместить внутри колес, чтобы создать поток цветных огней, когда автомобиль движется вперед. Их можно добавить в передние и задние фонари или увеличить видимость; возможности безграничны.

Идеи светодиодных лент RGB

Возможности использования полосок светодиодов RGB ограничены вашим творческим потенциалом. Будь то в вашем доме или в офисе, есть бесчисленное множество идей, которые вы можете попробовать. Некоторые из примечательных включают следующее.

• Настенные украшения, на которых можно написать имя с помощью световых полос и настроить их последовательное мигание. Это может пригодиться во время празднования дня рождения.
• Подсветка электроники в доме, вы можете установить подсветку за телевизором или под ним, чтобы превратить комнату в кинотеатр, усиливая впечатление от просмотра фильма.
