Микрофонный усилитель на оу. Микрофонный усилитель на операционном усилителе: схема, сборка, применение

Как собрать простой и эффективный микрофонный усилитель на операционном усилителе. Какие компоненты использовать для качественного усиления сигнала микрофона. Где применяется такой усилитель в домашней звукозаписи.

Принцип работы микрофонного усилителя на операционном усилителе

Микрофонный усилитель на операционном усилителе (ОУ) предназначен для усиления слабого сигнала с микрофона до линейного уровня. Основные функции такого усилителя:

• Усиление сигнала микрофона в 100-1000 раз
• Согласование высокого выходного сопротивления микрофона с низким входным сопротивлением следующего каскада
• Обеспечение необходимого напряжения питания для электретного микрофона
• Фильтрация помех и шумов

Операционный усилитель позволяет реализовать все эти функции в компактной схеме с минимумом компонентов. Рассмотрим типовую схему микрофонного усилителя на ОУ.

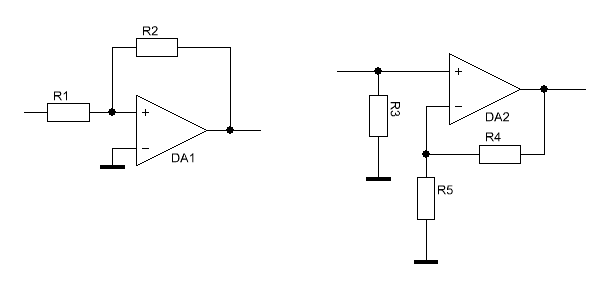

Схема микрофонного усилителя на операционном усилителе LM358

Простая и эффективная схема микрофонного усилителя может быть реализована на распространенной микросхеме LM358, содержащей два операционных усилителя:

«` R1 = 4.7k, R2 = 100k, C1 = 10uF, C2 = 100nF «`

Основные компоненты схемы:

• Операционный усилитель LM358
• Резисторы R1 (4.7 кОм) и R2 (100 кОм) для задания коэффициента усиления
• Конденсаторы C1 (10 мкФ) и C2 (100 нФ) для фильтрации
• Электретный микрофон

Коэффициент усиления данной схемы составляет примерно 20, что достаточно для большинства применений. При необходимости его можно увеличить, изменив номиналы резисторов.

Выбор компонентов для качественного микрофонного усилителя

Для достижения наилучшего качества звука следует учитывать следующие рекомендации по выбору компонентов:

Операционный усилитель

Рекомендуется использовать малошумящие прецизионные ОУ, например:

• OPA2134 — аудиофильский ОУ с очень низкими искажениями
• NE5532 — проверенный временем ОУ для аудиоприменений
• AD8599 — современный малошумящий ОУ

Резисторы

Следует применять прецизионные резисторы с низким температурным коэффициентом сопротивления, например металлопленочные резисторы.

Конденсаторы

В сигнальных цепях рекомендуется использовать пленочные или керамические конденсаторы. Для фильтрации питания подойдут качественные электролитические конденсаторы.

Сборка и настройка микрофонного усилителя

Процесс сборки микрофонного усилителя на операционном усилителе включает следующие этапы:

1. Изготовление печатной платы по разработанной схеме
2. Монтаж компонентов на плату
3. Подключение входных и выходных разъемов
4. Монтаж схемы в корпус
5. Настройка коэффициента усиления

Настройка усилителя обычно сводится к подбору оптимального коэффициента усиления под конкретный микрофон. Это делается путем изменения сопротивления резистора обратной связи R2.

Применение микрофонного усилителя в домашней звукозаписи

Микрофонный усилитель на операционном усилителе находит широкое применение в домашних студиях звукозаписи:

• Запись вокала и акустических инструментов
• Озвучивание подкастов и видеоблогов
• Создание аудиокниг
• Запись звука при видеосъемке
• Измерения акустических параметров помещений

Качественный микрофонный усилитель позволяет получить чистый сигнал с микрофона без искажений и шумов, что критически важно для профессионального звучания записи.

Сравнение с готовыми решениями

Самостоятельно собранный микрофонный усилитель на ОУ имеет ряд преимуществ по сравнению с готовыми устройствами:

• Низкая стоимость — экономия может составить 5-10 раз по сравнению с брендовыми моделями
• Возможность точной настройки под конкретный микрофон
• Отсутствие избыточной функциональности
• Прозрачность схемотехники — понимание работы каждого элемента
• Возможность модернизации и доработки схемы

При этом по качеству звучания правильно собранный усилитель на качественном ОУ не будет уступать многим готовым решениям.

Типичные ошибки при сборке микрофонного усилителя

При самостоятельной сборке микрофонного усилителя следует избегать следующих распространенных ошибок:

• Использование некачественных компонентов, особенно операционного усилителя
• Неправильная разводка печатной платы, приводящая к наводкам
• Отсутствие экранирования чувствительных цепей
• Неверный выбор номиналов резисторов, задающих усиление
• Использование электролитических конденсаторов в сигнальном тракте

Избежать этих ошибок поможет внимательное изучение схемотехники и следование рекомендациям опытных разработчиков.

Перспективы развития микрофонных усилителей

Современные тенденции в развитии микрофонных усилителей включают:

• Применение специализированных аудио ОУ с ультранизкими шумами
• Использование дискретных каскадов на транзисторах для получения «лампового» звучания
• Интеграция АЦП для прямого подключения к компьютеру по USB
• Реализация цифрового управления параметрами усиления
• Миниатюризация схем для применения в портативных устройствах

Однако классическая схема на операционном усилителе по-прежнему остается оптимальным выбором для большинства любительских применений благодаря простоте и надежности.

Микрофонный усилитель на lm358 схема

Данный микрофонный усилитель примечателен тем, что потребляет мало тока. Общее потребление равно 0,7мА из них вся схема требует 0,33мА, а электретный микрофон порядка 0,37мА. Такой результат удалось получить вследствие использования интегральной микросхемы, которая может функционировать в режиме микротока. Резистор R7 осуществляет ограничение тока потребления. Транзистор VT2 играет роль активного детектора, а транзистор VT1 применен как сопротивление, величина которого изменяется приложенным к нему напряжением.

Поиск данных по Вашему запросу:

Микрофонный усилитель на lm358 схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Микрофонный усилитель с симметричным входом.
• Простой микрофонный усилитель на LM358
• Микрофонный усилитель на микросхеме для электретного микрофона
• Схема микрофонного усилителя на ОУ для своей домашней студии звукозаписи
• Схема микрофонного предусилителя с микшером (КР140УД608)
• Схема микрофонного усилителя на микросхеме К140УД6
• Схема усилителя для микрофона на микросхеме
• Микрофонный усилитель с симметричным входом.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: микрофонный усилитель на оу(4558)

Микрофонный усилитель с симметричным входом.

Схема этого эффективного микрофонного усилителя с симметричным входом, разработанного в Японии, позволяет усилить сигнал, поступающий с микрофона, а так же подавить наводки от питающей сети и другие помехи. Обычно для реализации симметричного входа применяют специальные трансформаторы. Недостаток такого подхода заключается в том, что для обеспечения широкой полосы пропускания микрофонного усилителя эти симметрирующие трансформаторы должны иметь относительно большую индуктивность, а следовательно, и габариты.

К тому же возникает проблема защиты трансформаторов от внешних магнитных полей, так что конструкция получится довольно громоздкой. Применение современных малошумящих операционных усилителей позволяет обойтись без симметрирующих трансформаторов, что приводит к существенному упрощению схемы и улучшению её параметров см.

Схема микрофонного усилителя основана на двух каскадах последовательно соединённых дифференциальных усилителей, выполненных на двух микросхемах NEAN DA1 и DA2. Первый каскад выполнен на операционных усилителях DA1. Схема имеет два выхода — симметричный Выход 1 , на который подаётся сигнал с первого каскада дифференциального усилителя через конденсаторы С5 и С7, и несимметричный выход Выход 2 , на который подаётся сигнал с выхода второго дифференциального каскада.

Входное сопротивление микрофонного усилителя определяется величинами резисторов R3, R4 и составляет примерно 10 кОм. Современные операционные усилители способны подавлять синфазный сигнал на своих входах более чем в раз, поэтому качество работы схемы будет зависеть от точности подбора пар резисторов R3 и R4, R8 и R10, R11 и R12, R13 и R14, и при высокой точности подбора этих пар качество подавления наводок от помех будет лучше, чем при использовании в схеме симметрирующих трансформаторов из-за неизбежного технологического разброса параметров обмоток последних.

Микрофонный усилитель с симметричным входом.

Простой микрофонный усилитель на LM358

Для тестирования акустики необходим микрофон, а к нему — предварительный усилитель. Ну так вот он. Причем этот усилитель достаточно хорош и для звукозаписи. Конструкция получилась довольно простой — это «конструкция выходного дня».

Малошумящий микрофонный усилитель с симметричным входом на ОУ NE На рисунке показана схема микрофонного усилителя, позволяющая.

Микрофонный усилитель на микросхеме для электретного микрофона

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках. Друзья сайта. Купить паяльник.

Схема микрофонного усилителя на ОУ для своей домашней студии звукозаписи

На основе ОУ LM можно собрать простой микрофонный усилитель. Микросхема LM в одном корпусе содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления и частотной компенсацией. Отличается низким потреблением тока. Особенность данного усилителя — возможность работать в схемах с одно полярным питанием от 3 до 32 вольт. Выход имеет защиту от короткого замыкания.

В этой статье описано, как, с применением операционного усилителя, самостоятельно изготовить простой усилитель сигнала электретного микрофона и подключить его к компьютеру. Зачем это нужно?

Схема микрофонного предусилителя с микшером (КР140УД608)

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.

Схема микрофонного усилителя на микросхеме К140УД6

Правила Расширенный поиск. Случайно завалялось пару часов свободного времени, и я решил потратить их с толком, а именно изготовить усилитель микрофона для FPV полётов, — надоело летать в тишине. На этом и остановился — нашел пару схем усилителей на Операционных Усилителях. Начал копаться в своем электронном «разборе», и как назло — ни одного операционника Но, заглянув в закрома новых запчастей, — о чудо! Вооружившись феном — выпаял из старой магнитолы разом все чип-резисторы и конденсаторы. За основу взял вот эту схему.

Хочу сделать простой микрофонный усилитель с АРУ для того, что бы я хочу применить другой ОУ в этой схеме, например LM

Схема усилителя для микрофона на микросхеме

Микрофонный усилитель на lm358 схема

На основе ОУ LM можно собрать простой микрофонный усилитель. Микросхема LM в одном корпусе содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления и частотной компенсацией. Отличается низким потреблением тока. Особенность данного усилителя — возможность работать в схемах с одно полярным питанием от 3 до 32 вольт.

Микрофонный усилитель с симметричным входом.

Схема этого эффективного микрофонного усилителя с симметричным входом, разработанного в Японии, позволяет усилить сигнал, поступающий с микрофона, а так же подавить наводки от питающей сети и другие помехи. Обычно для реализации симметричного входа применяют специальные трансформаторы. Недостаток такого подхода заключается в том, что для обеспечения широкой полосы пропускания микрофонного усилителя эти симметрирующие трансформаторы должны иметь относительно большую индуктивность, а следовательно, и габариты.

К тому же возникает проблема защиты трансформаторов от внешних магнитных полей, так что конструкция получится довольно громоздкой.

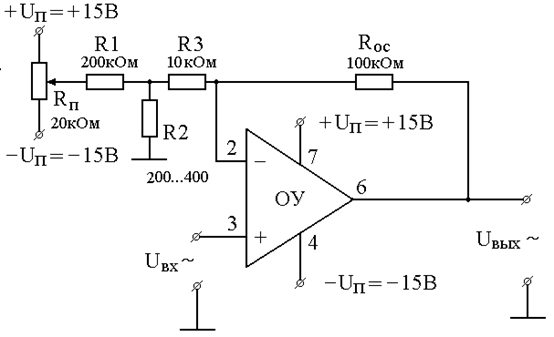

Для усиления сигнала от микрофона необходим усилитель, обладающий большим коэффициентом усиления, низким уровнем шумов, хорошим подавлением пульсаций питающего напряжения. Всем этим требованиям удовлетворяет операционный усилитель ОУ.

Предложенная схема предназначена для конденсаторного микрофона. Ус-во питается от источника питания 9В крона , сама схема может быть встроена в корпус микрофона, а громкоговоритель должен быть внешним. Схема проста в изготовлении, в настройке не нуждается. Для отправки комментария вам необходимо авторизоваться. Ваш IP: Простой микрофонный усилитель. Звукотехника разное

ОУ включен по схеме инвертирующего усилителя. Ниже показана схема микрофонного усилителя с симметричным входом. При использовании симметричного входа улучшается помехозащищенность. Микрофонный усилитель имеет следующие параметры:.

Микрофонный усилитель — AudioKiller’s site

На самом деле это «конструкция выходного дня», сделанная на скорую руку. Но сделанная хорошо.

Для тестирования акустики необходим микрофон, а к нему — предварительный усилитель. Ну так вот он. Причем этот усилитель достаточно хорош и для звукозаписи. Конструкция получилась довольно простой — это «конструкция выходного дня». Сделана за одно воскресенье из того, что наскреб по сусекам. Качество очень приличное и свои функции он выполняет просто на «отлично», а цена настолько смешная…

Вот как он выглядит:

Микрофон вставлен в металлический корпус от миниджека — и прочно, и дополнительный экран, и красиво. Схема усилителя несмотря на простоту имеет очень хорошие параметры:

Верхняя часть — блок питания. Варистор защищает от бросков напряжения, фильтр — от высокочастотных помех. Выпрямитель однополупериодный — ведь потребляемый усилителем ток очень мал. Подробнее про такой блок питания, его работу и изготовление можно почитать здесь: Маломощный блок питания. Красный светодиод LED1 служит индикатором включения в сеть. Он подключен к «минусу», чтобу создавать более равномерную нагрузку на блок — ведь к «плюсу» подключен зеленый светодиод LED2.

Сам усилитель — внизу. Схема его изменилась совсем чуть-чуть. Причин изменения было две:

1. При большой громкости происходило ограничение (клиппинг) сигнала усилителем. Для борьбы с ним перенес потенциометр Р1 с выхода ОУ ОР2 на его вход.
2. В усилителе использовались керамические конденсаторы большой емкости, которые существенно нелинейны (см. Сравнение неэлектролитических конденсаторов для усилителей). А я планировал измерять искажения динамиков, поэтому, хоть влияние конденсаторов было мало, я его полностью исключил — поменял их на электролиты.

Итак, по схеме. Зеленый светодиод LED2 выполняет роль стабилитрона на напряжение примерно 2 вольта для питания встроенного в микрофон усилителя (просто подобрал из тех, что былы под рукой такой светодиод, чтобы при токе 4-5 мА напряжение было близко к 2 В). Конденсаторы C6 и С7 устраняют возможный шум, а резистор R5 является нагрузкой встроенного в микрофон транзистора. Дальше идет двухкаскадный усилитель на ОУ в инвертирующем включении. В усилителе использовал старые советские операционники КР544УД1, поэтому для получения большого усиления в широком диапазоне частот пришлось поставить их 2 штуки — они сравнительно низкочастотные. Кроме того, от такого включения есть польза: регулятор уровня включен между двумя каскадами — это самое лучшее для него место: если ставить его на вход, то ослябляя и без того слабый сигнал, он ухудшает отношение сигнал/шум; если ставить на выход (как было изначально) — при сильном сигнале второй усилитель начинает ограничивать. Я специально сделал коэффициент усиления намного больше, чем нужно — для того, чтобы без проблем «слышать» тихие сигналы, или ставить микрофон в точку прослушивания далеко от колонок (и при этом не делать их громкость большой, чтобы не беспокоить окружающих). Но, поскольку есть регулятор, всегда можно усиление уменьшить и работать с громкими звуками. (Раньше я не предполагал, что сигнал будет настолько большим, поэтому очень удивился, когда в усилителе возник клипинг). Сравнительно небольшой коэффициент усиления первого каскада позволяет наверняка избежать клиппинга. А дальше регулятором Р1 можно ослабить сигнал, если его амплитуда слишком велика.

В схеме можно использовать любые недорогие операционные усилители. Быстродействие от них не требуется, а вот небольшой уровень шума приветствуется.

Инвертирующее включение ОУ требует меньше деталей. Конденсаторы С8, С9, С10 — разделительные. С8 работает под постоянным напряжением около 2 вольт, а полярность С9 и С10 я определил экспериментально — померяв полярность постоянного напряжения смещения на выходах ОУ. Это позволило минимизировать искажения, вносимые в сигнал конденсаторами. Резистор R10 задает нулевой потенциал на левой по схеме обкладке С10 и создает на нем правильную полярность. R11 предохраняет выход усилителя от коротких замыканий.

Параметры усилителя:

• Частотная характеристика по уровню -3 дБ: 5 Гц … 75 кГц.
• Усиление ~ 500.
• Уровень шума не мерял, но по осциллографу шума не видно, а по спектрограмме шумовой пьедестал равен -120 дБ, это при входном напряжении ~ 80 мВ действующего значения.
• Кг = 0,0015% на частоте 1кГц
• IMD не более 0,01% с тестовыми частотами 15 и 16 кГц.

Несмотря на применение довольно старых советских операционников, этот микрофонный усилитель получилась очень линейным, на частоте 1 кГц и амплитуде входного сигнала 80 мВ (это около 1 вольта на выходе 1-го ОУ и около 2 вольт на выходе устройства) Кг=0,0015%. Спектр выходного сигнала (измерено звуковой картой ESI Juli@ с внешним линейным стабилизированным блоком питания аналоговой части; частота дискретизации 192 кГц, разрядность 24 бита):

Помехи на частоте сети скорее всего из-за того, что неэкранированы разъемы и провода, выведеные к регулятору уровня (хоть они и расположены близко друг к другу — отрезок шлейфа). Зато амплитуды гармоник очень малы, и сами гармоники имеют порядок не выше 5-го (по крайней мере визуально).

Посмотрим на интермодуляционные искажения, снятые в тех же условиях при подаче на вход сигнала с частотами 15 и 16 кГц и суммарной амплитудой порядка 110 мВ:

Интересно, что разностной частоты даже и не видно! Это говорит о высокой линейности в зауковом диапазоне. Я даже не ождал от этих операционников такого качества!

Вывод: теперь можно смело измерять и АЧХ практически в любых условиях, и искажения динамиков! И даже писать музыку (а что, надо попробовать).

Схему собирал на «макетке» — за час полностью всю спаял и проверил (и потом еще 30 минут переделывал на новую схему). Сам усилитель заэкранирован жестяным корпусом. Поскольку трансформатор стоИт рядом, он дает (наверное это именно он) помехи с частотой 50 Гц на провода и разъемы. Но помехи малы, и неохота дальше ковыряться.

Микрофон — аналог WM-60 требует напряжения питания порядка 2 В. Его АЧХ:

Единственно, что плохо — микрофон у меня не откалиброван (а тем более, что это не чистый Panasonic, а его клон). Поэтому какие-то неравномерности АЧХ при измерении колонок могут либо быть незамечены, либо наоборот, будут результатом неравномерности микрофона. Но пока откалибровать его негде, так что переживу.

21.06.2006
