Характеристики светодиодов и все, что о них нужно знать

Несмотря на существующее многообразие светодиодов, отличающихся формой и назначением, все они созданы из полупроводникового кристалла и имеют общий принцип действия. Значит, их работа основана на одних и тех же технических характеристиках, среди которых выделяют входные и выходные параметры светодиодов.

Входные параметры

Технические характеристики светодиодов, которые оказывают влияние на его работу, условно называют входными. Речь идёт о прямом (обратном) токе и напряжении и их графической зависимости.

Прямой ток

Техническим параметром №1 любого светодиода является ток, протекающий в прямом направлении через p-n-переход. Номинальный (рабочий) ток – это ток, при котором производитель гарантирует заявленную яркость в течение всего срока эксплуатации. Также указывается максимальный ток, превышение которого ведёт к электрическому пробою. Для некоторых модификаций номинальный прямой ток теоретически равен максимальному. В таких случаях рекомендуется эксплуатировать светодиод на 90-95% от номинального значения. Величина рабочего тока во многом зависит от размера кристалла и режима работы. Например, ток органического светодиода, используемого для формирования OLED матриц, не превышает нескольких микроампер. И, наоборот, кристалл мощностью 1 вт потребляет около 0,35 А.

Падение напряжения

Под этим параметром принято понимать прямое падение напряжения при протекании через p-n‑переход номинального тока. Его значение зависит от химического состава полупроводника (цвета свечения). Наименьшим прямым напряжением обладают инфракрасные диоды (около 1,9В), а наибольшим ультрафиолетовые (от 3,1 до 4,4В). Зачастую в паспорте указывают диапазон возможных значений.

Обратное напряжение

Под максимальным обратным напряжением понимают напряжение обратной полярности, прикладываемое к p-n-переходу, при превышении которого происходит электрический пробой и, как следствие, выход из строя полупроводникового прибора. Для превалирующей части светодиодов его значение составляет 5В. Среди излучающих диодов ИК-диапазона немало приборов с допустимым обратным напряжением 1 или 2 вольта.

Мощность рассеивания

Мощность, рассеиваемая корпусом, определяется как произведение максимального тока и прямого напряжения и указывает на наибольшее количество энергии, которую способен эффективно рассеивать светодиод в течение длительного времени. При превышении паспортного значения в кристалле полупроводника возникает электрический или тепловой пробой.

ВАХ

Вольтамперная характеристика светодиода представляет собой графическую зависимость прямого тока от прикладываемого прямого напряжения. С помощью этого технического параметра можно легко узнать падение напряжения на светодиоде при задании тока определённой величины без проведения лабораторных исследований. ВАХ помогает произвести теоретические расчёты будущей электрической цепи.

Выходные параметры

Под выходными параметрами подразумевают характеристики светодиодов, измеренные при определённых условиях. Замер выходных параметров производят на номинальном токе и температуре окружающей среды, равной 25°C.

Световой поток и сила света

Оптические характеристики светодиода выражают в виде светового потока и силы света. Световой поток (лм) – это количество световой энергии (видимый свет), излучаемой кристаллом и переносимой на поверхность за единицу времени. Для слаботочных светодиодов с рассеивающей линзой обычно указывают силу света (кд). Её физический смысл состоит в отношении светового потока к углу, внутри которого распространяется излучение. Другими словами, сила света – это интенсивность светового потока в некотором направлении. Отсюда следует, что светодиод с меньшим углом излучения обладает большей силой света при одинаковом световом потоке. Современные 5 мм светодиоды высокой яркости способны выдавать до 15 кд.

Угол излучения

В разных источниках можно встретить названия: «видимый угол», «угол рассеивания». С физической точки зрения его правильно называть «Двойной угол половинной яркости» и обозначать – «2Q1/2». Двойной угол половинной яркости присущ только приборам, которые имеют фокусирующую линзу, и зависит от формы корпуса. Он может иметь значения в пределах 15-140°. Белые светодиоды, предназначенные для smt монтажа, и матрицы на их основе характеризуются широким углом излучения – 115-140°.

Цвет излучения и длина волны

В зависимости от типа полупроводникового материала светодиод излучает свет в определённом волновом диапазоне. Например, зелёному цвету соответствует диапазон длин от 500 до 570 нм. При этом прибор с λ=500-520 нм имеет салатный оттенок, а с λ=550-570 нм – бирюзовый оттенок. Белый светодиод излучает в ультрафиолетовом или в широком спектре с дальнейшим выделением белого света с помощью люминофора. ИК и УФ диоды работают в невидимой зоне спектра. Поэтому в их маркировке указывается рабочая длина волны.

Цветовая температура

Этот параметр присущ исключительно белым светодиодам. Цветовая температура указывает на оттенок, который получают предметы, освещаемые в данном свете. Условно весь белый свет разделяют на тёплый, нейтральный и холодный и измеряют его в градусах Кельвина. Свет от светодиодов с одинаковой цветовой температурой может восприниматься по-разному, что объясняется их различным коэффициентом цветопередачи. Более подробно об этом написано здесь.

Световая отдача

Этот параметр показывает, какое количество светового потока излучает светодиод на единицу потреблённой мощности и измеряется в лм/Вт. Светоотдача является своеобразным коэффициентом полезного действия светодиода. По этому показателю мощные светодиоды уже превзошли газоразрядные лампы, перешагнув рубеж в 150 лм/Вт. Серийно выпускаемые светодиоды имеют светоотдачу около 100 лм/Вт. Световая отдача светодиодных ламп на 220В в 5-7 раз больше, чем у ламп накаливания.

Инерционность

Такое понятие как «инерционность» часто отсутствует в datasheet на светодиоды. Общепринято считать, что они мгновенно включаются и отключаются, т.е. являются безынерционными. На самом деле задержка при переключении может достигать нескольких нс. Для отечественных ИК излучающих диодов инерционность указывают в виде времени нарастания и спада излучающего импульса. Эти временные интервалы колеблются в пределах единиц-сотен наносекунд и оказывают влияние на работу в высокочастотном импульсном режиме.

Дополнительные характеристики

Кроме основных технических параметров, при проектировании светодиодных светильников нужно учитывать ещё несколько дополнительных факторов, таких как влияние температуры и различных коэффициентов.

Температурная зависимость

Продолжительная и стабильная работа излучающего диода во многом зависит от эффективного отвода тепла от кристалла. В связи с этим у мощных светодиодов должно быть низкое тепловое сопротивление перехода кристалл-подложка. Например, SMD 5730 и SMD 3014 имеют всего 4°C/Вт, что является достижением современных технологий.

Также нормируются:

  • максимальная температура p-n-перехода (температура кристалла), которая для SMD приборов может достигать 130°C;
  • температурный диапазон, при котором допускается эксплуатация;
  • температурный диапазон, при котором можно хранить полупроводниковый прибор;
  • температурно-временной график пайки SMD светодиодов.

Биновка

Светодиодный бин представляет собой неделимую область на диаграмме цветности, условно выраженную в цифробуквенном коде. Необходимость биновки белых светодиодов вызвана погрешностью, допускаемой в процессе их изготовления. Бин-код позволяет максимально точно указать оттенок белого света приборов, имеющих одинаковую цветовую температуру и коэффициент цветопередачи. Данный параметр учитывают производители светильников высокого качества.

Характеристики светодиодов: обзор основных параметров LED

Экономически оправданной альтернативы LED-источникам пока не изобрели, что прогнозирует повальный переход на этот тип освещения уже в ближайшие годы. Но для корректного использования этих источников необходимо разбираться в их основных характеристиках.

При классификации светодиодных источников света используются параметры, разработанные исключительно для данных типов осветительных приборов. Данная статья как раз и предназначена для ознакомления с особенностями, которые отличают характеристики светодиодов от традиционных источников света.

Сила и напряжение, потребляемого светодиодом тока

Почти все светоизлучающие диоды рассчитаны на стандартную силу тока 20 мА. При вычислении сопротивления светодиода по закону Ома используется именно эта величина.

Светодиод, как собственно и любой диод, способен пропускать ток только в одну сторону, для стабильной работы он должен быть постоянным. Источником питания для LED источников света является дроссель, который выдает необходимые характеристики потребляемого тока. Светодиодный кристалл рассчитан на напряжение, колеблющееся от 0,5 до 6 вольт.

На одной подложке может быть размещено несколько LED кристаллов. Сумма показателей напряжения всех кристаллов составит требуемый показатель для такого источника света.

Следует заметить, что в электрофизических значениях светодиодов существует допустимый разброс вольт амперной характеристики (ВАХ), это обусловлено технологией производства. Невозможно вырастить кристаллы с жестко ограниченными показателями. Подгон показателей производится методом калибровки.

Монтаж следует проводить в соответствии с обозначенной полярностью. При неправильном включении светодиод закроется, и работать не будет. Если напряжение превысит предел в 5 вольт, произойдет пробой, что приведет к порче изделия.

Для правильного подключения катод на DIP светодиодах обозначается более короткой ногой, на SMD это будет спил на подложке возле соответствующего контакта.

Интенсивность светового потока, угол рассеивания

Данная характеристика очень важна в освещении, особенно в помещениях. Интенсивность светового потока измеряется в Люменах (Лм). Для сравнения, обычная лампа накаливания в 100 Вт выдает показатель 1000 Лм. Для простого расчета напряжения лед-источника, который заменит лампу накаливания, необходимо вольтаж классики разделить на 8. Примером, лампе в 100 Вт будет соответствовать светодиод мощностью 12 – 12.5 Вт.

Важно осознавать, что рассматриваемый источник имеет одностороннее направление освещения, в то время как обычная лампа накаливания рассеивает свет во все стороны. Светодиоды имеют точечную направленность. Для увеличения угла рассеивания в конструкции применяются специальные линзы. Угол рассеивания колеблется в пределах 20 — 120˚.

Соотношение параметров эффективности разных источников света, приведенных для сравнения:

  1. Лампа накаливания – 10 Лм/Вт.
  2. Люминесцентная лампа – до 40 Лм/Вт.
  3. Светодиод – до 140 Лм/Вт.

Размер кристалла

В общих характеристиках светоизлучающих диодов можно встретить значение размера кристалла. Эта величина измеряется в Милах (mil), 1 mil соответствует 0,0254 мм. Стандартные размеры квадрата кристалла 24×24, 24×40, 35×35 и 40×40 mil. Считается, чем больше его площадь, тем больше потребляемая мощность, при этом снижается нагрев при работе и увеличивается предел перегрузки. Для сравнения размеры 40×40mil соответствуют 1,143 × 1,143 мм и потребляют около 1 Вт.

Естественно, большое значение имеет материал для изготовления и условия, при которых кристалл выращивался. Также значение имеет качество калибровки. Это к тому, что себе дешевле приобретать светодиоды известных брендов, показатели многих китайских лед источников света завышены.

Недобросовестные продавцы зачастую заявляют повышенную мощность. Обратив внимание на размеры кристалла, можно предостеречь себя от приобретения подделки.

CRI (индекс цветопередачи)

Для более ясного понимания этой характеристики, целесообразно ознакомиться с принципами восприятия цветов человеческим глазом. Белый свет включает в себя весь спектр. Попадая на окружающие нас предметы, отражается только та часть спектра, которая соответствует цвету предмета. Естественно, источник с искаженным спектром будет искажать человеческое цветовосприятие.

Для определения степени достоверности передачи цветов при освещении искусственным источником был разработан индекс цветопередачи (CRI). Степени значений индекса цветопередачи расположены в границах 0 – 100. Показатель 100 соответствует солнечному свету и является сравнительным эталоном.

Полноценный индекс CRI, при котором искажение будет минимальным, не должен быть ниже значения 90.

Цветовые характеристики

Свет имеет волновую природу, длина излучаемой волны определяет цвет и измеряется в нанометрах (нм). Человеческий глаз способен воспринимать диапазон от 380 до 760 нм, что соответствует видимому спектру.

Таблица цветовых характеристик

Примечательно, что человеческий глаз имеет наибольшую чувствительность при показателе 555 нм, следовательно, источник с таким параметром будет иметь наибольшую степень освещенности.

Цветовая температура

Данная характеристика выведена по аналогии цветовосприятия разогреваемого металла. Численные пределы размещены в рамках от 800 до 7500 и измеряются в Кельвинах (К). Наиболее низким показателем обладает красный свет – около 800 К, соответственно, наиболее высокий – у холодного синего.

Для освещения применяется белый свет. Цветные светодиоды в основном используются в декоративных и индикационных целях. Белый цвет по критериям цветовой температуры разделяется на три подкатегории:

  1. Теплый – 2700 – 3500 К.
  2. Нейтральный – 3500 – 5300 К (наиболее сбалансированный для восприятия).
  3. Холодный – 5300 – 7500 К.

Максимальная рабочая температура

Рабочая температура — одна из важнейших характеристик светодиода. При работе выделяется большое количество тепла, переизбыток которого может привести для начала к падению интенсивности светоизлучения, а в дальнейшем и к полной порче светодиода. Некоторые сверхяркие кристаллы способны разогреваться до температуры 150˚ С.

Производители ввели понятие «максимальная рабочая температура» для определения пределов температурного режима, в котором работа лед источника будет оптимальной. Значение допустимой температуры обозначаются в общих паспортных данных.

Для борьбы с избыточной температурой применяются алюминиевые и медные термоотводящие радиаторы. Маломощные SMD светодиоды монтируются на плату (подложку), которая также выступает и в роли охладителя. Для улучшенной теплоотдачи место соединения светодиода и радиатора смазывается термопастой.

Срок эксплуатации

Этот параметр указывает на предполагаемую продолжительность работы LED кристалла. Индикационные светодиоды имеют продолжительность работы до 100 000 часов. Для сверхярких источников этот показатель составляет максимум 60 000 часов. Производители из Поднебесной зачастую завышают и этот показатель.

Для продления срока эксплуатации необходимо соблюдать температурный режим работы лед светильника. Другими словами, чем эффективней охлаждение, тем дольше живет источник.

Для наглядного ознакомления рекомендуется посмотреть видео. Автор видео всего за несколько минут лаконично описывает основные параметры и характеристики, которые действительно важны при выборе светодиодов.

Вывод

При выборе светодиодов желательно отдавать предпочтение маркам, зарекомендовавших себя брендов. Стоимость данных источников света значительно выше традиционных, следовательно, срок окупаемости тоже увеличен. Позарившись на дешевое изделие с плохими характеристиками, можно просто выбросить деньги на ветер и, напротив, светодиодные изделия от проверенных производителей обычно отрабатывают заявленный срок. Более того, при приобретении брендовых осветительных приборов на основе LED, как правило, предоставляется гарантия.

Светодиоды CREE: виды, характеристики, выявление подделок

Заинтересованность крупных компаний в снижении расходов на электроэнергию заставляет их задуматься о перераспределении бюджета на осветительные приборы. Светодиоды CREE могут стать хорошим подспорьем для повсеместного внедрения экономичных и долговечных источников освещения.

Описание

Американская компания CREE с 1987 года активно занимается исследованием и производством полупроводниковых осветительных приборов, и в настоящее время является одним из крупнейших производителей мощных светодиодов в мире.

Светодиоды CREE производятся по технологии выращивания излучающей структуры на кристалле карбида кремния, что в свое время стало инновационным прорывом компании (до этого известные способы производства предполагали использование сапфира). Такой подход позволил не только удешевить производство, но и снизить тепловое сопротивление подложки.

Применение

Светодиоды CREE могут использоваться в первую очередь там, где требуется получить высокую яркость свечения при минимальных затратах энергии: железнодорожный транспорт, автомобильная промышленность, уличное освещение в крупных городах и т.д.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

  • ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
  • MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
  • XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
  • XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
  • XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
  • XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
  • XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
  • XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
  • XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
  • XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

В семействе XT-E существует модификация XT-E High-Voltage White, рассчитанная на работу при повышенном напряжении питания (48 В). Ее мощность составляет 3.5 Вт, и она может служить заменой, например, 48 – вольтовым галогенным лампам.

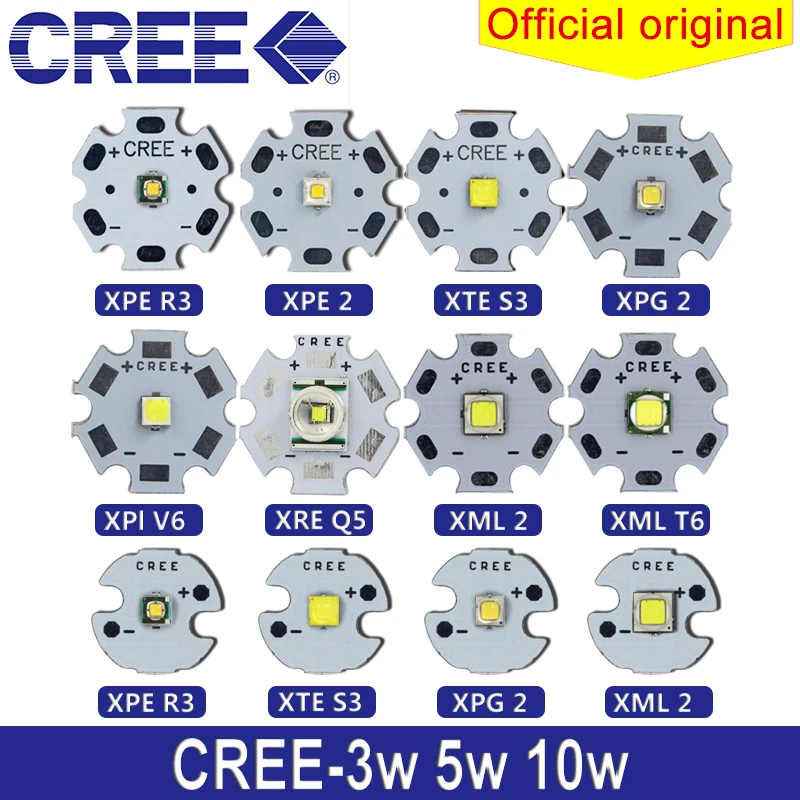

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

  • Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
  • P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
  • P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
  • SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
  • P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Подделки CREE

Успех компании CREE спровоцировал появление на рынке большого количества подделок ее продукции. Технические характеристики таких копий заметно уступают оригиналу:

  1. Соотношение световой поток/мощность (Лм/Вт) ниже.
  2. Кристалл сильнее нагревается.
  3. Кристалл быстрее деградирует из-за повышенного нагрева.

Все это приводит к тому, что количество часов наработки снижается на порядок (15-20 тыс. часов против оригинальных 50-100 тыс.).

На фото ниже представлены для сравнения оригинальный CREE XM-L и подделка от получившей довольно большую «известность» в деле подделывания светодиодов CREE китайской компании Latticebright.

Визуально сразу можно обратить внимание на то, что размер кристалла подделки меньше оригинального. Также у оригинального токопроводящие дорожки утоплены внутрь монтажной платы, поэтому не так заметны.

На фото выше: слева расположен оригинальный CREE XP-E, справа – подделка. У оригинала можно заметить внутри линзы выемки, которых нет у копии. Опять же, размер кристалла у CREE больше.

На ролике ниже демонстрируется разбор фары с поддельным светодиодом XM-L2 и последующее визуальное сравнение с оригиналом – заметна разница в размерах корпуса и кристалла:

На фото ниже наглядно представлены световые пятна оригинального (справа) и поддельного светодиодов:

Подключение

Для светодиодов CREE необходим источник питания напряжением 9-12 В (типовые значения), хотя возможно использование и более высоких напряжений, — главное правильно подобрать проходящий через диод ток. Подключать светодиоды следует параллельно, используя гасящие резисторы. Схема включения представлена на рисунке ниже.

Номиналы резисторов рассчитываются исходя из напряжения источника и потребляемого светодиодом тока.

Последовательное включение мощных светодиодов приводит к неравномерному распределению напряжения на них и, соответственно, неравномерному их износу, в результате чего из строя выходит вся цепь.

Плюсы и минусы светодиодов CREE

Основными достоинствами светодиодов являются их низкое энергопотребление и длительный срок службы — производитель гарантирует 100 000 часов работы, что составляет 50 жизненных циклов обычной лампы накаливания (или около 5 – для люминесцентной лампы).

Из минусов можно отметить высокую стоимость светодиодных светильников – при мощности 45 Вт их стоимость составляет от 2000 р без учета стоимости блока питания, при том, что аналогичные светильники на люминесцентных лампах стоят от 400 до 700 р. Хотя следует отметить, что по соотношению цена/качество светодиоды CREE не имеют аналогов.

Еще одним недостатком светодиодов является специфичный характер спектра их свечения, неприятный некоторым людям. Этот недостаток дополняется еще тем фактом, что они дают направленное излучение, то есть для получения привычной освещенности в помещении потребуется больше светильников, чем при использовании традиционных источников освещения.

Третий недостаток заключается в том, что для стабильной работы светодиодных светильников требуются источники питания и охлаждения, стоимость которых сопоставима со стоимостью самих светильников. Таким образом, срок окупаемости светодиодной техники составляет порядка нескольких лет.

Сравнение светодиодов CREE

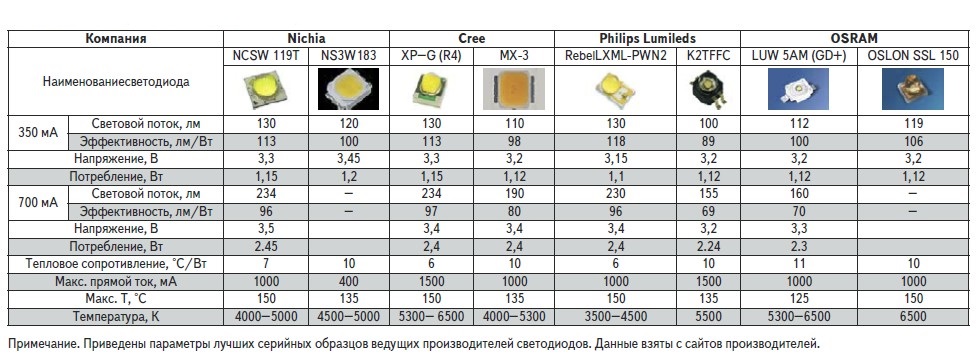

Ниже представлена сравнительная таблица некоторых моделей светодиодов семейств XP (мощность 5 Вт для XP-G2 и 10 Вт для XP-L) и XPh45 (мощность 13 Вт). При сравнении учитывались относительные размеры, максимальный световой поток и относительная стоимость.

Также имеется диаграмма сравнения светового потока для самых популярных светодиодов серий XM, XP, XR:

Светодиодные сборки и ленты CREE

Кроме дискретных светодиодов, компания CREE производит сборки и ленты.

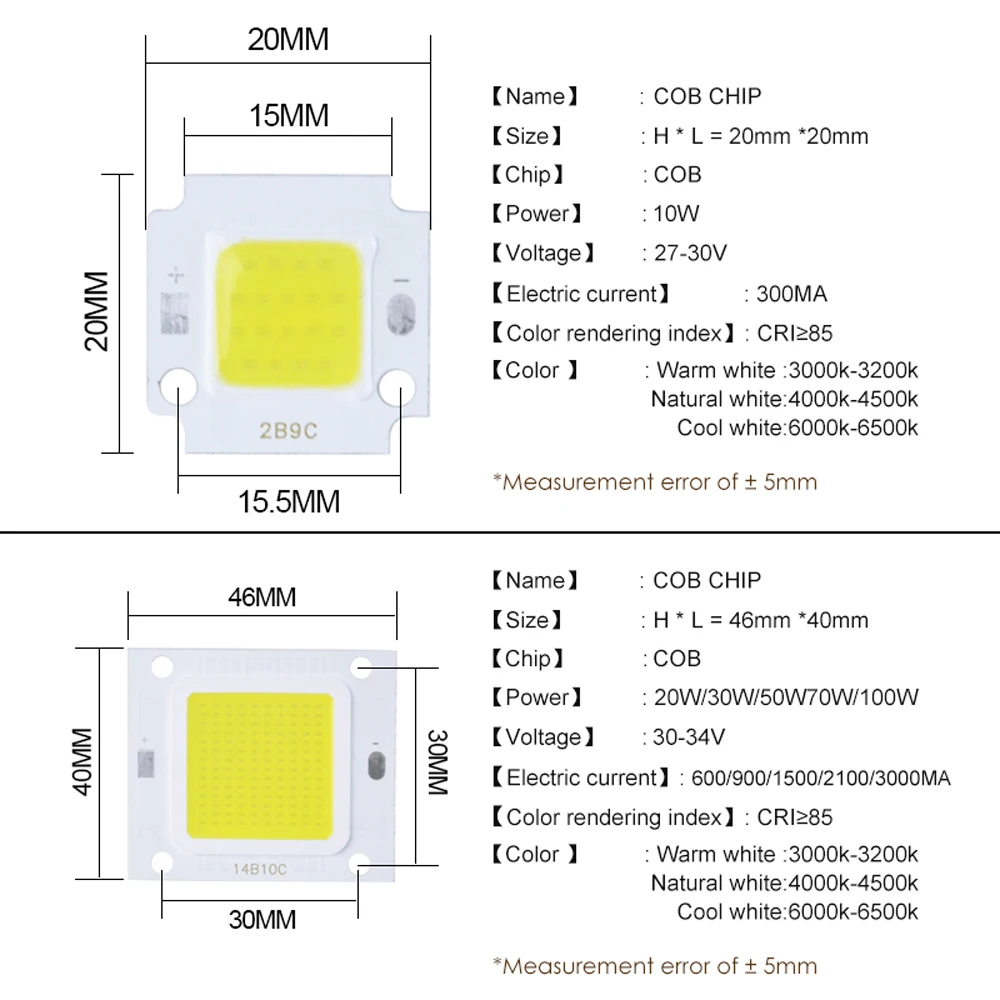

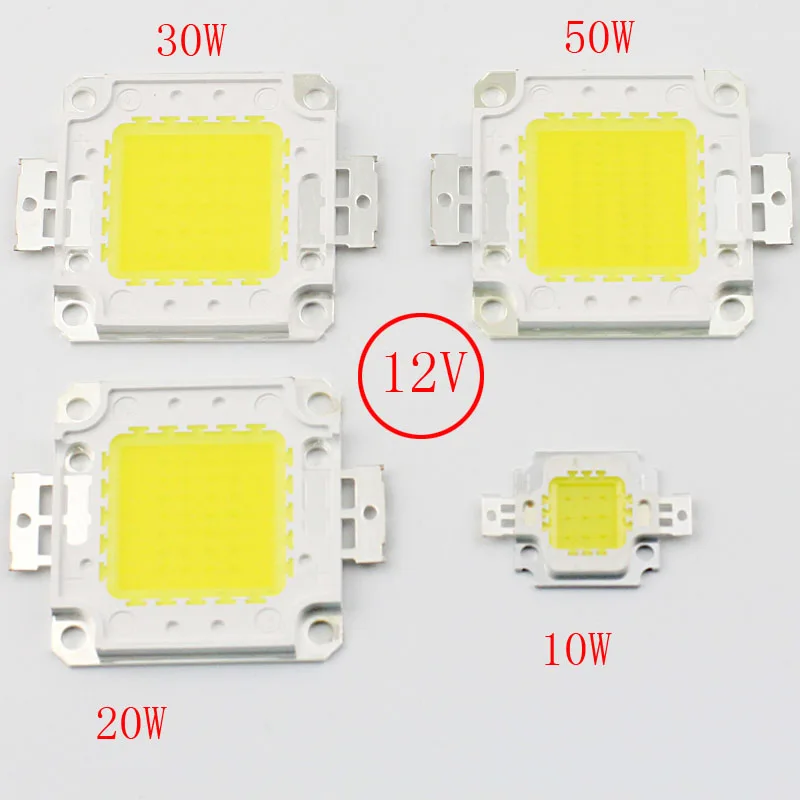

Светодиодная сборка – это интеграция нескольких кристаллов в один корпус для повышения мощности и интенсивности излучения. Типичные представители этого класса изображены ниже:

Мощность таких сборок может достигать 32 Вт (XLamp XHP70) при световом потоке в 4022 Лм.

Светодиодные ленты CREE построены на основе светодиодов типа CXA, характеристики некоторых приведены ниже:

Существует также второе поколение LED этого типа под маркировкой CXB. Они характеризуются более высоким отношением световой поток/мощность при тех же размерах.

Резюме

Ассортимент продукции CREE стремительно пополняется, — несколько лет назад модельный ряд XLamp был в несколько раз меньше. Это говорит о том, что продукты компании пользуются большим спросом, а масштабы производства подделок могут это подчеркнуть. Благодаря экономичности и качеству за приемлемую цену, продукты компании CREE обещают стать эффективной заменой традиционных источников освещения в будущем.

Характеристики светодиодов и их параметры

Каждая группа светодиодов обладает отличительными признаками и характеристиками. В настоящее время полупроводниковые источники света производятся в большом ассортименте.

Параметры светодиодов включают в себя несколько различных пунктов. Основные из них следующие:

  • тип корпуса;
  • световой поток;
  • угол свечения;
  • цвет или цветовая температура излучения;
  • типовой ток;
  • падение напряжения;
  • мощность;
  • светоотдача;
  • срок эксплуатации;
  • цена.

В настоящее время наилучшими характеристиками обладают в основном светодиоды европейского, американского и японского производства. Проще говоря, они являются наиболее энергоэффективными.

В нашем мире все рано или поздно начинает устаревать, выходить из моды, становиться менее актуальным. На смену привычным и традиционным вещам приходят более современные, способные выдержать высокие запросы будущего.

Не обходит стороной данная тенденция и источники света. Светодиоды с видимым спектром излучения, изобретенные во второй половине ушедшего века, в настоящее время являются самыми новейшими приборами рассматриваемой сферы.

Они представляют собой полупроводниковые устройства, действующие на основе принципа p-n перехода, благодаря которому электрический ток напрямую преобразуется в свечение.

Мощные представители данной группы источников света появились сравнительно недавно, но уже сейчас на различных специализированных торговых точках встречается широкий ассортимент этих приборов. На данный момент встречаются светодиоды следующей мощности:

Параметры светодиодов – один из важнейших пунктов, требующих тщательного изучения в процессе покупки данных устройств. Для того чтобы добиться желаемого эффекта в освещении или декоративной подсветке, необходимо подбирать рассматриваемые источники света, обращая внимание на каждую их характеристику.

Светодиоды параметры и характеристики

Конечно же, в первую очередь в глаза бросается такой параметр, как тип корпуса. Светодиоды различают по цвету и диаметру колбы или линзы. Здесь важно подметить также и то, что существуют стандартные полупроводниковые источники света, внешне не отличающиеся от самых первых приборов данной группы, и современные устройства типа smd, обладающие более ярким световым потоком и плоской компактной формой.

Следующий параметр – типовой ток – показывает ту силу тока, но которую рассчитан конкретный светодиод. Если источник света питать током, значение которого превышает допустимое, срок его службы при этом значительно сократится.

Наряду с данным параметром существует еще такой, как падение напряжения. Этот критерий показывает значение напряжения между катодом и анодом, которое действует при прохождении через полупроводниковый кристалл номинального тока.

Данный пункт необходимо учитывать при составлении схемы подключения светодиодов к блокам питания (напряжение аккумулятора не должно быть меньше падения напряжения источника света).

Характеристики светодиодов включают в себя еще и такие немаловажные критерии, как угол рассеивания и цвет излучения. Оттенок светового потока отражается преобладающей в нем по длине волне.

Цвет излучения зависит от состава используемых в светодиоде полупроводников. Наиболее распространенными материалами являются алюминий, индий, галлий и фосфор. Благодаря сочетанию данных элементов на выходе получают излучение всевозможных оттенков.

Что касается степени рассеивания излучения, то она также зависит от характеристик полупроводников, а, помимо этого, еще и от особенностей линзы в колбе.

Светодиоды примечательны тем, что с их помощью можно получать световой поток практически любой направленности: от узкого и акцентированного излучения до рассеянного, равномерно «заливающего» большие поверхности. Посмотреть какие бывают светодиодные светильники, можно здесь.

Основные характеристики светодиодов включают в себя еще световой поток. Измеряется в люменах (лм). Определяется как поток фотонов, который излучает полупроводниковый кристалл. Проще говоря, это то излучение, которое мы видим.

Для определения степени рассеивания светового потока используется такой параметр, как двойной половинный угол обзора.

Для этого берется угол, умноженный на два, между осевой линией и той линией, на которой сила света уменьшается в два раза от силы света в центре светового потока.

Дополнительные параметры светодиодов

Параметр «сила света» используется реже, чем «световой поток». Измеряется она в канделах (сокращенно Кд) и характеризует максимальную яркость светового потока, т. е. силу излучения на осевой линии прибора.

Светодиоды характеризуются также мощностью, показывающей количество потребляемой ими энергии. Здесь необходимо учитывать и потребление блоков питания, подключенных к источникам света.

Различают также такой параметр, как светоотдача. Показывает количество светового потока, выдаваемого прибором на один ватт мощности и, соответственно, измеряется в лм/Вт.

Параметры светодиодов с белым излучением включают в себя понятие «цветовая температура». Измеряется в Кельвинах (К). У полупроводниковых источников света данный параметр колеблется в промежутке 2500-15000К. При этом, чем выше цветовая температура, тем «холоднее» оттенок излучения и, соответственно, наоборот.

В характеристики светодиодов вносят также срок эксплуатации и стоимость. Продолжительность «жизни» полупроводниковых приборов не стоит в определенных рамках. Одни светодиоды способны функционировать до 50 000 часов, другие, как обещают производители, — даже до 100 000 часов.

Рассматриваемые приборы действительно могут «жить» значительно дольше всех прочих осветительных устройств, но здесь есть одно «но»: данные источники света постепенно утрачивают степень своей яркости, что напрямую зависит от таких факторов, как качество полупроводников, повышенные температуры, сила тока, проходящего через кристалл, и некоторых других.

В настоящее время светодиодная продукция обладает довольно высоким разбросом цены. Это объясняется многочисленными требованиями к технологии изготовления данных источников света и дорогостоящим оборудованием, использующимся на различных этапах их производства.

Нельзя не подметить, что с каждым годом параметры светодиодов улучшаются, а стоимость на них постепенно снижается, что позволяет внедрять рассматриваемые приборы в массовый обиход.

Поделиться ссылкой:

Светодиод — Википедия

Светодиодная лампа

Светодио́д или светоизлучающий диод (СД, СИД; англ. light-emitting diode, LED) — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.

Принцип работы

При пропускании электрического тока через p-n-переход в прямом направлении носители заряда — электроны и дырки — рекомбинируют с излучением фотонов (из-за перехода электронов с одного энергетического уровня на другой[1]).

Не все полупроводниковые материалы эффективно испускают свет при рекомбинации. Лучшие излучатели относятся к прямозонным полупроводникам (то есть к таким, в которых разрешены прямые оптические переходы зона-зона), типа AIIIBV (например, GaAs или InP) и AIIBVI (например, ZnSe или CdTe). Варьируя состав полупроводников, можно создавать светодиоды для всевозможных длин волн от ультрафиолета (GaN) до среднего инфракрасного диапазона (PbS).

Диоды, сделанные из непрямозонных полупроводников (например, кремния, германия или карбида кремния), свет практически не излучают. Впрочем, в связи с развитием кремниевой технологии, активно ведутся работы по созданию светодиодов на основе кремния. Советский жёлтый светодиод КЛ 101 на основе карбида кремния выпускался ещё в 70-х годах, однако имел очень низкую яркость. В последнее время большие надежды связываются с технологией квантовых точек и фотонных кристаллов.

История

Олег Лосев, советский физик, обнаруживший электролюминесценцию в карбиде кремния

Первое известное сообщение об излучении света твёрдотельным диодом было сделано в 1907 году британским экспериментатором Генри Раундом[en] из Маркони Лабс[en]. Раунд впервые открыл и описал электролюминесценцию, обнаруженную им при изучении прохождения тока в паре металл — карбид кремния (карборунд, SiC), и отметил жёлтое, зелёное и оранжевое свечение на катоде.

Эти эксперименты были позже, независимо от Раунда, повторены в 1923 году О. В. Лосевым, который, экспериментируя в Нижегородской радиолаборатории с выпрямляющим контактом из пары карборунд — стальная проволока, обнаружил в точке контакта двух разнородных материалов слабое свечение — электролюминесценцию полупроводникового перехода (в то время понятия «полупроводниковый переход» ещё не существовало). Это наблюдение было опубликовано, но тогда весомое значение этого наблюдения не было понято и потому не исследовалось в течение многих десятилетий.

Лосев показал, что электролюминесценция возникает вблизи спая материалов[2]. Теоретического объяснения явлению тогда не было. Лосев вполне оценил практическую значимость своего открытия, позволявшего создавать малогабаритные твёрдотельные (безвакуумные) источники света с очень низким напряжением питания (менее 10 В) и очень высоким быстродействием. Им были получены два авторских свидетельства на «Световое реле» (первое заявлено в феврале 1927 г.)[3]

В 1961 году Роберт Байард и Гари Питтман из компании Texas Instruments открыли и запатентовали технологию инфракрасного светодиода.

Первый в мире практически применимый светодиод, работающий в световом (красном) диапазоне, разработал Ник Холоньяк в Университете Иллинойса для компании General Electric в 1962 году. Холоньяк, таким образом, считается «отцом современного светодиода». Его бывший студент, Джордж Крафорд, изобрёл первый в мире жёлтый светодиод и улучшил яркость красных и красно-оранжевых светодиодов в 10 раз в 1972 году. В 1976 году Т. Пирсол создал первый в мире высокоэффективный светодиод высокой яркости для телекоммуникационных применений, специально адаптированный к передаче данных по волоконно-оптическим линиям связи.

Светодиоды оставались чрезвычайно дорогими вплоть до 1968 года (около $200 за штуку), их практическое применение было ограничено. Исследования Жака Панкова в лаборатории RCA привели к промышленному производству светодиодов; в 1971 году им был получен первый синий светодиод.[4][5] Компания «Монсанто» была первой, организовавшей массовое производство светодиодов, работающих в диапазоне видимого света и применимых в индикаторах. Компании «Хьюллет-Паккард» удалось использовать светодиоды в своих ранних массовых карманных калькуляторах.

В начале 1990-х Исама Акасаки, работавший вместе с Хироси Амано в университете Нагоя, а также Сюдзи Накамура, работавший в то время исследователем в японской корпорации Nichia Chemical Industries, смогли изобрести дешевый синий светодиод (LED). За открытие дешевого синего светодиода им троим была присуждена Нобелевская премия по физике в 2014 г.[6][7]. Синий светодиод, в сочетании с зеленым и красным, дает белый свет с высокой энергетической эффективностью, что позволило в дальнейшем создать, среди прочего, светодиодные лампы и экраны со светодиодной подсветкой. В 2003 году, компания Citizen Electronics первой в мире произвела светодиодный модуль по запатентованной технологии непосредственно вмонтировав кристалл от Nichia на алюминиевую подложку с помощью диэлектрического клея по технологии Chip-On-Board.

Характеристики

Обозначение светодиода в электрических схемах

Вольт-амперная характеристика светодиодов в прямом направлении нелинейна. Диод начинает проводить ток, начиная с некоторого порогового напряжения. Это напряжение позволяет достаточно точно определить материал полупроводника.

Светодиоды в электрической схеме

Светодиод работает при пропускании через него тока в прямом направлении (т.е. анод должен иметь положительный потенциал относительно катода).

Из-за круто возрастающей вольт-амперной характеристики p-n-перехода в прямом направлении светодиод должен подключаться к источнику тока. Подключение к источнику напряжения должно производиться через элемент (или электрическую цепь), ограничивающий ток, например, через резистор. Некоторые светодиоды могут иметь встроенную токоограничивающую цепь, в таком случае для них указывается диапазон допустимых напряжений источника питания.

Непосредственное подключение светодиода к источнику напряжения, превышающего заявленное изготовителем падение напряжения для конкретного светодиода, может вызвать протекание через него тока, превышающего предельно допустимый, перегрев и мгновенный выход из строя. В простейшем случае (для маломощных индикаторных светодиодов) токоограничивающая цепь представляет собой резистор, последовательно включенный со светодиодом. Для мощных светодиодов применяются схемы с ШИМ, которые поддерживают средний ток через светодиод на заданном уровне и, при необходимости, позволяют регулировать его яркость.

Недопустимо подавать на светодиоды напряжение обратной полярности от источника с малым внутренним сопротивлением. Светодиоды имеют невысокое (несколько вольт) обратное пробивное напряжение. В схемах, где возможно появление обратного напряжения, светодиод должен быть защищён параллельно включенным обычным диодом в противоположной полярности.

Цвета и материалы

Обычные светодиоды изготавливаются из различных неорганических полупроводниковых материалов, в следующей таблице приведены доступные цвета с диапазоном длин волн, падение напряжения на диоде и материал:

Цвет длина волны (нм) Напряжение (В) Материал полупроводника
Инфракрасный λ > 760 ΔU < 1,9 Арсенид галлия (GaAs)
Алюминия галлия арсенид (AlGaAs)
Красный 610 < λ < 760 1,63 < ΔU < 2,03 Алюминия-галлия арсенид (AlGaAs)
Галлия арсенид-фосфид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Оранжевый 590 < λ < 610 2,03 < ΔU < 2,10 Галлия фосфид-арсенид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Жёлтый 570 < λ < 590 2,10 < ΔU < 2,18 Галлия арсенид-фосфид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Зелёный 500 < λ < 570 1,9[8] < ΔU < 4,0 Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN)
Галлия(III) фосфид (GaP)
Алюминия-галлия-индия фосфид (AlGaInP)
Алюминия-галлия фосфид (AlGaP)
Синий 450 < λ < 500 2,48 < ΔU < 3,7 Селенид цинка (ZnSe)
Индия-галлия нитрид (InGaN)
Карбид кремния (SiC) в качестве субстрата
Кремний (Si) в качестве субстрата — (в разработке)
Фиолетовый 400 < λ < 450 2,76 < ΔU < 4,0 Индия-галлия нитрид (InGaN)
Пурпурный Смесь нескольких спектров 2,48 < ΔU < 3,7 Двойной: синий/красный диод,
синий с красным люминофором,
или белый с пурпурным пластиком
Ультрафиолетовый λ < 400 3,1 < ΔU < 4,4 Алмаз (235 нм)[9]

Нитрид бора (215 нм)[10][11]
Нитрид алюминия (AlN) (210 нм)[12]
Нитрид алюминия-галлия (AlGaN)
Нитрид алюминия-галлия-индия (AlGaInN) — (менее 210 нм)[13]

Белый Широкий спектр ΔU ≈ 3,5 Синий/фиолетовый диод с люминофором;

Несмотря на то, что в мире широко выпускаются белые светодиоды в конструктиве синего/фиолетового свечения кристалла с нанесенным на него желтым или оранжевым люминофором, ничто не мешает нанести и люминофоры другого цвета свечения. В результате нанесения красного люминофора получают пурпурные или розовые светодиоды, гораздо реже выпускают светодиоды салатного цвета, где на синий кристалл наносится люминофор зеленого цвета свечения.

Светодиоды также могут иметь цветной корпус.

В 2001 году Citizen Electronics первой в мире произвела цветной SMD светодиод из цветной пастели под названием PASTELITE[14].

Преимущества

По сравнению с другими электрическими источниками света светодиоды имеют следующие отличия:

  • Высокая световая отдача. Современные светодиоды сравнялись по этому параметру с натриевыми газоразрядными лампами[15] и металлогалогенными лампами, достигнув 146 люмен на ватт[16].
  • Высокая механическая прочность, вибростойкость (отсутствие нити накаливания и иных чувствительных составляющих).
  • Длительный срок службы — от 30000 до 100000 часов (при работе 8 часов в день — 34 года). Но и он не бесконечен — при длительной работе и/или плохом охлаждении происходит «деградация» кристалла и постепенное падение яркости.
  • Количество циклов включения-выключения не оказывают существенного влияния на срок службы светодиодов (в отличие от традиционных источников света — ламп накаливания, газоразрядных ламп).
  • Спектр современных белых светодиодов бывает различным — от тёплого белого = 2700 К до холодного белого = 6500 К.
  • Спектральная чистота, достигаемая не фильтрами, а принципом устройства прибора.
  • Отсутствие инерционности — включаются сразу на полную яркость, в то время как у ртутно-фосфорных (люминесцентных-экономичных) ламп время включения от 1 с до 1 мин, а яркость увеличивается от 30 % до 100 % за 3-10 минут, в зависимости от температуры окружающей среды.
  • Различный угол излучения — от 15 до 180 градусов.
  • Низкая стоимость индикаторных светодиодов.
  • Безопасность — не требуются высокие напряжения, низкая температура светодиода, обычно не выше 60 °C.
  • Нечувствительность к низким и очень низким температурам. Однако, высокие температуры противопоказаны светодиоду, как и любым полупроводникам.
  • Экологичность — отсутствие ртути, фосфора и ультрафиолетового излучения в отличие от люминесцентных ламп.

Применение светодиодов

  • Комнатное освещение

  • В автомобильных фарах

  • Декоративное применение

  • В уличном, промышленном, бытовом освещении (в том числе светодиодная лента)
  • В качестве индикаторов — как в виде одиночных светодиодов (например, индикатор включения на панели прибора), так и в виде цифрового или буквенно-цифрового табло (например, цифры на часах)
  • Массив светодиодов используется в больших уличных экранах, в бегущих строках. Такие массивы часто называют светодиодными кластерами или просто кластерами
  • В оптопарах
  • Мощные светодиоды используются как источник света в фонарях и светофорах
  • Светодиоды используются в качестве источников модулированного оптического излучения (передача сигнала по оптоволокну, пульты ДУ, светотелефоны, интернет[17])
  • В подсветке ЖК-экранов (мобильные телефоны, мониторы, телевизоры и т. д.)
  • В играх, игрушках, значках, USB-устройствах и прочее.
  • В светодиодных дорожных знаках.
  • В гибких ПВХ световых шнурах Дюралайт.
  • В растениеводстве

Органические светодиоды — OLED

Основная статья: OLED

Многослойные тонкоплёночные структуры, изготовленные из органических соединений, которые эффективно излучают свет при пропускании через них электрического тока. Основное применение OLED находит при создании устройств отображения информации (дисплеев). Предполагается, что производство таких дисплеев будет гораздо дешевле, чем жидкокристаллических.

Главная проблема для OLED — время непрерывной работы, которое должно быть не меньше 15 тыс. часов. Одна из проблем, которая в настоящее время препятствует широкому распространению этой технологии, состоит в том, что «красный» OLED и «зелёный» OLED могут непрерывно работать на десятки тысяч часов дольше, чем «синий» OLED. Это визуально искажает изображение, причём время качественного показа неприемлемо для коммерчески жизнеспособного устройства. Хотя сегодня «синий» OLED все-таки добрался до отметки в 17,5 тыс. часов (2 года) непрерывной работы.

Дисплеи из органических светодиодов применяются в последних моделях сотовых телефонов, GPS-навигаторах, для создания приборов ночного видения.

Производство

По размеру выручки лидером является японская «Nichia Corporation»[18].

Также крупным производителем светодиодов является «Royal Philips Electronics», политика которого заключается в приобретении компаний, изготавливающих светодиоды. Так, «Hewlett-Packard» в 2005 году продал компании «Philips» своё подразделение «Lumileds Lighting», а в 2006 были приобретены «Color Kinetics» и «TIR Systems» — компании с широкой технологической сетью по производству светодиодов с белым спектром излучения.

«Nichia Chemical» — подразделение компании «Nichia Corporation», где были впервые разработаны белый и синий светодиоды. На текущий момент ей принадлежит лидерство в производстве сверхъярких светодиодов: белых, синих и зелёных. Помимо вышеперечисленных гигантов, следует также отметить следующие компании: «Cree», «Emcore Corp.», «Veeco Instruments», «Seoul Semiconductor» и «Germany’s Aixtron», занимающиеся производством чипов и отдельных светодиодов.

Яркие светодиоды на подложках из карбида кремния производит американская компания «Cree».

Крупнейшими[19] производителями светодиодов в России и Восточной Европе являются компании «Оптоган» и «Светлана-Оптоэлектроника». «Оптоган» создана при поддержке ГК «Роснано». Производственные мощности компании расположены в Санкт-Петербурге. «Оптоган» занимается производством как светодиодов, так и чипов и матриц, а также участвует во внедрении светодиодов для общего освещения.
«Светлана-Оптоэлектроника» (г. Санкт-Петербург) — объединяет предприятия, которые осуществляют полный технологический цикл разработки и производства светодиодных систем освещения: от эпитаксиального выращивания полупроводниковых гетероструктур до сложных автоматизированных систем интеллектуального управления освещением.
Также крупным предприятием по производству светодиодов и устройств на их основе можно назвать завод «Samsung Electronics» в Калужской области.

См. также

Примечания

Ссылки

Светодиод — Википедия

Светодиодная лампа

Светодио́д или светоизлучающий диод (СД, СИД; англ. light-emitting diode, LED) — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.

Принцип работы

При пропускании электрического тока через p-n-переход в прямом направлении носители заряда — электроны и дырки — рекомбинируют с излучением фотонов (из-за перехода электронов с одного энергетического уровня на другой[1]).

Не все полупроводниковые материалы эффективно испускают свет при рекомбинации. Лучшие излучатели относятся к прямозонным полупроводникам (то есть к таким, в которых разрешены прямые оптические переходы зона-зона), типа AIIIBV (например, GaAs или InP) и AIIBVI (например, ZnSe или CdTe). Варьируя состав полупроводников, можно создавать светодиоды для всевозможных длин волн от ультрафиолета (GaN) до среднего инфракрасного диапазона (PbS).

Диоды, сделанные из непрямозонных полупроводников (например, кремния, германия или карбида кремния), свет практически не излучают. Впрочем, в связи с развитием кремниевой технологии, активно ведутся работы по созданию светодиодов на основе кремния. Советский жёлтый светодиод КЛ 101 на основе карбида кремния выпускался ещё в 70-х годах, однако имел очень низкую яркость. В последнее время большие надежды связываются с технологией квантовых точек и фотонных кристаллов.

История

Олег Лосев, советский физик, обнаруживший электролюминесценцию в карбиде кремния

Первое известное сообщение об излучении света твёрдотельным диодом было сделано в 1907 году британским экспериментатором Генри Раундом[en] из Маркони Лабс[en]. Раунд впервые открыл и описал электролюминесценцию, обнаруженную им при изучении прохождения тока в паре металл — карбид кремния (карборунд, SiC), и отметил жёлтое, зелёное и оранжевое свечение на катоде.

Эти эксперименты были позже, независимо от Раунда, повторены в 1923 году О. В. Лосевым, который, экспериментируя в Нижегородской радиолаборатории с выпрямляющим контактом из пары карборунд — стальная проволока, обнаружил в точке контакта двух разнородных материалов слабое свечение — электролюминесценцию полупроводникового перехода (в то время понятия «полупроводниковый переход» ещё не существовало). Это наблюдение было опубликовано, но тогда весомое значение этого наблюдения не было понято и потому не исследовалось в течение многих десятилетий.

Лосев показал, что электролюминесценция возникает вблизи спая материалов[2]. Теоретического объяснения явлению тогда не было. Лосев вполне оценил практическую значимость своего открытия, позволявшего создавать малогабаритные твёрдотельные (безвакуумные) источники света с очень низким напряжением питания (менее 10 В) и очень высоким быстродействием. Им были получены два авторских свидетельства на «Световое реле» (первое заявлено в феврале 1927 г.)[3]

В 1961 году Роберт Байард и Гари Питтман из компании Texas Instruments открыли и запатентовали технологию инфракрасного светодиода.

Первый в мире практически применимый светодиод, работающий в световом (красном) диапазоне, разработал Ник Холоньяк в Университете Иллинойса для компании General Electric в 1962 году. Холоньяк, таким образом, считается «отцом современного светодиода». Его бывший студент, Джордж Крафорд, изобрёл первый в мире жёлтый светодиод и улучшил яркость красных и красно-оранжевых светодиодов в 10 раз в 1972 году. В 1976 году Т. Пирсол создал первый в мире высокоэффективный светодиод высокой яркости для телекоммуникационных применений, специально адаптированный к передаче данных по волоконно-оптическим линиям связи.

Светодиоды оставались чрезвычайно дорогими вплоть до 1968 года (около $200 за штуку), их практическое применение было ограничено. Исследования Жака Панкова в лаборатории RCA привели к промышленному производству светодиодов; в 1971 году им был получен первый синий светодиод.[4][5] Компания «Монсанто» была первой, организовавшей массовое производство светодиодов, работающих в диапазоне видимого света и применимых в индикаторах. Компании «Хьюллет-Паккард» удалось использовать светодиоды в своих ранних массовых карманных калькуляторах.

В начале 1990-х Исама Акасаки, работавший вместе с Хироси Амано в университете Нагоя, а также Сюдзи Накамура, работавший в то время исследователем в японской корпорации Nichia Chemical Industries, смогли изобрести дешевый синий светодиод (LED). За открытие дешевого синего светодиода им троим была присуждена Нобелевская премия по физике в 2014 г.[6][7]. Синий светодиод, в сочетании с зеленым и красным, дает белый свет с высокой энергетической эффективностью, что позволило в дальнейшем создать, среди прочего, светодиодные лампы и экраны со светодиодной подсветкой. В 2003 году, компания Citizen Electronics первой в мире произвела светодиодный модуль по запатентованной технологии непосредственно вмонтировав кристалл от Nichia на алюминиевую подложку с помощью диэлектрического клея по технологии Chip-On-Board.

Характеристики

Обозначение светодиода в электрических схемах

Вольт-амперная характеристика светодиодов в прямом направлении нелинейна. Диод начинает проводить ток, начиная с некоторого порогового напряжения. Это напряжение позволяет достаточно точно определить материал полупроводника.

Светодиоды в электрической схеме

Светодиод работает при пропускании через него тока в прямом направлении (т.е. анод должен иметь положительный потенциал относительно катода).

Из-за круто возрастающей вольт-амперной характеристики p-n-перехода в прямом направлении светодиод должен подключаться к источнику тока. Подключение к источнику напряжения должно производиться через элемент (или электрическую цепь), ограничивающий ток, например, через резистор. Некоторые светодиоды могут иметь встроенную токоограничивающую цепь, в таком случае для них указывается диапазон допустимых напряжений источника питания.

Непосредственное подключение светодиода к источнику напряжения, превышающего заявленное изготовителем падение напряжения для конкретного светодиода, может вызвать протекание через него тока, превышающего предельно допустимый, перегрев и мгновенный выход из строя. В простейшем случае (для маломощных индикаторных светодиодов) токоограничивающая цепь представляет собой резистор, последовательно включенный со светодиодом. Для мощных светодиодов применяются схемы с ШИМ, которые поддерживают средний ток через светодиод на заданном уровне и, при необходимости, позволяют регулировать его яркость.

Недопустимо подавать на светодиоды напряжение обратной полярности от источника с малым внутренним сопротивлением. Светодиоды имеют невысокое (несколько вольт) обратное пробивное напряжение. В схемах, где возможно появление обратного напряжения, светодиод должен быть защищён параллельно включенным обычным диодом в противоположной полярности.

Цвета и материалы

Обычные светодиоды изготавливаются из различных неорганических полупроводниковых материалов, в следующей таблице приведены доступные цвета с диапазоном длин волн, падение напряжения на диоде и материал:

Цвет длина волны (нм) Напряжение (В) Материал полупроводника
Инфракрасный λ > 760 ΔU < 1,9 Арсенид галлия (GaAs)
Алюминия галлия арсенид (AlGaAs)
Красный 610 < λ < 760 1,63 < ΔU < 2,03 Алюминия-галлия арсенид (AlGaAs)
Галлия арсенид-фосфид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Оранжевый 590 < λ < 610 2,03 < ΔU < 2,10 Галлия фосфид-арсенид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Жёлтый 570 < λ < 590 2,10 < ΔU < 2,18 Галлия арсенид-фосфид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Зелёный 500 < λ < 570 1,9[8] < ΔU < 4,0 Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN)
Галлия(III) фосфид (GaP)
Алюминия-галлия-индия фосфид (AlGaInP)
Алюминия-галлия фосфид (AlGaP)
Синий 450 < λ < 500 2,48 < ΔU < 3,7 Селенид цинка (ZnSe)
Индия-галлия нитрид (InGaN)
Карбид кремния (SiC) в качестве субстрата
Кремний (Si) в качестве субстрата — (в разработке)
Фиолетовый 400 < λ < 450 2,76 < ΔU < 4,0 Индия-галлия нитрид (InGaN)
Пурпурный Смесь нескольких спектров 2,48 < ΔU < 3,7 Двойной: синий/красный диод,
синий с красным люминофором,
или белый с пурпурным пластиком
Ультрафиолетовый λ < 400 3,1 < ΔU < 4,4 Алмаз (235 нм)[9]

Нитрид бора (215 нм)[10][11]
Нитрид алюминия (AlN) (210 нм)[12]
Нитрид алюминия-галлия (AlGaN)
Нитрид алюминия-галлия-индия (AlGaInN) — (менее 210 нм)[13]

Белый Широкий спектр ΔU ≈ 3,5 Синий/фиолетовый диод с люминофором;

Несмотря на то, что в мире широко выпускаются белые светодиоды в конструктиве синего/фиолетового свечения кристалла с нанесенным на него желтым или оранжевым люминофором, ничто не мешает нанести и люминофоры другого цвета свечения. В результате нанесения красного люминофора получают пурпурные или розовые светодиоды, гораздо реже выпускают светодиоды салатного цвета, где на синий кристалл наносится люминофор зеленого цвета свечения.

Светодиоды также могут иметь цветной корпус.

В 2001 году Citizen Electronics первой в мире произвела цветной SMD светодиод из цветной пастели под названием PASTELITE[14].

Преимущества

По сравнению с другими электрическими источниками света светодиоды имеют следующие отличия:

  • Высокая световая отдача. Современные светодиоды сравнялись по этому параметру с натриевыми газоразрядными лампами[15] и металлогалогенными лампами, достигнув 146 люмен на ватт[16].
  • Высокая механическая прочность, вибростойкость (отсутствие нити накаливания и иных чувствительных составляющих).
  • Длительный срок службы — от 30000 до 100000 часов (при работе 8 часов в день — 34 года). Но и он не бесконечен — при длительной работе и/или плохом охлаждении происходит «деградация» кристалла и постепенное падение яркости.
  • Количество циклов включения-выключения не оказывают существенного влияния на срок службы светодиодов (в отличие от традиционных источников света — ламп накаливания, газоразрядных ламп).
  • Спектр современных белых светодиодов бывает различным — от тёплого белого = 2700 К до холодного белого = 6500 К.
  • Спектральная чистота, достигаемая не фильтрами, а принципом устройства прибора.
  • Отсутствие инерционности — включаются сразу на полную яркость, в то время как у ртутно-фосфорных (люминесцентных-экономичных) ламп время включения от 1 с до 1 мин, а яркость увеличивается от 30 % до 100 % за 3-10 минут, в зависимости от температуры окружающей среды.
  • Различный угол излучения — от 15 до 180 градусов.
  • Низкая стоимость индикаторных светодиодов.
  • Безопасность — не требуются высокие напряжения, низкая температура светодиода, обычно не выше 60 °C.
  • Нечувствительность к низким и очень низким температурам. Однако, высокие температуры противопоказаны светодиоду, как и любым полупроводникам.
  • Экологичность — отсутствие ртути, фосфора и ультрафиолетового излучения в отличие от люминесцентных ламп.

Применение светодиодов

  • Комнатное освещение

  • В автомобильных фарах

  • Декоративное применение

  • В уличном, промышленном, бытовом освещении (в том числе светодиодная лента)
  • В качестве индикаторов — как в виде одиночных светодиодов (например, индикатор включения на панели прибора), так и в виде цифрового или буквенно-цифрового табло (например, цифры на часах)
  • Массив светодиодов используется в больших уличных экранах, в бегущих строках. Такие массивы часто называют светодиодными кластерами или просто кластерами
  • В оптопарах
  • Мощные светодиоды используются как источник света в фонарях и светофорах
  • Светодиоды используются в качестве источников модулированного оптического излучения (передача сигнала по оптоволокну, пульты ДУ, светотелефоны, интернет[17])
  • В подсветке ЖК-экранов (мобильные телефоны, мониторы, телевизоры и т. д.)
  • В играх, игрушках, значках, USB-устройствах и прочее.
  • В светодиодных дорожных знаках.
  • В гибких ПВХ световых шнурах Дюралайт.
  • В растениеводстве

Органические светодиоды — OLED

Основная статья: OLED

Многослойные тонкоплёночные структуры, изготовленные из органических соединений, которые эффективно излучают свет при пропускании через них электрического тока. Основное применение OLED находит при создании устройств отображения информации (дисплеев). Предполагается, что производство таких дисплеев будет гораздо дешевле, чем жидкокристаллических.

Главная проблема для OLED — время непрерывной работы, которое должно быть не меньше 15 тыс. часов. Одна из проблем, которая в настоящее время препятствует широкому распространению этой технологии, состоит в том, что «красный» OLED и «зелёный» OLED могут непрерывно работать на десятки тысяч часов дольше, чем «синий» OLED. Это визуально искажает изображение, причём время качественного показа неприемлемо для коммерчески жизнеспособного устройства. Хотя сегодня «синий» OLED все-таки добрался до отметки в 17,5 тыс. часов (2 года) непрерывной работы.

Дисплеи из органических светодиодов применяются в последних моделях сотовых телефонов, GPS-навигаторах, для создания приборов ночного видения.

Производство

По размеру выручки лидером является японская «Nichia Corporation»[18].

Также крупным производителем светодиодов является «Royal Philips Electronics», политика которого заключается в приобретении компаний, изготавливающих светодиоды. Так, «Hewlett-Packard» в 2005 году продал компании «Philips» своё подразделение «Lumileds Lighting», а в 2006 были приобретены «Color Kinetics» и «TIR Systems» — компании с широкой технологической сетью по производству светодиодов с белым спектром излучения.

«Nichia Chemical» — подразделение компании «Nichia Corporation», где были впервые разработаны белый и синий светодиоды. На текущий момент ей принадлежит лидерство в производстве сверхъярких светодиодов: белых, синих и зелёных. Помимо вышеперечисленных гигантов, следует также отметить следующие компании: «Cree», «Emcore Corp.», «Veeco Instruments», «Seoul Semiconductor» и «Germany’s Aixtron», занимающиеся производством чипов и отдельных светодиодов.

Яркие светодиоды на подложках из карбида кремния производит американская компания «Cree».

Крупнейшими[19] производителями светодиодов в России и Восточной Европе являются компании «Оптоган» и «Светлана-Оптоэлектроника». «Оптоган» создана при поддержке ГК «Роснано». Производственные мощности компании расположены в Санкт-Петербурге. «Оптоган» занимается производством как светодиодов, так и чипов и матриц, а также участвует во внедрении светодиодов для общего освещения.
«Светлана-Оптоэлектроника» (г. Санкт-Петербург) — объединяет предприятия, которые осуществляют полный технологический цикл разработки и производства светодиодных систем освещения: от эпитаксиального выращивания полупроводниковых гетероструктур до сложных автоматизированных систем интеллектуального управления освещением.
Также крупным предприятием по производству светодиодов и устройств на их основе можно назвать завод «Samsung Electronics» в Калужской области.

См. также

Примечания

Ссылки

Характеристики света

Уравнения Максвелла объединили исследования электромагнетизма и оптики. Свет - это относительно узкая полоса частот электромагнитных волн, к которым чувствительны наши глаза. На рисунке показан спектр видимого света . Длины волн обычно измеряются в единицах нанометров (1 нм = 10 −9 м) или в единицах ангстрем (1Å = 10 −10 м). Цвета видимого спектра простираются от фиолетового с самой короткой длиной до красного с самой длинной волной.

Рисунок 1

Спектр электромагнитного излучения, в который входит видимый свет.


Скорость света

Свет распространяется с такой высокой скоростью, 3 × 10 8 м / сек, что исторически было трудно измерить.В конце 1600-х годов Клаус Ремер наблюдал различия в периодах спутников Юпитера, которые варьировались в зависимости от положения Земли. Он правильно предположил конечную скорость света. Он пришел к выводу, что годовая вариация связана с изменением расстояния между Юпитером и Землей; поэтому более длительный период указывал на то, что свету нужно было пройти дальше. Его оценка 2,1 × 10 8 м / с, основанная на его значении радиуса земной орбиты, была неточной, но его теории были здравыми. Арман Физо первым измерил скорость света на поверхности Земли.В 1849 году он использовал вращающееся зубчатое колесо, чтобы найти близкое приближение скорости света, 3,15 × 10 8 м / с. Как показано на рисунке, луч света прошел через колесо, был отражен зеркалом на расстоянии ( d ) от него, а затем снова прошел через отверстие между зубьями.


Рисунок 2

Аппарат Физо для измерения скорости света.

Предположим, что скорость колеса отрегулирована так, что свет, проходящий через отверстие a , затем проходит через отверстие b после отражения. Если зубчатое колесо вращается с угловой скоростью ω и угол между двумя отверстиями равен θ, то время прохождения света 2 d равно

, поэтому скорость света можно рассчитать по

, где c обозначает скорость света.Более современные методы с использованием лазеров позволяют проводить измерения с точностью до девяти десятичных знаков.

Свет и другое электромагнитное излучение могут быть поляризованными, поскольку волны поперечные. Колебательное движение, перпендикулярное направлению движения волны, является отличительной чертой поперечных волн. Продольные волны, такие как звук, не могут быть поляризованы. Поляризованный свет имеет колебания, ограниченные одной плоскостью, перпендикулярной направлению движения.Луч света можно представить системой световых векторов. На рисунке 3 неполяризованный свет излучается лампочкой. Луч, идущий в верхнюю часть страницы, просматривается по направлению движения (как в конце). Векторы в луче, идущем в сторону страницы, видны перпендикулярно направлению движения (как вид сбоку).

High Power / STAR LED Технические характеристики и характеристики мощности

RGB
(красный зеленый синий)

RGB ‑ 3W ‑ 120‑01
6-контактный светодиод
Яркость и частота цвета:
Красный: 65 люмен ( 620 нм)
Зеленый: 80 люмен (520 нм)
Синий: 35 люмен (460 нм)
Угол обзора: 120º
Объектив: Lambertian
Напряжение:
Красный: 2.4-2,6 В (2,6 В)
Зеленый: 3,4-3,6 В (3,5 В)
Синий: 3,4-3,6 В (3,6 В)
Ток: 700 мА
RGB
(Красный Зеленый Синий)

RGB‑ 3W ‑ 120‑02
6-контактный светодиодный
Яркость и частота цвета:
Красный: 90 люмен (620 нм)
Зеленый: 120 люмен (520 нм)
Синий: 80 люмен (460 нм)
Угол обзора: 120º
Объектив: Lambertian
Напряжение:
Красный: 2,4-2,6 В (2,6 В)
Зеленый: 3,4-3,6 В (3,5 В)
Синий: 3,4-3,6 В (3,6 В)
Ток: 700 мА
RGB
( Красный Зеленый Синий)

RGB ‑ 3W ‑ 120‑05
6-контактный светодиод
Яркость и частота цвета:
Красный: 75 люмен (620 нм)
Зеленый: 120 люмен (520 нм)
Синий: 50 люмен (460 нм)
Угол обзора: 120º
Объектив: Ламбертиан
Напряжение:
Красный: 2.4-2,7 В (2,5 В)
Зеленый: 3,7-4 В (3,8 В)
Синий: 3,7-4,0 В (3,8 В)
Ток: 700 мА
RGB
(Красный Зеленый Синий)

RGB ‑ 3 Вт ‑140‑04
6-контактный светодиодный индикатор
Яркость и частота цвета:
Красный: 90 люмен (620 нм)
Зеленый: 125 люмен (520 нм)
Синий: 80 люмен (460 нм)
Угол обзора: 140º
Объектив: Ламбертианский
Напряжение:
Красный: 2,1–2,3 В (2,2 В)
Зеленый: 3,1–3,3 В (3,2 В)
Синий: 3,4–3,6 В (3,4 В)
Ток: 700 мА
RGB
(Красный Зеленый Синий)

RGB ‑ 3W ‑ 130‑03
4-контактный светодиод
Яркость и частота цвета:
Красный: 80 люмен (620 нм)
Зеленый: 110 люмен (520 нм)
Синий: 60 люмен (460 нм)
Угол обзора: 130º
Объектив: Lambertian
Напряжение:
Красный: 2.4-2,6 В (2,5 В)
Зеленый: 3,2-3,5 В (3,3 В)
Синий: 3,2-3,5 В (3,3 В)
Ток: 700 мА
Теплый белый
3,500 К

WWL ‑ 3W‑ 120‑01
Яркость: 180 люмен
Цвет: теплый белый
Частота цвета: 3500 K
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 3,0–3,6 В
Типичное: 3,1 В
Ток: 650-700 мА
Теплый белый
3500 K

WWL ‑ 3W ‑ 120‑02
Интенсивность: 240 люмен
Цвет: теплый белый
Частота цвета: 3500 K
Угол обзора: 120º
Объектив: Ламбертиан
Напряжение: 3.4–3,6 в
Типичный: 3,5 В
Ток: 650-700 мА
Белый
6000 K

WL ‑ 3W ‑ 120‑02
Интенсивность: 160 люмен
Цвет: Белый
Частота цвета: 6000 K
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 3,0–3,6 В
Стандартное: 3,1 В
Ток: 650-700 мА
Белый
6000 K

WL ‑ 3W ‑ 120‑03
Яркость: 240 люмен
Цвет: белый
Частота цвета: 6000 K
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 3.4–3,6 в
Типичный: 3,6 В
Ток: 650-700 мА
Красный

RL ‑ 3W ‑ 120‑01
Интенсивность: 60 люмен
Цвет: красный
Частота цвета: 630 нм
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 2,0-2,6 В
Типичное: 2,1 В
Ток: 650-700 мА
Красный

RL-3W-120-02
Интенсивность: 80 люмен
Цвет: Красный
Частота цвета: 630 нм
Угол обзора: 120º
Объектив: Ламбертиан
Напряжение: 2.0-2,5 В
Типичный: 2,2 В
Ток: 650-700 мА
Красный

RL-3W-120-04
Интенсивность: 40 люмен
Цвет: Красный
Частота цвета: 620-625 нм
Просмотр Угол: 120º
Линза: Lambertian
Напряжение: 2,3–2,7 В
Стандартное: 2,4 В
Ток: 700 мА
Зеленый

GL ‑ 3W ‑ 120‑01
Интенсивность: 90 люмен
Цвет: Зеленый
Цветовая частота: 535 нм
Угол обзора: 120º
Объектив: Ламбертиан
Напряжение: 3.0v-3.6v
Типичный: 3,1v
Ток: 650-700mA
Зеленый

GL ‑ 3W ‑ 140‑02
Интенсивность: 120 люмен
Цвет: зеленый
Цветовая частота: 530 нм
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 3,0–3,5 В
Типичное: 3,1 В
Ток: 650-700 мА
Зеленый

GL-3W-120-03
Интенсивность: 180-200 люмен
Цвет: зеленый
Частота цвета: 520-525 нм
Угол обзора: 120º
Объектив: Ламбертиан
Напряжение: 3.2–3,9 в
Типичный: 3,3 В
Ток: 700 мА
Синий

BL ‑ 3W ‑ 120‑01
Интенсивность: 30 люмен
Цвет: синий
Частота цвета: 460 нм
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 3,0–3,6 В
Стандартное: 3,1 В
Ток: 650-700 мА
Королевский синий

BL ‑ 3W ‑ 140‑02
Интенсивность: 50 люмен
Цвет: Королевский Синий
Цветовая частота: 450 нм
Угол обзора: 140º
Объектив: Ламбертиан
Напряжение: 3.0v-3.6v
Типичный: 3,1v
Ток: 650-700mA
Синий

BL-3W-120-03
Интенсивность: 50-60 люмен
Цвет: синий
Цветовая частота: 460-465 нм
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 3,3–3,7 В
Стандартное: 3,4 В
Ток: 700 мА
Желтый

YL ‑ 3W ‑ 120‑01
Интенсивность: 60 люмен
Цвет: желтый
Частота цвета: 595 нм
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 2.0-2,6 В
Типичный: 2,1 В
Ток: 650-700 мА
Желтый

Y-3W-120-02
Интенсивность: 80 люмен
Цвет: желтый
Частота цвета: 590 нм
Угол обзора: 120º
Объектив: Lambertian
Напряжение: 2,4–2,9 В
Типичное: 2,5 В
Ток: 700 мА
IR
Инфракрасный

IR ‑ 3W ‑ 060‑01
Интенсивность: 250-300 мВт
Цвет : Инфракрасный
Цветовая частота: 940 нм
Угол обзора: 60º
Объектив: Lambertian
Напряжение: 1.4–1,6 в
Типичный: 1,5 В
Ток: 650-700 мА
ИК
Инфракрасный

ИК ‑ 3W ‑ 060‑02
Интенсивность: 300–350 мВт
Цвет: Инфракрасный
Частота цвета: 940 нм
Угол обзора: 60º
Объектив: Lambertian
Напряжение: 1,4–1,6 В
Типичное: 1,5 В
Ток: 650-700 мА
УФ
Ультрафиолетовый

UV-3W-120-01
Интенсивность: 25-30 люмен
Частота цвета: 390-395 нм
Угол обзора: 120º
Линза: Ламбертиан
Напряжение: 3.5–3,8 в
Типичный: 3,6 В
Ток: 700 мА

PPT - Характеристики светодиода Презентация в PowerPoint | бесплатно для просмотра

PowerShow.com - это ведущий веб-сайт для обмена презентациями и слайд-шоу. Независимо от того, является ли ваше приложение бизнесом, практическими рекомендациями, образованием, медициной, школой, церковью, продажами, маркетингом, онлайн-обучением или просто для развлечения, PowerShow.com - отличный ресурс. И, что лучше всего, большинство его интересных функций бесплатны и просты в использовании.

Вы можете использовать PowerShow.com, чтобы найти и загрузить примеры онлайн-презентаций PowerPoint ppt практически на любую тему, которую вы можете вообразить, чтобы вы могли узнать, как улучшить свои собственные слайды и презентации бесплатно.Или используйте его, чтобы найти и загрузить высококачественные презентации PowerPoint ppt с практическими рекомендациями и иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, начальниками, сотрудниками, клиентами, потенциальными инвесторами или всем миром. Или используйте его для создания действительно крутых слайд-шоу из фотографий - с 2D- и 3D-переходами, анимацией и музыкой на ваш выбор - которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+.Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды. Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Зайдите на PowerShow.com сегодня - БЕСПЛАТНО. Здесь действительно каждый найдет что-то для себя!

презентации бесплатно. Или используйте его, чтобы найти и загрузить высококачественные презентации PowerPoint ppt с практическими рекомендациями и иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, начальниками, сотрудниками, клиентами, потенциальными инвесторами или всем миром.Или используйте его для создания действительно крутых слайд-шоу из фотографий - с 2D- и 3D-переходами, анимацией и музыкой на ваш выбор - которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+. Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды.Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
