Что такое GSM модуль в телефоне

Подбирая новый телефон или изучая новинки, пользователь регулярно видит в характеристиках строчку GSM 800/900/1800/1900. У него закономерно могут возникнуть вопросы «GSM: что это такое в телефоне?» и «Что означают эти цифры?». Эта статья постарается ответить на них, а также расскажет о том, как работает эта технология и какие привычные функции поддерживает.

Что значит GSM

GSM (Global System for Mobile Communications) или 2G – международный стандарт цифровой мобильной связи. Разработан сотрудниками Европейского института стандартизации электросвязи в 80-х годах 20 века.

Использует для передачи информации радиоканалы частотой 800/900/1800/1900 МГц. Мобильные телефоны, выпущенные после 2000 года, поддерживают этот стандарт.

Частота канала зависит от региона. В Австралии, Азии, Африке, Европе это 900 и 1800 МГц. В Северной и Южной Америке – 850 и 1900 МГц. Причина отличия в том, что на на момент принятия стандарта в США и Канаде европейские частоты уже использовались.

Скорость передачи информации – до 19,5 кбит/сек. Максимальное расстоянием между телефоном и базовой станцией – 35 километров. При необходимости его можно увеличить с помощью репитеров, усилителей до 120 километров.

Эволюция GSM или что такое 2.5G и 2.75G

GPRS (General Packet Radio Service) или 2.5G – надстройка над стандартом GSM. Информация в ней передается в виде пакетов – сообщений, содержащих информацию об отправителе, получателе и передаваемые данные. Фрагмент фотографии, например.

Пакеты позволяют абонентам обмениваться данными не только между собой, но и отправлять / получать из Интернета. Скорость передачи – 85-100 кбит/сек.

EDGE (Enhanced Data rates for GSM Evolution ) или 2,75G – улучшенный вариант GPRS, использующий модуляцию 8PSK. Технология повышает скорость передачи до 270 кбит/сек.

Возможности GSM связи

Стандарт и надстройки поддерживают следующие функции:

  • звонки;
  • прием / отправка СМС сообщений;
  • прием / отправка MMS, содержащих фото, видео или аудио;
  • доступ в Интернет: WAP, World Wide Web;
  • определение номера звонящего и скрытие собственного;
  • конференц-связь;
  • переадресация вызова на другой номер;
  • голосовая почта;
  • удержание вызова.

Как это работает

В передаче сигнала между абонентами  участвуют 2 элемента:

  1. GSM модуль в телефоне – передает / принимает радиосигнал от базовой станции оператора;
  2. базовая станция – соединяет с другими абонентами, проверяет подлинность SIM карты, защищает радиоэфир от прослушивания.

Работает GSM связь следующим образом:

  1. Радиомодуль в телефоне сканирует радиоэфир.
  2. Базовая станция отправляет модулю случайное число, сгенерированное алгоритмом.
  3. Телефон генерирует ответ и отправляет обратно. Если ответный код верен, то он подключается к мобильной сети. При соответствующих настройках, базовая станция проверяет IMEI устройства и может отказать в доступе, если оно есть в списке запрещенных или отслеживаемых. Этот и 3 предыдущих этапа проходят при включении устройства, перед получением + отправлением СМС, звонками, переподключении к другой базовой станции.
  4. Между элементами устанавливается шифрованное соединение.
  5. Телефон и базовая станция обмениваются информацией.

По окончании обмена соединение разрывается, а устройство продолжает прослушивать радиоэфир.

Преимущества и недостатки GSM

Одним из плюсов является хорошее качество связи

Согласно Википедии, стандарт обладает следующими достоинствами:

  1. В сравнении с стандартом AMPS-800 (1G), телефоны с поддержкой GSM компактнее и расходуют меньше энергии, так как базовая станция отслеживает уровень сигнала от устройства абонента. Если он выше определенного уровня, то станция приказывает снизить его.
  2. Защита от случайного перехвата сообщений с помощью шифрования.
  3. Роуминг;
  4. Улучшенное качество и кодирование голосовой связи;
  5. Низкий уровень помех;
  6. Хорошее качество связи.

К недостаткам относятся:

  • искажение речи из-за оцифровки и сжатия;
  • низкий уровень сигала, если между абонентом и антенной связи больше 15 километров.

Подводя итог, можно сказать о GSM связи, то что этот стандарт позволил уменьшить телефоны, увеличить время автономной работы, улучшить качество связи и защищенность передаваемой информации.

Facebook

Twitter

Вконтакте

Google+

FAQ по частотам сотовой связи (GSM 900, DCS 1800, UMTS 2100, CDMA 450, 3G, 4G/LTE)

01.02.2011

Uplink – канал связи от абонента (телефона или модема) к базовой станции сотового оператора. Downlink – канал связи от базовой станции к абоненту.

Общая таблица радиочастот

Новый для Московского региона оператор TELE2 имеет частоты только LTE800, WCDMA2100, LTE2600.

Соответственно, если хотите усилить сигнал ТЕЛЕ2, то необходимо устанавливать 3G репитеры, т.к. только в этом диапазоне есть голосовая связь.

Частота 3G:

Сотоваясвязь 3-го поколения 3G/UMTS2100 в России работает на частотах Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц.




Вместо скайлинка на данный момент эти частоты использует ТЕЛЕ2. Поскольку частотных не хватает из-за роста абонентов, то 3G стали запускать на частотах GSM900 и E-GSM, т.е. Uplink 880-915 МГц и DownLink 925-960 МГц.

Пример 3G/UMTS900 для Московского региона (частоты указаны DownLink, в UpLink всё аналогично):


В одном и том же кусочке частот не могут находиться одновременно и GSM и 3G, например как у Мегафона 2-я полоса в частотах E-GSM. У 3G полоса частот всегда и везде 5 МГц. В Московском регионе 3G/UMTS900 у Мегафона практически везде есть. МТС и Билайн в основном только на Юге МО используют из-за запрета военных работать на 2000-х частотах. (актуально на январь 2015 года).

Частота 4G/LTE2600:

4G/LTE2500 — связь 4-го поколения, работает на частотах 2500-2700 МГц.

Информация актуальна на январь 2013 г.


FDD (frequency division duplex — частотное разделение каналов) — это как в GSM входящий и исходящий каналы идут на разных частотах.

TDD (time division duplex — временное разделение каналов)- это исходящий и входящий каналы на одной и той же частоте !

Билайну доставлось всего 10 МГц.

TELE2 тоже доставлось только 10 МГц. (смотрим частоты Рос)

МТС — 35 МГц в Московском регионе и 10 МГц по всей стране.

А Мегафону и Yota (это один и тот же холдинг) досталось аж 65 МГц на двоих в Московском регионе и 40 МГц по всей России!

Через Yota в Москве виртаульно работает только Мегафон в стандарте 4G, в других регионах — Мегафон и МТС. В диапазоне TDD по всей России кроме Москвы будут работать телевидение ( Космос-ТВ и др.)

Частоты 4G/LTE800:

По результатам конкурса ГКРЧ от 12 июля 2012 года:
 DownLink / UpLink  (МГц)
 TELE2: 791-798,5 / 832 — 839,5
 МТС: 798,5-806 / 839,5 — 847,5
 Мегафон: 806-813,5 / 847 — 854,5
 Билайн: 813,5 — 821 / 854,5 — 862
 Данная сеть активно уже развивается.



4G частоты «других операторов»

Частоты 4G «Основа Телеком» LTE TDD 2300-2340 МГц Частоты 4G «Antares» LTE TDD 1900-1920 МГц — кто такие и кому они связь предоставляют непонятно )

Частота GSM:

GSM – это связь 2го поколения. GSM частоты: uplink 890-915 МГц, downlink 935-960 МГц.

Частота CDMA450(SkyLink):

На CDMA 450 работает Скайлинк и W-CDMA (UMTS) работают операторы «большой тройки». Slylink CDMA частота — uplink 453-457.5 МГц и downlink 463-467.5 МГц. W-CDMA (UMTS) — Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц.



Частоты UMTS:

UMTS (англ. Universal Mobile Telecommunications System — универсальная система мобильной электросвязи).Собственно говоря, это и есть 3G. UMTS частоты: Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц.

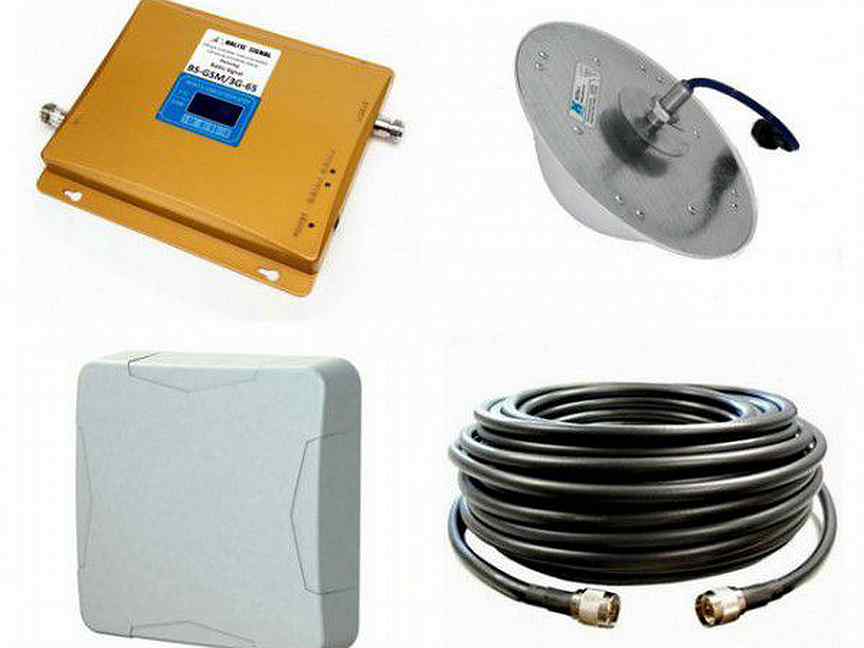

Частоты репитеров:

Если Вам нужна только голосовая связь, то выбирайте репитеры GSM с частотами 900 МГц или DCS 1800 МГц. Если нужен и интернет, то частота репитера должна совпадать с частотами 3G/UMTS.

Диапазон частот GSM:

GSM 900: uplink 890-915 МГц, downlink 935-960 МГц. Существует дополнительный диапазон частот GSM, так называемый E-GSM – это дополнительные 10 МГц. E-GSM: uplink 880-890 МГц, downlink 925-935 МГц.

Частоты GSM в России:

GSM 900: uplink 890-915 МГц, downlink 935-960 МГц. Всего 124 канала в GSM900. В каждой области России частоты GSM распределяются между сотовыми операторами индивидуально.

Частота 3G МТС:

Uplink 1950 – 1965 МГц и Downlink 2140 – 2155 МГц. МТС как и другие сотовые операторы в 3G диапазоне имеет ширину 15 МГц.

Частоты 3G модемов:

Как правило, все модемы 3G работают на частотах 3G/UMTS: Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц., и поддерживают частоты сетей 2G, то есть GSM900: uplink 890-915 МГц, downlink 935-960 МГц и DCS 1800 (он же GSM1800) Uplink 1710-1785 МГц и Downlink 1805-1880 МГц.

Диапазон частот 3G:

3G – в России это CDMA450 (Скайлинк) и UMTS 2100. Частотный диапазон UMTS: Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц, a CDMA450 — uplink 453-457.5 МГц и downlink 463-467.5 МГц

Частота Скайлинк:

Существующая сеть CDMA450 — uplink 453-457.5 МГц и downlink 463-467.5 МГц. В Сентябре 2010 года Скайлинк получил лицензию на частоты 2100, а именно 1920 – 1935 МГц и Downlink 2110 – 2125 МГц.

Частоты GSM 1800:

Стандарт GSM 1800 правильнее называть DCS1800. Его частоты — Uplink 1710-1785 МГц и Downlink 1805-1880 МГц.

На какой частоте работает 3G:

3G работает на частотах UMTS — Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц. Например, сотовый оператор Билайн в Московском регионе тестирует свой 3G в частотном диапазоне GSM900.

Частоты 3G в России:

Частоты 3G для всех регионов России одинаковые: Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц.

3G мегафон частоты:

Мегафон в диапазоне 3G/UMTS работает на частотах: Uplink 1935 – 1950 МГц и Downlink 2125 – 2140 МГц.



Принцип работы сетей GSM. Часть 3

Часть 3: при нахождении в роуминге

В третьей части нашей статьи мы рассмотрим, каким образом осуществляются списания наших денежных средств при нахождении в роуминге. Да и как, собственно, сам наш телефон работает в роуминге, т.е. регистрируется в сетях-партнерах нашего сотового оператора. Итак, поехали:

Номер IMSI включает в себя 15 цифр, первые 5 из которых — СС – Country Code (код страны — 3 цифры) и NC – Network Code (код сети — 5 цифр) являются сведениями об операторе, к которому подключена ваша SIM-карта. Именно по ним VLR гостевого оператора находит HLR домашней сети и решает, стоит ли пускать конкретного абонента в сеть данного роуминг-партнера. Если ответ положительный, то номер IMSI фиксируется у VLR гостевого оператора, а в HLR домашнего делается пометка о выбранном гостевом VLR, чтобы знать, где находится абонент.

Схема списания средств в биллинге в режиме роуминга тоже достаточно сложная. Так как звонки при этом фиксирует гостевой коммутатор, но расчетом денег занимается биллинг «домашней» сети, часто случаются достаточно большие задержки в списании средств, которые, порой, доходят до нескольких недель и даже месяца. Однако существует уже очень много сетей во всем мире, которые работают по системе Camel2, т.е. списывают наши с вами деньги по принципу препейда – в режиме реального времени.Далее стоит остановиться на следующем интересном моменте – за что же списываются денежные средства в роуминге? Дело в том, что в нашей «домашней» сети есть определенные тарифные планы, которыми мы регулярно пользуемся, в роуминге же все совсем по-другому: денег уходит довольно много и хочется понять – за что и почему?

В режиме роуминга все наши звонки можно поделить на 3 основных группы:

1. Входящие звонки. При этом стоимость звонка можно сложить из следующих составных частей:

    Стоимость международного звонка из «домашней» сети в гостевую + стоимость входящего звонка у оператора гостевой сети + определенная «накрутка», размер которой зависит от конкретного гостевого оператора.

    2. Исходящий звонок из роуминга домой:

    Стоимость международного вызова из сети гостевого оператора в «домашнюю» + стоимость исходящего звонка из гостевой сети.

    3. Исходящий звонок внутри гостевого региона:

      Стоимость исходящего вызова в гостевой сети + определенная «накрутка», зависящая от определенного гостевого оператора.

      Как теперь становится понятно, стоимость разговоров в роуминге напрумую связана только с двумя вещами: каким оператором вы пользуетесь «дома» и в какой сети ваш аппарат зарегистрировался в роуминге. Также при этом выявляется еще один существенный момент – в большинстве своем (за исключением специальных тарифов), стоимость минуты разговора в режиме роуминга не связана с выбранным вами тарифом в «домашней» сети.

      Теперь хотелось бы рассмотреть другой случай: когда два абонента одной сотовой сети вместе роумятся в сети другого оператора, разговоры между ними будут достаточно дорогостоящими, т.к. абонент, совершающий звонок, платит как за исходящий вызов в «домашнюю» сеть, а отвечающий на его звонок – как за входящий из «дома». Данная особенность – один из «минусов» сетей стандарта GSM, который заключается в том, что все наши звонки идут через «домашнюю» сеть. И несмотря на то, что технически реализовать связь «напрямую» вполне возможно, ни один оператор не пойдет на это добровольно, т.к. в итоге потеряет существенную прибыль.

      Теперь остановимся еще на одном вопросе: какова же же будет стоимость переадресованного звонка с одного телефонного номера на другой?Предположим, у вас стоит переадресация с телефона В на телефон С. При этом, на телефон В поступает звонок с телефона А. Само собой, звонок при этом переадресовывается на номер С. Оплата в таком случае происходит следующим образом:

      Телефон А платит за исходящий вызов на телефон В (так как он на него и звонит)

      Телефон В оплачивает стоимость переадресации (зависит от тарифа вашего оператора) + стоимость международного разговора из сети региона, где зарегистрирован телефон В в сеть региона, где находится С (если оба абонента находятся в одном регионе эта цифра равна нулю).

      Абонент С оплачивает звонок за входящий с телефона А (опять же, если оба абонента находятся в одном регионе эта цифра может быть равна нулю).

      Напоследок хочется рассмотреть еще одну ситуацию: какова же будет стоимость переадресации в роуминге. Тут дело уже состоит куда серьезнее.Допустим, в вашем аппарате установлена переадресация на номер «домашней» сети по условию «занято». При этом, когда к вам поступает входящий звонок, происходит, образно говоря, «роуминговая петля», согласно которой переадресованный звонок на ваш номер «домашней» сети будет идти через гостевой коммутатор, и, следовательно, стоимость данного звонка для роумера будет состоять из суммы входящего и исходящего звонков «домой» плюс цена переадресации вызова. Поэтому нередко случаются ситуации, когда абонент, не зная, что звонок подобного рода вообще состоялся, очень огорчался, получив очередной счет за связь.

      В итоге, в завершении стоит дать совет всем роумерам: при поездках в другие регионы и, тем более, за границу, лучше на время отключить любые установленные у вас виды переадресации, кроме безусловной (при этом «роуминговой петли» не будет), включая переадресацию на голосовую почту, чтобы потом не было «мучительно больно за напрасно потраченные средства».

      Перечень терминов, используемых в статье:

      GSM – Global System for Mobile Communications — наиболее распрострастраненный стандарт сотовой связи во всем мире.
      CC – Country Code — код страны в сетях GSM (код России – 250).
      NC – Network Code (код сети), код определенного сотового оператора в конкретной стране в стандарте GSM (для МТС – 01, МегаФон – 02, Билайн – 99).
      SIM – Subscriber Identification Module (Модуль опознавания абонента, SIM-карта) – электронное устройство в виде небольшой карточки, вставляемое в телефонный аппарат, на котором прописан IMSI абонента.
      BS – Base Station (базовая станция) — совокупность приемо-передающих антенн, подключенных к одному управляющему устройству.
      LAC – Local Area Controller (Контроллер локальной зоны) — устройства, регулирующие работу определенного числа базовых станций, обслуживающих конкретную территорию.
      Local Area – локальная зона — территория, обслуживаемая базовыми станциями, подключенными к одному LAC.
      IMSI – International Mobile Subscriber Identification (международный серийный номер подписчика на услуги стандарта GSM), уникален для каждого абонента во всем мире.
      IMEI – International Mobile Equipment Identification (международный серийный номер оборудования в стандарте GSM) — уникален для каждого телефонного аппарата в мире.
      MSC — Mobile services Switching Center (Центр управления мобильными услугами) — коммутатор – главный «мозг» сетей стандарта GSM.
      Billing – Биллинг – система, отвечающая за денежный учет у сотового оператора.
      Handover – хэндовер — передача управления телефонным аппаратом от одной антенны (базовой станции или LAC) к другой.
      AuC – Autentification Center (Центр аутентификации) — занимается кодированием информации при передаче и приеме в сети.
      HLR – Home Location Register (реестр домашних абонентов) – отвечает за подробную информацию обо всех абонентах своей сети.
      VLR – Visitor Location Register (реестр активных абонентов) – фиксирует информацию обо всех абонентах, находящихся в настоящий момент в сети данного оператора.
      Prepaid – препейд (предоплата) –биллинговая система, принцип которой - мгновенное списание средств.
      Roaming – роуминг — использование сети «гостевого» оператора – партнера вашей сети.
      Camel2 – одна из prepaid-систем, в которой осуществляется моментальное списание денежных средств в роуминге.

      << Вернуться к части 1

      << Вернуться к части 2

      Качество связи 2G( GSM), 3G (UMTS). 4G (LTE), Wi-Fi

      GSM

      Качество связи определяется одним параметром, RSSI – это отрицательное значение, чем больше — тем лучше сигнал. Измеряется в децибел на милливатт (dBm)

      RSSI

      Уровень сигнала

      Описание

      >= -70 dBm

      Отличный

      Сильный сигнал, максимальная скорость передачи данных

      От -70 dBm до -85 dBm

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От -86 dBm до -100 dBm

      Средний

      Уровень сигнала достаточен для звонков, передача данных с периодическими ошибками

      менее -100 dBm

      Плохой

      Доступ с периодическими разрывами соединения

      -110 dBm

      Нет сигнала

      Нет связи



      UMTS

      Для 3G сигнала качество связи определяется тремя значениями

      RSSI — это отрицательное значение, чем больше — тем лучше сигнал. Измеряется в децибел на милливатт (dBm)

      EC/IO – Соотношение мощности канала к интерференции. это отрицательное значение, чем больше — тем лучше сигнал. Измеряется в децибел на милливатт (dBm)

      RSCP – Уровень мощности сигнала текущего ортогонального кода

      RSSI

      Уровень сигнала

      Описание

      >= -70 dBm

      Отличный

      Отличный сигнал, максимальная скорость передачи данных

      От -70 dBm до -85 dBm

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От -86 dBm до -100 dBm

      Средний

      Уровень сигнала достаточен для звонков, передача данных с периодическими ошибками

      менее -100 dBm

      Плохой

      Доступ с периодическими разрывами соединения

      -110 dBm

      Нет сигнала

      Нет связи



      EC/IO

      Уровень сигнала

      Описание

      От 0 до-6

      Отличный

      Отличный сигнал, максимальная скорость передачи данных

      От -7 до -10

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От -11 до -20

      Плохой

      Надежная скорость передачи данных может быть достигнута, однако часть пакетов будет потеряна. Когда это значение приближается к -20, производительность резко падает



      RSCP

      Уровень сигнала

      Описание

      От -60 до 0

      Отличный

      Отличный сигнал, максимальная скорость передачи данных

      От -75 до -60

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От -85 до -75

      Средний

      Уровень сигнала достаточен для звонков, передача данных с периодическими ошибками

      От -95 до -85

      Плохой

      Возможны перебои в передачи данных

      От -124 до -95

      Очень плохой

      Малая производительность, ближе к -124 отключение



      LTE

      Для LTE сигнала качество связи описывается 4-мя параметрами

      RSSI — это отрицательное значение, чем больше — тем лучше сигнал. Измеряется в децибел на милливатт (dBm)

      RSRP — среднее значение мощности принятых пилотных сигналов (Reference Signal). Это отрицательное значение, чем больше — тем лучше сигнал. Измеряется в децибел на милливатт (dBm)

      RSRQ (Reference Signal Received Quality) – характеризует качество принятых пилотных сигналов. Это отрицательное значение, чем больше — тем лучше сигнал. Измеряется в децибелах (dB)

      SINR –также называемый CINR (Carrier to Interference + Noise Ratio) – отношение уровня полезного сигнала к уровню шума. Значение SINR измеряется в в децибелах (dB). чем больше — тем лучше сигнал. При значениях SINR ниже 0 скорость подключения будет очень низкой, т.к. это означает, что в принимаемом сигнале шума больше, чем полезной части, при этом вероятность потери LTE-соединения также существует.

      RSSI

      Уровень сигнала

      Описание

      > -65 dBm

      Отличный

      Отличный сигнал, максимальная скорость передачи данных

      От -65 dBm до -75 dBm

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От -75 dBm до -85 dBm

      Средний

      Уровень сигнала достаточен для звонков, передача данных с периодическими ошибками

      От -95 dBm до -85 dBm

      Плохой

      Доступ с периодическими разрывами соединения

      Менее 95 dBm

      Нет сигнала

      Нет связи

      Для LTE сигнала показатель RSSI вычисляется на основании остальных параметров, и может быть не релевантным качеству сигнала при условии сильной зашумленности канала.

      RSRP

      Уровень сигнала

      Описание

      Блоее -80 dBm

      Отличный

      Отличный сигнал, максимальная скорость передачи данных

      От -80 dBm до -90 dBm

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От -90 dBm до -100 dBm

      Средний

      Средний уровень сигнал. При приближении значения к 0 качество связи сильно падает

      Менее -100 dBm

      Нет сигнала

      Нет сети



      RSRQ

      Уровень сигнала

      Описание

      Блоее -10 dB

      Отличный

      Отличный сигнал, максимальная скорость передачи данных

      От -10 dB до -15 dB

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От -15 dB до -20 dB

      Средний

      Средний уровень сигнал. При приближении значения к 0 качество связи сильно падает

      Менее -20 dB

      Нет сигнала

      Нет сети



      SINR

      Уровень сигнала

      Описание

      Более 20 dB

      Отличный

      Отличный сигнал, максимальная скорость передачи данных

      От 13 dB до 20 dB

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От 0 dB до 13 dB

      Средний

      Средний уровень сигнал. При приближении значения к 0 качество связи сильно падает

      Менее 0 dB

      Нет сигнала

      Нет сети



      Wi-Fi

      RSSI

      Уровень сигнала

      Описание

      > -50 dBm

      Отличный

      Отличный уровень сигнала, максимальная скорость передачи данных

      От -50 dBm до -60 dBm

      Хороший

      Хороший сигнал, с быстрой скоростью передачи данных

      От -60 dBm до -70 dBm

      Средний

      Уровень сигнала достаточен для звонков, передача данных с периодическими ошибками

      Менее -70 dBm

      Плохой

      Доступ с периодическими разрывами соединения

      -90 dBm

      Нет сигнала

      Нет связи



      Термины используемые в сотовой связи

      ARFCN

      Абсолютный номер радиочастотного канала (Absolute Radio Frequency Channel Number) связи стандарта GSM, на котором транслируется канал BCCH базовой станции.

      ARFCN определяет пару частот, используемых для приема и передачи информации

      BSIC

      Base Station Identity Code — код, используемый в GSM для уникального идентифицирования базовой станции. Этот код необходим из-за возможного получения мобильной станцией широковещательного канала более чем одной базовой станции на одной частоте.

      C/I

      carrier-to interference — является частным отношением между принимаемой модулированной несущей и средней мощностью I принимаемых помех в совмещенном канале, то есть перекрестными помехами, от других передатчиков, помимо полезного сигнала.

      RSSI, dbm

      Уровень сигнала, принимаемого от данного ARFCN

      MCC

      Mobile Country Code – мобильный код страны. MCC определяет страну, на территории которой действует сеть оператора сотовой связи

      MNC

      Mobile Network Code – код мобильной сети. MNC в комбинации с MCC используется для однозначной идентификации сети сотовой связи

      LAC

      Local Area Code – код локальной зоны. Локальная зона представляет собой совокупность базовых станций, обслуживаемых одним контроллером базовых станций (BSC)

      CID

      CellID – идентификатор соты. Определяет базовую станцию и ее сектор, которые обслуживают данный ARFCN

      Time

      Метка времени, определяющая момент обнаружения данного ARFCN

      CRH

      Cell Reselection Hysteresis – гистерезис уровня приема сигнала, требующийся для перевыбора соты. CRH служит для предотвращения нежелательного переключения абонентов, находящихся у границы локальной зоны (LA – Location Area), на соты соседней LA

      CRO

      Cell Reselection Offset – смещение критерия перевыбора соты. CRO используется для регулировки предпочтения переключения МПО абонента на соту, использующую данный ARFCN

      RLAM

      RXLEV-ACCESS-MIN – параметр, характеризующий минимальный уровень принимаемого на МПО сигнала, при котором возможен доступ МПО к данной соте

      GPRS

      Индикатор поддержки технологии GPRS базовой станцией, обслуживающей данный ARFCN.

      В данном столбце могут быть отображены следующие значения:

      – «1», если базовая станция поддерживает технологию GPRS;

      – «0», если базовая станция не поддерживает технологию GPRS

      T3212

      Определяет значение таймера, задающего периодичность осуществления МПО абонента регулярной процедуры обновления местоположения (Location Update)

      Ind. SI2ter

      Индикатор наличия сообщения «System Information 2ter» в составе системной информации, транслируемой по каналу BCCH той соты, которая обслуживает данный ARFCN.

      В данном столбце могут быть отображены следующие значения:

      – «1», если сообщение «System Information 2ter» присутствует;

      – «0», если сообщение «System Information 2ter» отсутствует

      ARFCNs

      Список ARFCN, выделенных соте, которая обслуживает данный ARFCN

      Neighbours SI2

      Список ARFCN, на которых транслируются каналы BCCH соседних сот. Список формируется по следующему принципу:

      – для выбранных ARFCN стандарта GSM 900 отображается список ARFCN соседних сот стандарта GSM 900;

      – для выбранных ARFCN стандарта GSM 1800 отображается список ARFCN соседних сот стандарта GSM 1800

      Neighbours SI2ter

      Список ARFCN, на которых транслируются каналы BCCH соседних сот. Список формируется по следующему принципу:

      – для выбранных ARFCN стандарта GSM 900 отображается список ARFCN соседних сот стандарта GSM 1800;

      – для выбранных ARFCN стандарта GSM 1800 отображается список ARFCN соседних сот стандарта GSM 900

      Какой режим сети выбрать в телефоне, WCDMA или GSM? В чем разница?

      В современных телефонах в настройках обычно есть 3 режима сети:

      1) Только WCDMA

      2) Только GSM

      3) GSM / WCDMA (автоматический режим)

      Какой режим лучше выбрать?

      Только GSM

      GSM — это стандарт мобильной сотовой связи, на котором изначально строили сети основные наши мобильные операторы. Кстати, хотя он у нас был первым по счету, его относят ко второму поколению стандартов сотовой связи — 2G. Он отлично справляется с голосовыми звонками, и если вы не пользуетесь интернетом, для вас это — оптимальный вариант. Покрытие GSM — самое большое и стабильное. А телефон будет работать значительно дольше, чем в режиме WCDMA.

      Также, вариант «Только GSM» следует выбирать, если вы пользуетесь интернетом, но только для чтения новостей или использования почты и мессенджеров. В GSM сетях есть надстройка для передачи данных — GPRS, которая обеспечивает скорость мобильного интернета до 171,2 кбит/c. А еще есть надстрока над надстройкой — EDGE, позволяющий скачивать данные со скоростью до 474 кбит/с. Покрытие GPRS есть практически везде, а покрытие EDGE — в каждом более-менее крупном населенном пункте.

      Только WCDMA

      WCDMA — это стандарт сотовой связи третьего поколения (3G). Он внедрялся в качестве надстройка над 2G/GSM сетями. Он позволяет передавать как голос, так и данные. При этом, данные передаются гораздо быстрее, чем в случае с GPRS/EDGE — до 2-3 Мбит/с. Качество голосовой связи при этом особенно не отличается от варианта GSM. Однако, покрытие 3G/WCDMA уступает покрытию GSM, и как правило, отсутствует за городом. Поэтому, если вам важна стабильность голосовой связи и вы бываете за городом — то этот вариант вам выбирать нельзя.

      Если же вы постоянно находитесь в городе и вам нужен быстрый интернет, то вариант Только WCDMA — будет для вас оптимальным. Он даже лучше варианта GSM / WCDMA, т.к. будет экономиться заряд батареи (не будет работать радиомодуль GSM) и связь не будет «скакать» между стандартами (и глючить) при передвижении по городу.

      GSM / WCDMA (автоматический режим)

      Этот режим, как правило, установлен по-умолчанию. Он универсальный и обеспечивает как голосовую связь везде, так и скоростной мобильный интернет в городах. Однако, как мы уже заметили выше, при этом режиме расход энергии будет максимальным. Ведь будут работать оба радиомодуля. А т.к. радиомодуль потребляет максимум энергии в тех местах, где слабый сигнал, то за городом батарея будет сажаться особенно быстро. Поэтому, за городом рекомендуется переключить телефон в режим Только GSM.

      GSM (Глобальная система мобильной связи)

      Глобальная система мобильной связи (GSM) — это широко распространенный стандарт цифровой мобильной телефонии, который используется по всей Европе и в других местах по всему миру. Стандарт GSM использует вариант TDMA (множественный доступ с временным разделением) и является наиболее распространенным из трех конкурирующих традиционных цифровых беспроводных технологий на рынке сегодня (GSM, TDMA и CDMA). Стандарт GSM сначала оцифровывает, а затем сжимает информацию.После сжатия данные передаются по каналу вместе с двумя дополнительными потоками пользовательской информации, которые расположены в отдельных временных интервалах. GSM работает в полосах частот 900 МГц или 1800 МГц.

      Сколько сетей GSM развернуто?

      С тех пор, как в 1991 году в Финляндии была запущена первая сеть GSM, количество сетей, основанных на этой технологии, за последние несколько десятилетий значительно увеличилось. На момент написания этой статьи существует более 690 сетей сотовой связи, которые предоставляют услуги GSM потребителям в более чем 210 странах.Это составляет более 80% всех глобальных сотовых подключений с более чем двумя миллиардами GSM-совместимых сотовых телефонов, используемых во всем мире. Хотя Европа была одной из первых, кто начал использовать технологию GSM, Китай в настоящее время может похвастаться самым крупным в мире рынком GSM, насчитывающим более 360 миллионов пользователей сети. На втором месте Россия (145 миллионов), за ней следуют Индия (83 миллиона) и США (78 миллионов). Одним из основных преимуществ телефонов, совместимых с GSM, является то, что потребители могут пользоваться мобильным телефоном во время поездок за границу (если телефон разблокирован), приобретая предоплаченные SIM-карты для местных жителей.Это позволяет пользователям телефонов GSM избежать больших затрат на роуминг, продолжая использовать тот же телефон.

      Мобильный диапазон частот Rx: 925-960; Tx: 880-915
      Метод множественного доступа TDMA / FDM
      Дуплексный метод FDD
      Количество каналов 124 (8 пользователей на канал)
      Расстояние между каналами 200 кГц
      Модуляция GMSK (0.3 фильтр Гаусса)
      Битрейт канала 270.833Кб

      История стандарта GSM

      Началась работа над тем, что в конечном итоге станет стандартом GSM в 1981 году, когда CEPT (Европейская конференция почтовых и телекоммуникационных администраций) сформировала комитет Groupe Spécial Mobile для работы над европейским стандартом для технологии цифровых сотовых телефонов. Чуть более пяти лет спустя представители 13 европейских стран подписали в Копенгагене меморандум о взаимопонимании, в котором согласились разработать и затем развернуть общую сотовую систему по всей Европе.В соответствии с этим соглашением были приняты правила Европейского Союза, в которых общий стандарт обязателен после развертывания.

      К 1987 году первая техническая спецификация GSM будет опубликована в феврале того же года. Чтобы развить предыдущее соглашение об использовании общего стандарта мобильной связи для Европы, министры четырех крупных стран ЕС сделали еще одно политическое заявление о своей поддержке стандарта GSM в рамках Боннской декларации о глобальных информационных сетях в мае 2005 г. 1987 г. (Германия, Великобритания, Франция и Италия).«Меморандум о взаимопонимании GSM» был подписан в сентябре 1987 года и помог получить денежные обязательства по инвестициям в сеть. В результате европейская сеть GSM смогла увидеть гораздо более быстрое развертывание, чем считалось возможным ранее. В 1986 году Европейская комиссия предложила зарезервировать полосу спектра 900 МГц исключительно для использования GSM. Комитет Groupe Spécial Mobile был впоследствии переведен из CEPT в Европейский институт телекоммуникационных стандартов (ETSI) в 1989 году.

      Публикация спецификации GSM и «Первые в сети»

      Первая фаза (или фаза I) спецификации GSM была опубликована в 1990 году.Всего год спустя бывший премьер-министр Финляндии Харри Холкери сделал первый в мире телефонный звонок в формате GSM, когда он позвонил Каарине Суонио (мэру Тампере) 1 июля st , 1991. Звонок был сделан через сеть, управляемую Radiolinja и построенный компаниями Telenokia и Siemens. В 1992 году по сети GSM было отправлено первое текстовое сообщение SMS (Служба коротких сообщений). В том же году Vodafone UK и Telecom Finland также подписали первое в истории соглашение о международном роуминге.

      Расширение диапазона частот GSM

      Вскоре после того, как GSM впервые начал работать в диапазоне частот 900 МГц, началась работа по расширению стандарта и включению диапазона частот 1800 МГц.К 1993 году первая сеть 1800 МГц была запущена в Соединенном Королевстве, и Telecom Australia стала первым оператором сети за пределами Европы, который развернул и эксплуатировал сеть GSM. В 1993 году стал доступен первый мобильный телефон стандарта GSM, который можно было использовать на коммерческом уровне.

      Начало работы с текстовыми сообщениями

      К 1995 году технологии SMS-сообщений, передачи данных по сотовым телефонам и факсов были достаточно зрелыми, чтобы их можно было запустить в коммерческую эксплуатацию. В этом году первая сеть GSM с полосой пропускания 1900 МГц была введена в эксплуатацию в Соединенных Штатах, и общее количество GSM-совместимых абонентов во всем мире впервые превысило отметку в 10 миллионов.Ассоциация GSM была также образована в 1995 году, а предоплаченные SIM-карты GSM стали доступны в 1996 году. Всего через два года общее количество абонентов GSM в мире превысило 100 миллионов.

      Расширение сети GSM

      Первые коммерческие услуги GPRS были запущены в 2000 году вместе с коммерческой доступностью первых совместимых мобильных телефонов. В 2001 году общее количество абонентов GSM во всем мире перевалило за отметку в 500 миллионов человек, а в 2002 году была представлена ​​услуга MMS (услуга обмена мультимедийными сообщениями).В том же году были введены в эксплуатацию первые сети GSM, работающие в диапазоне частот 800 МГц, и первые услуги EDGE стали доступны в сети в 2003 году. В 2004 году общее количество абонентов GSM во всем мире превысило один миллиард пользователей.

      К следующему году на пользователей сетей GSM приходилось более 75% всего рынка мобильных сетей с более чем 1,5 миллиардами абонентов. Позже в том же году была введена в эксплуатацию первая сеть HSDPA, а первая сеть HSUPA была запущена в 2007 году.HSPA (высокоскоростной пакетный доступ), а также версии для восходящей и нисходящей линии связи (3G, но не часть GSM) были запущены, и общее количество абонентов GSM превысило два миллиарда пользователей в 2008 году.

      По оценкам Ассоциации GSM, в 2010 году технологии GSM обслуживают более 80% мирового рынка сотовой связи. Этот процент включает более пяти миллиардов потребителей в более чем 212 территориях и странах, что делает GSM наиболее часто используемым стандартом для всех сотовых технологий.

      Выходя за рамки стандарта GSM

      Следует отметить, что GSM — это стандарт мобильной связи 2G, который использует совместное использование спектра TDMA (множественный доступ с временным разделением каналов) и был опубликован ETSI (Европейский институт телекоммуникационных стандартов).GSM не включает спецификации, используемые стандартами технологии 3G или 4G LTE OFDMA, которые были выпущены 3GPP. В результате будет постепенно прекращаться использование GSM во всем мире по мере того, как регионы переходят на телефоны 3G и 4G. Вероятно, это займет некоторое время; однако, поскольку Макао является первым регионом, планирующим вывести из эксплуатации существующую сеть GSM в начале июня 2015 года.

      Структура сети GSM

      Сеть GSM состоит из нескольких отдельных участков или компонентов. К ним относятся подсистемы базовых станций, сети и подсистемы коммутации, базовая сеть GPRS и OSS (система поддержки операций).

      Как работает подсистема базовой станции GSM?

      GSM — это сотовая сеть 2G, которая позволяет мобильным телефонам подключаться к сети, обнаруживая ячейки в непосредственной близости от телефона. В сети GSM существует пять размеров ячеек, которые имеют различные зоны покрытия в зависимости от среды реализации: микро, макро, пико, зонтик и фемто. Макросоты — это более крупные соты, где антенна базовой станции обычно расположена выше уровня крыши здания или мачты и имеет гораздо больший диапазон, чем другие соты.Фемтосоты — это те, которые предназначены для использования в среде малого бизнеса или жилых районах, а пикосоты — это небольшие ячейки, предназначенные для использования внутри. Эффективный горизонтальный диапазон соты зависит от ряда факторов, включая окружающую среду, высоту антенны, условия распространения и усиление антенны, и может достигать 20 или более миль.

      Сеть GSM и подсистемы коммутации

      GSM NSS (подсистема коммутации сети), или базовая сеть GSM, является частью сетевой системы GSM, которая отвечает за выполнение функций коммутации вызовов и управления мобильностью для сотовых телефонов, которые перемещаются в эффективных зонах базовых станций GSM.Эта часть сети развертывается операторами мобильной связи и позволяет сотовым телефонам GSM связываться с PSTN (коммутируемой телефонной сетью общего пользования) и друг с другом.

      Базовая сеть GPRS

      Базовая сеть GPS — это основной компонент, который позволяет сетям 2G, 3G и WCDMA обмениваться данными через IP-пакет с внешними сетями и Интернетом. GPRS — это интегрированный компонент GSM NSS.

      Системы поддержки операций

      OSS (или системы поддержки операций) — это компьютерные системы, которые используются поставщиками телекоммуникационных услуг GSM.OSS в первую очередь включает в себя поддерживающие процессы для сети, которые включают предоставление услуг, настройку сетевых компонентов, ведение инвентаризации сети и управление сетевыми сбоями.

      Каковы частоты несущей GSM?

      С тех пор, как стандарт сети GSM был впервые выпущен, общее количество диапазонов несущей частоты, в которых развертываются сети GSM, сегодня увеличилось. Хотя большинство сетей 2G GSM работают в полосах частот 900 или 1800 МГц, полосы 850 и 1900 МГц используются, когда полосы частот 900 или 1800 МГц уже выделены для другого использования, например, в США и Канаде.В некоторых странах используются полосы частот 400 и 450 МГц, поскольку они ранее были выделены для сотовых систем 1G. Для сравнения: большинство сетей 3G, развернутых в Европе, предназначены для работы в полосе частот 2100 МГц.

      Независимо от того, какая частота используется оператором сети GSM, активная частота делится на временные интервалы для индивидуального использования сотового телефона. В результате на каждую радиочастоту можно использовать 16 речевых каналов половинной скорости или восемь полноскоростных. Затем эти временные интервалы собираются в одном кадре TDMA, а скорость передачи данных для восьми каналов составляет 270.833 кбит / с при длительности кадра 4,615 мс. Стандарт GSM также ограничивает мощность передачи из телефона до 2 Вт для диапазонов частот GSM 850 и 900 МГц и одного ватта в диапазонах 1800 или 1900 МГц.

      Голосовые коды GSM

      GSM использует голосовой кодек, который помогает уместить 3,1 кГц звука в максимальную скорость передачи данных в полосах частот GSM. Исходные кодеки, используемые стандартом GSM, были полной скоростью (13 кбит / с) и половинной скоростью (6,5 кбит / с). В каждом из них используется система, основанная на LPC (кодирование с линейным прогнозированием).Эти кодеки помогли максимально повысить эффективность битрейта, а также дали возможность установить приоритеты и защитить наиболее важные компоненты передаваемого аудиосигнала.

      В 1997 году был опубликован кодек EFR (Enhanced Full Rate), который реализован в стандарте GSM. EFR привнес в GSM пропускную способность 12,2 килобт / с и использует канал с полной скоростью. После разработки UMTS EFR превратился в AMR-Narrowband CODEC, который более устойчив к помехам и считается более качественным, чем унаследованные коды GSM.

      Как работает SIM-карта GSM?

      Одним из значительных достижений стандарта GSM является SIM-карта (модуль идентификации абонента). SIM-карта позволяет потребителю хранить информацию о своем телефоне на одной карте и дает возможность быстро переключать телефоны. Кроме того, потребитель может сменить поставщика услуг мобильной связи, просто получив от поставщика новую SIM-карту. Некоторые сотовые компании усложняют эту задачу, блокируя телефон или SIM-карту; однако в последние годы эта практика стала менее строгой.

      Как работает служба безопасности GSM?

      Стандарт GSM с самого начала разрабатывался с учетом требований безопасности. Сеть была создана с возможностью аутентификации подписчиков с использованием предварительного общего ключа и методологии запрос-ответ. В GSM связь между мобильным телефоном и базовой станцией также может быть зашифрована. С развитием UMTS также появился дополнительный USIM (универсальный модуль идентификации абонента), который предоставляет более длинный ключ аутентификации для повышения безопасности, а также обеспечивает аутентификацию базовой станции для пользователя для защиты от подделки.

      GSM использует несколько криптографических алгоритмов для обеспечения безопасности сети. Потоковые шифры A5 / 1, A5 / 2 и A5 / 3 подаются в суд за конфиденциальность голоса в эфире, причем A5 / 1 является более сильным алгоритмом, используемым в Европе и США. GSM поддерживает использование нескольких алгоритмов шифрования, поэтому алгоритмы могут быть изменены операторами сети по мере появления более сильных. Проблемы безопасности GSM, такие как кража услуг, конфиденциальность и законный перехват, продолжают вызывать значительный интерес в сообществе GSM.Для получения информации о безопасности GSM посетите портал безопасности GSM.

      Книги по GSM

      Цифровой стандарт, известный как Глобальная система мобильной связи (GSM), занял значительную долю мирового рынка сотовой связи. Эта книга призвана преодолеть разрыв между базовыми знаниями читателя в области телекоммуникаций и сложностями 5000-страничной технической спецификации GSM. Он описывает систему в целом, охватывая все аспекты стандарта, включая мобильные станции, коммутационное оборудование, радиоинтерфейс, инфраструктуру, методы передачи и протоколы сигнализации.Системные архитекторы, участвующие в проектировании систем персональной связи, сочтут книгу полным описанием системы связи GSM. Он также может служить общим введением в цифровые сотовые системы.

      Введение в GSM: физические каналы, логические каналы, сеть и работа объясняет основные компоненты, используемые технологии и работу систем GSM. Читатели узнают, почему поставщики услуг мобильной телефонной связи перешли с аналоговых систем 1-го поколения на более эффективные и многофункциональные системы GSM 2-го поколения.Они также узнают, как системы 2-го поколения постепенно превращаются в широкополосные мультимедийные системы 3-го поколения.

      Эта книга начинается с системных компонентов и основных услуг, которые может предоставить система GSM. Читатели узнают, что основные типы устройств GSM включают одномодовые и двухрежимные мобильные телефоны, беспроводные карты PCMCIA, встроенные радиомодули и внешние радиомодемы. Затем они обнаружат различные типы доступных услуг, такие как голосовые услуги, услуги передачи данных, групповые вызовы и услуги обмена сообщениями.

      Объясняются физические и логические структуры радиоканалов системы GSM, а также основные структуры кадров и интервалов.

      Описываются основные возможности и работа радиоканала GSM, включая кодирование канала, типы модуляции, кодирование речи, управление мощностью РЧ и передачу обслуживания с помощью мобильной связи. Читатели узнают, как у каждого радиоканала GSM есть 8 временных интервалов на кадр, и что некоторые из них используются для сигнализации (каналы управления), а другие — для пользовательского трафика (голос и данные).Поскольку потребности в передаче голоса и данных различны, читатели обнаружат, что система GSM по существу разделяет услуги с коммутацией каналов (в первую очередь голосовые) и с коммутацией пакетов (в основном для передачи данных).

      Описаны ключевые функциональные разделы сети GSM и способы их взаимодействия друг с другом. Читатели узнают, как и почему GSM развивается в широкополосные системы 3-го поколения, включая GPRS, EDGE и WCDMA. GSM обслуживает более 500 миллионов пользователей в 168 странах мира.Это лидер мирового рынка, обслуживающий 69 0 всех цифровых мобильных пользователей, и в настоящее время развивается в UMTS (Универсальная система мобильной связи).

      Описывая важнейшие решения и этапы разработки, этот ключевой текст объясняет, как инициатива GSM стала успешной в Европе и как она превратилась в глобальную систему мобильной связи. Первоначально стратегия и технические спецификации были согласованы для Европы, а последующая эволюция к глобальному решению была достигнута за счет включения всех неевропейских требований и приглашения к участию всех заинтересованных сторон со всего мира.Процесс начался в 1982 году, и первые сети GSM были введены в коммерческую эксплуатацию в 1992 году. Ожидается, что первые сети UMTS появятся в 2002 году, и начались обсуждения четвертого поколения.

      • Представляет полную техническую историю развития GSM и раннего перехода к UMTS.
      • Разъясняет создание начальной системы второго поколения GSM в CEPT GSM, эволюцию до системы поколения 2.5 в ETSI SMG и эволюцию до третьего поколения (UMTS) в ETSI SMG и 3GPP.
      • Охватывает все услуги и системные функции, а также методы работы и организационные аспекты.

      GSM и UMTS — это интересное и информативное чтение, которое понравится всем, кто работает на рынке мобильной связи и хочет знать, как развивались технологии GSM и UMTS.

      На прилагаемом компакт-диске содержится около 500 справочных документов, включая отчеты всех пленарных заседаний по стандартизации, стратегические документы, ключевые решения, Меморандум о взаимопонимании GSM и отчет Рабочей группы UMTS.

      Будущее GSM

      GSM вместе с другими технологиями является частью эволюции беспроводной мобильной связи, которая включает высокоскоростную передачу данных с коммутацией каналов (HSCSD), общую систему пакетной радиосвязи (GPRS), улучшенную скорость передачи данных для развития GSM (EDGE) и универсальную мобильную связь. Сервис (UMTS).

      GSMA | Краткая история GSM и GSMA

      1982

      Groupe Speciale Mobile (GSM) образована Конфедерацией европейских почт и телекоммуникаций (CEPT) для разработки общеевропейской мобильной технологии.

      1984

      Франция и Германия подписывают соглашение о совместном развитии GSM.

      1985

      Состоялось

      встреч «GAP» (Groupe d’Analyse et de Prevision), которые привели к одобрению Европейской комиссией проекта GSM.

      1986

      Главы государств ЕС поддерживают проект GSM. Инициатива Европейской комиссии предлагает зарезервировать полосу спектра 900 МГц для GSM, согласованную в Совете по электросвязи ЕС.

      Четырехстороннее соглашение между Францией, Германией, Италией и Великобританией подписано соглашение о сотрудничестве (для поддержки работы над стандартами и обмена данными исследований).

      Испытания различных схем цифровой радиопередачи и различных речевых кодеков в нескольких странах со сравнительной оценкой CEPT GSM в Париже.

      1987

      Основные параметры стандарта GSM согласованы в феврале.

      Предложение, согласованное четырьмя министрами четырехсторонних стран, о создании Операторского соглашения в форме «Меморандума о взаимопонимании». «Меморандум о взаимопонимании» был составлен и подписан в Копенгагене в сентябре 15 членами из 13 стран, которые взяли на себя обязательство внедрить GSM.

      1988

      Завершение первого набора подробных спецификаций GSM для целей тендера на инфраструктуру.

      Одновременное направление приглашения к участию в тендере на сети десятью операторами сети GSM — все они были подписаны впоследствии в том же году.

      1989

      Groupe Speciale Mobile (передана техническому комитету ETSI) определяет стандарт GSM как международно признанный стандарт цифровой сотовой телефонии.

      Министерство торговли и промышленности Великобритании (DTI) подготовило документ «Phones on the Move», в котором впервые было предложено использовать сети PCN (Personal Communications Networks (позже известные как DCS 1800, а затем GSM 1800) в диапазоне частот 1800 МГц.

      1990

      Начались работы по адаптации GSM для диапазона DCS1800.

      1991

      Первый звонок GSM, сделанный Radiolinja в Финляндии.

      1992

      Первое соглашение о международном роуминге, подписанное между Telecom Finland и Vodafone UK.

      Первое SMS отправлено.

      1993

      Telstra Australia становится первым неевропейским оператором, подписавшим Меморандум о взаимопонимании GSM 32 в сетях 18 стран и территорий.

      Первые по-настоящему портативные терминалы запущены в продажу.Первая в мире сеть DCS1800 (позже GSM1800) открылась в Великобритании.

      1994

      Запущены услуги передачи данных / факсов GSM Phase 2.

      GSM MoU превышает 100 операторов.

      GSM подключений достигли миллиона.

      1995

      Группа

      GSM MoU официально зарегистрирована как Ассоциация GSM MoU в Швейцарии.

      глобальных абонентов GSM превышает 10 миллионов.

      Всемирный конгресс GSM проходит в Мадриде, Испания.

      Формирование региональных групп интересов (RIG) GSMA.

      Запущены услуги факсимильной связи, передачи данных и SMS, продемонстрировано видео через GSM.

      Открытие первой сети PCS 1900 (ныне GSM 1900) в Северной Америке — по телефонному звонку вице-президента США Эла Гора.

      1996

      Первые сети GSM в России и Китае.

      Выпущена

      предоплаченных SIM-карт GSM.

      GSM MoU поддерживает 200 операторов почти из 100 стран.

      167 сетей работают в 94 странах мира.

      Всемирный конгресс GSM переезжает в Канны, Франция.

      абонентов GSM достигли 50 миллионов.

      GSMA Awards запущено.

      1997

      15 сетей GSM в США в диапазоне 1900 МГц.

      100 стран мира в эфире.

      Выпущены первые трехдиапазонные телефоны.

      1998

      Глобальных подключений GSM превышает 100 миллионов.

      1999

      Испытания WAP начинаются во Франции и Италии.

      Заключено договоров на системы GPRS.

      2000

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 0.7 миллиардов.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 0,6 миллиарда.

      Запущены первые коммерческие услуги GPRS.

      Начало аукционов по продаже лицензий 3G.

      Первые телефоны GPRS выходят на рынок.

      Пять миллиардов SMS-сообщений, отправленных за один месяц.

      2001

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 1 миллиард.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 0,8 миллиарда.

      Первая сеть 3G WCDMA (3GSM) запущена.

      Всемирный конгресс 3GSM проходит в Каннах, Франция.

      50 миллиардов SMS-сообщений отправлено за первые три месяца.

      GSM-соединений превышает 500 миллионов.

      Выпущены первые цветные экраны мобильных телефонов.

      2002

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 1,2 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 0,9 миллиарда.

      GSM представлен для диапазона 800 МГц.

      Первые службы обмена мультимедийными сообщениями.

      95% стран мира имеют сети GSM.

      400 миллиардов SMS-сообщений отправляются в год.

      Выпущены первые мобильные телефоны с камерой.

      2003

      ГЛОБАЛЬНЫЕ МОБИЛЬНЫЕ СОЕДИНЕНИЯ: 1.4 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 1,1 миллиарда.

      Первые сети EDGE запущены.

      GSMA создает новый Совет на уровне генерального директора.

      Членство в GSMA преодолевает барьер в 200 стран.

      Более полумиллиарда мобильных телефонов произведено в год.

      2004

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 1,7 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 1,3 миллиарда.

      подключений GSM превышают 1 миллиард.

      Действует более 50 сетей WCDMA.

      GSMA и Ovum объявляют о создании нового предприятия в области рыночных данных: Wireless Intelligence.

      2005

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 2,2 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 1,6 миллиарда.

      Более 1,5 миллиарда соединений GSM.

      На

      GSM приходится три четверти мирового рынка мобильной связи.

      Первая сеть HSDPA запущена.

      Запущено более 100 сетей WCDMA.

      Запущено или объявлено более 120 моделей телефонов WCDMA.

      Анонсирован первый мобильный телефон стоимостью менее 30 долларов.

      Более одного триллиона SMS отправляется в год.

      2006

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 2,7 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 1,8 миллиарда.

      GSM превышает 2 миллиарда соединений.

      Более 120 коммерческих сетей WCDMA работают в более чем 50 странах; почти 100 миллионов подключений.

      Примерно 85 сетей HSDPA будут запущены в коммерческую эксплуатацию к концу года.

      66 устройств HSDPA от 19 поставщиков, включая 32 модели мобильных телефонов.

      В

      GSMA входит более 900 компаний (в том числе более 700 операторов).

      Продано более 980 миллионов мобильных телефонов.

      2007

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 3,4 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 2 миллиарда.

      Дальнейшие запуски сети HSDPA и внедрение HSUPA.

      Первый Конгресс GSMA Mobile Asia прошел в САР Макао, Китай.

      GSMA отмечает 20-летний юбилей.

      2008

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 4 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 2,3 миллиарда.

      HSPA превышает 50 миллионов подключений.

      191 сеть HSPA работает и 740 устройств HSPA доступны.

      Более 55 000 посетителей Всемирного мобильного конгресса GSMA в Барселоне.

      Завершено

      стандартов 4G-LTE.

      GSMA принимает разрешение, позволяющее операторам LTE присоединяться к ассоциации.

      2009

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 4,7 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 2,6 миллиарда.

      Запущена первая коммерческая сеть HSPA +.

      Mobile Asia Congress проходит в Гонконге.

      Запущены первые коммерческие сети LTE.

      Более 165 миллионов подключений HSPA по всему миру.

      285 коммерческих сетей HSPA, поддерживаемых более чем 1600 устройствами HSPA.

      2010

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 5,4 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 2,8 миллиарда.

      Более 300 миллионов подключений HSPA по всему миру.

      Действуют 162 сети HSPA и 52 сети HSPA +.

      17 LTE коммерческих сетей LTE.

      1.6 миллиардов продаж мобильных устройств по всему миру конечным пользователям.

      2011

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 6 миллиардов.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 3 миллиарда.

      Более 60 000 посетителей Mobile World Congress в Барселоне.

      Анн Бувро назначена генеральным директором GSMA.

      GSMA выбирает Барселону в качестве мировой столицы мобильной связи.

      Более 500 миллионов подключений HSPA по всему миру.

      2012

      ГЛОБАЛЬНЫЕ МОБИЛЬНЫЕ СОЕДИНЕНИЯ: 6.5 миллиардов.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 3,2 миллиарда.

      GSMA отмечает 25-летие.

      Mobile Wold Congress в последний год проведения выставки Fira de Barcelona Montjuic привлекает 67 000 посетителей.

      Первая выставка Mobile Asia Expo проводится в Шанхае, Китай, и привлекает 15 500 посетителей.

      20-летие со дня отправки первого SMS-сообщения (декабрь 1992 г.).

      2013

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ СОЕДИНЕНИЙ: 6,8 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 3.5 миллиардов.

      Мобильный широкополосный доступ превышает 2 миллиарда.

      Открытие Mobile World Center в Барселоне.

      Mobile World Congress переезжает на Фира Гран Виа в Барселоне; привлекает рекордные 72 000 посетителей.

      20 500 посетителей выставки Mobile Asia Expo 2013.

      Запуск GSMA Intelligence.

      GSMA запускает серию мероприятий «Mobile 360».

      Президент и главный исполнительный директор Telenor Джон Фредрик Баксаас избран председателем GSMA.

      Более 250 сетей LTE работают почти в 100 странах.

      219 Сервисы мобильных денег запущены в 84 странах мира.

      2014

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ ПОДКЛЮЧЕНИЙ: 7,3 миллиарда.

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 3,6 миллиарда.

      LTE-подключений превысили 500 миллионов.

      M2M подключений превышают 250 миллионов.

      85 000 посетителей Mobile World Congress 2014.

      26 000 посетителей выставки Mobile Asia Expo в Шанхае.

      2015

      ГЛОБАЛЬНЫХ МОБИЛЬНЫХ ПОДКЛЮЧЕНИЙ: 7,5 миллиарда

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 4.5 миллиардов

      подключений 4G достигли миллиарда

      Более 93 000 посетителей Mobile World Congress 2015

      Барселона подтверждена в качестве мировой столицы мобильной связи до 2023 года

      Запуск Хартии гуманитарной связи

      Более 40000 посетителей посетили первый Всемирный мобильный конгресс Шанхай

      Первые коммерческие запуски спецификации GSMA Embedded SIM

      GSMA успешно лоббирует освобождение дополнительного мобильного спектра на ВКР-15

      2016

      Матс Гранрид становится Генеральным директором GSMA

      ГЛОБАЛЬНЫЕ МОБИЛЬНЫЕ СОЕДИНЕНИЯ: 7.9 миллиардов

      УНИКАЛЬНЫХ ПОДПИСЧИКОВ: 4,8 миллиарда

      Более 100 000 посетителей посетили Mobile World Congress 2016

      Инициатива GSMA Mobile IoT способствует внедрению стандартизированных решений LPWA

      Более 53000 посетителей Mobile World Congress Shanghai

      GSMA и CTIA объявляют о запуске нового мероприятия Mobile World Congress Americas

      Мобильная индустрия обязуется достичь целей ООН в области устойчивого развития

      GSMA Mobile Connect доступно 3 миллиардам потребителей по всему миру

      GSMA запускает универсальный профиль для расширенного обмена сообщениями

      GSMA публикует первый «Отчет о влиянии мобильной индустрии» на ЦУР

      2017

      Сунил Бхарти Миттал начинает двухлетний срок в должности председателя GSMA

      Количество зарегистрированных счетов мобильных денег достигло полумиллиарда

      Более 108000 посетителей посетили Mobile World Congress 2017

      Сертификат GSMA с нулевым выбросом углерода для всех мероприятий GSMA и офисов по всему миру на 2016 год

      Уникальных абонентов мобильной связи превышает 5 миллиардов

      Более 67 400 посетителей Mobile World Congress Shanghai

      Более 21 000 посетителей посетили первый «Mobile World Congress Americas, в партнерстве с CTIA»

      PPT — GSM (ГЛОБАЛЬНАЯ СИСТЕМА МОБИЛЬНОЙ СВЯЗИ) Презентация PowerPoint

    1. GSM (ГЛОБАЛЬНАЯ СИСТЕМА МОБИЛЬНОЙ СВЯЗИ) Презентация Автор: Панкай Гупта Филиал: Cse Rollno.= 11077

    2. СОДЕРЖАНИЕ • Введение: Эволюция мобильной телефонной системы • GSM • Сеть GSM • Области сети GSM • Спецификации GSM • Абонентские услуги GSM • Выводы

    3. ВВЕДЕНИЕ В ЭВОЛЮЦИЮ СИСТЕМЫ МОБИЛЬНОГО ТЕЛЕФОНА • Сотовая связь — одна из самых быстрорастущих и наиболее требовательных сетей связи • В настоящее время во всем мире насчитывается более 10 миллиардов абонентов сотовой связи. • Концепция сотовой связи заключается в использовании маломощных передатчиков, где частоты могут быть повторно использованы в пределах географической области.

    4. Идея сотовой мобильной радиосвязи была сформулирована в США в Bell Labs в начале 1970-х. • Северные страны были первыми, кто ввел сотовые услуги для коммерческого использования с введением Северного мобильного телефона (NMT) в 1981 году. • В начале 1980-х большинство мобильных телефонных систем были аналоговыми, а не цифровыми. • аналоговые системы были неспособны удовлетворить растущие потребности в емкости экономичным способом.

    5. Преимущества цифровых систем перед аналоговыми системами включают простоту передачи сигналов, более низкие уровни помех, интеграцию передачи и переключения, а также повышенную способность удовлетворять потребности в емкости.

    6. GSM • Глобальная система мобильной связи (GSM) — это всемирно признанный стандарт цифровой сотовой связи. • GSM — это название группы стандартизации, созданной в 1982 году для создания общего европейского стандарта мобильной телефонной связи, который будет формулировать спецификации.

    7. ПОЧЕМУ GSM Исследовательская группа GSM стремилась обеспечить через GSM следующее: • Повышение эффективности использования спектра. • Международный роуминг. • Недорогие мобильные аппараты и базовые станции (BS) • Высокое качество речи • Совместимость с цифровой сетью с интегрированными услугами (ISDN) и другими услугами телефонной компании.• Поддержка новых услуг.

    8. СЕТЬ GSM • Сеть GSM разделена на три основные системы: • система коммутации (SS), • система базовых станций (BSS), • система эксплуатации и поддержки (OSS)

    9. Основные элементы сети GSM показаны на рисунке ниже.

    10. СИСТЕМА ПЕРЕКЛЮЧЕНИЯ • Система коммутации (SS) отвечает за выполнение обработки вызовов и функций, связанных с абонентами. • Система коммутации включает в себя следующие функциональные блоки: • регистр домашнего местоположения (HLR) • центр коммутации мобильных услуг (MSC) • регистр местоположения посетителей (VLR) • центр аутентификации (AUC) • регистр идентификации оборудования (EIR)

    11. БАЗОВАЯ СИСТЕМА СУБЪЕКТА (BSS) • Все функции, связанные с радиосвязью, выполняются в BSS, который состоит из контроллеров базовых станций (BSC) и базовых приемопередающих станций (BTS). • BSC — BSC обеспечивает все функции управления и физические связи между MSC и BTS.• Это высокопроизводительный коммутатор, который обеспечивает такие функции, как передача обслуживания, данные конфигурации соты и управление радиочастотой (RF). • BTS — BTS обрабатывает радиоинтерфейс с мобильной станцией. • BTS — это радиооборудование (приемопередатчики и антенны), необходимое для обслуживания каждой ячейки в сети. Группа BTS контролируется BSC.

    12. Система эксплуатации и поддержки • Она подключена ко всему оборудованию в системе коммутации и к BSC. • Внедрение OMC называется системой эксплуатации и поддержки (OSS).• OSS — это функциональный объект, с помощью которого сетевой оператор контролирует и контролирует систему. • Цель OSS — предложить клиенту экономичную поддержку централизованной, региональной и локальной деятельности по эксплуатации и техническому обслуживанию, необходимой для сети GSM.

    13. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ • центр сообщений (MXE) — MXE — это узел, который обрабатывает службу коротких сообщений, широковещательную рассылку сотовой связи, голосовую почту, факсимильную почту, электронную почту и уведомления.

    14. Добавить комментарий

      Ваш адрес email не будет опубликован.
