Та8210Ан. Усилитель 2×22 Вт на микросхеме TA8210AN: мощный автомобильный аудиоусилитель

Как работает усилитель на TA8210AN. Какие у него характеристики. Как собрать усилитель своими руками. Какие преимущества у этой схемы. Какие есть особенности при сборке и эксплуатации.

Особенности микросхемы TA8210AN для автомобильных усилителей

Микросхема TA8210AN от компании Toshiba представляет собой интегральный мостовой усилитель низкой частоты, специально разработанный для автомобильных аудиосистем. Каковы ключевые особенности этой микросхемы?

• Мостовая схема усилителя позволяет получить высокую выходную мощность при относительно низком напряжении питания
• Очень низкое тепловое сопротивление корпуса — всего 1,5°C/Вт
• Высокая теплоизлучающая способность корпуса
• Комплекс встроенных систем защиты (от перенапряжения, перегрева, короткого замыкания)
• Функция Mute для глушения сигнала
• Режим Stand-by с током потребления менее 10 мкА
• Раздельные цепи питания и заземления для каждого канала

Благодаря этим особенностям TA8210AN идеально подходит для создания компактных и мощных автомобильных усилителей с высоким КПД.

Схема усилителя на TA8210AN: простота и функциональность

Типовая схема усилителя на микросхеме TA8210AN довольно проста. Какие основные блоки она включает?

• Собственно микросхема TA8210AN
• Входные разделительные конденсаторы
• Цепи обратной связи на резисторах
• Выходные LC-фильтры
• Цепи питания с фильтрующими конденсаторами

При этом схема обеспечивает все необходимые функции: — Усиление входного сигнала — Защиту от перегрузок — Отключение выхода при включении/выключении питания — Фильтрацию помех по цепям питания

Простота схемы упрощает сборку усилителя и повышает его надежность.

Технические характеристики усилителя на TA8210AN

Какими параметрами обладает типовой усилитель на микросхеме TA8210AN?

• Выходная мощность: 2 x 22 Вт (при напряжении питания 14,4 В, нагрузке 4 Ом и КНИ 10%)
• Коэффициент нелинейных искажений: 0,04% (при мощности 1 Вт)
• Диапазон воспроизводимых частот: 20 Гц — 20 кГц
• Напряжение питания: 9-16 В
• Входное сопротивление: 30 кОм
• Коэффициент усиления по напряжению: 50 дБ

Эти характеристики позволяют создать качественный автомобильный усилитель с хорошим звучанием и достаточной мощностью для большинства акустических систем.

Преимущества усилителя на TA8210AN для автомобильного аудио

Почему усилитель на микросхеме TA8210AN хорошо подходит для автомобильных аудиосистем? Рассмотрим его ключевые преимущества:

1. Высокая выходная мощность при питании от бортовой сети автомобиля
2. Компактные размеры благодаря интегральному исполнению
3. Хороший теплоотвод, позволяющий обойтись без массивных радиаторов
4. Встроенные системы защиты повышают надежность
5. Низкое энергопотребление в режиме ожидания
6. Простота схемы облегчает сборку и ремонт
7. Доступная цена микросхемы

Эти преимущества делают TA8210AN отличным выбором для самостоятельной сборки автомобильного усилителя.

Сборка усилителя на TA8210AN своими руками

Как собрать усилитель на микросхеме TA8210AN самостоятельно? Вот основные этапы:

1. Подготовка печатной платы по готовой схеме
2. Монтаж радиоэлементов на плату
3. Установка микросхемы TA8210AN на радиатор
4. Монтаж платы в корпус
5. Подключение входных и выходных разъемов
6. Настройка и проверка работы усилителя

При сборке важно использовать качественные компоненты и обеспечить хороший теплоотвод для микросхемы. Это гарантирует надежную работу усилителя.

Особенности эксплуатации усилителя на TA8210AN

На что следует обратить внимание при использовании усилителя на TA8210AN в автомобиле?

• Напряжение питания не должно превышать 18 В
• Необходимо обеспечить хорошее охлаждение микросхемы
• Рекомендуется использовать акустику с сопротивлением не менее 4 Ом
• Важно правильно подключить общие провода для снижения помех
• При длительной работе на полной мощности возможен нагрев корпуса

Соблюдение этих рекомендаций обеспечит длительную и надежную работу усилителя в составе автомобильной аудиосистемы.

Альтернативные микросхемы для автомобильных усилителей

Какие еще микросхемы можно использовать вместо TA8210AN для создания автомобильного усилителя? Рассмотрим несколько популярных вариантов:

• TDA7850 — четырехканальный усилитель мощностью 4 x 50 Вт
• TDA7388 — четырехканальный усилитель мощностью 4 x 45 Вт
• TDA7386 — четырехканальный усилитель мощностью 4 x 40 Вт
• TDA7381 — четырехканальный усилитель мощностью 4 x 35 Вт
• TDA7560 — четырехканальный усилитель мощностью 4 x 45 Вт

Эти микросхемы имеют схожие характеристики и также хорошо подходят для автомобильных усилителей. Выбор конкретной модели зависит от требуемой мощности и доступности компонентов.

Усилитель для автомобиля

Tweet

Мостовые схемы усилителей низкой частоты, в интегральном исполнении, находят широкое применение в автомобильных УМЗЧ. Они позволяют простыми средствами получить повышенную выходную мощность, при фиксированном напряжении питания. Кроме того усилители по мостовой схеме имеют высокий КПД.

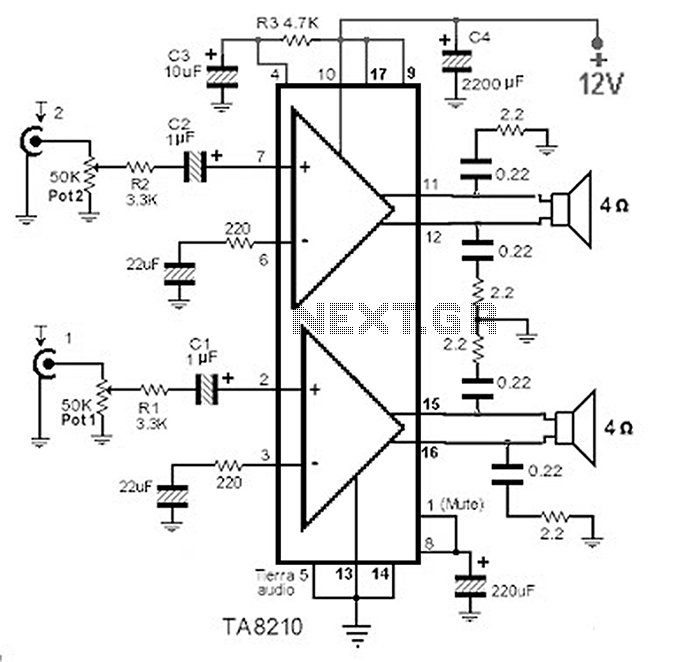

Усилитель на интегральной микросхеме ТА8210АН фирмы Toshiba представлен на рисунке 1.

По схеме это стереофонический усилитель класса В. Особенностью микросхемы является очень низкое тепловое сопротивление (1,5 ºС/Вт) и высокая теплоизлучающая способность корпуса. Микросхема снабжена комплексом систем защиты, в том числе от перенапряжений, тепловой , защиты от короткого замыкания выходов на шину питания, на общий провод и между собой.

Микросхема ТА8210АН имеет функцию «Mute» (глушение сигнала) – вывод 1. При уровне менее 1 вольт на этом входе достигается ослабление входного сигнала около 60 Дб, что может быть использовано при выключении питания УМЗЧ.

Функция «Stand-By» (вывод 4) – режим ожидания, позволяет перевести все каскады в «запертое» состояние при напряжении ниже 3 вольта. При таком напряжении на воде «Stand-By» потребляемый ток составляет менее 10 мкА, что позволяет обойтись без мощных реле или выключателей и управлять микросхемой без отключения ее выводов питания от аккумулятора автомобиля.

В микросхеме ТА8210АН существуют два земляных контура: сигнальный (вывод5) и силовые (вывод 14 для цепей канала 1; 13 – для канала 2). Корпус микросхемы так же является силовым общим проводом. Цепи питания каскадов так же разнесены: выделена цепь питания предварительных каскадов (вывод 9), отдельные цепи канала1 (вывод 10) и канала 2 (вывод 17). Такая конструкция микросхемы позволяет при правильном проектировании печатной платы получить максимальное переходное затухание между каналами.

Усилитель по схеме на рисунке 1 имеет следующие технические характеристики:

• Диапазон воспроизводимых частот, Гц ……………… …20…20000
• Напряжение питания, В …………………………………………9…16
• Ток, потребляемый в режиме покоя, мА ……………………….120
• Сопротивление нагрузки, не менее, Ом …………………………..2
• Выходная мощность, Вт

при Ucc=14,4 В, КНИ=10%, Rн=4 Ом ……………………………………22

при Ucc=13,2 В, КНИ=10%, Rн=4 Ом ……………………………………19

• Коэффициент нелинейных искажений

при Ucc=13,2 В, Рвых=1 Вт, Rн=4 Ом, % …………………………….0,04

• Коэффициент усиления по напряжению, дБ …………………….50
• Входное сопротивление , кОм ……………………………………..30

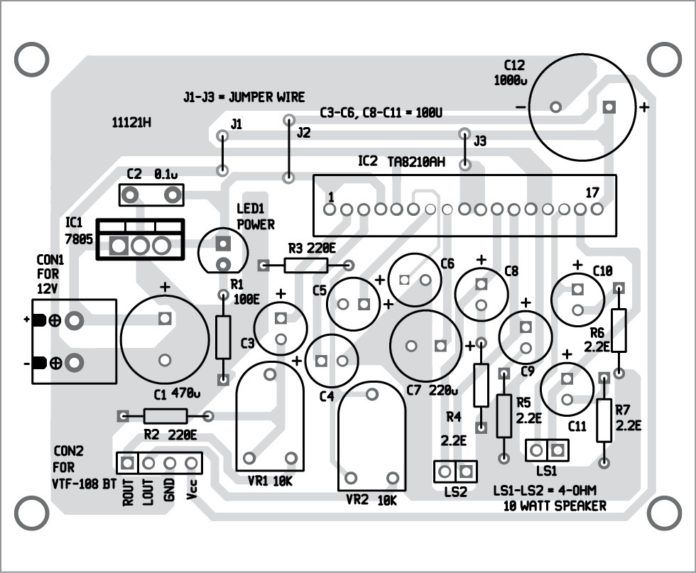

Печатная плата усилителя со схемой расположения элементов представлена на рисунке 2.

Вместо микросхемы ТА8210АН можно использовать и другие микросхемы фирмы Toshiba этого модельного ряда, а также аналоги других производителей, при этом монтажная плата не меняется, а изменится только мощность (см. таблицу 1).

После монтажа микросхему укрепляют на радиаторе, роль которого может выполнять задняя стенка корпуса усилителя из алюминиевого сплава. Площадь охлаждающей поверхности должна быть не менее 400 кв. см.

При эксплуатации усилителя следует обратить особое внимание на величину напряжения питания – не более 18 В!

Авторский материал:

И.И.Мосягин. Секреты радиолюбительского мастерства

М. — СОЛОН-Пресс, 2005 г
