Некоторые из наиболее часто задаваемых вопросов, которые мы получаем, касаются защиты IP и рейтингов. Что означает рейтинг IP? Каковы различные рейтинги IP? Как работает рейтинговая система? Мы понимаем, что по этой теме возникает много вопросов, поэтому, чтобы помочь вам лучше понять ее, мы создали это руководство.

Ознакомьтесь с нашими приводами со степенью защиты выше IP65!

IP-рейтинг означает

Международная маркировка защиты, также известная как рейтинг/код IP, представляет собой рейтинг способности продукта противостоять проникновению жидкости и пыли. Определенный IEC/EN 60529, стандарт был разработан Международной электротехнической комиссией и признан во всем мире.

Система рейтинга IP использует 2-значную систему для определения класса защиты для всех продуктов. Первая цифра обозначает защиту от твердых тел, а вторая — от жидкостей. Код IP был разработан для стандартизации рейтингов защиты и ограничения неправильного толкования/искажения характеристик защиты продукта.

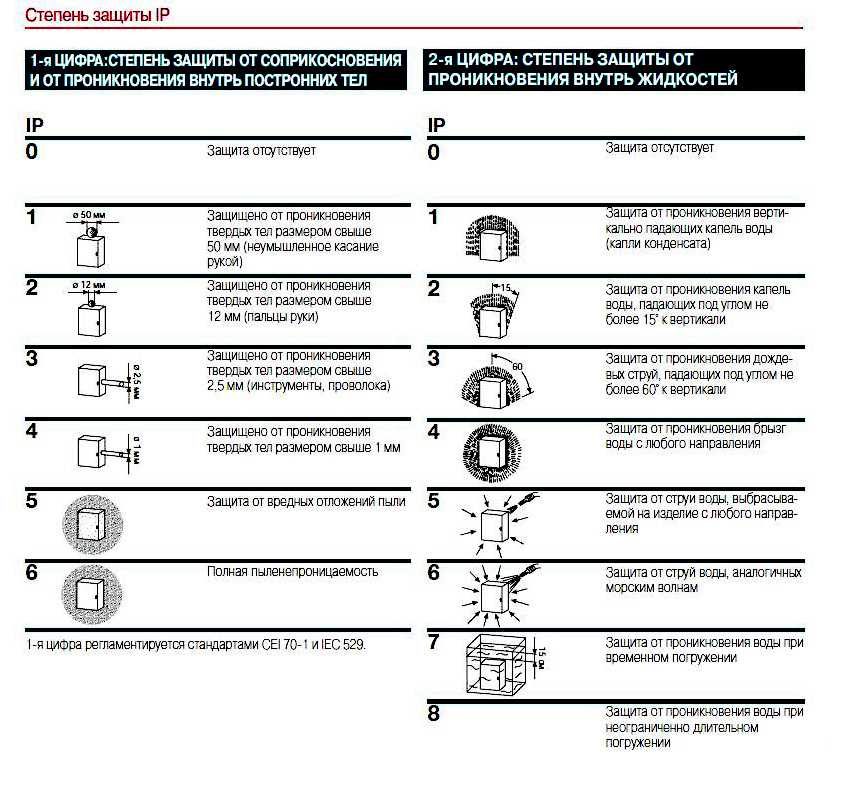

Таблица рейтингов IP

После того, как продукт прошел испытания на утвержденном объекте, он получает определенный числовой рейтинг, который можно расшифровать с помощью приведенной ниже таблицы рейтингов IP:

Ознакомьтесь с нашим полным ассортиментом электрических линейных приводов, подходящих для любого применения!

Что означают цифры рейтинга IP?

Первая цифра

Защита от пыли (первая цифра) может иметь значение от 1 до 6. По мере увеличения этого числа повышается способность изделия противостоять проникновению посторонних предметов/пыли. Например, продукт с классом защиты IP2X может противостоять посторонним предметам размером до 12,5 мм и более, тогда как объект с рейтингом IP6X защищен от пыли. «X» используется для обозначения конкретной области, в которой продукт не тестировался.

Вторая цифра

Защита от жидкости (вторая цифра) соответствует тому же формату, но может иметь значение от 1 до 8. Чем больше число, тем выше защита от проникновения жидкости. Устройства с рейтингом IPX4 могут выдерживать водяные брызги в течение 5 минут. Как видно из диаграммы, существуют определенные требования к углам, давлению и объему, которые необходимо соблюдать во время испытания. Строгая процедура тестирования системы рейтинга IP обеспечивает стандартизацию испытательных центров по всему миру.

Дополнительные буквы

Иногда в конце кода IPXX может быть буква. Это дополнительная буква, и ее можно использовать для обозначения дополнительной информации из стандарта на продукцию. Пожалуйста, ознакомьтесь с таблицей ниже для получения дополнительной информации:





Несколько рейтингов IP для одного продукта?

Некоторые продукты могут иметь несколько рейтингов IP, например мобильные устройства. Обычный рейтинг — IP55/IP57. Это означает, что устройство не смогло пройти тест на проникновение жидкости IPX6. Если единица имеет только один рейтинг, это означает, что она прошла все тесты до указанного числа включительно. Иногда встречается рейтинг IP68M и IP69.K, что означает, что он прошел оба теста.

Водонепроницаемый привод PA-10 — наш самый защищенный линейный привод! Нажмите, чтобы проверить это.



Как тестируются продукты Progressive Automation?

Все линейные приводы Progressive Automations протестированы в соответствии со стандартами защиты от проникновения IEC (Международная электротехническая комиссия). Наши линейные приводы варьируются от IP20 до IP69K. Гусеничный линейный привод PA-18 и мини-гусеничный линейный привод PA-08 имеют степень защиты IP20, поскольку оба имеют открытые корпуса вала, что позволяет воде проникать в устройство. Это иллюстрирует случай, когда блок может удерживать от посторонних предметов, но не имеет защиты от жидкости.

Устройства с классом защиты IP66, такие как линейный привод PA-04 и промышленный мини-привод PA-09, способны противостоять проникновению пыли и жидкости. PA-10 имеет самый высокий класс защиты IP в нашей линейке: IP68M и IP69K. Он может работать под водой и способен противостоять струям воды под высоким давлением, когда он не находится в движении.



Испытание на водонепроницаемость

Испытание на водонепроницаемость проводится путем распыления воды с высоты 3 м через сопло диаметром 12,5 мм в течение 3 минут. Это необычное и маловероятное применение в реальном мире; однако этот тип рейтинга обычно проверяет устройство для использования вне помещений. Важно понимать, что устройства, одобренные для использования на открытом воздухе, могут быть не в состоянии справиться с экстремальными погодными условиями, такими как очень высокие/низкие температуры и ситуации, связанные с сильными волнами/мойкой под давлением.

Однако степень защиты IP69K рассчитана на промывку водой под высоким давлением и при высокой температуре. Он был разработан для работы в самых экстремальных условиях. Еще одно замечание заключается в том, что код IP не проверяет устойчивость к внешним воздействиям/атмосферным воздействиям во время сезонных изменений и в течение длительных периодов времени (например, несколько лет на открытом воздухе в течение нескольких сезонов).

Все линейные приводы Progressive Automations разработаны и испытаны для стационарной защиты. Когда привод находится в движении, ходы могут втягивать воду в корпус вала, позволяя воде проникнуть в двигатель постоянного тока, что может привести к непоправимому повреждению. Важно не эксплуатировать приводы, когда они мокрые/влажные, чтобы избежать какого-либо повреждения водой. Однако модель PA-10 имеет степень защиты IP68M, что означает, что привод может работать под водой и имеет защиту от проникновения воды.



Final Word

С помощью таблицы маркировки международной защиты линейные приводы и другие продукты могут быть выбраны для различных применений с уверенностью и пониманием истинных возможностей продуктов. Важно выбрать линейный привод с соответствующими характеристиками для предполагаемой среды и любых потенциальных опасностей, которые могут возникнуть. Если вам нужна дополнительная информация о наших продуктах и ​​их рейтингах IP, свяжитесь с нашим отделом продаж по адресу [email protected].

Классы защиты от проникновения, IP-коды и стандарты

Что означает защита от проникновения?

Степень, в которой электрическое оборудование предотвращает проникновение, т. е. проникновение жидкостей и твердых тел, называется классом защиты от проникновения. Попадание жидкости и/или твердых частиц в электрооборудование может не только нанести вред оборудованию, но и быть опасным для оператора. Поэтому при покупке электрооборудования, будь то двигатель, передатчик, выключатель или сигнальный маяк, важно знать, какую степень защиты от проникновения предлагает изделие.


Объяснение терминологии защиты от проникновения

Аббревиатура IP очень часто используется для защиты от проникновения. Как видно из приведенных ниже таблиц и диаграмм IP-защиты, различным степеням защиты присваиваются рейтинги, которые по-разному называются классами IP, кодами IP, классами IP, номерами IP или даже классами IP. Все они означают одно и то же.

В Северной Америке для защиты от проникновения используется классификация NEMA, и иногда делается ссылка на номер nema или рейтинг nema прибора.


Каковы стандарты защиты от проникновения (IP)?

Применимыми европейскими стандартами для защиты от внешних воздействий являются:
— BS EN 60529:1992 Спецификация степеней защиты, обеспечиваемых корпусами
— IEC (Международная электротехническая комиссия) 60529 Спецификация степеней защиты, обеспечиваемых корпусами.

В США Национальная ассоциация производителей электрооборудования (NEMA) определяет типы корпусов в стандарте NEMA номер 250. NEMA — торговая ассоциация США, представляющая интересы производителей электротехнической продукции, используемой для производства, передачи и распределения, управления и конечного оборудования. -использование электроэнергии.

Международная организация по стандартизации публикует ISO 20653. Этот стандарт применяется к степеням защиты (код IP), обеспечиваемым корпусами электрооборудования дорожных транспортных средств, поэтому далее на этой странице не обсуждается.

Другим стандартом, часто цитируемым в нефтегазовой отрасли, является Shell DTS:01 «График испытаний электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления». Этот отраслевой стандарт более подробно обсуждается ниже.





Как оценивается защита от проникновения?

Номер «IP», или, как его обычно называют, рейтинг IP, используется для указания предлагаемой защиты от окружающей среды. Степень защиты IP состоит из двух цифр, первая из которых относится к защите от проникновения твердых предметов, а вторая — от проникновения жидкости. Чем выше число, тем лучше защита.


Как отображается маркировка защиты от проникновения?

Степень защиты IP обозначается буквами и цифрами, например, IP54 или IP65C. Дефисы в кодах IP не используются, поэтому IP-35 пишется неправильно. В приведенной ниже таблице разбивки IP-кодов показано, как составляются коды защиты от проникновения:

Что означает IP-код?

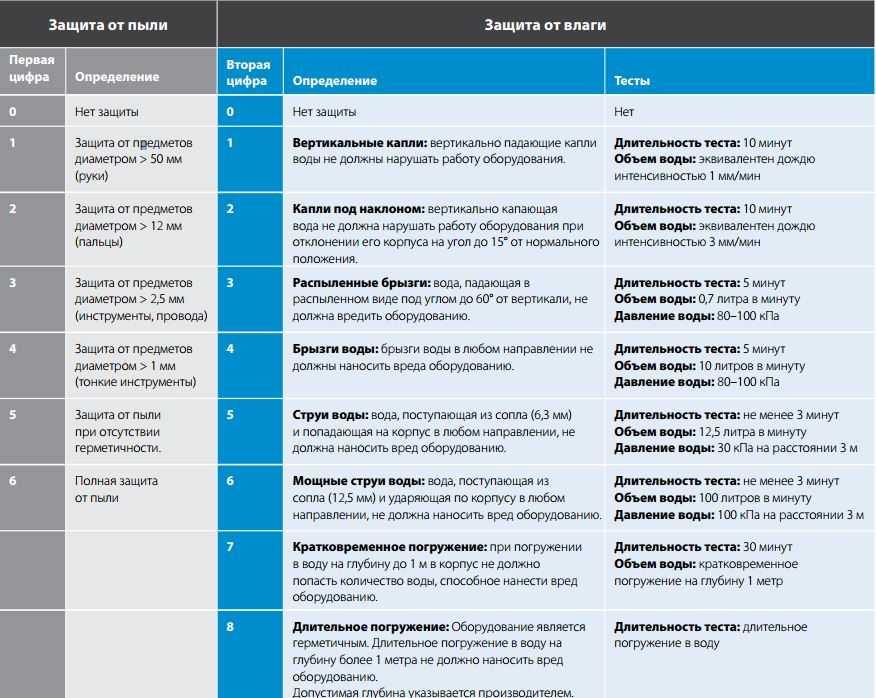

В приведенной ниже таблице «Защита от проникновения» указана степень защиты, соответствующая двум цифрам, используемым в степени защиты IP. Используя эту таблицу рейтинга IP, мы можем ответить на такие вопросы, как:

Что означает IP54?

Это означает, что оборудование защищено от пыли и брызг воды со всех сторон.

Является ли IP67 водонепроницаемым?

В данном случае вторая цифра говорит нам о том, что прибор защищен от погружения в жидкость на глубину до 1 метра. Так что да, довольно водостойкий.

В чем разница между рейтингами Nema и IP?

Степени защиты IEC и NEMA нельзя полностью сравнивать как эквивалентные номиналы. Стандарт NEMA включает тесты на условия окружающей среды, такие как механические повреждения, коррозия, ржавчина, образование льда и т. д. Однако в качестве руководства можно использовать следующую таблицу соответствия рейтингов IP и NEMA:



Shell UK Exploration and Production LTD разработала тест для электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления, который получил широкое распространение. Целью испытания является обеспечение того, чтобы воздействие на оборудование тяжелых условий не приводило к проникновению воды в количествах, которые могут привести к тому, что оборудование станет потенциальным источником воспламенения при воздействии на него легковоспламеняющейся атмосферы.
Это испытание считалось более обременительным, чем любое из испытаний на защиту от проникновения, которые уже проводились в соответствии со стандартом IEC 60529, поскольку более длительное воздействие типичной морской и прибрежной среды часто влекло за собой более обременительные условия, чем те, которые предусмотрены IEC 60529. Если оборудование, скорее всего, будет подвержено наводнениям, тогда следует указать DTS:01, а не IP68.

Для того, чтобы пройти испытание Shell на устойчивость к наводнениям, производители распределительных коробок и кабельных вводов внедрили новые конструкции своего оборудования и построили специальные испытательные установки.


Техническая библиотека

На следующих страницах сайта Control and Instrumentation.com приведены более подробные сведения о других факторах окружающей среды при выборе приборов, распределительных коробок и корпусов проводки: Директива



Поделитесь этой страницей с коллегами



Магазин технических книг

Тем, кто хочет углубиться в выбор электрических компонентов и их установку, будут интересны следующие книги с Amazon:

Правила электромонтажа IET: пояснения и иллюстрации


ATEX — Взрывоопасные среды: оценка риска, контроль и соответствие


Практическое электрооборудование и установки во взрывоопасных зонах


Степень защиты IP | Ваше полное руководство по рейтингам IP

Содержимое

01

Введение

02

Таблица рейтинга IP

03

Что такое рейтинг IP?

04

Понимание IP-номеров и дополнительных букв

05

Множественные и альтернативные рейтинги

06

Приложения

07

Испытание на водонепроницаемость

08

Испытание на водонепроницаемость

09

Резюме

Введение

Степень защиты IP присваивается любому продукту, который требует электричества или имеет движущиеся части, или и то, и другое. Рейтинг IP содержит в себе ряд информации, где каждая буква и цифра имеют свое собственное значение, и каждая относится к его способности противостоять элементам во время «использования». Это очень важно для некоторых продуктов в некоторых приложениях. Но не во всех.

Для многих типов потребительских товаров и промышленного оборудования кожухи или ограждения, защищающие внутренние электрические части и механизмы, являются еще одним фактором, определяющим их общую оценку качества.

В частности, электрические шкафы оцениваются в соответствии с их собственным стандартом, известным как степень защиты IP.

Рейтинг IP содержит ряд букв и цифр, каждая из которых имеет собственное значение, указанное ниже. Вы сможете расшифровать, какие условия может выдержать оборудование или объект, а какие нет, как оно было испытано и надежно ли оно в пыльной или влажной среде. Вы также узнаете, защищен ли ваш человек от случайного контакта с потенциально опасным оборудованием.

Эта мощная комбинация букв и цифр применяется везде, от ноутбука или телефона, с которого вы читаете, до оборудования, из которого построен ваш дом. Они даже применяются к компонентам внутри компонентов, таких как приводы — устройства, которые помогают создавать движение, приводимое в действие водой, воздухом или электричеством.

Эти устройства — исполнительные механизмы — встречаются в еще большем количестве предметов и оборудования вокруг вас и в отраслях, в которых вы работаете, чем вы могли себе представить.

Если вы отвечаете за использование приводов, понимание степени защиты IP имеет решающее значение для выбора подходящего привода для эффективной и действенной работы, будь то подставка для телевизора, открыватель багажника автомобиля или подъемник люка яхты.

В этой статье будет рассмотрено, что такое рейтинг IP, как его понимать, его сравнение с другими классами, его применение, его отношение к приводам и различные методы тестирования. Он также проходит через общие термины, такие как «атмосферостойкий», «водостойкий» и «водонепроницаемый».

Читайте дальше.

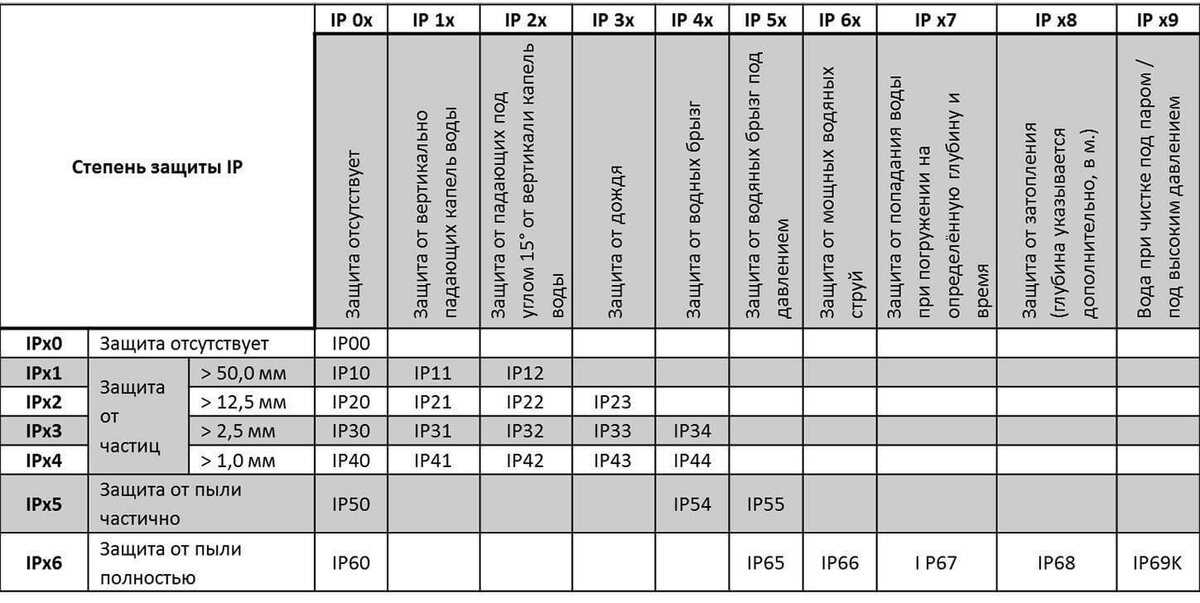

Таблица рейтинга IP

Так что же означает каждое число в рейтинге IP?

Вот разбивка.

Первая цифра	Защита от твердых частиц	Вторая цифра	Защита от проникновения жидкости
0	Без специальной защиты	0	Без защиты
1	Защита от крупных частей тела, например рук, за исключением случаев преднамеренного доступа, и твердых тел диаметром более 50 мм	1	Защита от попадания капель воды на предмет при вертикальной установке на поворотном столе и вращении со скоростью 1 повторение в минуту
2	Защита от пальцев или твердых частиц длиной до 80 мм и диаметром до 12 мм	2	Защита от вертикально капающей воды, когда предмет наклонен на 15 градусов от его нормального положения
3	Защита от инструментов, проводов или предметов диаметром более 2,5 мм	3	Защита от брызг воды под любым углом до 60 градусов от вертикали, независимо от того, является ли эта струя колеблющейся или имеет уравновешенный экран
4	Защита от твердых предметов шириной 1 мм, таких как провода, гвозди, шурупы, более крупные насекомые или другие предметы	4	Защита от разбрызгивания воды с любого направления, от качающегося приспособления или приспособления с форсункой без экрана
5	Частичная защита от пыли, которая может повредить оборудование	5	Защита от водяных струй при попадании форсунок диаметром 6,3 мм на корпус с любого направления
6	Полная защита от пыли и других мелких частиц	6	Защита от мощных струй воды, т. е. с соплом 12,5 мм, выбрасывающим воду с любого направления
		6К	Защита от мощных струй воды с повышенным напором с помощью насадки 6,3 мм, выброса воды с любого направления или повышенного давления
		7	Защита от попадания воды при погружении на глубину до 1м
		8	Защита от проникновения воды при погружении на глубину более 1 м
		9К	Защита от мощных высокотемпературных струй воды, на близком расстоянии и при высоких температурах
Х	Время от времени вместо первой или второй цифры может стоять X, что означает, что информация недоступна, не предоставлена ​​или не проверена, например, IPX4 или IP5X

Дополнительные буквы

Иногда производители проверяют дополнительную информацию о защите, хотя эта информация обычно опускается.

Письмо	Дополнительная информация
А	Тыльная сторона ладони
Б	Палец
С	Инструмент
Д	Провод
Ф	Маслостойкий
Н	Устройство высокого напряжения
М	Контроль устройства во время испытания водой
С	Устройство стоит на месте во время испытания водой
Ш	Погодные условия

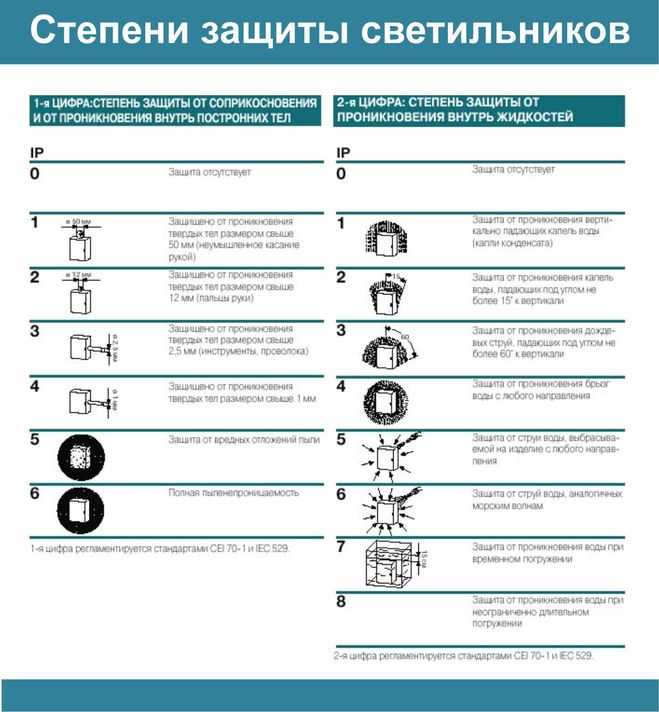

Таблица рейтингов IP

Что такое рейтинг IP?

«IP» в рейтинге IP означает Защита от проникновения . За буквами IP следуют две цифры, например, IP67 или IP59k и т. д.

Степень защиты IP является «стандартом» в соответствии с международным стандартом EN 60529, британским стандартом BS EN 60529:1992 и европейским стандартом IEC 60509:1989. указывает «степени защиты, обеспечиваемые корпусами электрооборудования». Эта защита относится к индивидуальной защите от доступа к опасным частям в оболочке и защите частей внутри оболочки от проникновения (входа) твердых посторонних предметов и влаги.

Стандарт определяет уровень защиты для ряда корпусов, включая пластиковую упаковку, чехлы для iPhone и линейные приводы. А четыре-пять буквенно-цифровых комбинаций предоставляют много информации об эффективности герметизации этих элементов.

Как классифицируется номер рейтинга IP

Каждое число, следующее за «IP», имеет особое значение. Первая цифра указывает на защиту от движущихся частей или твердых частиц, таких как пыль, инструменты или мусор. Диапазон чисел составляет от 0 до 6, что обеспечивает наименьшую или наибольшую защиту соответственно.

Вторая цифра указывает уровень защиты от влаги/жидкости, такой как брызги, капли или полное погружение в воду. Это число находится в диапазоне от 0 до 9k, что означает от минимальной до максимальной защиты соответственно.

Иногда номера рейтингов IP содержат дополнительную букву или X для отсутствующей или дополнительной информации о защите. Подробнее об этом позже.

Как получить рейтинг IP?

Производители не могут присвоить своим товарам номер IP без предварительного тестирования своих товаров. Это тестирование проводит сторонняя независимая и сертифицированная компания.

Однако нет необходимости тестировать IP все элементы. В конечном счете, тестирование продуктов связано с затратами, что может привести к завышению базовой цены вашего товара.

Зачем вам присваивать своим продуктам рейтинг IP?

Рейтинг IP позволяет производителям заявлять о защите своей продукции, подтверждаемой независимой и заслуживающей доверия третьей стороной.

Эта уверенность может иметь большое значение для потребителя, чтобы он доверял продукту или предмету и склонял их к выбору вас в качестве поставщика.

Он также распутывает двусмысленные или расплывчатые утверждения, такие как «пылестойкий» или «водонепроницаемый», которые можно использовать в качестве маркетингового языка, поскольку рейтинг IP говорит вам, на какой уровень защиты или «защиты» вы можете рассчитывать.

Кроме того, информирование пользователя о продукте с помощью рейтинга IP может быть полезной мерой безопасности, поскольку он предоставляет им информацию о возможном проникновении посторонних предметов, что в некоторых случаях может предотвратить повреждение оборудования или травмы.

Понимание IP-номеров и дополнительных букв

Итак, теперь вы знаете, что означает каждый номер рейтинга IP, что это означает на практике? Каковы приемлемые и общие рейтинги IP, принятые производителями?

Стандарты для конкретных изделий

Типовые классы защиты IP зависят от типа корпуса и назначения. Возьмем рынок лампочек. Степень защиты IP44 считается адекватной для лампочек, поскольку она обеспечивает личную защиту и защиту от брызг воды, что необходимо для всего, что работает от электричества. Тем не менее, вы вряд ли и не должны вешать его над ванной, чтобы избежать выхода воды.

Это не означает, что более высокий рейтинг, такой как IP65, не лучше для защиты от частиц пыли и большей защиты от влаги.

Некоторые корпуса, даже электрические, требуют своего рода промывки, и чтобы выдержать это, ищите рейтинг IP, оканчивающийся на 6: защита от прямых струй воды под высоким давлением, обычно IP56 или IP66.

Эти дополнительные буквы

Помните, что иногда производители добавляют дополнительные буквы для обозначения других средств защиты. Давайте уточним.

Следующие буквы используются для обозначения защиты персонала от доступа к опасным частям тела или инструментов, как показано ниже:

A — Тыльная сторона ладони

B — Палец

C — Инструмент

D — Проволока

Затем следуют буквы, указывающие на дополнительную информацию о том, какую защиту предлагает изделие:

F — «Маслостойкий» обозначает особый тип сопротивления жидкости и обычно применяется в случае резины, которая поглощает масло, вызывая набухание, что может повлиять на производительность. относительно его предполагаемой функции. Маслостойкость часто означает частичную стойкость, и некоторое поглощение все еще вероятно, но с минимальным влиянием на производительность.

H — «Высоковольтное устройство» означает, что оно может выдерживать скачки напряжения свыше 50 кВ. Кабели высокого напряжения являются ярким примером того, где вы найдете этот рейтинг.

M — «Контроль устройства во время тестирования водой» означает, что функциональность устройства контролируется во время погружения в воду или иным образом проверяется водой, и оказывается, что оно продолжает работать. Приводы обычно используют эту дополнительную букву в своих рейтингах.

S — «Устройство стоит неподвижно во время испытания водой» указывает на отсутствие движения во время испытания и может встречаться на различных типах переключателей.

W — «Погодные условия» — дополнительная буква, используемая для обозначения предметов, защищенных от непогоды. Как и гидроизоляция, защита от атмосферных воздействий является широко востребованной функцией в продуктах. Его можно обозначить буквой W, поскольку предметы с более низким рейтингом IP также могут быть защищены от атмосферных воздействий, если они обеспечивают защиту от вертикально падающего дождя, брызг или легкого ветра, который может сдуть мусор на предмет.

Хотя дополнительные буквы редко используются в более широкой области рейтингов IP, они будут время от времени включаться, особенно в случае приводов, которые работают во всех типах сред, в том числе на открытом воздухе и в воде. Они также связаны с движением и, возможно, с высоким напряжением в случае приводов с электрическим приводом, поэтому эти дополнительные буквы являются полезным ориентиром.

Множественные и альтернативные рейтинги

Следует помнить о наличии нескольких рейтингов IP или другого набора стандартов вместо рейтинга IP. Нет причин смущаться, вот что происходит.

Различные степени защиты IP

Если вы покупаете сотовое устройство и видите две степени защиты, например, IP55/IP57, следует отметить, что испытание на проникновение жидкости для 6 не применяется, и не доказано, что оно выдерживает мощную воду струи, в том числе при повышенном давлении. Тем не менее, он выжил после погружения в воду.

Одиночный рейтинг IP означает, что все другие тесты были пройдены до этого уровня включительно.

Рейтинг NEMA

На производстве существует два рейтинга, когда дело доходит до оценки уровня защиты корпусов, второй рейтинг NEMA.

Отличие от рейтинга NEMA заключается в том, что для определения корпуса используются альтернативные тесты и параметры, а стандарт NEMA 250 ссылается на эти определения.

NEMA означает Национальную ассоциацию производителей электрооборудования — торговую ассоциацию американских производителей электрооборудования, которая выступает в качестве группы по защите интересов и устанавливает стандарты.

Опубликовано более 600 таких стандартов, в том числе в отношении электрических соединений. Наиболее знакомым стандартом, вероятно, является стандарт проектирования двух- и трехконтактных вилок Северной Америки.

Разбивка рейтинга NEMA

Ниже приводится разбивка рейтинга NEMA и их возможного эквивалента IP:

1 [IP10] — Корпуса оборудования для использования внутри помещений обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи.

2 [IP11] — Корпуса оборудования для использования внутри помещений обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и до определенной степени защищают оборудование от падающей грязи, капель и легких брызг жидкостей.

3 [IP54] — Корпуса оборудования для внутреннего и наружного использования обеспечивают некоторую защиту персонала от случайного контакта с закрытым оборудованием и в определенной степени защищают оборудование от падающей грязи, дождя, мокрого снега, снега и переносимой ветром пыли и остаются неповрежденными после образования льда на его внешней стороне.

3R [IP14] — Кожухи для оборудования для внутреннего и наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, дождя, мокрого снега и снега, выдерживая повреждения от образования льда на его внешней стороне.

3S [IP54 ] — кожухи для оборудования для внутреннего и наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, дождя, мокрого снега, снега и переносимой ветром пыли, а также выдерживают повреждения от образования льда на внешней стороне корпуса.

4 [IP66] — Корпуса оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, дождя, мокрого снега, снега, переносимой ветром пыли, брызг воды и воды, направляемой из шланга, и выдерживают повреждения от образования льда на внешней стороне корпуса.

4X [IP66] — Кожухи оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, дождя, мокрого снега, снега, переносимой ветром пыли, брызг воды, воды, направляемой из шланга, коррозии и выдерживает повреждения от образования льда на внешней стороне корпуса.

5 [IP52] — корпуса оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и защищают оборудование от падающей грязи, оседающей в воздухе пыли, пуха, волокон и летящих частиц, а также некоторую защиту от капель и легких брызг. жидкостей.

6 [IP67] — Корпуса оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и в определенной степени защищают оборудование от падающей грязи, воды, направляемой из шланга, и проникновения воды при погружении в воду с ограниченной глубины и выдерживает повреждения от образования льда на внешней стороне ограждения.

6P [IP67] — Кожухи оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и в определенной степени защищают оборудование от падающей грязи, воды из шланга и от проникновения воды после длительного погружения в воду при имеет ограниченную глубину и выдерживает повреждения от образования льда на внешней стороне ограждения.

12 и 12K [IP52] — кожухи для оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и в определенной степени защищают оборудование от падающей грязи, циркулирующей пыли, ворса, волокон, летящих частиц и капель. и легкое разбрызгивание жидкости.

13 [IP54] — Корпуса оборудования для внутреннего или наружного использования обеспечивают некоторую защиту персонала от случайного контакта с оборудованием и в определенной степени защищают оборудование от падающей грязи, циркулирующей пыли, пуха, волокон, летящих частиц, распыления, разбрызгивания, просачивание воды, масла и неагрессивных охлаждающих жидкостей.

Классификация по механическому воздействию

В некотором смысле рассмотрение классификации по механическому воздействию является спорным вопросом, поскольку раньше он включался в номер IP, а теперь представляет собой отдельный код, начинающийся с IK.

Тем не менее, стоит отметить стандарт, если вы видите его рядом с рейтингом IP:

[Читать: номер IK — Энергия удара (Джоули) — Эквивалент удара]

00 — Незащищенный — Тест не проводился

01 — 0,15 — 200 г упал до 7,5 см. Пространство

02 — 0,2 — 200 г, упавшее через 10 см. Пространство

03 — 0,35 — 200 г, упавшего в пространство 17,5 см

04 — 0,5 — 200 г, упавшего в пространство

05 — 0,7 г. пробел

06 — 1 — 500 г упало с высоты 20 см

07 — 2 — 500 г упало с высоты 40 см

08 — 5 — 1,7 кг упало с высоты 29,5 см

09 — 10 — 5 кг упало с высоты 200 см2 20–5 кг падает с высоты 40 см

Области применения

Приемлемые и общепринятые классы защиты IP также различаются в зависимости от области применения. Вы можете увидеть заявление о том, что предмет является водонепроницаемым или водостойким. Но какой уровень защиты является водонепроницаемым, и это то же самое, что водонепроницаемость?

Является ли он водонепроницаемым или водонепроницаемым?

Как правило, все, что находится в диапазоне от IP65 до IP67, обычно называют водонепроницаемым, что означает, что оно может, по крайней мере, выдерживать брызги воды и, самое большее, быть погруженным в воду на некоторое время.

Все, что находится между IPX1-4, обеспечивает некоторую степень водонепроницаемости.

Рейтинги IP67 часто используются на рынке средств связи, поэтому он полностью защищен от мелких частиц, таких как пыль и песок, и может выдерживать падение в воду на глубину до 1 метра в течение 30 минут.

Максимальная защита

Когда вам понадобится степень защиты IP69k для максимальной защиты от пыли и воды при высоких температурах?

Эти высокие рейтинги обычно требуются, когда оборудование требует интенсивной промывки и когда важна санитарная обработка оборудования.

Яркими примерами того, где это может произойти, является пищевая промышленность, где вода, химикаты и высокое давление могут нанести вред электрическому оборудованию.

IP67 также является достойным показателем для очков для плавания. Он допускает полное погружение в воду в течение ограниченного периода времени и не содержит пыли и частиц, что важно для видимости.

Однако для дайвинга длительное погружение означает, что очки для плавания со степенью защиты IP67 не помогут, а если вы хотите делать подводные снимки, смартфоны с корпусом, который обычно соответствует стандарту IP67 или IP68, следует оставить на суше. Вместо этого IP69k лучше всего подходит для глубоких сред и сред с высоким давлением, типичных для этих видов деятельности.

Производителям всех типов электрических устройств нужен класс защиты IP, чтобы гарантировать, что их корпус может обеспечить достаточную защиту. Конечно, необходимая защита зависит от назначения корпуса.

Тем не менее, можно сделать несколько общих выводов о соответствующей степени защиты IP для приводов.

Что такое линейные приводы?

Линейный привод — это устройство, которое обеспечивает подвижность за счет преобразования электрической, воздушной или гидравлической энергии в механическую силу.

Приводы используются в приложениях, которые используются для того, чтобы заставить что-то двигаться/поднимать/скользить/опускаться, и в основном создавать движение. Именно это приложение вызывает у вас потребность в определенных IP-рейтингах привода.

Пыльные среды

Приводы можно довольно легко найти в пыльных средах, изготовленных из любого количества материалов, будь то ткань, бумага или обычная производственная деятельность.

Приводы по своей конструкции могут хорошо работать в этой среде, включая линейные приводы со штоком и без штока. Кроме того, дополнительные конструктивные особенности, такие как очистители и порты давления, могут повысить уровень защиты от проникновения пыли в оборудование.

Степень защиты привода для запыленных сред?

В заводских условиях, в помещении, минимальная степень защиты IP IP54 является подходящей, поэтому устройство практически пыленепроницаемо и может обеспечить защиту от водяных брызг.

Конечно, чем запыленнее среда, тем выше должна быть первая цифра. Например, если выполняются работы по дереву или на открытом воздухе и, возможно, ветрено. Наружная среда должна обеспечивать дополнительную защиту от проникновения жидкости, такой как мощная струя в случае сильного дождя.

Жидкая среда

Многие приводы можно найти в воде, и вода может попадать на другое оборудование или предметы. Даже когда привод не полностью погружен в жидкость, он все равно может получать водяной пар из любого распыляемого на него продукта, поэтому ему требуется уровень защиты от жидкости в зависимости от контекста и окружающей среды, в которой он находится.

Степень защиты привода для жидкости среды?

Приводы со степенью защиты IP65 будут достаточны для минимального контакта с паром, но для приводов, несущих устройства водяных снарядов.

Некоторые приводы, например те, которые перемещают предметы, могут оказаться на пути водяных снарядов и брызг. В этом случае подходит рейтинг IP66 или IP67.

В других случаях исполнительные механизмы можно найти в оборудовании, где происходят частые промывки, особенно в местах работы с пищевыми продуктами, где санитария и чистота имеют первостепенное значение. В этом случае вам нужны самые высокие рейтинги IP68 и IP69k, чтобы предотвратить контакт с агрессивными химическими веществами, вызывающими проникновение во внутренние механические компоненты.

Испытание на водонепроницаемость

Неблагоприятное воздействие воды на электрические изделия может включать ухудшение работоспособности, если не полную неработоспособность. Это также может вызвать коррозию, запотевание, удары током и возгорание. В случае с такими предметами, как защитные очки, может быть снижение видимости, а в машинах — эффективность смазки.

Существует ряд продуктов, которые, следовательно, должны доказать, по крайней мере, водонепроницаемость, если не полную гидроизоляцию.

Некоторые распространенные продукты, которые позиционируются как водонепроницаемые, включают стандартные электронные устройства, такие как радиоприемники, ноутбуки, телефоны и планшеты. Автомобильные компоненты также должны выдерживать дождь и промывку водой, а одежда и аксессуары, такие как перчатки, сумки и пальто, могут иметь различную степень водонепроницаемости.

Точно так же пыль может вызвать заедание электрооборудования, а чрезмерное количество пыли может привести к непоправимому повреждению.

Типовые испытания на пыленепроницаемость

Испытания на пыленепроницаемость для более высоких степеней защиты IP5X/IP6X проводятся, например, в камерах, в которых циркулирует воздушно-пылевая смесь. Условия в этой камере могут быть от комнатной до высокой температуры — до 100 градусов Цельсия — и высокого давления.

Эти камеры обычно имеют небольшое отверстие, около 80 мм, для подключения кабелей и шлангов к объектам испытаний.

Типовые тесты на водонепроницаемость

Как уже упоминалось, водостойкость означает, что материал затрудняет проникновение воды, но это не означает, что он полностью водонепроницаем.

Водонепроницаемость может быть отражена от IPX1 до IPX4, что указывает на то, что предмет может выдерживать попадание капель воды (IPX1, IPX2) или дождь (IPX3, IPX4).

Типичное испытание на водонепроницаемость может включать испытательный стенд с капающей водой, где вода капает из коробки с насадками диаметром около 0,4 мм. Тестирование может включать в себя как неподвижные предметы, так и предметы на опрокидывающихся и качающихся столах.

Испытательные стенды для защиты от дождя, как правило, включают в себя подачу воды из распылительной головки с колебательным движением на различные расстояния. Тестовый объект также можно вращать.

Испытания на водонепроницаемость

Водонепроницаемость требует более строгих испытаний на проникновение воды, в том числе на мощные водяные струи и полное погружение, что позволяет изделиям, продуктам и компонентам иметь более высокие степени защиты IP — IPX7, IPX8, IPX9k.

Типичные продукты, которые должны пройти испытание на погружение, включают снаряжение для подводного плавания, специальную одежду, такую ​​как куртки Goretex, и промышленное оборудование, используемое для работы в тяжелых условиях, например, в горнодобывающей промышленности. Военная техника также должна пройти строгие испытания погружением.

Пример испытания на погружение IPX7

Изделие со степенью защиты IPX7 должно выдерживать погружение в воду на глубину до 1 метра, при этом любое попадание воды не должно причинять вреда изделию. Детали испытаний могут различаться по температуре, солености, добавлению химикатов или времени погружения, но типичный период времени для этого уровня защиты составляет 30 минут.

Пример испытания на погружение в воду IPX8

Для достижения степени защиты IPX8 изделие должно выдерживать погружение в воду на глубину более 1 метра. Оборудование, предназначенное для гидроизоляции, имеет тенденцию быть герметично закрытым, но это не обязательно означает, что вода не может просочиться сквозь него. Однако испытание погружением должно также определить, вызывает ли какое-либо просачивание вредные последствия.

Почему важны испытания погружением

В то время как некоторое оборудование должно быть водонепроницаемым по функциональности, водонепроницаемость является дополнительной функцией для других предметов, таких как сотовые телефоны или камеры.

Водонепроницаемая марка, подкрепленная рейтингом IP, является мощным маркетинговым инструментом, который дает производителям конкурентное преимущество и побуждает все больше производителей в различных областях расширять границы, разрабатывая более водонепроницаемые корпуса.

Сводка

В заключение, разобраться с рейтингом IP — это одно. Однако ключ в том, чтобы оценить рейтинг IP, который вы должны принять для любого конкретного предмета или части оборудования, прежде чем прыгать и стремиться к наивысшему рейтингу. В конце концов, более высокая степень защиты — это здорово, но вы можете упустить другие преимущества, если будете настаивать на более высоком рейтинге IP там, где он не нужен, и, конечно, это связано с затратами.

Чтобы понять, какой рейтинг IP вам нужен, вы должны понимать контекст, в котором используется предмет. Факторы, которые следует учитывать, — это количество пыли или движущихся твердых частиц и воды, насколько уязвимы предмет или оборудование, потенциальный вред для него при воздействии этих элементов и потенциальный вред для вас, если вы случайно соприкоснетесь с ним.

Кроме того, помните, что некоторые компании продают свои товары водонепроницаемыми, когда это является дополнительным преимуществом, а не необходимостью для удобства использования.

Степень защиты IP особенно важна для приводов, но и здесь существует особенно высокая степень изменчивости.

Определите, для чего используется ваш привод, например, будет ли он погружен в воду или окружен летающими бревнами.

Таким образом, определение того, какой класс защиты IP вам нужен, является вашей отправной точкой при выборе продукта, а не тем, к чему вас обязательно должен подтолкнуть производитель.

Для получения дополнительной информации о линейном приводе FIRGELLI® посетите наш основной веб-сайт здесь.

боковая панель продукта

Метки:

• промышленный

Поделиться этой статьей

Нужна помощь в поиске подходящего привода?

Мы прецизионно проектируем и производим нашу продукцию, чтобы вы могли получать цены напрямую от производителя.
