Таблица подбора кабеля по току и мощности. Выбор кабеля по току и мощности: расчет сечения и подбор для электропроводки

Как правильно рассчитать сечение кабеля по току и мощности. Какие факторы влияют на выбор сечения проводника. Как подобрать кабель для электропроводки в доме или на производстве. Какие таблицы использовать для определения допустимой токовой нагрузки.

Основные факторы при выборе сечения кабеля

При подборе кабеля для электропроводки необходимо учитывать несколько ключевых факторов:

• Величина тока, который будет протекать по кабелю
• Мощность подключаемой нагрузки
• Допустимое падение напряжения
• Условия прокладки кабеля (открытая, скрытая, в трубе и т.д.)
• Температура окружающей среды
• Материал жилы (медь или алюминий)
• Тип изоляции кабеля

Рассмотрим подробнее, как каждый из этих факторов влияет на выбор сечения проводника.

Расчет сечения кабеля по току

Величина тока является одним из определяющих параметров при выборе сечения кабеля. Чем больше ток, тем большее сечение жилы требуется.

Для расчета тока используется формула:

I = P / (U * cos φ)

где:

• I — ток, А
• P — мощность нагрузки, Вт
• U — напряжение сети, В
• cos φ — коэффициент мощности нагрузки

После определения расчетного тока, необходимо выбрать ближайшее большее стандартное сечение жилы по справочным таблицам допустимых токовых нагрузок.

Подбор кабеля по мощности нагрузки

При известной мощности подключаемой нагрузки можно рассчитать необходимое сечение кабеля по формуле:

S = P * L / (γ * U² * ΔU)

где:

• S — сечение жилы, мм²
• P — мощность нагрузки, Вт
• L — длина кабеля, м
• γ — удельная проводимость материала жилы, м/Ом*мм²
• U — напряжение сети, В
• ΔU — допустимая потеря напряжения, %

После расчета выбирается ближайшее большее стандартное сечение.

Учет условий прокладки кабеля

Способ прокладки кабеля существенно влияет на его допустимую токовую нагрузку. При открытой прокладке теплоотвод лучше, поэтому допустимый ток выше. В закрытых трубах или при скрытой проводке нагрев кабеля увеличивается, что снижает допустимый ток.

В зависимости от условий прокладки вводятся поправочные коэффициенты к табличным значениям допустимых токов:

• Открытая прокладка — 1,0
• Скрытая проводка — 0,85
• Прокладка в трубе — 0,7-0,8

Влияние температуры окружающей среды

С повышением температуры окружающей среды нагрев кабеля усиливается, что снижает его пропускную способность. При выборе сечения необходимо учитывать фактическую температуру в месте прокладки.

Для температур, отличных от нормальной (25°C), применяются температурные коэффициенты:

• 20°C — 1,04
• 30°C — 0,96
• 40°C — 0,87
• 50°C — 0,77

Таблицы для выбора сечения кабеля

Для удобства подбора кабелей разработаны специальные таблицы, позволяющие определить необходимое сечение по току нагрузки. Ниже приведен пример такой таблицы для медных проводов с ПВХ изоляцией:

Сечение, мм2	Допустимый ток, А
1,5	19
2,5	27
4	38
6	46
10	70

При использовании таблиц необходимо учитывать поправочные коэффициенты на условия прокладки и температуру.

Особенности выбора кабеля для бытовой проводки

При подборе кабеля для домашней электропроводки рекомендуется придерживаться следующих правил:

• Для розеточных групп использовать медный кабель сечением не менее 2,5 мм
  2
• Для осветительных цепей допускается сечение 1,5 мм²
• Для мощных потребителей (электроплита, бойлер) — не менее 4-6 мм²
• Вводной кабель — от 10 мм² и выше в зависимости от нагрузки

Важно не экономить на сечении проводов, так как недостаточное сечение может привести к перегреву кабеля и пожару.

Выбор кабеля для промышленных объектов

При проектировании электроснабжения промышленных предприятий выбор кабелей осуществляется на основе детальных расчетов с учетом следующих факторов:

• Расчетная мощность и ток нагрузки
• Категория надежности электроснабжения
• Условия окружающей среды
• Способ прокладки кабельных линий
• Требования по пожарной безопасности

Для силовых кабельных линий обычно применяются кабели с алюминиевыми жилами большого сечения. Медные кабели используются в особо ответственных цепях.

Заключение

Правильный выбор сечения кабеля имеет важное значение для обеспечения надежности и безопасности электроснабжения. При подборе необходимо учитывать множество факторов и производить точные расчеты. Использование специализированных таблиц и программ существенно упрощает эту задачу.

Рекомендуется всегда закладывать некоторый запас по сечению кабеля для возможного увеличения нагрузки в будущем. Экономия на кабеле может привести к серьезным проблемам, вплоть до пожара. Поэтому при малейших сомнениях лучше выбрать кабель большего сечения.

Таблица подбора сечения кабеля (провода) по электрической мощности или току



Таблица подбора сечения кабеля (провода) по электрической мощности или току

Главная

Таблица подбора сечения кабеля (провода) по электрической мощности или току

Открытая проводка						Сечение кабеля мм²	Закрытая проводка
Медь			Алюминий				Медь			Алюминий
Ток А	Мощность кВт		Ток А	Мощность кВт			Ток А	Мощность кВт		Ток А	Мощность кВт
	220 В	380 В		220 В	380 В			220 В	380 В		220 В	380 В
11	2,4	—	—	—	—	0,5	—	—	—	—	—	—
15	3,3	—	—	—	—	0,75	—	—	—	—	—	—
17	3,7	6,4	—	—	—	1,0	14	3,0	5,3	—	—	—
23	5,0	8,7	—	—	—	1,5	15	3,3	5,7	—	—	—
26	5,7	9,8	21	4,6	7,9	2,0	19	4,1	7,2	14	3,0	5,3
30	6,6	11	24	5,2	9,1	2,5	21	4,6	7,9	16	3,5	6,0
41	9,0	15	32	7,0	12	4,0	27	5,9	10	21	4,6	7,9
50	11	19	39	8,5	14	6,0	34	7,4	12	26	5,7	9,8
80	17	30	60	13	22	10	50	11	19	38	8,3	14
100	22	38	75	16	28	16	80	17	30	55	12	20
140	30	53	105	23	39	25	100	22	38	65	14	24
170	37	64	130	28	49	35	135	29	51	75	16	28



Выбор кабельной продукции

Каталог товаров

Производители

APEYRON

ASD

Camelion

DEKOlabs

Diodtrade

Duracell

Ecola

EKF

Forceberg

GAUSS

Все производители

Будьте в курсе!

Новости, обзоры и акции

Обзоры и советы

Все обзоры и советы

Как правильно пользоваться клеммами WAGO Работает ли УЗО без заземления и в старой проводке? Выбор кабельной продукции

Все обзоры и советы

Главная

Обзоры и советы

Рекомендации, полезные советы

Выбор кабельной продукции

Расчет сечения кабеля по току, мощности

Неправильный выбор сечения кабеля для бытовой проводки приведет к печальным итогам:

1. Излишне толстая жила «ударит» по Вашему карману, т.к. ее погонный метр будет стоить дороже.
2. При неподходящем диаметре проводника (меньшем, чем необходимо), жилы начнут нагреваться и плавить изоляцию,
что вскоре приведет к самовозгоранию электропроводки и короткому замыканию.

Как Вы понимаете, и тот и другой итог неутешительный, поэтому перед монтажом электропроводки в доме и квартире
 необходимо правильно рассчитать сечение кабеля в зависимости от мощности, силы тока и длины линии.

Расчет по мощности электроприборов

Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов.
 Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы,
 то в скором времени аварии не избежать.
Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого
 прибора отдельно (плиты, телевизора, светильников, пылесоса и т. д.). После этого все значения суммируются, и готовое число используется
 для выбора кабеля с жилами с оптимальной площадью поперечного сечения.
Формула расчета имеет вид:
Pобщ = (P1+P2+P3+…+Pn)*0.8,
Где: P1..Pn–мощность каждого прибора, кВт
Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%. Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.

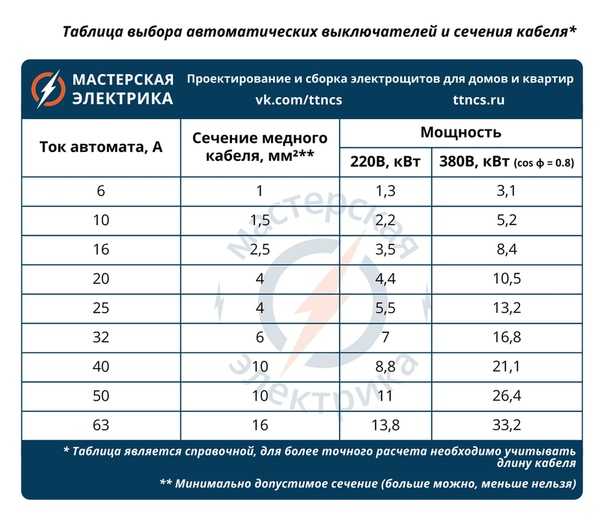

Таблица выбора сечения кабеля по мощности:

Данные таблицы достаточно условны и высчитаны исходя из условия что провод Гостовский!!!!


Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные.
Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.

Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:

   Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт.
 Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки.
Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.
Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении.
То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка.
 В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.
Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!

Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин.
 При монтаже открытой электропроводки допустимые токовые нагрузки и мощность будут значительно большими, чем при прокладке проводки в трубе(в штобе)
Повторимся, любой расчет сечения проводится для конкретного прибора или их группы.

Личные рекомендации….. Используйте только кабель и провод сделанный по ГОСТ!!!
