Таблица резисторов по цветам: Полное руководство по маркировке резисторов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как расшифровать цветовую маркировку резисторов. Какие бывают типы маркировки резисторов. Как рассчитать номинал резистора по цветным полоскам. Какие параметры указываются в маркировке резисторов.

Содержание

Что такое маркировка резисторов и зачем она нужна

Маркировка резисторов — это способ обозначения основных параметров резистора непосредственно на его корпусе. Она позволяет быстро определить номинал сопротивления, допуск и другие характеристики резистора без использования измерительных приборов.

Основные цели маркировки резисторов:

Указание номинального сопротивления
Обозначение допуска (точности)
Маркировка температурного коэффициента сопротивления
Указание максимальной рассеиваемой мощности
Обозначение типа резистора

Правильная расшифровка маркировки позволяет подобрать нужный резистор для конкретной схемы. Это особенно важно при ремонте электронных устройств или разработке новых схем.

Основные типы маркировки резисторов

Существует несколько основных типов маркировки резисторов:

Цветовая маркировка — самый распространенный тип, использующий цветные полоски
Буквенно-цифровая маркировка — применяется на резисторах большой мощности
SMD-маркировка — для резисторов поверхностного монтажа
Маркировка по стандарту IEC 60062 — современный международный стандарт

Рассмотрим подробнее каждый из этих типов маркировки резисторов.

Цветовая маркировка резисторов

Цветовая маркировка — наиболее распространенный способ обозначения параметров резисторов. Она представляет собой несколько цветных полосок на корпусе резистора.

Основные правила расшифровки цветовой маркировки:

Каждый цвет соответствует определенной цифре
Первые две (или три) полоски обозначают значащие цифры
Следующая полоска — множитель
Последняя полоска — допуск

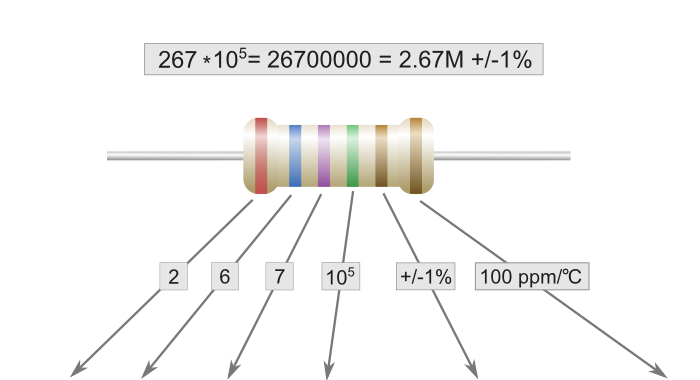

Цветовая маркировка может состоять из 4, 5 или 6 полосок. Чем больше полосок, тем точнее обозначен номинал резистора.

Как расшифровать цветовую маркировку резисторов

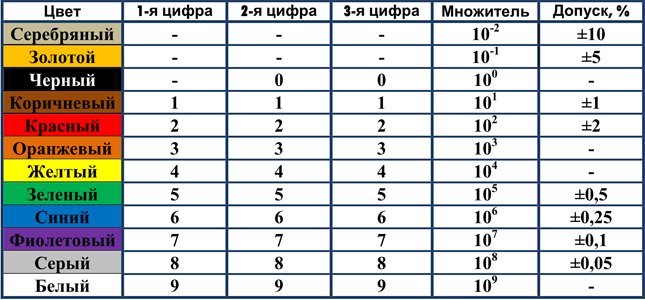

Для расшифровки цветовой маркировки используется специальная таблица соответствия цветов и цифр:

Черный — 0
Коричневый — 1
Красный — 2
Оранжевый — 3
Желтый — 4
Зеленый — 5
Синий — 6
Фиолетовый — 7
Серый — 8
Белый — 9

Чтобы определить номинал резистора, нужно:

Определить первые две (или три) значащие цифры по цвету полосок
Умножить полученное число на множитель, соответствующий цвету третьей (или четвертой) полоски
Определить допуск по цвету последней полоски

Буквенно-цифровая маркировка резисторов

Буквенно-цифровая маркировка обычно применяется на резисторах большой мощности, где сложно нанести цветные полоски. Она состоит из цифр и букв, обозначающих основные параметры резистора.

Основные правила расшифровки буквенно-цифровой маркировки:

Первые цифры — номинальное сопротивление
Буква R обозначает десятичную точку
Буквы K и M обозначают кило- и мегаомы соответственно
Последняя буква — допуск (F — 1%, G — 2%, J — 5% и т.д.)

Например, маркировка «10K» означает резистор номиналом 10 кОм, а «1M5F» — 1.5 МОм с допуском 1%.

SMD-маркировка резисторов

SMD-резисторы (Surface Mounted Device) имеют очень маленькие размеры, поэтому на них применяется специальная маркировка, состоящая из 3 или 4 цифр.

Правила расшифровки SMD-маркировки резисторов:

Первые две (или три) цифры — значащие цифры номинала
Последняя цифра — множитель (степень числа 10)
Буква R обозначает десятичную точку

Например, маркировка «103» означает резистор 10 * 10^3 = 10 кОм, а «4R7» — 4.7 Ом.

Международный стандарт маркировки IEC 60062

Стандарт IEC 60062 предлагает унифицированную систему маркировки резисторов, конденсаторов и индуктивностей. Он сочетает элементы буквенно-цифровой и цветовой маркировки.

Основные особенности маркировки по IEC 60062:

Использование букв вместо десятичной точки (R, K, M)
Применение буквенных обозначений допуска
Возможность указания температурного коэффициента
Стандартизированная цветовая маркировка

Этот стандарт постепенно вытесняет другие системы маркировки благодаря своей универсальности.

Как рассчитать номинал резистора по маркировке

Чтобы правильно рассчитать номинал резистора по его маркировке, нужно выполнить следующие шаги:

Определить тип маркировки (цветовая, буквенно-цифровая, SMD)
Выделить значащие цифры номинала
Определить множитель
Перемножить значащие цифры и множитель
При необходимости перевести результат в нужные единицы измерения

Например, для резистора с цветовой маркировкой красный-фиолетовый-оранжевый-золотой:

Значащие цифры: красный (2), фиолетовый (7)
Множитель: оранжевый (1000)
Расчет: 27 * 1000 = 27000 Ом = 27 кОм
Допуск: золотой (5%)

Таким образом, это резистор номиналом 27 кОм с допуском 5%.

Таблица резисторов по цветам 4 полосы

17.12.2020 Artman Электроника

Таблица резисторов по цветам 4 полосы

Сопротивление резистора	Обозначение	Первая полоса	Вторая полоса	Третья полоса	Четвёртая полоса, допуск
.22 ohm	R22	Красный	Красный	Серебряный	Кор,Кр,Зол,Сер
.27 ohm	R27	Красный	Фиолетовый	Серебряный	Кор,Кр,Зол,Сер
.33 ohm	R33	Оранжевый	Оранжевый	Серебряный	Кор,Кр,Зол,Сер
.39 ohm	R39	Оранжевый	Белый	Серебряный	Кор,Кр,Зол,Сер
. 47 ohm	R47	Жёлтый	Фиолетовый	Серебряный	Кор,Кр,Зол,Сер
.56 ohm	R56	Зелёный	Синий	Серебряный	Кор,Кр,Зол,Сер
.68 ohm	R68	Синий	Серый	Серебряный	Кор,Кр,Зол,Сер
.82 ohm	R82	Серый	Красный	Серебряный	Кор,Кр,Зол,Сер
1.0 ohm	1R0	Коричневый	Чёрный	Золотой	Кор,Кр,Зол,Сер
1.1 ohm	1R1	Коричневый	Коричневый	Золотой	Кор,Кр,Зол,Сер
1.2 ohm	1R2	Коричневый	Красный	Золотой	Кор,Кр,Зол,Сер
1. 3 ohm	1R3	Коричневый	Оранжевый	Золотой	Кор,Кр,Зол,Сер
1.5 ohm	1R5	Коричневый	Зелёный	Золотой	Кор,Кр,Зол,Сер
1.6 ohm	1R6	Коричневый	Синий	Золотой	Кор,Кр,Зол,Сер
1.8 ohm	1R8	Коричневый	Серый	Золотой	Кор,Кр,Зол,Сер
2.0 ohm	2R0	Красный	Чёрный	Золотой	Кор,Кр,Зол,Сер
2.2 ohm	2R2	Красный	Красный	Золотой	Кор,Кр,Зол,Сер
2.4 ohm	2R2	Красный	Жёлтый	Золотой	Кор,Кр,Зол,Сер
2. 7 ohm	2R7	Красный	Фиолетовый	Золотой	Кор,Кр,Зол,Сер
3.0 ohm	3R0	Оранжевый	Чёрный	Золотой	Кор,Кр,Зол,Сер
3.3 ohm	3R3	Оранжевый	Оранжевый	Золотой	Кор,Кр,Зол,Сер
3.6 ohm	3R6	Оранжевый	Синий	Золотой	Кор,Кр,Зол,Сер
3.9 ohm	3R9	Оранжевый	Белый	Золотой	Кор,Кр,Зол,Сер
4.3 ohm	4R3	Жёлтый	Оранжевый	Золотой	Кор,Кр,Зол,Сер
4.7 ohm	4R7	Жёлтый	Фиолетовый	Золотой	Кор,Кр,Зол,Сер
5. 1 ohm	5R1	Зелёный	Коричневый	Золотой	Кор,Кр,Зол,Сер
5.6 ohm	5R6	Зелёный	Синий	Золотой	Кор,Кр,Зол,Сер
6.2 ohm	6R2	Синий	Красный	Золотой	Кор,Кр,Зол,Сер
6.8 ohm	6R8	Синий	Серый	Золотой	Кор,Кр,Зол,Сер
7.5 ohm	7R5	Фиолетовый	Зелёный	Золотой	Кор,Кр,Зол,Сер
8.2 ohm	8R2	Серый	Красный	Золотой	Кор,Кр,Зол,Сер
9.1 ohm	9R1	Белый	Коричневый	Золотой	Кор,Кр,Зол,Сер
10 ohm	10R	Коричневый	Чёрный	Чёрный	Кор,Кр,Зол,Сер
11 ohm	11R	Коричневый	Коричневый	Чёрный	Кор,Кр,Зол,Сер
12 ohm	12R	Коричневый	Красный	Чёрный	Кор,Кр,Зол,Сер
13 ohm	13R	Коричневый	Оранжевый	Чёрный	Кор,Кр,Зол,Сер
15 ohm	15R	Коричневый	Зелёный	Чёрный	Кор,Кр,Зол,Сер
16 ohm	16R	Коричневый	Синий	Чёрный	Кор,Кр,Зол,Сер
18 ohm	18R	Коричневый	Серый	Чёрный	Кор,Кр,Зол,Сер
20 ohm	20R	Красный	Чёрный	Чёрный	Кор,Кр,Зол,Сер
22 ohm	22R	Красный	Красный	Чёрный	Кор,Кр,Зол,Сер
24 ohm	24R	Красный	Жёлтый	Чёрный	Кор,Кр,Зол,Сер
27 ohm	27R	Красный	Фиолетовый	Чёрный	Кор,Кр,Зол,Сер
30 ohm	30R	Оранжевый	Чёрный	Чёрный	Кор,Кр,Зол,Сер
33 ohm	33R	Оранжевый	Оранжевый	Чёрный	Кор,Кр,Зол,Сер
36 ohm	36R	Оранжевый	Синий	Чёрный	Кор,Кр,Зол,Сер
39 ohm	39R	Оранжевый	Белый	Чёрный	Кор,Кр,Зол,Сер
43 ohm	43R	Жёлтый	Оранжевый	Чёрный	Кор,Кр,Зол,Сер
47 ohm	47R	Жёлтый	Фиолетовый	Чёрный	Кор,Кр,Зол,Сер
51 ohm	51R	Зелёный	Коричневый	Чёрный	Кор,Кр,Зол,Сер
56 ohm	56R	Зелёный	Синий	Чёрный	Кор,Кр,Зол,Сер
62 ohm	62R	Синий	Красный	Чёрный	Кор,Кр,Зол,Сер
68 ohm	68R	Синий	Серый	Чёрный	Кор,Кр,Зол,Сер
75 ohm	75R	Фиолетовый	Зелёный	Чёрный	Кор,Кр,Зол,Сер
82 ohm	82R	Серый	Красный	Чёрный	Кор,Кр,Зол,Сер
91 ohm	91R	Белый	Коричневый	Чёрный	Кор,Кр,Зол,Сер
100 ohm	100R	Коричневый	Чёрный	Коричневый	Кор,Кр,Зол,Сер
110 ohm	110R	Коричневый	Коричневый	Коричневый	Кор,Кр,Зол,Сер
120 ohm	120R	Коричневый	Красный	Коричневый	Кор,Кр,Зол,Сер
130 ohm	130R	Коричневый	Оранжевый	Коричневый	Кор,Кр,Зол,Сер
1 50 ohm	150R	Коричневый	Зелёный	Коричневый	Кор,Кр,Зол,Сер
160 ohm	160R	Коричневый	Синий	Коричневый	Кор,Кр,Зол,Сер
180 ohm	180R	Коричневый	Серый	Коричневый	Кор,Кр,Зол,Сер
200 ohm	200R	Красный	Чёрный	Коричневый	Кор,Кр,Зол,Сер
220 ohm	220R	Красный	Красный	Коричневый	Кор,Кр,Зол,Сер
240 ohm	240R	Красный	Жёлтый	Коричневый	Кор,Кр,Зол,Сер
270 ohm	270R	Красный	Фиолетовый	Коричневый	Кор,Кр,Зол,Сер
300 ohm	300R	Оранжевый	Чёрный	Коричневый	Кор,Кр,Зол,Сер
330 ohm	330R	Оранжевый	Оранжевый	Коричневый	Кор,Кр,Зол,Сер
360 ohm	360R	Оранжевый	Синий	Коричневый	Кор,Кр,Зол,Сер
390 ohm	390R	Оранжевый	Белый	Коричневый	Кор,Кр,Зол,Сер
430 ohm	430R	Жёлтый	Оранжевый	Коричневый	Кор,Кр,Зол,Сер
470 ohm	470R	Жёлтый	Фиолетовый	Коричневый	Кор,Кр,Зол,Сер
510 ohm	510R	Зелёный	Коричневый	Коричневый	Кор,Кр,Зол,Сер
560 ohm	560R	Зелёный	Синий	Коричневый	Кор,Кр,Зол,Сер
620 ohm	620R	Синий	Красный	Коричневый	Кор,Кр,Зол,Сер
680 ohm	680R	Синий	Серый	Коричневый	Кор,Кр,Зол,Сер
750 ohm	750R	Фиолетовый	Зелёный	Коричневый	Кор,Кр,Зол,Сер
820 ohm	820R	Серый	Красный	Коричневый	Кор,Кр,Зол,Сер
910 ohm	910R	Белый	Коричневый	Коричневый	Кор,Кр,Зол,Сер
1. 0 k	1К0	Коричневый	Чёрный	Красный	Кор,Кр,Зол,Сер
1.1 к	1К1	Коричневый	Коричневый	Красный	Кор,Кр,Зол,Сер
1.2 к	1К2	Коричневый	Красный	Красный	Кор,Кр,Зол,Сер
1.3 к	1К3	Коричневый	Оранжевый	Красный	Кор,Кр,Зол,Сер
1.5 к	1К5	Коричневый	Зелёный	Красный	Кор,Кр,Зол,Сер
1.6 к	1К6	Коричневый	Синий	Красный	Кор,Кр,Зол,Сер
1.8 к	1К8	Коричневый	Серый	Красный	Кор,Кр,Зол,Сер
2. 0 k	2K0	Красный	Чёрный	Красный	Кор,Кр,Зол,Сер
2.2 k	2K2	Красный	Красный	Красный	Кор,Кр,Зол,Сер
2.4 k	2K4	Красный	Жёлтый	Красный	Кор,Кр,Зол,Сер
2.7 k	2K7	Красный	Фиолетовый	Красный	Кор,Кр,Зол,Сер
3.0 k	3K0	Оранжевый	Чёрный	Красный	Кор,Кр,Зол,Сер
3.3 k	3K3	Оранжевый	Оранжевый	Красный	Кор,Кр,Зол,Сер
3.6 k	3K6	Оранжевый	Синий	Красный	Кор,Кр,Зол,Сер
3. 9 k	3K9	Оранжевый	Белый	Красный	Кор,Кр,Зол,Сер
4.3 k	4K3	Жёлтый	Оранжевый	Красный	Кор,Кр,Зол,Сер
4.7 k	4K7	Жёлтый	Фиолетовый	Красный	Кор,Кр,Зол,Сер
5.1 k	5K1	Зелёный	Коричневый	Красный	Кор,Кр,Зол,Сер
5.6 k	5K6	Зелёный	Синий	Красный	Кор,Кр,Зол,Сер
6.2 k	6K2	Синий	Красный	Красный	Кор,Кр,Зол,Сер
6.8 k	6K8	Синий	Серый	Красный	Кор,Кр,Зол,Сер
7. 5 k	7K5	Фиолетовый	Зелёный	Красный	Кор,Кр,Зол,Сер
8.2 k	8K2	Серый	Красный	Красный	Кор,Кр,Зол,Сер
9.1 k	9K1	Белый	Коричневый	Красный	Кор,Кр,Зол,Сер
10 k	10K	Коричневый	Чёрный	Оранжевый	Кор,Кр,Зол,Сер
11 k	11K	Коричневый	Коричневый	Оранжевый	Кор,Кр,Зол,Сер
12 k	12K	Коричневый	Красный	Оранжевый	Кор,Кр,Зол,Сер
13 k	13K	Коричневый	Оранжевый	Оранжевый	Кор,Кр,Зол,Сер
15 k	15K	Коричневый	Зелёный	Оранжевый	Кор,Кр,Зол,Сер
16 k	16K	Коричневый	Синий	Оранжевый	Кор,Кр,Зол,Сер
18 k	18K	Коричневый	Серый	Оранжевый	Кор,Кр,Зол,Сер
20 k	20K	Красный	Чёрный	Оранжевый	Кор,Кр,Зол,Сер
22 k	22K	Красный	Красный	Оранжевый	Кор,Кр,Зол,Сер
24 k	24K	Красный	Жёлтый	Оранжевый	Кор,Кр,Зол,Сер
27 k	27K	Красный	Фиолетовый	Оранжевый	Кор,Кр,Зол,Сер
30 k	30K	Оранжевый	Чёрный	Оранжевый	Кор,Кр,Зол,Сер
33 k	33K	Оранжевый	Оранжевый	Оранжевый	Кор,Кр,Зол,Сер
36 k	36K	Оранжевый	Синий	Оранжевый	Кор,Кр,Зол,Сер
39 k	39K	Оранжевый	Белый	Оранжевый	Кор,Кр,Зол,Сер
43 k	43K	Жёлтый	Оранжевый	Оранжевый	Кор,Кр,Зол,Сер
47 k	47K	Жёлтый	Фиолетовый	Оранжевый	Кор,Кр,Зол,Сер
51 k	51K	Зелёный	Коричневый	Оранжевый	Кор,Кр,Зол,Сер
56 k	56K	Зелёный	Синий	Оранжевый	Кор,Кр,Зол,Сер
62 k	62K	Синий	Красный	Оранжевый	Кор,Кр,Зол,Сер
68 k	68K	Синий	Серый	Оранжевый	Кор,Кр,Зол,Сер
75 k	75K	Фиолетовый	Зелёный	Оранжевый	Кор,Кр,Зол,Сер
82 k	82K	Серый	Красный	Оранжевый	Кор,Кр,Зол,Сер
91 k	91K	Белый	Коричневый	Оранжевый	Кор,Кр,Зол,Сер
100 k	100K	Коричневый	Чёрный	Жёлтый	Кор,Кр,Зол,Сер
110 k	110K	Коричневый	Коричневый	Жёлтый	Кор,Кр,Зол,Сер
120 k	120K	Коричневый	Красный	Жёлтый	Кор,Кр,Зол,Сер
130 k	130K	Коричневый	Оранжевый	Жёлтый	Кор,Кр,Зол,Сер
150 k	150K	Коричневый	Зелёный	Жёлтый	Кор,Кр,Зол,Сер
160 k	160K	Коричневый	Синий	Жёлтый	Кор,Кр,Зол,Сер
180 k	180K	Коричневый	Серый	Жёлтый	Кор,Кр,Зол,Сер
200 k	200K	Красный	Чёрный	Жёлтый	Кор,Кр,Зол,Сер
220 k	220K	Красный	Красный	Жёлтый	Кор,Кр,Зол,Сер
240 k	240K	Красный	Жёлтый	Жёлтый	Кор,Кр,Зол,Сер
270 k	270K	Красный	Фиолетовый	Жёлтый	Кор,Кр,Зол,Сер
300 k	300K	Оранжевый	Чёрный	Жёлтый	Кор,Кр,Зол,Сер
330 k	330K	Оранжевый	Оранжевый	Жёлтый	Кор,Кр,Зол,Сер
360 k	360K	Оранжевый	Синий	Жёлтый	Кор,Кр,Зол,Сер
390 k	390K	Оранжевый	Белый	Жёлтый	Кор,Кр,Зол,Сер
430 k	430K	Yello	Оранжевый	Жёлтый	Кор,Кр,Зол,Сер
470 k	470K	Жёлтый	Фиолетовый	Жёлтый	Кор,Кр,Зол,Сер
510 k	510K	Зелёный	Коричневый	Жёлтый	Кор,Кр,Зол,Сер
560 k	560K	Зелёный	Синий	Жёлтый	Кор,Кр,Зол,Сер
620 k	620K	Синий	Красный	Жёлтый	Кор,Кр,Зол,Сер
680 k	680K	Синий	Серый	Жёлтый	Кор,Кр,Зол,Сер
750 k	750K	Фиолетовый	Зелёный	Жёлтый	Кор,Кр,Зол,Сер
820 k	820K	Серый	Красный	Жёлтый	Кор,Кр,Зол,Сер
910 k	910K	Белый	Коричневый	Жёлтый	Кор,Кр,Зол,Сер
1 M	1M0	Коричневый	Чёрный	Зелёный	Кор,Кр,Зол,Сер
1. 1 M	1M1	Коричневый	Коричневый	Зелёный	Кор,Кр,Зол,Сер
1.2 M	1M2	Коричневый	Красный	Зелёный	Кор,Кр,Зол,Сер
1.3 M	1M3	Коричневый	Оранжевый	Зелёный	Кор,Кр,Зол,Сер
1.5 M	1M5	Коричневый	Зелёный	Зелёный	Кор,Кр,Зол,Сер
1.6 M	1M6	Коричневый	Синий	Зелёный	Кор,Кр,Зол,Сер
2.0 M	2M0	Красный	Чёрный	Зелёный	Кор,Кр,Зол,Сер
2.2 M	2M2	Красный	Красный	Зелёный	Кор,Кр,Зол,Сер
2. 4 M	2M4	Красный	Жёлтый	Зелёный	Кор,Кр,Зол,Сер
2.7 M	2M7	Красный	Фиолетовый	Зелёный	Кор,Кр,Зол,Сер
3.0 M	3M0	Оранжевый	Чёрный	Зелёный	Кор,Кр,Зол,Сер
3.3 M	3M3	Оранжевый	Оранжевый	Зелёный	Кор,Кр,Зол,Сер
3.6 M	3M6	Оранжевый	Синий	Зелёный	Кор,Кр,Зол,Сер
3.9 M	3M9	Оранжевый	Белый	Зелёный	Кор,Кр,Зол,Сер
4.3 M	4M3	Жёлтый	Оранжевый	Зелёный	Кор,Кр,Зол,Сер
4. 7 M	4M7	Жёлтый	Фиолетовый	Зелёный	Кор,Кр,Зол,Сер
5.1 M	5M1	Зелёный	Коричневый	Зелёный	Кор,Кр,Зол,Сер
5.6 M	5M6	Зелёный	Синий	Зелёный	Кор,Кр,Зол,Сер
6.2 M	6M2	Синий	Красный	Зелёный	Кор,Кр,Зол,Сер
6.8 M	6M8	Синий	Серый	Зелёный	Кор,Кр,Зол,Сер
7.5M	7M5	Фиолетовый	Зелёный	Зелёный	Кор,Кр,Зол,Сер
8.2M	8M2	Серый	Красный	Зелёный	Кор,Кр,Зол,Сер
9. 1M	9M1	Белый	Коричневый	Зелёный	Кор,Кр,Зол,Сер
10 M	10M	Коричневый	Чёрный	Синий	Кор,Кр,Зол,Сер

Таблица допусков резистора

Допуск
Коричневый	1%
Красный	2%
Золотой	5%
Серебряный	10%
Отсутствует полоса	20%

527

Цвет корпуса резистора.

Основные параметры резисторов

Параметры резисторов

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных участках цепи, разделения пульсирующего тока на составляющие. Другое название резисторов – сопротивления. По сути, это просто игра слов, так как в переводе с английского resistance – сопротивление.

Итак, познакомимся с основными параметрами резисторов.

На принципиальной схеме резистор обозначен прямоугольником с двумя выводами. За рубежом резистор обозначают не прямоугольником, а ломаной линией. Рядом с условным обозначением указывается тип элемента (R ) и порядковый номер (R1 ). Здесь же указан номинал сопротивления в Омах, если написана только цифра, или, к примеру, так 10 к. Это резистор на 10 килоОм (10кОм — 10 000 Ом).

Основные параметры резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм, мегаОм). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

Рассеиваемая мощность. Подробно о мощности резистора писал .

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через резистор ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорит. Поэтому существует разделение резисторов по максимальной мощности.

На принципиальном обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие принципиального графического обозначения и мощности резистора.

К примеру, если через резистор потечёт ток 0,1А (100mA), а резистор имеет номинальное сопротивление 100 Ом, то необходим резистор на мощность 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то резистор выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например блоках питания, там, где протекают большие токи.

Если необходим резистор мощностью более 2 Вт (5 Вт и более) на принципиальном обозначении внутри прямоугольника пишется римская цифра. Например, V- 5 Вт, Х- 10 Вт, XII- 12 Вт.

Допуск.

При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано сопротивление 10 Ом, то реальное сопротивление будет в районе 10 Ом, может быть 9,88 Ом или 10,5 Ом. Это – погрешность. Допуск задаётся в процентах.

Если Вы купили резистор на 100 Ом c допуском ±10%, то реальное сопротивление резистора может быть от 90 Ом до 110 Ом. Это легко проверить, замерив сопротивление мультиметром.

Строгая точность номиналов сопротивлений в обычной аппаратуре не всегда важна. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20%. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, 10 Ом). Если нет резистора нужного номинала, то можно поставить резистор сопротивлением с номиналом от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом /100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

Существует аппаратура, где такой трюк не пройдёт — это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятки и сотни долей процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

Эти три параметра основные, их надо знать!

Перечислим их ещё раз:

Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм…)

Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт…)

Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные SMD резисторы, так и мощные, в керамическом корпусе. Существуют и невозгораемые, разрывные и прочее, перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление , рассеиваемая мощность , допуск .

В последнее время номинальное сопротивление резисторов и допуск на импортных резисторах маркируют цветными полосами на корпусе самого резистора. Каждая фирма-изготовитель устанавливает свою систему маркировки резисторов, что вносит некоторую путаницу. Но в основном присутствует одна система маркировки.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть по таблице множитель для красной полосы — 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 =2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

Иногда нет возможности прочитать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка) и узнать его точное сопротивление. В таком случае можно измерить сопротивление мультиметром . В таком случае вы будете 100% знать реальную величину сопротивления резистора. Также при сборке электронных устройств рекомендуется проверять сопротивление мультиметром для того, чтобы отсеить возможный брак.

Продолжаем наш цикл справочных материалов для начинающих радиолюбителей, и в этой статье мы поговорим о резисторах , они присутствуют в любой электронной схеме, даже самой простой. Делятся они на два вида: переменные и постоянные. Распространенные постоянные резисторы, используемые в электронных схемах, имеют мощность от 0.125 до 2 Ватт. Если быть более точным, то это ряд 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт, 2 Вт. Конечно, есть и более мощные резисторы, например проволочные, но они редко используются в электронных схемах. На рисунке ниже изображены внешний вид и габариты резисторов, а также их обозначения на принципиальных схемах.

Из них чаще всего в электронике используются резисторы мощностью от 0.125 до 0.5 Ватт. Резисторы бывают как обычные, с допуском 5-10%, так и прецизионные с допуском 0.1-1%. Существуют и более точные резисторы, но в большинстве радиолюбительских конструкций такая точность не требуется. Если резистор может менять сопротивление — его называют переменным (или подстроечным). Фото переменных резисторов:

Переменные резисторы также бывают проволочные и непроволочные , проволочные обычно бывают рассчитаны на большую мощность. Устройство непроволочного переменного резистора можно видеть на рисунке:

Устроен резистор следующим образом, на основании из гетинакса в виде дуги нанесен слой из сажи смешанной с лаком. У этого резистора между первым и вторым контактом (на рисунке), другими словами между крайними выводами сопротивление неизменно, а между средним и крайними выводами изменяется при вращении ручки резистора. К этому слою обладающему сопротивлением прилегает подвижный контакт, соединенный с центральным выводом. Очень часто при интенсивном использовании регулятором, этот слой сажи истирается, и сопротивление резистора при вращении ручки резистора изменяется скачкообразно, становясь иногда даже больше максимального положенного по номиналу. Из-за этого износа и происходит шуршание и треск из динамиков, а иногда при сильном износе звучание пропадает совсем. Переменные резисторы бывают как одинарные, так и сдвоенные, сдвоенные обычно используются в устройствах со стерео звучанием. Также к переменным резисторам относятся подстроечные резисторы:

Они отличаются от стандартных переменных отсутствием ручки и регулируются вращением вала отвёрткой. Также переменные резисторы бывают однооборотные и многооборотные. Схематическое изображение переменного и подстроечного резистора на рисунке ниже:

На советских резисторах МЛТ был написан номинал резистора, на импортных резисторах маркировка осуществляется нанесением разноцветных колец, в первых двух кольцах закодирован номинал, третье кольцо множитель, четвёртое кольцо это допуск резистора (для обычных не прецизионных резисторов).

Встречается маркировка большим, чем четыре, количеством колец, расшифровать маркировку поможет следующий рисунок:

Иногда возникает надобность узнать номинал резистора, а по цветовой маркировке это сделать, по каким-либо причинам затруднительно. В таком случае нужно обратиться к принципиальной схеме устройства. На таких схемах номинал резистора обозначается следующим образом, например: 150 означает 150 Ом (единицы измерения не указываются), 100 К означает 100 КилоОм, 2 М означает 2 МегаОма. Иногда при сборке какой-либо схемы нужного номинала нет под рукой, но есть много резисторов других номиналов, в таком случае может помочь последовательное или параллельное соединение резисторов. Формулы подсчета всем известны из учебников физики, но если кто подзабыл, приведу здесь их:

При последовательном соединении

При параллельном соединении

В последнее время многие переходят на SMD детали, из них наиболее распространены резисторы размеров 0805 и 1206. Определить номинал SMD резистора очень просто, первые две цифры показывают сопротивление резистора, третья цифра количество нулей. Пример : нанесена маркировка 332 , это значит 33 плюс два нуля, получается 3300, то есть 3.3 КилоОма. Менее распространены в электронике, но тем не менее находят применение терморезисторы и фоторезисторы. На рисунке ниже изображено схематическое изображение терморезисторов:

У терморезисторов сопротивление зависит от температуры. Если с повышением температуры сопротивление терморезистора увеличивается, то температурный коэффициент сопротивления ТКС положительный, если же с повышением температуры сопротивление уменьшается, то ТКС отрицательный. Терморезистор изображен на фотографии ниже:

На следующем рисунке изображён фоторезистор, как его рисуют на схемах:

Он представляет собой полупроводниковый прибор, сопротивление которого меняется под действием света.

Фоторезисторы особенно широко используются в устройствах автоматики. Привожу типовую схему включения полупроводникового фотодетектора:

Обсудить статью РЕЗИСТОРЫ

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа – внутреннего и глобального использования.

Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр.

Стандартной мощностью устройства называют максимальную величину либо постоянного, либо переменного тока, при которой прибор может функционировать без перебоев на протяжении длительного периода времени в том случае, если температурный режим не выше допустимых значений.

Если же из-за значительного выделения тепла радиодеталями, которые находятся внутри оборудования, температурный показатель будет заметно выше номинального, то необходимо, чтобы мощность, распределяемая по прибору, была значительно ниже допустимой.

Таким образом, характерная мощность должна снижаться согласно закономерностям линейного закона.

Кодовая маркировка отечественных резисторов

Согласно стандартам ГОСТа 11076-69, а также нормам из Публикаций 62 или 115-2 IЕС, первые несколько обозначений в кодовой маркировки резисторов отечественного производителя — это значения допустимых сопротивлений элементов, которые можно определить по базовому значению из ряда Е3…Е192, а также множитель.

Символ, находящийся в конце кодовой маркировки, указывает допуск-класс степени точности оборудования. Стандарты данного ГОСТа с требованиями IЕС практически никаким образом не отличаются от стандартов из BS1852 — British Standart.

Перед тем, следует разобраться с помощью индикаторной отвертки, где фаза, ноль и заземление. Также для установки такого блока рекомендуется использовать более толстый провод — это повысит безопасность при использовании мощных электроприборов.

Необходимо отметить, что в большинстве случаев на корпусе отечественных резисторов в качестве дополнения, помимо значений основного кода, добавляют символ, который содержит данные о виде прибора, допустимых мощностях, а также о других его характеристиках.

Маркировка импортных резисторов

Большое количество зарубежных компаний-производителей для кодовой маркировки данного прибора выбирают номинал, соответствующий известным европейским нормам. Таким образом, несколько первых цифр отражают номинал, измеряющийся в Омах, а последние символы представляют собой множитель, то есть количество нулей.

В зависимости от степени точности оборудования кодировка может быть в форме 3-х либо 4-х знаков. От стандартных способов кодовой маркировки импортных переменных резисторов могут быть отличия, выражающиеся в трактовке цифровых символов 7,8, 9, использующихся, как значение в конце кода.

Зарубежные заводы-изготовители используют букву R с целью обозначения десятичной запятой либо же, если она находится в конце, то она может указывать на такую характеристику, как диапазон.

Для резисторов, которые имеют нулевое сопротивление, применяется единичное значение «0».

Видео ролик с полезной информацией о резисторах

Новая деталь — резистор.

Резистор — это элемент, обладающий определенным электрическим сопротивлением. Вообще, справедливости ради, скажу так — сопротивлением обладают не только резисторы, но и все остальные элементы: лампы, двигатели, диоды, транзисторы и даже простые провода. Однако у всех остальных элементов сопротивление — это не главная характеристика, а так скажем — побочная. На самом деле, лампочка — светит, двигатель — вращается, диод — выпрямляет, транзистор — усиливает, а провод — проводит. А вот у резистора нет иной «профессии», кроме как оказывать сопротивление идущему через него току. Ну, правда, он нагревается, и его можно использовать вместо обогревателя долгими зимними вечерами. Однако — это несколько из области нестандартных применений…

На картинке изображены различные резисторы. Маленькая черненькая фичка в нижней части — это тоже резистор, только без ножек. Такие детали используются для поверхностного монтажа и носят имя SMD. Здесь мы имеем счастье наблюдать SMD-резистор.

А на схеме его в любом случае обозначают только так:

Рядом с изображением обычно указывают его порядковый номер в схеме и номинальное сопротивление (то, на которое он рассчитан). В нашем примере он 12-й по счету и его сопротивление — 15 килоом (т.е., 15 000 Ом). Буква R перед порядковым номером говорит нам о том, что это — резистор. (Для каждого вида деталей в схеме ведется свой счет.)

Итак, резистор обладает сопротивлением. Сопротивление измеряется в Омах (см. главу 2 — Закон Ома). Каждый резистор рассчитан на какое-то определенное сопротивление. Чтобы узнать это определенное сопротивление — достаточно посмотреть на корпус резистора. Оно должно быть там написано. Однако не ищите надписей вроде 215 Ом. Так уже давно никто не обозначает, потому как — длинно получается. Сейчас весь мир перешел к трехзначной маркировке. Поэтому, на резисторе можно встретить, например, такие обозначения: 1К5, К20, 10Е, М36. Или такие: 152, 201, 100, 364. Или вообще не найти никаких букв, а только странные цветные полоски. В последнем случае — не отчаивайтесь — это цветовая маркировка. Ее довольно легко читать (если знать как =)). Сейчас мы начнем разгребать все способы маркировки. Но до этого, немного вспомним кратные приставки.

Кратные приставки мы постоянно используем в повседневной жизни. Например, покупая леску толщиной 0,25 миллиметра, или отправляясь на дачу на 54-й километр, или оценивая, сколько мегабайт занимает файл и влезет ли он на винчестер объемом 10 гигабайт. Или, на худой конец, объясняя соседу, что болевой порог человеческого уха — 120 децибелл и ваш усилок никак не обеспечит такой мощи, даже если очень захочет… «Миллиметр», «километр», «мегабайт», «гигабайт», «децибелл» — все эти слова образованы из слов «метр», «байт» и «Белл» при помощи кратных приставок: «милли-«, «кило-«, «Мега-«, «Гиго-«, «деци-«. -12) (триллионная)

Для обозначения сопротивления тоже используют кратные приставки. Чаще всего в схемах можно найти резисторы от нескольких десятков Ом до нескольких сотен килоом. Встречаются резисторы и по нескольку мегаом, но — редко. Итак:

1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1 000 000 Ом

Несколько примеров:

1,5 кОм = 1,5*1000 = 1500 Ом
0,2 кОм = 0,2*1000 = 200 Ом
и т.д.

Теперь поехали лопатить обозначения на корпусе!

Маркировка резисторов

Маркировка — это условные обозначения, наносимые на корпус детали, по которым мы можем узнать о некоторых её свойствах. Маркировка резистора может сказать нам о самом главном его свойстве — сопротивлении.

Существует несколько различных способов маркировки резисторов.

Способ 1-й, совдеповский.

1К5, 68К, М16, 20Е, К39 и т.д.

Расшифруем:
1К5 = 1,5 кОм
68К = 68 кОм
М16 = 0,16 МОм = 160 кОм
20Е = 20 (единиц) Ом
К39 = 0,39 кОм = 390 Ом

Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратную приставку. Причем, буква ставится вместо десятичной запятой. Например, чтобы записать 1,5 кОм, надо написать 1К5. Если число 3-значное, скажем — 390 Ом, то надо выразить его с помощью 2-х знаков: 0,39 кОм. Ноль не пишем. Получается К39. Если число целое, то есть, после запятой нет знаков, буква ставится в самом конце: 68 К = 68,0 кОм

Способ 2-й, буржуазный

152, 683, 164, 200, 391.

Расшифруем:
152 = 15 00 Ом = 1,5 кОм
683 = 68 000 Ом = 68 кОм
164 = 16 0000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.

Я не случайно писал нули через пробел. Усекли фишку? Правильно! Первые две цифры — это некоторое число. Последняя — количество нулей, дописываемых после этого числа. Проще некуда!

Способ 3-й, цветовой

Не подходит для дальтоников и ленивых.
Идеалогия — как в предыдущем способе, но вместо цифр — цветные полоски. Каждой цифре соответствует свой цвет. Вот таблица соответствия (ее лучше выучить наизусть, или распечатать на цветном принтере и везде носить с собой =)):

Как читать?
Берем резистор с цветовой маркировкой. На корпусе — 4 полоски. Три находятся рядом, одна — чуть в стороне. Переворачиваем резистор так, чтобы эта одиночная полоска была справа. Далее берем таблицу и переводим цвета трех левых линий в цифры. Получается трехзначное число. Далее — см. предыдущий способ.

Вот и все! Оказывается, это так легко!!! =) Однако, если все же по каким-то причинам не удается прочесть маркировку резистора — сопротивление всегда можно померить измерительными приборами. О них мы еще поговорим.

ID: 641

Как вам эта статья?

Заработало ли это устройство у вас?

Постоянные резисторы — это такой элемент, который присутствует практически во всей электронной аппаратуре. Резисторы обладают свойствами активного сопротивления. С их помощью можно ограничить или уменьшить ток в цепи, разделить определенное напряжение на две о более части, для отвода остаточных зарядов.

Состоит постоянный резистор из фарфоровой трубки или палочки, на которую напыленно железо или углерод. От толщины напыления зависит сопротивление резистора и от объема — мощность.

Маркировка резисторов

Буквенно-цифровая маркировка резисторов

Общий вид резисторов отечественного производства и обозначение их на схеме (рис1).

Большинство резисторов в своей радиолюбительской практике брал из старых радиоустройств. Как правило, эти устройства были старыми и в них были установлены отечественные резисторы с буквенно-цифровой маркировкой. В маркировке таких резисторов обычно присутствовали три буквы МЛТ, что означает, металлизированный лакированный теплостойкий. Цифра после этого словосочетания обозначает мощность.

Основная единица измерения сопротивления — Ом. В одном Оме 1000 кОм и 1 000 000 мОм. Буквы в маркировке служат в роли разделителей, как запятая в обычном наборе цифр. Например, сопротивление у резистора 5к3 будет 5,3 кОм, а 5м3 — 5,3 мОм. Все остальные буквы английского алфавита и обозначают Ом. Например, 8R0 — это 8,0 Ом. Отсутствие буквы вовсе означает, что цифра обозначает сопротивление в Ом. Например, 100 — это 100 Ом.

Приведу еще несколько примеров с буквой перед цифрами. К250 = 0.250 кОм и это равно 250 Ом. М100 = 0,100 мОм и это равно 100 кОм.

Цветовая маркировка резисторов

Современные изготовители радиодеталей уже практически ушли от буквенно-цифровой маркировки резисторов. На смену ей пришла цветовая маркировка резисторов.

Смысл данной маркировки в нанесении на корпус разноцветных колец, цвет которого несет свою цифру или множитель. Рассказывать и изучать, что означает каждый цвет, мы здесь не будем, я сам этого на память не знаю, и запоминать не хочется. Для определения номинала резисторов с цветовой маркировкой существует множество программ в интернете, скачать одну из них можно . Я начал использование программы больше пяти лет назад и пользуюсь до сих пор.

Так же цветовую маркировку резистора можно определить из шаблона резисторов с уже проставленными номиналами, во всяком случае на столе не помешают:

Универсальный способ определения номинала
И не забываем самый основной способ определения номинала резистора методом измерения. Правда, для определения сопротивления данным способом, необходим довольно точный прибор, китайский цифровой мультиметр вполне сойдет, а вот стрелочные тестеры врятли. При измерении не прикасайтесь к щупам мультиметра, что бы не учитывать сопротивление тела, и при измерении небольших сопротивлений отнимайте сопротивление проводов, показывается если щупы замкнуть накоротко (на большем пределе покажет нуль и сопротивление проводов не учитывается).
Мощность резистора
Резисторы различаются как по сопротивлению, так и по мощности. Основные номиналы мощности показаны на рисунке 1. На том же рисунке показано условно графическое изображение резистора на схеме. Если при сборке, какой либо схемы на ней указан резистор мощностью 1 Вт, то при сборке схемы он должен быть аналогичной или большей мощности.
Хорошо если на схемах такие обозначения есть, а что делать, если схема проектируется самостоятельно. К примеру, нужно подключить светодиод 3 Вольта и 30 миллиАмпер к источнику питания 12 В. Для ограничения тока в цепь светодиода врезается резистор. Что бы рассчитать рассеиваемую мощность резистора необходимо знать напряжение падения на резисторе, ток цепи и найти их произведение. (12-3)х0,03= 0,27 Вт. Принимаем ближайшее, большее значение мощности 0,5 Вт.

Таблица цветов резисторов

— Electronix Express

Таблица цветов резисторов – Electronix Express перейти к содержанию Таблица цветов резисторов

Интерактивное приложение, созданное пользователем JT Temple / Venoms на GitHub

НАЖМИТЕ ЗДЕСЬ

{% endif %}
size}}»> {% для продукта в продуктах %} {% присвоить first_available_variant = false %} {% для варианта в product.variants %} {% if first_available_variant == false and variant.available %}{% assign first_available_variant = variant %}{% endif %} {% конец для %} {% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %} {% если product.images[0] %} {% assign feature_image = product.images[0] | img_url: ‘350x’ %} {% еще %} {% присвоить Featured_image = no_image_url | img_url: ‘350x’ %} {% конец%}
{%, если box.template.elements содержит ‘saleLabel’ и first_available_variant.compare_at_price > first_available_variant.price %} {{перевод.продажа}} {% конец%} {% если только продукт.доступен %} {{translation. sold_out}} {% бесконечный %} {{продукт.название}} {% присвоить варианты_размера = продукт.варианты | размер %}
{% для варианта в product.variants %} {{variant.title}}{%, если только вариант.доступен %} — {{translation.sold_out}}{% endunless %} {% конец для %}
{%, если box.template.elements содержит ‘цену’ %} {{первый_доступный_вариант.цена | деньги}} {% if first_available_variant.compare_at_price > first_available_variant.price %} ~~{{первый_доступный_вариант.compare_at_price | деньги}}~~ {% конец%} {% конец%} {%, если box.template.elements содержит ‘addToCartBtn’ %} {% конец%}
{% конец для %}
{% elsif box.template.id == 2 или box. template.id == ‘2’ %}
{% if box.title и box.title.text и box.title.text != » %}
{{box.title.text}}
{% endif %} {% if box.subtitle и box.subtitle.text и box.subtitle.text != » %}
{{box.subtitle.text}}
{% endif %} {% присвоить total_price = 0 %}
{% для продукта в продуктах %} {% присвоить first_available_variant = false %} {% для варианта в product.variants %} {% if first_available_variant == false and variant.available %}{% assign first_available_variant = variant %}{% endif %} {% конец для %} {% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %} {%, если first_available_variant.available и box.template.selected %} {% присвоить total_price = total_price | плюс: first_available_variant. price %} {% конец%} {% если product.images[0] %} {% assign feature_image = product.images[0] | img_url: ‘350x’ %} {% еще %} {% присвоить Featured_image = no_image_url | img_url: ‘350x’ %} {% конец%}
{% если только продукт.доступен %} {{translation.sold_out}} {% бесконечный %}
{% конец для %}
{%, если box.template.elements содержит ‘цену’ %}
{{translation.total_price}} {{total_price | деньги}}
{% конец%} {%, если box.template.elements содержит ‘addToCartBtn’ %} {% конец%}
{% для продукта в продуктах %} {% присвоить first_available_variant = false %} {% для варианта в product.variants %} {% if first_available_variant == false and variant. available %}{% assign first_available_variant = variant %}{% endif %} {% конец для %} {% if first_available_variant == false %}{% assign first_available_variant = product.variants[0] %}{% endif %} {% если product.images[0] %} {% assign feature_image = product.images[0] | img_url: ‘350x’ %} {% еще %} {% присвоить Featured_image = no_image_url | img_url: ‘350x’ %} {% конец%}
{% if product.id == cur_product_id %} {{translation.this_item}} {% endif %}{{product.title}}{%, если только product.available %} — {{translation.sold_out}}{% бесконечный %} {% присвоить варианты_размера = продукт.варианты | размер %}
{% для варианта в product.variants %} {{variant.title}}{%, если только вариант.доступен %} — {{translation.sold_out}}{% endunless %} {% конец для %}
{%, если box.template.elements содержит ‘цену’ %} {{первый_доступный_вариант. цена | деньги}} {% if first_available_variant.compare_at_price > first_available_variant.price %} ~~{{первый_доступный_вариант.сравнить_по_цене | деньги}}~~ {% конец%} {% конец%}
{% конец для %}
{% elsif box.template.id == 3 или box.template.id == ‘3’ %}
{% if box.title и box.title.text и box.title.text != » %}
{{box.title.text}}
{% endif %} {% if box.subtitle и box.subtitle.text и box.subtitle.text != » %}
{{box.subtitle.text}}
{% endif %} {% присвоить total_price = 0 %}
{% для продукта в продуктах %} {% присвоить first_available_variant = false %} {% для варианта в product.variants %} {% if first_available_variant == false and variant.available %}{% assign first_available_variant = variant %}{% endif %} {% конец для %} {% if first_available_variant == false %}{% assign first_available_variant = product. variants[0] %}{% endif %} {%, если first_available_variant.available и box.template.selected %} {% присвоить total_price = total_price | плюс: first_available_variant.price %} {% конец%} {% если product.images[0] %} {% assign feature_image = product.images[0] | img_url: ‘100x’ %} {% еще %} {% присвоить Featured_image = no_image_url | img_url: ‘100x’ %} {% конец%}
{% если только продукт.доступен %} {{translation.sold_out}} {% бесконечный %}
{% if product.id == cur_product_id %} {{translation.this_item}} {% endif %}{{product.title}}{%, если product.available %} — {{translation.sold_out}} {% бесконечный %}
{% присвоить варианты_размера = продукт.варианты | размер %}
{% для варианта в product. variants %} {{variant.title}}{%, если только вариант.доступен %} — {{translation.sold_out}}{% endunless %} {% конец для %}
{%, если box.template.elements содержит ‘цену’ %} {{первый_доступный_вариант.цена | деньги}} {% if first_available_variant.compare_at_price > first_available_variant.price %} ~~{{первый_доступный_вариант.compare_at_price | деньги}}~~ {% конец%} {% конец%}
{% конец для %}
{%, если box.template.elements содержит ‘цену’ %}
{{translation.total_price}} {{total_price | деньги}}
{% конец%} {%, если box.template.elements содержит ‘addToCartBtn’ %} {% конец%}
{% конец%} ЦВЕТОВЫЕ КОДЫ И ТАБЛИЦА РЕЗИСТОРОВ
ДЛЯ 3, 4, 5 И 6 ПОЛОСНЫХ РЕЗИСТОРОВ
1. 8 Синхронизированные сопла, обеспечивающие воспроизводимую точность размещения с высокой скоростью
2. Двойная маркировка камер на крайних концах фидеров для лучшей калибровки
3. Расположение печатной платы может быть откалибровано автоматически и быстро, в зависимости от правильного и конкретного запроса на размещение
Вы купили пакет из 500 резисторов , только для того, чтобы с ужасом обнаружить, насколько вы невежественны в отношении этих разноцветных колец на ваших новых резисторах? Вы удивляетесь, почему нельзя было просто напечатать значение сопротивления на резисторе и облегчить всем жизнь? Если чтение цветовых кодов резисторов кажется вам чуждым, тогда читайте дальше!
Можете ли вы сказать, какой из них является резистором 4,7 кОм ?
Поскольку резисторы маленькие, довольно сложно напечатать числа или значение сопротивления на небольшой площади поверхности резистора. Таким образом, вместо прямой печати чисел на резисторе используются цветовые коды резисторов. Резисторы могут иметь 3 полосы, 4 полосы, 5 полос или 6 полос. Цветные полосы используются для обозначения сопротивления, допуска и температурного коэффициента.
Мы составили простое руководство, объясняющее расчет цветовой маркировки резисторов. Чтение цветовых кодов резисторов может стать легким, если вы понимаете математику каждой цветной полосы.
Приступая к работе: таблица цветовых кодов резисторов
Прежде чем перейти к математике, вы должны знать о важном инструменте, известном как таблица цветовых кодов резисторов. Подобно тому, как периодическая таблица незаменима для химика, таблица цветовых кодов резисторов — ваш лучший друг, когда дело доходит до расшифровки кода резистора. Вы обнаружите, что часто обращаетесь к этому графику, так как значения, необходимые для расчета значения сопротивления, собраны на этом графике. Более подробная информация о том, как его использовать, когда мы рассмотрим примеры в следующем разделе!
Есть ли простой способ запомнить эти цвета?
Абсолютно. Если вам трудно вспомнить, какие цвета есть в цветовых кодах резисторов, попробуйте эти мнемоники.
аббревиатура: bbroygbvgw
Фраза: Плохое пиво гниет наших молодых кишечников, но водка хорошо идет
B.B. Roy из Великобритании очень хорошая жена
Bad Boy первая цветная полоса
Это вопрос, который обычно возникает в первую очередь, потому что мы не можем начать вычисление сопротивления по цветовому коду резистора, если мы не можем с самого начала определить правильное направление их считывания. К счастью, цветовой код резистора имеет некоторые визуальные подсказки, которые дают ответ!
Самый очевидный трюк заключается в том, что перед полем допуска появляется увеличенное пространство. Полосы не расположены на регулярном расстоянии друг от друга и могут рассматриваться как сгруппированные в две. Поместите большую группу слева и прочитайте резистор слева направо.
Первая полоса обычно всегда ближе к концу. Но это может быть не всегда.
Если вы обнаружите полосу золотого или серебряного цвета на своем резисторе, это определенно полоса допуска и последняя полоса на резисторе. Итак, они относятся к правой стороне резистора, и снова читаем резистор слева направо.
Также обязательно ознакомьтесь с документацией производителя, чтобы убедиться в правильности используемых цветовых кодов резисторов. Если ни один из вышеперечисленных способов не помог, вы всегда можете положиться на мультиметр для измерения сопротивления. Иногда это может быть единственным способом определить сопротивление, особенно когда цветные полосы поцарапаны или выгорели.
Расчет цветовых кодов резисторов
3-полосный цветовой код резистора
Для 3-полосного цветового кода резистора первые две полосы всегда обозначают первые две цифры значения сопротивления, а третья полоса представляет множитель.
AB × C ± 20%
10 × 101 ± 20% = 100 Ом ± 20%
полосы:
A: 1 -я полоса — 1 -я значительная цифра
B: 2 -й полоса — 2 -й. C: 3-я полоса – множитель
В нашем примере полосы коричневые, черные и коричневые. Первая полоса — это коричневая полоса, ближайшая к краю. Мы смотрим на нашу таблицу цветовых кодов резисторов и обнаруживаем, что коричневый цвет имеет первое значащее значение 1, а черный — второе значащее значение 0. Третья полоса коричневая, что означает, что множитель равен 1. Используя формулу, сопротивление таким образом, рассчитывается следующим образом:
Поскольку 3-полосный резистор не имеет четвертого диапазона допуска, допуск по умолчанию принимается равным 20 %.
Цветовой код 4-полосного резистора
Цветовой код 4-полосного резистора является наиболее часто используемым резистором. Подобно 3-полосному резистору, первые две полосы всегда дают первые 2 цифры значения сопротивления. Третья полоса представляет множитель, а четвертая полоса представляет допуск.
AB × C ± D%
12 × 105 ±5% = 1200 кОм ± 5%
Диапазоны:
A: 1-й диапазон – 1-й значащий разряд –
B: 92-й диапазон0006
C: 3-й диапазон — множитель
D: 4-й диапазон — допуск
Для цветового кода 4-диапазонного резистора мы можем начать с определения диапазона допуска, так как он обычно бывает золотым или серебряным. Полоса допуска также легко определяется благодаря увеличенному зазору между полосой допуска и полосой множителя. В этом примере это золото, что дает допуск ± 5%, когда мы смотрим на таблицу цветовых кодов резисторов. Таким образом, начиная с другого конца, первая полоса определяется как коричневая, первая значащая цифра которой равна 1. Вторая полоса красная и имеет вторую значащую цифру 2. Третья полоса зеленая, что означает, что множитель равен 105. , Используя формулу. Полученное сопротивление составляет 12 × 105 = 1200 кОм. Наконец, полоса допуска, которую мы идентифицировали как золотую, дает значение допуска ±5%.
Иногда для цветового кода 4-полосного резистора полосу допуска можно оставить пустой, в результате чего получается 3-полосный резистор. В этом случае значение сопротивления останется прежним, за исключением того, что допуск составит ±20%, как если бы это был трехполосный резистор.
5-полосный резистор Цветовой код
5-полосные резисторы представляют собой резисторы с более высокой точностью и имеют дополнительную полосу для третьего значащего разряда. Таким образом, первые три полосы обозначают значащие цифры сопротивления, а все остальное сдвигается вправо, делая четвертую полосу множителем, а пятую полосу допуском.
ABC × D ± E%
475 × 100 ± 1% = 475 Ом ± 1%
Полосы:
A: 1 -я полоса — 1 -я Значительная цифра
B: 2 -й полоса — 2 -й. C: 3-я полоса — 3-я значащая цифра
D: 4-я полоса — множитель
E: 5-я полоса — допуск
В этом примере полоса допуска коричневого цвета и определяется увеличенным расстоянием между ней и полосой множителя. Из таблицы цветового кода сопротивления мы получаем значение допуска ± 1% для коричневого цвета. Начиная с другого конца, первая и вторая полосы окрашены в желтый и фиолетовый цвета, что дает 1-ю и 2-ю значащие цифры 4 и 7 соответственно. Дополнительная третья полоса синяя, поэтому третья значащая цифра равна 5. Четвертая полоса черная и дает значение множителя 100. Используя формулу, мы получаем значение сопротивления 475 × 100 = 475 Ом.
6-полосный резистор Цветовой код
6-полосный резистор по существу является 5-полосным резистором с дополнительным кольцом, обозначающим температурный коэффициент или, иногда, частоту отказов. Наиболее распространенный цвет шестой полосы — коричневый (100 ppm/K), что означает, что при изменении температуры на каждые 10 ℃ значение сопротивления изменяется на 0,1%.
ABC × D ± E%, F
274 × 100 ± 2%, 250 ppm/K = 274 Ω ± 2%, 250 ppm/K
B: 2-я полоса – 2-я значащая цифра
C: 3-я полоса – 3-я значащая цифра
D: 4-я полоса – множитель
E: 5-я полоса – допуск
F: 6-я полоса – температурный коэффициент 2 Для этого примера 6 , полосы цветового кода резистора можно сгруппировать в 2 группы в соответствии с расстоянием между полосой множителя и полосой допуска. Поместите большую группу слева, а меньшую группу справа и прочитайте резистор слева направо. Опять же, мы проверяем диаграмму цветового кода резистора для красного, фиолетового и желтого, и первая, вторая и третья полосы дают значащие цифры 2, 7 и 4 соответственно. Четвертая полоса черная, что дает значение множителя 100. Следовательно, мы получим значение сопротивления 274 × 100 = 274 Ом. Пятая полоса допуска дает значение допуска ±2%. Шестая полоса черная и дает значение температурного коэффициента 250 ppm/K.
Резисторы с цветовой полосой Исключения
Резисторы с нулевым сопротивлением
Резисторы с нулевым сопротивлением — это резисторы, которые можно легко узнать по единственной черной полосе. По сути, это проводная связь с единственной функцией соединения дорожек на печатной плате. Но почему бы не использовать для этой цели обычную перемычку?
Резисторы с нулевым сопротивлением идентифицируются по их единственной черной полосе
(Источник: ES Mobile)
(Источник: ES Mobile)
Причина, по которой они выглядят как резисторы, заключается в том, что компоненты в большинстве печатных схем доски размещаются с помощью автоматических установочных машин, а не вручную. Выглядя как резистор, производители могут использовать ту же автоматическую машину для размещения компонентов на печатной плате. Это устраняет необходимость в отдельном станке для установки перемычек.
Кроме того, резисторы с нулевым сопротивлением удаляются легче, чем перемычки. Это позволяет легко вносить любые изменения в конструкцию, если это необходимо. Резистор с нулевым сопротивлением можно легко снять и заменить новыми компонентами.
Статья и изображение из Интернета, если есть нарушения, пожалуйста, свяжитесь с нами, чтобы удалить.
NeoDen предлагает комплексные решения для линии сборки smt, включая печь оплавления SMT, машину для пайки волной припоя, машину для захвата и размещения, принтер для паяльной пасты, загрузчик печатных плат, разгрузчик печатных плат, устройство для монтажа микросхем, машину SMT AOI, машину SMT SPI, SMT X-Ray машина, оборудование для сборочной линии SMT, оборудование для производства печатных плат, запасные части для поверхностного монтажа и т.
