Характеристики основных китайских светодиодов — Elektrolife

Сделал сводные таблицы где отображены характеристики основных китайских светодиодов. Основные данные на одной странице. Думаю, пригодится.

Светодиод 3 мм

Полярность: анод (+) (длинная ножка) | катод (-) (короткая ножка)

Линза круглая диаметром 3 мм

Светодиод 5 мм

Полярность: анод (+) (длинная ножка) | катод (-) (короткая ножка)

Линза круглая диаметром 5 мм. Характеристики как и у 3 мм светодиодов.

Прямоугольный светодиод

Линза: 2x5x7 мм прямоугольная

Полярность: анод (более длинная часть) | катод (более короткая часть)

Двухцветный светодиод

Объектив: диаметр 3 или 5 мм/матовый/круглый

Цвет излучения: красный и зеленый
Интенсивность света: Красный: 600-800mcd Зеленый: 800-1000mcd
Угол обзора: 120 градусов
Прямое напряжение/ток: Красный: 2-2,2 В Зеленый: 3-3,2 В/20 мА

Трехцветный светодиод

Объектив: диаметр 5 мм/прозрачный/матовый

Цвет излучения: красный, зеленый, синий
Интенсивность света: Красный: 4000mcd Зеленый: 8000mcd Синий: 5000mcd
Угол обзора: 20-25 градусов
Прямое напряжение/ток: Красный: 2,1-2,4 В Зеленый: 3,2-3,4 В Синий: 3,2-3,4 В

Ток 20 мА

Светодиод «соломенная шляпка»

Линза: диаметр 4,8 мм

Полярность: анод (более длинная часть) | катод (более короткая часть)

Мощный светодиод 1 Вт

Линза: 8 мм круглая

Мощный светодиод 1, 3 и 5 Вт

Линза: 8 мм круглая.

Угол свечения: 120 градусов

Светодиоды с большим выбором спектра свечения.

Матрицы 30×30мм / 45×45мм/ 33×33мм / 42×42мм в зависимости от модели (последние цифры в названии)

Мощность 1 Вт:

Мощность 3 Вт:

Мощность 5 Вт:

Мощный светодиод 10 Вт — низкое напряжение, большой ток

Угол свечения: 120 градусов

Светодиоды с большим выбором спектра свечения.

Матрицы 30×30мм / 45×45мм/ 33×33мм / 42×42мм в зависимости от модели (последние цифры в названии)

Мощный светодиод 10 Вт — низкий ток, большое напряжение

Цветовая температура: теплый белый (2800-3500K), чисто белый (6000k-6500K)

Световой поток: 900-1100 лм
Номинальный ток до 300 мА
Рекомендуемое напряжение на входе драйвера 22-24 В
Угол свечения 120 градусов
Анод помечен значком «+»
Материал: Алюминий

Мощный светодиод 20, 30, 50, 100 Вт

Угол свечения: 120 градусов

Светодиоды с большим выбором спектра свечения.


Матрицы 30×30мм / 45×45мм/ 33×33мм / 42×42мм в зависимости от модели (последние цифры в названии)

Мощность 20 Вт:

Мощность 30 Вт:

Мощность 50 Вт:

Мощность 100 Вт:

Мощный светодиод 20, 30, 50, 100 Вт — альтернативный вариант

Цветовая температура: теплый белый (2800-3500K), чисто белый (6000k-6500K)

Рекомендуемое напряжение на входе драйвера 30-32 В
Угол свечения 120 градусов
Анод помечен значком «+»
Материал: Алюминий

SMD светодиоды

Размер: 5,0X5,0 (мм)

Полярность: см. стрелку на обратной стороне

Размер: 3,5×2,8 (мм)/0,12×0,1 (дюйма)

Полярность: см. стрелку на обратной стороне

Размер: 3,2×1,6 (мм)/0,12×0,06 (дюйма)

Полярность: см. стрелку на обратной стороне

Размер: 2,0×1,2 (мм)/0,08×0,05 (дюймов)

Полярность: см. стрелку на обратной стороне

Размер: 1,6×0,8 (мм)/0,06×0,03 (дюймов)

Полярность: см. стрелку на обратной стороне

Для справки

Си́ла све́та — физическая величина, одна из основных световых фотометрических величин. Характеризует поток излучения, приходящийся на единицу телесного угла, в пределах которого он распространяется. Телесный угол нужно выбирать таким образом, чтобы поток в нём можно было считать равномерным, тогда сила света источника по определённому направлению численно равна световому потоку, заключённому в единичном телесном угле.

Единица измерения СИ: кандела (кд)=Ватт (Вт)(или Люмен (лм))/Стерадиан (ср)

Канде́ла — (обозначение: кд, cd; от лат. candela — свеча) — одна из семи основных единиц измерения СИ, равна силе света, испускаемого в заданном направлении источником монохроматического излучения частотой 540·1012 герц, энергетическая сила света которого в этом направлении составляет (1/683) Вт/ср. Выбранная частота соответствует зелёному цвету. Человеческий глаз обладает наибольшей чувствительностью в этой области спектра. Если излучение имеет другую частоту, то для достижения той же силы света требуется бо́льшая энергетическая интенсивность. Ранее кандела определялась как сила света, излучаемого чёрным телом перпендикулярно поверхности площадью 1/60 см² при температуре плавления платины (2042,5 К). В современном определении коэффициент 1/683 выбран таким образом, чтобы новое определение соответствовало старому.

Сила света, излучаемая свечой, примерно равна одной канделе, поэтому раньше эта единица измерения называлась «свечой», сейчас это название является устаревшим и не используется.

Люмен — (обозначение: лм, lm) — единица измерения светового потока в СИ. Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан (1 лм = 1 кд × ср). Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π люменам. Обычная лампа накаливания мощностью 100 Вт создаёт световой поток, равный примерно 1300 лм. Компактная люминесцентная лампа дневного света мощностью 26 Вт создаёт световой поток, равный примерно 1600 лм. Световой поток Солнца равен 3,8 × 1028 лм.

Цветовая температура (Тс) — характеристика хода интенсивности излучения источника света как функция длины волны в оптическом диапазоне. Температура абсолютно чёрного тела, при которой оно испускает излучение с той же хроматичностью (с той же цветностью), что и рассматриваемое излучение (см. закон Планка). Характеризует относительный вклад излучения данного цвета в излучение источника, видимый цвет источника. Применяется в колориметрии, астрофизике (при изучении распределения энергии в спектрах звёзд). Шкала цветовых температур распространённых источников света
Цветовая температура (К) в сравнении с некоторыми источниками света
800 К — начало видимого темно-красного свечения раскалённых тел
2000 К — свет пламени свечи, Натриевой лампы высокого давления
2360 К — лампа накаливания, вакуумная,
2800—2854 К — газонаполненные (газополные) лампы накаливания с вольфрамовой спиралью,
3200—3250 К — типичные киносъёмочные лампы,
5500 К — дневной свет, прямой солнечный,
6500 К — стандартный источник дневного белого света, он близок к полуденному солнечному свету,
7500 К — дневной свет, с большой долей рассеянного от чистого голубого неба,
100000 К — цвет источника с «бесконечной температурой»

характеристики (таблица размеров), виды и маркировка

Корпуса SMD элементов

Полупроводниковые приборы, предназначенные для поверхностного монтажа, выпускаются в корпусах различных типов. Для диодов и стабилитронов основные из них: металлостеклянные цилиндрические и пластмассовые (керамические) прямоугольные.

SMD полупроводники в корпусах различных типов

Ниже я привожу стандартные размеры SMD корпусов полупроводниковых приборов в зависимости от типа.

Типоразмеры металлостеклянных импортных SMD полупроводников

Тип корпуса	Общая длина, мм	Ширина контактных площадок, мм	Диаметр, мм
DO-213AA (SOD80)	3.5	0.48	1.65
DO-213AB (MELF)	5.0	0.48	2.52
DO-213AC	3.45	0.42	1.4
ERD03LL	1.6	0.2	1.0
ERO21L	2.0	0.3	1.25
ERSM	5.9	0.6	2.2
MELF	5.0	0.5	2.5
SOD80 (miniMELF)	3.5	0.3	1.6
SOD80C	3. 6	0.3	1.52
SOD87	3.5	0.3	2.05

Типоразмеры импортных SMD полупроводников в пластмассовом и керамическом корпусах

Тип корпуса	Длина с выводами, мм	Длина без выводов, мм	Ширина, мм	Высота, мм	Ширина вывода, мм
DO-215AA	6.2	4.3	3.6	2.3	2.05
DO-215AB	9.9	6.85	5.9	2.3	3.0
DO-215AC	6.1	4.3	2.6	2.4	1.4
DO-215BA	6.2	4.45	2.6	2.95	1.3
ESC	1.6	1.2	0.8	0.6	0.3
SOD-123	3.7	2.7	1.55	1.35	0.6
SOD-123	2.5	1.7	1.25	1.0	0.3
SSC	2.1	1.3	0.8	0. 8	0.3
SMA	5.2	4.1	2.6	—	1.7
SMB	5.4	4.3	3.6	—	2.3
SMC	7.95	6.8	5.9	—	3.3

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуНа самом деле марок и типов корпусов SMD диодов и стабилитронов намного больше. Новые появляются быстрее, чем я печатаю, причем каждая солидная фирма-производитель старается ввести новый стандарт и обозвать его по-своему. То же самое можно сказать и про маркировку.

Что касается светоизлучающих SMD диодов (светодиодов), то тут все проще. Реальные размеры этих приборов соответствуют их типоразмеру. К примеру, светодиод SMD 2835 имеет вид прямоугольника с размерами 2.8 х 3.5 мм, а 5050 – 5 х 5 мм.

Реальные размеры светоизлучающих SMD диодов соответствуют их обозначению

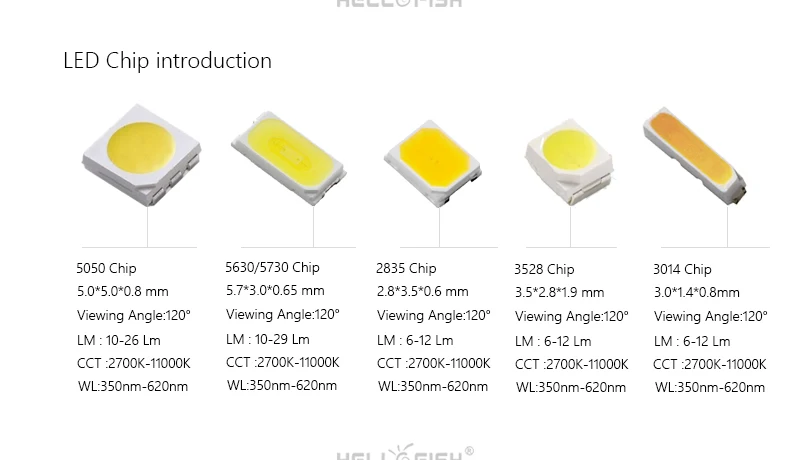

Светодиод SMD 5630: характеристики, конструкция, применение

Светодиод SMD 5630 представляет собой чип, обладающий высокой теплопроводностью, большим сроком эксплуатации, низким тепловым сопротивлением. Данный полупроводниковый прибор устойчив к температурам и вибрациям. Благодаря своим характеристикам нашел применение в коммерческом и бытовом освещении.

Конструкция

Конструктивно светодиод smd 5630 представляет собой планарный элемент с габаритными размерами 5,6 мм х 3,0 мм х 0,8 мм. Внутри корпуса из термоустойчивого пластика располагается мощный кристалл.

Имеет 4 вывода, как показано на рисунке. Анод, то есть положительный электрод, обозначен цифрой 4, катод, соответственно, цифрой 2. Другие выводы элемента не задействованы.

С задней стороны корпуса приделана теплоотводящая подложка, размерами 1,7 мм х 1,25 мм (5).

Выводы имеют размеры 0,8 мм х 0,9 мм. Внимательно соблюдайте полярность при монтаже светодиода. Поверхность кристалла защищена рассеивающей линзой из силиконового компаунда.

Технические параметры

Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности.

Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов

Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности

На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.

Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:

• мощность – 0,5–1,1 Вт;
• прямое напряжение – 3-3,8 В;
• рабочий ток – 150 мА;
• импульсный ток – до 400 мА;
• световой поток – 40-60 лм;
• рабочая температура -25+85°С;
• угол рассеивания — 120°
• температура хранения – 40+100°С;
• индекс цветопередачи – 80-90 Ra;
• срок эксплуатации – 25000-30000 часов.

Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.

Особенности применения

Светодиоды smd 5630 считаются одними из самых распространенных форм-факторов в своем семействе. Они отличаются своими хорошими показателями эффективности, поэтому широко применяются в светодиодных лампах. А также выпускается большое количество LED лент на их основе.

Посмотрите видео обзор ленты на базе LED 5630. Вы сможете оценить светоотдачу и компактный вид устройства с использованием описанного полупроводникового прибора.

Данные светодиоды часто используются для индикаторной подсветки в автомобиле, для освещения витрин в магазинах и для интерьерных решений в квартире. В то же время, светодиоды 5630, за счет использования в них сверхъяркого кристалла позволяют применять их для уличного освещения, как декоративного, так и прикладного толка.

И еще кое-что об использовании LED smd 5630. Светодиод предназначен для поверхностного монтажа на печатную плату. При пайке соблюдайте следующие рекомендации. При работе паяльником его температура не должна превышать 260°С и касание не должно быть дольше 10 секунд. В случае пайки оплавлением используйте низкотемпературную паяльную пасту.

На рисунке показаны размеры площадок для напайки и полезные сведения для разводчика плат.

Обобщая все вышесказанное, можно сделать вывод, что светодиоды 5630 устойчиво заняли свое место на рынке светодиодной продукции. Высокие показатели яркости допускают их использование в разных осветительных устройствах. А выбор качественных LED обеспечит вам надежную службу любого осветительного прибора, который вы создадите на их основе.

Маркировка светодиодных фонариков

Следующий вид продукции, в котором могут применяться светодиоды — фонарики. Классификация соответствующих изделий также имеет нюансы. Маркировка светодиодов для фонариков в зависимости от политики производителей может быть как схожа с той, что характеризует классификацию светодиодных лент, которую мы рассмотрели выше, так и совершенно уникальной (хотя, безусловно, в интересах производителя — сделать ее как можно более приближенной к общеотраслевым подходам).

Для примера мы можем рассмотреть классификацию светодиодов для фонарей американской компании CREE — одного из лидеров мирового рынка соответствующей продукции.

Монтаж smd светодиодов

Как и другие детали smd светодиоды можно паять, причем паять можно как одноцветные модели, так и трехцветные rgb модели.

Легче всего монтируются светодиодные ленты. Их просто приклеивают в нужном месте. А чтобы соединить два кусочка светодиода 3528 или любого другого, их можно опять же паять. Это делается просто, поскольку соединительные площадки у светодиодов медные.

Чтобы подключить rgb к блоку питания и контролеру, можно использовать контакторы или спаять провода.

Перед этим процессом следует обратить внимание на маркировку проводов, чтобы вывод красного цвета паять с соответствующим выводом контроллера, синего паять с синим и т. д

Сверхяркие светодиоды на подложке тоже можно паять на специальной пластине-радиаторе, которая будет отводить тепло. Для этого требуется стандартный набор для пайки и термопаста.

Поскольку сверхяркие источники боятся перегрева, паять их следует максимально быстро. Они монтируются в тех местах, где необходима очень яркая подсветка.

Устройство светодиода.

Led-диод состоит из полупроводникового кристалла, который закреплен на подложке, корпуса с контактами и оптической системы.

Устройства индикаторных (DIP), плоских (SMD) и СОВ элементов различаются снаружи.

Конструктивное устройство DIP.

DIР-светодиод в разрезе.

В основании прибора монтируются контакты. Кристалл (один или несколько) закреплен на катоде. К кристаллу присоединяется проволока. Она соединяет полупроводники с анодом. Это необходимо для группировки двух проводников с различными типами проводимости. Сверху led-элемент герметично покрывается линзой. Корпус устройства изготавливается в виде цилиндра из эпоксидной смолы, край которого обрезан со стороны катода. Монтаж led-элемента происходит путем пайки длинных выводов.

Конструктивное устройство SMD.

SMD-светодиод в разрезе.

Корпус изготавливается параллелепипедом. Его основа – теплоотвод от кристалла. На  нее монтируется полупроводниковый элемент. Контактный провод соединяет его с анодом. Контакты выполняются плоскими. Сверху элемент герметично накрывается линзой.

Конструктивное устройство СОВ.

COB-технология – новейшее направление в производстве.

Такие светоизлучающие диоды имеют в основании теплопроводящую подложку (обычно алюминиевую). На нее непроводящим клеем закрепляют полупроводниковые кристаллы, которые объединены по последовательно-параллельной схеме. Сверху все покрывается люминофором.

Такой тип led легко монтируется, выдает хороший световой поток и не искажает цвета. Востребованы в производстве небольших, ярких прожекторов и декоративной подсветки. В отличие от DIP и SMD способны работать при повышенных температурах. Но из-за своего устройства имеют меньший срок эксплуатации по сравнению.

Если на одной подложке смонтировано множество кристаллов, то такой led-элемент называется светодиодной матрицей.

Конструктивное устройство PCB Star.

Состоит из одного большого кристалла, который монтируется на алюминиевую подложку в форме звезды. За счет увеличенной площади кристалла повышается мощность светодиода. Упрощается его фокусировка. Поэтому РCB Star востребованы в производстве ярких источников света: от фонариков до прожекторов.

Особенности конструкции

Устройство конструкции и типоразмеры светодиодов SMD зависят от серии, модели и производителя.

Распространённая модель SMD 5050 имеет следующие особенности конструкции:

• Форм-фактор 5х5х1.6 миллиметров.
• Материал корпуса — термостойкий пластик.
• Форма корпуса — квадратная.
• На нижней стороне корпуса расположены три вывода для сверхъярких диодов.
• Подложки из металла для чипов размещены между выводами. Они способствуют равномерному рассеиванию тепловой энергии.
• С целью определения назначения каждого из выводов, на корпусе имеется скос одного из углов.
• Для защиты кристаллов производится специальная прозрачная линза. Материалы для изготовления — силикон или эпоксидный компаунд.
• У предыдущая версии SMD 3528 материалы изготовления те же.
• Имеет следующие отличия:
• Форм-фактор 3.5х2.8х1.4 миллиметров.
• Вывод для одного диода.

Особенности конструкции

Устройство конструкции и типоразмеры светодиодов SMD зависят от серии, модели и производителя.

Распространённая модель SMD 5050 имеет следующие особенности конструкции:

• Форм-фактор 5х5х1.6 миллиметров.
• Материал корпуса — термостойкий пластик.
• Форма корпуса — квадратная.
• На нижней стороне корпуса расположены три вывода для сверхъярких диодов.
• Подложки из металла для чипов размещены между выводами. Они способствуют равномерному рассеиванию тепловой энергии.
• С целью определения назначения каждого из выводов, на корпусе имеется скос одного из углов.
• Для защиты кристаллов производится специальная прозрачная линза. Материалы для изготовления — силикон или эпоксидный компаунд.
• У предыдущая версии SMD 3528 материалы изготовления те же.
• Имеет следующие отличия:
• Форм-фактор 3.5х2.8х1.4 миллиметров.
• Вывод для одного диода.

О многослойных платах

Монтаж в аппаратуре с SMD компонентами часто бывает достаточно плотным. Поэтому и дорожек самим платам надо больше, чтобы при дальнейшей эксплуатации не возникало проблем. На одну поверхность все дорожки влезть не могут, потому и был разработан многослойный вариант плат.

В плате будет больше слоёв, если само оборудование применяют достаточно сложное. Прямо внутри платы размещаются сами дорожки, увидеть их практически невозможно. Платы компьютеров и мобильных телефонов — пример использования подобных технологий на практике.

Обратите внимание! При перегреве многослойных плат они просто вздуваются, как пузырь. Межслойные связи начинают рваться, из-за чего главный компонент выходит из строя

Правильно подобранная температура — самый важный фактор при любом ремонте.

Иногда применяют обе стороны печатной платы для работы. Из-за этого плотность монтажа становится в два раза больше. Ещё одно преимущество современных SMT технологий. Материала для производства таких компонентов тоже уходит в несколько раз меньше. Себестоимость благодаря такой конструкции уменьшают.

Общее устройство и принцип работы SMD светодиодов

Главным преимуществом таких светодиодов является их максимально близкое расположение кристалла относительно теплоотвода

Этот фактор имеет важное значение при излучении мощного светового потока с выделением большого количества тепла. Мощность одного SMD светодиода находится в диапазоне 0,01-0,2 Вт, а на отдельную керамическую подложку может быть установлено от 1 до 3 кристаллов

Благодаря своей конструкции, контактные площадки подложки светодиодов непосредственно соединяются с монтажной платой. Широкий угол освещения и другие параметры позволяют изготавливать светодиодные лампы со стандартным цоколем. Данные светодиоды широко применяются в различных дисплеях и табло за счет небольших размеров корпуса. Они легко монтируются на платы, объединяются в ленты и линейки, удобные для последующего разделения и монтажа. Широкий ассортимент типоразмеров корпусов существенно расширяет сферу использования SMD светодиодов.

Для выращивания кристаллов применяется стандартная технология, представляющая собой металлоорганическую эпитаксию. Толщина каждого выращенного слоя постоянно измеряется и строго контролируется. В отдельные слои добавляются специальные примеси – акцепторы или доноры, обеспечивающие получение р-п-перехода, когда электроны концентрируются в п-области, а дырки – в р-области.

Конструкция и внешний вид

Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по характеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.

Среди других конструкционных параметров led-светильников 2835 можно отметить:

1. Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
2. Обширная панель по отведению вырабатываемого в ходе свечения тепла.
3. Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
4. При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
5. Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.

Общие сведения о светодиодах

Перед тем как изучать то, исходя из каких принципов осуществляется маркировка светодиодов, рассмотрим основные сведения о соответствующего типа изделиях. Что они представляют собой?

Светодиод — это особый диод, который светится, если через него проходит электрический ток. Основной компонент данного изделия — полупроводниковое вещество. То, какие добавки в нем содержатся, определяет цвет при свечении светодиода. Например, если в полупроводник добавлен алюминий, то цвет светодиода, к которому подведен электрический ток, может быть красным. Если добавлен индий — синим. В современной промышленности светодиоды выпускаются в самом широком спектре модификаций исходя из содержания примесей.

Рассматриваемые изделия (маркировка светодиодов может отражать данную особенность), применяются в самом широком спектре отраслей: в изготовлении ламп, телевизоров, декоративных элементов и т. д. В данных сферах у светодиодов во многих случаях нет аналогов, а если они есть, то у рассматриваемых изделий во многих случаях имеются неоспоримые преимущества.

Например, если сравнивать традиционные лампы накаливания и светодиодные, то вторые могут быть предпочтительнее, поскольку:

— у них будет существенно более низкое энергопотребление;

— они будут иметь более долгий срок службы;

— они способны работать при пониженном напряжении;

— они характеризуются экологичностью, безопасностью эксплуатации.

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

Вот они, LED SMD2835. Маленькие, но света от них достаточно

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Сила светового потока, Лм	8	20	50	100
Потребляемая мощность, Вт	0,09	0,2	0,5	1
Температура, в градусах С	+60	+80	+80	+110
Ток потребления, мА	25	60	150	300
Напряжение, В	3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0. 5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

Параметр	Показатель
Сила светового потока, Лм	45-50
Потребляемая мощность, Вт	0,5
Диапазон рабочих температур, в градусах С	От -40 до +80
Номинальный ток, мА	150
Рабочее напряжение, В	3,1-3,2
Угол освещения	120 градусов

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

Модификация	XM-L	XR-E, XP-G, XP-E, XP-C
Сила светового потока, Лм/вт	T5 (от 260 до 280)	T6 (от 280 до 300)	U2 (от 300 до 320)	Q2 (от 87,4 до 93,9)	Q3 (от 93,9 до 100)	Q4 (от 100 до 107)	Q5 (от 107 до 114)	R2 (от 114 до 122)

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:

5 видов светодиодов — какие самые яркие. таблицы характеристик, цена и сравнение

Что такое SMD светодиоды

1. Главная
2. Помощь

Применение светодиодов в освещении давно является нормой. Они могут использоваться везде, где только можно. В зависимости от типа исполнения led источники света могут применяться как в бытовых осветительных приборах, так и в автомобильной подсветке. Кроме этого, так как светодиоды мало потребляют, их широко применяют в портативных осветительных приборах: фонариках, прожекторах, гирляндах. Одним из широко применяемых видов являются smd светодиоды.

Данный тип светодиодов имеет малогабаритные размеры, при которых потребляет небольшое количество энергии и излучает безопасное и чистое свечение. Что же обозначает аббревиатура таких светодиодов? SMD (в пер. с англ.) – это устройство поверхностного монтажа. Другими словами smd светодиоды представляют собой устройство, выполненное в небольшом корпусе с вмонтированным светоизлучающим кристаллом, которое поверхностно монтируется на печатную плату.

Светодиод smd имеет корпус из термостойкого пластика с определенными размерами. В эту пластиковую оболочку установлен кристалл, который присоединен тонкими нитями к контактным площадкам. Линза smd светодиода выполнена из поликарбоната. Отвод тепла производится с помощью контактных площадок, а в некоторых светодиодах присутствует дополнительная площадка для вывода тепловых масс.

Обозначение SMD светодиодов.

Название данных светодиодов состоит из цифр, а также имеет информацию о цветовой гамме. К примеру, SMD 3528 Red. Обозначения SMD – тип светодиода, 3528 – размеры, Red – цвет свечения. Простыми словами, данное обозначение подразумевает светодиод поверхностного нанесения с размерами 3,5мм на 2,8мм с красным цветом свечения. Чем больше размер светодиоды, тем он ярче и мощнее, но это не всегда.

СМД светодиоды

одного типа (SMD2835) могут также отличаться по мощности, данная характеристика указывает на качество светоизлучающего кристалла.

Подключение SMD светодиодов.

Светодиоды SMD необходимо устанавливать непосредственно на печатную плату, так как она служит одним из элементов отвода тепла. Такая плата может быть выполнена на жесткой (подложке для светодиодов, алюминиевая полоса) или на гибкой основе (медная полоса, светодиодная лента).

Для того, чтобы понять что означает тот или иной контакт, необходимо посмотреть на сам светодиод. Контактная площадка, которая расположена в стороне среза угла на корпусе имеет обозначение «-» или катод, противоположная «+» или анод.

Кроме простого визуального вычисления полярности SMD светодиода, существуют некоторые правила подключения:

Разновидности

Как известно получение светодиодов белого цвета – это трудная технология. Один из вариантов, это применение кристалла синего свечения, с последующим покрытием его люминофором, который собственно и даёт необходимый оттенок белого цвета.

В зависимости от потребностей вы можете купить светоизлучающие диоды тёплого, нейтрального или холодного свечения. Различная цветовая температура предоставляет возможность выбора и позволяет достигнуть желаемого результата.

В продаже встречаются цветные светодиоды SMD 2835: красные, синие, зеленые и другие.

Мы составили для вас подборку лучших светодиодов с Алиэкспресс, которые имеют лучшие отзывы и низкие цены:

1. Купить светодиод SMD 2835 — холодный белый, именно эти светодиоды используются в ЖК — телевизорах LG.
2. Купить светодиод SMD 3528 — можно выбрать любой цвет, отзывы только положительные, фирма CHANZON зарекомендовала себя только с хорошей стороны, часто их светодиоды можно найти в светодиодных лампах Gauss.
3. Купить светодиод SMD 5050 — в наборе идут сразу 5 цветов: белый, красный, зеленый, синий, желтый. Очень быстрая доставка.

Ленты из 72 SMD 5050 на алюминиевой плате

Светодиодная лента SMD 5050 на 72 чипа

1 из 2

Еще один из интересных типов 5050 смд лент, о которых стоит рассказать — ленты с 72 диодами на метр. Попались мне на глаза не так давно, но заинтересовали сразу. Мощность метрового отрезка составит порядка 15 Вт. Аналоги люминесцентных ламп 20 Вт ( 18 Вт ), только размер метровый)). Данные типы лент в основном выпускают в жестком исполнении и гибкую практически нереально найти с таким количеством диодов. С другой стороны лентой их уже трудно назвать, т.к. это полноценные источники освещения на алюминиевых платах. Большой плюс такого типа «лент» — простота монтажа и теплоотвод.

Недостатки

• Чувствительность к напряжению. На светодиоды должно подаваться напряжение выше их порогового, а ток ниже их номинального значения. Ток и срок службы сильно изменяются при небольшом изменении заданного напряжения. Таким образом, они требуют питания с регулируемым током (чаще всего последовательный резистор для индикаторов).
• Цветопередача. Большинство холодных белых светодиодов имеют разные спектры, которые в значительной степени отличаются от абсолютного излучения черного тела, такого как солнце.
• Скачок до 460 нанометров и провал на 500 нанометров могут привести к тому, что цветовая гамма объектов при освещении белым холодным светом будет иначе выглядеть, чем при свете солнца или свете ламп накаливания. Из-за метамерии красные поверхности плохо освещаются фосфорными холодно-белыми светильниками.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации.

Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Технические характеристики

На сегодня диод 2835 возможно позиционировать ровно, как планарный световой диод, корпус которого содержит наилучшие свойства, принятые с предыдущих вариантов: ширина, протяженность устройства целиком сходятся с величиной 3528 smd. Данное упрощает изготовителям лент проблему по наладке производственного оснащения.

Уровень высоты снижен до 0,8 мм, что уменьшает расходы в его изготовлении, также расширяет сферу его применения. Согласно гальваническим, оптическим характеристикам 2835 смд большое количество совпадений с 5730 SMD в 0,5 Вт.

Принимая во внимание, что область испускания 2835 меньше в 1,7 раза, но владеет светоотдачей, как и 5730, что означает, лучше подойдет с целью конструирования эффективных светодиодных конструкций. Основные технические характеристики представлены в таблице:

Основные технические характеристики представлены в таблице:

Описанные свойства предполагают применение светового диода 2835 при окружающей температуре +25 градусов. Но не всегда возможно создать такие условия. Отводу тепла препятствует предохранительная кремнийорганическая прослойка, светорассеиватель лампы, и обычно температура в комнатах более 25 градусов.

Светодиоды DIP-типа

DIP (Direct In-line Package) – хорошо известный еще с ХХ века тип светодиодов. Они представляют собой колбочки из стекла или прозрачного пластика бесцветного/цветного (они выполняет роль линз, фокусируя поток света в строго определенном направлении), внутри которых располагается полупроводниковый кристалл (зеленый, красный или синий).

Кристалл размещается на катоде. С анодом он соединен тонким анодным проводом. Катодный и анодный контакты выходят за пределы линзы, образуя подобие металлических ножек. Эти «ножки» вставляются в специально подготовленные отверстия в печатной плате и припаиваются. Пространство между печатной платой и светодиодами заливается герметизирующим составом, предохраняющим контакты от попадания влаги.

Внутри линзы, как правило? располагается один светодиод.

Распространена конструкция R1G1B1 (1красный, 1 зеленый, 1 синий), где три отдельно стоящих линзы формируют один пиксель.

Также внутри колбочки размещен управляющий микрочип. Он регулирует частоту мерцания, яркость и порядок подачи тока на кристаллы. Также существует конструкция Dip 3in1 где в одной линзе размещены все три диода, но данная технология недолговечна и относится к эконом сегменту из за избыточного перегрева и меньшего срока службы.

Наименьший диаметр светодиодов DIP типа составляет 3мм. Излучаемая яркость может достигать 14 000 кд/кв.м.

Светодиоды DIP типа часто применяются в качестве индикаторов в различных устройствах (компьютеры, видеокамеры, аккумуляторные пылесосы и пр.). Они отличаются высокой яркостью и направленным световым потоком.

Благодаря высокой яркости и возможности надежно герметизировать конструкцию с DIP светодиодами, их часто используют для производства уличных светодиодных экранов. Большие габариты экстерьерных дисплеев и внушительные дистанции между экраном и наблюдателем позволяют с успехом использовать светодиоды для получения изображения, которое хорошо воспринимается человеческим глазом в условиях улицы.

С большого расстояния сами пиксели (1 пиксель – 3 светодиода красный, синий зеленый, расположенных вместе, либо один светодиод, содержащий внутри кристаллы 3-х цветов) и расстояния между ними (пиксельный шаг) сливаются, образуя четкую картинку.

Таким образом, у нас следующие преимущества DIP-светодиодов по сравнению с SMD:

• яркость;
• долговечность при работе на улице;
• потребление энергии.

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем и , поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности.

Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

Схема подключения

Светодиоды smd по схеме и способу подключения не отличаются от аналогичных образцов. На каждом отдельном элементе напряжение составляет 3,5V, соответственно, подключать нужно только последовательно с обязательным использованием соответствующего резистора.

Есть разница в подключении монохромных и RGB образца. Если первые подключают последовательно каждый модуль по порядку, то во втором – также последовательно, но каждый отдельный цвет сразу из 3-х модулей. И в том, и в другом случае обязательно применение токогасящего резистора – по одному на каждую цепь.

У такого способа подключения есть только один минус – если вышел из строя один светодиод, гаснет вся цепь. То же самое наблюдается, если резистор перегорел. Это напоминает старые советские гирлянды, когда приходилось прозванивать каждую лапочку в поисках перегоревшей.

Как правильно паять

На производстве точечное паяние не практикуется, только сразу весь комплект. Дома такой возможности нет, поэтому можно воспользоваться паяльником с учетом следующего:

• температура жала не выше 300°;
• температура корпуса в момент спайки до 260°;
• время контакта – 7-9 секунд;
• до того, как начать работу, определяют полярность.

Кто-то пытается соединить лед элементы феном, но честно скажем, затея не самая удачная, тем более, что придется искать низкотемпературную паяльную пасту. Слишком большая зона покрытия, паяльник в этом случае срабатывает более ювелирно.

В заключение отметим, что хотя по характеристикам диоды smd 5050 и уступают современным образцам, их не снимают с производства. Уже нет лам и светильников на их основе, в основном производстве перешло на выпуск светодиодных лент с такими элементами. Они показывают хороший технически и энергетический результат, поэтому и остаются востребованными и популярными в бытовой и развлекательной сфере.

ВИДЕО: Как паять мелкие светодиоды

Расстояние между светодиодами

Плотность – это технический параметр, который определит количество элементов, установленных на 1 метр ленты. Их может быть от 30 до 240 штук. Плотность определяет характеристики светового потока и необходимую для работы энергию.

Пример плотности светодиодов на ленте

Чтобы не произошло деградации элементов, ленту мощностью 120 или 240 диодов на 1 метр необходимо установить на алюминиевый профиль. Если речь идет о приобретении ленты на бобине, производитель может указать общее количество элементов. Например, 300 светодиодов на 5 метров. Это означает, что плотность стандартная: 60 штук на 1 метр.

Сфера применения

Светодиоды этого семейства активно используются в офисном, домашнем и промышленном освещении уже более 5 лет. За это время появились более современные модификации, но SMD LED 5730 не становится менее популярным. Причины такого постоянства заключаются в большой мощности, малых размерах и увеличенной светоотдачи. Именно на этих представителях собирают модули из трех последовательно соединенных кристаллов с питанием 12 вольт для точечной подсветки. Такой form-фактор удобно использовать в рекламных конструкциях, при организации дополнительного освещения, зонировании помещения, тюнинге авто и т.д. Если последовательно соединить несколько десятков таких кристаллов на компактной плате, из них получатся мощные прожекторы и уличные светильники.

Сравнение интенсивности света разных светодиодов

Покупая светильники, работающие на светодиодах SMD 5730, необходимо отдавать предпочтение известным производителям, которые не экономят на охлаждающих радиаторах в конструкции. Выбирая светодиодную ленту для монтажа одновременно покупают алюминиевый профиль, что позволит эффективно отводить выделяемое кристаллами тепло.

Если вы решили самостоятельно собрать лампу на светодиодах, уделите особенное внимание охлаждающему радиатору или мощной системе охлаждения как залогу длительной и бесперебойной работы осветительного прибора

Параметры по току и напряжению

Промышленно выпускается несколько вариантов приборов SMD2835 с разными параметрами по мощности: 0,09 Вт – рабочий ток 25 мА; 0,2 Вт – 60 мА; 0,5 Вт – 0,15 А и 1 Вт – 0,3 А.

Высокие электрические и световые характеристики получены постепенными улучшениями светодиода массового производства SMD3528 – одного из первых в группе сверхъярких, но имеющих традиционные габариты.

В конструкции были проведены такие изменения:

• увеличена площадь желтого люминофора, который преобразует синий свет полупроводникового светоизлучающего кристалла в белый, т.е. круг диаметром 2,4 мм и площадью 4,5 кв. мм преобразовали в прямоугольник, имеющий площадь 9,18 кв.мм;
• высоту корпуса уменьшили с 1,95 мм до 0,8 мм;
• увеличили номинальный рабочий ток с 20 мА до 60 мА и более;
• расширили площадь контактов на днище корпуса для пайки и отведения тепла с 2,32 кв.мм до 2 х 1,8, т.е. до 3,6 кв.мм.

Это позволило увеличить световой поток СМД2835 в 2,5-3 раза по сравнению с СМД3528.

Характеристики и основные отличия светодиодов SMD 5630, SMD 5730 и SMD 5050

Я прочитал огромное количество литературы по данным светодиодам. Как они себя ведут, сколько света можно получить и т.д. и т.п. Сконструировали не один десяток модификаций прожекторов на данных чипах и осталось двоякое впечатление от них…

Не скажу, что диоды плохие. Но процесс монтажа сводит на «нет» все достоинства чипов. Как я уже говорил ранее — я сконструировал много LED источников света и на SMD, и на COB, и на 5мм диодах… Каждый тип диодов имеет свои плюсы и минусы.Не надо быть «семи пядей во лбу», чтобы сравнивать абсолютно разные типы между собой — это занятие наблагодарное. Поэтому этим заниматься и не буду. Приведу ( на основе своих испытаний ) ряд данных, в результате чего можно будет легко и быстро сделать для себя выводы.

Что это такое

Светодиод – это полупроводниковый источник света, который излучает свет при прохождении через него тока. Электроны в полупроводнике рекомбинируют с электронными дырками, выделяя энергию в виде фотонов. Такой эффект называется электролюминесценцией. Цвет свечения (соответствующий энергии фотонов) определяется энергией, необходимой электронам для пересечения запрещенной зоны полупроводника.

Белый свет получается с использованием нескольких полупроводников или слоя светоизлучающего люминофора (вещество, которое преобразовывает получаемую энергию в световое излучение). SMD (surface-mount device) – это устройства, предназначенные для поверхностного монтажа SMT (surface-mount technology). SMT – метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа.

В промышленной сфере эта технология в значительной степени заменила метод конструирования сквозных отверстий, который заключался в установке компонентов с помощью проволочных выводов в отверстия на плате.

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

Не путайте с 3528, который более старый и не такой энергоэффективный.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 – 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Полезное видео по теме:

Разница между светодиодами 3528 и 5050

В числе самых популярных модификаций светодиодов — 3528 и 5050. Что они собой представляют?

Наименование данных электронных компонентов отражает их размер: 3,5 на 2,8 мм. В структуре 1 светодиода рассматриваемого типа присутствует 1,2 или 3 полупроводниковых кристалла.

В результате с помощью соответствующих электронных компонентов можно обеспечивать освещение помещений при использовании 3 цветов.

Распространены вместе с тем и монохромные светодиоды 3528 — они способны светиться белым, синим, красным, зеленым, желтым цветом.

От конкретного цвета электронного компонента зависит уровень освещенности, обеспечиваемый светодиодом. Так, самый высокий показатель имеют белые устройства. Их освещенность может достигать 5,5 люмен. Существенно скромнее освещенность у синих светодиодов — она обычно не превышает 0,85 люмен.

Светодиоды 3528 чаще всего используются как элемент конструкции осветительных лент, различных бытовых приборов.

Основные характеристики рассматриваемых электронных компонентов таковы:

• световой поток — в пределах 5,5 люмен;
• мощность — порядка 0,1 Вт;
• рабочая температура — от минус 40 до 85 градусов;
• номинальный ток — 25 мА;
• напряжение — порядка 3,2 В;
• угол свечения — порядка 120 градусов.

Что представляют собой светодиоды 5050?

Наименование рассматриваемых светодиодов, как и в случае с электронными компонентами типа 3528, отражает их величину — 5 на 5 мм.

Прежде всего следует отметить, что структура светодиода 5050 фактически представлена тремя электронными компонентами типа 3528, смонтированными в одном корпусе.

Поэтому по основным технологическим свойствам они будут довольно схожи со светодиодами 3528. Но между рассматриваемыми электронными компонентами существенны различия в части характеристик:

• световой поток светодиодов 5050 может достигать 18 люмен;
• мощность данных электронных компонентов составляет порядка 0,21 Вт;
• номинальный ток светодиодов 5050 — 60 мА;
• напряжение — около 3,3 В;
• угол свечения — порядка 125 градусов.

Конкретный показатель производительности светодиода (к слову, так же как и в случае с электронным компонентом 3528) зависит от фирмы-производителя, от уровня располагаемой ей инфраструктуры выпуска светодиодов.

Сравнение

Главная особенность светодиодов 3528 и 5050 в том, что первые входят в структуру вторых, образуя, по сути, новое устройство. В связи с этим обнаруживается не одно отличие светодиодов 3528 от 5050 — выше, рассматривая их характеристики, мы убедились в данном факте. Но с технологической точки зрения оба электронных компонента работают по схожим принципам.

Изучив, в чем разница между светодиодами 3528 и 5050, зафиксируем выводы в таблице.

Таблица

Светодиоды 3528	Светодиоды 5050
Что общего между ними?
Светодиоды технологически схожи, в структуре элемента 5050 присутствуют 3 светодиода 3528
В чем разница между ними?
Размер — 3,5 на 2,8 мм	Размер — 5 на 5 мм
Световой поток — до 5,5 люмен	Световой поток — до 18 люмен
Мощность — порядка 0,1 Вт	Мощность — порядка 0,21 Вт
Номинальный ток — 25 мА	Номинальный ток — 60 мА
Угол свечения — 120 градусов	Угол свечения — 125 градусов

Недостатки

• Чувствительность к напряжению. На светодиоды должно подаваться напряжение выше их порогового, а ток ниже их номинального значения. Ток и срок службы сильно изменяются при небольшом изменении заданного напряжения. Таким образом, они требуют питания с регулируемым током (чаще всего последовательный резистор для индикаторов).
• Цветопередача. Большинство холодных белых светодиодов имеют разные спектры, которые в значительной степени отличаются от абсолютного излучения черного тела, такого как солнце.
• Скачок до 460 нанометров и провал на 500 нанометров могут привести к тому, что цветовая гамма объектов при освещении белым холодным светом будет иначе выглядеть, чем при свете солнца или свете ламп накаливания. Из-за метамерии красные поверхности плохо освещаются фосфорными холодно-белыми светильниками.

Как узнать падение напряжения?

Для того чтобы определить, на сколько вольт светодиод, можно воспользоваться теоретическим и практическим методами. Они оба хороши и применяются в зависимости от ситуации и сложности испытуемого прибора.

Теоретический метод

Для анализа характеристик светодиода таким способом большую подсказку дают габариты прибора, цвет и форма его корпуса. Примеси различных химических элементов вызывают свечение кристаллов от красного до желтого цвета. Конечно, если видна расцветка корпуса, тогда можно определить некоторые параметры светодиода по внешнему виду. Но при его прозрачности придется воспользоваться мультиметром. Выставляем тестер на «обрыв» и щупами прикасаемся к выводам светодиода. Ток, проходящий через светодиод, вызывает слабое свечение кристалла.

Типы и виды светодиодов

В состав этих изделий входят различные полупроводниковые металлы. Этот фактор и влияет на падение напряжения на p-n-переходе. Чтобы обозначить такие характеристики, независимо от марок и производителей светодиода, их окрашивают в различные цвета. Но стоит знать, что конкретно утверждать, на сколько вольт светодиод, опираясь только на его окраску, будет неверно. Цвета этих приборов дают приблизительные значения для проведения измерений. Примерные параметры по цветовому признаку приведены в таблице.

Цвет прибора	Напряжение, В
Красный	1,63–2,03
Желтый	2,1–2,18
Зеленый	1,9–4,0
Синий	2,48–3,7
Оранжевый	2,03–2,1
Инфракрасный	до 1,9
Фиолетовый	2,76–4
Белый	3,5
Ультрафиолетовый	3,1–4,4

Примерные характеристики светодиода можно определить по цвету его корпуса и размерам

На прямое напряжение светодиода не воздействуют габариты или вариации корпуса, однако может проглядываться количество кристаллов, которые излучают свет и соединяются последовательно. Бывают виды элементов SMD, где люминофор прячет цепочку кристаллов.

В корпусе SMD-светодиода последовательно соединяются три кристалла белого цвета. Наиболее часто они применяются в лампах на 220 В китайского производства. Из-за того, что такие светодиоды начинают реагировать только от 9,6 вольт, протестировать их мультиметром не удастся, так как его батарейка питания рассчитана на 9,5 В.

Теоретически можно воспользоваться интернетом, скачав специальную программу datasheet, в поисковике которой вписать известные параметры светодиода, его цвет. Это позволит найти приблизительные характеристики, где падение напряжения и значения тока могут быть неточными.

Практический метод

Проведение тестирования практическим способом позволяет получить наиболее точные значения силы тока и падения напряжения. Рассчитанная таким образом характеристика прибора позволяет безопасно и долговременно использовать его по назначению. Для получения неизвестных параметров потребуется вольтметр, мультиметр, блок питания, рассчитанный на 12 В, резистор от 510 Ом.

Принцип измерений аналогичен описанному выше для тестирования светодиода на номинальный ток. Необходимо собрать схему с резистором и вольтметром, после чего увеличивать постепенно напряжение до начала свечения кристалла. При достижении яркости высшей точки показания замедляют рост. Можно снимать с экрана номинальное напряжение светодиода.

При 1,9 вольт может отсутствовать свечение. В этом случае часто проверяется инфракрасный диод. Чтобы это уточнить, необходимо перевести излучатель в телефонную камеру. Если будет видно на экране белое пятно, то это и есть инфракрасный диод.

Схема проверки падения напряжения на светодиоде

Если нет возможности применить блок питания на постоянные 12 В, можно использовать батарейку «Крона», рассчитанную на 9 вольт. При отсутствии вышеперечисленных источников питания отлично подойдет стабилизатор сетевого напряжения, который может выдавать необходимое выпрямленное напряжение, только потребуется заново рассчитать номинал сопротивления резистора, задействованного в схеме. В этом случае также нужно повышать напряжение до засвечивания светодиода. Напряжение, при котором произойдет свечение, и будет номинальным, на которое он рассчитан.

При неизвестных характеристиках светодиода обязательно необходимо рассчитывать его значения номинального тока и падения напряжения, чтобы предотвратить быстрый выход из строя.

Вывод о сравнении SMD 5630, SMD 5730 и SMD 5050

Сравнение освещения SMD диодами В результате проведенных испытаний мы можем сделать вывод — лучшие Samsung. Причем тут у меня также двоякое впечатление. Разница от других экземпляров по одинаковым диодам не такая большая. Есть разница по тепловому нагреву. Самый плохой теплоотвод у последней компании GZCL. Все-таки ребята сэкономили на подложке. Но тут мы можем сыграть на меньшем питании по току. Света будет меньше, но продолжительность жизни увеличится. По остальным образцам — практически все данные идентичны друг-другу. Разница только в цене…

Для чего все это было сделано? Главной целью было показать, что утверждение — «На китайских площадках продают только барахло» — не имеет под собой объективных оснований. Китайские площадки, также как и российский рынок, имеет как адекватных производителей и продавцов, так и плохих. Те, кто не могут правильно отбраковать и идентифицировать хорошие ( удовлетворительные ) китайские диоды от плохих — танцор, которому вечно что-то мешает.

Есть на китайском рынке хороший товар. И его не мало. Надо уметь правильно выбирать и не гнаться за дешевизной. Все представленные в обзоре продавцы — имеют не плохие рейтинги и продажи своей продукции. Особенно Sanan.

Сравнение характеристик светодиодных чипов SMD

: размер, мощность, эффективность

Статья обновлена: 24 августа 2021 г.

Какие светодиодные чипы SMD самые яркие и эффективные? 5050, 5630, 5730, 2835 или что-то другое?

⚠️ Не поддавайтесь искушению смотреть невооруженным глазом прямо на светодиоды высокой яркости!

Светодиодные чипы SMD Характеристики: размер, мощность, эффективность

Светодиодные чипы SMD значительно изменились за последние пару десятилетий. Поскольку стоимость люмена в геометрической прогрессии снижается, теперь они бывают самых разных форм и размеров, которые вы только можете себе представить.

СВЕТОДИОДНЫЕ ЧИПЫ SMD

Идеальный источник света: эффективность 100 %

Световая эффективность излучения видимого спектра (LER) выражается в люменах на ватт (лм/Вт) единиц. Максимальная теоретическая эффективность идеального источника света равна 683 лм/Вт при 555 нм монохроматический зеленый цвет длина волны.

Почему 555 нанометров спросите вы? Потому что стандартизированная кривая V(λ), описывающая среднюю чувствительность человеческого глаза к видимому свету, достигает максимума именно при этом числе! Очевидно, за это мы должны благодарить природу! Другими словами, идеальный светодиодный источник света должен излучать «чистый зеленый цвет» и преобразовывать 100% потребляемой электроэнергии в свет, достигая максимального теоретического предела эффективности.

А как насчет других цветов? А как насчет красного, синего, желтого, оранжевого и белого? Что ж, всякий раз, когда мы сдвигаем, расширяем или растягиваем спектр излучаемого света, чтобы включить в вывод другие цвета, мы снижаем максимальную теоретическую эффективность. Почему? Потому что наши глаза не так чувствительны к другим цветам, особенно к крайним синим (700 нм) концам шкалы, и мы полностью слепы к ультрафиолетовому и инфракрасному (ИК) спектрам и выше.





Светодиоды белого света имеют максимальная теоретическая эффективность около ~ 350 лм/Вт , что означает, что мы еще не достигли этого, но уже очень близко! Согласно официальному пресс-релизу компании (2014 г.), Cree (которая продала свой светодиодный бизнес SMART Global Holdings, Inc. в 2020 г.) была первой компанией, преодолевшей барьер эффективности 300 лм/Вт . Итак, почему мы не видим их в наших таблицах, перечисленных ниже, и в интернет-магазинах, готовых к покупке? Поскольку это результаты испытаний лабораторных образцов НИОКР, они либо чрезвычайно редки, либо дороги в производстве (требуются высокая точность, дорогие и жесткие материалы и механические допуски для массового производства на нашем нынешнем технологическом уровне), и поэтому их доступность очень ограничена. Они и эксклюзивны, и дороги на данный момент.

Как производятся белые светодиоды?

В настоящее время доступны 3 метода, каждый из которых имеет определенное преимущество перед другим:

1. Использование R-G-B светодиодов (без люминофорных красителей, действующих как преобразователи длины волны). Мы можем создать иллюзию белого света, правильно смешав значения КРАСНОГО, ЗЕЛЕНОГО и СИНЕГО компонентов соответственно. Обратите внимание, что все 3 светодиода имеют разные электрические характеристики, которые необходимо учитывать (а именно, требования к рабочему напряжению и току), что делает логику контроллера более сложной и дорогой. Этот метод может быть очень простым и эффективным, но имеет тенденцию создавать пробелы в спектре, что приводит к более низкому индексу цветопередачи (80-85). Кроме того, из-за различных материалов (состава) уровни износа (старения) меняются со временем по-разному для каждого цвета, что влияет на стабильность и качество света.

   Где мы можем увидеть пример светодиодов RGB и белого света, который они производят? Что ж, если у вас есть OLED/AMOLED-дисплей на мониторе вашего мобильного телефона, ПК или ноутбука, возможно, вы уже смотрите на него, потому что в этих технологиях экрана используется активная светодиодная матрица RGB (или чередующаяся RGBW) для создания иллюзии много цветов, в том числе белый! Если у вас на цифровой или запасной телефонной камере есть режим макросъемки (в сочетании с оптическим или цифровым зумом — скорее всего поможет), вы можете сделать увеличенное изображение отдельных светодиодных субпикселей и убедиться в этом сами! Обратите внимание, что в более старой традиционной технологии экрана TFT LCD на самом деле не используются светодиоды спереди, а цветные стеклянные фильтры RGB пропускают или блокируют блок белого света (BLU) с задней подсветкой, что может обмануть вас, заставив думать, что это светодиоды, но это не так. !

2. Использование синего светодиода с красителями на основе люминофора сверху (под крышкой объектива). Эта желтая или оранжевая краска, которую вы видите поверх многих белых светодиодов SMD или светодиодных панелей COB, на самом деле называется преобразователем длины волны , специальным слоем красителя, использующим квантовый принцип преобразования длины волны в частоту. Синие светодиоды обычно работают с длиной волны 450-460 нм. Различные красители будут давать различный спектральный сдвиг и результирующий «белый цвет» (теплый, натуральный, холодный). Некоторые специализированные красители могут давать очень высокие значения CRI (95-98). Люминофорные красители характеризуются собственной внутренней квантовой эффективностью, которая также влияет на общую эффективность светодиодов.
3. Использование УФ-светодиода с красителями на основе люминофора в качестве преобразователей длины волны сверху (под крышкой объектива). УФ-светодиоды обычно работают с длиной волны 365-395 нм.

Светодиодные чипы SMD: основные свойства

• Radiant Flux ( люмен ) выход на один чип. Это зависит от номинальной мощности и КПД, размера, геометрии, класса / бункера, электрических характеристик и условий эксплуатации.
• Эффективность , выраженная в люменах на ватт. Отношение (лм/Вт) связано с Radiant Flux и тем, как сильно светит светодиод по отношению к потребляемой электроэнергии. Несмотря на распространенное мнение, максимальная энергоэффективность светодиодного чипа достигается на более низком уровне мощности , чем его максимальная номинальная мощность ! Диаграмма Люмен на ватт в зависимости от прямого тока (А) имеет форму кривой экспоненциального затухания . Именно по этой причине многие энергоэффективные конструкции включают как минимум на 30-100 % больше светодиодных чипов, чем абсолютный минимум, чтобы избежать снижения эффективности, сохранить чипы более холодными и управлять ими в «наилучшей зоне». В типичной конструкции управляющий ток редко превышает номинальное значение светодиода, и, чтобы держать под контролем температурный режим, они часто занижаются на 30-50 %, что значительно ниже их номинальных и абсолютных максимальных значений. Есть, конечно, и другие случаи, когда энергоэффективность не является основной целью, а общая светоотдача, и в этих случаях светодиоды работают на максимум с большими радиаторами, прикрепленными сзади.
• Ширина луча излучаемых световых лучей (угол 2D или 3D) — определяется границей, где интенсивность света падает до 50%. Лампы накаливания светят приблизительно на 360 градусов, тогда как обычные светодиоды обычно рассматриваются как сфокусированные точечные источники с углом луча от 15 до 120 градусов. Обычно это определяется геометрией чипа и формой фокусирующей линзы, расположенной сверху, которую можно добавить позже, после процесса изготовления чипа. Объектив вносит падение светового потока на 5-10 % (потеря эффективности), в зависимости от его значение оптического пропускания , которое обычно составляет около 90-95 %.
• Спектральный отклик — еще одна важная характеристика. Полихроматические светодиоды являются производными синих светодиодов с различным соотношением длин волн синего, желтого, зеленого и красного цветов, образующих широкий диапазон цветовых температур от янтарного/теплого, естественного/нейтрального до холодного (голубоватого) белого. Качество «белого» определяется люминофорным покрытием поверх светодиодного чипа. Монохроматические светодиоды специализируются на относительно узком диапазоне спектра от ультрафиолетового (УФ), видимого (RGB и других цветов) до инфракрасного (ИК) света.

💡 Обратите внимание, что некоторые светодиодные чипы SMD (например, 5050) на самом деле состоят из нескольких отдельных светодиодов внутри! Если вы присмотритесь, то заметите 6 или 7 отдельных областей под крышкой линзы светодиода. Излишне говорить, что этот факт способствует их более высокой электрической мощности и светоотдаче, но вносятся некоторые потери из-за границ пространства между отдельными «островками» подложки вдоль предельной тепловой характеристики от нескольких диодов, использующих один и тот же корпус.

В случае многоцветных светодиодов RGB каждый сегмент светодиода внутри чипа имеет красный, зеленый и синий цвет соответственно. Иногда внутри одного чипа может присутствовать дополнительный 4-й выделенный светодиод теплого белого (WW) или холодного белого (CW) цвета, чтобы уменьшить дискретные артефакты смешивания цветов, улучшить реализм и CRI (индекс цветопередачи) — в таких случаях чипы и полоски (и соответствующие контроллеры) обычно обозначаются как RGBW , чтобы отличить их от дискретных или более распространенных типов R – G – B . Варьируя (смешивая) индивидуальную яркость каналов R-G-B, достигается иллюзия «бесконечной» цветовой палитры.

В случае одноцветных версий (холодный белый, натуральный белый, теплый белый, красный, зеленый, синий и т. д.) все отдельные светодиоды внутри одинаковы, но не подключены параллельно; они по-прежнему поставляются с отдельными клеммами для управления отдельными светодиодами (например, для улучшенного распределения тока (= яркости) с ограничительными резисторами).

Ленты RGB LED Flex выпускаются в нескольких вариантах:

1. 5- или 6-проводные гибриды RGBW/RGBWW/RGBCCT, содержащие как обычный чип 5050 RGB + отдельные чипы 2835 WW и/или CW рядом с ним
2. 3-проводные RGBCW/RGBWW/RGBNW передовые чипы 4-в-1, а некоторые даже содержат встроенные цифровые логические контроллеры для отдельных светодиодных сегментов с адресацией
3. 4-проводная классическая светодиодная гибкая лента R-G-B с дискретными диодами R, G и B, расположенными рядом друг с другом
4. Другие нестандартные/специальные/перемежающиеся варианты

Светодиодные чипы SMD: типовые характеристики

Данные обобщены и сильно упрощены, чтобы получить представление, но на самом деле все зависит от партии производства, постпроизводственной классификации (марки / бункеры) и других характеристик, специфичных для каждого производителя.

• Типовой белый SMD-светодиод мощностью 0,2 Вт (например, 2835, 5050) работает при напряжении ~ 3,0 В (2,8 ~ 3,6), работает при номинальном токе возбуждения 60 мА и производит 20-35 люмен на один чип. При работе на меньших токах (20-40 мА) выходной поток снижается до 6-15 люмен на один чип.
• Типовой белый SMD-светодиод мощностью 0,5 Вт (например, 2835, 5630, 5730) работает при напряжении ~ 3,2 В (2,8 ~ 3,6), работает при номинальном токе возбуждения 100–150 мА и производит 30–90 (типичное значение 50–60) люмен на один светодиод. чип. При работе на меньших токах (45-60 мА) выходной поток снижается до 10-30 люмен на один чип.

Типичные значения для светодиодного чипа 5050 :

• 200 мВт (0,2 Вт) Максимальная номинальная мощность
• 120° градусов ширина луча
• 8~14 люмен на один светодиодный чип, но может достигать 24
• 5050 обычно ярче чипов 3528, но менее мощны, чем 5630 и 5730
• 5050 Гибкая светодиодная лента (лента) одинаковой длины, номинального напряжения и количества чипов будет производить больше света, а также потребует гораздо большего тока возбуждения (~ в 4 раза), чем эквивалентные 3528 и 2835 более дешевые варианты

Светодиодные чипы SMD: общее введение

Contemporary discrete SMD LED chips are: SMD5050 , SMD5054 , SMD5630 , SMD5730 , SMD2835 , SMD3014 , SMD3528 and so on.

Первые 2 цифры обозначают ширину ; вторые 2 цифры обозначают длину (все единицы указаны в 1/10 миллиметра или мм , для краткости). К сожалению, само по себе обозначение размера абсолютно ничего не говорит нам об их электрических и светоизлучающих характеристиках!

💡 Отказ от ответственности: Ниже приводится только общая классификация наиболее популярных в настоящее время размеров, которую не следует воспринимать как абсолютную. Более полный список см. в таблице внизу. Остерегайтесь того факта, что некоторые однодиодные чипы в упаковке могут быть более мощными (обладать большей потребляемой мощностью) по сравнению с другими типами или комбинированными, но это не приводит автоматически к более высокой эффективности! Производители классифицируют по разным сортам / бункеров светодиодов в процессе массового производства и соответственно их цена. Другими словами, вы можете обнаружить, что в целом более совершенный тип чипа «на бумаге» от менее известного (или неизвестного) производителя работает намного хуже, чем менее продвинутая модель от уважаемого производителя! Кроме того, вы должны учитывать различия в качестве и производительности между производственными партиями, которые, как правило, очень высоки у менее известных и респектабельных производителей. Мир светодиодов окрашен всеми оттенками серого (должна быть шутка).

Согласно различным даташитам, наиболее мощными и эффективными являются типы 3535 (до 1500 мА/5 Вт/180 Люмен), 2016 (60 мА/0,2 Вт/до 200 Люмен на один чип), и 2835 типов (150-300 мА/0,5-1,0 Ватт/до 180 Люмен на один чип), но будьте осторожны, гораздо чаще встречаются более дешевые варианты 60 мА/0,2 Вт, встречающиеся в бюджетных светодиодных лентах и ​​лампы похуже ( слабее или менее ярко) чем 5050! За ними внимательно следуют 3030 (150 мА/1 Вт/до 165 люмен на один чип). В среднем классе находятся типы 5054 , 5630 и 5730 (до 150-300 мА/0,5-1,0 Вт/60-150 Люмен) — более мощные, чем типы 5050/5060 — опять же остерегайтесь дешевой маломощности Типы 0,10 ~ 0,15 Вт и 7 ~ 12 люмен обычно встречаются в недорогих светодиодных лентах и ​​лампах. Cree выпускает специальную высокоэффективную серию 5630 J, которая может достигать 209 лм/Вт! Наконец, типы 5050 / 5060 имеют меньшую потребляемую мощность (до 60 мА / 0,2 Вт / 24-32 люмен на один чип), но они очень эффективны, дешевы и доступны по цене, обеспечивают превосходный мощный световой поток. для типичных применений, что делает их очень хорошим бюджетным выбором! Есть и другие размеры и типы, но эти самые популярные на сегодняшний день.

Cree производит некоторые «экзотические» типы 5050 (5 Вт, работающие от 6 В до 36 В, излучающие до 455 люмен на один чип и достигающие эффективности до 201 лм/Вт), но они определенно не являются обычным типом. Обычно нахожу вокруг.

Кроме того, существует серия Cree XLamp XHP50 (Extreme High Power) (и более новая, более эффективная и улучшенная XHP50.2 следующего поколения), которые также представляют собой установленные SMD-чипы с квадратным размером 5,0 x 5,0 мм, но имеют гораздо большую переднюю линзу. и до 18 Вт максимальной мощности!

XHP XLamp XHP35/XHP35.2/XHP50/XHP50.2/XHP70/XHP70.2 не относятся к тому же классу, что и обычные SMD-светодиоды, которые мы рассматриваем в этой статье, они значительно мощнее (хотя, не обязательно более эффективным!) и поставляются с характерным звездообразным алюминиевым радиатором.

Как правило, чем мощнее чип (например, он выдерживает более высокое входное напряжение и ток), тем больше света он излучает (в сумме), но тем менее эффективен. Другими словами, управление мощными микросхемами на уровне 40-50 % от их номинальной мощности обычно обеспечивает пиковую эффективность [лм/Вт] или рейтинг LPW, в то время как дальнейшее приближение их к номинальным (максимальным непрерывным) номинальным характеристикам снизит это соотношение. . Самые эффективные чипы, как правило, менее 0,2 Вт, потому что они работают при более низкой температуре, их легче производить и получать «идеальные бины» в процессе производства.

Еще раз, имейте в виду, что данные разнятся в зависимости от производителя, класса (цены), области применения, а также меняются с каждым новым поколением светодиодов; следствие быстро развивающейся промышленности. Более дешевые (с низким энергопотреблением) обычно находят свое применение в таких продуктах, как светодиодные лампы USB или светодиодные ленты. Более дорогие зарезервированы для продуктов более высокого класса с соответствующей ценой. Но более высокая мощность и светоотдача (люмены) выливается в более чем мощности батареи, необходимой для их питания (и, следовательно, генерируемых ).0011 Heat ), что является чем-то вроде роскоши и конструктивного ограничения в миниатюрных портативных устройствах и приложениях.

Отдельно стоит упомянуть дешевые светодиодные «клоны», разработанные так, чтобы «выглядеть» и «чувствовать» себя как настоящие. Они распространены в бюджетных / недорогих светодиодных лентах, лампах, лампочках и т. Д. Что делает их такими некачественными и слабыми? По сути, они используют более тонкие и меньшие силиконовые подложки, провода, меньше меди (в полосках/лентах), меньшие радиаторы, плохие регуляторы мощности и так далее. Если вы измерите их вес, то обнаружите, что зачастую они в 2-3 раза легче своих «оригинальных» аналогов. Все это делает их склонными к большему нагреву, что в конечном итоге ограничивает их абсолютную максимальную мощность и срок службы.

Светодиодные чипы также различаются по мощности и рабочему напряжению. Хотя это в основном достигается за счет дополнительных сетевых цепей контроллера и резистора или последовательного соединения микросхем, что приводит к работе при более высоком номинальном напряжении, чем номинальные значения возбуждения кремниевых светодиодов .

Распространенный современный светодиод SMD белого или синего цвета работает от 2,7 ~ 3,6 Вольт (соответствует современным литиевым или 2 (или 3) батарейкам стандарта AA/AAA), но есть и другие варианты: на 5 Вольт ( Питание от шины USB), 12–24 В (питание от аккумулятора автомобиля/грузовика и в обычных бытовых осветительных приборах) и вплоть до сетевого питания 110–220 В переменного тока (использование в домашних условиях, офисе и промышленности). Усилители напряжения или понижающие преобразователи используются либо для повышения низкого напряжения (1-3 вольта) до более высокого (5-12 вольт), либо для выпрямления и уменьшения сетевого питания.

Некоторые светодиоды могут питаться от более высокого напряжения (например, 3,7 ~ 4,5 В для белых светодиодов), но это значительно сокращает срок их службы и даже приводит к их преждевременному сгоранию! Существуют также специальные высоковольтные типы (6-18 В и более) с высоким КПД. Светодиодные чипы

представляют собой нелинейные электронные компоненты (кривая V-I), очень похожие на их обычные неизлучающие родственники , а это означает, что их светоотдача сильно зависит от изменения входного напряжения. Это очень мало беспокоит в таких приложениях, как портативные светодиодные лампы с батарейным питанием, но в профессиональном и домашнем освещении это имеет большое значение. В режиме постоянного напряжения (CV) используются токоограничивающие резисторы, особенно со светодиодными лентами, USB-светодиодными лампами, «кукурузными» лампочками, потолочными светильниками и т. д., однако резисторы снижают общий КПД из-за чрезмерной мощности источника питания или аккумулятор уходит в тепло. Вот почему 9Следует использовать схемы драйвера постоянного тока 0011 (CC), поскольку яркость светодиода можно регулировать более линейно за счет величины электрического тока, проходящего через микросхему в активном режиме, без чрезмерных потерь энергии.

Светодиодные чипы SMD Характеристики: Размер/Мощность/КПД/Технические характеристики Таблица

Исходный источник данных таблицы (отредактировано, обновлено, исправлены ошибки, данные предоставляются как есть)

SMD Светодиод	Размеры [5] [мм x мм]	Мощность [6] [Вт]	Поток на чип [1] [люмен]	Эффективность [1] [Лм/Вт] (мин)	Эффективность [1] [Лм/Вт] (макс.)	CRI [4] [Ra]	Интенсивность [3] [Кд]	Угол луча [° градусов]	Радиатор Требуется [2]	диодов на чип	Источник данных / Примечание
1808	1,8 х 0,8	0,1*	8-10	80	100	75-95		120	нет	1	Алибаба Алиэкспресс
2016	2,0 х 1,6	0,2	16-40	80	200	70-95		120	нет/да*	1	Кри
2216	2,2 х 1,6	0,1*	8–10	80	100	90-97		120	нет	1	Алибаба AliExpress Высокий индекс цветопередачи 3528
2835	2,8 х 3,5	0,2/0,5/1	14–180	70	180	75–95	4,4-57,3	120	нет/да*	1	Кри/БриджЛюкс
3014	3,0 х 1,4 903:30	0,1	9–12	90	120	75–85	2,8-3,8	120	№*	1	Алибаба
3020	3,0 х 2,0	0,06	5,4	80	90		1,7	120	№*	1	Алибаба
3030	3,0 х 3,0	0,2/0,5/1	30-36 / 110–200	120	200	70-90		120	нет/да*	1	Кри
3528	3,5 х 2,8	0,1/0,5	4–8 / 52	80	104	60–70		120	нет	1, 3 (RGB)	Национстар / APT
3535	3,5 х 3,5	0,5/1/2/3/5	35-1000	70	180-200	75–80		120	да	1	Philips/Kingbright/Другие
4014	4,0 х 1,4	0,2	22–34	110	170	80		117	№*	1	Алибаба [Китай]
5050	5,0 х 5,0	0,2/5,0	12-24 / 800-1000	60-160	120-200	70-90		120	№*	1 (WW/NW/CW), 2 (WW+CW), 3 (RGB), 4 (RGBW)	Кри / Юаньлэй (Страна грез) / Другие
5054	5,0 х 5,3	0,2/0,5/1	24-150	110	150	80		120	нет/да*	1, 4 (RGBW)	Различные
5060	5,0 х 5,5	0,2	18-26	90	130	80		120	№*	3 (RGB)	Hi-Led/оптическая вспышка
5630	5,6 х 3,0	0,2/0,5	24-42 / 45-90	90-120	180-210	70-90		120	№*	1	Кри
5730	5,7 х 3,0	0,2/0,4/0,5	12–26 / 30–65	60	130	70-90		120	№*	1	OptoFlash / Tbelux / Octa Light
5733	5,7 х 3,3	0,5	35–50	70	100	80	9,5-15,9	120	№*	1	Алибаба [Китай] 903:30
5736	5,7 х 3,6	0,5	40–55	80	110	80	12,7-17,5	120	№*	1	Алибаба [Китай]
7014	7,0 х 1,4	0,5/1	55-60 / 110-120	110	120	70–80		120	нет/да*	1	Санан 903:30
7020	7,0 х 2,0	0,2/0,5/1	22-24 / 50-60 / 110-120	110	120	75–85		120	нет/да*	1	Тбелукс
7030	7,0 х 3,0	1	110-120	110	120	75–85		120	да	1	Санан
8520	8,5 х 2,0	0,5/1	55–60 / 110–120	110	120	80		120	нет/да*	1	Алибаба [Китай]

[1] Flux и Световая эффективность указан для полихроматического спектра видимого света (например, теплого, естественного или холодного белого). У монохроматических типов она значительно ниже, за исключением, конечно, зеленого лазера на 555 нм. См. также [2] и [4] ниже.

Эффективность часто указывается при температуре перехода (чипа) в 25°С, что нереально без большого радиатора и/или активного охлаждения. Эффективность при более распространенных 85°С примерно на 8-10% ниже. Это делает прямое сравнение эффективности между различными типами светодиодов, классами (бинами) и производителями еще более сложным.

Поток на кристалл указан для целей ориентации при максимальной продолжительной номинальной мощности и идеальной комнатной температуре перехода. Конечно, при более низких уровнях тока/напряжения или более высоких рабочих температурах оно будет ниже в соответствии с конструкцией и целями/требованиями проекта.

Значения эффективности потока и люмена округлены.

–

[2] Радиатор рекомендуется для длительной или непрерывной работы при высокой или близкой к максимальной номинальной мощности. В маломощных моделях (0,2 ~ 0,5 Вт) радиатор можно не устанавливать при более низких уровнях мощности (COB и переносные лампы используют алюминиевую подложку как часть конструкции печатной платы со встроенным радиатором). Flux и Beam Angle учитывая, что легко вычислить эквивалент Candela (Cd) выход по стандартной формуле:

Iv [кд] = Φv [лм] / (2π(1 – cos(θ/2)))

, где Iv – светящийся (свет) интенсивность в канделах, Φv — световой поток в люменах, а θ — угол луча в градусах.

Далее, если мы заменим θ = 120° градусов (типично) в приведенном выше уравнении и упростим его, уравнение Люмен-Кандела станет:

Iv [кд] = Φv [лм] / π
Iv [кд] ≈ Φv [лм] / 3,14
Iv [кд] ≈ 0,32 * Φv [лм]

Другими словами, сила света, выраженная в канделах, примерно равна 1/3 для данного светового потока с углом луча светодиода, равным 120° градусов.

–

[4] Чипы с высоким CRI (индекс цветопередачи) [Ra] обычно имеют более низкую эффективность (лм/Вт) и яркость. Специализированные чипы могут иметь значение CRI Ra до 98 в зависимости от некоторых производителей. Освещение с высоким индексом цветопередачи подходит для профессиональной фото- и видеосъемки (вспомните Голливуд), а также для хорошо спроектированных домов, общественных и офисных помещений, хотя и с меньшей эффективностью.

–

[5] Чип только в упаковке. Не включает штифты для пайки на сторонах чипа.

–

[6] High Power Светодиоды обычно работают при напряжении 3,0–3,6 В и требуют 0,35–1,0 А на чип. Высоковольтные типы обычно работают при напряжении 6, 9, 12, 18 или 36 вольт и требуют 0,15–0,30 ампер на чип. Это достигается либо путем укладки нескольких чипов в один корпус (например, светодиодный модуль), либо с помощью специального производственного процесса. Примерами являются серия Cree SMD 2835 J с номинальной мощностью 1 Вт и эффективностью, достигающей почти 180 лм/Вт (класс P), и серия Cree SMD 5050 6 В J с номинальной мощностью 5 Вт и эффективностью, достигающей 175–201 лм/Вт (класс K). ).

Светодиодные модули COB

COB (чип-на-плате) Светодиодное освещение — это новейшая и наиболее значимая тенденция в мире светодиодного освещения, позволяющая отказаться от традиционной дискретной упаковки и максимально плотно упаковать интегрированные микросхемы в произвольную фасонная область из изоляционного слоя и алюминиевой подложки (радиатора): круг, квадрат, прямоугольник, лунообразная, звездообразная… Фосфорный слой распространяется по всей форме COB, что способствует их уникальному внешнему виду. Обратите внимание, что базовая алюминиевая подложка обеспечивает краткосрочное охлаждение COB, а радиатор гораздо большего размера необходимо добавлять отдельно, если он работает на максимальной мощности.

Светодиодные лампы COB — различные продукты (не в масштабе)

Характеристики светового потока (потока), эффективности и требования к мощности различаются в зависимости от производителя, партии и модуля, но в целом дают очень яркий свет (например, > 100 люмен/ Вт), требуется мощность 1 ~ 100 Вт и 3 ~ 12 В постоянного тока или питание от сети (110 В ~ 240 В переменного тока).

Определение светодиодов

— конструкция, характеристики, применение

• Проектирование задач

Войти

Добро пожаловать! Войдите в свою учетную запись

ваше имя пользователя

ваш пароль

Забыли пароль?

Создать учетную запись

Политика конфиденциальности

Регистрация

Добро пожаловать!Зарегистрируйте аккаунт

ваш адрес электронной почты

ваше имя пользователя

Пароль будет отправлен вам по электронной почте.

Политика конфиденциальности

Восстановление пароля

Восстановить пароль

ваш адрес электронной почты

Поиск

Модифицировано: 17 января 2022 г.

Учебник из светодиодного диода

Статьи категории

Соглашение

Светооборотный диод (светодиодный, светодиодный диод) -Тип Semiconductor Diode , LED, светодиодный диод) -Тип Semiconductor Diode , LED, светодиодный диод) -Тип SemiConductor Diode , LED, светодиодный диод) . также относится к категории оптоэлектронных компонентов. Типичная конструкция светодиода основана на «p-n полупроводниковом кристаллическом переходе » (подробнее о «p-n-переходе» здесь 9).0012) . После поляризации светодиода положительным электрическим напряжением (прямое смещение), превышающим пороговое значение напряжения, он начинает излучать электромагнитное излучение в видимом и инфракрасном спектре света.

Рис. 1. Символ светодиода

Конструкция светодиода

Цвет и длина волны светового излучения, излучаемого светодиодами, тесно связаны с полупроводниковым материалом, из которого они изготовлены. Обычно их изготавливают из соединений (бикомпонентных и многокомпонентных) химические   элементы из 3-й и 5-й группы Периодической таблицы Менделеева (например, GaAs – арсенид галлия, GaP – фосфид галлия, GaAsP – арсенофосфид галлия правым легированием). Элементный состав диода подобран таким образом, чтобы полупроводниковая структура, полученная в процессе , позволяла излучать свет в желаемом спектральном диапазоне. «p-n переходы» светодиодов с GaAs в основном производятся с диффузионный метод . Это обеспечивает высокую квантовую эффективность. Группа соединенных между собой диодов используется в различных типах дисплеев, например, в семисегментных индикаторах.

Светодиоды Разделение по цвету светового излучения

Цвет	Длина волны λ [нм]
Ультрафиолет (УФ)	< 380
Фиолетовый	380 – 435
Синий	435 – 500
Сине-зеленый	500 – 520
Зеленый	520 -565
Желтый	565 – 590
Оранжевый	590 – 625
Красный	625 – 700
Инфракрасный (ИК)	> 700

Плавное изменение длины волны сопровождается аналогичным изменением цвета. В таблице выше мы разместили диапазоны значений длины волны в порядке длины, чтобы улучшить представление о связи между длиной волны и цветом диода.

Характеристики тока и напряжения светодиода

Характеристики светодиода показывают, что цвет диода влияет на мощность, потребляемую этим светодиодом. Светодиоды , излучающие инфракрасный цвет  , потребляют наименьшее количество энергии, тогда как белый цвет потребляет больше всего.  Это связано с тем, что разные диоды имеют разные пороговые напряжения. Вы можете видеть это на характеристиках светодиода  , показанных ниже.

Рис. 2. Группа вольт-амперных характеристик светодиодов, показывающая различия пороговых напряжений при разных цветах светодиодов

Прямое напряжение светодиода

Ассортимент качеств этого семейства светодиодов очень широк, и в настоящее время нет достойного подхода, чтобы сузить их и технологически «свести» к еще более явному и измеримому виду. Тем не менее, они несколько ограничены (сужены) и охватывают обычные значения путем деления светодиодов на классы, выбора цвета света, так как стандарт для вашей отрасли.

Прямое напряжение светодиода — это минимальное напряжение, при котором светодиод начинает светиться из-за потока тока. Рекомендации по наиболее прямому току, характеризующему подтвержденный диод, видны из примечаний к каталогу, тем не менее, это сложно, особенно если мы не знаем источник диода, так как на светодиоде нет маркировки производителя. В среднем светодиоды будут иметь максимальный прямой ток 20-30 мА, однако многие обычные светодиоды (имеющие линзу) хорошо работают при токе менее 10 мА, многие обычно 2-3 мА. Прямое напряжение светодиода в диоде зависит от тона освещения и, следовательно, от материала, из которого он изготовлен.

Светодиод Принцип работы

Принцип работы светодиода основан на явлении электролюминесценции (выработка электромагнитного излучения под действием электрического поля). Электролюминесценция возникает в результате рекомбинации (аннигиляции) пары носителей (электронов и электронных дырок) в области «p-n перехода». В то время как электроны перетекают с более высокого на более низкий энергетический уровень, рассеивание мощности происходит в виде0011 тепло (безызлучательная рекомбинация – у полупроводников с n-косой энергетической щелью) или свет (излучательная рекомбинация – полупроводники с простой энергетической щелью). Во время этого потока энергия электрона преобразуется в квант электромагнитного излучения .

Гибкие светодиодные дисплеи

Динамичное развитие электроники, которое мы наблюдаем сегодня, было бы невозможно без одновременных исследований в междисциплинарной науке под названием нанотехнологии . Мы дошли до того, что нас уже не удивляют гибкие светодиодные экраны , используемые в телевизорах, мобильных телефонах, смарт-часах или даже в одежде.

Рис. 3. Источник: digitaltrends.com

Устройство в целом (электронная схема и компоненты) заключено в фольгу толщиной с бумагу и даже прозрачную . Быстрый рост технологии OLED также стал одной из причин дальнейшего развития и роста популярности гибкой электроники . Такие решения позволяют пользователям взаимодействовать с такими устройствами на их скручивание , сгибание или складывание в обеих плоскостях . В качестве преимуществ гибкого дисплея мы можем рассмотреть, например. более дешевый производственный процесс, эксплуатация, что может привести к конечной, более низкой цене в магазинах электроники в будущем.

Примеры разновидностей светодиодов

• Светодиод RGB (красный зеленый синий светодиод) – имеет три цвета в «одной коробке», что позволяет генерировать любой цвет,
• IR (Infrared) — излучает инфракрасное излучение, которое используется, например, при передаче данных, а также в старых моделях мобильных телефонов (некоторые из вас могут этого не помнить!),
• HB LED (High Brightness LED) – диоды с повышенной яркостью. Они используются в автомобилях, светофорах, уличных фонарях или во фронтальных велосипедных фонарях.

Светодиод – преимущества

• возможность выбора цвета света (длина волны),
• низкое рабочее напряжение (для работы одиночных светодиодов требуется от 2 до 4 В),
• низкое энергопотребление,
• компонент небольшого размера (по сравнению со стандартной лампой, даже очень маленькой),
• высокоэффективный,
• низкие потери энергии,
• прочный.

Михал

Инженер электроники и телекоммуникаций с дипломом магистра электроэнергетики. Светодизайнер опытный инженер. В настоящее время работает в сфере IT.

Английский

светоизлучающих диодов

светоизлучающих диодов

Адаптировано из Craford, Holonyak & Kish, «In Pursuit of Ultimate Lamp», Scientific American 284, февраль 2001 г. , стр. 63. Свет может производиться и/или управляться электронным способом несколькими способами. В светоизлучающих диодах (LED) свет создается твердотельным процессом, называемым электролюминесценцией. При определенных условиях твердотельные источники света могут излучать когерентный свет, например лазерные диоды. Другие устройства, такие как жидкокристаллические устройства (ЖК-дисплеи), управляют подаваемым извне светом для формирования блоков отображения. Жидкокристаллические проекторы оказали большое влияние на публичное представление информации, вытеснив почтенные электронно-лучевые трубки. Другие технологии, такие как микрозеркальные устройства Texas Instruments, называемые «цифровыми световыми процессорами», а также различные плазменные дисплеи, начинают выходить на рынок дисплеев. Craford, et al. доказать, что светодиодное освещение делает большие успехи в мощности и эффективности и будет играть более важную роль в общем освещении. Некоторые типы служат 100 000 часов по сравнению с примерно 1000 часов для лампы накаливания. Теперь, когда синие светодиоды стали реальностью, можно производить светодиоды белого света путем объединения красных, зеленых и синих микросхем в одном устройстве. Эффективность устройства при преобразовании электроэнергии в видимый свет на иллюстрации называется «световой мощностью» и измеряется в люменах на ватт. Натриевые лампы низкого давления имеют очень высокую эффективность из-за преобладания d-линий натрия в отклике паров натрия. Как дань уважения прогрессу, достигнутому со светодиодами, один тип красного светодиода, тип перевернутой пирамиды, разработанный Hewlett-Packard, превысил эффективность «старого желтого», натриевого света.

Индекс Концепции электроники Концепции оптоэлектроники Ссылка Craford, et al.

Гиперфизика*****Электричество и магнетизм R Ступица

Назад

Одним из способов изготовления светодиода является нанесение трех полупроводниковых слоев на подложку. Между полупроводниковыми слоями p-типа и n-типа активная область излучает свет, когда электрон и дырка рекомбинируют. Если рассматривать комбинацию p-n как диод, то, когда диод смещен в прямом направлении, дырки из материала p-типа и электроны из материала n-типа направляются в активную область. Свет производится твердотельным процессом, называемым электролюминесценцией. В этой конкретной конструкции слои светодиода излучают свет по всему периметру многослойной структуры, а сама светодиодная структура помещена в крошечную отражающую чашу, так что свет от активного слоя будет отражаться в желаемом направлении выхода.

Индекс Концепции электроники Концепции светодиодов Ссылка Craford, et al.

Гиперфизика*****Электричество и магнетизм R Ступица

Назад

Когда светодиод смещен в прямом направлении до порога проводимости, его ток быстро увеличивается, и его необходимо контролировать, чтобы предотвратить разрушение устройства. Световой поток совершенно линейно пропорционален току в его активной области, поэтому световой поток можно точно модулировать для передачи неискаженного сигнала по оптоволоконному кабелю. Световой поток

Индекс Концепции электроники Концепции светодиодов

5 30 Гиперфизика***** Электричество и магнетизм R Ступица Назад Светодиод представляет собой направленный источник света с максимальной излучаемой мощностью в направлении, перпендикулярном излучающей поверхности. Типичная диаграмма направленности показывает, что большая часть энергии излучается в пределах 20° от направления максимального света. Некоторые пакеты для светодиодов включают в себя пластиковые линзы для рассеивания света для большего угла обзора. Index Electronics concepts LED concepts Reference Floyd, Electronic Devices   HyperPhysics*****Electricity and magnetism R Nave Назад Светодиоды производятся для полного видимого спектра, а также для инфракрасного и ультрафиолетового излучения. В приведенной ниже таблице из цитируемого справочника по светодиодам приведены диапазоны длин волн и используемые материалы. LED Colors Color Wavelength (nm) Forward Voltage (V) Material Ультрафиолетовый 3. Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
