Что такое таймер с задержкой включения
Таймер с задержкой включения (или реле времени с задержкой на включение) — это электронное устройство, которое обеспечивает задержку подачи питания на нагрузку на заданный промежуток времени после подачи управляющего сигнала. Основная функция такого таймера — отсрочить включение подключенного оборудования на определенный период.
Принцип работы таймера с задержкой включения заключается в следующем:
- При подаче питания на таймер начинается отсчет заданного времени задержки
- По истечении времени задержки таймер замыкает выходные контакты
- Питание подается на нагрузку с задержкой относительно момента включения таймера
Время задержки может регулироваться от долей секунды до нескольких часов в зависимости от модели устройства. Таймеры с задержкой включения широко применяются в промышленной автоматике, системах управления и бытовой технике.
Виды таймеров с задержкой включения
Существует несколько основных разновидностей таймеров с задержкой на включение:
- Электромеханические реле времени
- Электронные таймеры на микросхемах
- Программируемые реле времени
- Цифровые таймеры с микропроцессорным управлением
Электромеханические реле времени обеспечивают задержку за счет механизма с часовым механизмом. Они просты, но имеют ограниченную точность. Электронные таймеры на микросхемах более точны и надежны. Программируемые реле позволяют задавать сложные алгоритмы работы. Цифровые микропроцессорные таймеры обладают наибольшей функциональностью.
Принцип работы реле времени с задержкой включения
Рассмотрим принцип работы простейшего электронного таймера с задержкой включения на основе микросхемы NE555:
- При подаче питания начинается заряд конденсатора через резистор
- Напряжение на конденсаторе растет по экспоненциальному закону
- При достижении порогового уровня срабатывает компаратор микросхемы
- Выходной транзистор открывается и включает реле
- Контакты реле замыкаются с задержкой относительно момента подачи питания
Время задержки определяется номиналами времязадающей RC-цепочки. Изменяя их, можно регулировать длительность задержки в широких пределах.
Области применения таймеров задержки включения
Таймеры с задержкой на включение находят широкое применение в различных областях:
- Промышленная автоматика и управление технологическими процессами
- Системы вентиляции и кондиционирования
- Автомобильная электроника
- Бытовая техника
- Охранные системы
- Управление освещением
Преимущества использования таймеров с задержкой включения
Применение таймеров задержки включения дает ряд важных преимуществ:
- Защита оборудования от перегрузок при одновременном старте
- Снижение пусковых токов и нагрузки на сеть
- Последовательный запуск системы в заданном порядке
- Экономия электроэнергии за счет отложенного включения
- Повышение ресурса и надежности оборудования
- Автоматизация процессов включения/выключения
Использование таймеров позволяет оптимизировать работу систем, повысить их эффективность и долговечность. Это особенно важно для сложных технологических комплексов с большим количеством потребителей.
Как выбрать таймер с задержкой включения
При выборе таймера задержки включения следует учитывать ряд важных параметров:
- Диапазон времени задержки
- Точность отсчета времени
- Напряжение питания
- Коммутируемый ток и напряжение
- Количество и тип контактов
- Способ монтажа (на DIN-рейку, в панель и т.д.)
- Наличие дополнительных функций
Важно правильно определить требуемый диапазон задержки и точность ее отсчета. Напряжение питания таймера должно соответствовать напряжению в системе управления. Коммутационные параметры выбираются с запасом относительно нагрузки. Для промышленного применения рекомендуется выбирать надежные модели проверенных производителей.
Настройка и программирование таймеров задержки
Настройка простейших аналоговых таймеров обычно сводится к установке времени задержки с помощью регулятора. В цифровых программируемых таймерах доступны более широкие возможности:
- Точная установка времени задержки
- Программирование нескольких интервалов работы
- Настройка режимов работы (задержка включения/выключения, циклический режим)
- Установка даты и времени срабатывания
- Коррекция хода встроенных часов
Программирование обычно осуществляется с помощью кнопок на лицевой панели устройства. Более сложные модели могут подключаться к компьютеру для настройки. При программировании важно внимательно изучить инструкцию и проверить корректность настроек перед запуском в работу.
Перспективы развития таймеров с задержкой включения
Развитие технологий открывает новые возможности для совершенствования таймеров задержки включения:
- Повышение точности отсчета времени
- Расширение функциональности
- Интеграция в системы «умный дом»
- Управление через мобильные приложения
- Применение элементов искусственного интеллекта
Ожидается появление «умных» таймеров, способных адаптироваться к режиму работы оборудования и оптимизировать время задержки. Интеграция в системы автоматизации зданий позволит централизованно управлять множеством таймеров. Мобильные приложения обеспечат удаленный контроль и настройку устройств.
Таймер задержки включения в категории «Электрооборудование»

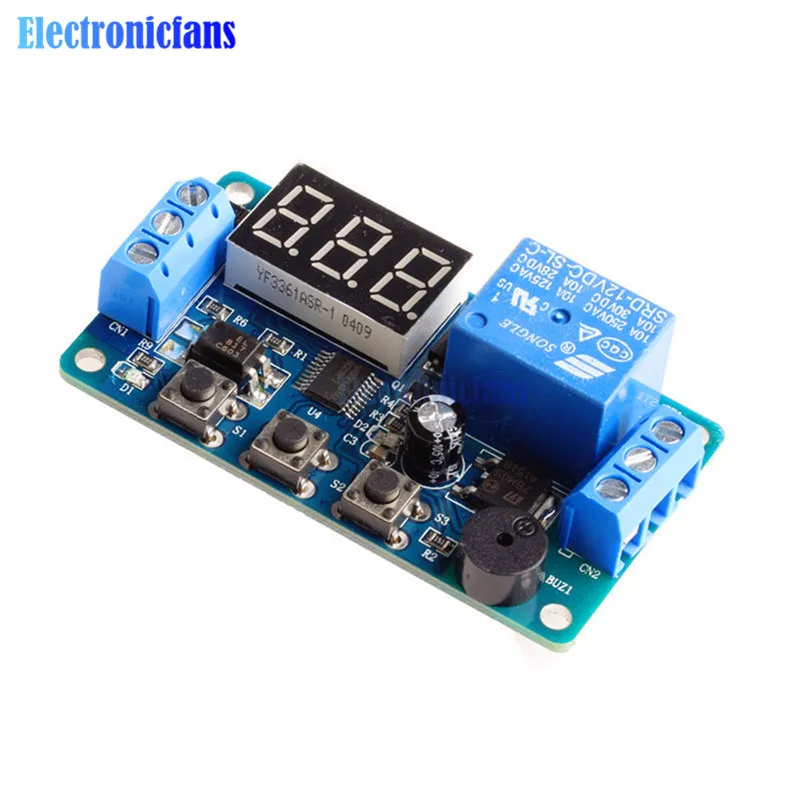

Цифровой таймер задержки включения и выключения 0,1 сек. — 99 минут. Регулируемый с триггером
На складе в г. Киев
Доставка по Украине
570 грн
Купить
Principal Elektrik
Вытяжной вентилятор HELIOS M-150 F бесшумный /таймер задержки включения и выключения/датчик влажности
Доставка по Украине
12 260 грн
Купить
VentoClimate

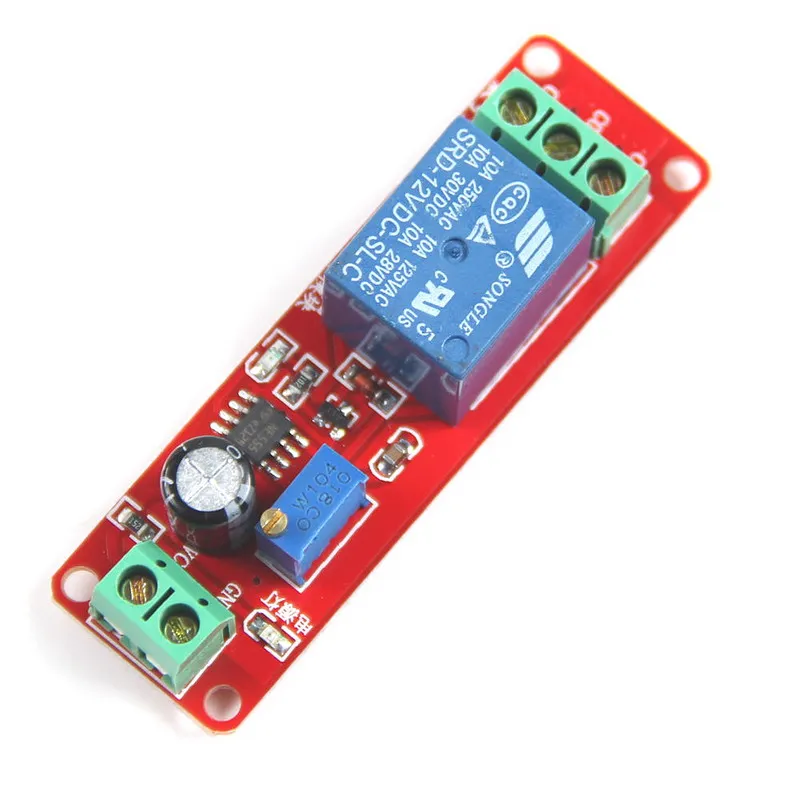

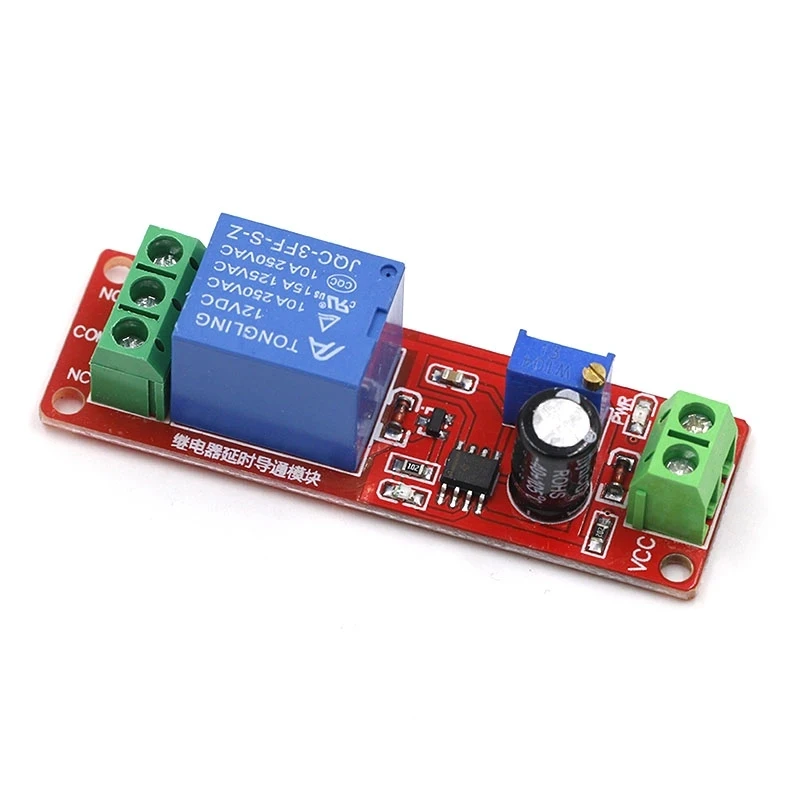

Регулируемый модуль NE555 таймер реле времени задержки включения DC 12 В
