Тахометр ваз 2106. Тахометр ВАЗ 2106: устройство, подключение и возможные неисправности

Как устроен тахометр ВАЗ 2106. Каковы особенности его подключения. Какие неисправности могут возникнуть с тахометром ВАЗ 2106. Как произвести замену или тюнинг тахометра на ВАЗ 2106.

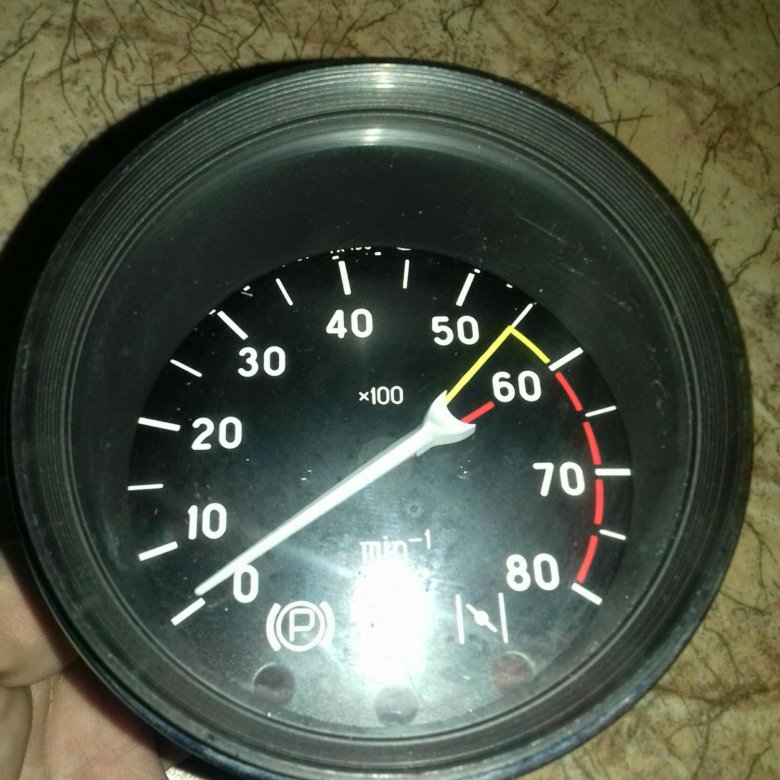

Устройство и назначение тахометра ВАЗ 2106

Тахометр является важным элементом приборной панели ВАЗ 2106, позволяющим контролировать частоту вращения коленчатого вала двигателя. Он располагается справа от спидометра и имеет круглую форму со стрелочным индикатором.

Основные компоненты тахометра ВАЗ 2106:

• Корпус с циферблатом и стрелкой
• Электромагнитный механизм
• Электронная схема преобразования импульсов
• Разъем для подключения проводки

Принцип работы тахометра заключается в преобразовании электрических импульсов от системы зажигания в механическое перемещение стрелки по шкале. Это позволяет визуально контролировать обороты двигателя в реальном времени.

Особенности подключения тахометра на ВАЗ 2106

Правильное подключение тахометра крайне важно для его корректной работы. Как подключить тахометр на ВАЗ 2106?

Схема подключения включает 3 основных провода:

• Красный — питание «+12В» от замка зажигания
• Белый с черной полосой — масса («минус»)
• Коричневый — сигнальный провод от катушки зажигания

Дополнительно подключается провод подсветки шкалы. При монтаже важно не перепутать провода, особенно сигнальный и питания, иначе тахометр не будет работать.

Возможные неисправности тахометра ВАЗ 2106

Несмотря на простоту конструкции, с тахометром могут возникать различные проблемы. Какие неисправности наиболее характерны для тахометра ВАЗ 2106?

• Полный отказ прибора
• Неточные показания
• Хаотичное движение стрелки
• Залипание стрелки в одном положении

Причины могут быть как в самом тахометре (выход из строя электронной схемы), так и в подключении (обрыв проводов, плохой контакт). При появлении неисправностей рекомендуется в первую очередь проверить целостность проводки и качество соединений.

Как проверить работоспособность тахометра ВАЗ 2106

Для диагностики тахометра можно использовать следующие методы:

1. Визуальный осмотр прибора и проводки на наличие повреждений
2. Проверка наличия питания и массы на разъеме тахометра
3. Измерение параметров сигнала от катушки зажигания
4. Сравнение показаний с эталонным тахометром

При отсутствии специального оборудования можно провести упрощенную проверку, сравнив показания тахометра с оборотами двигателя на слух на разных режимах работы. Значительное расхождение будет свидетельствовать о неисправности прибора.

Замена тахометра на ВАЗ 2106

Если ремонт тахометра невозможен, может потребоваться его замена. Как заменить тахометр на ВАЗ 2106?

Порядок замены:

1. Отключить аккумулятор
2. Снять облицовку приборной панели
3. Отсоединить разъем от тахометра
4. Открутить винты крепления тахометра
5. Извлечь старый тахометр
6. Установить новый прибор в обратной последовательности

При замене важно подобрать аналогичную модель тахометра, совместимую с электрооборудованием ВАЗ 2106. Это обеспечит корректную работу и точность показаний.

Тюнинг тахометра ВАЗ 2106

Для улучшения внешнего вида и функциональности тахометра можно провести его тюнинг. Какие варианты тюнинга тахометра ВАЗ 2106 существуют?

• Замена стандартной шкалы на тюнинговую
• Установка светодиодной подсветки разных цветов
• Монтаж цифрового дисплея вместо стрелочного
• Интеграция дополнительных функций (вольтметр, термометр)

При тюнинге важно не нарушить работоспособность прибора и сохранить читаемость показаний. Лучше доверить такие работы специалистам с опытом модернизации автоэлектрики.

Выбор нового тахометра для ВАЗ 2106

При необходимости замены старого тахометра встает вопрос выбора нового прибора. На что обратить внимание при выборе тахометра для ВАЗ 2106?

• Совместимость с электрооборудованием автомобиля
• Диапазон измерения оборотов (до 8000 об/мин)
• Тип индикации (стрелочная или цифровая)
• Наличие дополнительных функций
• Качество изготовления и надежность

Рекомендуется выбирать тахометры проверенных производителей, специализирующихся на автоэлектронике. Это обеспечит долгую и безотказную работу прибора в сложных условиях эксплуатации автомобиля.

Настройка и калибровка тахометра ВАЗ 2106

Для обеспечения точности показаний тахометр необходимо правильно настроить. Как производится настройка и калибровка тахометра ВАЗ 2106?

Основные этапы:

1. Установка стрелки на нулевую отметку в выключенном состоянии
2. Регулировка показаний на холостом ходу (800-900 об/мин)
3. Проверка и корректировка на повышенных оборотах
4. Точная подстройка с помощью регулировочного винта

Калибровку лучше выполнять с использованием эталонного тахометра для сравнения показаний. Это позволит добиться максимальной точности во всем диапазоне измерений.

Тахометр ВАЗ 2106: виды, подключение, возможные неисправности

Как много значит работа тахометра в автомобиле? Достаточно много. Да и переключать передачи по звуку двигателя не очень удобно. Виды тахометров и их работа

От стиля вождения зависит долговечность элементов двигателя. Навыки водителя влияют на износ не в меньшей мере. Взять самое банальное переключение передач. Своевременные действия позволяют снять нагрузку с двигателя и улучшить саму езду. Правильное переключение позволяет экономить топливо, ведь автомобилю не приходится выжимать необходимые мощности.

Не последнюю роль в этом играет наличие исправного тахометра.

ВАЗ 2106

Изначально ВАЗ 2106 имел аналоговый тахометр. Времена механики медленно, но уверенно подходят к концу. А ее место заменяет электроника. Что вполне объяснимо. Практически все механические системы обладают меньшей точностью показаний. Не последнюю роль в этом играет износ компонентов. Служат они, разумеется, дольше электронных и более надежны, но со временем исчезает точность. А что главное для измерительного прибора? Точность.

Итак, мы определили две основные группы тахометра:

• механическая;
• электронная.

Содержание

1. Принцип работы
2. Механический привод
3. Электронный прибор
4. Аналоговый
5. Цифровой
6. Размещение
7. Примечание
8. Возможные неисправности
9. Подключение
10. Примечание

Принцип работы

Начнем с более старого образца.

Механический привод

Как и следует из названия – механический тахометр не использует электронные системы. Измерения осуществляются благодаря тросику. Как это выглядит в действии.

1. Трос закрепляется на вале.
2. Во время работы он (трос) передает крутящий момент на специальную катушку.
3. Катушка прикреплена к шкале-циферблату. Приводит стрелку в движение, передавая текущий крутящий момент.

Как видите, все предельно просто.

Приборы на ВАЗ 2106

Электронный прибор

По принципу действия электронный тахометр разделяется на аналоговый и цифровой. Принцип работы аналогового не так сильно далек от механического. Да и выглядит он весьма схоже.

Аналоговый

Весь принцип работы такого тахометра для ВАЗ 2106 заключается в отклонении стрелки от отметки холостых, путем преобразования количества оборотов. Выглядит это так.

1. Передается сигнал от датчиков в микросхему.
2. Микросхема передает заряд в магнитную катушку.
3. Магнитная катушка накапливает энергию.
4. Энергия катушки преобразуется в движение стрелки тахометра.

Цифровой

Это самый современный тахометр, способный давать самые точные показания. Такой прибор – настоящая вычислительная машина высокой точности. Принцип ее работы имеет следующий вид.

1. Датчики считывают время между оборотами или их количество за определенное время.
2. Эти значения передаются в процессор.
3. Происходит вычисление по одной из двух формул.
4. Импульсы преобразуются в световой сигнал и подаются на дисплей.

Цифровой тахометр для ВАЗ 2106 не используется на заводских моделях, но ничего не мешает провести его подключение самостоятельно. Или обратиться в мастерскую.

Размещение

Вариантов размещения тахометра множество. Главный принцип – удобство. Базовое расположение имеет 2 варианта. Первый – на панели приборов, второй – на торпеде. Но никто не запрещает установить тахометр там, где будет удобно.

Что нужно учитывать? Чтобы показания всегда были в поле зрения, и не пришлось отвлекаться от движения для проверки текущих оборотов. ВАЗ 2106 чаще всего обладает аналоговым тахометром. Заменять его на цифровой? Кому как больше нравится.

Примечание

Во время выбора или замены следует учитывать тот факт, что тахометр для карбюратора ВАЗ и для инжектора имеют отличия в своем внутреннем устройстве. Переоборудование автомобиля означает и замену тахометра. Он просто не сможет адекватно передавать показания. Необходимые преобразования можно проводить только при достаточных знаниях электрических схем и их работы. Если их нет, то нужно обратиться к специалисту-электрику или просто заменить тахометр на соответствующий.

Возможные неисправности

Характерной неисправностью для механического тахометра ВАЗ 2106 – износ тросика. Немного реже встречается поломки катушки.

Аналоговый тахометр чаще всего приходит в негодность из-за различных неисправностей микросхемы. И на втором месте все та же катушка.

Цифровые измерительные приборы, ввиду своей новизны, еще не позволяют говорить о слабых местах. Однако можно предположить, что счетчик импульсов и микросхема с процессором будут подвергаться наибольшей нагрузке.

Одной из главных ошибок, которая приводит тахометр в неисправность, считается необдуманное расположение дисплея владельцем автомобиля. С одной стороны, закрепление на торпеде, над панелью приборов, очень удобно и имеет множество преимуществ при движении. Но эта область часто подвержена влиянию окружающей среды, а точнее – нагреванию от солнца. Разогретый пластиковый корпус тахометра плавится, затрудняя дальнейшую работу.

Подключение

Подробное подключение прибора к сети автомобиля ВАЗ, и других производителей, можно изучить, прочитав инструкцию. Иногда производители используют свои обозначения. Поэтому любые работы без ознакомления с ней проводятся на свой страх и риск.

Примечание

Электронный прибор намного точнее измеряет показания, но при вождении автомобиля намного удобнее пользоваться шкалой-циферблатом.

Цифровой тахометр может использоваться для проверки аналогового или механического. Существуют портативные варианты, не требующие никаких подключений. Они способны вычислять показания на малых расстояниях.

Эта возможность может быть полезной для проверки показаний.

схема подключения, устройство и возможные неисправности

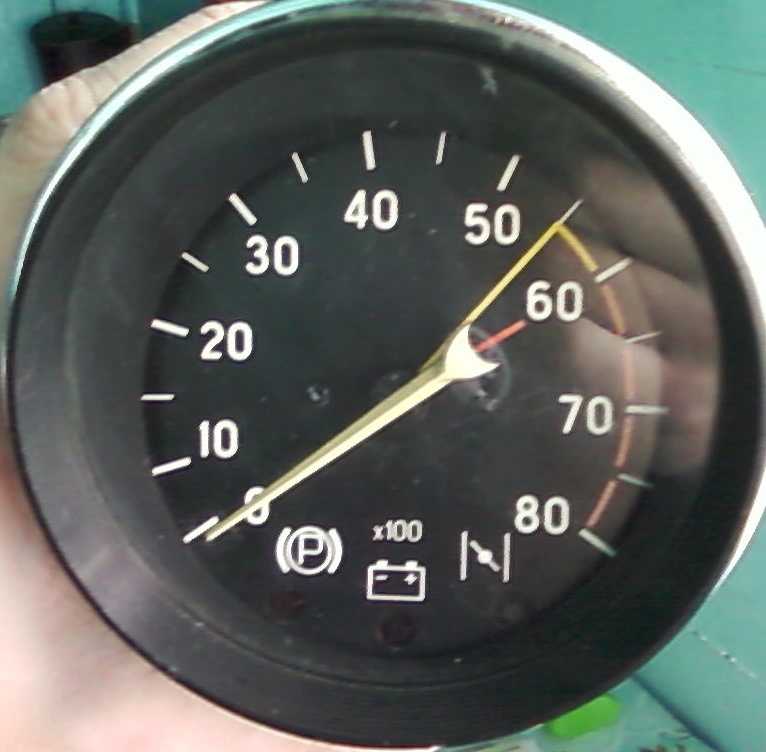

Используется тахометр ВАЗ-2106 для того, чтобы производить контроль частоты вращения коленчатого вала двигателя. Устанавливается индикатор в приборной панели, справа от спидометра. Автомобилей шестой модели с инжекторными моторами «АвтоВАЗ» не выпускал, только в последние годы производства небольшая партия сошла с конвейера «ИЖ-Авто». Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами. У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры. В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Характеристики тахометра

В общем подключение тахометра ВАЗ-2106 не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов. Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
3. Белый с черной полоской – соединение с массой автомобиля.
4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

При монтаже обязательно нужно соблюдать цвета. По привычке можно воспринять черный провод как минусовой (ведь в большинстве случаев так и есть). В этом случае не будет работать тахометр.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

1. Проверьте цепь подключения к выводу «К» катушки зажигания. Если имеется обрыв, устраните его. Все работы нужно выполнять при отключенной клемме АКБ.
2. Проверьте цепь питания прибора, удостоверьтесь в исправности предохранителя.
3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
4. При использовании силиконовых высоковольтных проводов иногда требуется заменить резистор, установленный на плате тахометра ВАЗ-2106.

Но это поломки, которые приводят к полному отказу прибора. Намного чаще он работает с перебоями.

Перебои в работе

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя.

В других же случаях потребуется выполнить такие манипуляции:

1. Проверить проводку, уровень напряжения питания. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.
2. Удостоверьтесь в том, что соединение с «массой» качественное.
3. При плохих контактах в трамблере или поломке конденсатора происходит дергание стрелки тахометра ВАЗ-2106. При пробое конденсатора просто замените его.
4. Продиагностируйте систему зажигания, устраните дефекты.
5. При появлении неисправностей после полной (или частичной) разборки, замены, потребуется настроить. Для этого при помощи микротумблера на задней стороне установите «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется заменить коммутатор.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения. Чаще всего причина поломки – это сгорание предохранителя и обрыв проводов питания.

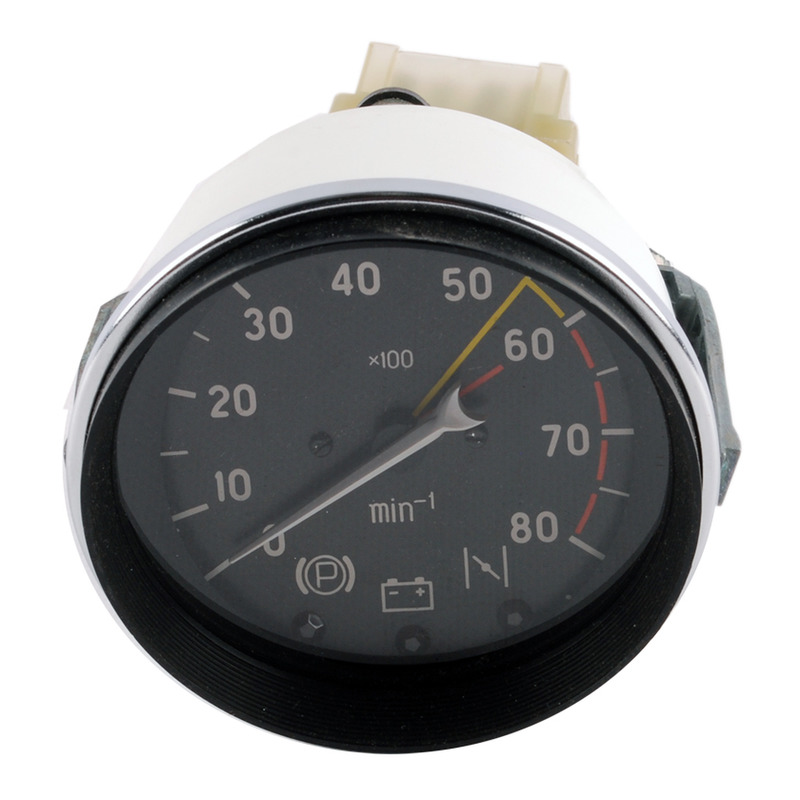

Тахометр 2103-3815010 на автомобиль ВАЗ-2101

2103-3802010-01

№ 2103-3802010-01
Спидометр

2103-3804010

№ 2103-3804010
Часы

21032-3802010-01

№ 21032-3802010-01

Спидометр

2103-3815010 2103-3815010-01

№ 2103-3815010-01
Тахометр

2103-3815010-10

№ 2103-3815010-10
Тахометр

10858390

#10858390

Лампа 3 Вт

2106-3803010

№ 2106-3803010
Контрольная лампа

2103-3810010

#2103-3810010
Индикатор давления масла

2106-3710310-10

№ 2106-3710310-10
Выключатель

2103-3810010-10

№ 2103-3810010-10
Индикатор давления масла

2106-3710348

#2106-3710348
Гайка

2103-3806010

№ 2103-3806010
Индикатор уровня топлива

2106-3710349-01

№ 2106-3710349-01
Ручка

2103-3806010-10

№ 2103-3806010-10
Индикатор уровня топлива

2103-3808010

№ 2103-3808010
Индекс температуры воды

2103-3808010-10

№ 2103-3808010-10
Индекс температуры воды

17670001

#17670001

Винт 4,3х9,5 саморез

12605270

#12605270
5 стопорных шайб

2101-3803150

№ 2101-3803150
Реле-выключатель

2103-3724030-01

№ 2103-3724030-01
Полный жгут проводов

2101-3803140

№ 2101-3803140

Крышка переключателя

2101-3803138

№ 2101-3803138
Кронштейн переключателя

2101-3803130

№ 2101-3803130
Выключатель

21026-3724100

#21026-3724100
Полный жгут проводов

Тюнинг приборной панели ВАЗ-2106: идеи и полезные советы

Легендарная «шестерка» начала сходить с конвейера в 1975 году. С этого времени она завоевала любовь миллионов автомобилистов. Многие из них даже объединялись в клубы по интересам. Указанная модель активно модернизировалась любителями как внешне, так и внутри. Далее рассмотрим способы тюнинга приборной панели ВАЗ-2106.

подсветка

В салоне «шестерки» не так много деталей, которые модернизируются. Убранство салона крайне скромное, без изысков. Если вы едете на машине ночью, в глаза бросается явный минус по поводу недостаточного освещения приборной панели ВАЗ-2106. Вы можете провести тюнинг в этом направлении самостоятельно.

Для выполнения манипуляций по изменению цвета и яркости подсветки потребуются следующие материалы:

• Белые панели приборов;
• Три светодиода для больших устройств и один элемент — для маленьких устройств;
• Патроны для легких элементов;
• Специальная самоклеящаяся пленка;
• Провода.

Этапы работы

На начальном этапе улучшения подсветки приборов ВАЗ-2106 необходимо произвести демонтаж панели приборов, в результате чего появляется доступ к индикаторам. Затем удалите все стрелки указателя. Затем набухают пару маленьких болтиков и снимают накипь. Чтобы демонтировать стрелки спидометра, отверните винты и поверните шкалу с левой стороны. На этом этапе стрелка датчика немного опускается и начинает болтаться. После ее затухания нужно отметить положение маркером. Это необходимо для последующей точной работы спидометра.

После демонтажа все весы начинают свою оклейку. Новые белые элементы наносятся поверх штатной экипировки. Чтобы фон не сливался со стрелками, их выделяют другим цветом. Для улучшения подсветки потребуется снять светофильтр, после чего можно приступать к установке светодиодов. Для этих целей используются металлические основания, которые нагреваются и крепятся на боковые части панели. При наличии приборов ВАЗ-2106 в корпусах темного цвета их желательно осветлить белыми «самоключами».

На финальном этапе осуществляется подключение светодиода путем подключения их к основной проводке автомобиля по проводам. В результате получится изменить цвет шкалы и стрелки, а также улучшить подсветку, что сразу заметно при «ночном» вождении. Этот способ улучшит большинство представителей отечественной «классики».

Модернизация Торпедо

В большинстве иномарок указанная деталь вполне функциональна и выглядит вполне презентабельно. Увы, но этого нельзя сказать о салоне ВАЗ-2106. Торпеда «Сикстерс» была сделана очень «топорно», что вынуждает владельцев проводить ее модернизацию.

Самый популярный вариант — замена стандартного элемента на современный аналог. Установка обновленной панели позволит не только изменить внешнюю часть автомобиля, но и добавит функциональности. Недостатком такой манипуляции является ее высокая стоимость (от 5-6 тысяч рублей с учетом всех материалов и комплектующих).

Экономный способ

Если бюджета не хватает на приобретение новой торпеды, можно пойти другим путем. Некоторые владельцы просто меняют цвет указанной детали. В качестве лакокрасочного материала используется жидкая резина, которая служит для обработки автомобильных кузовов в специализированных мастерских. Этот способ тюнинга приборной панели ВАЗ-2106 очень прост, не требует значительных капитальных вложений. К минусам можно отнести недолговечность отделки, через 5-6 месяцев придется заново красить.

Другим методом улучшения является поверхность утечки. Это реальный вариант усовершенствования детали, но справиться с ним самостоятельно сможет далеко не каждый водитель. В мастерских такие услуги стоят минимум три тысячи рублей.

Накладки на приборную панель ВАЗ-2106

Тюнинг указанной части автомобиля осуществляется путем установки специальной накладки. Этот элемент выполняет не только декоративную функцию, но и несет в салоне защитную функцию. Цена вопроса в районе двух тысяч рублей. Для установки яркой накладки потребуется снять торпеду. Решается это откручиванием крепежных болтов. Демонтированную деталь тщательно протирают от пыли и обезжиривают.

Снятая торпеда обрабатывается наждачной бумагой и обмазывается клеевым составом. После этого аккуратно установите вагонку и дождитесь времени высыхания клея. Чтобы избежать фиалки новой детали, ее дополнительно фиксируют саморезами и еще одним слоем клея. Необходимо помнить, что длительное нахождение автомобиля под прямыми солнечными лучами губительно влияет на облицовку.

Электронный спидометр на ВАЗ

Особое внимание уделено указателю скорости на панели приборов. Он размещен рядом с тахометром, показывающим обороты двигателя. Снять этот элемент несколько сложнее, чем другие приспособления. Для демонтажа спидометра нужно отжать замки панели и подать конструкцию на себя. Затем открутите тросик светильников, расположенный в его задней части. Затем отсоединяем крепления, тросик механизма километража аккуратно прошивается.

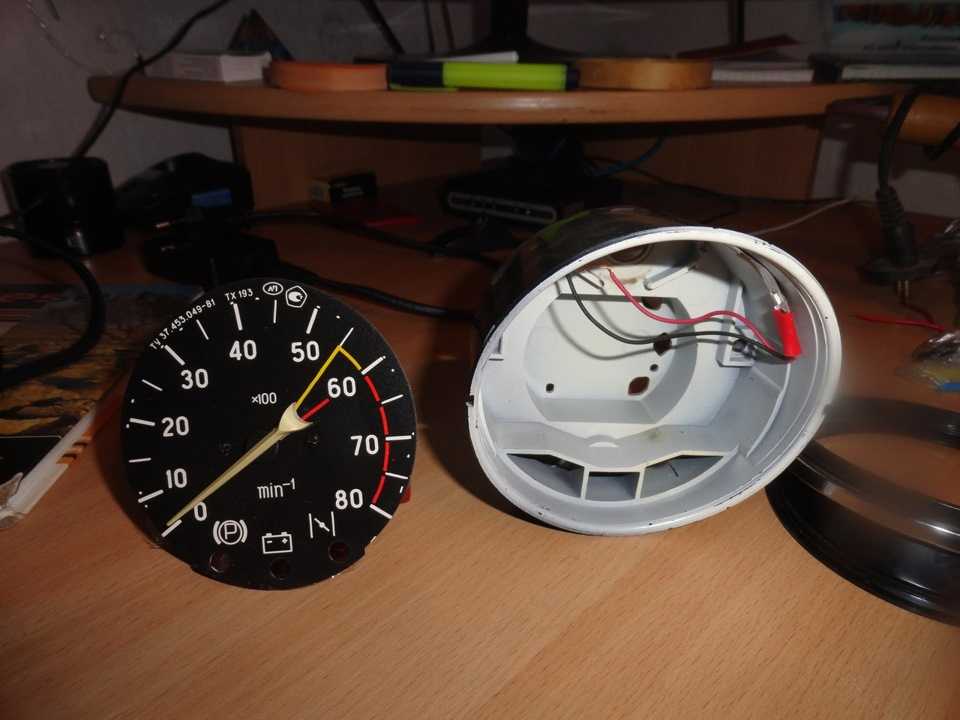

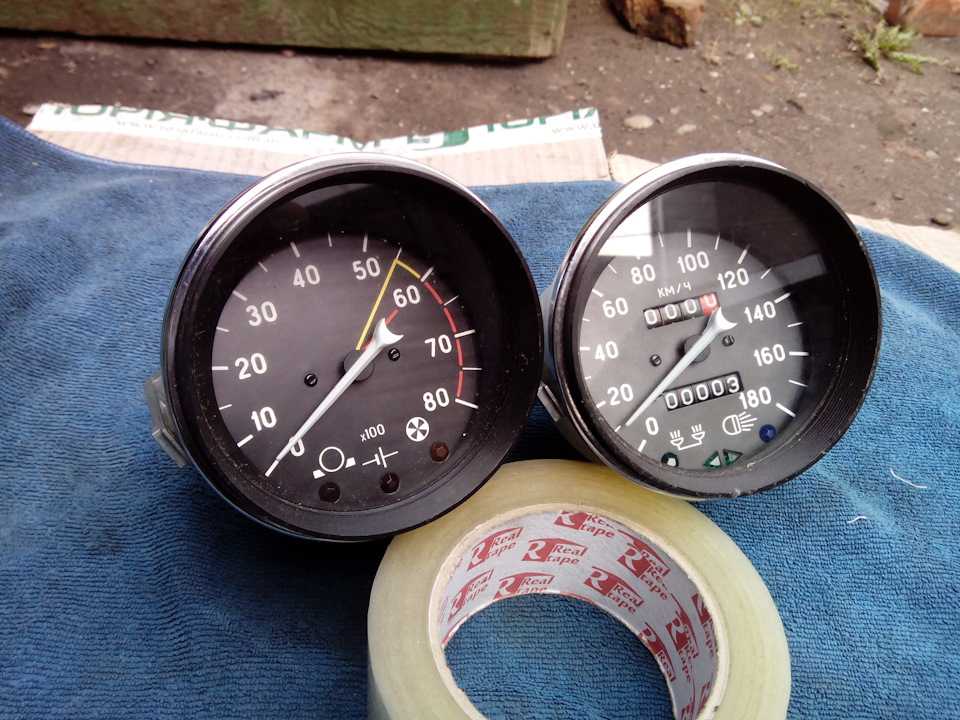

Модернизацию устройства можно выполнить с помощью светодиодов и заменить шкалы на стрелки. В качестве альтернативы штатный спидометр заменяется электронным вариантом. Трос в этом случае будет лишним элементом, его просто убирают. Для установки нового светильника необходим датчик пульса с проводкой М-18 и резьбой.
