Как расшифровать маркировку танталовых конденсаторов. Какую информацию содержит маркировка SMD и выводных танталовых конденсаторов. Как определить емкость, напряжение и полярность по маркировке.
Особенности танталовых конденсаторов
Танталовые конденсаторы обладают рядом уникальных характеристик, делающих их востребованными в современной электронике:
- Высокая удельная емкость при малых габаритах
- Низкий ток утечки
- Высокая надежность и долговечность
- Стабильность параметров при изменении температуры
- Возможность работы на высоких частотах
При этом танталовые конденсаторы имеют полярную конструкцию и требуют соблюдения полярности при подключении. Неправильное подключение может привести к выходу конденсатора из строя.
Основные типы танталовых конденсаторов
Танталовые конденсаторы выпускаются в двух основных вариантах исполнения:
- Выводные (для монтажа в отверстия печатных плат)
- SMD (для поверхностного монтажа)
Маркировка выводных танталовых конденсаторов
На корпусе выводных танталовых конденсаторов обычно нанесена следующая маркировка:
- Емкость (в микрофарадах)
- Максимальное рабочее напряжение
- Полярность (обозначение положительного вывода)
- Допуск емкости (опционально)
Например, маркировка «47μF 16V +» означает:
- Емкость — 47 мкФ
- Максимальное напряжение — 16 В
- «+» указывает положительный вывод

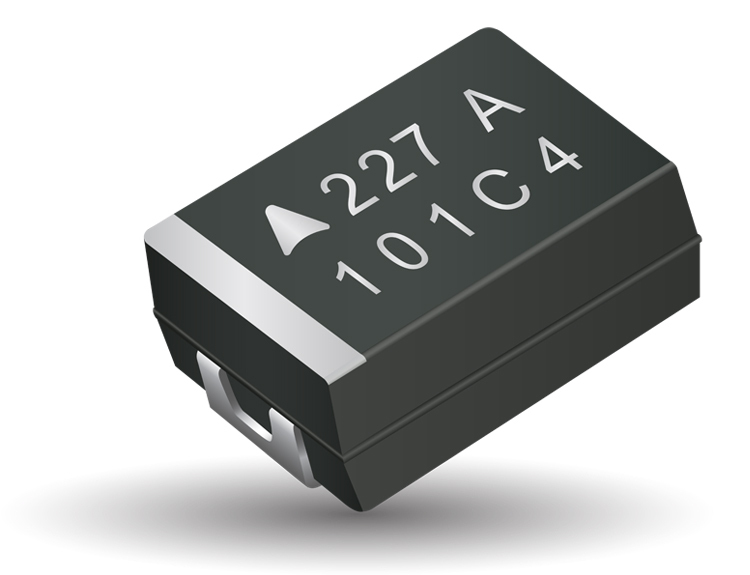

Маркировка SMD танталовых конденсаторов

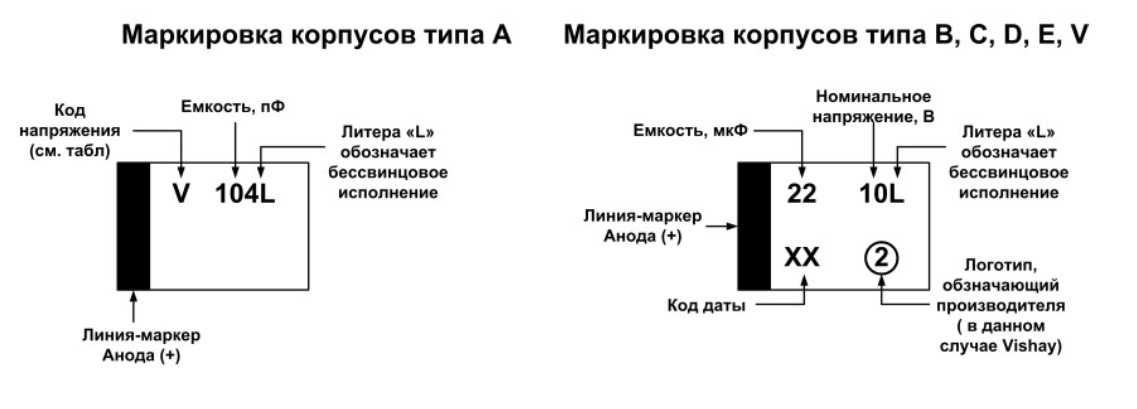

На корпусе SMD танталовых конденсаторов обычно наносится буквенно-цифровой код, содержащий информацию о параметрах конденсатора:
Как расшифровать маркировку SMD танталового конденсатора?
Типичная маркировка состоит из 2-3 символов:
- Первый символ — буква, обозначающая напряжение
- Второй и третий символы — цифры, обозначающие емкость
Например, маркировка «C47» означает:
- C — напряжение 16 В
- 47 — емкость 47 мкФ
Таблица кодов напряжения SMD танталовых конденсаторов
| Код | Напряжение |
|---|---|
| A | 4 В |
| B | 6.3 В |
| C | 16 В |
| D | 20 В |
| E | 25 В |
| V | 35 В |
Как определить полярность танталового конденсатора?
Для правильного подключения важно определить полярность танталового конденсатора. Существует несколько способов:
- На выводном конденсаторе полярность обозначается символом «+» возле положительного вывода
- У SMD конденсаторов полосой отмечается положительный вывод
- Более длинный вывод обычно является положительным
Соблюдение полярности критически важно для танталовых конденсаторов, так как неправильное подключение может привести к их выходу из строя.
Преимущества танталовых конденсаторов
Танталовые конденсаторы обладают рядом преимуществ по сравнению с другими типами конденсаторов:
- Высокая удельная емкость при малых габаритах
- Низкий ток утечки и высокая надежность
- Стабильность параметров в широком диапазоне температур
- Возможность работы на высоких частотах
- Длительный срок службы
Эти преимущества делают танталовые конденсаторы незаменимыми во многих современных электронных устройствах, особенно там, где важны компактность и надежность.
Области применения танталовых конденсаторов
Благодаря своим уникальным свойствам, танталовые конденсаторы широко применяются в различных областях электроники:
- Мобильные устройства (смартфоны, планшеты)
- Компьютерная техника
- Автомобильная электроника
- Медицинское оборудование
- Промышленная автоматика
- Военная и аэрокосмическая техника
В этих применениях танталовые конденсаторы используются для фильтрации, развязки питания, хранения энергии и других задач, где требуется высокая емкость при малых габаритах.
Особенности монтажа танталовых конденсаторов
При монтаже танталовых конденсаторов необходимо соблюдать ряд правил:
- Строго соблюдать полярность подключения
- Не превышать максимальное рабочее напряжение
- Использовать температурные режимы пайки, рекомендованные производителем
- Избегать механических нагрузок на корпус конденсатора
- Обеспечивать хорошее охлаждение при работе на больших токах
Соблюдение этих правил позволит обеспечить надежную работу танталовых конденсаторов в течение длительного срока.
Заключение
Маркировка танталовых конденсаторов содержит ключевую информацию об их параметрах. Умение правильно расшифровывать эту маркировку позволяет точно определить характеристики конденсатора и правильно его использовать. При работе с танталовыми конденсаторами важно соблюдать полярность и не превышать максимальное рабочее напряжение. Правильное применение танталовых конденсаторов позволяет в полной мере использовать их преимущества в современной электронике.
особенности конструкции, свойства и маркировка
В электротехнике и радиотехнике не обойтись без использования конденсаторов. Если в первом случае главное требование — это надежность и долговечность, то во втором случае особое внимание уделяется еще и размерам. Миниатюризация радиотехнических и электронных приборов стала возможна с изобретением танталовых и ниобиевых конденсаторов, размеры которых составляют всего несколько миллиметров.
- Тантал способствовал прогрессу
- Конструктивные особенности устройства
- Достоинства и недостатки
- Диагностика возможных неисправностей
Тантал способствовал прогрессу
С самого зарождения радиоэлектроники велись исследования, которые были направлены на уменьшение размеров конструктивных элементов. Основное направление в этом вопросе — это увеличение рабочей частоты сигнала. Если сравнить два силовых трансформатора с частотой работы 50 и 400 Гц, то второй примерно в 8 раз меньше по размерам, чем первый.
Устаревшие конструкции конденсаторов представляют собой свернутые рулоны тонкой фольги из алюминия, которые помещаются в электролит. Достижение большой емкости было возможно только за счет увеличения размеров самого элемента. Еще один недостаток такой конструкции — это большая паразитная индуктивность при работе на частотах 100 кГц и выше.
Прорыв в производстве конденсаторов большой емкости и малого размера был достигнут при использовании тантала. Этот редкоземельный металл дороже золота и его добыча довольно сложная, но требуется его для изготовления одного элемента очень мало — не более нескольких микрограммов. Постепенно танталовые электролитические конденсаторы вытеснили устаревшие на основе алюминиевой фольги, так как их производство усовершенствовалось, а стоимость стала довольно низкой.
И это еще не предел для прогресса и усовершенствования конструкции конденсаторов. Приемниками танталовых стали ниобиевые конденсаторы, которые по своей конструкции и технологии производства идентичны предшественникам, но превосходят их по эксплуатационным характеристикам.
Конструктивные особенности устройства
Физико-химические свойства, которыми обладают тантал и ниобий, позволяют создавать из них анод особой пористой структуры. Такие структуры имеют внутреннюю поверхность в несколько десятков раз больше, чем наружную. А это дает возможность накапливать значительный электрический заряд.
Любой современный электролитический конденсатор состоит их трех конструктивных элементов:
- катода и анода;
- диэлектрического слоя;
- одного из видов электролита (щелочи, кислоты, воды, твердого или мягкого вещества).
В роли диэлектрика выступает тончайшая оксидная пленка. Ее получают методом электрохимической коррозии при пропускании электрического тока через анод на стадии производства.
Электролитом служит твердое вещество — диоксид марганца. Он имеет малый коэффициент линейного расширения, не вытекает и не высыхает, как жидкие электролиты.
Внутренняя часть катода изготавливается из серебра для увеличения проводимости.
Вся внутренняя начинка заливается похожим на пластмассу веществом с диэлектрическими свойствами — компаундом.
Достоинства и недостатки
Как и танталовые, так и ниобиевые конденсаторы имеют свои положительные и отрицательные качества. Главное их достоинство — это малый размер при относительно большой емкости. А недостаток, который значительно ограничивает сферу их применения, это малая электрическая прочность. Самые мощные образцы способны стабильно и надежно функционировать при напряжениях до 35 В.
Принятая стандартная маркировка танталовых конденсаторов состоит из указания плюсового контакта и численного значения. А цвет корпуса указывает рабочее напряжение. Например:
- розовый цвет — напряжение до 35 В;
- белый цвет — до 30 В;
- серый цвет — до 35 В;
- голубой цвет — до 20 В;
- зеленый цвет — до 16 В;
- черный цвет — до 10 В;
- желтый цвет — до 6,3 В.
Система старой маркировки более сложная и неудобная, поэтому от нее отказались. Она состояла из трех полос и точки разного цвета. Цвет полос соответствовал численному значению, а цвет точки указывал множитель, на который умножалось численное значение. Такая система часто вводила в заблуждение радиотехников и требовала повышенного внимания при работе с конденсаторами, поэтому от нее и отказались и разработали новую маркировку.
Диагностика возможных неисправностей
Чаще всего встречается такая неисправность, как пробой диэлектрической пленки на аноде. Ее толщина составляет всего несколько тысяч ангстрем, а это тоньше человеческого волоса примерно в 500 раз.
Незначительный скачок напряжения может привести к пробою, при котором диэлектрическая пленка приобретает кристаллическую структуру и становится проводником электричества. В этом случае конденсатор становится проводником и сопротивление между анодом и катодом приближается к нулевому значению.
Более сложно диагностировать потерю номинального значения емкости. В домашних условиях выявить такую неисправность невозможно, для этого требуется специализированное диагностическое оборудование.
Стоимость танталовых и ниобиевых конденсаторов настолько мала, что проводить сложные измерительные работы нет смысла. Подозрительный элемент просто заменяют на новый или заведомо исправный.
Маркировка танталовых конденсаторов расшифровка
Танталовые конденсаторы — одна из разновидностей электролитических конденсаторов. Эти конденсаторы имеют невысокое напряжение и применяются обычно там, где нужна большая ёмкость в небольшом корпусе. Их ещё иногда называют бусинками за их форму. Маркировка танталовых конденсаторов похожа на маркировку обычных электролитических, но имеет свои особенности.
Современные танталовые конденсаторы имеют на своём корпусе полную информацию: ёмкость, напряжение, полярность.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Конденсаторы: виды, устройство, маркировка и параметры конденсаторов
- Маркировка танталовых smd конденсаторов
- Маркировка smd конденсаторов
- Конденсаторы танталовые SMD
- Маркировка SMD конденсаторов (для поверхностного монтажа)
- Таблицы цветовой маркировки конденсаторов
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определять номинал зарубежных конденсаторов
youtube.com/embed/VYxlHKfmbIw» frameborder=»0″ allowfullscreen=»»/>Конденсаторы: виды, устройство, маркировка и параметры конденсаторов

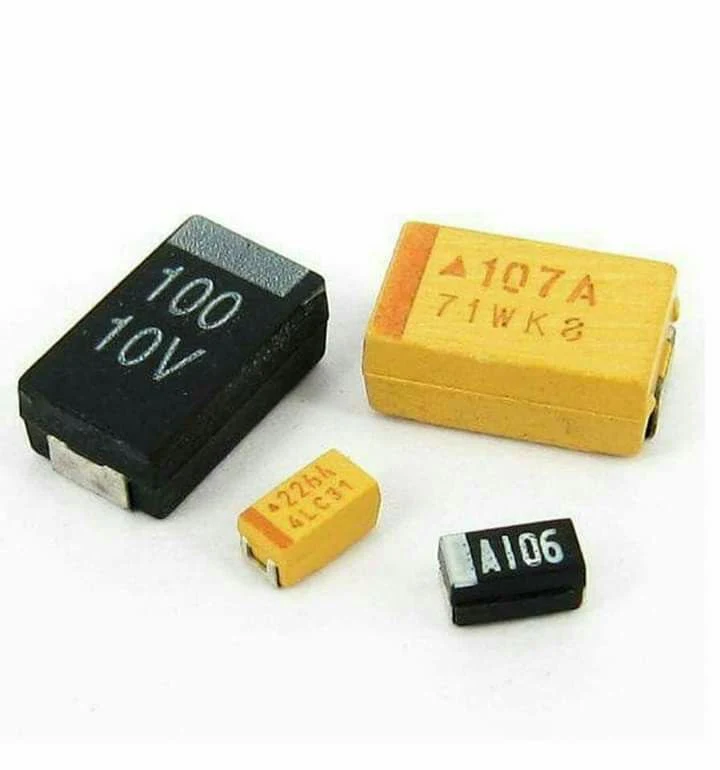

Маркировка SMD-конденсаторов. Так как в мире не существует унифицированного стандарта, каждый производитель создаёт свои стандарты маркировки радиоэлементов. В связи с этим существует большая путаница в расшифровке маркировок. Беспорядка добавляет также тот факт, что на одном и том же предприятии в разные периоды времени могли использоваться несколько противоречащих стандартов.
На данный момент существует четыре основных варианта маркировки SMD конденсаторов. Вариант 1 Код содержит два или три знака буквы или цифры , обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Вариант 2 Код содержит четыре знака буквы и цифры , обозначающие номинальную емкость и рабочее напряжение.
Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах пф , а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости: а первые две цифры указывают номинал в пФ, третья — количество нулей; б емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.
Ниже приведены примеры маркировки конденсаторов емкостью 4. Вариант 3 Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах мкФ или пикофарадах пф с указанием количества нулей.
Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15мкФ и рабочее напряжение 35В. Вариант 4 На танталовых SMD-конденсаторах иногда попадается ещё один стандарт маркировки, при котором на элемент наноситя ёмкость в пикофарадах, и буквенный код рабочего напряжения.
Маркировка танталовых smd конденсаторов
Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры.
Первый символ, если он есть — код изготовителя напр. K для Kemet, и т. Например S3 — 4.
Маркировка SMD конденсаторов, кодовая маркировка конденсаторов керамических (для поверхностного монтажа), маркировка электролитических На основе таблицы и примера ниже можно провести расшифровку кода.
Маркировка smd конденсаторов
SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора танталовых, электролетических, керамических и т. Маркировка керамических SMD конденсаторов Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ при наличии такового говорит о производителе пример K — Kemet , второй это мантиса, а цифра является показателем степени емкости в пикоФарадах. Пример S3 это керамический SMD конденсатор с емкростью 4. NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров.
Конденсаторы танталовые SMD
В данной статье речь пойдет об определении параметров конденсатора по таблицам цветовой маркировки конденсаторов. Цветовая маркировка конденсаторов содержит сокращенное обозначение параметров конденсатора и может быть представлена в виде полос, колец или точек. При этом возможно сочетание двух колец и точки, указывающий на множитель. При пяти метках цвет корпуса указывает на значение рабочего напряжения.
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.
Маркировка SMD конденсаторов (для поверхностного монтажа)
Тенденции миниатюризации заставляют использовать особые обозначения на внешних поверхностях компактных электронных деталей. В данной публикации рассмотрена маркировка танталовых smd конденсаторов. Эти сведения пригодятся для правильного выбора изделий и ускорения рабочих операций.
Выбор этого материала обоснован особенностями слоя оксида, который формируется на поверхности. Именно параметрами данного слоя определяется накопительная емкость конденсатора.
Таблицы цветовой маркировки конденсаторов
SMD чип конденсаторы танталовые — миниатюрное накопительное устройство постоянной ёмкости для поверхностного монтажа, диапазон накапливаемого заряда от 1мкФ до мкФ при напряжении от 6В до 35В. Отличительной особенностью танталовых конденсаторов является использование в качестве сухого электролита твердотельного полупроводникового диоксида марганца MnO 2 , предотвращающего высыхание конденсатора. Конденсаторы имеют низкое эквивалентное последовательное сопротивление ESR, высокую температурную стабильность и продолжительное время службы. Конденсаторы состоят из двух токопроводящих поверхностей , обычно луженых металлических пластин разделенных диэлектриком. Имеют полярный тип конструкции , что подразумевает соблюдение полярности при подключении конденсаторов в схему.
Полярность выводов, краткие технические данные, а также маркировка конденсатора указаны на верхней части корпуса. Положительный вывод определяется полоской на краю крышки конденсатора.
Калькулятор обозначений SMD конденсаторов. smd конденсаторы маркировка. Удобный калькулятор для отображения номинала.

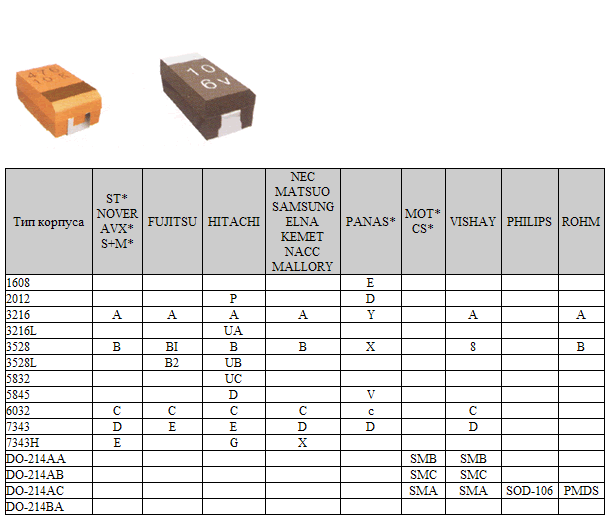

Маркировка танталовых конденсаторов размеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:. За ним следует трехзначный код номинала емкости в pF, в котором последняя цифра обозначает количество нулей в номинале. Пример: max Реклама на сайте Помощь сайту.
Целью данной статьи является ознакомление пользователей с особенностями эксплуатации, монтажа и хранения танталовых конденсаторов. Статья содержит описание механизмов пробоя танталовых конденсаторов, предлагает вариант расчета допустимых уровней рабочих токов и напряжений для различных частотных диапазонов. Электронная промышленность движется в сторону уменьшения габаритов электронных устройств и в сторону увеличения частот переключения: за последние десять лет рабочие частоты преобразователей возросли с 10 кГц до кГц и выше.
Требование высоких рабочих частот и малых габаритов приводят к расширению применения твердотельных танталовых конденсаторов.
А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого.
Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду. С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор. Цель маркировки электронных компонентов — возможность их точной идентификации.
Маркировка конденсаторов включает в себя:. Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
В этой статье: Маркировка больших конденсаторов Интерпретация маркировки конденсаторов 23 Источники. Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом.
Танталовый конденсатор » Заметки по электронике
Танталовые конденсаторыобеспечивают очень высокий уровень емкости в небольшом корпусе. Они идеальны там, где требуется высокая емкость, но малый ток.
Учебное пособие по конденсаторам Включает:
Использование конденсаторов
Типы конденсаторов
Электролитический конденсатор
Керамический конденсатор
Танталовый конденсатор
Пленочные конденсаторы
Серебряный слюдяной конденсатор
Суперконденсатор
Конденсаторы для поверхностного монтажа
Технические характеристики и параметры
Как купить конденсаторы — советы и подсказки
Коды и маркировка конденсаторов
Таблица преобразования
Танталовые конденсаторы обеспечивают очень высокие уровни емкости в небольших корпусах.
Несмотря на то, что они не обладают максимальной допустимой нагрузкой по току и не так надежны в электрическом отношении, как электролитические конденсаторы, их размер и производительность означают, что они широко используются во многих приложениях.
Танталовые конденсаторытакже широко используются в форматах для поверхностного монтажа, потому что они намного дешевле, чем их алюминиевые электролитические соединения, и они лучше выдерживают процесс пайки.
Вместо оксидной пленки на алюминии используется оксидная пленка на тантале. Обычно они не имеют высокого рабочего напряжения, 35 В обычно является максимальным, а некоторые даже имеют значения всего в вольт или около того.
Как и электролитические конденсаторы, танталы представляют собой поляризованные электронные компоненты, и они очень нетерпимы к обратному смещению, часто взрываясь при воздействии напряжения.
Однако их небольшой размер и высокая емкость делают их очень привлекательными для многих электронных схем как для печатных плат с выводами, так и для поверхностного монтажа.
Танталовые основы
Танталовые конденсаторыпредставляют собой особый вид электролитических конденсаторов. В отличие от более привычных алюминиевых электролитических конденсаторов, танталовые намного меньше и имеют очень высокий уровень емкости для данного объема и веса.
Танталовые конденсаторытакже обладают более низким ESR (эквивалентным последовательным сопротивлением), чем алюминиевые электролитические, наряду с более высокой рабочей температурой и меньшей утечкой, но недостатком является то, что они не могут обеспечивать высокие уровни тока.
Танталовый конденсатор состоит из небольшой гранулы тантала, которая действует как анод для конденсатора. Он покрыт слоем оксида, который действует как диэлектрик для конденсатора, и, в свою очередь, окружен проводящим катодом.
Использование тантала в конденсаторе позволяет использовать очень тонкий оксидный изолирующий слой внутри этого электронного компонента, и это является ключом к их высокой емкости для данного объема.
Тонкий оксидный слой означает, что могут быть достигнуты гораздо более высокие уровни емкости, чем при использовании какого-либо другого типа диэлектрика, а также обеспечивает превосходную стабильность во времени.
Танталовые конденсаторы со свинцомРежимы отказа танталовых конденсаторов
Одним из недостатков использования очень тонкого оксидного слоя в качестве диэлектрика является то, что он не является особенно прочным. В результате следует соблюдать осторожность при использовании танталовых конденсаторов.
Танталовые конденсаторынадежны при условии, что они работают в пределах своих спецификаций. Многие стандарты надежности рекомендуют использовать их максимум на 50% или 60% от их номинального рабочего напряжения, чтобы обеспечить хороший запас.
Если это сделано, то они работают надежно и обеспечивают хорошее обслуживание, хотя в долгосрочной перспективе их надежность не всегда может быть такой высокой, как ожидалось.
Танталовые конденсаторы не терпят неправильного обращения.
Если они смещены в обратном направлении или их рабочее напряжение превышает 10, они могут серьезно выйти из строя. В лучшем случае они могут испустить немного дыма, но также могут и выйти из строя со взрывом.
Необходимо соблюдать осторожность, чтобы этого не произошло, так как это может привести к отказу оборудования или даже пожару в некоторых случаях.
Танталовые конденсаторы с выводами
Освинцованные танталовые конденсаторы обычно поставляются в небольшом корпусе и залиты эпоксидной смолой для предотвращения повреждений.
Из-за своей формы их иногда называют танталовыми шариковыми конденсаторами.
Освинцованный танталовый конденсаторМаркировка конденсатора обычно наносится непосредственно на корпус в виде цифр, хотя одно время была популярна система цветового кодирования, и некоторые конденсаторы до сих пор можно увидеть с использованием этой системы.
Маркировка свинцовых танталовых конденсаторовТанталовые конденсаторы SMD
Танталовые конденсаторы для поверхностного монтажа широко используются в современном электронном оборудовании.
При разработке с достаточными запасами они обеспечивают надежную работу и позволяют получить высокие значения емкости при небольших размерах корпуса, необходимых для современного оборудования.
Алюминиевые электролиты изначально не поставлялись в корпусах для поверхностного монтажа, поскольку они не могли выдерживать температуры, необходимые для пайки. В результате танталовые конденсаторы, способные выдержать процесс пайки, были почти единственным выбором для конденсаторов высокой емкости в сборках с использованием технологии поверхностного монтажа.
Теперь, когда доступны электролитические конденсаторы SMD, тантал по-прежнему используется на печатных платах для поверхностного монтажа, поскольку они имеют превосходные размеры и рабочие характеристики, но электролитические конденсаторы, как правило, больше используются в новых электронных конструкциях из-за разницы в стоимости этих двух электронных компонентов. составные части.

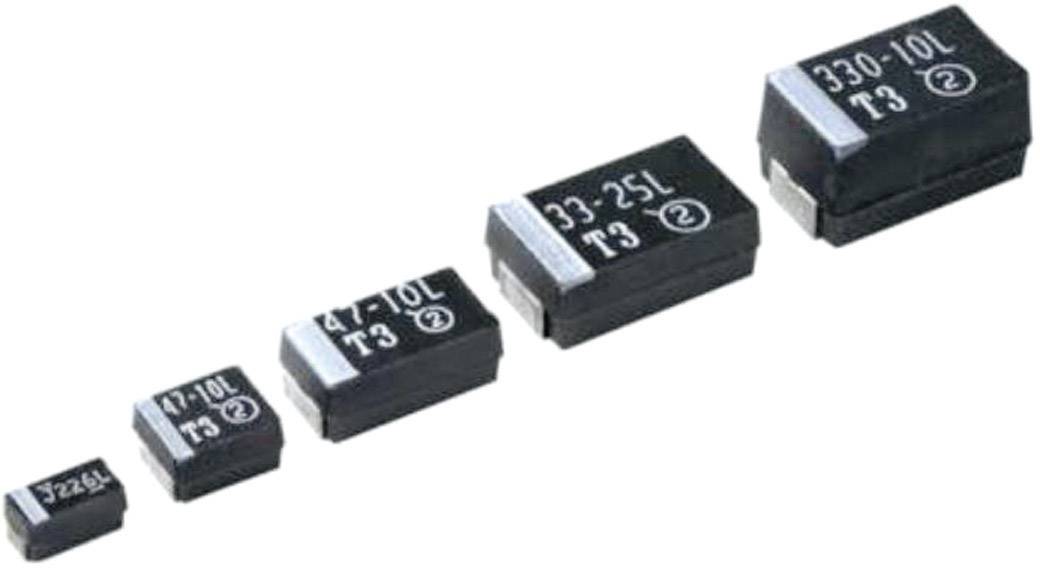

Танталовые конденсаторы SMD Танталовые конденсаторы SMD бывают разных размеров.
Обычно они соответствуют стандартным размерам, установленным EIA, Electronic Industries Alliance.
| Размеры танталовых конденсаторов для поверхностного монтажа | ||
|---|---|---|
| Обозначение упаковки | Размер (мм) | Обозначение EIA |
| Размер А | 3,2 х 1,6 х 1,6 | ОВОС 3216-18 |
| Размер B | 3,5 х 2,8 х 1,9 | ОВОС 3528-21 |
| Размер C | 6,0 х 3,2 х 2,2 | ОВОС 6032-28 |
| Размер D | 7,3 х 4,3 х 2,4 | ОВОС 7343-31 |
| Размер D | 7,3 х 4,3 х 4,1 | ОВОС 7343-43 |
Маркировка танталовых конденсаторов SMD
Маркировка танталовых конденсаторов SMD обычно состоит из трех цифр. Первые две образуют значащие цифры, а третья – множитель. Значения указаны в пикофарадах. Поэтому танталовый конденсатор SMD, показанный ниже, имеет значение 47 x 10 5 пФ, что составляет 4,7 мкФ.
Маркировка танталовых конденсаторов SMD
Иногда значения маркируются более прямо, как показано в примере ниже. Стоимость очевидна по маркировке.
Маркировка танталовых конденсаторов SMDКраткое описание танталовых конденсаторов
В приведенной ниже таблице представлены некоторые характерные особенности танталовых конденсаторов, которые следует учитывать при проектировании схем или замене старых компонентов.
| Краткое описание танталовых конденсаторов | |
|---|---|
| Параметр | Детали |
| Типовые диапазоны емкости | от 1 мкФ до 100 мкФ |
| Наличие номинального напряжения | Примерно от 1,5 В до 20 В. |
| Преимущества |
|
| Недостатки |
|
Танталовые конденсаторы широко используются как в вариантах с технологией поверхностного монтажа, так и в качестве выводных электронных компонентов, а также в различных конструкциях электронных схем. Хотя существуют и другие альтернативы им, особенно для электронных конструкций, используемых для крупномасштабного производства на печатных платах для поверхностного монтажа, они по-прежнему широко используются и могут работать хорошо.
Эти электронные компоненты являются важным типом конденсаторов, которые часто встречаются в различных схемных решениях всех типов.
Другие электронные компоненты:
Батарейки
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки
Вернуться в меню «Компоненты».
. .

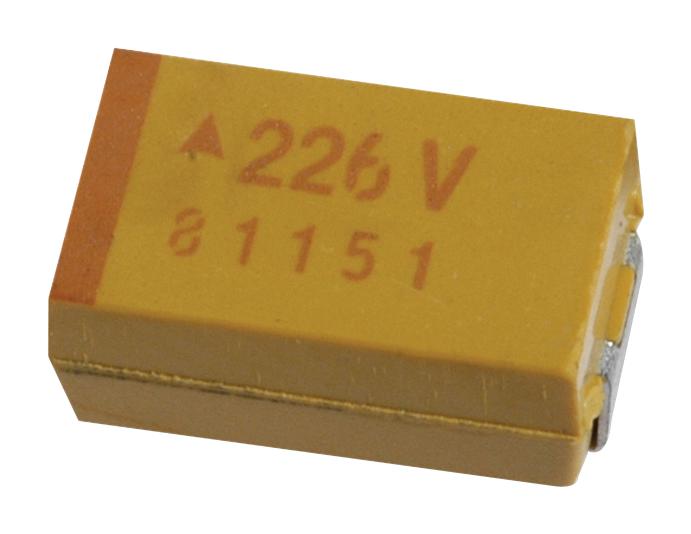

Итак, здесь мы начинаем.
96 пикофарад, т.е. 22 микрофарад. Номинальное напряжение указано в вольтах, а
дата изготовления в формате год-неделя. Хотя танталовые конденсаторы SMD
разные серии и размеры корпусов могут иметь разные форматы даты. Кстати,
не забывайте, что 542, как показано выше, может относиться к 42-й неделе любого
1995 или 2005. После того, как мы закончим с первоначальной идентификацией, мы должны найти
из серии, к которой принадлежит конкретный конденсатор. Это очень важный шаг
потому что танталовые конденсаторы с той же емкостью и номинальным напряжением, но
отнесенные к разным сериям, могут иметь очень разные характеристики. КЕМЕТ
назначает разные индикаторы полярности разным сериям, поэтому нам нужно найти
визуальное совпадение.
