TDA7496LK: мощный аудиоусилитель класса AB с регулировкой громкости — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что представляет собой микросхема TDA7496LK. Какие ключевые характеристики и преимущества имеет этот усилитель мощности. Для каких применений подходит TDA7496LK. Какие особенности делают его популярным выбором разработчиков аудиосистем.

Содержание

Обзор микросхемы TDA7496LK

TDA7496LK — это интегральная микросхема двухканального аудиоусилителя мощности класса AB, разработанная компанией STMicroelectronics. Данный усилитель обладает рядом важных характеристик, делающих его популярным выбором для различных аудиоприложений:

Выходная мощность: 2 x 5 Вт на нагрузке 8 Ом при напряжении питания 14 В
Напряжение питания: 10-32 В
Встроенный регулятор громкости с цифровым управлением
Функции mute и standby для снижения энергопотребления
Защита от короткого замыкания и перегрева
Низкий коэффициент нелинейных искажений: 0.4%

Рассмотрим подробнее ключевые особенности и преимущества этой микросхемы усилителя мощности.

Основные технические характеристики TDA7496LK

Микросхема TDA7496LK имеет следующие основные технические параметры:

Количество каналов: 2 (стерео)
Класс усилителя: AB
Максимальная выходная мощность: 2 x 5.5 Вт (на 8 Ом при 14 В)
Диапазон напряжений питания: 10-32 В
Коэффициент нелинейных искажений: 0.4%
Коэффициент усиления: 30 дБ
Диапазон рабочих температур: 0…+70°C
Корпус: Multiwatt-15

Как видно, TDA7496LK обеспечивает достаточную выходную мощность для большинства потребительских аудиоприложений при сохранении низкого уровня искажений. Широкий диапазон питающих напряжений позволяет использовать микросхему в различных схемах.

Встроенный регулятор громкости с цифровым управлением

Одной из ключевых особенностей TDA7496LK является наличие встроенного регулятора громкости с цифровым управлением. Это дает разработчикам ряд преимуществ:

Упрощение схемы за счет отсутствия необходимости во внешнем регуляторе
Возможность программного управления громкостью через микроконтроллер
Точная подстройка баланса каналов
Снижение уровня шумов и искажений по сравнению с аналоговыми регуляторами

Встроенный регулятор позволяет менять уровень громкости в диапазоне от 0 до -80 дБ с шагом 1 дБ, что обеспечивает плавную и точную регулировку.

Функции энергосбережения и защиты

TDA7496LK оснащена несколькими функциями для снижения энергопотребления и защиты схемы:

Режим standby с потреблением менее 1 мкА
Функция mute для быстрого отключения выхода
Защита от короткого замыкания выходов
Тепловая защита от перегрева

Эти функции повышают надежность работы усилителя и позволяют эффективно управлять энергопотреблением устройства.

Области применения TDA7496LK

Благодаря своим характеристикам, микросхема TDA7496LK находит применение в различных аудиоустройствах:

Домашние аудиосистемы
Автомобильные аудиосистемы
Портативные колонки и акустические системы
Телевизоры и мониторы
Мультимедийные проекторы
Игровые приставки

Широкий диапазон питающих напряжений делает TDA7496LK универсальным решением для различных приложений.

Преимущества использования TDA7496LK

Рассмотрим основные преимущества применения микросхемы TDA7496LK в аудиоустройствах:

Высокое качество звука при компактных размерах
Простота применения благодаря минимуму внешних компонентов
Встроенные функции защиты повышают надежность
Низкое энергопотребление в режиме ожидания
Цифровое управление громкостью упрощает интеграцию
Невысокая стоимость при хороших характеристиках

Эти преимущества делают TDA7496LK привлекательным выбором для разработчиков аудиоустройств различного назначения.

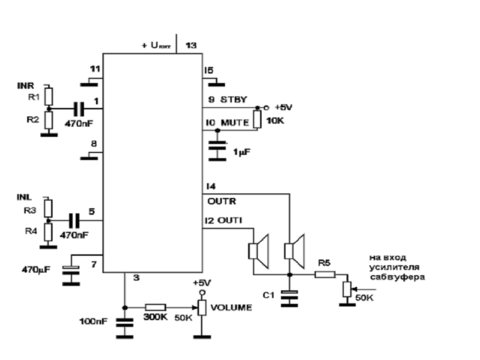

Типовая схема включения TDA7496LK

Для правильной работы микросхемы TDA7496LK требуется минимум внешних компонентов. Типовая схема включения выглядит следующим образом:

Входные разделительные конденсаторы: 1 мкФ
Выходные разделительные конденсаторы: 1000 мкФ
Конденсатор фильтра питания: 100 нФ
Резистор обратной связи: 22 кОм
Резистор фильтра выхода: 2.2 Ом

Такая простая схема включения позволяет легко интегрировать TDA7496LK в различные аудиоустройства.

Сравнение TDA7496LK с аналогами

Сравним характеристики TDA7496LK с некоторыми популярными аналогами:

Параметр	TDA7496LK	TDA7265	LM4780
Выходная мощность (8 Ом)	2 x 5.5 Вт	2 x 25 Вт	2 x 60 Вт
Напряжение питания	10-32 В	16-36 В	20-84 В
КНИ	0.4%	0.5%	0.003%
Встроенный регулятор громкости	Да	Нет	Нет

Как видно, TDA7496LK обеспечивает хороший баланс характеристик при более низкой стоимости и простоте применения.

Заключение

Микросхема TDA7496LK представляет собой удачное решение для создания компактных и недорогих аудиоусилителей с хорошим качеством звука. Благодаря встроенному регулятору громкости, функциям защиты и низкому энергопотреблению, эта микросхема находит широкое применение в различных потребительских аудиоустройствах. Простота использования и доступность делают TDA7496LK популярным выбором среди разработчиков аудиотехники.
