Тда 7057aq. TDA7057AQ: мостовой стереоусилитель с электронной регулировкой громкости

Как работает микросхема TDA7057AQ. Каковы ее основные характеристики. Для чего используется этот усилитель. Как собрать усилитель на TDA7057AQ своими руками. Какие преимущества у этой микросхемы.

Содержание

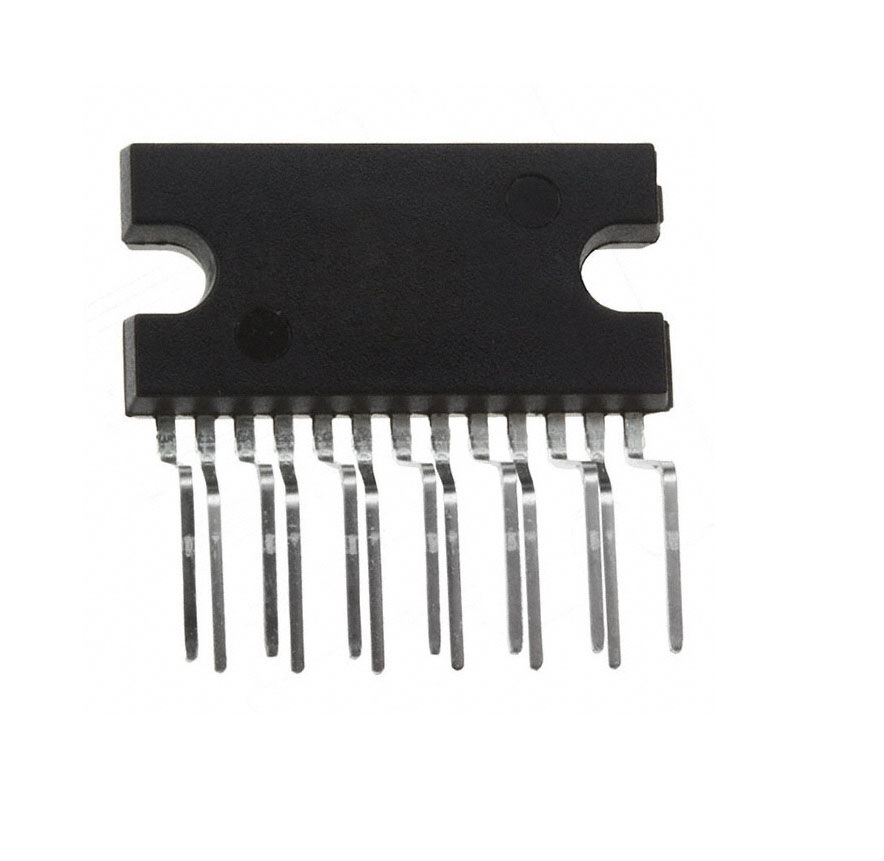

Основные характеристики микросхемы TDA7057AQ

TDA7057AQ — это двухканальный мостовой усилитель мощности звуковой частоты со следующими ключевыми параметрами:

Выходная мощность: до 2 x 8 Вт (при напряжении питания 18 В)
Напряжение питания: от 4,5 В до 18 В
Встроенная электронная регулировка громкости
Диапазон регулировки громкости: 73 дБ
Ток потребления в режиме молчания: 22 мА
Сопротивление нагрузки: 8 Ом
Коэффициент нелинейных искажений: 0,2%
Полоса пропускания: 40 Гц — 18 кГц

Для чего используется усилитель на TDA7057AQ?

Микросхема TDA7057AQ предназначена для построения компактных стереоусилителей мощности в следующих устройствах:

Телевизоры и компьютерные мониторы
Портативные аудиоплееры
Радиоприемники с батарейным питанием
Активные компьютерные колонки
Автомобильные аудиосистемы
Бюджетная бытовая аудиотехника

Благодаря широкому диапазону питающих напряжений усилитель может работать как от батарей, так и от сетевых источников питания.

Преимущества усилителя на TDA7057AQ

Основные достоинства микросхемы TDA7057AQ:

Минимальное количество внешних компонентов
Встроенная электронная регулировка громкости
Мостовая схема включения для повышения выходной мощности
Широкий диапазон питающих напряжений
Низкое энергопотребление
Встроенные схемы защиты от перегрева и короткого замыкания
Отсутствие щелчков при включении/выключении

Эти особенности делают TDA7057AQ отличным выбором для портативных устройств и бюджетной аудиотехники.

Как работает усилитель на TDA7057AQ?

Рассмотрим принцип работы основных узлов микросхемы TDA7057AQ:

Входной каскад

Звуковой сигнал поступает на дифференциальный входной каскад через выводы 2 и 13. Входное сопротивление составляет 20 кОм.

Регулятор громкости

Встроенный электронный регулятор обеспечивает логарифмическое изменение коэффициента усиления в диапазоне 73 дБ. Управление осуществляется постоянным напряжением через вывод 4.

Предварительный усилитель

Усиливает сигнал до необходимого уровня перед подачей на выходной каскад. Коэффициент усиления по напряжению составляет 40 дБ.

Мостовой выходной каскад

Два комплементарных усилителя работают в противофазе на общую нагрузку, обеспечивая высокую выходную мощность при низком напряжении питания.

Схемы защиты

Микросхема имеет встроенную защиту от перегрева и короткого замыкания в нагрузке. При срабатывании защиты усилитель автоматически отключается.

Как собрать усилитель на TDA7057AQ своими руками?

Для сборки простого стереоусилителя на TDA7057AQ понадобится:

Микросхема TDA7057AQ
Печатная плата
Конденсаторы: 220 мкФ, 100 нФ, 470 нФ
Резисторы: 10 кОм, 47 кОм
Потенциометр 47 кОм
Разъемы для подключения питания, входного сигнала и динамиков

Схема усилителя очень проста и содержит минимум внешних компонентов:

Входной сигнал подается через конденсаторы 470 нФ на выводы 2 и 13
Регулировка громкости осуществляется потенциометром, подключенным к выводу 4
Питание подается через фильтрующие конденсаторы на выводы 6 и 9
Выходной сигнал снимается с выводов 1, 3, 12, 14 и подается на динамики

Для получения максимальной мощности рекомендуется использовать напряжение питания 12-18 В и динамики сопротивлением 8 Ом.

Типовая схема включения TDA7057AQ

Рассмотрим типовую принципиальную схему стереоусилителя на микросхеме TDA7057AQ:

VCC — напряжение питания (4,5-18 В)
C1, C2 — входные разделительные конденсаторы 470 нФ
C3, C4 — фильтрующие конденсаторы по питанию 100 нФ и 220 мкФ
R1 — подтягивающий резистор 10 кОм
R2 — регулятор громкости 47 кОм
LS1, LS2 — динамики 8 Ом

Такая схема обеспечивает простоту сборки и минимум дополнительных компонентов при хороших характеристиках усилителя.

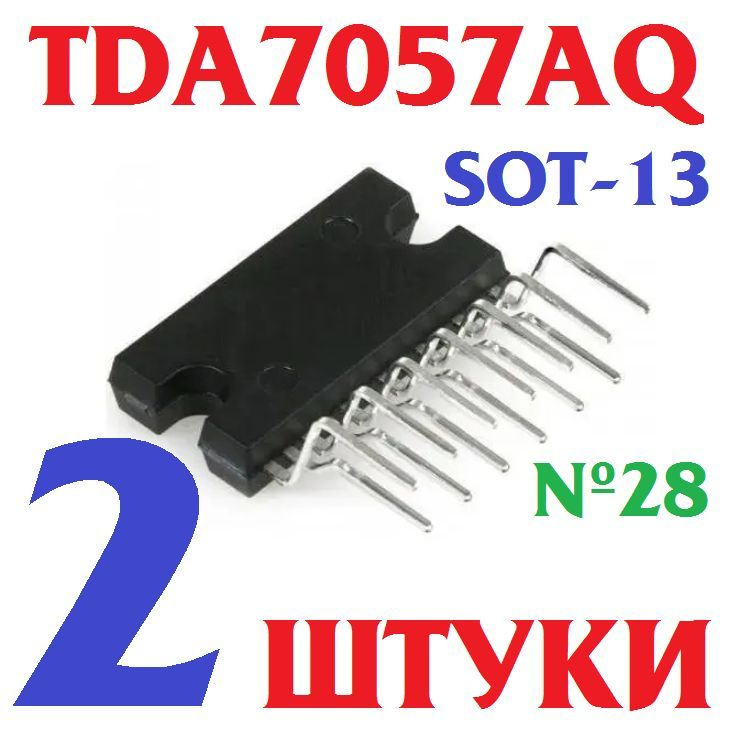

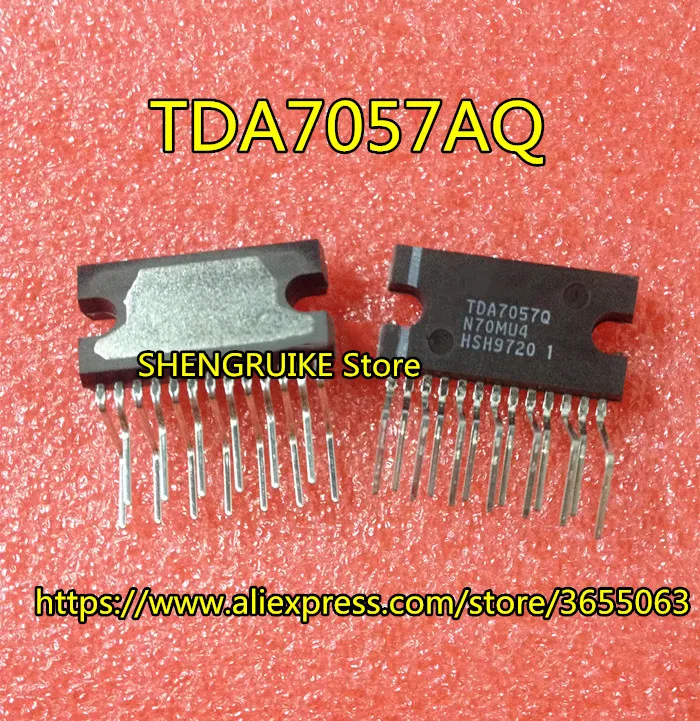

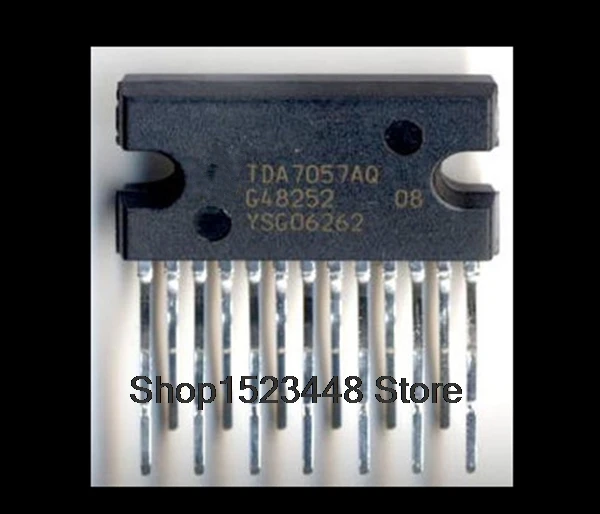

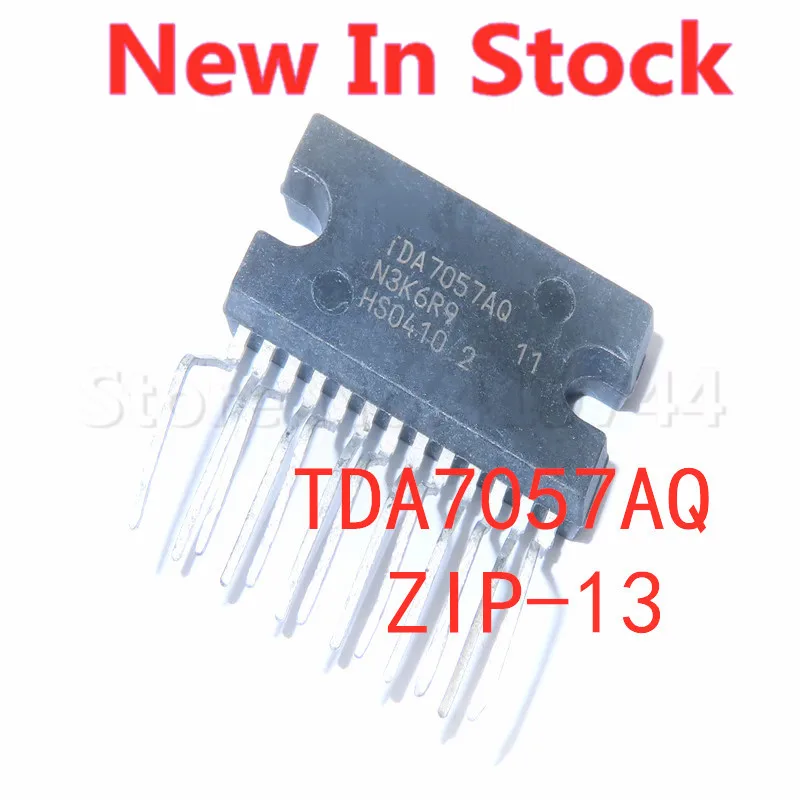

Где купить микросхему TDA7057AQ?

Микросхему TDA7057AQ можно приобрести в следующих местах:

Специализированные магазины радиодеталей
Интернет-магазины электронных компонентов
Китайские торговые площадки (AliExpress, Banggood)
Радиорынки в крупных городах

При покупке важно проверить подлинность микросхемы, так как встречаются поддельные экземпляры низкого качества. Рекомендуется приобретать TDA7057AQ у проверенных продавцов.

Заключение

TDA7057AQ — отличный выбор для создания компактных и недорогих стереоусилителей мощности. Простота применения, низкое энергопотребление и встроенная регулировка громкости делают эту микросхему популярной среди радиолюбителей и производителей бюджетной аудиотехники. При правильном монтаже усилитель на TDA7057AQ обеспечивает хорошее качество звучания при минимуме внешних компонентов.

Тда 7057aq усилитель

Последние вопросы и ответы в ленте часть 2. Досталась тут мне куча радиодеталей — вот бы мне их лет 30 назад, я б был самым крутым радиолюбителем. Только резисторов мешок, микросхем ведро, конденсаторы конкретно подсохли, некоторые пот 26 5 Только резисторов мешок, микросхем ведро, конденсаторы конкретно подсохли, некоторые потекли про 5 1 Кто знает причину возбуда усилителя при подключении к выходу осциллографа?

Поиск данных по Вашему запросу:

Тда 7057aq усилитель

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Усилитель звука на микросхеме TDA7057AQ

Последние вопросы и ответы в ленте

плата для унч TDA 7057AQ.

Стереоусилитель с электронной регулировкой громкости на микросхеме TDA7057AQ

УНЧ с электронной регулировкой громкости на TDA7057AQ (2х8Вт)

Усилитель на тда 7057aq схема

Схема УНЧ TDA7057AQ

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самый Простой УСИЛИТЕЛЬ ЗВУКА Своими Руками

Усилитель звука на микросхеме TDA7057AQ

Когда динамики стояли самовозбуждения не было но когда я поставил резисторы то на выходе усилителя идет красивенький такой ШИ 33 Привет ребят. Задача усилить звук. Будут использоваться 32 — омные наушники Питание 3в. Ток потребления как можно ниже Что посоветуете использовать? Всем привет. Ранее , я писал в группу о комбике Epsilon Так вот, теперь , когда пробитые транзисторы поменял?

Что это такое? Ниже приве 47 19 Не поленился погуглить — в России этого формата, но других марок и поновей модели — продают только 2 шт. На ебей идентичный тож 43 5 Есть такой донор wi-fi модули Bluetooth модуль Можно ли сделать эти модули если что модель Fly iq или Викинуть это Н xren 37 5 Наверное было уже 53 8 Господа, доброго вечера!

Подскажите пожалуйста, как грамотно установить и расчитать антенны на радио управляемую машину Дальше 10 метров не едет. Нужно ли ставить 2 одинаковые антенны на м 19 Есть автомагнитола sony cdx-GTUE работала около 7 лет, и начала сначала периодически, теперь уже окончательно тухнуть, при установке передней панели, кратковременно моргает подсветка и слышен вч пи 1 1 Я у мамы инженер!

Так просто поржать. От прикуривателя питаются зарядки телефонов и регистратор. После выключения зажигания питание все-равно подается на прикуриватель. Внутри корпуса места для кнопк 20 Парни подскажите. SMD светодиод отпаял от ленты проверил тестером все горит,припаял к плате в середине горит а по бокам не горит показывает значения. Отпаял все горит. Плата климат контроля. Может так 56 6 Скажите пожалуйста, можно использовать в качестве двухполярного источника питания, пару повышающих преобразователей запитаных от аккумулятора?

Может кто знает где можно такую купить 33 8 Добрый день! Делаю зарядное устройство из компьютерного БП. ШИМ KA, 1 усилитель ошибки регулирует выходное напряжение. С токов 1 0 Достался мне древний ИБП. Сразу же достал 2 шт 12в 7Ач акб и замерил напряжение. Оказалось что напряжения в акб вообще нету.

Пытаюсь зарядить но ток не берет. Подал напряжение 40в а ток н 39 Помогите пж. Что не так? Почему она выключается? Что за транс? Одна обмотка 0,5 Ом, вторая Ом. Лазил я попросторам интернета и прочитал такой бред, что из ATX блока питания можно получить 24 вольта? Типа с желтого и синего проводка сниается 24 вольта.

Кто проверял? Сколько вольт поступает на низкочастотник? Как мультиметр mg пойдет для дома за руб? И второй вопрос , замеряют напряжение на 1,5 в батарейке, показывает 1,61 в, меняют полярность щупов и уже показывает 1,57 в , это погрешность и исправи 35 5 Подскажите,конденсатор 3KV имеет полярность?

Перепутал полярность когда подавал напряжение,этот кондер на плате сильно нагрелся,после этого не могу запустить прибор. Могло ли после кондера по дорожк 41 7 Такая беда : перед установкой я промазал фары герметиком спереди где стекло и сзади где провод , больше отверстий нет..

Можно как нибудь сделать этот бп мощнее?

Последние вопросы и ответы в ленте

Предисловие 8. Глава 1. Устройства коммутации и индикации 9. Электронный коммутатор на TDA 9.

TDA AQ подключение динамиков. Автор: Гость TanTall, 4 В том числе микросхему усилителя TDAAQ. По даташитам «обвес».

плата для унч TDA 7057AQ.

Сейчас этот форум просматривают: Google [Bot]. Сделай сам своими руками Форум для обмена опытом в области бюджетных решений. Предыдущее посещение: менее минуты назад Текущее время: 08 окт , Усилитель на микросхеме с минимальной обвязкой. Добавлено: 16 май , Решил посоветоваться правильно ли будет вот так её собрать? Добавлено: 17 май , Gadjet Типовая схема на то и типовая, что должна работать при оговоренных условиях. Там только ещё рекомендуют установить конденсатор в 1мкФ между корпусом и выводами 1, 7.

Стереоусилитель с электронной регулировкой громкости на микросхеме TDA7057AQ

Постоянка в дине. Разделительный кондер решает. Или грелась Ну или микра дохлая попалась. Слава, куда разделительный кондёр впаять и насколько!?

УНЧ с электронной регулировкой громкости на TDA7057AQ (2х8Вт)

Привет всем на моём канале!!! В это.. Питание 4, Мощность 4Вт на канал. Усилитель двухканальный. О выборе подобных усилителей.

Усилитель на тда 7057aq схема

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Двухканальный мостовой усилитель мощности низкой частоты с электронным регулятором громкости. В усилителе предусмотрена защита выходного каскада от короткого замыкания, а также защита от бросков напряжения и статических электрических разрядов. Схема включения Рис. Чертеж печатной платы и схема расположения элементов на плате.

Приветствую! Сегодня у меня обзор усилителя Lepai с У меня вопрос есть такой же усилитель только собран на ТДА AQ.

Схема УНЧ TDA7057AQ

Тда 7057aq усилитель

УНЧ имеет встроенную схему регулировки громкости постоянным напряжением с логарифмической характеристикой на 73дБ. При уменьшении управляющего напряжения до уровня 0,4В, микросборка переходит в режим молчания. Основные технические характеристики усилителя, назначение выводов и не только привидены в справочнике ниже. По типовой схеме из DataSheet можно собрать следующую радиолюбительскую конструкцию.

Автор: Гость TanTall , 4 мая, в Проверьте мою схему, посоветуйте схему. Случайно попалась в руки плата от телевизора. Владелец хотел выкинуть — а я выпаял пару деталей. По даташитам «обвес» у этой микросхемы минимален — поэтом решил сделать что нибудь дельное: либо отдельный канал для сабвуффера либо другу в радио.

На базе интегральной схемы TDAAQ можно собрать двух канальный маломощный усилитель мощности звуковой частоты, с минимальным кол-во внешних элементов. Максимальная выходная мощность 5 Вт на канал.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Делаем UPS для радиотелефона. С ручкой! Еще частично работают.

Привет всем на моём канале!!! В это.. Питание 4, Мощность 4Вт на канал.

TDA7057AQ портативный мостовой усилитель малой мощности

TDA7057AQ — это логарифмический мостовой усилитель, который можно использовать по схеме мостового включения. Это миниатюрное устройство предназначено для использования в телевизорах и мониторах, но также подходит для портативных рекордеров и радиоприемников с батарейным питанием, а также для малогабаритной компьютерной акустики, получающей напряжение питания по USB-шине.

Питание микросхемы использует широкий диапазон напряжений от +4,5v до +18v, источник может быть любой, например: гальванические элементы, то-есть обычные батарейки, миниатюрный трансформатор или USB-порт компьютера. Усилитель собранный на микросхеме TDA7057AQ обладает схемой эффективной регулировкой уровня громкости.

Эту функцию выполняет потенциометр R4, который контролирует выходное напряжение на чипе по логарифмическому принципу с диапазоном в 74 db. В момент уменьшения управляющего напряжения до 0,3v, УЗЧ начинает работать в ожидающем режиме. Кроме этого, в микросхему TDA7057AQ вшита схема защиты от короткого замыкания в выходном тракте, в цепи питания, а также защита от перегрева.

Чтобы изготовить такой усилитель собственными руками, для этого нужно будет подготовить следующие радио-электронные компоненты. Это, естественно сама интегральная микросхема TDA7057AQ, пару конденсаторов для цепи фильтра по питанию. Пару емкостей на выходных каскадах чипа с парой гасящих резисторов. А взамен электронного регулятора уровня громкости, установит потенциометр, с помощью которого можно будет регулировать громкость сразу двух каналов одновременно.

Что еще примечательно в этом усилителе, это его способность работать в широком диапазоне питающих напряжений. Сравнительно чистое звучание в выходном тракте, при сопротивлении в нагрузке 8 Ом, можно получить даже, если напряжение питания будет 4.5v. При тестировании этого устройства, было установлено, что наиболее оптимальным вариантом для корректной работы УМ, будет напряжение питания в пределах от 9v до 12v.

Это даст возможность получить мощность в нагрузке чистых 5 Вт, с потребляемым током 190 мА. Если будет необходимость поднять выходную мощность до 8 Вт, то тогда нужно будет увеличить напряжение до 18v, но при этом нужно позаботится о соответствующем теплоотводе для микросхемы, так как ее мощность увеличится вдвое, соответственно и тепла она будет выделять в два раза больше.

Усилитель на микросхеме TDA7057AQ

Основные технические характеристики:

Микросхема	Корпус	U_ccmin	U_ccmax	P_outmax	R_I	I_cc	I_outmax	B_w	R_in	G_v
TDA7057AQ	SIP2-13	4,5V	18V	2x5W	8Ω	22mA	1, 25A	40Hz-18KHz	20kΩ	40dB

Печатная плата разведенная по даташиту. Отличие только в том, что добавлен фильтр низких частот. Для работы с этим файлом, нужно открыть его в программе «Sprint-Layout», далее, мышкой навести на нужный компонент и там покажется его номинальное значение, специально для удобства отмаркировал.

Скачать: Печатная плата TDA7057AQ

TDA7057AQ даташит — TDA7057AQ; Усилитель стереозвука BTL 2 x 8 Вт

Подробная информация, техническое описание, цитата по номеру детали: TDA7057AQ

Деталь	TDA7057AQ
Категория	Мультимедиа => Аудио => Усилители
Описание	TDA7057AQ; 2 X 8 Вт стереофонический усилитель аудиовыхода BTL с регулятором громкости постоянного тока; Пакет: SOT141-6 (DBS13P)
Компания	Philips Semiconductors (приобретена NXP)
Техническое описание	Скачать TDA7057AQ Техническое описание
Цитата	Где купить

Функции, приложения

TDA7057AQ стерео усилитель звука BTL с регулятором громкости постоянного тока98 апр 07

Стерео усилитель звука BTL с регулятором громкости постоянного тока

ХАРАКТЕРИСТИКИ Регулятор громкости постоянного тока Несколько внешних компонентов Режим отключения звука Термическая защита Защита от короткого замыкания Отсутствие щелчков при включении и выключении Хорошая общая стабильность Низкое энергопотребление Низкое ВЧ-излучение Защита от электростатического разряда на всех контактах. КРАТКАЯ СПРАВКА ДАННЫЕ ОБОЗНАЧЕНИЕ VP Pout выходная мощность ПАРАМЕТР напряжение питания 8 Гв Iq(tot) THD усиление по напряжению управление усилением по напряжению общий ток покоя общие гармонические искажения 0,5 Вт УСЛОВИЯ МИН. ОБЩЕЕ ОПИСАНИЕ

Стереоусилитель BTL с регулятором громкости постоянного тока. Устройство предназначено для использования в телевизорах и мониторах, но также подходит для портативных записывающих устройств и радиоприемников с батарейным питанием. Отсутствует ограничитель тока (MCL) Встроена схема защиты MCL. Цепь MCL активируется, когда разница в токе между выходными клеммами каждого усилителя превышает 100 мА (обычно 300 мА). Этот уровень 100 мА позволяет использовать несимметричные наушники.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА НОМЕР ТИПА TDA7057AQ НАИМЕНОВАНИЕ КОМПЛЕКТА DBS13P ОПИСАНИЕ пластиковый блок питания DIL-bent-SIL; 13 проводов (длина провода 12 мм) ВЕРСИЯ SOT141-6
