Как собрать усилитель НЧ на TDA7384 мощностью 4×35 Вт. Какие преимущества у этой микросхемы. Какие характеристики имеет усилитель на TDA7384. Как правильно подключить микросхему TDA7384 в схеме усилителя. Какие детали нужны для сборки УНЧ на TDA7384.
Особенности и преимущества микросхемы TDA7384
Микросхема TDA7384 представляет собой мощный четырехканальный усилитель низкой частоты, разработанный компанией STMicroelectronics специально для применения в автомобильных аудиосистемах. Рассмотрим ключевые особенности этой микросхемы:
- Четыре независимых канала усиления мощностью до 35 Вт каждый
- Низкий уровень искажений (КНИ менее 0.1%)
- Широкий диапазон напряжения питания от 8 до 18 В
- Встроенная защита от перегрева и короткого замыкания
- Низкое энергопотребление в дежурном режиме
- Возможность мостового включения для получения большей мощности
Благодаря этим характеристикам TDA7384 отлично подходит для создания мощных и надежных автомобильных усилителей с минимумом внешних компонентов.
Основные технические характеристики усилителя на TDA7384
Рассмотрим основные параметры усилителя, который можно построить на базе микросхемы TDA7384:
- Выходная мощность: 4 x 35 Вт (при напряжении питания 14.4 В и нагрузке 4 Ом)
- Коэффициент нелинейных искажений: менее 0.1% при мощности 1 Вт
- Диапазон воспроизводимых частот: 20 Гц — 20 кГц
- Отношение сигнал/шум: более 80 дБ
- Напряжение питания: 8-18 В
- Входное сопротивление: около 100 кОм
- Рекомендуемое сопротивление нагрузки: 4-8 Ом
Как видно, усилитель на TDA7384 обладает высокими характеристиками, вполне достаточными для качественного воспроизведения музыки в автомобиле.
Схема включения микросхемы TDA7384

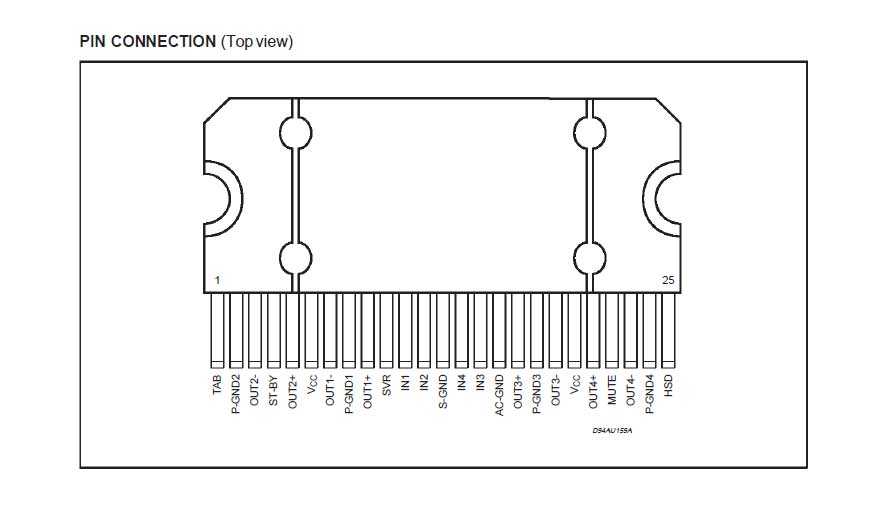

Для корректной работы микросхемы TDA7384 необходимо обеспечить правильное подключение всех ее выводов. Рассмотрим типовую схему включения:
- Выводы 1, 5, 10, 15 — выходы каналов усилителя, к ним подключаются динамики
- Выводы 2, 4, 11, 13 — входы каналов усилителя, на них подается входной сигнал
- Выводы 3, 12 — общий провод (земля)
- Вывод 6 — вход управления включением/выключением (STBY)
- Выводы 7, 8 — подключение конденсатора bootstrap
- Вывод 9 — положительное напряжение питания
- Вывод 14 — вход диагностики
Для надежной работы усилителя важно обеспечить хорошее охлаждение микросхемы, установив ее на радиатор достаточной площади. Также необходимо использовать качественные блокировочные и развязывающие конденсаторы в цепях питания.
Расчет и выбор элементов схемы усилителя на TDA7384
При разработке усилителя на TDA7384 необходимо правильно рассчитать и выбрать следующие элементы схемы:
- Входные разделительные конденсаторы — рекомендуемое значение 1-2.2 мкФ
- Конденсатор bootstrap — 470 нФ на канал
- Блокировочные конденсаторы по питанию — электролитический 1000-2200 мкФ и керамический 100 нФ
- Выходные дроссели — 2.2-4.7 мкГн для подавления ВЧ помех
- Резисторы обратной связи — 22-47 кОм
Правильный выбор номиналов этих компонентов обеспечит стабильную работу усилителя и хорошее качество звука. При монтаже важно использовать короткие соединения и качественную развязку по питанию.
Изготовление печатной платы для усилителя на TDA7384
Для сборки усилителя на TDA7384 удобно изготовить печатную плату. При разработке топологии платы следует учитывать следующие моменты:
- Разместить микросхему TDA7384 в центре платы для лучшего теплоотвода
- Обеспечить широкие дорожки питания и общего провода
- Разделить входные и выходные цепи для уменьшения наводок
- Разместить блокировочные конденсаторы максимально близко к выводам микросхемы
- Предусмотреть площадку для крепления радиатора
Плату можно изготовить методом травления или заказать на специализированном производстве. Для домашнего изготовления подойдет односторонний фольгированный стеклотекстолит толщиной 1.5 мм.
Монтаж и настройка усилителя на TDA7384
После изготовления печатной платы можно приступать к монтажу компонентов. Порядок сборки усилителя на TDA7384 следующий:
- Установка и пайка пассивных компонентов (резисторов, конденсаторов)
- Монтаж разъемов для подключения питания, входов и выходов
- Установка микросхемы TDA7384 на радиатор с использованием теплопроводящей пасты
- Пайка выводов микросхемы к плате
- Проверка монтажа, отсутствия замыканий
- Подключение источника питания и пробное включение без нагрузки
После сборки необходимо настроить усилитель, проверив напряжения в контрольных точках схемы. При правильной сборке усилитель не требует сложной настройки и должен работать сразу после включения.
Советы по эксплуатации усилителя на TDA7384 в автомобиле
Для надежной работы усилителя на TDA7384 в автомобильных условиях следует соблюдать несколько правил:
- Обеспечить хорошее охлаждение, установив усилитель в месте с достаточной вентиляцией
- Использовать провода достаточного сечения для подключения питания (минимум 4 мм²)
- Установить предохранитель в цепи питания усилителя
- Применять экранированные кабели для подключения входных сигналов
- Обеспечить надежное заземление корпуса усилителя на кузов автомобиля
- Периодически проверять надежность всех соединений
При соблюдении этих рекомендаций усилитель на TDA7384 будет долго и надежно работать в составе автомобильной аудиосистемы, обеспечивая качественное звучание музыки.
Тда 7384 даташит
Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Четырехканальный усилитель мощности низкой частоты класса Hi-Fi, выполненный по мостовой схеме. Назначение выводов приведено в табл. Схема включения представлена на рис.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- УНЧ НА TDA7384
- Усилитель низкой частоты на микросхеме TDA7384
- даташит на TDA7388 и можно ли заменить [РЕШЕНО]
- Возможность скачать даташит (datasheet) TDA-7384 в формате pdf электронных компонентов
- Импортные микросхемы серии TDA
- Схема автомобильного усилителя
- Принципиальные схемы
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Собираю усилитель TDA7388 из б/у деталей и готовой платы
УНЧ НА TDA7384
Что вам в них? Схемы принципиальные Библиотечка литературы Радиолюбительская хрестоматия Новости электроники Карта сайта Магазинчик на сайте Загрузка Топ 10! При использовании кварцевого резонатора с высокой частотой появляется возможность создать передатчик с высокой стабильностью несущей частоты. Вместо выключателя — гвоздик Если применить это несложное устройство в помещении, где свет нужен на непродолжительное время, можно не только экономить электроэнергию, но и реже менять электролампочку.
В знак высшего почета Зал, предназначенный для заседаний Первого всемирного конгресса электриков, занимал северо-восточный угол верхнего этажа великолепного Елисейского дворца.
Высококачественный ламповый усилитель Полоса пропускания 15 — 20 гц. Имеются регуляторы тембра в области высоких и низких звуковых частот. Схема ТА DC Схема телефонного аппарата DC Последнее обновление: 15 сен года Двухламповый супергетеродин РЛ Приемник рассчитан на общий длинноволновый и средневолновый диапазон от до 2 л и на три растянутых коротковолновых диапазона в 25, 31 и 42 м.
В нем используются лампы СО преобразователь Акустическое реле Акустическое реле предназначено для включения радиоприемника или магнитофона по сигналу от звукоизлучателя наручных электронных часов, имеющих функцию будильника. В настоящее время стала доступна широкая номенклатура импортных интегральных усилителей низкой частоты. Их достоинствами являются удовлетворительные электрические параметры, возможность выбора микросхем с заданной выходной мощностью и напряжением питания, стереофоническое или квадрафоническое исполнение с возможностью мостового включения.
Для изготовления конструкции на основе интегрального УНЧ требуется минимум навесных деталей. Применение заведомо исправных компонентов обеспечивает высокую повторяемость и, как правило, дополнительной настройки не требуется.
Схемы принципиальные Библиотечка литературы Радиолюбительская хрестоматия Новости электроники Карта сайта Магазинчик на сайте.
RadiobookA радиолюбительский портал. Календарь обновлений.
Случайная публикация. Радиопередатчик с высокой стабильностью частоты Смотри также:.
Усилитель низкой частоты на микросхеме TDA7384
Как и в большинство микросхем серии TDA, в встроена термо защита и защита от короткого замыкания. Точно не знаю, но обычно это указывают. Однако одна микросхема у нас однажды в прямом смысле взорвалась от перегрева. Питание микросхемы однополярное. Типовое включение с минимальным количеством дополнительных элементов позволяет собрать и установить этот усилитель начинающему радиолюбителю. При использовании приведенной монтажной платы между площадками нужна перемычка.
Усилитель мощности на TDA (TDA,TDA, TDA, Борис, по той же схеме что и тда , схема аналогичная.
даташит на TDA7388 и можно ли заменить [РЕШЕНО]
Рассмотрим на этой страницы различные типы УНЧ в виде отдельных устройств, в основе которых используются микросхемы усилители. С1, С2 — проходные блокировочные конденсаторы, используются для отсекания постоянной составляющей синусоидального сигнала.
Электролитические конденсаторы лучше не использовать. Микросхему TDA желательно разместить на радиаторе с использованием теплопроводящей пасты. Все большую популярность в среде радиолюбителей набирают модульные усилители мощности на микросхемах. Это отчасти объясняется тем, что такая микросборка уже содержит все нужные усилительные радиокомпоненты, выигрывая кучу времени от изготовления сложных печатных плат и долгого процесса пайки элементов. В принципе представленные схемы является мостовыми, т. Но если вам нужен силитель на четыре колонки, тогда можно воспользоваться вариантом схемы ниже, правда мощность при этом будет в 2 раза меньше на канал. Такая мощность обеспечивается увеличенным напряжением примерно в два раза, благодаря работе емкостей.
Возможность скачать даташит (datasheet) TDA-7384 в формате pdf электронных компонентов
Что вам в них? Схемы принципиальные Библиотечка литературы Радиолюбительская хрестоматия Новости электроники Карта сайта Магазинчик на сайте Загрузка Топ 10! Телефонный аппарат Спектр
Добро пожаловать!
Импортные микросхемы серии TDA
Статус: отсутствует AleksScrewdriver Дата: Четверг, Статус: отсутствует Сергеевич Дата: Среда, Тогда всё будет хорошо А если конечно обычную Тогда за такую переделку Статус: отсутствует Сергеевич Дата: Среда, Статус: отсутствует vadim Дата: Среда,
Схема автомобильного усилителя
Начальство в отпуске, На работе анархия.
Все проекты и текучка выполнены. Можно уделить пару часов личным автомобильным делам. Я решил не писать отчет, я решил сделать реферат. Или научно исследовательскую работу, проанализировав посты и комментарии и сделать большой пост о данной доработке. Mordvin www. Если хотите пропустите его через переводчик будет более менее понятно. Снимаем крышку.
Микросхема TDA — высококачественный квадрофонический усилитель низкой all-audio.proхема способна развивать совсем неплохую.
Принципиальные схемы
Прикрепления: Например: TDA Автомобильная электроника Блоки питания Зарядные устройства Паяльники и инструменты Измерительные приборы Самодельные сигнализации Телевизоры и видео Усилители звука. Компьютерная электроника Самодельные металлоискатели Контроллеры и микросхемы Начинающим радиолюбителям Приёмные устройства Ламповая техника Светодиоды и лампы Электрика своими руками.
Что вам в них? Схемы принципиальные Библиотечка литературы Радиолюбительская хрестоматия Новости электроники Карта сайта Магазинчик на сайте Загрузка Топ 10! При использовании кварцевого резонатора с высокой частотой появляется возможность создать передатчик с высокой стабильностью несущей частоты.
Здравствуйте уважаемые друзья и гости сайта!
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Схема автомобильного усилителя. Хочу представить вам схему автомобильного усилителя с общей максимальной выходной мощностью Ватт 8 каналов по 40 Ватт. Он имеет 3 стерео входа, электронный регулятор громкости, шести полосный эквалайзер, индикатор уровня сигнала и может играть в одном из трёх вариантов: стерео, псевдостерео и пространственном стерео. Предварительный усилитель собран на микросхеме КУН1А.
В последнее время меня часто стали просить собирать усилители для автомобилей и для дома. Вот недавно меня попросили собрать че нибудь для квадро, ватт на Пройдясь по ассортименту на нашем рынке, нашел микросхемочку TDA
Усилитель на TDA7384 (4 канала по 25Вт)
Схемы включения микросхемы 7375
Схема усилителя звука на микросхеме с печатной платой
Исходная схема:
Конечная схема:
И стерео вариант тоже приведем, на всякий случай:
Начнем с преобразования усилителя.
Для этого снимаем конденсаторы C19 и C20, чтобы разорвать цепь сигнала. Затем соединяем контактные площадки после них, которые соединены с ножками 4 и 5 интегрированного усилителя мощности с его ножками 11 и 12. Таким образом подаем одинаковый сигнал на все 4 усилителя TDA7375, что позволяет им работать в мостовом включении. Затем мы удаляем электролитические конденсаторы C23 и C24, отсекающие постоянное напряжение, которые не нужны при работе второй пары каналов в мосте, и заменяем их перемычками для проводов, чтобы на крайних проводах разъема CON1-1 получался мостовой выход второго канала.
Средний кабель должен быть удален, а крайний обрезан на плате под разъемы RCA, предназначенные для подключения сателлитов. Подключаем динамики к этим крайним проводам разъема CON1-1 и разъемам заводского сабвуфера. Вот как должна выглядеть плата после доработки:
В случае эффекта подавления низких частот меняем провода одного динамика с другим, например, подключенного к CON1-1, чтобы оба динамика играли в согласованной фазе.
Это можно проверить подав синусоидальный НЧ сигнал на вход усилителя, оба должны при правильном подключении дергаться в одном направлении.
Кроме того, также можем использовать усилитель на TDA7375 в автомобиле. Просто подключите источник питания или аккумулятор 12 В к разъему CON2. Оставляя диоды D1, D2, D3 и D4, схема устойчива к обратной полярности источника питания, однако при этом на диодах происходит падение напряжения и потеря мощности. Чтобы избежать этого удалите диоды либо подключите источник питания параллельно фильтрующему конденсатору C33, не забывая использовать предохранитель, либо используйте разъем CON2 и замените диоды D2 и D4 на перемычки для проводов и подключите источник питания в соответствии с полярностью, отмеченной на фотографии платы, к разъему CON2.
А ещё можете переделать этот УНЧ в стерео-усилитель в режиме двойного моста, удалив электролитические конденсаторы C23 и C24, заменив их перемычками, вынув конденсатор C28, не заменяя его перемычкой, а затем соедините ножки 4 и 5 с колодкой конденсатора C19 ближе к встроенному усилителю мощности и ножкам 11 и 12 с аналогичной конденсаторной площадкой C20.
Недавно была сделана аналогичная модификация на основе сдвоенной микросхемы TDA7378, и пока она работает в автомобиле без проблем. Скачать плату и даташит к TDA7375
Похожие материалы
- Усилитель УНЧ на TDA1558
- УМЗЧ с крайне глубокой ООС
- Транзисторный усилитель мощности для диапазона 144 и 430 МГц
- бестрансформаторный лампово-транзисторный усилитель мощности
- Усовершенствованный бестрансформаторный лампово-транзисторный усилитель мощности
- Ламповый усилитель на EL84
- Двухтактный усилитель на лампах 6П13С
- УКВ (FМ) усилитель мощности 1.5 Вт
- Приемник для охоты на лис на диапазон 80 метров
- Широкополосный реверсивный усилитель
| Всего комментариев: |
| Социальные сети |
| Календарь | ||||||
| Пн | Вт | Ср | Чт | Пт | Сб | Вс |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 12 | 13 | |||||
| 16 | ||||||
| 25 | ||||||
| 30 |
| Статистика |
| Посешаемость |
| Рекламный блок |
| Радиолюбитель 2020 |
Схемы включения операционных усилителей
Усилитель низкой частоты на микросхеме TDA7384
Всем радиолюбителям привет !
Представляю Вам свою первую работу: “Усилитель низкой частоты на микросхеме TDA7384″
УНЧ выполнен на интегральной микросхеме TDA7384, содержащей четыре идентичных УНЧ по 40 ватт.
Технические характеристики усилителя: Uпит……………….9-18 V F выхода………….20-20000Hz I покоя…………….250mA I потр. макс………10А
Микросхему я выпаял из сломанной магнитолы “Kenwood”, модель, уже, не помню какая. Для начала нашел в “инете” datasheet на TDA7384. Потом определился, где я буду использовать этот усилитель, и приступил к созданию затеянного. Первым делом выпаял из старых плат нужные детали, затем нашел в интернете печатную плату TDA 7384.lay и приступил к делу.
Схема усилителя низкой частоты на TDA7384:
Схема усилителя на TDA7384
Печатная плата усилителя в формате .Lay:
Печатная плата УНЧ на TDA77384 в формате .Lay
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает подключение усилителя как к стереофоническому источнику, с последующим раздвоением каждого канала, так и к квадрофоническому источнику. Квадрофонический источник необходимо подключать к входам Вход 1, Вход 2, Вход 3, Вход 4.
Стереофонический источник подключается к замкнутым контактам Вход 1/Вход 2 и Вход 3/Вход 4:
Схема подключения усилителя в режиме “Стерео”
Микросхему нужно установить на теплоотвод площадью не менее 400 кв. см или 150-200 кв. см с кулером! Выполнив вышесказанные условия, получилась вот такая плата с радиатором и кулером от старого ПК:
Готовая плата усилителя низкой частоты_1
Готовая плата усилителя низкой частоты_2
Плата получилась не очень, делал при помощи принтера, утюга и хлорного железа.
Вход на усилитель стерео (подключается к замкнутым контактам Вход 1/Вход 2 и Вход 3/Вход 4), выход – квадрофонический (необходимо подключать к входам Вход 1, Вход2, Вход3, Вход4), маленький штекер – питание кулера = 12 вольт:
Разъемы для подключения усилителя низкой частоты
Теперь надо найти для него 12 вольтовый источник питания. Я использовал блок питания от компьютера, так как он достаточно мощный и занимает мало места.
Удалил все не нужные провода, оставив 12 вольт – жёлтый провод (у меня красный) и запуск БП – зелёный провод:
Блок питания для усилителя низкой частоты
Подключил БП к усилителю, ничего не задымилось, значит всё сделано правильно, можно пробовать подключать колонки (звуковой сигнал я взял от ПК):
передние: задние:
Передние и задние колонки для усилителя
Подключил, всё заработало, УРА !!! Но громкость на передних и задних колонках разная, что делать?
Порывшись в “инете”, нашёл схему предварительного усилителя на микросхеме К157УД2, её можно заменить на К157УД3:
Схема предварительного усилителя на К157УД2
Нарисовал на листе бумаги А4 будущую плату с подбором нужных деталей:
Рисунок печатной платы предварительного усилителя на К157УД2
После этого отсканировал и отредактировал в программе Paint Net, вот что получилось:
Подготовленная печатная плата предварительного усилителя для ЛУТ
Я думаю, что получилось не хуже чем в других программах.
Такой способ будет полезным тем, у кого не получается работать в программах созданных для рисования плат.Вот что у меня получилось:
Готовая плата предварительного усилителя на К157УД2_1
Готовая плата предварительного усилителя на К157УД2_2
Плата получилась немного лучше предыдущей, я думаю что всё дело в хлорном железе, буду пробовать травить платы в чём то другом.
Если будете использовать четыре канала на входе усилителя, нужно будет сделать две такие платы, регулировка будет на все четыре канала. В моём варианте регулировка осуществляется одновременно по двум передним и по двум задним колонкам.
Собираем всё в подходящий корпус и подключаем:
После подключения построчными резисторами R7, R8 регулируем громкость на колонках и пользуемся. Чтобы не разбирать усилитель, при подключении других колонок, или другого входного звукового сигнала, подстрочные сопротивления можно заменить на переменные и вывести их на переднюю панель.
Приложения к статье:
«Даташит» на микросхему TDA7384A (302.
3 KiB, 5,151 hits)
«Даташит» на микросхему К157УД2 (95.3 KiB, 11,956 hits)
Печатная плата УНЧ на TDA7384 в формате .Lay (63.6 KiB, 4,162 hits)
Уважаемые друзья и гости сайта!
Не забывайте высказывать свое мнение по конкурсным работам и принимайте участие в голосовании за понравившуюся конструкцию на форуме сайта. Спасибо.
описание, datasheet и примеры использования. Усилитель низкой частоты на микросхеме TDA7384 Распиновка tda
Главная » Lifestyle » Микросхема усилитель TDA7294: описание, datasheet и примеры использования. Усилитель низкой частоты на микросхеме TDA7384 Распиновка tda
В статье приведен проект по созданию усилителя на одной микросхеме TDA7297 простого мощного стерео усилителя 2 x 15 Вт с питанием от 12 вольт. Он имеет минимум деталей и очень компактен так же как и .
Построение усилителя на микросхеме TDA7297 не требует много обвеса. Электронная схема построена по схеме предложенной производителем из datasheet с небольшими доработками.
В частности, доработка типовой схемы усилителя TDA7297 заключается в добавлении регулятора громкости с использованием двойного логарифмического потенциометра на 10 кОм.
Технические характеристики TDA7297
- Вид монтажа: Сквозное отверстие
- Выходная мощность: 15 Вт
- Выходной сигнал: Дифференцированный
- Диапазон напряжения питания TDA7297: 6,5…18В
- Источник питания: Однополярный
- Максимально потенциальное усиление: 32 дБ
- Максимальное рассеяние мощности: 33Вт
- Продукт: Класс AB
- Рабочее напряжение питания: 9В, 12В, 15В
- Рабочий диапазон температур: 0…+ 70C
- Сопротивление динамиков: 8 Ом
- Суммарные нелинейные искажения + шум: 0,1%
- Тип выхода: 2 стерео канала
- Тип корпуса: Multiwatt-15
- Ток потребления: 2А
(скачено: 758)
TDA7297 — схема включения из datasheet
Данная схема из datasheet показывает как можно просто подключить TDA7297.
TDA7297 — схема усилителя мощности
Ниже приведена схема усилителя на TDA7297, который можно собрать своими руками. Усилитель TDA7297 является микросхема с выходным мостом и, следовательно, подключаемые колонки должны быть снабжены электролитическими конденсаторами.
Конфигурация выходного моста проста — два одинаковых усилителей для каждого канала, работающего в противофазе. Каждый вывод выхода подключен к одному полюсу динамика. Подобное управление выходным напряжением позволяет получить высокую мощность с очень низким напряжением питания. Согласно заявленным параметрам микросхемы TDA7297, этот схема может работать при напряжении от 6,5 вольт до 18 вольт. В данном варианте использовалось напряжение в 12В.
Усилитель TDA7297 схема
Резистивный делитель, состоящий из двух сопротивлений 47 кОм и электролитический конденсатор 10 мкф на 25 вольт служат для устранения искажений при включении питания. Два конденсатора по 2,2 мкФ — полиэстер или керамические.
В настоящее время стала доступна широкая номенклатура импортных интегральных усилителей низкой частоты. Их достоинствами являются удовлетворительные электрические параметры, возможность выбора микросхем с заданной выходной мощностью и напряжением питания, стереофоническое или квадрафоническое исполнение с возможностью мостового включения.
Для изготовления конструкции на основе интегрального УНЧ требуется минимум навесных деталей. Применение заведомо исправных компонентов обеспечивает высокую повторяемость и, как правило, дополнительной настройки не требуется.
Приводимые типовые схемы включения и основные параметры интегральных УНЧ призваны облегчить ориентацию и выбор наиболее подходящей микросхемы.
Для квадрафонических УНЧ не указаны параметры в мостовом стереофоническом включении.
TDA1010
Напряжение питания — 6…24 B
Выходная мощность (Un =14,4 В,.КНИ=10%):
RL=2 Ом — 6,4 Вт
RL=4 Ом — 6,2 Вт
RL=8 Ом — 3,4 Вт
Ток покоя — 31 мА
Схема включения
TDA1011
Напряжение питания — 5,4.
..20 B
Максимальный потребляемый ток — 3 A
Un=16B — 6,5 Вт
Un=12В — 4,2 Вт
Un=9В — 2,3 Вт
Un=6B — 1,0 Вт
КНИ (Р=1 Вт, RL=4 Ом) — 0,2 %
Ток покоя — 14 мА
Схема включения
TDA1013
Напряжение питания — 10…40 B
Выходная мощность (КНИ=10%) — 4,2 Вт
КНИ (Р=2,5 Вт, RL=8 Ом) — 0,15 %
Схема включения
TDA1015
Напряжение питания — 3,6…18 В
Выходная мощность (RL=4 Ом, КНИ=10%):
Un=12В — 4,2 Вт
Un=9В — 2,3 Вт
Un=6B — 1,0 Вт
КНИ (Р=1 Вт, RL=4 Ом) — 0,3 %
Ток покоя — 14 мА
Схема включения
TDA1020
Напряжение питания — 6…18 В
RL=2 Ом — 12 Вт
RL=4 Ом — 7 Вт
RL=8 Ом — 3,5 Вт
Ток покоя — 30 мА
Схема включения
TDA1510
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
КНИ=0,5% — 5,5 Вт
КНИ=10% — 7,0 Вт
Ток покоя — 120 мА
Схема включения
TDA1514
Напряжение питания — ±10…±30 В
Максимальный потребляемый ток — 6,4 А
Выходная мощность:
Un =±27,5 В, R=8 Ом — 40 Вт
Un =±23 В, R=4 Ом — 48 Вт
Ток покоя — 56 мА
Схема включения
TDA1515
Напряжение питания — 6.
..18 В
Максимальный потребляемый ток — 4 А
RL=2 Ом — 9 Вт
RL=4 Ом — 5,5 Вт
RL=2 Ом — 12 Вт
RL4 Ом — 7 Вт
Ток покоя — 75 мА
Схема включения
TDA1516
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Un =14,4 В, КНИ=0,5%):
RL=2 Ом — 7,5 Вт
RL=4 Ом — 5 Вт
Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 6 Вт
Ток покоя — 30 мА
Схема включения
TDA1517
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 2,5 А
Выходная мощность (Un=14,4B RL=4 Ом):
КНИ=0,5% — 5 Вт
КНИ=10% — 6 Вт
Ток покоя — 80 мА
Схема включения
TDA1518
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Un =14,4 В, КНИ=0,5%):
RL=2 Ом — 8,5 Вт
RL=4 Ом — 5 Вт
Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 6 Вт
Ток покоя — 30 мА
Схема включения
TDA1519
Напряжение питания — 6.
..17,5 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Uп=14,4 В, КНИ=0,5%):
RL=2 Ом — 6 Вт
RL=4 Ом — 5 Вт
Выходная мощность (Un =14,4 В, КНИ=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 8,5 Вт
Ток покоя — 80 мА
Схема включения
TDA1551
Напряжение питания -6…18 В
КНИ=0,5% — 5 Вт
КНИ=10% — 6 Вт
Ток покоя — 160 мА
Схема включения
TDA1521
Напряжение питания — ±7,5…±21 В
Выходная мощность (Un=±12 В, RL=8 Ом):
КНИ=0,5% — 6 Вт
КНИ=10% — 8 Вт
Ток покоя — 70 мА
Схема включения
TDA1552
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Un =14,4 В, RL=4 Ом):
КНИ=0,5% — 17 Вт
КНИ=10% — 22 Вт
Ток покоя — 160 мА
Схема включения
TDA1553
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Uп=4,4 В, RL=4 Ом):
КНИ=0,5% — 17 Вт
КНИ=10% — 22 Вт
Ток покоя — 160 мА
Схема включения
TDA1554
Напряжение питания — 6.
..18 В
Максимальный потребляемый ток — 4 А
КНИ=0,5% — 5 Вт
КНИ=10% — 6 Вт
Ток покоя — 160 мА
Схема включения
TDA2004
Выходная мощность (Un=14,4 В, КНИ=10%):
RL=4 Ом — 6,5 Вт
RL=3,2 Ом — 8,0 Вт
RL=2 Ом — 10 Вт
RL=1,6 Ом — 11 Вт
KHИ (Un=14,4B, Р=4,0 Вт, RL=4 Ом)- 0,2%;
Полоса пропускания (по уровню -3 дБ) — 35…15000 Гц
Ток покоя — Схема включения
TDA2005
Сдвоенный интегральный УНЧ, разработанный специально для применения в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).
Напряжение питания — 8…18 В
Максимальный потребляемый ток — 3,5 А
Выходная мощность (Uп =14,4 В, КНИ=10%):
RL=4 Ом — 20 Вт
RL=3,2 Ом — 22 Вт
КНИ (Uп =14,4 В, Р=15 Вт, RL=4 Ом) — 10 %
Полоса пропускания (по уровню -3 дБ) — 40…20000 Гц
Ток покоя — Схема включения
TDA2006
Расположение выводов совпадает с расположением выводов микросхемы TDA2030.
Напряжение питания — ±6,0…
±15 В
Максимальный потребляемый ток — 3 А
Выходная мощность (Еп=±12В,КНИ=10%):
при RL=4 Ом — 12 Вт
при RL=8 Ом — 6…8 Вт КНИ (Еп=±12В):
при Р=8 Вт, RL= 4 Ом — 0,2 %
при Р=4 Вт, RL= 8 Ом — 0,1 %
Полоса пропускания (по уровню -3 дБ) — 20…100000 Гц
Ток потребления:
при Р=12 Вт, RL=4 Ом — 850 мА
при Р=8 Вт, RL=8 Ом — 500 мА
Схема включения
TDA2007
Сдвоенный интегральный УНЧ с однорядным расположением выводов, специально разработанный для применения в телевизионных и портативных радиоприемниках.
Напряжение питания — +6…+26 В
Ток покоя (Eп=+18 В) — 50…90 мА
Выходная мощность (КНИ=0,5 %):
при Еп=+18 В, RL=4 Ом — 6 Вт
при Еп=+22 В, RL=8 Ом — 8 Вт
КНИ:
при Еп=+18 В Р=3 Вт, RL=4 Ом — 0,1 %
при Еп=+22 В, Р=3 Вт, RL=8 Ом — 0,05 %
Полоса пропускания (по уровню -3 дБ) — 40…80000 Гц
Схема включения
TDA2008
Интегральный УНЧ, предназначенный для работы на низкоомную нагрузку, обеспечивающий большой выходной ток, очень низкое содержание гармоник и интермодуляционных искажений.
Напряжение питания — +10…+28 В
Ток покоя (Еп=+18 В) — 65…115 мА
Выходная мощность (Еп=+18В, КНИ= 10%):
при RL=4 Ом — 10…12 Вт
при RL=8 Ом — 8 Вт
КНИ (Еп= +18 В):
при Р=6 Вт, RL=4 Ом — 1 %
при Р=4 Вт, RL=8 Ом — 1 %
Максимальный ток потребления — 3 А
Схема включения
TDA2009
Сдвоенный интегральный УНЧ, предназначенный для применения в высококачественных музыкальных центрах.
Напряжение питания — +8…+28 В
Ток покоя (Еп=+18 В) — 60…120 мА
Выходная мощность (Еп=+24 В, КНИ=1 %):
при RL=4 Ом — 12,5 Вт
при RL=8 Ом — 7 Вт
Выходная мощность (Еп=+18 В, КНИ=1 %):
при RL=4 Ом — 7 Вт
при RL=8 Ом — 4 Вт
КНИ:
при Еп= +24 В, Р=7 Вт, RL=4 Ом — 0,2 %
при Еп= +24 В, Р=3,5 Вт, RL=8 Ом — 0,1 %
при Еп= +18 В, Р=5 Вт, RL=4 Ом — 0,2 %
при Еп= +18 В, Р=2,5 Вт, RL=8 Ом — 0,1 %
Максимальный ток потребления — 3,5 А
Схема включения
TDA2030
Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.
Напряжение питания — ±6…±18 В
Ток покоя (Еп=±14 В) — 40…60 мА
Выходная мощность (Еп=±14 В, КНИ = 0,5 %):
при RL=4 Ом — 12…14 Вт
при RL=8 Ом — 8…9 Вт
КНИ (Еп=±12В):
при Р=12 Вт, RL=4 Ом — 0,5 %
при Р=8 Вт, RL=8 Ом — 0,5 %
Полоса пропускания (по уровню -3 дБ) — 10…140000 Гц
Ток потребления:
при Р=14 Вт, RL=4 Ом — 900 мА
при Р=8 Вт, RL=8 Ом — 500 мА
Схема включения
TDA2040
Интегральный УНЧ, обеспечивающий большой выходной ток, низкое содержание гармоник и интермодуляционных искажений.
Напряжение питания — ±2,5…±20 В
Ток покоя (Еп=±4,5…±14 В) — мА 30…100 мА
Выходная мощность (Еп=±16 В, КНИ = 0,5 %):
при RL=4 Ом — 20…22 Вт
при RL=8 Ом — 12 Вт
КНИ(Еп=±12В, Р=10 Вт, RL = 4 Ом) — 0,08 %
Максимальный ток потребления — 4 А
Схема включения
TDA2050
Интегральный УНЧ, обеспечивающий большую выходную мощность, низкое содержание гармоник и интермодуляционных искажений. Предназначен для работы в Hi-Fi-стереокомплексах и телевизорах высокого класса.
Напряжение питания — ±4,5…±25 В
Ток покоя (Еп=±4,5…±25 В) — 30…90 мА
Выходная мощность (Еп=±18, RL = 4 Ом, КНИ = 0,5 %) — 24…28 Вт
КНИ (Еп=±18В, P=24Bт, RL=4 Ом) — 0,03…0,5 %
Полоса пропускания (по уровню -3 дБ) — 20…80000 Гц
Максимальный ток потребления — 5 А
Схема включения
TDA2051
Интегральный УНЧ, имеющий малое число внешних элементов и обеспечивающий низкое содержание гармоник и интермодуляционных искажений. Выходной каскад работает в классе АВ, что позволяет получить большую выходную мощность.
Выходная мощность:
при Еп=±18 В, RL=4 Ом, КНИ=10% — 40 Вт
при Еп=±22 В, RL=8 Ом, КНИ=10% — 33 Вт
Схема включения
TDA2052
Интегральный УНЧ, выходной каскад которого работает в классе АВ. Допускает широкий диапазон напряжений питания и имеет большой выходной ток. Предназначен для работы в телевизионных и радиоприемниках.
Напряжение питания — ±6…±25 В
Ток покоя (En = ±22 В) — 70 мА
Выходная мощность (Еп = ±22 В, КНИ = 10%):
при RL=8 Ом — 22 Вт
при RL=4 Ом — 40 Вт
Выходная мощность (En = 22 В, КНИ = 1%):
при RL=8 Ом — 17 Вт
при RL=4 Ом — 32 Вт
КНИ (при полосе пропускания по уровню -3 дБ 100.
.. 15000 Гц и Рвых=0,1…20 Вт):
при RL=4 Ом — при RL=8 Ом — Схема включения
TDA2611
Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре.
Напряжение питания — 6…35 В
Ток покоя (Еп=18 В) — 25 мА
Максимальный ток потребления — 1,5 А
Выходная мощность (КНИ=10%): при Еп=18 В, RL=8 Ом — 4 Вт
при Еп=12В, RL=8 0м — 1,7 Вт
при Еп=8,3 В, RL=8 Ом — 0,65 Вт
при Еп=20 В, RL=8 Ом — 6 Вт
при Еп=25 В, RL=15 Ом — 5 Вт
КНИ (при Рвых=2 Вт) — 1 %
Полоса пропускания — >15 кГц
Схема включения
TDA2613
КНИ:
(Еп=24 В, RL=8 Ом, Рвых=6 Вт) — 0,5 %
(Еп=24 В, RL=8 Ом, Рвых=8 Вт) — 10 %
Ток покоя (Еп=24 В) — 35 мА
Схема включения
TDA2614
Интегральный УНЧ, предназначенный для работы в бытовой аппаратуре (телевизионных и радиоприемниках).
Напряжение питания — 15…42 В
Максимальный ток потребления — 2,2 А
Ток покоя (Еп=24 В) — 35 мА
КНИ:
(Еп=24 В, RL=8 Ом, Рвых=6,5 Вт) — 0.
5 %
(Еп=24 В, RL=8 Ом, Рвых=8,5 Вт) — 10 %
Полоса пропускания (по уровню -3 дБ) — 30…20000 Гц
Схема включения
TDA2615
Сдвоенный УНЧ, предназначенный для работы в стереофонических радиоприемниках или телевизорах.
Напряжение питания — ±7,5…21 В
Максимальный потребляемый ток — 2,2 А
Ток покоя (Еп=7,5…21 В) — 18…70 мА
Выходная мощность (Еп=±12 В, RL=8 Ом):
КНИ=0,5% — 6 Вт
КНИ=10% — 8 Вт
Полоса пропускания (по уровню-3 дБ и Рвых=4 Вт) — 20…20000 Гц
Схема включения
TDA2822
Сдвоенный УНЧ, предназначенный для работы в носимых радио и телеприемниках.
Ток покоя (Еп=6 В) — 12 мА
Выходная мощность (КНИ=10%, RL=4 Ом):
Еп=9В — 1,7 Вт
Еп=6В — 0,65 Вт
Еп=4.5В — 0,32 Вт
Схема включения
TDA7052
УНЧ, предназначенный для работы в батарейных носимых аудио-устройствах.
Напряжение питания — 3…15В
Максимальный потребляемый ток — 1,5А
Ток покоя (Е п = 6 В) — Выходная мощность (Еп = 6 В, R L = 8 Ом, КНИ = 10%) — 1,2 Вт
Схема включения
TDA7053
Сдвоенный УНЧ, предназначенный для работы в носимых аудио-устройствах, но также может применяться в любой другой аппаратуре.
Напряжение питания — 6…18 B
Максимальный потребляемый ток — 1,5 A
Ток покоя (Е п = 6 В, R L = 8 Ом) — Выходная мощность (Е п = 6 В, RL = 8 Ом, КНИ = 10%) — 1,2 Вт
КНИ (Е п = 9 В, R L = 8 Ом, Рвых = 0,1 Вт) — 0,2 %
Рабочий диапазон частот — 20…20000 Гц
Схема включения
TDA2824
Сдвоенный УНЧ, предназначенный для работы в носимых радио- и телеприемниках
Напряжение питания — 3…15 В
Максимальный потребляемый ток — 1,5 А
Ток покоя (Еп=6 В) — 12 мА
Выходная мощность (КНИ=10%, RL=4 Ом)
Еп=9 В — 1,7 Вт
Еп=6 В — 0,65 Вт
Еп=4,5 В — 0,32 Вт
КНИ (Еп=9 В, RL=8 Ом, Рвых=0,5 Вт) — 0,2 %
Схема включения
TDA7231
УНЧ с широким диапазоном напряжений питания, предназначенный для работы в носимых радиоприемниках, кассетных магнитофонах и т.д.
Напряжение питания — 1,8…16 В
Ток покоя (Еп=6 В) — 9 мА
Выходная мощность (КНИ=10%):
En=12B, RL=6 Ом — 1,8 Вт
En=9B, RL=4 Ом — 1,6 Вт
Еп=6 В, RL=8 Ом — 0,4 Вт
Еп=6 В, RL=4 Ом — 0,7 Вт
Еп=З В, RL=4 Ом — 0,11 Вт
Еп=3 В, RL=8 Ом — 0,07 Вт
КНИ (Еп=6 В, RL=8 Ом, Рвых=0.
2 Вт) — 0,3 %
Схема включения
TDA7235
УНЧ с широким диапазоном напряжений питания, предназначенный для работы в носимых радио- и телеприемниках, кассетных магнитофонах и т.д.
Напряжение питания — 1,8…24 В
Максимальный потребляемый ток — 1,0 А
Ток покоя (Еп=12 В) — 10 мА
Выходная мощность (КНИ=10%):
Еп=9 В, RL=4 Ом — 1,6 Вт
Еп=12 В, RL=8 Ом — 1,8 Вт
Еп=15 В, RL=16 Ом — 1,8 Вт
Eп=20 B, RL=32 Ом — 1,6 Вт
КНИ (Еп=12В, RL=8 Ом, Рвых=0,5 Вт) — 1,0 %
Схема включения
TDA7240
Ток покоя (Еп=14,4 В) — 120 мА
RL=4 Ом — 20 Вт
RL=8 Ом — 12 Вт
КНИ:
(Еп=14,4 В, RL=8 Ом, Рвых=12Вт) — 0,05 %
Схема включения
TDA7241
Мостовой УНЧ, разработанный для применения в автомобильных магнитолах. Имеет защиту от короткого замыкания в нагрузке, а также от перегрева.
Максимальное напряжение питания — 18 В
Максимальный потребляемый ток — 4,5 А
Ток покоя (Еп=14,4 В) — 80 мА
Выходная мощность (Еп=14,4 В, КНИ=10%):
RL=2 Ом — 26 Вт
RL=4 Ом — 20 Вт
RL=8 Ом — 12 Вт
КНИ:
(Еп=14,4 В, RL=4 Ом, Рвых=12 Вт) — 0,1 %
(Еп=14,4 В, RL=8 Ом, Рвых=6 Вт) — 0.
05 %
Полоса пропускания по уровню -3 дБ (RL=4 Ом, Рвых=15 Вт) — 30…25000 Гц
Схема включения
TDA1555Q
Напряжение питания — 6…18 B
Максимальный потребляемый ток — 4 А
Выходная мощность (Uп =14,4 В. RL=4 Ом):
— КНИ=0,5% — 5 Вт
— КНИ=10% — 6 Вт Ток покоя — 160 мА
Схема включения
TDA1557Q
Напряжение питания — 6…18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Uп =14,4 В, RL=4 Ом):
— КНИ=0,5% — 17 Вт
— КНИ=10% — 22 Вт
Ток покоя, мА 80
Схема включения
TDA1556Q
Напряжение питания -6…18 В
Максимальный потребляемый ток -4 А
Выходная мощность: (Uп=14.4 В, RL=4 Ом):
— КНИ=0,5%, — 17 Вт
— КНИ=10% — 22 Вт
Ток покоя — 160 мА
Схема включения
TDA1558Q
Напряжение питания — 6..18 В
Максимальный потребляемый ток — 4 А
Выходная мощность (Uп=14 В, RL=4 Ом):
— КНИ=0.6% — 5 Вт
— КНИ=10% — 6 Вт
Ток покоя — 80 мА
Схема включения
TDA1561
Напряжение питания — 6.
..18 В
Максимальный потребляемы ток — 4 А
Выходная мощность (Uп=14В, RL=4 Ом):
— КНИ=0.5% — 18 Вт
— КНИ=10% — 23 Вт
Ток покоя — 150 мА
Схема включения
TDA1904
Напряжение питания — 4…20 В
Максимальный потребляемы ток — 2 А
Выходная мощность (RL=4 Ом, КНИ=10%):
— Uп=14 В — 4 Вт
— Uп=12В — 3,1 Вт
— Uп=9 В — 1,8 Вт
— Uп=6 В — 0,7 Вт
КНИ (Uп=9 В, P Ток покоя — 8…18 мА
Схема включения
TDA1905
Напряжение питания — 4…30 В
Максимальный потребляемы ток — 2,5 А
Выходная мощность (КНИ=10%)
— Uп=24 В (RL=16 Ом) — 5,3 Вт
— Uп=18В (RL=8 Ом) — 5,5 Вт
— Uп=14 В (RL=4 Ом) — 5,5 Вт
— Uп=9 В (RL=4 Ом) — 2,5 Вт
КНИ (Uп=14 В, P Ток покоя — Схема включения
TDA1910
Напряжение питания — 8…30 В
Максимальный потребляемы ток — 3 А
Выходная мощность (КНИ=10%):
— Uп=24 В (RL=8 Ом) — 10 Вт
— Uп=24 В (RL=4 Ом) — 17,5 Вт
— Uп=18 В (RL=4 Ом) — 9,5 Вт
КНИ (Uп=24 В, P Ток покоя — Схема включения
TDA2003
Напряжение питания — 8.
..18 В
Максимальный потребляемы ток — 3,5 А
Выходная мощность (Uп=14В, КНИ=10%):
— RL=4,0 Ом — 6 Вт
— RL=3,2 Ом — 7,5 Вт
— RL=2,0 Ом — 10 Вт
— RL=1,6 Ом — 12 Вт
КНИ (Uп=14,4 В, P Ток покоя — Схема включения
TDA7056
УНЧ, предназначенный для работы в носимых радио- и телеприемниках.
Напряжение питания — 4,5…16 В Максимальный потребляемый ток — 1,5 А
Ток покоя(Е п = 12 В, R =16 Ом) — Выходная мощность(Е П = 12 В, R L = 16 Ом, КНИ = 10%) — 3,4 Вт
КНИ(Е П = 12 B, R L = 16 Ом, Рвых = 0,5 Вт) — 1 %
Рабочий диапазон частот — 20…20000 Гц
Схема включения
TDA7245
УНЧ, предназначенный для работы в носимых аудиоустройствах, но также может применяться в любой другой аппаратуре.
Напряжение питания — 12…30 В
Максимальный потребляемый ток — 3,0 А
Ток покоя (Е п = 28 В) — Выходная мощность (КНИ = 1%):
-Е п = 14 В, R L = 4 Ом — 4 Вт
-Е П = 18 В, R L = 8 Ом — 4 Вт
Выходная мощность (КНИ = 10%):
-Е П = 14 В, R L = 4 Ом — 5 Вт
-Е П = 18 В, R L = 8 Ом — 5 Вт
КНИ,%
-Е П = 14 В, R L = 4 Ом, Pвых -Е П = 18 В, R L = 8 Ом, Pвых -Е П = 22 В, RL=16 Ом, Pвых Полоса пропускания по уровню
-ЗдБ(Е =14 В, РL = 4 Ом, Pвых = 1 Вт) — 50.
..40000 Гц
TEA0675
Двухканальный Dolby В шумоподавитель, предназначенный для применения в автомобильной технике. Содержит в своем составе предварительные усилители, эквалайзер с электронным управлением, устройство детектирования электронных пауз для режима сканирования Automatic Music Search (AMS). Конструктивно выполняется в корпусах SDIP24 и SO24.
Напряжение питания, 7,6,..12 В
Потребляемый ток, 26…31 мА
Отношение (сигнал+шум)/сигнал, 78…84 дБ
Коэффициент нелинейных искажений:
на частоте 1 кГц, 0,08…0,15%
на частоте 10 кГц, 0,15…0,3%
Выходное сопротивление, 10 кОм
Коэффициент усиления по напряжению, 29…31 дБ
TEA0678
Двухканальный интегральный шумоподавитель Dolby В, разработанный для применения в автомобильной аудиоаппаратуре. Включает в себя каскады предварительного усиления, эквалайзер с электронным управлением, электронный коммутатор источников сигнала, систему Automatic Music Search (AMS).
Выпускается в корпусах SDIP32 и SO32.
Ток потребления, 28 мА
Коэффициент усиления предусилителя (на частоте 1 кГц), 31 дБ
Коэффициент гармоник
на частоте 1 кГц при Uвых=6 дБ, Напряжение шумов, приведенное ко входу, в диапазоне частот 20…20000 Гц при Rист=0, 1,4 мкВ
TEA0679
Двухканальный интегральный усилитель с системой шумопонижения Dolby В, разработанный для применения в различной автомобильной аудиоаппаратуре. Включает в себя каскады предварительного усиления, эквалайзер с электронным управлением, электронный коммутатор источников «сигнала, систему Automatic Music Search (AMS). Управление основными регулировками ИМС осуществляется по шине I2С
Выпускается в корпусе SO32.
Напряжение питания, 7,6…12 В
Ток потребления, 40 мА
Коэффициент гармоник
на частоте 1 кГц при Uвых=0 дБ, на частоте 1 кГц при Uвых=10 дБ, Переходное затухание между каналами (Uвых=10 дБ, на частоте 1 кГц), 63 дБ
Отношение сигнал+шум/шум, 84 дБ
TDA0677
Сдвоенный предварительный усилитель-эквалайзер, предназначенный для использования в автомагнитолах.
Включает в себя предварительный усилитель и усилитель-корректор с электронным коммутатором постоянных времени. Также содержит электронный коммутатор входов.
ИМС изготавливается в корпусе SOT137A.
Напряжение питания, 7,6.,.12 В
Ток потребления, 23…26 мА
Отношение сигнап+шум/шум, 68…74 дБ
Коэффициент гармоник:
на частоте 1кГц при Uвых = 0 дБ, 0,04…0,1 %
на частоте 10 кГц при Uвых = 6 дБ, 0,08…0,15 %
Выходное сопротивление, 80… 100 Ом
Коэффициент усиления:
на частоте 400 Гц, 104…110 дБ
на частоте 10 кГц, 80..86 дБ
TEA6360
Двухканальный пятиполосный эквалайзер, управляемый по шине 12С, предназначен для применения в автомагнитолах, телевизорах, музыкальных центрах.
Изготавливается в корпусах SOT232 и SOT238.
Напряжение питания, 7… 13,2 В
Потребляемый ток, 24,5 мА
Входное напряжение, 2,1 В
Выходное напряжение, 1 В
Диапазон воспроизводимых частот по уровню -1дБ, 0.
..20000 Гц
Коэффициент нелинейных искажений в диапазоне частот 20…12500 Гц и выходном напряжении 1,1 В, 0,2…0,5 %
Коэффициент передачи, 0,5…0 дБ
Диапазон рабочих температур, -40…+80 С
TDA1074A
Предназначена для использования в стерео усилителях в качестве двухканального регулятора тембра (низких и средних частот) и звука. В состав микросхемы входят две пары электронных потенциометров с восьмью входами и четыре отдельных выходных усилителя. Регулировка каждой потенциометрической пары осуществляется индивидуально, подачей на соответствующие выводы постоянного напряжения.
ИМС изготавливается в корпусах SOT102, SOT102-1.
Максимальное напряжение питания, 23 В
Ток потребления (без нагрузки), 14…30 мА
Коэффициент передачи, 0 дБ
Коэффициент гармоник:
на частоте 1кГц при Uвых = 30 мВ, 0,002 %
на частоте 1кГц при Uвых = 5 В, 0,015…1 %
Выходное напряжение шумов в диапазоне частот 20.. .20000 Гц, 75 мкВ
Межканальная развязка в диапазоне частот 20.
. .20000 Гц, 80 дБ
Максимальная рассеиваемая мощность, 800 мВт
Диапазон рабочих температур, -30…+80°С
TEA5710
Функционально законченная ИМС, выполняющая функции AM и ЧМ приемника. Содержит все необходимые каскады: от усилителя высокой частоты до AM/ ЧМ детектора и усилителя низкой частоты. Отличается высокой чувствительностью и малым потребляемым током. Применяется в портативных АМ/ЧМ приемниках, радиотаймерах, радионаушниках. ИМС изготавливается в корпусе SOT234AG (SOT137A).
Напряжение питания, 2..,12 В
Ток потребления:
в AM режиме, 5,6…9,9 мА
в ЧМ режиме, 7,3…11,2 мА
Чувствительность:
в AM режиме, 1,6 мВ/м
в ЧМ режиме при отношении сигнал/шум 26 дБ, 2,0 мкВ
Коэффициент гармоник:
в AM режиме, 0,8..2,0 %
в ЧМ режиме, 0,3…0,8 %
Выходное напряжение низкой частоты, 36…70 мВ
Микросхема усилитель TDA2030 является достаточно популярной и дешевой микросхемой позволяющей построить качественный усилитель для бытовых нужд.
Может работать как от двухполярного, так и однополярного источника питания.
TDA2030 является монолитной интегральной микросхемой в корпусе типа Pentawatt с пятью выводами.
Микросхема предназначена для изготовления низкочастотных усилителей звука класса AB.
Усилитель класса «A» – является линейным, усиление совершается на линейном участке вольт-амперной характеристики. Достоинством является хорошее качество усиления и практически нет переходных искажений. К недостаткам можно отнести не экономичный в плане энергопотребления, отсюда низкий КПД.
Усилитель класса «В» – усиление происходит активными транзисторами, причем каждый работает в ключевом режиме, усиливая свою часть полуволны сигнала. У данного класса высокий КПД, но вместе с тем и уровень нелинейных искажений выше, по причине несовершенной стыковки обоих полуволн.
Усилитель класса «AB» – усредненный вариант. По причине начального смещения снижаются нелинейные искажения звукового сигнала («стыковка» приближена к совершенной), но происходит ухудшение в плане экономичности.
Микросхема обеспечивает 14 ватт выходной мощности (d = 0,5%) при 14 В (двухполярном) или 28 В (однополярном) напряжении питания и нагрузки в 4 Ом. А также обеспечивает гарантированную выходную мощность в 12/8 ватт при нагрузки 4/8 Ом.
TDA2030 создает высокий выходной ток и имеет очень низкие гармонические и перекрестные искажения.
Гармонические колебания возникают из-за искажения формы напряжения от идеальной синусоиды. Это приводит к тому, что, помимо колебания первостепенной частоты (первой гармоники), в форме напряжения возникают колебания высших гармоник, которые и являются гармоническими искажениями.
Перекрестные искажения являются причиной нелинейной входной характеристики транзисторов, функционирующих в усилителях режима «В».
Кроме того, TDA2030 включает в себя оригинальную и запатентованную систему защиты от короткого замыкания, состоящую из модуля автоматического ограничения рассеиваемой мощности для удержания рабочей точки выходных транзисторов в пределах их безопасного рабочего диапазона.
Так же имеется типовая схема отключения по перегреву.
Технические характеристики TDA2030
Габаритные размеры и распиновка выводов микросхемы TDA2030
Типовая схема включения TDA2030 с выходной мощностью до 14 ватт
В качестве входного сигнала (приблизительно 0,8 вольт) может выступать аудиосигнал с выхода CD/DVD проигрывателя, радиоприемника, MP3 плеера. К выходу необходимо подключить громкоговоритель с сопротивлением катушки 4 Ом. Переменный резистор Р1 предназначен для изменения величины входного аудиосигнала. Если необходимо усилить достаточно слабый сигнал, например, сигнал с микрофона или со звукоснимателя электрогитары, то в этом случае необходимо применить .
Предусилитель – усилитель слабого сигнала, расположенный, как правило, вблизи источника этого сигнала для предотвращения всевозможных искажений из-за различных наводок. Используется для усиления слаботочных сигналов с таких устройств как микрофоны, всевозможные звукосниматели.
Источник питания желательно собрать на отдельной плате от самого усилителя. Схема источника питания достаточно проста.
Выпрямительным трансформатором может быть любой трансформатор, обеспечивающий на вторичной обмотке напряжение около 20…22 вольт. Для нормальной работы усилителя, микросхему TDA2030 желательно установить на теплоотвод. В качестве, которого вполне подойдет небольшая алюминиевая пластина толщиной около 3 мм с общей площадью поверхности приблизительно 15 кв. см. Собранный без ошибок усилитель в наладке не нуждается и начинает работать сразу.
Мостовая схема включения TDA2030
В случае если необходимо получить более мощное усиление звука, то можно собрать усилитель по мостовой схеме подключения TDA2030
Акустический сигнал с выхода микросхемы DA1 поступает сквозь делитель на резисторах R5, R8 на инвертирующий вход микросхемы DA2. Это позволяет работать в противоположной фазе. В связи с чем увеличивается напряжение на нагрузке, и, следовательно усиливается мощность на выходе.
При напряжении питания 16 В и сопротивлении нагрузки 4 Ом выходная мощность может составить 32 Вт.
(1,3 Mb, скачано: 6 787)
Привет дорогие друзья! Сегодня мы рассмотрим сборку усилителя на микросхеме TDA7386. Данная микросхема представляет собой четырех канальный усилитель низкой частоты класса АВ, с максимальной выходной мощностью 45Вт на один канал, на нагрузке 4Ом.
Предназначена TDA7386 для повышения мощности автомобильных радиоприемников, автомагнитол, может использоваться в качестве домашнего усилителя, а также для проведения каких-либо вечеринок в помещении или мероприятий на природе.
Схема усилителя на TDA7386 на мой взгляд наипростейшая, собрать может любой новичок, как навесным монтажом так и на печатной плате. Еще один замечательный плюс усилителя собранного по данной схеме, это очень маленькие габариты.
Микросхема TDA7386 имеет защиту от короткого замыкания на выходных каналах и защиту от перегрева кристалла.
Даташит на данную микросхему можете скачать в самом низу статьи.
Основные характеристики TDA7386:
- Напряжение питания от 6 до 18 Вольт
- Пиковое значение выходного тока 4,5-5А
- Выходная мощность на 4Ом 10% THD 24Вт
- Выходная мощность на 4Ом 0,8% THD 18Вт
- Максимальная выходная мощность на нагрузке 4Ом 45Вт
- Коэффициент усиления 26дБ
- Сопротивление нагрузки не менее 4Ом
- Температура кристалла 150 градусов Цельсия
- Диапазон воспроизводимых частот 20-20000 Гц.

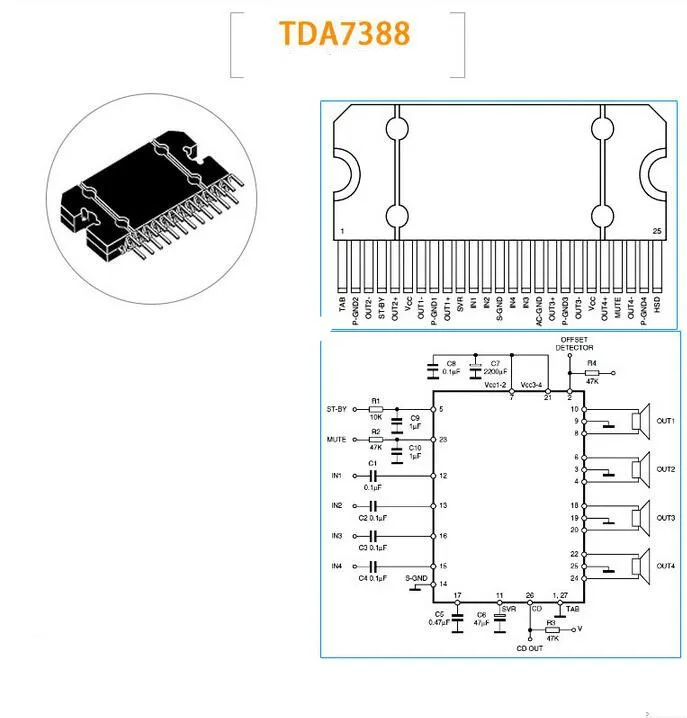

Усилитель может быть собран по двум схемам, первая:
Номиналы компонентов:
С1,С2,С3,С4,С8 – 0,1мкФ
С5 – 0,47мкФ
С6 – 47мкФ 25В
С7 – 2200мкФ и более 25В
С9,С10 – 1мкФ
R1 – 10кОм 0,25Вт
R2 – 47кОм 0,25Вт.
Номиналы компонентов:
С1,С6,С7,С8,С9,С10 – 0,1мкФ
С2,С3,С4,С5 – 470пФ
С11 — 2200мкФ и более 25В
С12,С13,С14 – 0,47мкФ
С15 – 47мкФ 25В
R1,R2,R3,R4 – 1кОм 0,25Вт
R5 – 10кОм 0,25Вт
R6 – 47кОм 0,25Вт.
Различие лишь в обвязке микросхемы, а принцип не меняется.
Мы будем собирать по первой схеме, если кому-либо интересна вторая схема, можете прочитать статью: “ ”, там подробно разобрана вторая схема и печатная плата к ней. Микросхемы TDA7386 и TDA7560 по выводам идентичны и взаимозаменяемы. Одно основное отличие, TDA7560 рассчитана на нагрузку 2Ом, в отличии от TDA7386, остальные параметры и характеристики схожие.
Печатную плату можете скачать под статьёй.
Радиатор необходимо устанавливать не менее 400 квадратных сантиметров. На фото ниже, вы можете увидеть собранный мной усилитель на TDA7386 с радиатором, площадью менее 200 квадратных сантиметров. Тестировал я данный усилитель в течение нескольких часов, в нагрузке были две колонки по 30Вт с нагрузкой 8Ом каждая, на среднем уровне громкости, микросхема здорово греется, но неполадок замечено не было. Это был тест, советую вам друзья ставить радиатор не менее 400 квадратных сантиметров или использовать в качестве радиатора корпус усилителя, если он алюминиевый или дюралюминиевый.
Радиатор необходимо зачистить мелкой наждачной бумагой, в месте соприкосновения с микросхемой, если он окрашен, это повысит теплопроводность. Далее посадить на теплопроводную пасту, например такую, КПТ-8.
Детали.
Конденсаторы можно керамические, разницы не услышите, если поставите пленку. Резисторы мощностью 0,25Вт.
Немного о режимах ST-BY и MUTE на микросхеме TDA7386 (вывод 4 и вывод 22).
Режим ST-BY на TDA7386 как и на её собратьях (TDA7560, TDA7388) управляется следующим образом, если вы хотите чтобы ваш усилитель был постоянно в режиме “Включен”, то необходимо крайний вывод резистора R1 соединить с + 12В и оставить в таком положении, то есть впаять перемычку. Если перемычку убрать (крайний вывод резистора R1 оставить в воздухе), то микросхема находится в ждущем режиме, для того, чтобы усилитель запел, нужно крайний вывод резистора R1 кратковременно соединить с +12В. Для того, чтобы усилитель опять ввести в ждущий режим, необходимо крайний вывод резистора R1 кратковременно соединить с общим минусом (GND).
Режим MUTE на TDA7386 управляется аналогично. Чтобы усилитель постоянно находился в режиме “Звук включен” необходимо крайний вывод резистора R2 соединить с +12В. Если же хотите, чтобы усилитель работал в режиме “Без звука”, то необходимо крайний вывод резистора R2 соединить и удерживать с общим минусом (GND).
Я собирал несколько усилителей на TDA7560, TDA7386, TDA7388, заметил одну вещь, если оставить в воздухе R1 и R2, при этом задействовать только один вход из четырех, то при подаче питания на плату усилитель находится в ждущем режиме, все вышеперечисленные операции с режимами ST-BY и MUTE работают отлично. Если же задействовать все входы то при подаче питания на плату усилитель сам начинает петь, хоть и на 4 и 22 ногу питание не идет. Впрочем, поэкспериментируйте!
TDA7384_177405.PDF Datasheet Скачать — IC-ON-LINE
TDA7384_177405.PDF Даташит Скачать — IC-ON-LINE
|
| |||||||||||||||
org/Product»>
hk
com ] 🙂 | Полнотекстовый поиск: 4 x 35 Вт QUAD BRIDGE АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ РАДИО |
| Номер связанной детали | ||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
| Связанное ключевое слово из системы полнотекстового поиска | ||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
| Цена и наличие TDA7384 от |
Все права защищены © IC-ON-LINE 2003 — 2021 |
| [Добавить закладку] [Контакты Нас] [Обмен ссылками] [Политика конфиденциальности] |
Сайты-зеркала: [www. datasheet.hk]
[www.maxim4u.com] [www.ic-on-line.cn]
[www.ic-on-line.com] [www.ic-on-line.net]
[www.alldatasheet.com.cn]
[www.gdcy.com]
[www.gdcy.net] |
| Мы используем файлы cookie, чтобы предоставлять наилучшие возможности веб-опыт и помощь в наших рекламных усилиях. Продолжая использовать этот сайт, вы даете согласие на использование файлов cookie. Для получения дополнительной информации о куки, пожалуйста, взгляните на наш Политика конфиденциальности. | Х |
TDA7384 Листы данных | ИС для усилителей 4 x 35W QUAD BRIDGE CAR RADIO AMPLIFIER -Apogeeweb
Home  ИС для усилителей TDA7384 Листы данных | ИС для усилителей 4 x 35W QUAD BRIDGE CAR RADIO AMPLIFIER
TDA7383 Листы данных | ИС для усилителей 4 x 30W Quad Bridge Car Radio AmplifierAB
TDA7385 Листы данных | ИС для усилителей IC AMP AUDIO PWR 35W 25FLEXIWATT Transistor
июнь 21 2021
- By apogeeweb,  Tda7384, техническое описание tda7384,tda7384 pdf,st/toshiba
| Изображение: | |
| Деталь № производителя: | ТДА7384 |
| Категория продукта: | ИС усилителя|
| На складе: | № |
| Производитель: | Ст/тошиба |
| Описание: | 4 x 35 Вт QUAD BRIDGE АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ РАДИО |
| Технический паспорт: | Н/Д |
| Упаковка: | ЗИП-25 |
| Минимум: | 1 |
| Время выполнения заказа: | 3 (168 часов) |
| Количество: | Под заказ |
| Отправить запрос: | Купить |
Модели CAD Атрибуты продукта | Производитель: | ул/тошиба |
| Упаковка: | Лента и катушка (tr)/отрезная лента (ct)/лоток/трубка |
| Статус RoHS: | Не содержит свинца / соответствует требованиям RoHS |
| Упаковка/коробка: | Зип-25 |
Описания
Для этой детали пока нет соответствующей информации.
детали tda7384 производства st/toshiba можно приобрести на веб-сайте электроники apogeeweb. у нас вы можете найти самые разнообразные виды и номиналы электронных деталей от ведущих мировых производителей. Компоненты tda7384 электроники apogeeweb тщательно подобраны, проходят строгий контроль качества и успешно соответствуют всем требуемым стандартам.
статус продукта/аона, отмеченный на apogeeweb.com, предназначен только для справки.
Если вы не нашли то, что искали, вы можете получить более ценную информацию по электронной почте, например, количество и размер запасов tda7384, предпочтительную цену и производителя.
мы всегда рады услышать от вас, так что не стесняйтесь обращаться к нам.
tda7382 — это аудио усилитель мощностью 30 Вт, 25 гибких ватт, который включает в себя тип класса AB, они предназначены для работы с ламповой упаковкой, корпус упаковки показан в примечании к техническому описанию для использования в 25-гибких ваттах (формированные выводы), который предлагает Особенности типа / Ang, такие как сквозное отверстие, тип выхода предназначен для работы в 4-канальном (четырехканальном) режиме, а также функции отключения звука, защиты от короткого замыкания и перегрева, функции режима ожидания, устройство также может использоваться как 8 В. ~ 18 В напряжение питания. В дополнении/Aon пакет устройства поставщика составляет 25 гибких ватт (verN/Acal), устройство предлагается с максимальной выходной мощностью 30 Вт x 4 @ 4 Ом x нагрузкой на каналы.
tda7383 — это аудиоусилитель IC мощностью 35 Вт 25 ватт, который включает в себя источник питания 8 В ~ 18 В, они предназначены для работы с типом класса ab, комплектация устройства поставщика показана в примечании к техническому описанию для использования в 25-гибких ваттах (verN /Acal), который предлагает такие функции упаковки, как трубка, корпус упаковки рассчитан на работу в 25-флексиватт (формированные выводы), а также на 4-канальный (четырехкратный) выходной тип, устройство также можно использовать как сквозное отверстие. /Угловой тип. В дополнении/Aon максимальная выходная мощность x нагрузка на каналы составляет 35 Вт x 4 при 4 Ом, устройство предлагается с функциями отключения звука, защиты от короткого замыкания и тепловой защиты, а также в режиме ожидания.
tda7381-s1ulf с принципиальной схемой производства ст. tda7381-s1ulf доступен в упаковке zip25, является частью чипов ic.
Экологическая и экспортная классификации| Для этой детали пока нет соответствующей информации. |
- AD623ARMZ-REEL7
- Недорогой инструментальный усилитель с одинарным питанием, рельс-рельс
- вызов Деталь
- АН5279
- Моноканальный усилитель мощности sepp audio ic
- вызов Деталь
- ТДА1519КДЖ/Н3,112
- Усилитель Ic b моно/стерео 22 Вт 9pdbs
- вызов Деталь
- ТДА5200
- Стабилитрон; Тип напряжения стабилитрона, Вз:12В; vз испытательный ток, изт:21ма; рассеиваемая мощность N/Aon, pd:1w; пакет/кейс:до-214; максимальное напряжение пробоя: 12 В; Ведущий технологический процесс/компания: нет; тип крепления/угол: поверхностное крепление; упаковка: обрезанная лента.
Соответствует требованиям RoHS: нет, радиочастотный приемник cntrl RF приемник 870 МГц 5 В, спросите приемник - вызов Деталь
- АД8667АРМЗ
- Усилитель OperaN/Aonal, двойной, 2 усилителя, 540 кГц, 0,3 В/мкс, от 5 до 16 В, от ± 2,5 до ± 8 В, msop
- вызов Деталь
- TDA8034AT/C1
- Интерфейс контроллера ввода-вывода ic Интерфейс смарт-карты
- вызов Деталь
- АД795ДЖР
- Маломощный малошумящий прецизионный операционный усилитель на полевых транзисторах
- вызов Деталь
- ТДА2085А
- Управление с обратной связью
- вызов Деталь
- АД8417БРМЗ-РЛ
- Усилители измерения тока dmos csamp g=60 80v bidir 0 дрейф
- вызов Деталь
- ТДА7569ЛВ
- Промышленные компоненты
- вызов Деталь
- ТДА7407Д
- Информационно-развлекательный аудиосигнал dsps
- вызов Деталь
- АД8014АРЗ
- Высокоскоростные операционные/абонентские усилители 400 МГц малой мощности, высокая производительность
- вызов Деталь
Доля
Связанный параметр- ИС усилителя, IC OPAMP GP 1MHZ 14SOIC
- ИС для усилителей, EXCALIBUR МАЛОШУМНЫЕ ВЫСОКОСКОРОСТНЫЕ ТОЧНЫЕ ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ
- ИС усилителя, операционный усилитель, R-to-R O/P, 4 усилителя, 2,7 МГц, 1,7 В/мкс, от ± 2,25 В до ± 27,5 В, TSSOP
- ИС для усилителей,усилители звука POWER AMP
- ИС усилителя, операционный усилитель с обратной связью по напряжению ИС усилителя
- , линейный усилитель кабельного телевидения 750/860 МГц MMIC
Связанные статьи
Усилитель TDA7377: схема, аналог, техническое описание [видео и часто задаваемые вопросы]
Ирэн
26 января 2022 г. 7703
Обзор продукта UTC TDA7377 — это автомобильный радиоусилитель класса AB для автомобильного радио, он может работать как в двухмостовой, так и в счетверенной несимметричной конфигурации. Эксклюзивная полностью дополняющая структура го…
Продолжить чтение »
TDA2030: Типовая прикладная схема
Игги 28 марта 2022 г. 6302
I. ОписаниеTDA2030A является одним из высококачественных интегральных усилителей мощности, и многие схемы усилителей мощности используют этот метод интеграции. TDA2030 также является интегральным блоком усилителя мощности HI-FI …
Продолжить чтение »
TDA7294: ИС усилителя звука мощностью 100 Вт [видео]
Миа 11 марта 2022 г. 8125
TDA7294 ВведениеTDA7294 – это монолитная интегральная схема в корпусе Multiwatt15 , предназначенная для использования в качестве усилителя аудио класса AB в полевых приложениях Hi-Fi …
Продолжить чтение »
Усилитель TDA7388: техническое описание, схема, эквивалент [видео и часто задаваемые вопросы]
Ирэн
26 января 2022 г. 7394
Обзор продуктаTDA7388 — это микросхема усилителя мощности класса AB. Упаковка в flex ватт 25, и она должна быть разработана для применения автомобильного стереоусилителя High End. Он полностью состоит из …
Продолжить чтение »
TDA2030: Hi-Fi аудиоусилитель мощностью 14 Вт [видео]
Игги 25 февраля 2022 г. 4558
TDA2030 ОписаниеTDA2030 представляет собой монолитную интегральную схему в корпусе Pentawatt®, предназначенную для использования в качестве усилителя низких частот класса AB. Обычно он обеспечивает выходную мощность 14 Вт (d = 0,5%) и…
Читать далее »
TDA7384_177405.PDF Datasheet Скачать — IC-ON-LINE
TDA7384_177405.PDF Даташит Скачать — IC-ON-LINE
|
| ||||||||||||||||||||||||||||||||||
| Полнотекстовый поиск: 4 x 35 Вт QUAD BRIDGE АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ РАДИО |
| Номер связанной детали | ||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||
| Связанное ключевое слово из системы полнотекстового поиска | ||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||
| Цена и наличие TDA7384 на |
Все права защищены © IC-ON-LINE 2003 — 2021 |
| [Добавить закладку] [Контакты Нас] [Обмен ссылками] [Политика конфиденциальности] |
Сайты-зеркала: [www.Похожие записи |
