Какие характеристики имеет микросхема TDA2040. Как построить усилитель мощности на ее основе. Каковы преимущества и недостатки этой микросхемы. На что обратить внимание при разработке схемы усилителя.
Основные характеристики и возможности микросхемы TDA2040
TDA2040 — это интегральная микросхема усилителя мощности звуковой частоты, разработанная компанией STMicroelectronics. Она обладает следующими ключевыми характеристиками:
- Выходная мощность до 25 Вт при нагрузке 4 Ом
- Напряжение питания от ±6 В до ±20 В
- Низкий коэффициент нелинейных искажений (0,5% при 22 Вт)
- Встроенная защита от короткого замыкания и перегрева
- Корпус Pentawatt с 5 выводами
- Возможность работы как с двухполярным, так и с однополярным питанием
Благодаря этим характеристикам TDA2040 является популярным выбором для построения недорогих, но качественных усилителей мощности для домашней аудиотехники.
Схема включения TDA2040 в режиме усилителя мощности
Для построения усилителя мощности на TDA2040 требуется минимум внешних компонентов. Типовая схема включения выглядит следующим образом:
- Вход сигнала подключается через разделительный конденсатор 2,2 мкФ к выводу 1
- Между выводами 1 и 2 включается резистор обратной связи 22 кОм
- К выводу 4 (выход) подключается нагрузка (динамик) через RC-цепочку
- Выводы 3 и 5 используются для подачи питания
- Конденсаторы по цепям питания для фильтрации помех
Такая схема обеспечивает коэффициент усиления около 30 дБ и позволяет получить качественное усиление звукового сигнала.
Преимущества использования TDA2040 в аудиотехнике
Микросхема TDA2040 обладает рядом преимуществ, делающих ее привлекательным выбором для разработчиков аудиотехники:
- Высокая выходная мощность при компактных размерах
- Низкий уровень искажений для качественного звучания
- Встроенные схемы защиты повышают надежность
- Простая схема включения экономит место на плате
- Доступная цена при хороших характеристиках
- Возможность работы в широком диапазоне напряжений питания
Эти факторы позволяют создавать на TDA2040 недорогие, но качественные усилители для домашней аудиотехники.
Особенности разработки усилителя на TDA2040
При проектировании усилителя на TDA2040 следует учитывать некоторые важные моменты:
- Обеспечить хороший теплоотвод, так как микросхема может сильно нагреваться при работе на полной мощности.
- Использовать качественные конденсаторы в цепях питания для минимизации помех.
- Правильно рассчитать цепь обратной связи для получения нужного усиления.
- Экранировать входные цепи для защиты от наводок.
- При работе с однополярным питанием обеспечить смещение входного сигнала.
Соблюдение этих рекомендаций позволит реализовать потенциал микросхемы и получить качественный усилитель.
Сравнение TDA2040 с аналогами
Как TDA2040 соотносится с другими популярными микросхемами усилителей мощности? Давайте сравним ее характеристики с некоторыми аналогами:
- TDA2030: Меньшая выходная мощность (14 Вт), но более низкие искажения
- LM1875: Схожие характеристики, но выше стоимость
- TDA2050: Большая выходная мощность (32 Вт), но выше напряжение питания
- TDA7294: Значительно большая мощность (100 Вт), но сложнее в применении
Как видим, TDA2040 занимает промежуточное положение, обеспечивая хороший баланс между характеристиками, простотой применения и стоимостью.
Практические советы по применению TDA2040
При работе с TDA2040 полезно учитывать следующие практические рекомендации:
- Используйте радиатор площадью не менее 10-15 см² для эффективного охлаждения
- Применяйте развязывающие конденсаторы 100 нФ у выводов питания
- Для снижения шумов используйте звездообразную схему заземления
- При однополярном питании подавайте на вход 2 смещение, равное половине напряжения питания
- Для стереоусилителя используйте отдельный трансформатор на каждый канал
Эти советы помогут избежать типичных проблем и получить максимум от микросхемы TDA2040.
Типичные применения усилителей на TDA2040
Благодаря своим характеристикам, усилители на TDA2040 находят применение во многих областях аудиотехники:
- Домашние музыкальные центры и стереосистемы
- Автомобильные аудиосистемы
- Активные акустические системы
- Портативные аудиоустройства
- Гитарные комбоусилители
- Системы громкого оповещения
Такая универсальность делает TDA2040 популярным выбором как среди любителей, так и для промышленного применения.
Как выбрать оптимальный источник питания для усилителя на TDA2040?
Выбор правильного источника питания критически важен для работы усилителя на TDA2040. При выборе блока питания следует учитывать несколько факторов:
- Напряжение: оптимально ±15В для двухполярного или 30В для однополярного питания
- Ток: не менее 2А на канал при работе на полной мощности
- Пульсации: не более 100мВ для минимизации фона
- Стабилизация: желательно использовать стабилизированный источник
Хорошим выбором будет трансформаторный блок питания с емкостным фильтром и стабилизатором напряжения. Это обеспечит стабильную работу усилителя и качественное звучание.
Какие меры нужно предпринять для снижения уровня шумов в усилителе на TDA2040?
Для минимизации шумов и наводок в усилителе на TDA2040 можно предпринять следующие меры:
- Использовать качественные малошумящие компоненты во входных цепях
- Применять экранирование входных цепей и межблочных соединений
- Обеспечить правильное заземление, используя схему «звезда»
- Разделить аналоговые и цифровые цепи питания
- Использовать фильтрующие конденсаторы в цепях питания
Правильное применение этих мер позволит значительно улучшить соотношение сигнал/шум и получить чистое звучание без заметных помех.
Каковы основные причины выхода из строя TDA2040 и как их избежать?
Основными причинами выхода из строя микросхемы TDA2040 являются:
- Перегрев из-за недостаточного охлаждения
- Превышение максимально допустимого напряжения питания
- Короткое замыкание в нагрузке
- Статическое электричество при монтаже
Чтобы избежать этих проблем, следует:
- Обеспечить эффективный теплоотвод с помощью радиатора достаточной площади
- Использовать стабилизированный источник питания с защитой от перенапряжения
- Применять защитные цепи в выходных каскадах
- Соблюдать меры антистатической защиты при работе с микросхемой
Соблюдение этих рекомендаций значительно повысит надежность и долговечность усилителя на TDA2040.
Схемы УНЧ на A2030H, A2030V, K174УН19, TPA2006, TPA2030, TDA2040, TDA2050 (12-40Вт)
Интегральные микросхемы А2030Н и A2030V (RFT), К174УН19 (СНГ), LM1875 (National Semiconductor),L165, TDA2006H, TDA2006V,TDA2030H, TDA2030V, TDA2030AH, TDA2030AV, TDA2040H, TDA2040V, TDA2050H, TDA2050V,TDA2051H и TDA2051V(SGS-Thomson , OPA544 (Burr-Brown), PC 1238 (NEC) с идентичными схемами и различными параметрами выполнены в корпусах ТО-220 с 5 выводами сформованными в два ряда, параллельно плоскости корпуса.
У микросхем с суффиксом V выводы согнуты перпендикулярно плоскости корпуса.
Представляют собой усилители мощности низкой частоты и предназначены для использования в магнитофонах, электрофонах, другой аудиоаппаратуре среднего и высокого классов с двухполярным питанием.
Типовая схема подключения, рекомендованная производителями ИС приведена на fig.4а.
Диоды D1 и D2 защищают выходные транзисторы микросхем от бросков обратного напряжения, индуцированного холостым обратным ходом катушки громкоговорителя.
Возможно так же подключение микросхем в схеме с однополярным питанием (fig.4b).

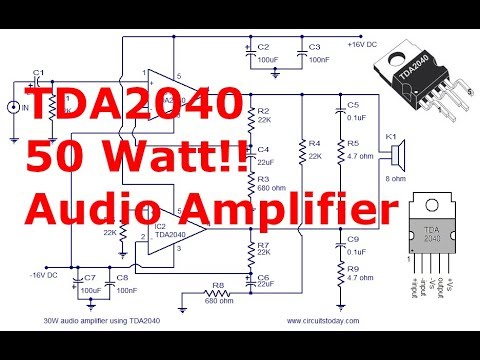

Для получения удвоенной выходной мощности на том же сопротивлении нагрузки, при том же напряжении питания, микросхемы можно подключать по мостовой схеме (fig.4с). Некоторые из основных параметров микросхем следующие:
Ucc min | Ucc max | Ісс 0 | BW | Ri | Pout | THD | Au | |
А2030Н | ±6V | ±18V | 60mА | 30Hz-20KHz | 4Ом | 16W | 0,1% | 84dB |
A2030V | ±6V | ±18V | 60mА | 30Hz-20KHz | 4Ом | 16W | 0,2596 | 84dB |
К174УН19 | ±6V | ±18V | 56mА | 30Hz-20KHz | 4Ом | 15W | 0,1% | 84dB |
L165 | ±бV | ±18V | 60mА | 30Hz-20KHz | 4Ом | 12W | 0,1% | 80dB |
LM1875 | ±6V | ±18V | 60mА | 30Hz-20KHz | 4Ом | 16W | 0,1% | 84dB |
ОРА544 | ±10V | ±35V | 24mА | 20Hz-140KHz | 4Ом | 30W | 0,05% | 90dB |
TDA2006H | ±6V | ±15V | 40mА | 20Hz-20KHz | 4Ом | 12W | 0,2% | 75dB |
TDA2006V | ±6V | ±15V | 40mА | 20Hz-20KHz | 4Ом | 12W | 0,2% | 75dB |
TDA2030H | ±6V | ±18V | 40mА | 10Hz-20KHz | 4Ом | 18W | 0,2% | 90dB |
TDA2030V | ±6V | ±18V | 40 mА | 10Hz-20KHz | 4Ом | 18W | 0,2% | 90dB |
TDA2030AH | ±6V | ±22V | 50mА | 40Hz-20KHz | 4Ом | 18W | 0,2% | 80dB |
TDA2030AV | ±6V | ±22V | 50mА | 40Hz-20KHz | 4Ом | 18W | 0,2% | 80dB |
TDA2040H | ±2,5V | ±20V | 45mА | 40Hz-20KHz | 4Ом | 22W | 0,5% | 80dB |
TDA2040V | ±2,5V | ±20V | 45mА | 40Hz-20KHz | 4Ом | 22W | 0,5% | 80dB |
TDA2050H | ±2,5V | ±25V | 55mА | 40Hz-20KHz | 4Ом | 35W | 0,5% | 80dB |
TDA2050V | ±2,5V | ±25V | 55mА | 40Hz-20KHz | 4Ом | 35W | 0,5% | 80dB |
TDA2050H | ±2,5V | ±25V | 55mА | 40Hz-20KHz | 4Ом | 40W | 0,5% | 80dB |
TDA2050V | ±2,5V | ±25V | 55mА | 40Hz-20KHz | 4Ом | 40W | 0,5% | 80dB |
uРС1238 | ±6V | ±28V | 60mА | 30Hz-20KHz | 4Ом | 16W | 0,1% | 84dB |
В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита (150°С).
Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор).
Источник: Справочник по интегральным УНЧ. Турута Е.Ф.
Микросхема TDA2030A: характеристики, datasheet и аналоги
Интегральная микросхема TDA2030A, согласно своим техническим характеристикам, предназначена для использования в качестве усилителя низкой частоты класса AB. Она включает в себя систему защиты от короткого замыкания и систему термического отключения. Построенные на ее основе УНЧ характеризуются небольшими искажениями.
Цоколевка
Рассмотрим цоколевку TDA2030A в корпусе Pentawat с пятью ножками, в котором она производится. Если смотреть со стороны маркировки сверху, то:
- первая слева ножка это вход;
- вторая инверсный вход;
- четвертая выход.
Отрицательный полюс источника питания соединяют с третьей, а положительный с пятым выводом микросхемы.
Технические характеристики
Все параметры интегральной микросхемы, так же как и других радиокомпонентов, делятся на две категории: максимально допустимые и электрические. Все данные получены путём тестирования при температуре окружающей среды +25ОС, если для конкретного значения не указаны другие условия.
Предельные характеристики TDA2030A:
- максимальное напряжение питания VS = ± 22 В;
- предельно возможное напряжение на входе микросхемы Vi = ± 22 В;
- наибольшая разность напряжений между прямым и инверсным входами Vi = ± 15 В;
- максимальный пиковый выходной ток IO = 3,5 А;
- наибольшая мощность рассеивания (при Tcase=90 ОС) Ptot = 20 Вт;
- диапазон температур, при которых может храниться прибор от -40 до +150 ОС;
Кроме предельных существуют также электрические параметры. Напряжение питания при тестировании VS = ± 22 В, температура окружающего воздуха Tamb=25 ОС.
На рисунке ниже приведена схема, которая использовалась для определения параметров.
- напряжение питания VS от ± 6 до ± 22 В;
- ток покоя Id номинальный 50 мА, максимальный 80 мА;
- ток смещения на входе Ib (при VS=±22 В) номинальный 0,2 мкА, максимальный 2 мкА;
- напряжение смещения на входе Vos (при VS= ±22 В) номинальное ±2 В, максимальное ±20 В;
- ток сдвига на входе номинальный ±20 нА, максимальный ±200 нА;
- выходная мощность Po (частота входного сигнала от 40 до 15 000 Гц):
- при сопротивлении динамика RL= 4 Ом минимальная 15 Вт, номинальная 18 Вт;
- при сопротивлении динамика R L= 8 Ом минимальная 10 Вт, номинальная 12 Вт;
- при сопротивлении динамика RL= 4 Ом и питающем напряжении VS = ± 19 В минимальная 13 Вт, номинальная 16 Вт;
- полоса пропускания BW (выходная мощность Po = 15 Вт, сопротивление динамиков RL=4) 100 кГц;
- скорость нарастания SR = 8 В/мкс;
- коэффициент усиления без обратной связи при частоте на входе f = 1 кГц: Gv = 80 дБ;
- коэффициент усиления с обратной связью при частоте на входе f = 1 кГц минимальная 25,5 дБ, номинальная 26 дБ, максимальная 26,5 дБ;
- величина гармонических искажений:
- для значений выходная мощность от 0,1 до 14 Вт, сопротивление динамиков RL= 4 Ом, частота входного сигнала f от 40 до 15 000 Гц равна 0,08%;
- для значений выходная мощность от 0,1 до 14 Вт, сопротивление динамиков RL= 4 Ом, частота входного сигнала f 1 000 Гц равна 0,03%;
- для значений выходная мощность от 0,1 до 9 Вт, сопротивление динамиков RL= 8 Ом, частота входного сигнала f от 40 до 15 000 кГц равна 0,5%;
- величина интермодуляционных искажений второго уровня (параметры измерения: выходная мощность PO= 4 Вт, сопротивление динамиков RL=4 Ом, расстояние между частотами f2–f1= 1 кГц) 0,03%;
- величина интермодуляционных искажений третьего уровня (частота сигналов f1= 14kHz, f2= 15kHz 2f1–f2= 13kHz) 0,08%;
- величина напряжения шума на входе от 2 до 10 мкВ;
- ток шума на входе от 50 до 100 пА;
- отношение сигнал шум
- при мощности на выходе 15 Вт равна 106 дБ;
- при мощности на выходе 1 Вт равна 94 дБ;
- входное сопротивление на ножке 1 в усилителе без обратной связи при частоте входного сигнала 1 кГц минимальное 0,5 МОм, номинальное 5МОм;
- максимальная температура, при которой микросхема отключается 145 ОС;
Существует также схема включения с однополярным источником питания.
Для неё характеристики будут отличаться от приведённых выше. Ниже приведена тестовая схема, которая использовалась для определения значений параметров этих устройств.
- напряжение питания номинальное 36 В, максимальное 44 В;
- ток покоя Id номинальный (напряжение питания 36 В) 50 мА;
- выходная мощность Po (частота входного сигнала от 40 до 15 000 Гц):
- при сопротивлении динамика RL= 4 Ом частоте входного сигнала от 40 до 15 000 Гц, питающем напряжении 39 В номинальная 35 Вт;
- при сопротивлении динамика RL= 8 Ом частоте входного сигнала от 40 до 15 000 Гц, питающем напряжении 36 В, номинальная 28 Вт;
- при сопротивлении динамика RL= 4 Ом частоте входного сигнала от 1 000 Гц, питающем напряжении 39 В, номинальная 35 Вт;
- коэффициент усиления при частоте на входе f = 1 кГц минимальное 19,5 дБ, номинальное 20 дБ, максимальное 20,5;
- скорость нарастания SR = 8 В/мкс;
- величина гармонических искажений:
- для значений: выходная мощность 20 Вт, частота входного сигнала f от 40 до 15 000 Гц равна 0,05%;
- для значений: выходная мощность 20 Вт, частота входного сигнала f 1 000 Гц равна 0,02%;
- чувствительность на входе (измеренная при таких значениях параметров: коэффициент усиления 20 дБ, выходная мощность 20 Вт, частота сигнала 1 кГц, сопротивление динамиков 4 Ом) равна 890 мВ;
- Отношение сигнал шум равно 100 дБ.
Аналоги
Существуют микросхемы которые можно назвать аналогами TDA2030A, но отличающиеся только максимальным напряжением питания:
- TDA2040;
- TDA2050;
- LM1875;
- D1875;
- К174УН19.
Перечислим ИС которые отличаются от исходной корпусом, поэтому при замене может возникнуть проблема с их установкой: TDA2030AL, TDA2030AV (монтируется вертикально), TDA2030AH (для установки параллельно плате)
Производители
Ниже в списке приведём производителей TDA2030A и их DataSheet:
- Unisonic Technologies,
- STMicroelectronics,
- Tiger Electronic.
Наиболее часто в магазинах можно встретить изделия компании STMicroelectronics. Реже встречаются микросхемы сделанные компанией Unisonic Technologies.
25-ваттный усилитель мощности звука TDA2040
by Kiran Saleem
1233 просмотра В этом уроке мы собираемся сделать «схему усилителя мощности звука 25 Вт».
В аналоговой электронике усилители мощности играют роль магистрали. Он предназначен для максимизации величины мощности для данного входного сигнала. В звуковых проектах операционный усилитель увеличивает напряжение сигнала, но не может обеспечить ток, необходимый для управления нагрузкой. Здесь мы проектируем усилитель мощностью 25 Вт, используя микросхему усилителя мощности TDA2040 с подключенным к ней динамиком с сопротивлением 8 Ом. Это монолитная интегральная схема (25-ваттный Hi-Fi усилитель мощности звука), которая поставляется в петаваттном корпусе V, поэтому занимает меньше места на печатной плате и может использоваться в качестве усилителя класса AB.
TDA2040 обеспечивает выходную мощность 25 Вт на громкоговоритель с сопротивлением 8 Ом, имеет низкие гармонические и перекрестные искажения усиленного сигнала и обеспечивает высокий выходной ток. Он может использоваться в одиночном или раздельном источнике питания и работает в широком диапазоне напряжения питания до 40 В.
Он имеет встроенные функции внутренней защиты от короткого замыкания и теплового отключения. И это не требует двойного питания, электронные компоненты, связанные с схемой, в изобилии доступны и экономичны.
Buy From Amazon
Hardware Components
The following components are required to make Audio Power Amplifier Circuit
| S.No | Components | Value | Qty |
|---|---|---|---|
| 1 | IC | TDA2040 | 1 |
| 2 | Резистор | 22 КОМ, 680 Ом, 4,7 Ом, 20 кОм | 3,1,1,1 |
| 3 | 5TE.0036 | 1uF/16V , 220uF/16V , 22uF/16V , 2200uF/16V | 1,2,1,1 |
| 4 | Speaker | 1 | |
| 5 | Ceramic capacitor | 100nF |
TDA2040 Цоколёвка
Подробное описание цоколевки, размерных характеристик и технических характеристик загрузите в техпаспорт TDA2040
Схема усилителя мощности звука0091
Принцип работы
В этой схеме усилитель мощности является последним каскадом, напрямую подключенным к нагрузке.
Как правило, перед усилителем мощности сигнал корректируется с помощью предварительных усилителей и усилителей управления напряжением. Кроме того, в некоторых случаях, когда требуется регулировка тембра, схема регулировки тембра добавляется перед усилителем мощности. Здесь, во-первых, если мы хотим получить идеальный выходной звуковой сигнал от пика до пика для схемы с одним источником питания, мы должны сделать двойной источник питания (разделение мощности). Когда мы его используем, усилитель принимает монофонический аудиосигнал и выдает монофонический аудиовыход.
Теперь TDA2040 усиливает сигнал и выдает среднеквадратичную мощность 25 Вт на громкоговоритель с сопротивлением 8 Ом. C2 и C5 используются как конденсаторы развязывающего фильтра. C1 и R1 действуют как фильтр. R2, R3 и C4 обеспечивают необходимую обратную связь с усилителем мощности. R4 и C7 являются демпферной цепью для ограничения обратной связи от индуктивной нагрузки (громкоговорителя). Вы можете соединить два усилителя TDA2040, если вам нужен стереоусилитель.
В этой конфигурации мы можем потерять некоторые детали отрицательного звукового сигнала. Но общие характеристики усиления и подачи мощности для обеих схем одинаковы. Здесь оба метода работы схемы одинаковы, но конструкция немного меняется из-за подключения источника питания.
Применение
Может использоваться в электронных аудиоустройствах.
Похожие сообщения:
TDA2040 Схема усилителя 30W
TDA2040 Схема усилителя 30W. TDA2040 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве усилителя звука класса AB. Обычно он обеспечивает выходную мощность 22 Вт (d = 0,5%) при Vs = 32 В/4 Ом. TDA2040 обеспечивает высокий выходной ток и очень низкие гармонические и переходные искажения. Кроме того, устройство включает в себя запатентованную систему защиты от короткого замыкания, включающую устройство для автоматического ограничения рассеиваемой мощности, чтобы поддерживать рабочую точку выходных транзисторов в пределах их безопасной рабочей зоны.
Также предусмотрена система отключения при перегреве.
НОМИНАЛЬНЫЕ ТОЧКИ Схема усилителя TDA2040 20 Вт:
- Vs – Напряжение питания: 12 при 32 В
- Io- Выходной пиковый ток (внутренне ограниченный) 4 A 25 Вт
- Tstg, Tj – Температура хранения и соединения. от -40 до 150 °C
200µF
