Микросхема TDA2822M

Описание:

Микросхема TDA2822M - двухканальный стерео усилитель мощности НЧ.
Применяется в переносных устройствах, и в качестве усилителя стереонаушников.

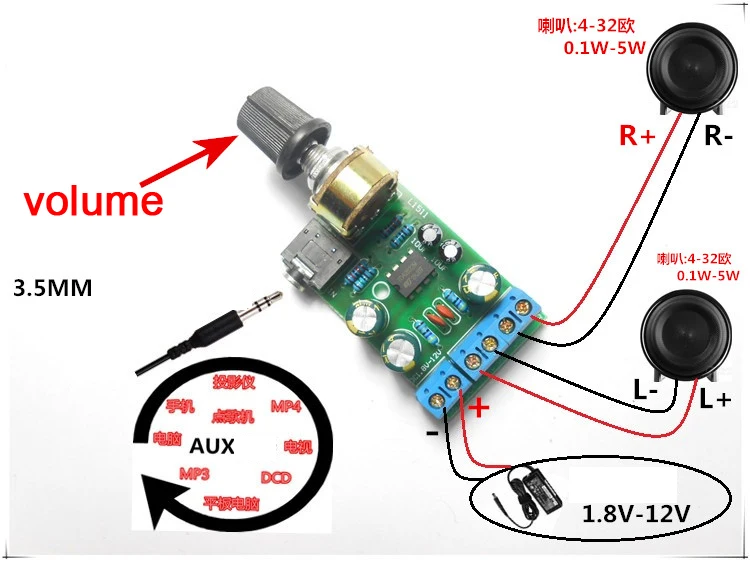

Одним из простых интегральных усилителей, которые могут быть без особых усилий собраны за пару часов и применены в переносной акустической системе или в качестве усилителя для наушников, с возможностью подключения к МР3 плееру, ноутбуку, ресиверу – является усилитель, собранный на микросхеме TDA2822M.
Такой усилитель просто и быстро смонтировать, благодаря небольшому количеству деталей обвеса, усилитель может быть в нескольких исполнениях: стереофоническом и монофоническом, но большей мощности (при мостовом включении микросхемы). При этом выходная мощность в стерео-варианте при использовании 4-х омных и напряжения питания 6В динамиков составит 0,65 ватта на канал, а при использовании 16-ти омных динамиков, позволит запитать микросхему 9-ю вольтами, и выходная мощность составит 1 ватт на канал. Мостовая схема рассчитана на получение 2 Ватт выходной мощности при 16-ти омной нагрузке. Стоит отметить, что коэффициент нелинейных искажений как при стерео режиме, так и при мостовом включении = 0,2%.

Напряжение питания от 1,8 до 15 вольт делает эту микросхему идеальной для использования в переносных акустических устройствах, ведь собранный на её основе усилитель можно использовать и дома, и в автомобиле и на даче, обеспечив его батарейным питанием. Данная микросхема разрабатывалась для портативных устройств, таких как радио и разного рода плееры, а потому не обладает огромным количеством защит, о чём не стоит забывать при сборке и эксплуатации усилителя на её основе.

Характеристики:

Номинальное напряжение питания: 6V
Диапазон напряжений питания: 1.8...15V.
Ток потребления не более: 200мА
Ток покоя: 6мА
Выходная мощность: 2х0.65Вт
Выходная мощность в режиме мост: 1Вт
Отношение сигнал/шум: 39дБ

Ссылка на PDF
http://pdf.datasheetcatalog.com/datasheet/stmicroelectronics/1464.pdf

Новое. Микросхемы на интернет-аукционе Au.ru

Технические параметры
Количество каналов 2
Выходная мощность, Вт 2x0.65
Напряжение питания, В 15
Тип корпуса dip8
Напряжение на нагрузке, В 6
Сопротивление нагрузки, Ом 4
Вид напряжения питания однополярное

Даташит http://lib.chipdip.ru/222/DOC000222920.pdf

В наличии, цена за 1шт

_____________________________________________________________________________________

Миниатюрный усилитель на TDA2822L

TDA2822L – это маломощный низковольтный интегральный УМЗЧ. Его особенности – два канала, возможность питания от напряжения в диапазоне 1.8 – 12 В (однополярное), малые потери, возможность включения по мостовой схеме и наличие решения в SOP-8 корпусе (не самый миниатюрный в природе, но все же достаточно компактно). И, к слову, «дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже при больших мощных наушниках хватает за глаза (об этом позже). Сказка, да и только!
Обвязка для него минимальна, и схема УМЗЧ согласно даташиту имеет такой вот вид:

Поскольку мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должны быть в smd исполнении, в частности у меня получилось сделать в smd все, кроме C4 и C5 (ну не возит наш магазин электролиты под smd монтаж). Насчет питания еще интереснее – сразу же с момента возникновения идеи я решил, что запитаю схему от таблетки типа CR2032, благо под них существует замечательный маленький держатель, а поскольку почти все элементы smd, то и экономия места получается хорошая. Но потом, на всякий случай я решил добавить два пятачка под провода на крону, просто про запас.

Итого наш список компонентов:
Микросхема TDA2822L в SOP-8 корпусе x1.
Танталовый конденсатор 100 мкФ x 10 В x3 (самая дорогая часть).
Резистор 10 кОм 0805 x2
Резистор 4.7 кОм 0805 x2
Конденсатор 0.1 мкФ х2
Конденсатор электролитический 470 мкФ >10 В (у меня 16 В) x2

-------------------------------------------------------------------------------------------------------------------------------------------------------------
Слуховой аппарат на микросхеме TDA2822M

Рассмотрим схему простого и надежного слухового аппарата на микросхеме TDA2822M. Большого качества звука удается достичь при применении микросхемы TDA2822M.

Главная особенность микросхемы - некритичность к питанию. Микросхема сохраняет работоспособность при понижении питания до 1,5V, что позволяет её применение в переносных устройствах с автономным питанием, в нашем случае слуховой аппарат.

Микросхема TDA2822M выполнена в корпусе DIP-8. Встречается разновидность с планарными выводами.

В этой схеме, транзистор Q1 и связанные с ними компоненты образуют аудио усилитель сигнала (предусилитель). Резистор R5 и конденсатор C3 отделить источник питания предусилителя стадии. Резистор R1 смещает внутренний контур с низким напряжением конденсаторного микрофона для правильной работы. Сигнал от предусилителя подается на вход усилителя средней мощности TDA2822M через конденсатор C2 и потенциометр P1 для регулировки громкости.

Детали:
P1 = 10K
R1 = 2.2K
R2 = 330K
R3 = 680R
R4 = 33R
R5 = 100R
R6 = 4.7R
R7 = 4.7R
R8 = 220R C1 = 0.01uF-10V
C2 = 100nF-63V
C3 = 47uF-10V
C4 = 10uF-10V
C5 = 0.01uF-10V
C6 = 100uF-10V
C7 = 100nF-63V
C8 = 100nF-63V D1 = Красный светодиод
Q1 = BC547
IC1 = TDA2822M
EP1 = Динамик сопротивлением 32R
SW1 = Кнопка On-Off

Аналоги микросхемы TDA2822M: JRC2073D, JRC2073D, KA2209B, L272M, L2722, NJM2073D, NJM2073M, TDA2822D,
S1A2209A01-D0B0, S1A2209A01-S0B0, U2822B, U2823B, КР174УН34

Ремонт портативных колонок.

Восстанавливаем переносную акустическую систему

В практике ремонта электронной техники нередки случаи, когда ремонт прибора не имеет смысла в силу его низкой стоимости или же отсутствия в продаже необходимой детали для замены.

Даже на довольно крупных радиорынках порой трудно найти необходимый электронный компонент.

Так, при ремонте портативной акустической системы мне не удалось приобрести микросхему PAM8403 для замены неисправной.

И, хотя сама переносная акустическая система стоит довольно дёшево (порядка 20-30$), но для личного использования её ремонт может быть оправдан.

Электроника портативной стереосистемы довольно проста.

Что внутри дешёвых переносных акустических систем можно узнать здесь.

Рассмотрим ремонт портативной акустической стереосистемы SP-2.

Диагностика неисправности

При проверке переносных "колонок" выяснилось, что усилитель выдаёт довольно сильные искажения сигнала, заметные на слух даже при минимальной громкости.

Были проверены миниатюрные динамические громкоговорители на наличие механических неисправностей. Динамики оказались исправны.

Причиной неисправности оказалась микросхема усилителя – PAM8403.

PAM8403 – интегральная микросхема усилителя класса D, специально предназначенная для мобильных устройств, таких как, портативные DVD плееры, переносные акустические системы, ноутбуки, LCD мониторы.

Несмотря на свои крошечные размеры (16-ти выводный (SOP-16) SMD корпус) микросхема PAM8403 обладает весьма впечатляющими характеристиками. В её составе два усилителя, каждый из которых может выдавать по 3 ватта максимальной звуковой мощности. Напряжение питания может быть от 2,5 до 5,5 вольт. Микросхема очень экономична, благодаря тому, что работает в классе D (импульсном).

Попытки приобрести микросхему PAM8403 закончились неудачей.

Было принято решение найти наиболее простую замену данной микросхемы.

Пролистав справочник по современным интегральным микросхемам, выбор пал на малогабаритную микросхему усилителя TDA2822.

TDA2822 довольно распространённая микросхема, очень часто использовалась в дешёвой китайской звуковоспроизводящей аппаратуре – кассетных плеерах, малогабаритных магнитолах.

В её составе два усилителя с максимальной выходной звуковой мощностью около 1 ватта. Напряжение питания от 1,8 до 12 вольт. Естественно, чем

выше напряжение питания, тем выше мощность развиваемая микросхемой. Есть возможность включения TDA2822 в мостовом режиме (на один динамик – монофонический режим).

Микросхема не требует большого количества внешних элементов. Принципиальная схема изображена на рисунке.

Конечно, при замене микросхемы PAM8403 на TDA2822 необходимо изготовить печатную плату, либо собрать усилитель методом навесного монтажа. Многие узлы электронной схемы портативных "колонок" можно использовать. Например, отпадает необходимость в регуляторах громкости R1.1 и R1.2, он уже есть в портативной акустической системе. Останется спаять усилитель на TDA2822, подключить к микросхеме питание от уже имеющегося 5 вольтового аккумулятора питания и регулятор громкости.

UPDATE.

На данный момент отремонтировать портативные колонки не составляет особого труда, так как в широкой продаже имеются всевозможные готовые модули на PAM8403 или аналогах.

Такие электронные модули можно приобрести через интернет, например, на АлиЭкспресс. Вот ссылка на выдачу.

Модули очень миниатюрные и их можно встроить взамен сгоревшей микросхемы. Необходимо лишь припаять сигнальные провода правого (R) и левого (L) канала, подать напряжение питания 5V, соединить выходы (R OUT и L OUT) с динамиками.

Можно найти даже усилительные модули с Bluetooth, которые способны работать в паре с Android-смартфоном или планшетом. По качеству звука модули на базе чипа CSR8635 лучше, чем аналоги на OVC3860. Звук имеет приятный бас и не режет слух явным обилием высоких частот. Стоит отметить, что качество звука зависит от качества связи. Так, при параллельной передаче файлов через блютуз и проигрывании музыки со смартфона, беспроводной канал заметно "режется". Это приводит к тому, что кодек сжимает аудиопоток, что сразу заметно на слух.

Переплачивать за модуль на чипе CSR8645, который в отличие от CSR8635 поддерживает кодек AptX не стоит, так как большинством устройств AptX просто не поддерживается. Поэтому, нет смысла покупать более дорогой модуль на CSR8645, возможности которого не будут реализованы на практике.

Единственная сложность при ремонте портативных колонок, которая осталась – это высокая стоимость динамиков. Если у вас неисправны малогабаритные динамики, то нет смысла менять их, так как пара динамиков на замену обойдётся почти в такую же сумму, как и новая портативная колонка.

Стоит рассказать о том, что сейчас в ходу всевозможные подделки-реплики известных (и весьма дорогостоящих) портативных колонок наподобие JBL Charge 3.

Естественно, они ломаются. Иногда их просто заливают водой, так как считают, что это оригинальный продукт, который реально допускает погружение в воду.

Как оказалось, такие Bluetooth-колонки изготовлены на базе дешёвых плат. В той, что попалась мне, основной микросхемой была AC1720AP11057-5A8, которая отвечает за блютуз, управление, работу совместно с USB-входом и карт-ридером MMC.

Кроме неё на печатной плате имеется пара микросхем-усилителей MIX2052 и контроллер заряда/разряда Li-ion аккумулятора.

Всё на том же АлиЭкспресс можно найти дешёвые беспроводные звуковые модули на основе микросхем AC17xxAP, например AC1721AP10242-5A8. Вот ссылка. Многие из них подойдут для замены неисправной платы.
